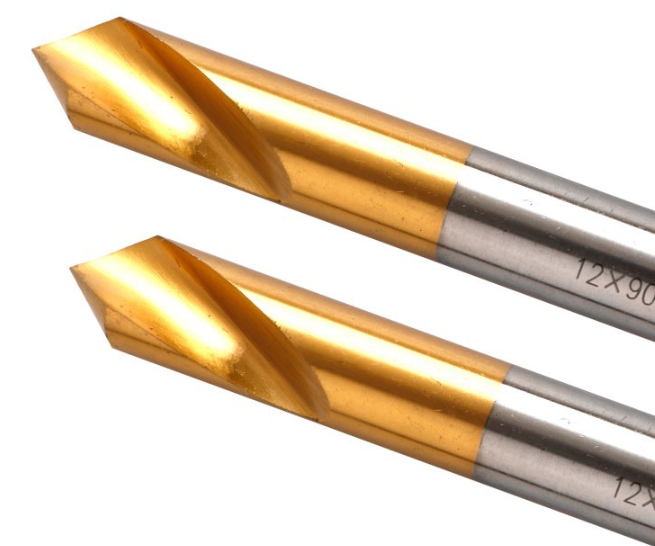

  • Fazownik 90°- nakiełek 2 ostrzowy TiN HSS-E
  • Fazownik 90°- nakiełek 2 ostrzowy TiN HSS-E

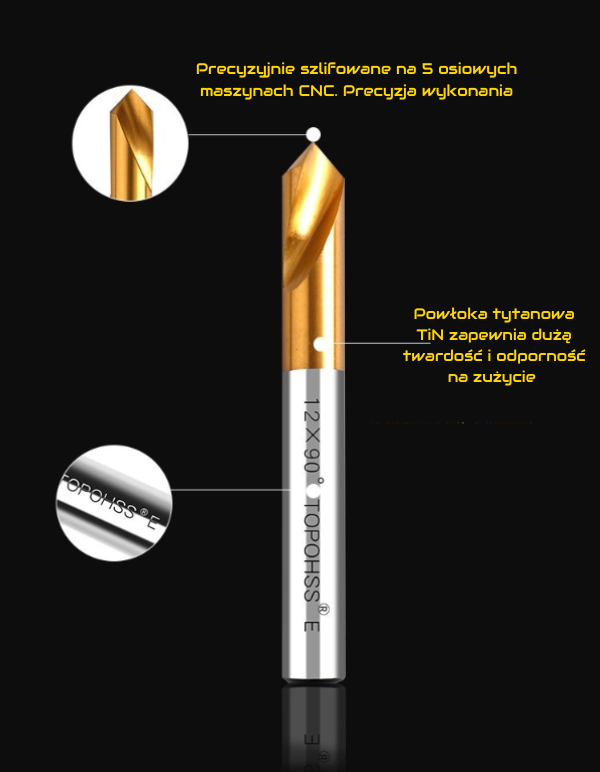

  • Powłoka tytanowa TiN zapewnia dużą twardość i odporność na zużycie.png

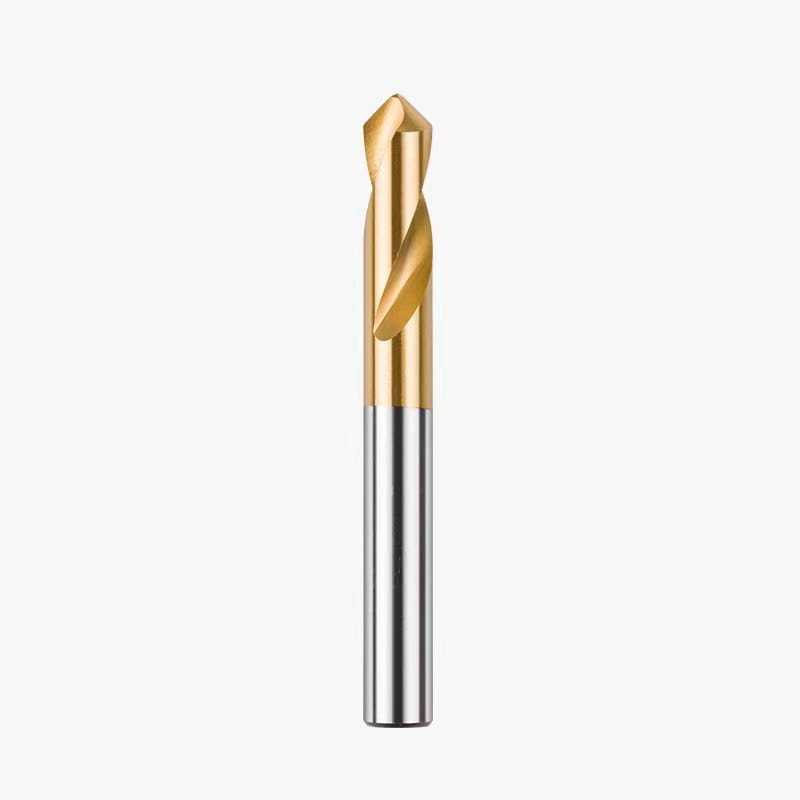

  • fazownik.jpg
  • 3x50Lx90 °
  • 4x55Lx90 °
  • 5x60Lx90 °
  • 6x65Lx90 °
  • 8x78Lx90 °
  • 10x90Lx90 °
  • 11x100Lx90 °
  • 12x100Lx90 °
  • 14x115Lx90 °
  • 16x115x90 °
  • 18x130Lx90 °
  • 20x135Lx90 °

Fazownik 90°- nakiełek 2-ostrzowy TiN HSS-E

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 38,00 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 3x50Lx90 ° 4x55Lx90 ° 5x60Lx90 ° 6x65Lx90 ° 8x78Lx90 ° 10x90Lx90 ° 11x100Lx90 ° 12x100Lx90 ° 14x115Lx90 ° 16x115x90 ° 18x130Lx90 ° 20x135Lx90 °
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

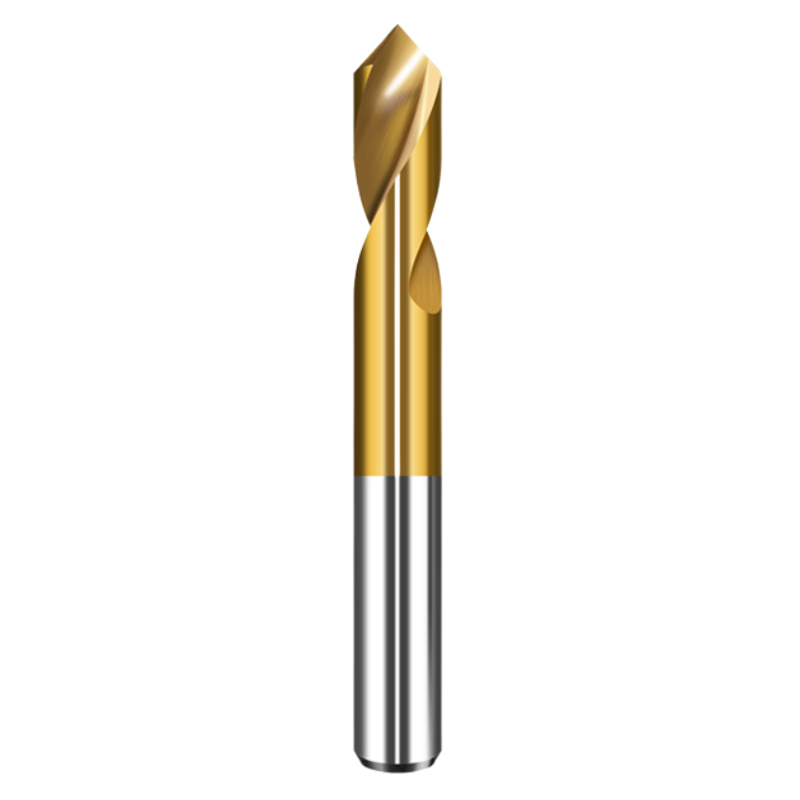

Fazownik 90° / nakiełek 2-ostrzowy TiN HSS-E

Nawiercanie punktów pod otwory · fazowanie · usuwanie gratu

Dwuostrzowe wiertło nawiertakowe z wierzchołkiem 90°, wykonane ze stali szybkotnącej kobaltowej HSS-E i pokryte powłoką TiN. Dwie krawędzie skrawające służą do wyznaczania początku otworu oraz wykonywania faz. Narzędzie ma walcowy chwyt i jest przeznaczone do pracy w sztywnym zamocowaniu.

1. Zastosowanie

Fazownik/nakiełek wykonuje nawiert prowadzący przed wierceniem właściwym. Może również fazować krawędź otworu i usuwać grat lub zadziory. Nawiercenie oraz fazowanie wejścia można połączyć w jednej operacji, jeżeli pozwalają na to wymiary otworu i wybranego narzędzia.

Kąt 90° dotyczy wierzchołka części roboczej. Nie jest to oznaczenie kąta spirali.

2. Materiały obrabiane

Grupa materiałuZastosowanie
StaleStal węglowa, stal do form oraz stal nierdzewna
ŻeliwoNawiercanie i fazowanie
Metale nieżelazneAluminium i jego stopy oraz miedź
Elementy ocynkowaneNawiercanie i fazowanie rur ocynkowanych

Dobierz prędkość obrotową, posuw oraz głębokość pracy do materiału i średnicy narzędzia. Zakres zastosowania nie oznacza jednego wspólnego zestawu parametrów dla wszystkich materiałów.

3. Budowa narzędzia

ParametrWartość
TypFazownik / wiertło nawiertakowe
Materiał narzędziaHSS-E — stal szybkotnąca kobaltowa
Zawartość kobaltu5%
PowłokaTiN
Liczba ostrzy2
Kąt wierzchołka90°
ChwytWalcowy
Relacja średnicŚrednica chwytu równa średnicy części roboczej

Część robocza ma dwa ostrza i rowki odprowadzające wióry. Średnica walcowego chwytu jest wymiarem służącym do doboru zamocowania.

4. Powłoka TiN i ostrzenie

Powłoka TiN znajduje się na części roboczej narzędzia i wspomaga jej odporność na zużycie. HSS-E oznacza materiał narzędzia, a TiN — powłokę.

W przypadku zużycia krawędzi skrawających narzędzie można ponownie ostrzyć. Ostrzenie powinno zachować geometrię części roboczej, w tym kąt wierzchołka 90° i układ dwóch ostrzy.

5. Wymiary i wybór wariantu

Wybierz średnicę i długość w wariantach produktu. Średnica części roboczej, długość ostrza oraz długość całkowita to osobne wymiary. Długość ostrza nie oznacza długości całego złotego odcinka powłoki.

OznaczenieZnaczenie
Średnica ØŚrednica części roboczej i walcowego chwytu, w mm
Długość ostrzaDługość części skrawającej z rowkami, w mm
Długość całkowita LDługość od wierzchołka do końca chwytu, w mm
90°Kąt wierzchołka narzędzia

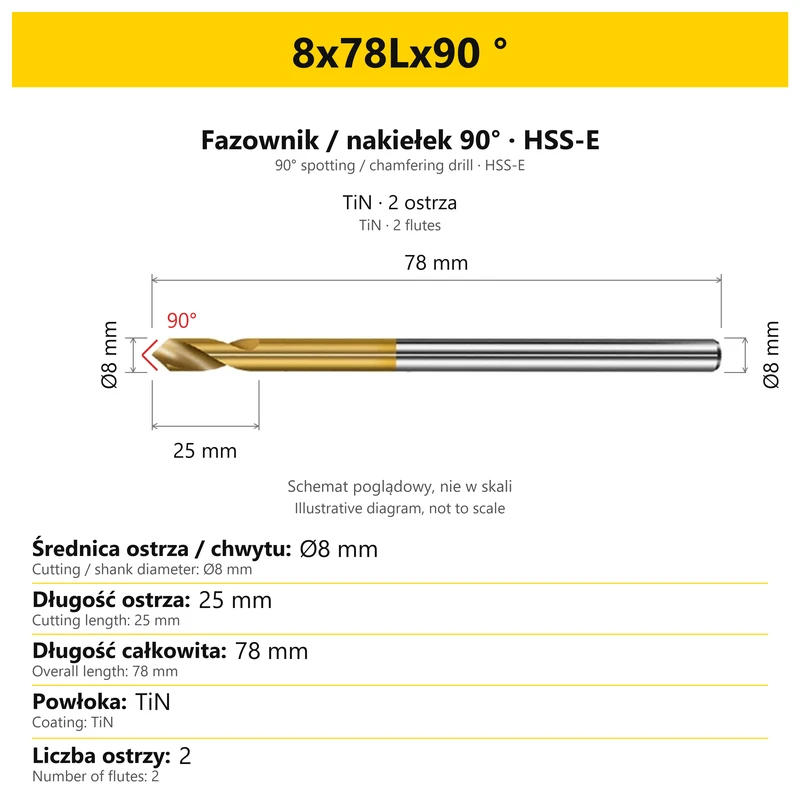

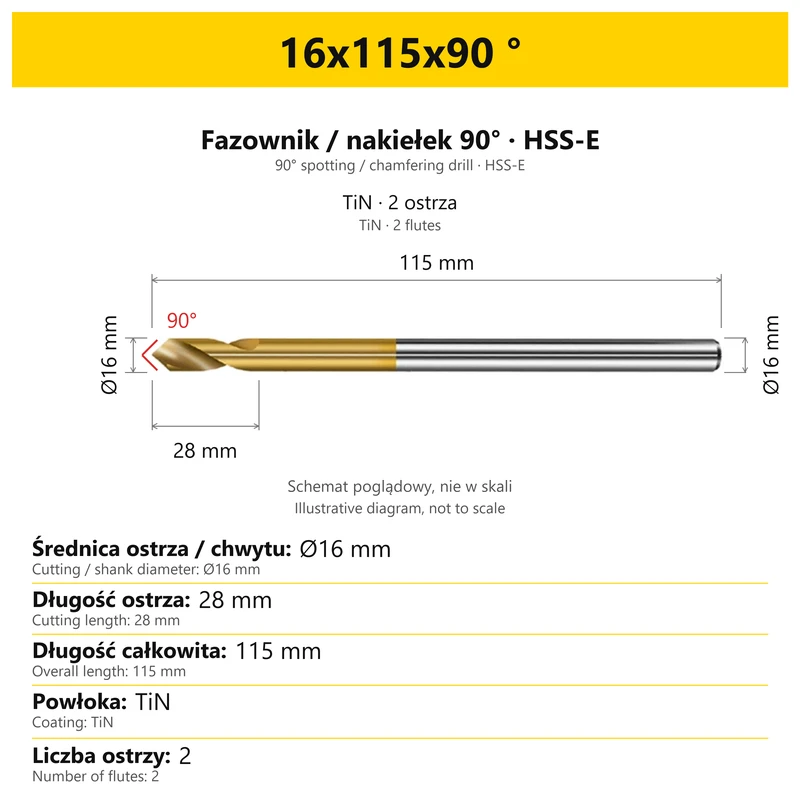

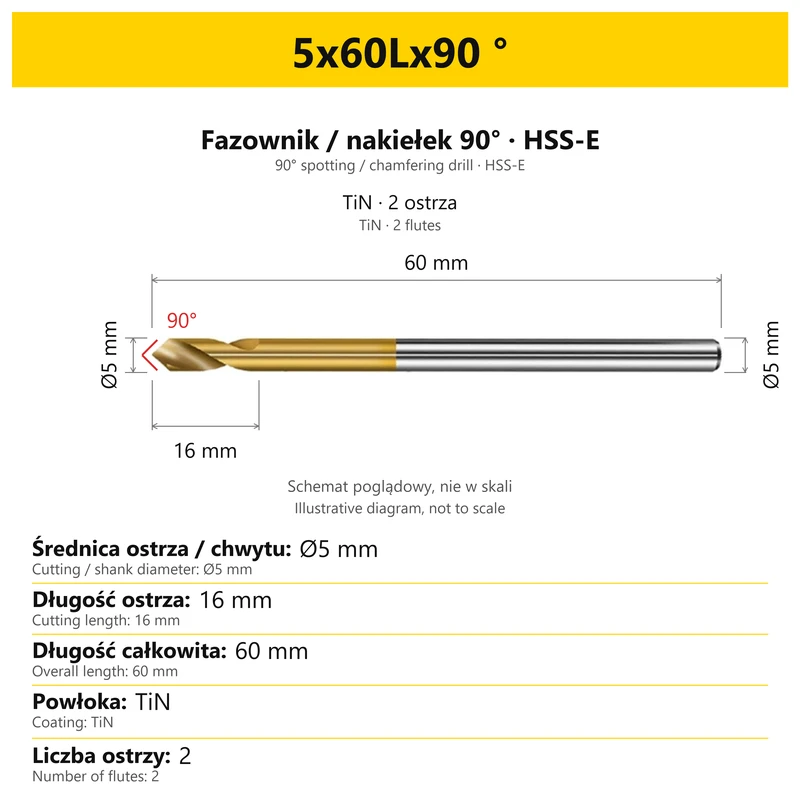

Rozmiar zapisujemy w kolejności: średnica, długość całkowita, kąt, np. 11x100Lx90 °. Oznacza to średnicę 11 mm, długość całkowitą 100 mm i kąt 90°. Rysunek poglądowy pomaga rozpoznać poszczególne wymiary; nie służy do odczytu proporcji w skali.

6. Zamocowanie i kontrola przed obróbką

Przed użyciem sprawdź bicie narzędzia w zamocowaniu. Jeżeli przekracza 0,01 mm, skoryguj zamocowanie przed rozpoczęciem pracy. Utrzymanie osi narzędzia względem obrabianej powierzchni jest potrzebne przy nawiertach i fazowaniu.

Ze względu na trudność zachowania prostopadłości narzędzie nie jest zalecane do pracy z ręczną wiertarką. Korzystaj z maszyny i zamocowania pozwalających utrzymać ustawienie osi.

7. Kolejność pracy

Najpierw wybierz wariant odpowiedni do średnicy i głębokości planowanego nawiertu lub fazy. Zamocuj narzędzie za walcowy chwyt i sprawdź bicie. Wykonaj nawiert; wiercenie na pełną wymaganą głębokość wykonaj właściwym wiertłem.

Jeżeli nawiert ma jednocześnie utworzyć fazę wejścia, dostosuj głębokość wejścia części stożkowej do wymiarów otworu i zamierzonej fazy.

8. Pytania o dobór

Czy narzędzie służy do wiercenia głębokich otworów?
Służy przede wszystkim do nawiertu ustalającego punkt rozpoczęcia wiercenia oraz do fazowania. Wiercenie właściwe wykonuje się osobnym wiertłem.

Czy 90° oznacza kąt spirali?
Nie. Jest to kąt wierzchołka narzędzia.

Czy średnica chwytu jest inna niż średnica ostrza?
W tej rodzinie narzędzi obie średnice są równe.

Czy można ponownie naostrzyć narzędzie?
Tak, z zachowaniem geometrii dwóch ostrzy i wierzchołka 90°.
