Głowica do gwintowania SMT z chłodzeniem na płytki UID, frez składany do gwintów metrycznych 60° i calowych 55° (Whitworth/BSP)

Frez składany SMT do frezowania gwintów, także w głębokich otworach. Korpus z walcowym chwytem ma gniazda na wymienne płytki UID i wewnętrzne doprowadzenie chłodziwa. Rodzaj płytki, średnice oraz długości dobiera się do wybranego wykonania i gwintu.

1. Zastosowanie i profil gwintu

Profil i zakres skoku gwintu określa wybrana płytka. Oznaczenie korpusu SMT identyfikuje jego wykonanie i kompatybilny rozmiar płytki; nie zastępuje pełnego oznaczenia gwintu ani płytki skrawającej.

2. Korpus i chłodzenie wewnętrzne

Chłodziwo jest doprowadzane do części roboczej przez wnętrze narzędzia. Kompatybilny system płytek oraz liczba ostrzy są podane na karcie rozmiaru. Materiał 42CrMo dotyczy korpusu; płytka jest osobnym elementem skrawającym.

3. Znaczenie wymiarów

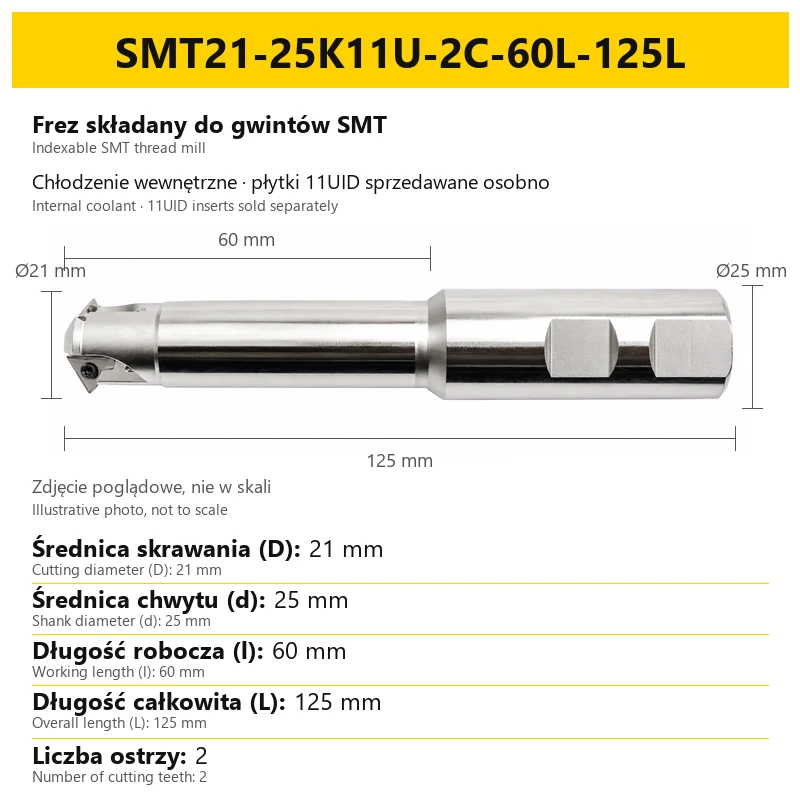

Długość robocza l i długość całkowita L opisują różne odcinki. Przed wyborem sprawdź oba wymiary oraz średnicę chwytu. Fotografia na karcie jest poglądowa i nie jest w skali; do doboru używaj podpisanych wartości, nie proporcji zdjęcia.

4. Wykonania wymiarowe

Tabela przedstawia wymiary wykonań korpusów. W obrębie tej samej średnicy mogą występować różne długości robocze i całkowite. Pełne oznaczenie, cenę i dostępność sprawdź w selektorze rozmiaru; karta wybranego wariantu pokazuje odpowiadające mu parametry.

5. Jak czytać oznaczenie SMT

SMT: Rodzina korpusu do frezowania gwintów.

Liczba bezpośrednio po SMT: Średnica części skrawającej identyfikująca wykonanie.

Oznaczenie chwytu: Kolejny człon zawiera średnicę chwytu; wartość d jest również zapisana na karcie.

11U / 16U: Rozmiar kompatybilnych płytek: odpowiednio 11UID lub 16UID.

Liczba przy C: Liczba ostrzy / pozycji skrawających korpusu.

Wymiary zakończone L: Pierwszy to długość robocza l, a końcowy — długość całkowita L. Obie wartości podano w milimetrach.

Odczytuj wszystkie człony oznaczenia razem. Sama średnica nie rozróżnia korpusów o różnych długościach, a oznaczenie 11U lub 16U określa rozmiar płytki, nie profil gwintu. Właściwy profil 55° lub 60° wybiera się przy doborze płytki.

6. Dobór płytek UID

Nie zamieniaj rozmiarów 11UID i 16UID tylko na podstawie podobnego wyglądu. Zgodność rozmiaru płytki z korpusem i zgodność jej profilu oraz skoku z gwintem są osobnymi warunkami doboru. Płytki pokazane na fotografii służą prezentacji konstrukcji i są sprzedawane osobno. Oznaczenia śruby i klucza są informacją o mocowaniu; nie określają dodatkowych akcesoriów w komplecie.

7. Zawartość oferty i wybór narzędzia

Przedmiot oferty: Wybrany korpus frezu SMT z chwytem walcowym.

Płytki skrawające: Nie są zawarte w ofercie korpusu; wymagają osobnego zakupu.

Przy wyborze korzystaj z pełnego oznaczenia wariantu i jego karty. Porównuj średnicę roboczą, chwyt, obie długości, liczbę ostrzy oraz system płytek. Takie zestawienie pozwala odróżnić wykonania o podobnym zdjęciu poglądowym.

8. Pytania o dobór

Czy płytki są w komplecie?

Nie. Oferta dotyczy korpusu SMT; płytki UID kupuje się osobno.

Czy każdy korpus pasuje do 11UID i 16UID?

Nie. Korpus z oznaczeniem 11U jest przewidziany do 11UID, a z oznaczeniem 16U do 16UID. Właściwy rozmiar jest podany na karcie.

Czy jeden korpus może służyć do profilu 55° i 60°?

W odpowiednim rozmiarze UID dobiera się płytkę o wymaganym profilu. Ostateczny dobór obejmuje również pełne oznaczenie gwintu i zakres skoku płytki.

Co odróżnia długość roboczą od całkowitej?

Długość robocza l oznacza wskazany odcinek roboczy. Długość całkowita L obejmuje całe narzędzie wraz z chwytem. Oba wymiary są opisane na karcie.

Jak jest doprowadzane chłodziwo?

Przez wnętrze korpusu do oddzielnych wylotów przy pozycjach płytek.
