Frez do rowków teowych, głowica teowa (TMR) na okrągłe płytki
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Zapytaj o produkt
Administratorem danych osobowych jest Kortools. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: D6B3-3080C
Opis produktu
Frez do rowków teowych — głowica TMR na okrągłe płytki
Korpus składany · chwyt walcowy C lub mocowanie nasadzane FMB
TMR to składany frez do wykonywania rowków teowych, pracujący na wymiennych, okrągłych płytkach skrawających. Dobór głowicy obejmuje średnicę skrawającą, promień płytki, sposób mocowania i liczbę gniazd. W wykonaniu trzpieniowym należy sprawdzić także średnicę chwytu oraz długość całkowitą. Głowicę sprzedajemy bez płytek — płytki skrawające kupuje się osobno.
1. Zastosowanie
Głowica jest przeznaczona do frezowania rowków teowych, rowkowania i obróbki bocznej. Okrągła płytka tworzy zaokrągloną krawędź skrawającą; jej promień jest podany w oznaczeniu R wybranego wariantu. W tej rodzinie występują zarówno frezy z chwytem walcowym, jak i głowice nasadzane na trzpień.
Materiał obrabiany dobiera się przez gatunek i geometrię płytki. W odpowiednim wykonaniu płytki stosuje się do stali, stali nierdzewnej, żeliwa, tytanu, aluminium i mosiądzu. Sam symbol TMR określa rodzinę korpusu, a nie jeden wspólny gatunek płytki do wszystkich tych materiałów.
Przy wyborze rozmiaru porównaj średnicę skrawającą i promień z potrzebną geometrią rowka. Długość narzędzia oraz rodzaj mocowania są odrębnymi parametrami; większa średnica głowicy nie oznacza automatycznie większej średnicy chwytu.
2. Budowa i materiał korpusu
| Parametr | Wykonanie |
|---|---|
| Seria | TMR |
| Rodzaj narzędzia | Składany frez do rowków teowych |
| Korpus | Stal chromowo-molibdenowa 42CrMo |
| Obróbka korpusu | Podwójne hartowanie |
| Twardość korpusu | Około 55 HRC |
| Element skrawający | Wymienna, okrągła płytka |
| Mocowanie płytek | Śrubowe |
| Liczba gniazd | Wartość oznaczona literą T w wybranym wariancie |
Wartość około 55 HRC dotyczy korpusu narzędzia. Nie jest limitem twardości materiału obrabianego. Zakres pracy i parametry skrawania należy odczytywać z danych dobranej płytki.
Korpus ma powiększony rdzeń i szlifowane powierzchnie, opisane w dokumentacji tej rodziny. Elementem wymienianym przy zużyciu krawędzi jest płytka skrawająca; nie należy utożsamiać jej materiału ani powłoki z materiałem stalowego korpusu.
3. Wymiary i wybór rozmiaru
| Parametr | Znaczenie przy doborze |
|---|---|
| Średnica skrawająca | Pierwsza wartość liczbowa po oznaczeniu TMR |
| Promień R | Promień okrągłej płytki przewidzianej dla głowicy |

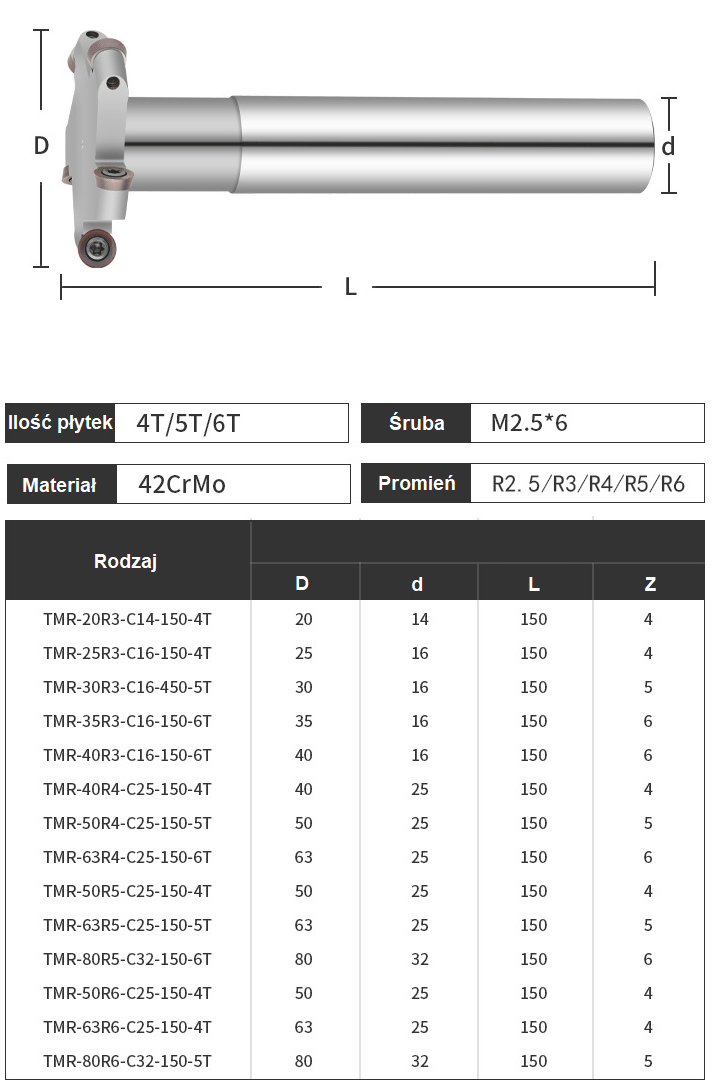

| Średnica chwytu C | Średnica walcowego chwytu w wykonaniu trzpieniowym |

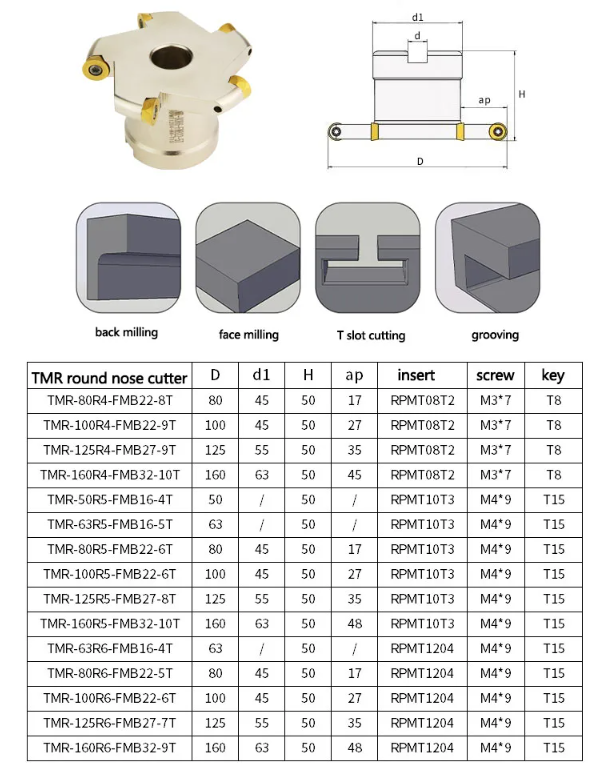

| Mocowanie FMB | Wykonanie nasadzane; liczba po FMB wskazuje średnicę otworu mocującego |
| Długość całkowita | Długość podana w kodzie wykonania z chwytem walcowym |
| Liczba gniazd T | Liczba miejsc pod płytki skrawające |
Dokładny rozmiar i symbol pasującej płytki odczytaj z wybranego wariantu produktu. Karty wariantów rozróżniają średnicę skrawającą od średnicy chwytu oraz promień od długości całkowitej. Wartości wymiarów podajemy w milimetrach.
Promień okrągłej płytki nie jest długością chwytu ani średnicą mocowania. Nie przeliczaj go na inny wymiar głowicy bez odpowiedniego rysunku. W wykonaniu FMB mogą występować dodatkowe wymiary korpusu; nie zastępuje ich sama średnica otworu mocującego.
Zdjęcia i schematy są poglądowe. Do doboru służą podane liczby, nie pomiar na fotografii.
4. Chwyt walcowy C i głowica nasadzana FMB
| Wykonanie | Co należy sprawdzić |
|---|---|
| C — chwyt walcowy | Średnicę chwytu, długość całkowitą i zgodność z posiadaną oprawką |
| FMB — głowica nasadzana | Średnicę otworu oraz zgodność z trzpieniem i geometrią mocowania |
Wersja C ma walcowy chwyt stanowiący część korpusu narzędzia. W doborze oprawki trzeba kierować się średnicą tego chwytu, a nie zewnętrzną średnicą części skrawającej. Zamocuj narzędzie w odpowiednio dobranej oprawce, między innymi ER lub hydraulicznej.

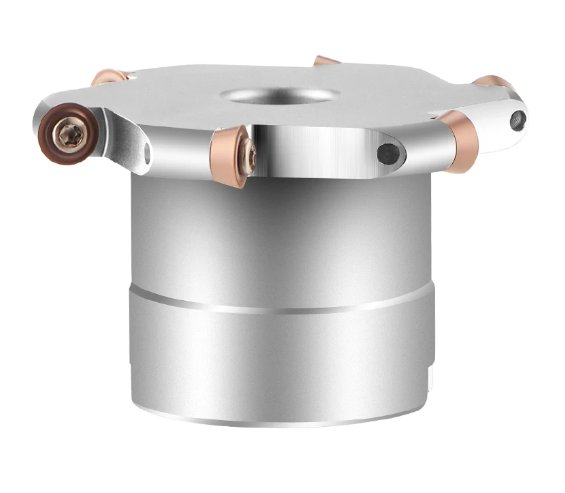

Wersja FMB jest głowicą nasadzaną na oddzielny trzpień. Oznaczenie FMB odróżnia ją od frezu z integralnym chwytem walcowym. Warianty C i FMB mają różne sposoby mocowania; tego członu kodu nie należy pomijać przy wyborze produktu.
Średnica skrawająca, promień i liczba gniazd pozostają osobnymi cechami także w wykonaniu FMB. Dobierz wszystkie te parametry do planowanego rowka oraz do posiadanego mocowania.

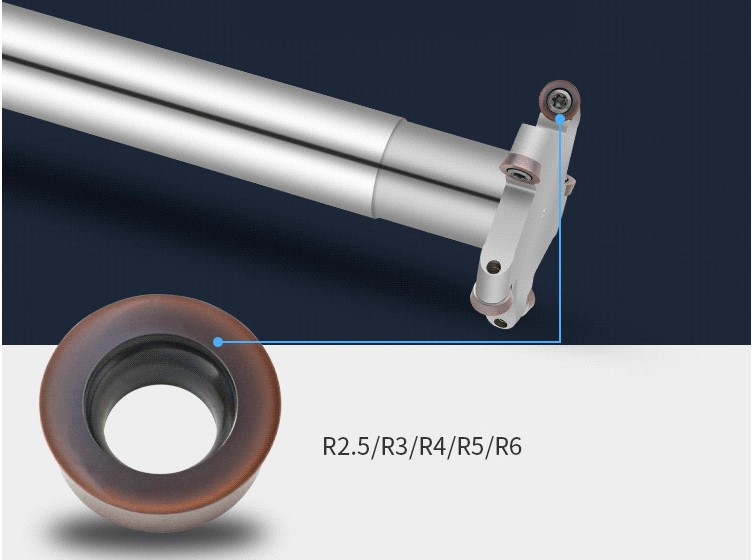

5. Okrągłe płytki skrawające

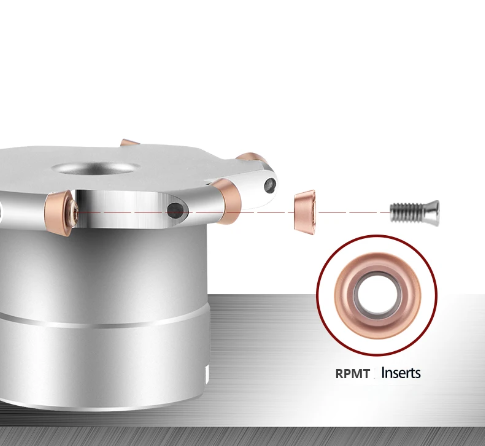

Pasujący symbol płytki jest podany w nazwie wariantu. W tej rodzinie występują różne systemy okrągłych płytek, między innymi RDMT, RDMW, RCMT i RPMT. Nie wystarczy wybrać dowolnej okrągłej płytki o podobnym wyglądzie — należy zachować zgodność pełnego oznaczenia.
Przykład potwierdzonego doboru: wariant z promieniem R2,5, średnicą skrawającą Ø20 mm, chwytem Ø12 mm, długością 120 mm i trzema gniazdami jest przeznaczony do płytki RDMT0501. Ten przykład nie rozszerza zgodności RDMT0501 na inne rozmiary lub inne wykonania o tym samym promieniu.
| Informacja | Jak jej użyć |
|---|---|
| Symbol płytki | Dopasuj pełne oznaczenie do nazwy wybranego wariantu |
| Promień | Sprawdź wartość R przewidzianą dla tego korpusu |
| Gatunek i geometria | Dobierz do obrabianego materiału |
| Liczba gniazd | Odczytaj T; to liczba miejsc w głowicy, a nie liczba krawędzi jednej płytki |

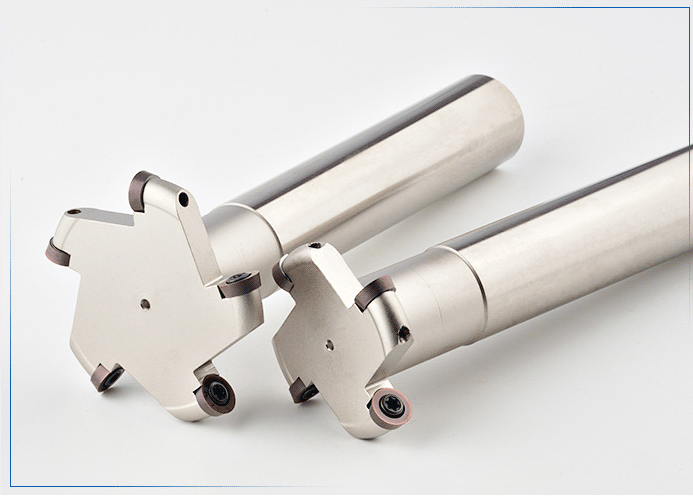

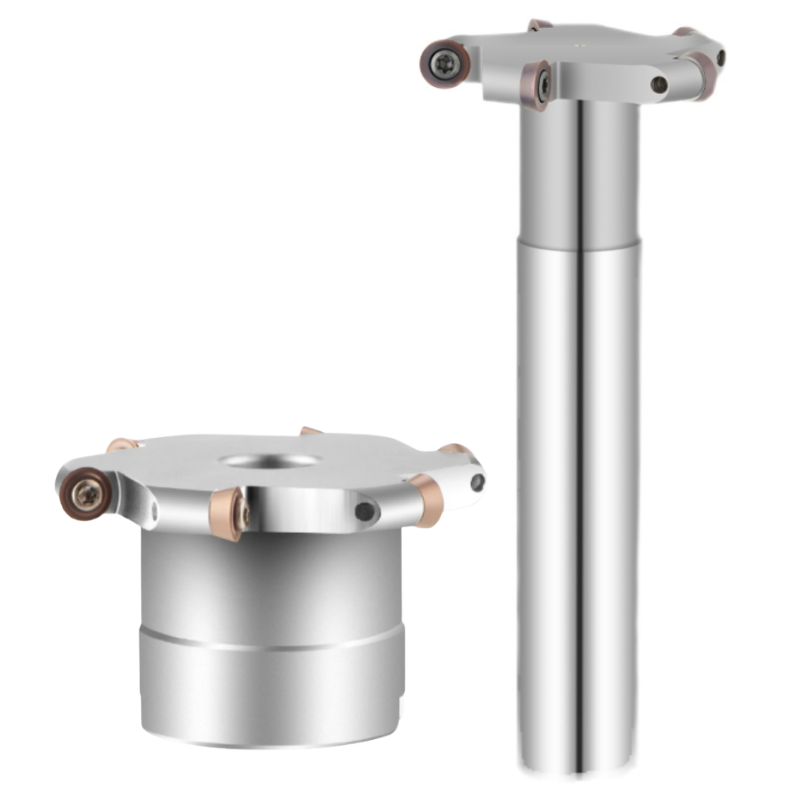

Zdjęcie głowicy z zamontowanymi płytkami pokazuje budowę narzędzia i sposób osadzenia elementów skrawających. Płytki widoczne na takim zdjęciu nie są częścią sprzedawanego korpusu.
6. Jak czytać oznaczenie TMR

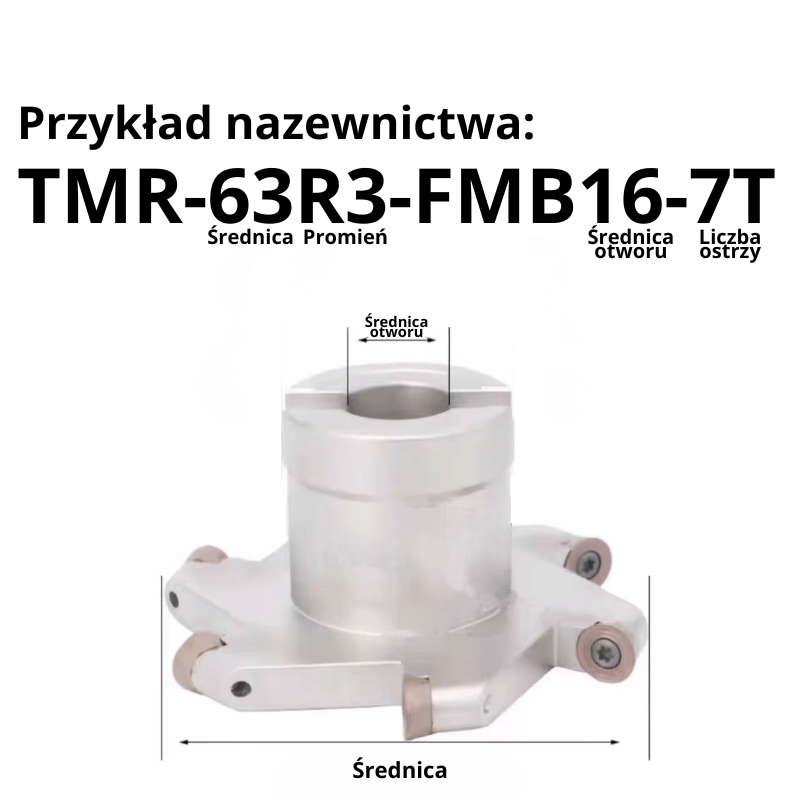

Kod rozpoczyna się od oznaczenia rodziny TMR. Następnie zawiera średnicę skrawającą i promień R. Człon C wskazuje wykonanie z chwytem walcowym, a FMB — głowicę nasadzaną. Liczba przy literze T określa liczbę gniazd pod płytki.

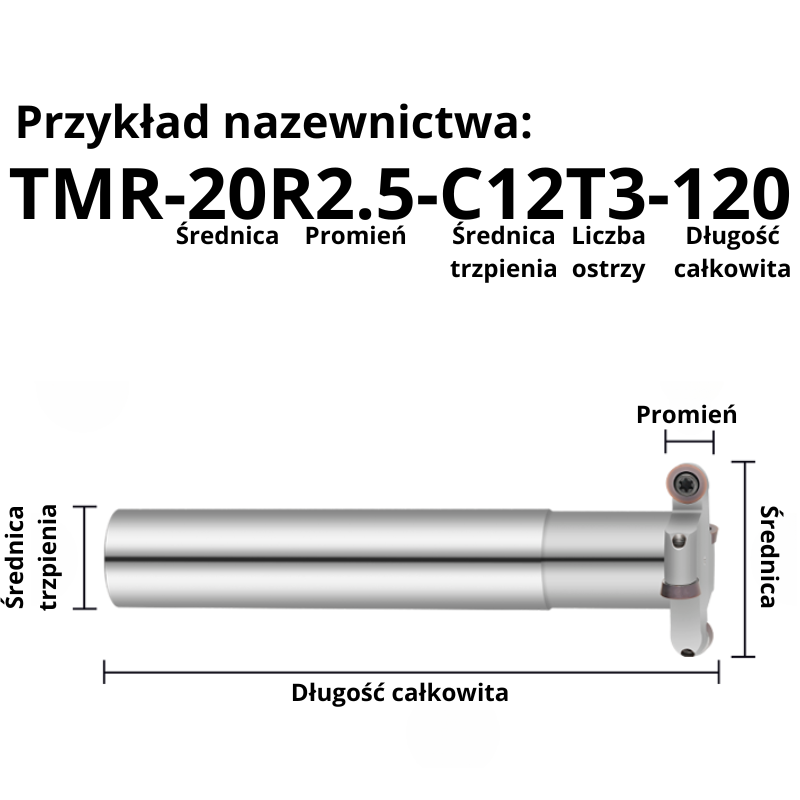

Odczyt przykładowych wartości Ø20 mm, R2,5 mm, C12, długość 120 mm, T3: głowica ma średnicę skrawającą 20 mm, promień płytki 2,5 mm, chwyt walcowy o średnicy 12 mm, długość całkowitą 120 mm i trzy gniazda. Długość całkowita obejmuje głowicę i chwyt.
W oznaczeniach tej rodziny człon T może występować przy C albo na końcu kodu. Czytaj litery i przypisane im wartości; nie zakładaj, że ta sama pozycja liczby zawsze oznacza ten sam parametr. Dopisek z symbolem płytki po kodzie korpusu jest informacją o zgodności elementu skrawającego.
7. Jednostka sprzedaży i elementy skrawające
| Element | Informacja |
|---|---|
| Głowica TMR | Jedna sztuka korpusu w wybranym wariancie |
| Płytki skrawające | Kupowane osobno |
| Oprawka lub trzpień | Dobierane do rodzaju mocowania C albo FMB |
Przed zamówieniem wybierz konkretny wariant korpusu i odpowiadające mu płytki. Ta oferta dotyczy głowicy; oprawka ani oddzielny trzpień mocujący nie zastępują wyboru właściwego korpusu.
Oznaczenie T określa liczbę gniazd głowicy. Nie oznacza liczby sztuk sprzedawanych w pakiecie ani liczby krawędzi jednej płytki. Płytki dopełniają narzędzie jako oddzielnie dobierane elementy skrawające.
8. Pytania o dobór
Czy płytki są w zestawie?
Nie. Oferta dotyczy korpusu TMR w wybranym wariancie. Płytki kupuje się osobno, zgodnie z symbolem podanym przy wariancie.
Czy wszystkie głowice TMR używają tej samej płytki?
Nie. W nazwach występują różne pełne oznaczenia płytek. Zachowaj zgodność konkretnego rozmiaru, symbolu płytki i promienia.
Czy 55 HRC oznacza maksymalną twardość obrabianej stali?
Nie. To twardość korpusu głowicy. Zakres materiałów i twardości obróbki zależy od dobranej płytki.
Czym różni się C od FMB?
C oznacza integralny chwyt walcowy. FMB oznacza wykonanie nasadzane z otworem do mocowania na oddzielnym trzpieniu.
Czy T3 oznacza trzy krawędzie jednej płytki?
Nie. T3 oznacza trzy gniazda głowicy pod płytki skrawające.
