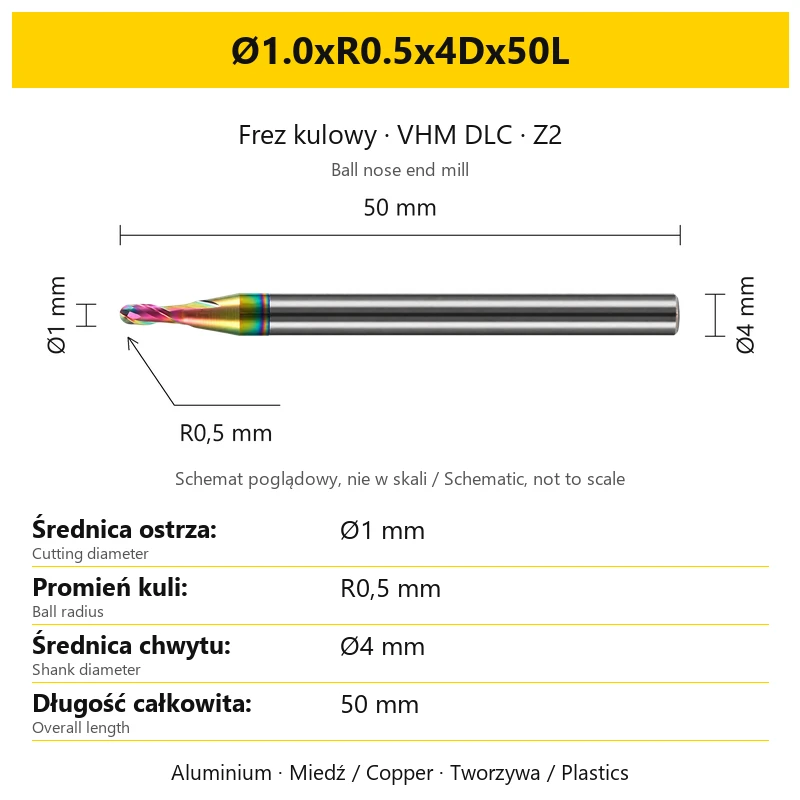

  • DuraEdge Alu DLC Z2 Ø1.0xR0.5x4Dx50L
  • DuraEdge Alu DLC Z2 Ø1.5xR0.75x4Dx50L
  • DuraEdge Alu DLC Z2 Ø2.0xR1x4Dx50L
  • DuraEdge Alu DLC Z2 Ø2.5xR1.25x4Dx50L
  • DuraEdge Alu DLC Z2 Ø3.0xR1.5x3Dx50L

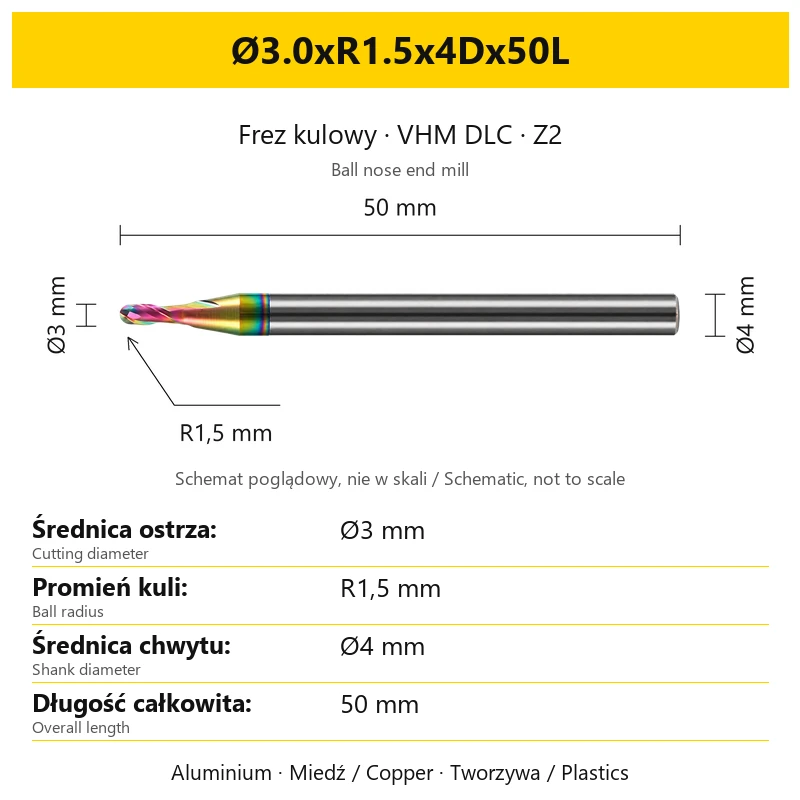

  • DuraEdge Alu DLC Z2 Ø3.0xR1.5x4Dx50L
  • DuraEdge Alu DLC Z2 Ø3.5xR1.75x4Dx50L
  • DuraEdge Alu DLC Z2 Ø4.0xR2x4Dx50L
  • DuraEdge Alu DLC Z2 Ø8.0xR4x8Dx75L

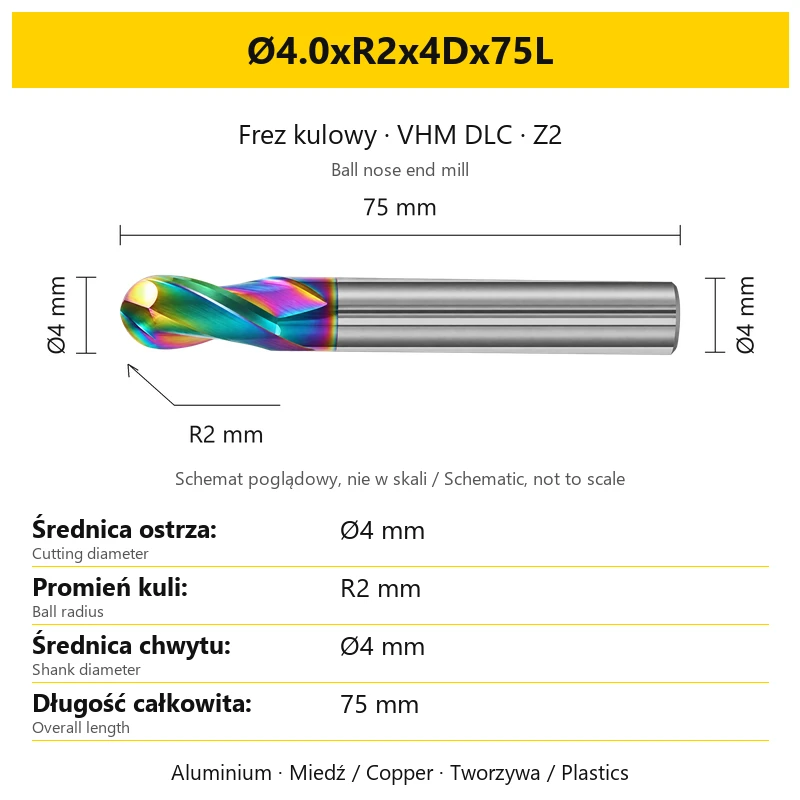

  • DuraEdge Alu DLC Z2 Ø4.0xR2x4Dx75L
  • DuraEdge Alu DLC Z2 Ø4.0xR2x4Dx100L
  • DuraEdge Alu DLC Z2 Ø6.0xR3x6Dx50L
  • DuraEdge Alu DLC Z2 Ø6.0xR3x6Dx75L
  • DuraEdge Alu DLC Z2 Ø6.0xR3x6Dx100L
  • DuraEdge Alu DLC Z2 Ø6.0xR3x6Dx150L

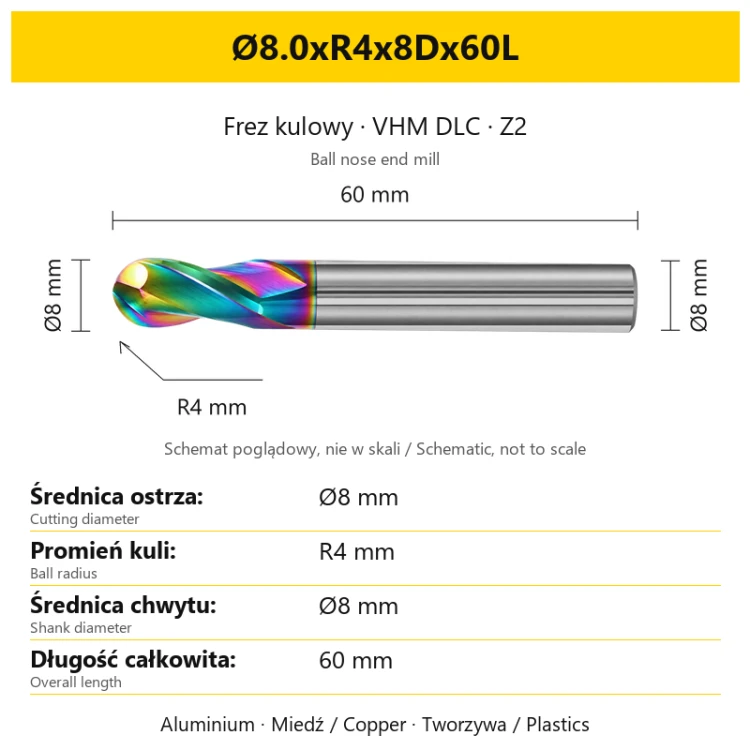

  • DuraEdge Alu DLC Z2 Ø8.0xR4x8Dx60L
  • DuraEdge Alu DLC Z2 Ø8.0xR4x8Dx100L
  • DuraEdge Alu DLC Z2 Ø8.0xR4x8Dx150L
  • DuraEdge Alu DLC Z2 Ø8.0xR4x8Dx200L
  • DuraEdge Alu DLC Z2 Ø10.0xR5x10Dx75L
  • DuraEdge Alu DLC Z2 Ø10.0xR5x10Dx100L
  • DuraEdge Alu DLC Z2 Ø10.0xR5x10Dx150L
  • DuraEdge Alu DLC Z2 Ø10.0xR5x10Dx200L

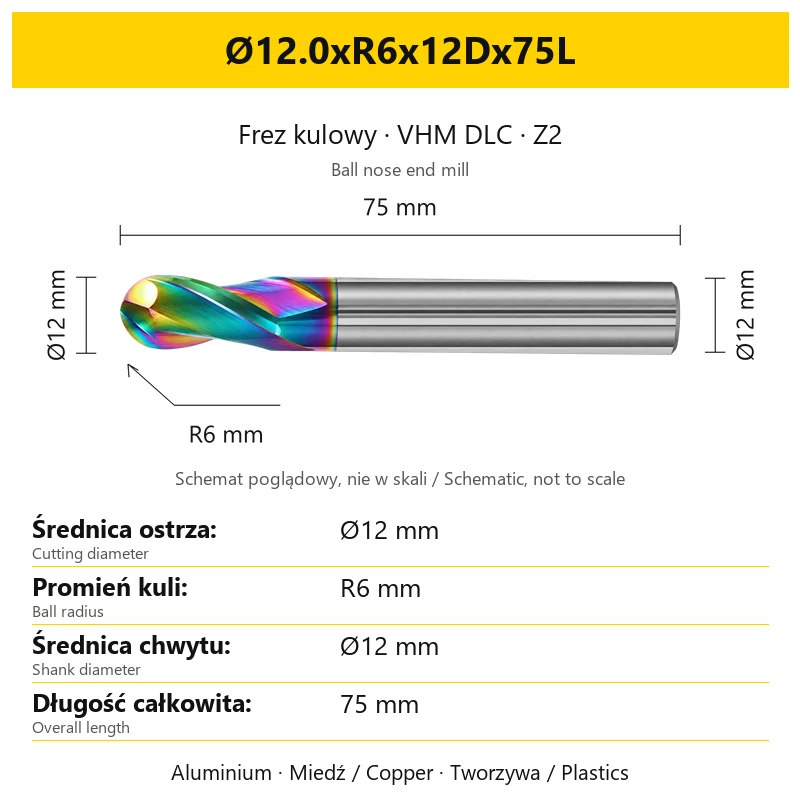

  • DuraEdge Alu DLC Z2 Ø12.0xR6x12Dx75L

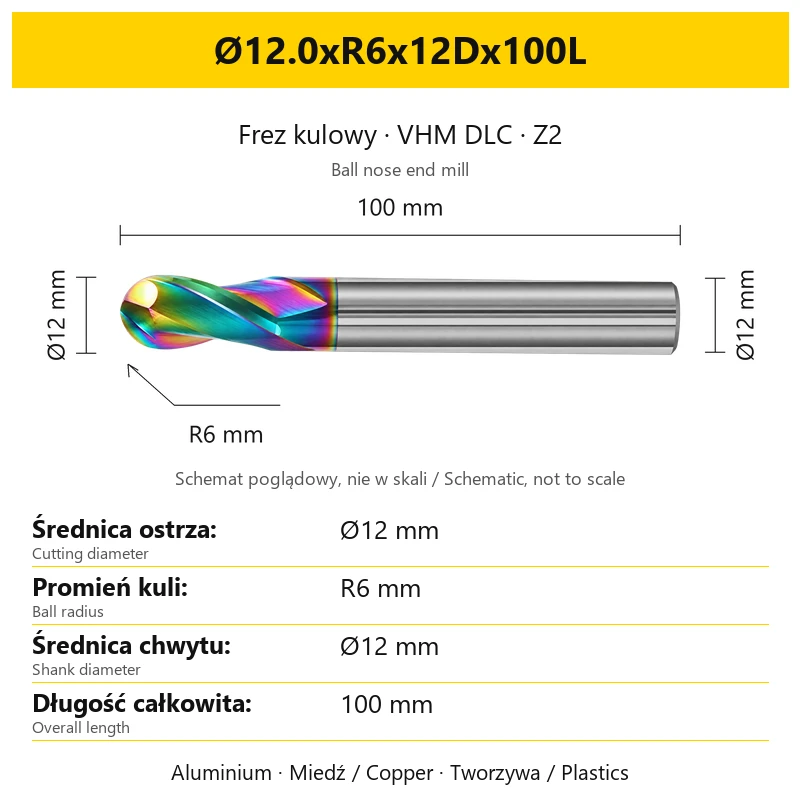

  • DuraEdge Alu DLC Z2 Ø12.0xR6x12Dx100L
  • DuraEdge Alu DLC Z2 Ø12.0xR6x12Dx150L
  • DuraEdge Alu DLC Z2 Ø12.0xR6x12Dx200L
  • DuraEdge Alu DLC Z2 Ø14.0xR7x14Dx100L
  • DuraEdge Alu DLC Z2 Ø14.0xR7x14Dx150L
  • DuraEdge Alu DLC Z2 Ø14.0xR7x14Dx200L
  • DuraEdge Alu DLC Z2 Ø16.0xR8x16Dx100L
  • DuraEdge Alu DLC Z2 Ø16.0xR8x16Dx150L
  • DuraEdge Alu DLC Z2 Ø16.0xR8x16Dx200L
  • DuraEdge Alu DLC Z2 Ø18.0xR9x18Dx100L
  • DuraEdge Alu DLC Z2 Ø20.0xR10x20Dx100L

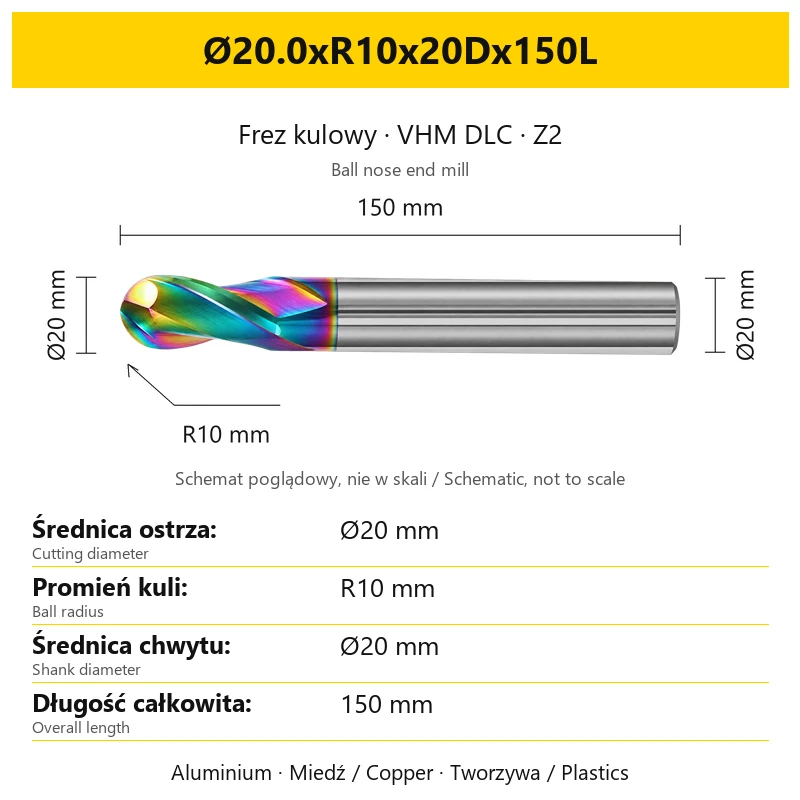

  • DuraEdge Alu DLC Z2 Ø20.0xR10x20Dx150L
  • DuraEdge Alu DLC Z2 Ø20.0xR10x20Dx200L

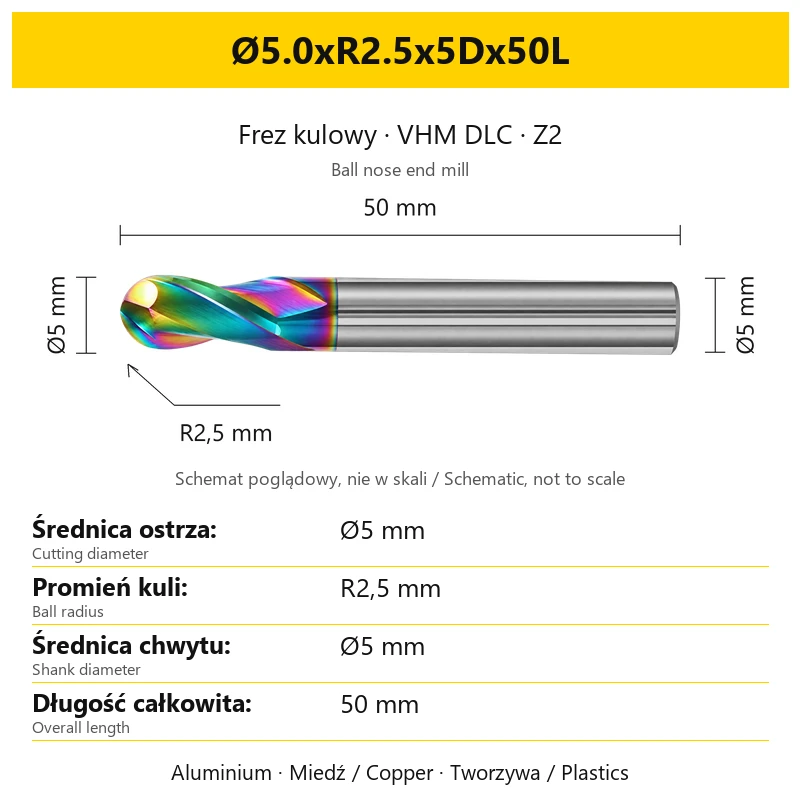

  • DuraEdge Alu DLC Z2 Ø5.0xR2.5x5Dx50L

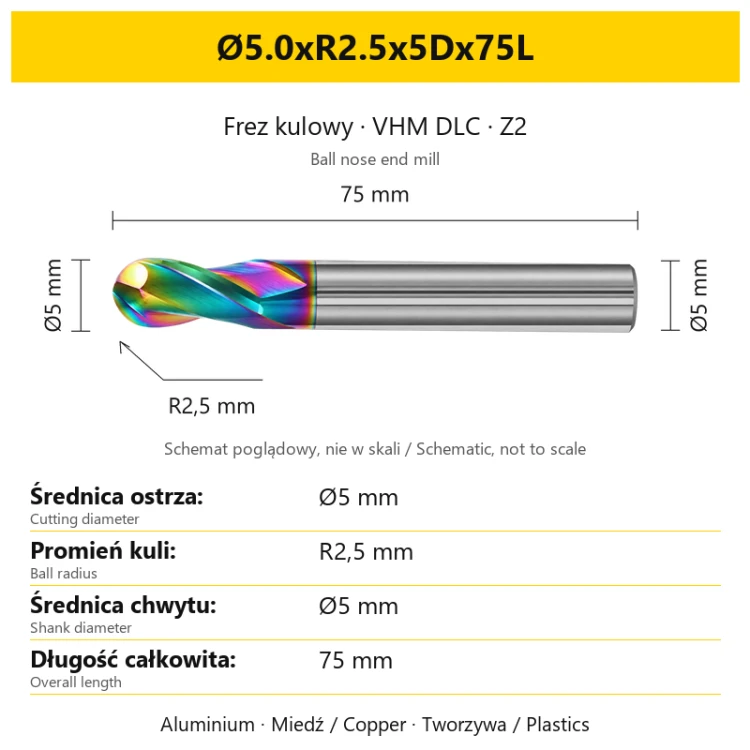

  • DuraEdge Alu DLC Z2 Ø5.0xR2.5x5Dx75L

Frez kulowy, kula 2-ostrzowy VHM DLC, DuraEdge Alu

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 34,44 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz Ø1.0xR0.5x4Dx50L Ø1.5xR0.75x4Dx50L Ø2.0xR1x4Dx50L Ø2.5xR1.25x4Dx50L Ø3.0xR1.5x3Dx50L Ø3.0xR1.5x4Dx50L Ø3.5xR1.75x4Dx50L Ø4.0xR2x4Dx50L Ø8.0xR4x8Dx75L Ø4.0xR2x4Dx75L Ø4.0xR2x4Dx100L - Brak Ø6.0xR3x6Dx50L Ø6.0xR3x6Dx75L Ø6.0xR3x6Dx100L Ø6.0xR3x6Dx150L Ø8.0xR4x8Dx60L - Brak Ø8.0xR4x8Dx100L Ø8.0xR4x8Dx150L Ø8.0xR4x8Dx200L - Brak Ø10.0xR5x10Dx75L Ø10.0xR5x10Dx100L Ø10.0xR5x10Dx150L Ø10.0xR5x10Dx200L Ø12.0xR6x12Dx75L Ø12.0xR6x12Dx100L Ø12.0xR6x12Dx150L Ø12.0xR6x12Dx200L Ø14.0xR7x14Dx100L Ø14.0xR7x14Dx150L Ø14.0xR7x14Dx200L Ø16.0xR8x16Dx100L Ø16.0xR8x16Dx150L Ø16.0xR8x16Dx200L - Brak Ø18.0xR9x18Dx100L Ø20.0xR10x20Dx100L Ø20.0xR10x20Dx150L Ø20.0xR10x20Dx200L Ø5.0xR2.5x5Dx50L Ø5.0xR2.5x5Dx75L
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Frez kulowy VHM DLC Z2 DuraEdge Alu

Kula 2-ostrzowa · geometria do obróbki 3D i powierzchni profilowych · do aluminium, miedzi, tworzyw i stopów cynku

Pełnowęglikowy frez kulowy DuraEdge Alu z dwiema krawędziami skrawającymi i powłoką DLC jest przeznaczony do obróbki materiałów nieżelaznych oraz tworzyw. Kulisty czołowy profil narzędzia pozwala prowadzić zaprogramowaną ścieżkę po powierzchniach przestrzennych, łukach, przejściach i innych profilach, w których płaski koniec frezu nie odwzorowałby kształtu w ten sam sposób.

Rodzina obejmuje średnice części skrawającej od Ø1 do Ø20 mm, promienie od R0,5 do R10 mm, chwyty od Ø3 do Ø20 mm oraz długości całkowite 50, 60, 75, 100, 150 i 200 mm. Są to zakresy całej rodziny; konkretne połączenia wymiarów wybiera się w selektorze wariantu.

Klucz do poprawnego doboru: w frezie kulowym promień R jest połową średnicy części skrawającej. Obowiązuje zależność D = 2R. Przykład Ø6.0xR3x6Dx50L oznacza kulę o średnicy 6 mm i promieniu 3 mm, chwyt 6 mm oraz długość całkowitą 50 mm.

1. Geometria kulowa i obróbka powierzchni 3D

Czoło narzędzia ma kształt kuli. Podczas przejścia po zaprogramowanym torze punkt styku ostrza z detalem zmienia się wraz z nachyleniem powierzchni. Taka geometria jest stosowana przy wykańczaniu powierzchni profilowych, form, zagłębień, łagodnych przejść i konturów przestrzennych wykonywanych na frezarkach CNC.

Dwie krawędzie skrawające przechodzą przez środek czoła, a kąt spirali wynosi 35°. Z2, geometria centralna i kulowy profil opisują budowę narzędzia; nie stanowią gotowego zestawu parametrów dla każdej maszyny, średnicy i obrabianego materiału.

  • Profil kulowy: do prowadzenia narzędzia po łukach i powierzchniach o zmiennym nachyleniu.
  • Z2: dwie krawędzie skrawające w części roboczej.
  • Ostrza przez środek: krawędzie dochodzą do centralnej strefy czoła.
  • Spirala 35°: stała cecha tej rodziny frezów.

2. Obrabiane materiały i typowe zastosowania

Zakres materiałowy obejmuje aluminium i jego stopy, miedź i jej stopy, stopy cynku, PMMA / Plexi, PVC, PE, PTFE oraz inne tworzywa. Drewno może być obrabiane jako materiał dodatkowy, lecz nie jest podstawową grupą zastosowania tej rodziny.

Materiał lub operacjaZakres zastosowania
Aluminium i stopy aluminiumFrezowanie powierzchni profilowych, łuków, przejść i kształtów przestrzennych.
Miedź i stopy miedziObróbka kształtowa i wykańczająca po zaprogramowanym torze CNC.
Stopy cynkuObróbka powierzchni i detali profilowych z warunkami dobranymi do konkretnego stopu.
PMMA / PlexiKształtowanie i wykańczanie powierzchni przestrzennych przy skutecznym odprowadzaniu wiórów.
PVC, PE, PTFE i inne tworzywaObróbka konturów i profili; warunki należy dopasować do zachowania danego tworzywa podczas skrawania.
DrewnoZastosowanie dodatkowe, gdy geometria kuli odpowiada planowanemu profilowi.
Obróbka 3D i powierzchnie profiloweProwadzenie kulistego czoła po ścieżkach przygotowanych w programie CNC.
WykańczanieKońcowe przejścia po łukach, zagłębieniach i powierzchniach o zmiennym nachyleniu.

Wybierz frez odpowiednio do materiału detalu i geometrii planowanej powierzchni. Podstawowym obszarem pracy tej serii są wymienione materiały nieżelazne i tworzywa.

3. Parametry techniczne rodziny

ParametrCharakterystyka
Rodzaj narzędziaFrez trzpieniowy kulowy, kula 2-ostrzowa
SeriaDuraEdge Alu
Materiał narzędziaVHM — pełny węglik spiekany
PowłokaDLC
Liczba ostrzy2 — Z2
Kształt czołaKulowy
Geometria centralnaOstrza przechodzą przez środek
Kąt spirali35°
Wielkość ziarna węglika0,6 µm
ChwytWalcowy; średnica zależy od wybranego wariantu
Obrabiane materiałyAluminium, miedź, PMMA / Plexi, PVC, PE, PTFE, inne tworzywa i stopy cynku; drewno dodatkowo
Zastosowanie maszynoweFrezarki CNC, centra obróbcze i maszyny grawerskie z odpowiednim mocowaniem

Średnica części skrawającej, promień, średnica chwytu i długość całkowita zależą od wybranego wariantu.

4. Wymiary i dobór wariantu

WymiarZakres w rodzinieZnaczenie przy wyborze
Średnica części skrawającej DØ1–20 mmOkreśla pełną średnicę kuli oraz dostęp do obrabianego profilu.
Promień kuli RR0,5–10 mmJest połową średnicy: D = 2R.
Średnica chwytuØ3–20 mmMusi odpowiadać oprawce lub tulei zaciskowej.
Długość całkowita L50, 60, 75, 100, 150 lub 200 mmOpisuje cały frez od czoła do końca chwytu; wpływa na możliwy zasięg i wysięg.
Wartości 50–200 mm oznaczają długość całkowitą narzędzia. Nie są długością ostrza ani części roboczej.
  1. Najpierw wybierz średnicę D i odpowiadający jej promień R zgodnie z kształtem obrabianej powierzchni.
  2. Następnie sprawdź średnicę chwytu, aby dobrać właściwą oprawkę lub tuleję.
  3. Dobierz długość całkowitą do potrzebnego zasięgu, zachowując możliwie krótki praktyczny wysięg.
  4. Porównaj pełne oznaczenie wariantu. Nie zakładaj, że każda średnica występuje z każdą długością całkowitą.

5. Jak czytać oznaczenie rozmiaru

Przykład: Ø6.0xR3x6Dx50L. Zapis łączy cztery informacje potrzebne do doboru frezu kulowego. Wszystkie wartości wymiarowe podano w milimetrach.

Fragment oznaczeniaZnaczenieWartość w przykładzie
Ø6.0Średnica części skrawającej D6 mm
R3Promień kulistego czoła3 mm
6DŚrednica chwytu6 mm
50LDługość całkowita narzędzia50 mm

Pierwsza wartość i promień opisują tę samą kulę z dwóch stron: średnica wynosi dwa razy tyle co promień. R3 nie oznacza średnicy 3 mm; odpowiada średnicy Ø6 mm. Litera D po trzeciej wartości dotyczy chwytu, natomiast L po ostatniej wartości oznacza długość całego narzędzia.

Oznaczenie nie zawiera długości części roboczej. Nie wyprowadzaj jej z wartości zakończonej literą L, ponieważ L oznacza długość całkowitą frezu.

6. Przygotowanie procesu i praktyczne wskazówki

Przed rozpoczęciem pracy sprawdź zgodność wybranego wariantu z oprawką, stan krawędzi skrawających, prawidłowe osadzenie chwytu oraz sztywność zamocowania detalu. Długi frez nie powinien wystawać z oprawki bardziej, niż wymaga tego dostęp do obrabianej powierzchni. Rzeczywisty wysięg jest częścią warunków procesu.

  • Ogranicz wysięg. Wybierz długość całkowitą zapewniającą dostęp, a w oprawce pozostaw możliwie krótką część wystającą potrzebną do operacji.
  • Usuwaj wióry ze strefy obróbki. W aluminium, miedzi i tworzywach nagromadzone wióry mogą zakłócać kolejne przejścia ostrza.
  • Obserwuj zachowanie tworzywa. PMMA, PVC, PE i PTFE różnią się podczas skrawania; reaguj na przywieranie wiórów, nagrzewanie lub pogorszenie powierzchni.
  • Uwzględnij geometrię kuli. Prędkość liniowa na samym czubku kuli dąży do zera, dlatego sposób prowadzenia narzędzia i punkt kontaktu z powierzchnią mają znaczenie.
  • Dobieraj parametry do procesu. Obroty, posuw, głębokość i odstęp ścieżek zależą od średnicy, materiału, zamocowania, wysięgu i rodzaju operacji.

7. Co obejmuje wybór produktu

PozycjaZakres wyboru
Jednostka sprzedaży1 sztuka frezu kulowego VHM DLC Z2 DuraEdge Alu
RozmiarJeden wariant wybrany w selektorze, opisany średnicą D, promieniem R, średnicą chwytu i długością całkowitą L
Powłoka i geometriaDLC, Z2, kąt spirali 35° i ostrza przechodzące przez środek
Weryfikacja przed zamówieniemPorównanie pełnego oznaczenia z wymaganą średnicą kuli, promieniem, oprawką i zasięgiem
IlośćLiczba sztuk wybranego wariantu wskazana przy zamówieniu

8. Najczęściej zadawane pytania

Czy R3 oznacza frez o średnicy 3 mm?

Nie. R3 oznacza promień 3 mm, a odpowiadająca mu średnica kuli wynosi Ø6 mm. Dla frezu kulowego obowiązuje D = 2R.

Co oznaczają wartości 50, 60, 75, 100, 150 i 200 mm?

Są to długości całkowite narzędzia, oznaczane literą L.

Do jakich materiałów przeznaczony jest ten frez?

Do aluminium i jego stopów, miedzi i jej stopów, stopów cynku, PMMA / Plexi, PVC, PE, PTFE oraz innych tworzyw. Drewno jest zastosowaniem dodatkowym.

Czy średnica kuli i średnica chwytu muszą być takie same?

Nie. To dwa osobne wymiary. Średnica kuli opisuje część skrawającą, a średnica chwytu musi pasować do oprawki lub tulei zaciskowej. Zawsze sprawdź oba człony oznaczenia wariantu.

Co oznacza informacja, że ostrza przechodzą przez środek?

Dwie krawędzie skrawające dochodzą do centralnej strefy kulistego czoła. Jest to cecha geometrii Z2 tej rodziny.

Gdzie znaleźć dokładny rozmiar?

W selektorze wariantu. Odczytaj kolejno średnicę kuli, promień, średnicę chwytu oraz długość całkowitą, na przykład Ø6.0xR3x6Dx50L.
