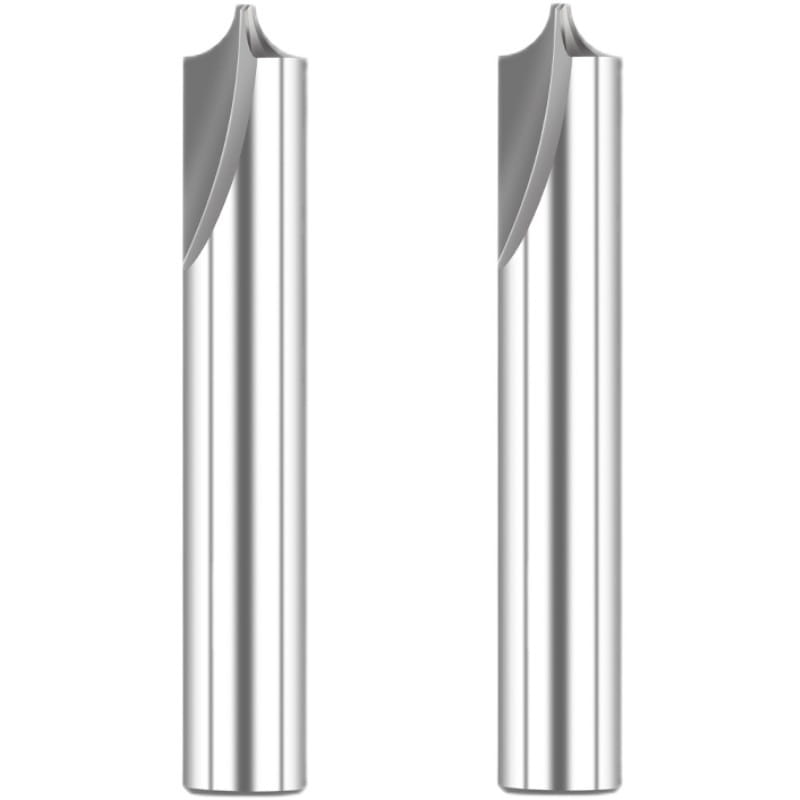

  • frez promieniowy ćwiartkowy1.jpg

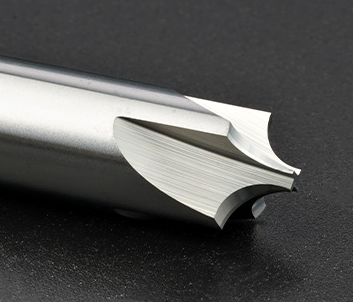

  • frez ćwiartkowy VHM.png

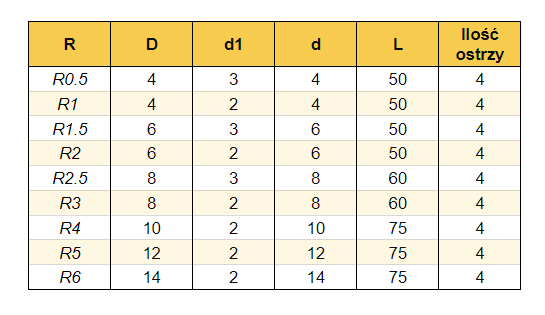

  • Frez promieniowy ćwiartkowy VHM_3.png
  • Frez promieniowy ćwiartkowy 65 — D4xR0.2x50L — PL/EN
  • Frez promieniowy ćwiartkowy 65 — D4xR0.3x50L — PL/EN
  • Frez promieniowy ćwiartkowy 65 — D4xR0.4x50L — PL/EN
  • Frez promieniowy ćwiartkowy 65 — D4xR0.5x50L — PL/EN

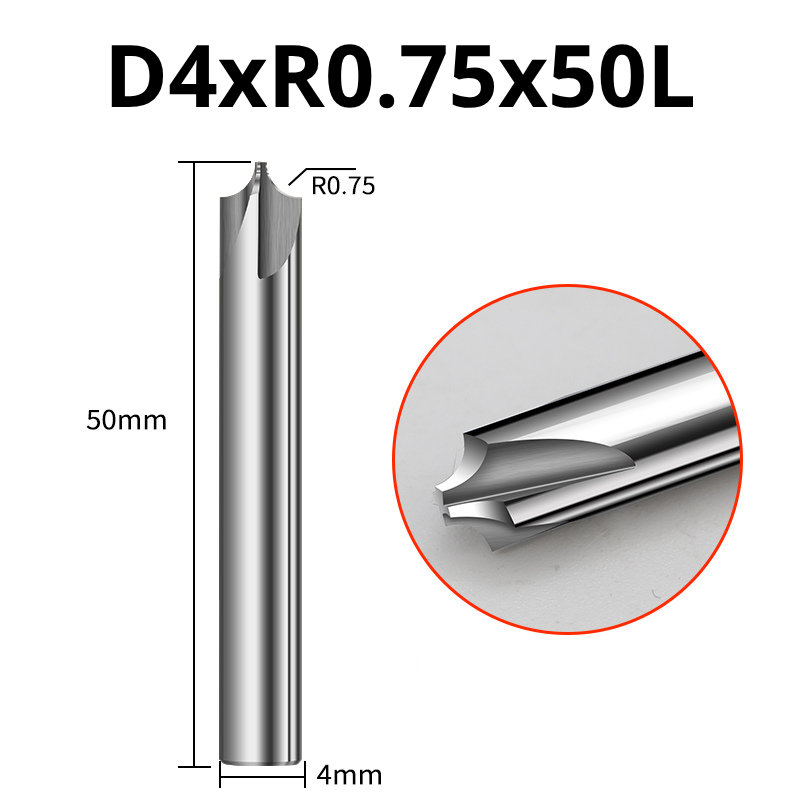

  • Frez promieniowy ćwiartkowy 65 — D4xR0.75x50L — PL/EN
  • Frez promieniowy ćwiartkowy 65 — D4xR1x50L — PL/EN

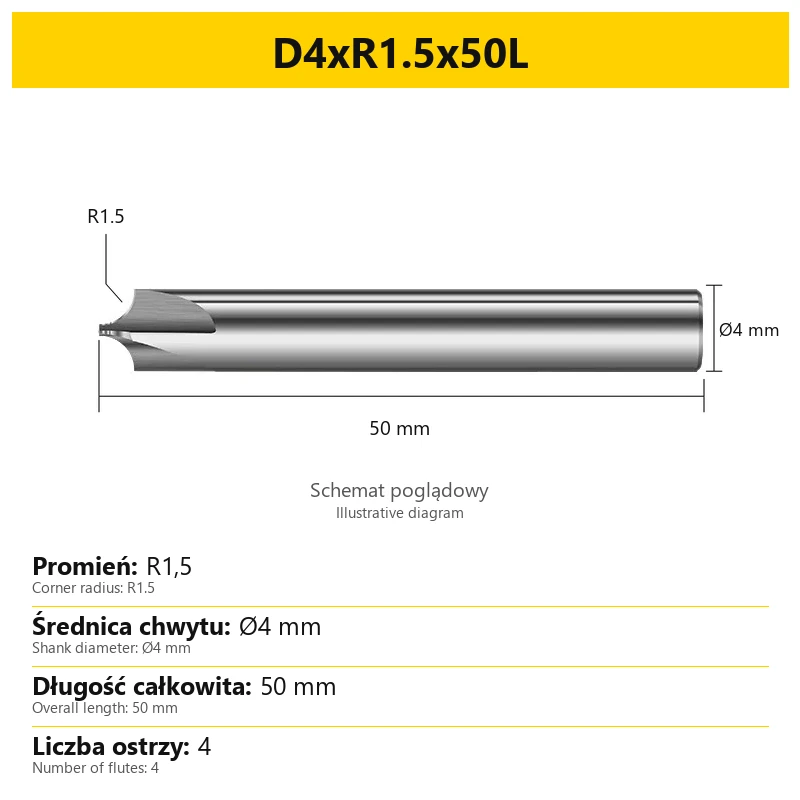

  • Frez promieniowy ćwiartkowy 65 — D4xR1.5x50L — PL/EN

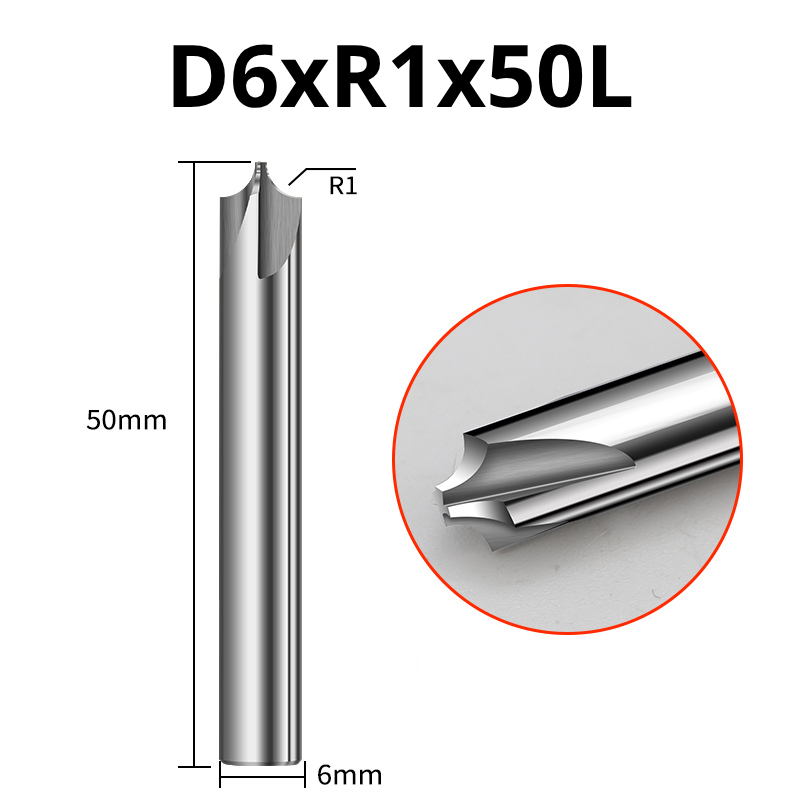

  • Frez promieniowy ćwiartkowy 65 — D6xR1x50L — PL/EN
  • Frez promieniowy ćwiartkowy 65 — D6xR1.5x50L — PL/EN
  • Frez promieniowy ćwiartkowy 65 — D6xR2x50L — PL/EN
  • Frez promieniowy ćwiartkowy 65 — D6xR2.5x50L — PL/EN

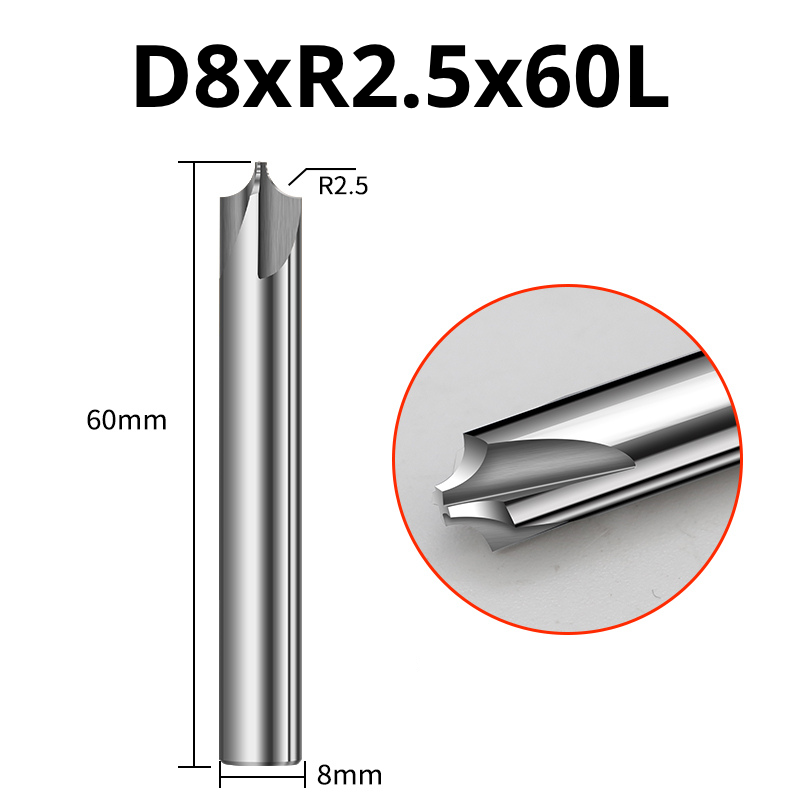

  • Frez promieniowy ćwiartkowy 65 — D8xR2.5x60L — PL/EN

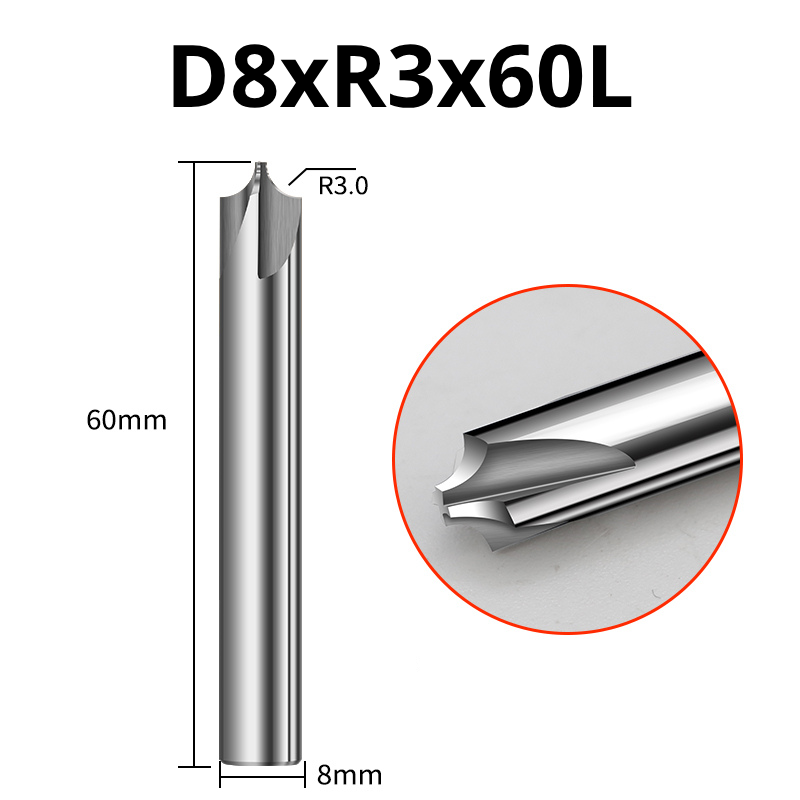

  • Frez promieniowy ćwiartkowy 65 — D8xR3x60L — PL/EN

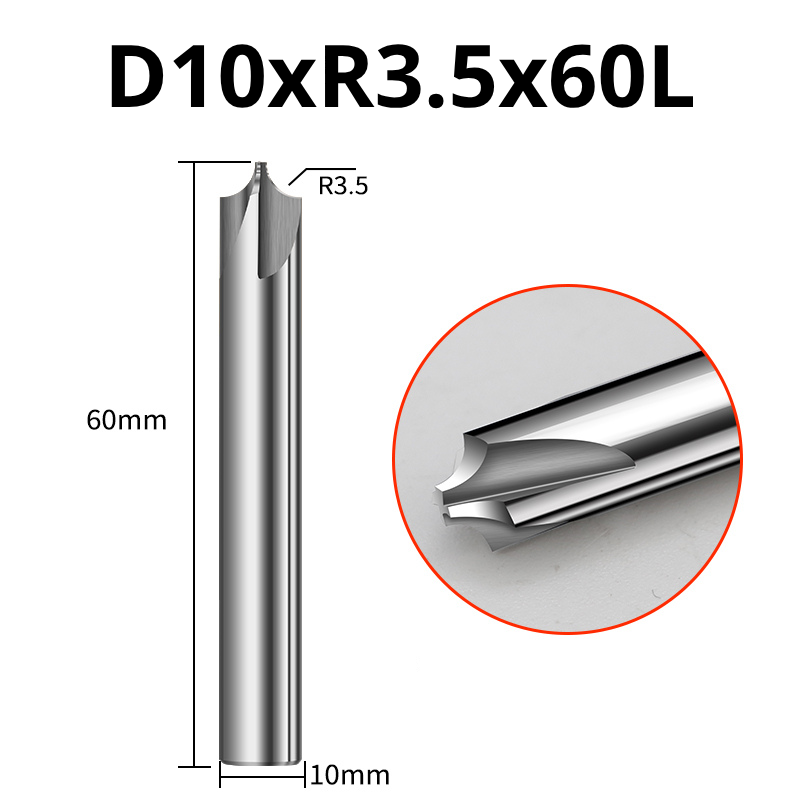

  • Frez promieniowy ćwiartkowy 65 — D10xR3.5x60L — PL/EN

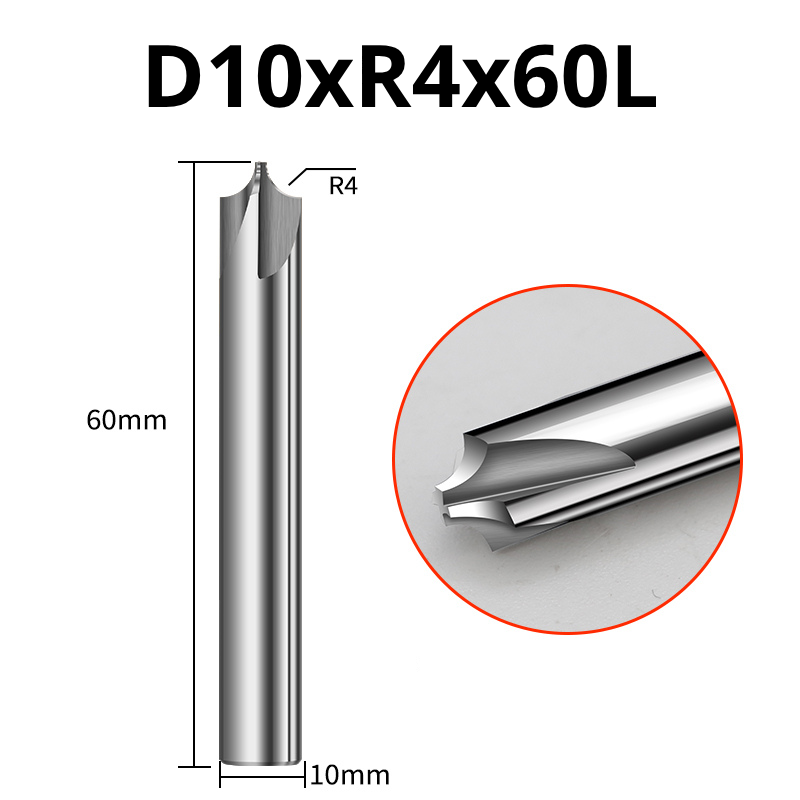

  • Frez promieniowy ćwiartkowy 65 — D10xR4x60L — PL/EN
  • Frez promieniowy ćwiartkowy 65 — D12xR4.5x60L — PL/EN

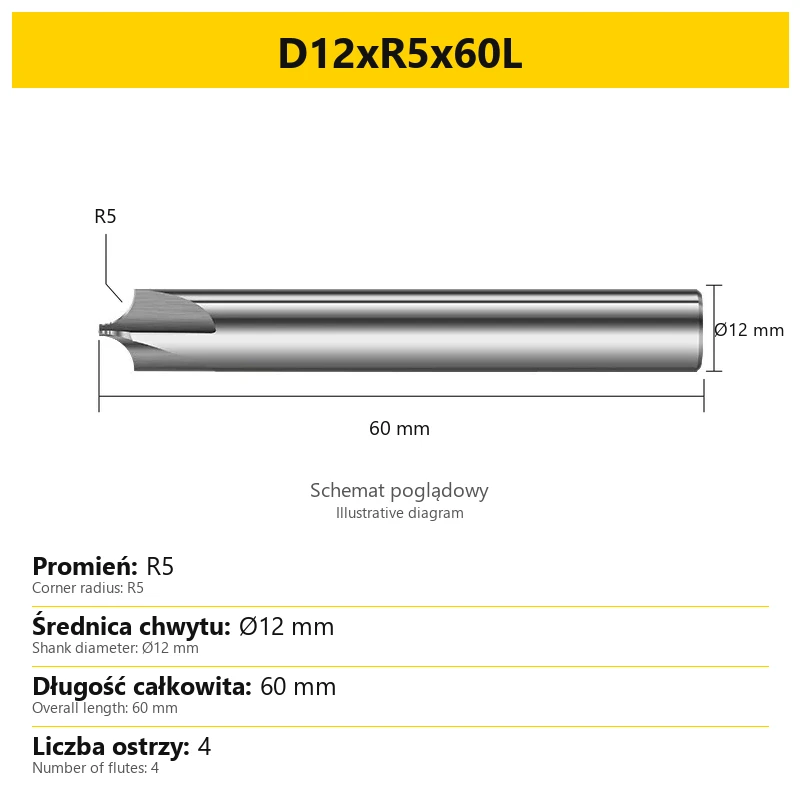

  • Frez promieniowy ćwiartkowy 65 — D12xR5x60L — PL/EN
  • Frez promieniowy ćwiartkowy 65 — D14xR6x75L — PL/EN

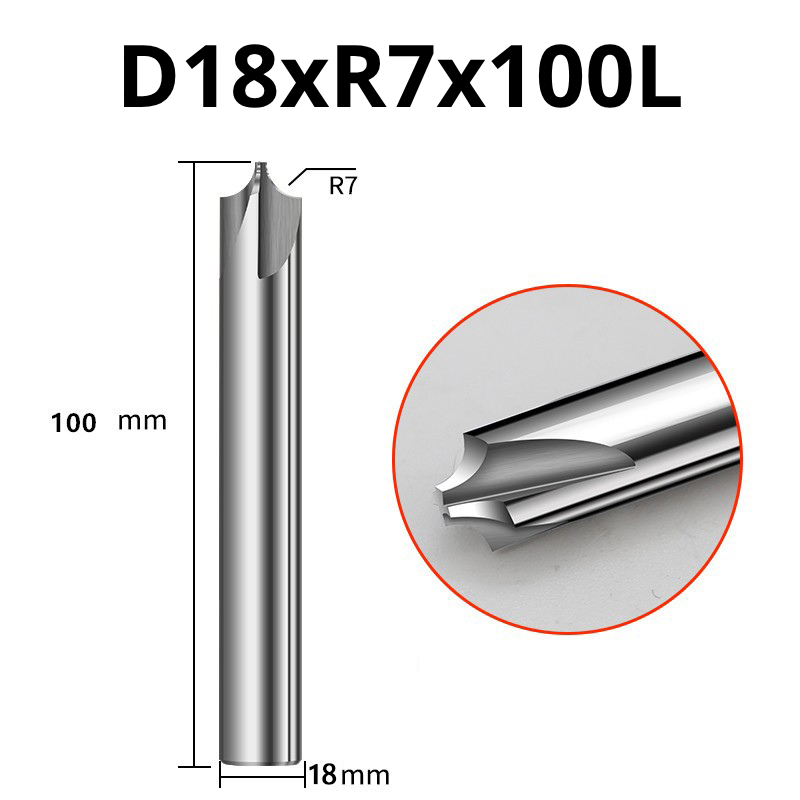

  • Frez promieniowy ćwiartkowy 65 — D18xR7x100L — PL/EN
  • Frez promieniowy ćwiartkowy 65 — D20xR8x100L — PL/EN

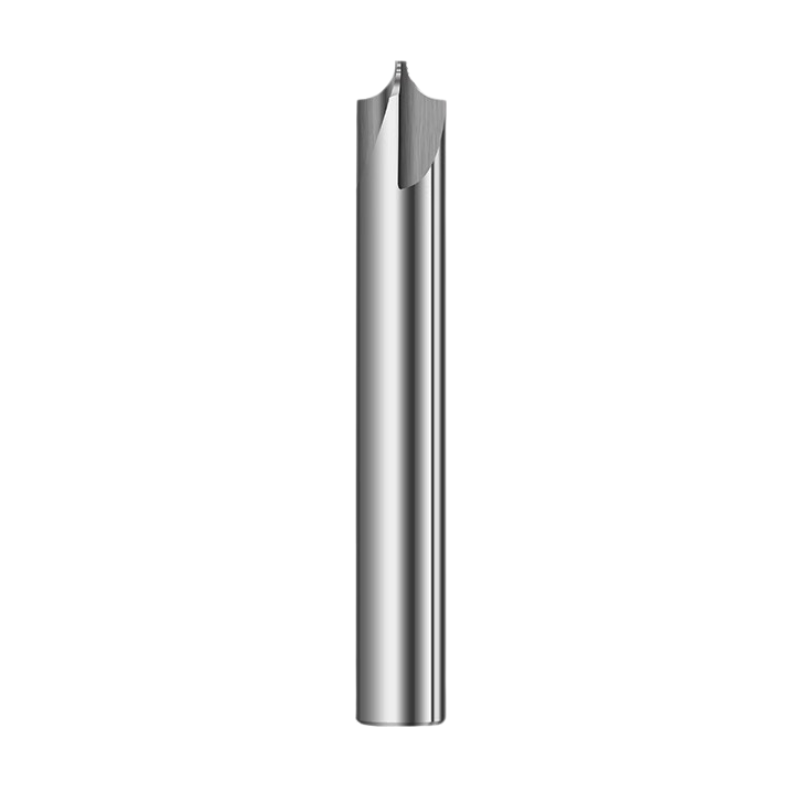

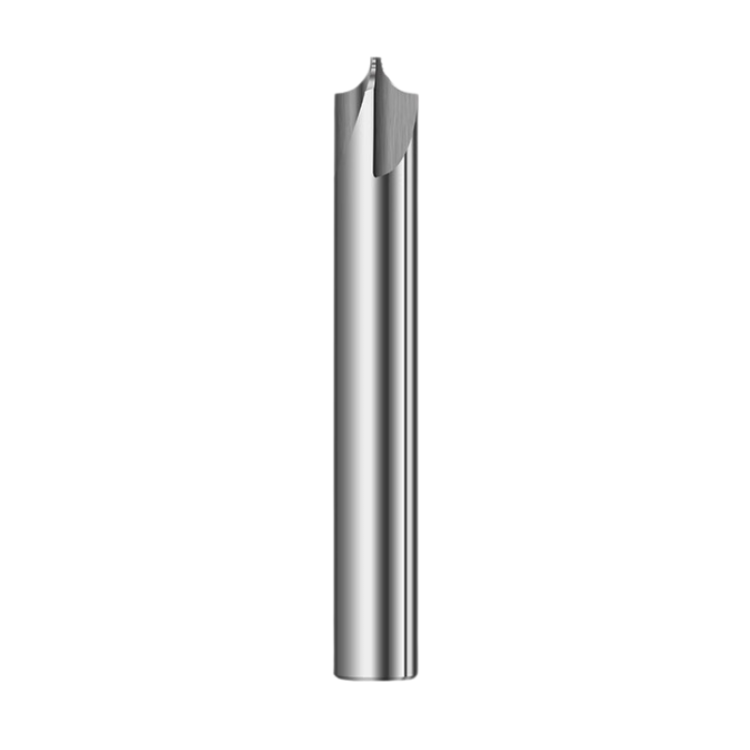

Frez promieniowy ćwiartkowy VHM

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 46,00 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz D4xR0.2x50L D4xR0.3x50L D4xR0.4x50L D4xR0.5x50L D4xR0.75x50L D4xR1x50L D4xR1.5x50L D6xR1x50L D6xR1.5x50L D6xR2x50L D6xR2.5x50L D8xR2.5x60L - Brak D8xR3x60L D10xR3.5x60L D10xR4x60L D12xR4.5x60L D12xR5x60L D14xR6x75L D18xR7x100L D20xR8x100L
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Frez promieniowy ćwiartkowy VHM bez powłoki

Cztery ostrza • promienie zewnętrzne R0,2–R8 • chwyt walcowy

Monolityczny frez z węglika spiekanego bez powłoki, przeznaczony do zaokrąglania zewnętrznych krawędzi detalu. Wklęsły profil części skrawającej tworzy wypukły promień na obrabianym elemencie. Rozmiar dobiera się według promienia R, średnicy chwytu D oraz długości całkowitej L.

Zastosowanie i materiały obrabiane

Narzędzie służy do obróbki kształtowej oraz wykonywania promieni zewnętrznych na krawędziach. Jest przeznaczone do frezarek CNC, centrów obróbczych i maszyn grawerskich z odpowiednim mocowaniem narzędzia.

MateriałZastosowanie
AluminiumWykonywanie promieni na zewnętrznych krawędziach detalu.
Miedź i mosiądzObróbka kształtowa metali nieżelaznych.
Tworzywa sztuczneZaokrąglanie krawędzi PLEXI, PVC, POM i PE.
SklejkaKształtowanie promieni na krawędziach elementów ze sklejki.

Budowa i specyfikacja

ParametrWykonanie
Materiał narzędziaVHM — monolityczny węglik spiekany
PowłokaBez powłoki
Liczba ostrzy4
Profil części roboczejWklęsły, promieniowy ćwiartkowy
PromieńR0,2–R8, zależnie od wybranego rozmiaru
Chwyt DWalcowy, Ø4–Ø20 mm, zależnie od wybranego rozmiaru
Długość całkowita L50–100 mm, zależnie od wybranego rozmiaru

Część skrawająca i chwyt stanowią jedno narzędzie z węglika spiekanego. Cztery ostrza wykonują profilowanie krawędzi, a walcowy chwyt służy do mocowania w oprawce. Średnica D podana w oznaczeniu jest średnicą chwytu.

Wklęsły profil frezu i promień na detalu

Promień R określa zaokrąglenie wykonywane na zewnętrznej krawędzi. Wklęsły kształt ostrzy odpowiada wypukłemu profilowi otrzymywanemu na detalu. Określenie „wklęsły” opisuje geometrię frezu, natomiast zastosowaniem narzędzia jest tworzenie promieni zewnętrznych.

Dobierając frez, zacznij od promienia wymaganego na rysunku części. Następnie sprawdź średnicę chwytu, długość całkowitą i dostęp do obrabianej krawędzi. Promień R oraz średnica D opisują różne wymiary i nie są ze sobą zamienne.

Jak czytać oznaczenie rozmiaru

Przykład: D4xR1x50L. Wszystkie wymiary podano w milimetrach. Kolejność oznaczeń to średnica chwytu, promień oraz długość całkowita.

Fragment koduZnaczenie
D4Średnica walcowego chwytu: Ø4 mm
R1Promień profilu: R1
50LDługość całkowita frezu: 50 mm

Długość L obejmuje całe narzędzie, od końca części skrawającej do końca chwytu. Nie oznacza długości ostrzy. Rozmiar wybierz z listy dostępnej przy produkcie i sprawdź cały kod przed zamówieniem.

Mocowanie i przygotowanie do pracy

  • Dobierz mocowanie do średnicy D. Walcowy chwyt musi pasować do oprawki narzędziowej.
  • Ustaw odpowiednie wysunięcie. Zbyt duży wysięg zmniejsza sztywność, a zbyt mały może ograniczyć dostęp do detalu i powodować kolizję.
  • Zamocuj narzędzie stabilnie. Dokręcanie wykonuj zgodnie z wymaganiami stosowanej oprawki.
  • Sprawdź przestrzeń roboczą. Przed rozpoczęciem obróbki wyklucz kolizje narzędzia, oprawki i elementów mocujących detal.

Frez jest przeznaczony do pracy na obrabiarkach CNC. Nie stosuj go w ręcznych wiertarkach, wiertarkach stołowych ani ręcznie prowadzonych urządzeniach. Narzędzie ma indywidualne opakowanie z tworzywa.

Najczęstsze pytania

Czy wklęsły frez wykonuje wklęsły rowek?
Jego przeznaczeniem jest wykonywanie promieni zewnętrznych. Wklęsły profil narzędzia tworzy wypukłe zaokrąglenie na krawędzi detalu.

Co oznacza litera R?
To promień profilu skrawającego i wykonywanego zaokrąglenia. Wartość podano w milimetrach.

Do którego wymiaru dobrać oprawkę?
Do średnicy walcowego chwytu oznaczonej literą D.

Ile ostrzy ma frez?
Każdy rozmiar w tej serii ma cztery ostrza.

Czy L jest długością części skrawającej?
L oznacza długość całkowitą narzędzia, razem z chwytem.
