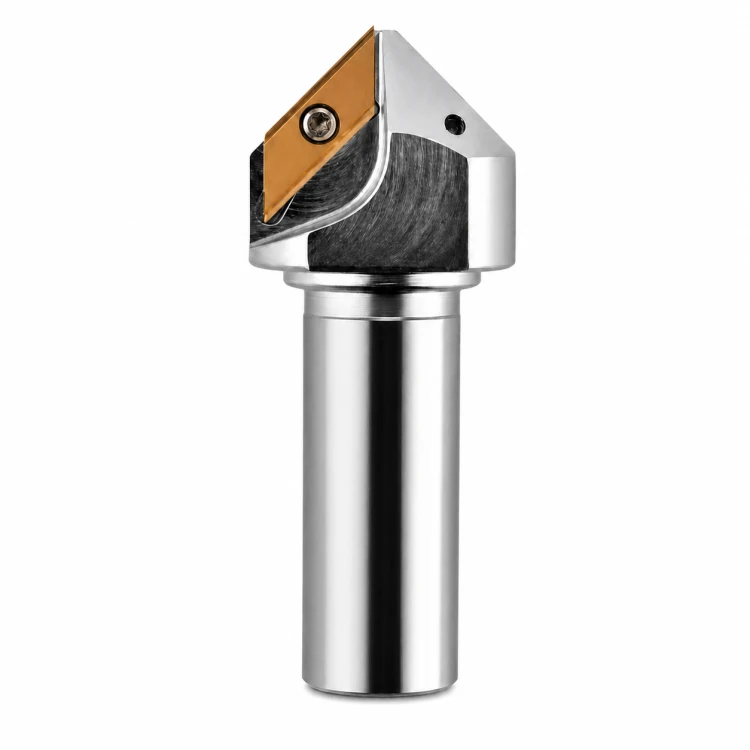

Frez składany do fazowania ECC17005R / ECC31005R, kąty 15-75°, na płytki XCET170404 / XCET310404
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Zapytaj o produkt
Administratorem danych osobowych jest Kortools. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: 3084-7065F
Opis produktu

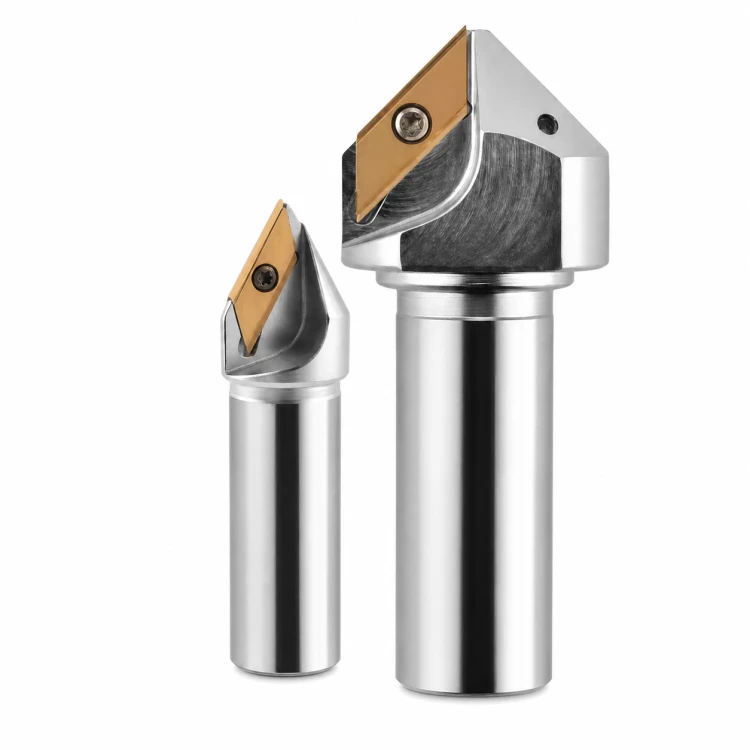

Frez składany do fazowania ECC17005R / ECC31005R do wykonywania faz, ukosowania krawędzi i gratowania na frezarkach oraz centrach obróbczych CNC. Seria obejmuje korpusy z kątem jednostronnym od 15° do 75°, chwytami walcowymi Ø12-32 mm oraz wersje standardowe, wydłużone i regulowane AP. Wymienna płytka skrawająca pozwala szybko przywrócić ostrość narzędzia bez wymiany całego korpusu. Oferta obejmuje jeden korpus frezu bez płytek skrawających.
Zastosowanie
- Wykonywanie faz technologicznych i montażowych na krawędziach detali.
- Ukosowanie krawędzi oraz przygotowanie ich do dalszych operacji, w tym spawania.
- Gratowanie i łamanie ostrych krawędzi po frezowaniu, wierceniu lub cięciu.
- Obróbka konturów na frezarkach i centrach obróbczych CNC.
- Praca w stali, stali nierdzewnej, żeliwie, aluminium i innych materiałach po dobraniu odpowiedniego gatunku oraz geometrii płytki.
Wartość kąta podana w oznaczeniu wariantu jest kątem jednej strony fazy względem osi narzędzia. Przykładowo korpus 45° wykonuje fazę o pełnym kącie 90°.
Specyfikacja
| Parametr | Wartość |
|---|---|
| Typ narzędzia | frez składany do fazowania i gratowania |
| Rodziny korpusów | ECC17005R / ECC31005R |
| Kompatybilne płytki | XCET170404 / XCET310404ER (rodzina XCET310404) |
| Kąty jednostronne | 15°-75° (zależnie od wariantu) |
| Pełny kąt fazy | 30°-150° (dwukrotność kąta jednostronnego) |
| Średnica chwytu | Ø12, Ø16, Ø20, Ø25 lub Ø32 mm |
| Liczba ostrzy | 1, 2 lub 3 - zależnie od wariantu |
| Wersje | standardowe, wydłużone L160/L200 oraz regulowane AP |
| Zakres wersji AP | AP 40-81 mm / AP 60-100 mm |
| Sposób mocowania | chwyt walcowy |
Dostępne warianty
| Rodzina | Płytka | Kąty jednostronne | Chwyty | Wykonania |
|---|---|---|---|---|
| ECC17005R | XCET170404 | 30°, 45°, 60° | Ø12, Ø16, Ø25 mm | 2 ostrza; standardowe i wydłużone |
| ECC31005R | XCET310404ER | 15°, 20°, 25°, 30°, 35°, 40°, 45°, 50°, 55°, 60°, 65°, 70°, 75° | Ø20, Ø25, Ø32 mm | 1, 2 lub 3 ostrza; standardowe, L160/L200 i AP |

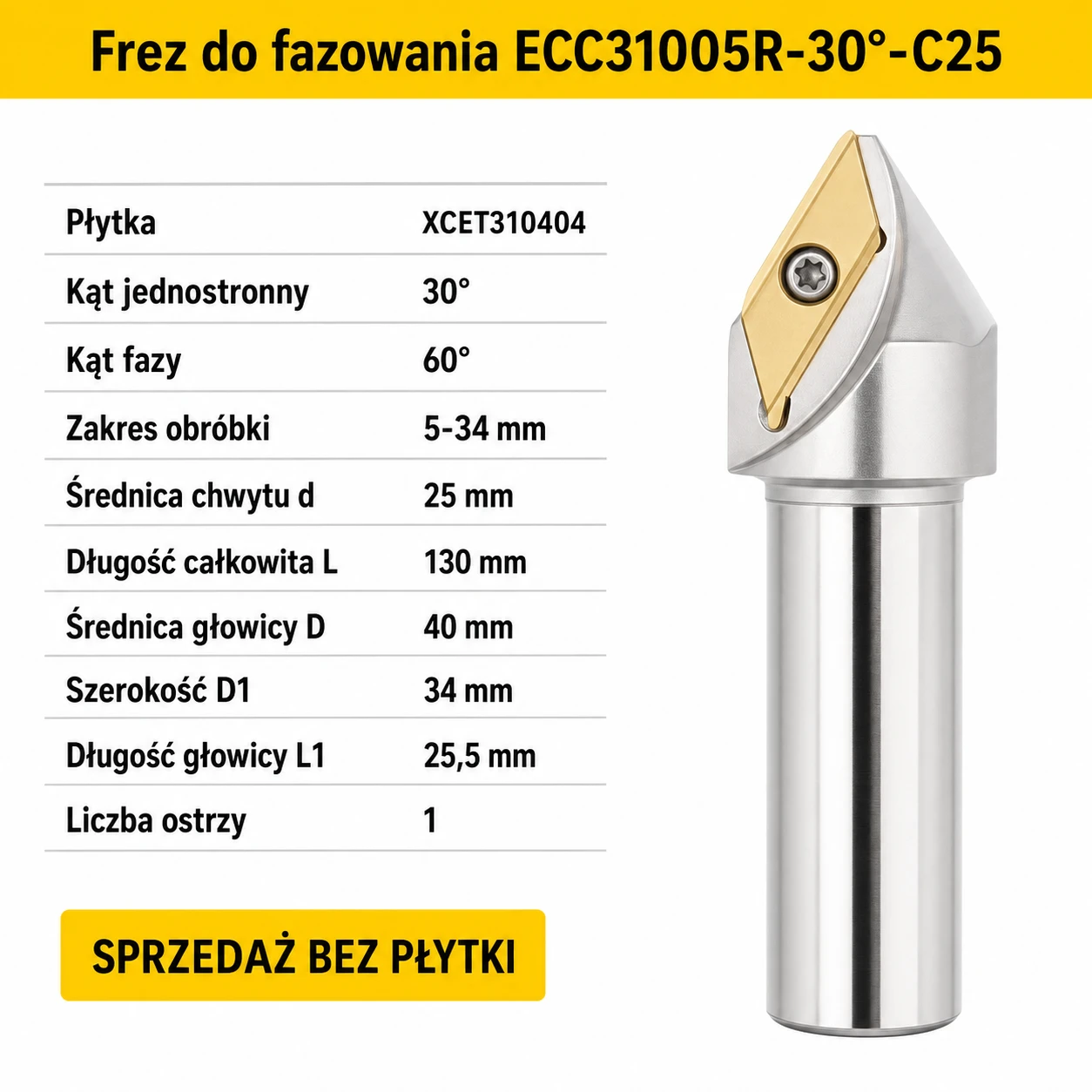

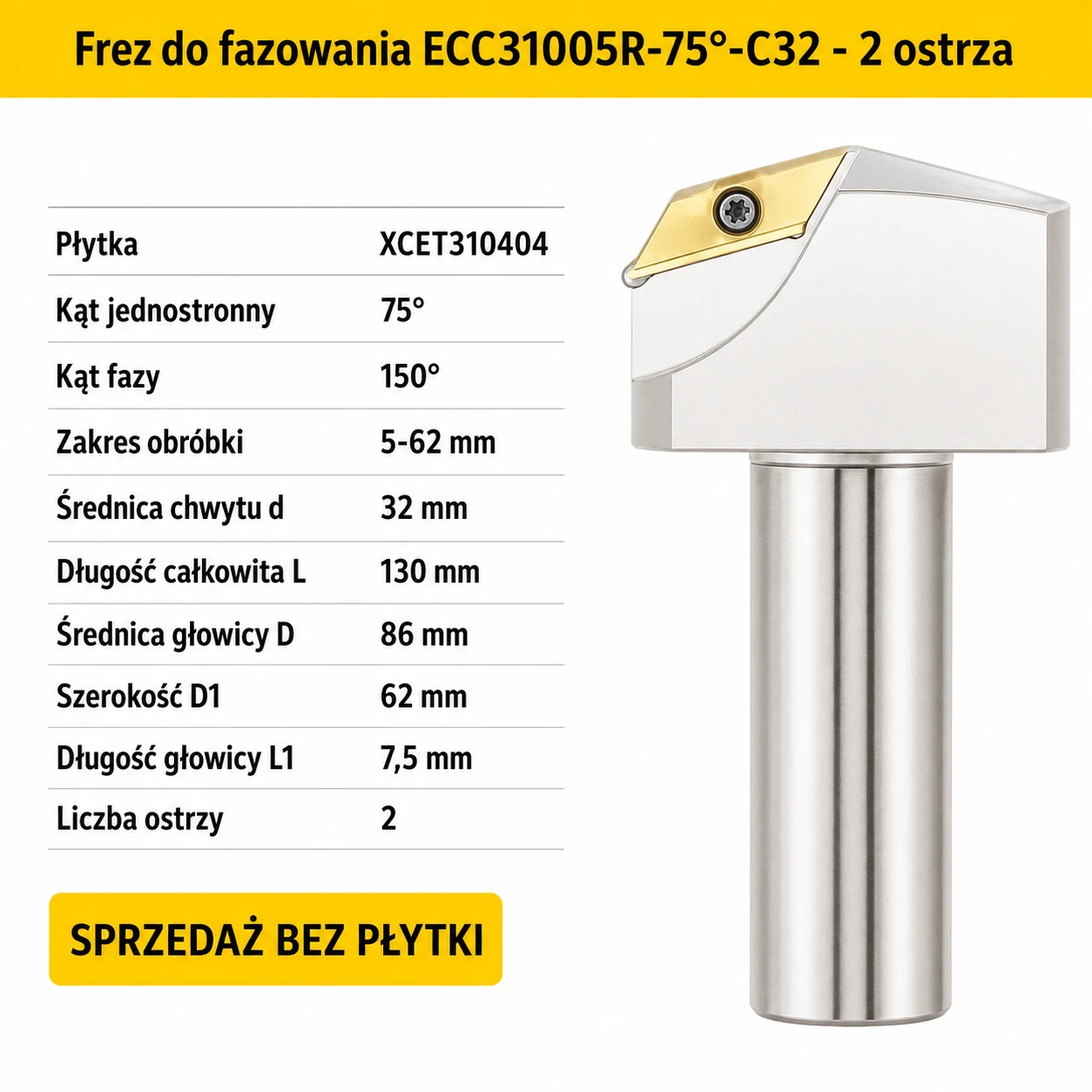

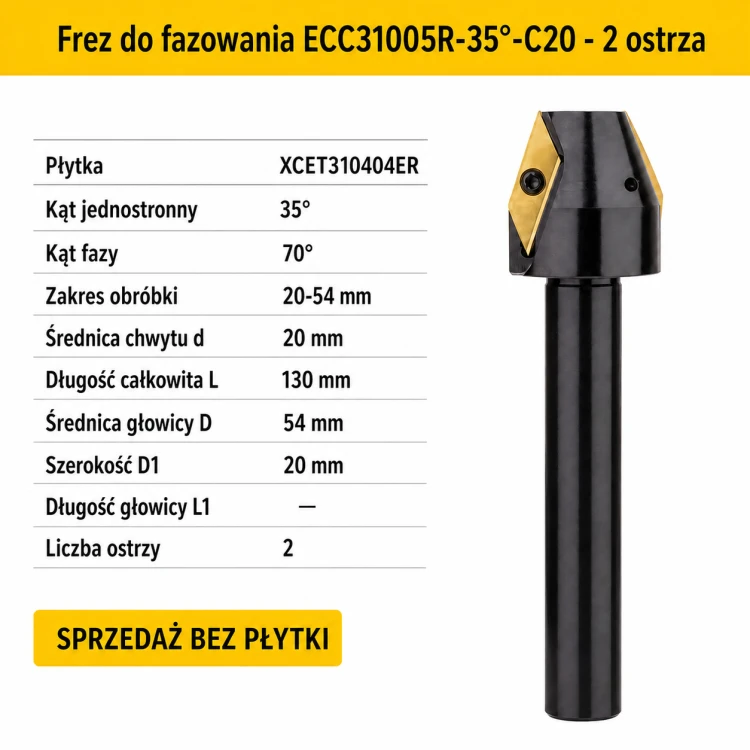

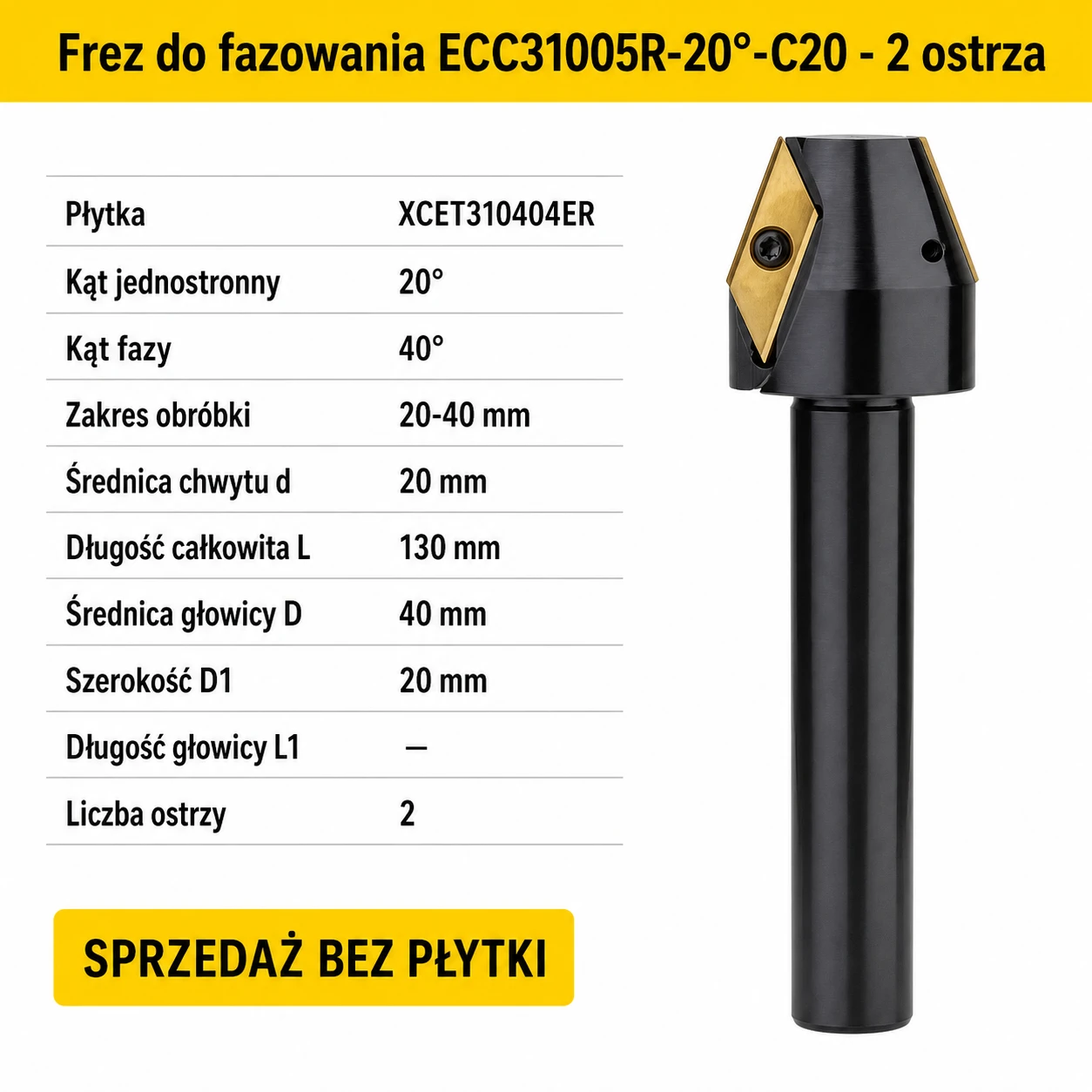

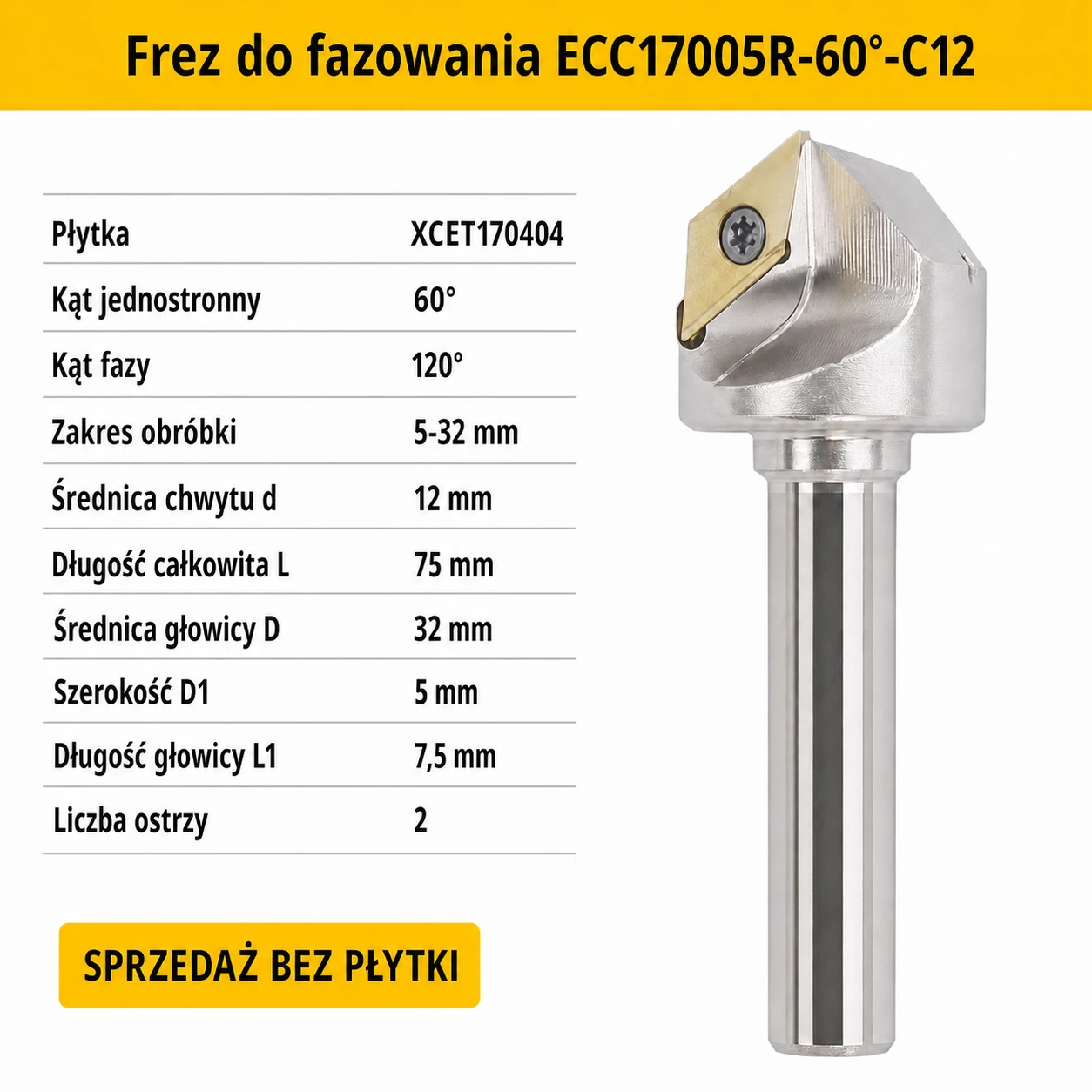

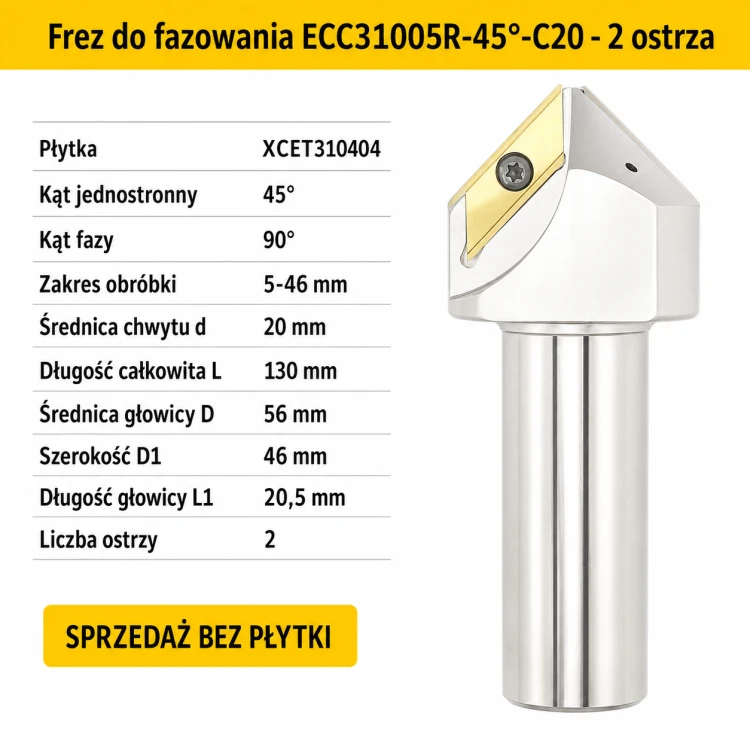

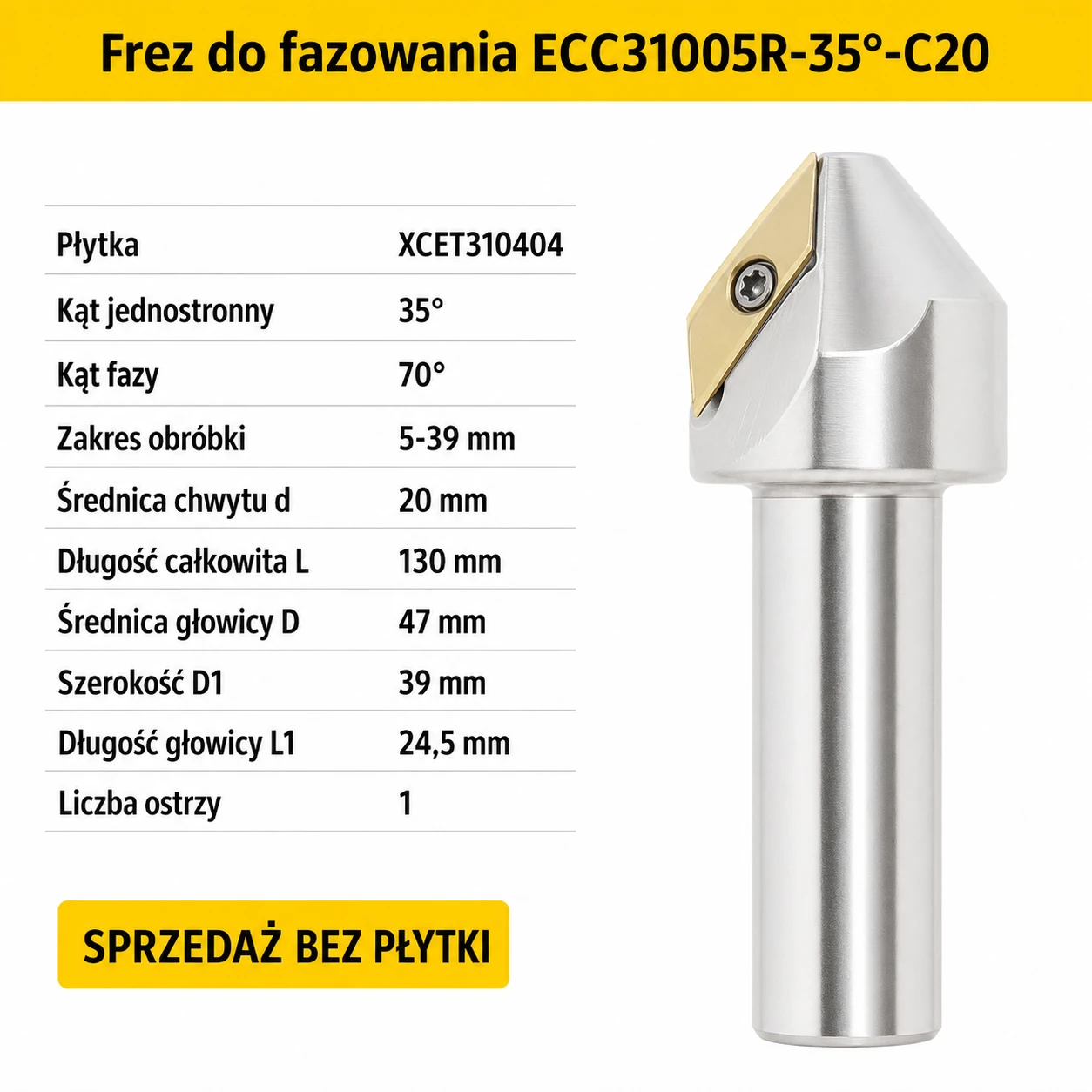

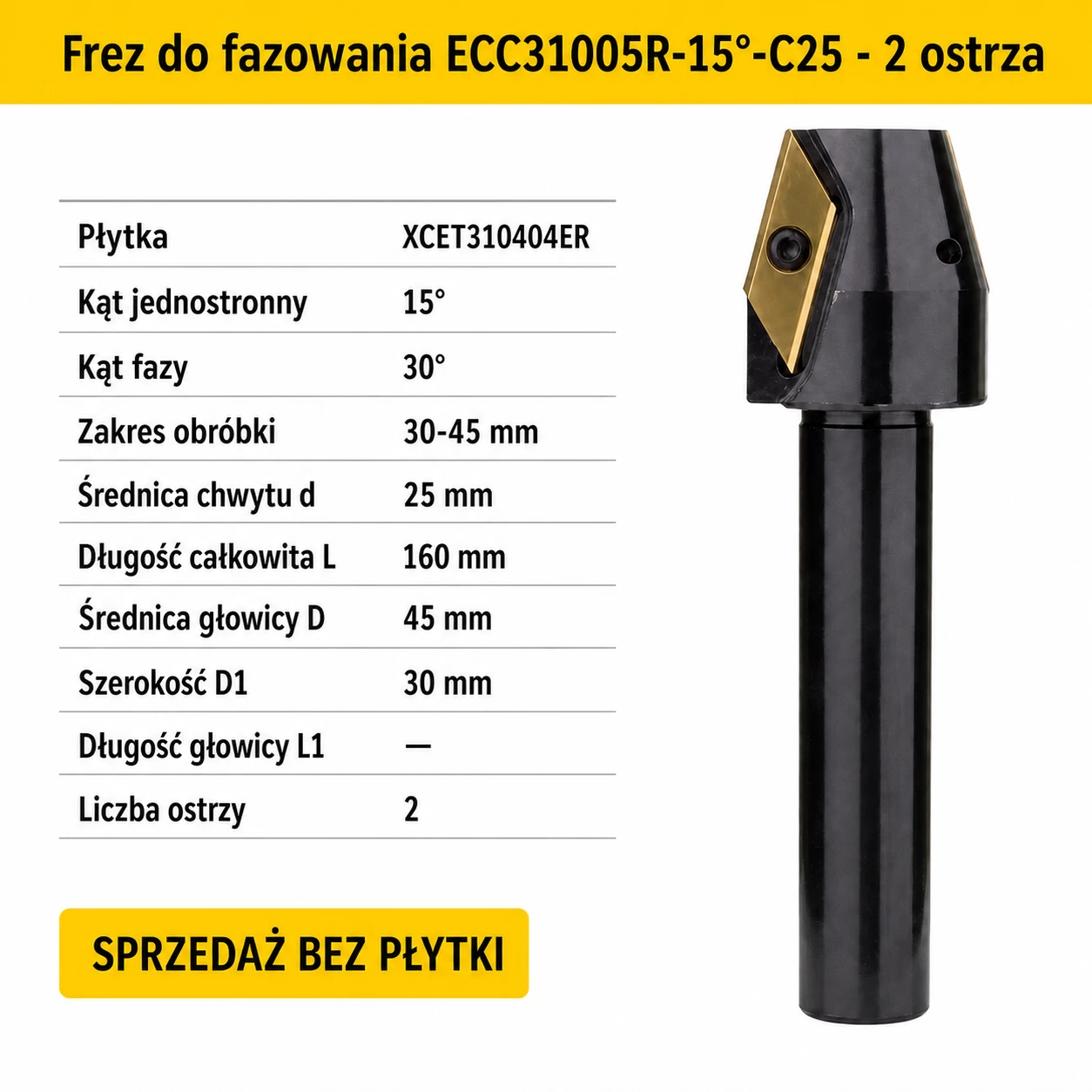

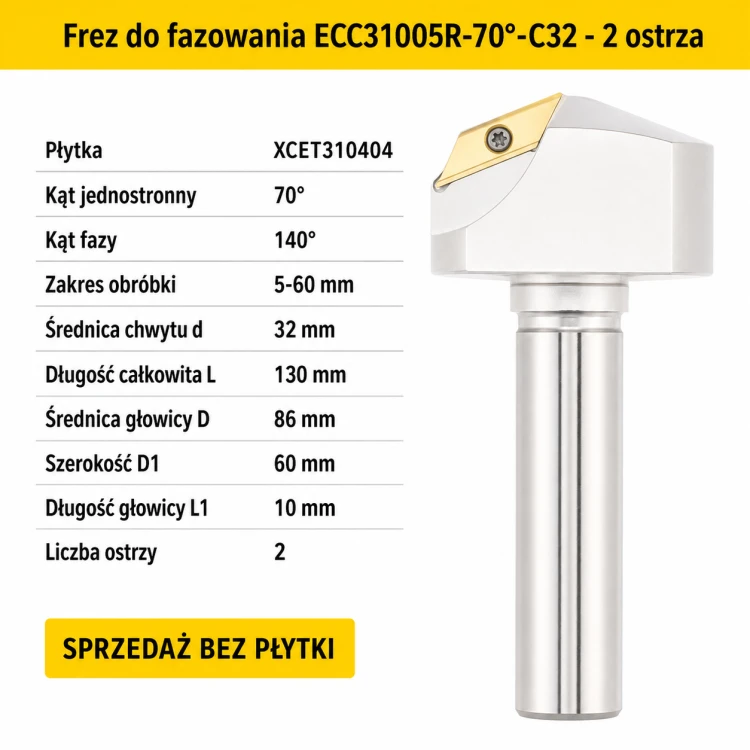

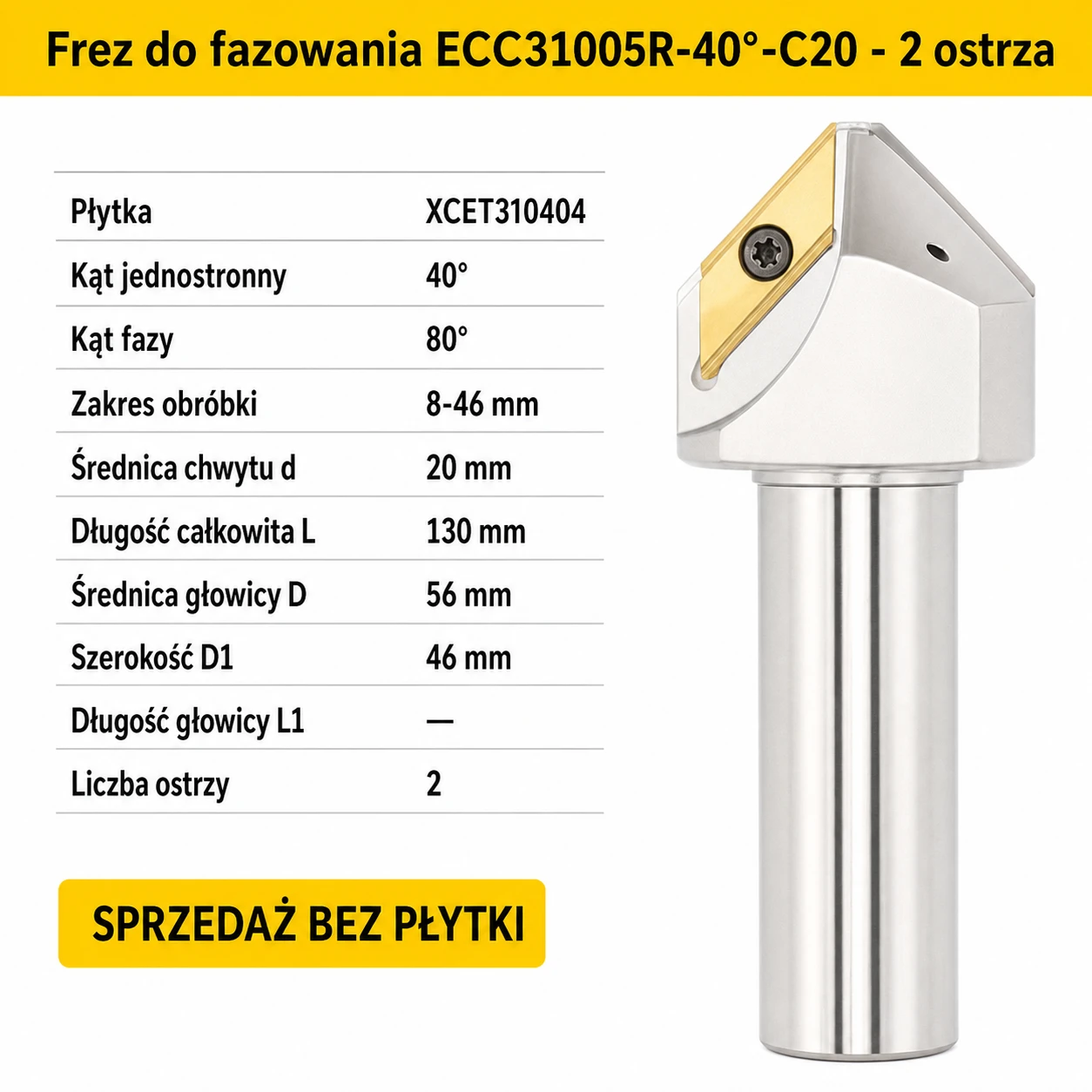

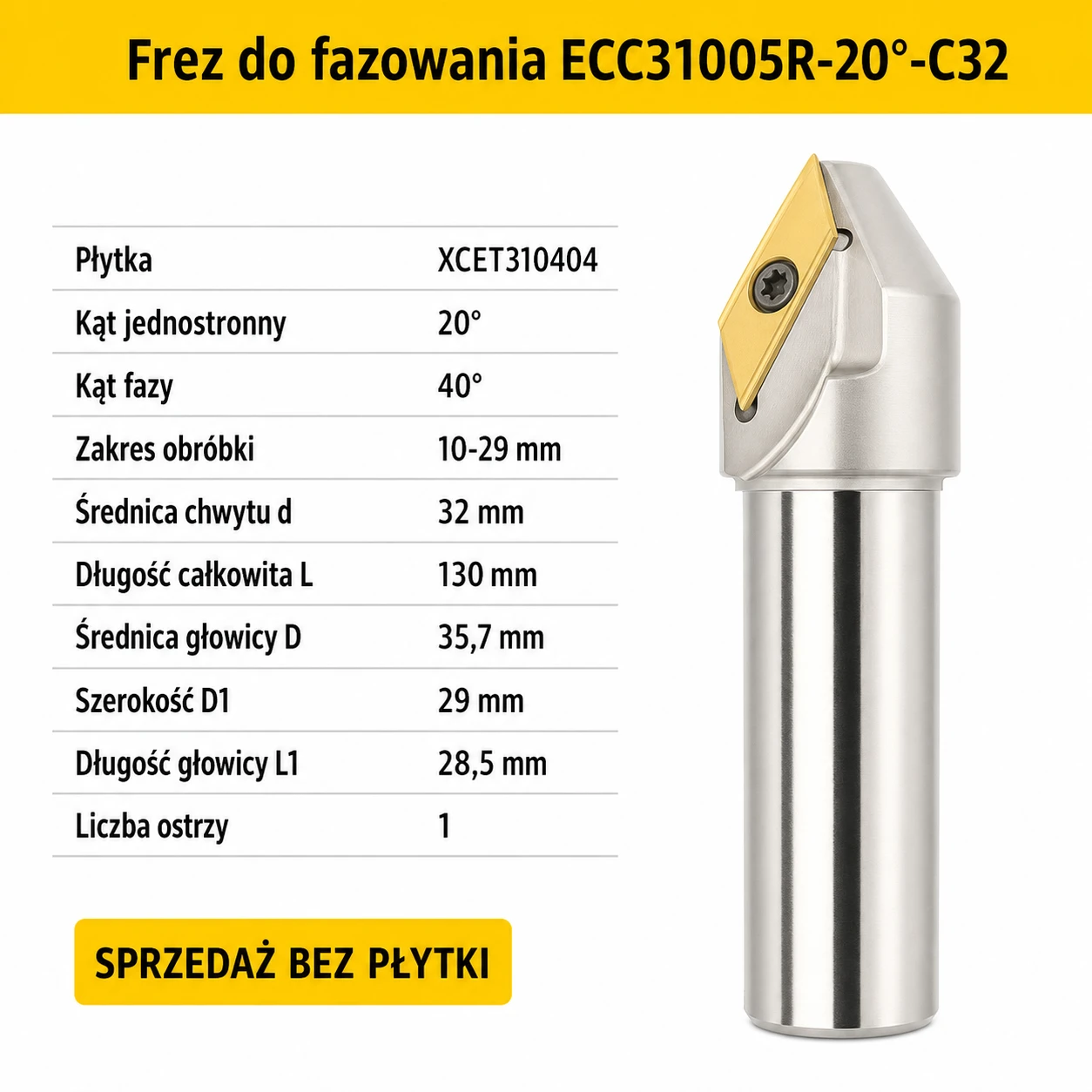

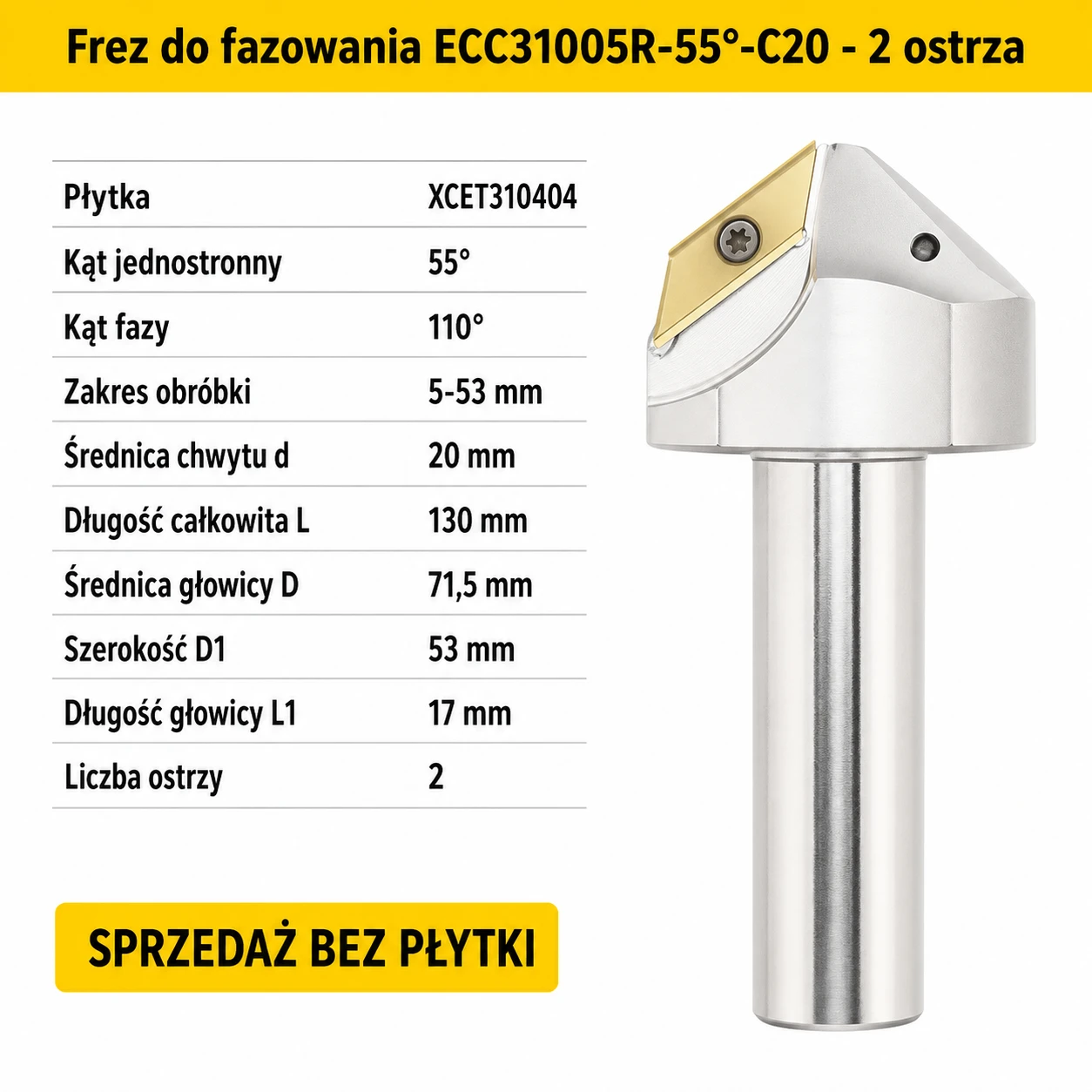

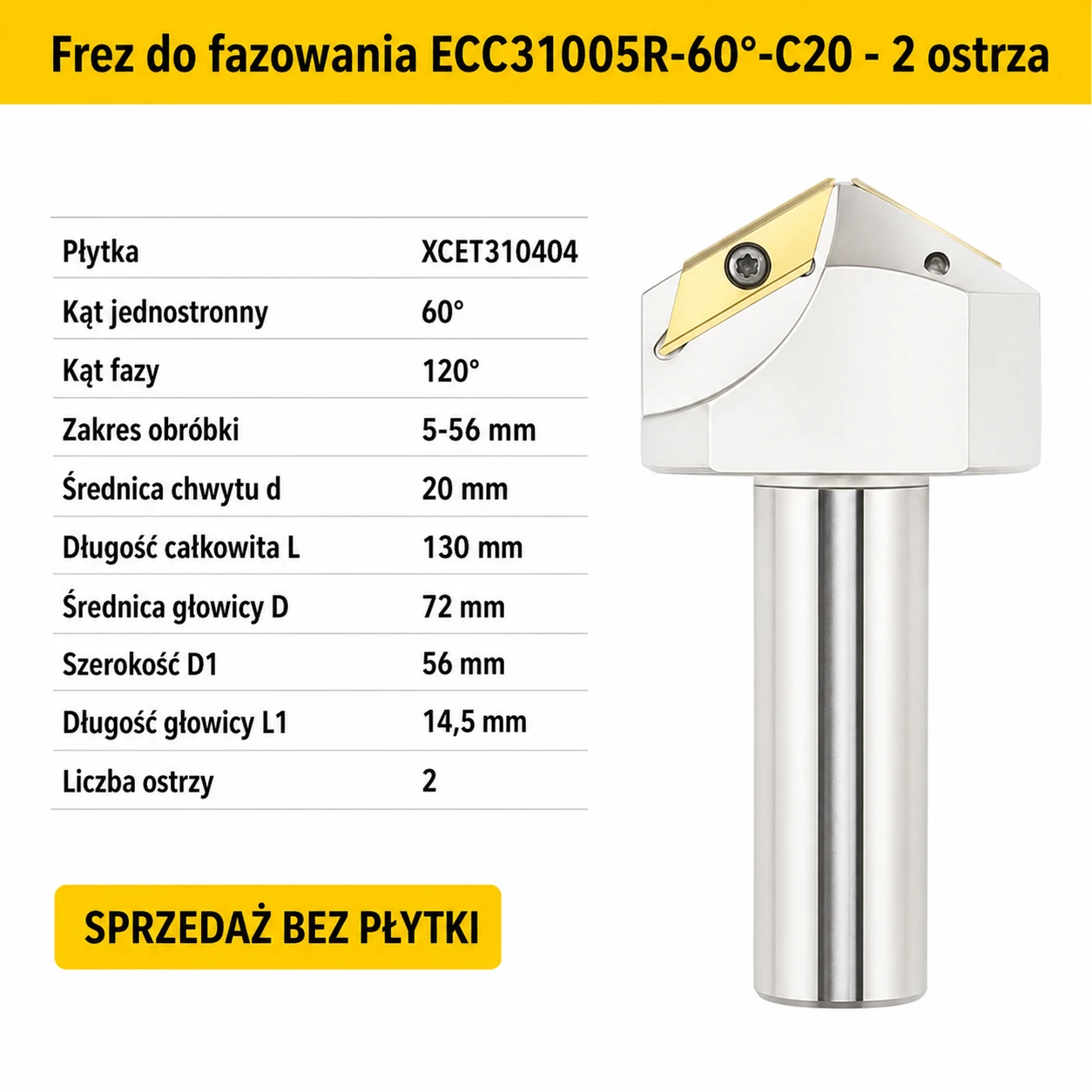

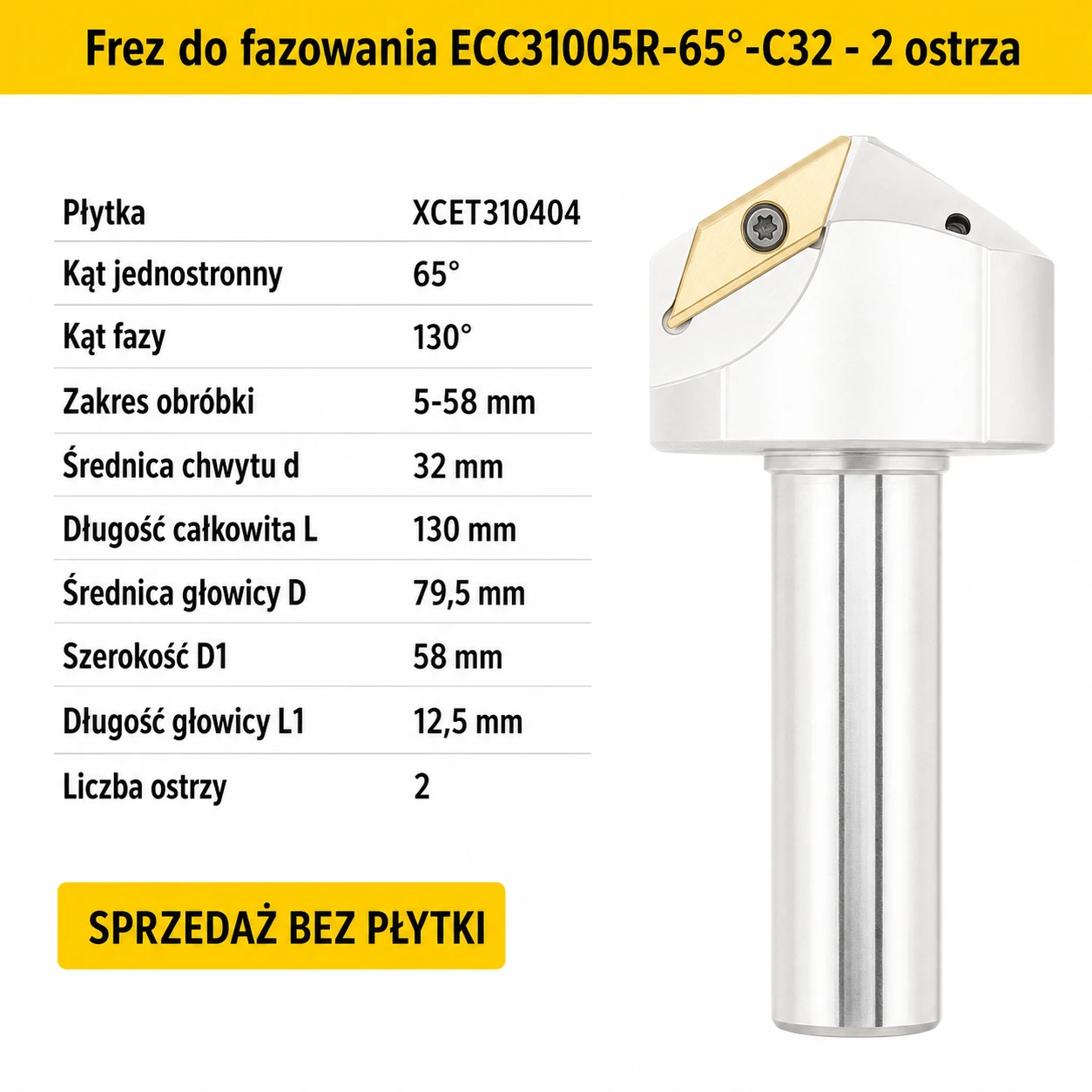

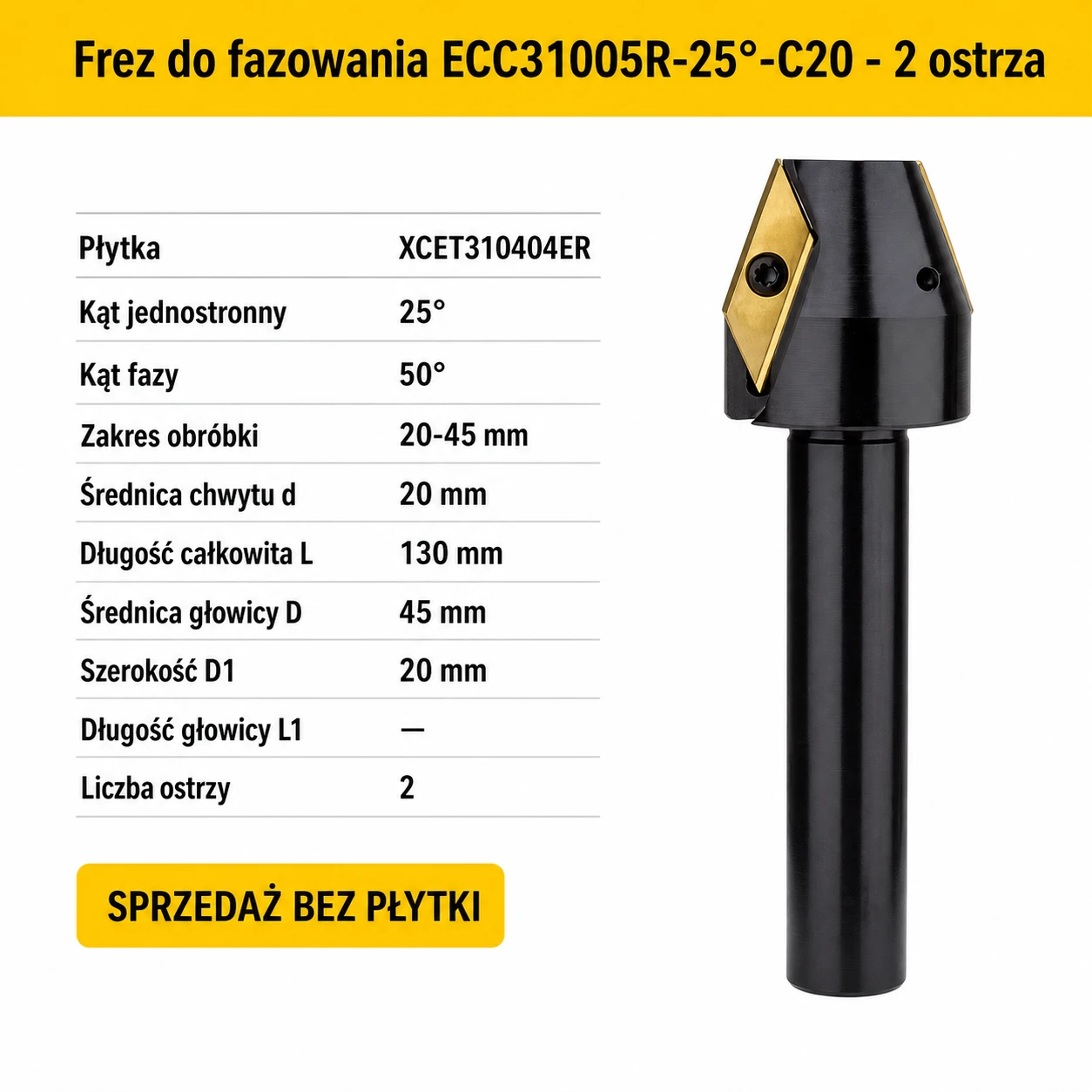

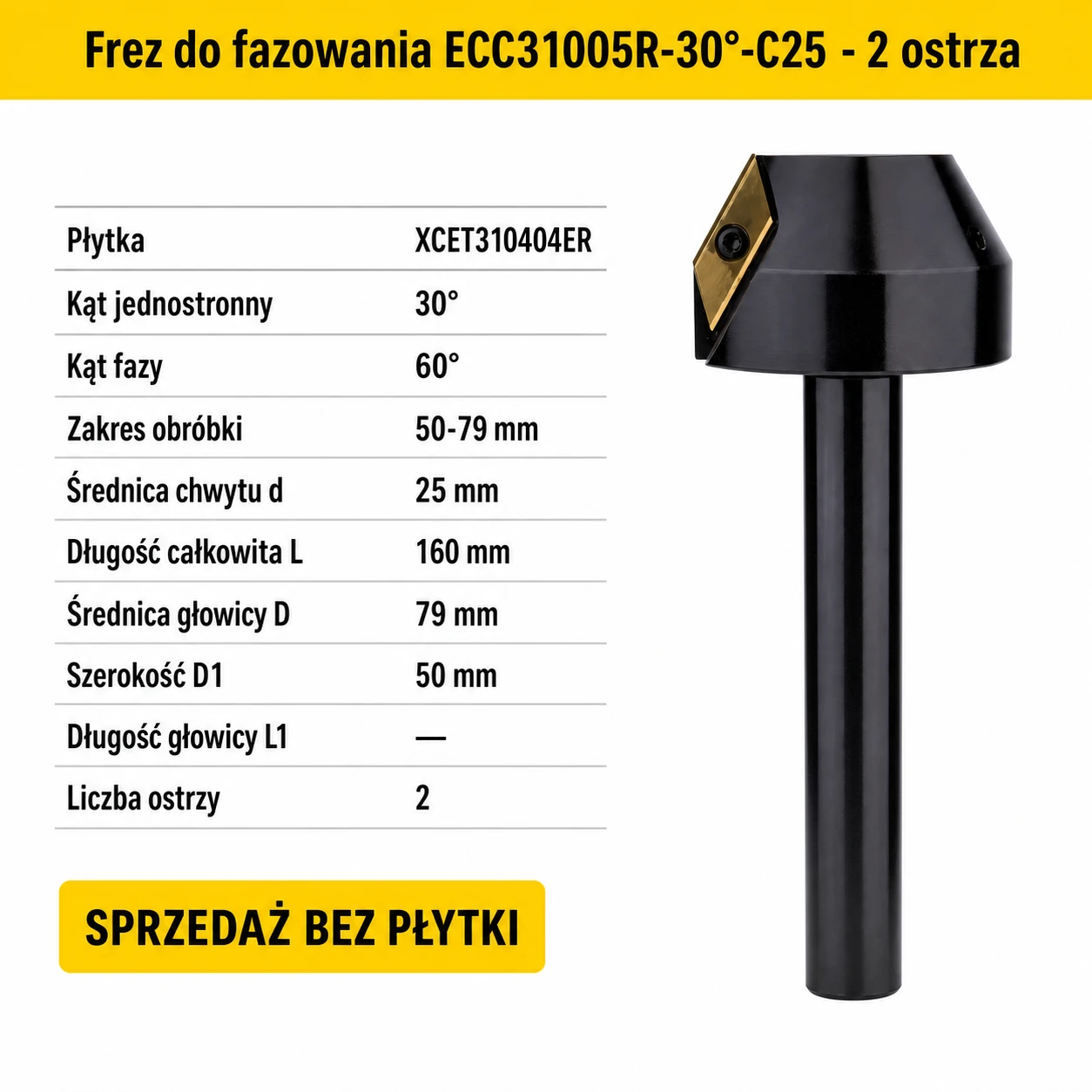

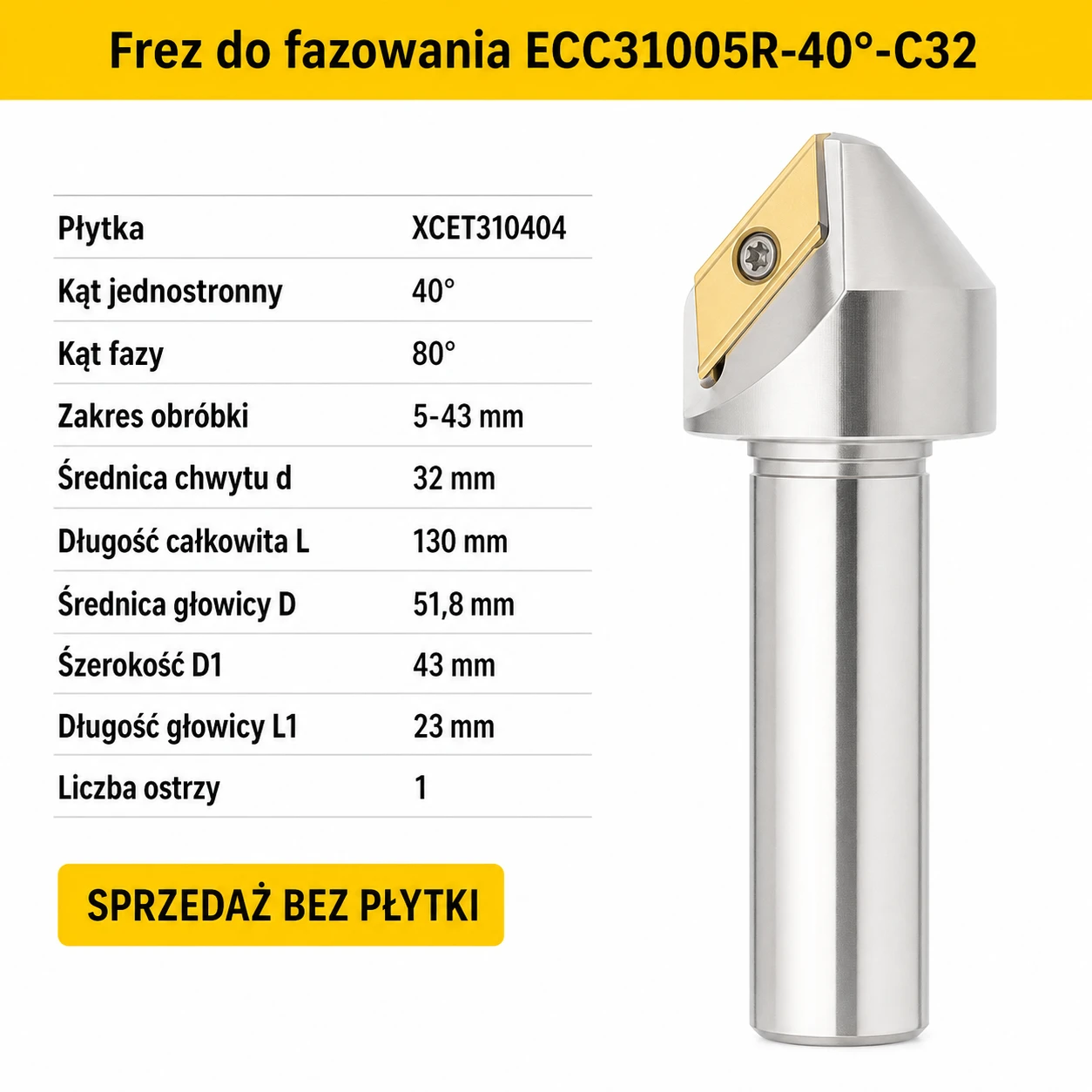

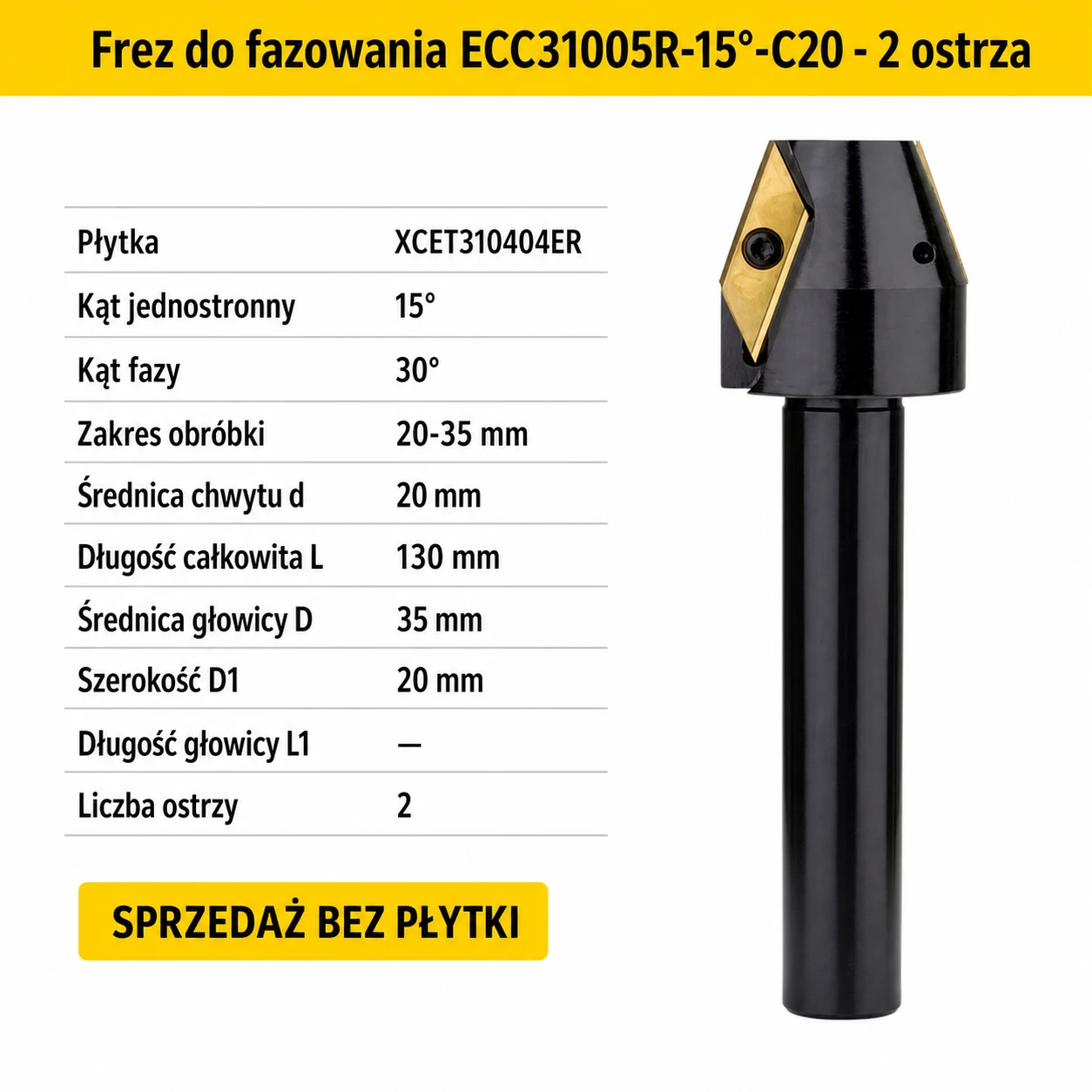

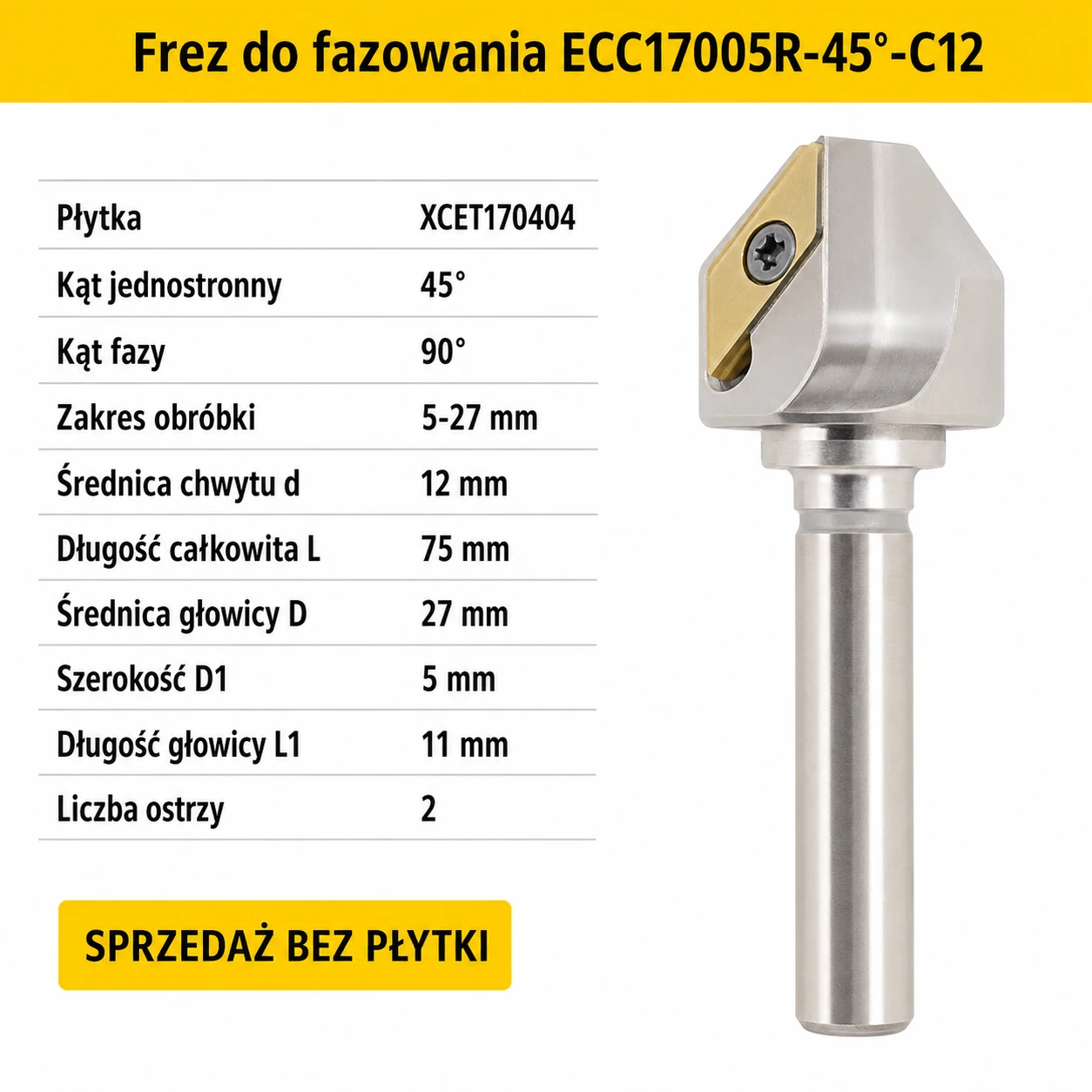

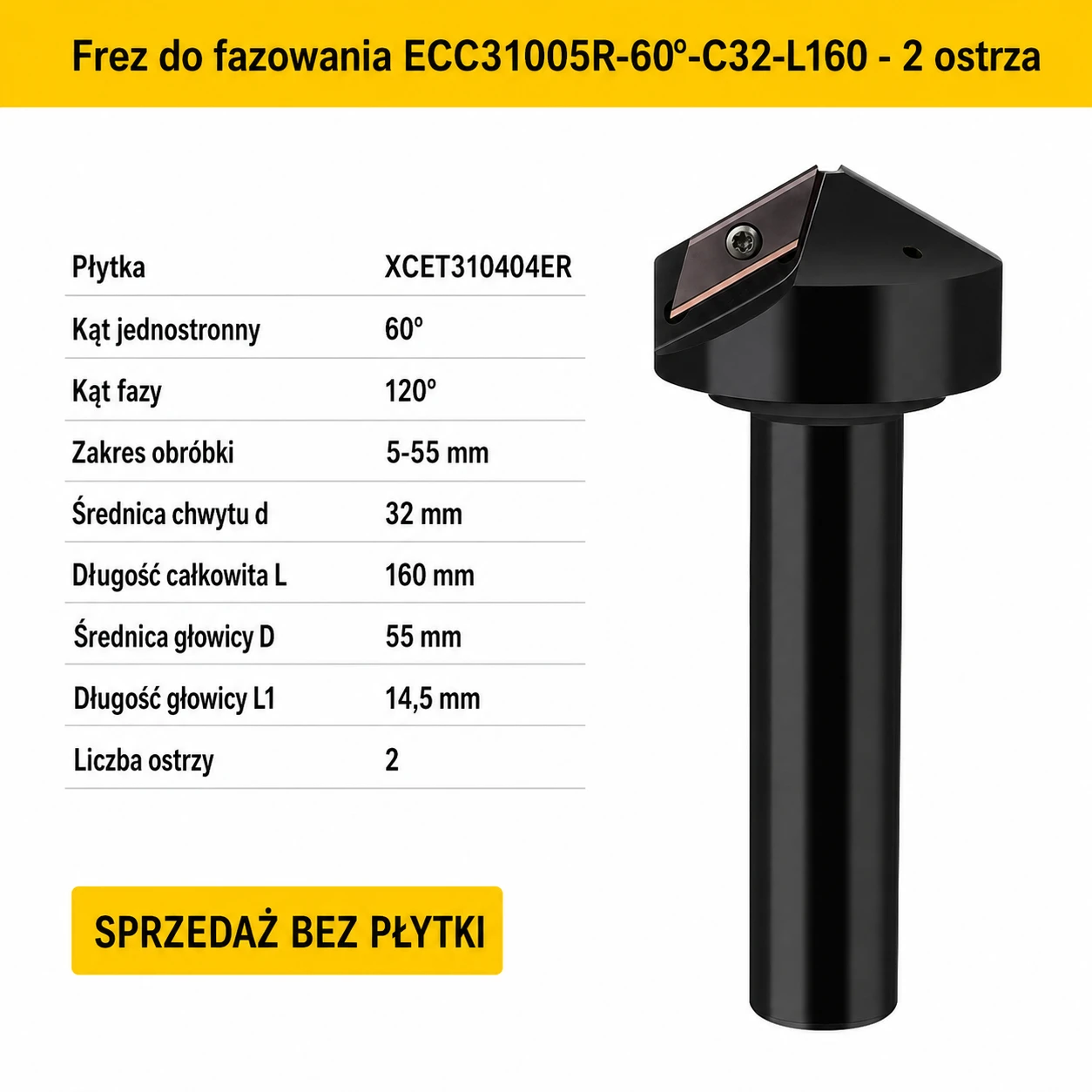

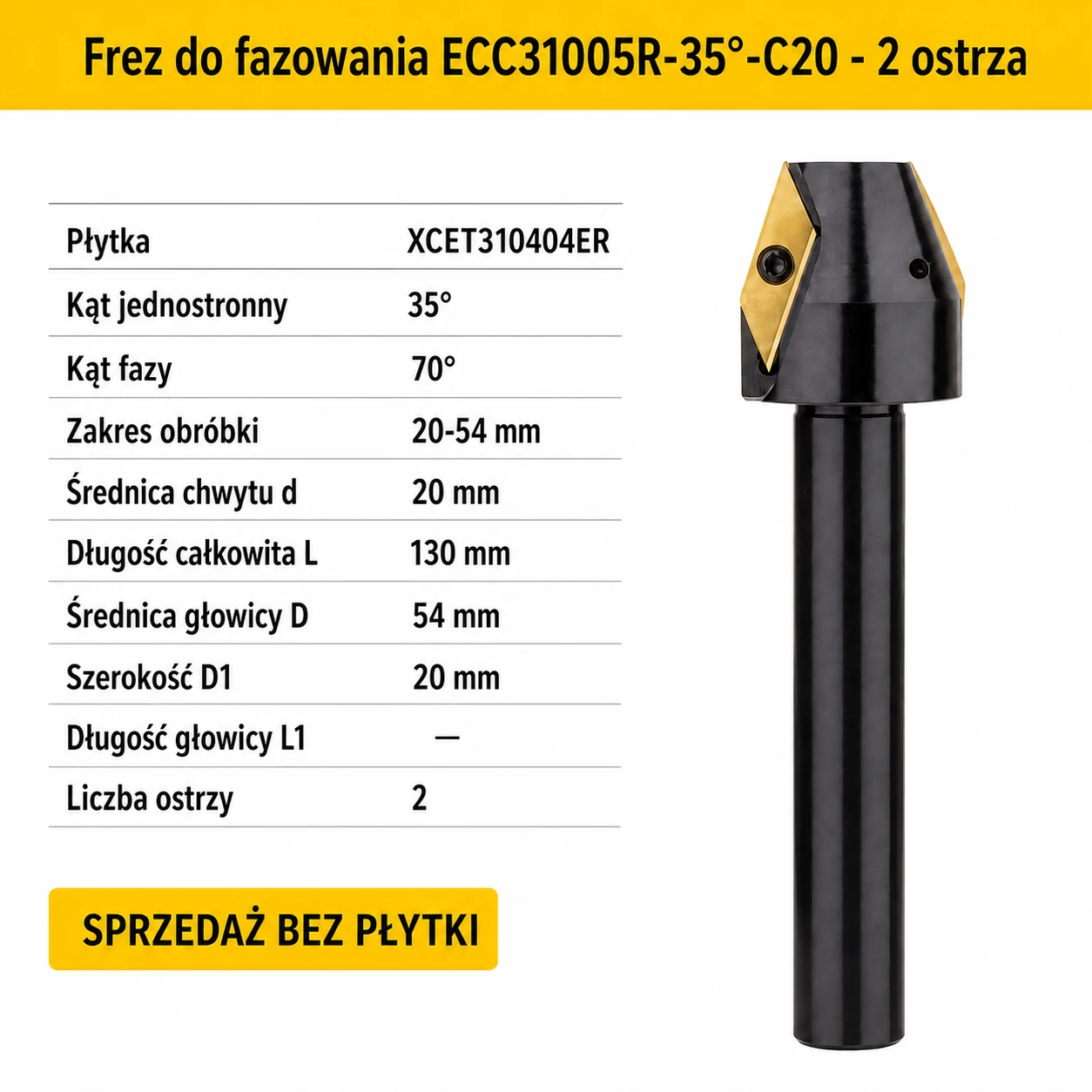

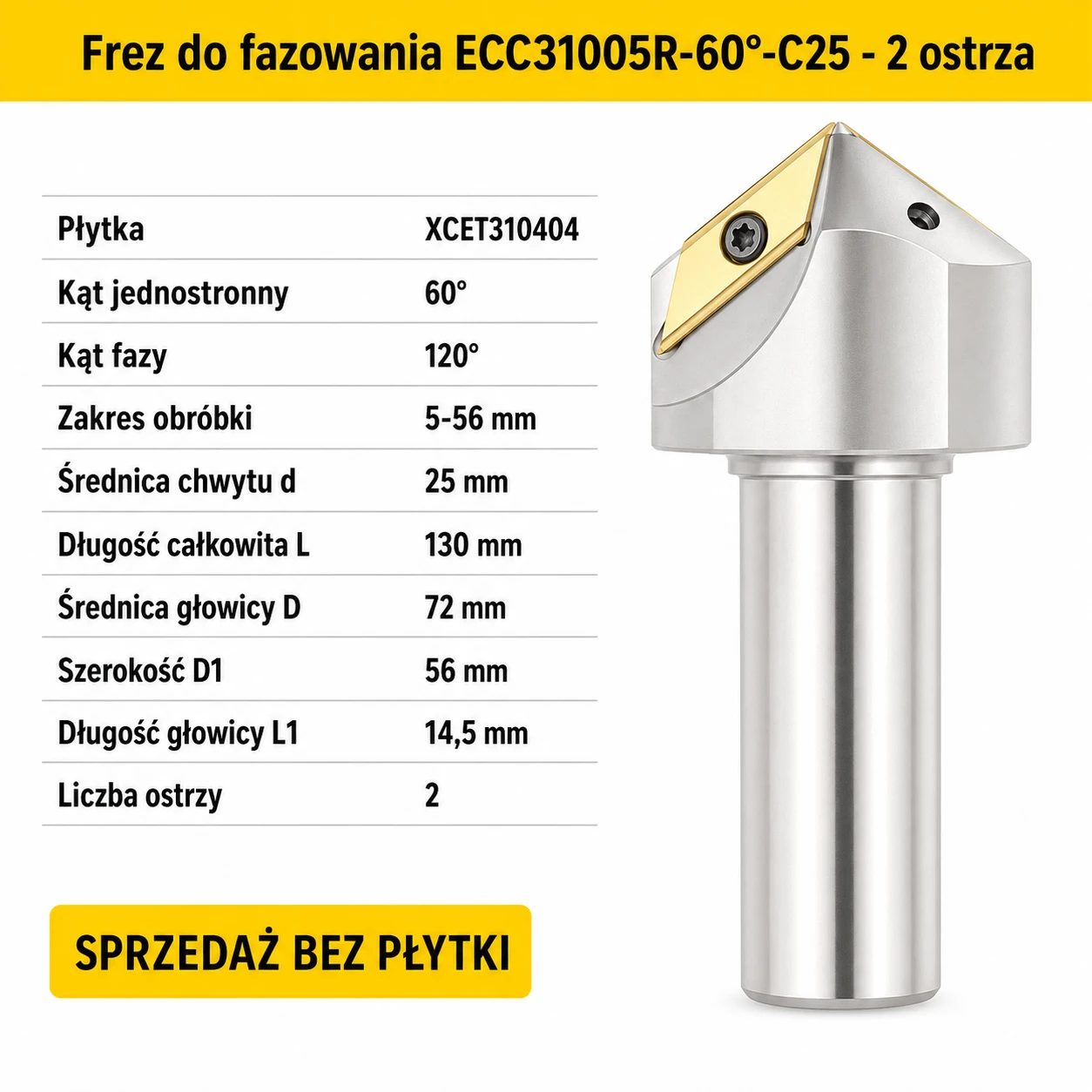

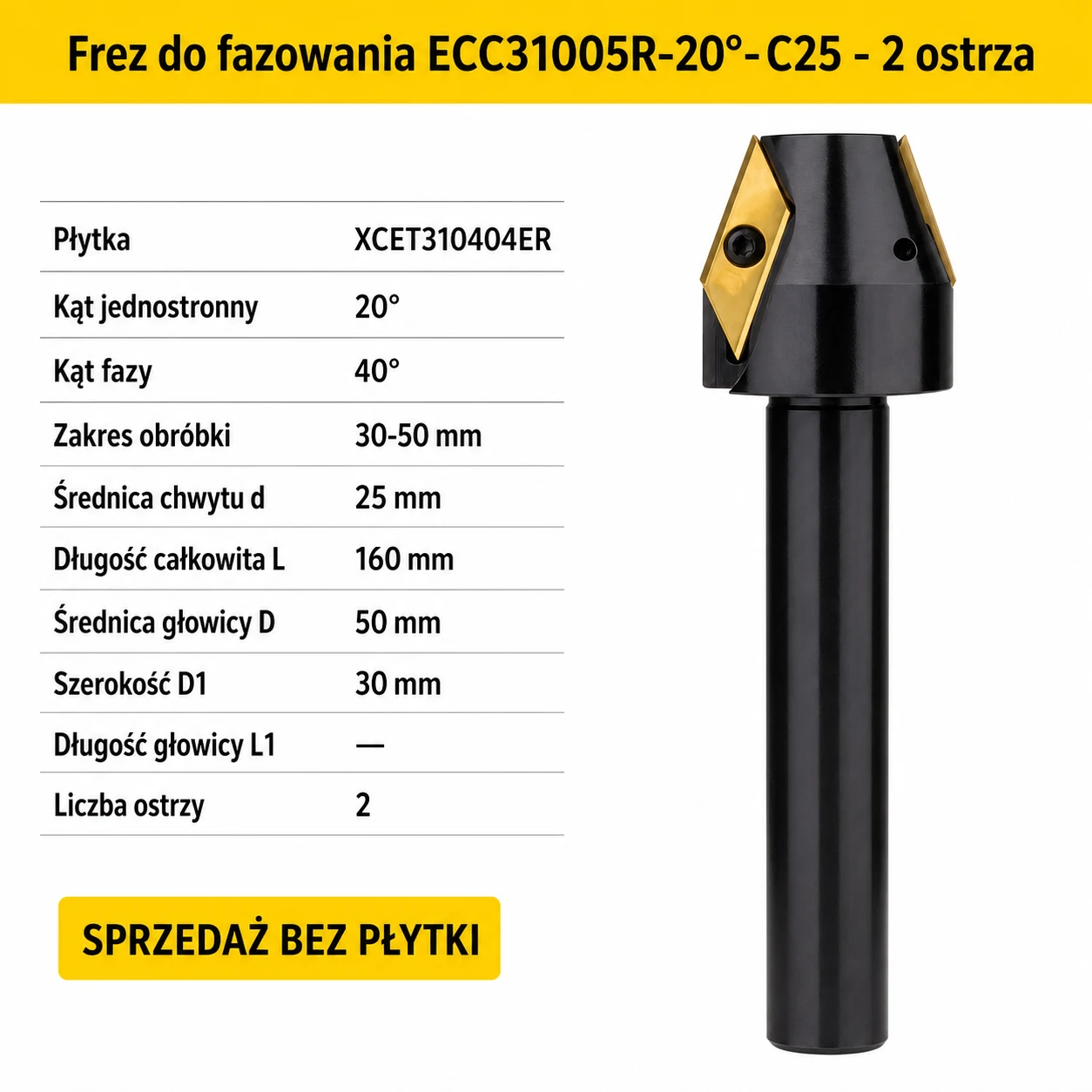

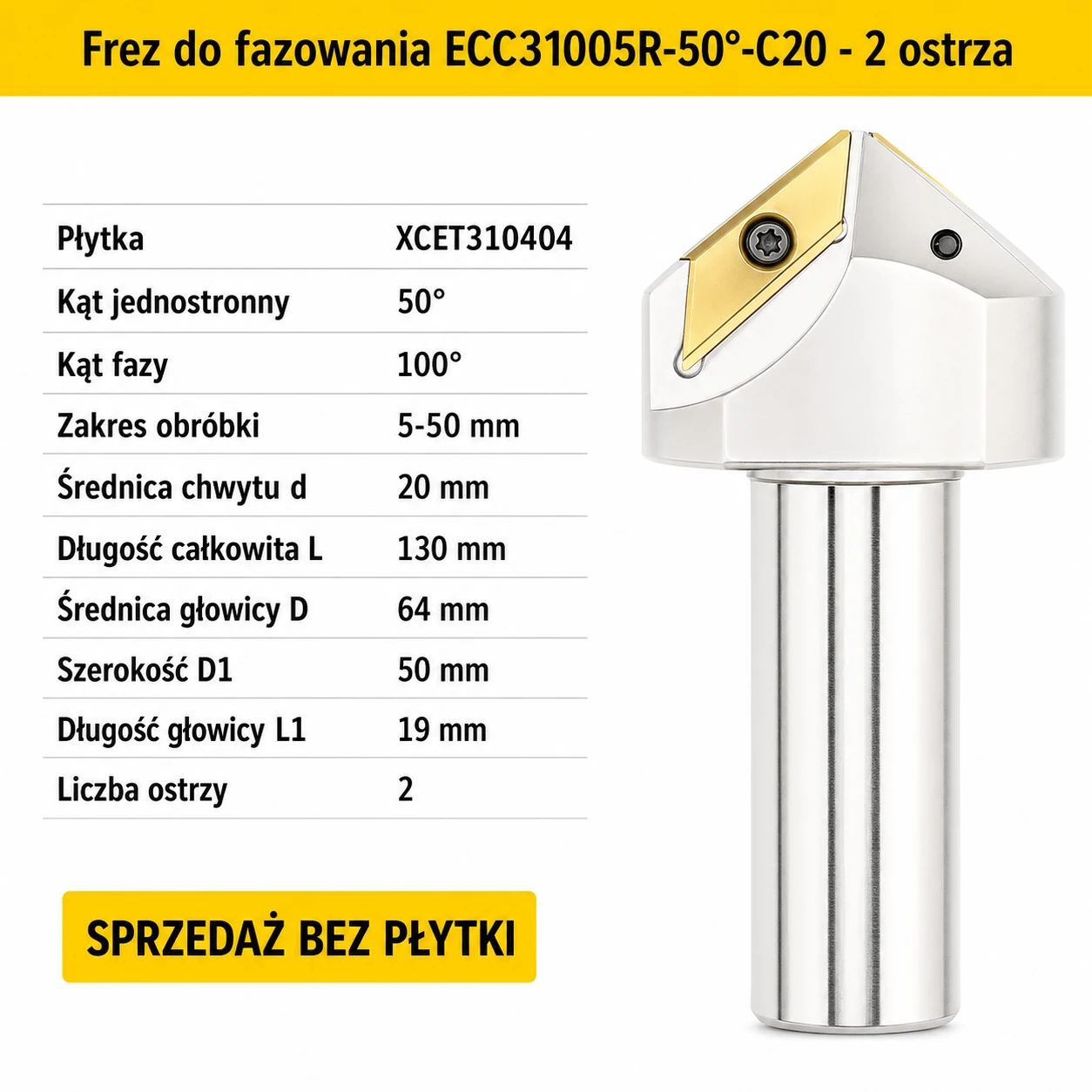

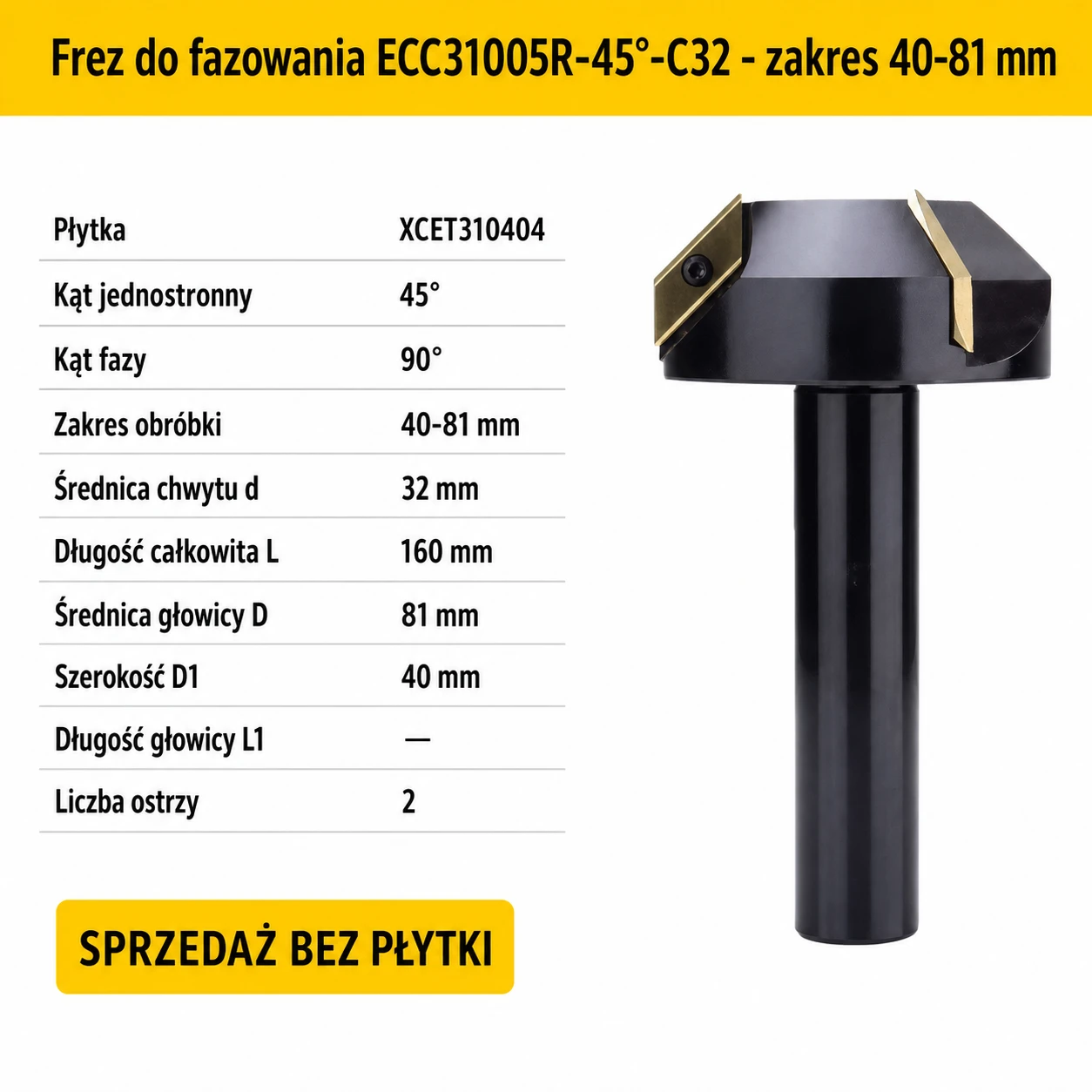

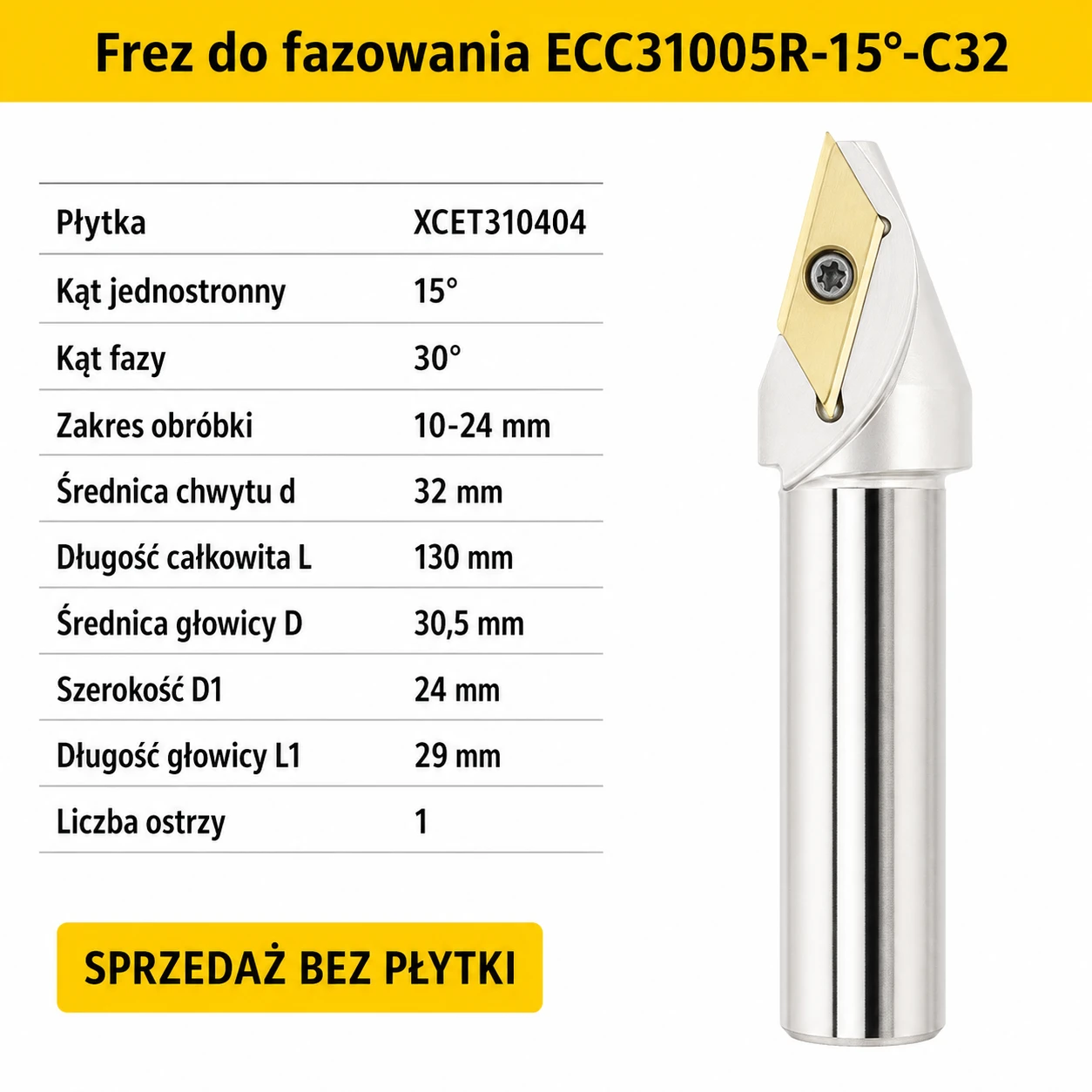

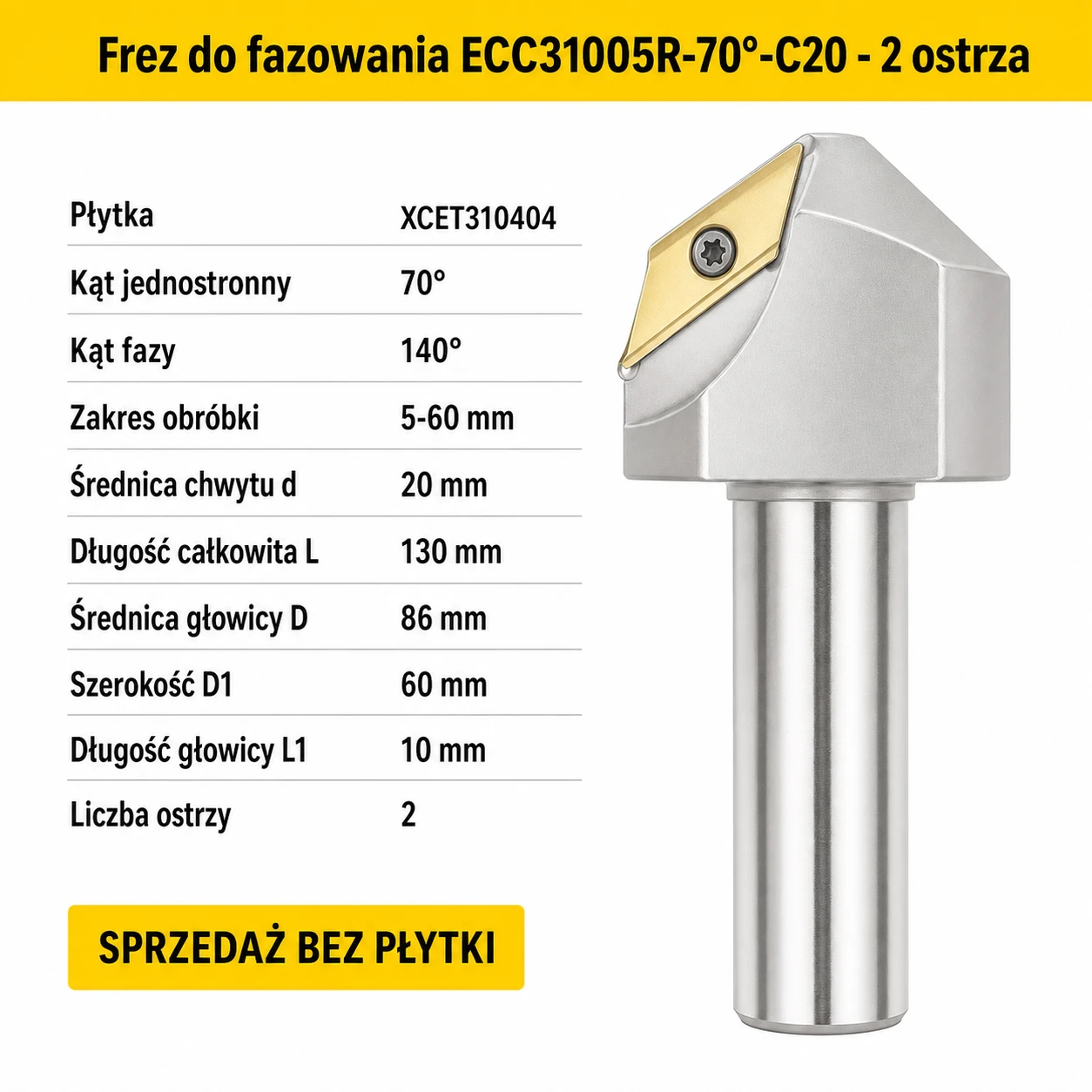

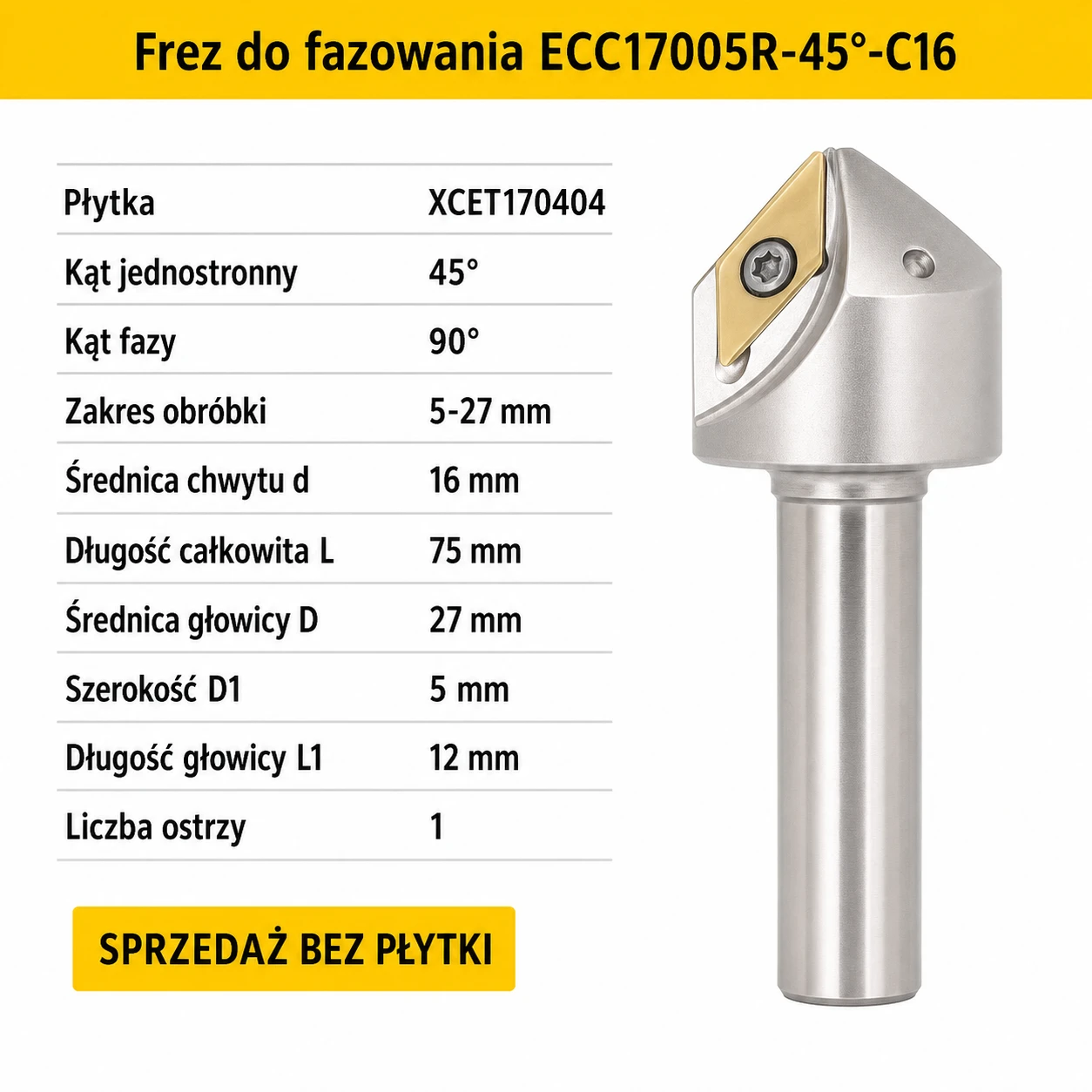

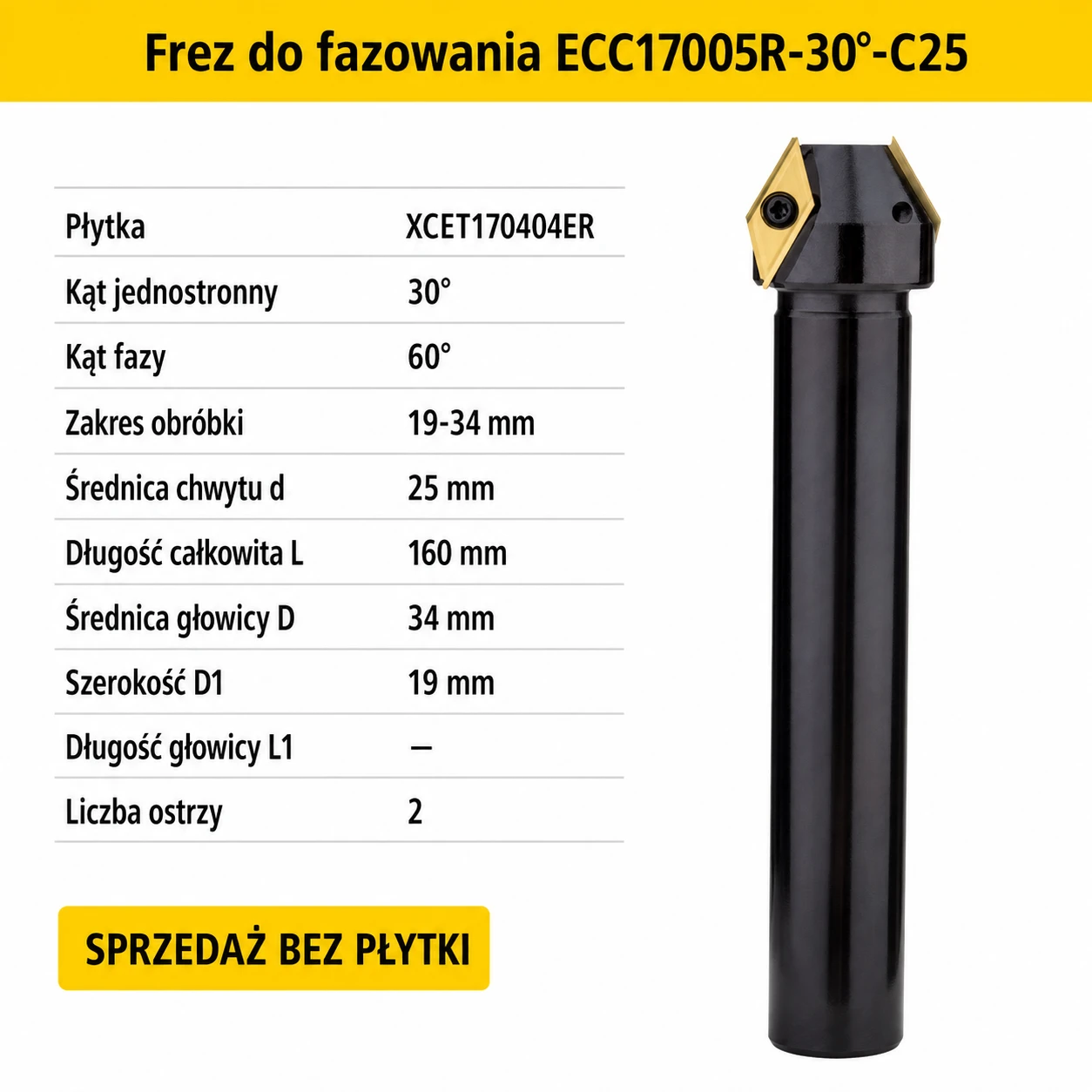

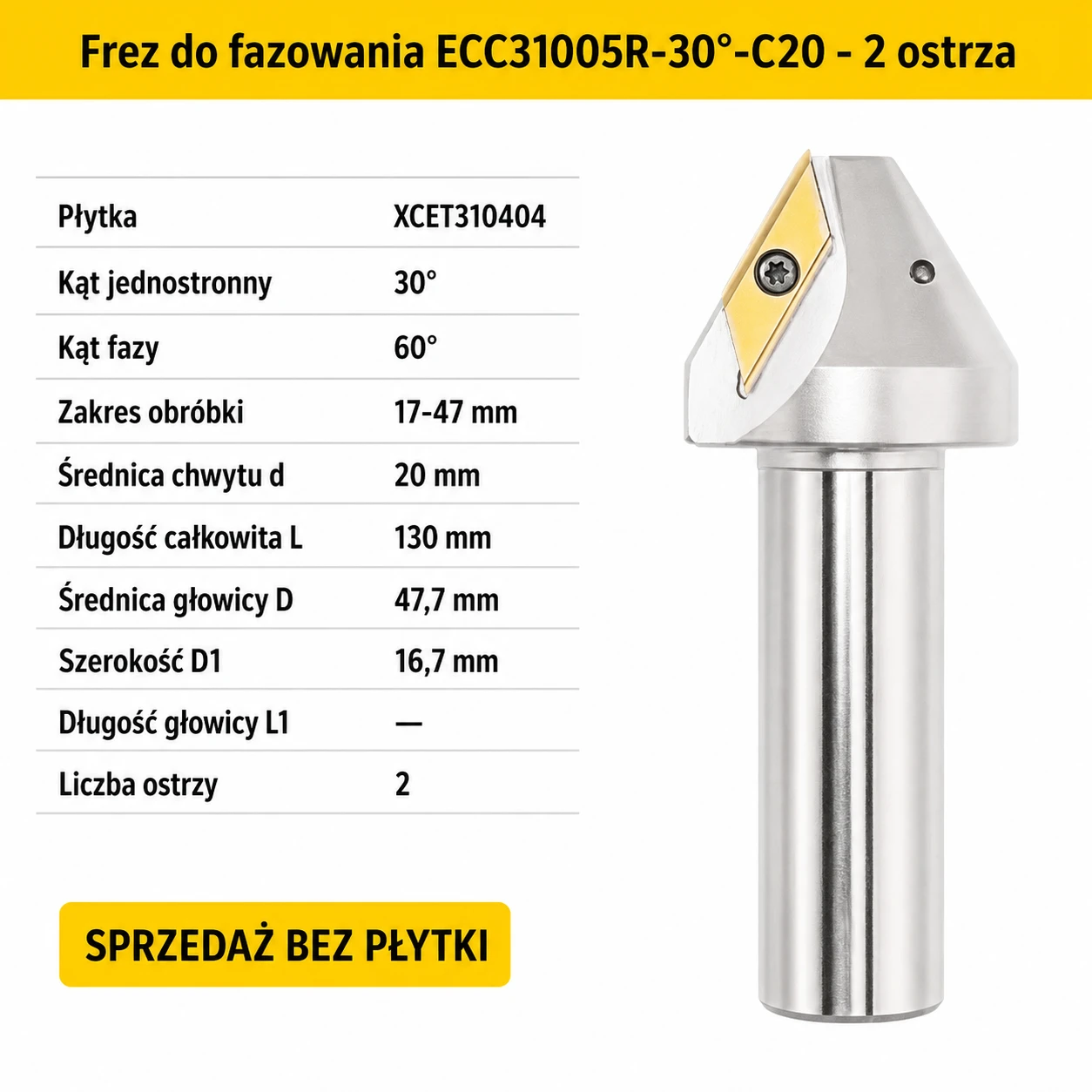

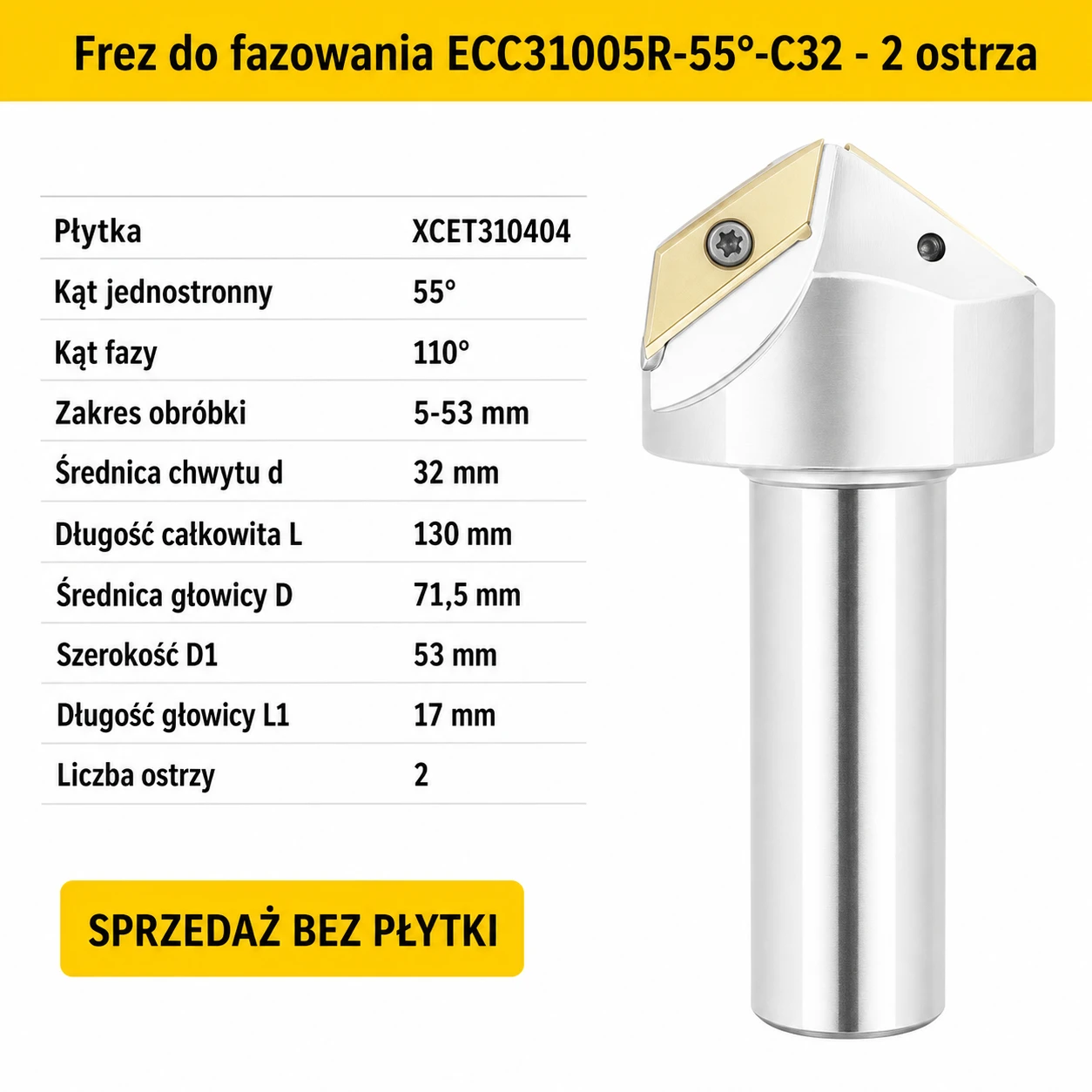

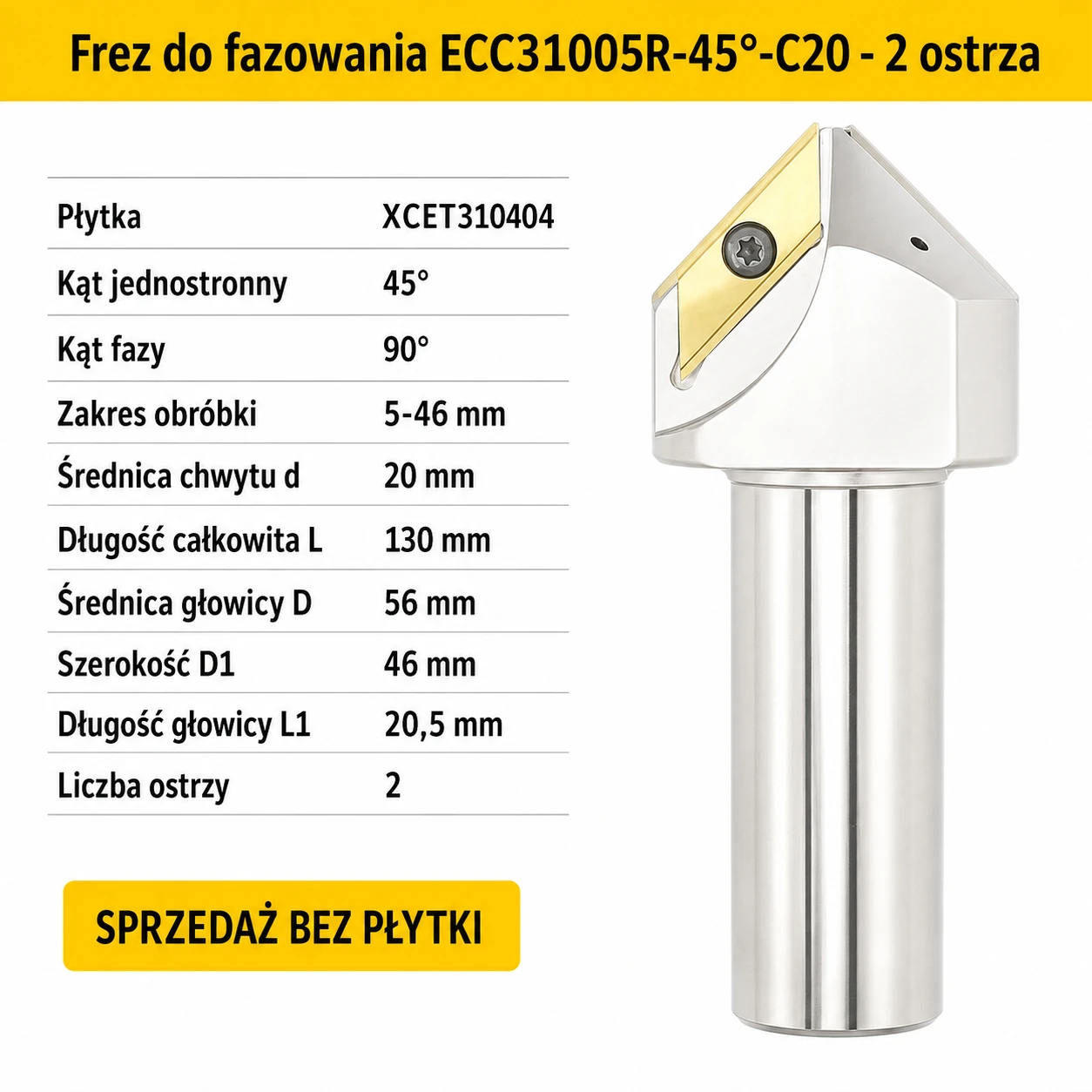

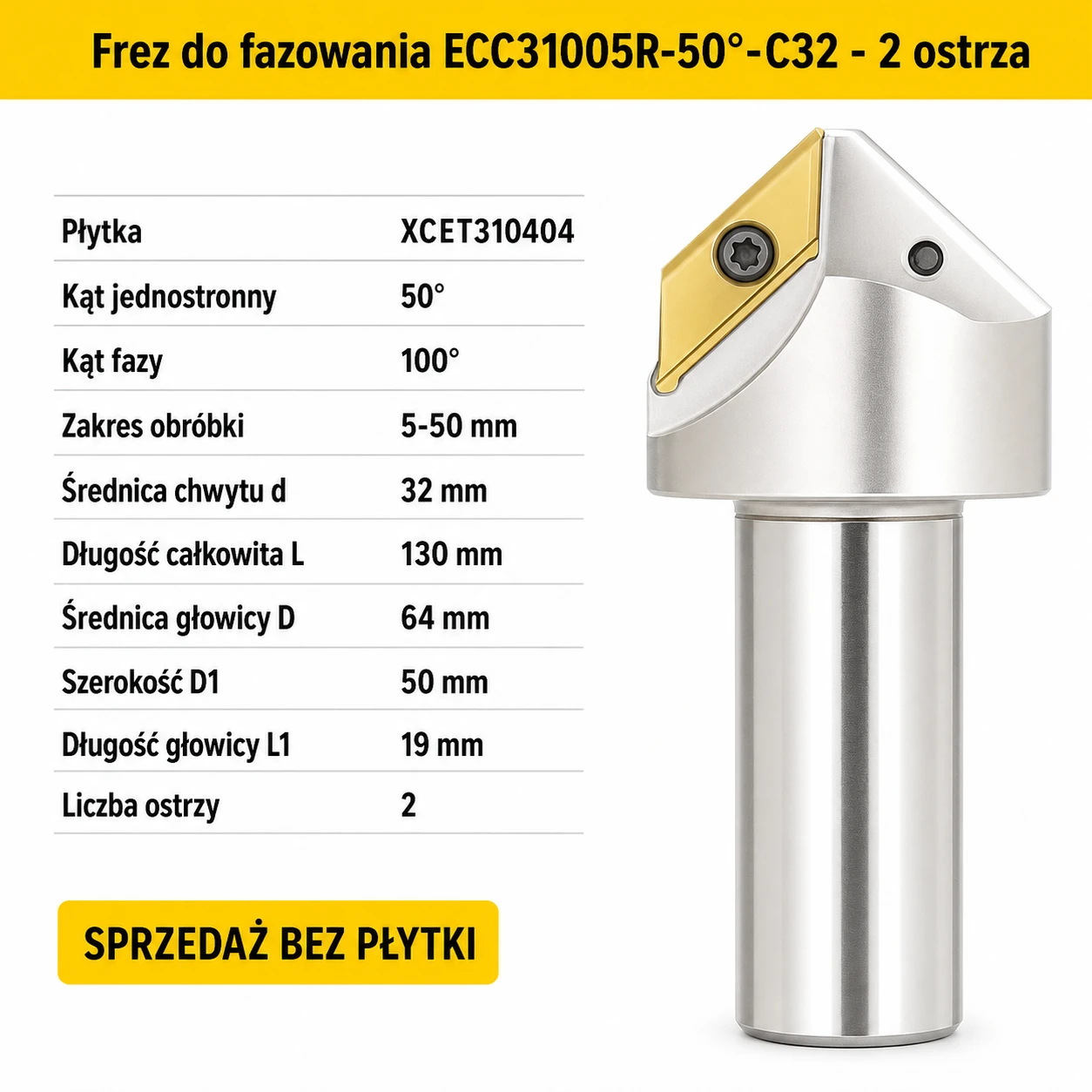

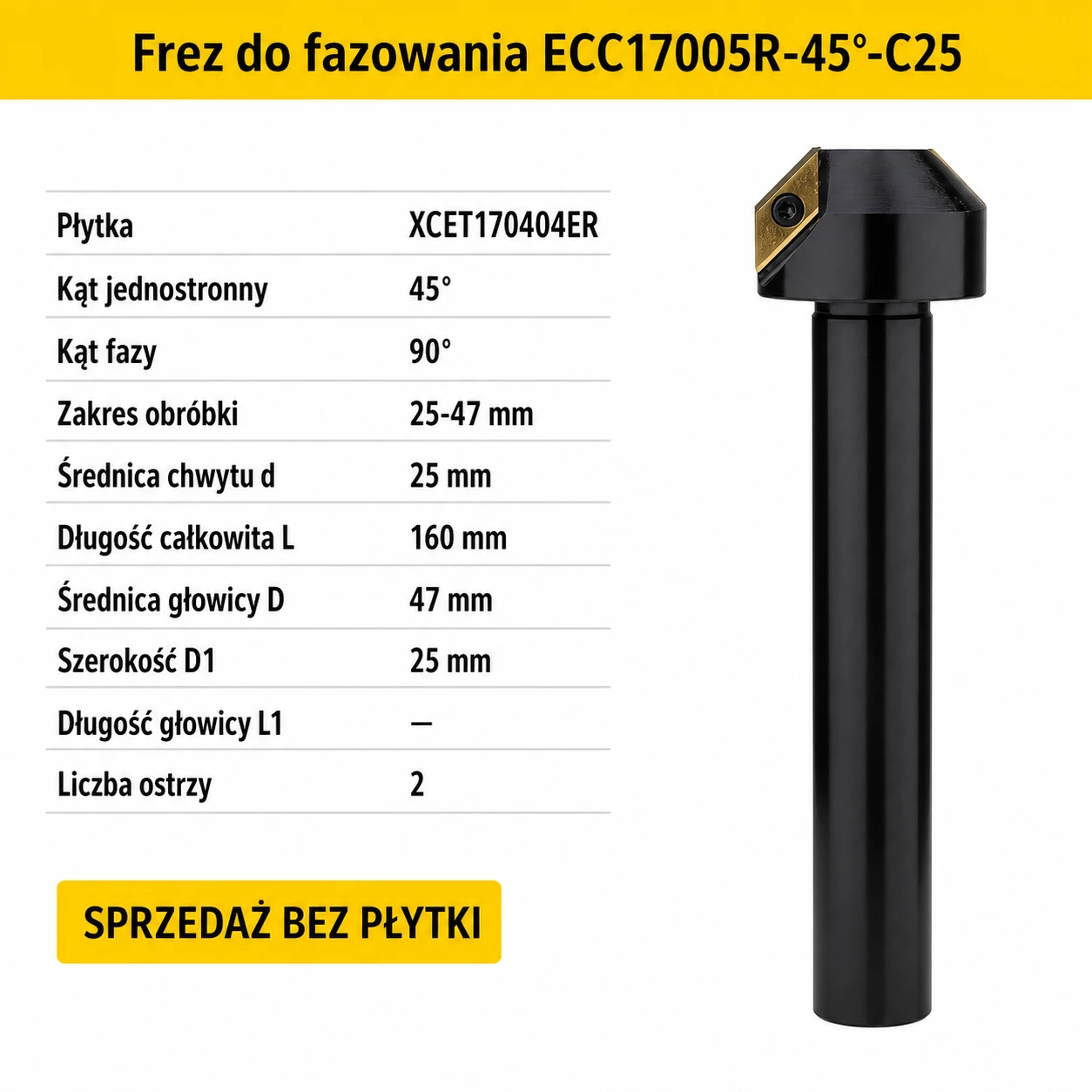

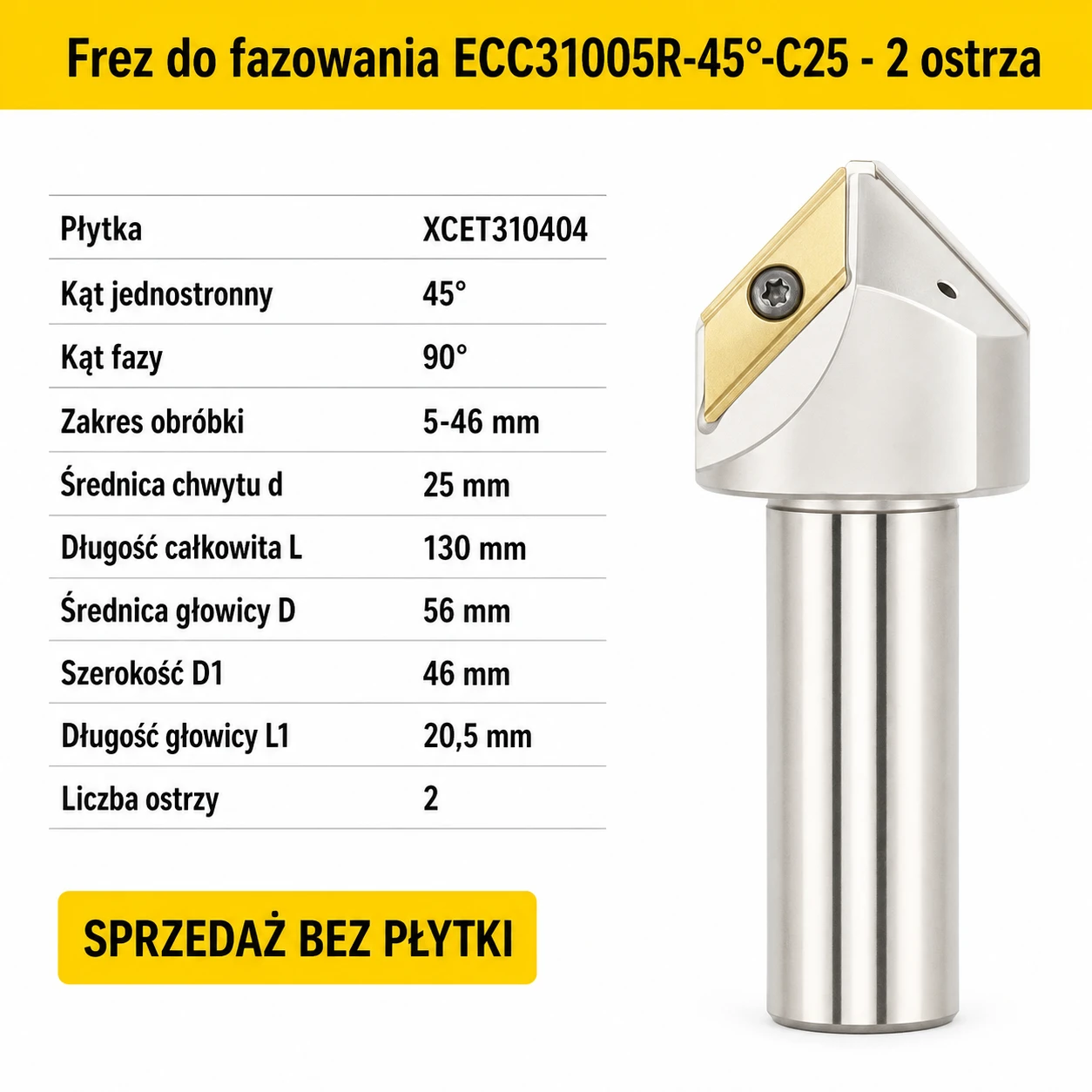

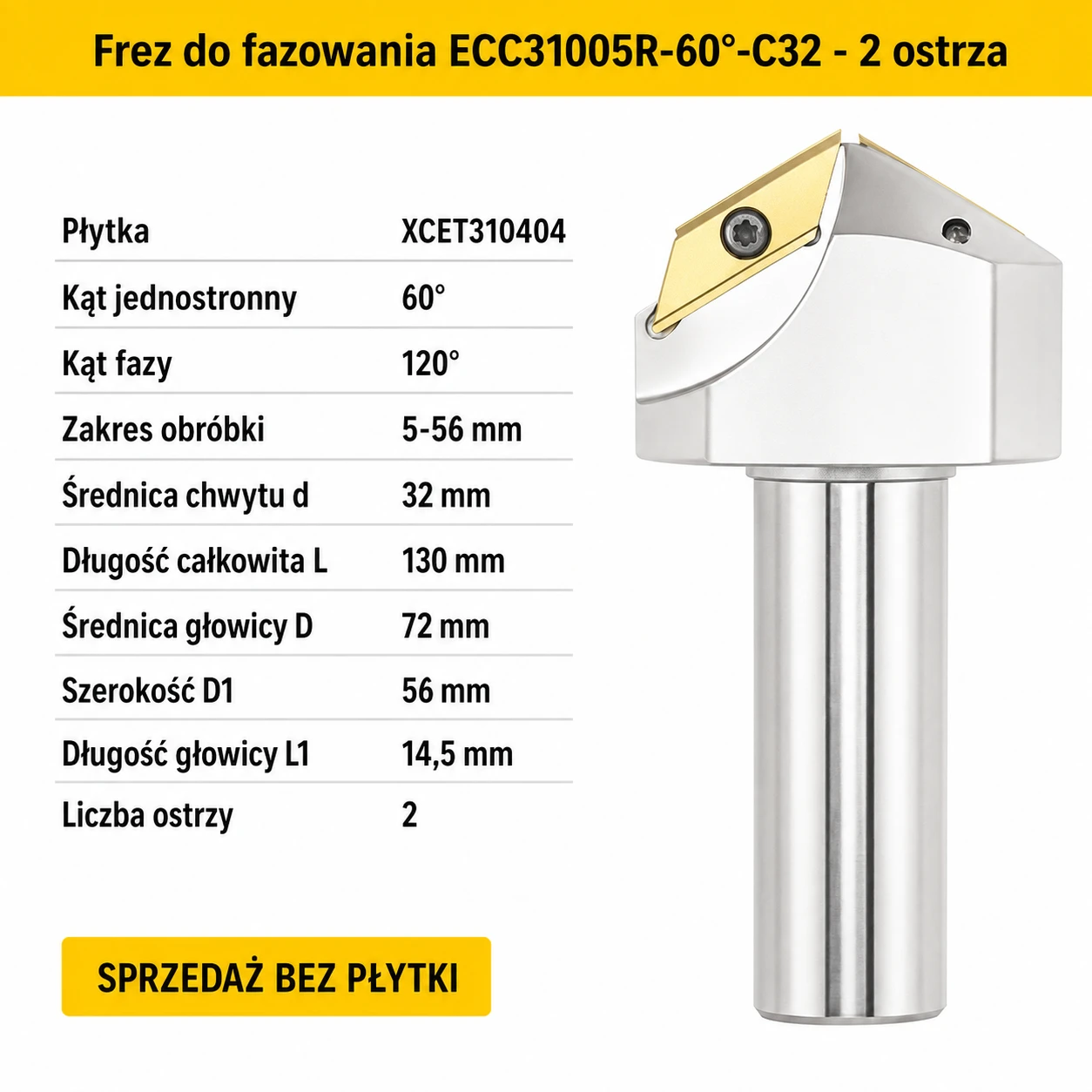

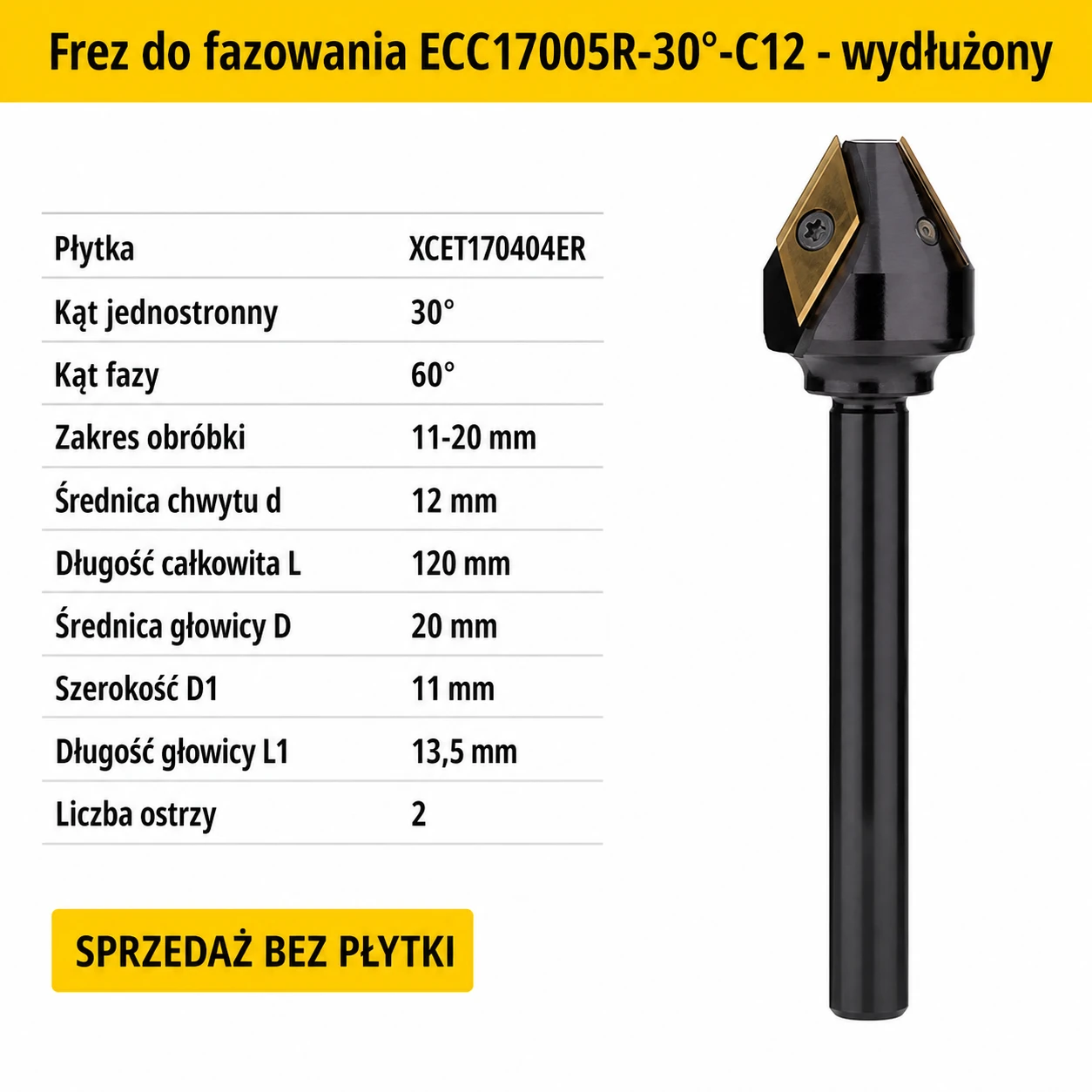

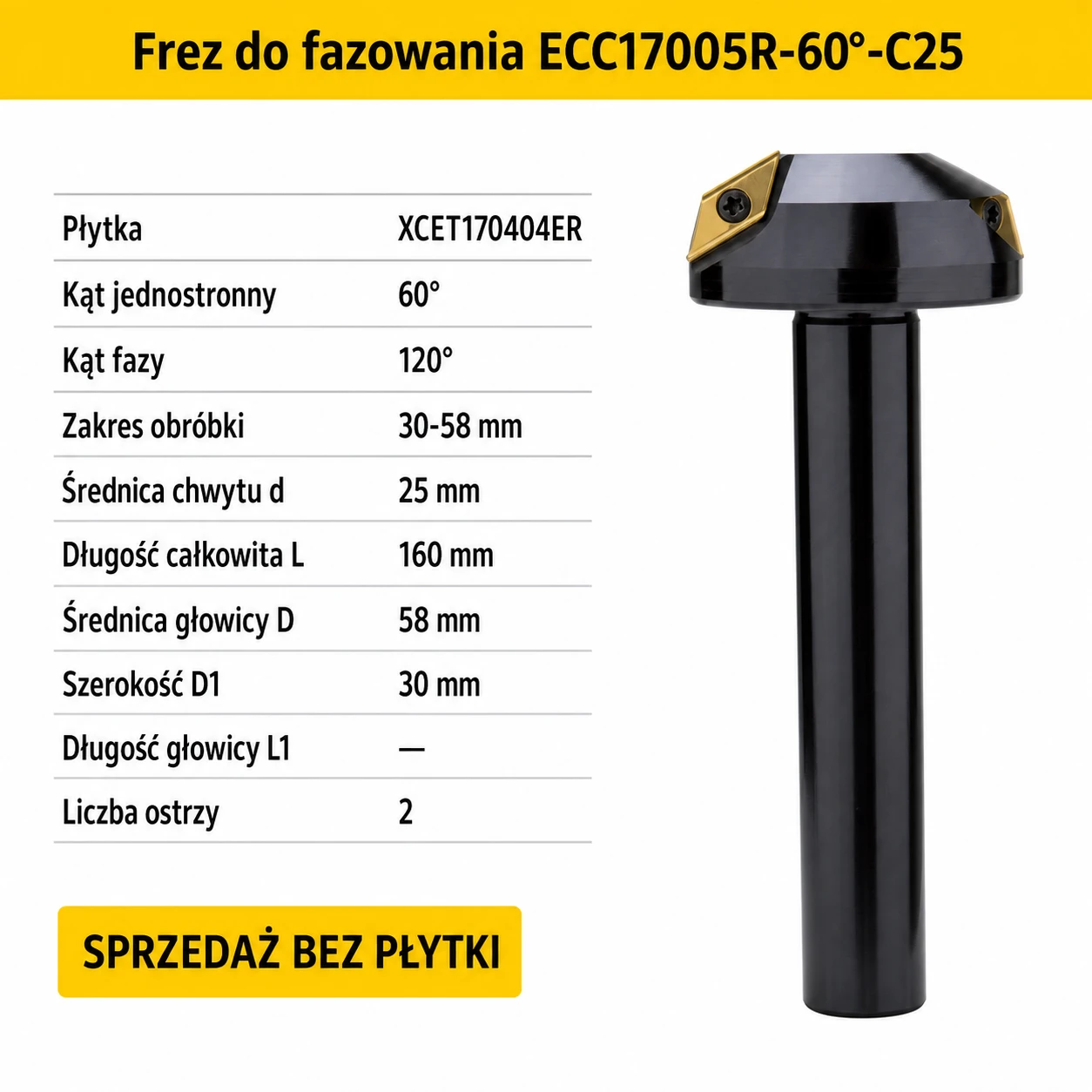

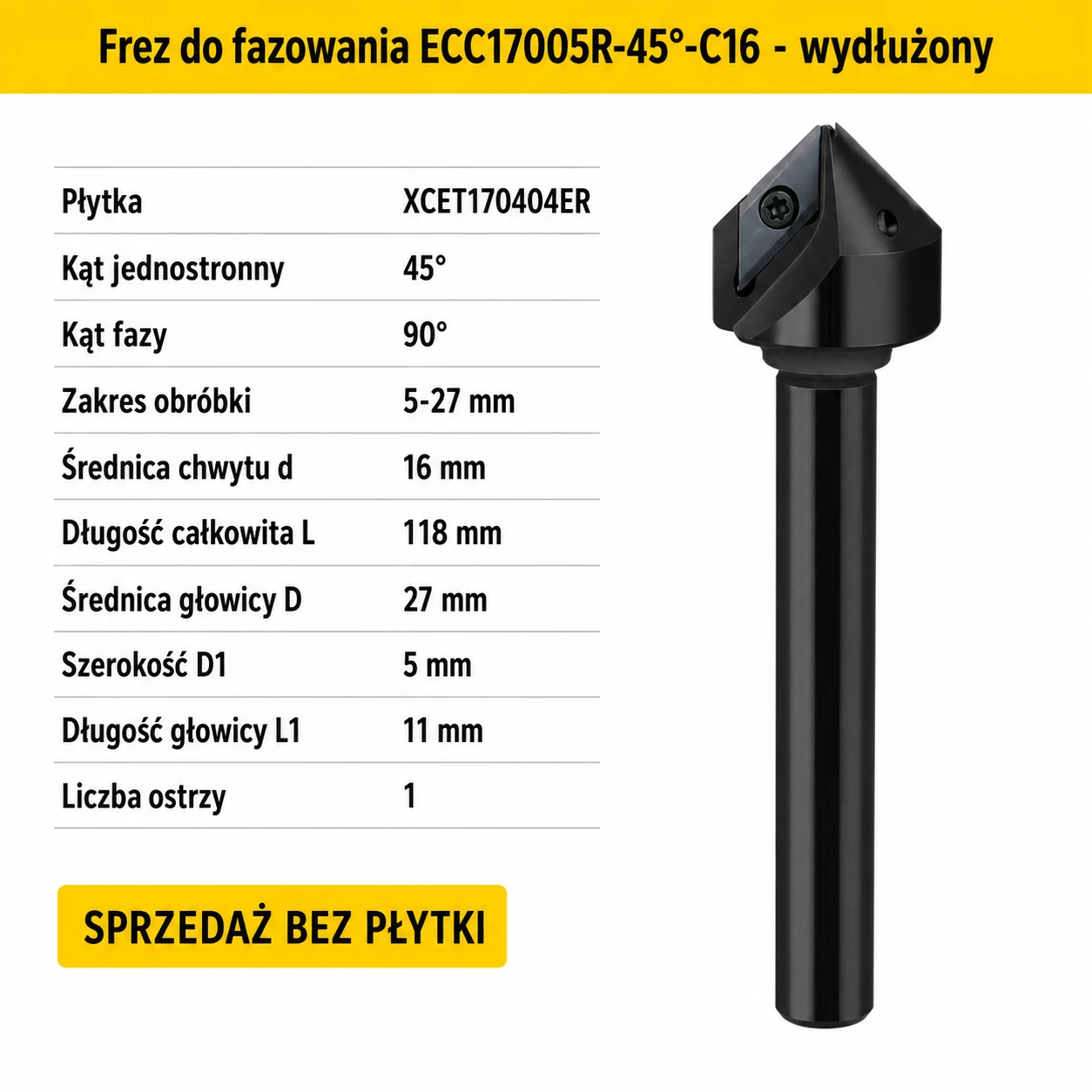

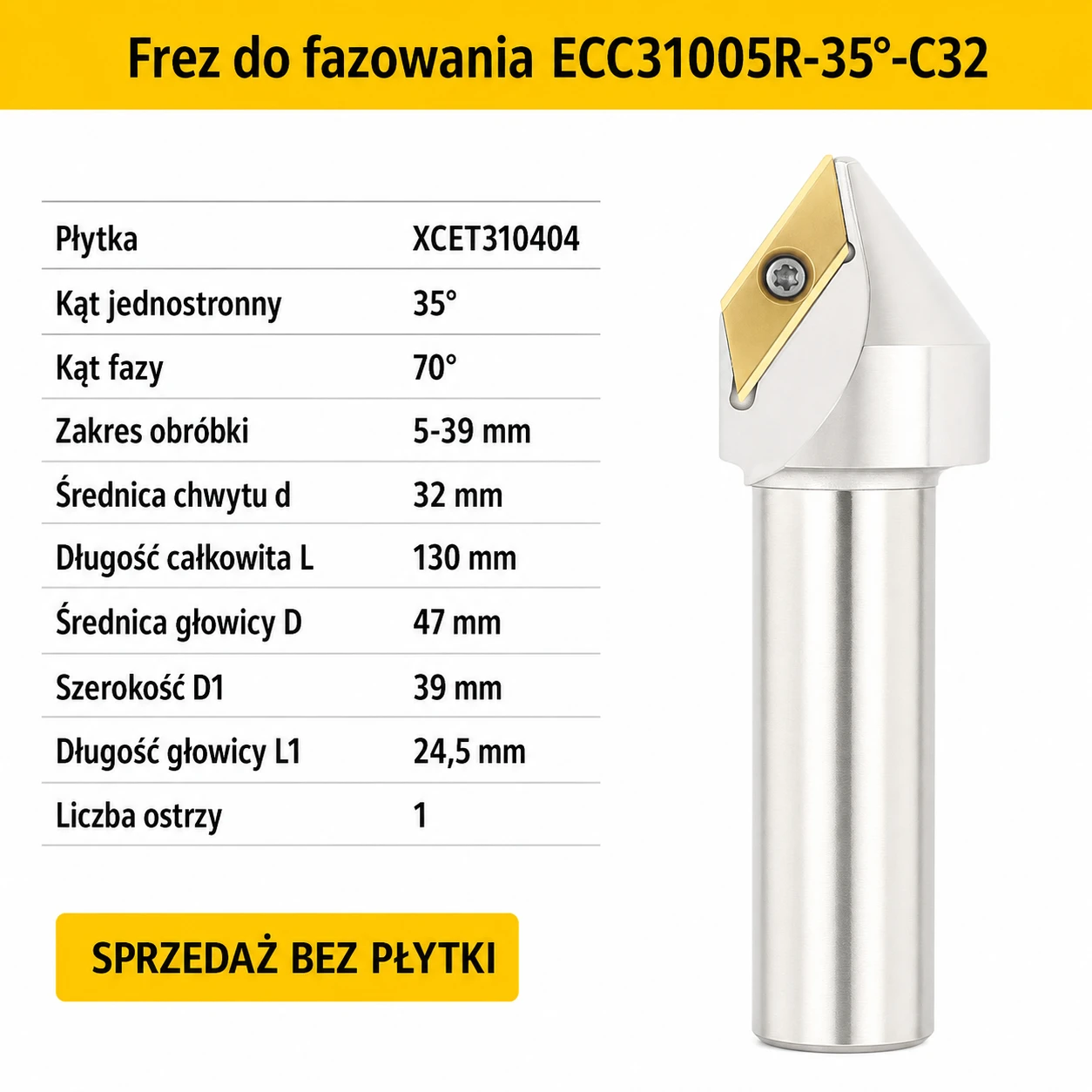

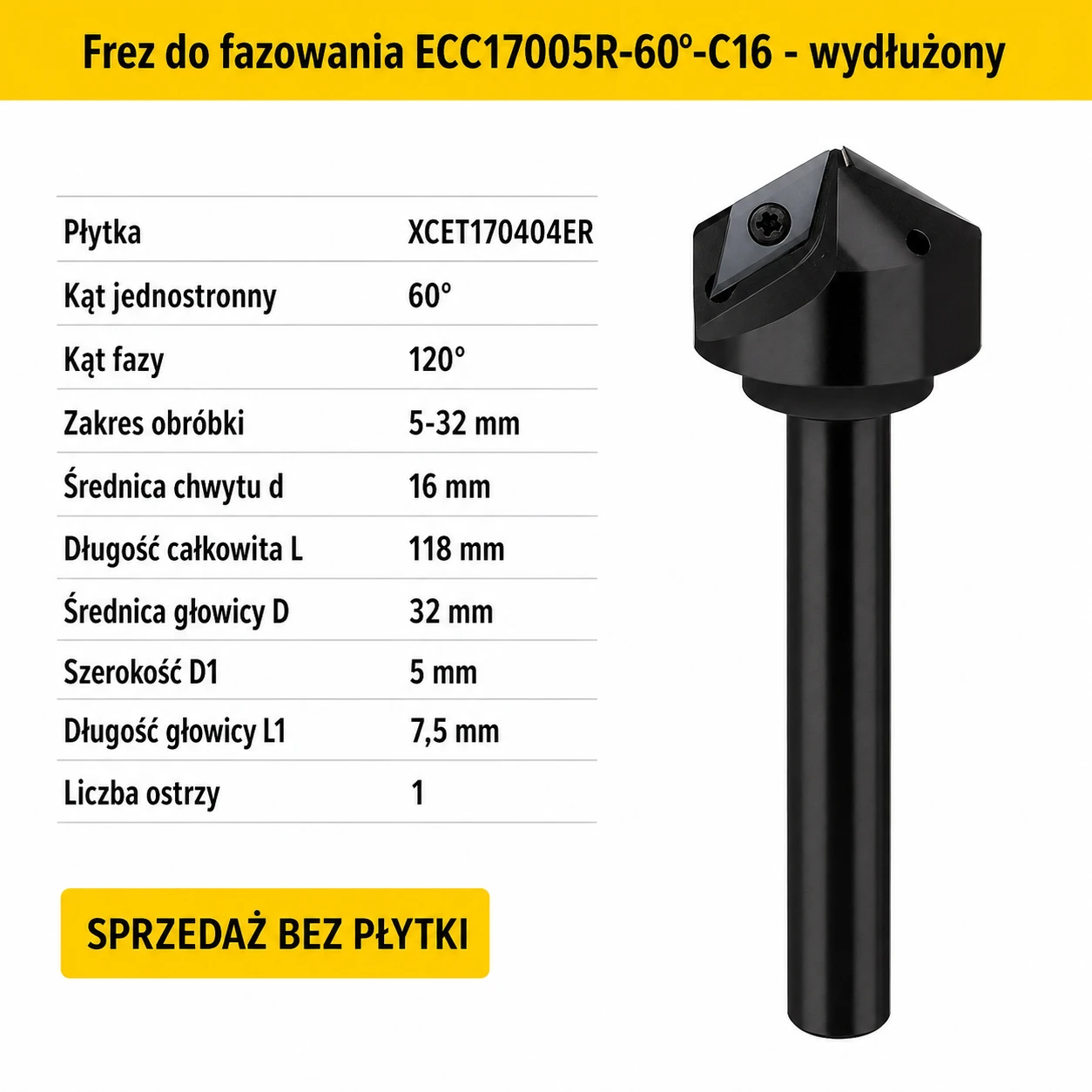

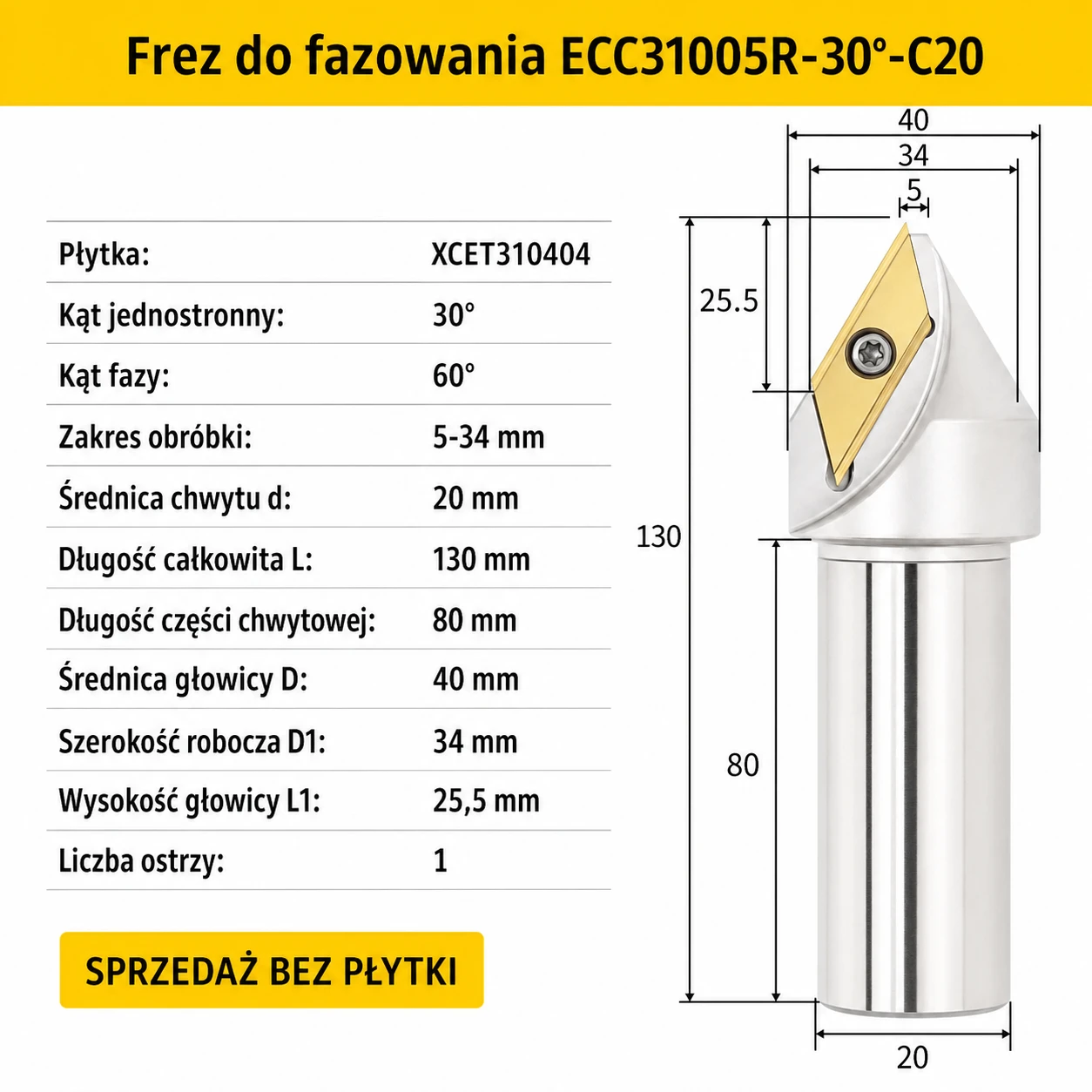

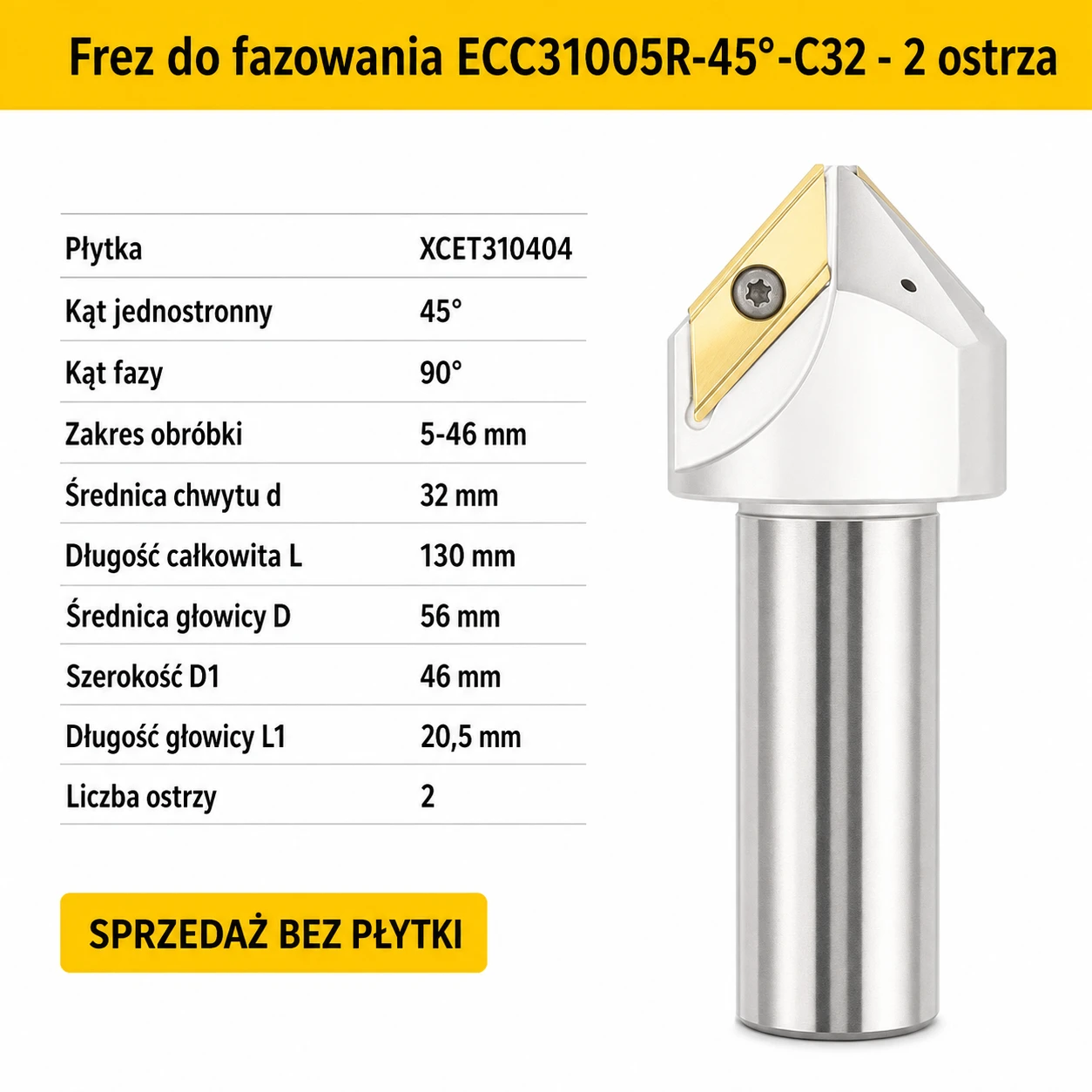

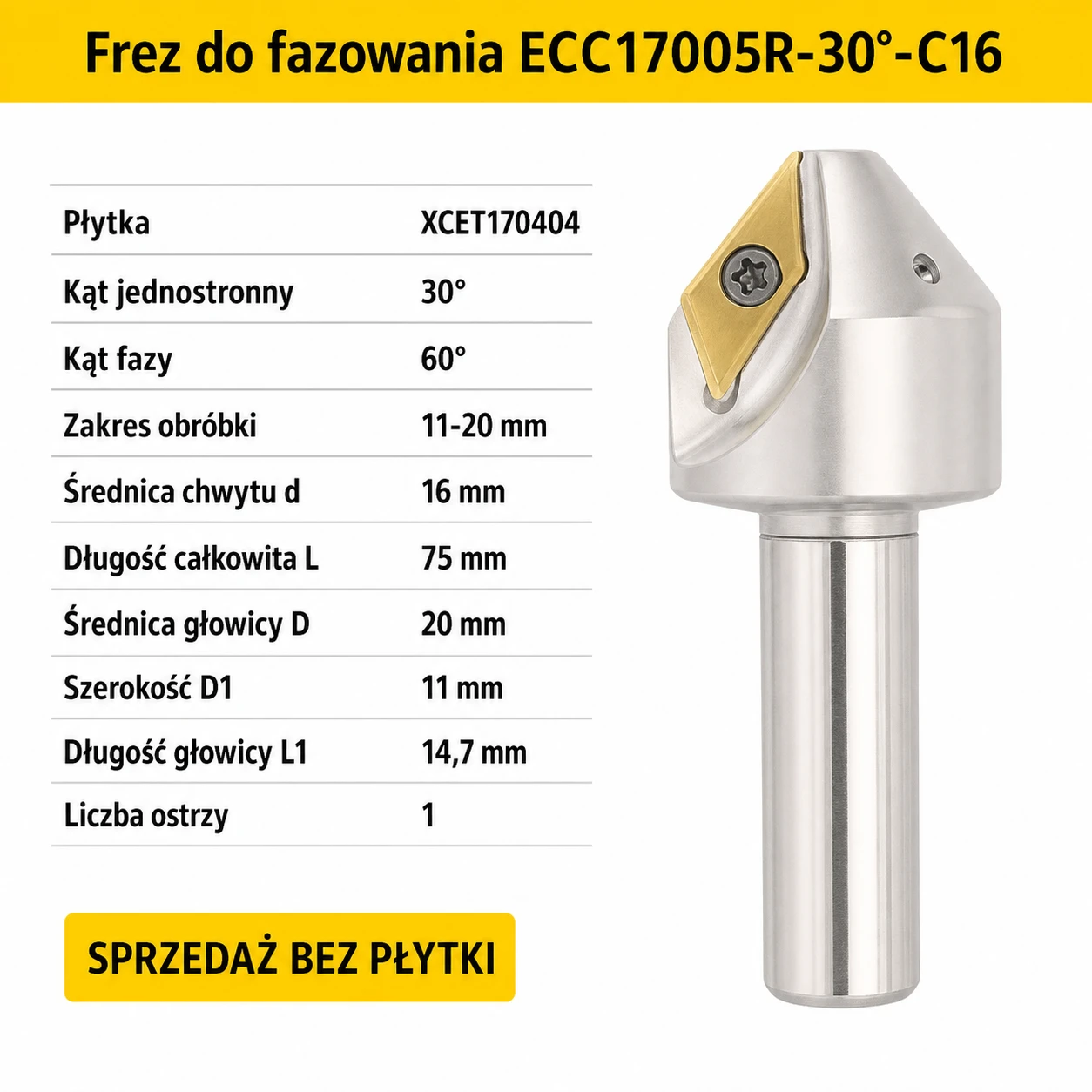

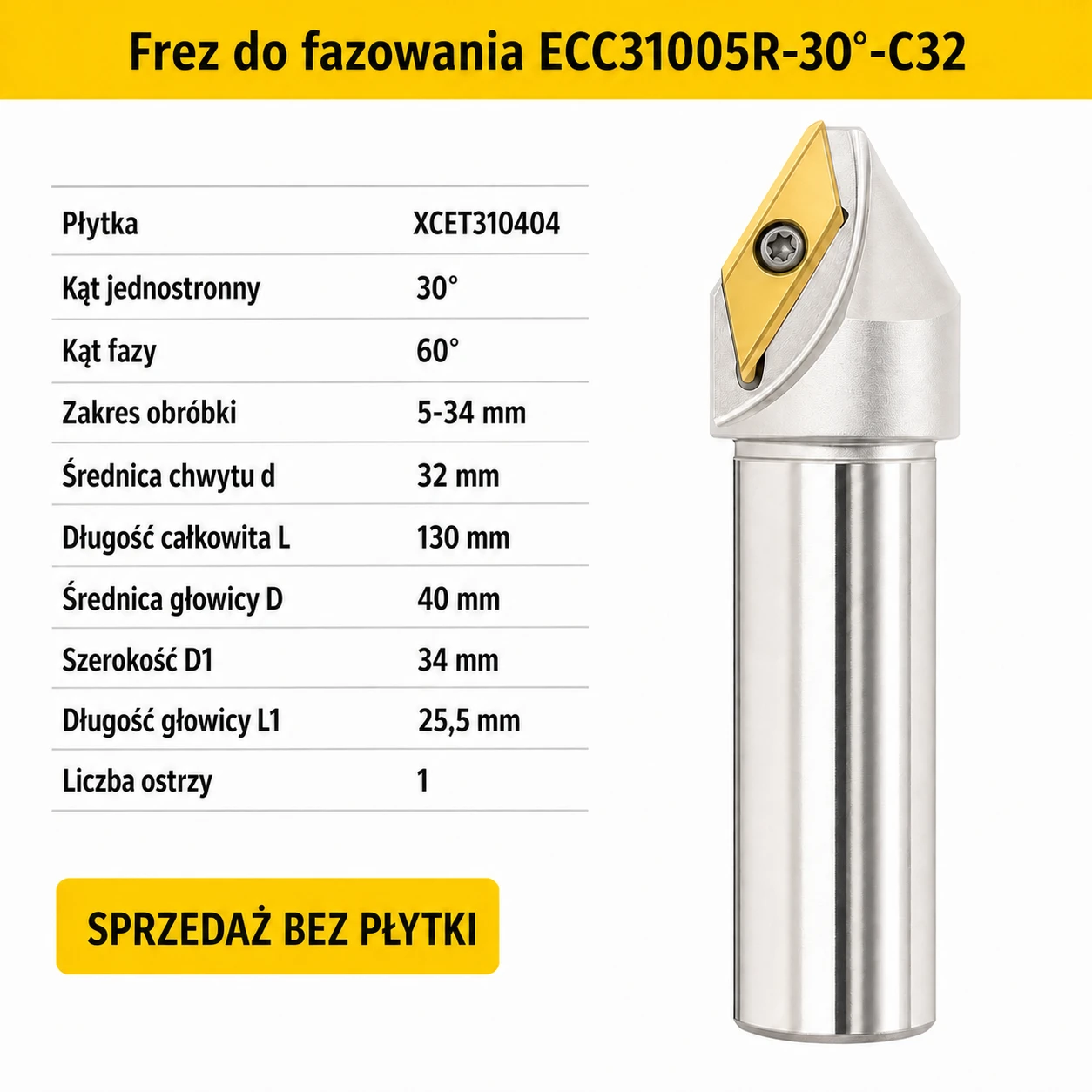

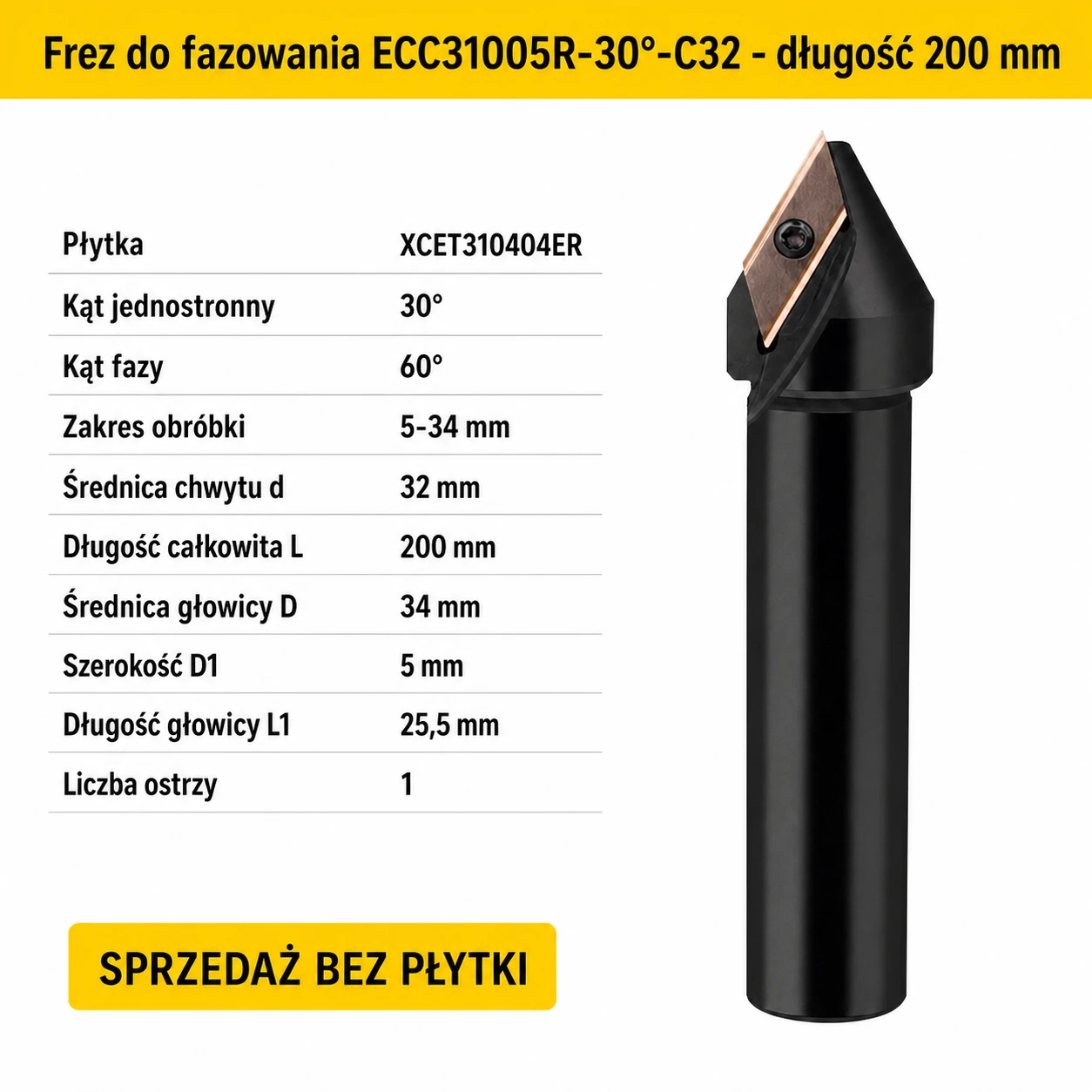

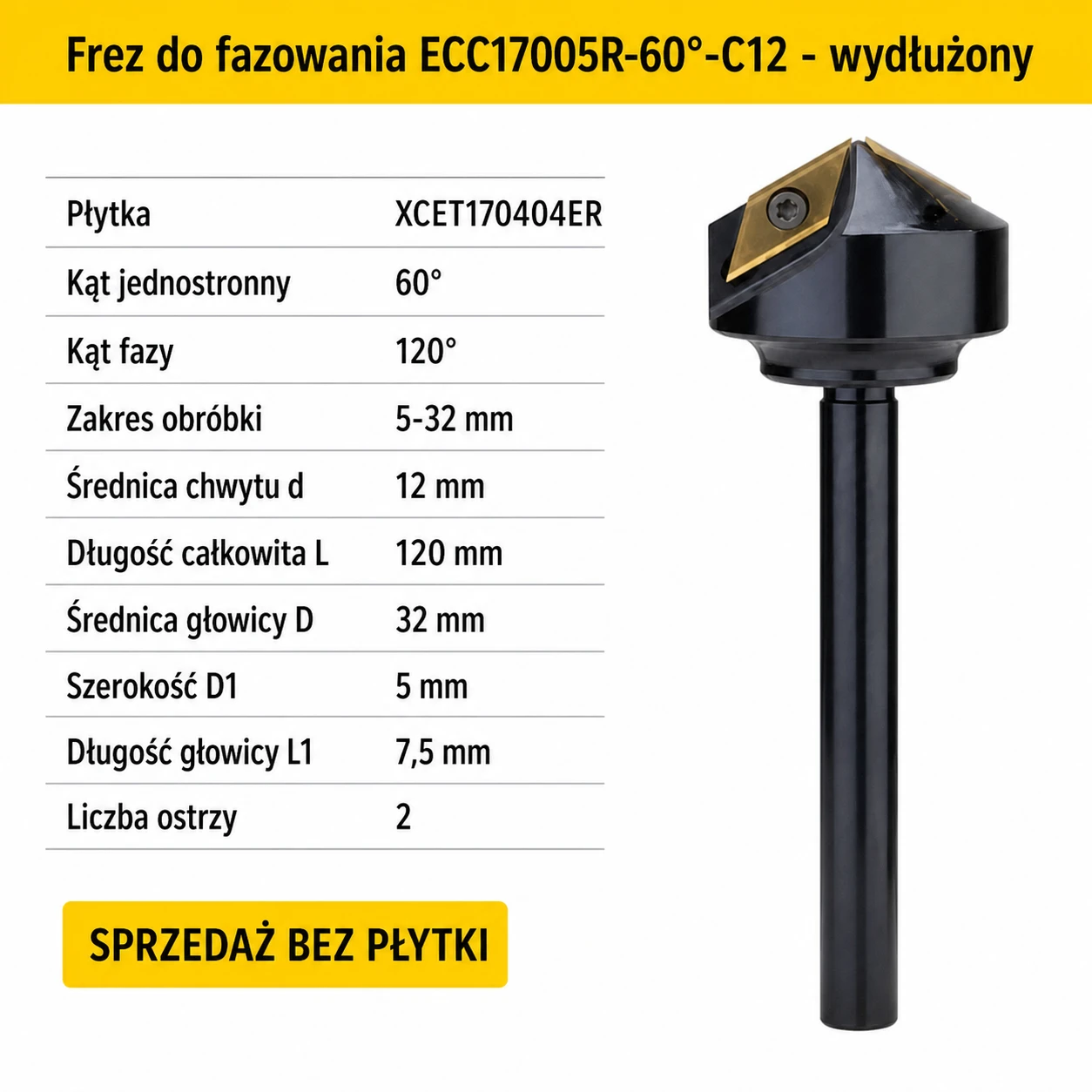

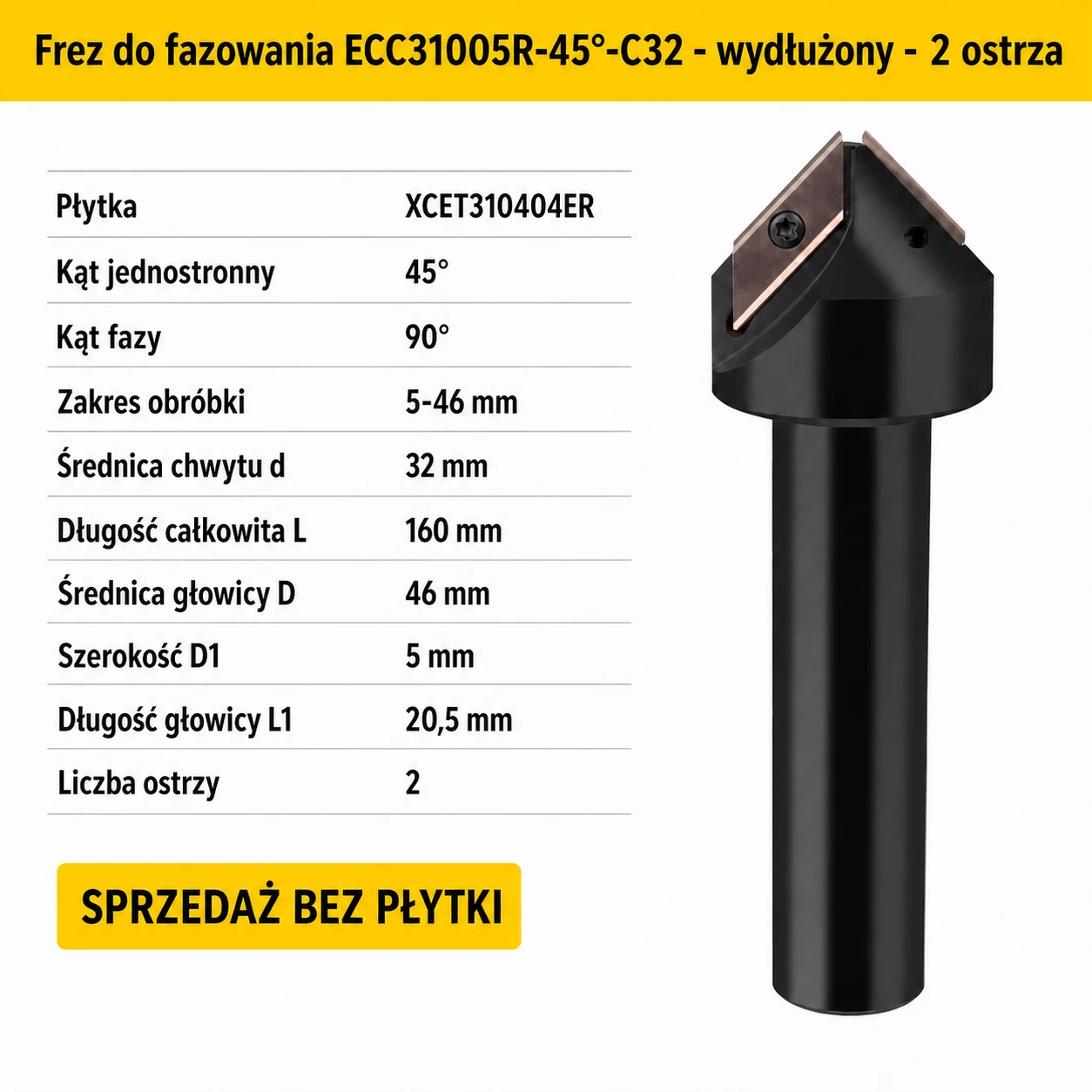

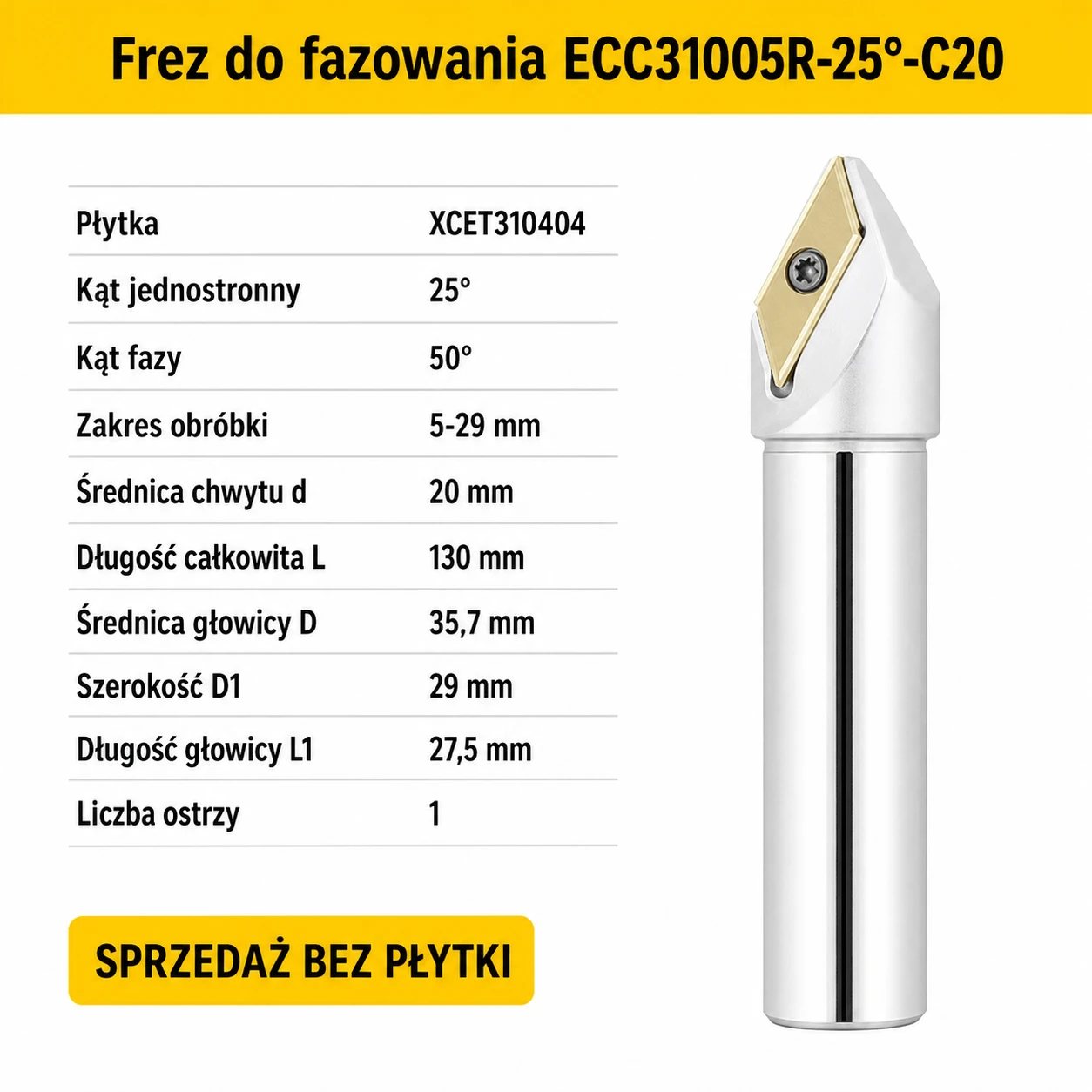

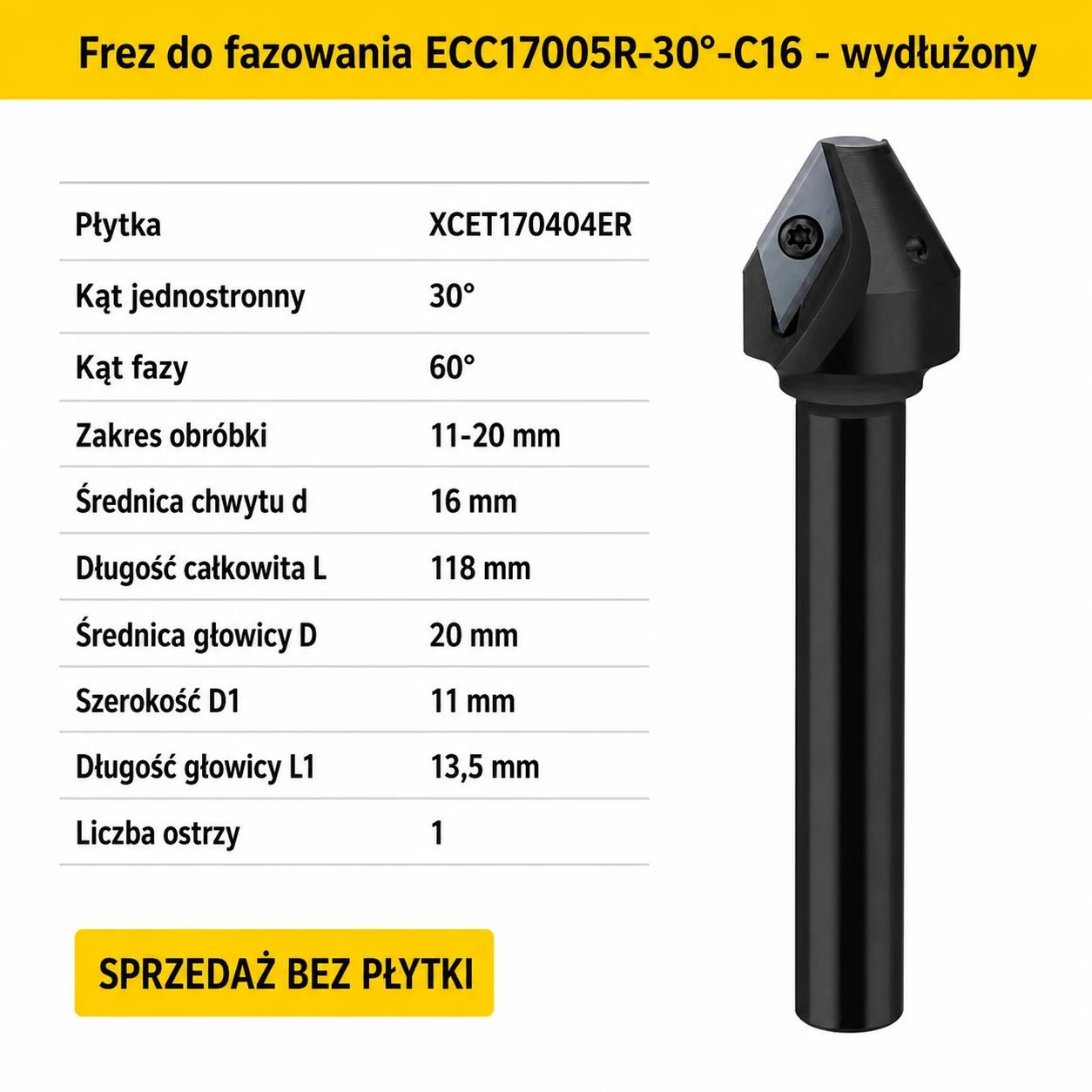

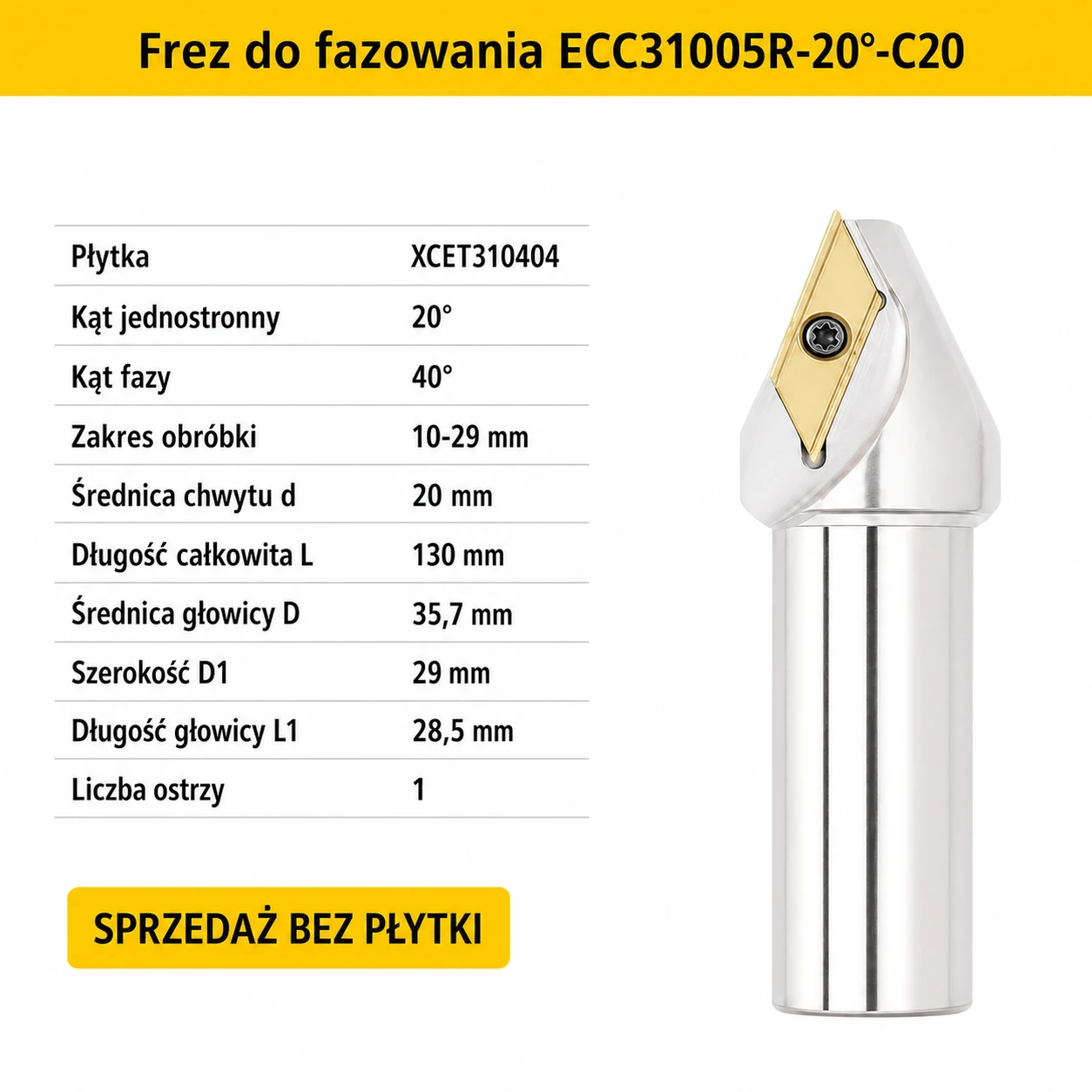

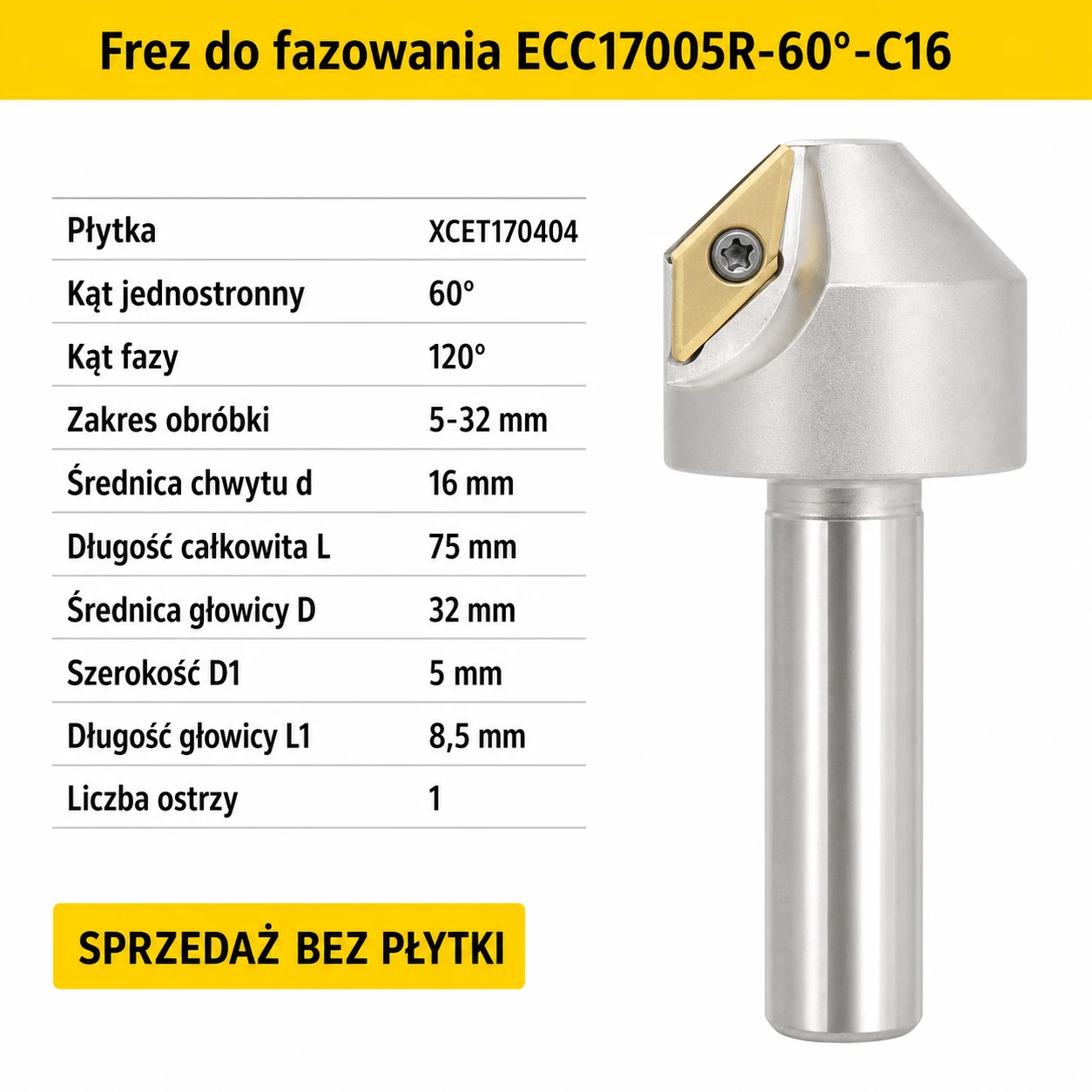

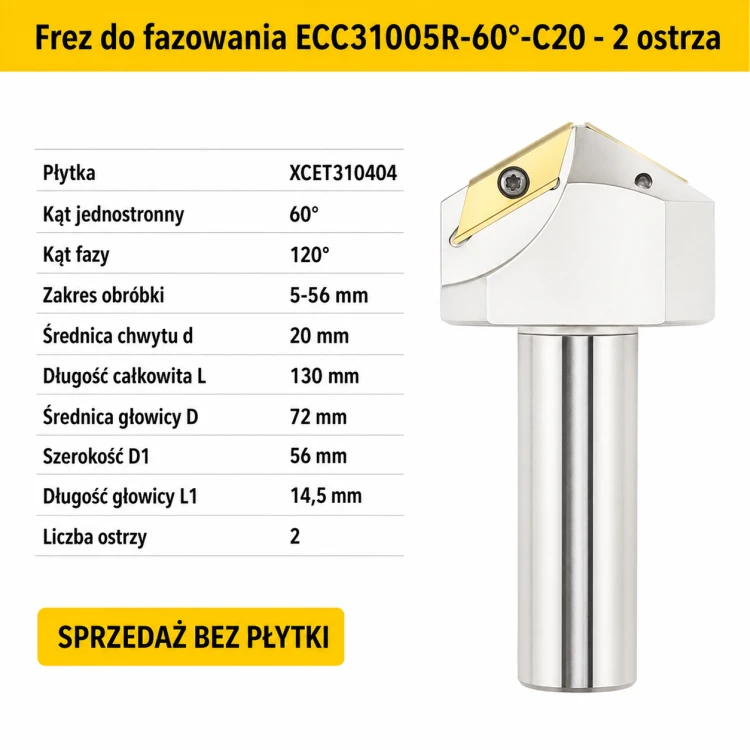

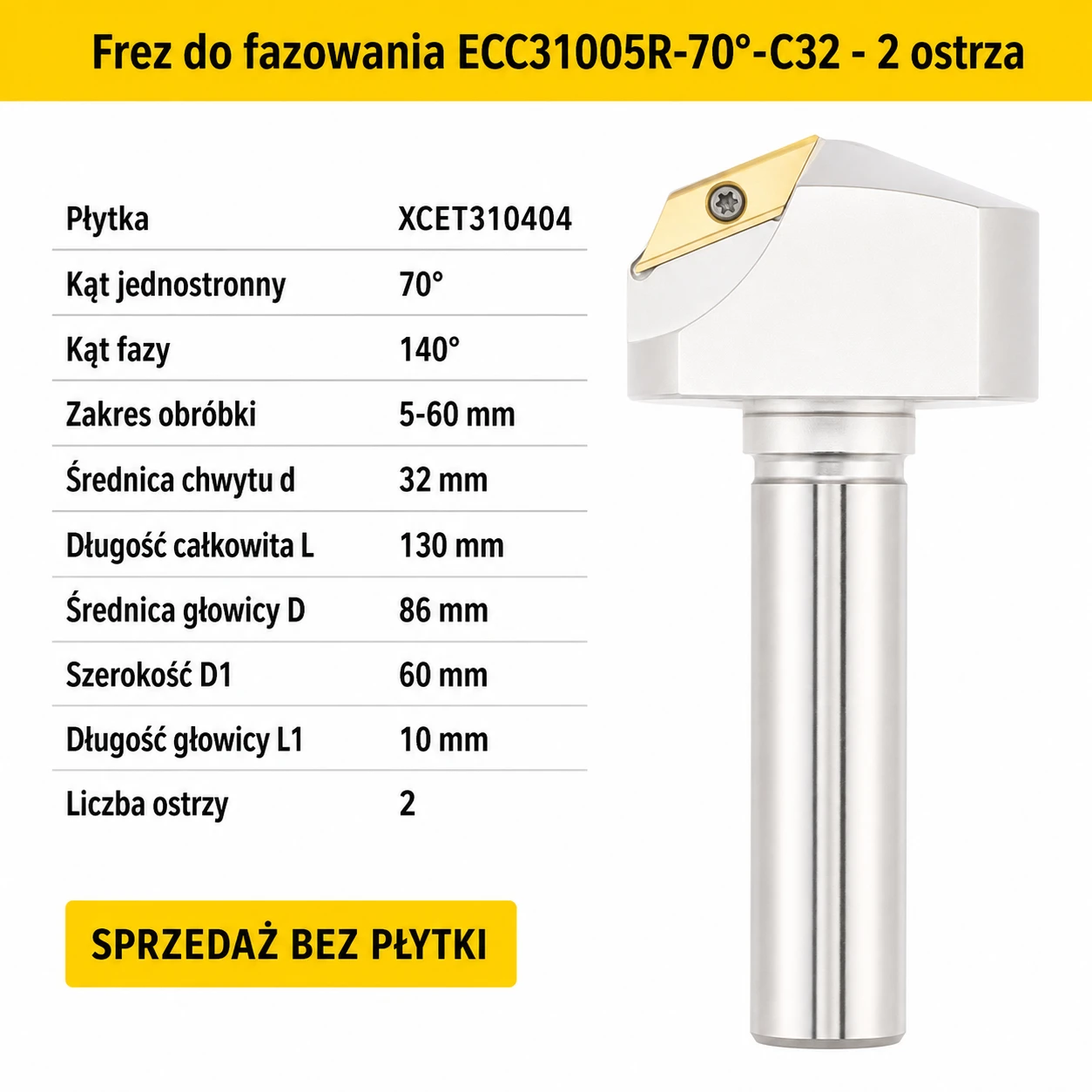

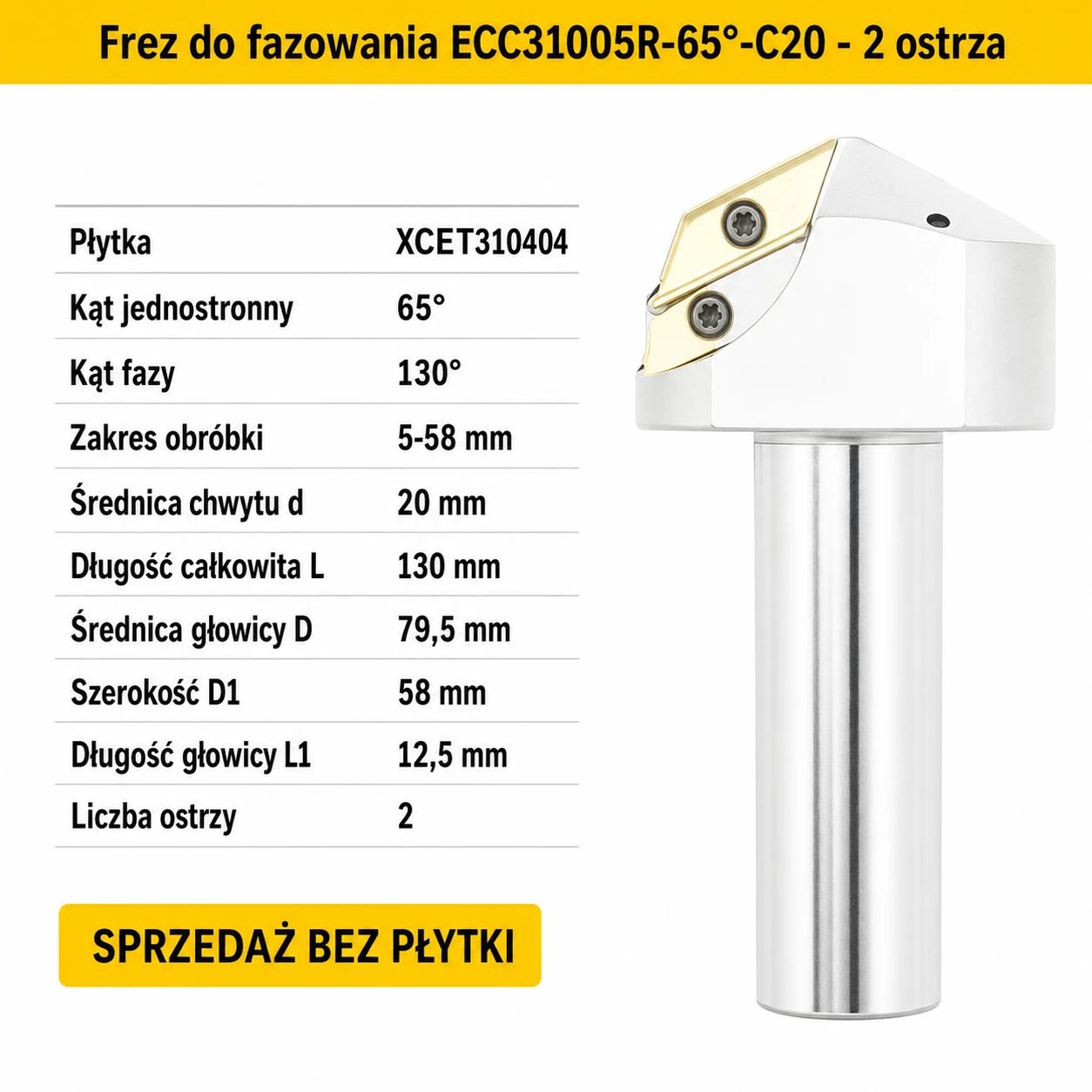

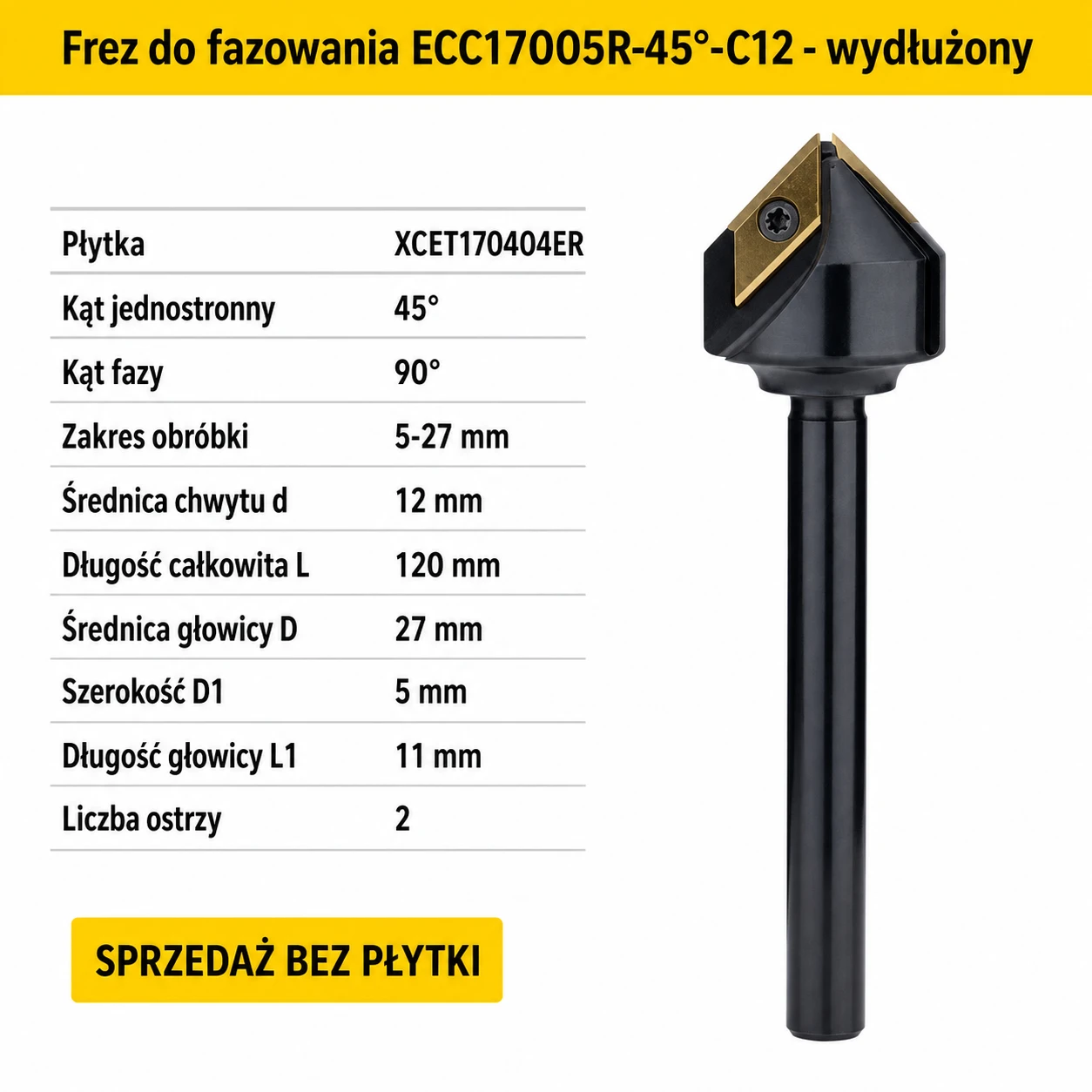

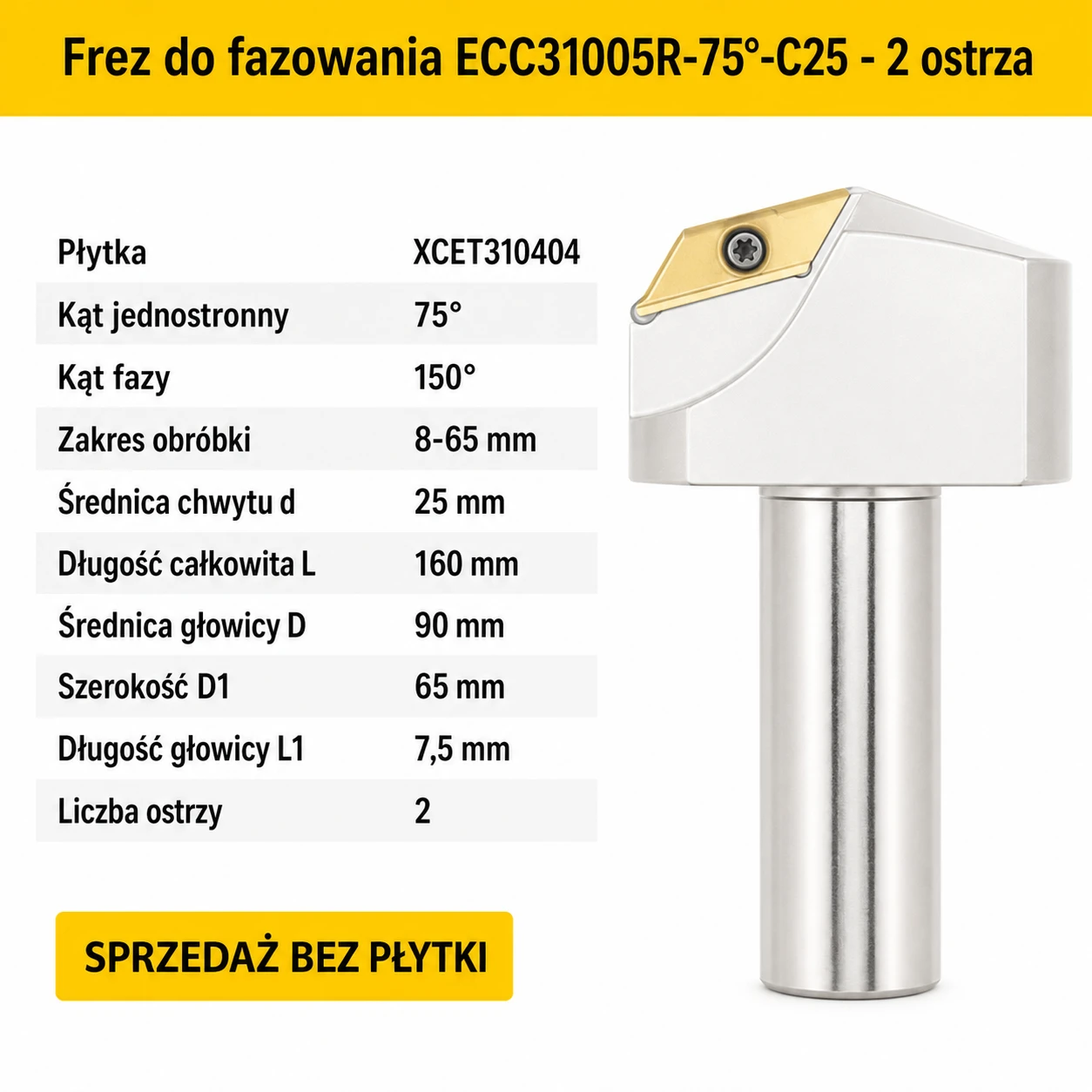

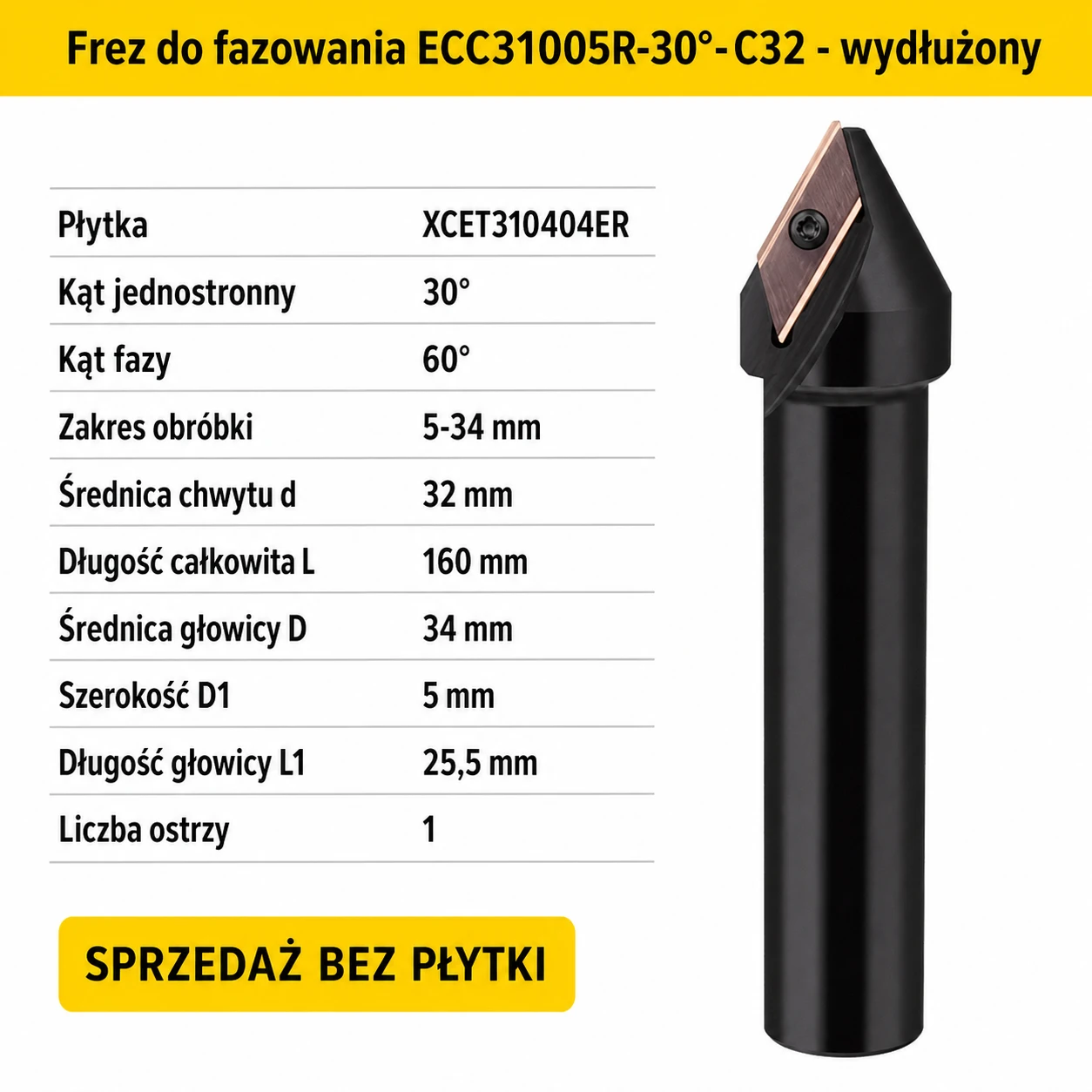

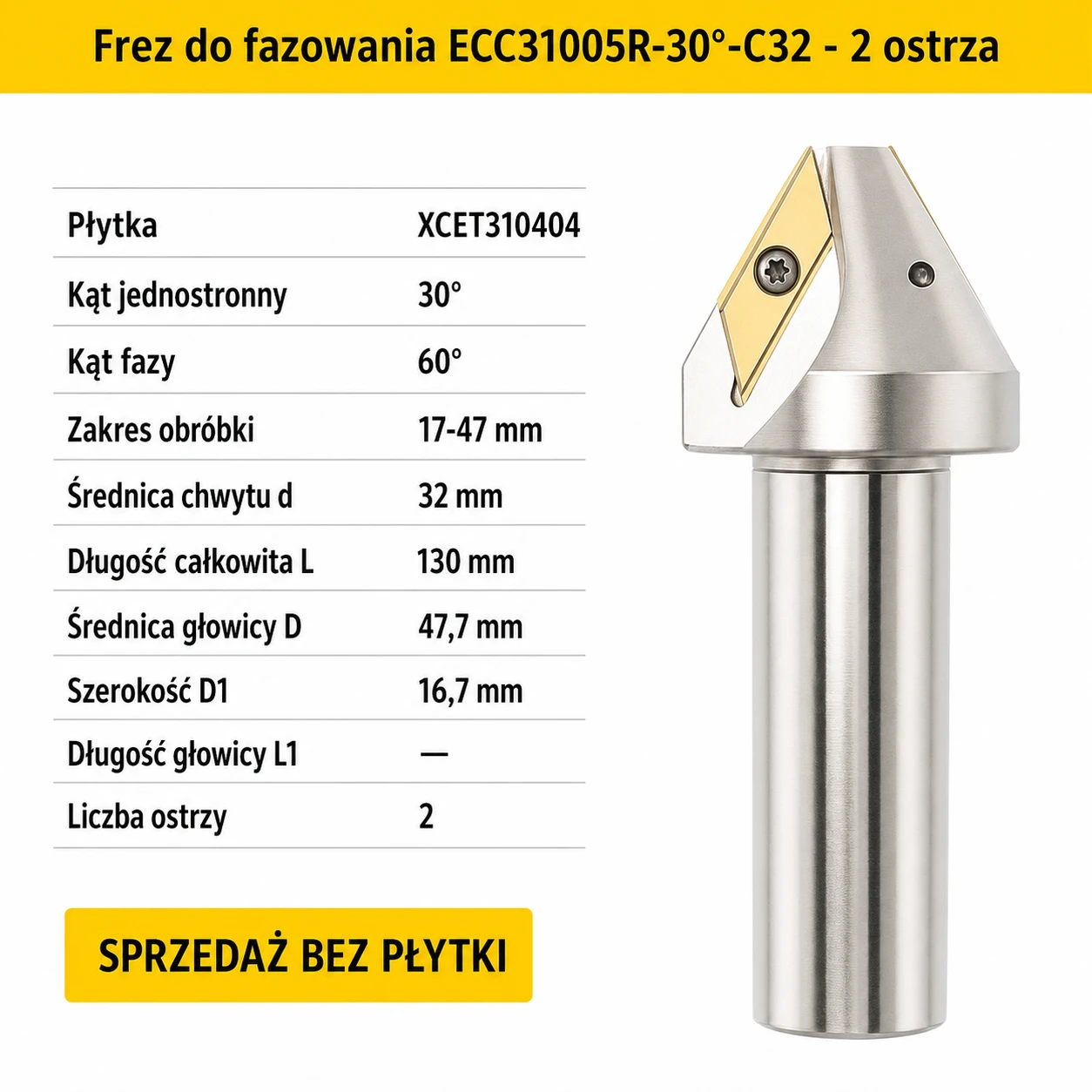

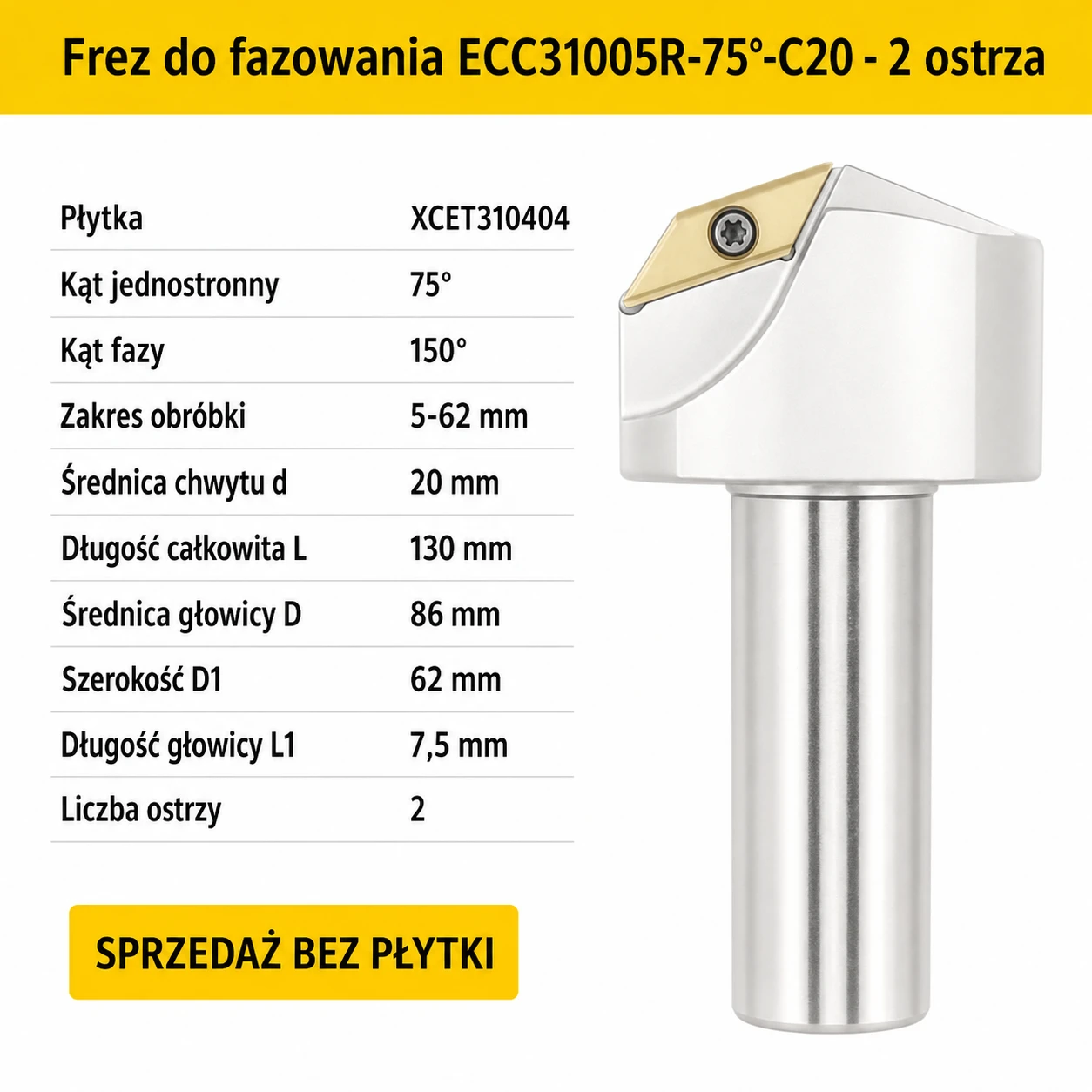

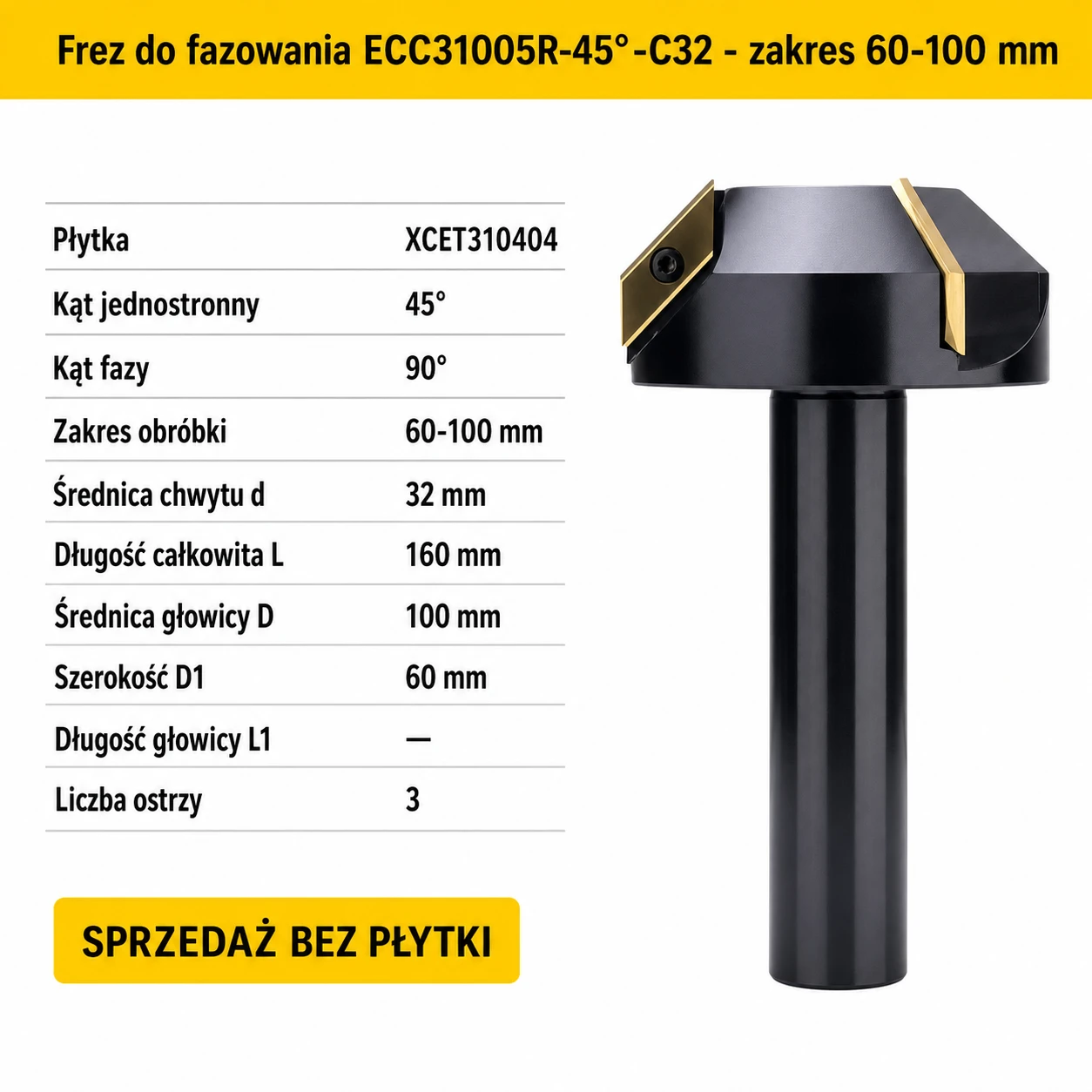

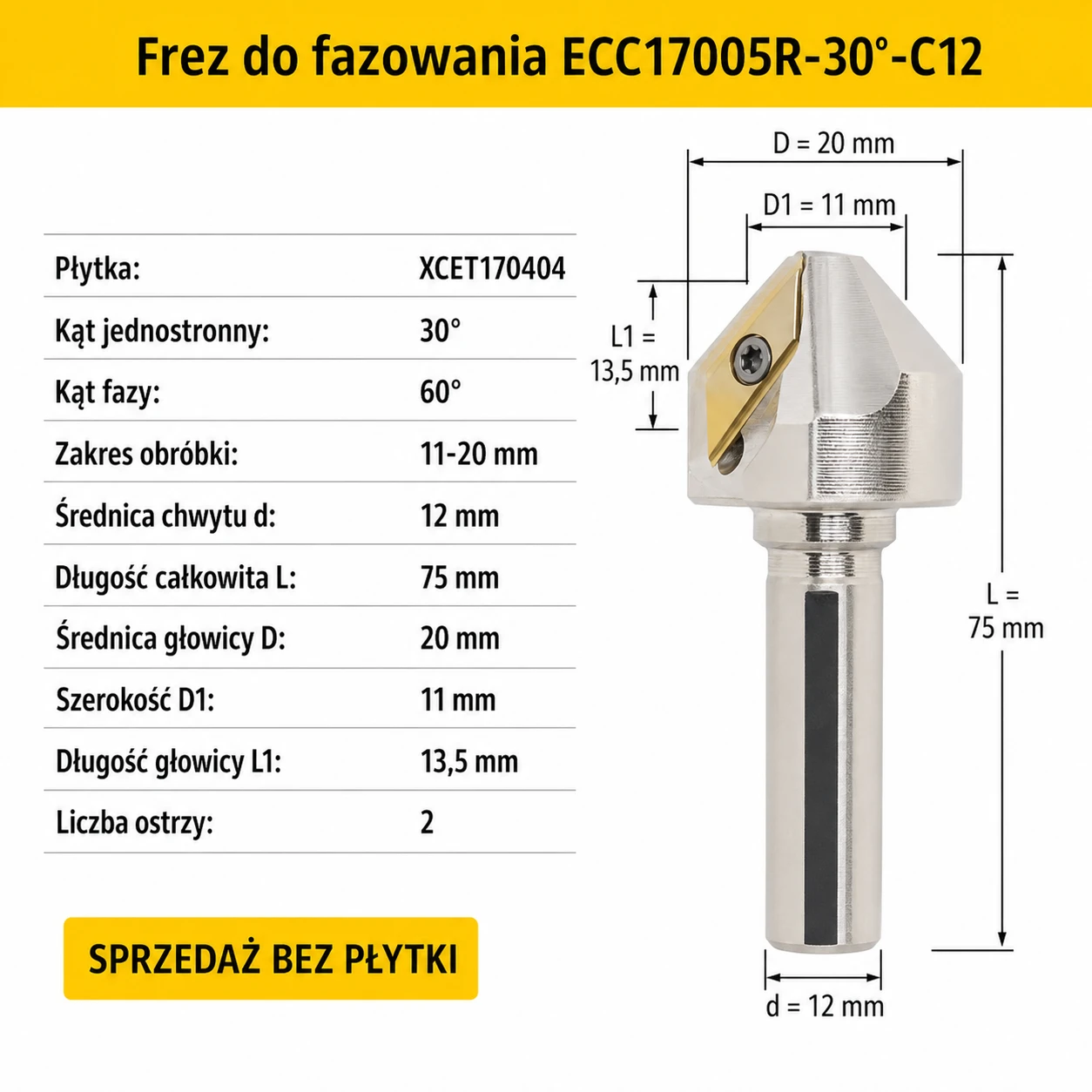

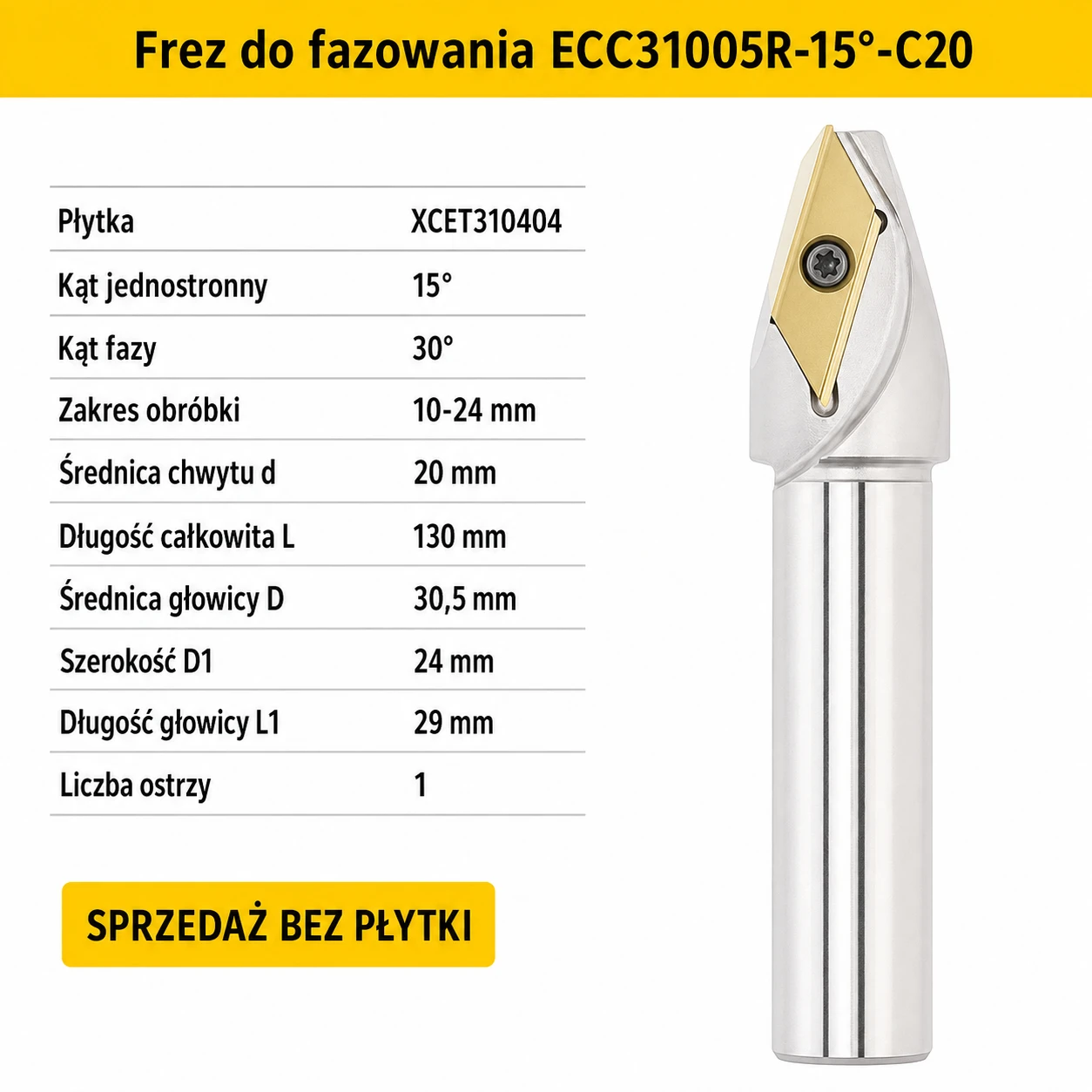

Dokładne oznaczenie, kąt, średnicę chwytu, liczbę ostrzy i wykonanie wybiera się z listy wariantów. Każdy wariant ma własną grafikę techniczną z właściwymi wymiarami D, D1, d, L i L1.
Dobór
Najpierw dobierz wymagany kąt fazy. Kąt zapisany w nazwie wariantu jest kątem jednostronnym, dlatego dla fazy o pełnym kącie 90° należy wybrać wariant 45°. Następnie wybierz rodzinę korpusu zgodną z używaną płytką: ECC17005R do XCET170404 albo ECC31005R do XCET310404ER. Średnicę chwytu C12/C16/C20/C25/C32 dopasuj do oprawki, a długość korpusu do wymaganego zasięgu.
Wersję standardową wybierz do typowej obróbki z możliwie małym wysięgiem. Wersja wydłużona L160 lub L200 ułatwia dojście do głębiej położonych krawędzi, ale wymaga sztywnego mocowania i ostrożniejszego doboru parametrów. Warianty AP służą do większych zakresów pracy, zgodnie z zakresem podanym w nazwie wariantu.
FAQ
Czy płytki skrawające są w zestawie?
Nie. Oferta obejmuje jeden korpus frezu bez płytek skrawających.
Jaka płytka pasuje do ECC17005R?
Do tej rodziny pasuje płytka XCET170404 w gatunku i geometrii dobranych do obrabianego materiału.
Jaka płytka pasuje do ECC31005R?
Do tej rodziny pasuje płytka XCET310404ER, należąca do rodziny XCET310404.
Czy wariant 45° wykonuje fazę 90°?
Tak. Podany kąt jest kątem jednej strony względem osi narzędzia, dlatego pełny kąt wynosi 90°.
Kiedy wybrać wersję wydłużoną?
Gdy korpus standardowy nie zapewnia dostępu do obrabianej krawędzi. Należy stosować możliwie najmniejszy wysięg i odpowiednio ograniczyć parametry przy mniej sztywnym układzie.
Czym różnią się warianty 1-, 2- i 3-ostrzowe?
Wersja 1-ostrzowa zapewnia więcej miejsca na odprowadzanie wióra, a większa liczba ostrzy pozwala zwiększyć wydajność przy odpowiednio sztywnej obrabiarce i oprawce.
Gdzie znajdują się dokładne wymiary wybranego korpusu?
Na indywidualnej grafice technicznej przypisanej do każdego wariantu.
