Bestseller
  • Frez Tarczowy Do Rowków - Głowica Tarczowa, Promieniowa R - Narzędzie Do Rowków I Do Gwintowania, Fazowania Y.T.
  • Frez Tarczowy Do Rowków - Głowica Tarczowa, Promieniowa R - Narzędzie Do Rowków I Do Gwintowania, Fazowania Y.T.

Frez tarczowy SBL do rowków - głowica tarczowa, promieniowa r - narzędzie do rowków

Y.T.
Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 2 195,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz SBL080-1.4-22 (D80 AE1.4 d22) SBL080-1.6-22 (D80 AE1.6 d22) SBL080-1.8-22 (D80 AE1.8 d22) SBL080-2-22 (D80 AE2 d22) SBL080-2.5-22 (D80 AE2.5 d22) SBL080-3-22 (D80 AE3 d22) SBL080-4-22 (D80 AE4 d22) SBL080-5-22 (D80 AE5 d22) SBL100-1.4-22 (D100 AE1.4 d22) SBL100-1.6-22 (D100 AE1.6 d22) SBL100-1.8-22 (D100 AE1.8 d22) SBL100-2-22 (D100 AE2 d22) SBL100-2.5-22 (D100 AE2.5 d22) SBL100-3-22 (D100 AE3 d22) SBL100-4-22 (D100 AE4 d22) SBL100-5-22 (D100 AE5 d22) SBL125-1.4-32 (D125 AE1.4 d32) SBL125-1.6-32 (D125 AE1.6 d32) SBL125-1.8-32 (D125 AE1.8 d32) SBL125-2-32 (D125 AE2 d32) SBL125-2.5-32 (D125 AE2.5 d32) SBL125-3-32 (D125 AE3 d32) SBL125-4-32 (D125 AE4 d32) SBL125-5-32 (D125 AE5 d32) SBL160-1.4-32 (D160 AE1.4 d32) SBL160-1.6-32 (D160 AE1.6 d32) SBL160-1.8-32 (D160 AE1.8 d32) SBL160-2-32 (D160 AE2 d32) SBL160-2.5-32 (D160 AE2.5 d32) SBL160-3-32 (D160 AE3 d32) SBL160-4-32 (D160 AE4 d32) SBL160-5-32 (D160 AE5 d32)
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

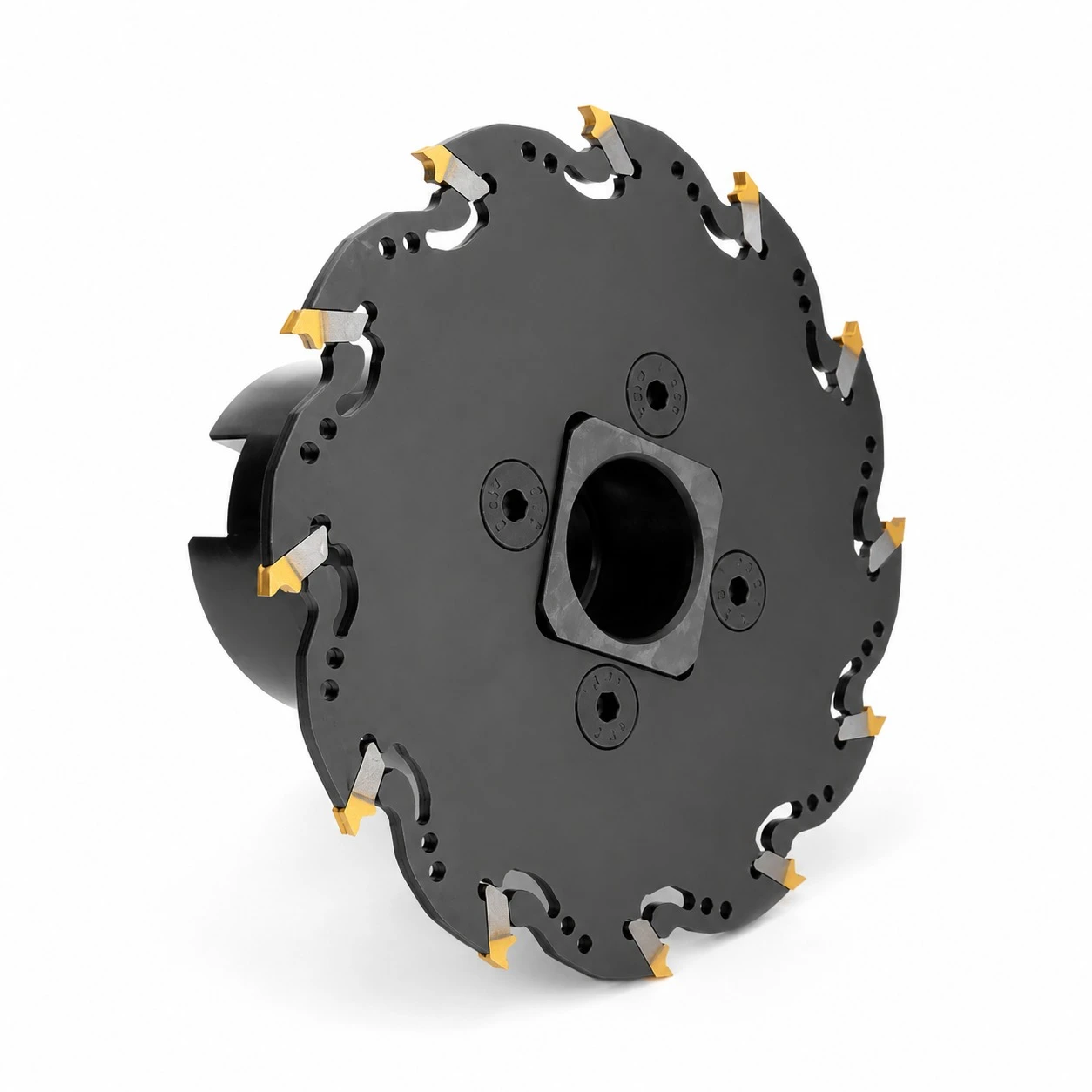

Frez Tarczowy SBL Do Rowków - Głowica Tarczowa, Promieniowa R - Narzędzie Do Rowków




Frez tarczowy typu Saw Milling Cutter z patentowanym systemem mocowania plytek LNGT. Przeznaczony do frezowania rowkow, przecinania i obrobki szczelinowej na frezarkach CNC.

Konstrukcja freza oparta jest na osadzeniu plytek w gniezdzie bez srub - plytki montowane sa naprzemiennie (lewy lamacz NLS/NL + prawy lamacz NRS/NR), co zapewnia stabilne odprowadzanie wiorow i mozliwosc pracy z duzymi posuwami.

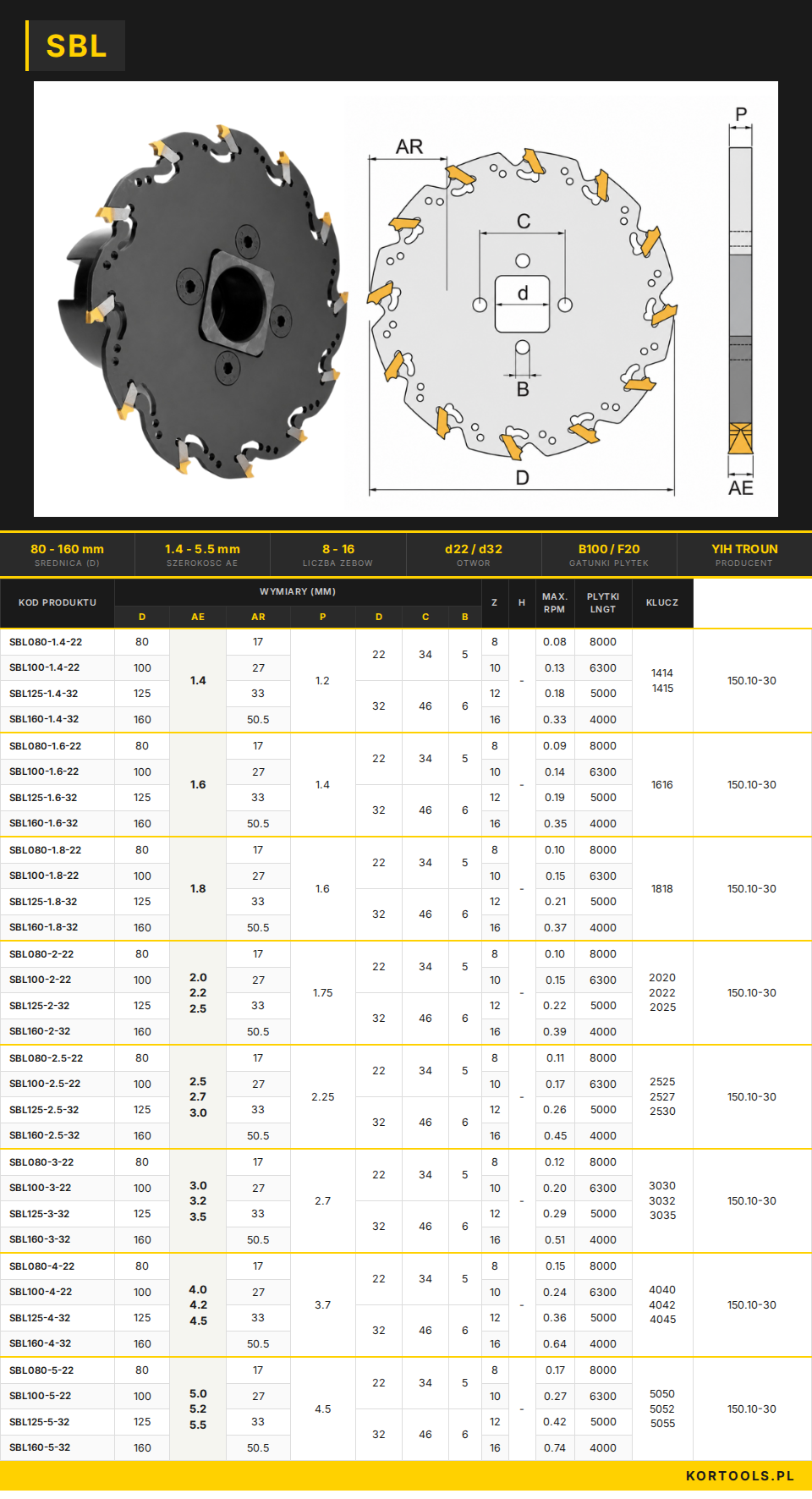

Dostepne srednice i parametry:

  • D80 mm (otwor d22, Z=8 zebow, do 8000 obr/min)
  • D100 mm (otwor d22, Z=10 zebow, do 6300 obr/min)
  • D125 mm (otwor d32, Z=12 zebow, do 5000 obr/min)
  • D160 mm (otwor d32, Z=16 zebow, do 4000 obr/min)

Szerokosci ciecia AE: 1.4 / 1.6 / 1.8 / 2.0 / 2.5 / 3.0 / 4.0 / 5.0 mm Kazdy frez obsluguje takze pokrewne szerokosci plytek (np. frez AE 2.0 przyjmuje plytki 2.0 / 2.2 / 2.5 mm).

Plytki skrawajace LNGT:

  • Gatunek B100 (powlekany PVD TiAlN) - do stali, stali nierdzewnej, superstopow
  • Gatunek F20 (powlekany PVD TiN) - do zeliwa i aluminium
  • Sprzedawane w opakowaniach po 10 szt., montowane naprzemiennie L+R

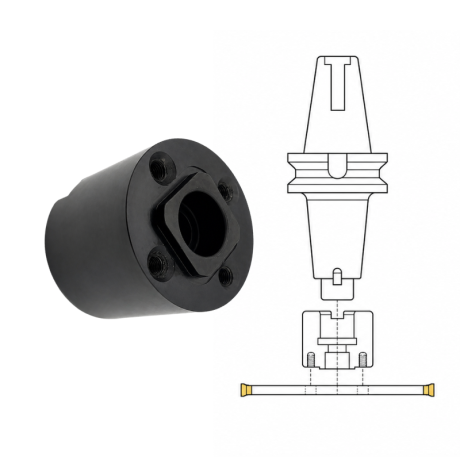

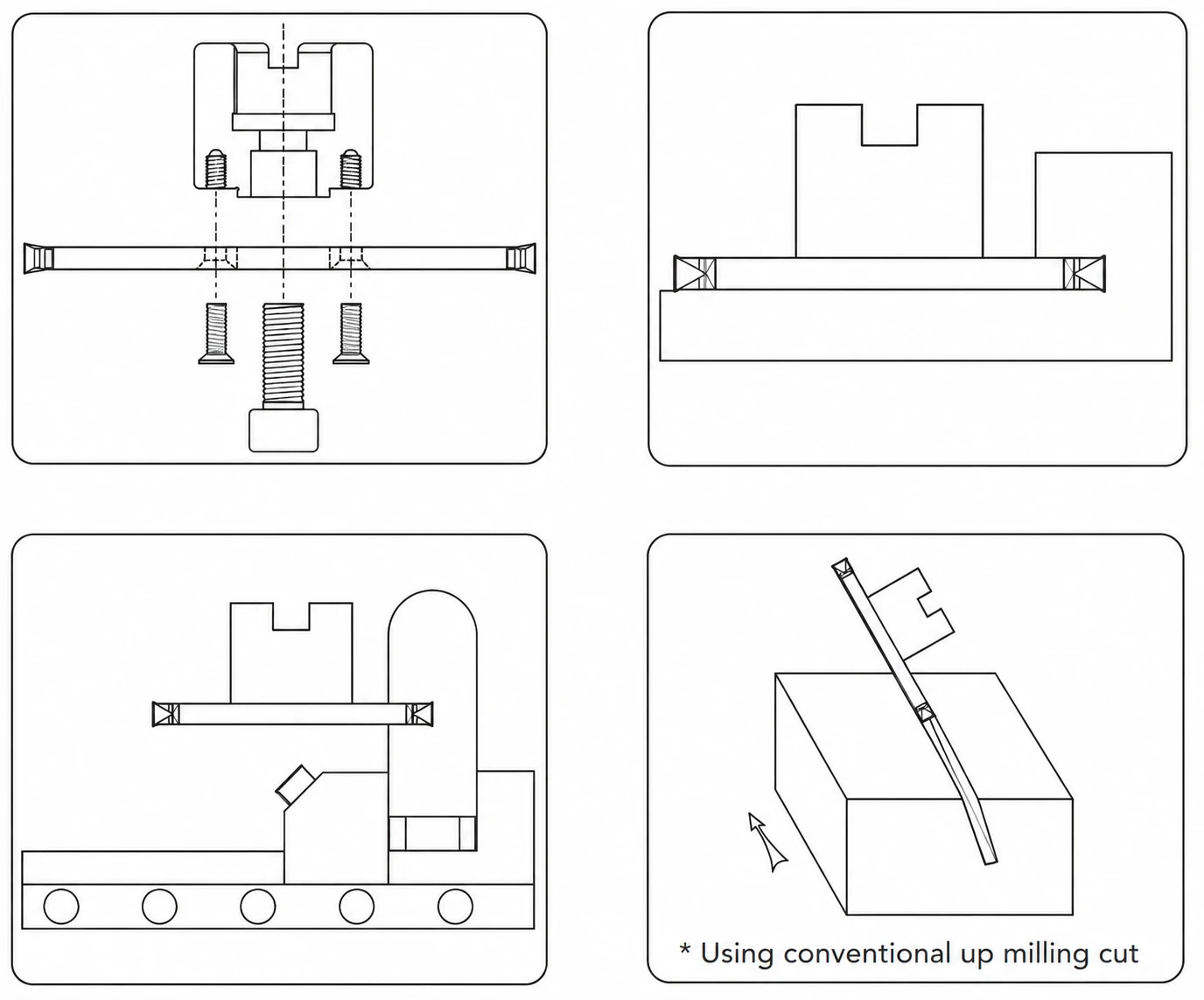

Montaz: frez montowany na trzpieniu BL/BLL (srednica 45 mm dla D80/D100, srednica 58 mm dla D125/D160). Trzpien i klucz montazowy sprzedawane osobno.






PRZYKLADOWE ZESTAWY - CO ZAMOWIC?

Zestaw 1: Frezowanie rowka 2 mm w stali

Frez: SBL100-2-22 (D100 AE2 d22)
Trzpien: BLL45-22 D45 d22 UNIWERSALNY AE 1.4-5.5mm (cienkie + grube) SBL080 SBL100
Plytki lewe: LNGT 2020NLS-ME AE2.0 LEWY STAL INOX B100
Plytki prawe: LNGT 2020NRS-ME AE2.0 PRAWY STAL INOX B100
Klucz: 150.10-30

Zestaw 2: Frezowanie rowka 3 mm w stali nierdzewnej

Frez: SBL125-3-32 (D125 AE3 d32)
Trzpien: BLL58-32 D58 d32 DO GRUBYCH FREZOW P2.7-4.5 do SBL125 SBL160
Plytki lewe: LNGT 3030NLS-ME AE3.0 LEWY STAL INOX B100
Plytki prawe: LNGT 3030NRS-ME AE3.0 PRAWY STAL INOX B100
Klucz: 150.10-30

Zestaw 3: Odcinanie detalu 3 mm (V-shape, podwyzszona stabilnosc)

Frez: SBL160-3-32 (D160 AE3 d32)
Trzpien: BLL58-32 D58 d32 DO GRUBYCH FREZOW P2.7-4.5 do SBL125 SBL160
Plytki lewe: LNGT 3030NL-ME AE3.0 LEWY V-SHAPE STAL INOX B100
Plytki prawe: LNGT 3030NR-ME AE3.0 PRAWY V-SHAPE STAL INOX B100
Klucz: 150.10-30

Zestaw 4: Frezowanie rowka 2 mm w aluminium

Frez: SBL080-2-22 (D80 AE2 d22)
Trzpien: BLL45-22 D45 d22 UNIWERSALNY AE 1.4-5.5mm (cienkie + grube) SBL080 SBL100
Plytki lewe: LNGT 2020NLS-EE AE2.0 LEWY ALUMINIUM F20
Plytki prawe: LNGT 2020NRS-EE AE2.0 PRAWY ALUMINIUM F20
Klucz: 150.10-30

Zestaw 5: Frezowanie rowka 5 mm w stali

Frez: SBL125-5-32 (D125 AE5 d32)
Trzpien: BLL58-32 D58 d32 DO GRUBYCH FREZOW P2.7-4.5 do SBL125 SBL160
Plytki lewe: LNGT 5050NLS-ME AE5.0 LEWY STAL INOX B100
Plytki prawe: LNGT 5050NRS-ME AE5.0 PRAWY STAL INOX B100
Klucz: 150.10-30

Zestaw 6: Waski rowek 1.4 mm w stali

Frez: SBL100-1.4-22 (D100 AE1.4 d22)
Trzpien: BLL45-22 D45 d22 UNIWERSALNY AE 1.4-5.5mm (cienkie + grube) SBL080 SBL100
Plytki lewe: LNGT 1414NLS-ME AE1.4 LEWY STAL INOX B100
Plytki prawe: LNGT 1414NRS-ME AE1.4 PRAWY STAL INOX B100
Klucz: 150.10-30

ZASADY DOBORU:

1. Srednica freza D (80/100/125/160) zalezy od glebokosci rowka i obrabiarki
2. AE freza = szerokosc ciecia, musi odpowiadac AE plytki
3. Trzpien BL do cienkich frezow (AE do 2.5, P 1.2-2.25), BLL do grubych (AE od 3.0, P 2.7-4.5)
4. Trzpien D45 (d22) do frezow D80/D100, D58 (d32) do D125/D160
5. Zawsze zamawiaj tyle samo plytek lewych co prawych (montaz naprzemienny)
6. B100 (seria ME/M) = do stali i stali nierdzewnej, F20 (seria EE) = do aluminium

Pliki do pobrania

File icon 2024.06-Catalog-Europe-version-EN YT sawmill.pdf 25.08 MB
