Frez tarczowy SMD/SMC/SFT do rowków na wymienne płytki
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Zapytaj o produkt
Administratorem danych osobowych jest Kortools. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: K847744058364-HEADS-R3
Opis produktu
Korpus frezu do pracy z wymiennymi płytkami, sprzedawany bez płytek skrawających. Wybierz konstrukcję SMD, SMC lub SFT i parametry odpowiedniego wykonania. Płytki dobiera się i kupuje oddzielnie.
Korpus i sposób pracy
Frez tarczowy z wymiennymi płytkami skrawającymi służy do frezowania rowków oraz innych operacji pokazanych w sekcji zastosowań. Okrągły korpus ma otwór mocowania, a płytki są mocowane śrubami w gniazdach na jego obwodzie.
Wybór dotyczy konkretnego wykonania: konstrukcji korpusu, średnicy, grubości, otworu mocowania i układu ostrzy. Korpusy są sprzedawane bez płytek skrawających. Płytki należy wybrać i kupić osobno, zgodnie z oznaczeniem podanym dla wybranego korpusu.

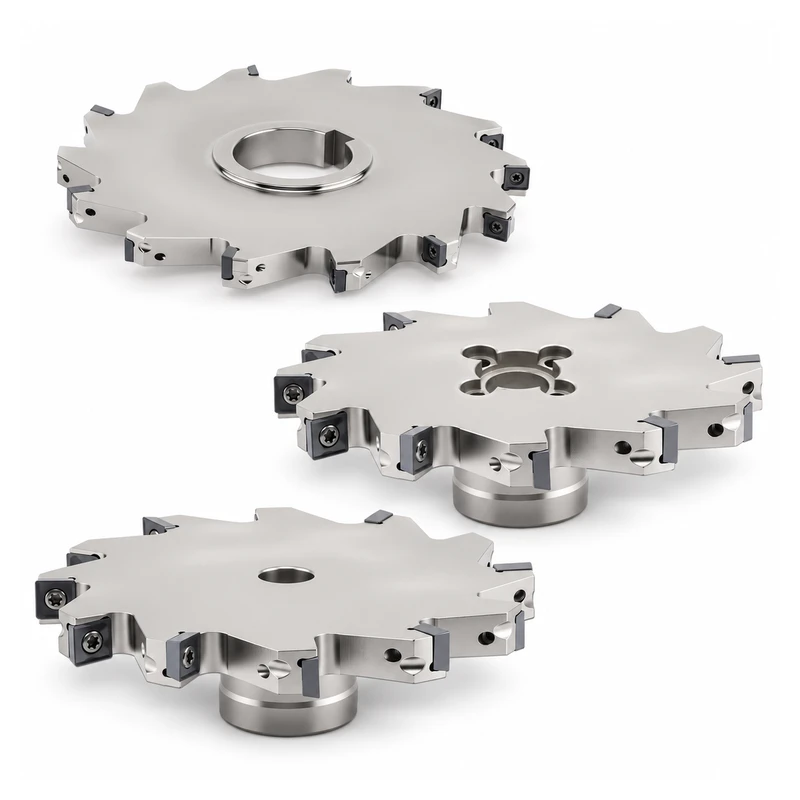

Konstrukcje SMD, SMC i SFT
Oznaczenia SMD, SMC i SFT opisują różne wykonania korpusu i gniazd płytek. Przy doborze porównaj zarówno parametry, jak i zdjęcie właściwego wariantu.
| Konstrukcja | Cechy korpusu |
|---|---|

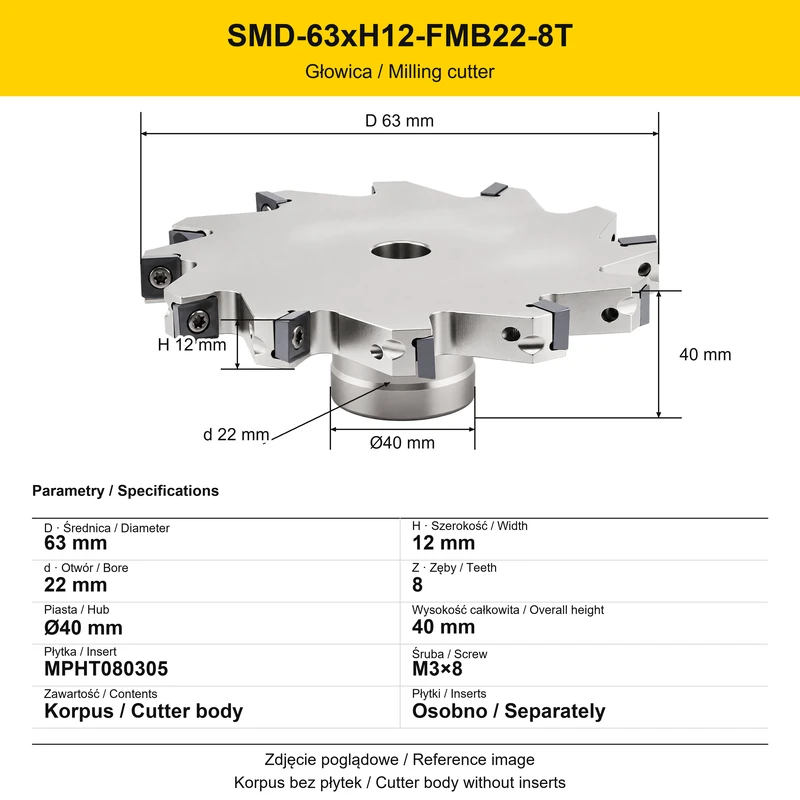

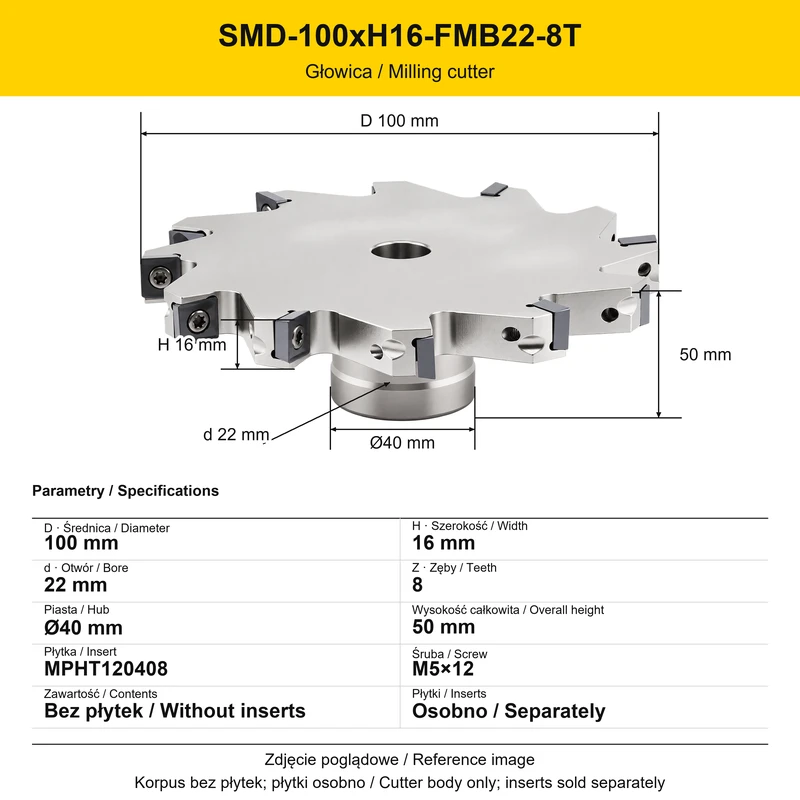

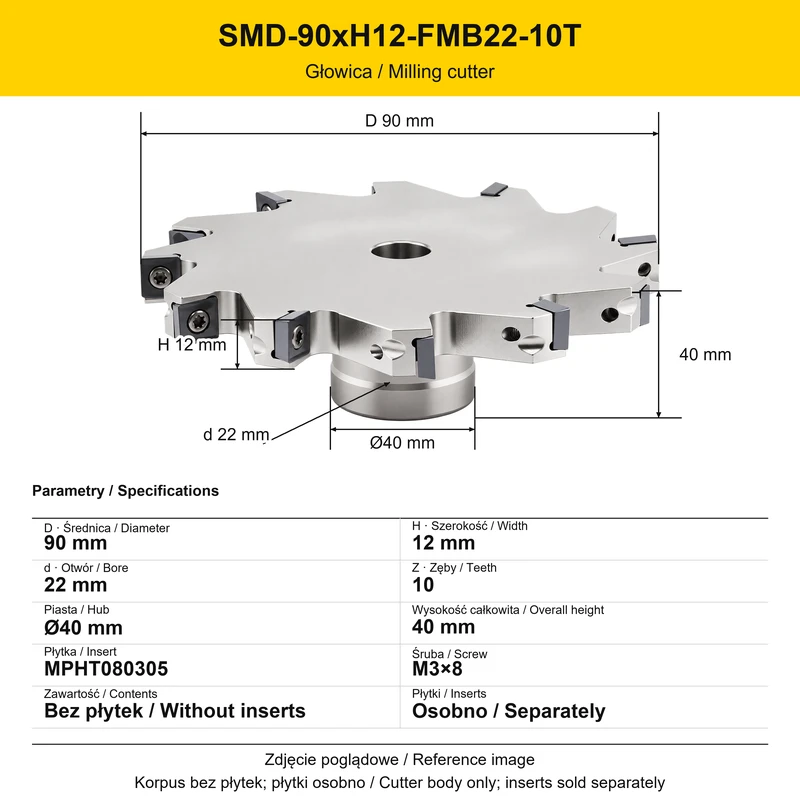

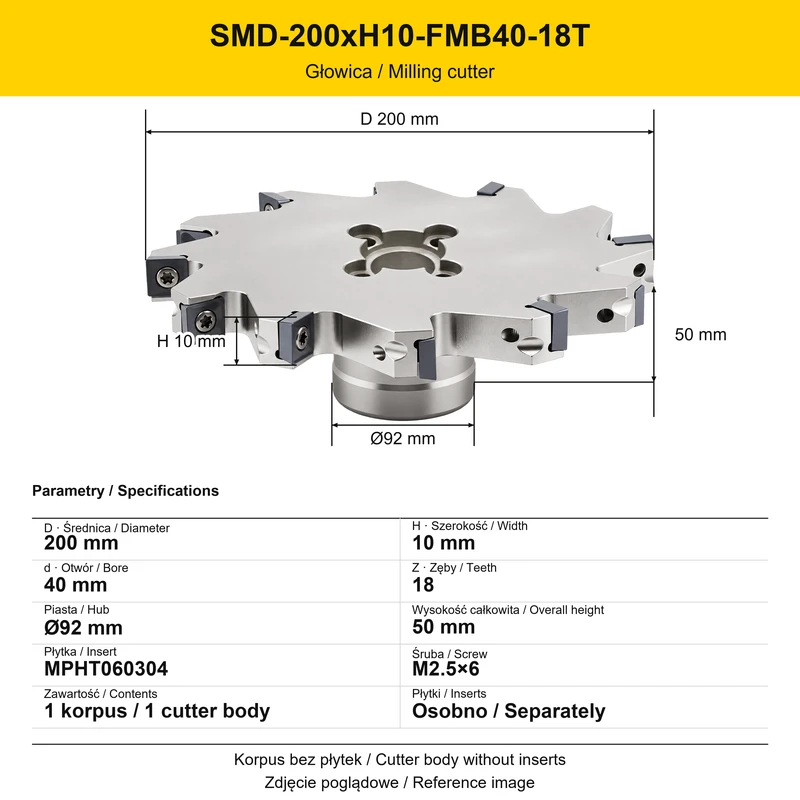

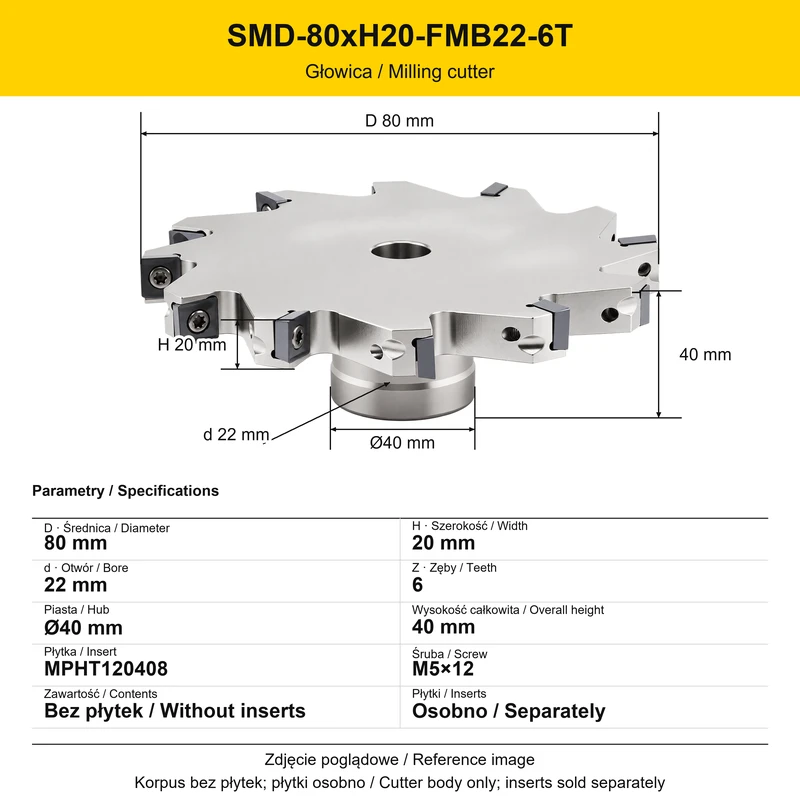

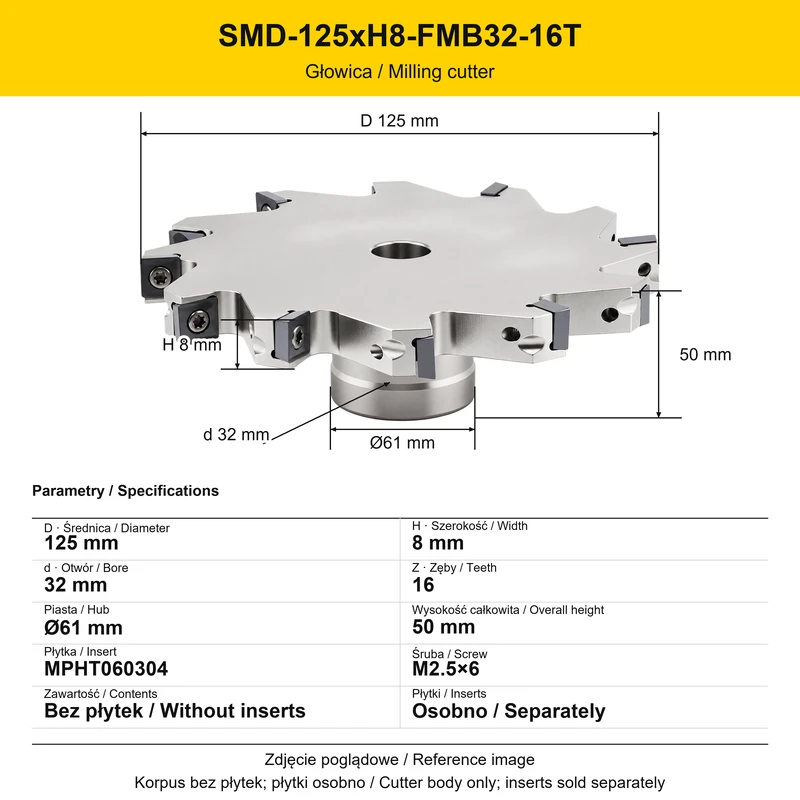

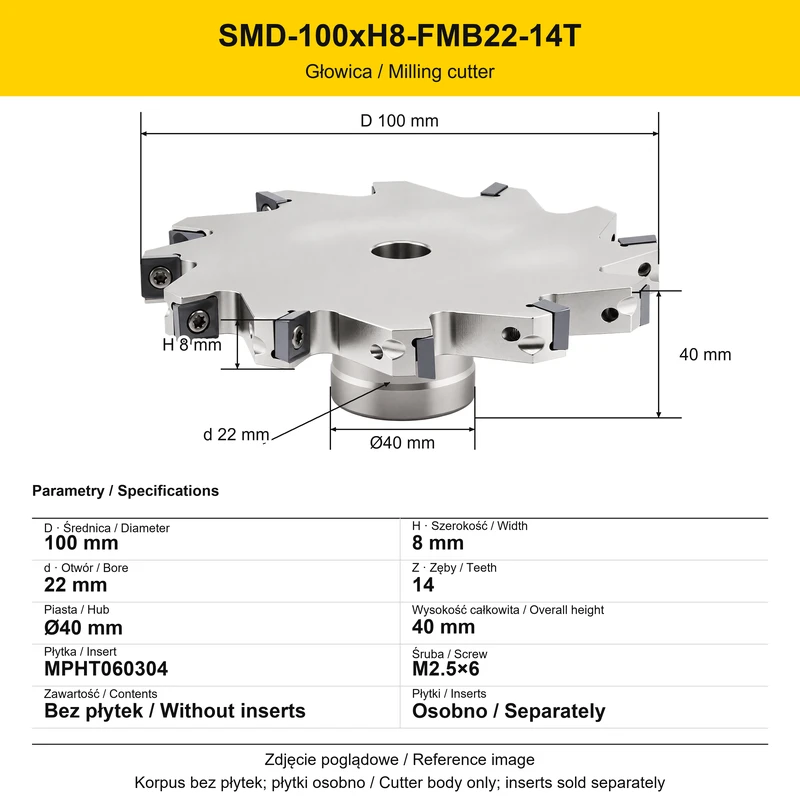

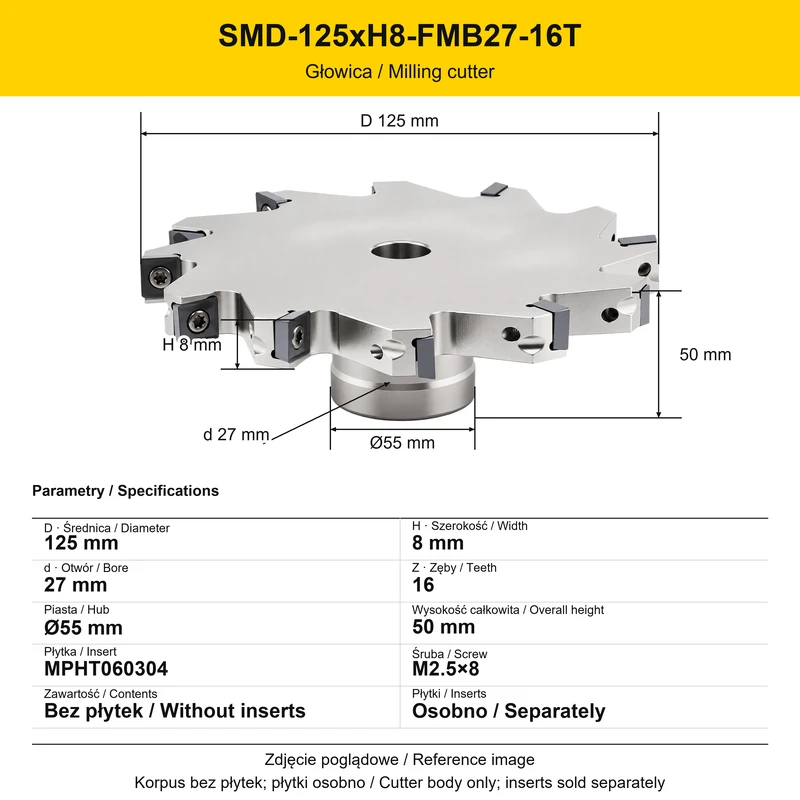

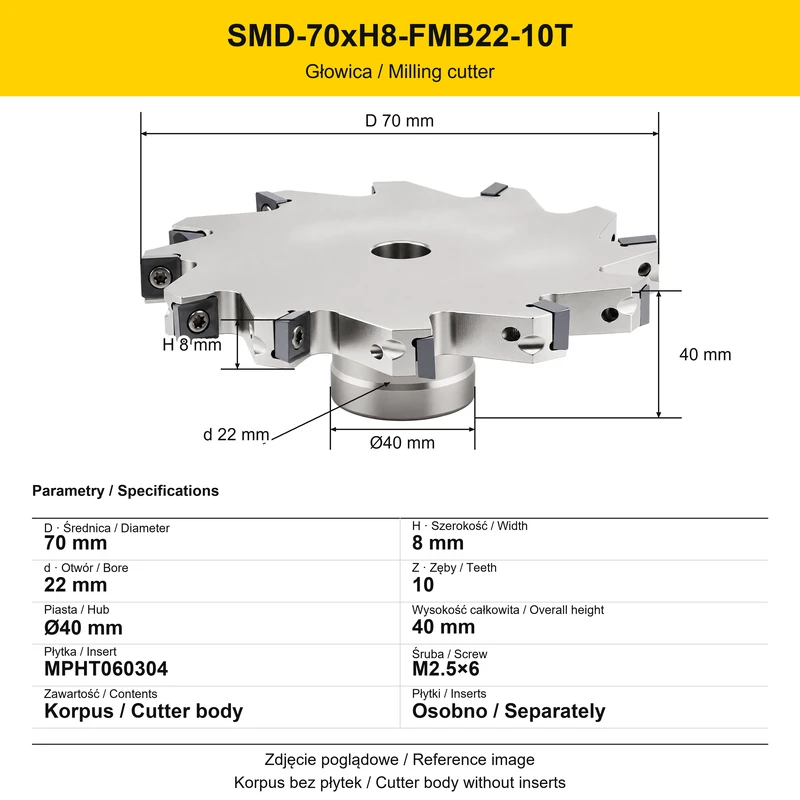

| SMD | Korpus z piastą. Oprócz średnicy i grubości części tarczowej istotne są wymiary piasty oraz wysokość całego korpusu. |

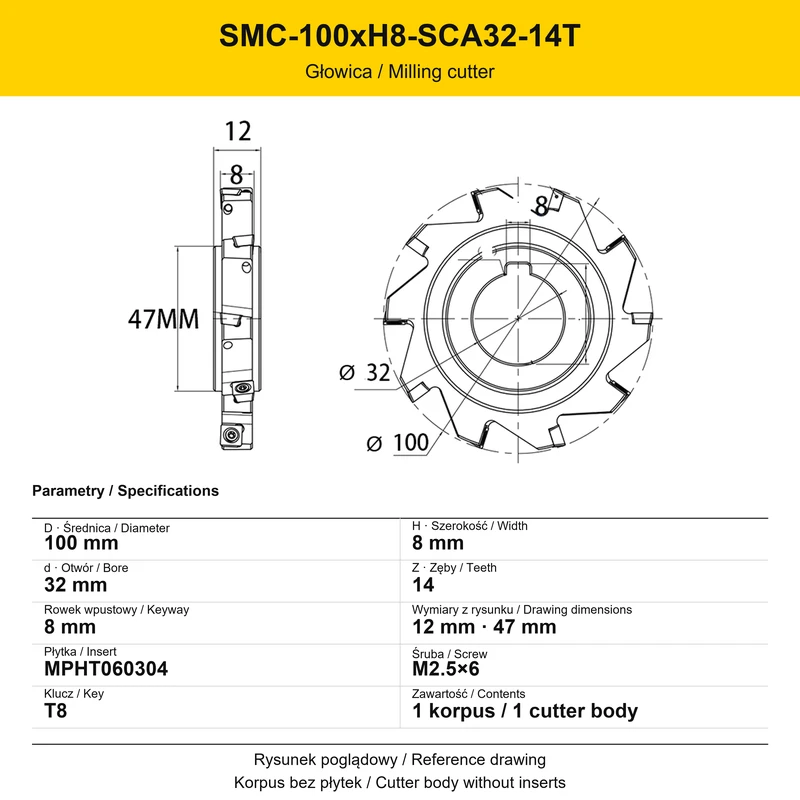

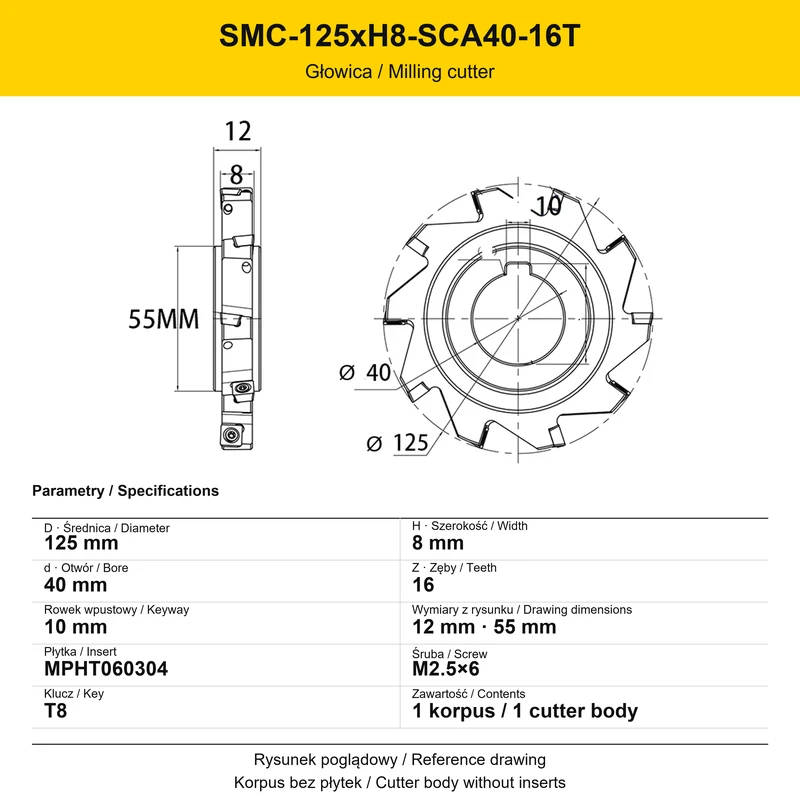

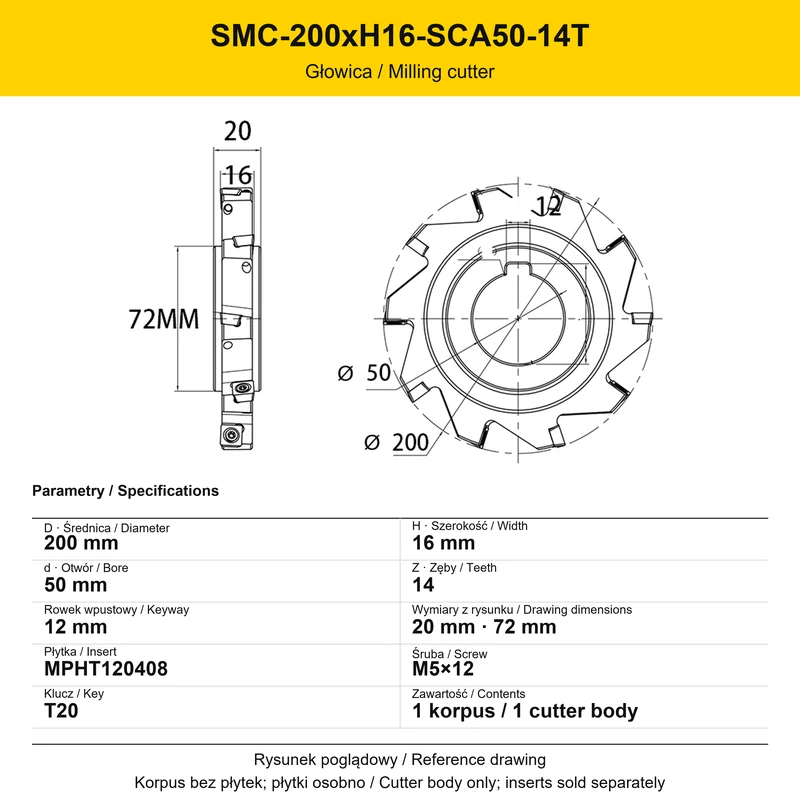

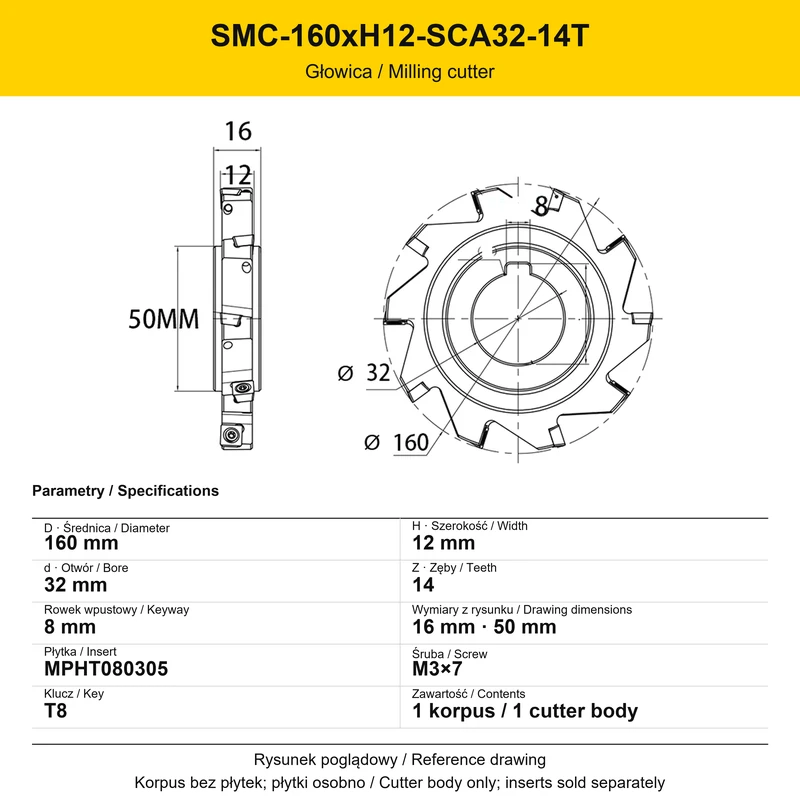

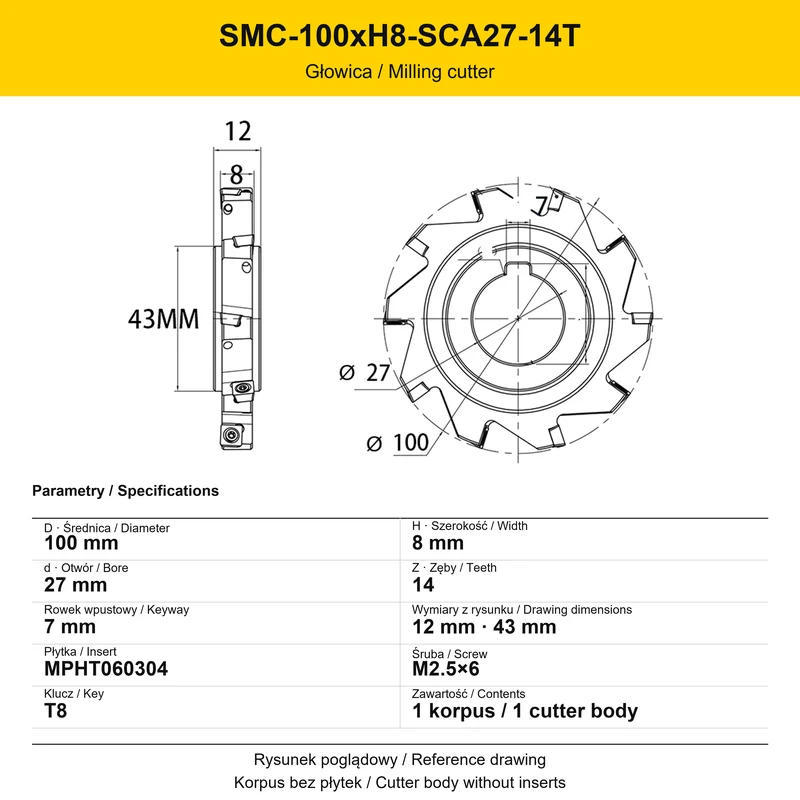

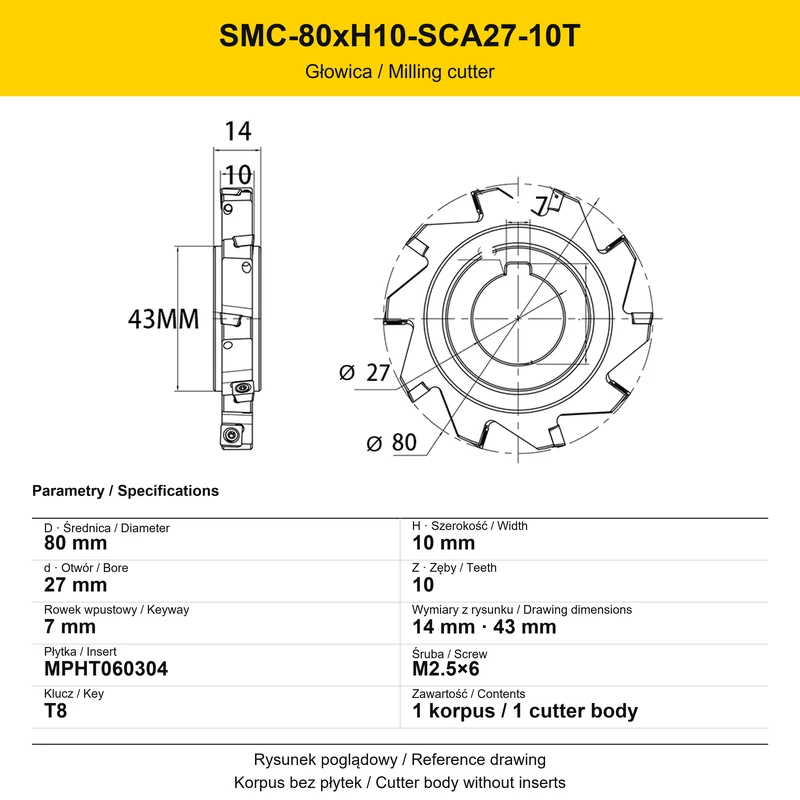

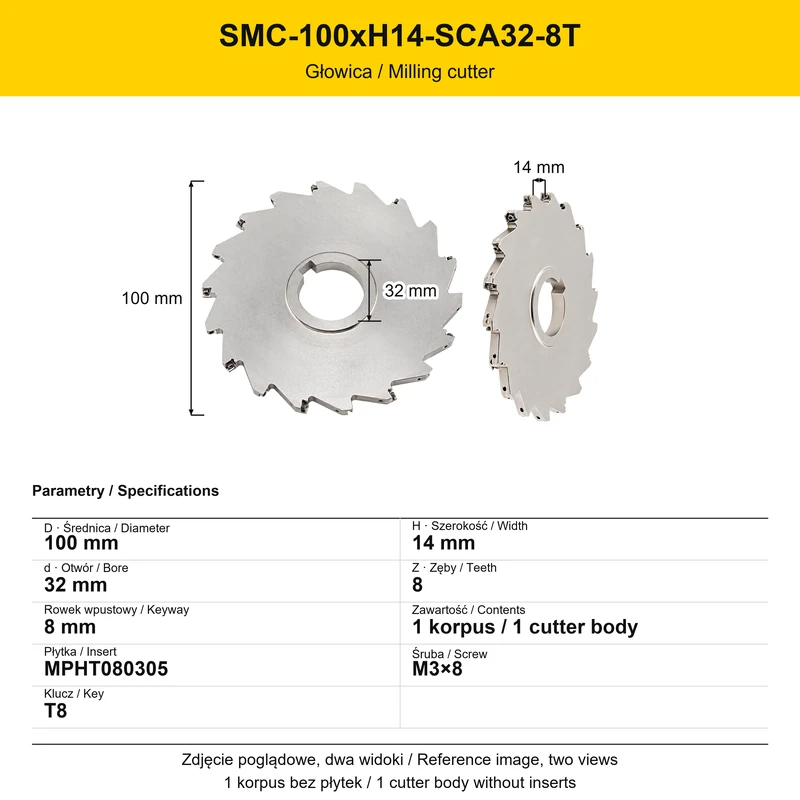

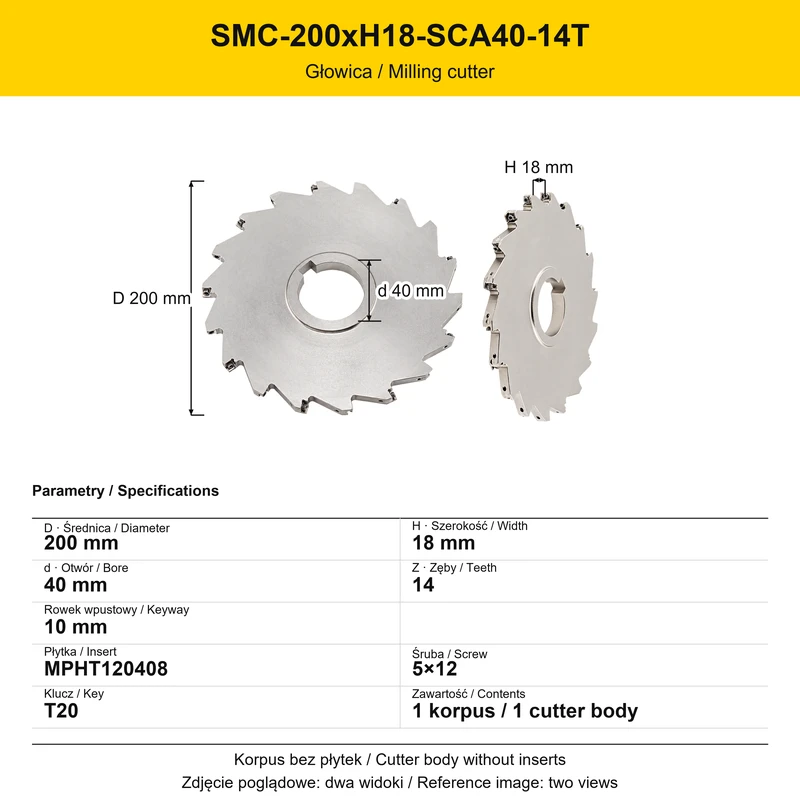

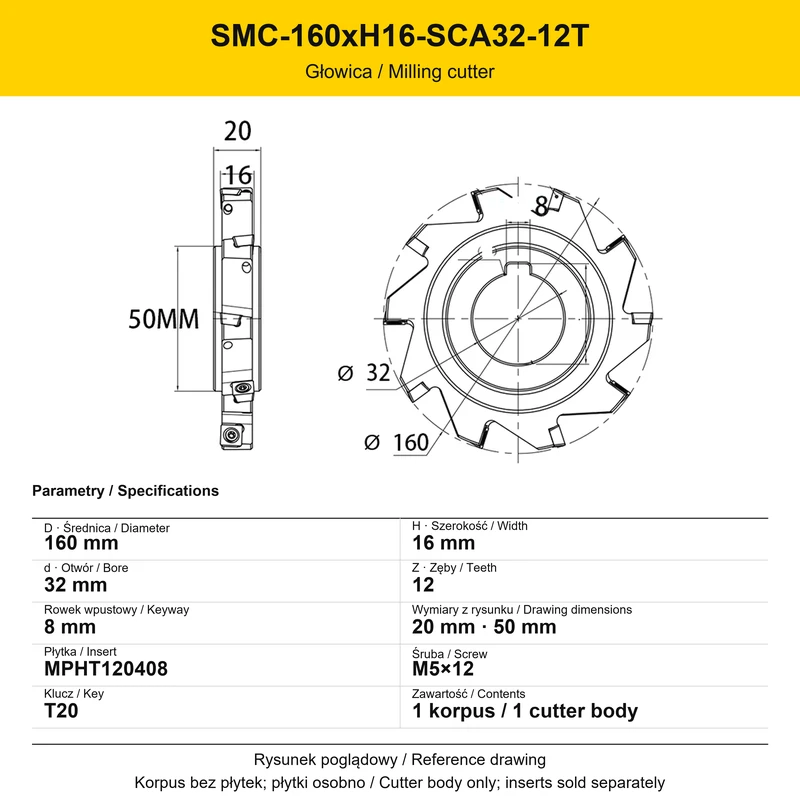

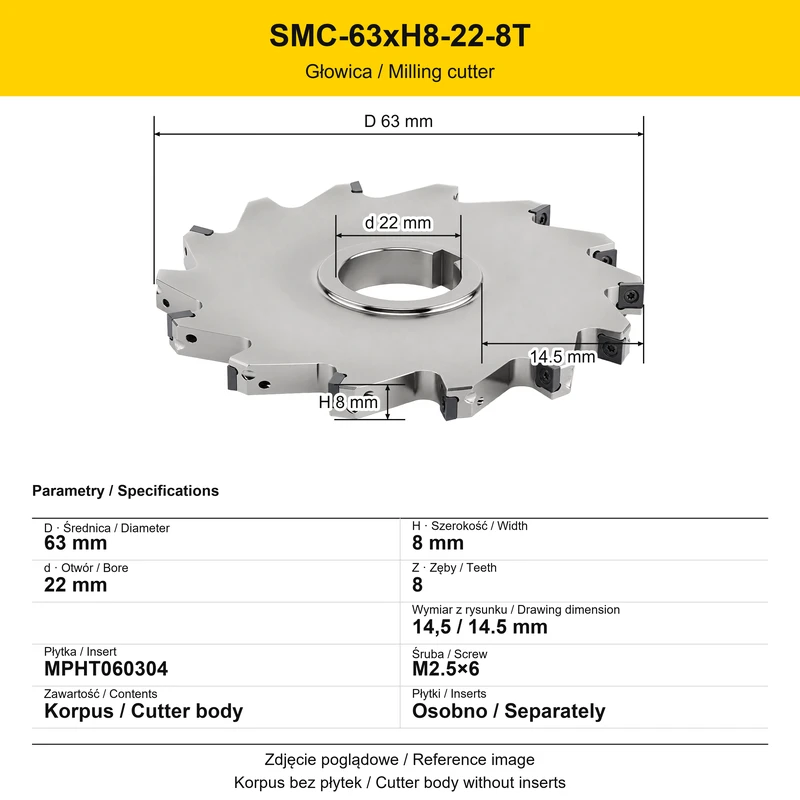

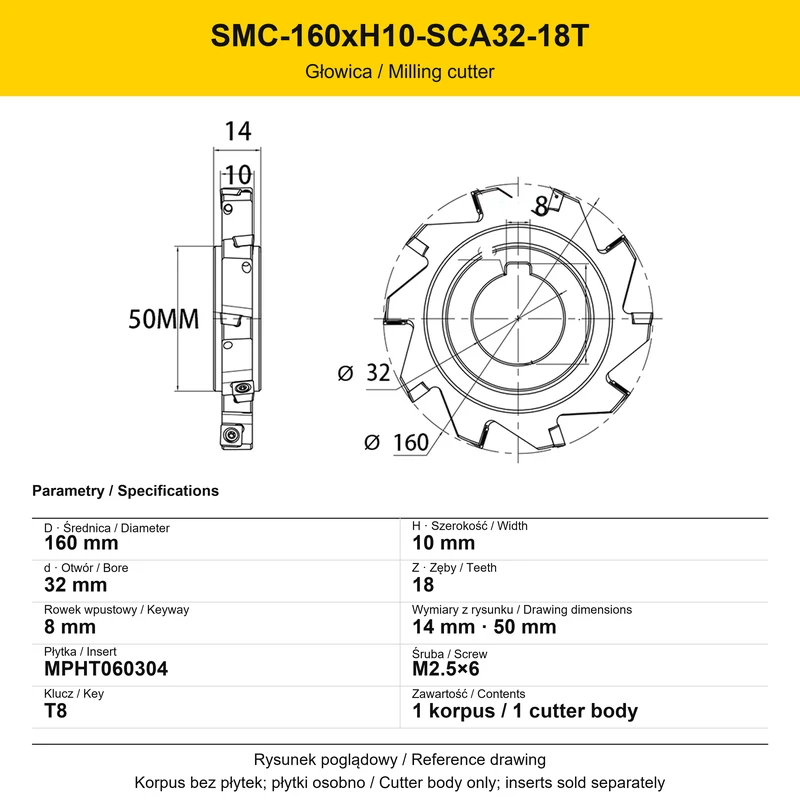

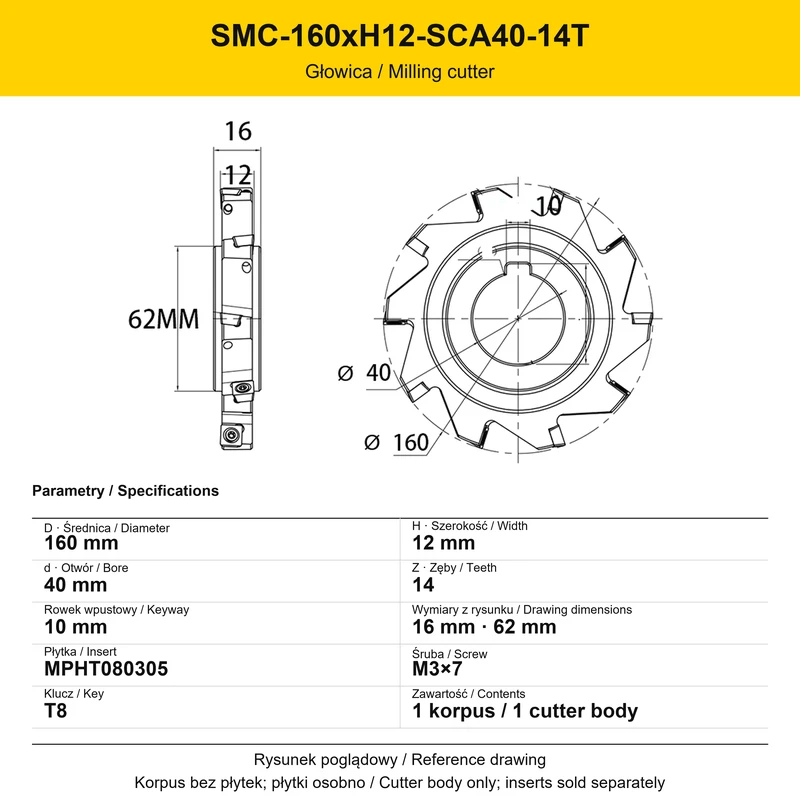

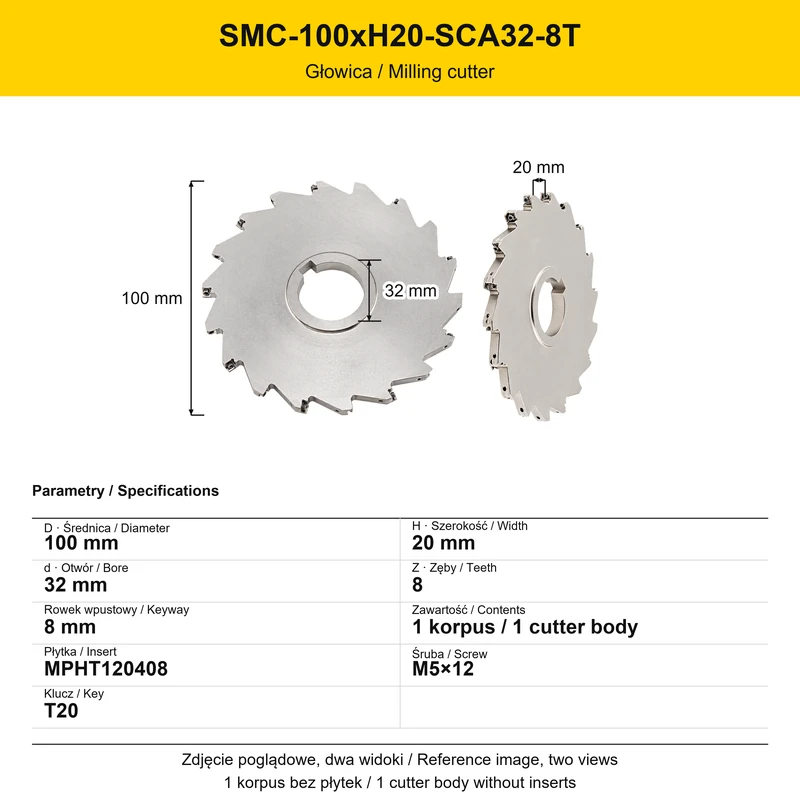

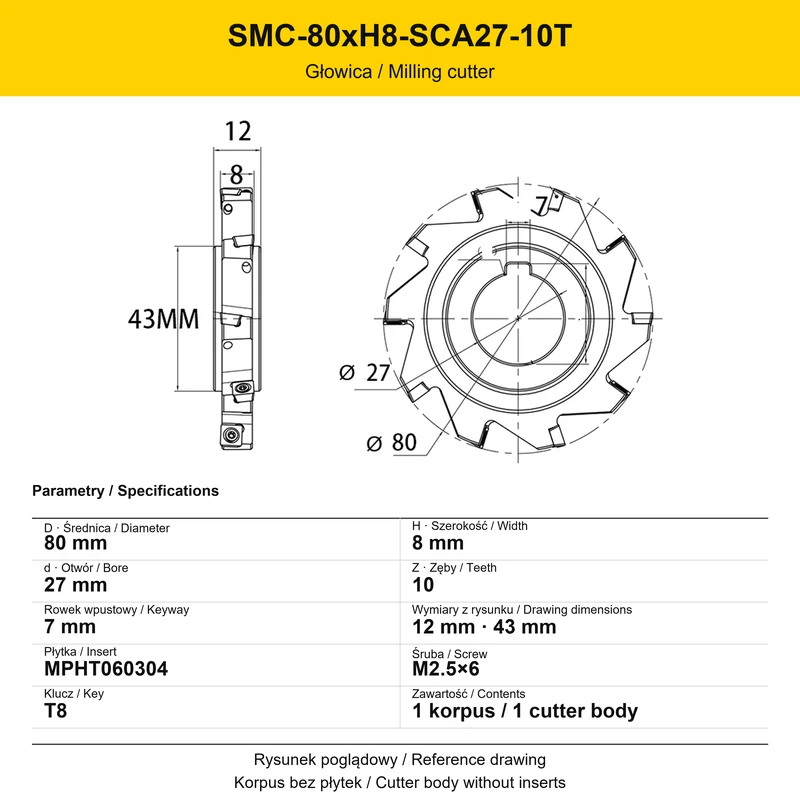

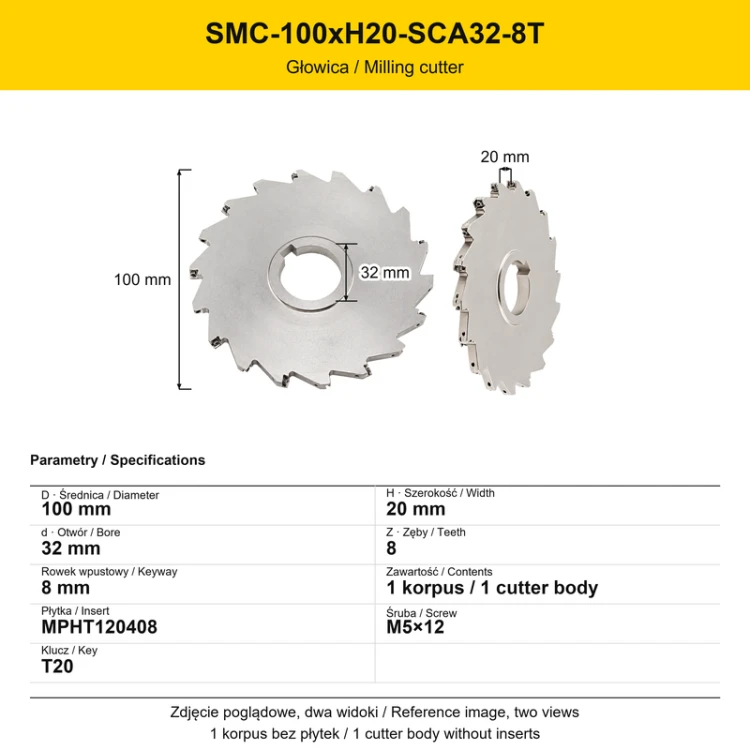

| SMC | Cieńsza konstrukcja tarczowa. Parametry otworu i rowka wpustowego należy odczytać z rysunku konkretnego wykonania. |

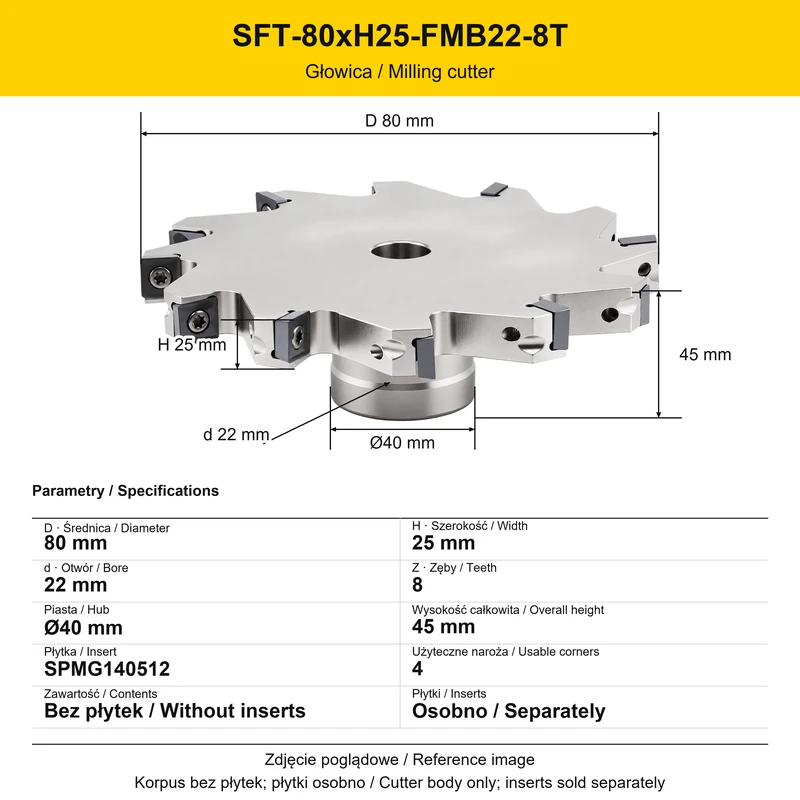

| SFT | Pokazane wykonania H22 i H25 mają korpus z piastą oraz gniazda płytek SPMG140512. Są to dwa odrębne warianty; wybór dotyczy jednego korpusu bez płytek. |

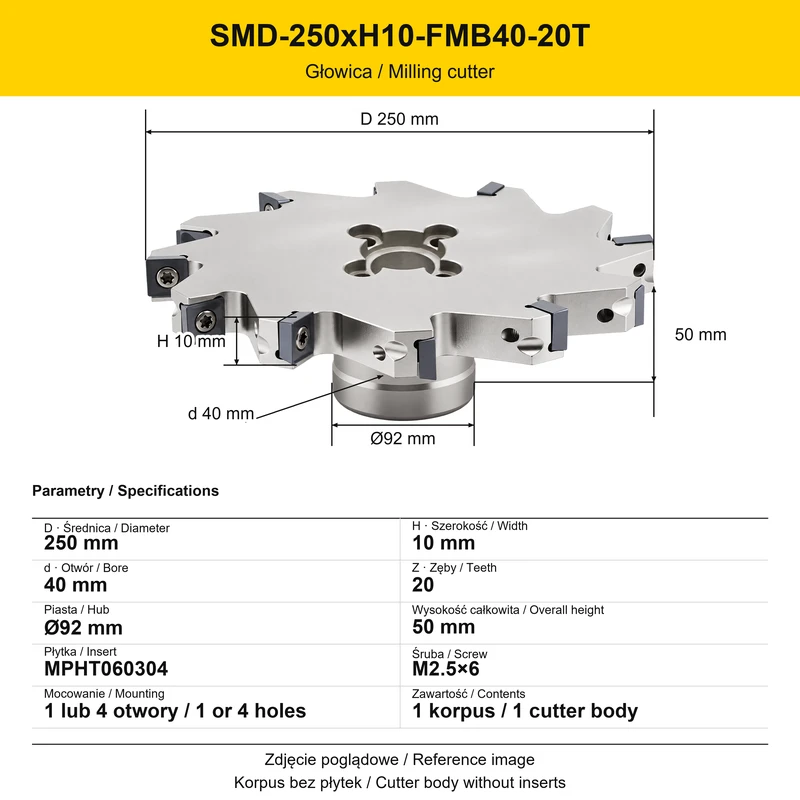

Wymiary mocowania oraz sposób przykręcenia korpusu zależą od wykonania. Informację o mocowaniu jednootworowym lub czterootworowym sprawdź na karcie wybranego wariantu.
Zastosowanie
Zakres zastosowań obejmuje poniższe operacje frezarskie. Dobór korpusu i płytki powinien odpowiadać kształtowi obrabianej powierzchni oraz materiałowi detalu.
| Operacja | Rodzaj obróbki |
|---|---|
| Obróbka zgrubna | Frezowanie zgrubne z użyciem wymiennych płytek. |
| Wybieranie materiału | Obróbka kieszeni i wybieranie materiału. |
| Rowki i wcinanie | Wykonywanie rowków oraz operacje wcinania. |
| Stopnie | Frezowanie powierzchni stopniowanych. |
| Płaszczyzny i powierzchnie kształtowe | Obróbka płaszczyzn oraz powierzchni kształtowych. |
Parametry wybranego wariantu
Poszczególne wykonania różnią się wymiarami i wyposażeniem gniazd. Dokładne wartości znajdują się przy wybranym wariancie; przed wyborem porównaj je z mocowaniem i przewidzianą operacją.
| Parametr | Co sprawdzić |
|---|---|
| Średnica D | Średnicę zewnętrzną korpusu w milimetrach. |
| Grubość H | Grubość części tarczowej w milimetrach. |
| Otwór mocowania | Średnicę otworu w korpusie; wartość zależy od wykonania. |
| Piasta i wysokość korpusu | Wymiary piasty oraz wysokość podane dla wybranego korpusu z piastą. |
| Liczba ostrzy | Liczbę pozycji skrawających oznaczoną w danych wariantu. |
| Oznaczenie płytki | Dokładny kod płytki przewidziany dla gniazd wybranego korpusu. |
| Śruba płytki | Rozmiar śruby przypisany do danego wykonania. |
| Szczegóły mocowania | Rysunek otworu, rowka wpustowego i otworów mocujących, jeżeli występują w danym wariancie. |
Wartości D i H oraz sama nazwa serii nie zastępują kontroli otworu mocowania i płytki. Porównuj pełną specyfikację wybranego wykonania.
Materiał korpusu
Korpus wykonano ze stali stopowej poddanej hartowaniu. Informacja ta dotyczy korpusu narzędzia. Oznaczenie płytki, jej przeznaczenie i zgodność z gniazdem sprawdza się oddzielnie.
Przy wyborze używaj wymiarów i oznaczeń podanych dla konkretnego wariantu. Materiał korpusu nie określa sam w sobie materiału detalu, do którego przeznaczona jest wybrana płytka.
Dobór płytek MPHT, SPMT i SPMG
Poszczególne wykonania korpusów korzystają z płytek MPHT, SPMT lub SPMG. Pełny kod płytki musi odpowiadać gniazdom wybranego korpusu. Nie dobieraj płytki wyłącznie po nazwie rodziny lub grubości korpusu.
| Element doboru | Informacja |
|---|---|
| Rozmiar płytki | Porównaj pełne oznaczenie płytki z kodem podanym na karcie korpusu. |

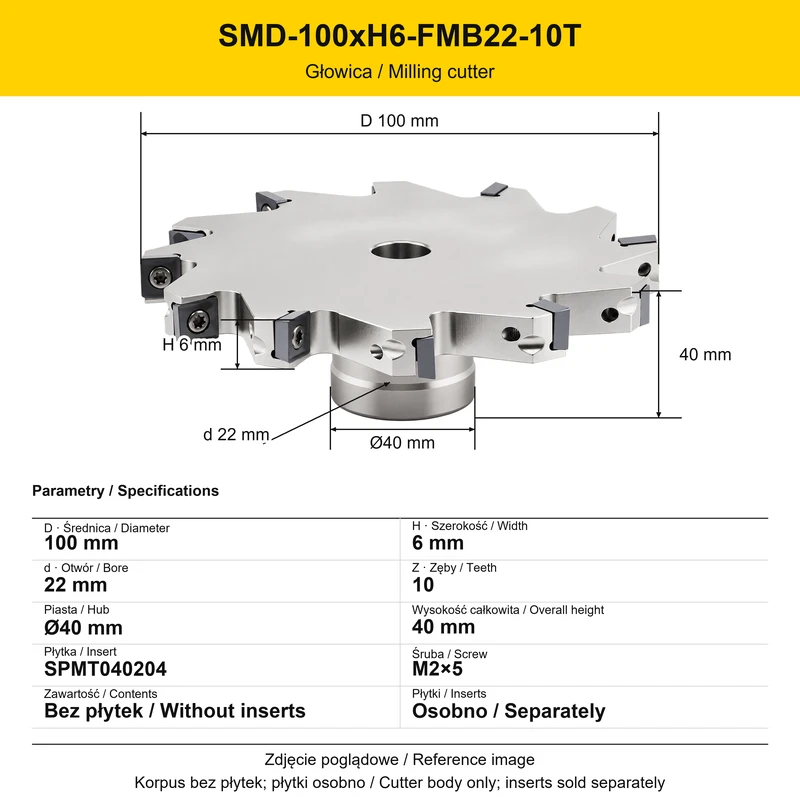

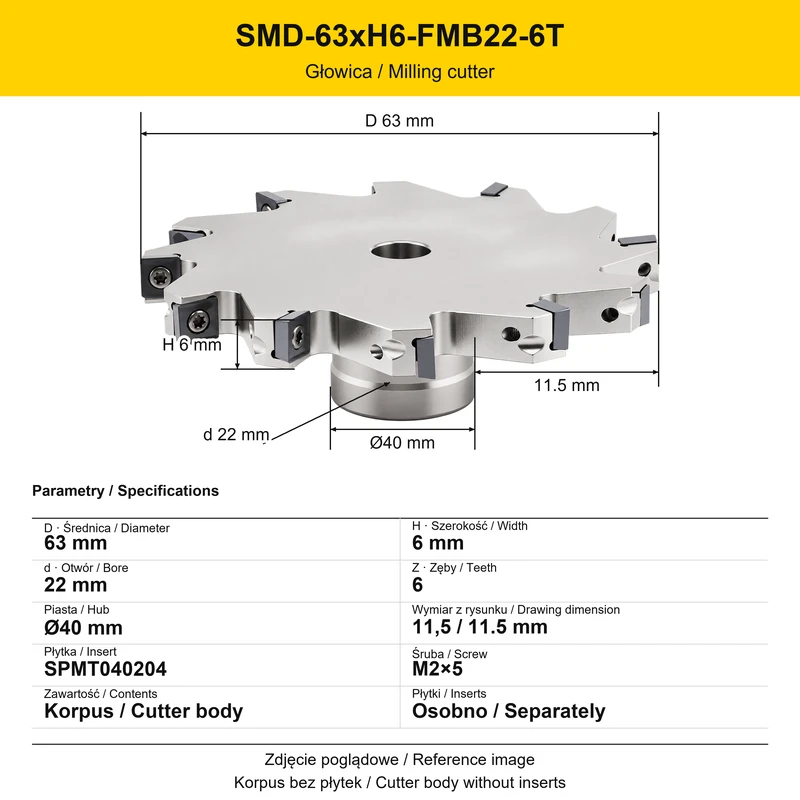

| SPMT040204 | Stosowana w wybranych wykonaniach SMD wskazanych na kartach wariantów. Sama grubość H nie rozstrzyga doboru płytki. |
| SPMG140512 | Przewidziana dla pokazanych wykonań SFT H22 i H25. Nie należy przenosić tego doboru na inne korpusy. |
| MPHT080305-DM | Wykonanie o wymiarze 8,3 mm i promieniu naroża R0,5, przeznaczone do stali i żeliwa, do obróbki półwykończeniowej oraz zgrubnej. |
| Wykonania do aluminium | Wybierz płytkę oznaczoną jako przeznaczona do aluminium; tego zastosowania nie należy przypisywać wszystkim płytkom MPHT. |
| Liczba sztuk | Jednostkę opakowania płytek sprawdź w osobnym, powiązanym produkcie. Ta aukcja obejmuje wyłącznie korpus frezu bez płytek. |
Przeznaczenie do stali, żeliwa lub aluminium odnosi się do odpowiedniego wykonania płytki. Oznaczenie materiału obrabianego należy odczytać przy wybranej płytce.
Korpus i płytki kupowane osobno
Wybór korpusu SMD, SMC lub SFT obejmuje korpus bez płytek skrawających. Płytki widoczne na zdjęciach narzędzia pokazują ich położenie w gniazdach. Do skompletowania narzędzia należy osobno dobrać właściwe płytki zgodnie z kodem na karcie wybranego wariantu.
Ta aukcja obejmuje wyłącznie korpusy frezów. Płytki są osobnymi produktami. Płytki MPHT, SPMT040204QG oraz SPMG140512 dobieraj według kodu podanego na karcie korpusu. Wybierz właściwy rozmiar, wykonanie i gatunek do obrabianego materiału; powiązanie rodziny nie oznacza, że każdy jej wariant pasuje do każdego korpusu.
Pytania przed wyborem
| Pytanie | Odpowiedź |
|---|---|
| Czy płytki są dołączone do korpusu? | Korpus jest oferowany bez płytek. Właściwe płytki należy wybrać i kupić osobno, zgodnie z kodem na karcie wariantu. |
| Czym różnią się konstrukcje SMD, SMC i SFT? | SMD ma korpus z piastą, a SMC cieńszą konstrukcję tarczową. Pokazane warianty SFT H22 i H25 korzystają z płytek SPMG140512 i stanowią odrębne alternatywy, po jednym korpusie. |
| Czy każda płytka pasuje do każdego korpusu? | Dobierz dokładny kod płytki wskazany dla wybranego korpusu. Nie dobieraj na podstawie samej nazwy rodziny ani grubości korpusu. |
| Jak sprawdzić mocowanie? | Porównaj średnicę otworu i szczegóły rysunku wybranego wariantu z przewidzianym mocowaniem. Uwzględnij rowek wpustowy lub układ otworów, jeżeli je podano. |
