Frez torusowy promieniowy 4-ostrzowy VHM — NaCo4
Promień naroża R · monolityczny węglik spiekany · obróbka CNC
Frez torusowy NaCo4 z czterema ostrzami to monolityczne narzędzie z węglika spiekanego do frezowania z promieniem na narożu części skrawającej. Zakres zastosowań obejmuje między innymi stal nierdzewną, stale węglowe, stopowe i stale do form. Narzędzie jest przeznaczone do centrów obróbczych CNC, frezarek CNC oraz odpowiednio wyposażonych grawerek pracujących z dużą prędkością.
Przy doborze rozróżnij średnicę roboczą, promień naroża R, średnicę chwytu oraz długość całkowitą L. Są to osobne wymiary. Promień naroża nie określa średnicy frezu, a średnica części roboczej nie zawsze jest równa średnicy mocowania.
1. Geometria torusowa i zastosowania
Cztery spiralne ostrza mają zaokrąglone naroża opisane promieniem R. Korpus jest wykonany z monolitycznego węglika spiekanego. Narzędzie ma powłokę oznaczoną NaCo4.
| Operacja | Zakres zastosowania |
|---|---|
| Frezowanie powierzchni | Obróbka powierzchni z uwzględnieniem promienia na narożu narzędzia. |
| Frezowanie boczne | Obróbka boków i ścianek detalu. |
| Obróbka otworów | Obróbka istniejących otworów odpowiednią strategią frezowania. Nie oznacza to zalecenia wiercenia pełnym przekrojem. |
| Frezowanie rowków | Wykonywanie rowków z geometrią naroża wynikającą z wybranego promienia R. |
| Obróbka rowków o profilu U | Zastosowanie przy rowkach o profilu U, z doborem średnicy i promienia do rysunku detalu. |
Ścieżkę narzędzia i warunki skrawania dobierz do materiału, geometrii detalu oraz możliwości obrabiarki. Promień naroża jest parametrem konkretnego wariantu.
2. Materiały do obróbki
Tabela rozróżnia materiały szczególnie odpowiednie, odpowiednie oraz niezalecane dla tej rodziny. Dobór konkretnego gatunku materiału i warunków pracy pozostaje częścią przygotowania operacji.
| Materiał | Przeznaczenie |
|---|---|
| Stal zwykła i stopowa | Materiały odpowiednie. |
| Stal węglowa | Materiał szczególnie odpowiedni. |
| Stal wstępnie utwardzona | Materiał odpowiedni. |
| Stale ulepszane cieplnie i stale do form | Materiały odpowiednie. |
| Stal nierdzewna | Materiał szczególnie odpowiedni. |
| Stopy żaroodporne i stopy tytanu | Materiały niezalecane dla tej rodziny. |
| Żeliwo | Materiał niezalecany dla tej rodziny. |
| Stopy miedzi | Materiały odpowiednie. |
| Grafit i kompozyty CFRP | Materiały niezalecane; CFRP oznacza kompozyty wzmacniane włóknem węglowym. |
| Stopy aluminium | Niezalecane dla tej rodziny; wybierz frez przeznaczony do aluminium. |
3. Budowa i parametry techniczne
| Parametr | Wartość lub opis |
|---|---|
| Rodzaj narzędzia | Frez trzpieniowy torusowy z promieniem naroża |
| Materiał narzędzia | VHM — monolityczny węglik spiekany; deklarowana wielkość ziarna 0,4 µm |
| Liczba ostrzy | 4 |
| Powłoka | NaCo4 |
| Średnica robocza | Od 1 do 12 mm, zależnie od wariantu |
| Promień naroża R | 0,2; 0,5 lub 1 mm, zależnie od wariantu |
| Średnica chwytu | Od 3 do 12 mm, zależnie od wariantu |
| Długość całkowita L | 50, 60, 75 lub 100 mm, zależnie od wariantu |
| Jednostka sprzedaży | 1 szt. — jeden frez wybranego wariantu |
Zakresy opisują rodzinę produktu, a nie możliwość zestawienia dowolnych wymiarów. Konkretne połączenie średnicy, promienia, chwytu i długości wybierz w selektorze wariantów.
4. Jak czytać kod i wymiary frezu

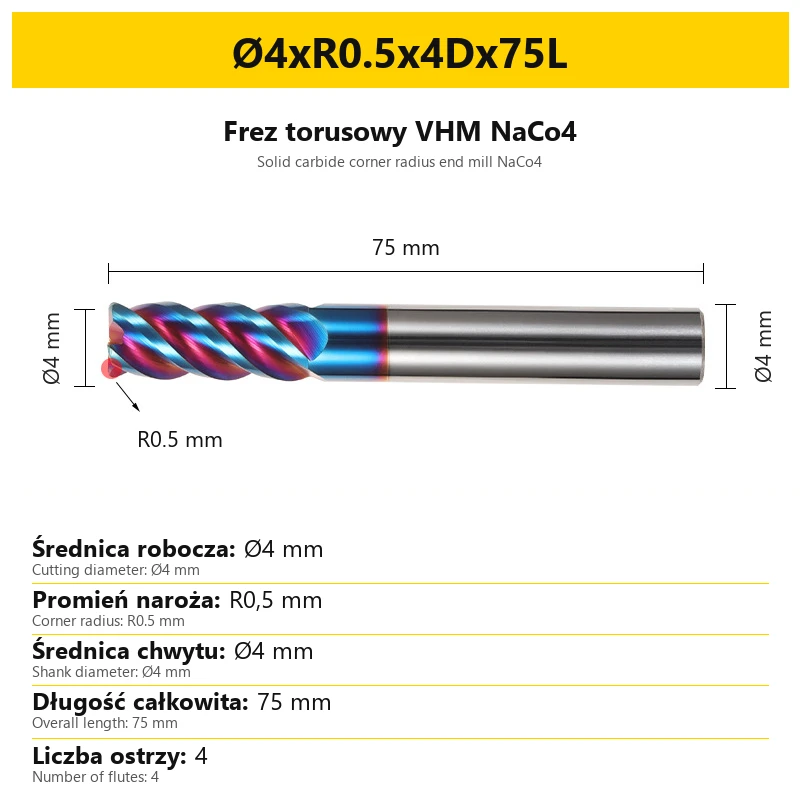

Przykład Ø4xR0.5x4Dx75L oznacza średnicę roboczą 4 mm, promień naroża R0,5 mm, chwyt Ø4 mm i długość całkowitą 75 mm. Kropka w kodzie i przecinek w polskim opisie oznaczają tę samą wartość dziesiętną.
| Wymiar | Znaczenie |
|---|---|
| Średnica robocza Ø | Średnica części skrawającej podana na początku kodu. Odczytaj ją oddzielnie od średnicy chwytu. |
| Promień naroża R | Zaokrąglenie naroża części skrawającej. Nie jest to promień całego zakończenia kulowego; nie wyznaczaj średnicy frezu jako dwukrotności R. |
| Średnica chwytu | Wymiar walcowej części mocowanej w oprawce. W kodzie występuje po promieniu, w części oznaczeń z literą D. |
| Długość całkowita L | Długość całego narzędzia od końca części skrawającej do końca chwytu. Nie jest długością ostrza ani głębokością pojedynczego przejścia. |
Na karcie każdego wariantu średnice mają symbol Ø, promień ma symbol R, a długości i średnice są podane w milimetrach. Nie wyznaczaj wymiarów przez mierzenie fotografii.
5. Warianty i długości narzędzia
Rodzina obejmuje wykonania o długości całkowitej 50, 60, 75 i 100 mm. Każda długość występuje w określonych kombinacjach średnicy roboczej, promienia i chwytu. Większa wartość L sama w sobie nie wskazuje długości części skrawającej.

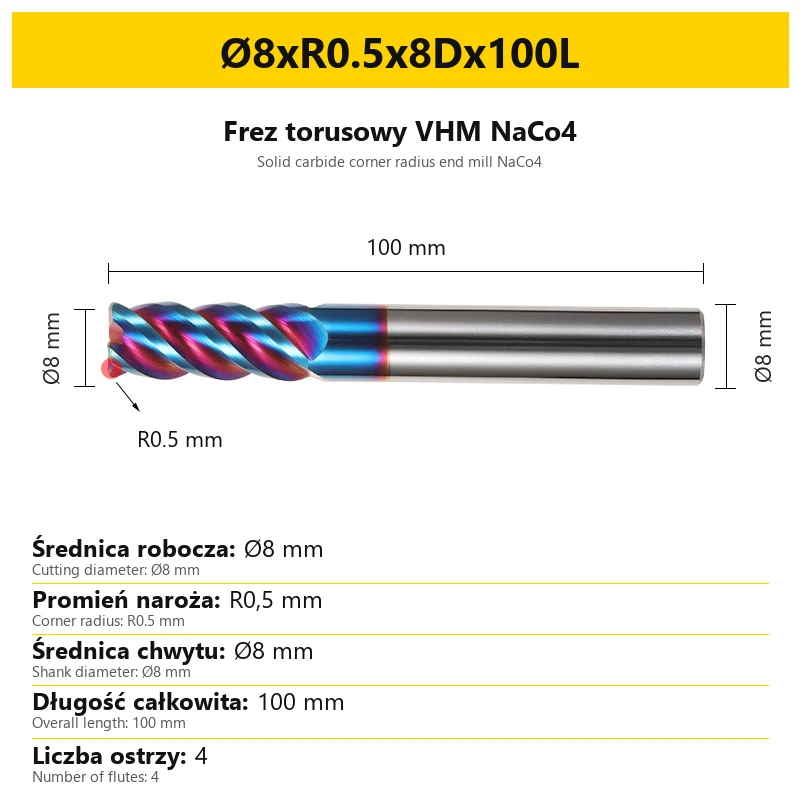

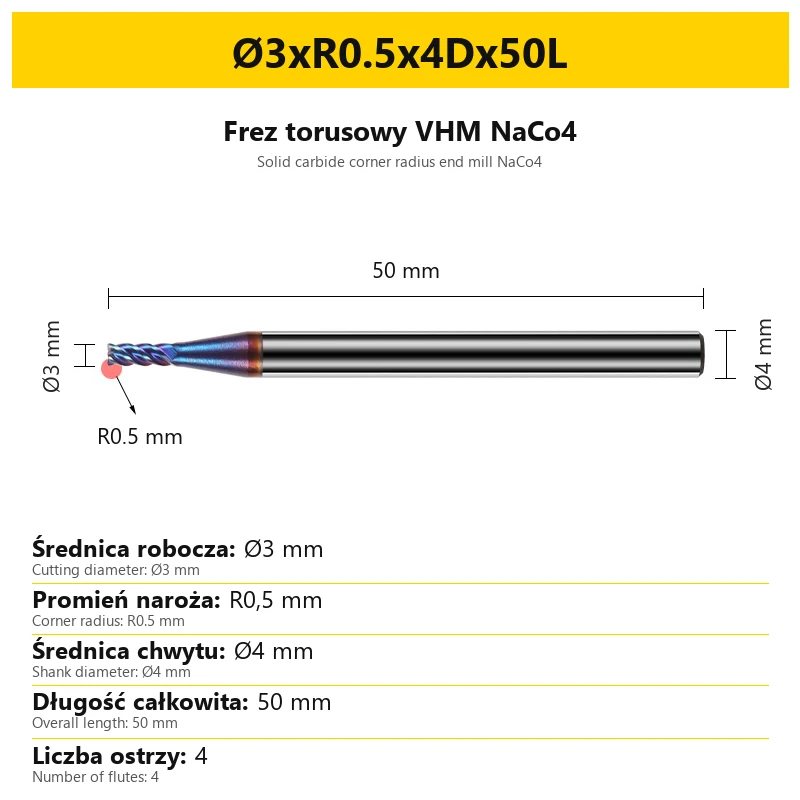

Ta sama geometria robocza może występować z różnym chwytem. Przykładowo frezy o średnicy roboczej 3 mm, promieniu R0,5 mm i długości 50 mm mają wykonania z chwytem 3 mm lub 4 mm. Dobór tulejki wymaga sprawdzenia właściwego wymiaru chwytu.
Gdy operacja wymaga określonej długości ostrza, sprawdź ją osobno przed zamówieniem. Długość całkowita nie zastępuje tej informacji i nie powinna być traktowana jako zalecany wysięg z oprawki.
6. Dobór wariantu do detalu i mocowania
| Co dobierasz | Co sprawdzić |
|---|---|
| Średnicę roboczą i promień | Porównaj oba wymiary z rysunkiem detalu. Wymagany promień naroża nie zastępuje doboru średnicy roboczej. |
| Średnicę chwytu | Dopasuj tulejkę lub inne odpowiednie mocowanie do chwytu wybranego wariantu. |
| Długość i wysięg | Wybierz długość zapewniającą dostęp do miejsca obróbki przy możliwie krótkim wysięgu. |
| Materiał i obrabiarkę | Sprawdź tabelę materiałów i przygotuj narzędzie do pracy na odpowiedniej obrabiarce CNC lub grawerce. |
Przed zamówieniem porównaj pełny kod z kartą wybranego frezu. Przy kilku narzędziach kontroluj komplet wymiarów każdego z nich.
7. Przygotowanie i użytkowanie
- Skontroluj bicie po zamocowaniu. Przed obróbką zmierz bicie narzędzia. Gdy przekracza 0,01 mm, popraw mocowanie i wykonaj pomiar ponownie. Jest to próg kontroli zamocowania, a nie deklarowana tolerancja średnicy frezu.
- Ogranicz wysięg. Narzędzie powinno wystawać z oprawki możliwie krótko. Przy większym wysięgu zmniejsz prędkość obrotową, posuw lub wielkość skrawania odpowiednio do warunków operacji.
- Dobierz chłodzenie. Dla obróbki stali zalecane są chłodzenie mgłą lub nadmuch powietrza. Rodzaj płynu obróbkowego i sposób jego podawania dopasuj do materiału i procesu.
- Reaguj na drgania i nietypowy hałas. Skontroluj zamocowanie oraz zmniejsz prędkość i wielkość skrawania, aż warunki pracy będą prawidłowe.
Frez nie jest przeznaczony do wiertarek ręcznych, stołowych ani podobnych maszyn pracujących z małą prędkością. Stosuj obrabiarkę i mocowanie odpowiednie do frezowania.
8. Najczęściej zadawane pytania
Czy R oznacza połowę średnicy roboczej?
Nie. W tym frezie R określa promień naroża. Średnica robocza jest oddzielnym wymiarem i trzeba ją odczytać z kodu lub karty wariantu.
Czy każdy wariant ma cztery ostrza?
Tak. Jest to rodzina frezów czteroostrzowych. Średnica, promień naroża, chwyt i długość zależą od wybranego wykonania.
Czy frez nadaje się do aluminium?
Ta rodzina nie jest zalecana do stopów aluminium. Do tego zastosowania wybierz odpowiedni frez do aluminium.
Czy długość L oznacza długość ostrza?
Nie. L jest długością całkowitą narzędzia. Długość części skrawającej wymaga osobnego sprawdzenia, jeśli decyduje o doborze.
Co otrzymuję po wybraniu wariantu?
Jedną sztukę frezu o wybranej średnicy roboczej, promieniu naroża, średnicy chwytu i długości całkowitej. Przed zamówieniem sprawdź cały zestaw wymiarów.
