Głowica do gwintowania HSMT – pod płytki IR (08IR / 11IR / 16IR / 22IR)

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 94,71 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz HSMT10-10F08 HSMT12-12F11 HSMT14-14K11 HSMT16-16K16 HSMT16-20K16 HSMT18-18K16 HSMT18-20K16 HSMT20-20K16 HSMT25-25M16 HSMT25-25M22 HSMT32-32R22 HSMT35-32R16 HSMT35-32S22
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Głowica do frezowania gwintów HSMT na płytki IR

Głowica HSMT do frezowania gwintów

HSMT to narzędzie trzpieniowe do frezowania gwintów na obrabiarkach CNC, z wymienną płytką gwintującą mocowaną śrubą centralną. Rodzina pozwala wykonywać gwinty wewnętrzne i zewnętrzne przy doborze odpowiedniej płytki oraz toru obróbki. Korpus wykonano ze stali stopowej 42CrMo, hartowanej próżniowo.

Wariant określa minimalną średnicę otworu, wymiary korpusu, rozmiar płytki i wykonanie chłodzenia. Dostępne są głowice z chłodzeniem wewnętrznym oraz bez niego.

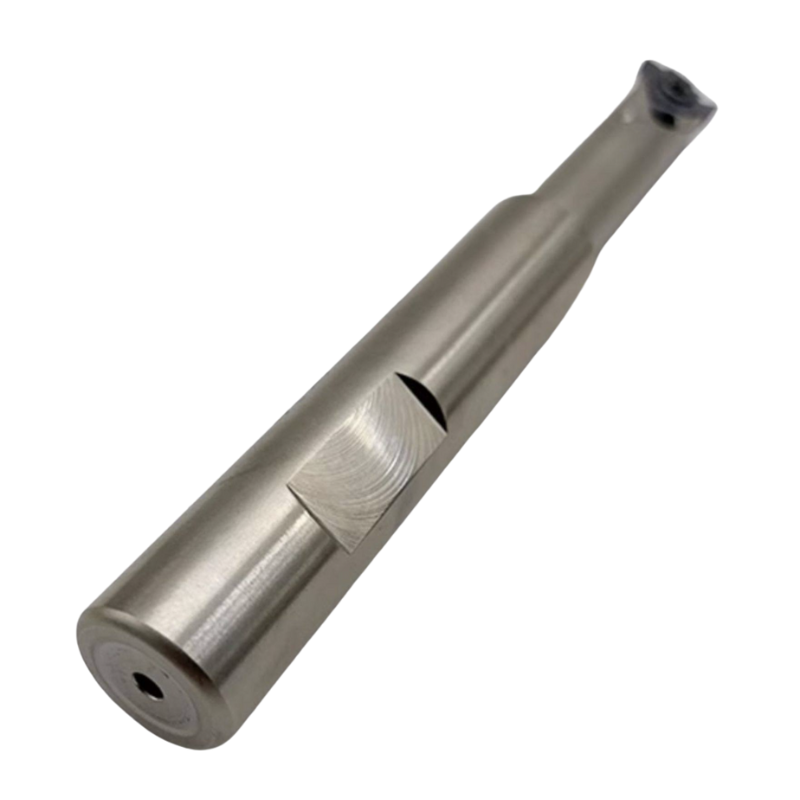

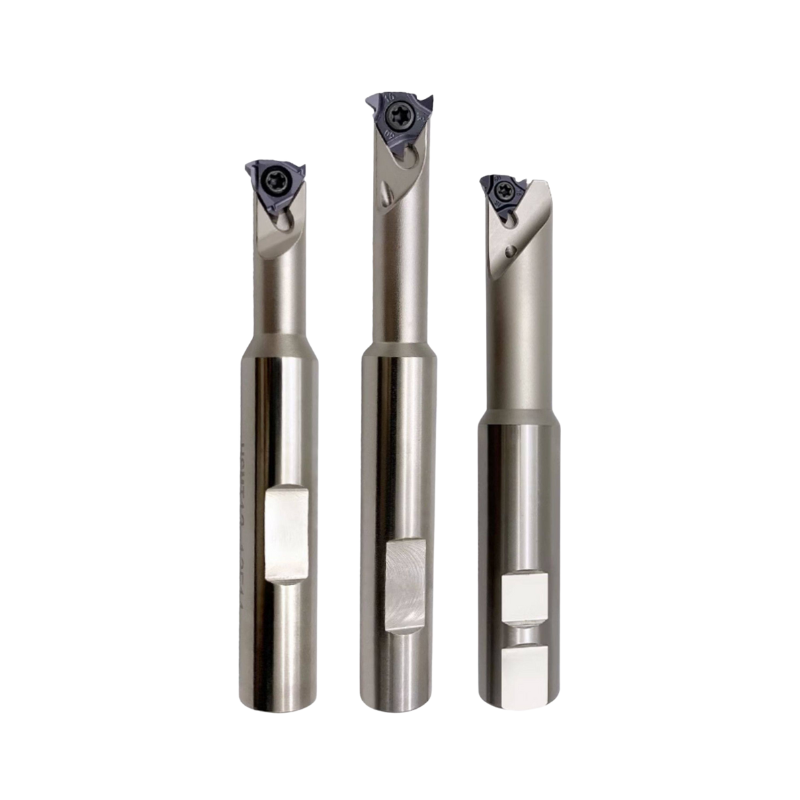

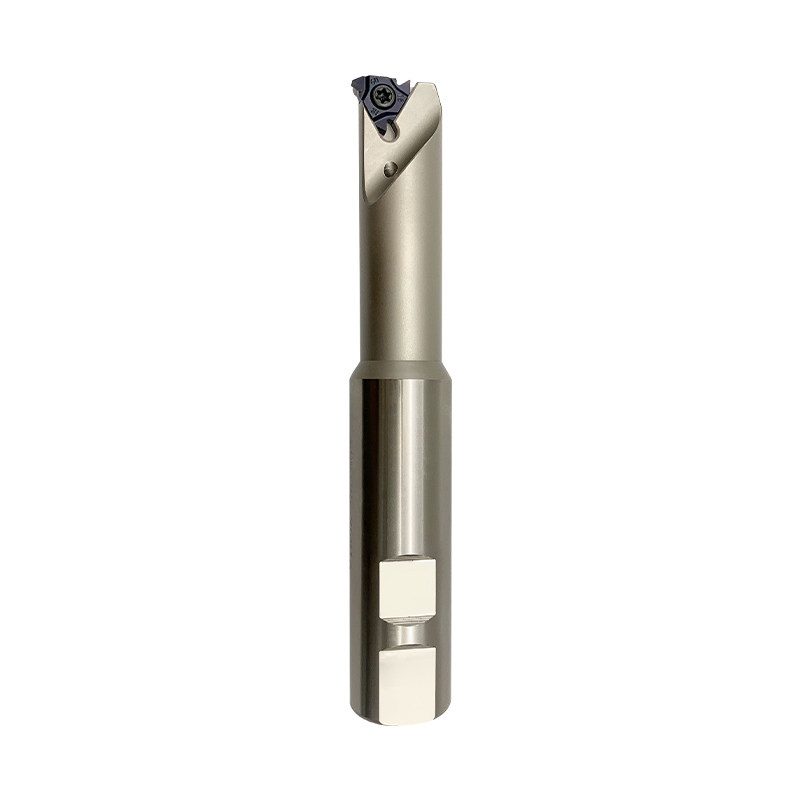

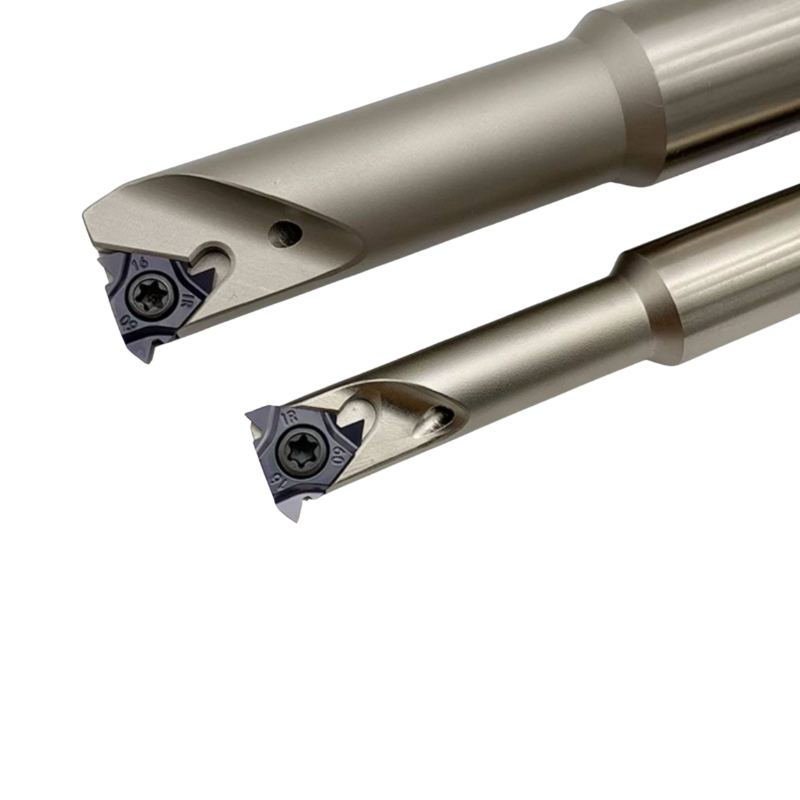

Zakup obejmuje jedną głowicę wybranego rozmiaru, bez płytki skrawającej. Zdjęcie pokazuje osadzenie płytki kupowanej osobno. Jej rozmiar IR podano na karcie wariantu.

Zastosowanie i dobór do materiału

Narzędzie służy do frezowania gwintów na centrach obróbczych CNC. Gwint prawy lub lewy wymaga odpowiedniej płytki i zaprogramowania właściwego toru obróbki. Oznaczenie korpusu nie zastępuje doboru profilu gwintu, jego skoku i wykonania płytki do obrabianego materiału.

Materiał detaluCo dobraćZakres zastosowania
Stal konstrukcyjna, stopowa i formowaWłaściwy gatunek oraz geometrię płytki IRFrezowanie gwintów z płytką przeznaczoną do danej stali
Stal nierdzewnaWykonanie płytki do stali nierdzewnejUwzględnienie materiału przy doborze krawędzi i parametrów
Aluminium, jego stopy, miedź i metale nieżelaznePłytkę do konkretnego materiałuPrzeznaczenie płytki trzeba rozpatrywać oddzielnie od materiału korpusu
Żeliwo i stopy tytanuOdpowiednie wykonanie płytkiWspólny rozmiar gniazda nie oznacza identycznego gatunku płytki
Tworzywa sztuczneGeometrię i warunki pracy odpowiednie do detaluDobór narzędzia obejmuje także cechy obrabianego tworzywa

Korpus utrzymuje płytkę i przenosi obciążenia podczas frezowania, a krawędź płytki wykonuje gwint. Dlatego stal 42CrMo i twardość korpusu nie określają automatycznie materiałów, które można obrabiać dowolną płytką. Parametry skrawania dobiera się dla konkretnego zespołu narzędziowego.

Budowa i dane techniczne korpusu

ParametrWykonanieZnaczenie
RodzinaHSMTNarzędzie trzpieniowe do frezowania gwintów
Materiał korpusuStal stopowa 42CrMoMateriał konstrukcyjny głowicy, odrębny od materiału płytki
Twardość korpusu30–45 HRCNie jest to dopuszczalna twardość obrabianego detalu
Obróbka korpusuHartowanie próżniowe i szlifowanieOdporność na drgania i przygotowanie powierzchni mocowania
Mocowanie płytkiŚruba centralnaPłytka opiera się w przeznaczonym dla niej gnieździe
Układ skrawającyJedna płytka roboczaPłytka jest wymiennym elementem skrawającym
System płytek08IR, 11IR, 16IR lub 22IRRozmiar należy dopasować do konkretnego wariantu korpusu
Przedmiot zakupuJedna głowica bez płytkiPłytki skrawające kupowane osobno

Sztywny korpus przystosowano do pracy ciągłej; szlifowane powierzchnie służą stabilnemu mocowaniu. Gniazdo ustala położenie płytki, a śruba centralna utrzymuje ją na powierzchniach podparcia. Geometria części roboczej zapewnia miejsce na odprowadzanie wiórów.

Przy wymianie płytki należy sprawdzić czystość gniazda oraz prawidłowe przyleganie płytki do podparcia. Korpus i element mocujący muszą być w stanie pozwalającym na poprawne osadzenie krawędzi. Wymiana płytki nie wymaga zastępowania całego korpusu.

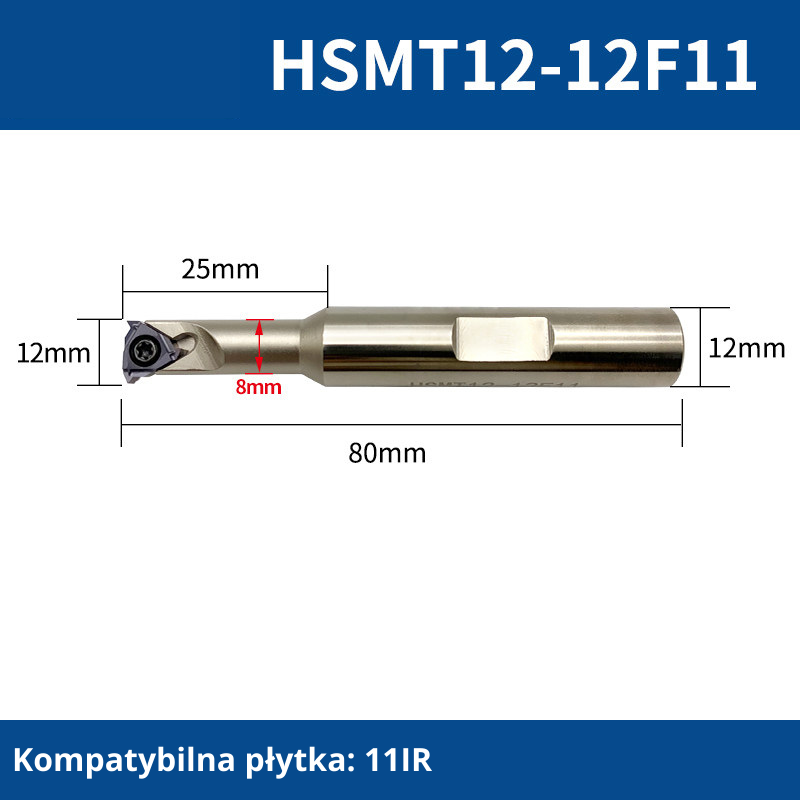

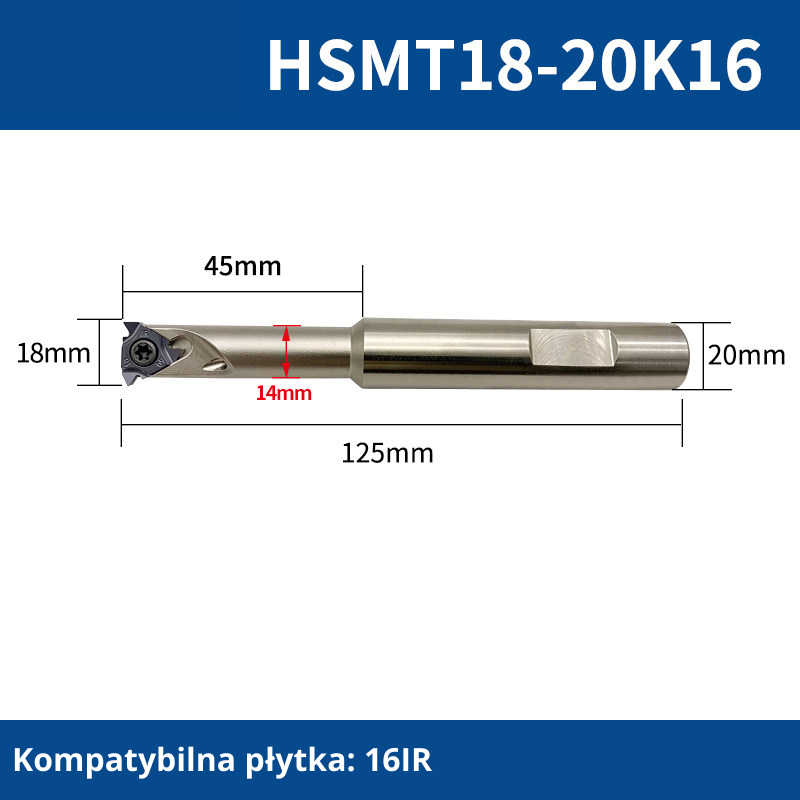

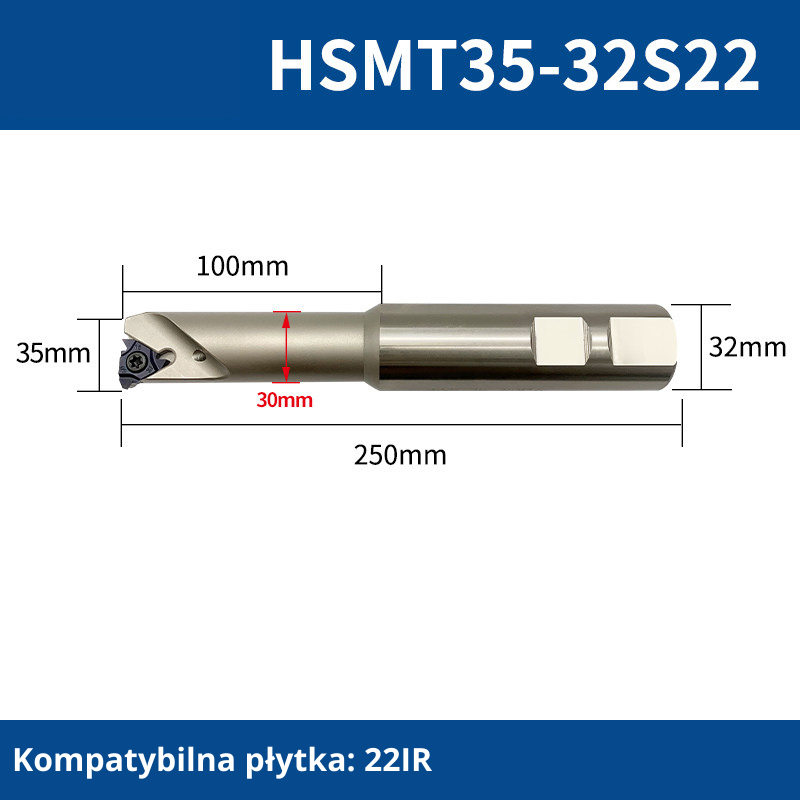

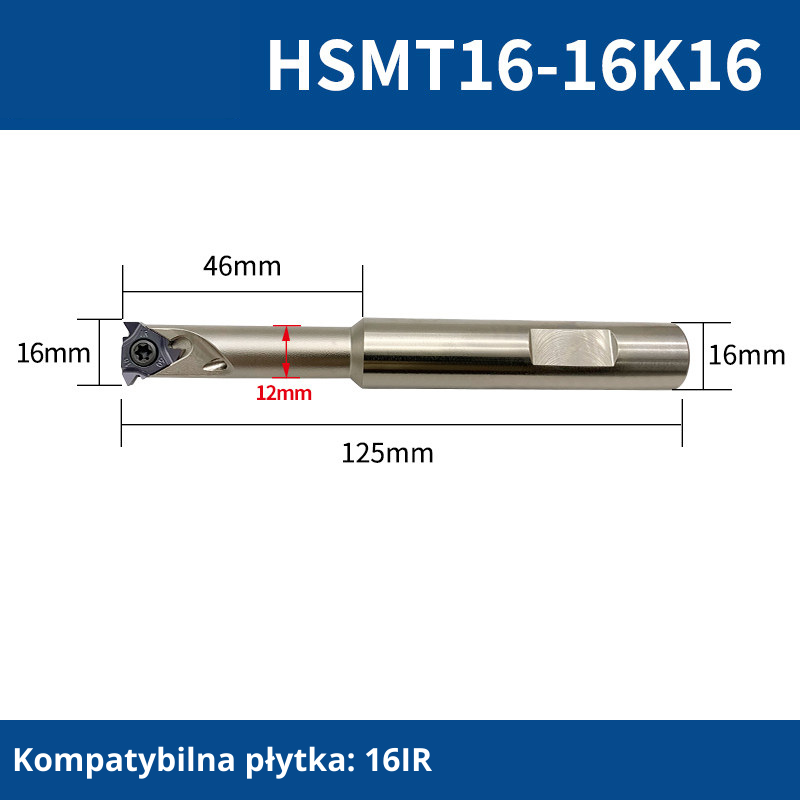

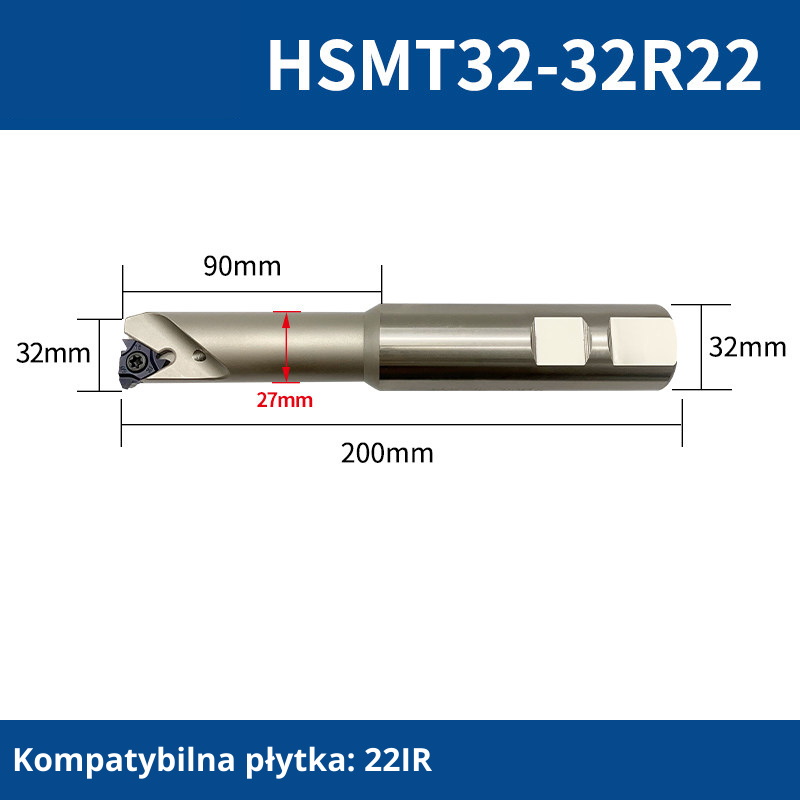

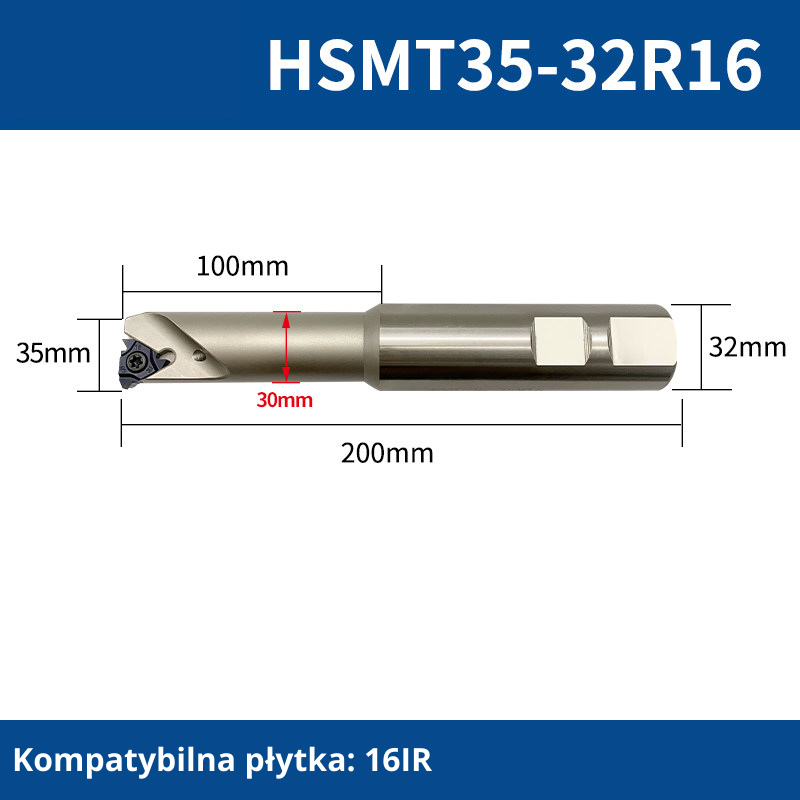

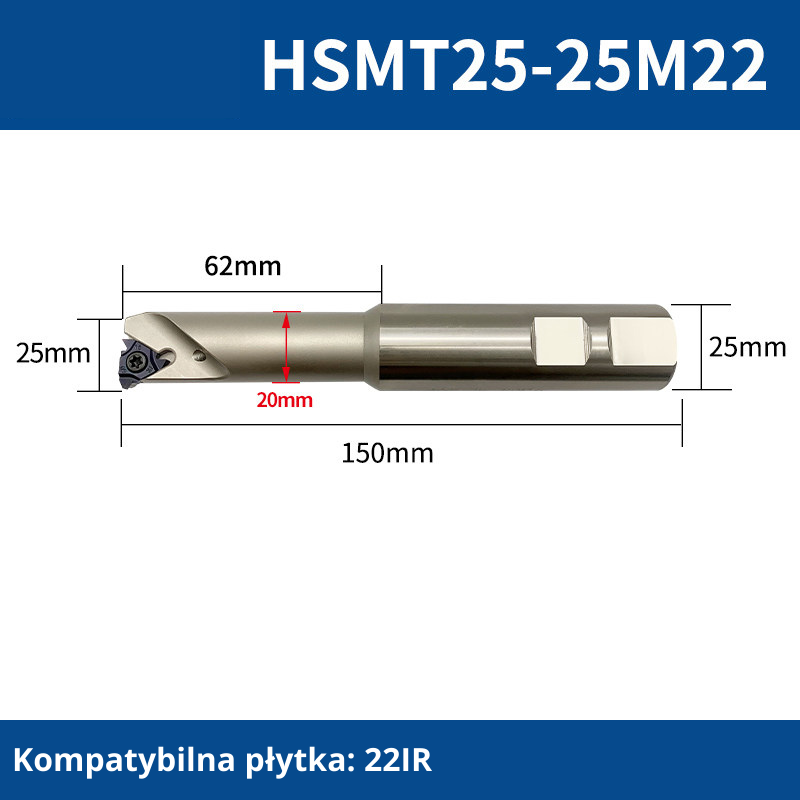

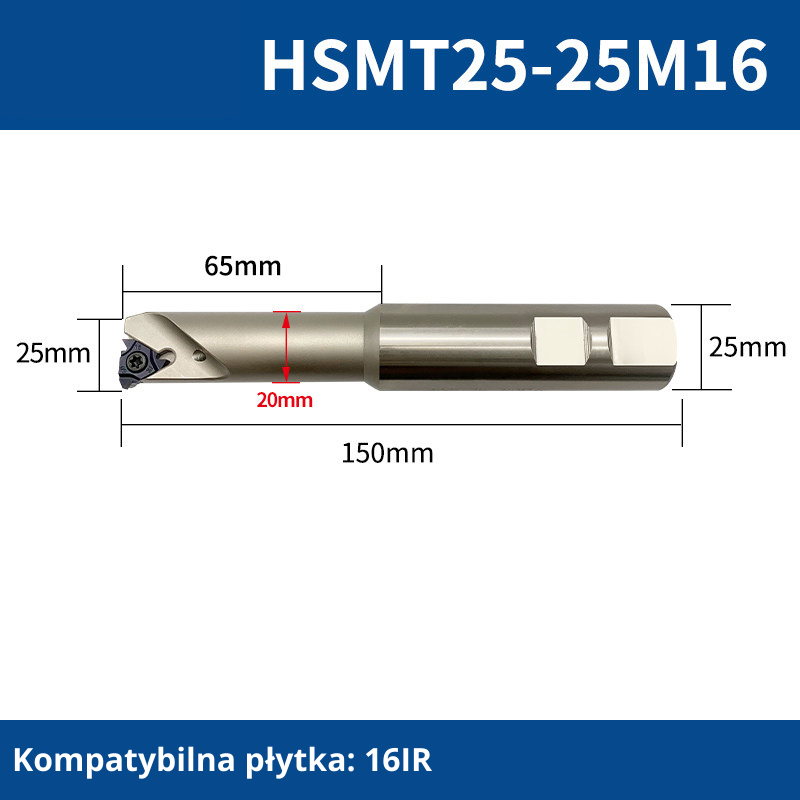

Jak czytać wymiary na karcie wariantu

OznaczenieCo opisujeJak wykorzystać przy wyborze
DminMinimalną średnicę obrabianego otworuWymiar do sprawdzenia przy doborze do gwintu wewnętrznego
L1Długość części roboczej do stopnia korpusuOdrębny wymiar od długości całkowitej narzędzia
LDługość całkowitąPełną długość narzędzia wraz z chwytem
dŚrednicę chwytuDopasowanie średnicy mocowania do oprawki
Średnica szyjkiPrzewężenie części roboczejWartość oznaczoną osobną linią przy zdjęciu narzędzia

Dmin jest minimalną średnicą otworu, a nie średnicą skrawającą frezu ani średnicą chwytu. Tych wielkości nie należy stosować zamiennie. Karta pokazuje również długość części roboczej, długość całkowitą i przewężenie, tak aby można było porównać komplet wymiarów wybranego wykonania.

Rozmiar wybiera się w selektorze wariantów. Nagłówek karty i wartości przy liniach wymiarowych dotyczą konkretnego korpusu. Schemat jest poglądowy, nie w skali.

Płytki IR i zawartość zakupu

Rozmiar płytkiDobór do głowicyCo sprawdzić przed zakupem
08IRDo gniazda wskazanego jako 08IRPełne wykonanie, profil i skok gwintu
11IRDo gniazda wskazanego jako 11IRZgodność wymiaru z konkretnym korpusem
16IRDo gniazda wskazanego jako 16IRGatunek oraz geometrię do materiału detalu
22IRDo gniazda wskazanego jako 22IRPełne oznaczenie płytki i właściwe osadzenie

Rozmiary 08IR, 11IR, 16IR i 22IR są przypisane do odpowiednich wariantów korpusu. Nie oznacza to, że jedna głowica przyjmuje wszystkie te wielkości. Należy zastosować rozmiar podany na karcie wybranego wariantu, a następnie dobrać pełne wykonanie płytki do gwintu i materiału.

Oznaczenie rodziny IR nie określa samo w sobie gatunku, powłoki ani profilu każdej płytki. Kierunek gwintu oraz sposób prowadzenia narzędzia rozpatruje się razem z płytką i programem obróbki. Sam kolor płytki na fotografii nie jest informacją wystarczającą do jej zamówienia.

Chłodzenie i rozpoznanie wykonania

Rodzina obejmuje wersje bez chłodzenia wewnętrznego i wersje z kanałami chłodzącymi. Informacja jest podana oddzielnie przy konkretnym rozmiarze, w polskim i angielskim podpisie karty. Przed zamówieniem należy porównać ją wraz z kodem wariantu i wymiarami.

  • Wersja bez chłodzenia wewnętrznego nie doprowadza chłodziwa przez kanały korpusu.
  • Wersja z chłodzeniem wewnętrznym wymaga doprowadzenia chłodziwa przez odpowiednio przygotowany zespół mocujący.
  • Rozmiar płytki nie rozstrzyga wykonania chłodzenia; należy odczytać oznaczenie wybranego korpusu.

Przy pracy w stali można stosować chłodzenie mgłą lub nadmuch powietrza. Sposób chłodzenia należy powiązać z płytką i warunkami obróbki, a informację o kanałach wewnętrznych traktować jako cechę konstrukcyjną konkretnej głowicy.

Mocowanie, kontrola bicia i przygotowanie pracy

CzynnośćZasadaZakres informacji
Kontrola bicia przed skrawaniemZmierzyć bicie narzędzia w mocowaniuBicie większe niż 0,01 mm wymaga korekty przed rozpoczęciem pracy
Ustawienie wysięguMożliwie krótki wysięg z oprawkiDłuższy wysięg wymaga ograniczenia obrotów, posuwu lub wielkości skrawania
Nietypowe drgania lub hałasZmniejszyć obroty i wielkość skrawaniaDostosować warunki aż do poprawy przebiegu obróbki
Dobór parametrówDo płytki, materiału i konkretnego mocowaniaNie wynika wyłącznie z rozmiaru korpusu lub nazwy HSMT
Rodzaj maszynyObrabiarka CNC do frezowaniaNarzędzie nie jest przeznaczone do wiertarek stołowych i ręcznych

Wartość 0,01 mm odnosi się do kontroli bicia przed obróbką. Nie jest deklaracją gwarantowanej dokładności samego korpusu ani gotowego gwintu. Wynik pomiaru dotyczy narzędzia w używanym mocowaniu i wymaga sprawdzenia przed rozpoczęciem skrawania.

Długość całkowita narzędzia nie jest równoznaczna z wysięgiem pozostawionym poza oprawką. Przygotowanie operacji obejmuje dopasowanie mocowania, możliwie krótki wysięg i prawidłowe osadzenie płytki. Warunki pracy należy skorygować, jeżeli pojawiają się drgania lub nietypowy odgłos skrawania.

Pytania przy wyborze głowicy HSMT

Czy płytka skrawająca jest w komplecie?

Nie. Wariant obejmuje jedną głowicę bez płytki. Płytkę IR kupuje się osobno, zgodnie z rozmiarem gniazda wskazanym na karcie wariantu.

Co oznacza Dmin?

To minimalna średnica obrabianego otworu. Nie należy jej utożsamiać ze średnicą chwytu lub średnicą skrawającą.

Czy wszystkie głowice mają chłodzenie wewnętrzne?

Nie. W rodzinie są oba wykonania. Informację o chłodzeniu należy sprawdzić przy konkretnym rozmiarze.

Czy każda głowica przyjmuje wszystkie płytki IR?

Nie. Wariant jest przeznaczony do określonego rozmiaru 08IR, 11IR, 16IR lub 22IR. Pełne wykonanie płytki trzeba dopasować także do gwintu i materiału.

Czy 30–45 HRC określa twardość obrabianego materiału?

Nie. Jest to twardość korpusu ze stali 42CrMo. Przydatność do materiału detalu zależy od odpowiedniej płytki i warunków skrawania.
