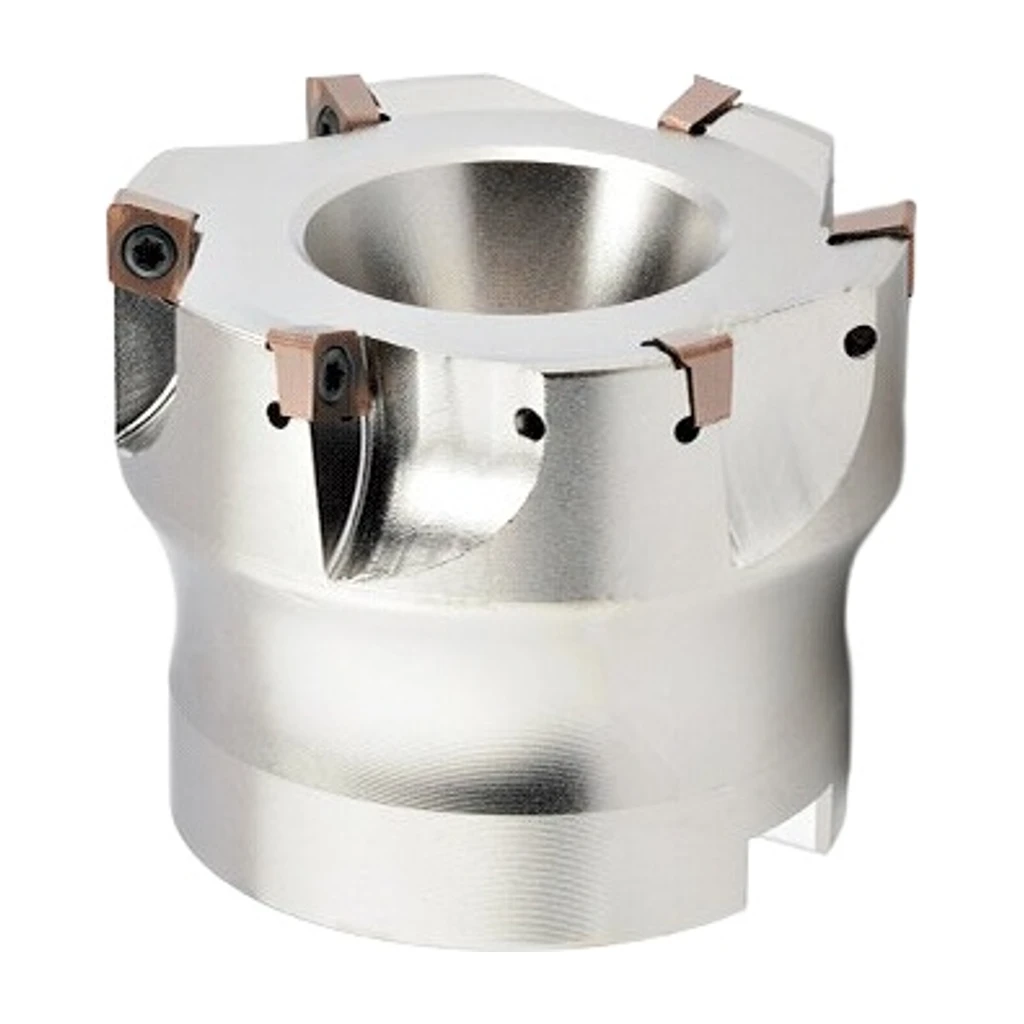

  • Glowica frezarska nasadzana Te90 90 - glowna

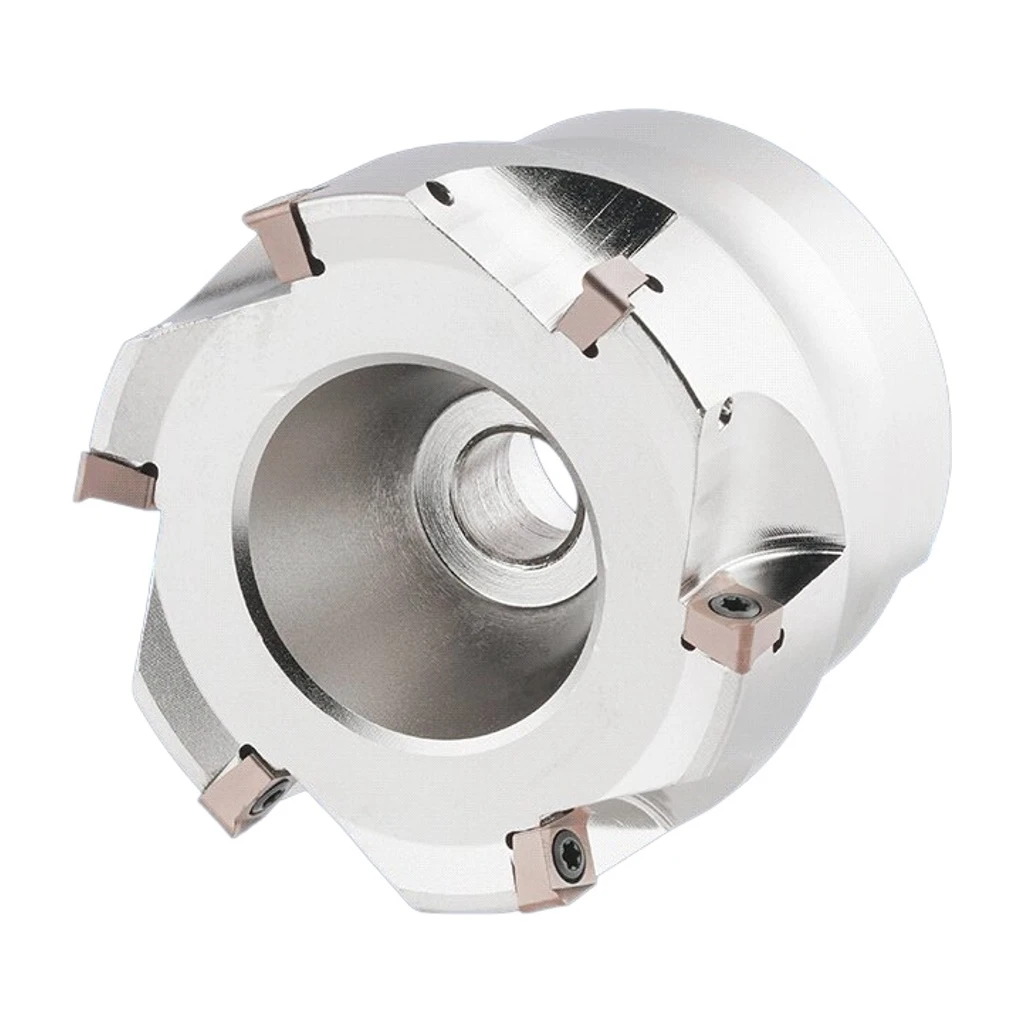

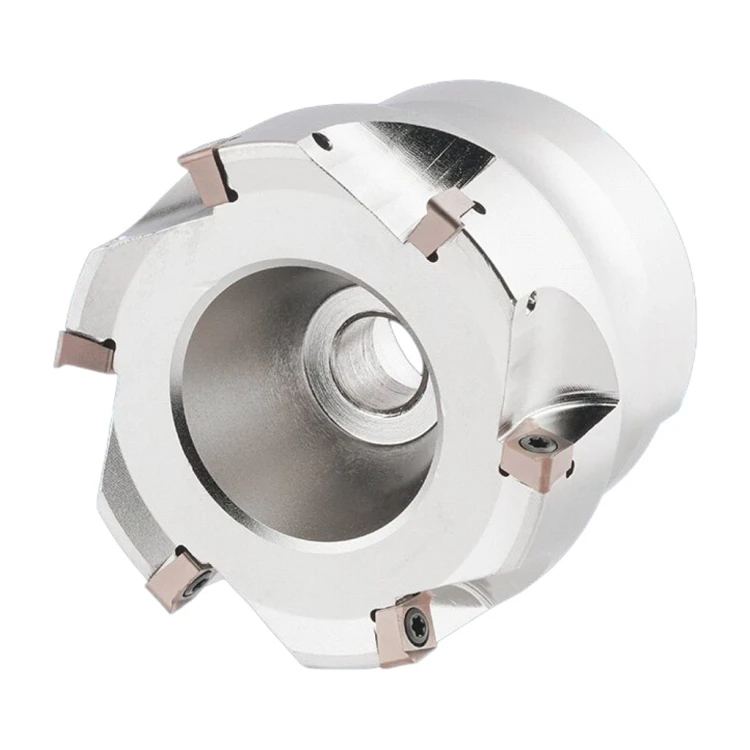

  • Glowica Te90 nasadzana - widok 3/4

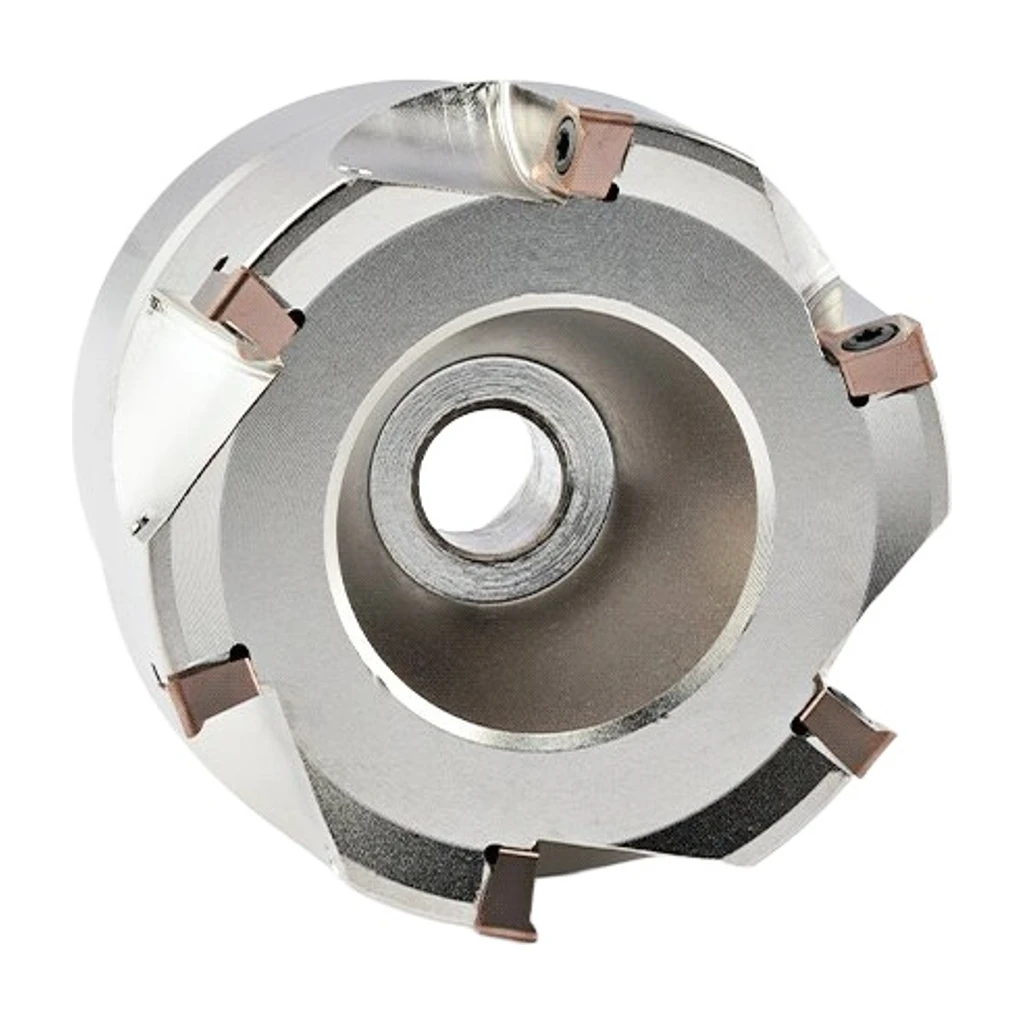

  • Glowica Te90 nasadzana - czolo

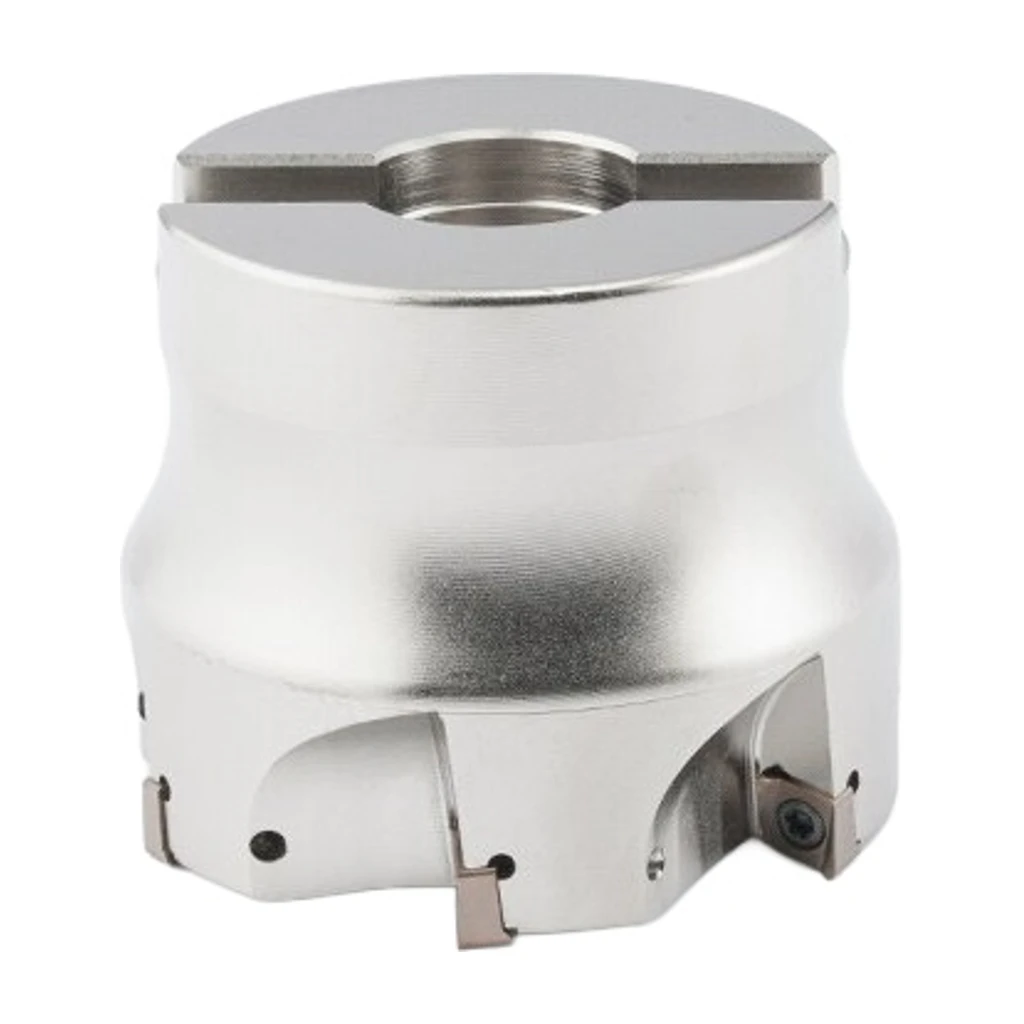

  • Glowica Te90 nasadzana - strona mocowania

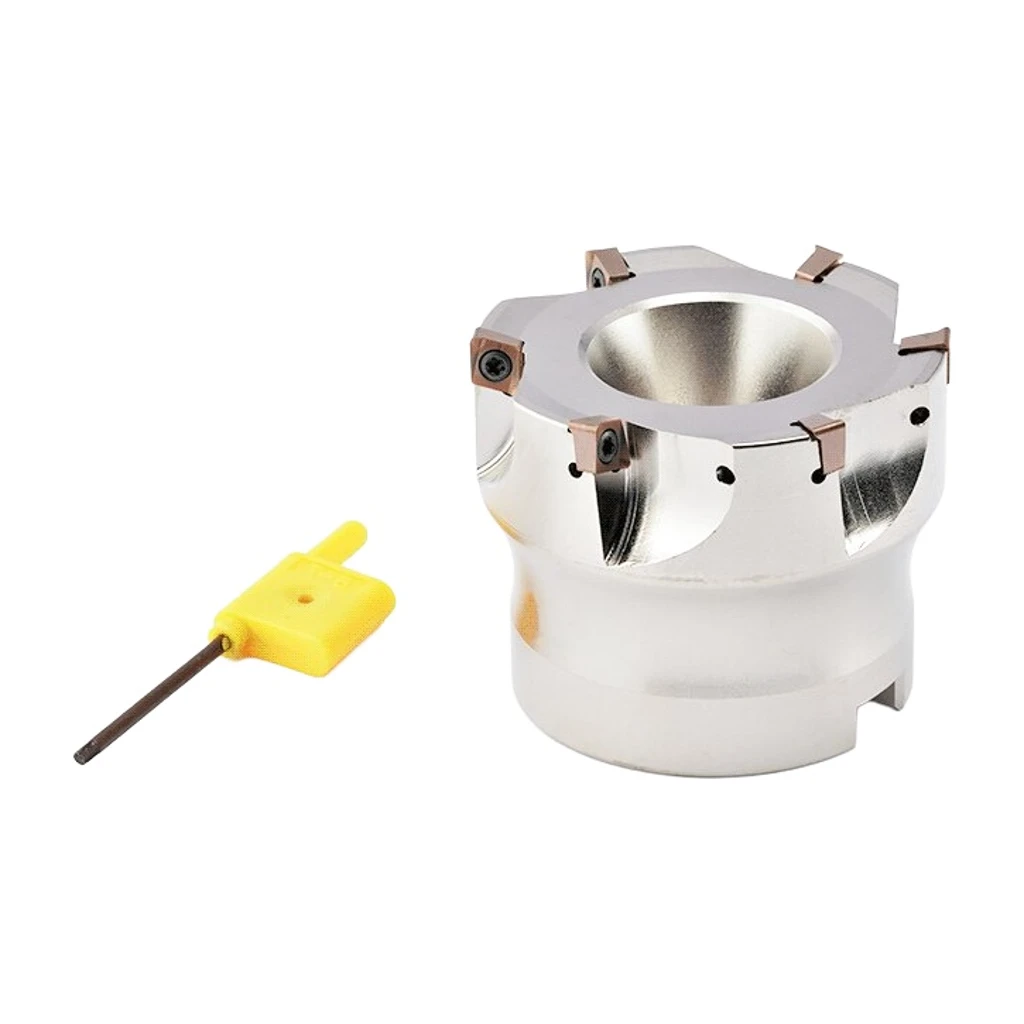

  • Glowica Te90 nasadzana - zestaw z kluczem

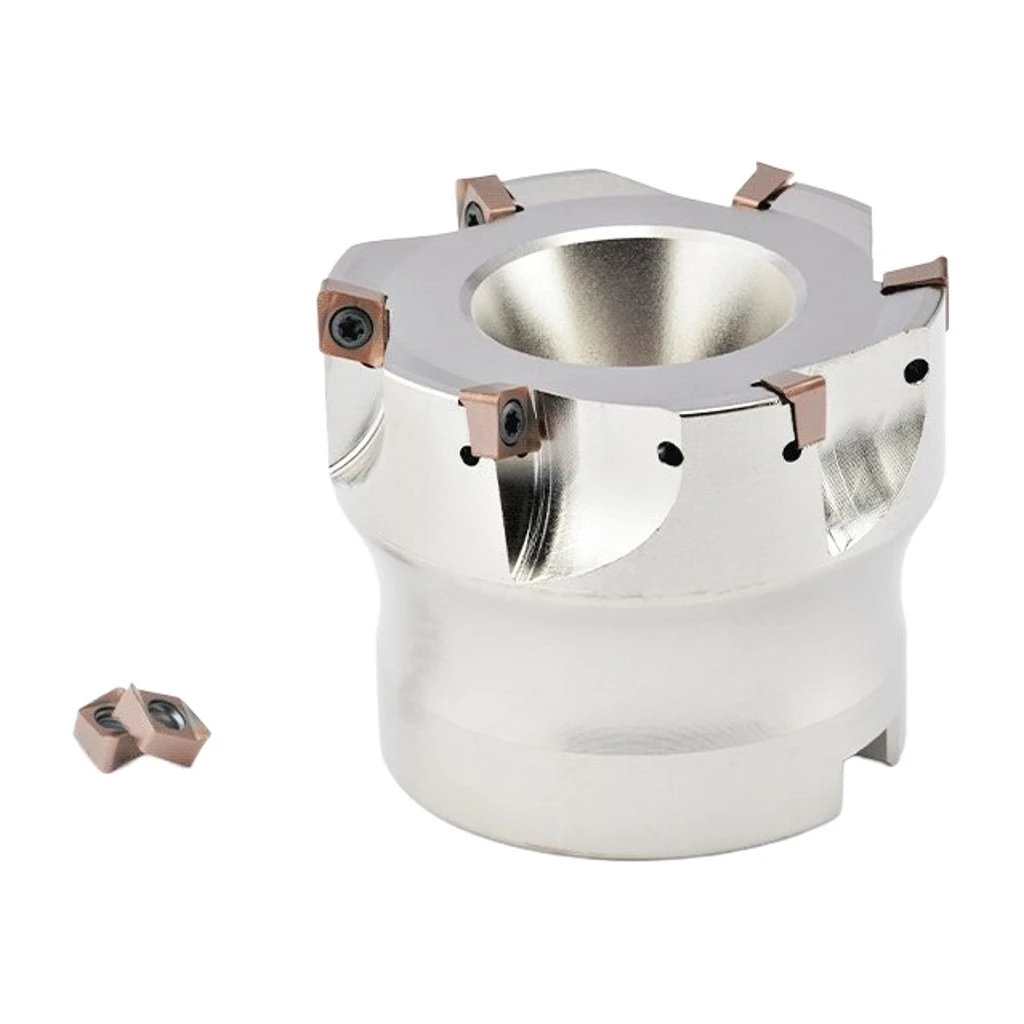

  • Glowica Te90 nasadzana - z plytka 4NKT

Głowica frezarska nasadzana Te90 90° na płytki 4NKT, bez/z chłodzeniem

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 185,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz Te90 Ø35-16-5T Te90 Ø40-16-6T Te90 Ø40-22-6T Te90 Ø50-22-6T Te90 Ø63-22-6T Te90 Ø63-22-8T Te90 Ø80-27-8T Te90 Ø80-27-10T Te90 Ø100-32-10T Te90 Ø40-16-6T chłodzenie wewn. Te90 Ø40-22-6T chłodzenie wewn. Te90 Ø50-22-6T chłodzenie wewn. Te90 Ø63-22-8T chłodzenie wewn. Te90 Ø80-27-10T chłodzenie wewn.
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Głowica frezarska nasadzana Te90 90° do frezowania naroży prostych, planowania, obróbki powierzchni bocznych, schodków oraz obróbki zgrubnej na frezarkach i centrach obróbczych CNC. Pracuje na czteroostrzowych płytkach wymiennych 4NKT060308 - każdą płytkę można obrócić 4 razy, co obniża koszt obróbki w porównaniu do głowic na płytki APKT/APMT 1604. Korpus ze stali stopowej 42CrMoTi, hartowany. Dostępna w wersji standardowej oraz z chłodzeniem wewnętrznym. Oferta obejmuje jeden korpus głowicy bez płytek skrawających (śruby M3x8 i klucz Torx T8 w zestawie).

Zastosowanie

  • Frezowanie naroży prostych i powierzchni pod kątem 90°.
  • Planowanie (obróbka czołowa) płaszczyzn.
  • Obróbka powierzchni bocznych, schodków i konturów.
  • Obróbka zgrubna i średnio dokładna na frezarkach oraz centrach obróbczych CNC.
  • Praca w stali, stali nierdzewnej, żeliwie, aluminium i innych materiałach po dobraniu odpowiedniego gatunku płytki.

Oznaczenie wariantu podaje kolejno średnicę roboczą, otwór mocujący i liczbę ostrzy. Przykładowo Te90 Ø50-22-6T oznacza średnicę 50 mm, otwór 22 mm i 6 ostrzy.

Specyfikacja

ParametrWartość
Typ narzędziagłowica frezarska nasadzana, kąt przystawienia 90°
Seria / korpusTe90
Kompatybilne płytki4NKT060308
Kąt przystawienia90° (naroża proste, obróbka boczna)
Średnice roboczeØ35, Ø40, Ø50, Ø63, Ø80, Ø100 mm
Otwór mocujący (d)16, 22, 27 lub 32 mm
Liczba ostrzy5 - 10 (zależnie od wariantu)
Wersjestandardowa oraz z chłodzeniem wewnętrznym
Materiał korpusu42CrMoTi, hartowany
Śruba mocująca płytkęM3x8
KluczTorx T8
Sposób mocowanianasadzany (trzpień frezarski FMB / ISO / DIN 2080)

Dostępne warianty

WariantØ D (mm)Otwór d (mm)Ostrza ZWersja
Te90 Ø35-16-5T35165standardowa
Te90 Ø40-16-6T40166standardowa
Te90 Ø40-22-6T40226standardowa
Te90 Ø50-22-6T50226standardowa
Te90 Ø63-22-6T63226standardowa
Te90 Ø63-22-8T63228standardowa
Te90 Ø80-27-8T80278standardowa
Te90 Ø80-27-10T802710standardowa
Te90 Ø100-32-10T1003210standardowa
Te90 Ø40-16-6T40166chłodzenie wewnętrzne
Te90 Ø40-22-6T40226chłodzenie wewnętrzne
Te90 Ø50-22-6T50226chłodzenie wewnętrzne
Te90 Ø63-22-8T63228chłodzenie wewnętrzne
Te90 Ø80-27-10T802710chłodzenie wewnętrzne

Dokładny wariant (średnicę, otwór, liczbę ostrzy i wersję) wybiera się z listy wariantów. Śruba mocująca M3x8 oraz klucz Torx T8 są w zestawie z korpusem. Płytki 4NKT060308 dostępne są osobno.

Dobór

Najpierw dobierz średnicę roboczą do szerokości obrabianej powierzchni lub naroża. Otwór mocujący (16, 22, 27 lub 32 mm) dopasuj do posiadanego trzpienia frezarskiego nasadzanego (FMB / ISO / DIN 2080). Większa liczba ostrzy zwiększa wydajność przy sztywnym układzie obrabiarka-oprawka, a mniejsza ułatwia odprowadzanie wióra i pracę mniej sztywnych maszyn.

Wersję standardową wybierz do typowej obróbki. Wersja z chłodzeniem wewnętrznym doprowadza chłodziwo kanałami w korpusie bezpośrednio w strefę skrawania - poprawia odprowadzanie wióra i trwałość płytki, szczególnie przy materiałach trudniejszych oraz pracy z chłodzeniem zalewowym lub wysokociśnieniowym. Do pracy głowica wymaga trzpienia frezarskiego nasadzanego dobranego do otworu mocującego (dostępny osobno).

FAQ

Czy płytki skrawające są w zestawie?
Nie. Oferta obejmuje jeden korpus głowicy bez płytek. W zestawie z korpusem są śruby mocujące M3x8 oraz klucz Torx T8.

Jaka płytka pasuje do głowicy Te90?
Płytka 4NKT060308 w gatunku i geometrii dobranych do obrabianego materiału. Płytki dostępne osobno.

Czym różni się wersja z chłodzeniem wewnętrznym?
Doprowadza chłodziwo kanałami wewnątrz korpusu bezpośrednio w strefę skrawania, co poprawia chłodzenie i odprowadzanie wióra.

Czy trzpień frezarski jest w zestawie?
Nie. Głowicę mocuje się na trzpieniu frezarskim nasadzanym (FMB / ISO / DIN 2080) dobranym do otworu mocującego - dostępny osobno.

Co oznacza zapis Te90 Ø50-22-6T?
Średnica robocza 50 mm, otwór mocujący 22 mm, 6 ostrzy.

Gdzie znajdę podstawowe wymiary?
Średnicę roboczą, otwór mocujący i liczbę ostrzy zawiera oznaczenie wariantu oraz tabela dostępnych wariantów powyżej.
