Głowica frezarska wkręcana R390, płytki 11T308M / 170408M, Ø16–35 mm, 42CrMo

Wymienna głowica R390 z mocowaniem gwintowanym

Wkręcana głowica frezarska R390 łączy korpus ze stali stopowej 42CrMo z gniazdami pod wymienne płytki skrawające. Głowicę dobiera się do średnicy roboczej, gwintu mocowania i liczby ostrzy. Połączenie gwintowane służy do zamocowania głowicy w przeznaczonej do niej oprawce lub trzpieniu.

Dostępny zakres średnic roboczych wynosi Ø16–35 mm. Poszczególne wykonania mają gwinty M8, M10, M12 albo M16 oraz dwa lub trzy ostrza. W obrębie rodziny R390 występują wersje pod płytki rozmiaru 11 i 17, dlatego sam symbol rodziny nie wystarcza do wyboru płytki.

Zastosowanie i budowa

Głowica stanowi część roboczą frezu składanego. Część skrawająca jest oddzielona od mocowania narzędzia: głowicę łączy się z odpowiednim trzpieniem lub oprawką za pomocą gwintu, a płytki umieszcza w gniazdach korpusu. Dobór głowicy i dobór płytek są zatem odrębnymi czynnościami.

Specyfikacja techniczna

Średnice, gwinty i liczba ostrzy

Tabela zestawia parametry wykonania głowicy. Średnice Ø25 i Ø26 mm występują zarówno z dwoma, jak i trzema ostrzami. Te wersje mają różne przypisania płytek. Dobierz cały zestaw parametrów w jednym wierszu, zamiast kierować się wyłącznie średnicą.

Zgodność płytek skrawających

Dobieraj płytkę do oznaczenia podanego przy wybranej głowicy. Rozmiary 11 i 17 tworzą różne rodziny; wspólne oznaczenie R390 nie oznacza zamienności ich płytek. Przy średnicach Ø25 i Ø26 mm dodatkowym wyróżnikiem jest liczba ostrzy.

Oznaczenie 42CrMo dotyczy korpusu głowicy. Kod płytki jest osobnym parametrem: nie zastępuj go nazwą materiału korpusu ani samą średnicą frezu. Pole „Płytka skrawająca” na karcie pomaga sprawdzić właściwą rodzinę przed wyborem.

Mocowanie głowicy

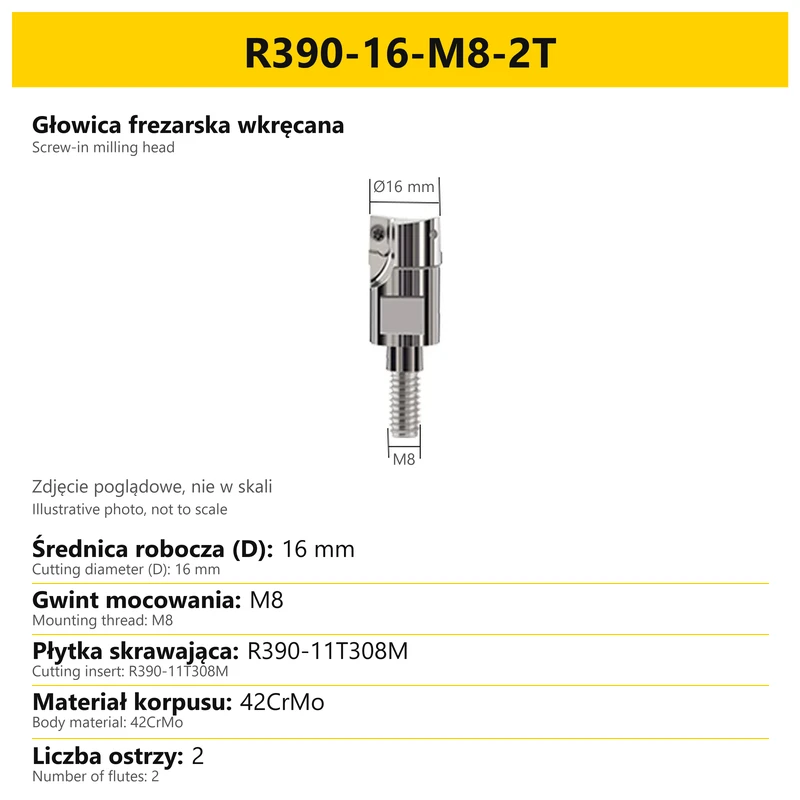

M8, M10, M12 i M16 oznaczają gwint połączenia głowicy z oprawką lub trzpieniem. Wartości te nie są średnicą wykonywanej obróbki. Na karcie średnica robocza jest pokazana nad częścią skrawającą, a oznaczenie gwintu przy końcu części mocującej.

Wybierając głowicę do posiadanej oprawki, porównaj oznaczenie gwintu z parametrami jej połączenia. Śruba mocująca płytkę w gnieździe pełni inną funkcję niż gwint mocowania całej głowicy; nie należy utożsamiać tych dwóch połączeń.

Jak dobrać wariant i odczytać oznaczenie

Najpierw wybierz średnicę roboczą, potem gwint odpowiedni do mocowania i liczbę ostrzy. Na końcu sprawdź przypisany kod płytki. Nazwa wybranego wariantu, wartości w tabeli oraz pola karty powinny wskazywać to samo wykonanie.

Pytania i odpowiedzi

Czy głowice Ø25 lub Ø26 mm z dwoma i trzema ostrzami używają tej samej płytki?
Nie. Dla tych średnic wykonania 2T są przypisane do R390-170408M, a wykonania 3T do R390-11T308M. Liczba ostrzy jest tutaj istotna dla doboru.

Czy M12 oznacza średnicę roboczą 12 mm?
Nie. M12 jest oznaczeniem gwintu mocowania głowicy. Średnica robocza D jest podana osobno, w milimetrach.

Czy 42CrMo jest oznaczeniem płytki skrawającej?
Nie. Jest to materiał korpusu głowicy. Płytkę dobiera się według jej osobnego kodu, przypisanego do wybranego wykonania.

Czy proporcje zdjęcia pozwalają odczytać wszystkie wymiary?
Zdjęcia są poglądowe i nie są w skali. Do wyboru służą wartości oznaczenia wariantu, tabela oraz podpisy na karcie. Średnicy ani gwintu nie należy ustalać przez pomiar obrazu.
