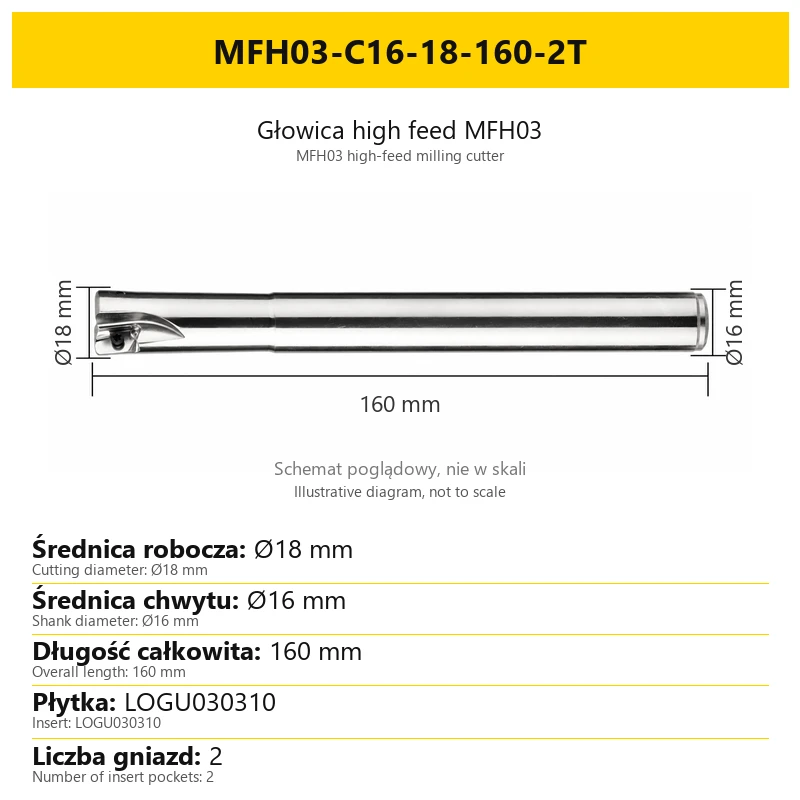

  • Głowica high feed MFH03 — MFH03-C16-18-160-2T
  • Głowica high feed MFH03 — MFH03-C19-20-160-3T
  • Głowica high feed MFH03 — MFH03-C19-20-200-3T
  • Głowica high feed MFH03 — MFH03-C20-20-120-3T

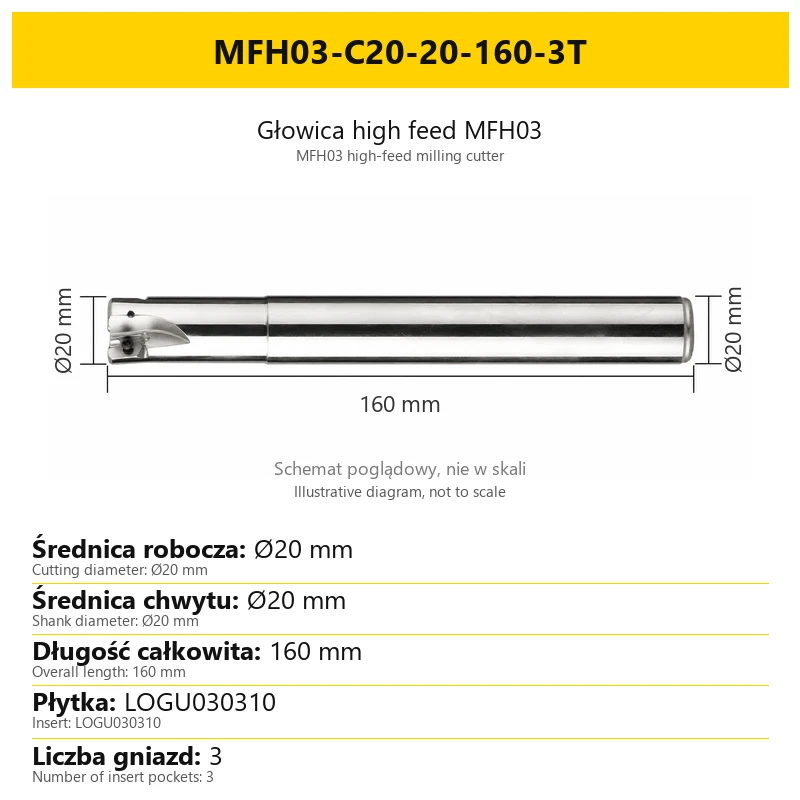

  • Głowica high feed MFH03 — MFH03-C20-20-160-3T
  • Głowica high feed MFH03 — MFH03-C20-20-200-3T
  • Głowica high feed MFH03 — MFH03-C20-21-120-3T
  • Głowica high feed MFH03 — MFH03-C20-21-160-3T
  • Głowica high feed MFH03 — MFH03-C20-21-200-3T
  • Głowica high feed MFH03 — MFH03-C24-25-160-4T
  • Głowica high feed MFH03 — MFH03-C24-25-200-4T

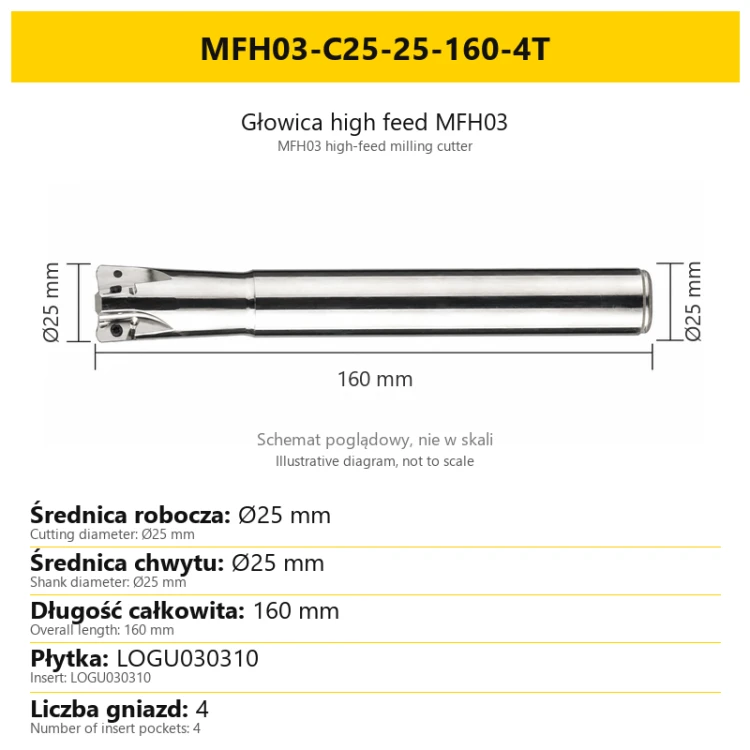

  • Głowica high feed MFH03 — MFH03-C25-25-160-4T
  • Głowica high feed MFH03 — MFH03-C25-25-200-4T
  • Głowica high feed MFH03 — MFH03-C25-26-160-4T

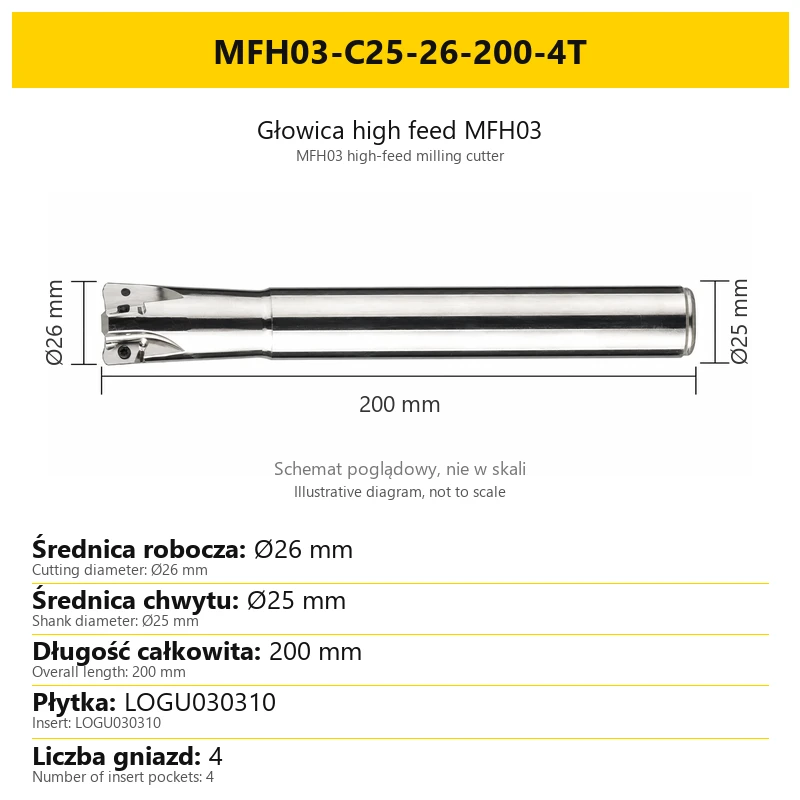

  • Głowica high feed MFH03 — MFH03-C25-26-200-4T
  • Głowica high feed MFH03 — MFH03-C25-30-160-5T
  • Głowica high feed MFH03 — MFH03-C25-30-200-5T

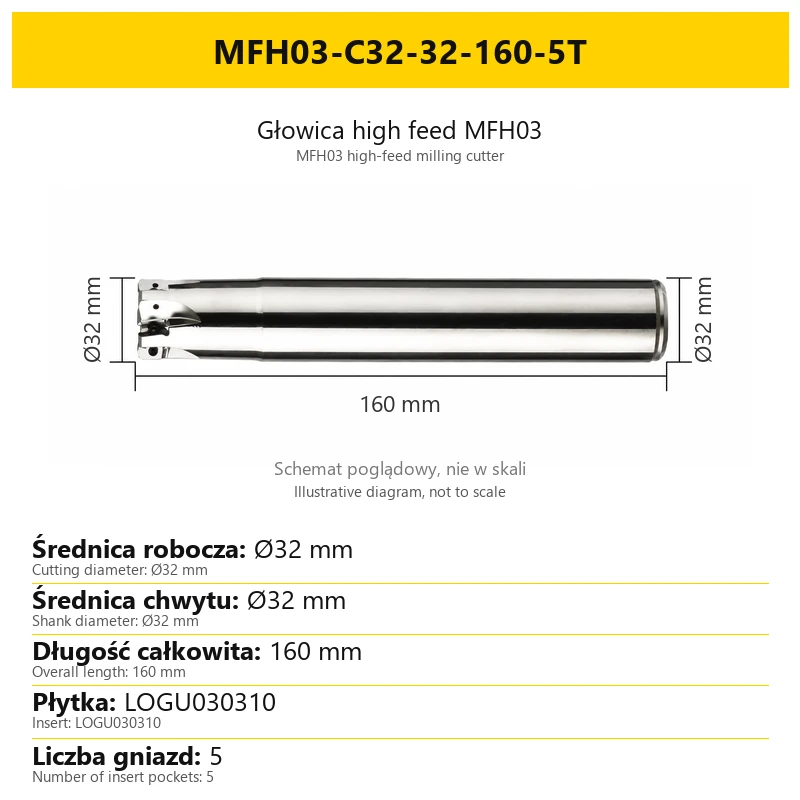

  • Głowica high feed MFH03 — MFH03-C32-32-160-5T
  • Głowica high feed MFH03 — MFH03-C32-32-200-5T
  • Głowica high feed MFH03 — MFH03-C32-33-160-5T
  • Głowica high feed MFH03 — MFH03-C32-33-200-5T
  • Głowica high feed MFH03 — MFH03-C32-35-160-5T
  • Głowica high feed MFH03 — MFH03-C32-35-200-5T

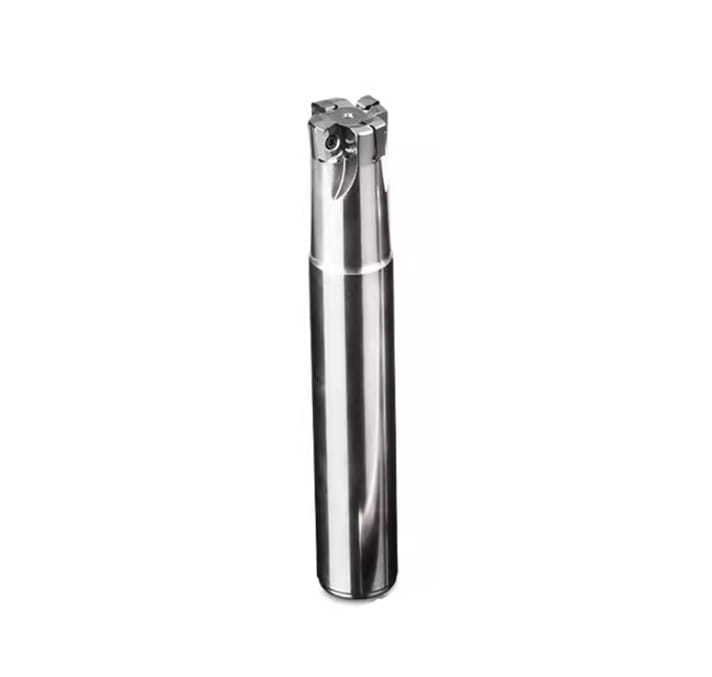

Głowica high feed MFH03 - na płytki LOGU030310 - chwyt walcowy

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 210,00 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

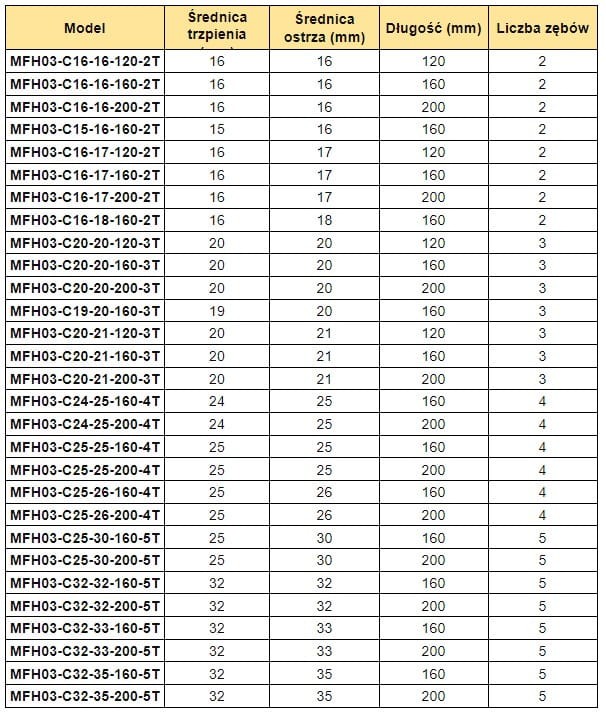

Wybierz MFH03-C15-16-160-2T MFH03-C16-16-120-2T MFH03-C16-16-160-2T MFH03-C16-16-200-2T MFH03-C16-17-120-2T MFH03-C16-17-160-2T MFH03-C16-17-200-2T MFH03-C16-18-160-2T MFH03-C19-20-160-3T MFH03-C19-20-200-3T MFH03-C20-20-120-3T MFH03-C20-20-160-3T MFH03-C20-20-200-3T MFH03-C20-21-120-3T MFH03-C20-21-160-3T MFH03-C20-21-200-3T MFH03-C24-25-160-4T MFH03-C24-25-200-4T MFH03-C25-25-160-4T MFH03-C25-25-200-4T MFH03-C25-26-160-4T MFH03-C25-26-200-4T MFH03-C25-30-160-5T MFH03-C25-30-200-5T MFH03-C32-32-160-5T MFH03-C32-32-200-5T MFH03-C32-33-160-5T MFH03-C32-33-200-5T MFH03-C32-35-160-5T MFH03-C32-35-200-5T
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Głowica high feed MFH03 na płytki LOGU030310

Chwyt walcowy · korpus 42CrMo · obróbka zgrubna z dużym posuwem

MFH03 to frez składany z chwytem walcowym, przeznaczony do obróbki zgrubnej w strategii high feed. Korpus współpracuje z płytkami LOGU030310. Rozmiar narzędzia dobierzesz przez średnicę roboczą, średnicę chwytu, długość całkowitą oraz liczbę gniazd na płytki.

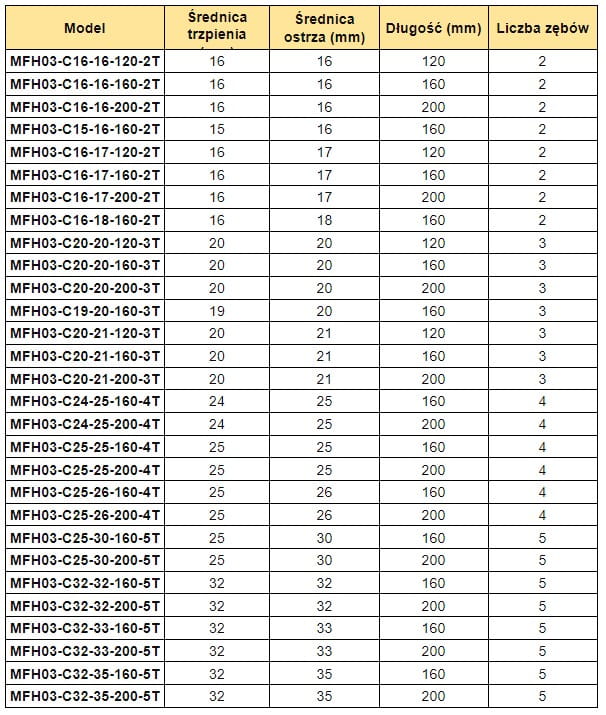

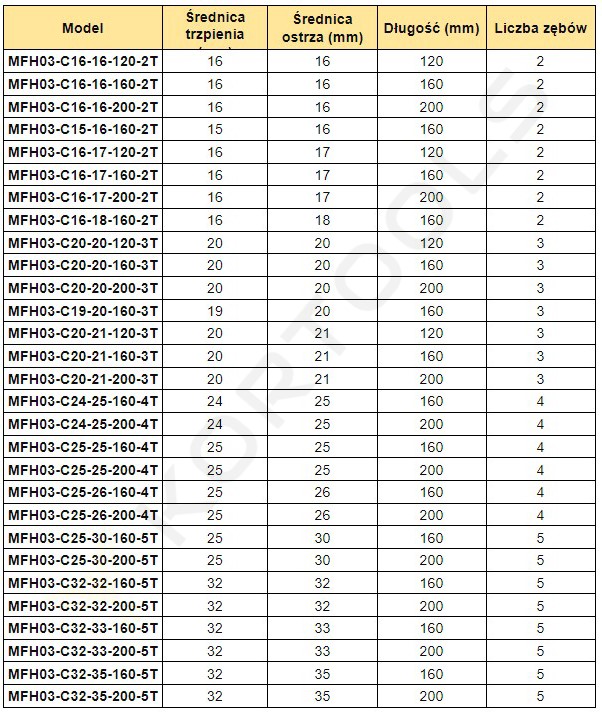

W rodzinie dostępne są średnice robocze od Ø16 do Ø35 mm oraz długości 120, 160 i 200 mm. Dokładny zestaw wymiarów wybranego wykonania znajduje się w jego oznaczeniu i na karcie wariantu. Korpus wykonano ze stali 42CrMo; część chwytowa jest hartowana.

1. Budowa i parametry techniczne

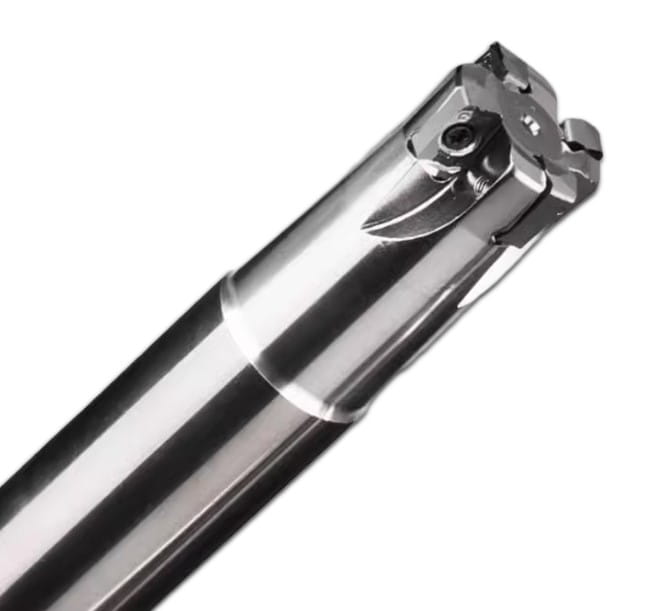

Narzędzie ma walcową część chwytową i głowicę z gniazdami na wymienne płytki. Rowki w części roboczej zapewniają miejsce na odprowadzanie wiórów. Liczba gniazd zależy od konkretnego wykonania i jest oznaczona końcówką 2T, 3T, 4T lub 5T.

ParametrCharakterystyka
RodzinaMFH03 — frez składany high feed
System płytkiLOGU030310
Mocowanie narzędziaChwyt walcowy
Materiał korpusu42CrMo
Wykonanie chwytuHartowany
Średnica roboczaØ16–35 mm, zależnie od wariantu
Średnica chwytuØ15–32 mm, zależnie od wariantu
Długość całkowita120, 160 lub 200 mm
Liczba gniazd na płytki2, 3, 4 lub 5, zgodnie z oznaczeniem wariantu

Średnica chwytu i średnica robocza mogą mieć różne wartości. Przy doborze oprawki kieruj się wymiarem chwytu; do planowania toru narzędzia użyj średnicy roboczej. Nie zastępuj jednego parametru drugim.

2. Zastosowanie i zasada high feed

MFH03 służy do frezowania zgrubnego z dużym posuwem. Strategia high feed łączy duży posuw na ostrze z niewielką osiową głębokością skrawania. Jej warunki należy dobrać do konkretnej płytki, obrabianego materiału i sztywności zamocowania.

Samo oznaczenie high feed nie wyznacza jednej prędkości obrotowej ani jednej wartości posuwu dla wszystkich rozmiarów. Wymiana średnicy, liczby płytek lub długości wysunięcia wymaga ponownego sprawdzenia ustawień procesu.

Element procesuZnaczenie przy doborze
Obróbka zgrubnaUsuwanie naddatku w kolejnych przejściach
Duży posuwDobierany łącznie z głębokością skrawania i geometrią płytki
Materiał obrabianyDecyduje o wyborze gatunku i geometrii płytki LOGU030310
Odprowadzanie wiórówWymaga uwzględnienia rowków głowicy i przestrzeni dostępnej w detalu

3. Dobór średnicy, chwytu i długości

Najpierw sprawdź średnicę roboczą potrzebną do wykonania operacji. Następnie dobierz chwyt do oprawki oraz długość zapewniającą dostęp do obrabianego miejsca. Wybieraj możliwie małe wysunięcie narzędzia, które pozwala wykonać operację bez kolizji.

WymiarCo opisujeCo sprawdzić
Średnica roboczaWymiar części skrawającejDostęp do obrabianej powierzchni i tor narzędzia
Średnica chwytuWymiar części mocowanej w oprawceZgodność z zakresem mocowania oprawki lub tulei
Długość całkowitaDługość narzędzia od głowicy do końca chwytuPotrzebny zasięg i długość pozostającą w oprawce
Liczba gniazdLiczba płytek pracujących w narzędziuZgodność z kodem oraz obliczeniami posuwu

Długość całkowita nie jest długością wysunięcia. Część chwytu pozostaje zamocowana w oprawce. Dostęp do powierzchni sprawdzaj dla całego zespołu: głowicy, chwytu, oprawki i mocowania detalu.

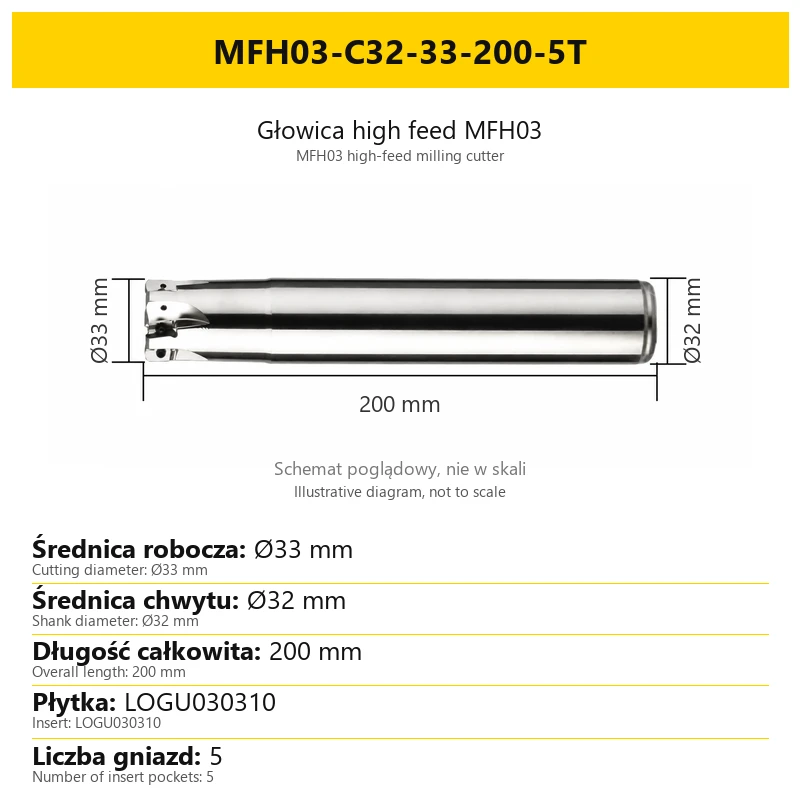

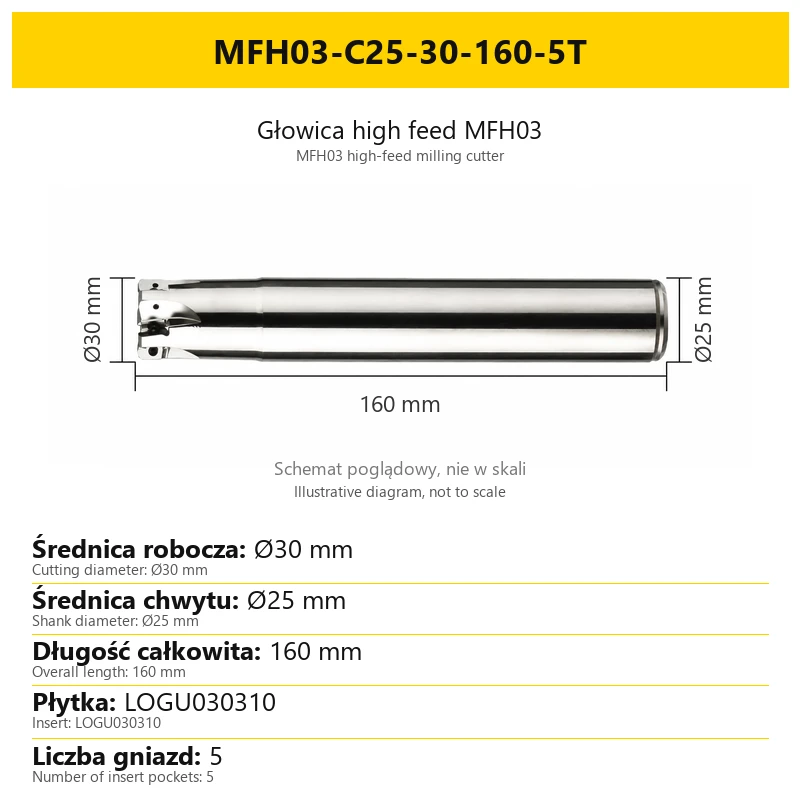

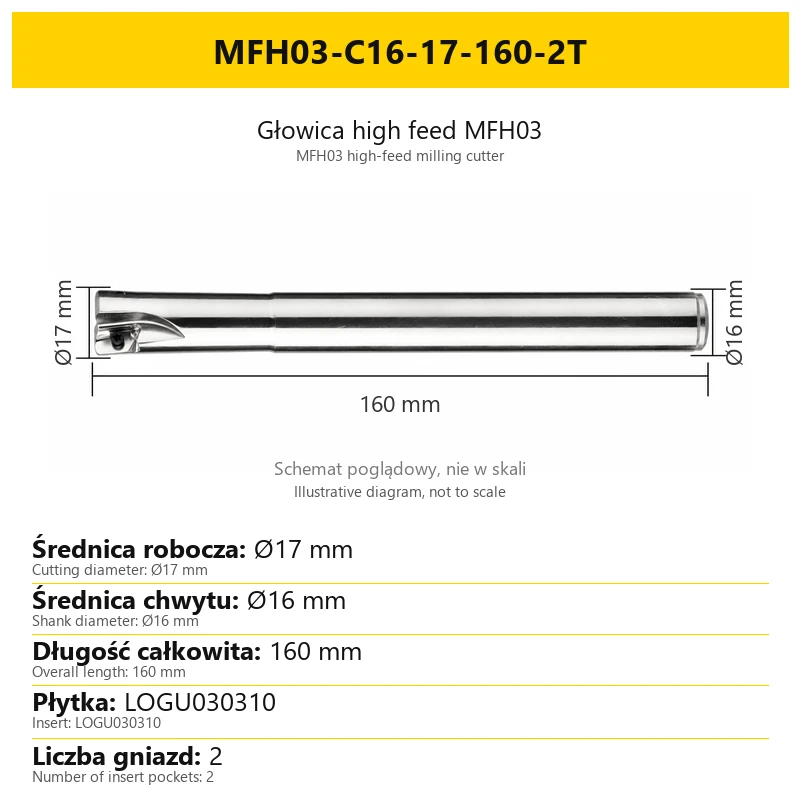

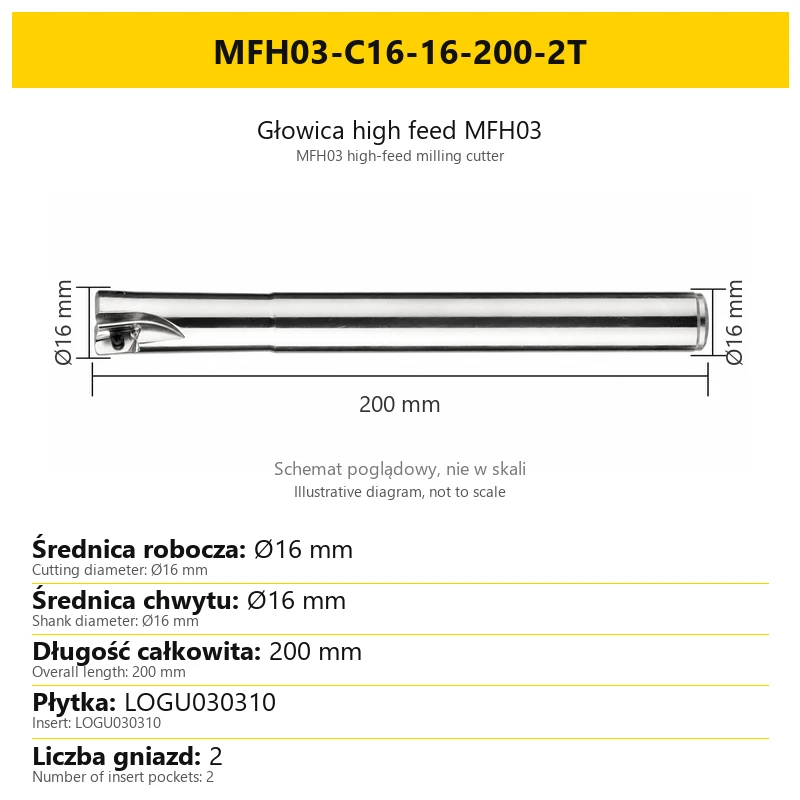

Fotografie schematów są poglądowe. Wymiarów nie należy mierzyć z proporcji obrazu — rozstrzygające są wartości przypisane do wybranego wariantu.

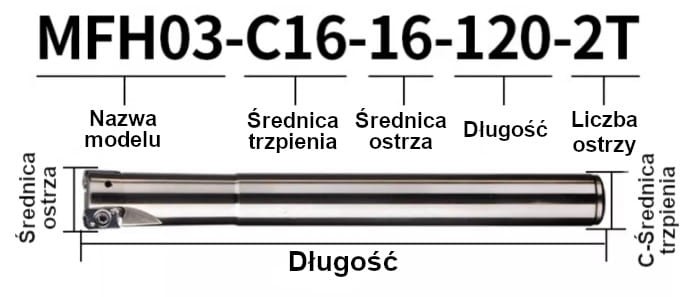

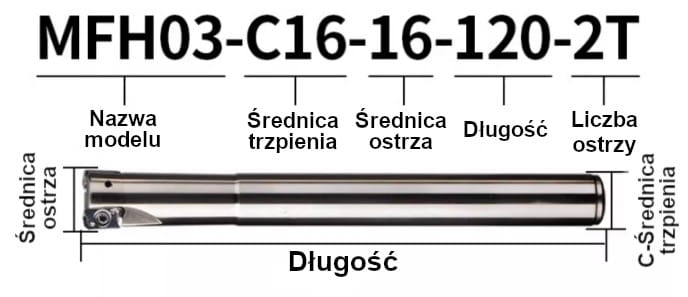

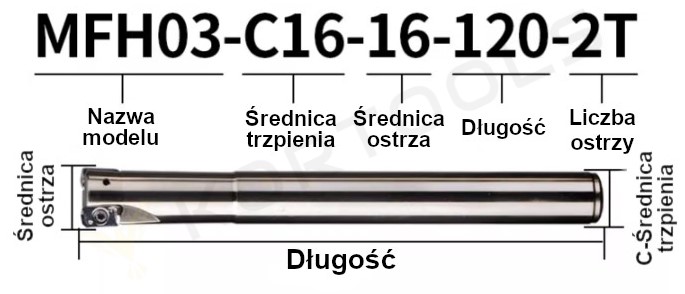

4. Jak czytać oznaczenie MFH03

Kod rozmiaru podaje kolejno rodzinę, średnicę chwytu, średnicę roboczą, długość całkowitą i liczbę gniazd. Litera C jest związana z częścią chwytową; końcowa litera T poprzedzona liczbą określa liczbę ostrzy danego wykonania.

Człon oznaczeniaZnaczenie
MFH03Rodzina głowicy i system narzędzia
C + liczbaŚrednica chwytu w milimetrach
Następna liczbaŚrednica robocza w milimetrach
Kolejna liczbaDługość całkowita w milimetrach
2T / 3T / 4T / 5TLiczba gniazd na płytki w korpusie

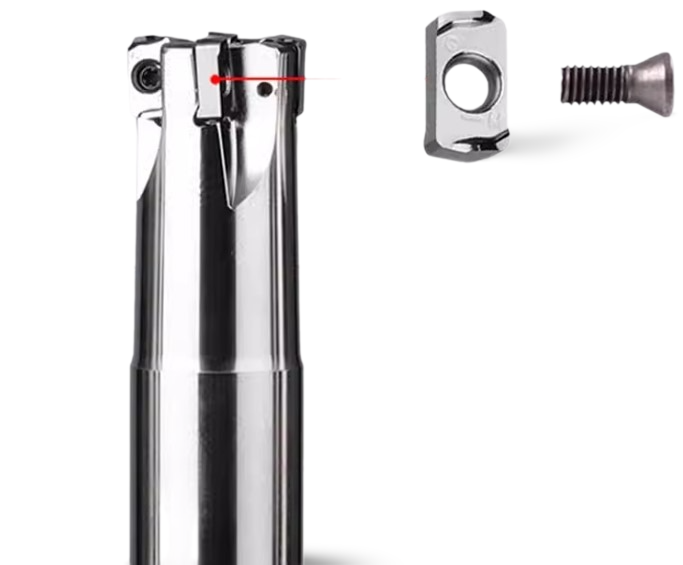

5. Płytki LOGU030310 i liczba gniazd

Głowicę dobieraj do systemu LOGU030310. Przed montażem sprawdź pełne oznaczenie płytki, jej geometrię i dopasowanie do gniazda. Samo podobieństwo zewnętrznego kształtu innej płytki nie potwierdza zgodności.

Liczba 2T–5T opisuje liczbę ostrzy obsadzonych w korpusie, a nie liczbę krawędzi możliwych do wykorzystania na jednej płytce. Podczas doboru lub wymiany zachowaj zgodność kompletu płytek w narzędziu.

Sprawdzany elementZasada doboru
Oznaczenie płytkiSystem LOGU030310 odpowiedni do gniazda głowicy
Gatunek i geometriaDopasowane do obrabianego materiału i rodzaju obróbki
Obsadzenie korpusuZgodne z liczbą gniazd wskazaną w kodzie wariantu
Gniazdo i mocowanieCzyste powierzchnie podparcia oraz prawidłowo osadzona płytka

6. Mocowanie i przygotowanie do pracy

  1. Sprawdź średnicę chwytu wybranego wariantu i dobierz właściwą oprawkę lub tuleję zaciskową.
  2. Oczyść chwyt, gniazda oraz powierzchnie podparcia płytek przed montażem.
  3. Zamocuj narzędzie na długości wymaganej dla używanej oprawki. Zachowaj możliwie krótki wysięg przy potrzebnym dostępie do detalu.
  4. Sprawdź osadzenie płytek, stan mocowania i zgodność ich oznaczeń.
  5. Zweryfikuj tor narzędzia dla całego zespołu, łącznie z oprawką i mocowaniem obrabianego przedmiotu.

Wydłużony korpus pozwala dobrać zasięg do zadania, ale wymaga uwzględnienia sztywności całego układu. Parametry dobrane dla krótkiego zamocowania nie są automatycznie właściwe przy większym wysunięciu.

7. Dobór parametrów obróbki

Prędkość skrawania, posuw i głębokość skrawania dobieraj do użytej płytki LOGU030310, materiału detalu, średnicy roboczej oraz warunków zamocowania. Wartości dla innego gatunku płytki lub innej głowicy nie stanowią gotowych nastaw dla tego wykonania.

Przy obliczaniu posuwu roboczego uwzględnij liczbę ostrzy właściwą dla wybranego wariantu. Zmiana 2T na 3T, 4T lub 5T zmienia zależność między posuwem na ostrze a posuwem na minutę.

Podczas uruchomienia obserwuj obciążenie, odprowadzanie wiórów i stabilność pracy. Korekty parametrów wykonuj dla rzeczywistego zespołu narzędziowego oraz obrabianego materiału, zamiast przyjmować jedną nastawę dla całej rodziny.

Wybór korpusu MFH03 określa geometrię i mocowanie narzędzia. Dane skrawania dobiera się do konkretnej płytki i procesu.

8. Najczęstsze pytania

Czy średnica chwytu zawsze odpowiada średnicy roboczej?

Nie. W rodzinie występują wykonania o różnych średnicach chwytu i głowicy. W kodzie pierwsza liczba po C dotyczy chwytu, a następna średnicy roboczej.

Co oznacza końcówka 3T lub 5T?

Oznacza odpowiednio trzy lub pięć gniazd na płytki w korpusie. Nie jest informacją o liczbie zapasowych płytek ani krawędzi jednej płytki.

Czy długość 200 mm oznacza zasięg roboczy 200 mm?

Nie. Jest to długość całkowita. Rzeczywisty zasięg zależy również od części chwytu zamocowanej w oprawce i od dostępu do detalu.

Jakie płytki pasują do MFH03?

Głowica jest przeznaczona do systemu LOGU030310. Dobierz pełne oznaczenie, gatunek oraz geometrię płytki do gniazda i obrabianego materiału.

Jak wybrać odpowiedni wariant?

Sprawdź kolejno średnicę roboczą, średnicę chwytu, potrzebną długość i liczbę gniazd. W selektorze wybierz pełny kod zgodny z wymaganym zestawem wymiarów.

Produkty powiązane

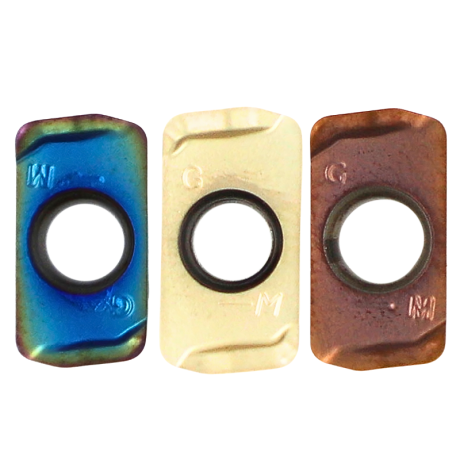

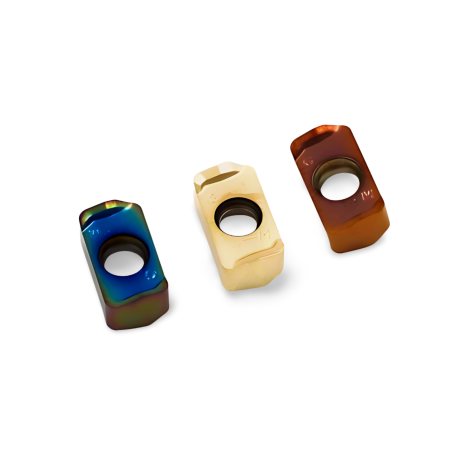

  • Przejdź do produktu Płytki wieloostrzowe LOGU030310 ER węglikowe (10szt.) Przejdź do produktu Płytki wieloostrzowe LOGU030310 ER węglikowe (10szt.)
