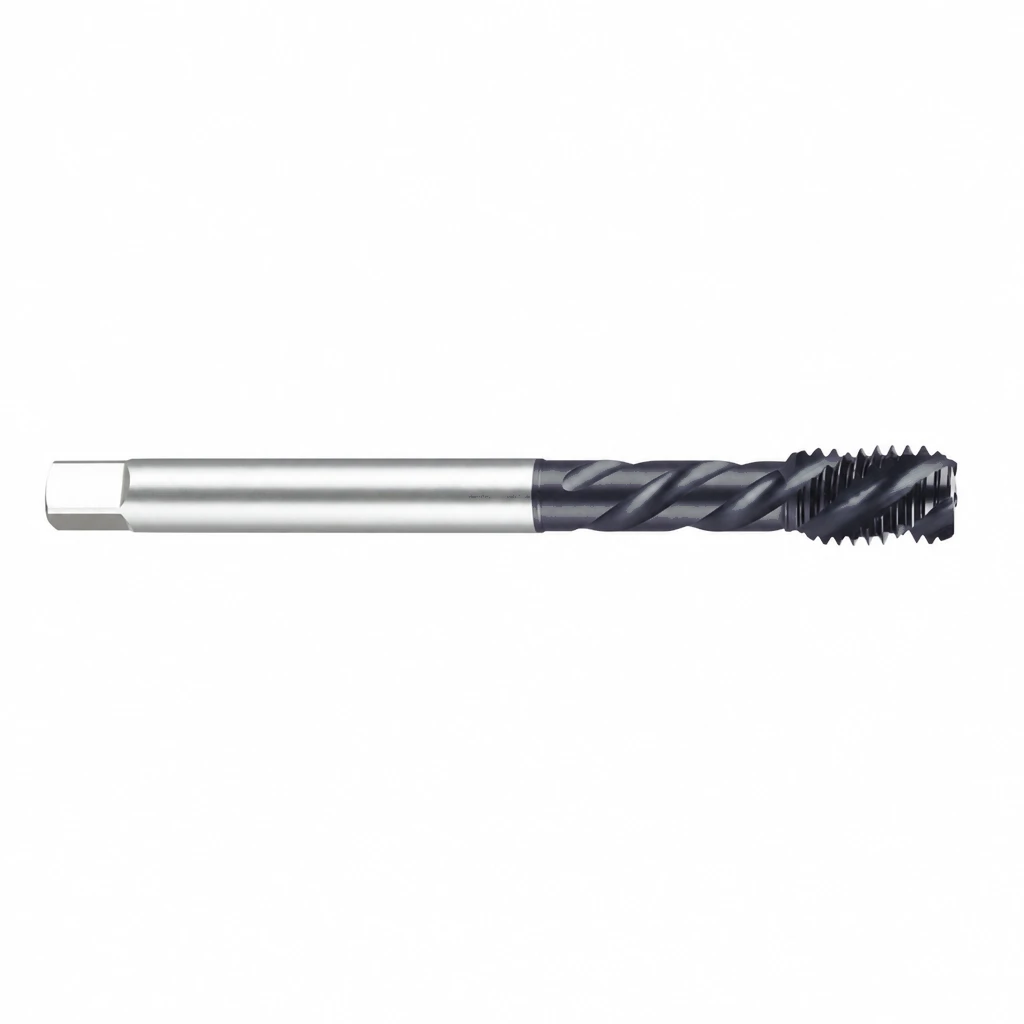

Gwintownik maszynowy lewy skrętny HSSE-Co DIN 371/376 TiAlN

Kortools
Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 67,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz DIN371 HSSE M3x0,5 LH TiAlN DIN371 HSSE M4x0,7 LH TiAlN DIN371 HSSE M5x0,8 LH TiAlN DIN371 HSSE M6x1,0 LH TiAlN DIN371 HSSE M8x1,25 LH TiAlN DIN371 HSSE M10x1,5 LH TiAlN DIN376 HSSE M12x1,75 LH TiAlN DIN376 HSSE M14x2,0 LH TiAlN DIN376 HSSE M16x2,0 LH TiAlN DIN376 HSSE M18x2,5 LH TiAlN DIN376 HSSE M20x2,5 LH TiAlN
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Gwintownik lewy skrętny HSSE-Co - geometria i parametry

Gwintownik maszynowy lewozwojny (lewy gwint, LH), skrętny, wg DIN 371 / DIN 376, materiał HSSE-Co (kobaltowa stal szybkotnąca), klasa dokładności 6H, powłoka TiAlN. Służy do nacinania gwintów lewych - stosowanych m.in. w wałkach, śrubach rzymskich, częściach maszyn i wszędzie tam, gdzie kierunek obciążenia wymaga gwintu lewego.

Zastosowanie

  • Gwintowanie lewe otworów nieprzelotowych (ślepych).
  • Stal konstrukcyjna, stopowa i nierdzewna - wiór odprowadzany do góry, z dala od dna otworu.
  • Praca na centrach CNC z chłodzeniem, w tym w głębszych otworach.
  • Wszędzie tam, gdzie potrzebny jest gwint lewozwojny w otworze ślepym.

Wersja skrętny: rowki śrubowe L45°, wyprowadzające wiór do góry - do otworów nieprzelotowych. Powłoka TiAlN zwiększa odporność na zużycie i pozwala pracować z wyższymi parametrami.

Specyfikacja

NormaDIN 371 (M3-M10) / DIN 376 (M12-M20)
Kierunek gwintuLewy (LH, lewozwojny)
TypGwintownik maszynowy skrętny
RowkiŚrubowe L45° (spiral flute)
MateriałHSSE-Co (kobaltowa HSS)
PowłokaTiAlN
Klasa gwintu6H
Stożek skrawający2,5 x P
ChwytWalcowy z kwadratem
ZakresM3 - M20 (lewe)

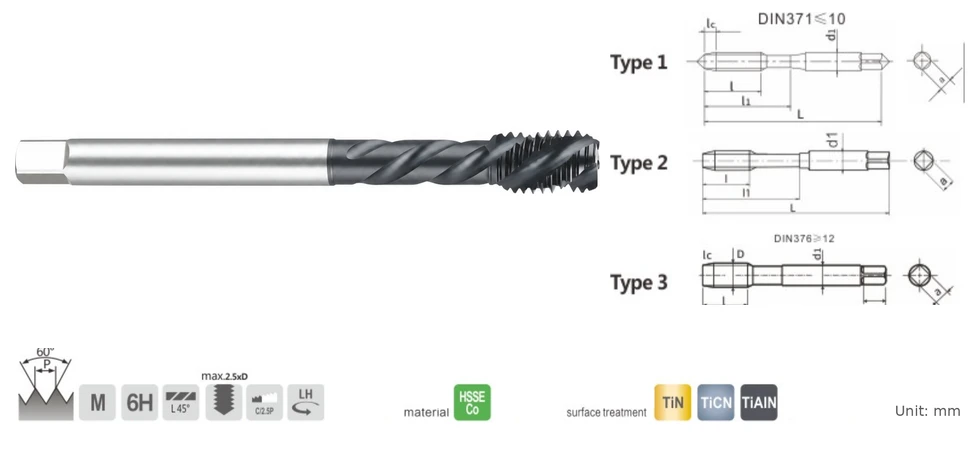

Dostępne rozmiary i wymiary

Rozmiar Norma Skok P Klasa L [mm] l [mm] l1 [mm] d1 [mm] a [mm] Rowki Otwór [mm]
M3 LHDIN3710.56H566183.52.732.5
M4 LHDIN3710.76H639214.53.433.3
M5 LHDIN3710.86H70102564.934.2
M6 LHDIN37116H80123064.935
M8 LHDIN3711.256H90153586.236.8
M10 LHDIN3711.56H100183910838.5
M12 LHDIN3761.756H11021—97310.3
M14 LHDIN37626H11020—119312
M16 LHDIN37626H11020—129314
M18 LHDIN3762.56H12525—1411415.5
M20 LHDIN3762.56H14025—1612417.5

FAQ

Czym różni się gwintownik lewy od prawego?
Nacina gwint lewozwojny - wkręcany w lewo. Poza kierunkiem linii śrubowej geometria i sposób pracy są takie same jak w wersji prawej.

Prosty czy skrętny?
Prosty (spiral point) spycha wiór do przodu - do otworów przelotowych. Skrętny (spiral flute) wyprowadza wiór do góry - do otworów nieprzelotowych.

TiN, TiCN czy TiAlN?
Cena jest taka sama. TiN - uniwersalna, TiCN - twardsza i odporniejsza na ścieranie, TiAlN - do wyższych temperatur i materiałów trudniejszych.
