Gwintownik maszynowy skrętny HSSE-PM DIN 371/374/376 TiAlN

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 45,00 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz DIN371 HSSE-PM M2×0,4 TiAlN DIN371 HSSE-PM M2,5×0,45 TiAlN DIN371 HSSE-PM M3×0,5 TiAlN DIN371 HSSE-PM M4×0,7 TiAlN DIN371 HSSE-PM M5×0,8 TiAlN DIN371 HSSE-PM M6×1 TiAlN DIN371 HSSE-PM M8×1,25 TiAlN DIN371 HSSE-PM M8×1 TiAlN DIN371 HSSE-PM M10×1,5 TiAlN DIN371 HSSE-PM M10×1,25 TiAlN DIN371 HSSE-PM M10×1 TiAlN DIN376 HSSE-PM M12×1,75 TiAlN DIN374 HSSE-PM MF12×1,5 TiAlN DIN374 HSSE-PM MF12×1,25 TiAlN DIN374 HSSE-PM MF12×1 TiAlN DIN376 HSSE-PM M14×2 TiAlN DIN374 HSSE-PM MF14×1,5 TiAlN DIN376 HSSE-PM M16×2 TiAlN DIN374 HSSE-PM MF16×1,5 TiAlN DIN376 HSSE-PM M18×2,5 TiAlN DIN374 HSSE-PM MF18×1,5 TiAlN DIN376 HSSE-PM M20×2,5 TiAlN DIN374 HSSE-PM MF20×1,5 TiAlN DIN376 HSSE-PM M22×2,5 TiAlN DIN374 HSSE-PM MF22×1,5 TiAlN DIN376 HSSE-PM M24×3 TiAlN DIN374 HSSE-PM MF24×1,5 TiAlN
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Gwintownik skrętny HSSE-PM DIN 371Gwintownik skrętny HSSE-PM DIN 376/374

Gwintownik maszynowy skrętny z HSSE-PM (proszkowa stal szybkotnąca), norma DIN 371 / 374 / 376. Śrubowe rowki 45° (R45) wyprowadzają wiór ku górze - do otworów nieprzelotowych (ślepych). HSSE-PM ma wyższą udarność i trwałość niż HSSE-Co. Powłoka TiAlN (azotek tytanowo-glinowy) daje najwyższą odporność termiczną, umożliwia obróbkę na sucho lub z MQL oraz pracę z wyższymi prędkościami w materiałach twardych i trudnoskrawalnych.

Zastosowanie

  • otwory nieprzelotowe (ślepe) w materiałach twardych i trudnoskrawalnych
  • stal nierdzewna, stal hartowana, tytan, Inconel, stopy żaroodporne
  • obróbka na sucho lub z minimalnym smarowaniem (MQL)
  • wysokie prędkości skrawania, praca przerywana

Specyfikacja

ParametrWartość
Typ gwintuM oraz MF (drobnozwojowy)
NormaDIN 371 / 374 / 376
Geometriaskrętny (spiral flute) 45° (R45)
Kierunekprawoskrętny (RH)
Klasa6H
MateriałHSSE-PM (proszkowa stal szybkotnąca)
PowłokaTiAlN (azotek tytanowo-glinowy)
ZakresM2 - M24

Dostępne rozmiary i wymiary

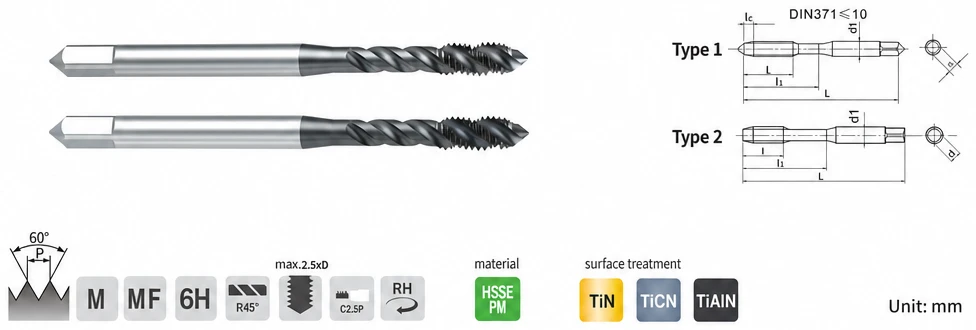

RozmiarSkok P (mm)KlasaNormaDł. całk. L (mm)Dł. gwintu l (mm)Szyjka l₁ (mm)Faza lᴄChwyt d₁ (mm)Kwadrat a (mm)RowkiOtwór pod gwint (mm)
M20,46HDIN 371456132,5×P2,82,131,6
M2,50,456HDIN 371506152,5×P2,82,132,1
M30,56HDIN 371566182,5×P3,52,732,5
M40,76HDIN 371639212,5×P4,53,433,3
M50,86HDIN 3717010252,5×P64,934,2
M616HDIN 3718012302,5×P64,935
M81,256HDIN 3719015352,5×P86,236,8
MF8x116HDIN 3719015352,5×P86,237
M101,56HDIN 37110018392,5×P10838,5
MF10x116HDIN 3719015352,5×P10839
MF10x1,251,256HDIN 37110018392,5×P10838,8
M121,756HDIN 37611021—2,5×P97310,3
MF12x116HDIN 37410015—2,5×P97311
MF12x1,251,256HDIN 37410021—2,5×P97310,8
MF12x1,51,56HDIN 37410021—2,5×P97310,5
M1426HDIN 37611020—2,5×P119312
MF14x1,51,56HDIN 37410020—2,5×P119312,5
M1626HDIN 37611020—2,5×P129314
MF16x1,51,56HDIN 37410020—2,5×P129314,5
M182,56HDIN 37612525—2,5×P1411315,5
MF18x1,51,56HDIN 37411025—2,5×P1411316,5
M202,56HDIN 37614025—2,5×P1612417,5
MF20x1,51,56HDIN 37412525—2,5×P1612418,5
M222,56HDIN 37614025—2,5×P1814,5419,5
MF22x1,51,56HDIN 37412525—2,5×P1814,5420,5
M2436HDIN 37616030—2,5×P1814,5421
MF24x1,51,56HDIN 37414024—2,5×P1814,5422,5

Wymiary wg katalogu Shaoshi (mm). DIN 371 = trzpień wzmocniony (M≤10), DIN 376/374 = trzpień zredukowany (M≥12) — dla trzpienia zredukowanego długość szyjki l₁ nie jest normowana (—). Faza lᴄ (stożek skrawający) = 2,5×P. Otwór pod gwint = zalecana średnica wiertła przed gwintowaniem.

FAQ

Do otworów ślepych?
Tak - skrętny wyprowadza wiór ku górze, idealny do otworów nieprzelotowych.

Dlaczego TiAlN?
Najwyższa odporność termiczna - do materiałów twardych, obróbki na sucho i wysokich prędkości.

HSSE-PM vs HSSE-Co?
PM (proszkowa) ma wyższą udarność - do trudniejszych materiałów i pracy przerywanej.
