Gwintownik maszynowy skrętny HSSE-PM DIN 371/374/376 TiCN

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 45,00 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz DIN371 HSSE-PM M2x0,4 TiCN DIN371 HSSE-PM M2,5x0,45 TiCN DIN371 HSSE-PM M3x0,5 TiCN DIN371 HSSE-PM M4x0,7 TiCN DIN371 HSSE-PM M5x0,8 TiCN DIN371 HSSE-PM M6x1 TiCN DIN371 HSSE-PM M8x1,25 TiCN DIN371 HSSE-PM M8x1 TiCN DIN371 HSSE-PM M10x1,5 TiCN DIN371 HSSE-PM M10x1,25 TiCN DIN371 HSSE-PM M10x1 TiCN DIN376 HSSE-PM M12x1,75 TiCN DIN374 HSSE-PM MF12*1,5 TiCN DIN374 HSSE-PM MF12*1,25 TiCN DIN374 HSSE-PM MF12*1 TiCN DIN376 HSSE-PM M14x2 TiCN DIN374 HSSE-PM MF14*1,5 TiCN DIN376 HSSE-PM M16x2 TiCN DIN374 HSSE-PM MF16*1,5 TiCN DIN376 HSSE-PM M18x2,5 TiCN DIN374 HSSE-PM MF18*1,5 TiCN DIN376 HSSE-PM M20x2,5 TiCN DIN374 HSSE-PM MF20*1,5 TiCN DIN376 HSSE-PM M22x2,5 TiCN DIN374 HSSE-PM MF22*1,5 TiCN DIN376 HSSE-PM M24x3 TiCN DIN374 HSSE-PM MF24*1,5 TiCN
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

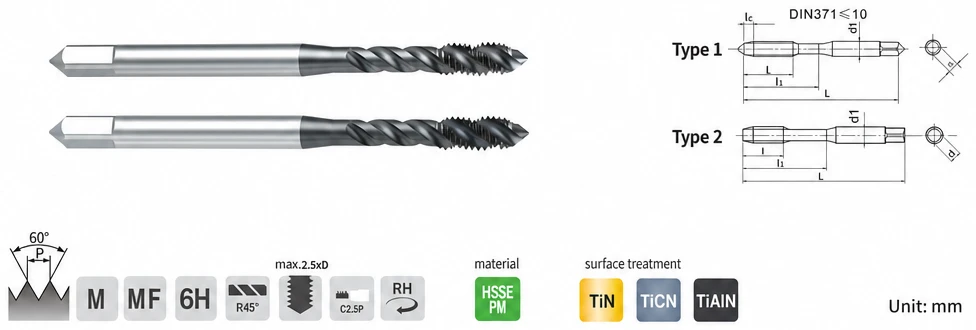

Gwintownik skrętny HSSE-PM DIN 371 - render i geometriaGwintownik skrętny HSSE-PM DIN 376/374 - render i geometria

Gwintownik maszynowy skrętny wykonany z HSSE-PM (proszkowa stal szybkotnąca, powder metallurgy), zgodnie z normą DIN 371 / 374 / 376. Śrubowe (spiralne) rowki o kącie 45° (R45) wyprowadzają wiór ku górze otworu, dlatego narzędzie jest przeznaczone do otworów nieprzelotowych (ślepych). HSSE-PM ma wyższą udarność i trwałość krawędzi niż zwykłe HSSE-Co, dzięki czemu sprawdza się w materiałach twardych i trudnoskrawalnych: stali nierdzewnej, stali hartowanej, tytanie, Inconelu i stopach żaroodpornych. Powłoka TiCN dodatkowo zwiększa odporność na ścieranie.

Zastosowanie

  • gwintowanie otworów nieprzelotowych (ślepych) w materiałach twardych i trudnoskrawalnych
  • stal nierdzewna, stal hartowana do ok. 45 HRC, tytan, Inconel, stopy żaroodporne
  • produkcja narzędziowa, form, przemysł lotniczy i motoryzacyjny
  • gwinty blisko dna otworu, tam gdzie zwykły HSSE nie wytrzymuje

Specyfikacja

ParametrWartość
Typ gwintuM (metryczny) oraz MF (drobnozwojowy)
NormaDIN 371 / 374 / 376
Geometria rowkaskrętny (spiral flute), kąt 45° (R45)
Kierunekprawoskrętny (RH)
Klasa dokładności6H
MateriałHSSE-PM (proszkowa stal szybkotnąca)
PowłokaTiCN (węglikoazotek tytanu)
Zakres średnicM2 - M24 (standard + drobnozwojowe MF)

Dostępne rozmiary i wymiary

RozmiarSkok P (mm)KlasaNormaDł. całk. L (mm)Dł. gwintu l (mm)Szyjka l₁ (mm)Faza lᴄChwyt d₁ (mm)Kwadrat a (mm)RowkiOtwór pod gwint (mm)
M20,46HDIN 371456132,5×P2,82,131,6
M2,50,456HDIN 371506152,5×P2,82,132,1
M30,56HDIN 371566182,5×P3,52,732,5
M40,76HDIN 371639212,5×P4,53,433,3
M50,86HDIN 3717010252,5×P64,934,2
M616HDIN 3718012302,5×P64,935
M81,256HDIN 3719015352,5×P86,236,8
MF8x116HDIN 3719015352,5×P86,237
M101,56HDIN 37110018392,5×P10838,5
MF10x116HDIN 3719015352,5×P10839
MF10x1,251,256HDIN 37110018392,5×P10838,8
M121,756HDIN 37611021—2,5×P97310,3
MF12x116HDIN 37410015—2,5×P97311
MF12x1,251,256HDIN 37410021—2,5×P97310,8
MF12x1,51,56HDIN 37410021—2,5×P97310,5
M1426HDIN 37611020—2,5×P119312
MF14x1,51,56HDIN 37410020—2,5×P119312,5
M1626HDIN 37611020—2,5×P129314
MF16x1,51,56HDIN 37410020—2,5×P129314,5
M182,56HDIN 37612525—2,5×P1411315,5
MF18x1,51,56HDIN 37411025—2,5×P1411316,5
M202,56HDIN 37614025—2,5×P1612417,5
MF20x1,51,56HDIN 37412525—2,5×P1612418,5
M222,56HDIN 37614025—2,5×P1814,5419,5
MF22x1,51,56HDIN 37412525—2,5×P1814,5420,5
M2436HDIN 37616030—2,5×P1814,5421
MF24x1,51,56HDIN 37414024—2,5×P1814,5422,5

Wymiary wg katalogu Shaoshi (mm). DIN 371 = trzpień wzmocniony (M≤10), DIN 376/374 = trzpień zredukowany (M≥12) — dla trzpienia zredukowanego długość szyjki l₁ nie jest normowana (—). Faza lᴄ (stożek skrawający) = 2,5×P. Otwór pod gwint = zalecana średnica wiertła przed gwintowaniem.

FAQ

Do otworów przelotowych czy ślepych?
Skrętny (spiral flute) wyprowadza wiór ku górze - do otworów nieprzelotowych (ślepych).

Kiedy HSSE-PM zamiast HSSE-Co?
Do materiałów twardych/trudnoskrawalnych, przy pracy przerywanej i tam, gdzie zwykły HSSE się kruszy.

Chłodzenie?
Zalecane chłodzenie emulsją lub olejem gwintującym.
