Nawiertak NWRc DIN 333-A, nakiełek, fazownik HSS-Co5 M35TiN

Nawiertak typu A ze stali szybkotnącej HSS-Co5 (M35), z powłoką TiN, do nawiercania, wykonywania nakiełków i fazowania. Narzędzie ma dwa końce robocze oraz walcową część środkową przeznaczoną do mocowania. Każdy koniec łączy mały pilot ze stożkową częścią o kącie 60°.

Rozmiar wariantu określa średnicę pilota. Średnica chwytu, długość robocza i długość całkowita zależą od wybranego rozmiaru; są to odrębne wymiary i należy je sprawdzić przy doborze narzędzia.

Zastosowanie i obrabiane materiały

Narzędzie służy do przygotowania miejsca rozpoczęcia wiercenia, wykonania nakiełka oraz obróbki stożkowej krawędzi wejścia otworu. Kąt 60° dotyczy stożkowej części nawiertaka. Dobieraj rozmiar do wymaganego kształtu i wymiaru otworu w detalu.

Nawiertak jest przeznaczony do pracy na obrabiarce, między innymi na wiertarce stołowej, frezarce lub centrum obróbczym. Obrabiany przedmiot musi być stabilnie zamocowany, a jego powierzchnia przygotowana do rozpoczęcia obróbki.

Budowa, materiał i powłoka

Konstrukcja jest dwustronna: po obu stronach części środkowej znajduje się koniec roboczy z pilotem i stożkiem. Oba końce należą do jednego narzędzia. Spiralne rowki i szlifowane powierzchnie części roboczych są widoczne na zdjęciu produktu.

Materiał: stal szybkotnąca z kobaltem HSS-Co5 (ok. 5% Co, M35) – warianty z powłoką TiN; warianty bez powłoki: HSS. Na trzonku wybite jest skrótowe oznaczenie HSS oraz rozmiar.

Opis dotyczy wykonania M35 z powłoką TiN. Złote końce robocze i srebrna część środkowa pokazują wygląd tej wersji. Zdjęcie przedstawia kompletne narzędzie wraz z obydwoma końcami.

Parametry techniczne

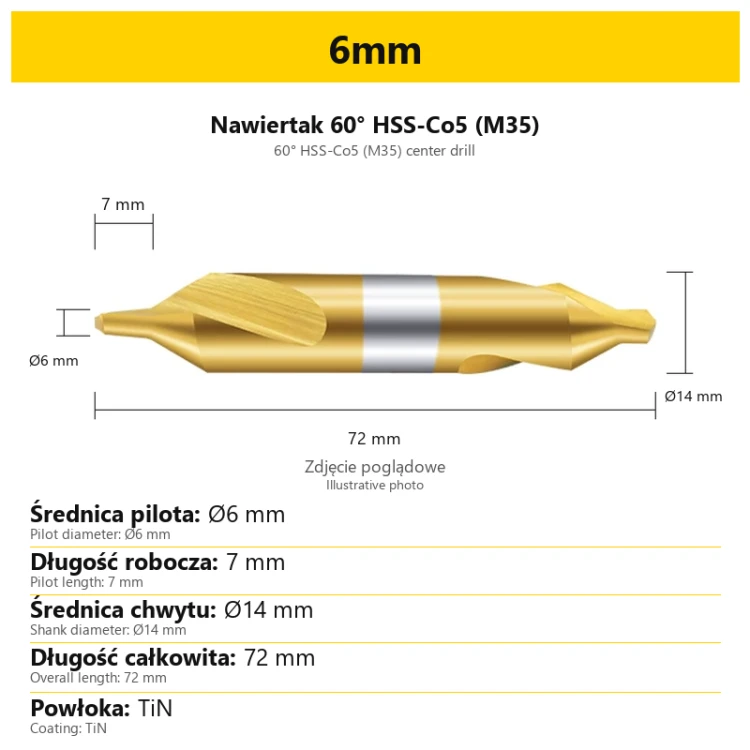

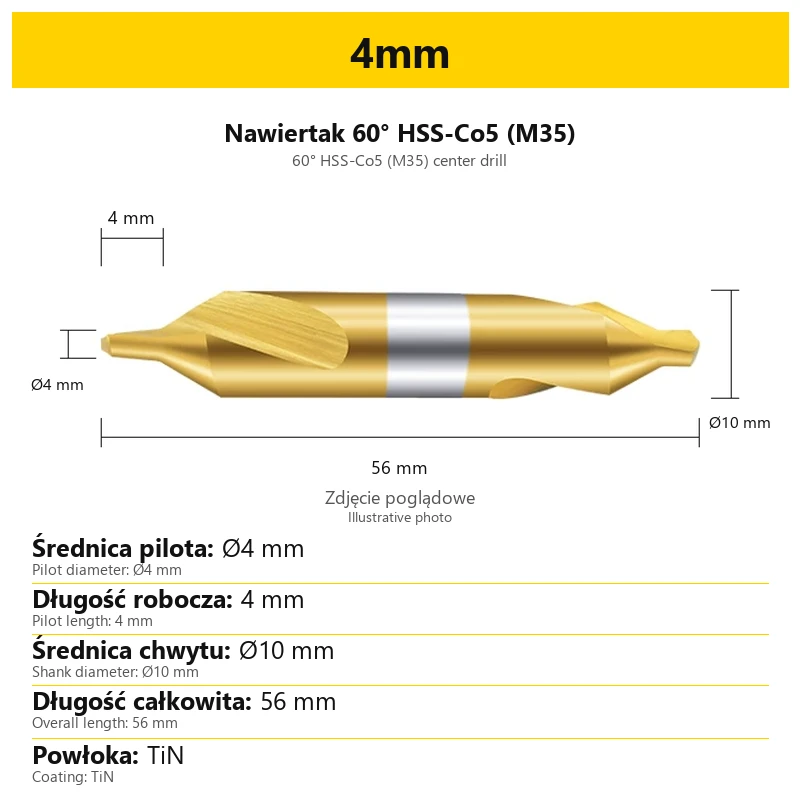

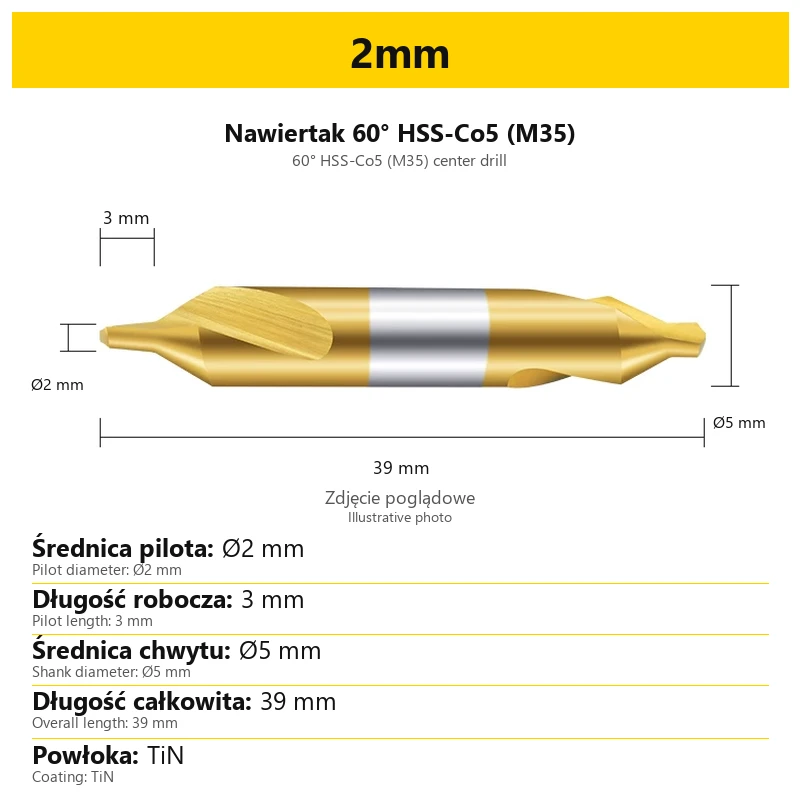

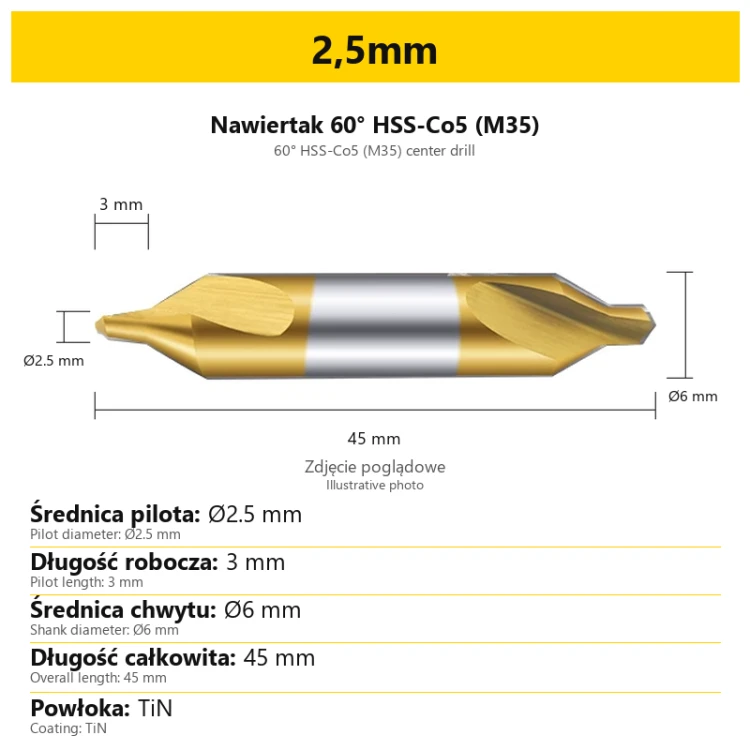

Wymiary liniowe podawane są w milimetrach. Średnica pilota nie jest średnicą części mocującej, a długość robocza nie jest długością całego nawiertaka. Te oznaczenia pozwalają oddzielnie sprawdzić rozmiar otworu, mocowanie i długość narzędzia.

Jak czytać rozmiar i wymiary

Wariant oznaczony 3mm - TiN ma pilot o średnicy Ø3 mm i powłokę TiN. Sama nazwa rozmiaru nie zawiera wszystkich wymiarów narzędzia. W tym przykładzie średnica chwytu wynosi Ø8 mm, długość robocza 4 mm, a długość całkowita 50 mm.

Przykład opisuje konkretny rozmiar i nie wyznacza wymiarów pozostałych nawiertaków. Przed wyborem innej średnicy sprawdź jej dane. Najpierw wybierz potrzebną średnicę pilota, a następnie zweryfikuj chwyt oraz wymagane długości.

Dobór nawiertaka i przygotowanie detalu

• Dobierz rozmiar do zadania. Uwzględnij kształt otworu i wymagany wymiar w obrabianym przedmiocie. Rozmiar pilota jest punktem wyjścia do wyboru wariantu.
• Sprawdź powierzchnię detalu. Miejsce rozpoczęcia obróbki powinno być równe; nierówna powierzchnia może doprowadzić do uszkodzenia narzędzia.
• Usuń olej zabezpieczający. Przed użyciem oczyść narzędzie z oleju konserwującego, aby wióry nie przyklejały się do krawędzi roboczych.
• Przygotuj stabilne mocowanie. Ustaw i zamocuj przedmiot przed rozpoczęciem nawiercania.

Mocowanie i kontrola podczas pracy

Do mocowania służy walcowa część środkowa nawiertaka. Sprawdź jej średnicę dla wybranego wariantu i dopasuj do niej uchwyt obrabiarki. Zwróć uwagę, że średnica chwytu jest większa od średnicy pilota podanej w nazwie rozmiaru.

Przed rozpoczęciem pracy skontroluj stan końca roboczego oraz przygotowanie detalu. Jeżeli podczas obróbki pojawią się nietypowe objawy, zatrzymaj pracę i ustal przyczynę przed jej wznowieniem. Sprawdź narzędzie i mocowanie, a następnie usuń przyczynę problemu.

Jednostka sprzedaży i konstrukcja dwustronna

Jednostka sprzedaży: 1 sztuka nawiertaka w wybranym rozmiarze, w wykonaniu TiN. Dwa końce robocze są integralnymi częściami tego samego narzędzia. Nie oznaczają zestawu dwóch osobnych nawiertaków.

Długość całkowita L obejmuje cały produkt wraz z obydwoma końcami. Długość robocza l1 dotyczy części pilotującej jednego końca. Przy sprawdzaniu wymiarów należy odróżniać te dwie długości.

Najczęstsze pytania

Co oznacza rozmiar 3mm?
Jest to średnica pilota Ø3 mm. Dla tego rozmiaru chwyt ma Ø8 mm, długość robocza wynosi 4 mm, a długość całkowita 50 mm.

Czy średnica w nazwie wariantu jest średnicą mocowania?
Nie. Nazwa podaje średnicę pilota. Część środkowa ma własną średnicę d2, którą trzeba sprawdzić przy doborze uchwytu.

Czego dotyczy kąt 60°?
Jest to kąt stożkowej części roboczej nawiertaka, używanej do wykonania stożkowej części nakiełka lub fazy.

Czy otrzymuję dwa narzędzia?
Nie. Jest to jeden dwustronny nawiertak, wyposażony w dwa końce robocze.

Z jakiego materiału wykonana jest wersja TiN?
Z kobaltowej stali szybkotnącej HSS-Co5 (M35), z powłoką TiN na częściach roboczych.
