Nóż tokarski przecinak MGEHR / MGEHL

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 60,00 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz MGEHR1212-1.5T10 MGEHR1212-2T10 MGEHR1212-2.5T10 MGEHR1212-3T10 MGEHR1616-1.5T14.5 MGEHR1616-2T14.5 MGEHR1616-2.5T16.5 MGEHR1616-3T18.5 MGEHR1616-4T17 MGEHR2020-1.5T14.5 MGEHR2020-2T14.5 MGEHR2020-2.5T16.5 MGEHR2020-3T20 MGEHR2020-4T18 MGEHR2020-5T23 MGEHR2020-6T23 MGEHR2525-1.5T14.5 MGEHR2525-2T14.5 MGEHR2525-2.5T16.5 MGEHR2525-3T18 MGEHR2525-4T18 MGEHR2525-5T23 MGEHR2525-6T23 MGEHR3232-2T16 MGEHR3232-2.5T17 MGEHR3232-3T20 MGEHR3232-4T20 MGEHR3232-5T23 MGEHR3232-6T25 MGEHR4040-3T20 MGEHR4040-4T20 MGEHR4040-5T24 MGEHR4040-6T24 MGEHR2020-2T25 MGEHR2020-2T30 MGEHR2020-2T35 MGEHR2020-2.5T25 MGEHR2020-3T25 MGEHR2020-3T30 MGEHR2020-3T35 MGEHR2020-4T25 MGEHR2020-4T30 MGEHR2020-4T35 MGEHR2020-5T30 MGEHR2020-5T35 MGEHR2020-6T30 MGEHR2020-6T35 MGEHR2525-2T25 MGEHR2525-2T30 MGEHR2525-2T35 MGEHR2525-2.5T25 MGEHR2525-3T25 MGEHR2525-3T30 MGEHR2525-3T35 MGEHR2525-3T40 MGEHR2525-4T25 MGEHR2525-4T30 MGEHR2525-4T35 MGEHR2525-4T40 MGEHR2525-5T30 MGEHR2525-5T35 MGEHR2525-5T40 MGEHR2525-6T30 MGEHR2525-6T35 MGEHR2525-6T40 MGEHR3232-3T25 MGEHR3232-3T30 MGEHR3232-4T25 MGEHR3232-4T30 MGEHR3232-4T35 MGEHR3232-4T40 MGEHR3232-5T30 MGEHR3232-5T35 MGEHR3232-5T40 MGEHL2020-2T15 MGEHL2525-3T20 MGEHL2525-4T20 MGEHL2525-5T24 MGEHL2525-6T25 MGEHL3232-3T20 MGEHL3232-4T20 MGEHL3232-5T25 MGEHL3232-6T25 MGEHL4040-3T20 MGEHL4040-4T20 MGEHL4040-5T24 MGEHL4040-6T24 MGEHL2525-3T25 MGEHL2525-3T30 MGEHL2525-4T25 MGEHL2525-4T30 MGEHL2525-4T35 MGEHL2525-4T40 MGEHL2525-5T30 MGEHL2525-5T35 MGEHL1010-1.5T12 MGEHL1010-2T12 MGEHL1010-3T14 MGEHL1212-1.5T14 MGEHL1212-2T14 MGEHL1212-2.5T16 MGEHL1212-3T16 MGEHL1616-1.5T16 MGEHL1616-2T16 MGEHL1616-2.5T17 MGEHL1616-3T18 MGEHL1616-4T18 MGEHL2020-1.5T16 MGEHL2020-2T20 MGEHL2020-2T25 MGEHL2020-2.5T18 MGEHL2020-3T20 MGEHL2020-3T25 MGEHL2020-3T30 MGEHL2020-4T20 MGEHL2020-4T25 MGEHL2020-4T30 MGEHL2020-4T35 MGEHL2020-5T23 MGEHL2020-6T23 MGEHL2525-1.5T16 MGEHL2525-2T16 MGEHL2525-2.5T18
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Nóż tokarski przecinak MGEHR / MGEHL

Nóż tokarski składany do rowkowania zewnętrznego i przecinania. Wersja MGEHR jest prawotnąca, a MGEHL lewotnąca. Szerokość płytki, geometria gniazda i maksymalna głębokość robocza zależą od konkretnego wariantu.

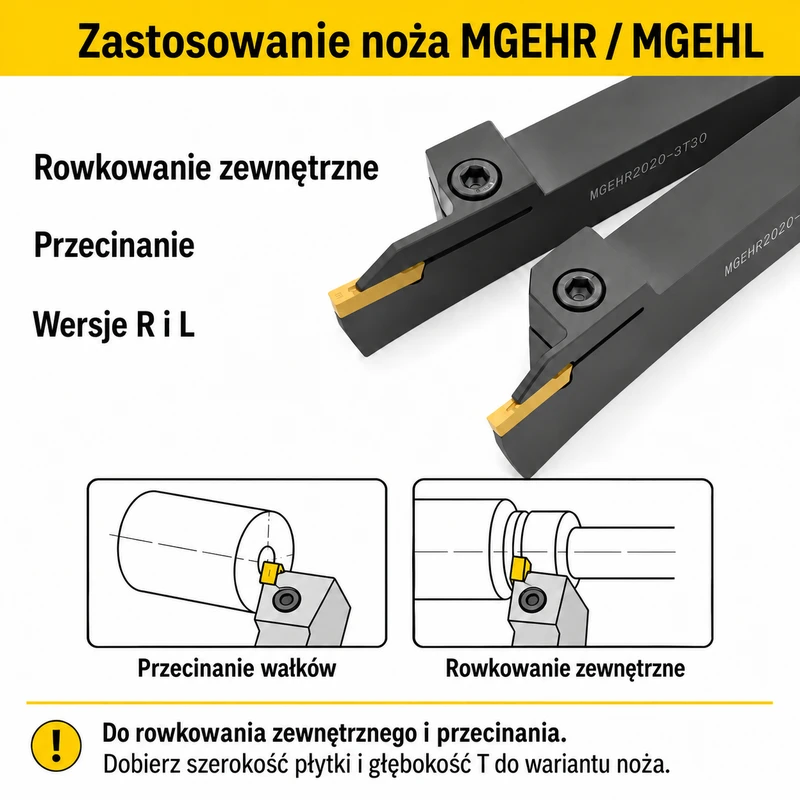

Zastosowanie

Do obróbki rowków zewnętrznych i odcinania detalu na tokarce. Szerokość rowka wynika z wybranej płytki. Głębokość trzeba dopasować do geometrii konkretnej oprawki, niezależnie od wymiaru chwytu.

Specyfikacja

ParametrWartość
RodzinaMGEHR / MGEHL
Typ narzędziaNóż składany do rowkowania i przecinania
Dobór wymiarówWedług pełnego oznaczenia wariantu
MocowaniePłytka dociskana górną szczęką, docisk sterowany śrubą
Jednostka sprzedażyWybrany nóż

Dobór płytki

Szerokość płytki musi odpowiadać gniazdu wybranego noża. Poniższa tabela pokazuje oznaczenia szerokości płytek MGMN; profil ostrza i promień dobiera się dodatkowo do wykonywanego rowka.

Szerokość [mm]Oznaczenie szerokości płytki
1,5MGMN 150
2MGMN 200
2,5MGMN 250
3MGMN 300
4MGMN 400
5MGMN 500
6MGMN 600

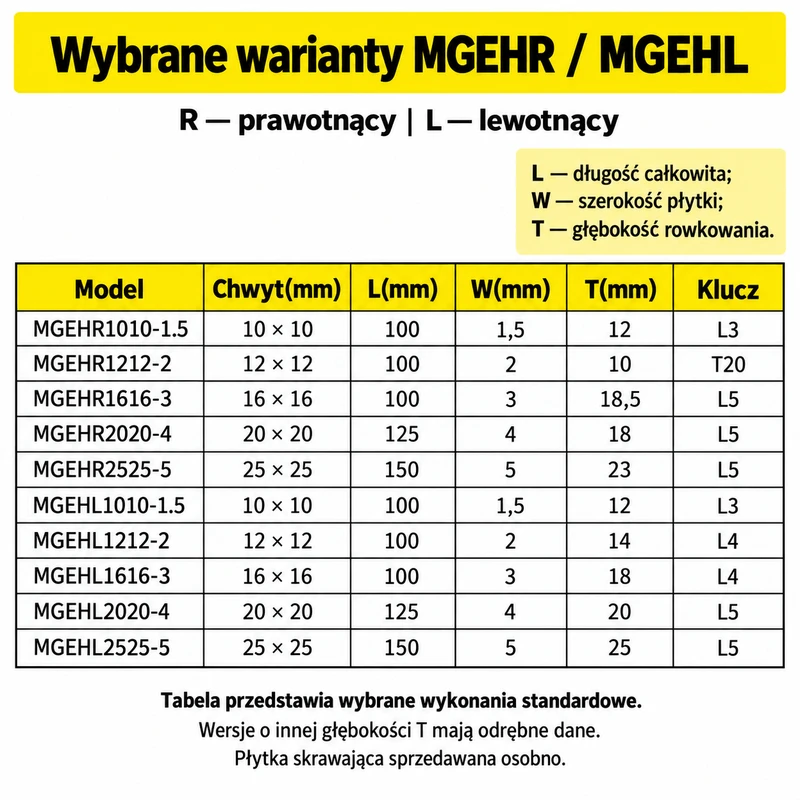

Wymiary i zakres pracy

Głębokość robocza nie jest stałą cechą całego rozmiaru chwytu. Może różnić się przy tym samym chwycie, innej szerokości płytki albo innym kierunku R/L. Oznaczenie T w nazwie wariantu odnosi się do głębokości tego wykonania.

ParametrDobór
ChwytWedług wybranego wariantu
Szerokość cięciaWedług płytki i gniazda
Głębokość robocza TWedług konkretnego wariantu R/L
Długość całkowitaWedług konkretnego korpusu

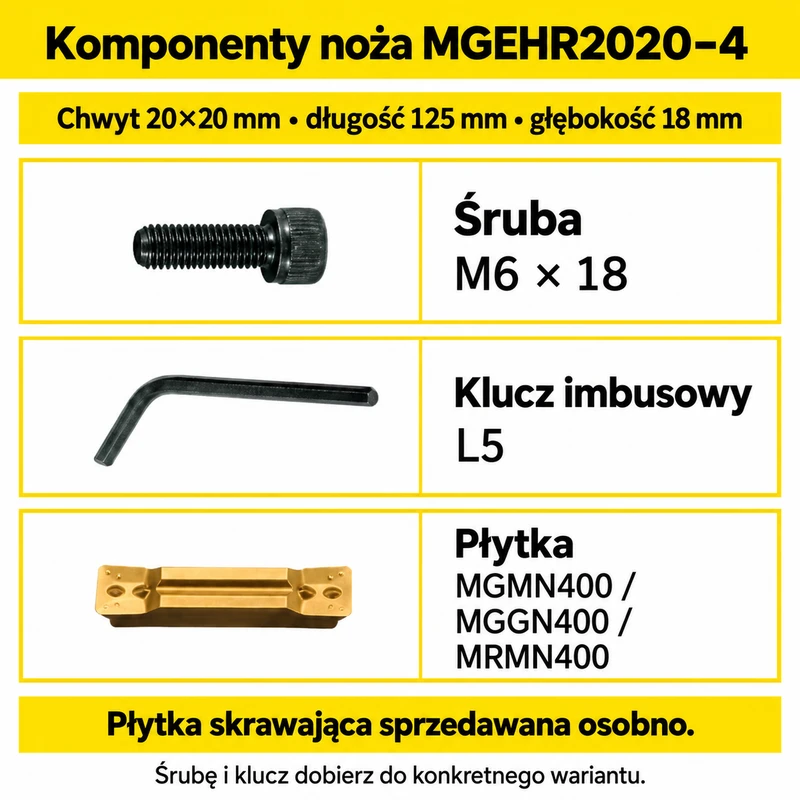

Mocowanie i komponenty

Płytkę osadza się w gnieździe i zaciska górną szczęką przy użyciu śruby dociskowej. Wielkość śruby i klucza jest związana z konkretnym wykonaniem; nie wolno przenosić jednego kompletu części na wszystkie rozmiary.

ParametrWartość
Klucze w poszczególnych wykonaniachL3 / L4 / L5 / T20
Dobór śruby i kluczaDo konkretnego gniazda

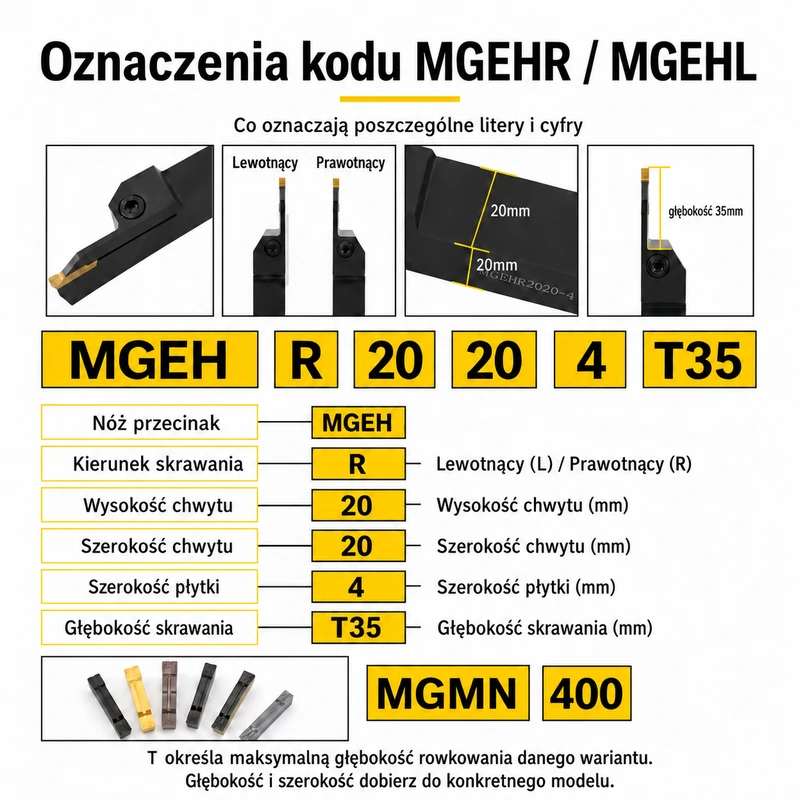

Jak czytać wariant

Człon oznaczeniaZnaczenie
RodzinaMGEHR / MGEHL
WymiaryChwyt, szerokość cięcia i głębokość T
WykonanieR/L - prawotnące lub lewotnące

Dobór do mocowania w tokarce

Przed wyborem należy sprawdzić wymiary mocowania, przestrzeń roboczą, szerokość płytki i wymagany zakres operacji. Aktualne wykonanie wybiera się w selektorze produktu. Kod płytki jest parametrem gniazda, a nie zamiennikiem wymiaru korpusu.

FAQ

Czy wszystkie rozmiary mają taką samą płytkę?
Nie. System i rozmiar płytki zależą od konkretnego gniazda.

Czy sam wymiar korpusu wystarcza do doboru?
Nie. Trzeba sprawdzić także szerokość i system płytki oraz zakres pracy wybranego wariantu.

Gdzie wybiera się wykonanie?
W selektorze wariantów przy produkcie.

Czy głębokość wynika wyłącznie z chwytu?
Nie. Głębokość zależy również od szerokości płytki i geometrii konkretnego wykonania R/L.
