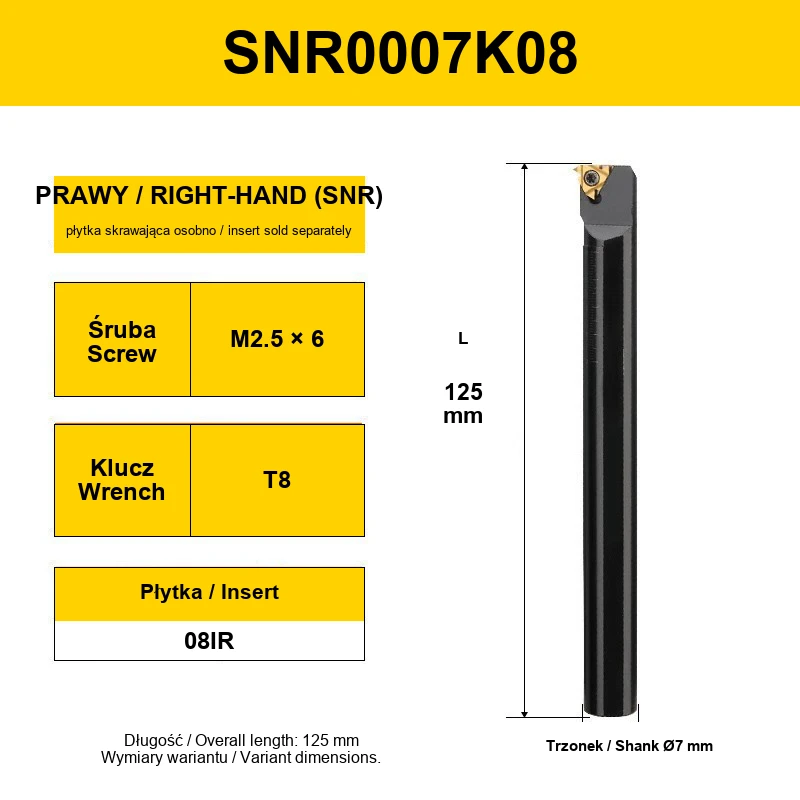

  • MF168 PL-EN 004 SNR0007K08
  • MF168 PL-EN 005 SNR0008K08
  • MF168 PL-EN 006 SNR0008K11
  • MF168 PL-EN 007 SNR0010K11
  • MF168 PL-EN 008 SNR0010M11-A16
  • MF168 PL-EN 009 SNR0012M11
  • MF168 PL-EN 010 SNR0013M16
  • MF168 PL-EN 011 SNR0013N16
  • MF168 PL-EN 012 SNR0014M16
  • MF168 PL-EN 013 SNR0014N16
  • MF168 PL-EN 014 SNR0016Q16
  • MF168 PL-EN 015 SNR0018Q16
  • MF168 PL-EN 016 SNR0020R16
  • MF168 PL-EN 017 SNR0020R16
  • MF168 PL-EN 018 SNR0020R22
  • MF168 PL-EN 019 SNR0025S16
  • MF168 PL-EN 020 SNR0025S22
  • MF168 PL-EN 021 SNR0032T16
  • MF168 PL-EN 022 SNR0032T22
  • MF168 PL-EN 023 SNR0040T16
  • MF168 PL-EN 024 SNR40U16
  • MF168 PL-EN 025 SNR0040T22
  • MF168 PL-EN 026 SNR0040U22
  • MF168 PL-EN 027 SNR50U16

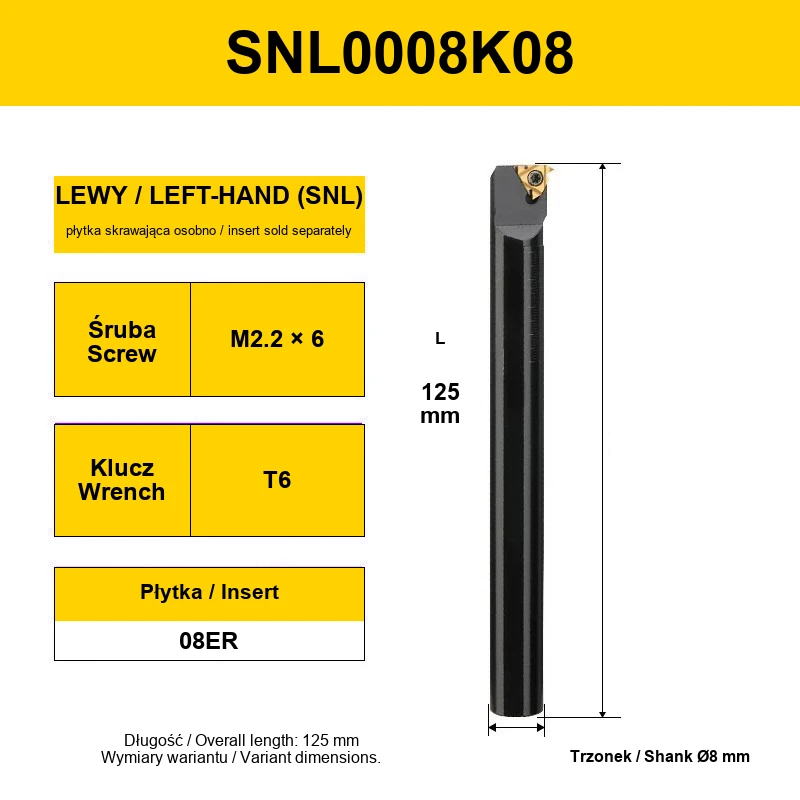

  • MF168 PL-EN 028 SNL0008K08
  • MF168 PL-EN 029 SNL0010K11
  • MF168 PL-EN 030 SNL0012M11
  • MF168 PL-EN 031 SNL0013M16
  • MF168 PL-EN 032 SNL0013L11
  • MF168 PL-EN 033 SNL0014N16
  • MF168 PL-EN 034 SNL0016Q16

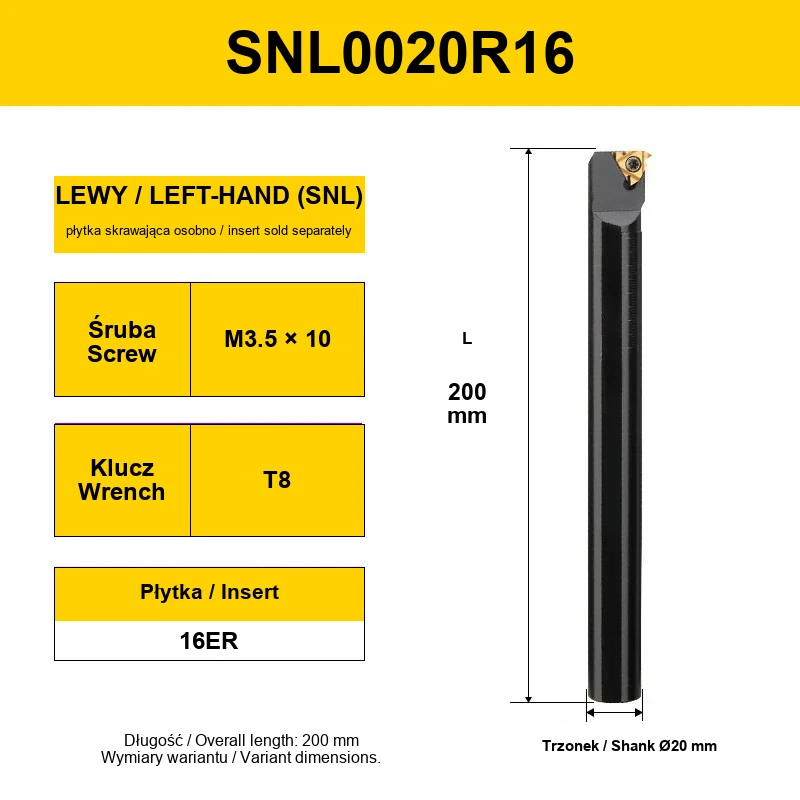

  • MF168 PL-EN 035 SNL0020R16
  • MF168 PL-EN 036 SNL0020R22
  • MF168 PL-EN 037 SNL0025S16
  • MF168 PL-EN 038 SNL0025S22
  • MF168 PL-EN 039 SNL0020R16
  • MF168 PL-EN 040 SNL0025S16
  • MF168 PL-EN 041 SNL0025R22
  • MF168 PL-EN 042 SNL0032T16

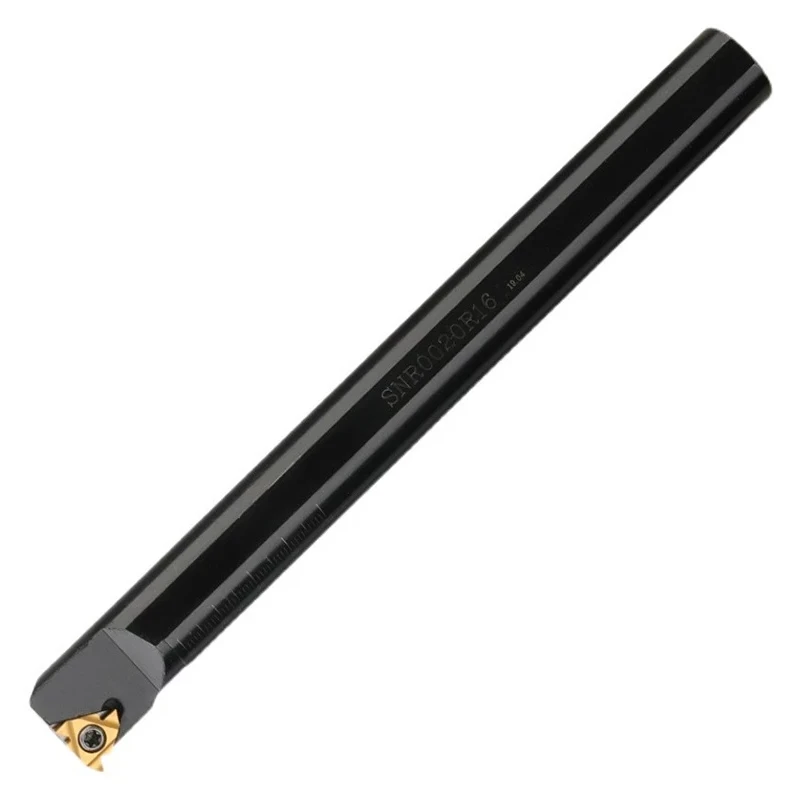

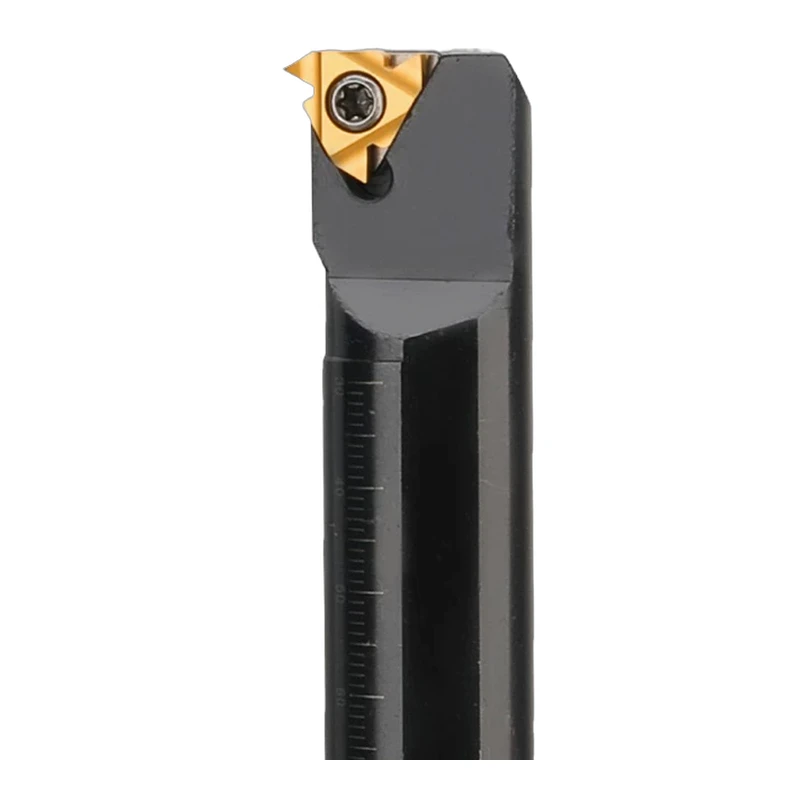

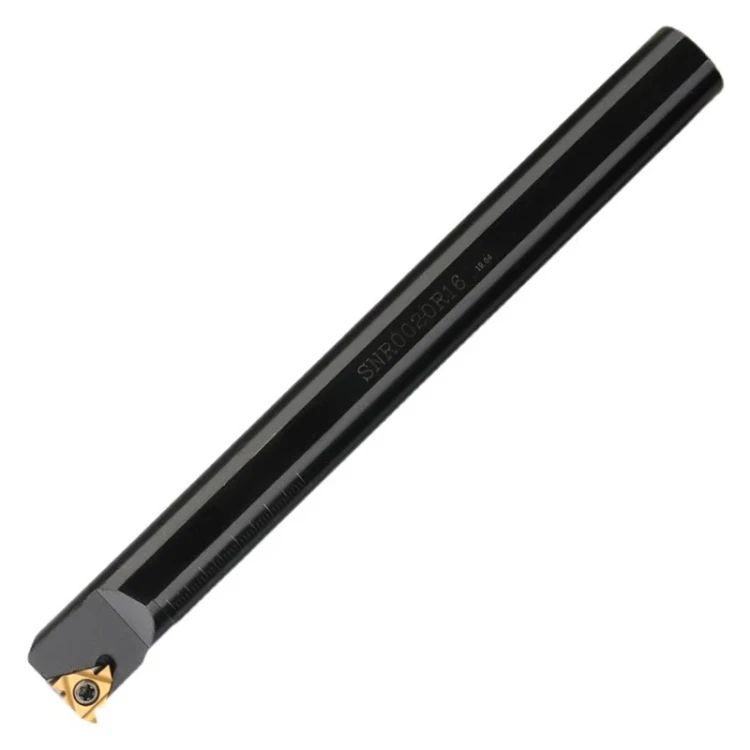

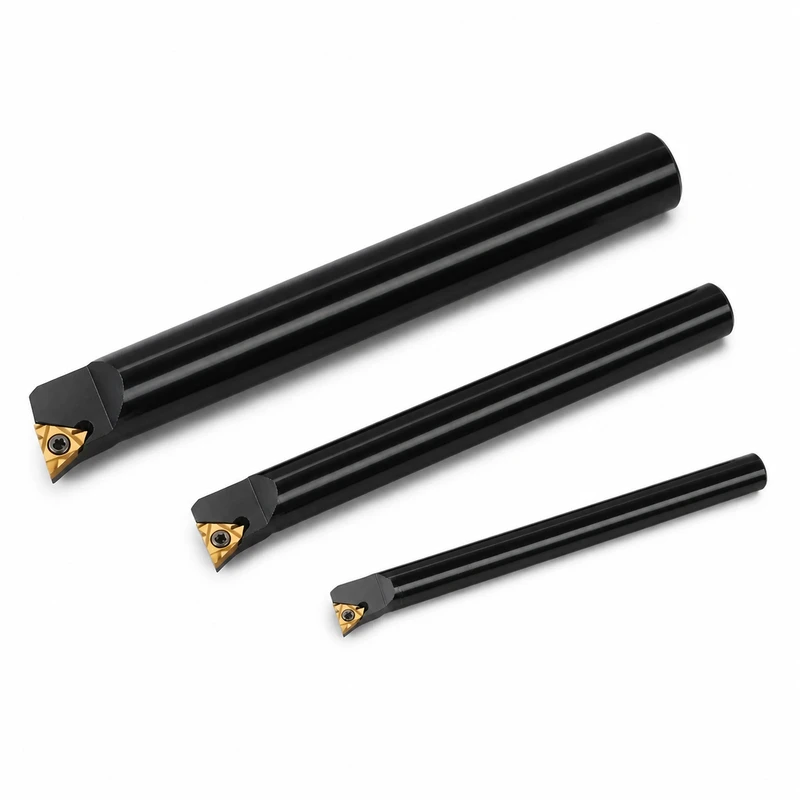

Oprawka SNR/SNL do gwintowania wewnętrznego na płytki IR/ER, stal 40Cr

Kortools
Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 55,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz SNR0005K06-A12 | prawy / SNR | chwyt Ø12 mm | L=125 mm | 06IR | podkładka niepotwierdzona SNR0006K06-A16 | prawy / SNR | chwyt Ø16 mm | L=125 mm | 06IR | podkładka niepotwierdzona SNR0007J08 | prawy / SNR | chwyt Ø7 mm | L=110 mm | 08IR | podkładka niepotwierdzona SNR0007K08 | prawy / SNR | chwyt Ø7 mm | L=125 mm | 08IR | podkładka niepotwierdzona SNR0008K08 | prawy / SNR | chwyt Ø8 mm | L=125 mm | 08IR | podkładka niepotwierdzona SNR0008K11 | prawy / SNR | chwyt Ø8 mm | L=125 mm | 11IR | podkładka niepotwierdzona SNR0010K11 | prawy / SNR | chwyt Ø10 mm | L=125 mm | 11IR | podkładka niepotwierdzona SNR0010M11-A16 | prawy / SNR | chwyt Ø16 mm | L=150 mm | 11IR | podkładka niepotwierdzona SNR0012M11 | prawy / SNR | chwyt Ø12 mm | L=150 mm | 11IR | podkładka niepotwierdzona SNR0013M16 | prawy / SNR | chwyt Ø13 mm | L=150 mm | 16IR | podkładka niepotwierdzona SNR0013N16 | prawy / SNR | chwyt Ø13 mm | L=160 mm | 16IR | podkładka niepotwierdzona SNR0014M16 | prawy / SNR | chwyt Ø14 mm | L=150 mm | 16IR | podkładka niepotwierdzona SNR0014N16 | prawy / SNR | chwyt Ø14 mm | L=160 mm | 16IR | podkładka niepotwierdzona SNR0016Q16 | prawy / SNR | chwyt Ø16 mm | L=180 mm | 16IR | bez podkładki SNR0018Q16 | prawy / SNR | chwyt Ø18 mm | L=180 mm | 16IR | podkładka niepotwierdzona SNR0020R16 | prawy / SNR | chwyt Ø20 mm | L=200 mm | 16IR | z podkładką SNR0020R16 | prawy / SNR | chwyt Ø20 mm | L=200 mm | 16IR | bez podkładki SNR0020R22 | prawy / SNR | chwyt Ø20 mm | L=200 mm | 22IR | podkładka niepotwierdzona SNR0025S16 | prawy / SNR | chwyt Ø25 mm | L=250 mm | 16IR | z podkładką SNR0025S22 | prawy / SNR | chwyt Ø25 mm | L=250 mm | 22IR | podkładka niepotwierdzona SNR0032T16 | prawy / SNR | chwyt Ø32 mm | L=300 mm | 16IR | z podkładką SNR0032T22 | prawy / SNR | chwyt Ø32 mm | L=300 mm | 22IR | z podkładką SNR0040T16 | prawy / SNR | chwyt Ø40 mm | L=300 mm | 16IR | z podkładką SNR40U16 | prawy / SNR | chwyt Ø40 mm | L=350 mm | 16IR | z podkładką SNR0040T22 | prawy / SNR | chwyt Ø40 mm | L=300 mm | 22IR | podkładka niepotwierdzona SNR0040U22 | prawy / SNR | chwyt Ø40 mm | L=350 mm | 22IR | podkładka niepotwierdzona SNR50U16 | prawy / SNR | chwyt Ø50 mm | L=350 mm | 16IR | z podkładką SNL0008K08 | lewy / SNL | chwyt Ø8 mm | L=125 mm | 08ER | podkładka niepotwierdzona SNL0010K11 | lewy / SNL | chwyt Ø10 mm | L=125 mm | 11ER | podkładka niepotwierdzona SNL0012M11 | lewy / SNL | chwyt Ø12 mm | L=150 mm | 11ER | podkładka niepotwierdzona SNL0013M16 | lewy / SNL | chwyt Ø13 mm | L=150 mm | 16ER | podkładka niepotwierdzona SNL0013L11 | lewy / SNL | chwyt Ø13 mm | L=140 mm | 11ER | podkładka niepotwierdzona SNL0014N16 | lewy / SNL | chwyt Ø14 mm | L=160 mm | 16ER | podkładka niepotwierdzona SNL0016Q16 | lewy / SNL | chwyt Ø16 mm | L=180 mm | 16ER | podkładka niepotwierdzona SNL0020R16 | lewy / SNL | chwyt Ø20 mm | L=200 mm | 16ER | podkładka niepotwierdzona SNL0020R22 | lewy / SNL | chwyt Ø20 mm | L=200 mm | 22ER | podkładka niepotwierdzona SNL0025S16 | lewy / SNL | chwyt Ø25 mm | L=250 mm | 16ER | podkładka niepotwierdzona SNL0025S22 | lewy / SNL | chwyt Ø25 mm | L=250 mm | 22ER | podkładka niepotwierdzona SNL0020R16 | lewy / SNL | chwyt Ø20 mm | L=200 mm | 16ER | z podkładką SNL0025S16 | lewy / SNL | chwyt Ø25 mm | L=250 mm | 16ER | z podkładką SNL0025R22 | lewy / SNL | chwyt Ø25 mm | L=200 mm | 22ER | z podkładką SNL0032T16 | lewy / SNL | chwyt Ø32 mm | L=300 mm | 16ER | podkładka niepotwierdzona
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Oprawki SNR / SNL do gwintów wewnętrznych

42 zweryfikowane warianty • chwyty Ø7–Ø50 mm • systemy płytek 06/08/11/16/22 • płytka skrawająca osobno

Składane oprawki tokarskie SNR i SNL służą do wykonywania gwintów wewnętrznych w otworach. Rodzina obejmuje małe wytaczaki do niewielkich średnic oraz masywniejsze oprawki do dużych otworów i dłuższego wysięgu. Każdy wariant został rozpisany osobno według symbolu, średnicy chwytu, długości całkowitej, systemu płytki, śruby i klucza.

To oferta samej oprawki. Płytka gwintująca nie jest dołączona i musi odpowiadać kierunkowi oraz rozmiarowi gniazda. Dokładne dane konkretnego wariantu pokazuje jego żółto-biała karta produktowa; przy rozbieżności między informacją ogólną a kartą wariantu obowiązuje specyfikacja wybranego wariantu.

1. Zastosowanie

Oprawka prowadzi płytkę wewnątrz przygotowanego otworu i umożliwia nacinanie gwintu na tokarce. Może pracować na tokarce CNC lub konwencjonalnej, jeżeli uchwyt narzędziowy maszyny przyjmie podaną średnicę chwytu, a geometria detalu zapewni bezpieczny dostęp do strefy obróbki.

  • gwinty wewnętrzne w tulejach, nakrętkach, pierścieniach, korpusach i otworach technologicznych
  • obróbka jednostkowa, małoseryjna i seryjna na tokarkach zewnętrznie chłodzonych
  • dobór płytki pełnoprofilowej lub częściowoprofilowej odpowiednio do rodzaju, skoku i materiału gwintu
  • warianty kompaktowe do małych otworów oraz większe średnice chwytu do sztywniejszego mocowania
  • wersje prawe SNR i lewe SNL, pozwalające dopasować stronę roboczą do programu, mocowania detalu i możliwości odjazdu narzędzia

Oprawka nie określa sama z siebie rodzaju wykonywanego gwintu. Profil metryczny, calowy, rurowy, trapezowy lub inny wynika przede wszystkim z wybranej płytki gwintującej. Przed obróbką trzeba potwierdzić także minimalną średnicę otworu wymaganą przez płytkę i korpus, głębokość gwintu oraz miejsce na wycofanie ostrza.

Co jest najważniejsze przy zastosowaniu

W toczeniu wewnętrznym największe znaczenie ma sztywność układu. Należy wybierać możliwie największy chwyt, który mieści się w otworze i pasuje do uchwytu maszyny, a wysięg ograniczyć do wartości potrzebnej do osiągnięcia dna gwintu. Zbyt długi wysięg może zwiększać drgania, pogarszać powierzchnię i utrudniać zachowanie zarysu gwintu.

2. Kierunek i dobór SNR / SNL

Litera kierunku jest częścią symbolu narzędzia. SNR oznacza przygotowaną w tej ofercie rodzinę prawą, a SNL – rodzinę lewą. Nie należy wybierać kierunku wyłącznie na podstawie tego, czy gwint jest prawy lub lewy. Trzeba uwzględnić orientację oprawki w głowicy, stronę dojścia, kierunek posuwu, obroty wrzeciona i bezpieczne wyjście z rowka.

RodzinaKierunek oprawkiSystem płytki w tej ofercieNajważniejsza kontrola
SNRprawyIRczy pozycja ostrza odpowiada programowi i stronie mocowania
SNLlewyERczy odwrócona geometria daje wymagany kierunek skrawania i odjazdu

Oznaczenia IR i ER w tej rodzinie wynikają z potwierdzonej specyfikacji wariantów. Nie wolno zamieniać ich automatycznie, nawet gdy liczba rozmiaru jest taka sama. Płytka musi fizycznie pasować do gniazda, otworu śruby, podpory oraz orientacji krawędzi tnącej.

Jeżeli dotychczas używana oprawka ma czytelny symbol, najbezpieczniej porównać go znak po znaku z wariantem. Gdy symbolu brak, potrzebne są co najmniej: średnica chwytu, długość robocza, kierunek, rozmiar płytki i zdjęcie ułożenia ostrza w maszynie.

3. Specyfikacja

ParametrWartość
Typ narzędziaSkładana oprawka / wytaczak do toczenia gwintów wewnętrznych
ZastosowanieTokarki CNC i konwencjonalne; wykonywanie gwintu wewnątrz otworu
SerieSNR – kierunek prawy; SNL – kierunek lewy
Sposób mocowania płytkiŚruba centralna; oznaczenie S w kodzie rodziny
Materiał korpusuStal 40Cr
Zakres nominalny rodzinyØ5–Ø50 mm
Rzeczywista średnica chwytu w dostępnych wariantachØ7–Ø50 mm
Długość całkowita110–350 mm, zależnie od wariantu
Płytki dla SNR06IR, 08IR, 11IR, 16IR lub 22IR
Płytki dla SNL08ER, 11ER, 16ER lub 22ER
Śruby mocująceM2.2 × 6, M2.5 × 6, M2.5 × 7, M3.5 × 10, M3.5 × 12 lub M4 × 14
KluczeTorx T6, T8 lub T15 – dokładny rozmiar podany na karcie wariantu
PodkładkaStatus zależy od wariantu: z podkładką, bez podkładki albo status niepotwierdzony
Płytka skrawająca w zestawieNie – płytkę dobiera się i kupuje osobno
Liczba przygotowanych wariantów42: 27 prawych i 15 lewych

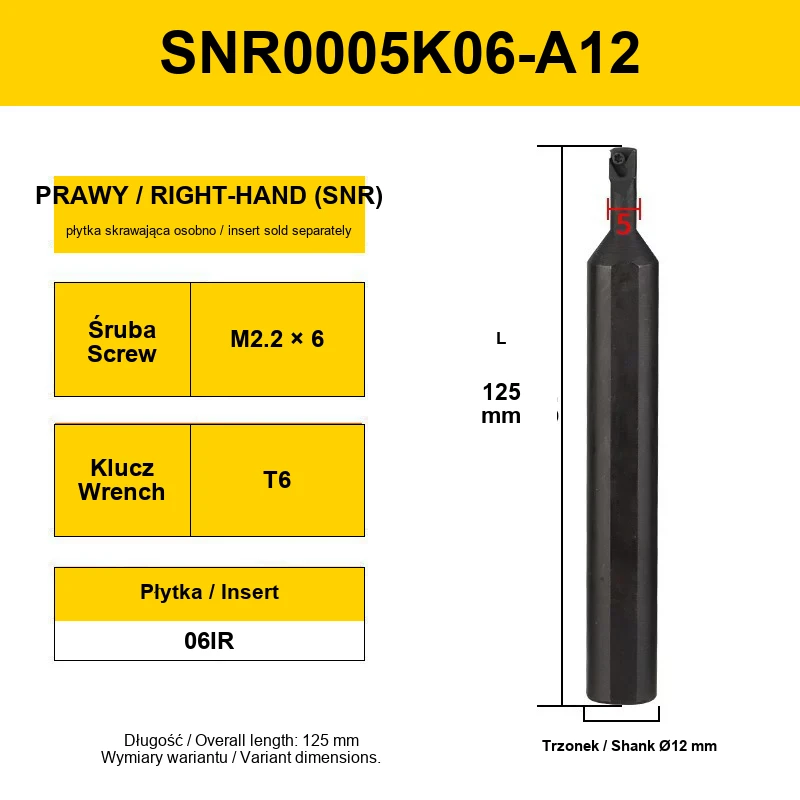

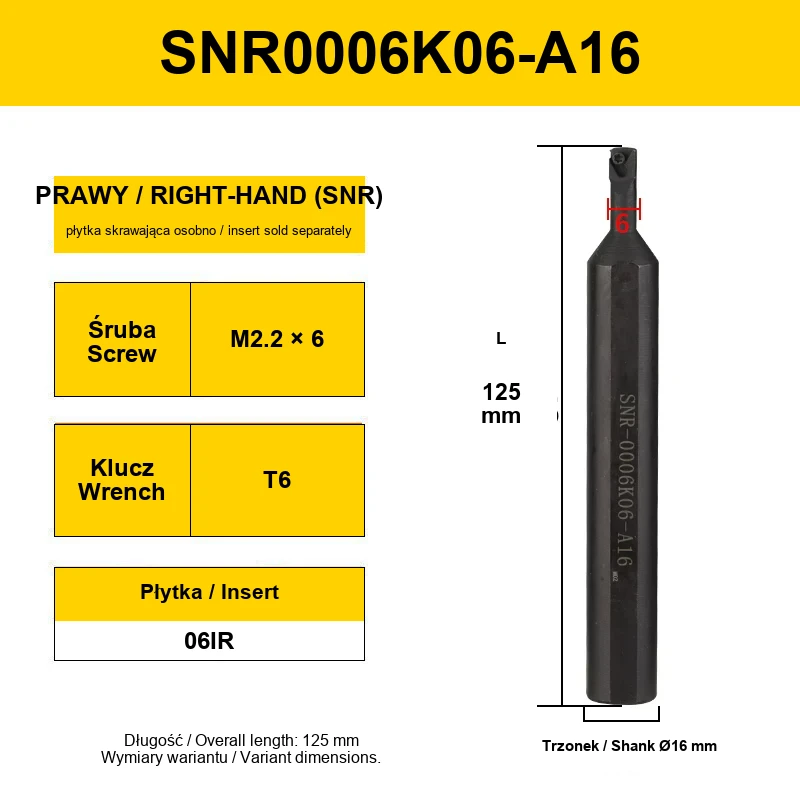

Dwa najmniejsze warianty mają specjalne wykonanie adapterowe: nominalna średnica części roboczej wynosi odpowiednio 5 lub 6 mm, natomiast chwyt do mocowania ma Ø12 lub Ø16 mm. Dlatego przy tych pozycjach nie należy wyprowadzać średnicy chwytu tylko z początkowych cyfr symbolu – trzeba odczytać kartę wariantu.

Długość kodowa J, K, L, M, N, Q, R, S, T lub U identyfikuje grupę długości, ale decyzję zakupową należy oprzeć na podanej wartości w milimetrach. W przygotowanym zestawie długości całkowite wynoszą od 110 do 350 mm. Ten sam rozmiar chwytu może występować w więcej niż jednej długości lub dla więcej niż jednego rozmiaru płytki.

4. Systemy płytek i zakres wariantów

Poniższa tabela grupuje warianty według kierunku i systemu płytki. Jest to mapa doboru, a nie zamiennik karty wybranego wariantu. Zakres chwytów i długości dotyczy pozycji rzeczywiście przygotowanych do tej aukcji.

RodzinaKierunekPłytkaZakres chwytuDługość całkowitaLiczba wariantów
SNLlewa08ERØ8 mm125 mm1
SNLlewa11ERØ10–Ø13 mm125–150 mm3
SNLlewa16ERØ13–Ø32 mm150–300 mm8
SNLlewa22ERØ20–Ø25 mm200–250 mm3
SNRprawa06IRØ12–Ø16 mm125 mm2
SNRprawa08IRØ7–Ø8 mm110–125 mm3
SNRprawa11IRØ8–Ø16 mm125–150 mm4
SNRprawa16IRØ13–Ø50 mm150–350 mm13
SNRprawa22IRØ20–Ø40 mm200–350 mm5

Jak rozumieć rozmiar płytki

Końcowa liczba 06, 08, 11, 16 lub 22 wskazuje rodzinę wielkości płytki pasującą do gniazda. Nie określa jeszcze profilu gwintu ani skoku. Przykładowo płytka 16IR może występować w różnych profilach i gatunkach; dopiero pełne oznaczenie płytki mówi, jaki gwint i materiał może obrabiać.

Dobierając płytkę, sprawdź: oznaczenie IR lub ER, rozmiar 06/08/11/16/22, kąt profilu, zakres skoku, pełny lub częściowy profil, gatunek węglika i zalecany materiał obrabiany. Wymiary śruby mocującej nie są oznaczeniem płytki i nie powinny służyć jako jedyne kryterium zgodności.

5. Jak czytać kod oprawki

Symbol składa się z sześciu logicznych części. Dla czytelności pokazujemy je rozdzielone: S · N · R/L · średnica · litera długości · rozmiar płytki. Taki zapis pozwala zweryfikować funkcję narzędzia bez publikowania nieaktualnej, statycznej listy wszystkich symboli.

Część koduZnaczenieCo sprawdzić przed zakupem
Smocowanie płytki śrubączy śruba i gniazdo są kompletne dla wariantu
Nnarzędzie do gwintu wewnętrznegoczy średnica otworu daje miejsce na korpus i płytkę
R lub Lkierunek prawy albo lewyorientację w głowicy, posuw i odjazd
blok cyfr średnicynominalna średnica rodzinyrzeczywisty chwyt na karcie; warianty adapterowe są wyjątkiem
J–Ukod długościwartość całkowitą w milimetrach i wymagany wysięg
06–22rozmiar systemu płytkizgodność IR/ER, profilu, skoku i gatunku

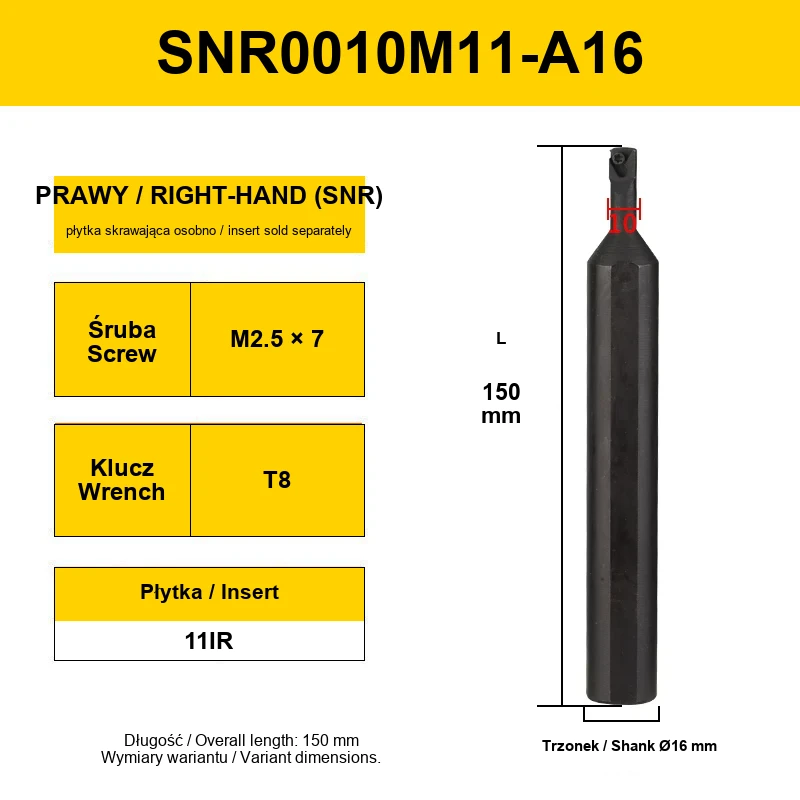

Dodatkowy człon A12 lub A16 oznacza wykonanie z większą średnicą chwytu niż nominalna średnica części roboczej. Przy takich symbolach karta wariantu jest obowiązkowym potwierdzeniem wymiaru mocowanego w oprawce maszyny.

6. Elementy mocujące i zawartość

Każdy wariant dotyczy jednej oprawki. Płytka skrawająca jest sprzedawana osobno. Dane wariantów potwierdzają właściwą śrubę i klucz, natomiast podkładka nie jest jednakowa w całej rodzinie: część wariantów jawnie podaje jej obecność lub brak, a w pozostałych przypadkach status pozostaje niepotwierdzony.

ŚrubaKluczSystemy spotykane w zestawieTypowy zakres chwytuZasada
M2.2 × 6T606IR, 08ER, 08IRØ7–Ø16 mmsprawdź kartę wybranego wariantu
M2.5 × 6T808IRØ7 mmsprawdź kartę wybranego wariantu
M2.5 × 7T811ER, 11IR, 16ERØ8–Ø16 mmsprawdź kartę wybranego wariantu
M3.5 × 10T1516ER, 16IRØ13–Ø20 mmsprawdź kartę wybranego wariantu
M3.5 × 10T816ERØ16–Ø20 mmsprawdź kartę wybranego wariantu
M3.5 × 12T1516ER, 16IRØ25–Ø50 mmsprawdź kartę wybranego wariantu
M4 × 14T1516IR, 22ER, 22IRØ20–Ø40 mmsprawdź kartę wybranego wariantu
  • w zestawie nie ma płytki gwintującej – dobierz ją osobno do systemu podanego na karcie
  • nie zakładaj obecności podkładki, jeśli karta wariantu jej nie potwierdza
  • przy wymianie śruby zachowaj jej średnicę, długość i typ gniazda; zbyt długa śruba może oprzeć się o dno
  • klucz dobieraj do śruby konkretnego wariantu; T6, T8 i T15 nie są zamienne
  • po montażu sprawdź pełne przyleganie płytki i brak zanieczyszczeń pod krawędzią lub podkładką

Nie podajemy uniwersalnego momentu dokręcania, ponieważ dla tej rodziny nie ma zweryfikowanej tabeli momentów. Śrubę należy dokręcać zgodnie z zaleceniami technicznymi dla elementu mocującego, bez przedłużania klucza i bez używania uszkodzonego gniazda Torx.

7. Dobór wariantu krok po kroku

  1. Zmierz średnicę gotowego otworu i ustal minimalną średnicę roboczą płytki oraz korpusu. Sama średnica chwytu nie mówi, czy końcówka zmieści się w otworze.
  2. Ustal kierunek oprawki na podstawie ułożenia narzędzia, obrotów wrzeciona, posuwu i miejsca wyjścia z gwintu. W razie wątpliwości porównaj ze starą oprawką lub symulacją programu.
  3. Dobierz możliwie największy chwyt mieszczący się w uchwycie maszyny i detalu. Większa sztywność zwykle ogranicza drgania w toczeniu wewnętrznym.
  4. Wybierz długość całkowitą wystarczającą do osiągnięcia końca gwintu, lecz unikaj niepotrzebnie długiego wysięgu.
  5. Wybierz system płytki IR dla przygotowanych wariantów SNR albo ER dla przygotowanych wariantów SNL oraz odpowiedni rozmiar 06, 08, 11, 16 lub 22.
  6. Sprawdź na karcie wariantu śrubę, klucz i status podkładki. To szczególnie ważne przy dwóch pozycjach o tym samym symbolu, ale innej deklarowanej kompletacji.
  7. Osobno dobierz profil i gatunek płytki do rodzaju gwintu, skoku i materiału obrabianego. Oprawka nie zastępuje tej decyzji technologicznej.

Kontrola przed pierwszym przejściem

Zamocuj chwyt na możliwie dużej powierzchni, ustaw ostrze na osi detalu i ręcznie sprawdź przejście przez najmniejszą średnicę otworu. Uruchom symulację toru, zweryfikuj rowek wyjściowy i dopiero potem wykonaj lekkie przejście kontrolne. Parametry skrawania przyjmij z danych konkretnej płytki, nie z samej oprawki.

8. FAQ

Czy płytka gwintująca jest w komplecie?
Nie. Oferta dotyczy jednej oprawki; płytkę IR lub ER w odpowiednim rozmiarze kupuje się osobno.

Czym różni się SNR od SNL?
W tej ofercie SNR oznacza oprawkę prawą, a SNL lewą. Kierunek trzeba dobrać do ustawienia w maszynie, posuwu i sposobu wyjścia z gwintu.

Czy każda oprawka SNR używa płytki 16IR?
Nie. Dostępne są także systemy 06IR, 08IR, 11IR i 22IR. Dokładny rozmiar podaje końcowa część symbolu oraz karta wariantu.

Dlaczego przy niektórych wariantach średnica nominalna różni się od chwytu?
Dwa małe warianty mają wykonanie adapterowe A12 lub A16. Część robocza jest mniejsza, a chwyt mocowany w maszynie ma Ø12 lub Ø16 mm.

Czy podkładka jest zawsze w zestawie?
Nie można tego uogólnić. Część wariantów jest wyraźnie oznaczona „z podkładką” albo „bez podkładki”; dla pozostałych status jest niepotwierdzony i tak jest opisany na karcie.

Czy mogę użyć płytki innej marki?
Można rozważyć płytkę zgodną wymiarowo z systemem IR/ER i rozmiarem gniazda, lecz przed uruchomieniem trzeba sprawdzić otwór mocujący, podporę, orientację krawędzi i pełne przyleganie.

Jaką długość wybrać?
Taką, która sięga do końca gwintu przy możliwie małym wysięgu. Dłuższa oprawka nie jest automatycznie lepsza – w toczeniu wewnętrznym może zwiększyć podatność na drgania.

Jak dobrać profil gwintu i materiał?
Na podstawie pełnego oznaczenia płytki. To płytka określa profil, zakres skoku i gatunek do stali, stali nierdzewnej, żeliwa lub metali nieżelaznych.
