Oprawka Weldon SLN ISO DIN 2080 frez trzpieniowy frezarka konwencjonalna ISO30 ISO40 ISO50

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 143,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz NT30-SLN06-40 NT30-SLN08-40 NT30-SLN10-45 NT30-SLN12-45 NT30-SLN14-45 NT30-SLN16-50 NT30-SLN18-50 NT30-SLN20-60 NT30-SLN22-75 NT30-SLN10-40 NT30-SLN12-40 NT30-SLN20-63 NT40-SLN06-50 NT40-SLN08-50 NT40-SLN10-63 NT40-SLN12-63 NT40-SLN14-63 NT40-SLN16-63 NT40-SLN18-63 NT40-SLN20-63 NT40-SLN25-90 NT40-SLN32-100 NT40-SLN40-90 NT40-SLN40-120 NT40-SLN10-50 NT40-SLN12-50 NT40-SLN14-50 NT40-SLN25-80 NT40-SLN32-80 NT50-SLN06-50 NT50-SLN08-50 NT50-SLN10-63 NT50-SLN12-63 NT50-SLN14-63 NT50-SLN16-63 NT50-SLN18-63 NT50-SLN20-63 NT50-SLN25-90 NT50-SLN32-100 NT50-SLN40-120 NT50-SLN06-63 NT50-SLN08-63 NT50-SLN25-80 NT50-SLN32-80 NT50-SLN40-90
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis

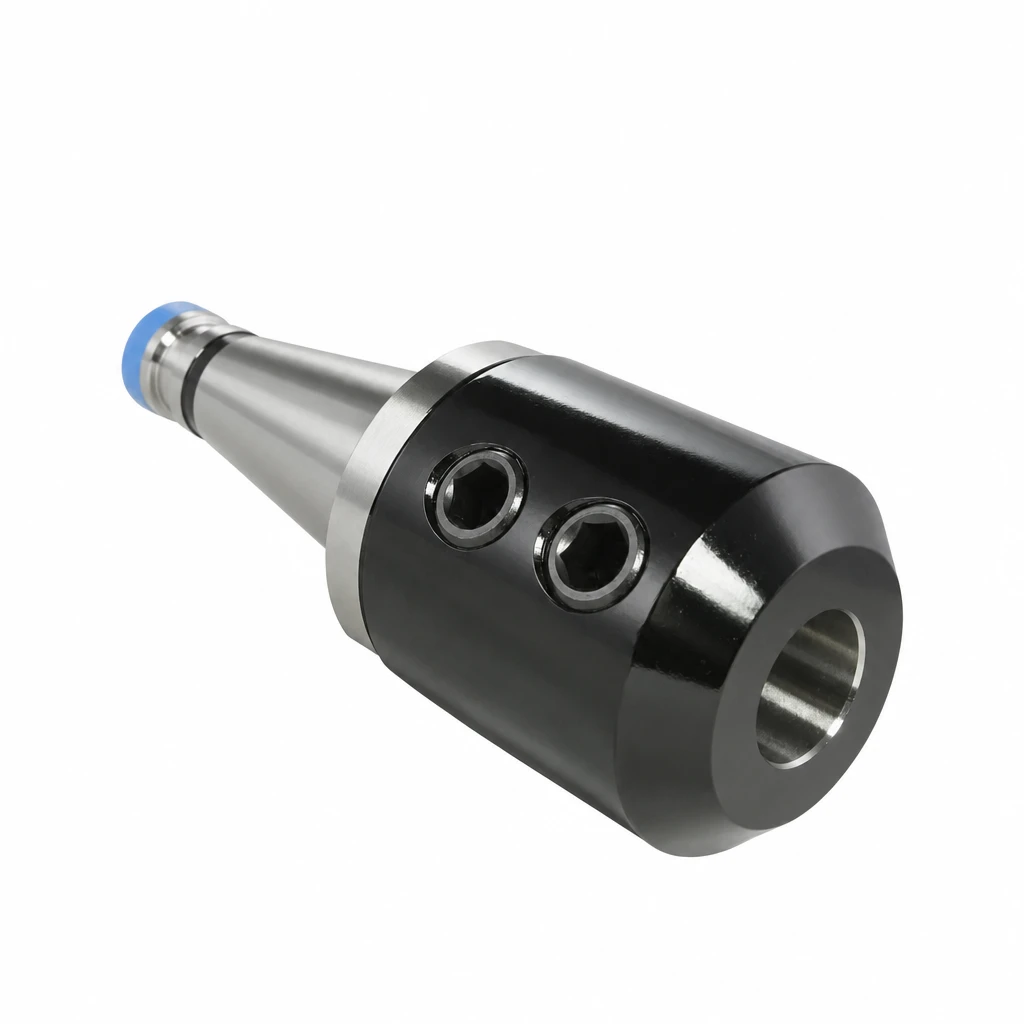

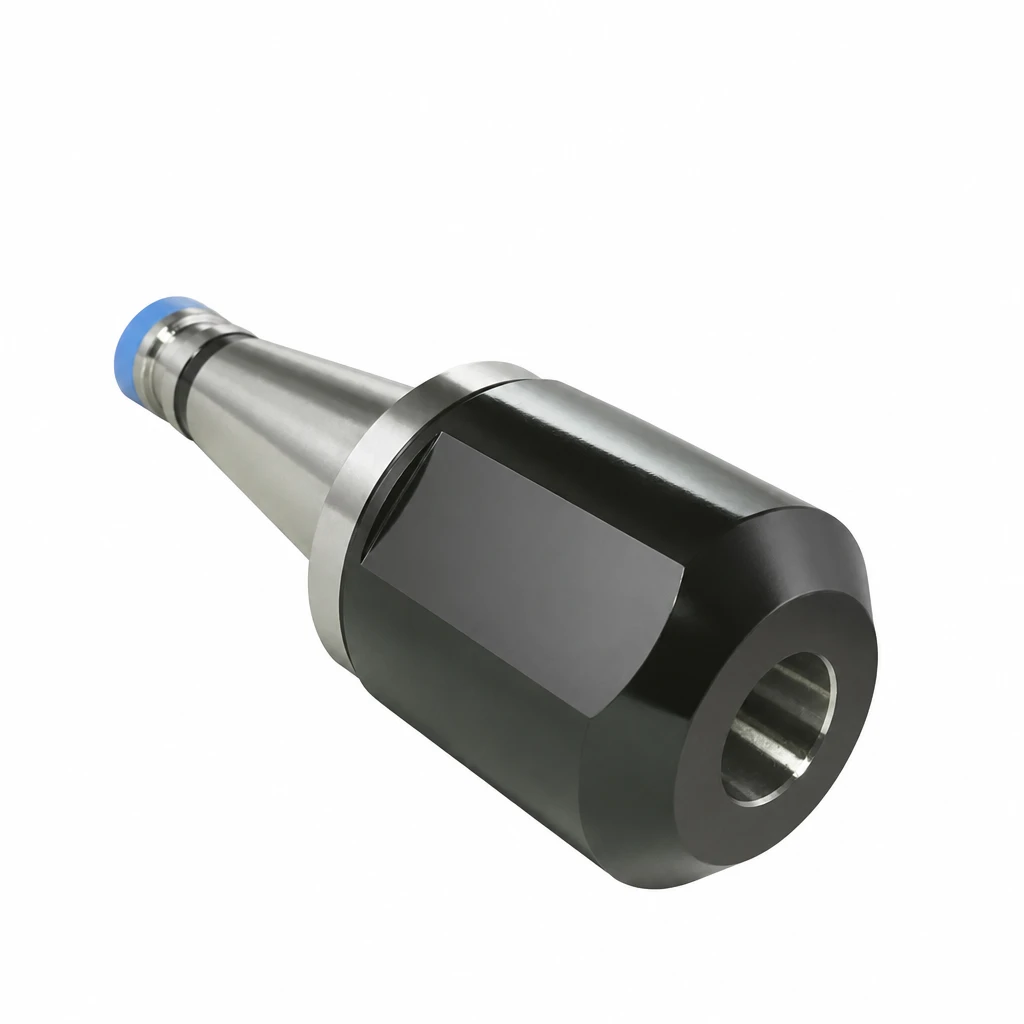

Oprawka Weldon (side-lock) ze stożkiem ISO wg normy DIN 2080 do mocowania frezów trzpieniowych z chwytem walcowym z płaszczyzną Weldona. Frez mocowany jest bocznie, przez śrubę dociskową na płaszczyznę chwytu - sztywno i pewnie, do obróbki zgrubnej. Stożek ISO bez kołka pociągowego, z gwintem pod ściągacz, przeznaczony do frezarek konwencjonalnych i manualnych. Dostępna w stożkach ISO30, ISO40 i ISO50 oraz w gniazdach od 6 do 40 mm.

Zastosowanie

  • Mocowanie frezów trzpieniowych z chwytem Weldon (płaszczyzna boczna + śruba dociskowa).
  • Obróbka zgrubna i frezowanie o dużym obciążeniu na frezarkach konwencjonalnych.
  • Sztywne, pewne mocowanie odporne na wyrwanie narzędzia.
  • Praca na maszynach ze stożkiem ISO30, ISO40 i ISO50 (DIN 2080).

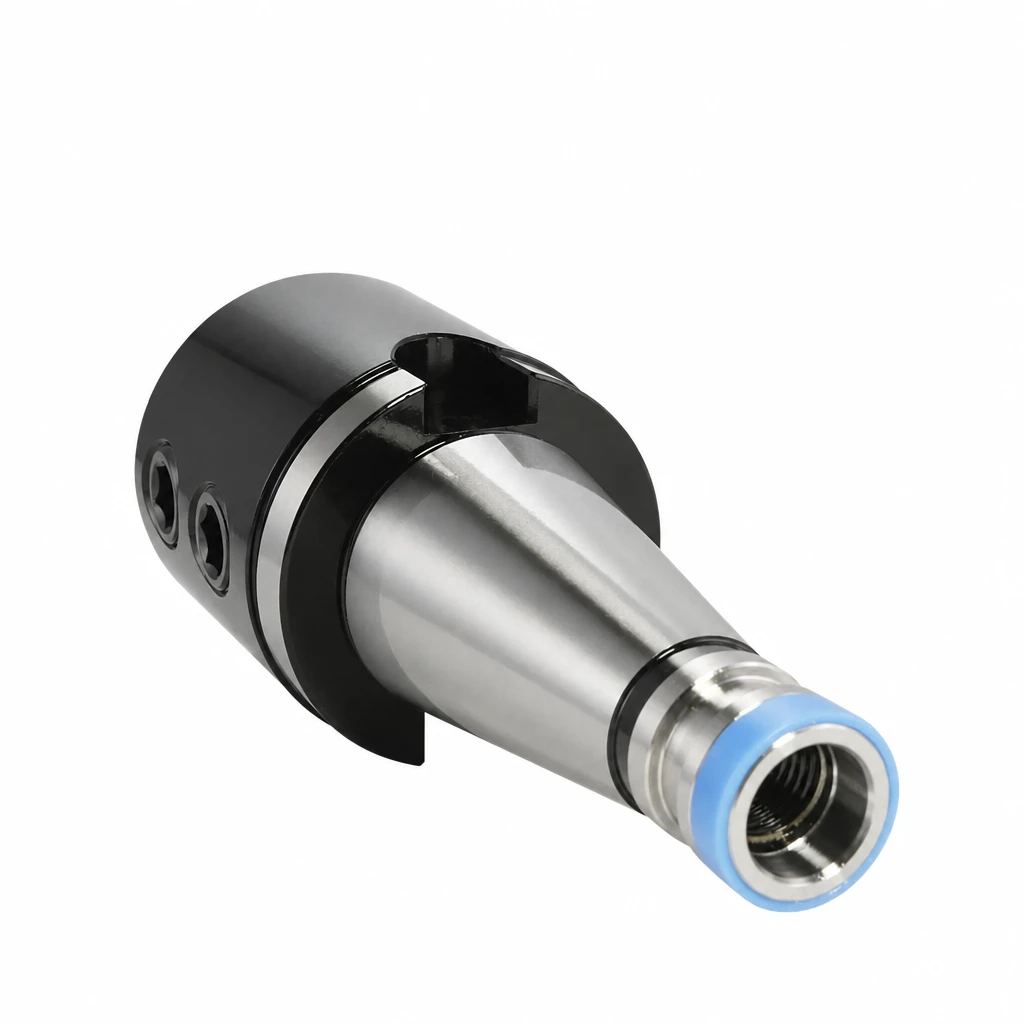

Stożek DIN 2080 nie posiada kołka pociągowego (pull studa) - wrzeciono dociąga oprawkę gwintowanym ściągaczem. To rozwiązanie typowe dla frezarek konwencjonalnych.

Specyfikacja

Parametr Wartość
Typ stożkaISO30 / ISO40 / ISO50 (DIN 2080)
Typ mocowaniaWeldon (side-lock) - śruba dociskowa na płaszczyznę
Gniazda6, 8, 10, 12, 14, 16, 18, 20, 25, 32, 40 mm
Norma chwytuWeldon DIN 1835-B / DIN 6359
Kołek pociągowybrak (gwint pod ściągacz - frezarki konwencjonalne)
Materiałstal stopowa, hartowana

Dostępne rozmiary

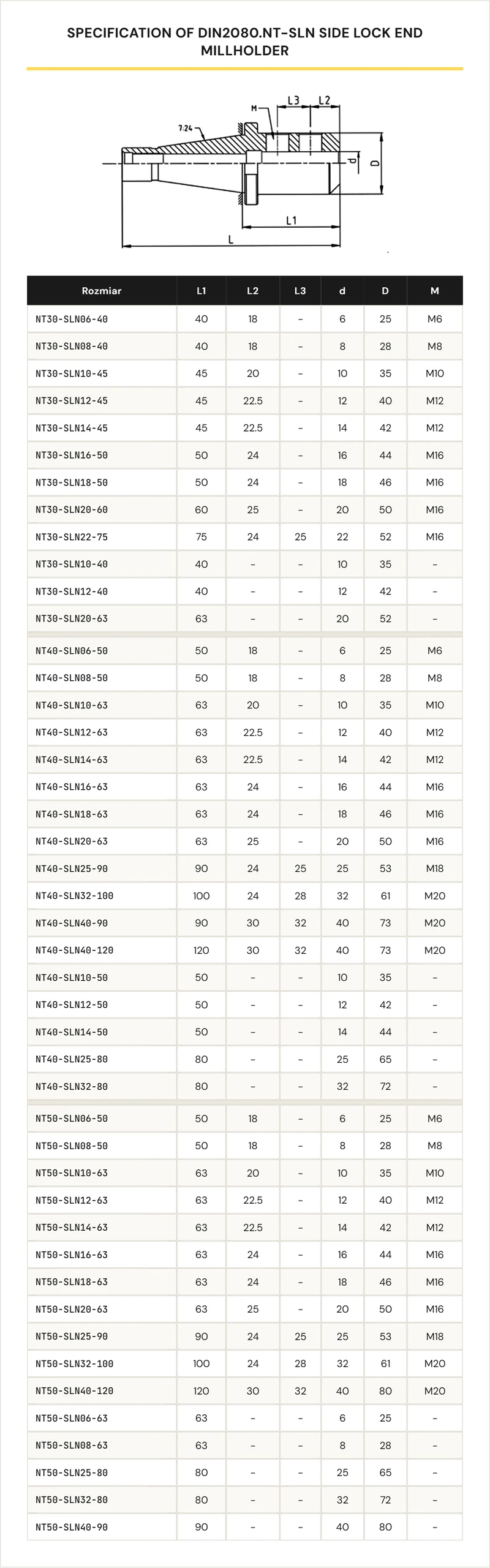

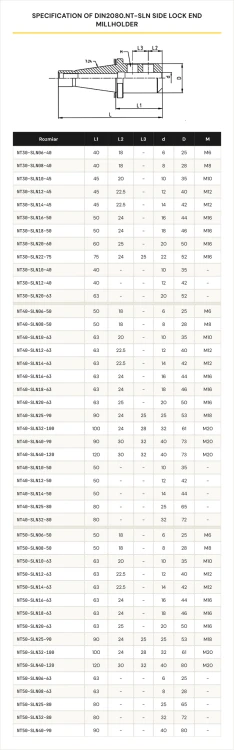

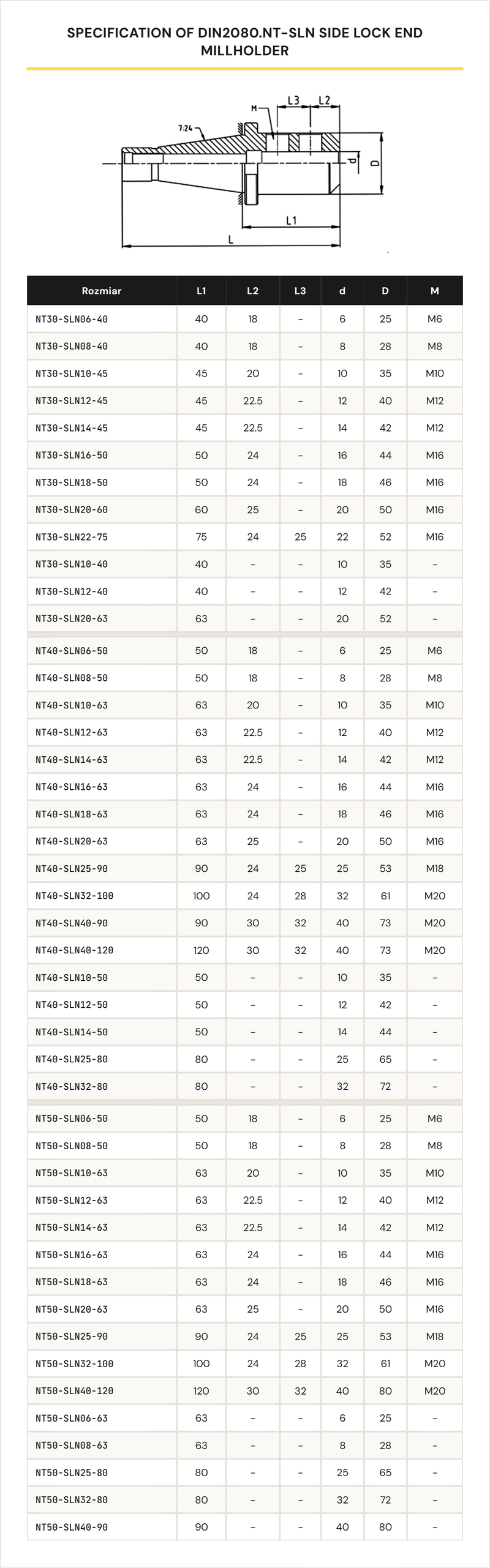

Specyfikacja oprawek Weldon SLN DIN2080

Dobór gniazda

Gniazdo oprawki dobiera się dokładnie do średnicy chwytu freza (np. gniazdo 16 mm do freza o chwycie 16 mm). Frez musi mieć płaszczyznę Weldona pod śrubę dociskową. Długość oprawki (liczba po myślniku w kodzie) dobiera się do wymaganego wysięgu.

FAQ

Czy pasuje do frezarki CNC z automatyczną wymianą narzędzia?
Nie. DIN 2080 nie ma kołka pociągowego i jest przeznaczona do frezarek konwencjonalnych z ręcznym ściągaczem. Do CNC stosuje się stożki DIN 69871 (SK), BT lub HSK.

Co oznacza kod, np. SLN16-63?
SLN16 to średnica gniazda (16 mm) pod chwyt freza, a 63 to długość oprawki w mm.

Czy frez musi mieć płaszczyznę Weldona?
Tak. Mocowanie odbywa się przez dokręcenie śruby na płaską powierzchnię chwytu freza (Weldon).
