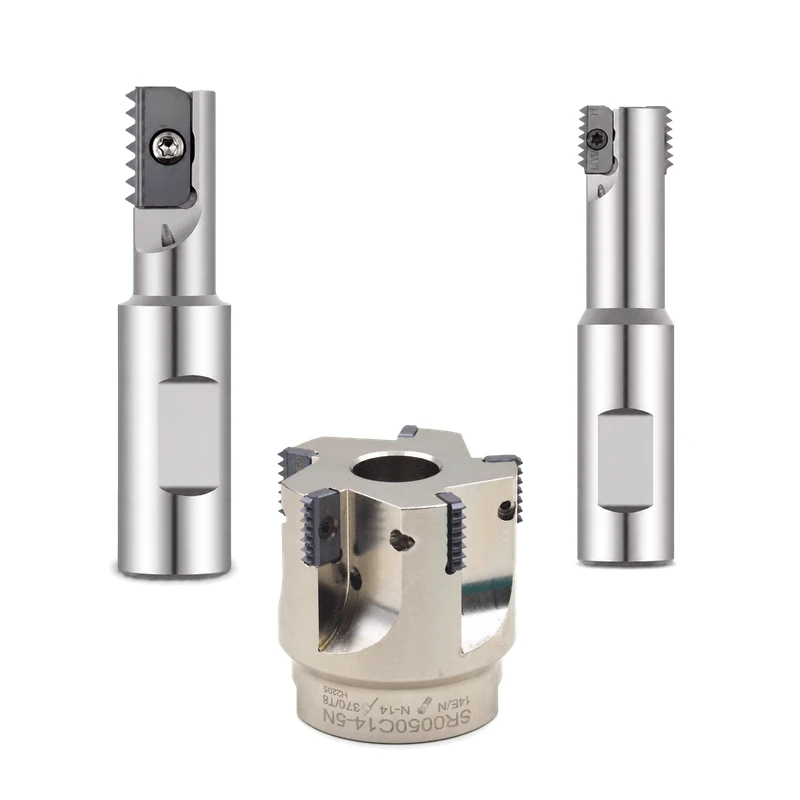

  • sr00-oprawki_i_glowice-hero-20260813.png
  • sr00-jak-czytac-wymiary-oprawki-20260814.png

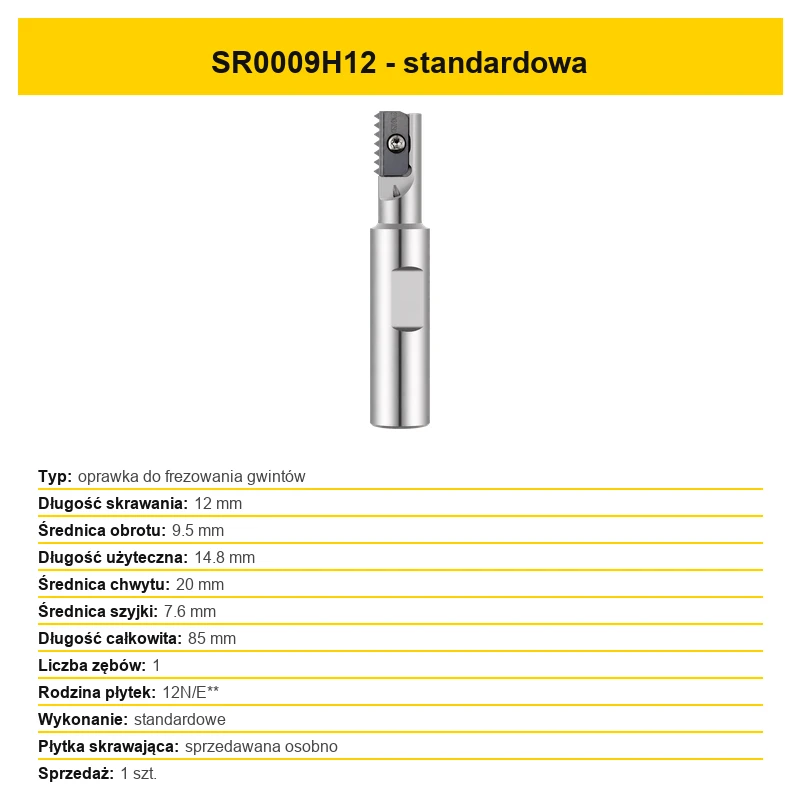

  • sr00-001-sr0009h12-20260813.png

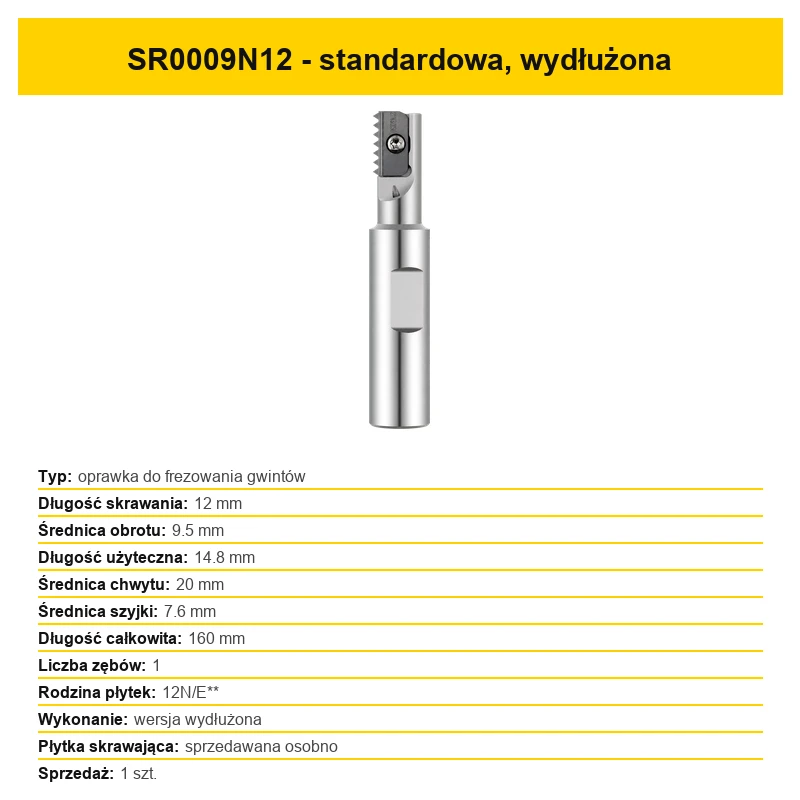

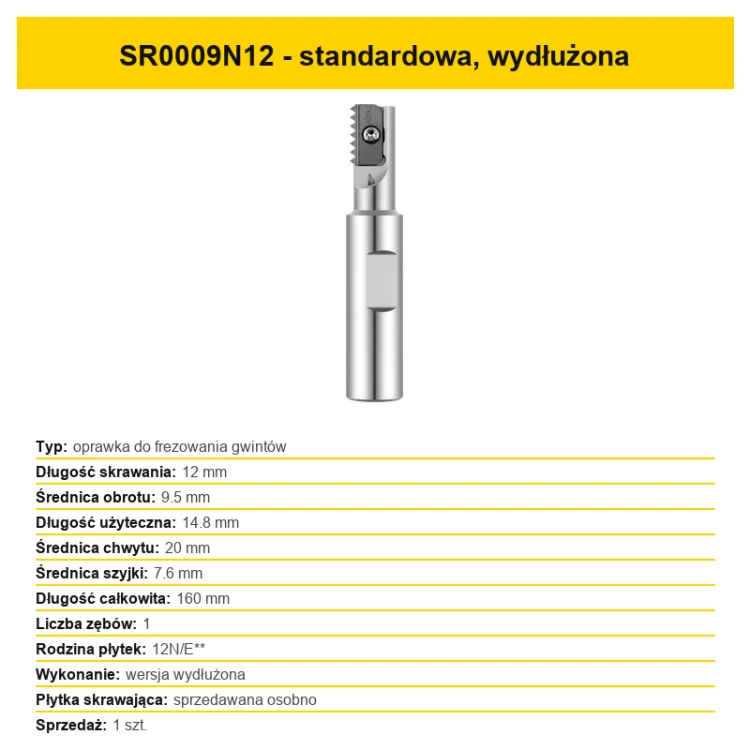

  • sr00-002-sr0009n12-20260813.png
  • sr00-003-sr0010h12-20260813.png
  • sr00-004-sr0010h12-20260813.png
  • sr00-005-sr0010n12-20260813.png

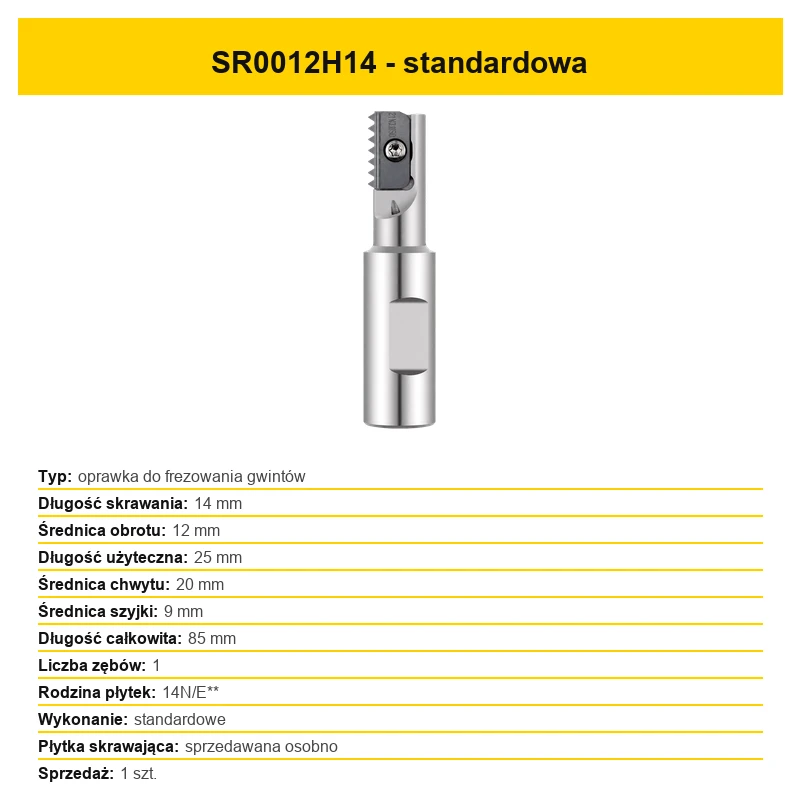

  • sr00-006-sr0012h14-20260813.png
  • sr00-007-sr0012h14-20260813.png
  • sr00-008-sr0012k14-20260813.png
  • sr00-009-sr0012n14-20260813.png
  • sr00-010-sr0013h14-20260813.png
  • sr00-011-sr0013h14-20260813.png
  • sr00-012-sr0013k14-20260813.png
  • sr00-013-sr0014h14-20260813.png
  • sr00-014-sr0014h14-20260813.png
  • sr00-015-sr0014k14-20260813.png
  • sr00-016-sr0014k14-20260813.png
  • sr00-017-sr0014n14-20260813.png
  • sr00-018-sr0017h14-20260813.png
  • sr00-019-sr0017h14-20260813.png
  • sr00-020-sr0017k14-20260813.png
  • sr00-021-sr0017k14-20260813.png
  • sr00-022-sr0017n14-20260813.png
  • sr00-023-sr0018h21-20260813.png

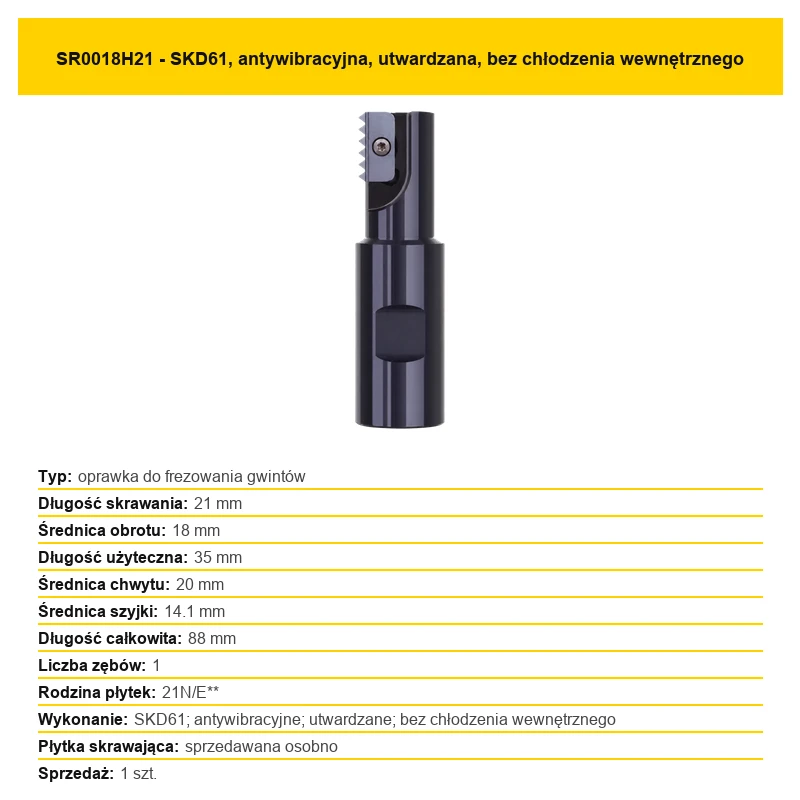

  • sr00-024-sr0018h21-20260813.png
  • sr00-025-sr0018m21-20260813.png
  • sr00-026-sr0018m21-20260813.png
  • sr00-027-sr0018n21-20260813.png
  • sr00-028-sr0020h21-20260813.png
  • sr00-029-sr0020m21-20260813.png
  • sr00-030-sr0021h21-20260813.png
  • sr00-031-sr0021h21-20260813.png
  • sr00-032-sr0021m21-20260813.png
  • sr00-033-sr0021n21-20260813.png
  • sr00-034-sr0029j30-20260813.png
  • sr00-035-sr0029n30-20260813.png
  • sr00-036-sr0048m40-20260813.png
  • sr00-037-sr0048r40-20260813.png
  • sr00-038-sr0025k21-20260813.png

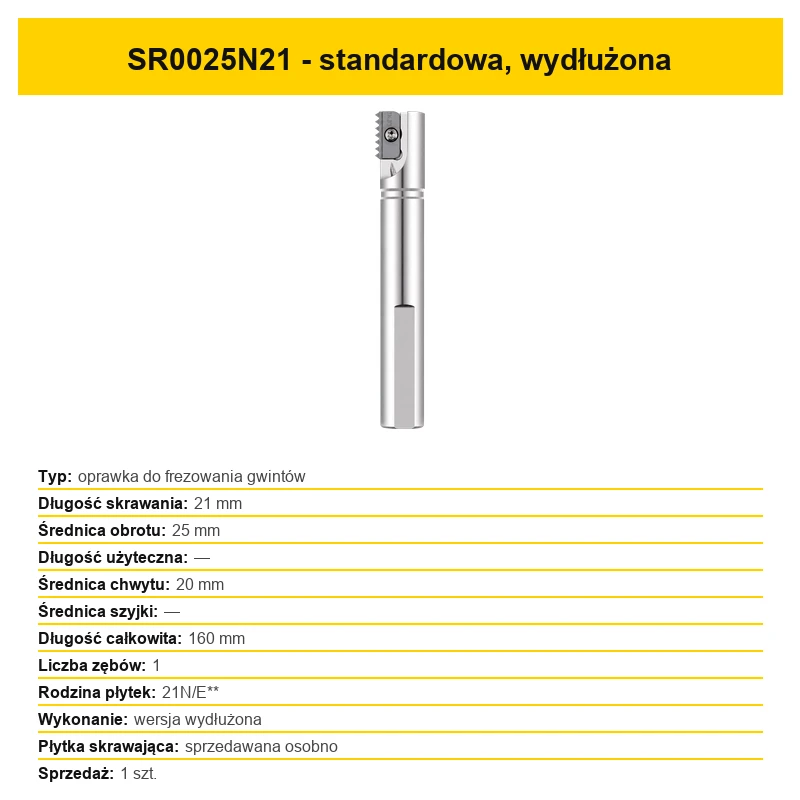

  • sr00-039-sr0025n21-20260813.png
  • sr00-040-sr0031m30-20260813.png
  • sr00-041-sr0031r30-20260813.png

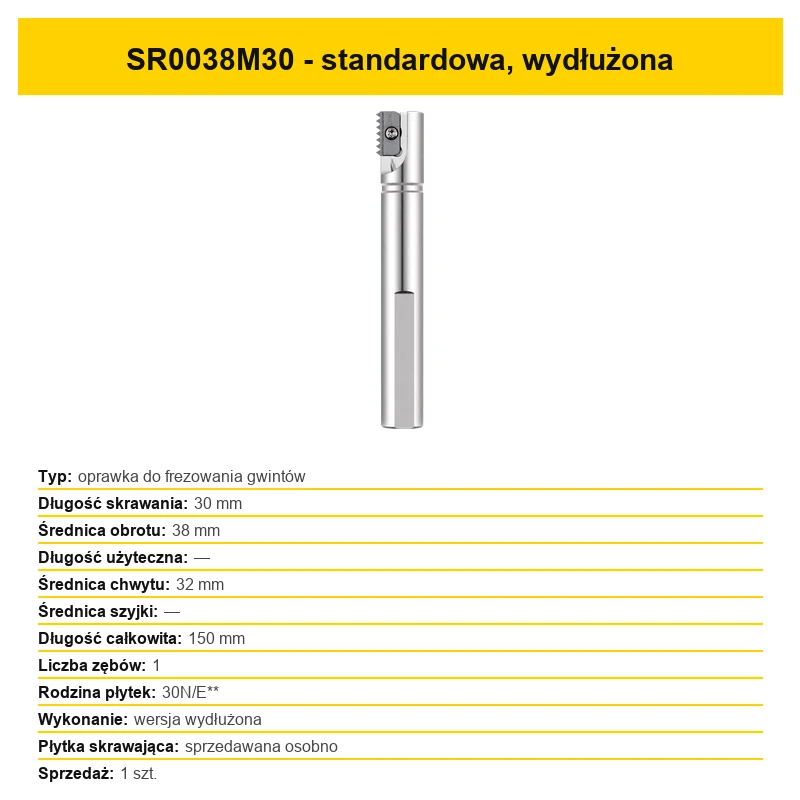

  • sr00-042-sr0038m30-20260813.png
  • sr00-043-sr0038q40-20260813.png

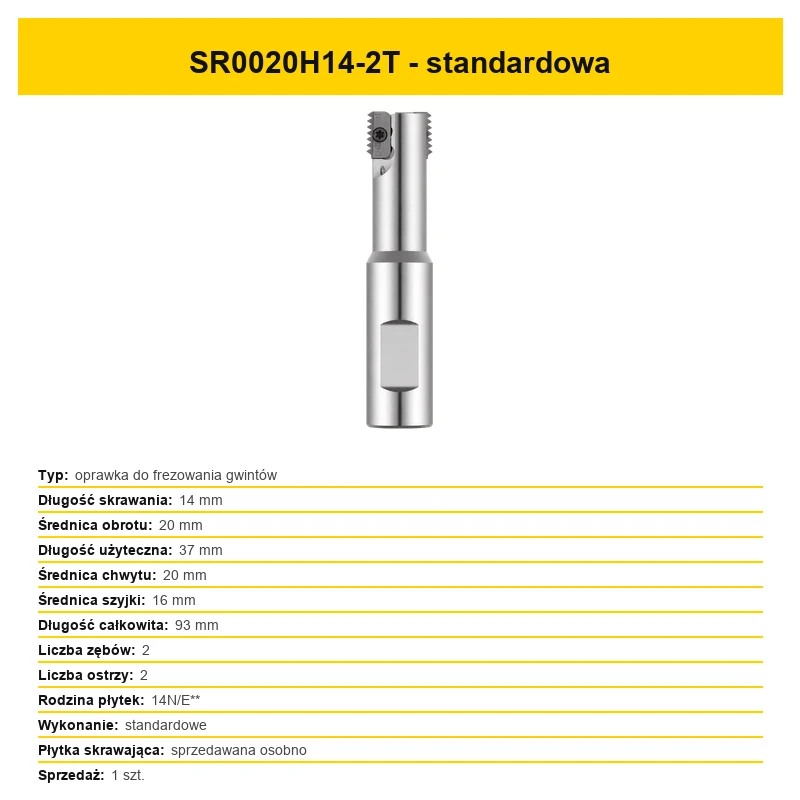

  • sr00-044-sr0020h14-2t-20260813.png
  • sr00-045-sr0030j21-2t-20260813.png

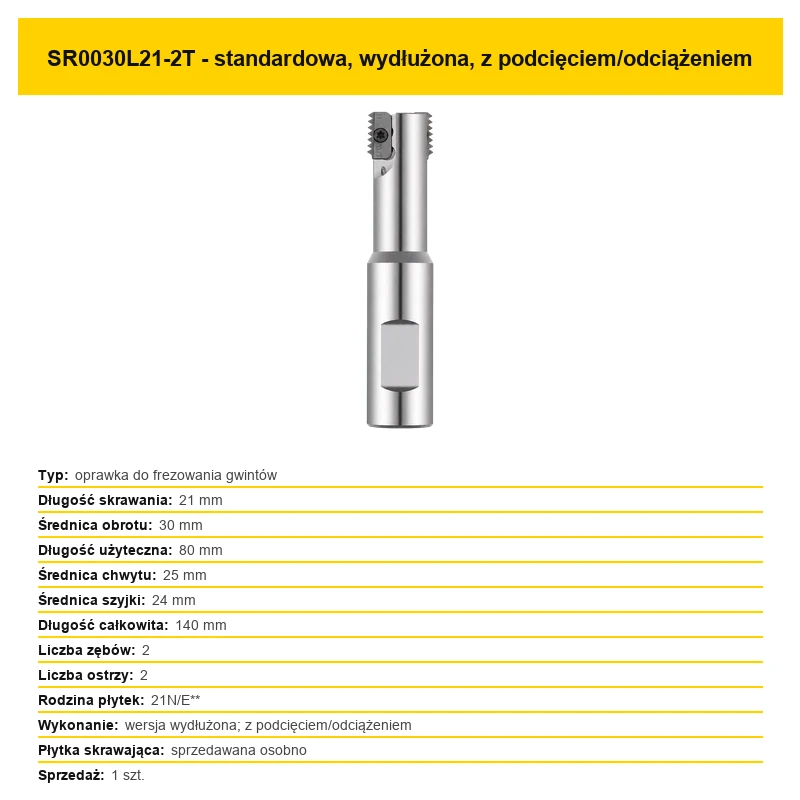

  • sr00-046-sr0030l21-2t-20260813.png
  • sr00-047-sr0040l30-2t-20260813.png
  • sr00-048-sr0050m40-2t-20260813.png

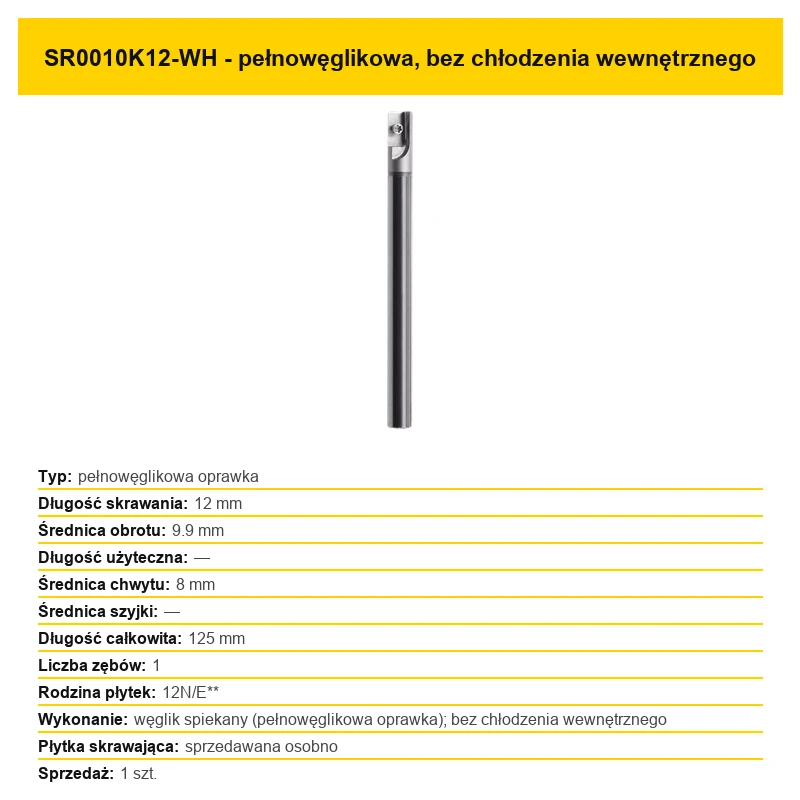

  • sr00-049-sr0010k12-wh-20260813.png
  • sr00-050-sr0013j14-wh-20260813.png
  • sr00-051-sr0013m14-wh-20260813.png
  • sr00-052-sr0015p14-wh-20260813.png
  • sr00-053-sr0021r21-wh-20260813.png
  • sr00-054-sr0027q30-wh-20260813.png
  • sr00-055-sr0027s30-wh-20260813.png
  • sr00-056-sr0063c21-5-20260813.png
  • sr00-057-sr0063c30-4-20260813.png
  • sr00-058-sr0080d30-4-20260813.png
  • sr00-059-sr0080d40-4-20260813.png

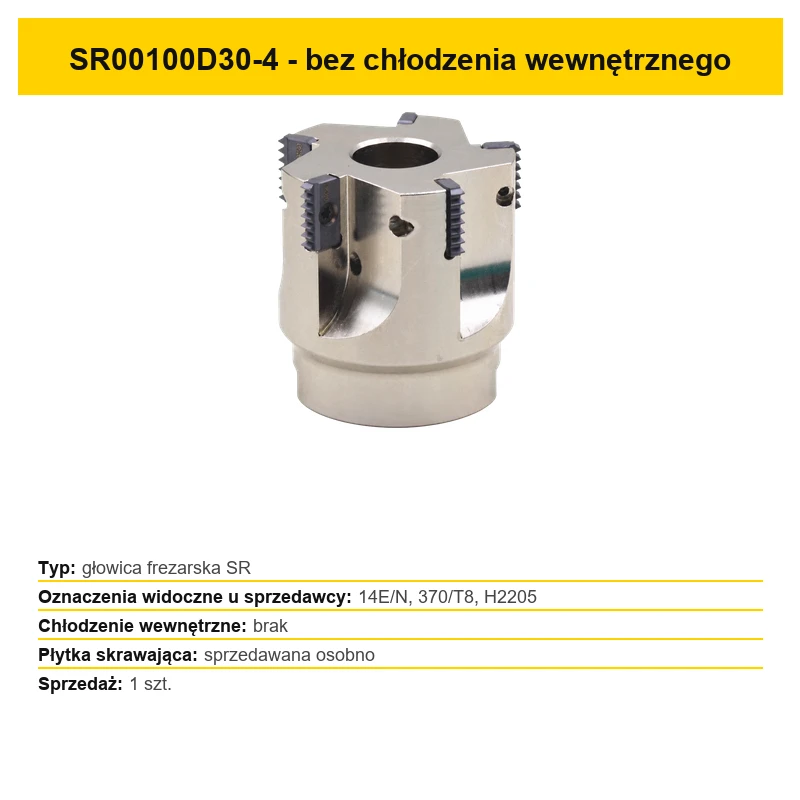

  • sr00-060-sr00100d30-4-20260813.png
  • sr00-061-sr00100d40-4-20260813.png

Oprawka trzpieniowa i głowica nasadzana SR na płytki wymienne do frezowania gwintów wewnętrznych i zewnętrznych CNC

Kortools
Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 109,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz SR0009H12 — standardowa SR0012N14 — standardowa, wydłużona SR0025N21 — standardowa, wydłużona SR0050M40-2T — standardowa SR0010H12 — standardowa SR0013H14 — SKD61, antywibracyjna, utwardzana, bez chłodzenia wewnętrznego SR0030J21-2T — standardowa SR0063C21-5 — bez chłodzenia wewnętrznego SR0012H14 — standardowa SR0014H14 — SKD61, antywibracyjna, utwardzana, bez chłodzenia wewnętrznego SR0013K14 — SKD61, antywibracyjna, utwardzana, wydłużona, z podcięciem/odciążeniem SR0010K12-WH — pełnowęglikowa, bez chłodzenia wewnętrznego SR0014H14 — standardowa SR0014N14 — standardowa SR0014K14 — SKD61, antywibracyjna, utwardzana, wydłużona, z podcięciem/odciążeniem SR0080D30-4 — bez chłodzenia wewnętrznego SR0017H14 — standardowa SR0017H14 — SKD61, antywibracyjna, utwardzana, bez chłodzenia wewnętrznego SR0017K14 — SKD61, antywibracyjna, utwardzana, wydłużona, z podcięciem/odciążeniem SR0080D40-4 — bez chłodzenia wewnętrznego SR0018H21 — standardowa SR0017N14 — standardowa, wydłużona SR0021M21 — standardowa, wydłużona, z podcięciem/odciążeniem SR0013J14-WH — pełnowęglikowa, bez chłodzenia wewnętrznego SR0013H14 — standardowa SR0018H21 — SKD61, antywibracyjna, utwardzana, bez chłodzenia wewnętrznego SR0018M21 — SKD61, antywibracyjna, utwardzana, wydłużona, z podcięciem/odciążeniem SR00100D30-4 — bez chłodzenia wewnętrznego SR0021H21 — standardowa SR0018N21 — standardowa, wydłużona SR0020M21 — SKD61, antywibracyjna, utwardzana, wydłużona, z podcięciem/odciążeniem SR00100D40-4 — bez chłodzenia wewnętrznego SR0017K14 — standardowa, wydłużona, z podcięciem/odciążeniem SR0020H21 — SKD61, antywibracyjna, utwardzana, bez chłodzenia wewnętrznego SR0031R30 — standardowa, wydłużona SR0013M14-WH — pełnowęglikowa, bez chłodzenia wewnętrznego SR0025K21 — standardowa, wydłużona SR0021H21 — SKD61, antywibracyjna, utwardzana, bez chłodzenia wewnętrznego SR0038M30 — standardowa, wydłużona SR0015P14-WH — pełnowęglikowa, bez chłodzenia wewnętrznego SR0012H14 — SKD61, antywibracyjna, utwardzana, bez chłodzenia wewnętrznego SR0021N21 — standardowa, wydłużona SR0040L30-2T — standardowa SR0021R21-WH — pełnowęglikowa, bez chłodzenia wewnętrznego SR0020H14-2T — standardowa SR0012K14 — standardowa, wydłużona, z podcięciem/odciążeniem SR0048M40 — standardowa SR0027Q30-WH — pełnowęglikowa, bez chłodzenia wewnętrznego SR0029J30 — standardowa SR0014K14 — standardowa, wydłużona, z podcięciem/odciążeniem SR0030L21-2T — standardowa, wydłużona, z podcięciem/odciążeniem SR0027S30-WH — pełnowęglikowa, bez chłodzenia wewnętrznego SR0009N12 — standardowa, wydłużona SR0018M21 — standardowa, wydłużona, z podcięciem/odciążeniem SR0038Q40 — standardowa, wydłużona SR0010H12 — SKD61, antywibracyjna, utwardzana, bez chłodzenia wewnętrznego SR0031M30 — standardowa, wydłużona SR0048R40 — standardowa, wydłużona SR0010N12 — standardowa, wydłużona SR0029N30 — standardowa, wydłużona SR0063C30-4 — bez chłodzenia wewnętrznego
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Oprawki i głowice SR do frezowania gwintów

System SR obejmuje trzpieniowe oprawki oraz nasadzane głowice przeznaczone do pracy z wymiennymi płytkami SR. Konkretny wariant należy dobrać według pełnego kodu, wymiarów korpusu i wskazanej rodziny kompatybilnych płytek. Przed dodaniem do koszyka należy sprawdzić wszystkie parametry widoczne na karcie wybranego wariantu.

Zastosowanie systemu SR

Oprawki i głowice z tej aukcji tworzą system narzędziowy do frezowania gwintów płytkami wymiennymi SR. Źródło pokazuje wykonania o różnych średnicach obrotu, długościach roboczych, długościach całkowitych, średnicach chwytu i liczbie zębów. Nie wolno dobierać narzędzia wyłącznie po podobnym wyglądzie. Decydują kod wariantu oraz tabela parametrów na jego grafice.

  • Oprawki trzpieniowe są dostępne w wykonaniach standardowych i wydłużonych.
  • W źródle występują oprawki jednoostrzowe i dwuostrzowe oraz nasadzane głowice SR.
  • Rodzina płytki jest częścią doboru i jest wskazana osobno dla każdego wariantu.
  • Płytka skrawająca nie jest częścią oprawki ani głowicy i jest sprzedawana osobno.

Budowa i wykonanie oprawek

Dla rodziny oprawek sprzedawca podaje korpus ze stali stopowej 42CrMo i obróbkę powierzchni niklem. Według informacji źródłowej taka obróbka ma ograniczać korozję, zużycie i tarcie. Sprzedawca opisuje konstrukcję jako odporną na drgania, a gniazdo płytki jako dokładnie i stabilnie pozycjonowane, z elementem blokującym płytkę. Te deklaracje dotyczą rodziny oprawek, nie materiału ani powłoki płytek skrawających.

CechaInformacja ze źródłaWażne ograniczenie
Korpus oprawkistal stopowa 42CrMonie przenosić tej informacji na płytkę
Powierzchniaobróbka niklemdotyczy korpusu oprawki
Gniazdo płytkidokładne i stabilne pozycjonowaniepłytkę dobrać według kodu wariantu
Mocowanie płytkielement blokujący płytkępłytka sprzedawana osobno
Konstrukcjaopisywana przez sprzedawcę jako odporna na drganianie zastępuje kontroli wysięgu i parametrów

Rodziny i zakres wymiarów

Warianty obejmują rodziny płytek 12N/E**, 14N/E**, 21N/E**, 30N/E** i 40N/E**. Gwiazdki oznaczają dalszą część kodu konkretnej płytki. Poniższe zakresy porządkują ofertę, ale nie zastępują danych konkretnego wariantu.

Rodzina płytkiŚrednica obrotuŚrednica chwytuDługość całkowitaLiczba zębów
12N/E**9,5 mm do 9,9 mm8 mm do 20 mm85 mm do 160 mm1
14N/E**12 mm do 20 mm10 mm do 20 mm85 mm do 175 mm1, 2
21N/E**18 mm do 30 mm16 mm do 25 mm88 mm do 200 mm1, 2
30N/E**27 mm do 40 mm20 mm do 32 mm110 mm do 270 mm1, 2
40N/E**38 mm do 50 mm32 mm do 40 mm153 mm do 210 mm1, 2

Różnice między wykonaniami

WykonanieJak rozpoznaćCo sprawdzić przed zakupem
Standardowepodstawowy opis wariantukod, średnicę obrotu, chwyt, długość i rodzinę płytki
Wydłużonewariant ma jawne oznaczenie wykonania wydłużonegodługość całkowitą i roboczą
SKD61materiał SKD61 podany przy konkretnym wariancieczy wariant ma chłodzenie wewnętrzne i wykonanie z podcięciem/odciążeniem
Pełnowęglikowemateriał wskazany jako węglik spiekanypełny kod i wszystkie wymiary na karcie
Głowice nasadzanetyp produktu podany jako głowica frezarska SRoznaczenia widoczne u sprzedawcy i dobór płytek

Zakres danych źródłowych obejmuje średnice obrotu 9,5 mm do 50 mm, średnice chwytu 8 mm do 40 mm oraz długości całkowite 85 mm do 270 mm. Są to granice całej rodziny, a nie parametry jednego narzędzia.

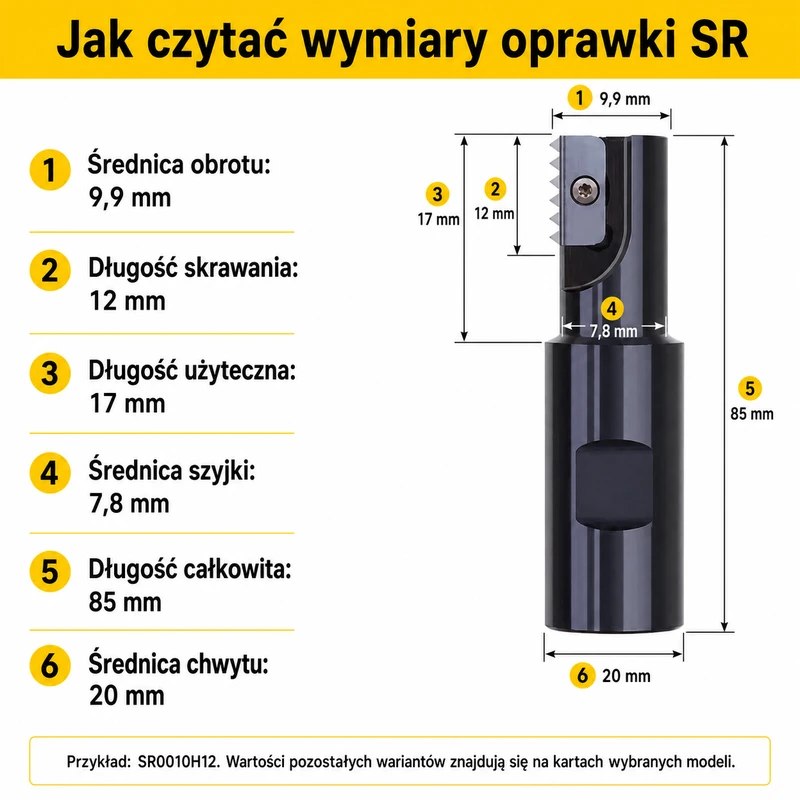

Jak czytać wymiary oprawki SR

Jak czytać wymiary oprawki SR – schemat SR0010H12

Jak dobrać oprawkę lub głowicę

  • Najpierw ustalić wymaganą rodzinę płytki SR oraz jej długość.
  • Następnie sprawdzić średnicę obrotu i długość skrawania dla planowanej operacji.
  • Dopasować średnicę chwytu lub sposób nasadzenia głowicy do posiadanego mocowania.
  • Sprawdzić długość użyteczną, średnicę szyjki i długość całkowitą na karcie wybranego wariantu.
  • Potwierdzić liczbę zębów oraz szczególne wykonanie: wydłużone, SKD61, pełnowęglikowe, z podcięciem/odciążeniem lub bez chłodzenia wewnętrznego.
  • Nie przenosić cech jednego wariantu na inny wariant o podobnym kodzie.

Dla wariantów oznaczonych przez sprzedawcę jako SKD61, antywibracyjne, utwardzane, wydłużone, z podcięciem/odciążeniem lub bez chłodzenia wewnętrznego informacja jest podana bezpośrednio w nazwie oraz na karcie tego wariantu. Brak takiego oznaczenia nie pozwala dopisać tej cechy samodzielnie.

Kompatybilne płytki i zakres dostawy

Przedmiotem sprzedaży jest jedna wybrana oprawka albo jedna wybrana głowica. Płytka skrawająca nie wchodzi w skład zestawu. Kompatybilną płytkę można dobrać w osobnej aukcji płytek SR, kierując się rodziną wskazaną przy wariancie oraz pełnym kodem płytki.

Kupowany elementW zestawieKupowane osobno
Oprawka SRjedna oprawka w wybranym warianciepłytka SR
Głowica SRjedna głowica w wybranym warianciepłytki SR

Dane na kartach wariantów

Każda karta wariantu została przygotowana na podstawie obrazu przypisanego przez sprzedawcę do konkretnego SKU. Karty oprawek pokazują odpowiednio: kod, długość skrawania, średnicę obrotu, długość użyteczną, średnicę chwytu, średnicę szyjki, długość całkowitą, liczbę zębów i rodzinę kompatybilnych płytek, o ile dany parametr występuje w źródle. Dla głowic zachowano oznaczenia dostępne w materiale sprzedawcy.

ParametrZnaczenie przy doborze
Długość skrawaniazakres roboczy ostrza wynikający z geometrii wariantu
Średnica obrotuśrednica pracy zespołu narzędzia
Długość użytecznadostępna część robocza oprawki
Średnica chwytuwymiar do mocowania w oprawce maszynowej
Średnica szyjkiwymiar przewężenia korpusu
Długość całkowitacałkowity wymiar narzędzia
Rodzina płytekgrupa kompatybilnych płytek SR

Najczęstsze pytania

Czy płytka jest w zestawie?
Nie. Aukcja dotyczy jednej oprawki lub jednej głowicy w wybranym wariancie. Płytkę kupuje się osobno.

Czy wariant wydłużony ma takie same wymiary jak standardowy?
Nie należy tego zakładać. Trzeba sprawdzić długość użyteczną i całkowitą na karcie konkretnego wariantu.

Czy wszystkie oprawki są wykonane z SKD61?
Nie. SKD61 jest przypisane tylko do wariantów, przy których sprzedawca podał taki materiał.

Czy każda oprawka ma chłodzenie wewnętrzne?
Nie. Część wariantów jest jawnie oznaczona jako wykonanie bez chłodzenia wewnętrznego.

Jak dobrać płytkę?
Według rodziny płytki podanej na karcie oprawki oraz pełnego kodu, długości i skoku wybranej płytki SR.

Czy można dobrać wariant po samym zdjęciu?
Nie. Zdjęcie służy identyfikacji, ale o doborze decydują kod i parametry techniczne konkretnego wariantu.
