Oprawka tulejkowa ER ISO DIN 2080 ISO30 ISO40 ISO50 ER16 ER20 ER25 ER32 ER40 ER50 frezarka konwencjonalna

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 143,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz NT30-ER11-50 NT30-ER16-63 NT30-ER20-63 NT30-ER25-63 NT30-ER32-63 NT30-ER40-75 NT40-ER11-70 NT40-ER11-100 NT40-ER16-63 NT40-ER16-100 NT40-ER20-60 NT40-ER25-60 NT40-ER32-70 NT40-ER40-60 NT40-ER40-80 NT40-ER50-100 NT50-ER16-63 NT50-ER16-100 NT50-ER16-160 NT50-ER20-60 NT50-ER25-60 NT50-ER32-63 NT50-ER40-80 NT50-ER50-90 NT30-ER16A-50 NT30-ER20A-50 NT30-ER25-50 NT30-ER32-50 NT30-ER40-80 NT40-ER16-50 NT40-ER20-50 NT40-ER25-50 NT40-ER32-50 NT50-ER32-70 NT30-ER16M-70 mini NT30-ER20M-70 mini NT30-ER25M-70 mini NT40-ER16M-60 mini NT40-ER20M-60 mini NT40-ER25M-60 mini
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis

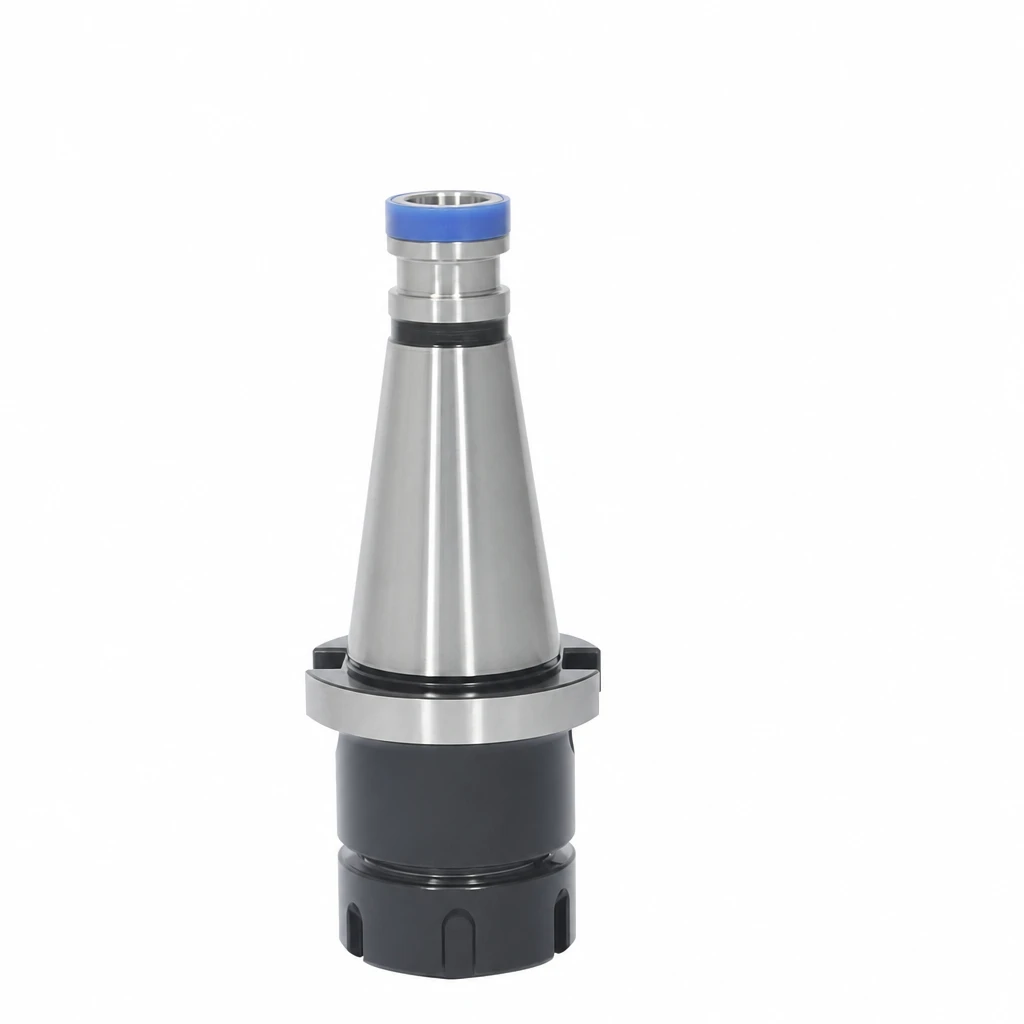

Oprawka zaciskowa ze stożkiem ISO wg normy DIN 2080 do tulejek zaciskowych ER. Stożek ISO bez kołka pociągowego, z gwintem pod ściągacz (drawbar), przeznaczony do frezarek konwencjonalnych i manualnych z ręcznym ściągaczem wrzeciona. Służy do mocowania narzędzi z chwytem walcowym (frezy trzpieniowe, wiertła, rozwiertaki, pogłębiacze) za pomocą tulejki zaciskowej ER. Dostępna w stożkach ISO30, ISO40 i ISO50 oraz w gniazdach od ER16 do ER50.

Zastosowanie

  • Mocowanie frezów trzpieniowych i narzędzi z chwytem walcowym w tulejce zaciskowej ER.
  • Praca na frezarkach konwencjonalnych i wytaczarkach ze stożkiem wrzeciona ISO (DIN 2080).
  • Mocowanie wierteł, rozwiertaków i pogłębiaczy przez odpowiednią tulejkę ER.
  • Wymiana zakresu mocowania przez dobór tulejki ER bez zmiany oprawki.

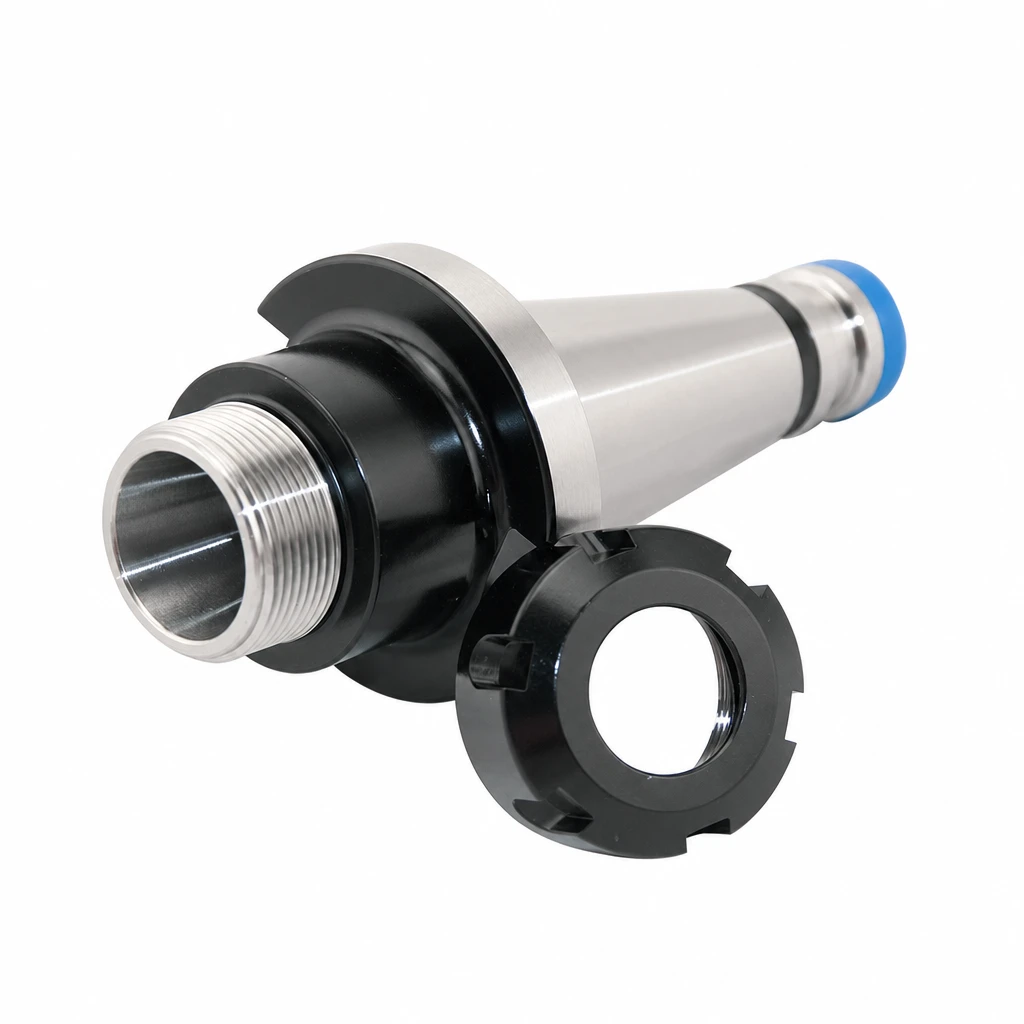

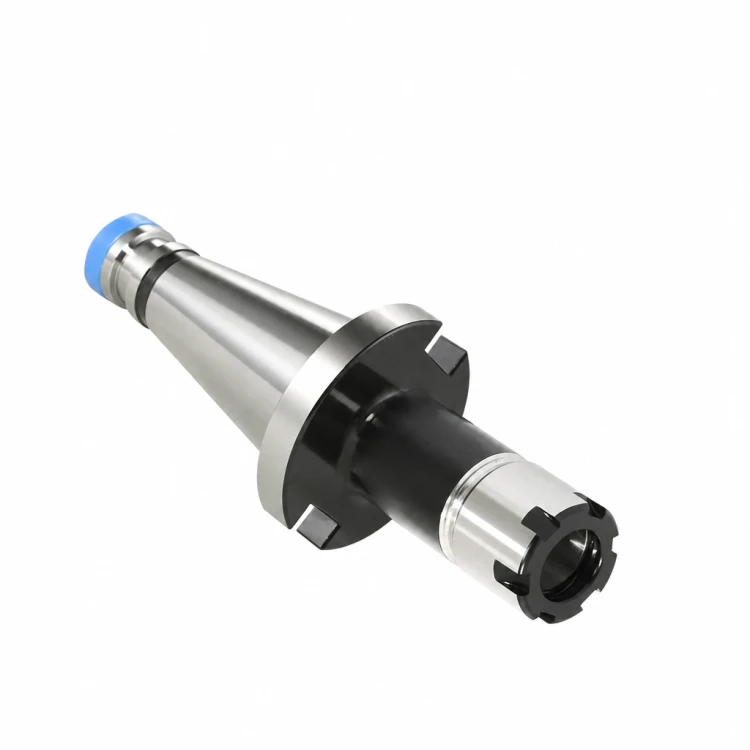

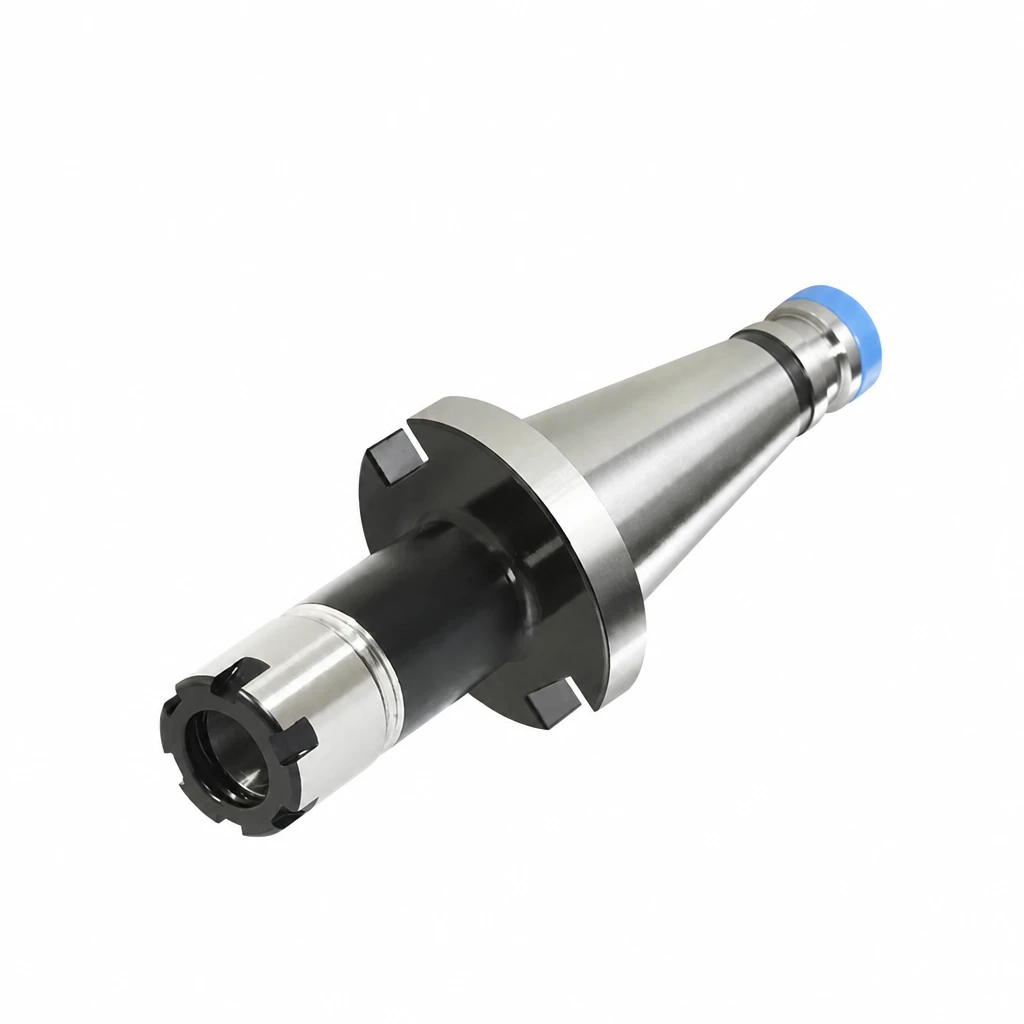

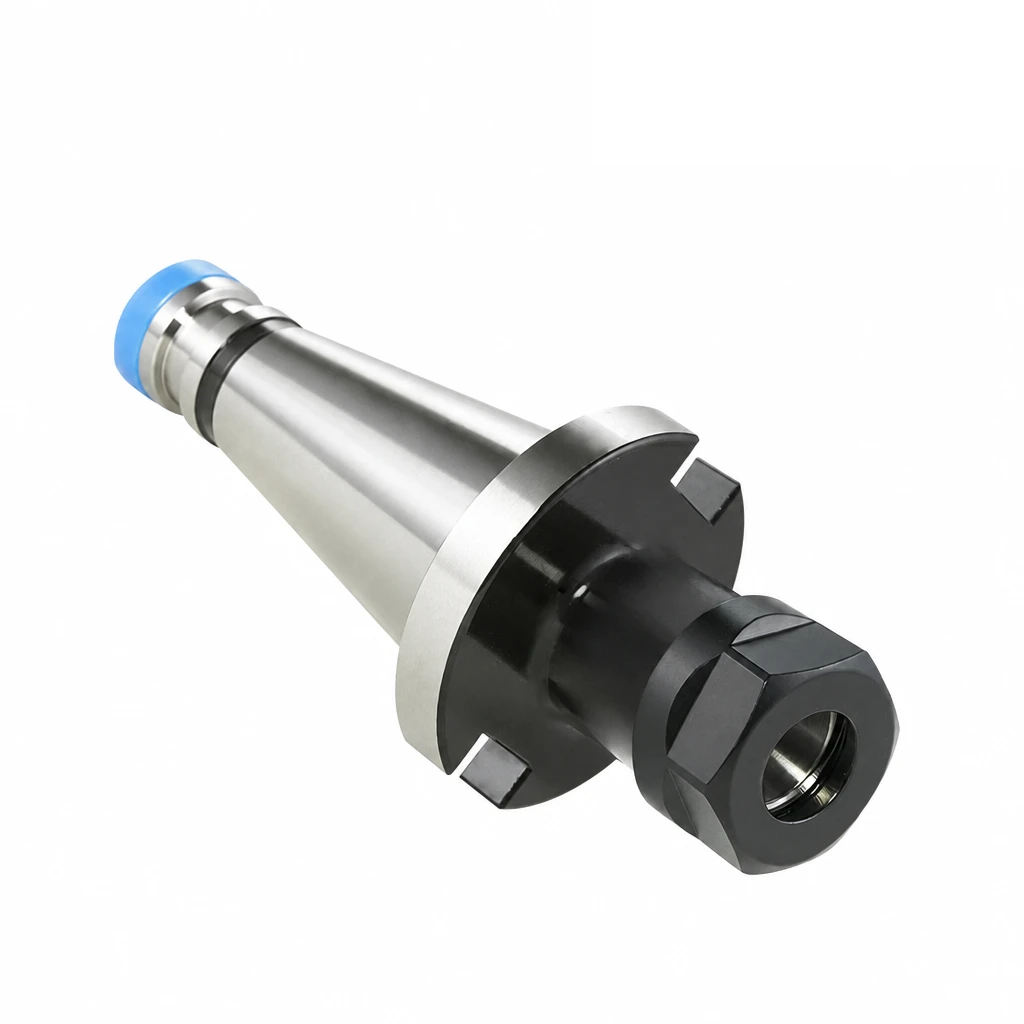

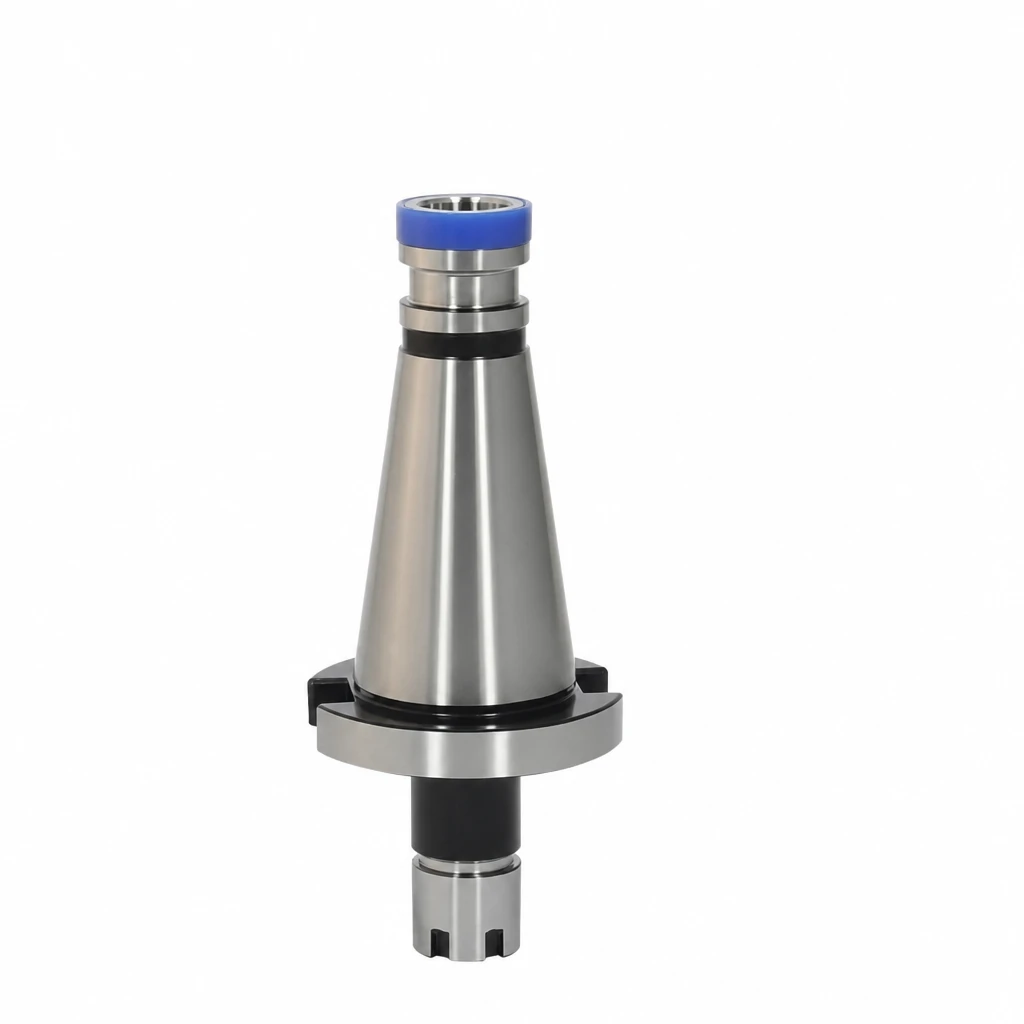

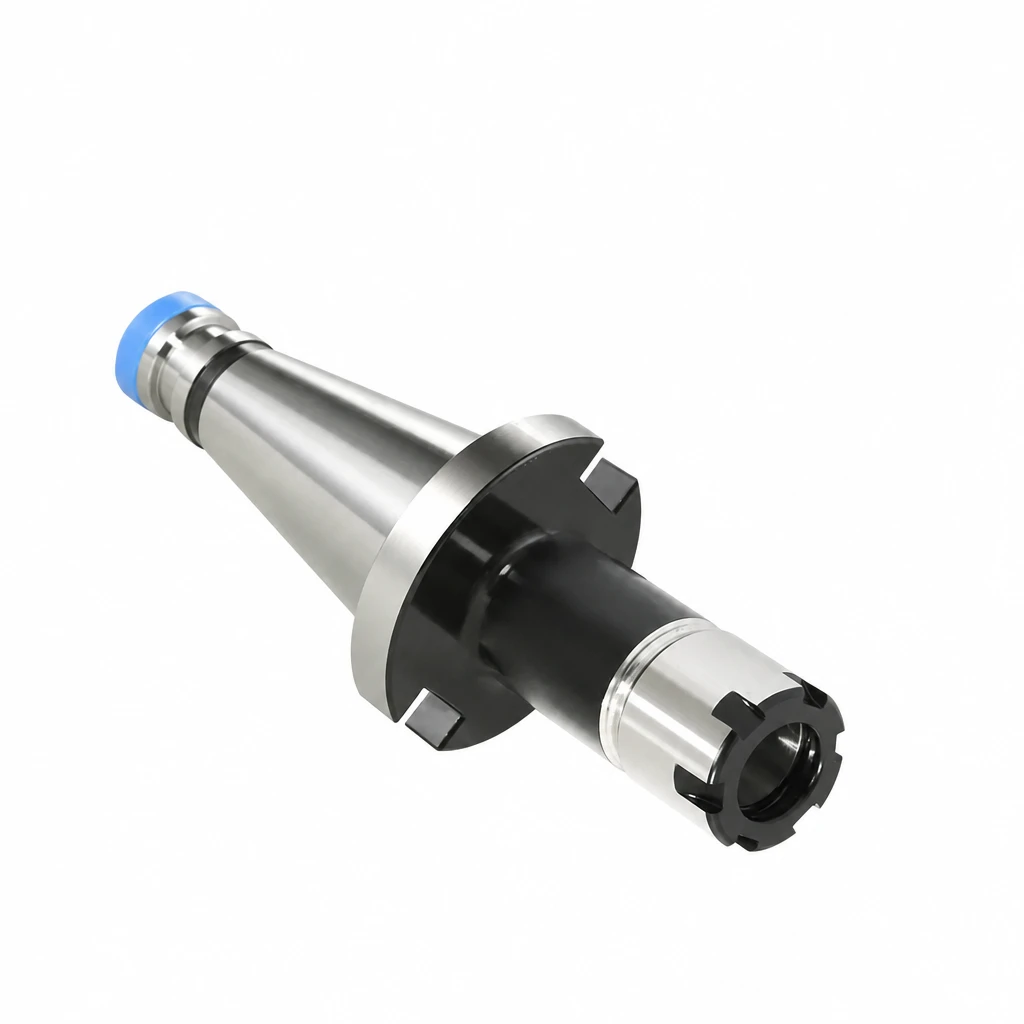

Stożek DIN 2080 nie posiada kołka pociągowego (pull studa) - wrzeciono dociąga oprawkę gwintowanym ściągaczem. To rozwiązanie typowe dla frezarek konwencjonalnych. Nakrętka zaciskowa występuje w wersji UM (standard), Hex (klucz płaski) oraz Mini (mniejsza średnica czoła do pracy w ciasnych miejscach).

Specyfikacja

Parametr Wartość
Typ stożkaISO30 / ISO40 / ISO50 (DIN 2080)
System mocowania narzędziatulejka zaciskowa ER (DIN 6499)
Gniazda ERER16, ER20, ER25, ER32, ER40, ER50
NakrętkaUM / Hex / Mini
Kołek pociągowybrak (gwint pod ściągacz - frezarki konwencjonalne)
Materiałstal stopowa, hartowana

Dostępne rozmiary

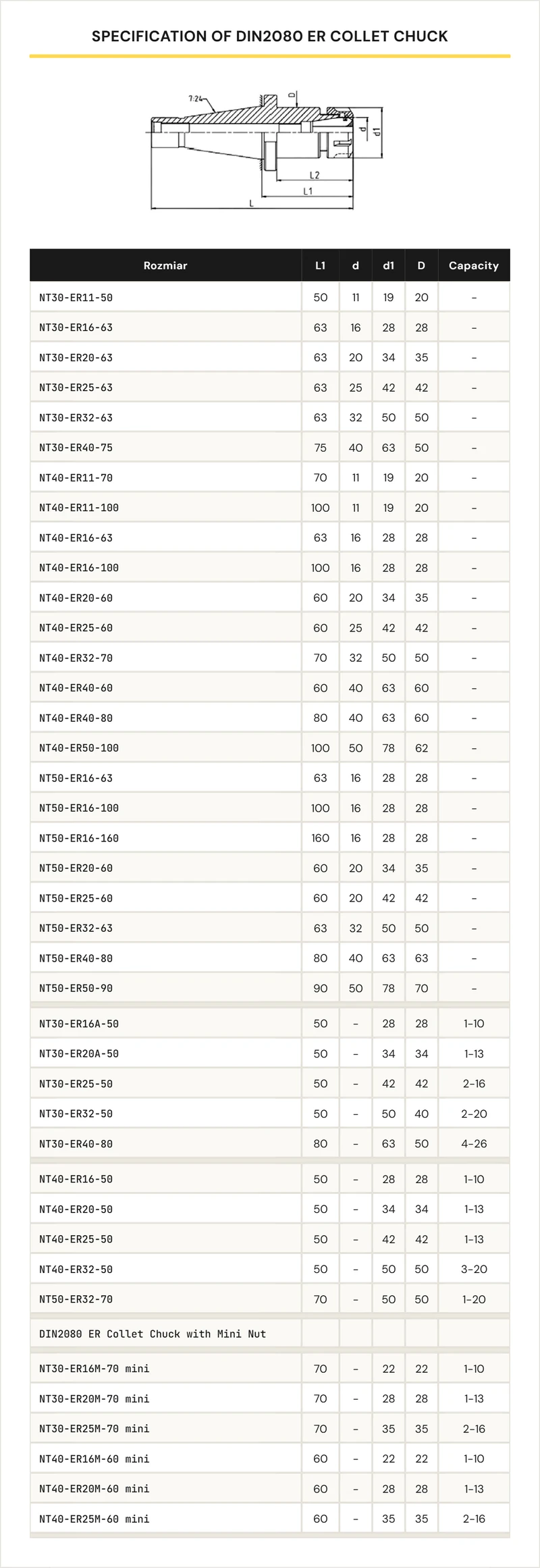

Specyfikacja oprawek ER DIN2080

Dobór tulejki ER

Zakres mocowania narzędzia zależy od rozmiaru gniazda ER i zastosowanej tulejki: ER16 do ok. 10 mm, ER20 do 13 mm, ER25 do 16 mm, ER32 do 20 mm, ER40 do 26 mm, ER50 do 34 mm. Tulejki ER dobiera się do średnicy chwytu narzędzia (kupowane osobno).

FAQ

Czy ta oprawka pasuje do frezarki CNC z automatyczną wymianą narzędzia?
Nie. DIN 2080 nie ma kołka pociągowego i jest przeznaczona do frezarek konwencjonalnych z ręcznym ściągaczem. Do CNC stosuje się stożki DIN 69871 (SK), BT lub HSK.

Czym różnią się nakrętki UM, Hex i Mini?
UM to standardowa nakrętka zaciskowa. Hex ma powierzchnie pod klucz płaski. Mini ma mniejszą średnicę czoła - przydatna przy pracy w ciasnych miejscach.

Czy tulejki ER są w zestawie?
Nie. Tulejki ER i ściągacz dobiera się osobno do średnicy chwytu narzędzia i wrzeciona maszyny.
