Przedłużka zaciskowa ER z prostym trzpieniem – ER8–ER40
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Zapytaj o produkt
Administratorem danych osobowych jest Kortools. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: 81BC-995E3
Opis produktu
1. Zastosowanie przedłużki ER
Przedłużka ER z prostym trzpieniem służy do odsunięcia strefy mocowania narzędzia od wrzeciona lub oprawki bazowej. Ułatwia dostęp do głębokich kieszeni, wąskich przestrzeni, elementów z wysokimi ściankami oraz miejsc, w których standardowa oprawka ma zbyt dużą średnicę zewnętrzną. Może być mocowana w odpowiedniej oprawce tulejkowej, uchwycie hydraulicznym, termokurczliwym albo innym systemie przeznaczonym do chwytu walcowego — zawsze zgodnie z wymaganiami konkretnej maszyny i sposobu mocowania.
Produkt jest elementem układu narzędziowego, a nie kompletnym zestawem. Tulejkę zaciskową ER, klucz do nakrętki oraz pozostałe wyposażenie należy dobrać osobno. Każda opcja ma własną kartę techniczną z wymiarami, zakresem tulejek i oznaczeniem pasującego klucza. Przed dodaniem produktu do koszyka warto porównać wszystkie pola karty z wymaganiami stanowiska.
- zwiększenie zasięgu narzędzia przy frezowaniu, wierceniu i obróbce detali o utrudnionym dostępie;
- możliwość dobrania niewielkiej średnicy trzpienia do ciasnej przestrzeni roboczej;
- systemy tulejek od ER8 do ER40, zależnie od wybranej opcji;

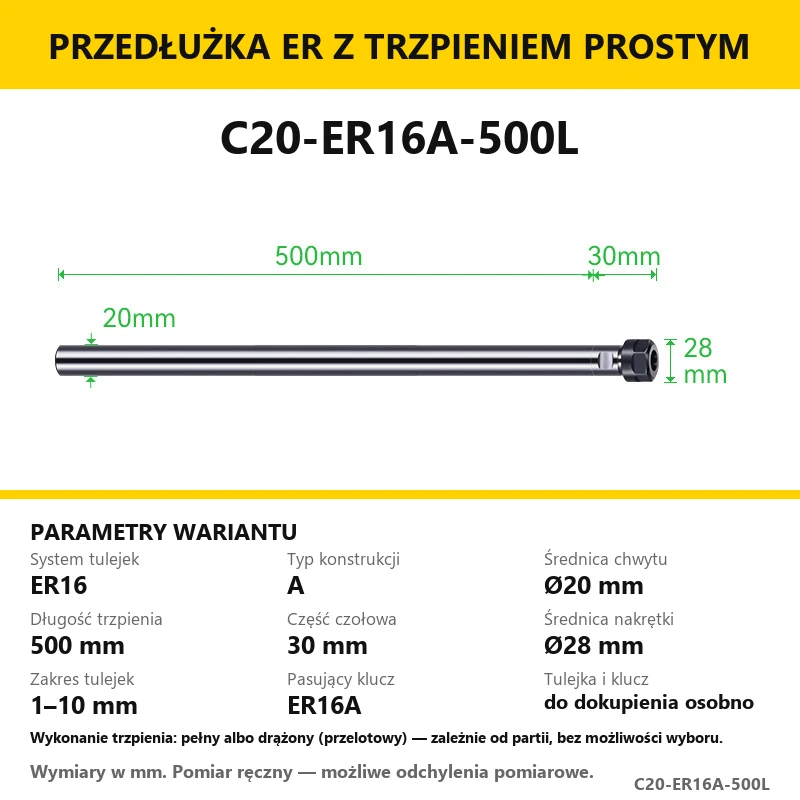

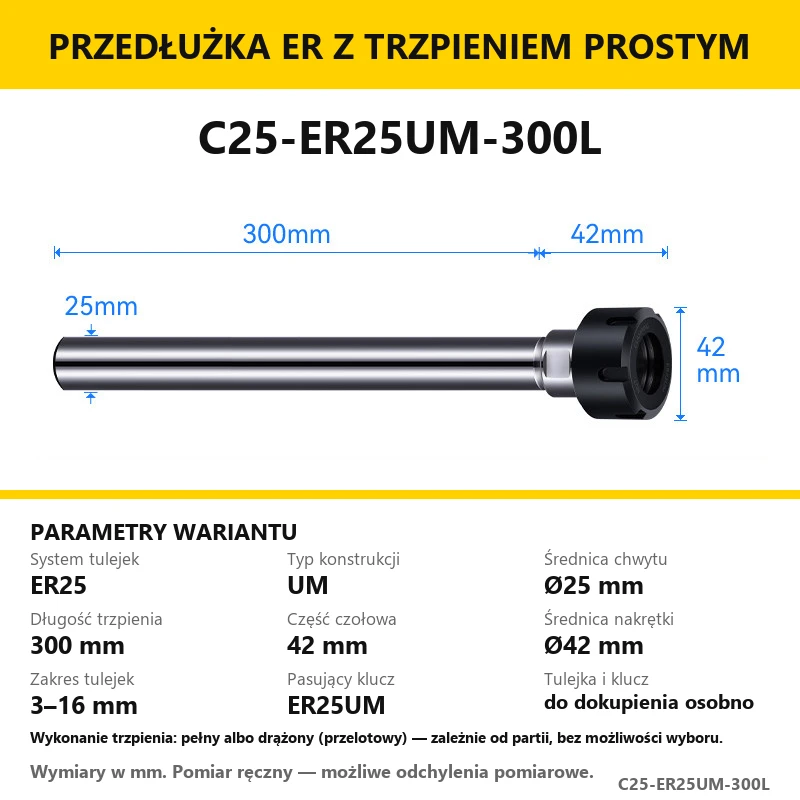

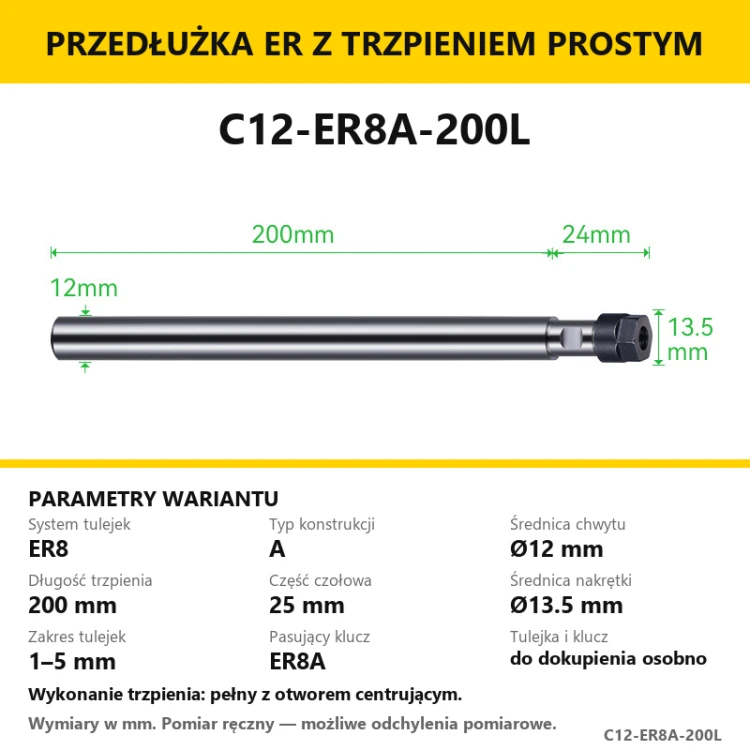

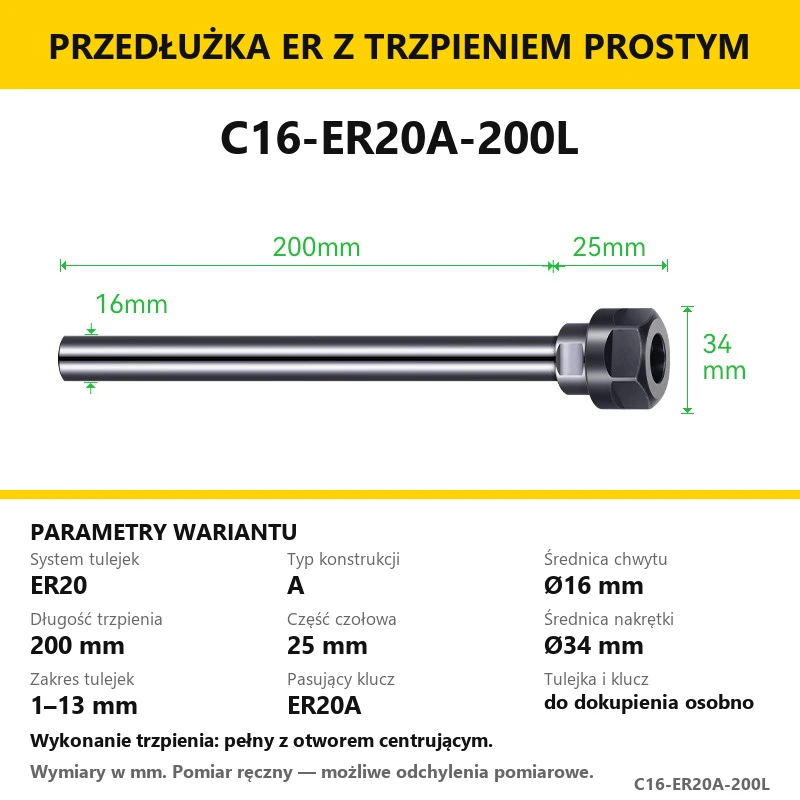

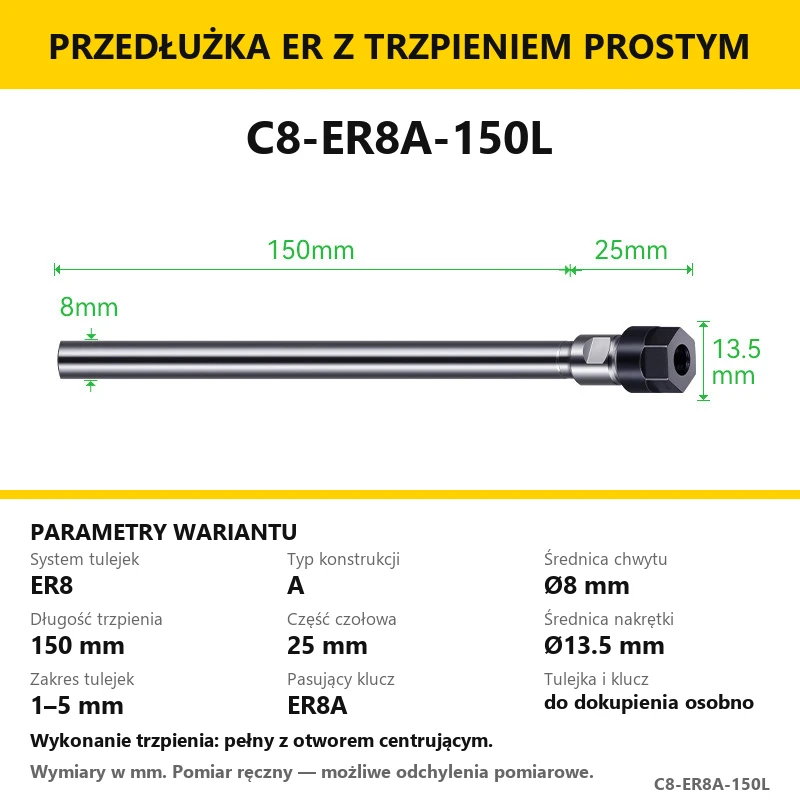

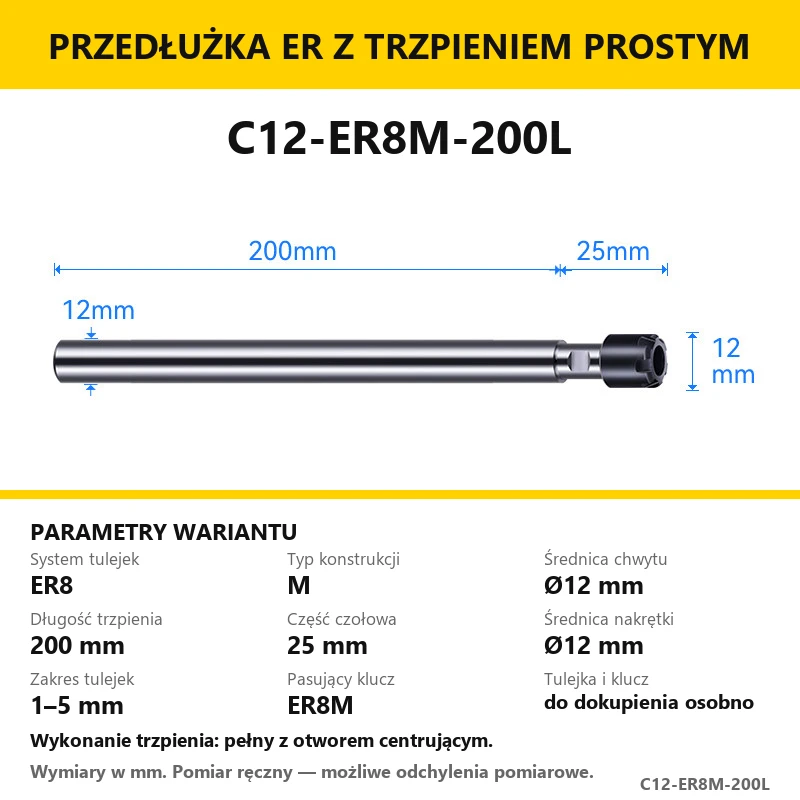

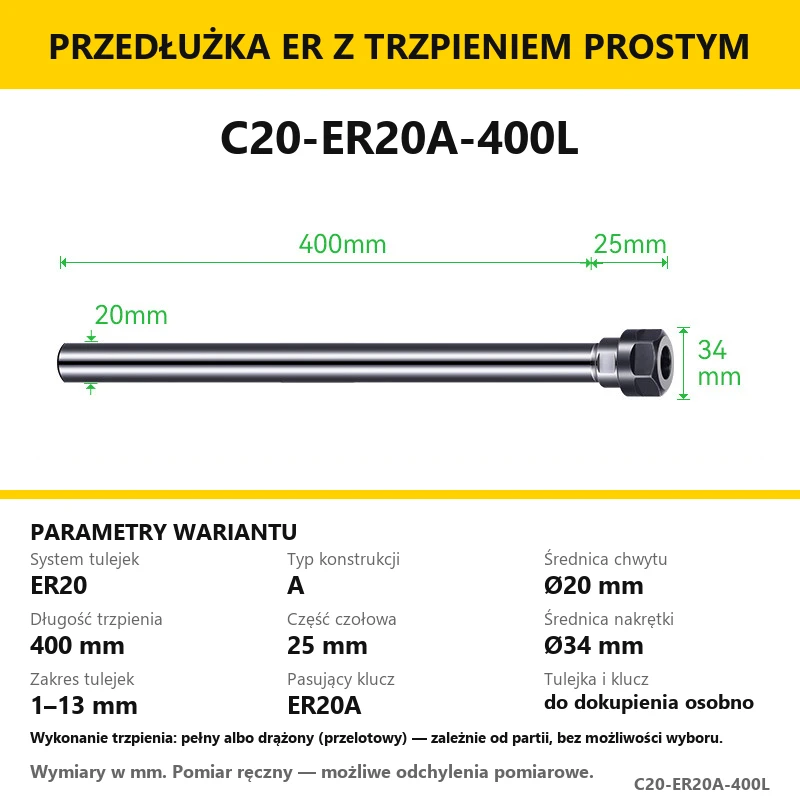

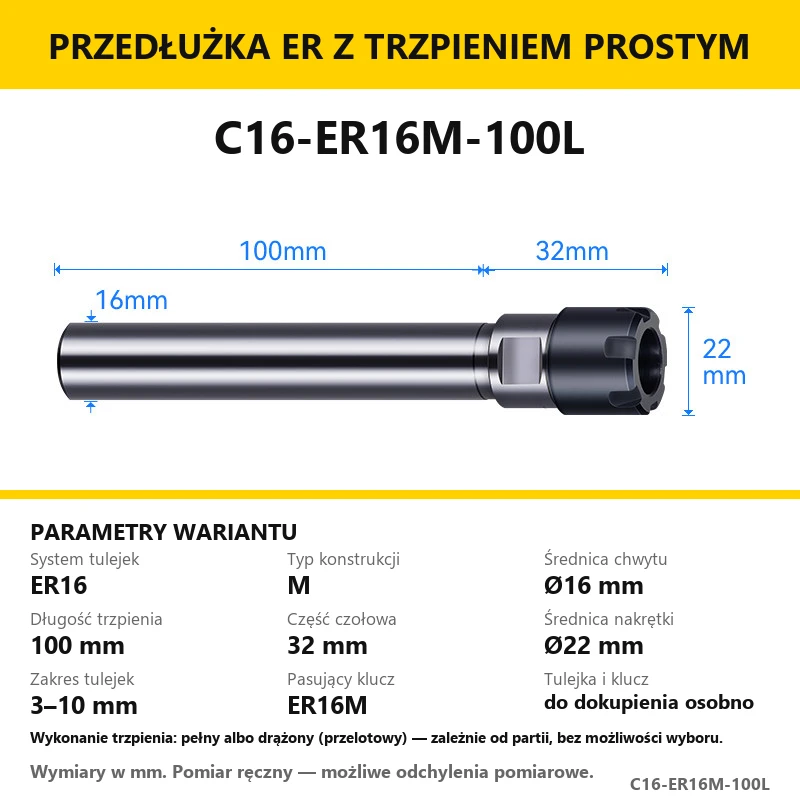

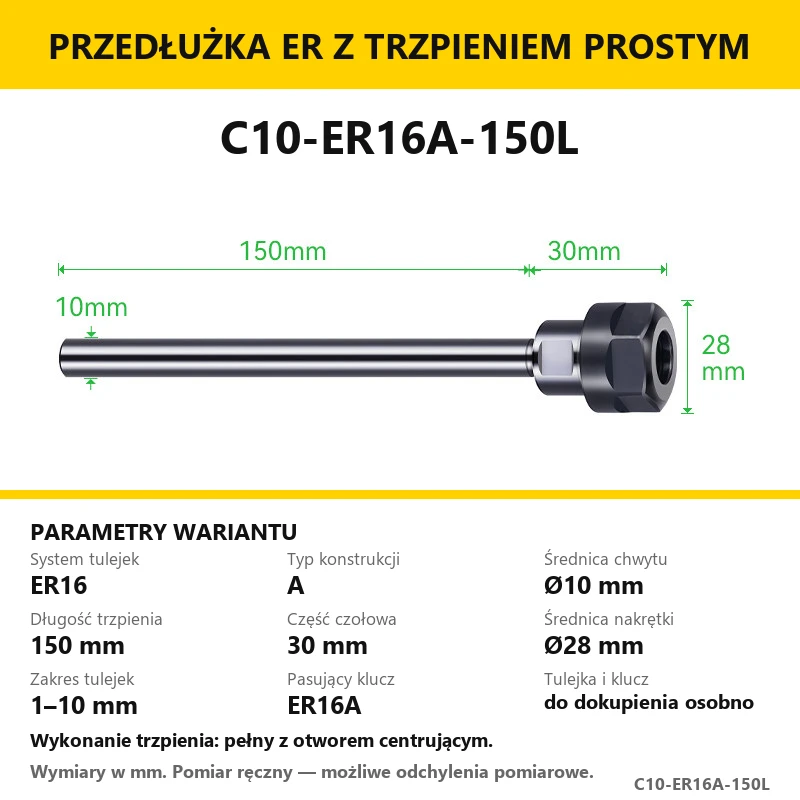

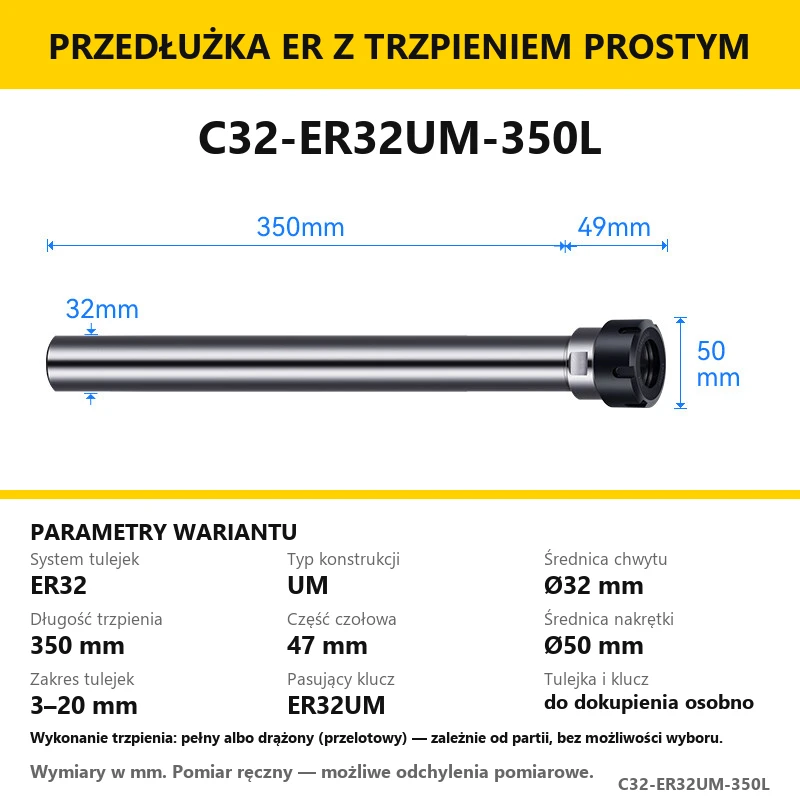

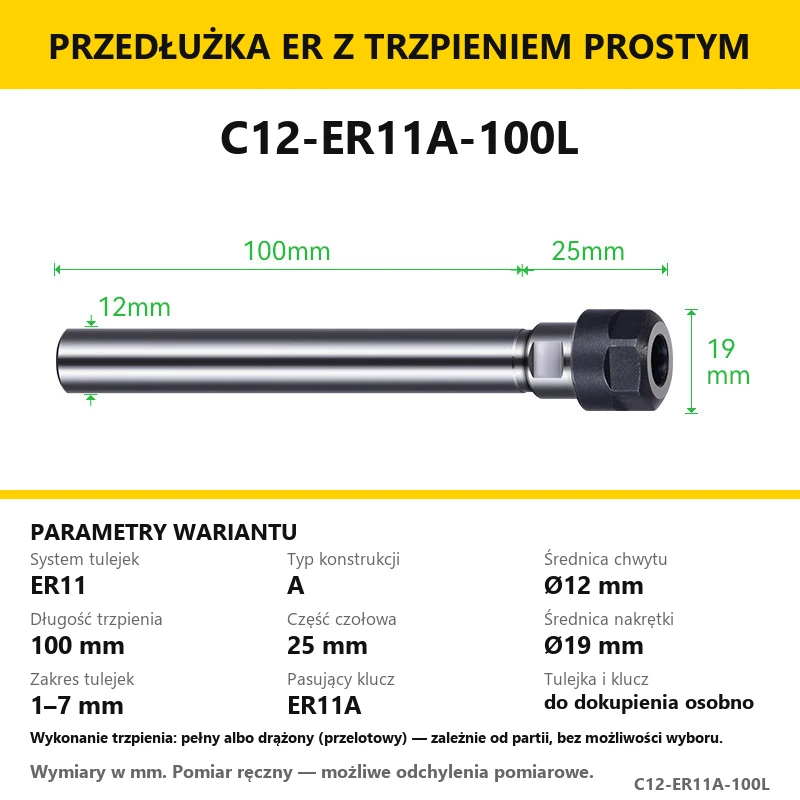

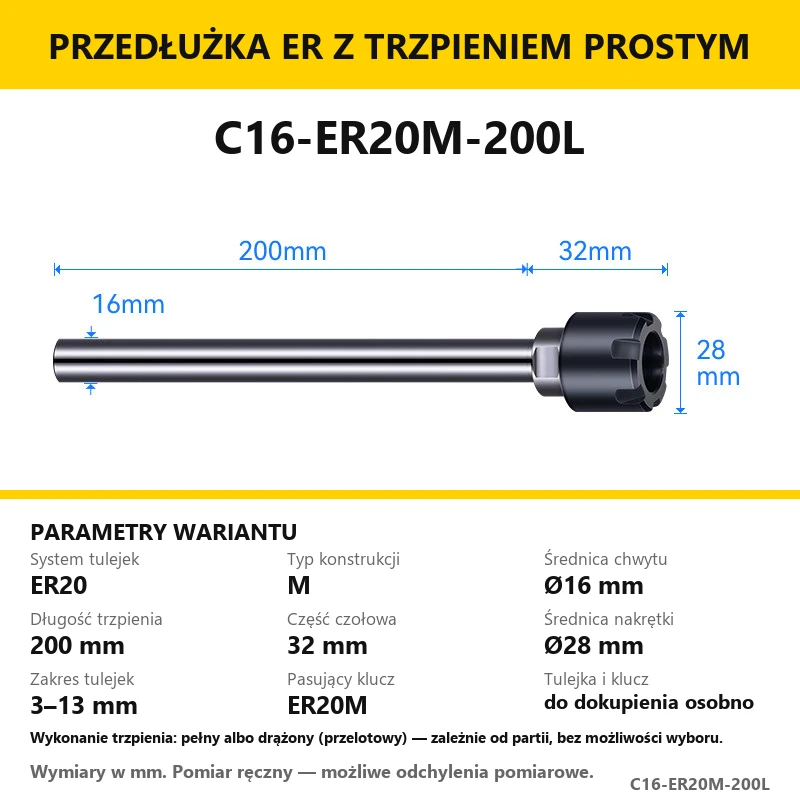

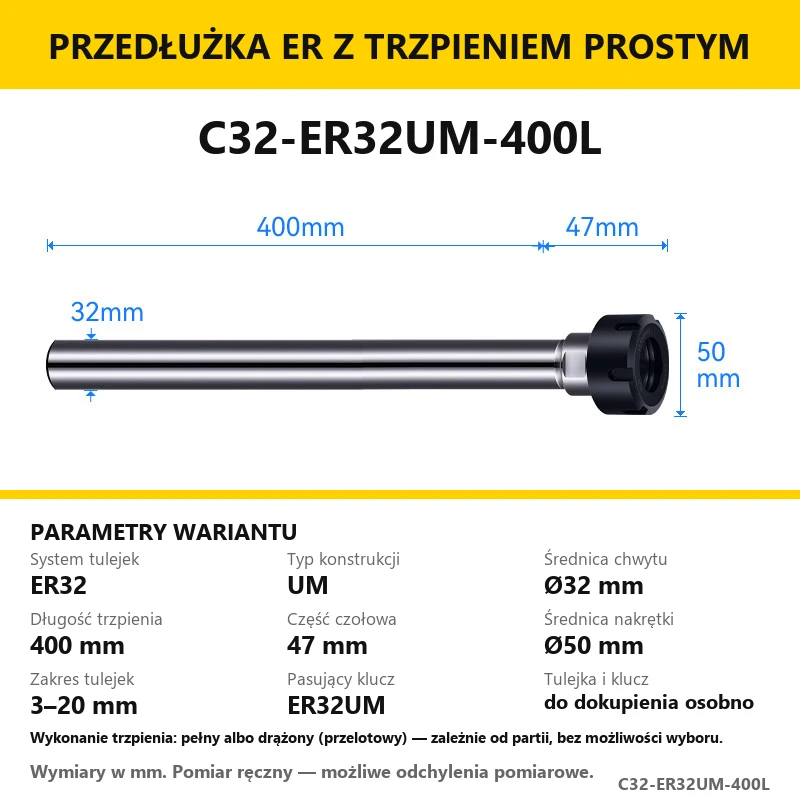

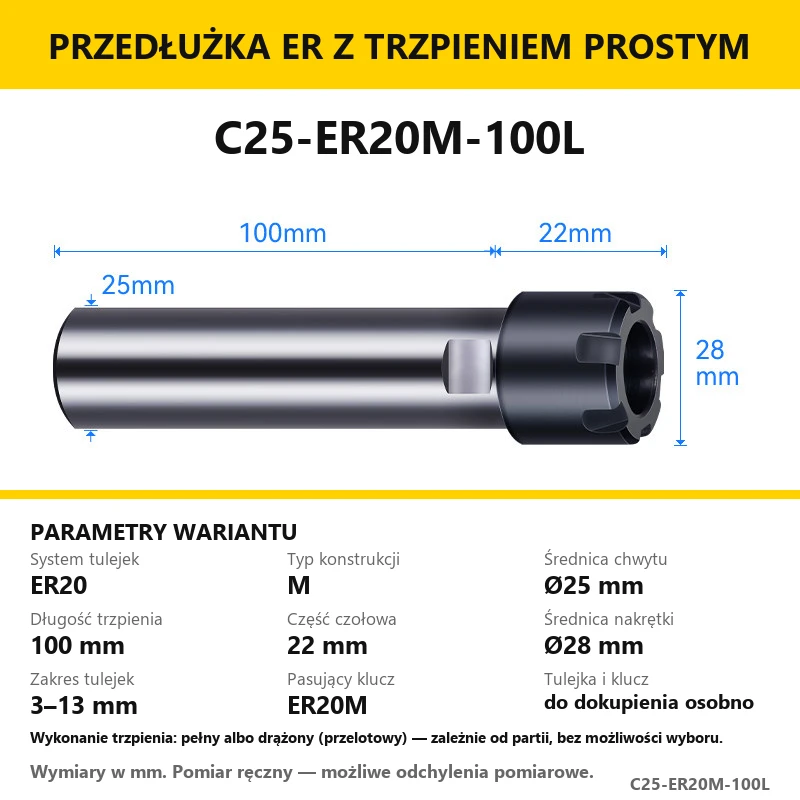

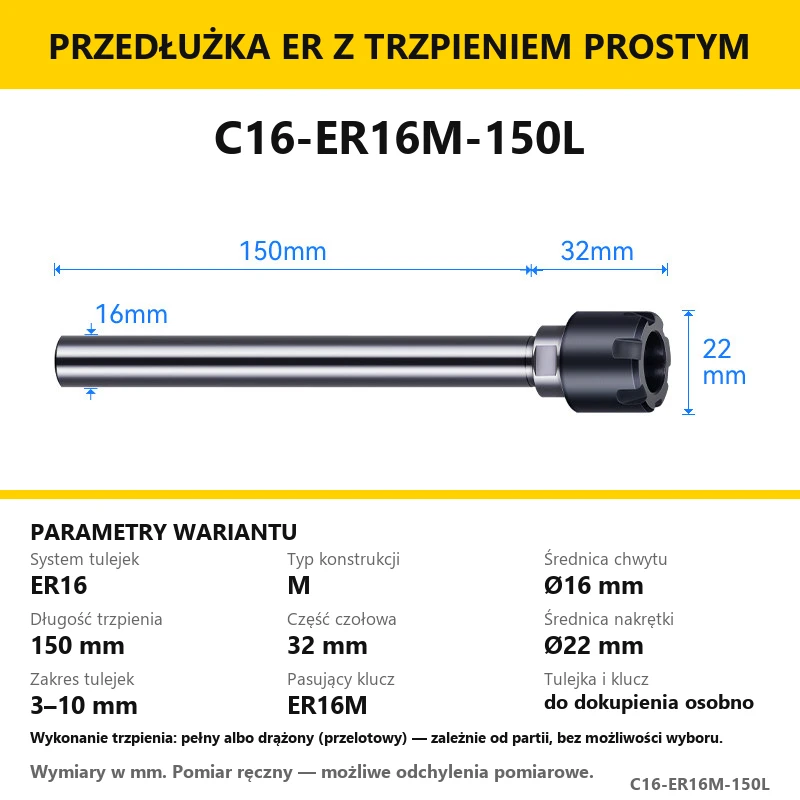

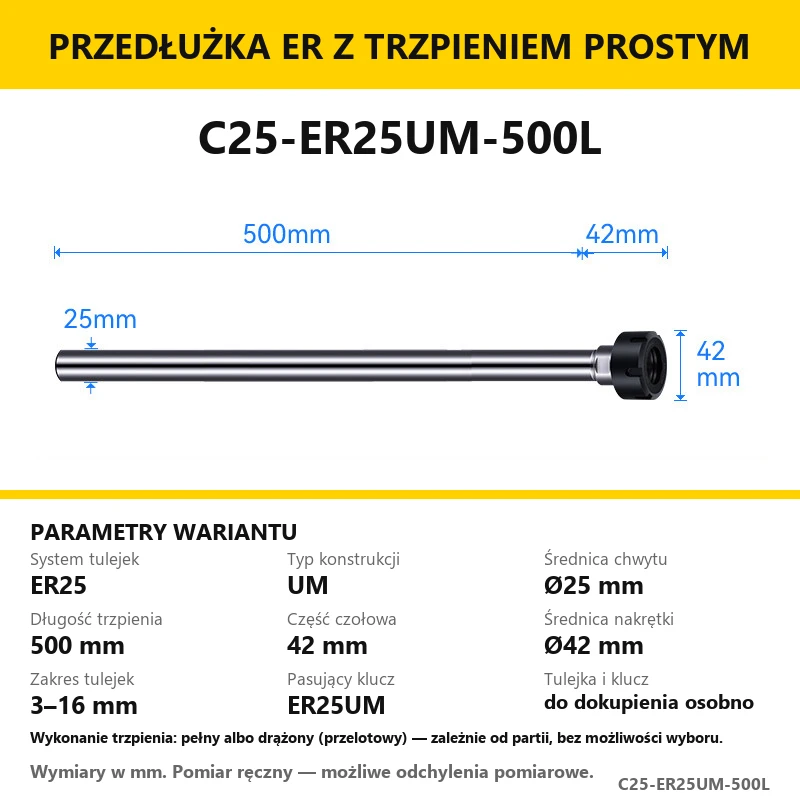

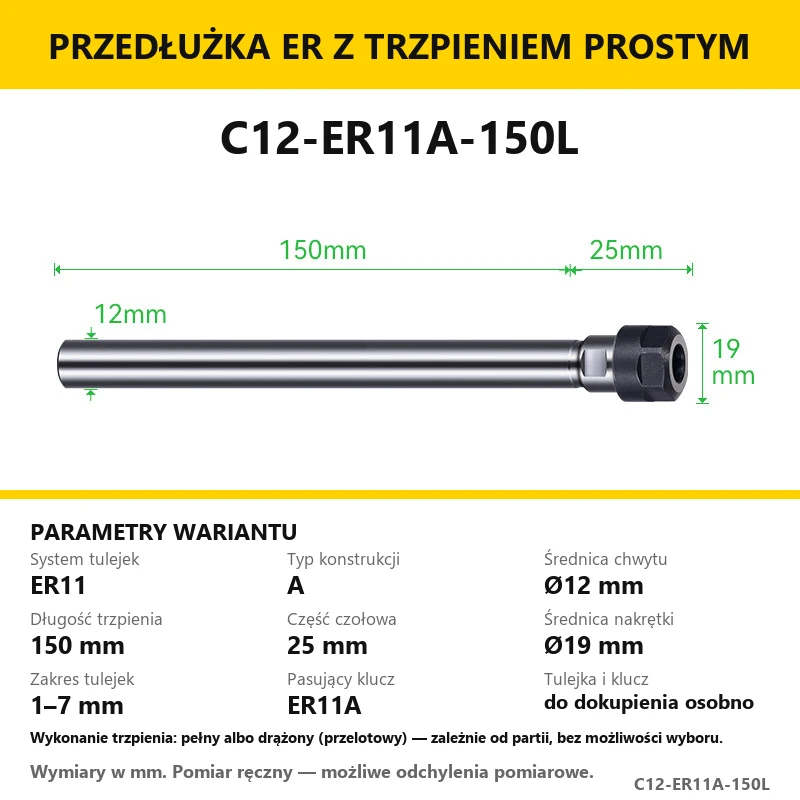

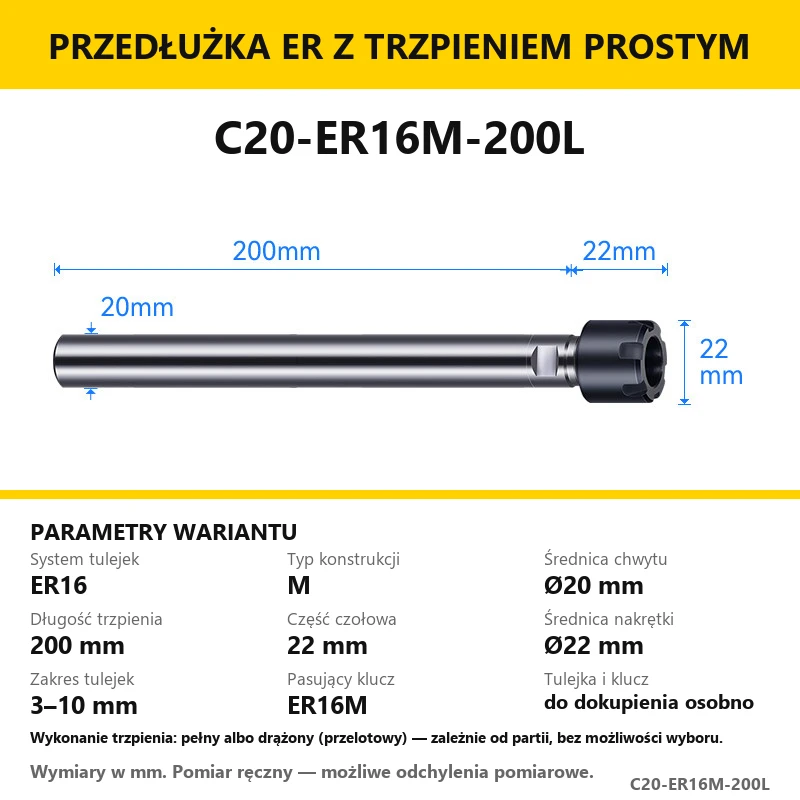

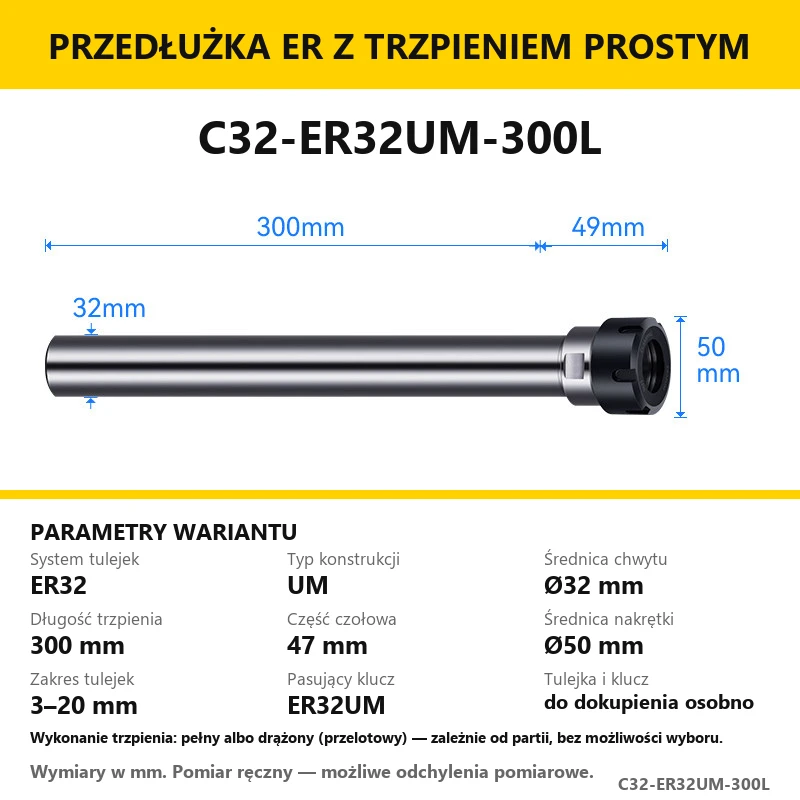

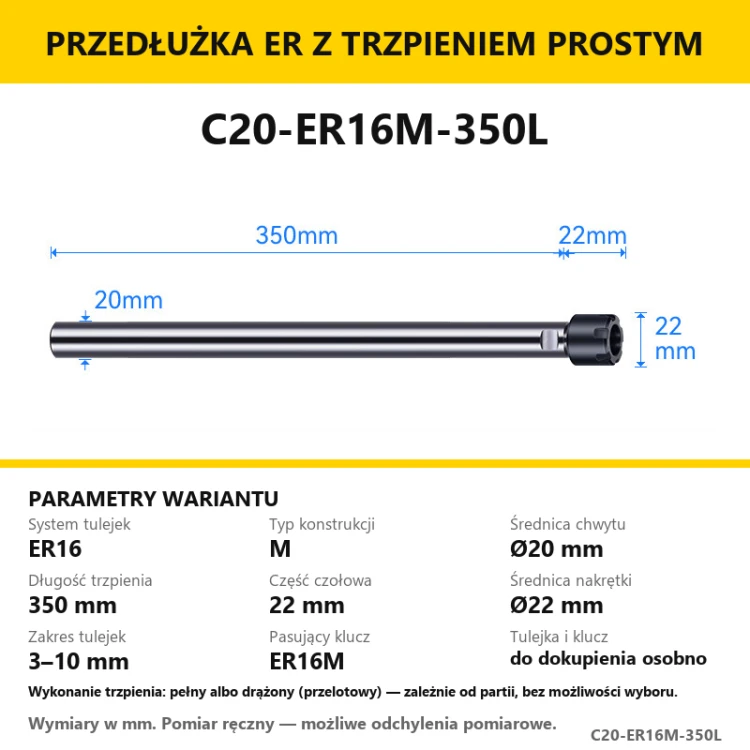

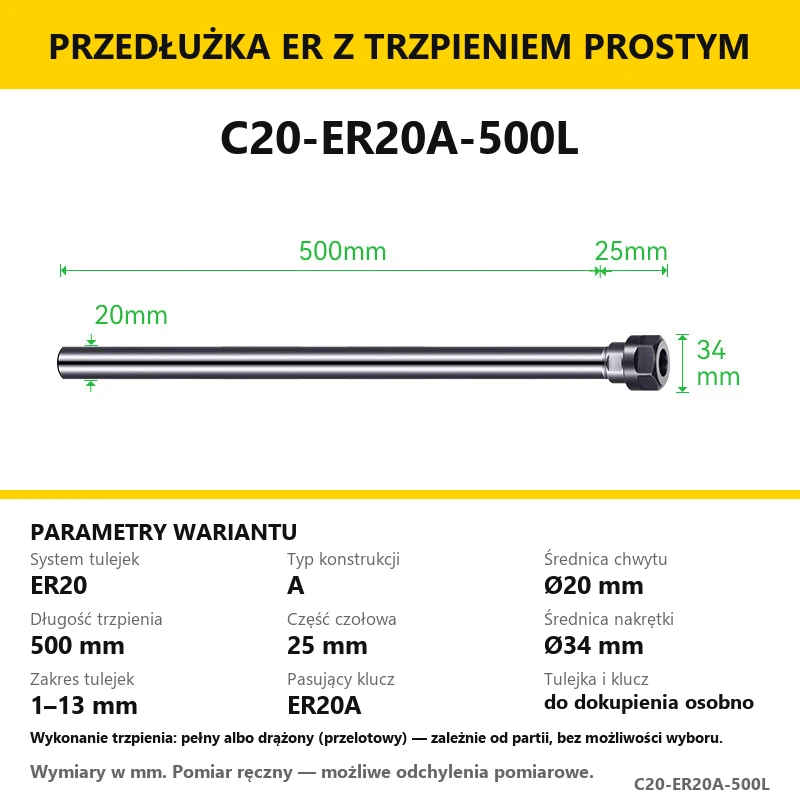

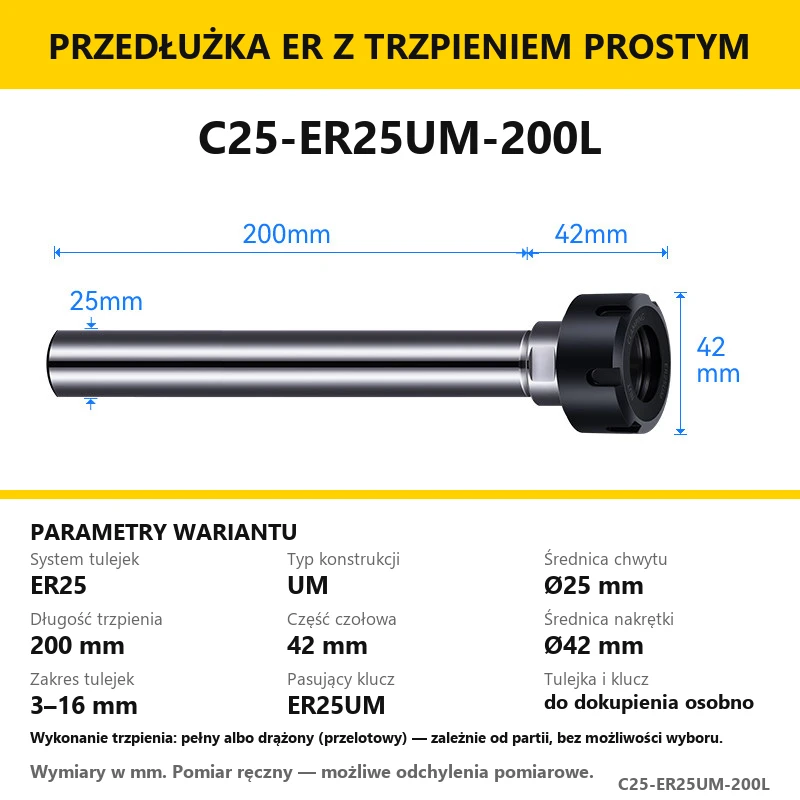

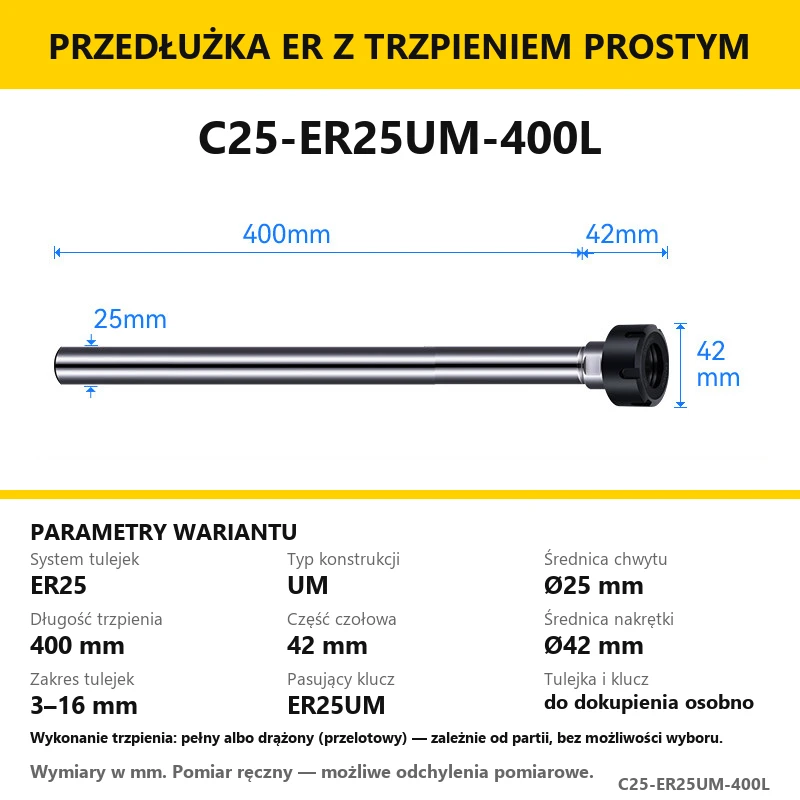

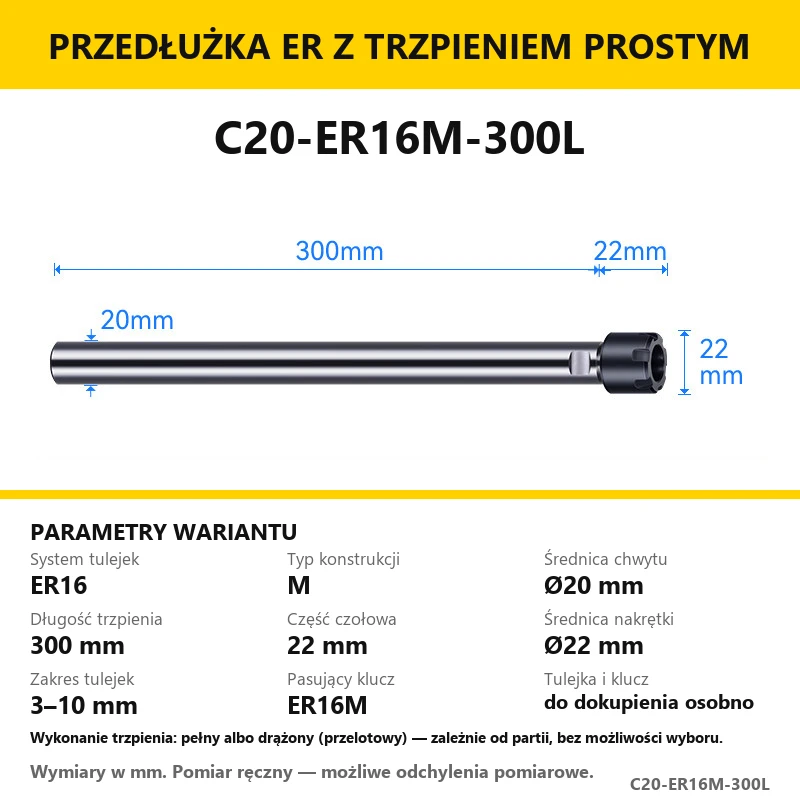

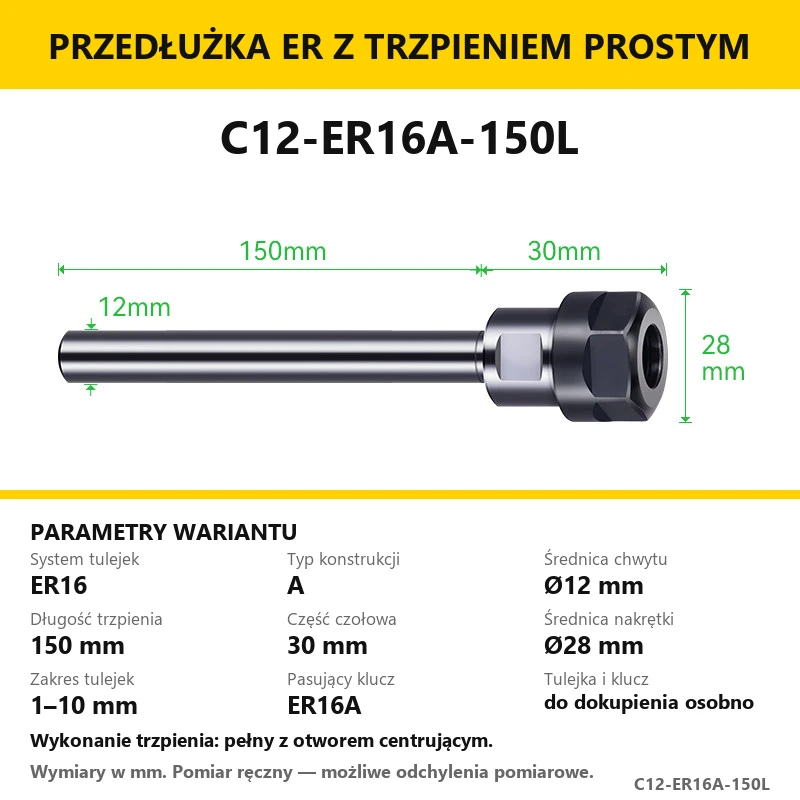

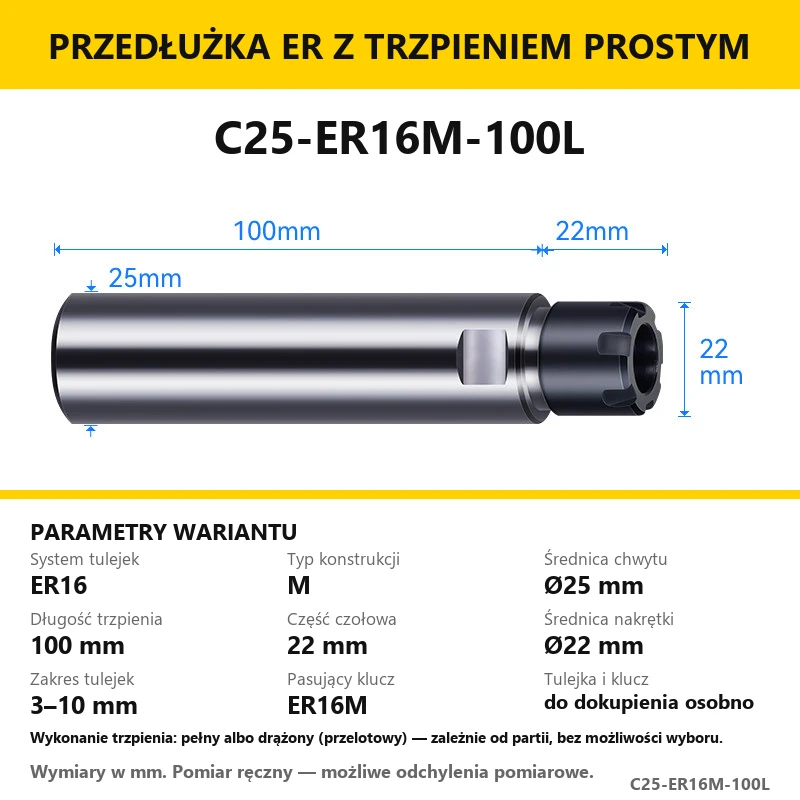

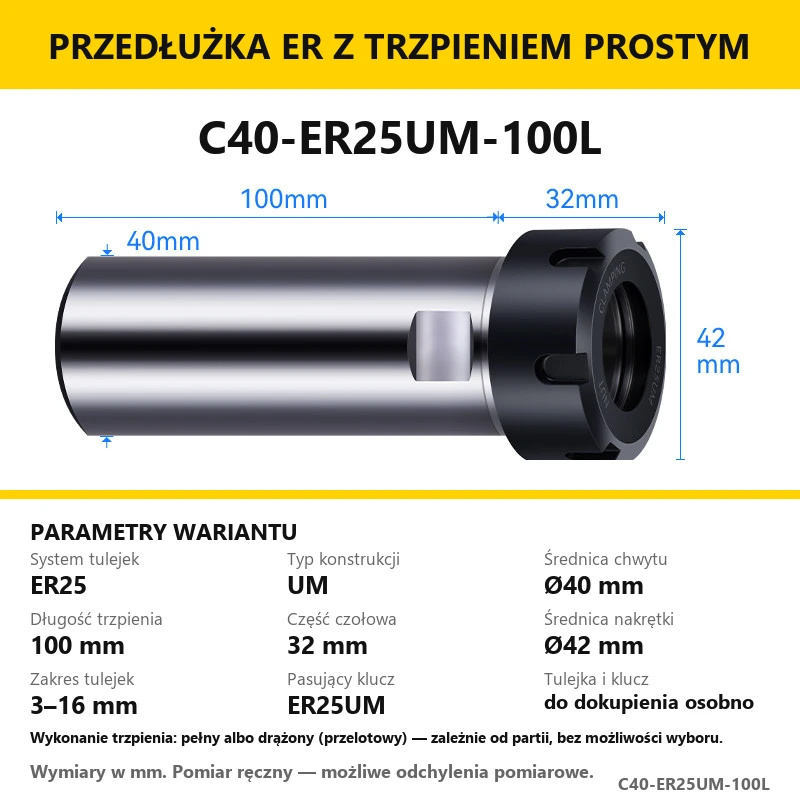

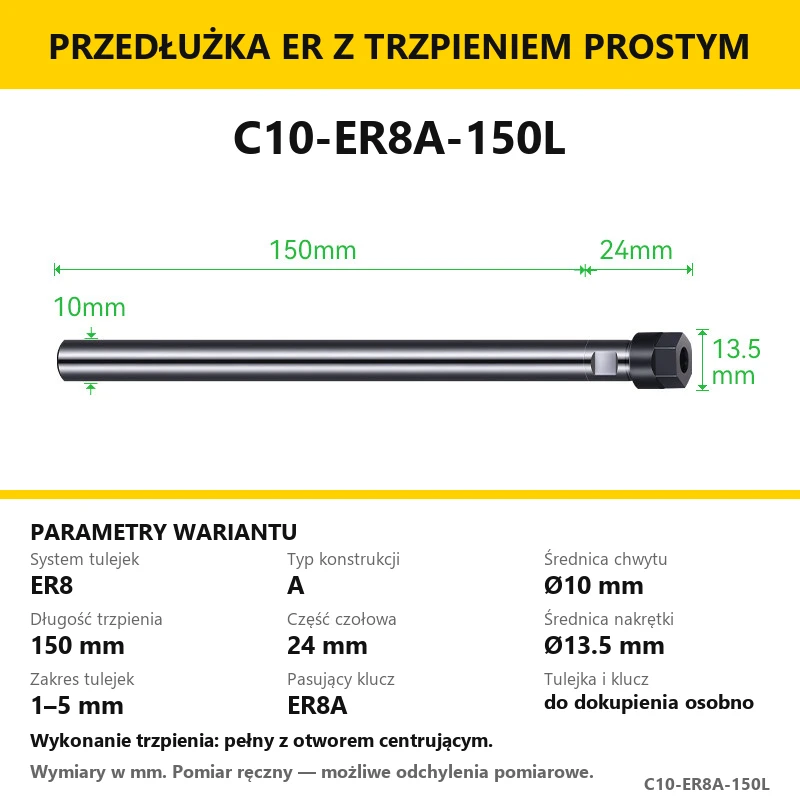

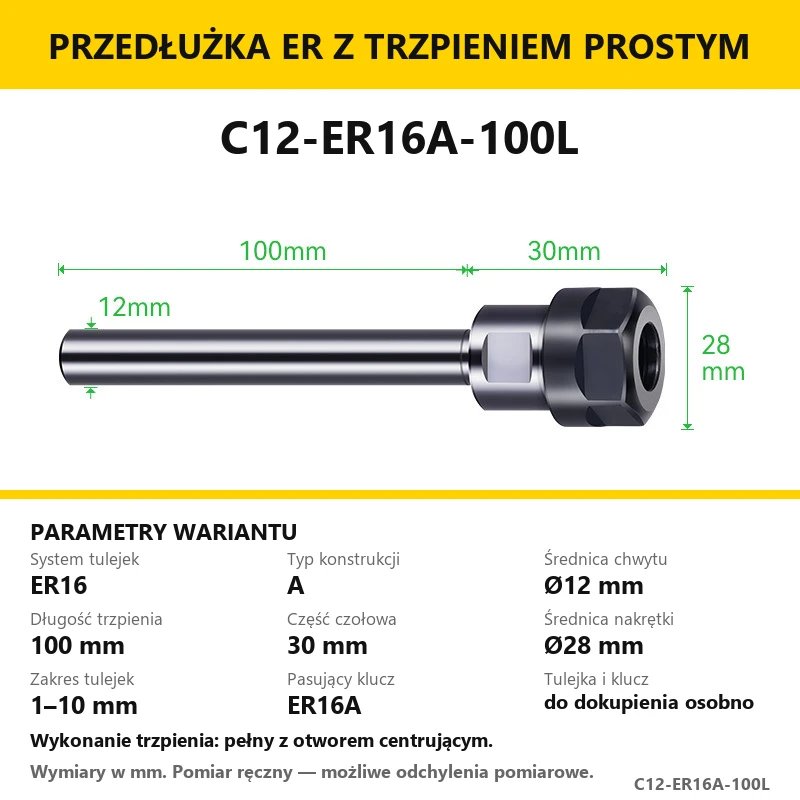

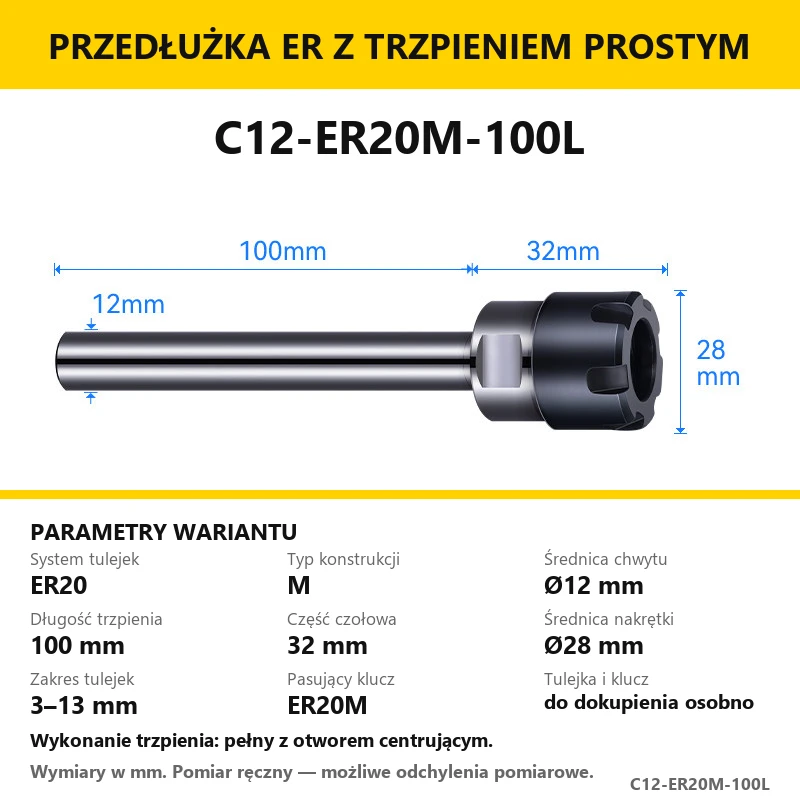

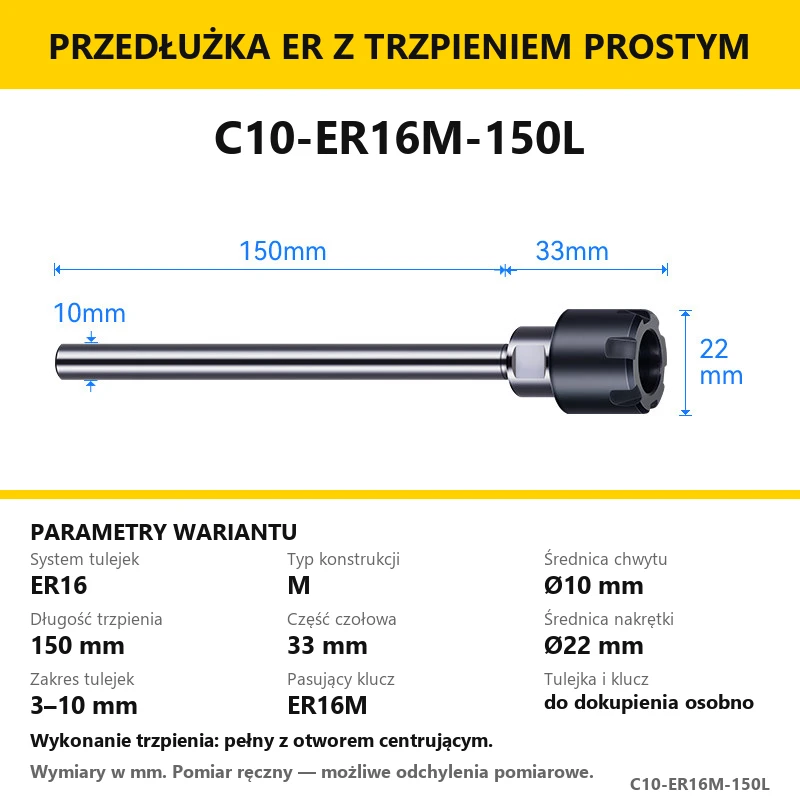

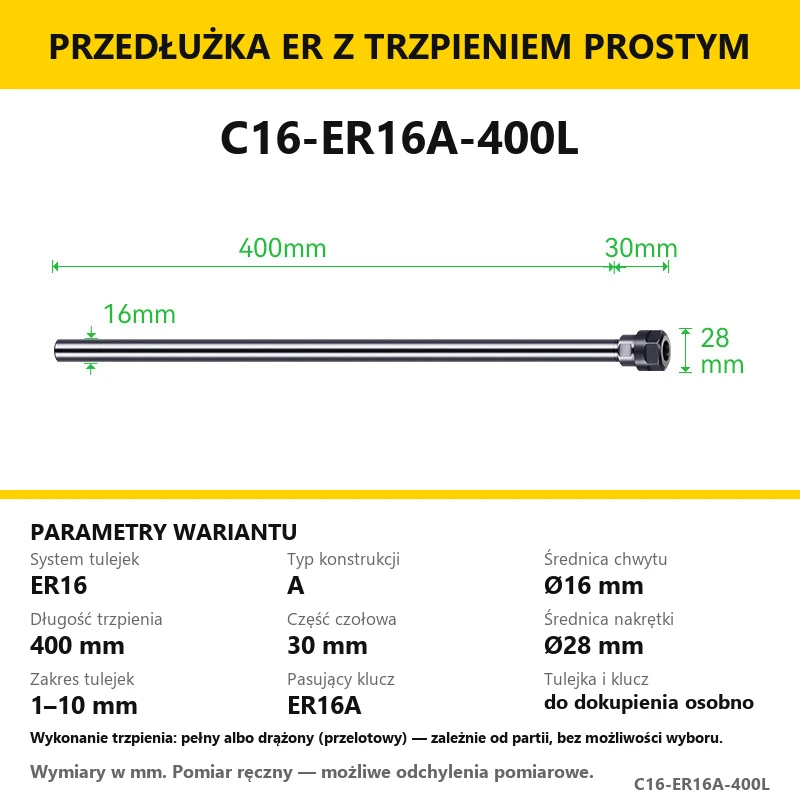

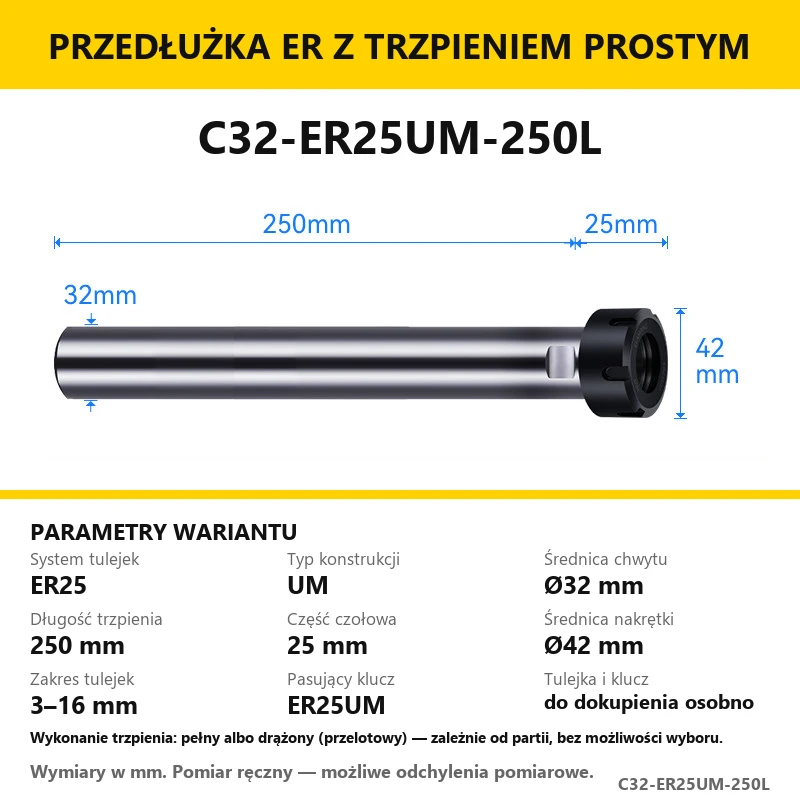

- prosty trzpień walcowy o średnicy i długości podanej bezpośrednio na grafice wariantu;
- czytelne rozdzielenie długości trzpienia, części czołowej i średnicy nakrętki.
Dłuższy wysięg zmniejsza sztywność całego układu. Parametry skrawania trzeba dobrać do długości wysunięcia, średnicy trzpienia, materiału obrabianego, średnicy narzędzia i sposobu zamocowania. Przy wymagającej obróbce należy ograniczyć wysięg do niezbędnego minimum, sprawdzić bicie zestawu oraz wykonać próbę przy bezpiecznych parametrach.
2. Jak dobrać właściwą opcję
Dobór rozpocznij od systemu tulejek, ponieważ ER8, ER11, ER16, ER20, ER25, ER32 i ER40 różnią się zakresem mocowania oraz gabarytami części czołowej. Następnie wybierz średnicę trzpienia pasującą do oprawki bazowej. Długość trzpienia określa zasięg, natomiast wymiar części czołowej pokazuje przestrzeń zajmowaną przez element przed nakrętką.
Najbezpieczniej dobierać produkt w podanej kolejności: system ER, typ A/M/UM, średnica chwytu, długość trzpienia, średnica nakrętki, zakres tulejek i klucz. Nie należy zakładać zamienności nakrętek ani kluczy tylko dlatego, że dwie opcje korzystają z tego samego systemu ER. Litera konstrukcji jest częścią specyfikacji i musi zgadzać się z wybranym wykonaniem.
| Krok | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| 1 | System tulejek ER | Wyznacza rodzinę tulejek oraz zakres średnic narzędzi. |
| 2 | Typ A, M lub UM | Określa wykonanie części czołowej, nakrętkę i pasujący klucz. |
| 3 | Średnica trzpienia | Musi odpowiadać zakresowi oprawki lub uchwytu bazowego. |
| 4 | Długość trzpienia | Wpływa na zasięg, sztywność i możliwe drgania układu. |
| 5 | Średnica nakrętki | Musi zmieścić się w dostępnej przestrzeni przy detalu. |
| 6 | Zakres tulejek | Musi obejmować średnicę chwytu montowanego narzędzia. |
| 7 | Wykonanie końca trzpienia | Sprawdź informację przypisaną do konkretnej opcji. |

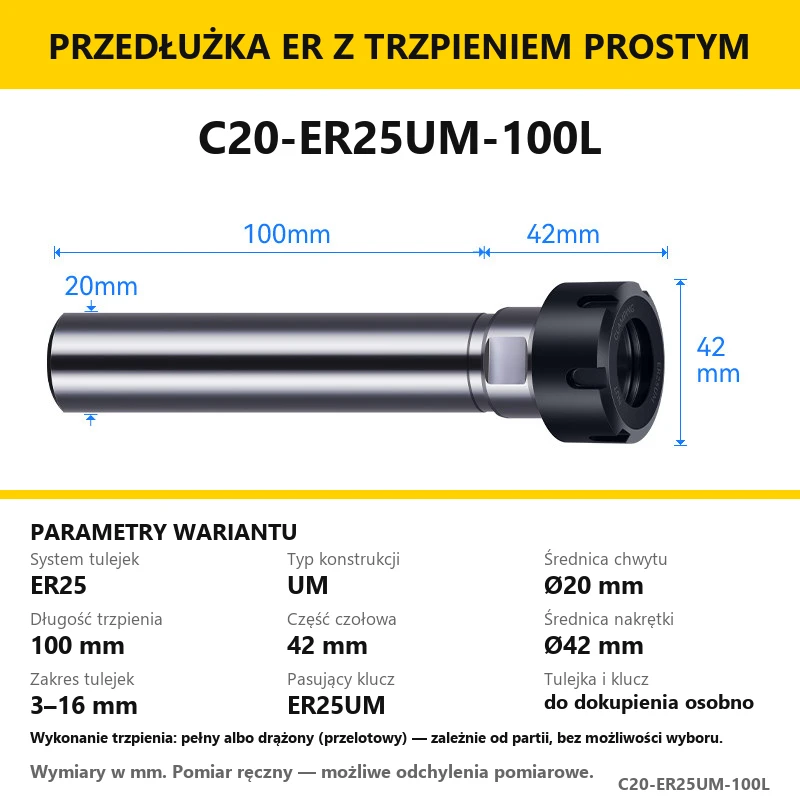

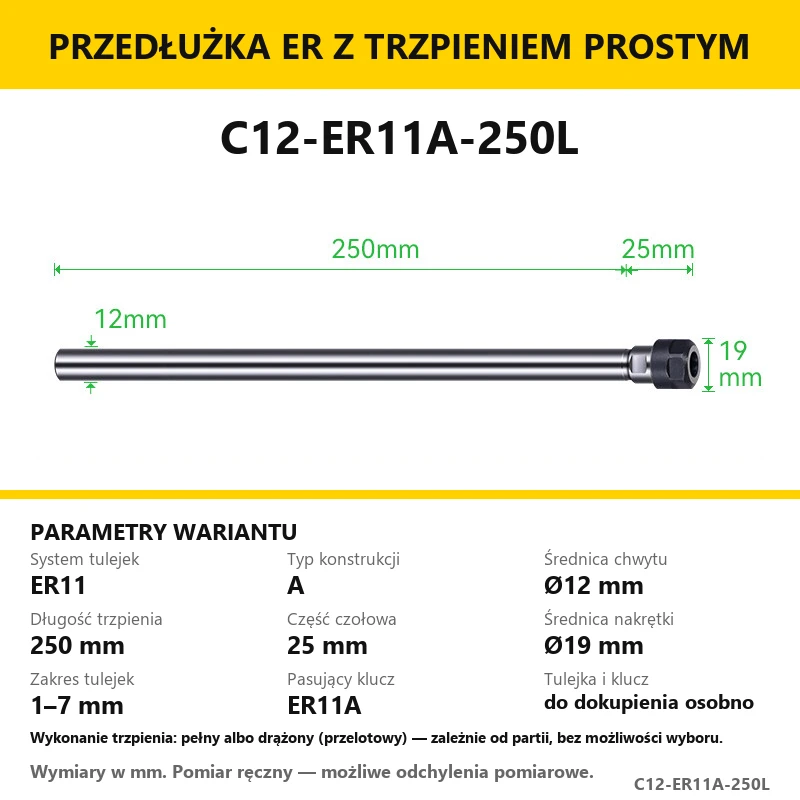

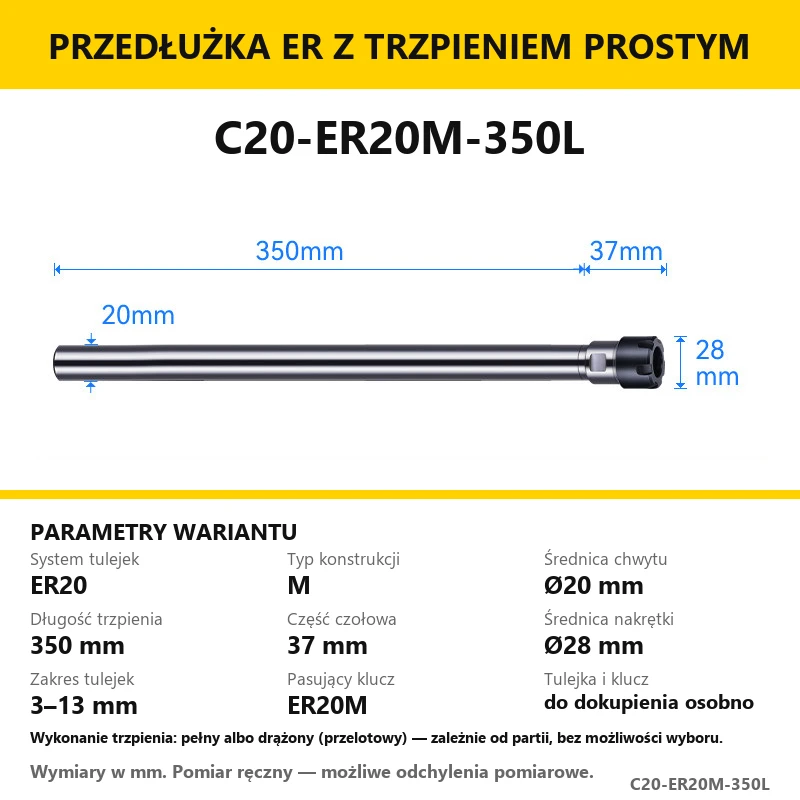

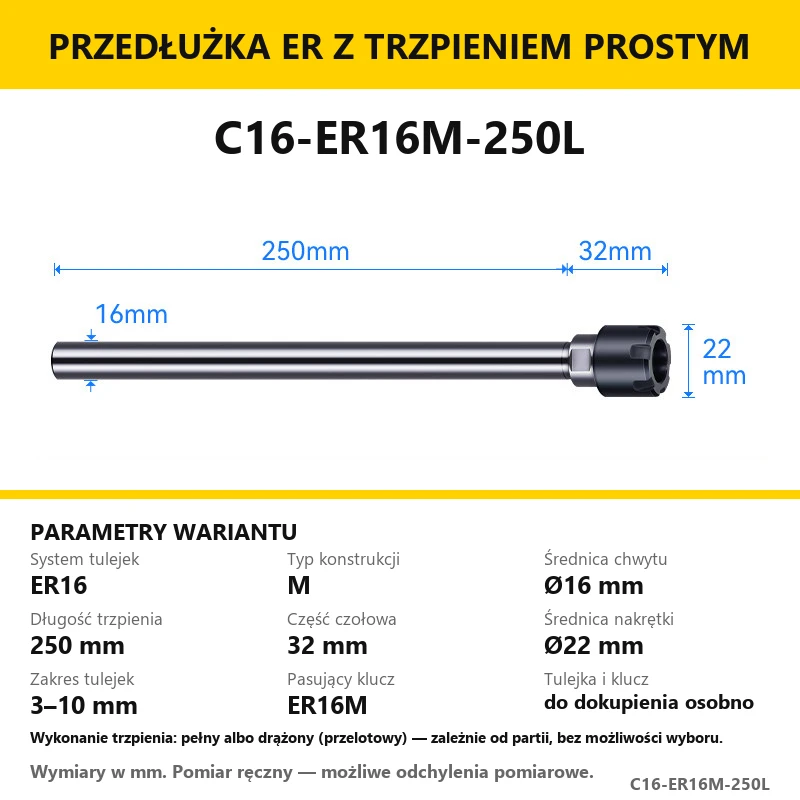

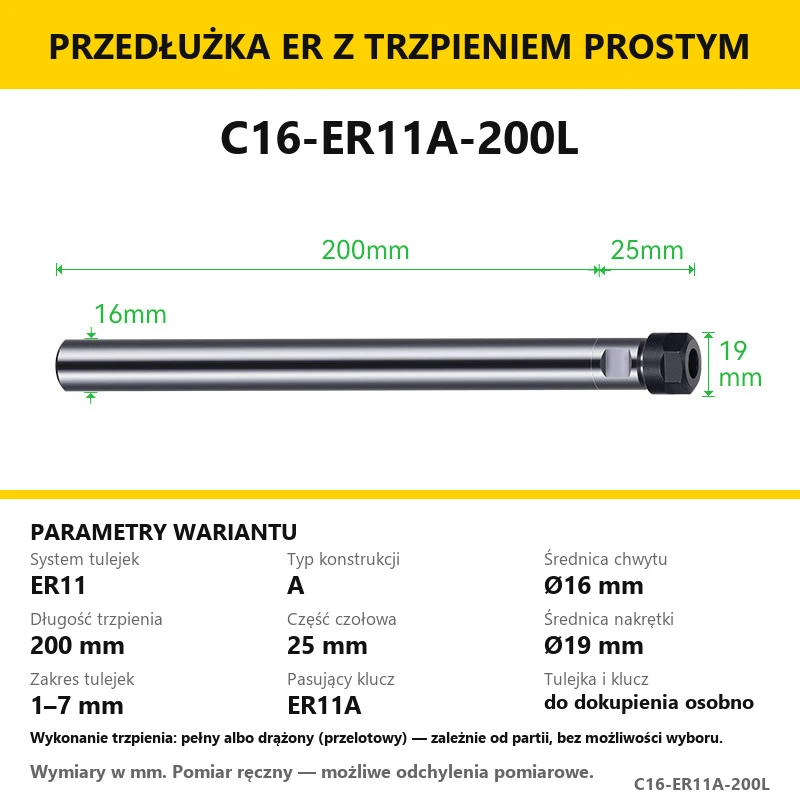

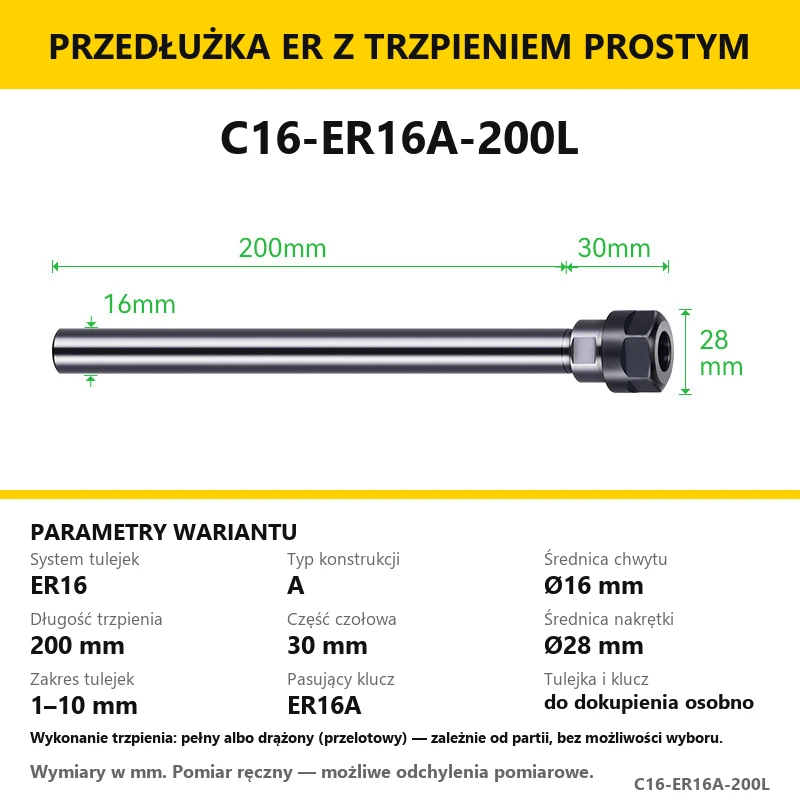

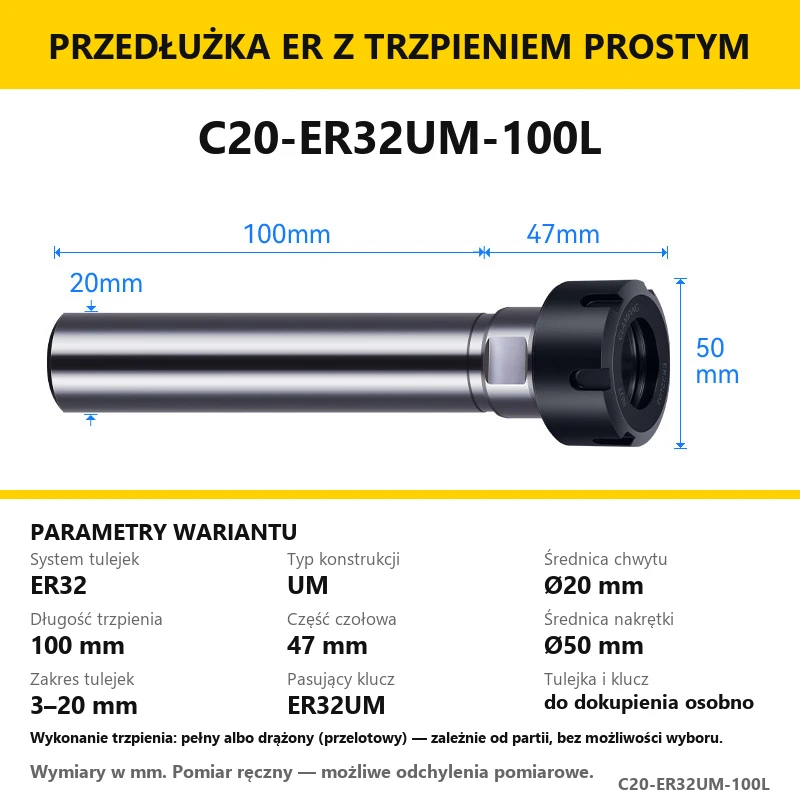

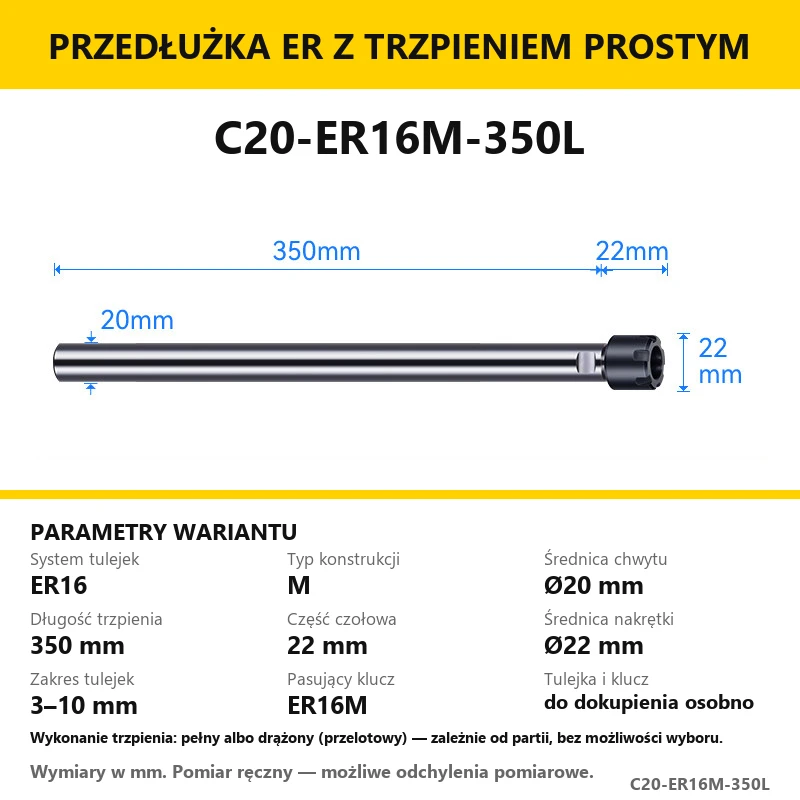

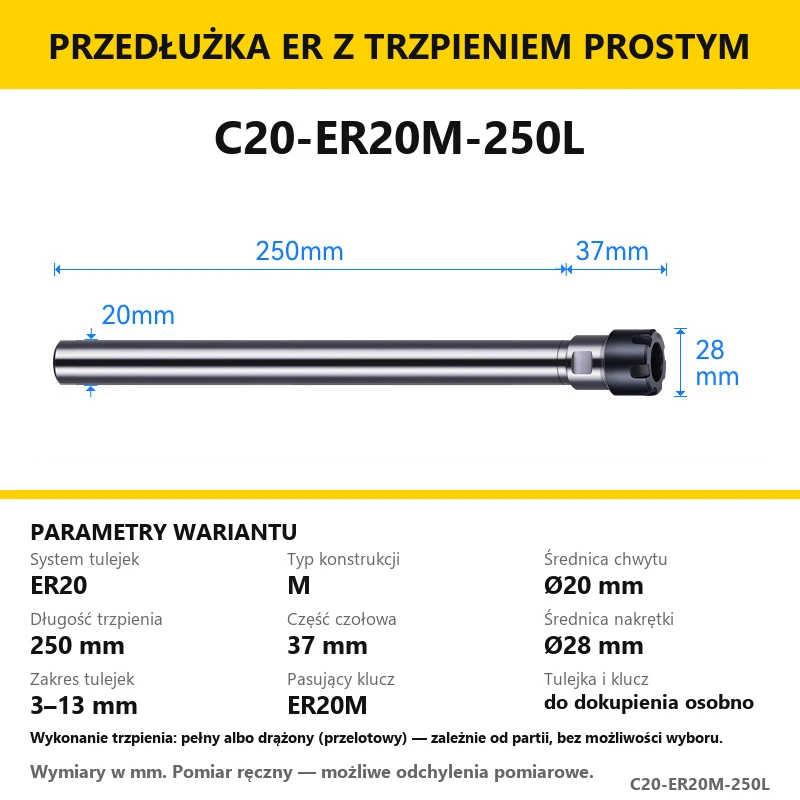

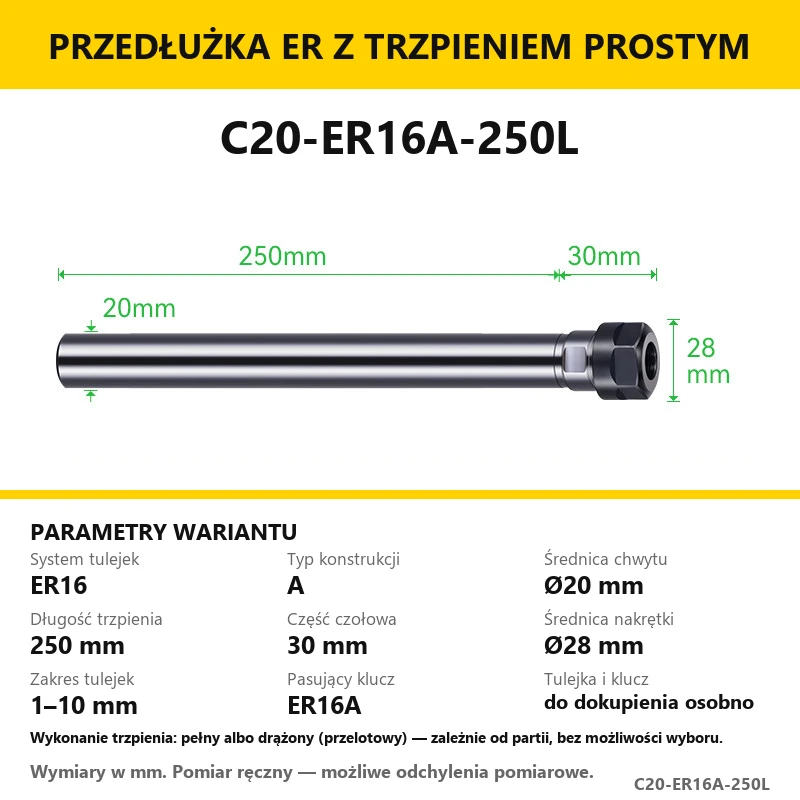

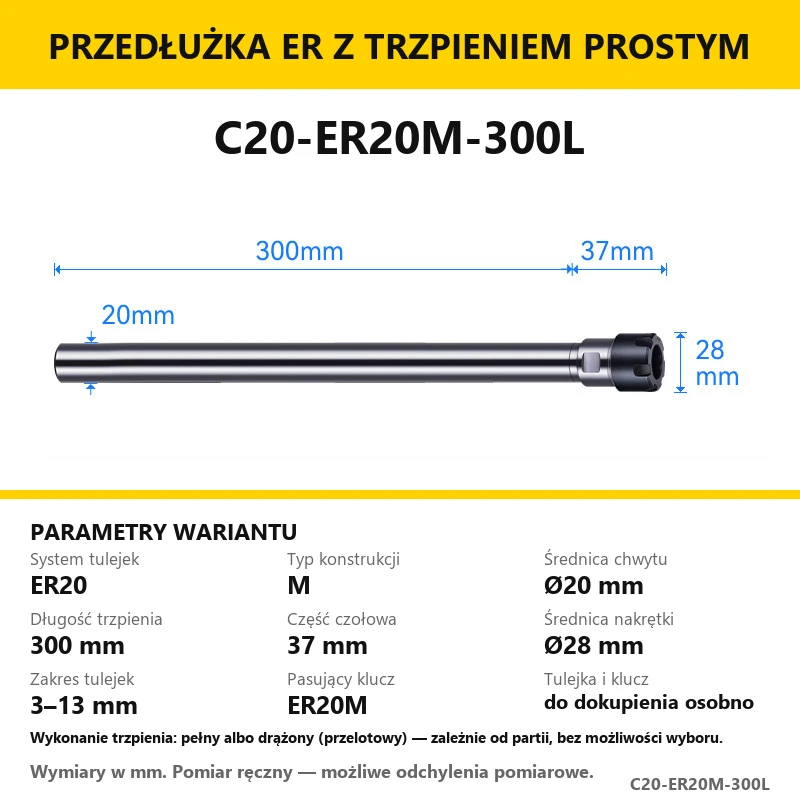

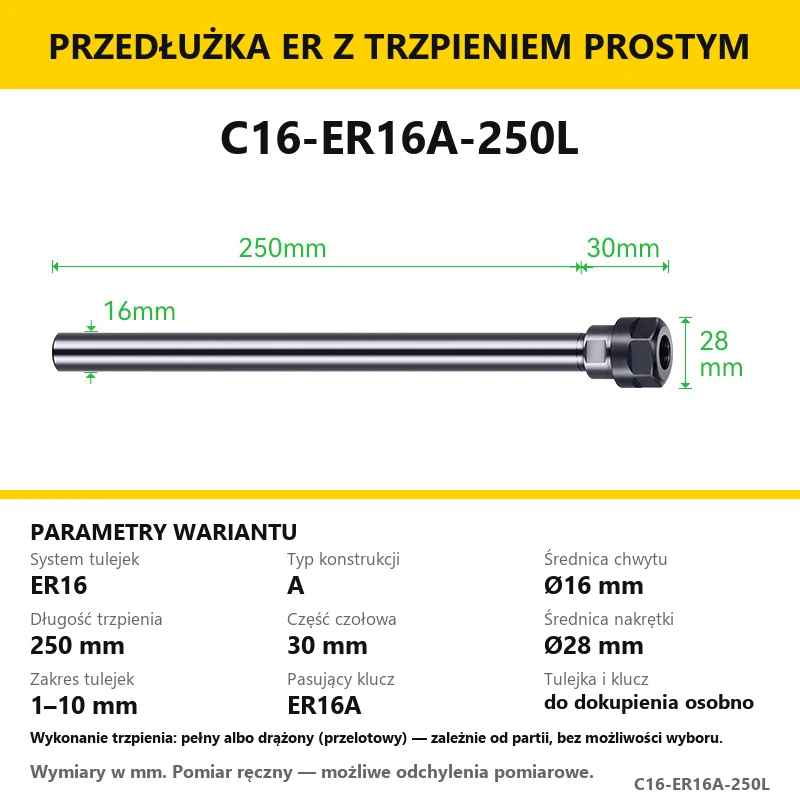

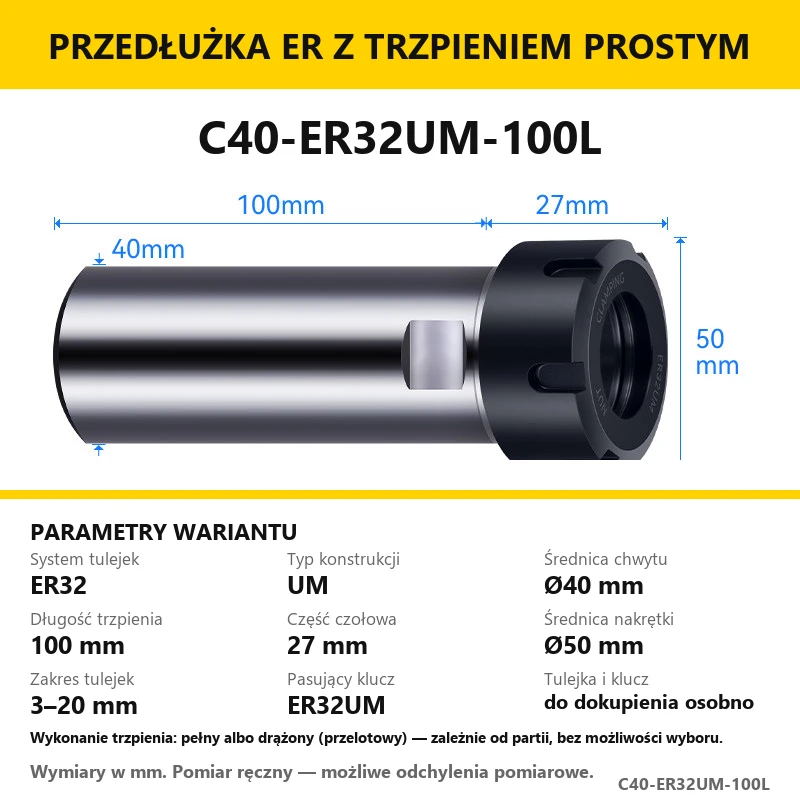

Wymiary są podane w milimetrach. Grafika wybranej opcji jest nadrzędnym miejscem kontroli jej parametrów. Jeśli kod, rozmiar oprawki bazowej albo dostępna przestrzeń nie są pewne, przed zakupem należy wykonać pomiar rzeczywistego układu mocowania.
3. Jak czytać oznaczenie
Kod opcji jest zbudowany z kolejnych informacji technicznych. Pierwszy człon rozpoczynający się literą C podaje nominalną średnicę prostego trzpienia. Następnie znajduje się system ER i — zależnie od konstrukcji — litera A, M albo UM. Ostatni człon zakończony literą L określa nominalną długość trzpienia. Takie oznaczenie ułatwia szybkie porównanie opcji, ale nie zastępuje pełnej karty wymiarowej.
| Element kodu | Znaczenie | Kontrola przed zakupem |
|---|---|---|
| C + liczba | Nominalna średnica chwytu walcowego | Porównaj z zakresem mocowania oprawki bazowej. |
| ER + liczba | System tulejek zaciskowych | Dobierz tulejkę z tej samej rodziny ER. |
| A / M / UM | Typ konstrukcji części czołowej | Dobierz właściwą nakrętkę i klucz wskazany na karcie. |
| liczba + L | Nominalna długość trzpienia | Uwzględnij potrzebny zasięg i spadek sztywności. |

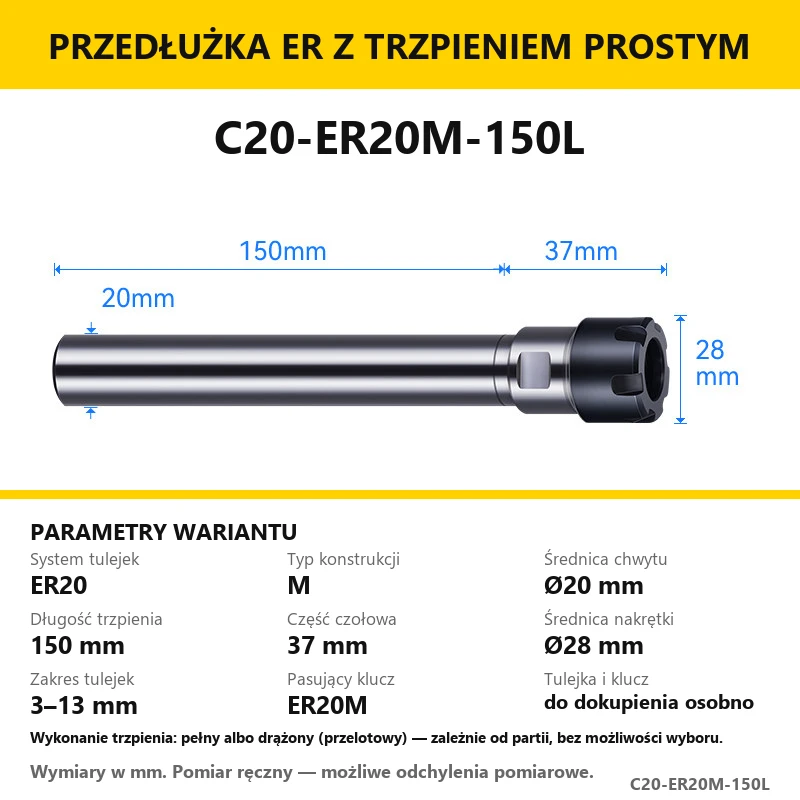

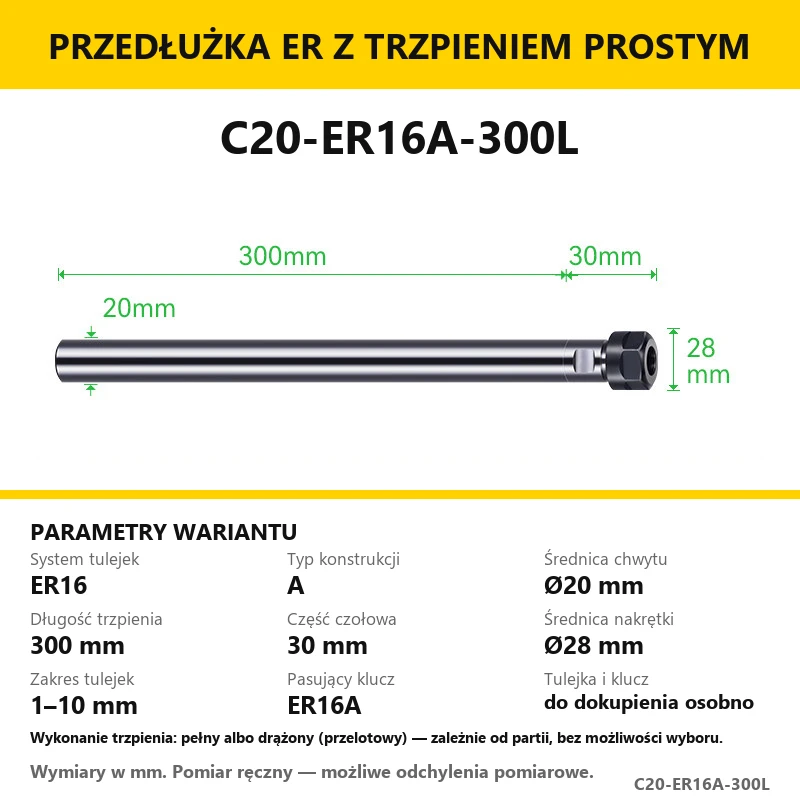

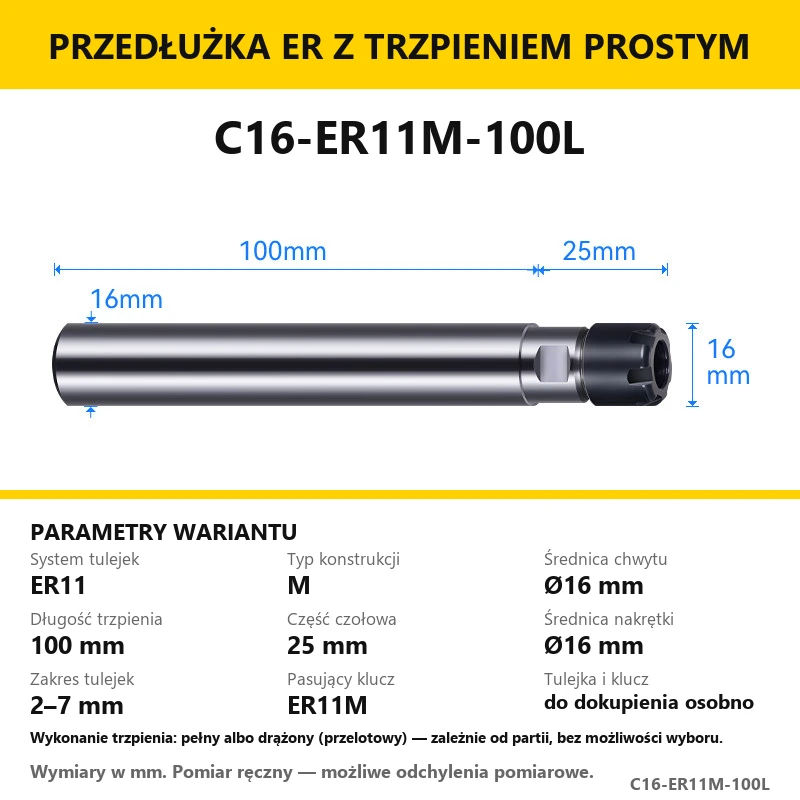

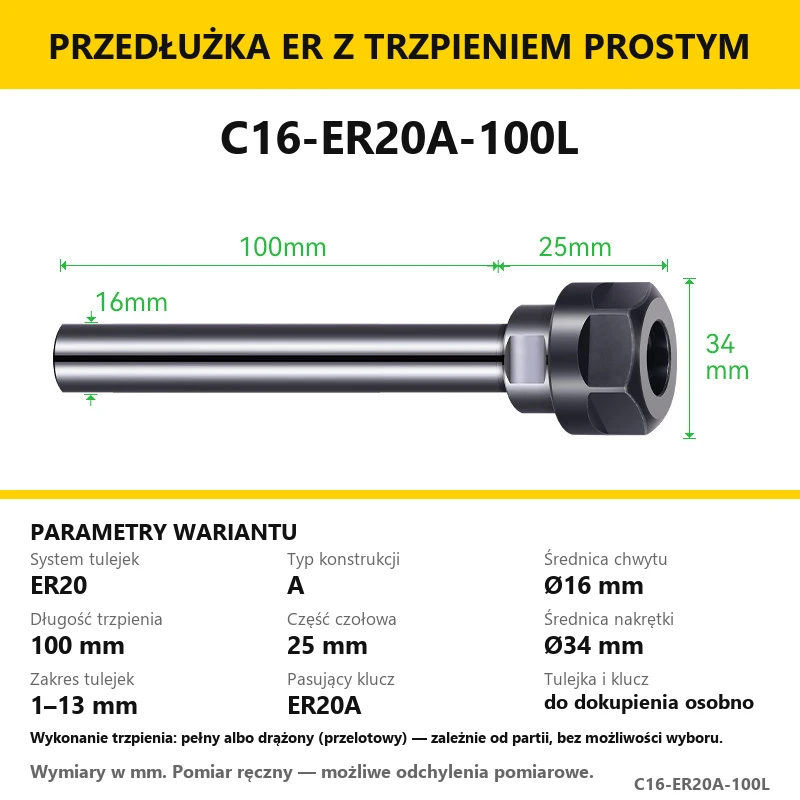

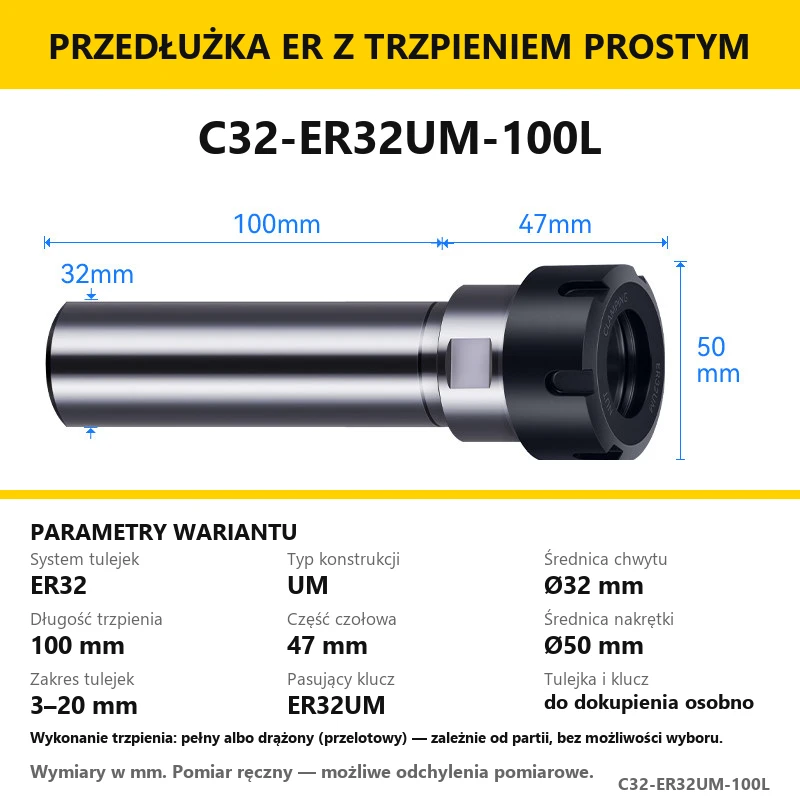

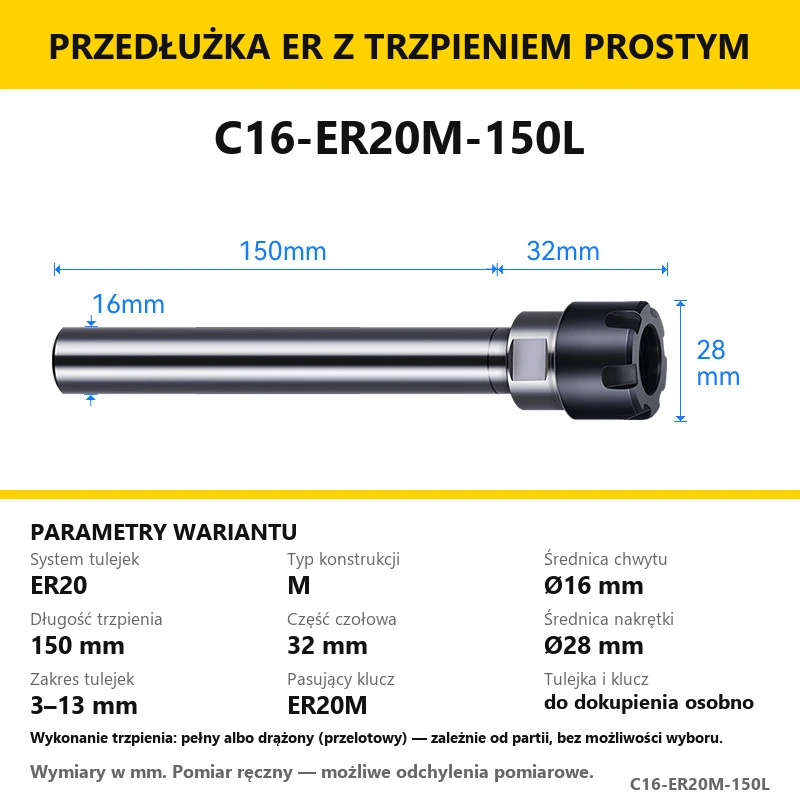

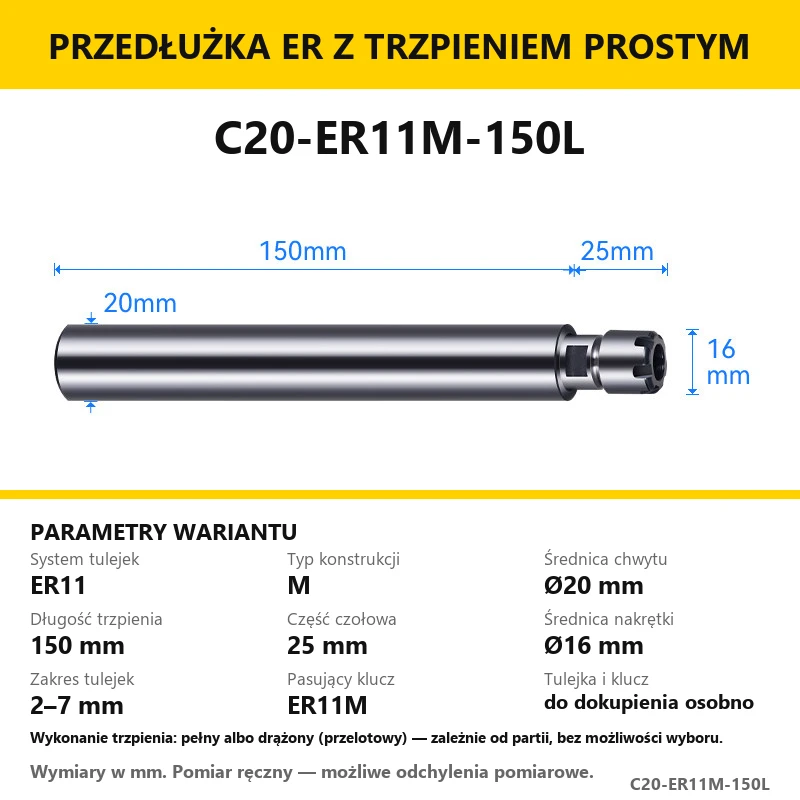

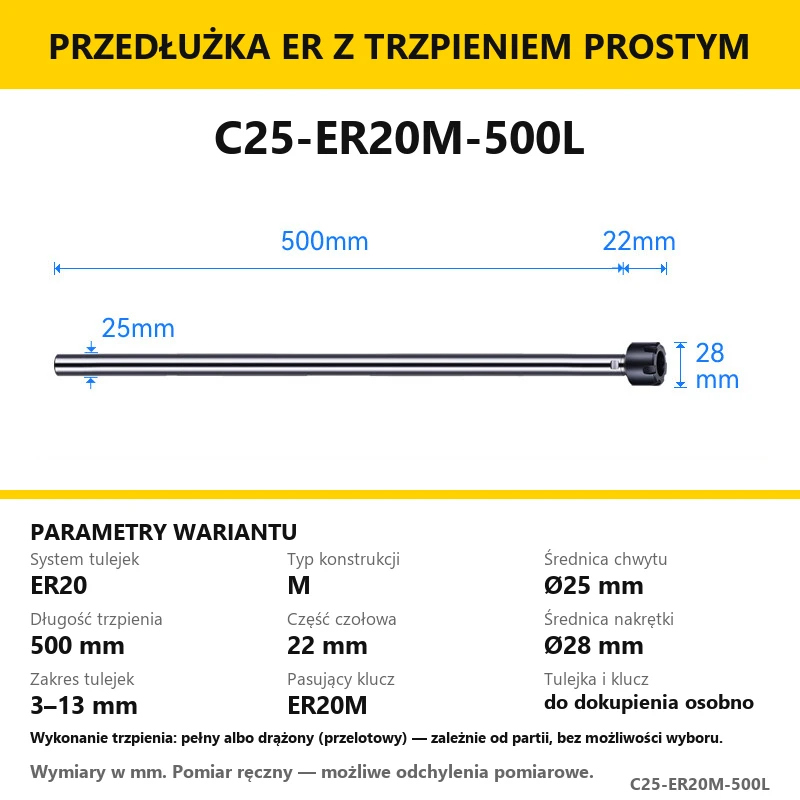

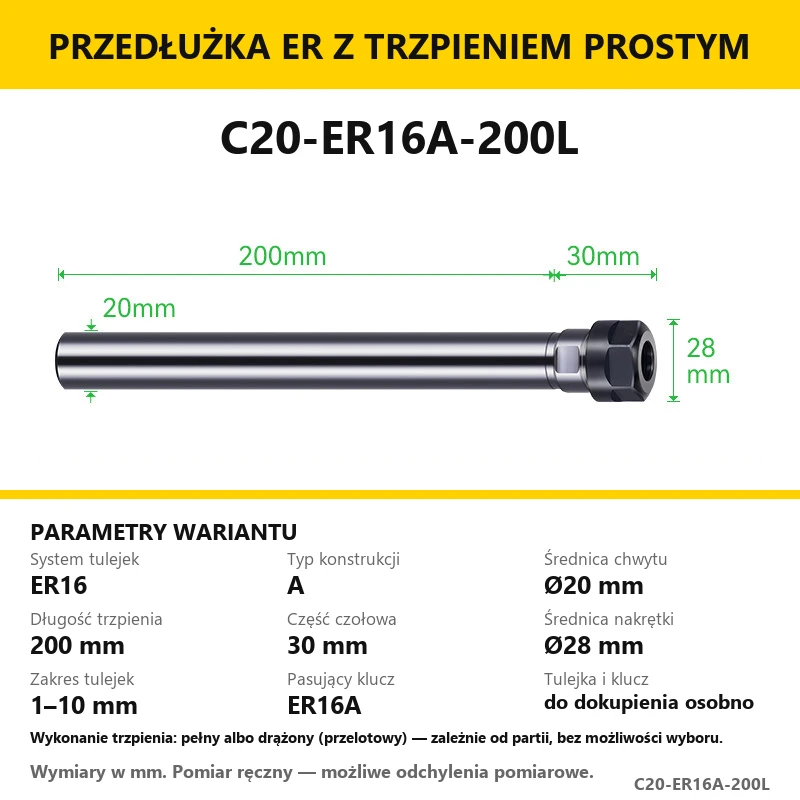

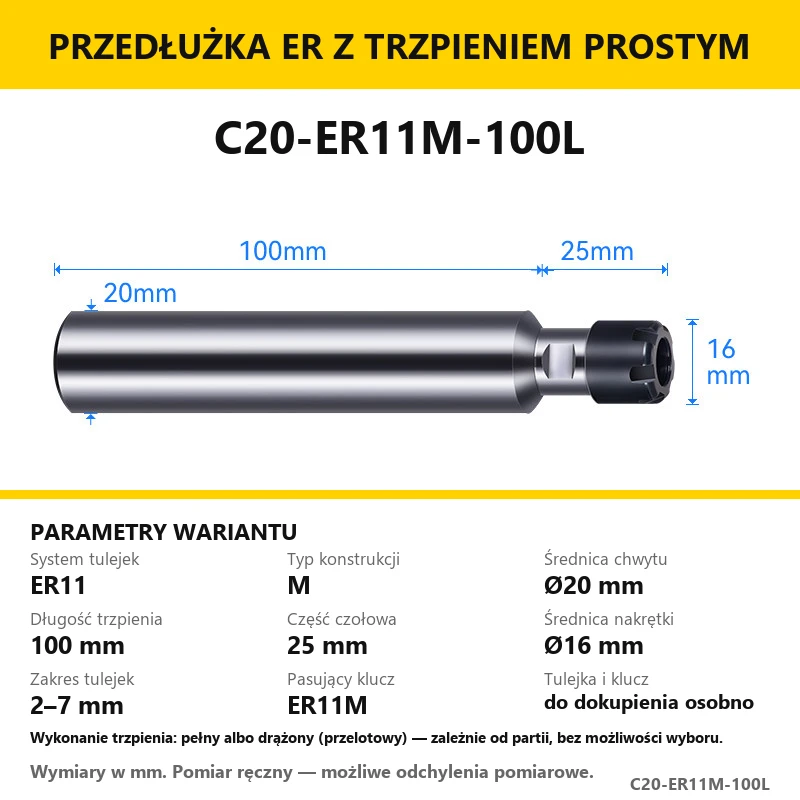

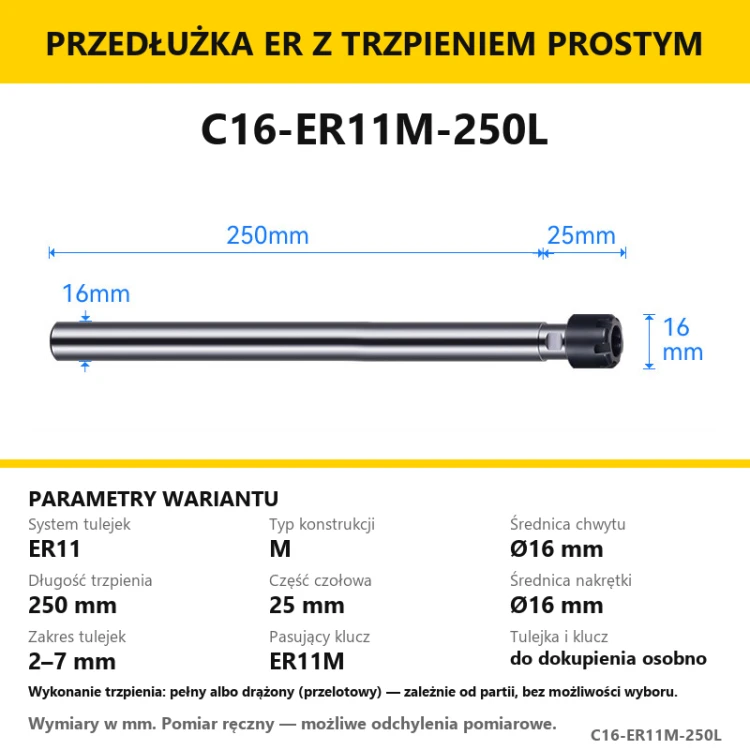

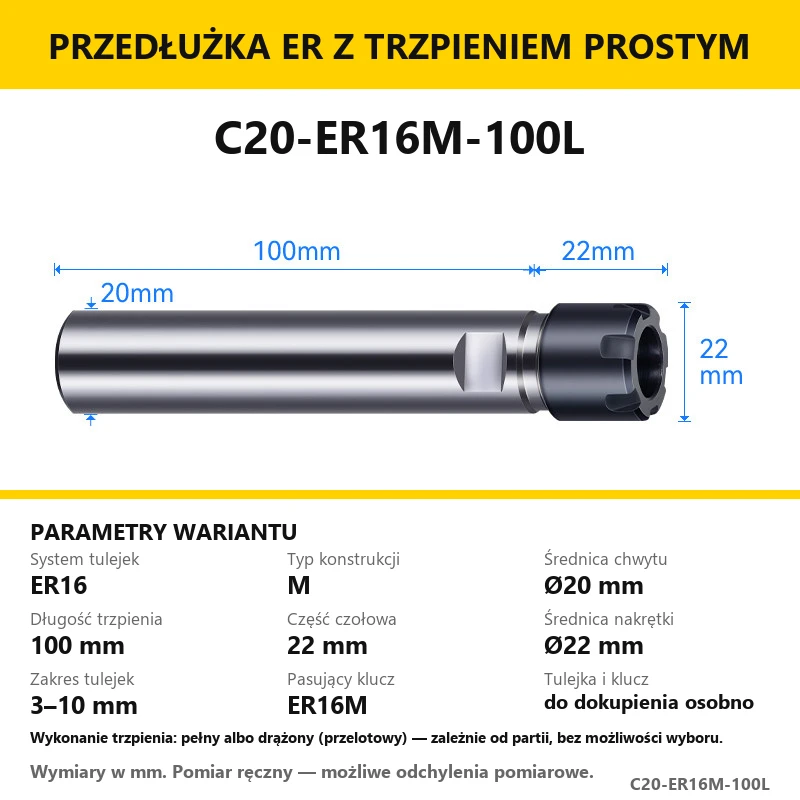

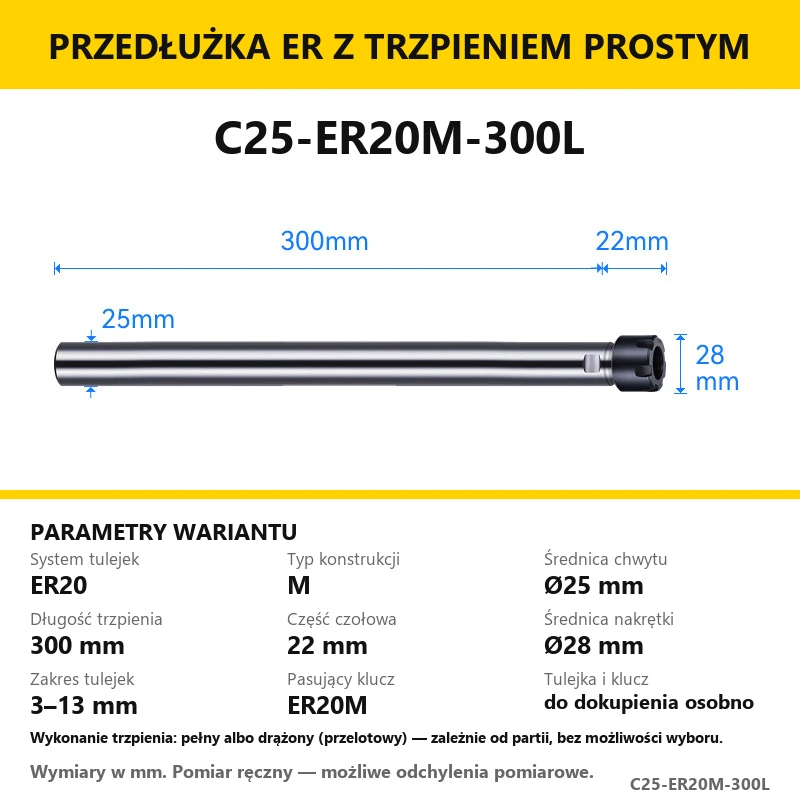

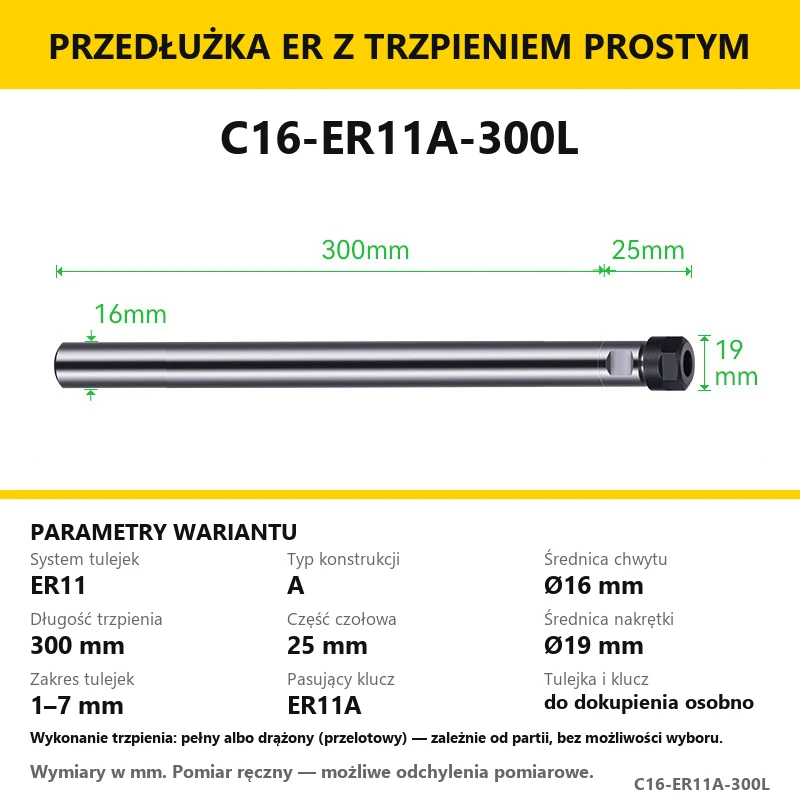

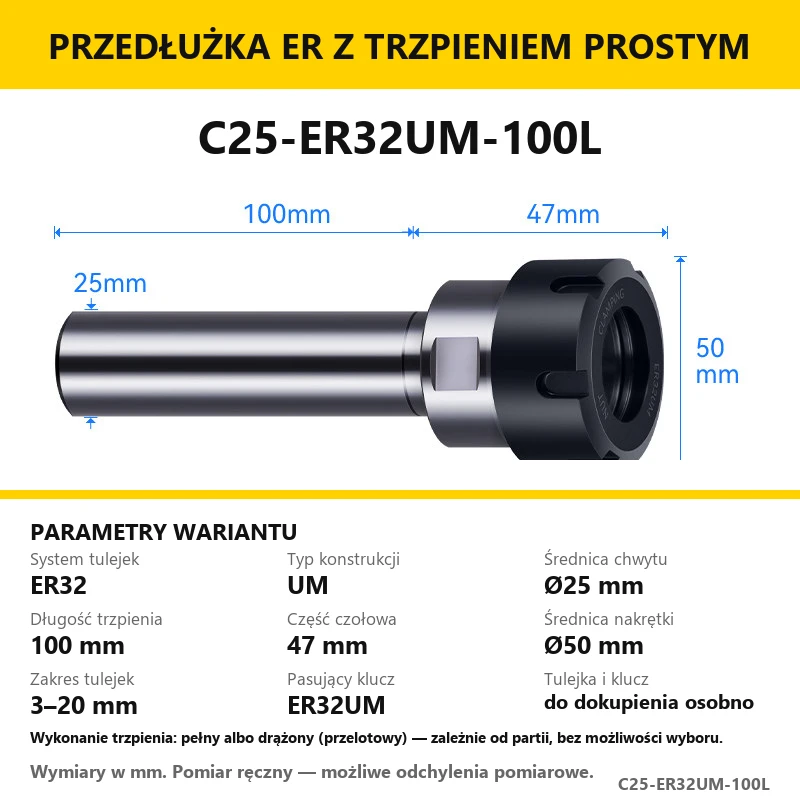

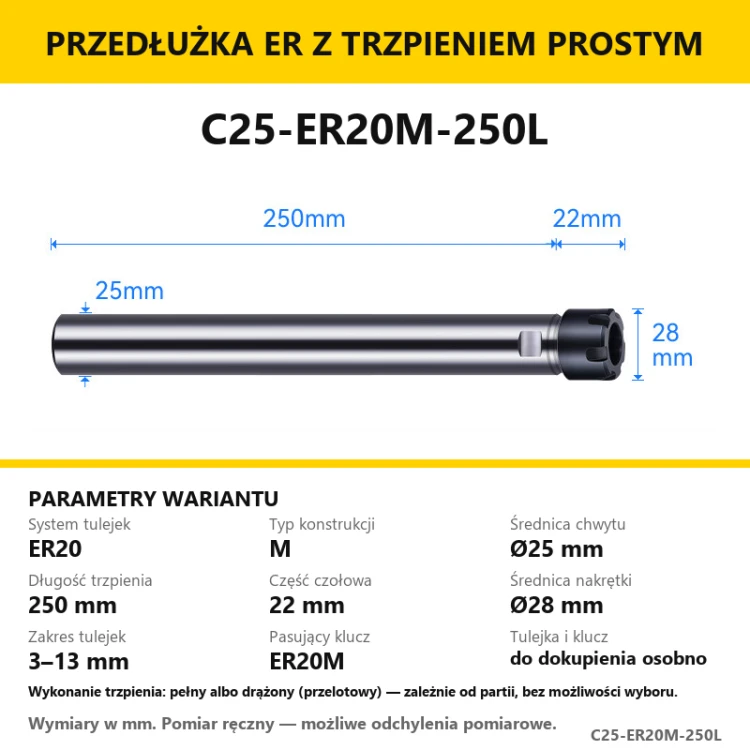

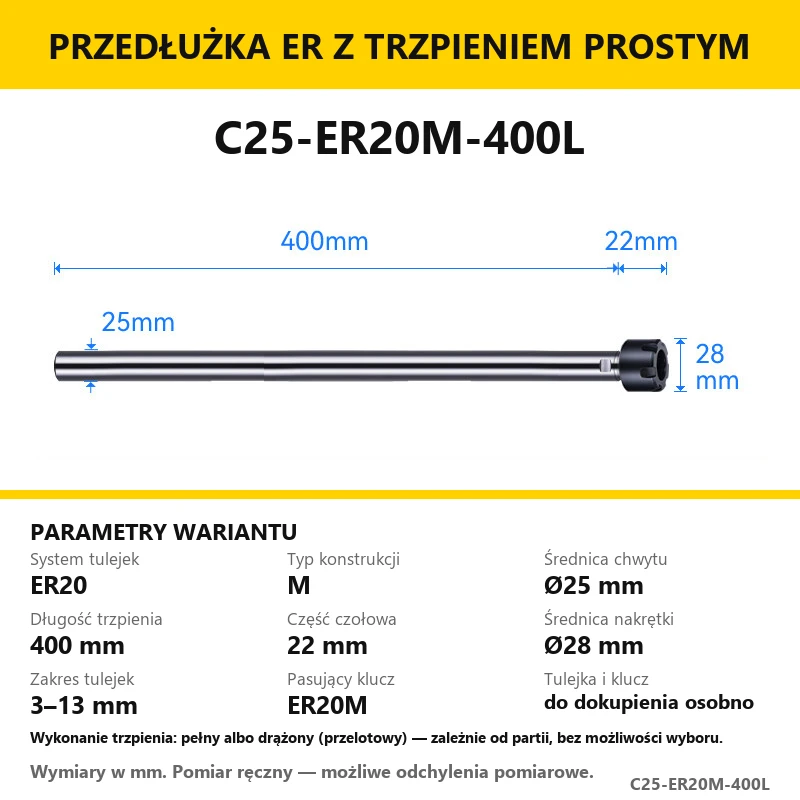

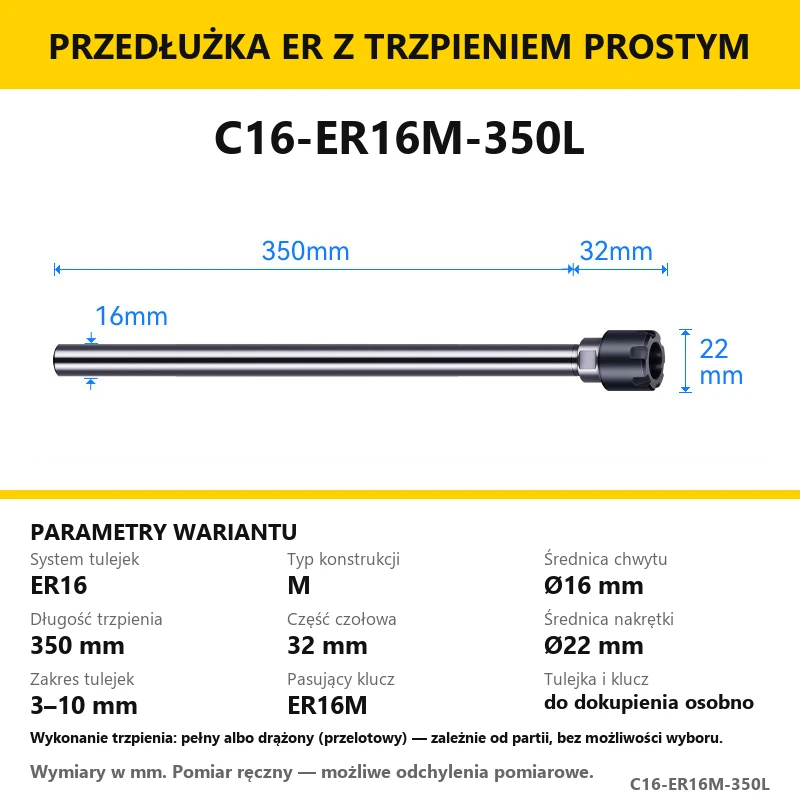

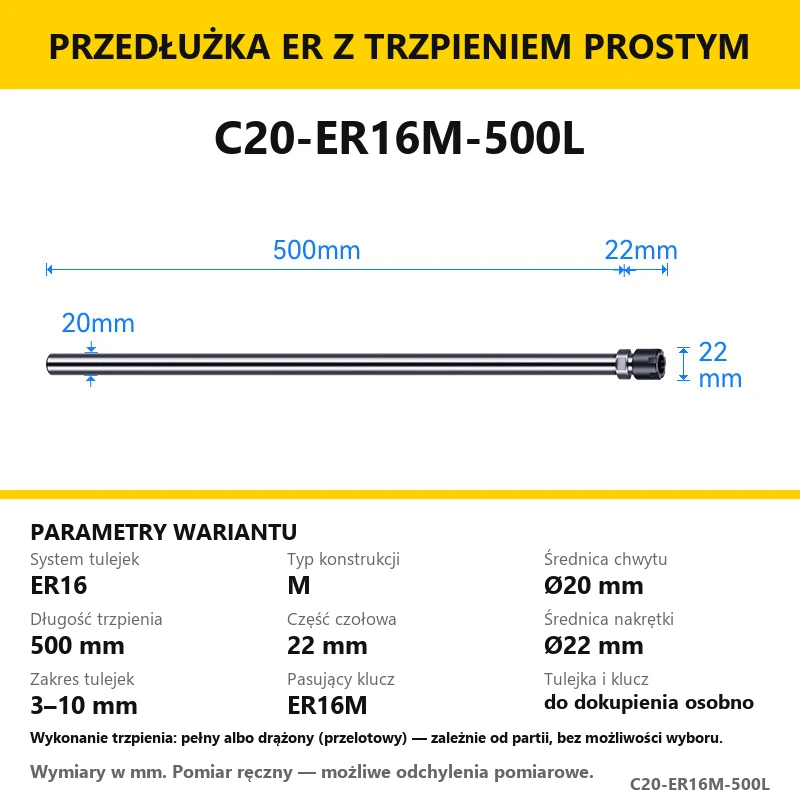

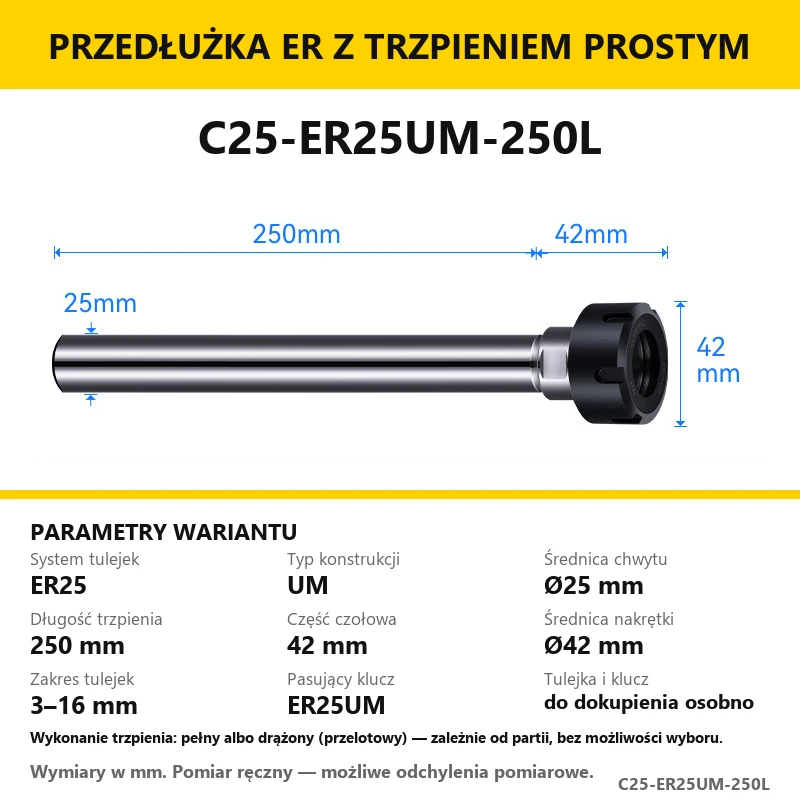

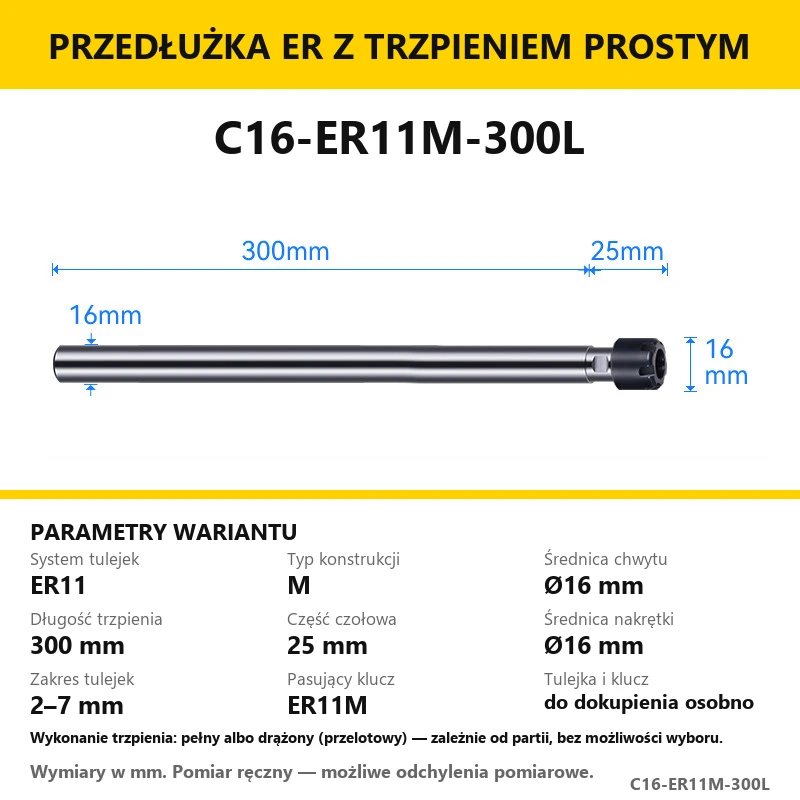

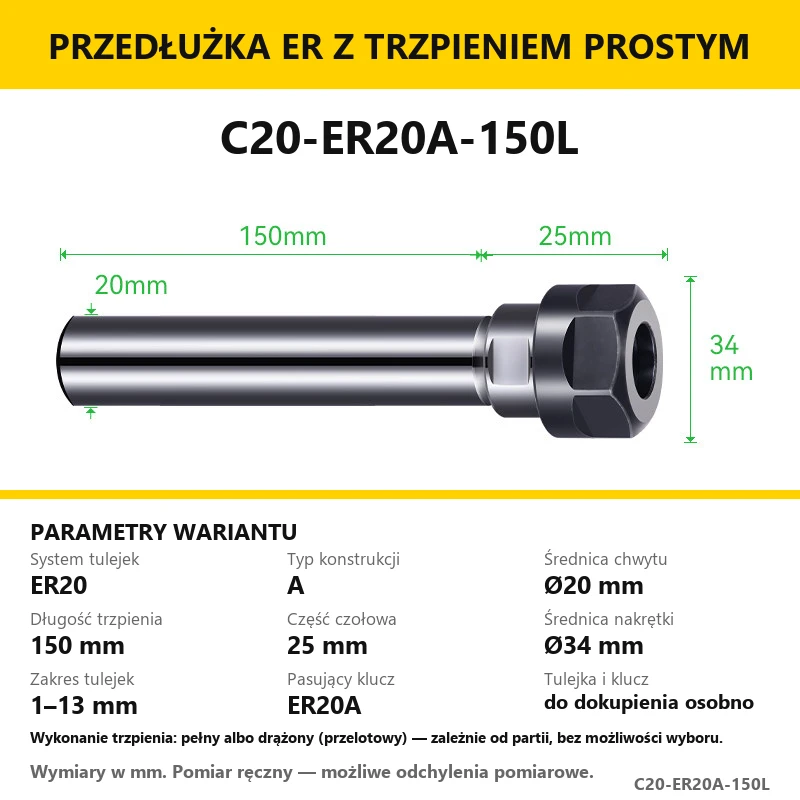

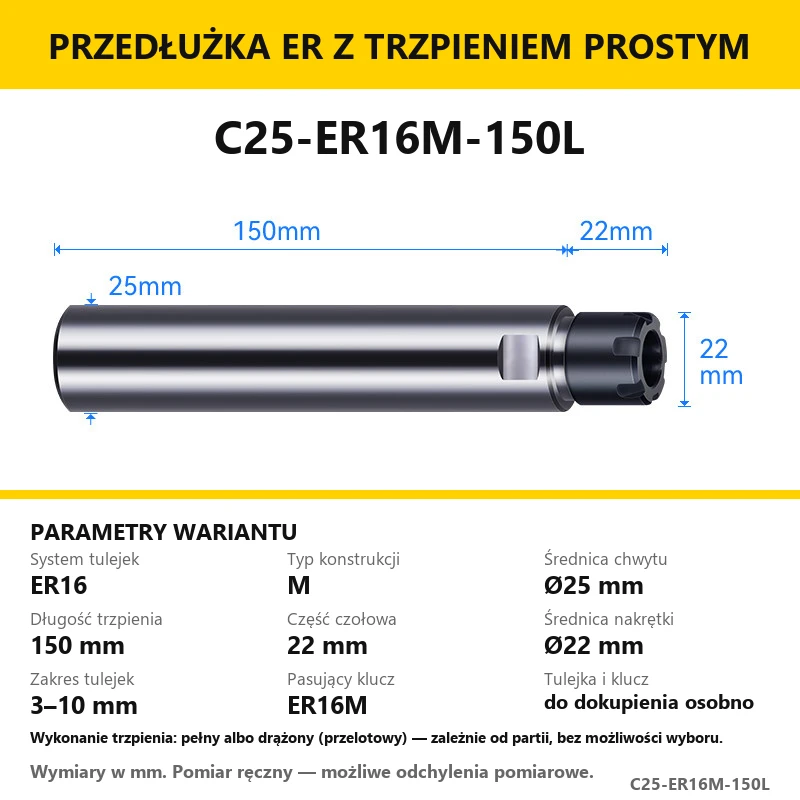

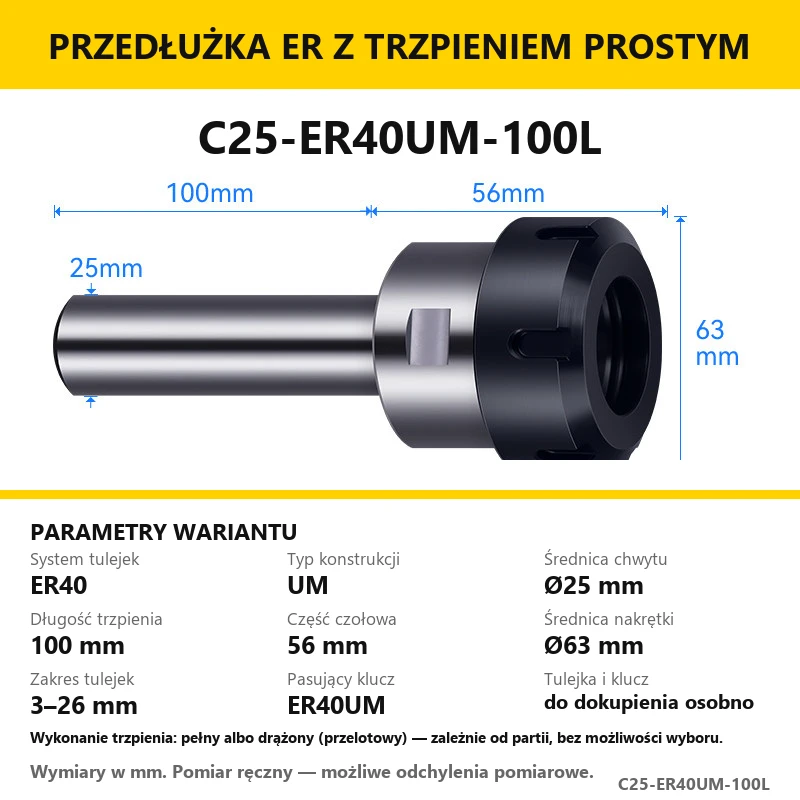

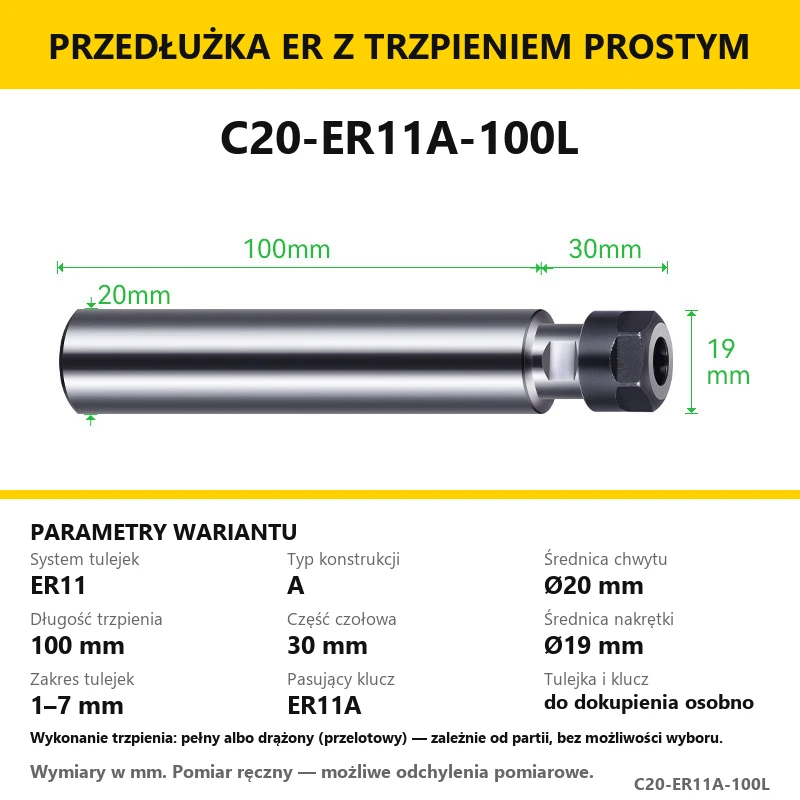

Przykładowa logika odczytu: zapis rozpoczynający się od C20 oznacza trzpień o średnicy 20 mm, środkowy człon wskazuje system i typ, a zakończenie 150L oznacza długość trzpienia 150 mm. Długość części czołowej oraz średnica nakrętki są osobnymi wymiarami i znajdują się na grafice technicznej. Nie należy dodawać ich automatycznie do wartości oznaczonej literą L bez sprawdzenia rysunku.
W oznaczeniach zachowano rozróżnienie A, M i UM, ponieważ ma ono znaczenie przy doborze klucza oraz gabarytów głowicy. Wariantów o podobnej średnicy trzpienia nie wolno traktować jako identycznych, jeżeli różnią się systemem ER, typem konstrukcji, długością lub średnicą nakrętki.
4. Systemy ER i zakresy mocowania
Poniższa tabela porządkuje systemy występujące w selektorze. Zakres tulejek oznacza nominalny zakres średnic narzędzi możliwy do uzyskania po zastosowaniu odpowiednich tulejek z danej rodziny. Jedna tulejka nie obejmuje całego zakresu systemu; konkretną tulejkę dobiera się do średnicy chwytu narzędzia.
| System | Zakres tulejek | Typy | Średnice trzpieni | Długości trzpieni |
|---|---|---|---|---|
| ER8 | 1–5 | A, M | Ø8, Ø10, Ø12 mm | 100–200 mm |

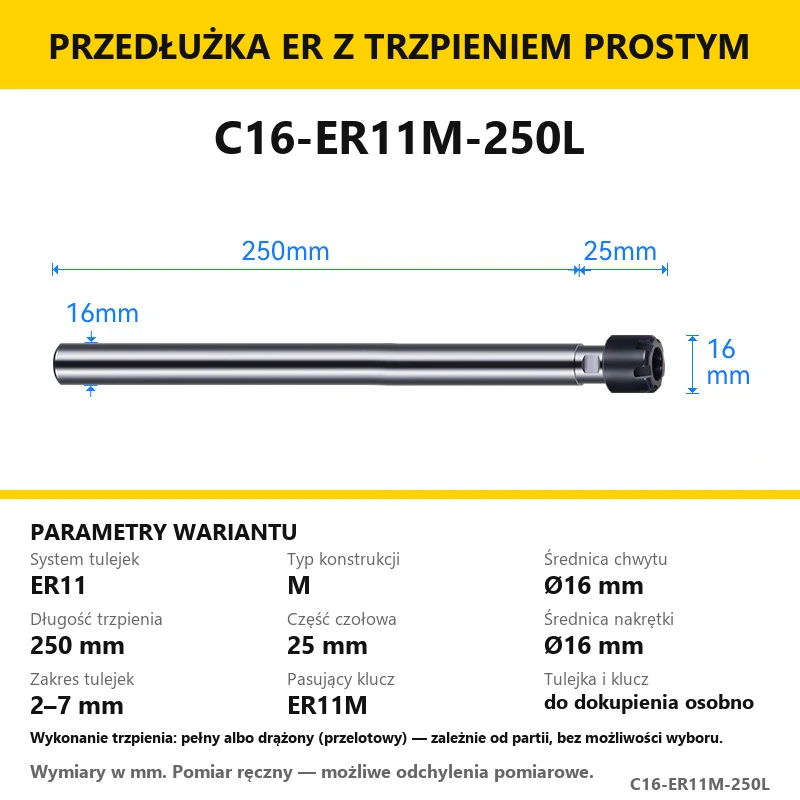

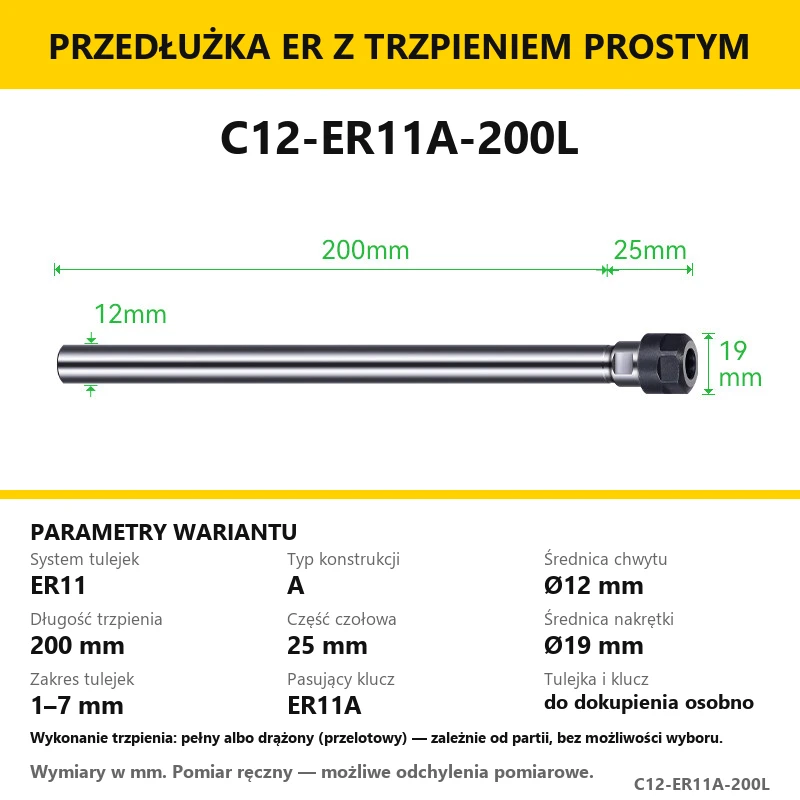

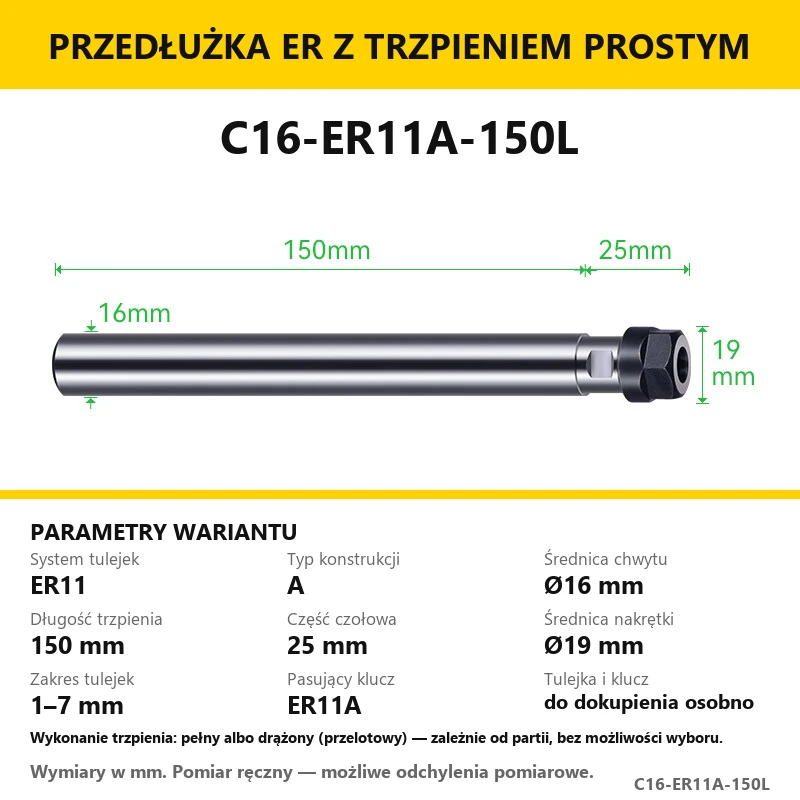

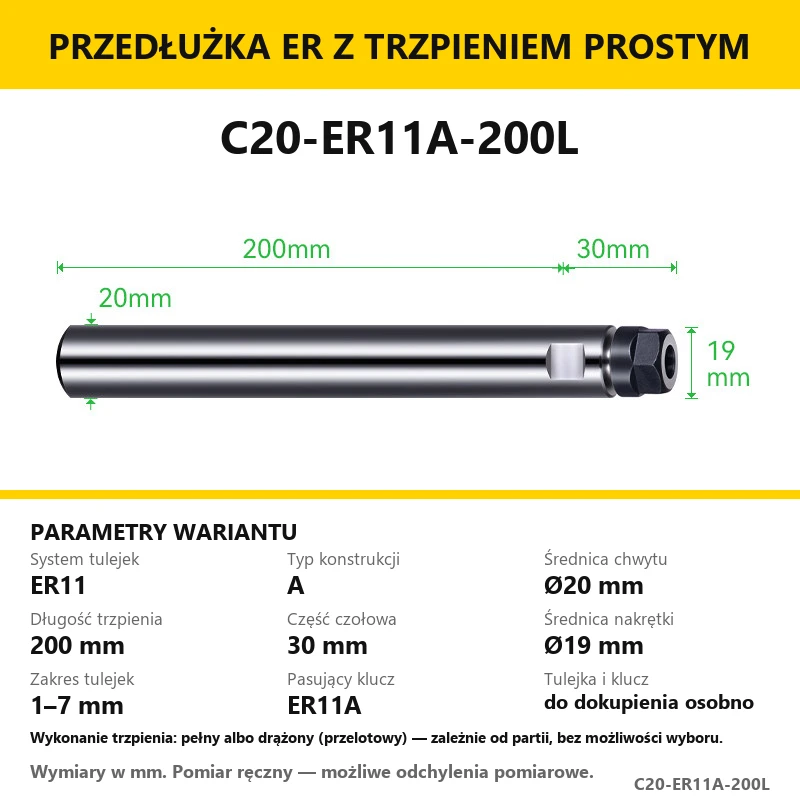

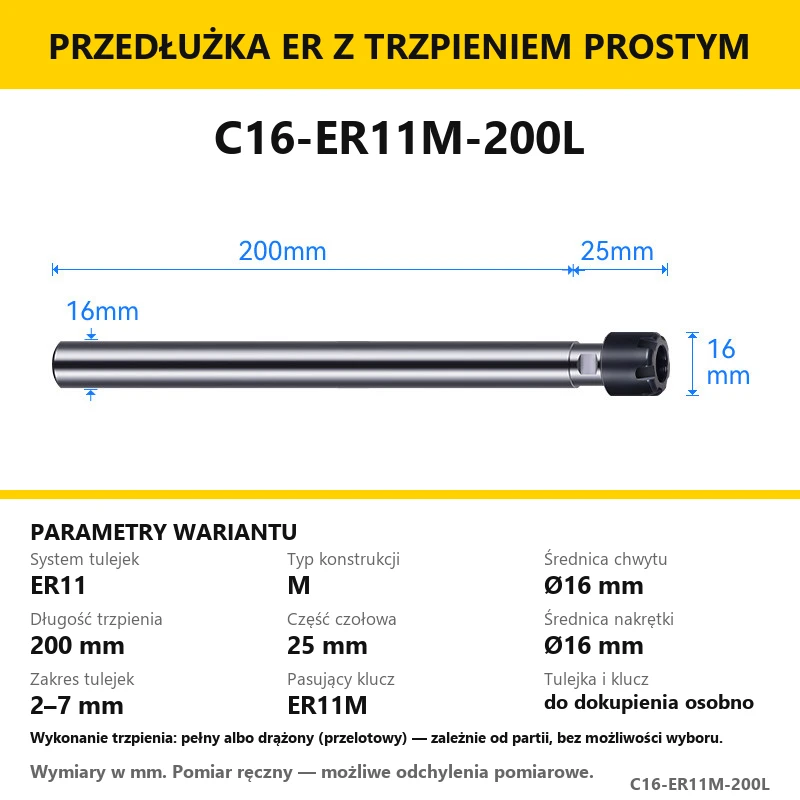

| ER11 | 1–7, 2–7 | A, M | Ø8, Ø10, Ø12, Ø16, Ø20 mm | 100–300 mm |

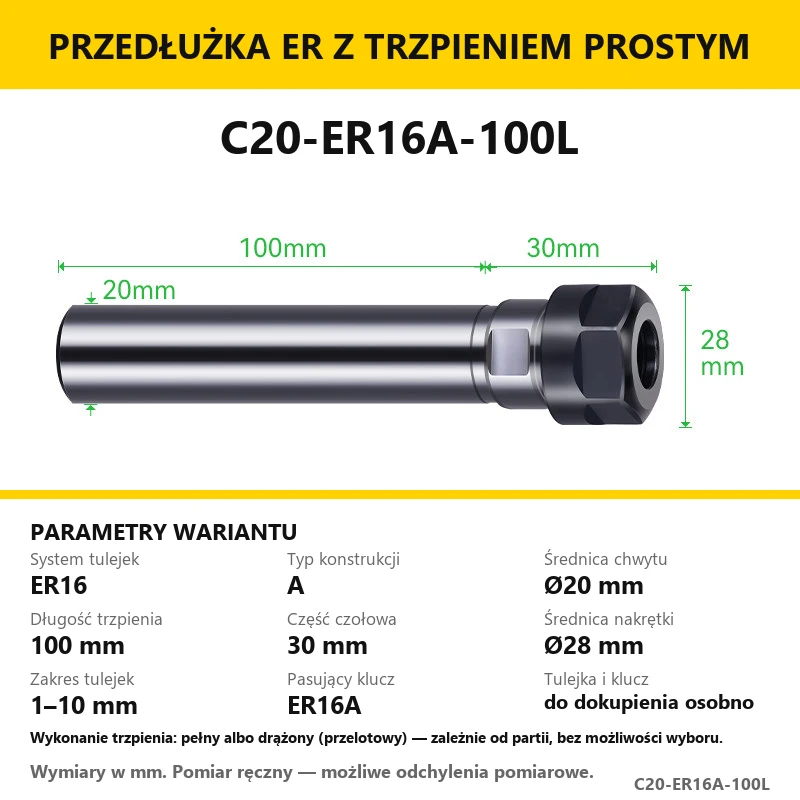

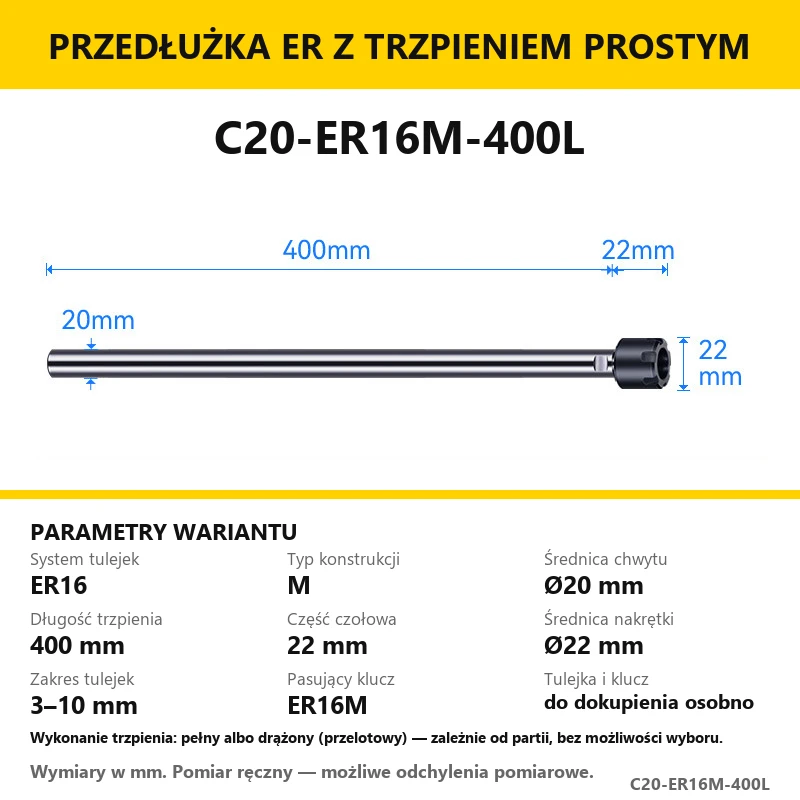

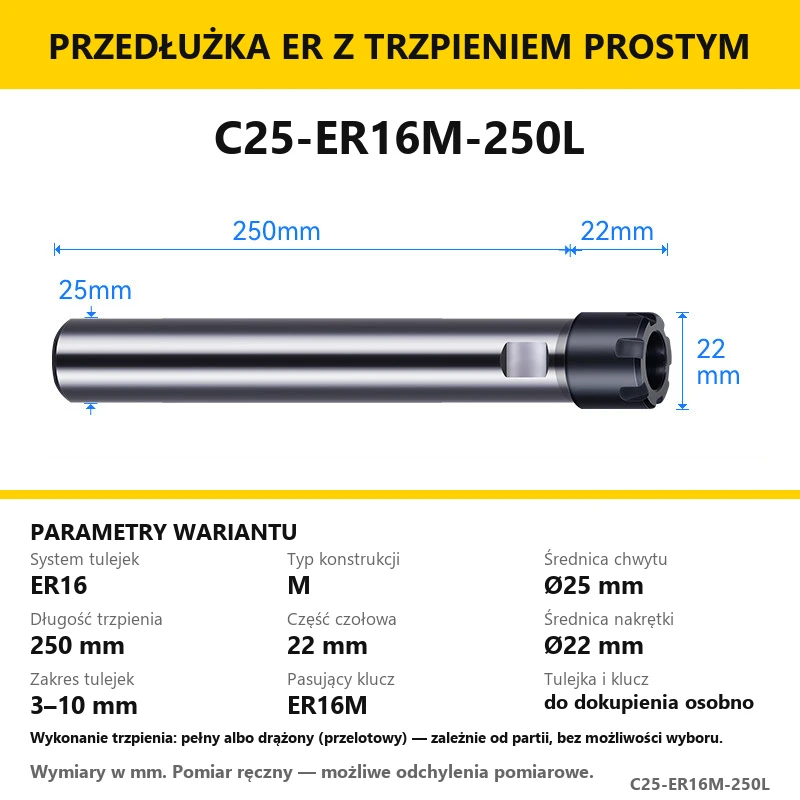

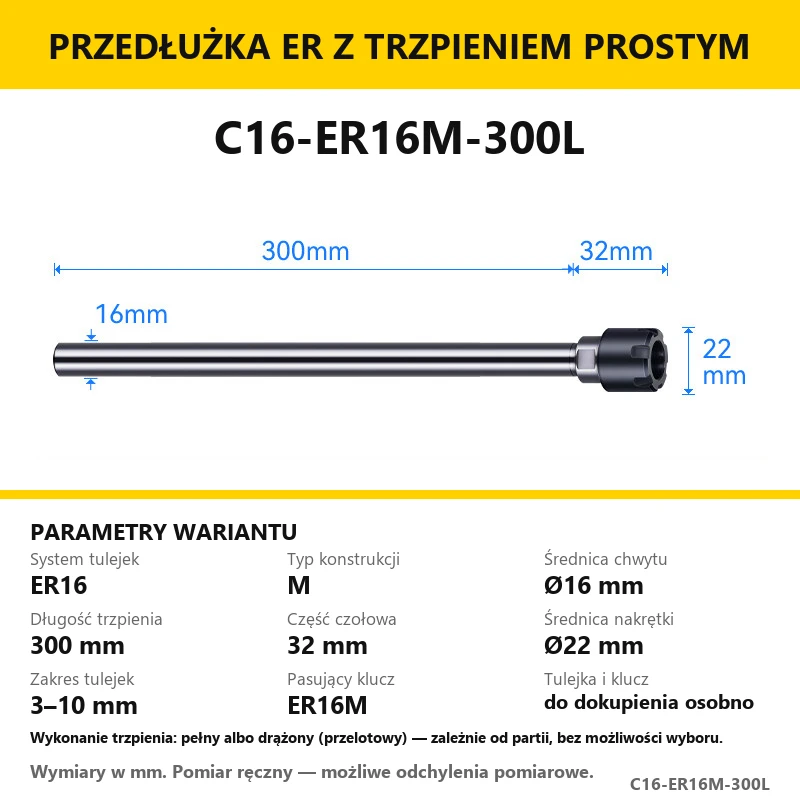

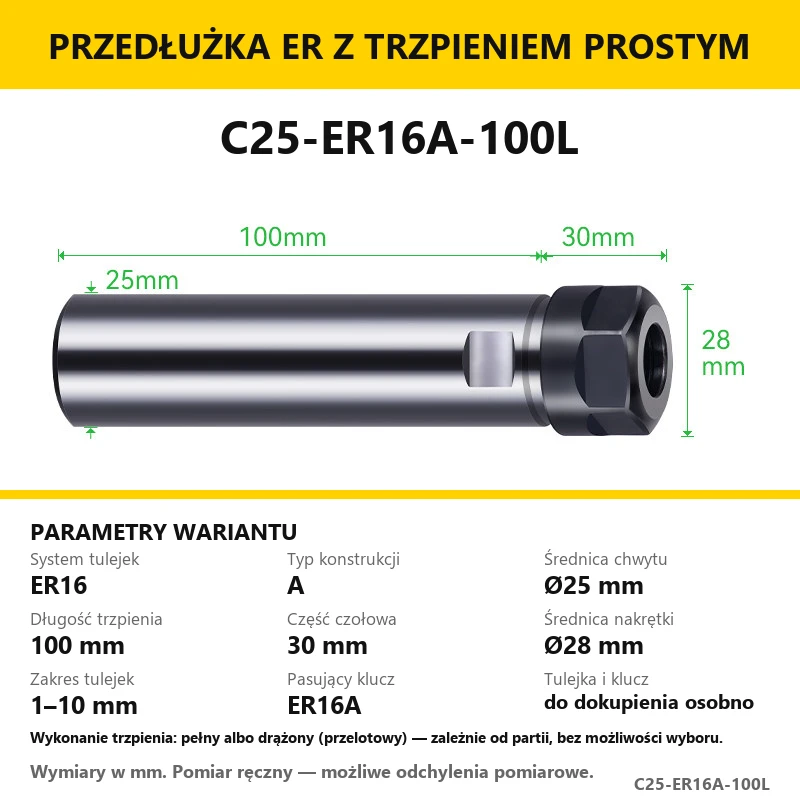

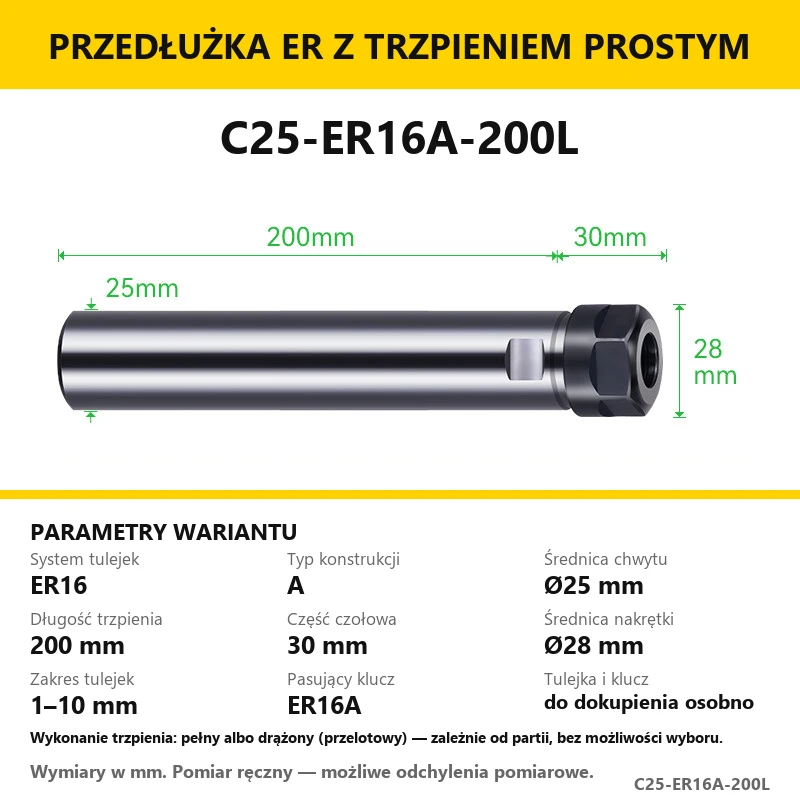

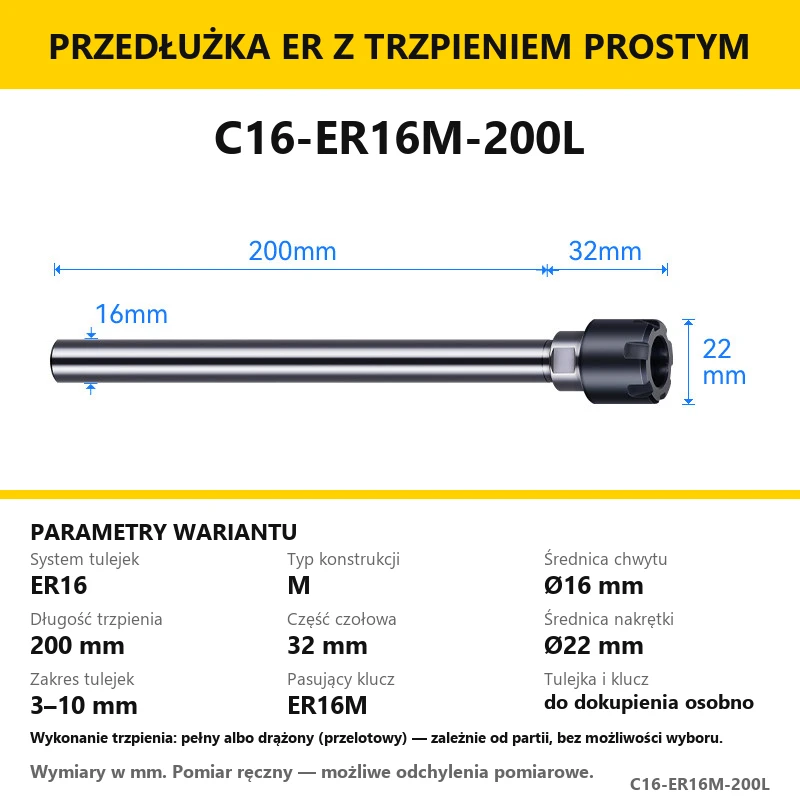

| ER16 | 1–10, 3–10 | A, M | Ø10, Ø12, Ø16, Ø20, Ø25 mm | 100–500 mm |

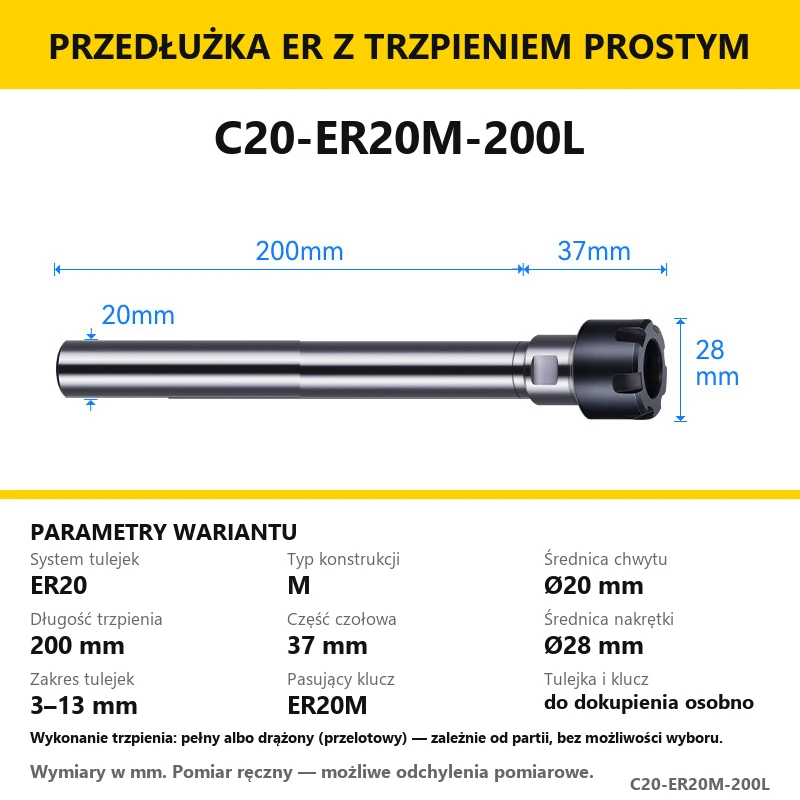

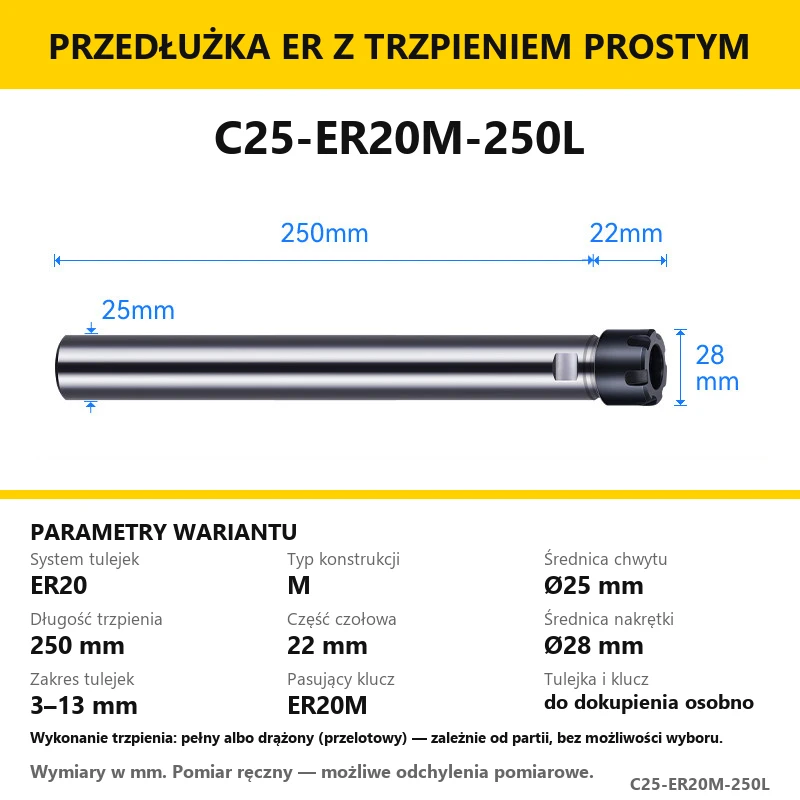

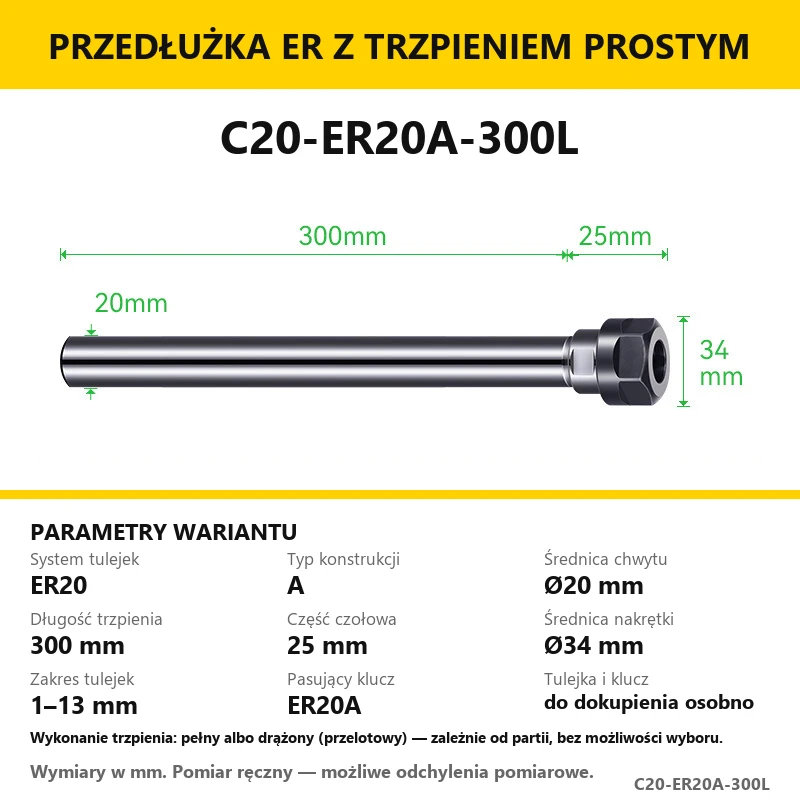

| ER20 | 1–13, 3–13 | A, M | Ø10, Ø12, Ø16, Ø20, Ø25 mm | 100–500 mm |

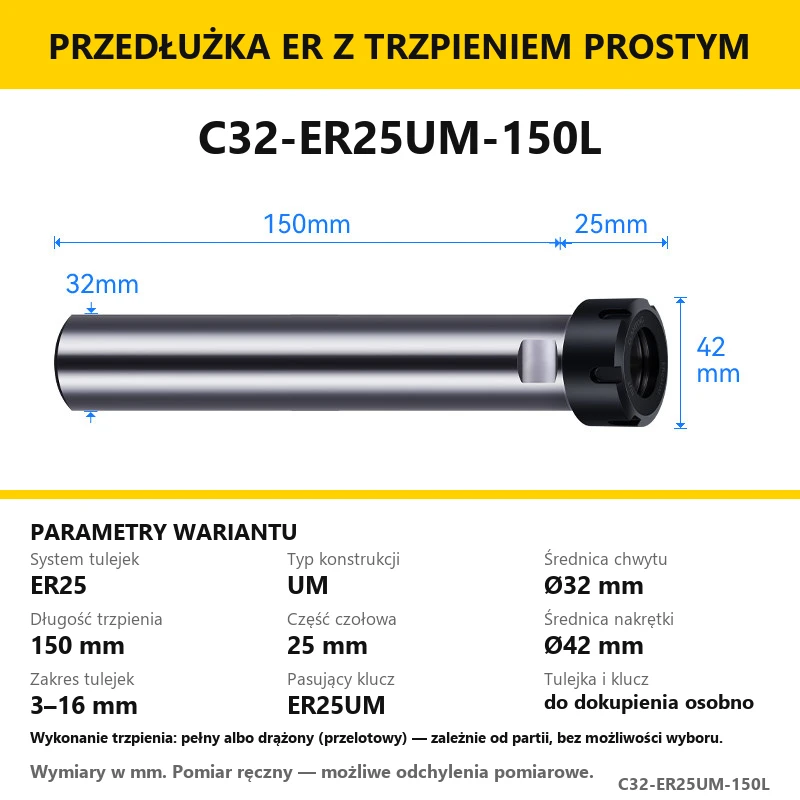

| ER25 | 3–16 | UM | Ø16, Ø20, Ø25, Ø32, Ø40 mm | 100–500 mm |

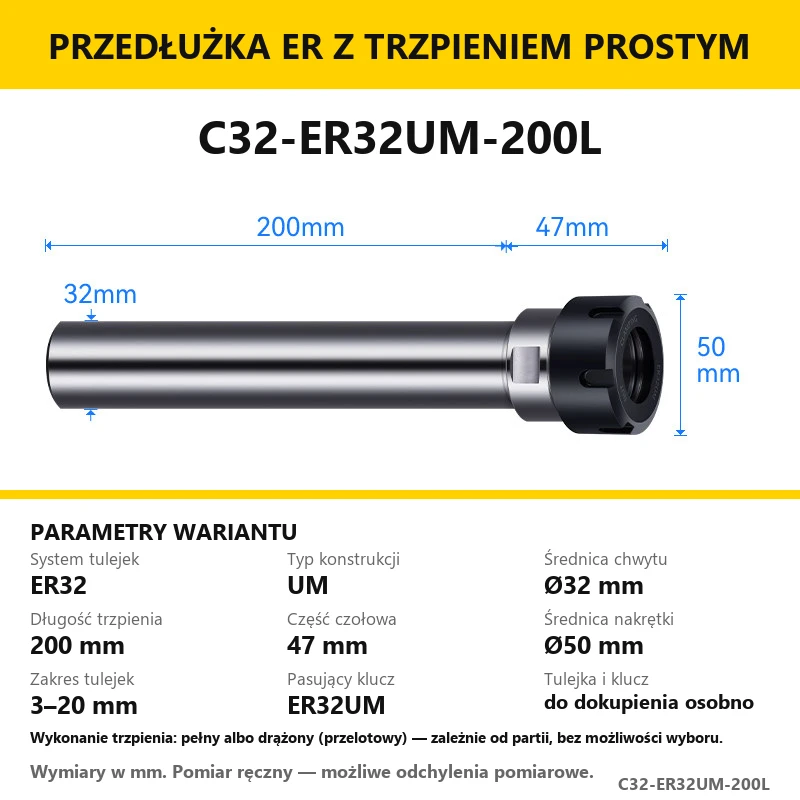

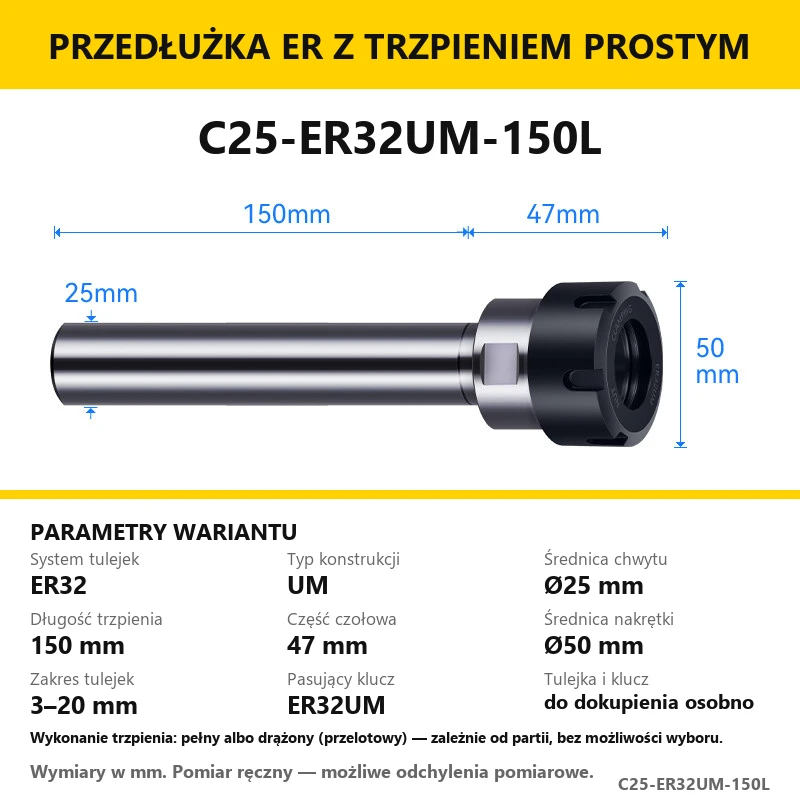

| ER32 | 3–20 | UM | Ø20, Ø25, Ø32, Ø40 mm | 100–500 mm |

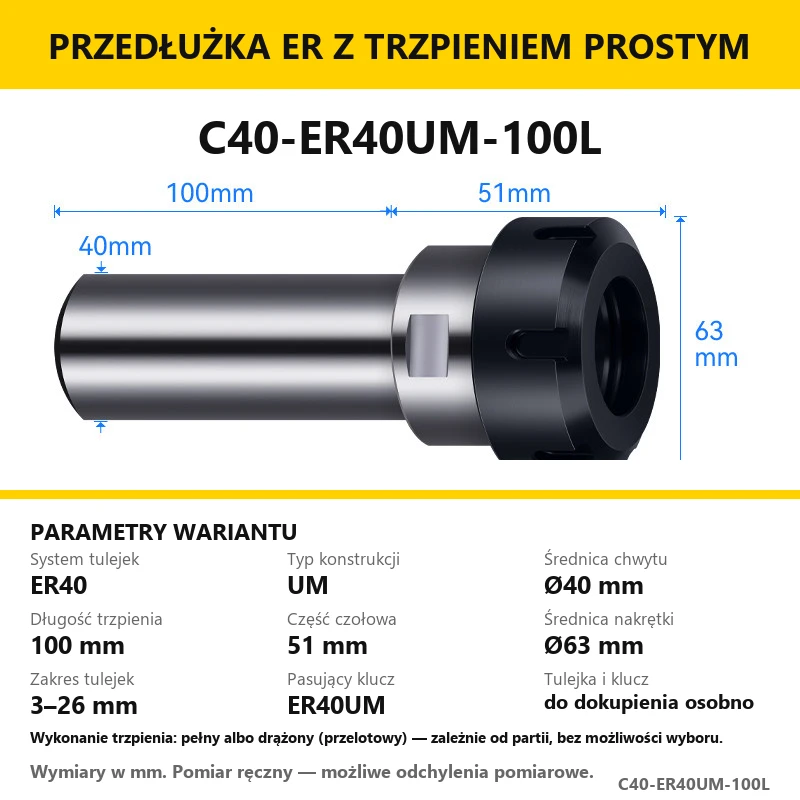

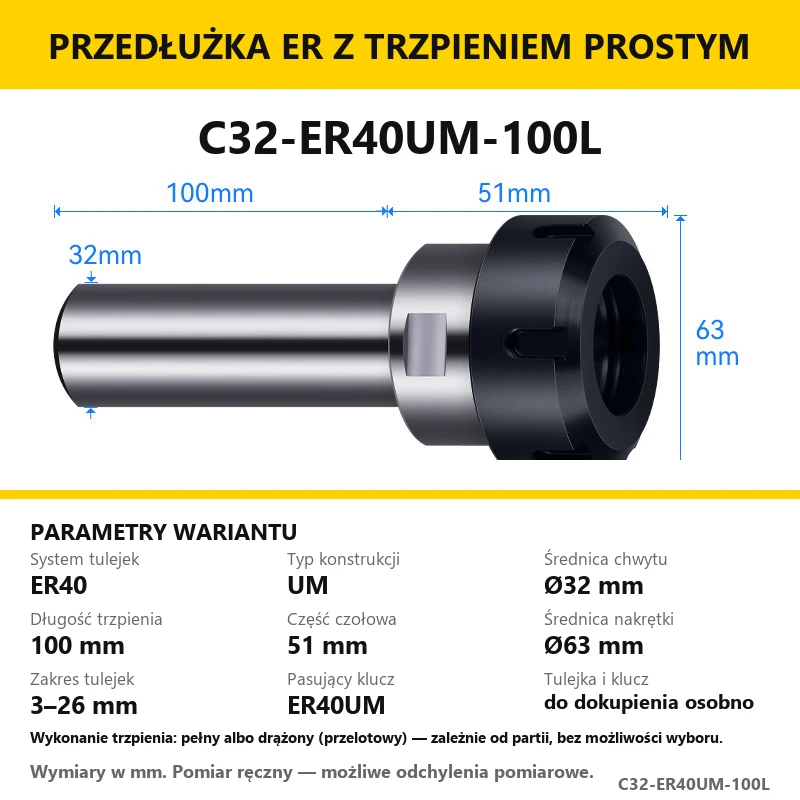

| ER40 | 3–26 | UM | Ø25, Ø32, Ø40 mm | 100 mm |
Średnica trzpienia i średnica nakrętki to dwa różne parametry. Pierwsza decyduje o zgodności z oprawką bazową, druga o prześwicie przy obrabianym detalu. W ciasnych kieszeniach należy sprawdzić oba wymiary, a także długość części czołowej. Dobór wyłącznie na podstawie nazwy systemu ER może prowadzić do kolizji głowicy z detalem.
Zakres tulejek widoczny na karcie dotyczy właściwego systemu ER. Tulejki, nakrętki i klucze innych rodzin nie są automatycznie zgodne. Przy wymianie elementów eksploatacyjnych trzeba zachować system oraz typ konstrukcji podany dla wybranej opcji.
5. Ważne — wykonanie trzpienia

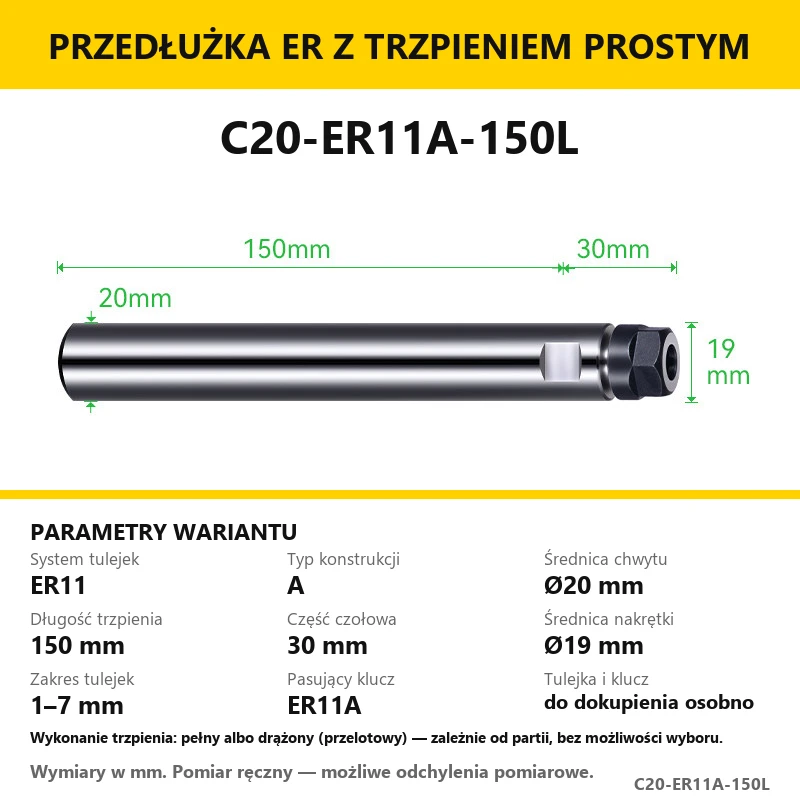

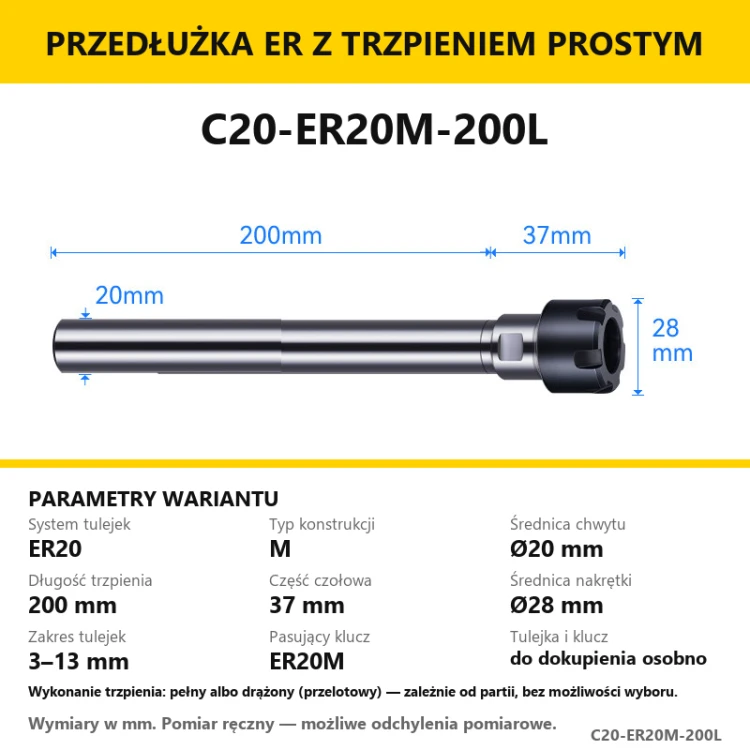

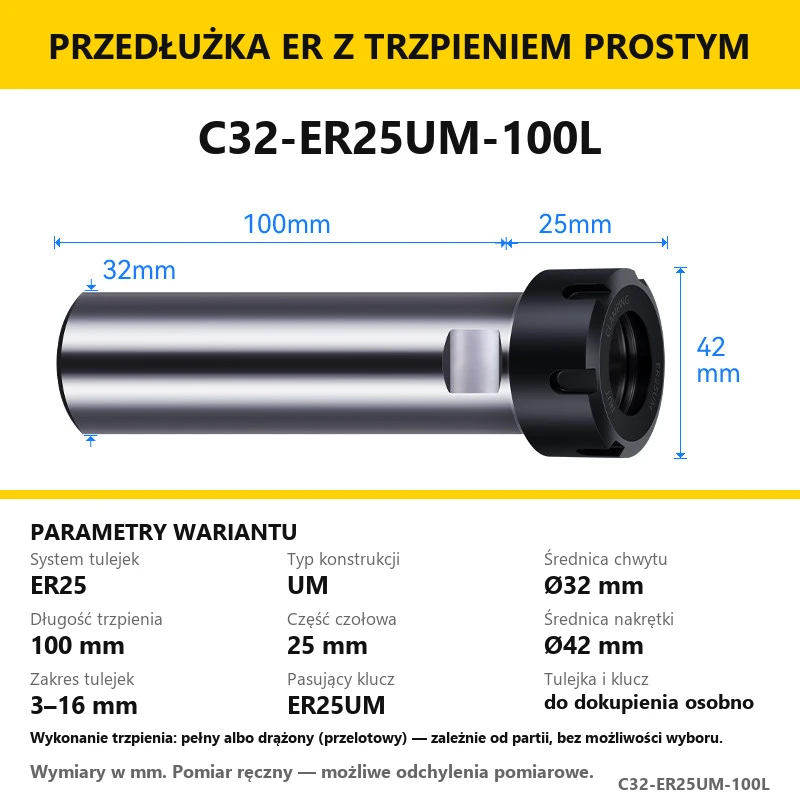

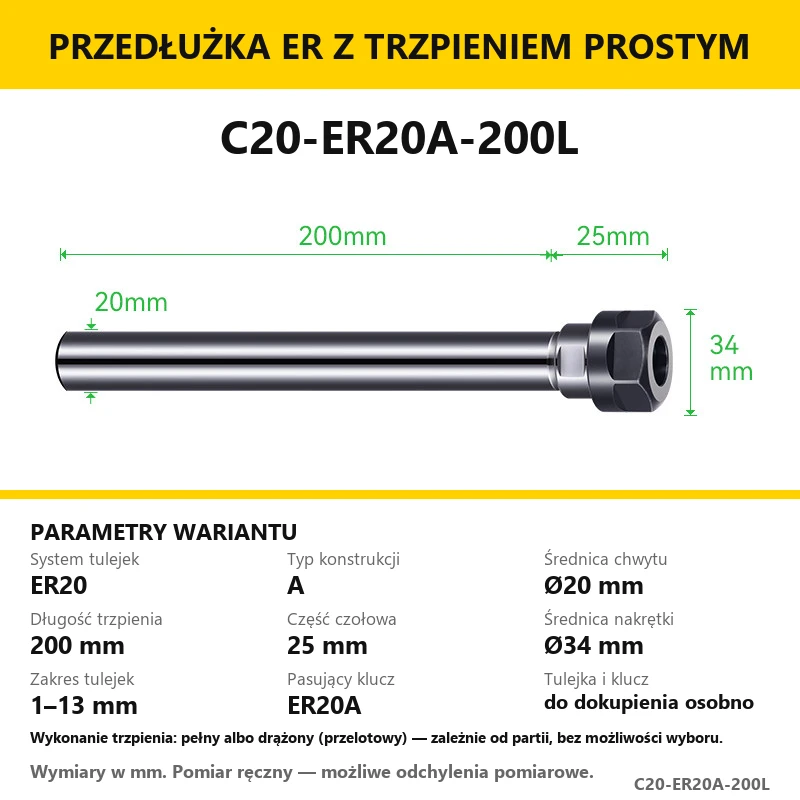

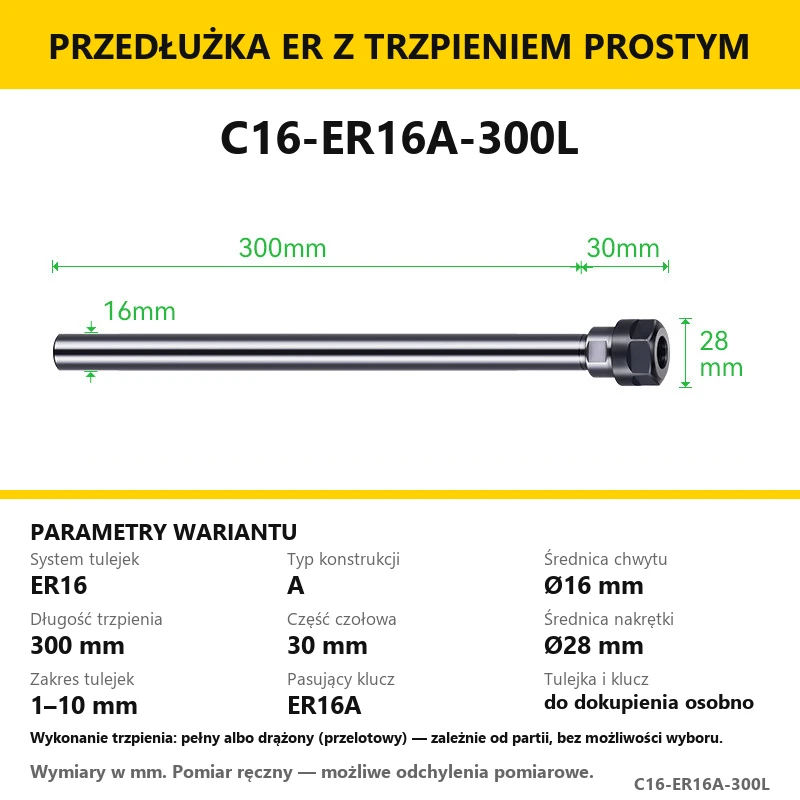

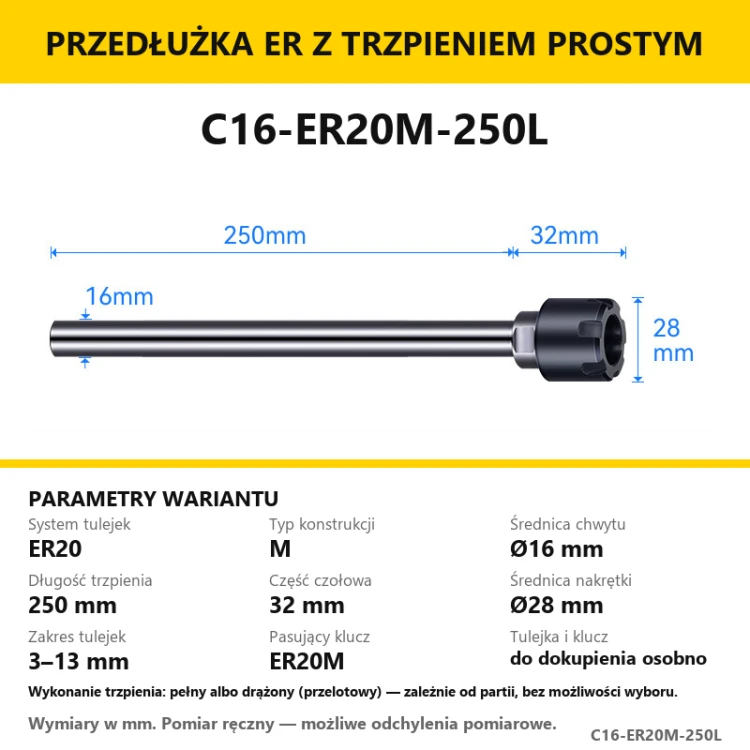

Informacja „pełny albo drążony (przelotowy)” dotyczy wyłącznie opcji tak oznaczonych na ich grafice. W tych pozycjach wykonanie zależy od bieżącej partii i nie jest opcją wyboru. Nie należy składać zamówienia z założeniem otrzymania konkretnego wykonania, jeżeli karta wskazuje oba możliwe rodzaje.

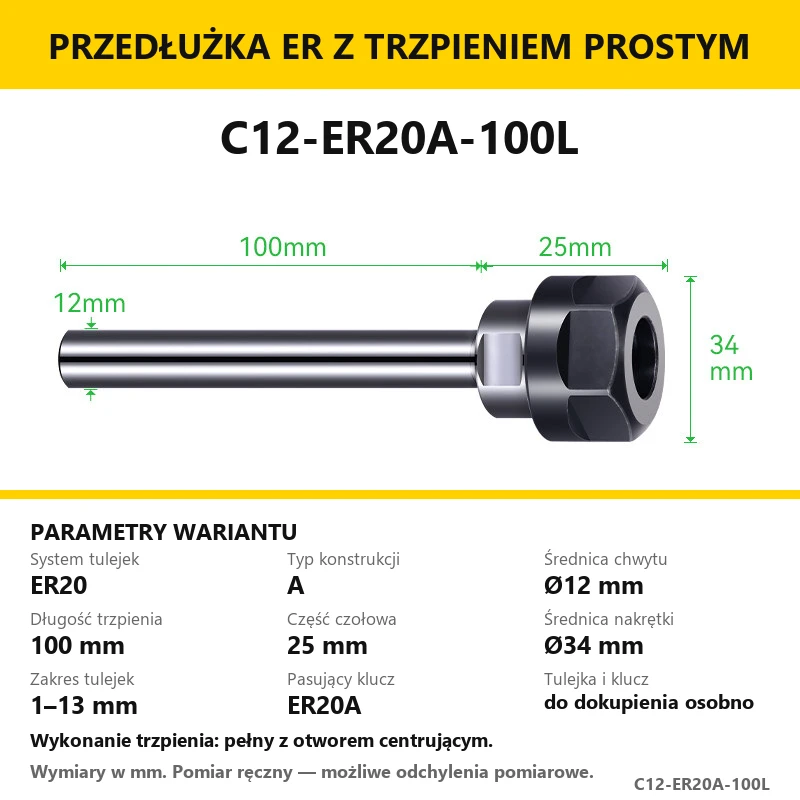

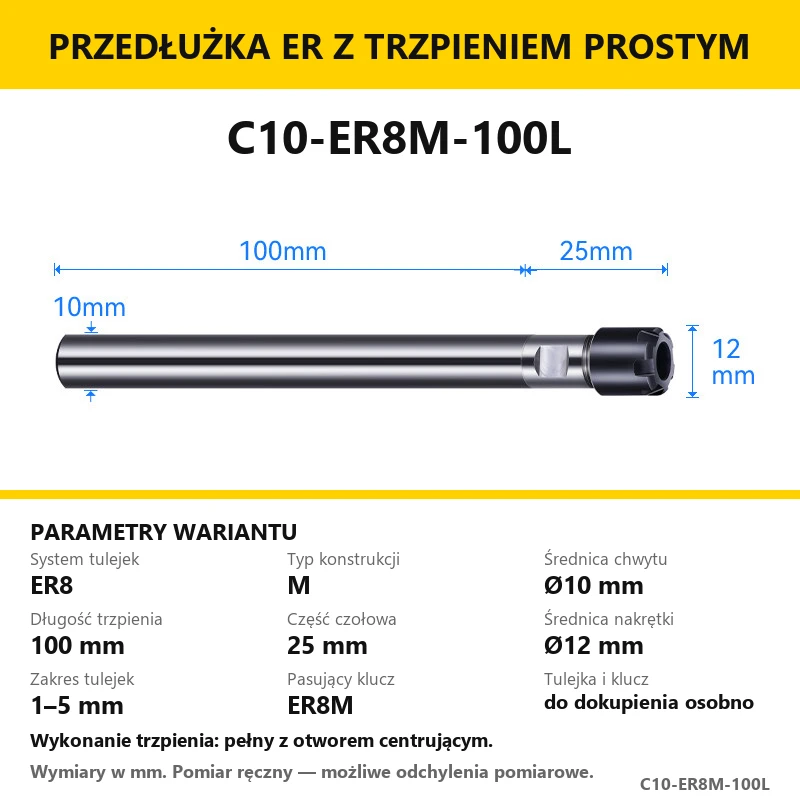

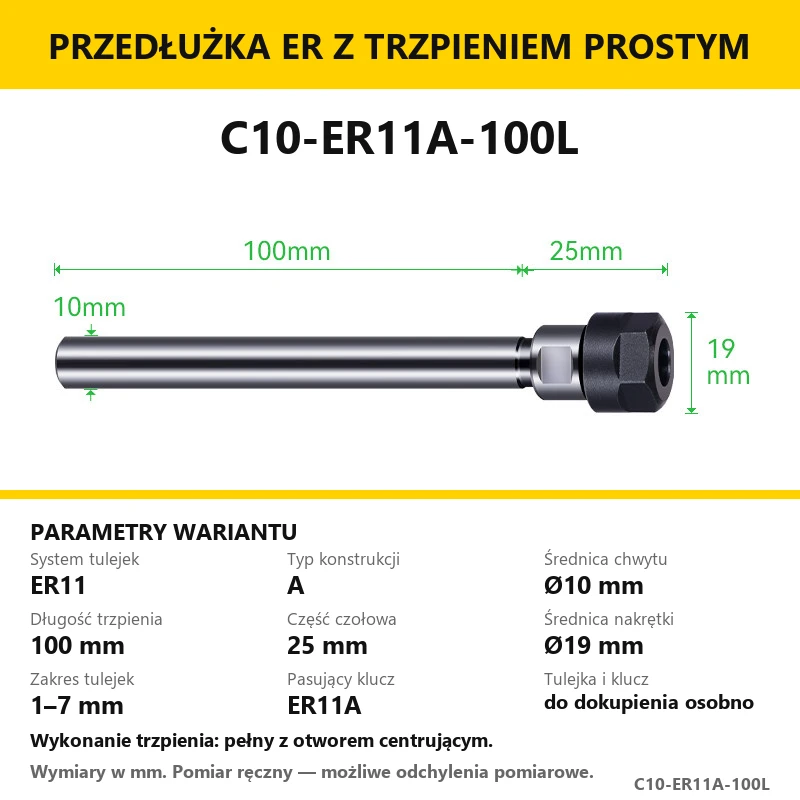

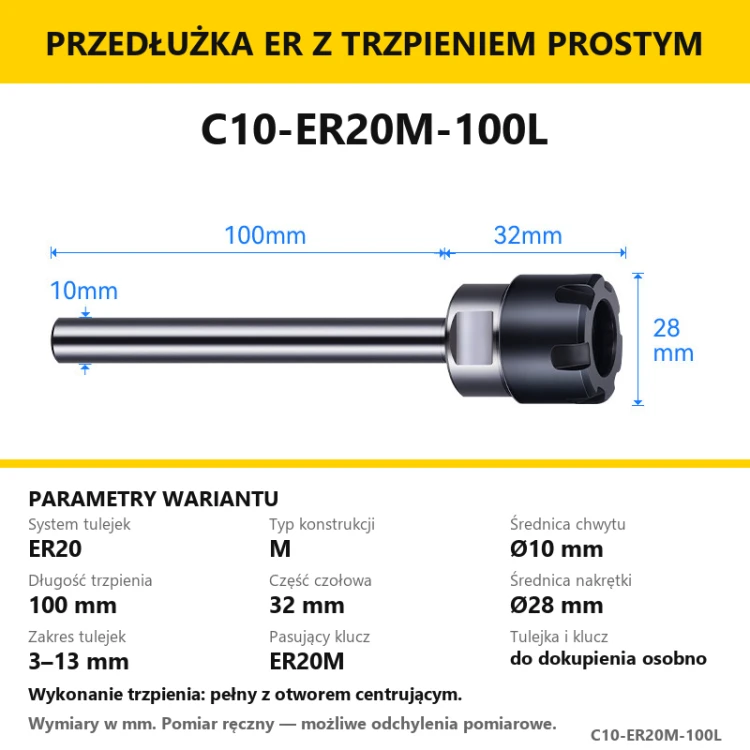

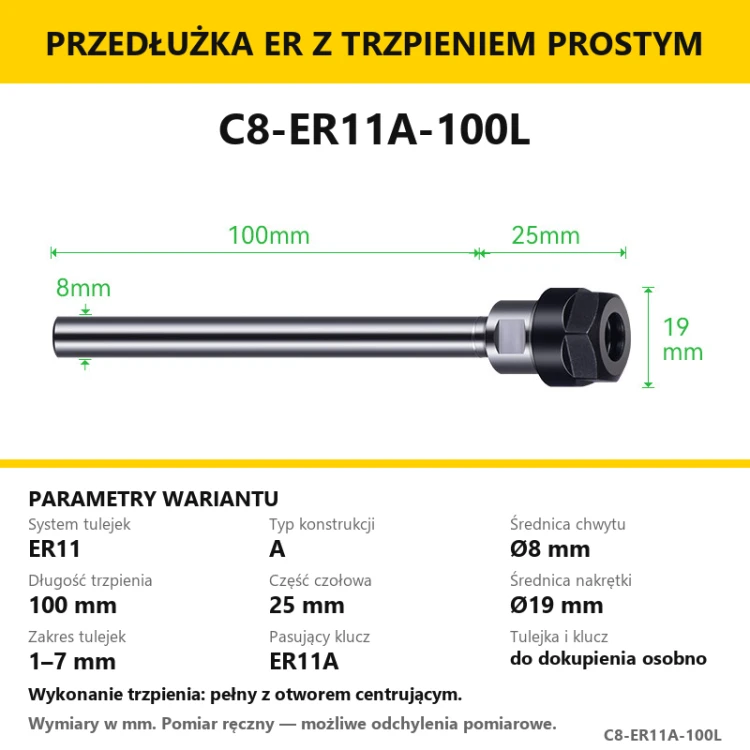

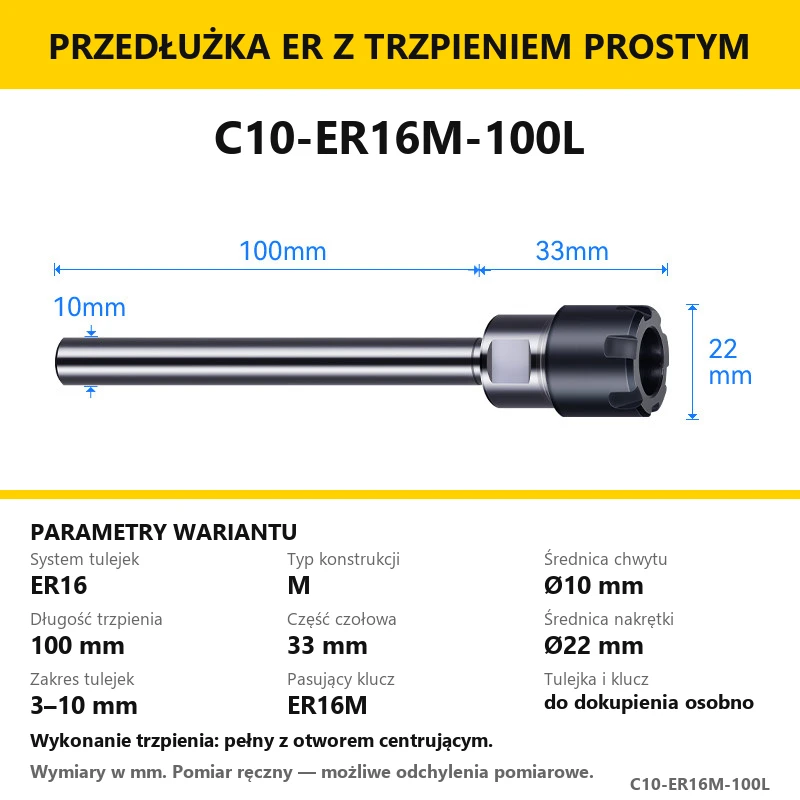

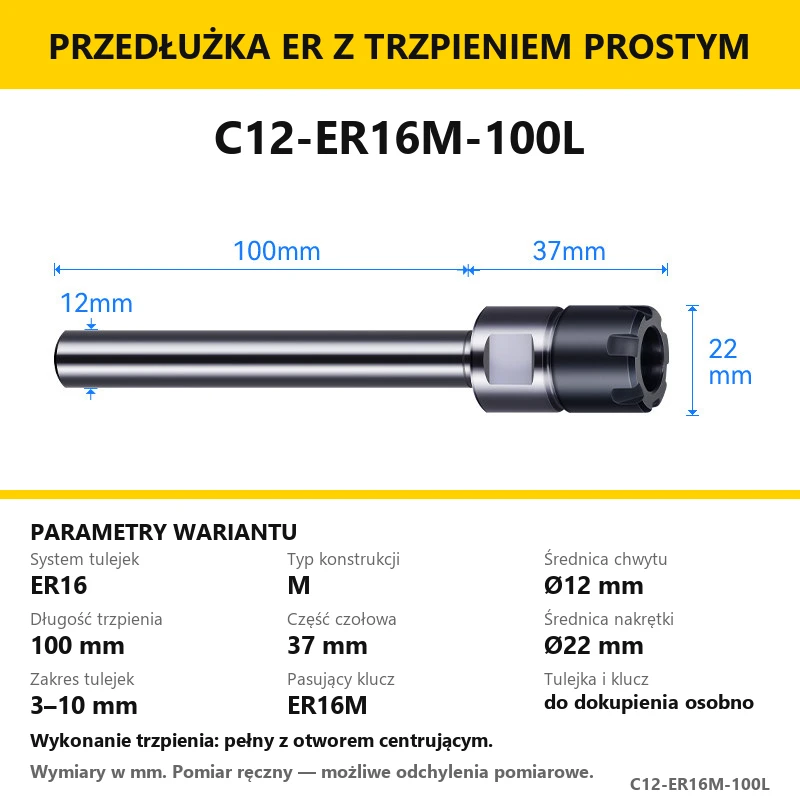

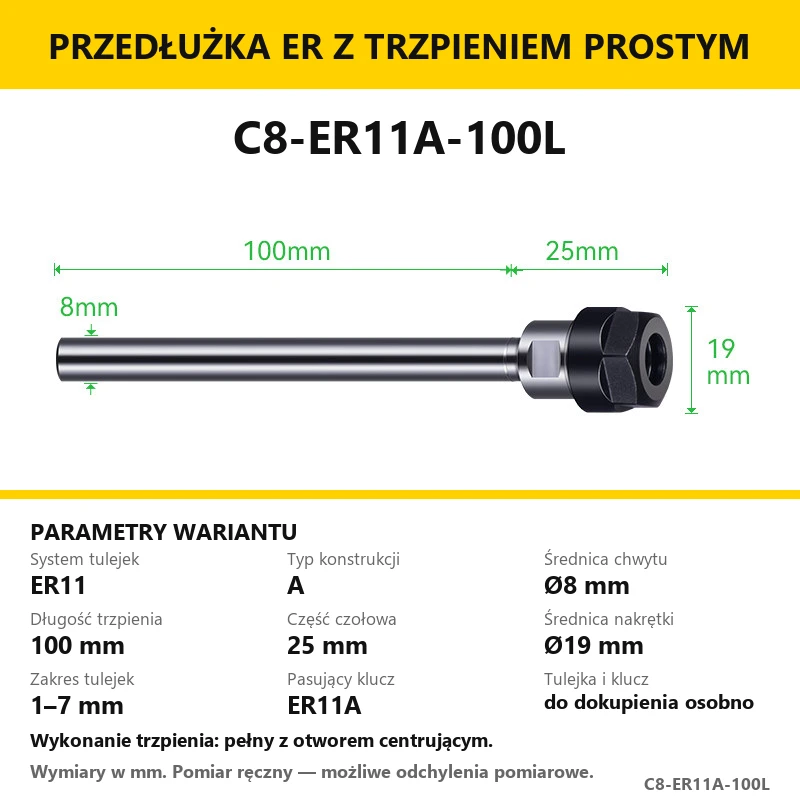

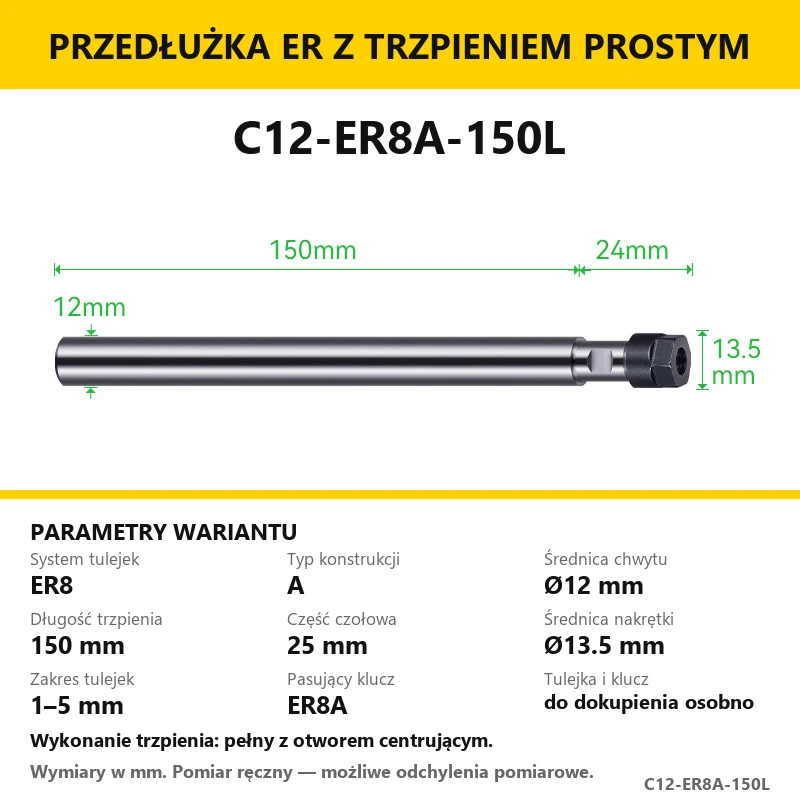

Opcje wymienione w tabeli poniżej są jednoznacznie opisane jako pełne z otworem centrującym. Dla nich nie stosuje się informacji o losowym wykonaniu. Jeżeli zestaw systemu, typu, średnicy i długości nie występuje w tej tabeli, należy kierować się komunikatem „pełny albo drążony (przelotowy) — zależnie od partii, bez możliwości wyboru” pokazanym na grafice danej opcji.
| System | Typ | Średnica trzpienia | Długości opisane jako pełne |
|---|---|---|---|

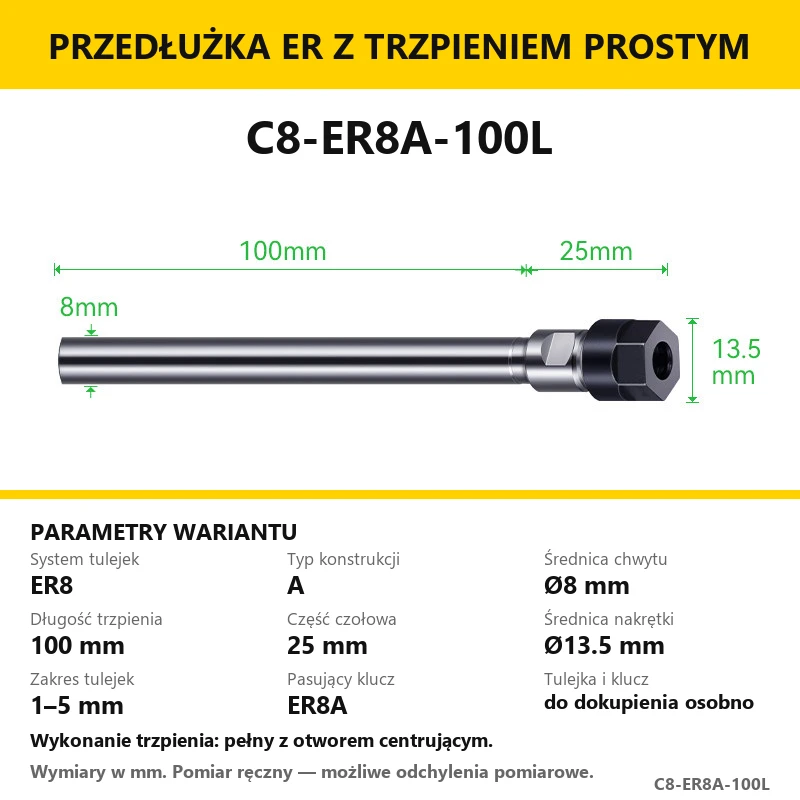

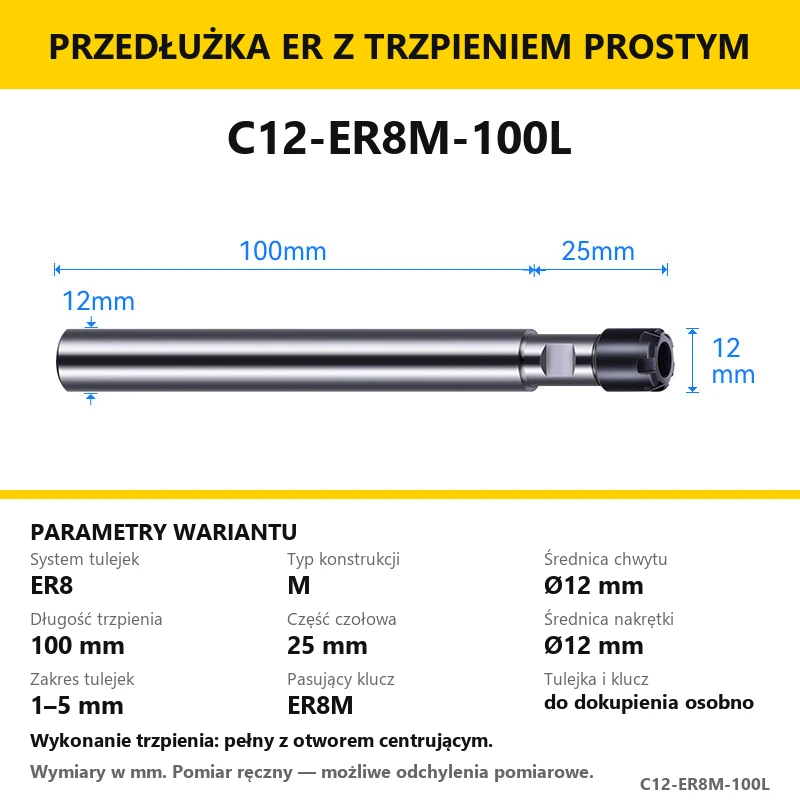

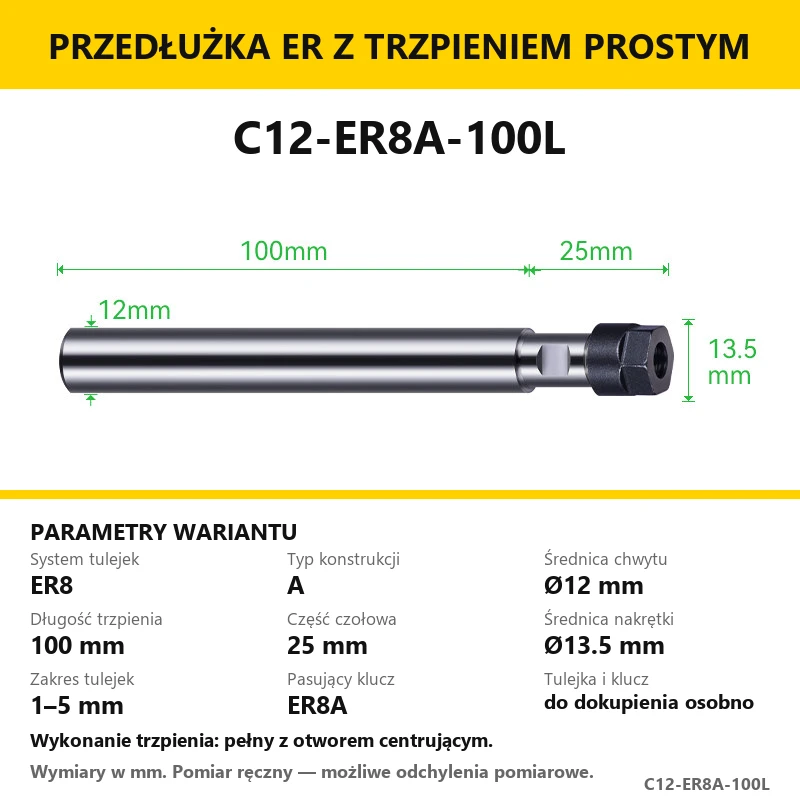

| ER8 | A | Ø8 mm | 100 mm, 150 mm |

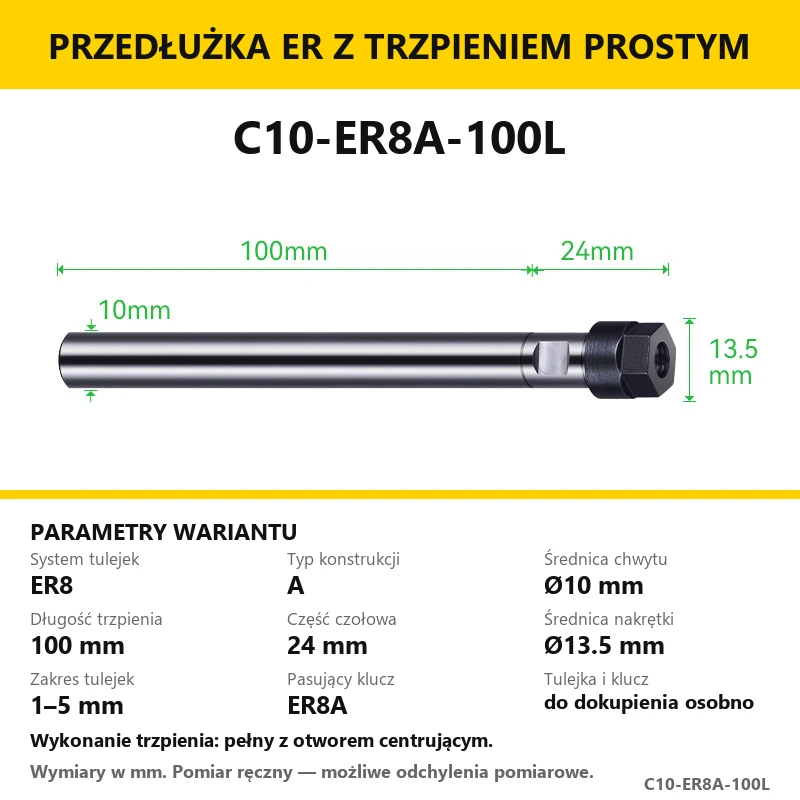

| ER8 | A | Ø10 mm | 100 mm, 150 mm |

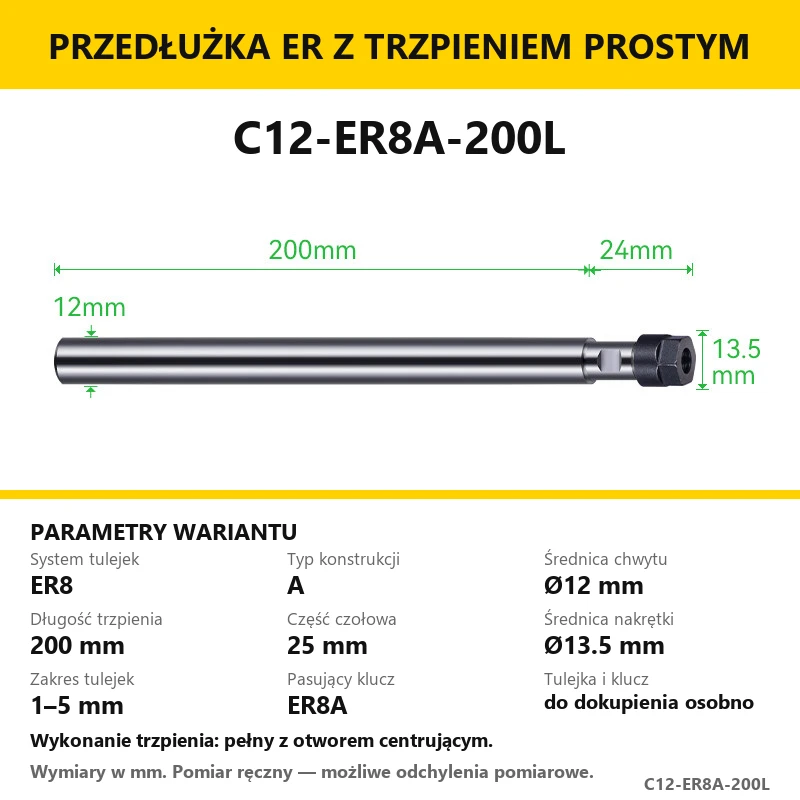

| ER8 | A | Ø12 mm | 100 mm, 150 mm, 200 mm |
| ER8 | M | Ø8 mm | 100 mm, 150 mm |

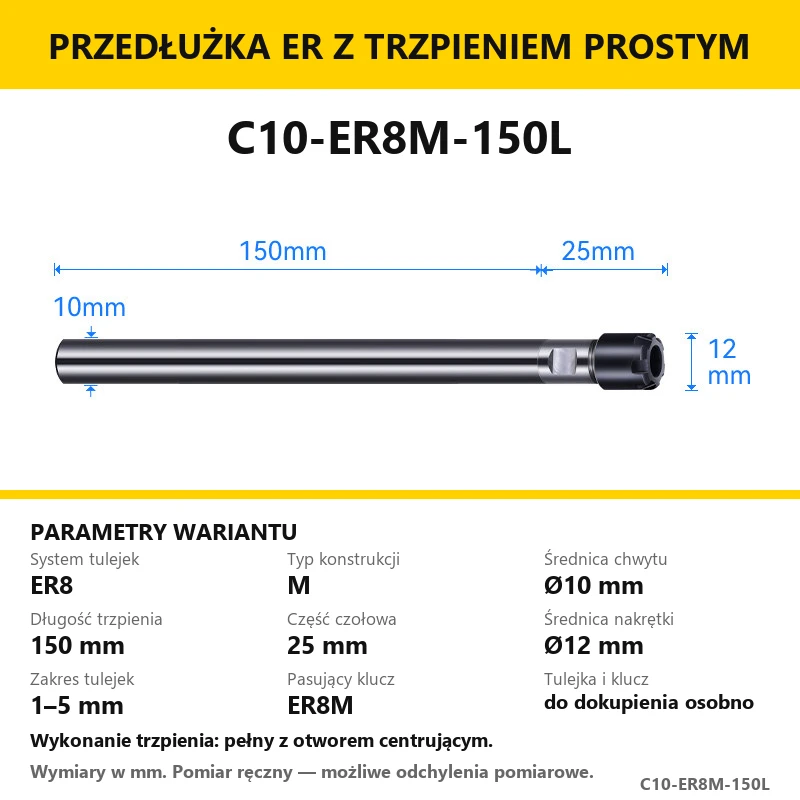

| ER8 | M | Ø10 mm | 100 mm, 150 mm |
| ER8 | M | Ø12 mm | 100 mm, 150 mm, 200 mm |

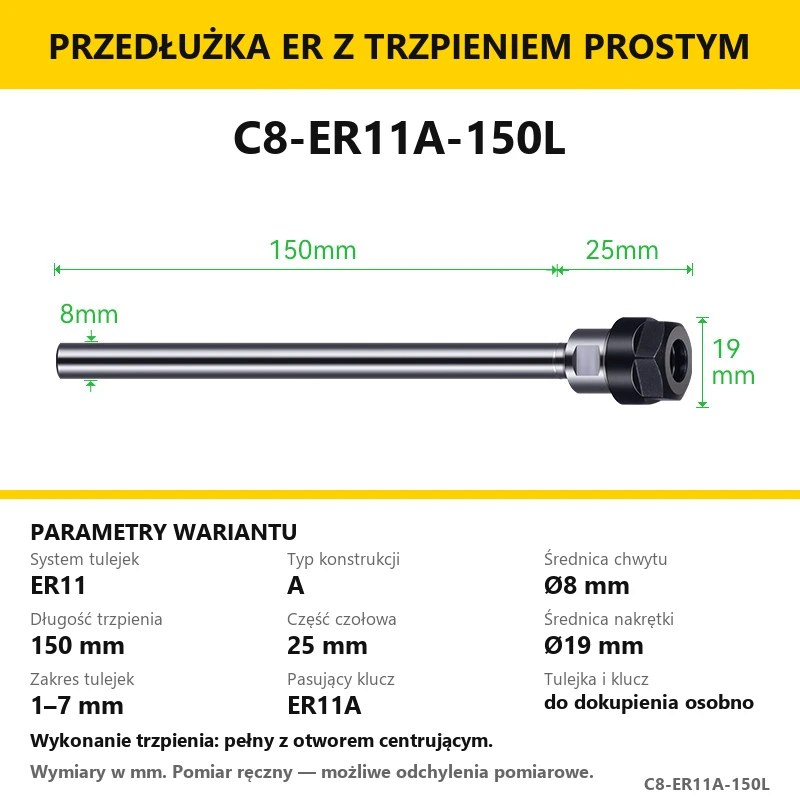

| ER11 | A | Ø8 mm | 100 mm, 150 mm |

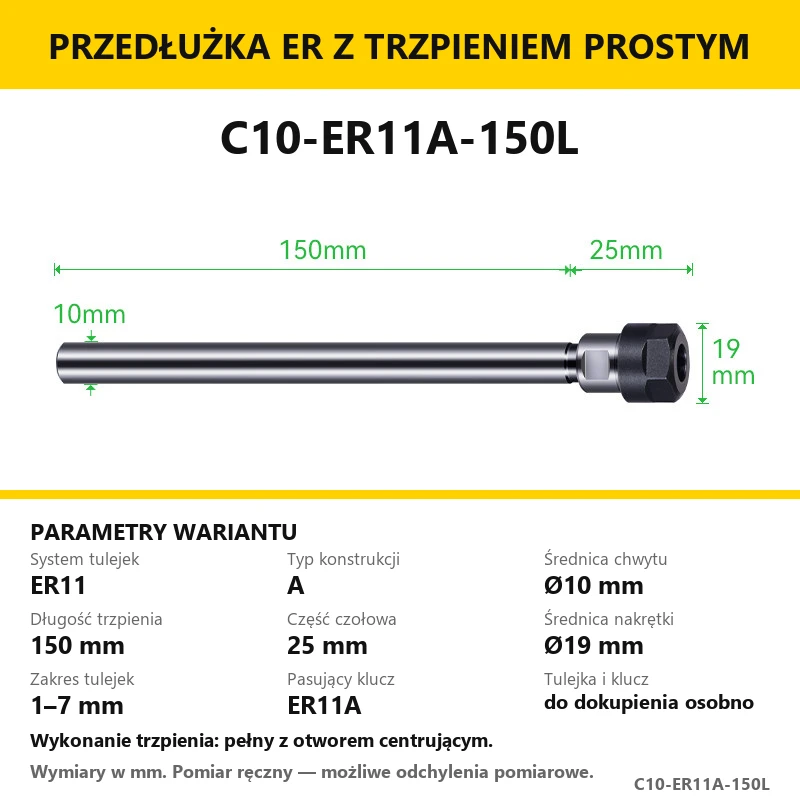

| ER11 | A | Ø10 mm | 100 mm, 150 mm |

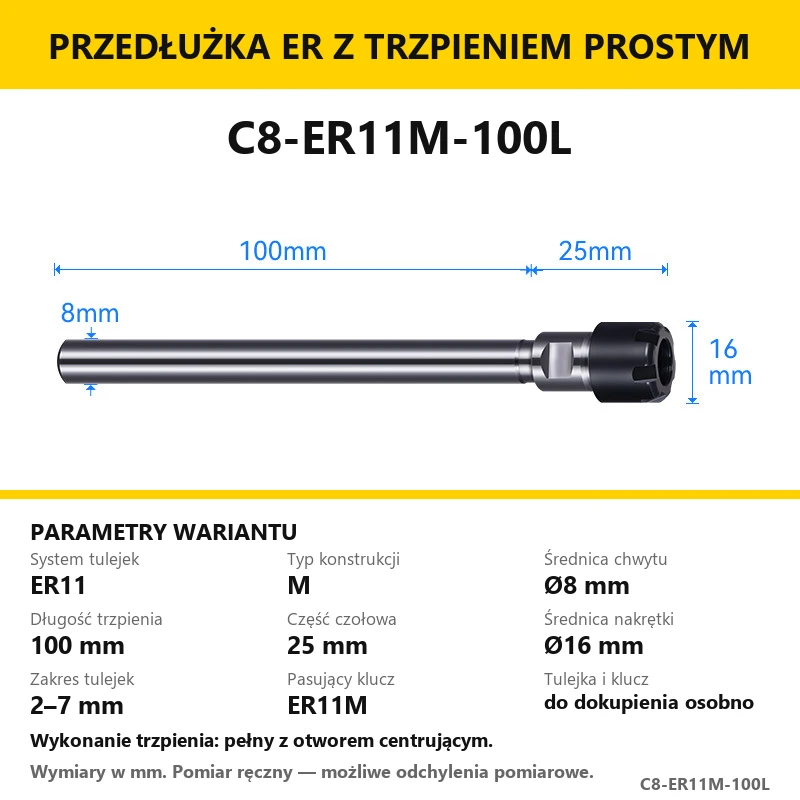

| ER11 | M | Ø8 mm | 100 mm, 150 mm |
| ER11 | M | Ø10 mm | 100 mm, 150 mm |

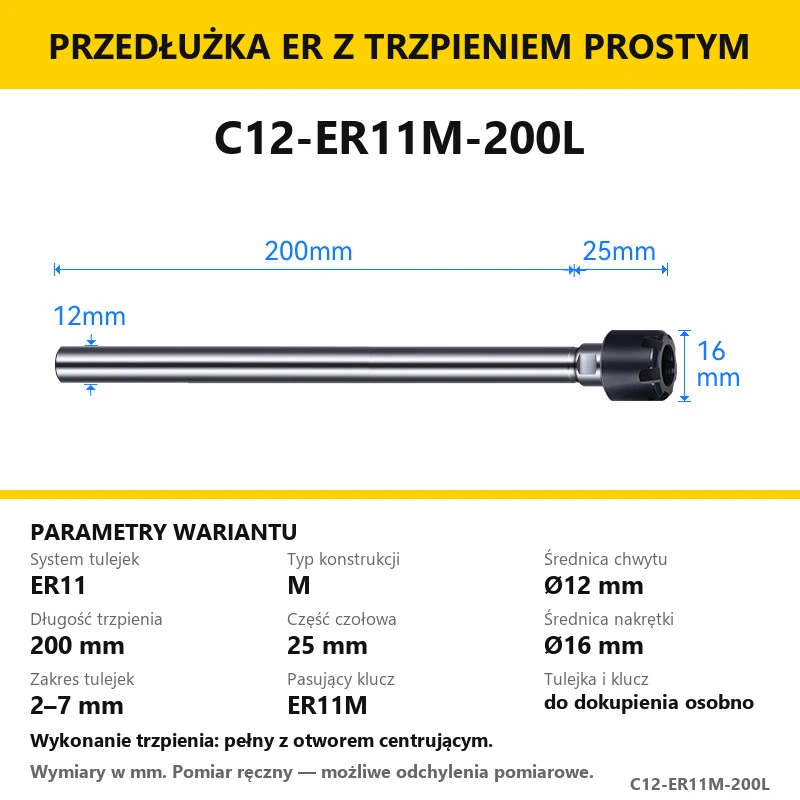

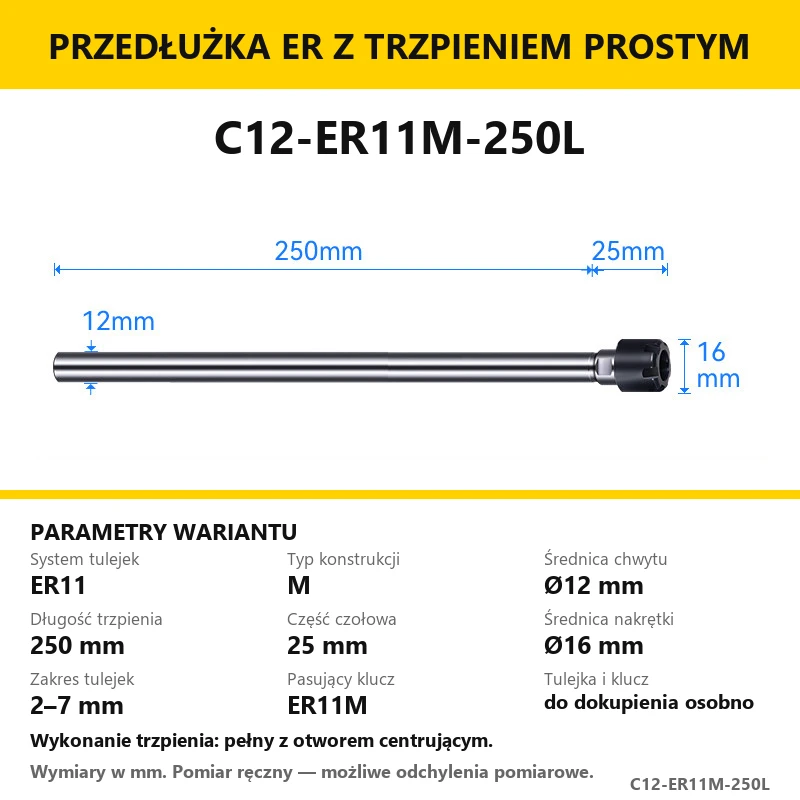

| ER11 | M | Ø12 mm | 100 mm, 150 mm, 200 mm, 250 mm |

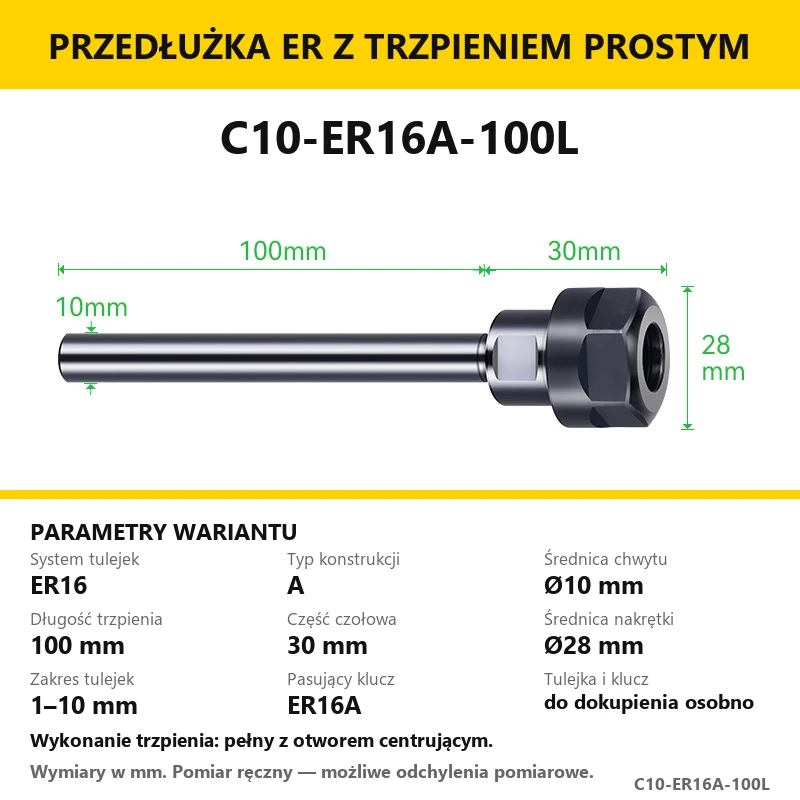

| ER16 | A | Ø10 mm | 100 mm, 150 mm |
| ER16 | A | Ø12 mm | 100 mm, 150 mm |

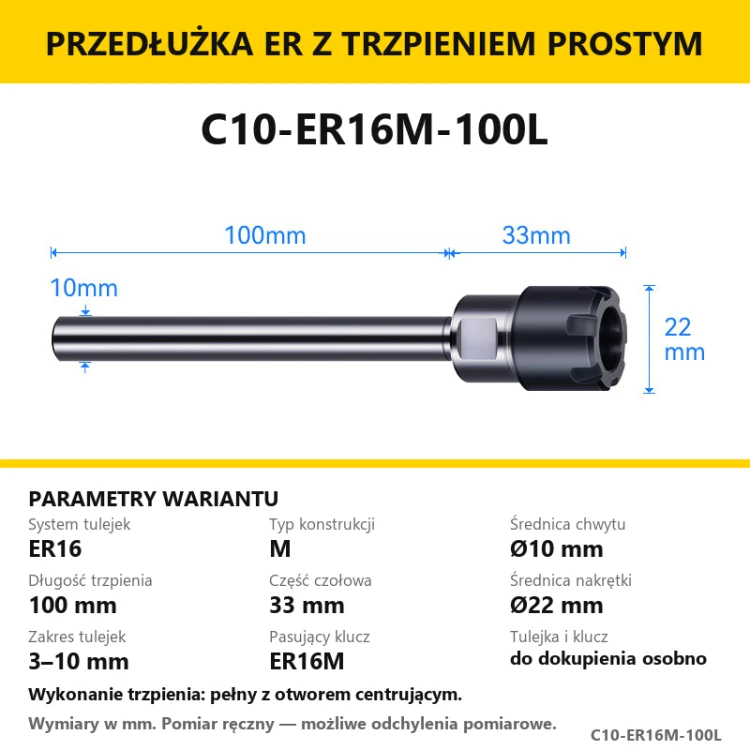

| ER16 | M | Ø10 mm | 100 mm, 150 mm |
| ER16 | M | Ø12 mm | 100 mm, 150 mm |

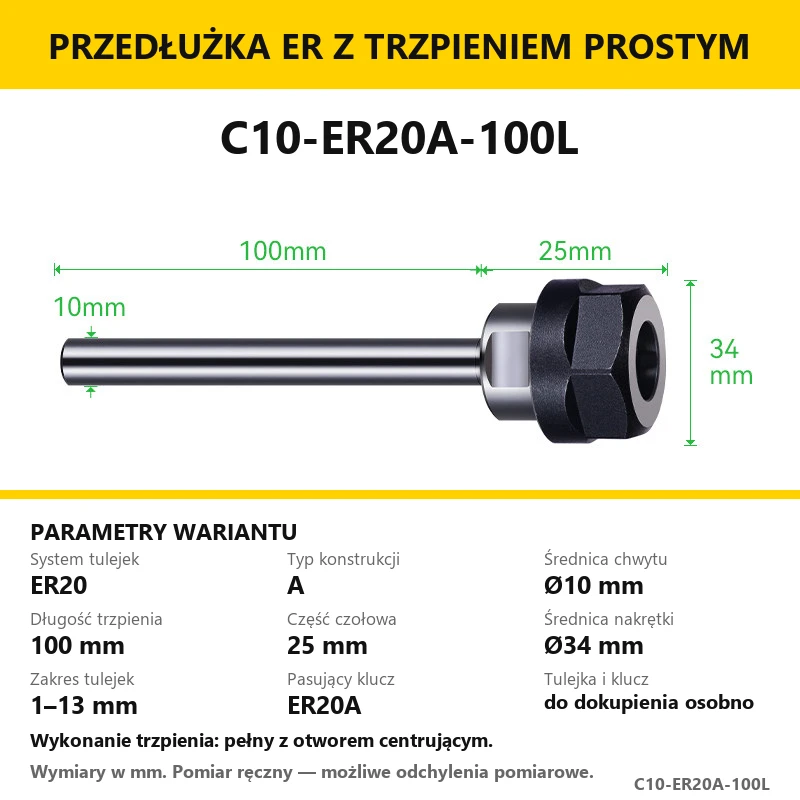

| ER20 | A | Ø10 mm | 100 mm |
| ER20 | A | Ø12 mm | 100 mm |
| ER20 | A | Ø16 mm | 200 mm, 250 mm |

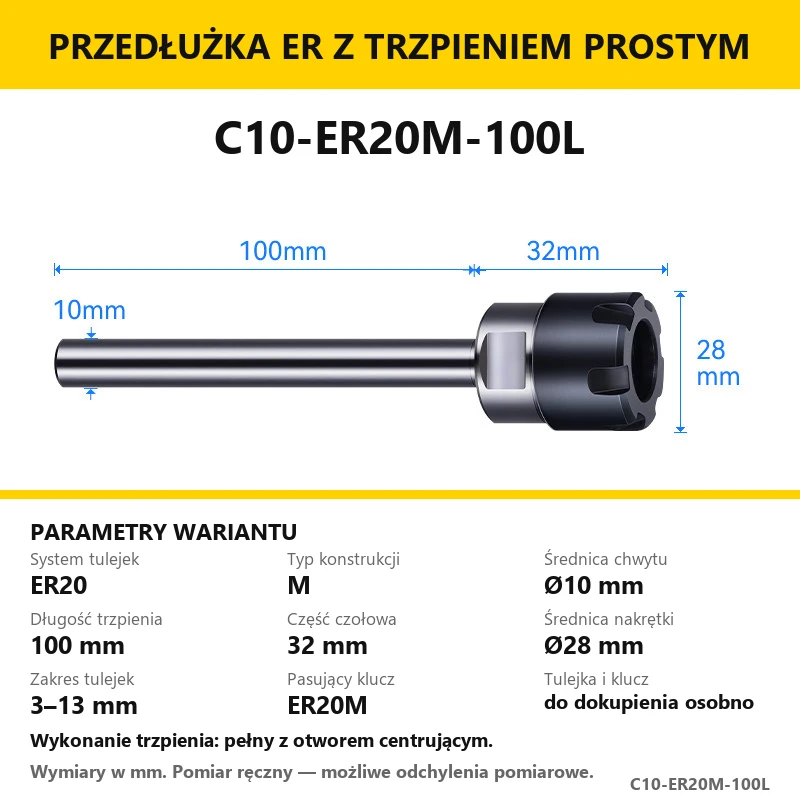

| ER20 | M | Ø10 mm | 100 mm |
| ER20 | M | Ø12 mm | 100 mm |
Otwór centrujący w wykonaniu pełnym nie oznacza kanału przelotowego. Z kolei określenie „drążony (przelotowy)” opisuje możliwość przejścia przez trzpień. Ta cecha może mieć znaczenie dla sposobu montażu, podawania medium albo ograniczeń konkretnej aplikacji, dlatego zawsze należy sprawdzić komunikat na karcie wybranej opcji.
Jeżeli proces technologiczny bezwzględnie wymaga jednego określonego wykonania końca trzpienia, wybierz tylko opcję jednoznacznie opisaną albo zastosuj inne rozwiązanie o potwierdzonej konstrukcji. Opcja z oznaczeniem losowym nie gwarantuje pełnego ani przelotowego trzpienia.
6. Montaż i bezpieczna eksploatacja
Przed montażem oczyść powierzchnię chwytu przedłużki i gniazdo oprawki bazowej. Usuń olej konserwujący, wióry i zabrudzenia mogące powodować bicie lub niepewne mocowanie. Trzpień powinien być wsunięty na głębokość zapewniającą stabilny chwyt zgodny z wymaganiami oprawki. Nie mocuj na krawędzi, przejściu średnic ani części czołowej.
Tulejkę włóż prawidłowo w nakrętkę, a następnie zamontuj narzędzie i dokręć zestaw właściwym kluczem. Nie używaj przypadkowego klucza ani przedłużeń zwiększających moment bez kontroli. Zbyt mały moment może powodować przesuwanie narzędzia, a zbyt duży może uszkodzić nakrętkę, tulejkę lub gwint.
- sprawdź czystość i brak uszkodzeń powierzchni mocujących;
- ogranicz wysięg przedłużki i narzędzia do wartości niezbędnej dla operacji;
- po montażu sprawdź bicie oraz swobodny obrót układu bez kolizji;
- rozpocznij próbę od ostrożnych parametrów i obserwuj drgania oraz hałas;
- nie przekraczaj ograniczeń maszyny, oprawki bazowej, tulejki i narzędzia;
- po kolizji lub przeciążeniu wycofaj element z pracy do czasu kontroli.
Wydłużony układ jest bardziej podatny na ugięcie niż krótka oprawka. Przy większych długościach warto zmniejszyć głębokość skrawania, szerokość skrawania lub posuw na ostrze, jeśli pojawiają się drgania. Ostateczne parametry zależą od kompletnego zestawu, maszyny, materiału i wymaganej jakości powierzchni.
7. Co otrzymujesz i co dobrać osobno
Zakup obejmuje jedną przedłużkę w rozmiarze wybranym w selektorze. Tulejka zaciskowa, klucz do nakrętki, narzędzie skrawające i oprawka bazowa nie są częścią kompletu, chyba że treść koszyka wyraźnie wskazuje inaczej. Informacja „pasujący klucz” na grafice oznacza typ potrzebnego klucza, a nie jego obecność w zestawie.
| Element | W zestawie | Jak dobrać |
|---|---|---|
| Przedłużka ER | Tak, jedna sztuka w wybranej opcji | Według kodu, grafiki i wszystkich wymiarów. |
| Tulejka ER | Nie | Z tej samej rodziny ER i do średnicy chwytu narzędzia. |
| Klucz do nakrętki | Nie | Według pola „Pasujący klucz” na karcie opcji. |
| Narzędzie skrawające | Nie | Do zakresu tulejki i planowanej operacji. |
| Oprawka bazowa | Nie | Do średnicy trzpienia oraz wymagań maszyny. |
Przed rozpakowaniem kilku podobnych rozmiarów porównaj kod na zamówieniu z kodem na karcie wybranej opcji. W przypadku projektów wymagających określonego prześwitu sprawdź średnicę nakrętki, a nie tylko średnicę trzpienia. Do ustalenia całkowitego zasięgu użyj wszystkich wymiarów z rysunku technicznego.
Zdjęcia prezentują budowę i proporcje konkretnej opcji. Odcień powierzchni, drobne ślady zabezpieczenia transportowego i sposób pakowania mogą się różnić między partiami bez zmiany parametrów użytkowych. Wymiary nominalne podano w milimetrach; przy planowaniu kolizji pozostaw bezpieczny zapas montażowy.
8. Najczęstsze pytania
Nie. Tulejkę dobiera się osobno do systemu ER i średnicy chwytu narzędzia.
Nie. Właściwy typ klucza jest podany na grafice wybranej opcji.
Tylko cecha jednoznacznie opisana na karcie jest gwarantowana. Przy komunikacie o obu wykonaniach rodzaj zależy od partii i nie jest opcją wyboru.
Kod wskazuje długość trzpienia. Długość części czołowej jest pokazana osobno na rysunku i należy ją uwzględnić przy planowaniu zasięgu.
Nie należy tak zakładać. Sprawdź typ A, M lub UM oraz pole z oznaczeniem klucza na konkretnej karcie.
Możliwość zależy od konstrukcji oprawki bazowej i wymagań jej wytwórcy. Trzpień jest walcowy; sposób mocowania musi zapewniać prawidłowy chwyt bez uszkodzenia powierzchni.
Zastosuj możliwie krótki wysięg, sprawdź bicie, pewność mocowania i dobierz łagodniejsze parametry skrawania do kompletnego układu.
Sprawdź przede wszystkim średnicę nakrętki, średnicę trzpienia i długość części czołowej. Wszystkie trzy wartości znajdują się na grafice opcji.
Przed zakupem wybierz opcję i odczytaj jej pełną kartę techniczną. Kod, system ER, średnica i długość trzpienia, część czołowa, średnica nakrętki, zakres tulejek, klucz oraz wykonanie końca trzpienia powinny odpowiadać planowanemu zastosowaniu.
