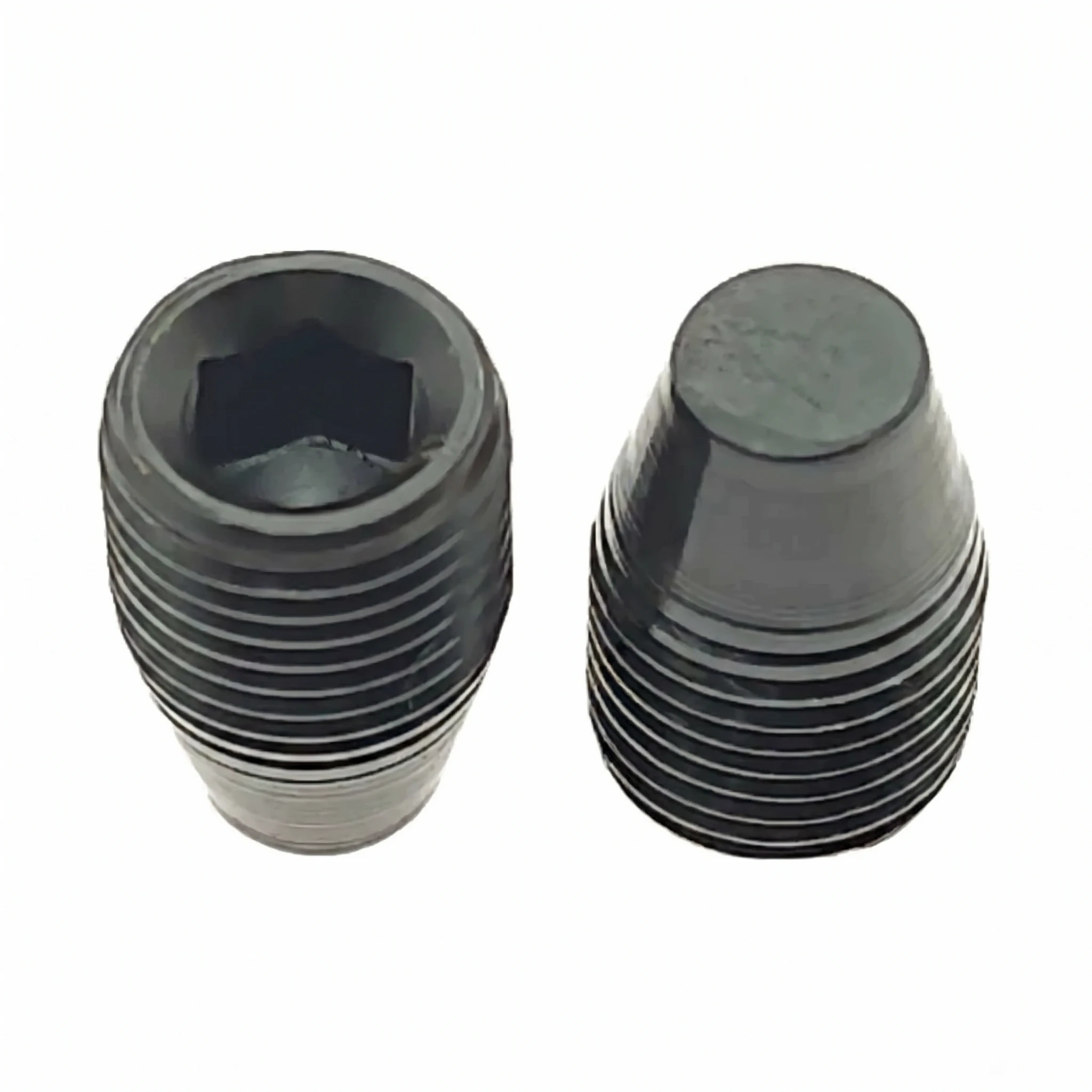

  • LBK_main_2_screws

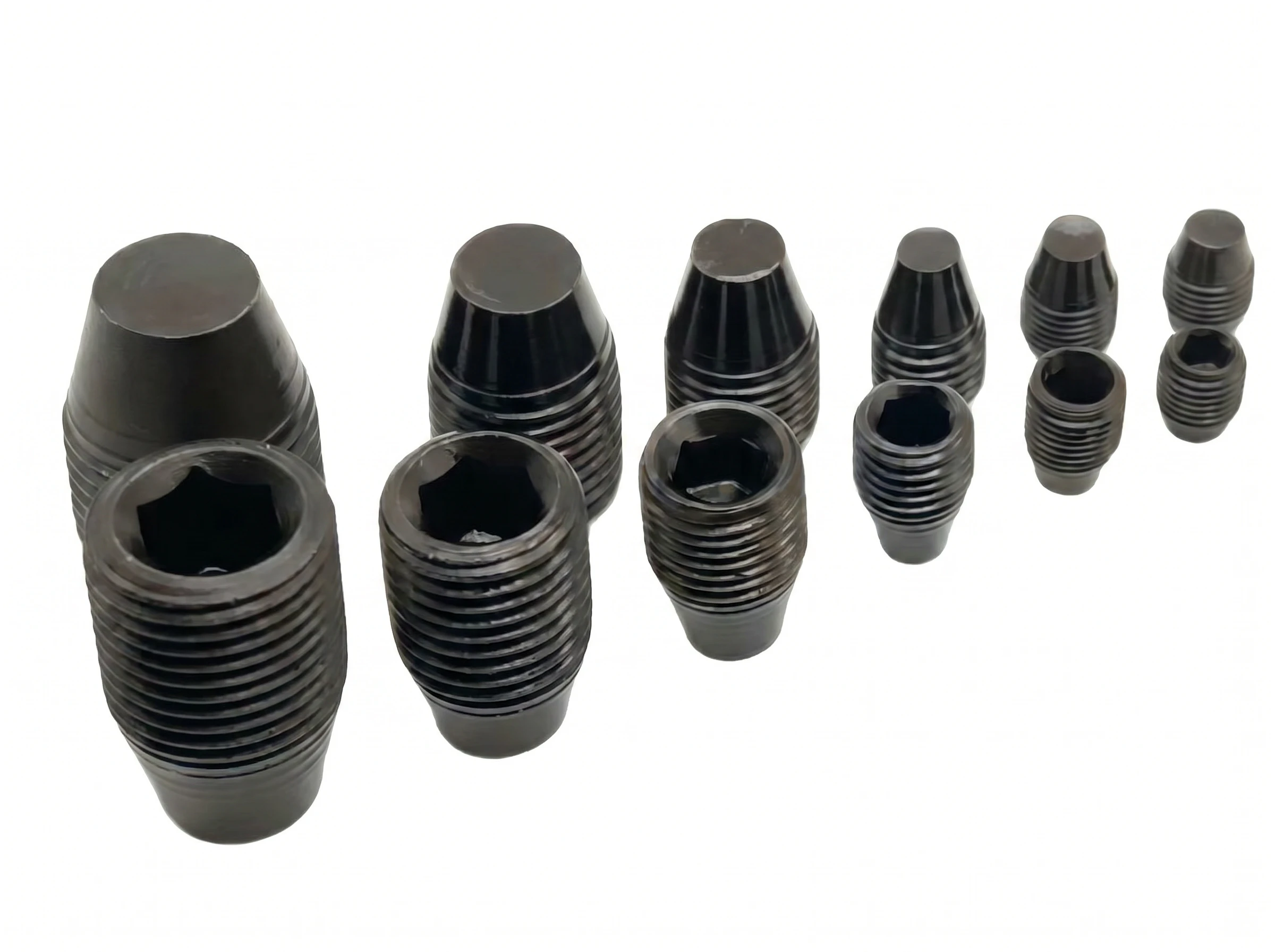

  • LBK_zestaw_12_srubek

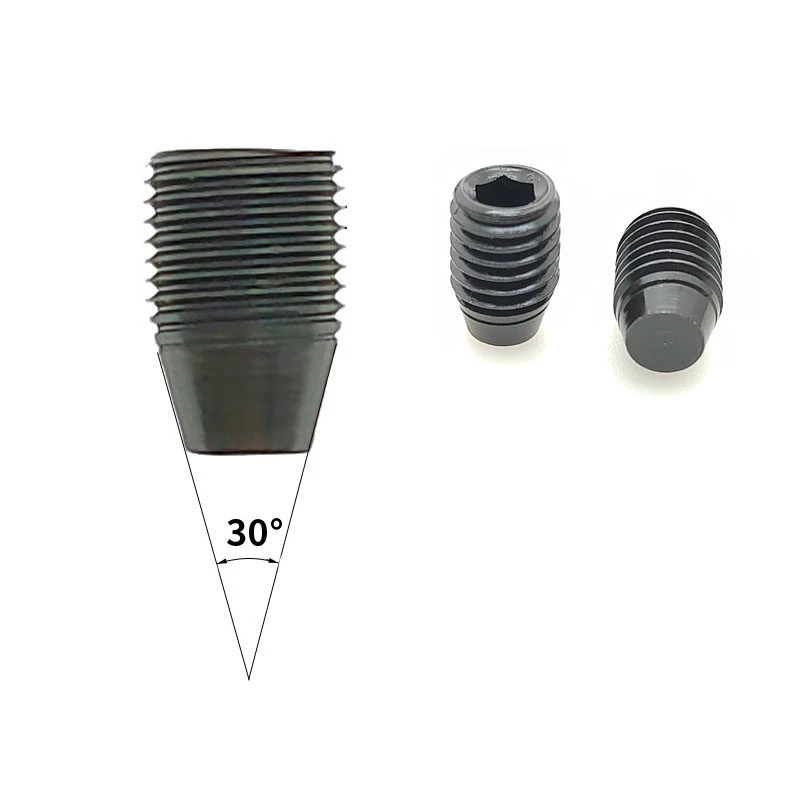

  • LBK_kat_stozka_30
  • LBK_tabela_24_wariantow

Sruba dociskowa LBK kl.12.9 do wytaczakow precyzyjnych, side-lock i gniazd plytek

Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 10,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz LBK1 M4x6 drobny (standard) LBK2 M5x7 drobny (standard) LBK3 M6x9 drobny (standard) LBK4 M8x12 drobny (standard) LBK5 M10x15 drobny (standard) LBK6 M12x18 drobny (standard) LBK1 M4x6 gruby (standard) LBK2 M5x7 gruby (standard) LBK3 M6x9 gruby (standard) LBK4 M8x12 gruby (standard) LBK5 M10x15 gruby (standard) LBK6 M12x18 gruby (standard) LBK1 M4x6 drobny (ulepszona) LBK2 M5x7 drobny (ulepszona) LBK3 M6x9 drobny (ulepszona) LBK4 M8x12 drobny (ulepszona) LBK6 M12x18 drobny (ulepszona) LBK2 M5x7 gruby (ulepszona) LBK4 M8x12 gruby (ulepszona) LBK6 M12x18 gruby (ulepszona) LBK5 M10x15 drobny (ulepszona) LBK1 M4x6 gruby (ulepszona) LBK3 M6x9 gruby (ulepszona) LBK5 M10x15 gruby (ulepszona)
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

Sruby dociskowe imbusowe LBK klasy 12.9 (najwyzsza klasa, hartowana stal stopowa) - mocuja plytki skrawajace i chwyt narzedzia w mikrowytaczakach precyzyjnych, oprawkach side-lock, gniazdach cartridge plytek wymiennych i mikroregulacji ostrzy. Pasuja do typowych systemow oznaczonych LBK1-LBK6 oraz CK1-CK6 stosowanych przez wiekszosc producentow narzedzi CNC (zarowno chinskich, jak i europejskich).

Sruby nie pekaja pod maksymalnym momentem dokrecenia, zachowuja zacisk pod wibracja i wytrzymuja temperatury pracy narzedzia skrawajacego. Dostepne w dwoch wariantach jakosci: Standard (seryjna produkcja kl.12.9) oraz Ulepszona (zaawansowana kontrola materialu i obrobki cieplnej, do narzedzi pracujacych w trudnych warunkach).

Zastosowanie

Sruby LBK kl.12.9 stosuje sie wszedzie tam, gdzie zwykla sruba DIN 912 byloby za slaba pod obciazenia skrawania i wibracje:

  • Mikrowytaczaki precyzyjne (boring bars MTR, MFR, MUR, MNR, MZR, MQR i podobne) - mocowanie ostrza w glowicy mikroregulacji
  • Oprawki narzedziowe side-lock - dociskanie chwytu narzedzia w gnieździe oprawki
  • Cartridge plytek skrawajacych - mocowanie wymiennych plytek do korpusu glowicy
  • Naprawy serwisowe - wymiana zniszczonych srub kl.12.9 w istniejacych narzedziach
  • Modyfikacje konstrukcji - tam gdzie potrzeba wysokiej wytrzymalosci przy malych srednicach

Specyfikacja

ParametrWartosc
TypSruba dociskowa imbusowa (set screw)
Klasa wytrzymalosci12.9 (najwyzsza klasa hartowana)
MaterialStal stopowa hartowana - dwa warianty: Standard i Ulepszona
LacznikGniazdo szesciokatne (imbus)
Rozmiary MM4, M5, M6, M8, M10, M12
Dlugosci L6, 7, 9, 12, 15, 18 mm
Typy gwintuDrobny (fine) i gruby (coarse)
Klucz imbus2 - 6 mm (zalezy od rozmiaru sruby)
Norma odniesieniaDIN 913 / DIN 916 (set screw, kl.12.9)
SprzedazCena za 1 szt.
Dostawa24 h od potwierdzenia zamowienia

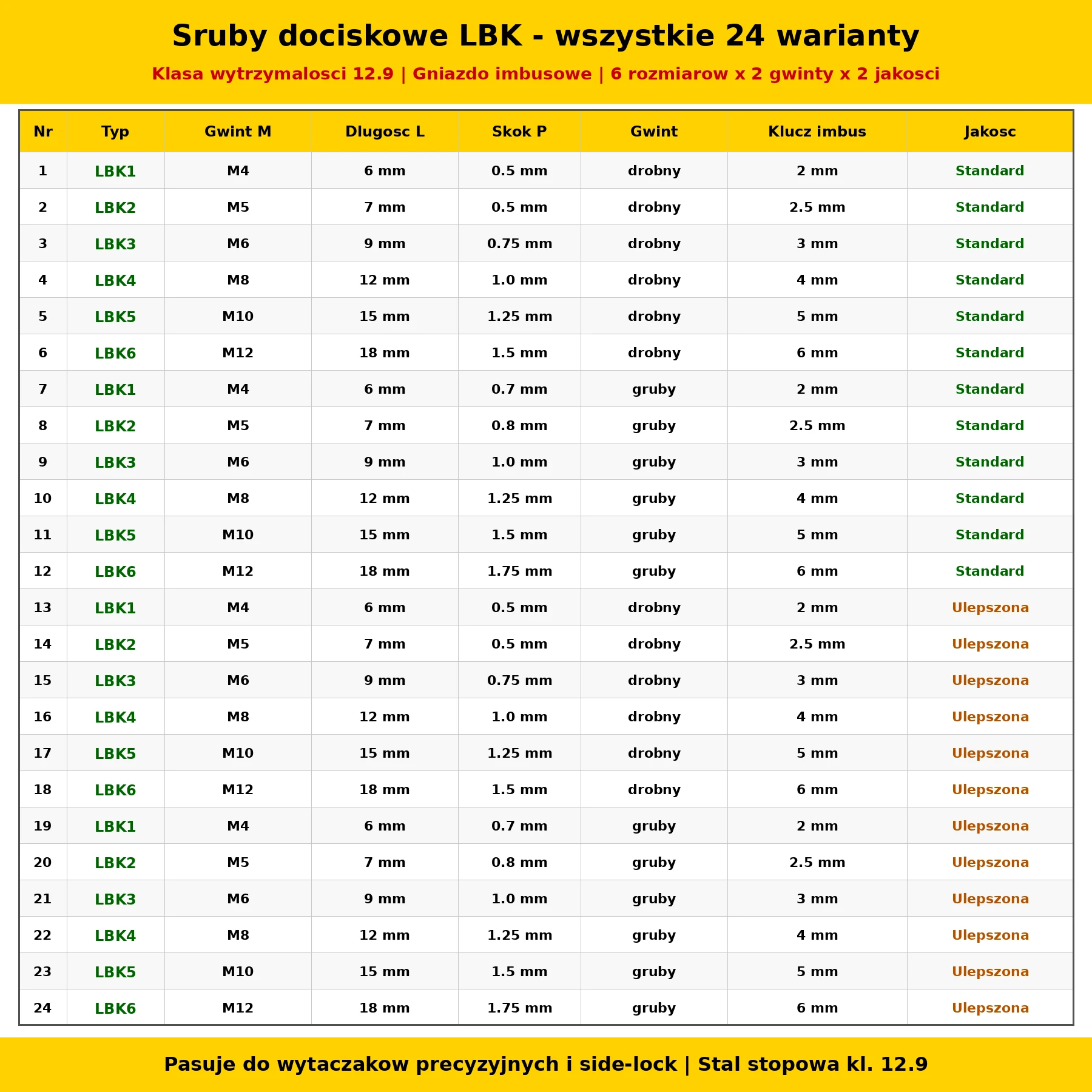

Dostepne rozmiary

TypGwint MDlugosc LSkok P (drobny)Skok P (gruby)Klucz imbus
LBK1M46 mm0.5 mm0.7 mm2 mm
LBK2M57 mm0.5 mm0.8 mm2.5 mm
LBK3M69 mm0.75 mm1.0 mm3 mm
LBK4M812 mm1.0 mm1.25 mm4 mm
LBK5M1015 mm1.25 mm1.5 mm5 mm
LBK6M1218 mm1.5 mm1.75 mm6 mm

Kazdy rozmiar dostepny w 4 kombinacjach: gwint drobny / gruby x jakosc Standard / Ulepszona. Lacznie 24 warianty do wyboru - widoczne w selektorze powyzej.

Standard vs Ulepszona

ParametrStandardUlepszona
MaterialStal stopowa kl.12.9 (seryjna produkcja)Stal stopowa kl.12.9 z kontrolowanym skladem (zwykle JP/EU)
Obrobka cieplnaStandardowa, partia hartowanaKontrolowana, indywidualne testy twardosci
Twardosc rdzenia32 - 39 HRC35 - 42 HRC
Wytrzymalosc na rozciaganiemin. 1200 MPamin. 1300 MPa
Powtarzalnosc parametrowDobraBardzo dobra (mniejsze odchylki w partii)
Rekomendowane zastosowanieWarsztaty serwisowe, okazjonalna wymianaProdukcja seryjna, narzedzia w stalej eksploatacji
CenaStandardowaWyzsza o ~30%

Dobor sruby do narzedzia

Typ narzedziaNajczestszy rozmiar sruby
Mikrowytaczaki MTR, MFR, MUR (chwyt 3-6 mm)LBK1 (M4x6) lub LBK2 (M5x7)
Mikrowytaczaki MNR, MZR, MQR (chwyt 6-10 mm)LBK2 (M5x7) lub LBK3 (M6x9)
Wytaczaki SBWR, SBFR, SBPR (chwyt 10-16 mm)LBK3 (M6x9) lub LBK4 (M8x12)
Oprawki side-lock BT/SK/HSK (chwyt 16-25 mm)LBK4 (M8x12) lub LBK5 (M10x15)
Glowice frezarskie skladane (korpus duzy)LBK5 (M10x15) lub LBK6 (M12x18)
Cartridge plytek skrawajacych w glowicachLBK1 - LBK3 (zalezy od plytki)

W razie watpliwosci - prosze podac zdjecie oryginalnej sruby lub kod narzedzia, pomozemy dobrac pasujacy rozmiar. Najczesciej oryginalna sruba ma na lbie wybity rozmiar (np. "M6x9" lub "LBK3").

Moment dokrecenia

RozmiarMoment dokrecenia (kl.12.9)Moment maksymalny
M4 (LBK1)4 - 5 Nm6 Nm
M5 (LBK2)8 - 10 Nm12 Nm
M6 (LBK3)13 - 16 Nm20 Nm
M8 (LBK4)32 - 40 Nm48 Nm
M10 (LBK5)63 - 79 Nm95 Nm
M12 (LBK6)108 - 135 Nm163 Nm

Uwaga: wartosci momentu sa orientacyjne dla srub w stalowym korpusie. Konkretne wartosci dla danego narzedzia podaje producent w karcie technicznej. Klucz dynamometryczny jest zawsze rekomendowany zwlaszcza przy mikrowytaczakach (latwo zlamac otwor gwintowany).

FAQ - najczestsze pytania

Czy ta sruba pasuje do mojego konkretnego wytaczaka?
Pasuje, jesli oryginalna sruba ma oznaczenie LBK1-LBK6 lub CK1-CK6 oraz pasujace wymiary M i L. W praktyce wiekszosc chinskich i europejskich mikrowytaczakow uzywa tego standardu. W razie watpliwosci - prosze przeslac zdjecie sruby lub kod narzedzia, dobierzemy pasujacy wariant.

Czym rozni sie wariant Standard od Ulepszonej?
Material i klasa wykonania. Standard to seryjna produkcja kl.12.9 (gloownie chinska). Ulepszona to material z kontrolowanym skladem i obrobka cieplna (zwykle stal JP lub EU) z wyzsza powtarzalnoscia parametrow. Dla narzedzi w produkcji seryjnej rekomendujemy Ulepszona, dla okazjonalnej wymiany Standard wystarczy.

Jaki klucz imbusowy potrzebny?
M4 - 2 mm, M5 - 2.5 mm, M6 - 3 mm, M8 - 4 mm, M10 - 5 mm, M12 - 6 mm. Komplety kluczy imbusowych mamy w kategorii Kluczyki i akcesoria.

Czy mozna dokrecic na maksymalny moment?
Tak - kl.12.9 wytrzymuje ok. 90% momentu zrywania. Konkretne wartosci patrz tabela "Moment dokrecenia" powyzej. Przy mikrowytaczakach (M4-M6) zawsze rekomendujemy klucz dynamometryczny - latwo uszkodzic gwint w korpusie.

Czy te sruby pasuja do plytek skrawajacych typu CCMT, DCMT, VBMT?
Nie - plytki skrawajace mocuje sie zwykle przez sruby torx z lbem stozkowym, ktore mamy oddzielnie w kategorii Kluczyki/srubki TORX. Sruby LBK to set screws (dociskowe bez lba), do mocowania chwytow w gniazdach.

Czym rozni sie gwint drobny od grubego?
Skokiem gwintu. Drobny (fine) ma mniejszy skok P i wieksza precyzje mocowania, lepiej trzyma pod wibracja - rekomendowany do mikrowytaczakow. Gruby (coarse) ma wiekszy skok, szybszy montaz i latwiejsza wymiana w warunkach warsztatowych. Sprawdz oryginalna srube - jezeli zwoje sa gestsze, masz drobny.

Czas dostawy?
Wysylka w 24 h od potwierdzenia zamowienia. Towar magazynowany w Polsce. Dla zamowien po godz. 14:00 wysylka nastepnego dnia roboczego.

Mozliwosc zamowienia hurtowego?
Tak - od 50 szt. ceny ustalamy indywidualnie. Prosze o kontakt mailowy z lista rozmiarow i ilosci.
