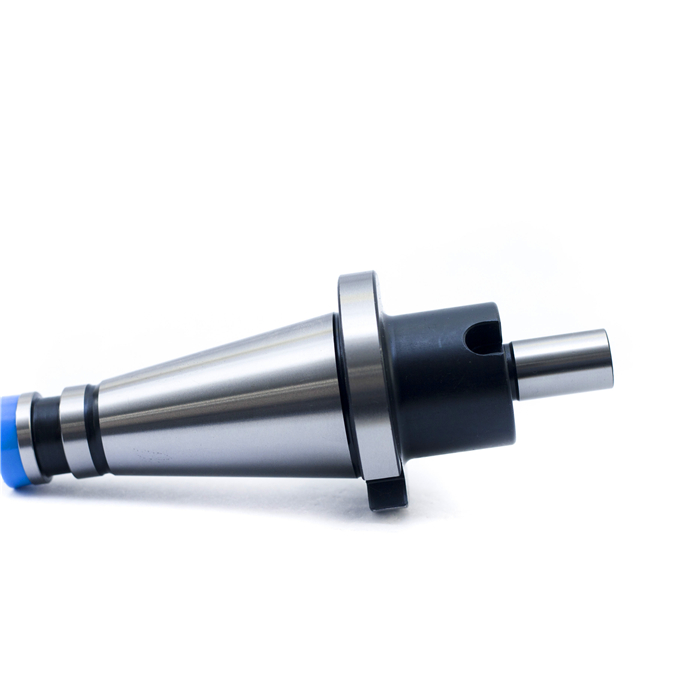

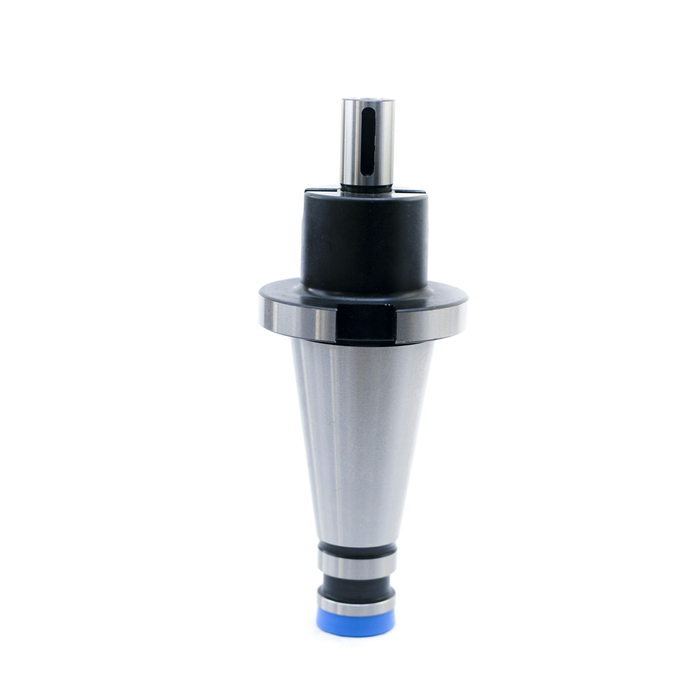

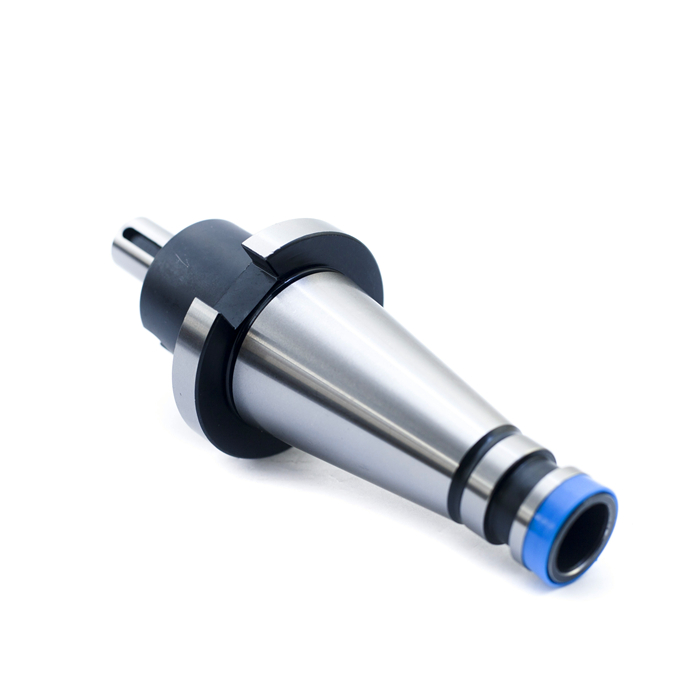

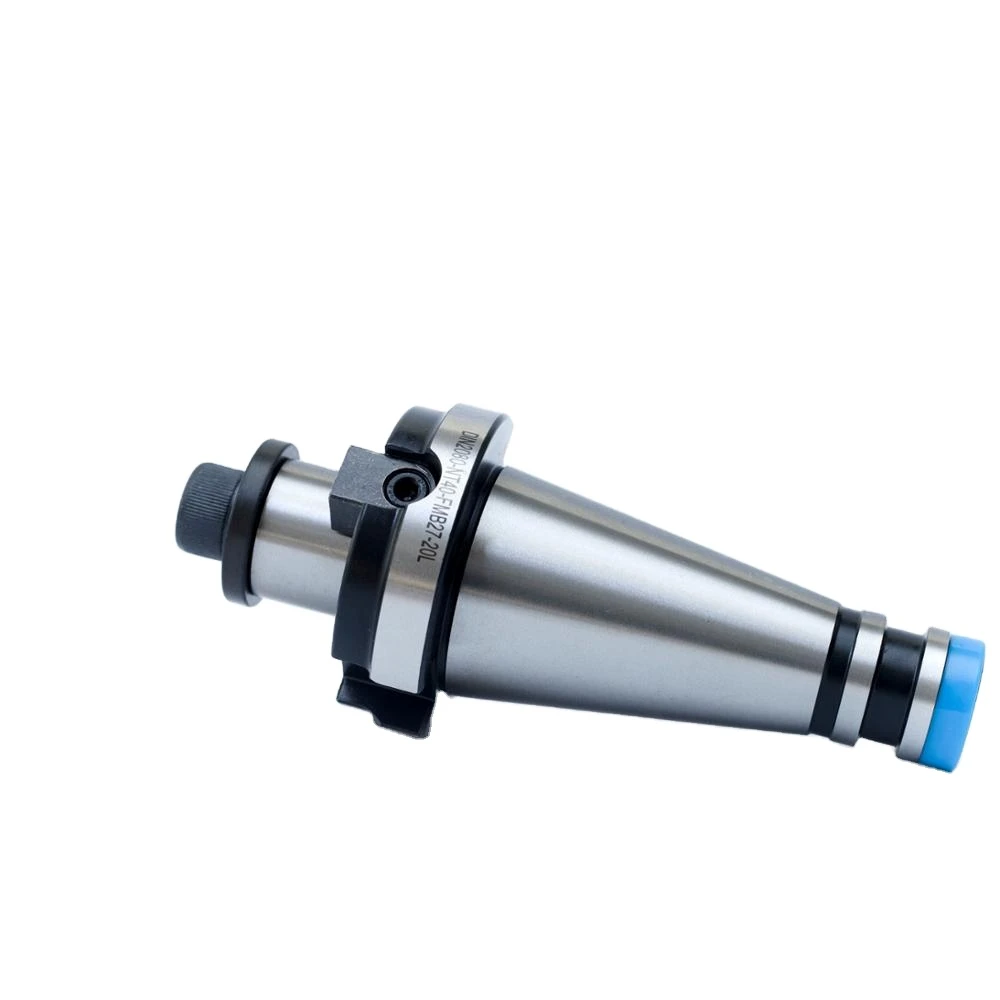

Trzpień frezarski FMB ISO DIN 2080 do frezów nasadzanych frezarka konwencjonalna ISO30 ISO40 ISO50

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 143,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz NT30-FMB16-35 NT30-FMB16-100 NT30-FMB22-45 NT30-FMB22-60 NT30-FMB22-100 NT30-FMB27-45 NT30-FMB27-100 NT30-FMB27-160 NT30-FMB32-45 NT30-FMB32-100 NT30-FMB32-160 NT30-FMB40-45 NT30-FMB40-100 NT30-FMB40-160 NT40-FMB16-35 NT40-FMB16-45 NT40-FMB16-100 NT40-FMB22-35 NT40-FMB22-45 NT40-FMB22-100 NT40-FMB27-35 NT40-FMB27-60 NT40-FMB27-100 NT40-FMB32-45 NT40-FMB32-60 NT40-FMB32-100 NT40-FMB40-45 NT40-FMB40-60 NT40-FMB40-100 NT40-FMB3/4-60 NT40-FMB1-100 NT40-FMB1-1/4-60 NT50-FMB16-45 NT50-FMB22-45 NT50-FMB22-100 NT50-FMB22-160 NT50-FMB27-45 NT50-FMB27-100 NT50-FMB27-160 NT50-FMB32-45 NT50-FMB32-100 NT50-FMB32-160 NT50-FMB40-45 NT50-FMB40-100 NT50-FMB40-160
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis

Trzpień frezarski do frezów nasadzanych (głowic frezarskich, frezów walcowo-czołowych) ze stożkiem ISO wg normy DIN 2080. Stożek ISO bez kołka pociągowego, z gwintem pod ściągacz, przeznaczony do frezarek konwencjonalnych i manualnych. Frez nasadzany mocuje się na trzpieniu przez śrubę centralną i wpust napędowy. Dostępny w stożkach ISO30, ISO40 i ISO50 oraz w gniazdach FMB16, FMB22, FMB27, FMB32, FMB40 (i wersjach calowych).

Zastosowanie

  • Mocowanie frezów nasadzanych i głowic frezarskich na trzpieniu z wpustem.
  • Frezowanie czołowe i walcowo-czołowe na frezarkach konwencjonalnych ze stożkiem ISO (DIN 2080).
  • Dobór gniazda FMB do średnicy otworu freza nasadzanego.
  • Praca na maszynach ISO30, ISO40 i ISO50.

Stożek DIN 2080 nie posiada kołka pociągowego (pull studa) - wrzeciono dociąga trzpień gwintowanym ściągaczem. To rozwiązanie typowe dla frezarek konwencjonalnych.

Specyfikacja

Parametr Wartość
Typ stożkaISO30 / ISO40 / ISO50 (DIN 2080)
Typ trzpieniaFMB - do frezów nasadzanych (face mill arbor)
Gniazda FMBFMB16, FMB22, FMB27, FMB32, FMB40 (oraz calowe 3/4", 1", 1-1/4")
Mocowanie frezaśruba centralna + wpust napędowy
Kołek pociągowybrak (gwint pod ściągacz - frezarki konwencjonalne)
Materiałstal stopowa, hartowana

Dostępne rozmiary

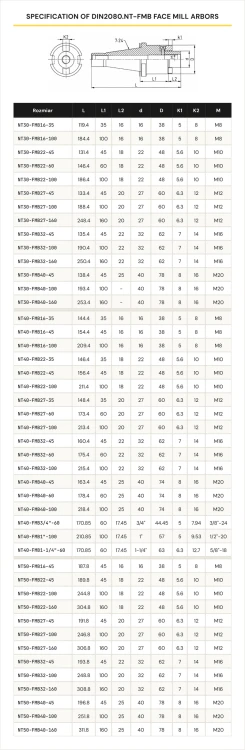

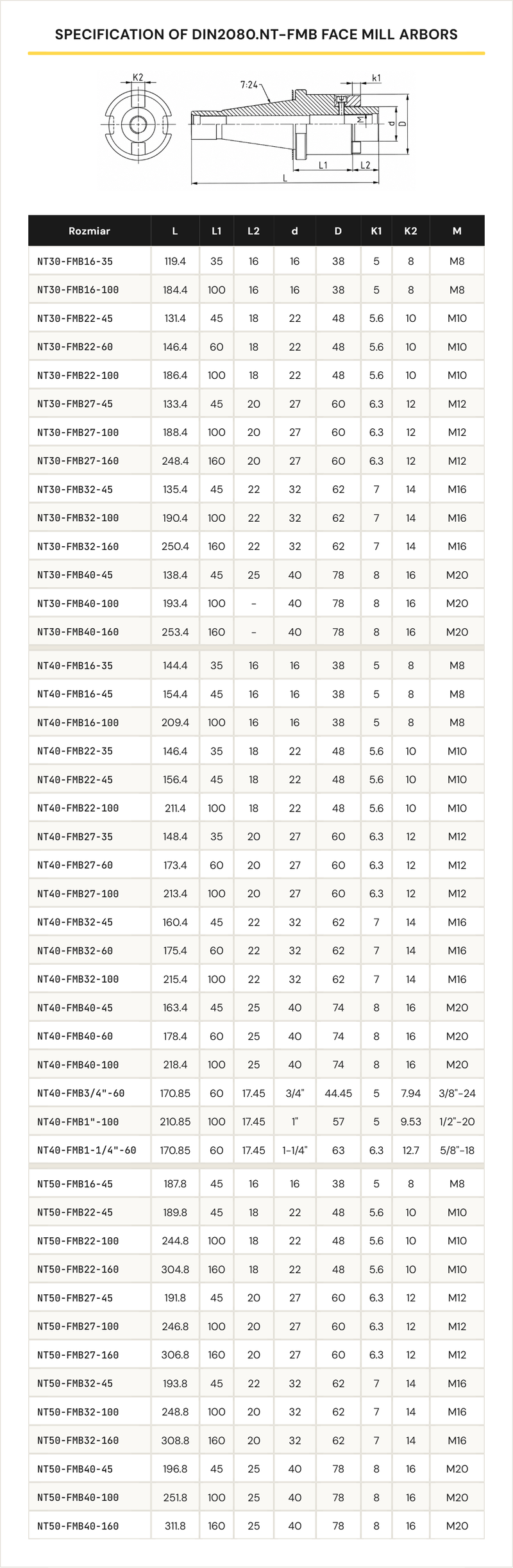

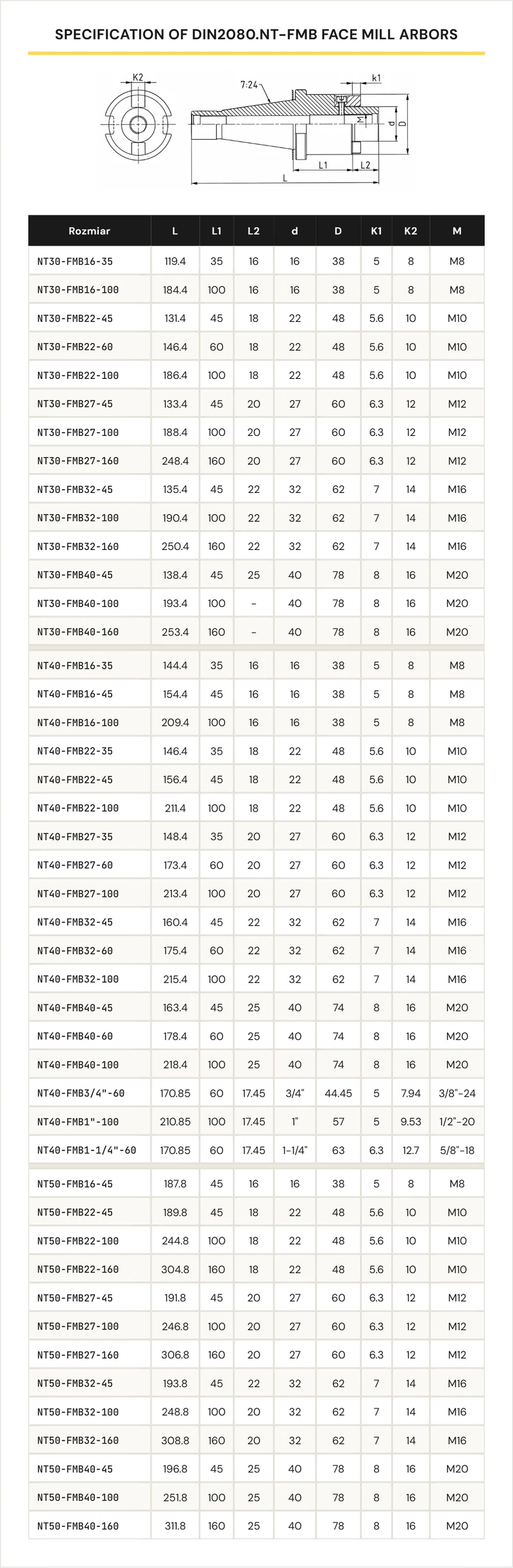

Specyfikacja trzpieni FMB DIN2080

Dobór gniazda FMB

Gniazdo FMB odpowiada średnicy otworu montażowego freza nasadzanego: FMB16 = 16 mm, FMB22 = 22 mm, FMB27 = 27 mm, FMB32 = 32 mm, FMB40 = 40 mm. Długość trzpienia (liczba po myślniku w kodzie) dobiera się do wymaganego wysięgu.

FAQ

Czy pasuje do frezarki CNC z automatyczną wymianą narzędzia?
Nie. DIN 2080 nie ma kołka pociągowego i jest przeznaczona do frezarek konwencjonalnych z ręcznym ściągaczem. Do CNC stosuje się stożki DIN 69871 (SK), BT lub HSK.

Co oznacza liczba w kodzie, np. FMB27-100?
FMB27 to średnica gniazda (27 mm), a 100 to długość trzpienia w mm.

Czy frez nasadzany jest w zestawie?
Nie. Trzpień FMB jest oprawką - frez nasadzany dobiera się osobno do gniazda.
