Tuleja zaciskowa ER32 - klasa AA ≤ 0,008, wyższa dokładność

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 31,00 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1,0 mm 1,5 mm 2,0 mm 2,5 mm 3,0 mm 4,0 mm 5,0 mm 6,0 mm 7,0 mm 8,0 mm 9,0 mm 10,0 mm 11,0 mm 12,0 mm 13,0 mm 14,0 mm 15,0 mm 16,0 mm 17,0 mm 18,0 mm 19,0 mm 20,0 mm 21,0 mm 22,0 mm 23,0 mm 24,0 mm 25,0 mm
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Tuleja zaciskowa ER32 — klasa AA, dokładność ≤0,008 mm

Stal sprężynowa 65Mn · do chwytów walcowych · rozmiar wybierany w wariantach

Tuleja zaciskowa ER32 klasy AA do precyzyjnego mocowania narzędzi z chwytem walcowym w oprawkach systemu ER32. Jest wykonana ze stali sprężynowej 65Mn i ma dokładność ≤0,008 mm. Rozmiar nominalny dobiera się do średnicy chwytu narzędzia.

1. Zastosowanie

Tuleja jest elementem mocującym między narzędziem a oprawką ER32. Służy do mocowania narzędzi skrawających w maszynach CNC; średnicę zacisku wybiera się według chwytu, a nie średnicy części roboczej.

  • Frezy z chwytem walcowym.
  • Wiertła z chwytem walcowym.
  • Rozwiertaki z chwytem walcowym.

2. Specyfikacja techniczna

ParametrWartość
System mocowaniaER32
Klasa dokładnościAA
Dokładność≤0,008 mm
MateriałStal sprężynowa 65Mn
Rodzaj chwytu narzędziaWalcowy / cylindryczny
Zakres średnic nominalnych pojedynczych tulei1–25 mm
Średnica zewnętrzna tuleiØ33 mm
Długość tulei40 mm
Oznaczenie rozmiaru i klasyNa froncie tulei

3. Dobór średnicy i wariantu

Zakres nominalnych rozmiarów pojedynczych tulei w tej ofercie wynosi 1–25 mm. Konkretny rozmiar wybierz w selektorze wariantów; jego karta pokazuje średnicę nominalną, gabaryty tulei oraz zakres zacisku, jeżeli został podany.

  1. Sprawdź, czy oprawka i nakrętka są przeznaczone do tulei ER32.
  2. Odczytaj średnicę walcowego chwytu narzędzia.
  3. Porównaj ją ze średnicą nominalną oraz zakresem zacisku wybranego wariantu.
  4. Przed zakupem sprawdź kartę właściwego rozmiaru.

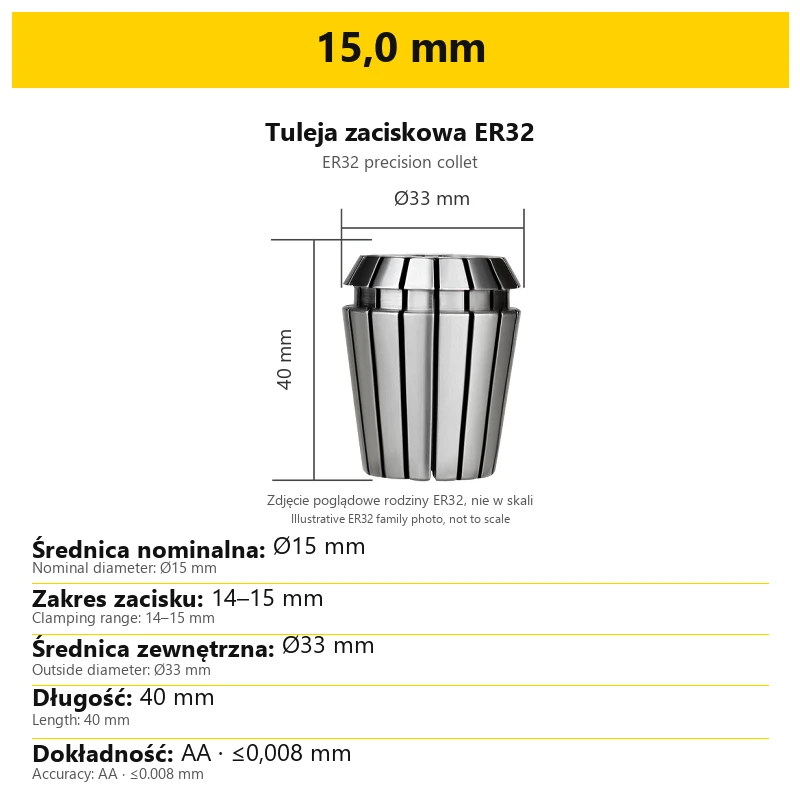

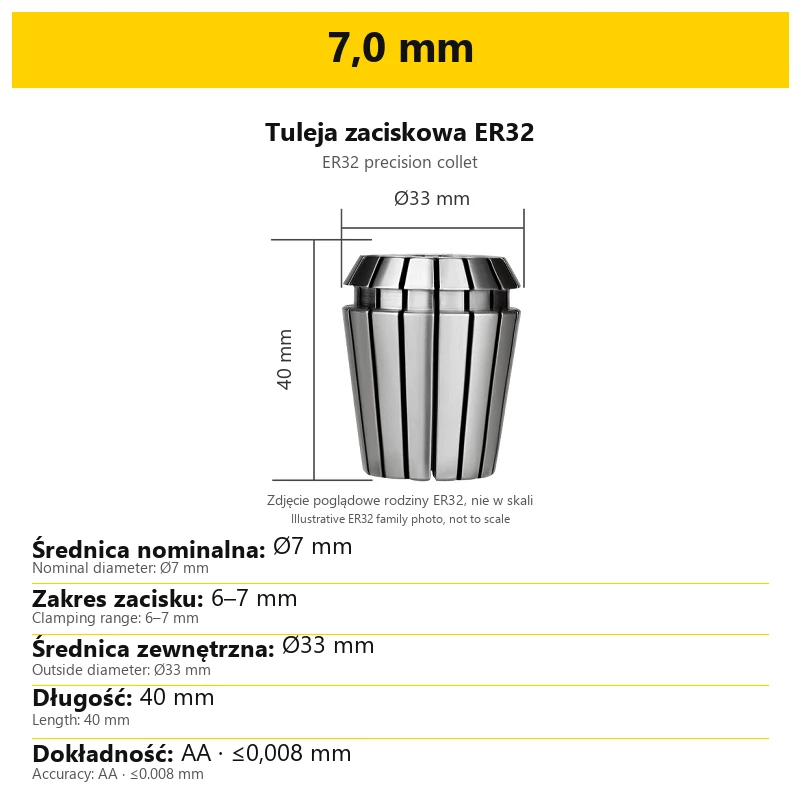

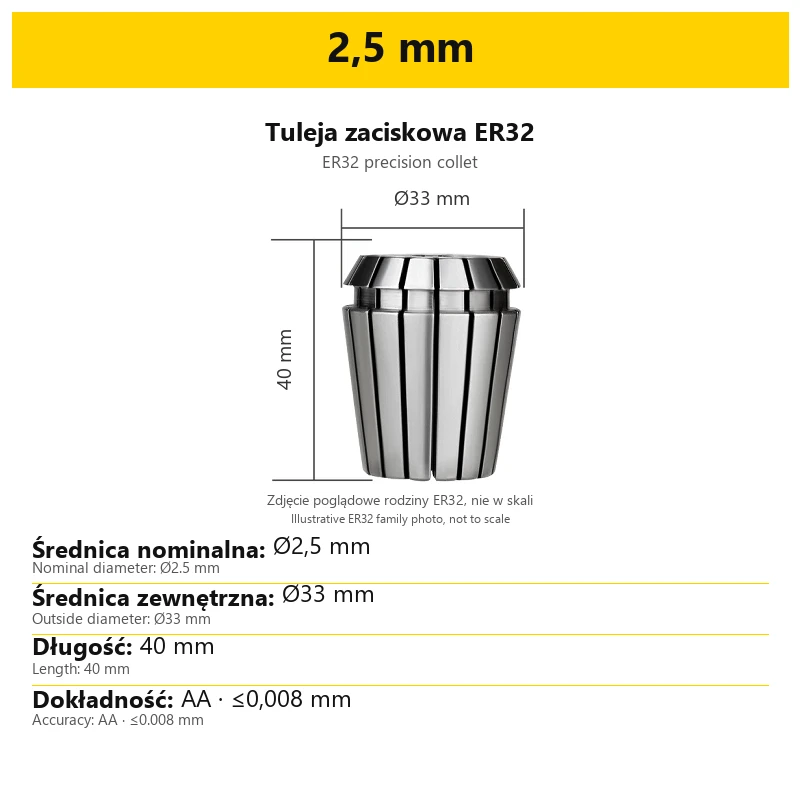

4. Jak czytać wymiary tulei

WymiarZnaczenie przy doborze
Średnica nominalnaRozmiar mocowanego chwytu; zależy od wybranego wariantu.
Średnica zewnętrznaGabaryt zewnętrzny tulei ER32: Ø33 mm.
DługośćGabaryt wzdłuż osi tulei ER32: 40 mm.

Średnica zewnętrzna tulei i średnica nominalna chwytu to dwa różne wymiary. Zdjęcia na kartach są poglądowe i nie są w skali. Rozmiar należy odczytywać z podpisów, a nie mierzyć proporcje fotografii.

Zakresu zacisku nie wyznaczaj przez odjęcie jednej stałej wartości od każdej średnicy nominalnej. Sprawdź granice podane dla wybranego rozmiaru. Dla karty bez podanego zakresu kieruj się średnicą nominalną; fotografia poglądowa nie określa dodatkowych granic zacisku.

5. Montaż tulei w nakrętce

Montaż rozpocznij od osadzenia tulei w nakrętce, a następnie połącz nakrętkę z oprawką.

  1. Włóż tuleję pod kątem do nakrętki.
  2. Zaczep tuleję o występ mocujący w nakrętce.
  3. Wciśnij tuleję do środka nakrętki.
  4. Połącz nakrętkę z oprawką, aby zamocować narzędzie.

6. Demontaż tulei

  1. Odkręć nakrętkę z tuleją i wyjmij narzędzie.
  2. Przechyl tuleję w nakrętce, aby lekko zmienić jej położenie.
  3. Naciśnij tuleję z boku, aż zacznie wychodzić z pierścienia mocującego.
  4. Obróć nakrętkę, aby ułatwić całkowite wyjęcie tulei.

7. Klasa AA i kompatybilność mocowania

Klasa AA określa wykonanie o dokładności ≤0,008 mm, czyli ≤8 µm. Tuleja jest wykonana ze stali sprężynowej 65Mn. Oznaczenie rozmiaru i klasy na froncie ułatwia identyfikację przy wymianie narzędzia.

Tuleja jest hartowana, precyzyjnie szlifowana i kontrolowana pomiarowo.

Konstrukcja zapewnia współosiowe mocowanie i precyzyjne pozycjonowanie chwytu. Jest przeznaczona do mocnego zacisku narzędzia.

ElementCo sprawdzić
OprawkaSystem tulei ER32.
NakrętkaPrzeznaczenie do mocowania tulei ER32.
NarzędzieChwyt walcowy i średnica zgodna z wybraną tuleją.

8. Najczęstsze pytania

Do jakich narzędzi służy ta tuleja?

Do frezów, wierteł i rozwiertaków z chwytem walcowym, mocowanych w odpowiedniej oprawce ER.

Która średnica decyduje o doborze rozmiaru?

Średnica walcowego chwytu narzędzia. Porównaj ją ze średnicą nominalną i podanym zakresem zacisku wybranego wariantu.

Czy sama średnica zewnętrzna wystarcza do wyboru tulei ER32?

Nie. Średnica zewnętrzna Ø33 mm opisuje gabaryt tulei. Do mocowanego narzędzia dobiera się jej średnicę nominalną.

Co oznacza klasa AA?

To klasa dokładności ≤0,008 mm. Oznaczenie klasy i rozmiaru znajduje się na froncie tulei.

Czy pojedynczy wariant oznacza zestaw?

Nie. Wariant pojedynczej tulei dotyczy wybranego rozmiaru. Wariant oznaczony jako zestaw jest odrębną pozycją; jego oznaczenie odczytaj w selektorze.
