Wiatrak do usuwania wiórów CNC

Wiatrak służy do czyszczenia przestrzeni roboczej obrabiarki CNC z wiórów. Można wykorzystać go w zaprogramowanym cyklu czyszczenia stołu. Składane skrzydełka ułatwiają przechowywanie wiatraka w magazynie narzędzi.

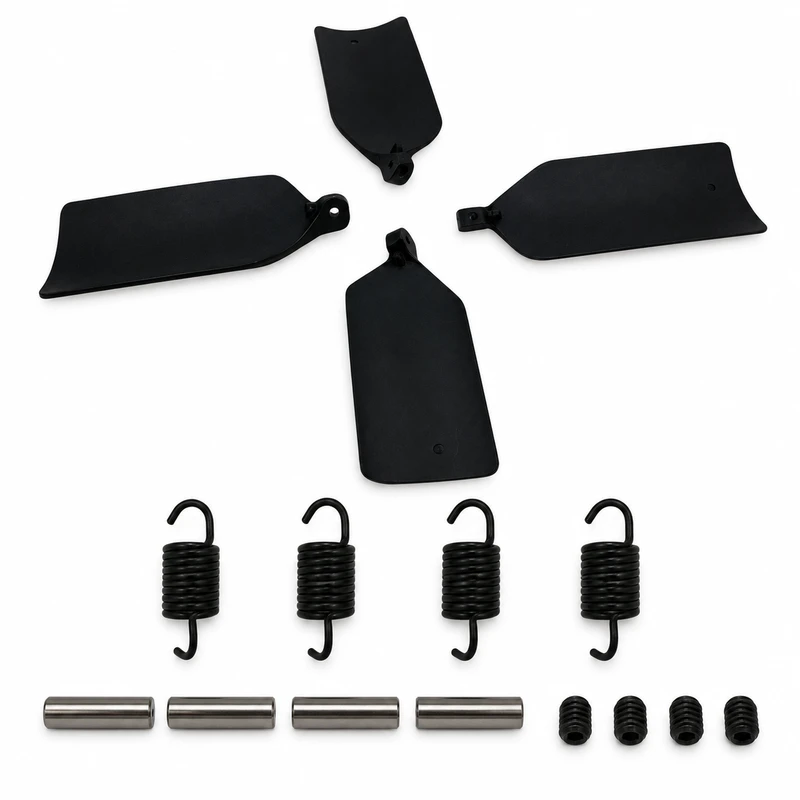

Zawartość wybranego wariantu: „Wiatrak CNC (kompletny)” to gotowy wiatrak z korpusem i osprzętem. „Zestaw: skrzydełka, sprężyny, kołki i śruby” zawiera 4 skrzydełka, 4 sprężyny, 4 kołki i 4 śruby — bez aluminiowego korpusu. Zestaw części służy do naprawy posiadanego wiatraka.

1. Zastosowanie

Do czyszczenia stołów i przestrzeni roboczej frezarek CNC, maszyn do precyzyjnego grawerowania oraz centrów wiercąco-gwintujących. Przed pracą zaprogramuj trasę odpowiednią do układu detalu i stołu.

2. Wymiary wiatraka

3. Składane skrzydełka

Po zakończeniu pracy skrzydełka składają się przy korpusie, dzięki czemu wiatrak mieści się w magazynie narzędzi. Poniższy film pokazuje pracę kompletnego wiatraka.

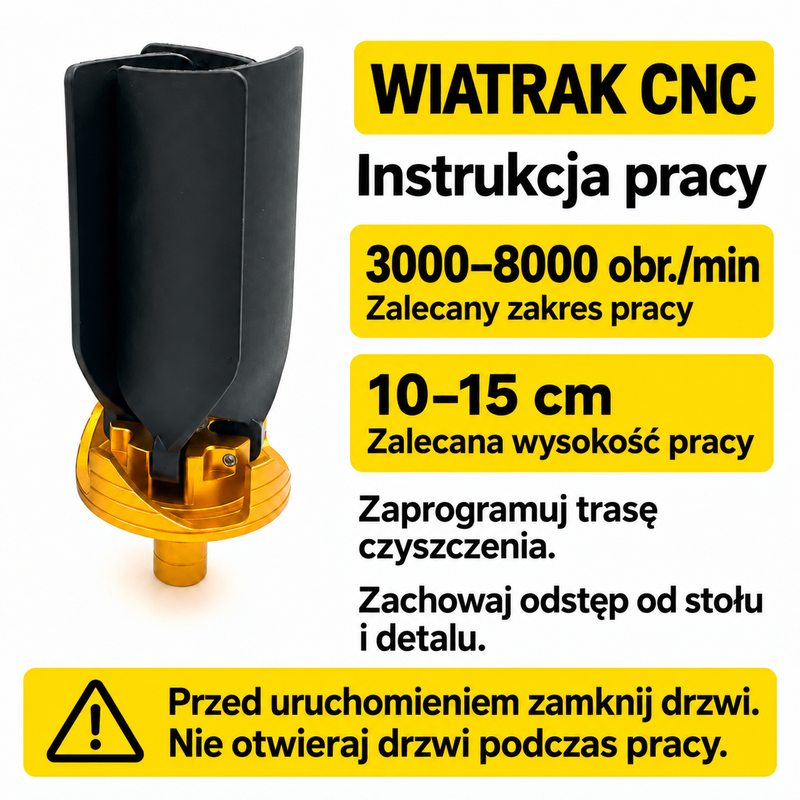

4. Parametry pracy

Dopasuj obroty i wysokość przejazdu do wysokości detalu. Wiatrak nie może dotykać detalu ani stołu. Podany zakres prędkości jest zaleceniem pracy; nie jest deklaracją maksymalnej prędkości granicznej.

5. Programowanie cyklu czyszczenia

Zaprogramuj odpowiednią trasę przejazdu w programie obrabiarki. Zachowaj odstęp od stołu i detalu przez całą trasę, dopasowując wysokość do obrabianego przedmiotu.

6. Mocowanie

Chwyt wiatraka ma średnicę 16 mm. Dobierz mocowanie do tej średnicy. W obecnej konfiguracji można zastosować oprawkę ER32 z tulejką zaciskową o średnicy 16 mm.

7. Zasady bezpiecznej pracy

• Przed uruchomieniem zamknij drzwi osłony obrabiarki.
• Nie otwieraj drzwi podczas pracy wiatraka.
• Zachowaj wysokość przejazdu zapobiegającą kontaktowi ze stołem i detalem.

Instrukcja pracy dotyczy kompletnego, zmontowanego wiatraka. Zakup części zamiennej nie oznacza zakupu całego narzędzia; zawartość zakupu zależy od wybranego rodzaju produktu.

8. Najczęstsze pytania

Czy drzwi obrabiarki muszą być zamknięte?
Tak. Zamknij je przed uruchomieniem i nie otwieraj podczas pracy.

Jak ustawić wysokość?
Zalecana wysokość wynosi 10–15 cm. Dopasuj ją do detalu tak, aby wiatrak nie dotykał przedmiotu ani stołu.

Czy skrzydełka składają się po pracy?
Tak, składają się przy korpusie, co ułatwia przechowywanie wiatraka w magazynie narzędzi.
