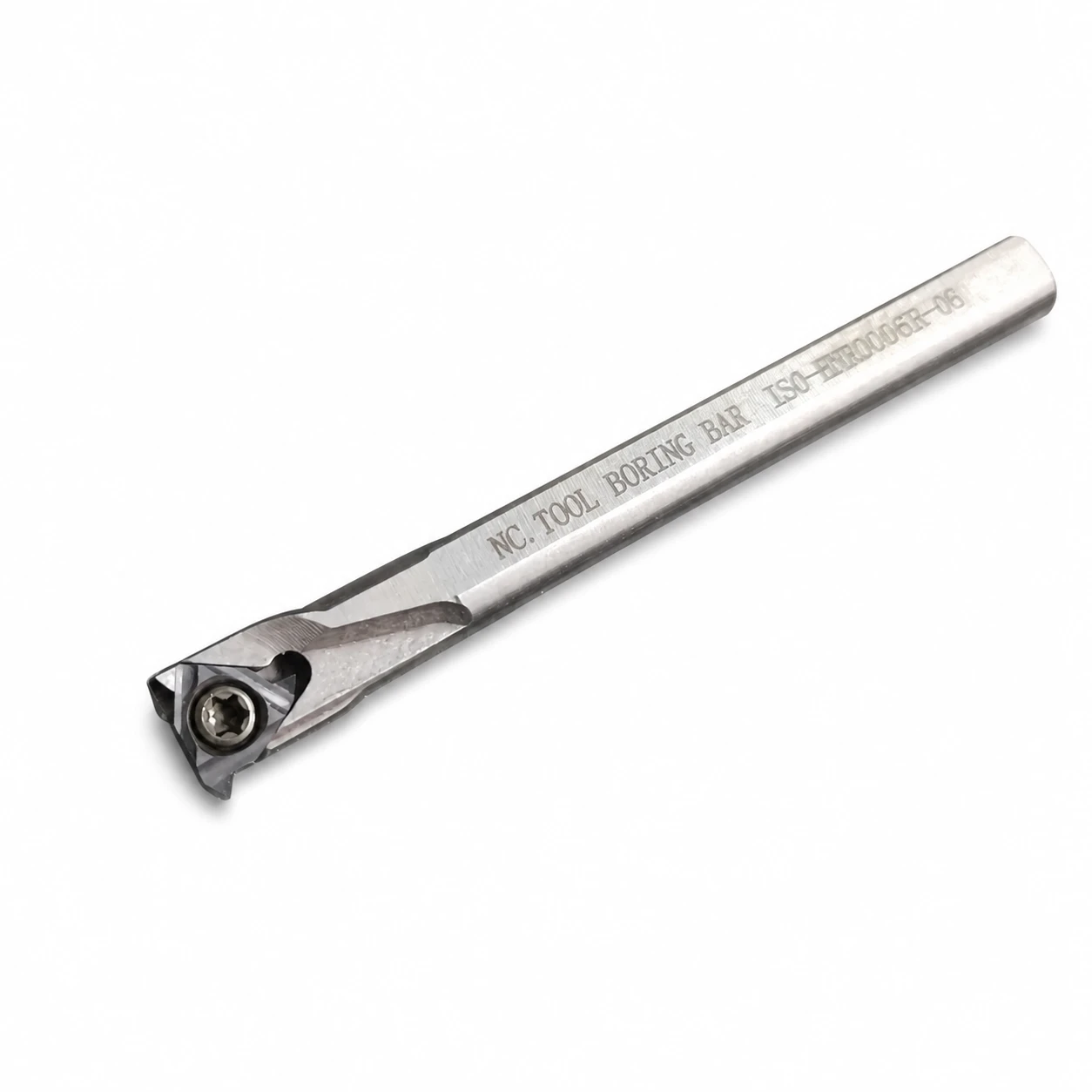

  • MF168 neutral 01 sku_01_HNR0005G06_clean
  • MF168 neutral 02 sku_03_HNR0008K08_long_crop_v2

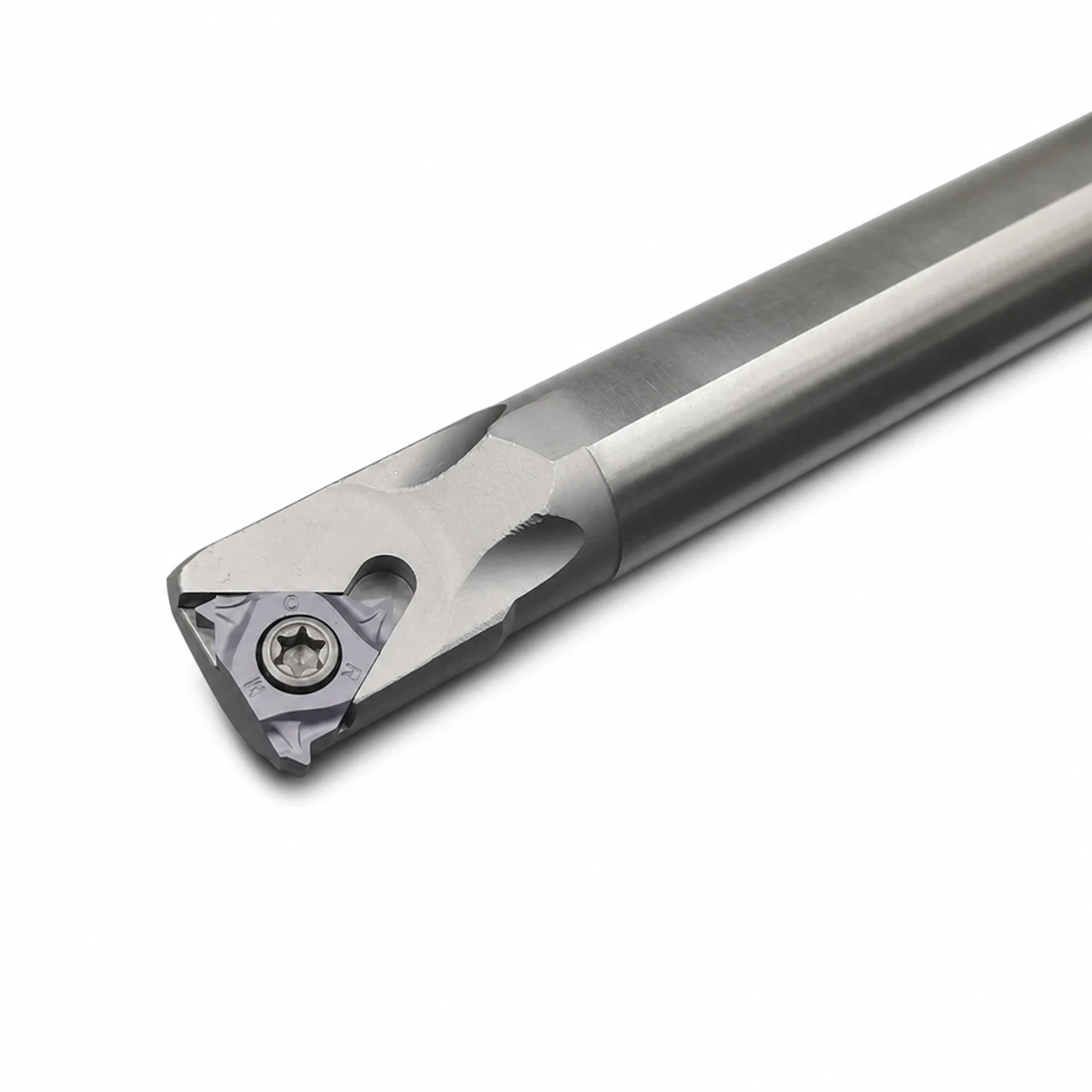

  • MF168 neutral 03 sku_09_HNR0016Q16_clean

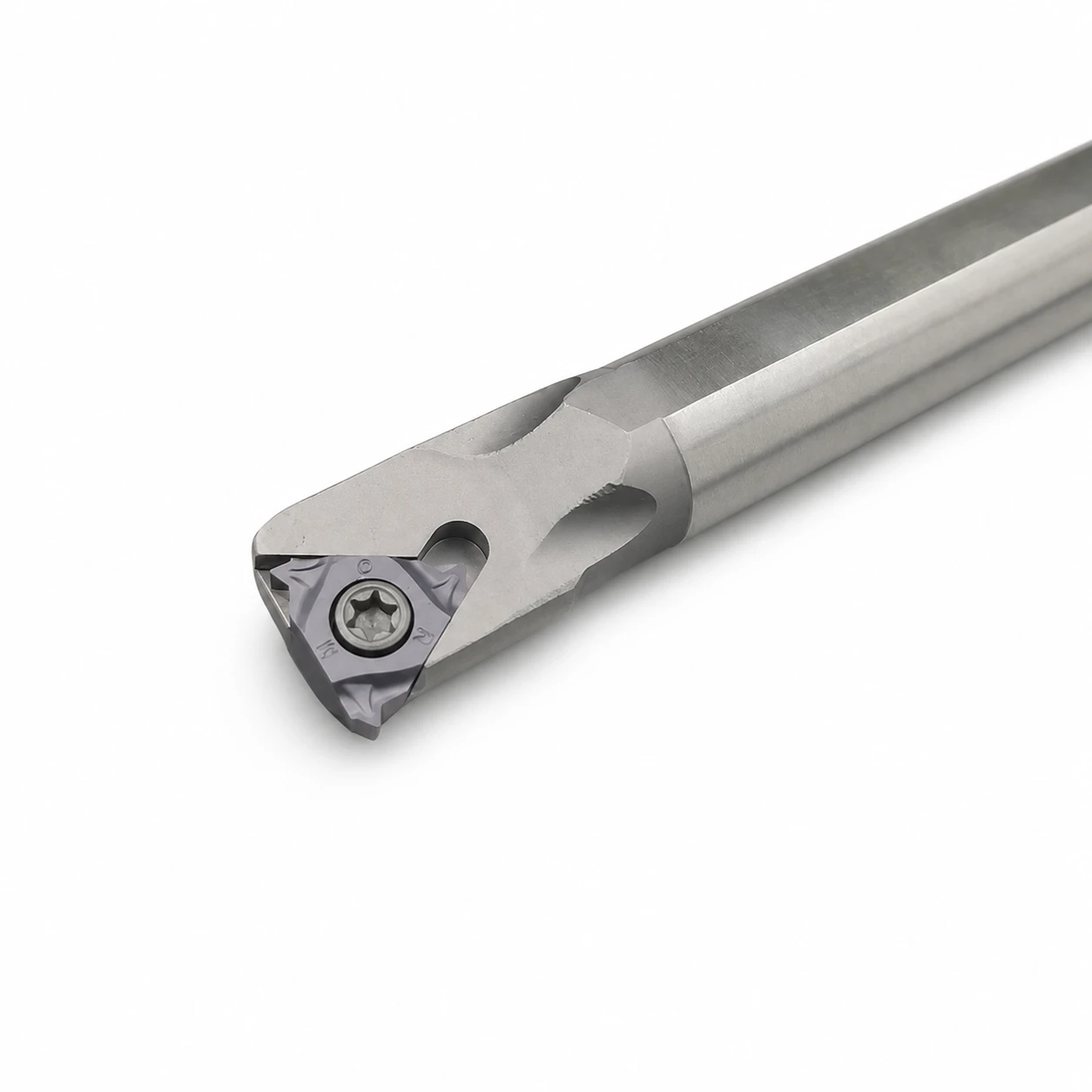

  • MF168 neutral 04 sku_15_HNR0032T22_clean

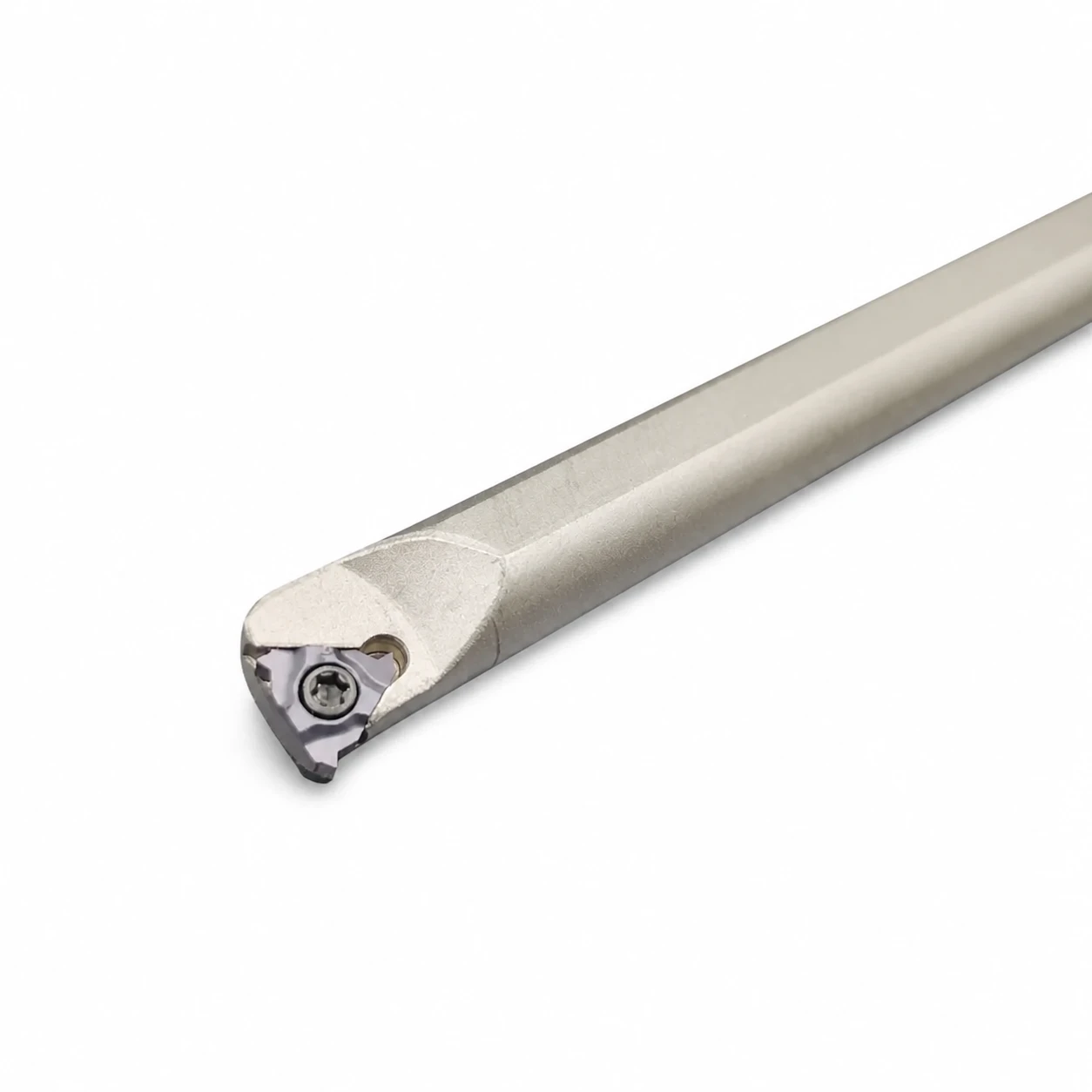

  • MF168 neutral 05 sku_19_SNR0008K11_clean

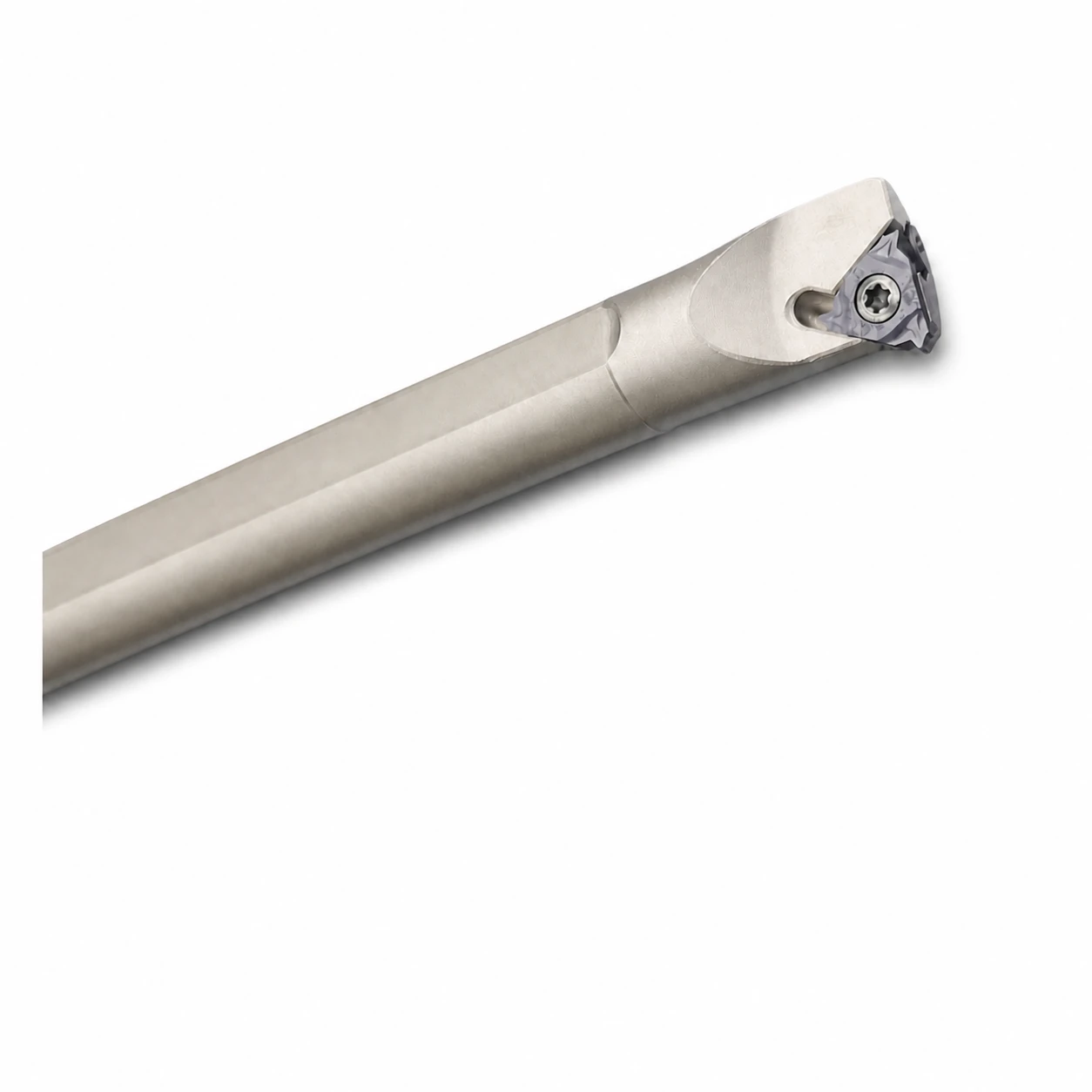

  • MF168 neutral 06 sku_33_SNL0020R16_single_v2

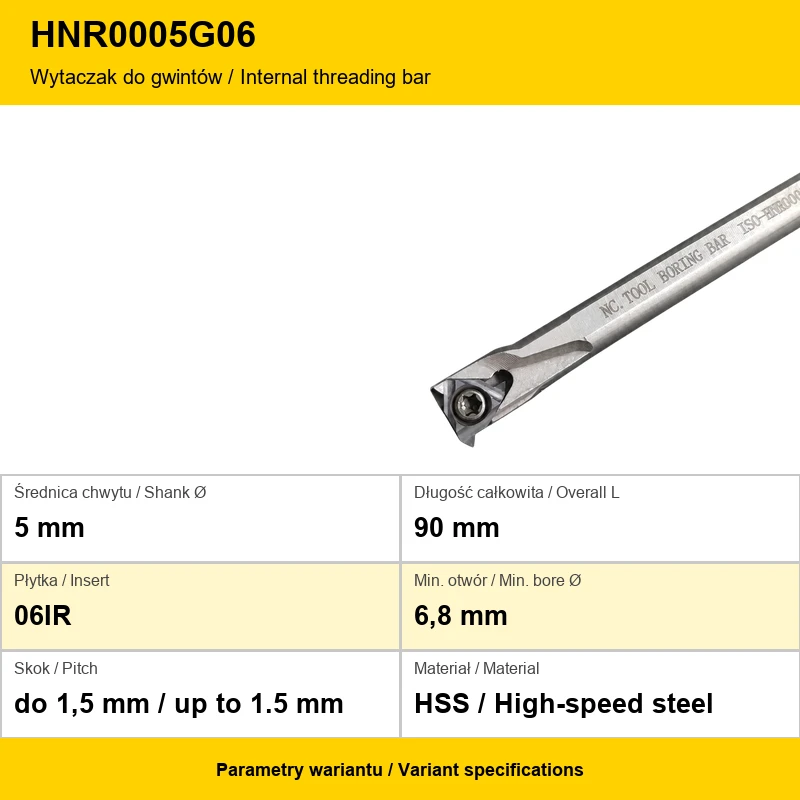

  • HNR0005G06 — dokładna karta wariantu PL/EN

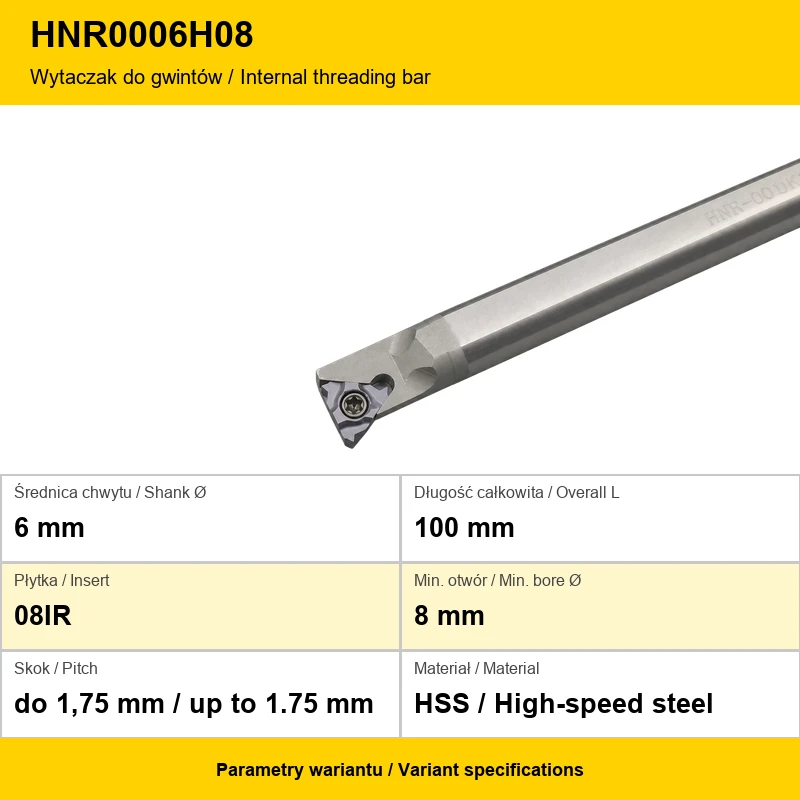

  • HNR0006H08 — dokładna karta wariantu PL/EN

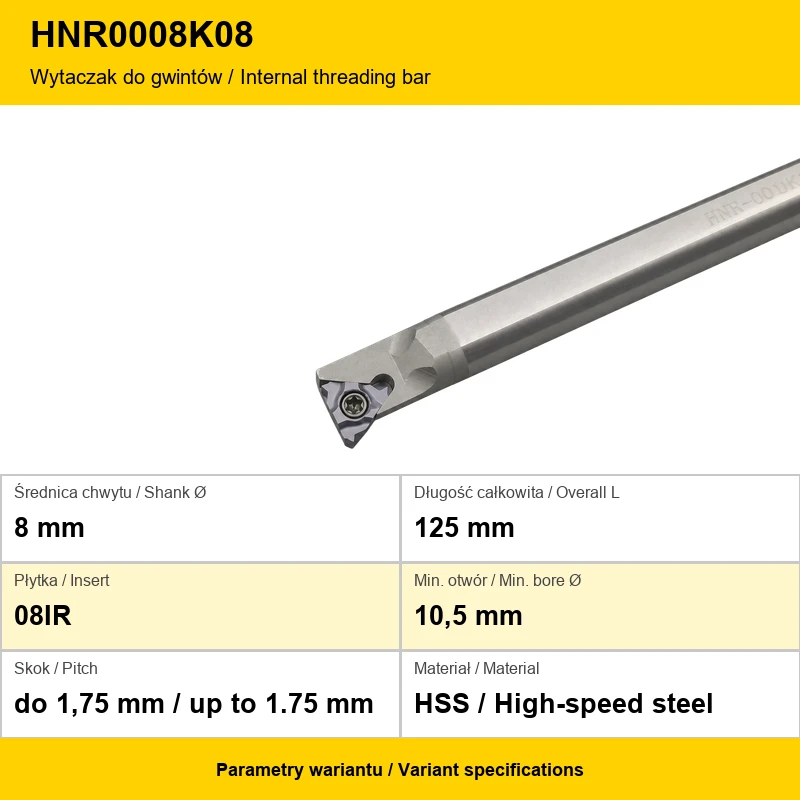

  • HNR0008K08 — dokładna karta wariantu PL/EN

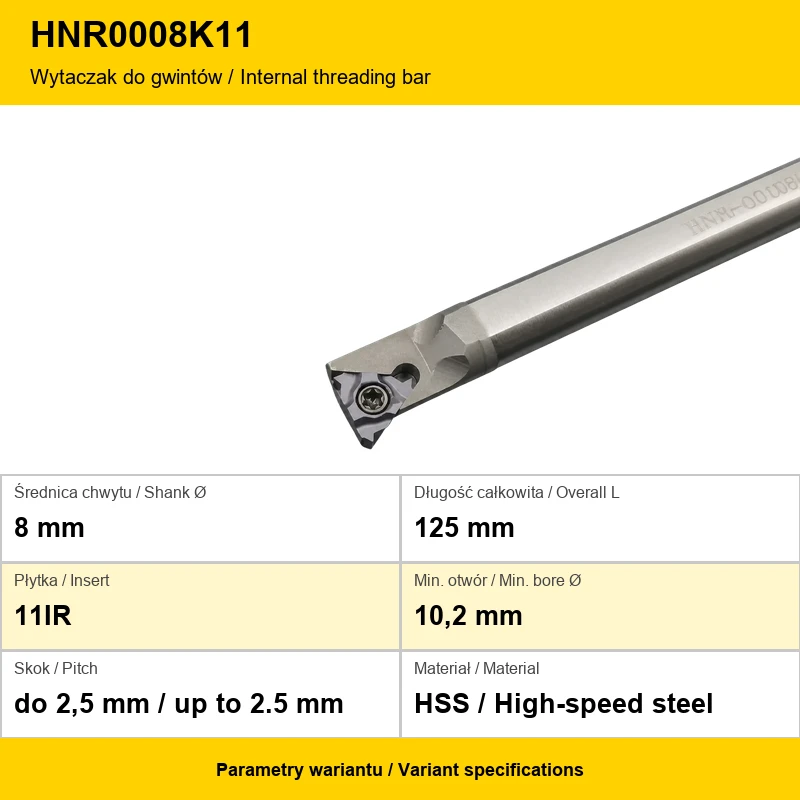

  • HNR0008K11 — dokładna karta wariantu PL/EN

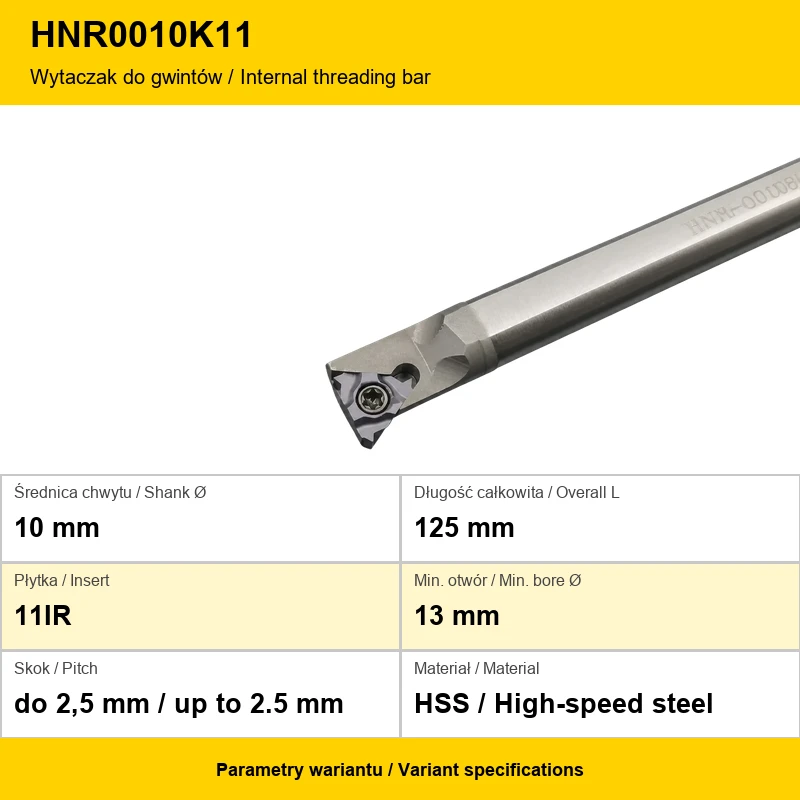

  • HNR0010K11 — dokładna karta wariantu PL/EN
  • HNR0012M11 — dokładna karta wariantu PL/EN

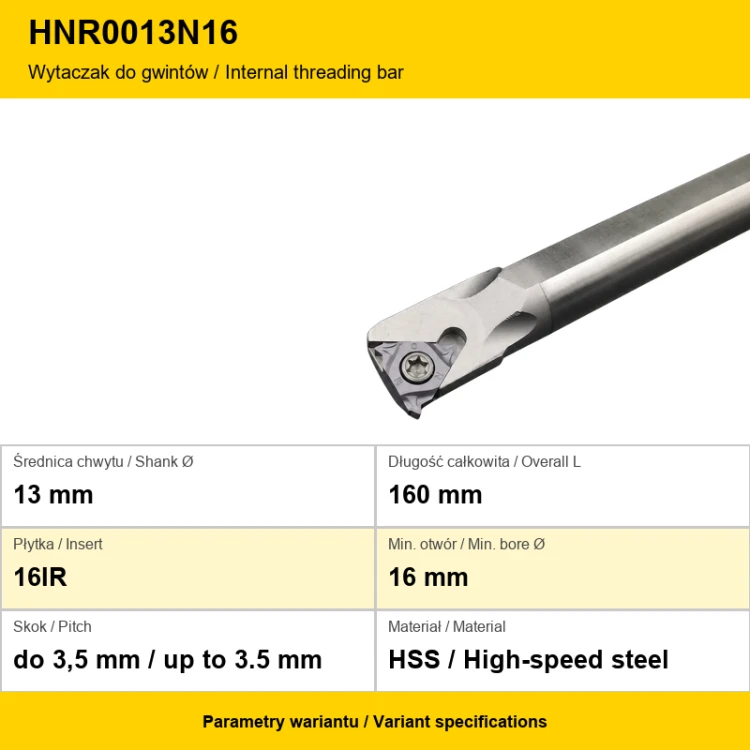

  • HNR0013N16 — dokładna karta wariantu PL/EN
  • HNR0014N16 — dokładna karta wariantu PL/EN

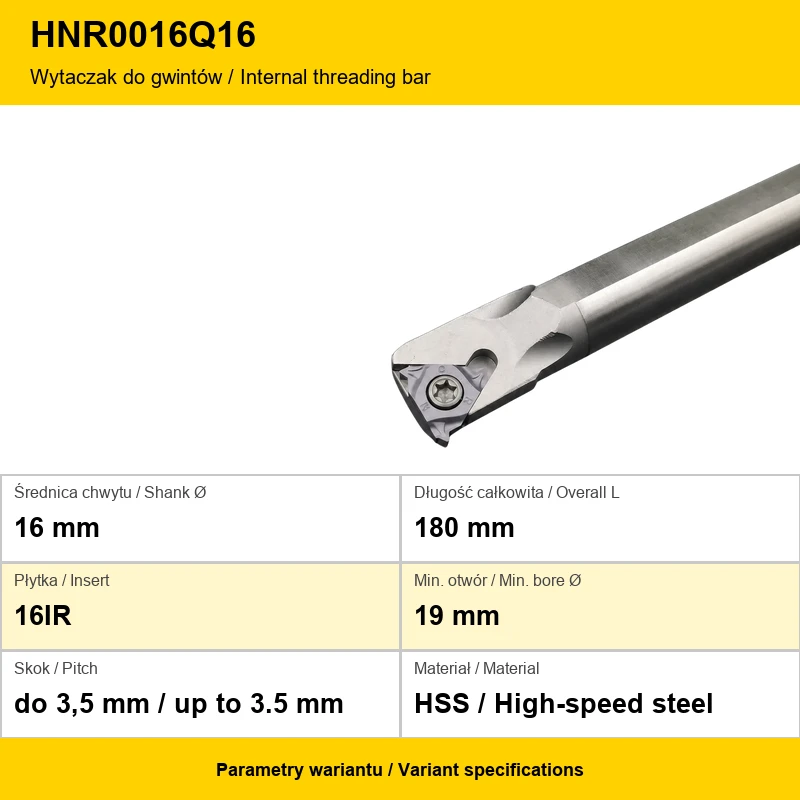

  • HNR0016Q16 — dokładna karta wariantu PL/EN

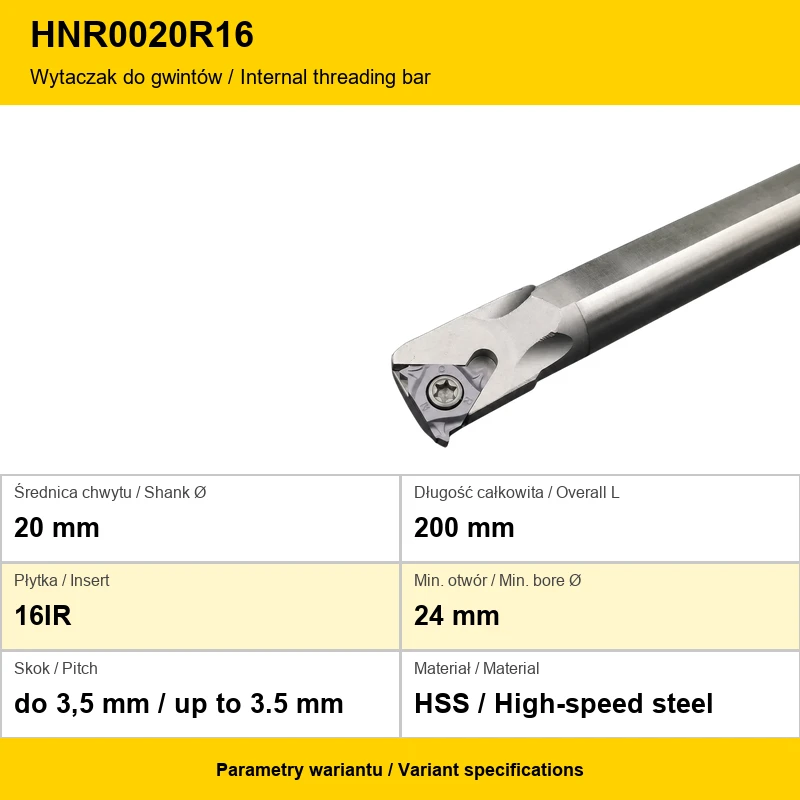

  • HNR0020R16 — dokładna karta wariantu PL/EN

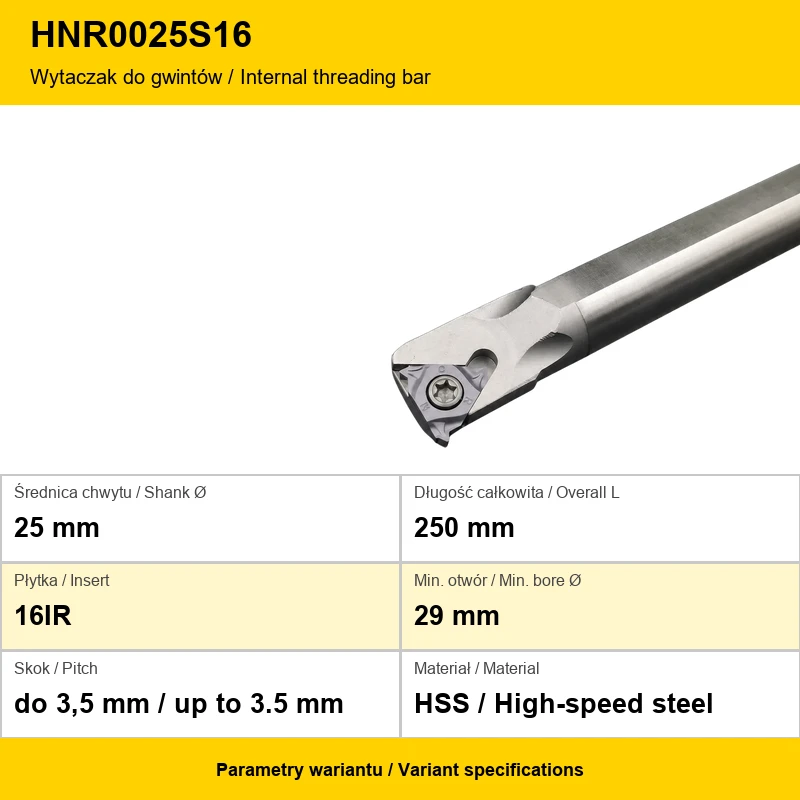

  • HNR0025S16 — dokładna karta wariantu PL/EN
  • HNR2016R22-P62 — dokładna karta wariantu PL/EN

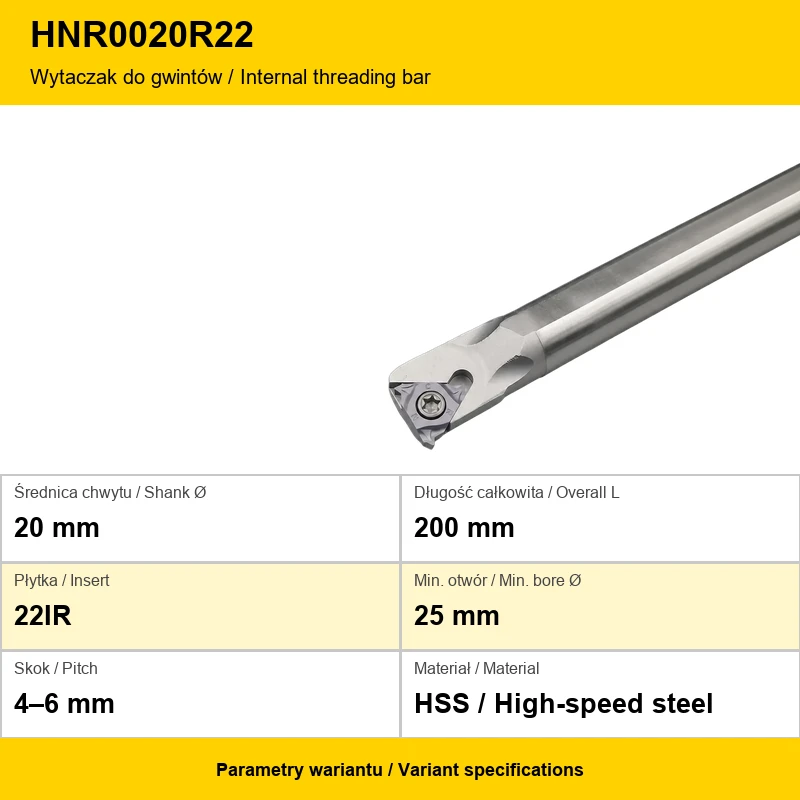

  • HNR0020R22 — dokładna karta wariantu PL/EN
  • HNR0025S22 — dokładna karta wariantu PL/EN
  • HNR0032T22 — dokładna karta wariantu PL/EN

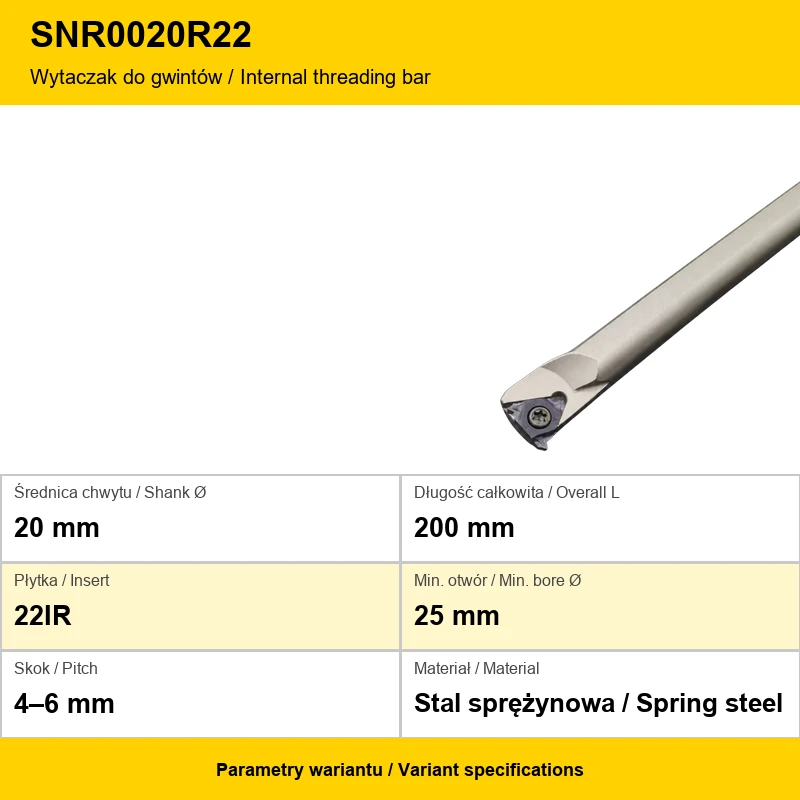

  • SNR0020R22 — dokładna karta wariantu PL/EN
  • SNR0025S22 — dokładna karta wariantu PL/EN

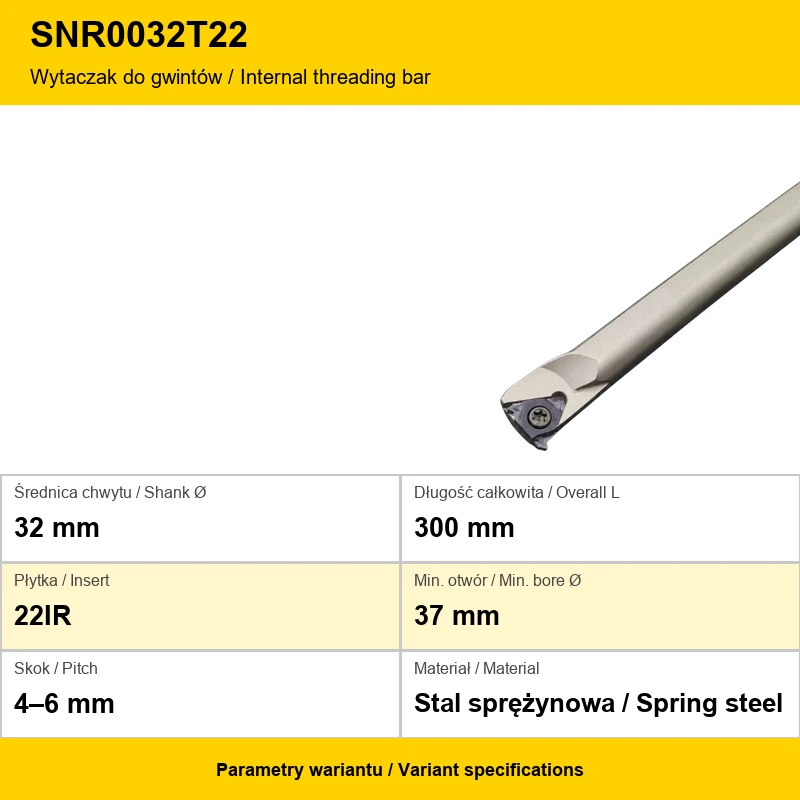

  • SNR0032T22 — dokładna karta wariantu PL/EN

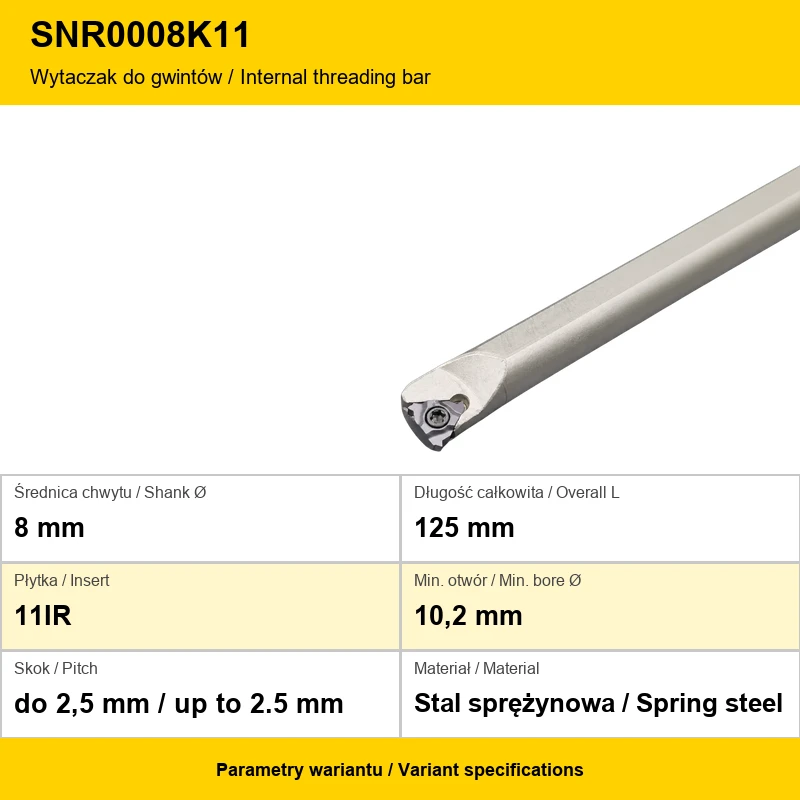

  • SNR0008K11 — dokładna karta wariantu PL/EN

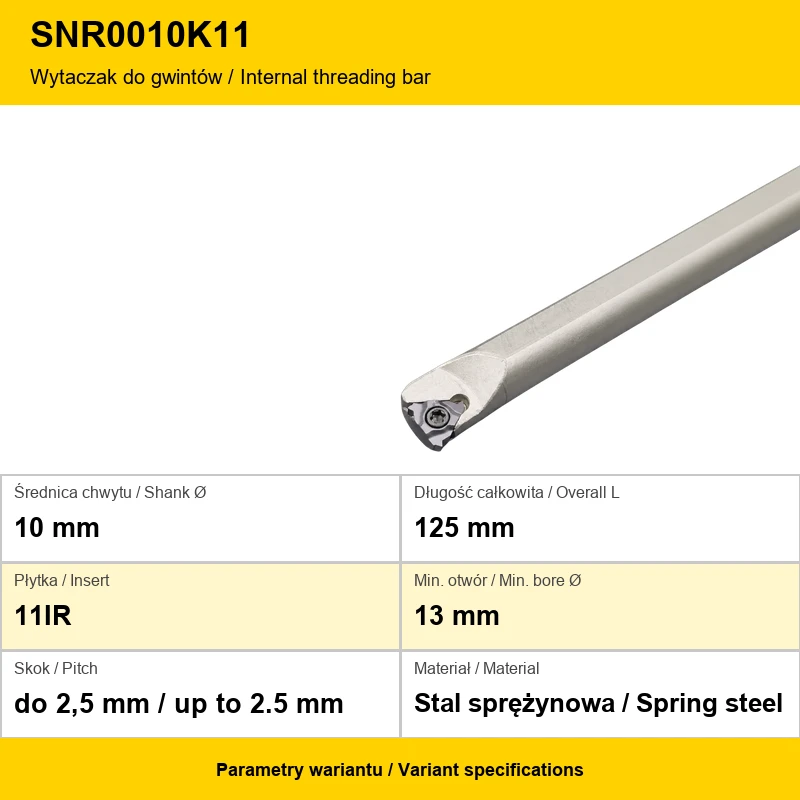

  • SNR0010K11 — dokładna karta wariantu PL/EN

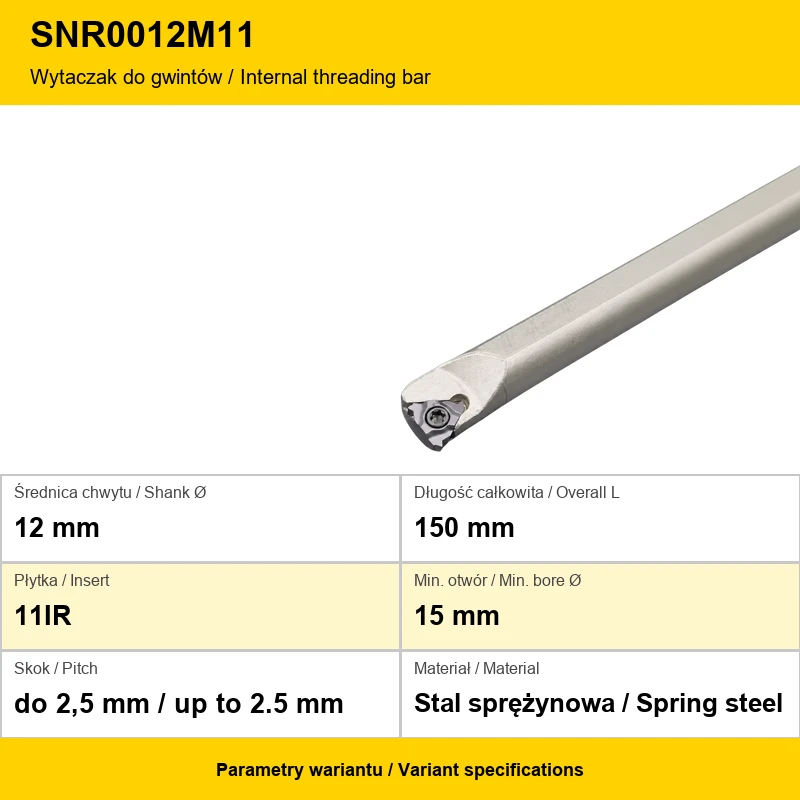

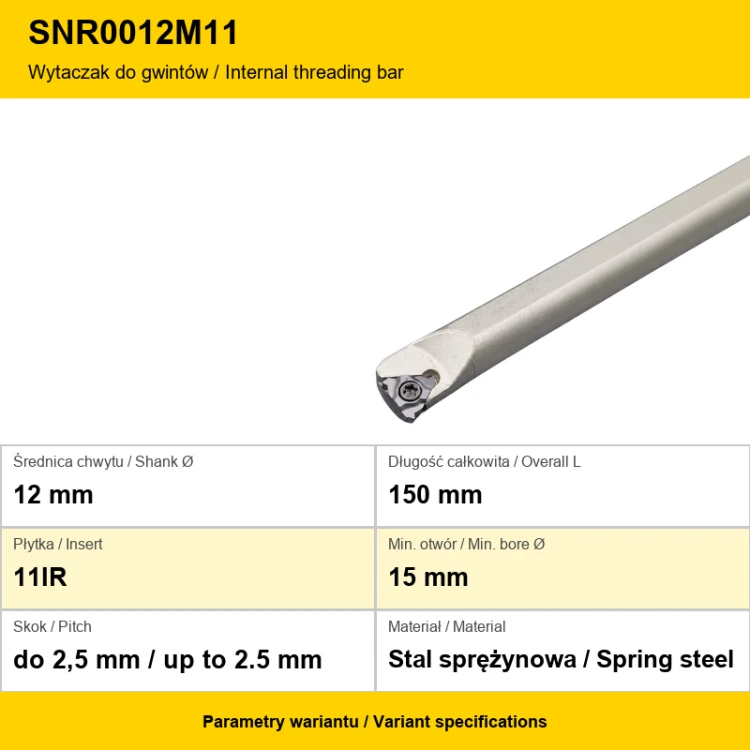

  • SNR0012M11 — dokładna karta wariantu PL/EN

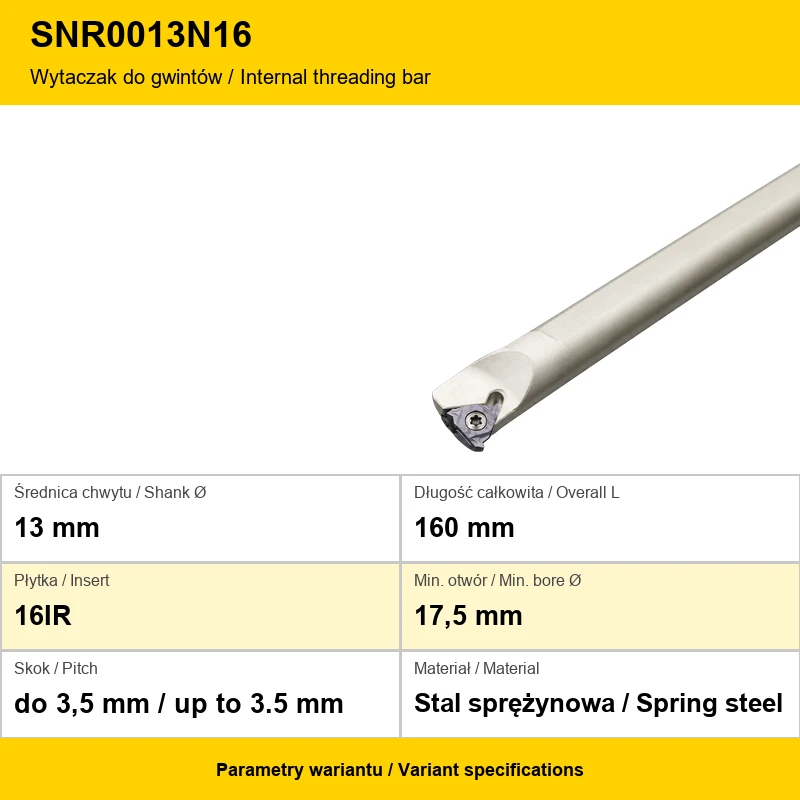

  • SNR0013N16 — dokładna karta wariantu PL/EN
  • SNR0014N16 — dokładna karta wariantu PL/EN

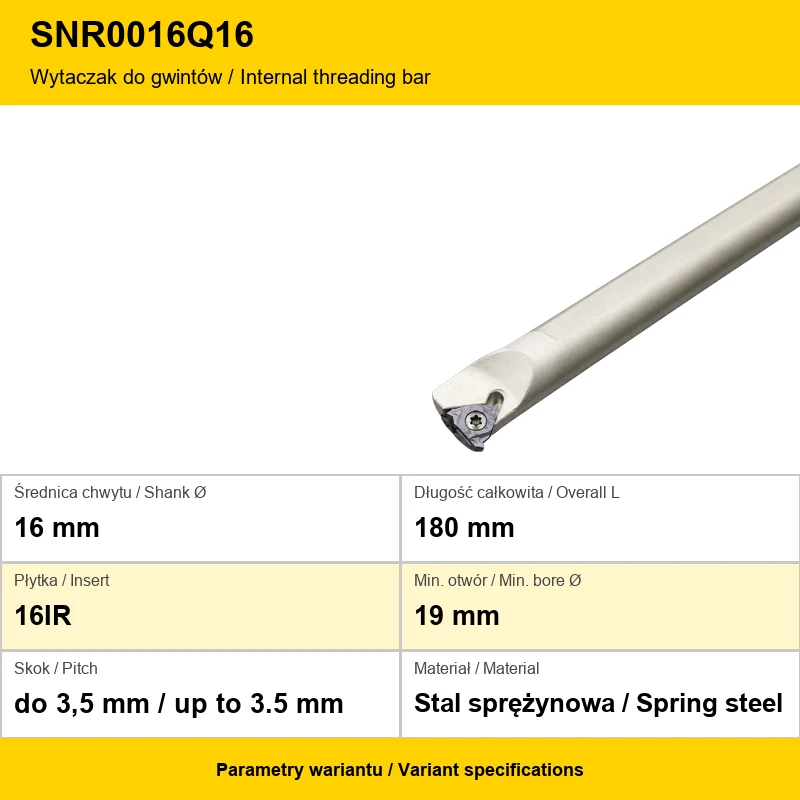

  • SNR0016Q16 — dokładna karta wariantu PL/EN
  • SNR0020Q16 — dokładna karta wariantu PL/EN

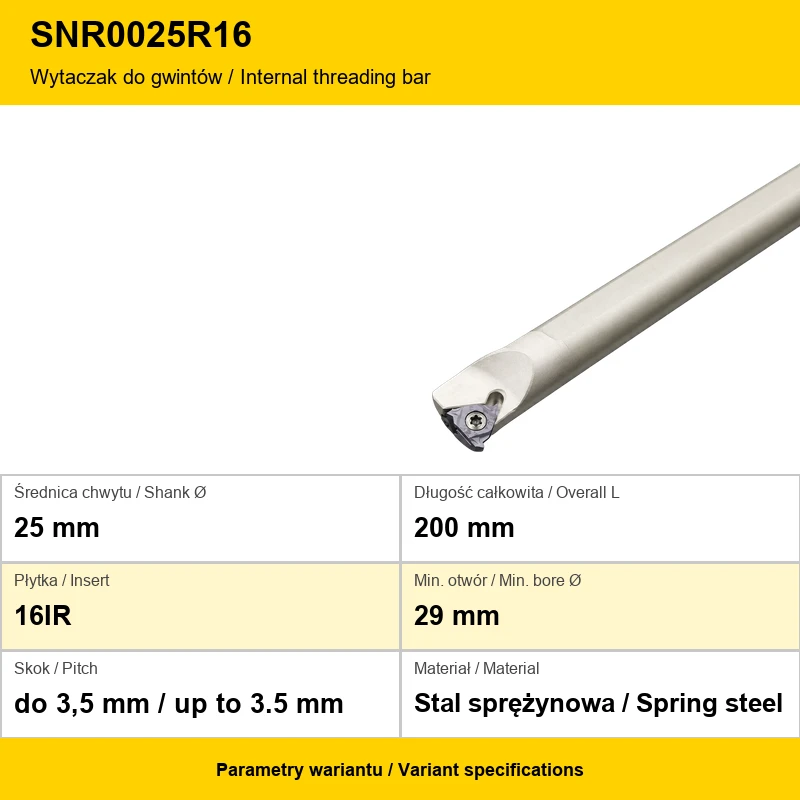

  • SNR0025R16 — dokładna karta wariantu PL/EN

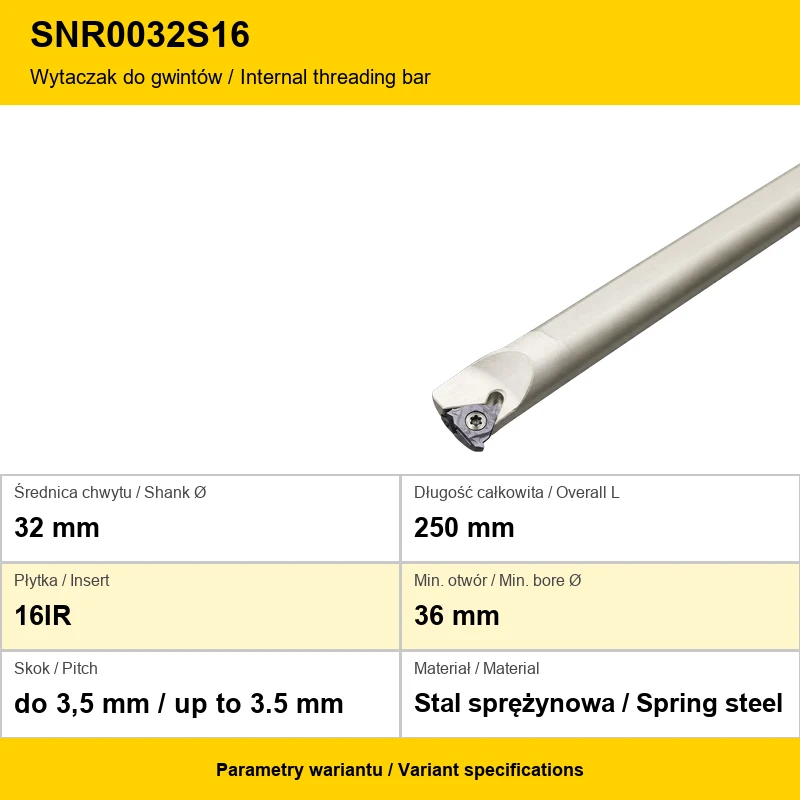

  • SNR0032S16 — dokładna karta wariantu PL/EN

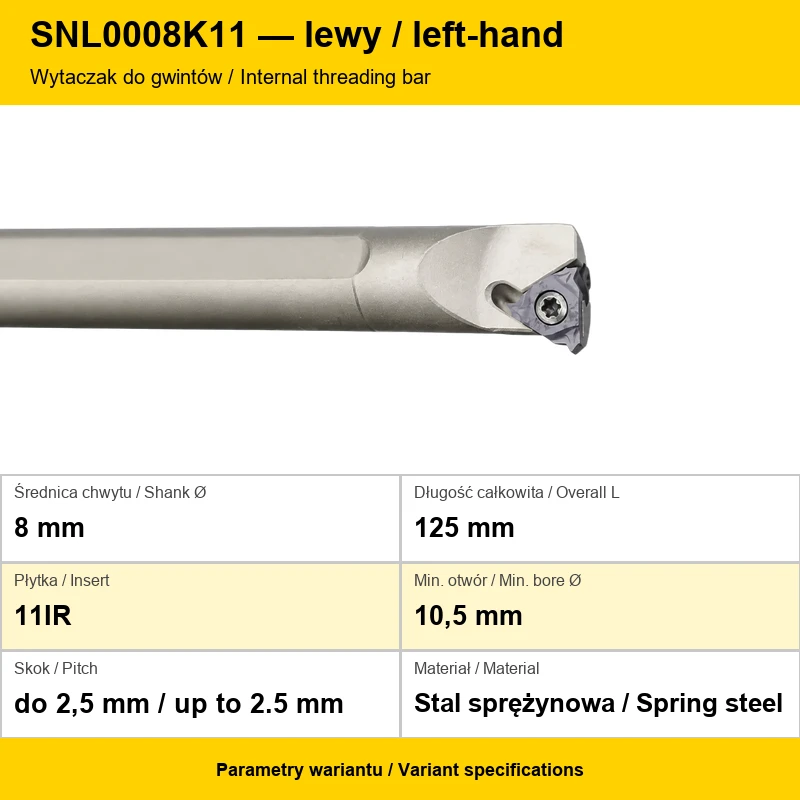

  • SNL0008K11 — dokładna karta wariantu PL/EN
  • SNL0010K11 — dokładna karta wariantu PL/EN

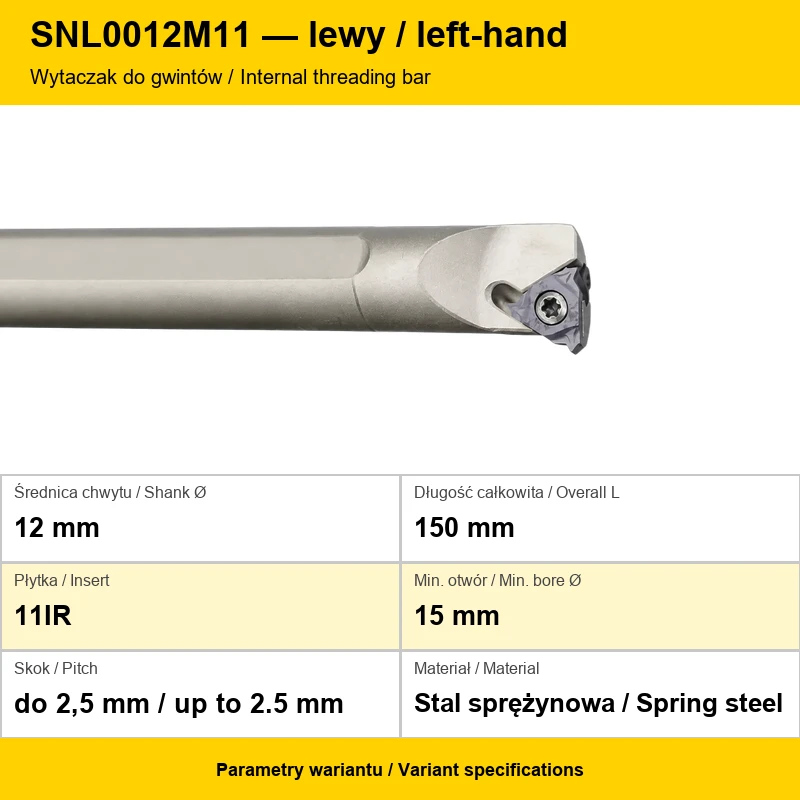

  • SNL0012M11 — dokładna karta wariantu PL/EN
  • SNL0013N16 — dokładna karta wariantu PL/EN
  • SNL0016Q16 — dokładna karta wariantu PL/EN
  • SNL0020R16 — dokładna karta wariantu PL/EN

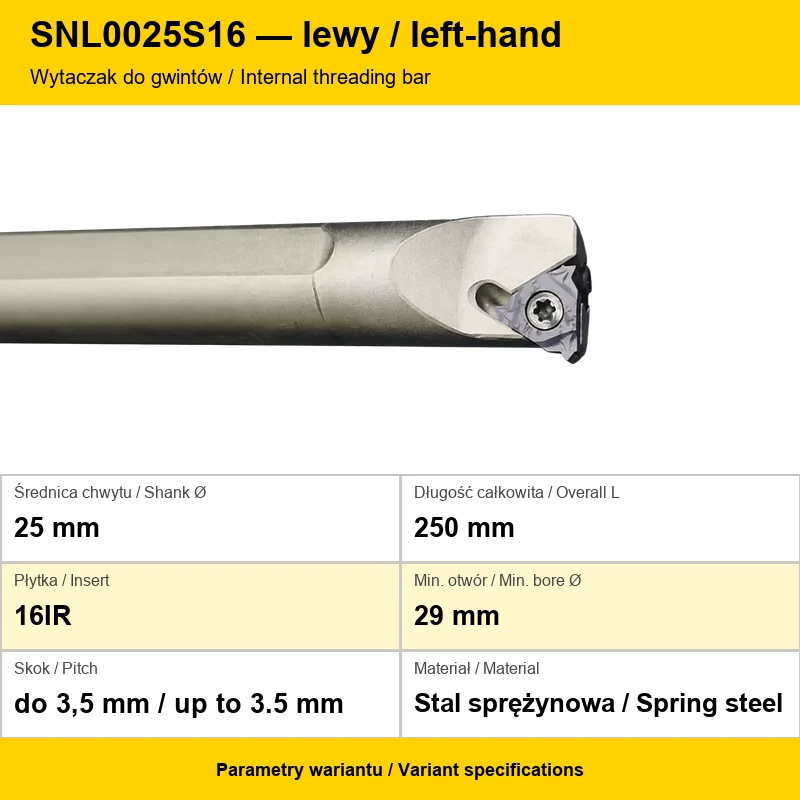

  • SNL0025S16 — dokładna karta wariantu PL/EN

Wytaczak HNR z HSS lub SNR/SNL ze stali sprężynowej do gwintów wewnętrznych, do płytek IR

Kortools
Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 59,90 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz HNR0005G06 — HSS — prawy — Ø5 × 90 mm — 06IR HNR0006H08 — HSS — prawy — Ø6 × 100 mm — 08IR HNR0008K08 — HSS — prawy — Ø8 × 125 mm — 08IR HNR0008K11 — HSS — prawy — Ø8 × 125 mm — 11IR HNR0010K11 — HSS — prawy — Ø10 × 125 mm — 11IR HNR0012M11 — HSS — prawy — Ø12 × 150 mm — 11IR HNR0013N16 — HSS — prawy — Ø13 × 160 mm — 16IR HNR0014N16 — HSS — prawy — Ø14 × 160 mm — 16IR HNR0016Q16 — HSS — prawy — Ø16 × 180 mm — 16IR HNR0020R16 — HSS — prawy — Ø20 × 200 mm — 16IR HNR0025S16 — HSS — prawy — Ø25 × 250 mm — 16IR HNR2016R22-P62 — HSS — prawy — Ø20 × 200 mm, szyjka Ø16 mm — 22IR HNR0020R22 — HSS — prawy — Ø20 × 200 mm — 22IR HNR0025S22 — HSS — prawy — Ø25 × 250 mm — 22IR HNR0032T22 — HSS — prawy — Ø32 × 300 mm — 22IR SNR0020R22 — stal sprężynowa — prawy — Ø20 × 200 mm — 22IR SNR0025S22 — stal sprężynowa — prawy — Ø25 × 250 mm — 22IR SNR0032T22 — stal sprężynowa — prawy — Ø32 × 300 mm — 22IR SNR0008K11 — stal sprężynowa — prawy — Ø8 × 125 mm — 11IR SNR0010K11 — stal sprężynowa — prawy — Ø10 × 125 mm — 11IR SNR0012M11 — stal sprężynowa — prawy — Ø12 × 150 mm — 11IR SNR0013N16 — stal sprężynowa — prawy — Ø13 × 160 mm — 16IR SNR0014N16 — stal sprężynowa — prawy — Ø14 × 160 mm — 16IR SNR0016Q16 — stal sprężynowa — prawy — Ø16 × 180 mm — 16IR SNR0020Q16 — stal sprężynowa — prawy — Ø20 × 200 mm — 16IR SNR0025R16 — stal sprężynowa — prawy — Ø25 × 200 mm — 16IR SNR0032S16 — stal sprężynowa — prawy — Ø32 × 250 mm — 16IR SNL0008K11 — stal sprężynowa — lewy — Ø8 × 125 mm — 11IR SNL0010K11 — stal sprężynowa — lewy — Ø10 × 125 mm — 11IR SNL0012M11 — stal sprężynowa — lewy — Ø12 × 150 mm — 11IR SNL0013N16 — stal sprężynowa — lewy — Ø13 × 160 mm — 16IR SNL0016Q16 — stal sprężynowa — lewy — Ø16 × 180 mm — 16IR SNL0020R16 — stal sprężynowa — lewy — Ø20 × 200 mm — 16IR SNL0025S16 — stal sprężynowa — lewy — Ø25 × 250 mm — 16IR
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Wytaczaki HNR HSS oraz SNR / SNL ze stali sprężynowej do gwintów wewnętrznych

Rodzina wytaczaków do toczenia gwintów wewnętrznych na wymienne płytki IR. Każdy wariant jest osobnym, pojedynczym wytaczakiem o określonej średnicy chwytu, długości, kierunku, rozmiarze płytki i minimalnej średnicy obrabianego otworu. Płytka skrawająca nie jest częścią zestawu. Po wybraniu wariantu galeria pokazuje jego dokładną kartę techniczną.

Najważniejsze rozróżnienie materiałowe: HNR ma korpus ze stali szybkotnącej HSS. SNR i SNL należą do rodziny ze stali sprężynowej. Nie deklarujemy dla nich gatunku 42CrMo ani 60Si2Mn bez jednoznacznego potwierdzenia. Nie należy porównywać HNR i SNR/SNL wyłącznie po średnicy lub podobnym wyglądzie.

Zastosowanie

Wytaczak służy do prowadzenia wymiennej płytki do gwintów wewnętrznych w otworze. Dobór wariantu zaczyna się od dostępnej średnicy otworu i miejsca na korpus, a kończy na zgodności z rozmiarem płytki IR oraz wymaganym zakresem skoku. Narzędzie jest przeznaczone do zamocowania w oprawce lub uchwycie o średnicy odpowiadającej chwytowi wybranego wariantu.

Rodzina obejmuje małe korpusy do otworów od 6,8 mm, standardowe warianty pod płytki 11IR i 16IR oraz większe korpusy pod 22IR. Nie istnieje jeden wariant uniwersalny do wszystkich średnic i skoków. Minimalna średnica otworu z karty wariantu jest parametrem doborowym i nie może być zastąpiona samą średnicą chwytu.

Przed zakupem sprawdź pięć danych:
  1. kierunek korpusu: prawy lub lewy,
  2. średnicę chwytu i możliwość zamocowania,
  3. długość całkowitą oraz potrzebny wysięg,
  4. minimalną średnicę otworu,
  5. rozmiar płytki IR i zakres skoku.

Różnice między HNR, SNR i SNL

RodzinaMateriał korpusuKierunekZakres w ofercieNajważniejszy warunek
HNRHSS — stal szybkotnącaprawychwyty Ø5–32 mm, długości 90–300 mmnie zamieniać ze stalą sprężynową
SNRstal sprężynowaprawychwyty Ø8–32 mm, długości 125–300 mmwybrać dokładny rozmiar płytki i otworu
SNLstal sprężynowalewychwyty Ø8–25 mm, długości 125–250 mmpotwierdzić lewy kierunek pracy

Litera rodziny nie jest wyłącznie oznaczeniem handlowym. Rozdziela materiał korpusu oraz kierunek. Warianty SNL są lewotnące; HNR i SNR są prawotnące. Jeżeli proces wymaga lewego kierunku, wybór podobnego wymiarowo SNR nie jest zamiennikiem SNL.

W obrębie jednej rodziny zmieniają się proporcje korpusu, długość, średnica chwytu, gniazdo płytki oraz wymagana przestrzeń w otworze. Dlatego każdemu stockowi przypisano jego własną kartę, a nie jedno zdjęcie z innym podpisem.

Materiał obrabiany, profil gwintu i wymagany skok dobiera się również przez odpowiednią płytkę. Korpus i płytka tworzą układ, ale w tej ofercie kupujesz sam wytaczak.

Jak dobrać wariant krok po kroku

1. Ustal kierunek. Dla prawego układu wybierz HNR albo SNR. Dla lewego układu wybierz SNL. Kierunku nie należy wnioskować wyłącznie ze zdjęcia miniatury — jest podany w nazwie i karcie wariantu.

2. Sprawdź średnicę chwytu. Musi pasować do uchwytu lub tulei. Zbyt mały albo zbyt duży chwyt nie jest kompensowany przez zmianę płytki.

3. Porównaj długość całkowitą i wymagany wysięg. Dłuższy korpus daje dostęp głębiej w otwór, ale należy mocować go z możliwie małym wysięgiem wystarczającym do operacji. Karta pokazuje długość nominalną, nawet jeśli trzonek celowo wychodzi poza kadr zdjęcia.

4. Sprawdź minimalny otwór. To dolna granica geometryczna podana dla wariantu. Rzeczywisty proces musi dodatkowo uwzględnić profil gwintu, drogę wejścia, wyjście narzędzia i możliwość bezpiecznego wycofania.

5. Dopasuj płytkę i skok. Oznaczenia 06IR, 08IR, 11IR, 16IR i 22IR nie są zamienne. Zakres skoku na karcie korpusu musi obejmować planowany gwint, a sama płytka musi mieć właściwy profil i skok.

Selektor wariantów jest źródłem aktualnej kombinacji. Po kliknięciu kodu sprawdź kartę: średnicę, długość, płytkę, minimalny otwór, skok i materiał. Nie wybieraj wyłącznie po cenie sąsiedniego wariantu.

Dobór płytki IR

Rozmiar płytki jest zapisany w nazwie wariantu oraz na jego karcie. Małe korpusy HNR korzystają również z 06IR i 08IR; rodziny standardowe obejmują 11IR i 16IR; większe warianty wykorzystują 22IR. Płytka o innym rozmiarze nie jest zgodnym zamiennikiem, nawet jeżeli ma podobny profil gwintu.

Po rozmiarze należy dobrać profil, skok, gatunek i wykonanie płytki odpowiednie do obrabianego materiału oraz warunków pracy. Te cechy dotyczą płytki, nie zmieniają materiału korpusu wytaczaka. Przykładowo oznaczenie HSS przy HNR opisuje korpus, a nie materiał wymiennej płytki.

Przed montażem oczyść gniazdo, sprawdź śrubę mocującą i ułóż płytkę bez opiłków pod powierzchnią podparcia. Płytka powinna przylegać do gniazda zgodnie z jego geometrią. Nie wymuszaj montażu niezgodnego rozmiaru ani innego kierunku.

Płytka jest sprzedawana osobno. Zdjęcie pokazuje sposób współpracy korpusu z płytką i może zawierać płytkę prezentacyjną, ale jednostką sprzedaży tej aukcji jest jeden wybrany wytaczak.

Wymiary i zakresy

ParametrZakres całej rodzinyJak interpretować
Średnica chwytuØ5–32 mmśrednica mocowana w uchwycie
Długość całkowita90–300 mmnominalna długość wybranego korpusu
Minimalna średnica otworuØ6,8–37 mmzależna od konkretnego SKU
Rozmiar płytki06IR / 08IR / 11IR / 16IR / 22IRmusi zgadzać się z gniazdem
Zakres skokudo 1,5 mm; do 1,75 mm; do 2,5 mm; do 3,5 mm; 4–6 mmodczytuj z karty wybranego wariantu

Zakresy w tabeli opisują całą ofertę, a nie pojedynczy wytaczak. Dokładne wartości pojawiają się w selektorze i na karcie po wybraniu SKU. Nie łącz minimalnego otworu jednego kodu z długością albo gniazdem płytki innego kodu.

Szczególny wariant z szyjką Ø16 mm jest opisany osobno na własnej karcie. Szyjka i średnica mocowanego chwytu mogą być różnymi wymiarami, dlatego przy tym wariancie należy odczytać oba pola, a nie skracać oznaczenia do samego „Ø16”.

Dlaczego korpus na zdjęciu jest ucięty przy krawędzi? Długie wytaczaki są kadrowane tak, aby trzonek kontynuował się poza obrazem. Dzięki temu fotografia nie sugeruje, że wariant o długości 200–300 mm jest krótkim korpusem. Wartością wiążącą pozostaje długość podana na karcie.

Montaż i przygotowanie do pracy

Zamocuj chwyt na możliwie dużej długości i pozostaw tylko wysięg wymagany do osiągnięcia miejsca obróbki. Przed uruchomieniem sprawdź, czy korpus, płytka, śruba i gniazdo nie kolidują z wejściem otworu. Szczególną uwagę zwróć na przejście przez najmniejszą średnicę oraz na drogę wycofania po zakończeniu gwintu.

Ustawienie osi i wysokości krawędzi ma wpływ na geometrię pracy płytki. Po montażu wykonaj kontrolę bez skrawania: obrót wrzeciona ręczny lub kontrolowany przejazd pozwala sprawdzić przestrzeń, kierunek i zaprogramowaną pozycję. Nie rozpoczynaj od pełnej głębokości, jeśli ustawienie nie zostało potwierdzone.

Parametry skrawania dobiera się do płytki, profilu gwintu, materiału obrabianego, sztywności zamocowania i możliwości obrabiarki. Ta aukcja nie narzuca jednej prędkości ani liczby przejść dla wszystkich zastosowań. Długie wysięgi wymagają szczególnie uważnej oceny stabilności.

Po pracy oczyść gniazdo i sprawdź powierzchnie podparcia. Uszkodzona śruba, zabrudzone gniazdo lub źle ułożona płytka mogą powodować bicie i nieprawidłową pozycję ostrza, nawet gdy kod korpusu został dobrany poprawnie.

Zakres dostawy

Otrzymujesz: 1 × wytaczak w wybranym wariancie.

Płytka skrawająca IR nie jest częścią zestawu i jest sprzedawana osobno.

Wybór kilku sztuk w koszyku zwiększa ilość tego samego wariantu. Zdjęcia techniczne nie oznaczają zestawu dwóch wytaczaków. Każda karta wariantowa została przygotowana tak, aby pokazywać jedną sprzedawaną jednostkę; jeśli źródłowe zdjęcie zawierało dwa korpusy, do karty użyto pojedynczego, dokładnego wariantu.

Przed zamówieniem porównaj kod w selektorze z własnym zapotrzebowaniem. W szczególności sprawdź kierunek SNR/SNL, materiał HNR kontra stal sprężynowa, rozmiar płytki oraz długość. Elementy widoczne w otoczeniu produktu, oprzyrządowanie obrabiarki i płytki nie są częścią dostawy, o ile nie zostały osobno dodane do koszyka.

Najczęstsze pytania

Czy płytka jest w komplecie?
Nie. Oferta dotyczy jednego wytaczaka; płytkę IR kupuje się osobno.

Czy HNR i SNR to ten sam korpus w innym kolorze?
Nie. HNR ma korpus HSS, a SNR należy do rodziny ze stali sprężynowej. Nie mieszamy tych materiałów ani cen benchmarkowych.

Jaka jest różnica między SNR i SNL?
SNR jest prawotnący, a SNL lewotnący. Wybierz kierunek wymagany przez układ obróbki.

Czy płytka 16IR pasuje do wariantu 11IR?
Nie. Rozmiar gniazda i płytki musi być zgodny z kartą wariantu.

Czy średnica chwytu jest minimalną średnicą otworu?
Nie. Są to dwa osobne parametry. Minimalny otwór jest podany oddzielnie dla każdego SKU.

Dlaczego na zdjęciu nie widać końca długiego trzonka?
Trzonek jest celowo wyprowadzony poza kadr, aby fotografia nie sugerowała krótszego korpusu. Długość nominalna znajduje się na karcie.

Czy dwa narzędzia widoczne na zdjęciu oznaczają komplet?
Nie. W aktualnych kartach wariantowych pokazujemy jedną sztukę; jednostką sprzedaży jest jeden wybrany wytaczak.

Skąd odczytać właściwą kombinację?
Z nazwy przycisku wariantu i karty, która pojawia się w galerii po jego wybraniu. Tam są powiązane kod, materiał, kierunek, chwyt, długość, płytka, otwór i skok.
