Płytka do toczenia gwintów 16ER 16IR 11ER 11IR 08 + MMT drobnozwojny - gatunki do stali, nierdzewki, aluminium (1 szt.)
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Zapytaj o produkt
Administratorem danych osobowych jest Kortools. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: E57A-786F7
Opis

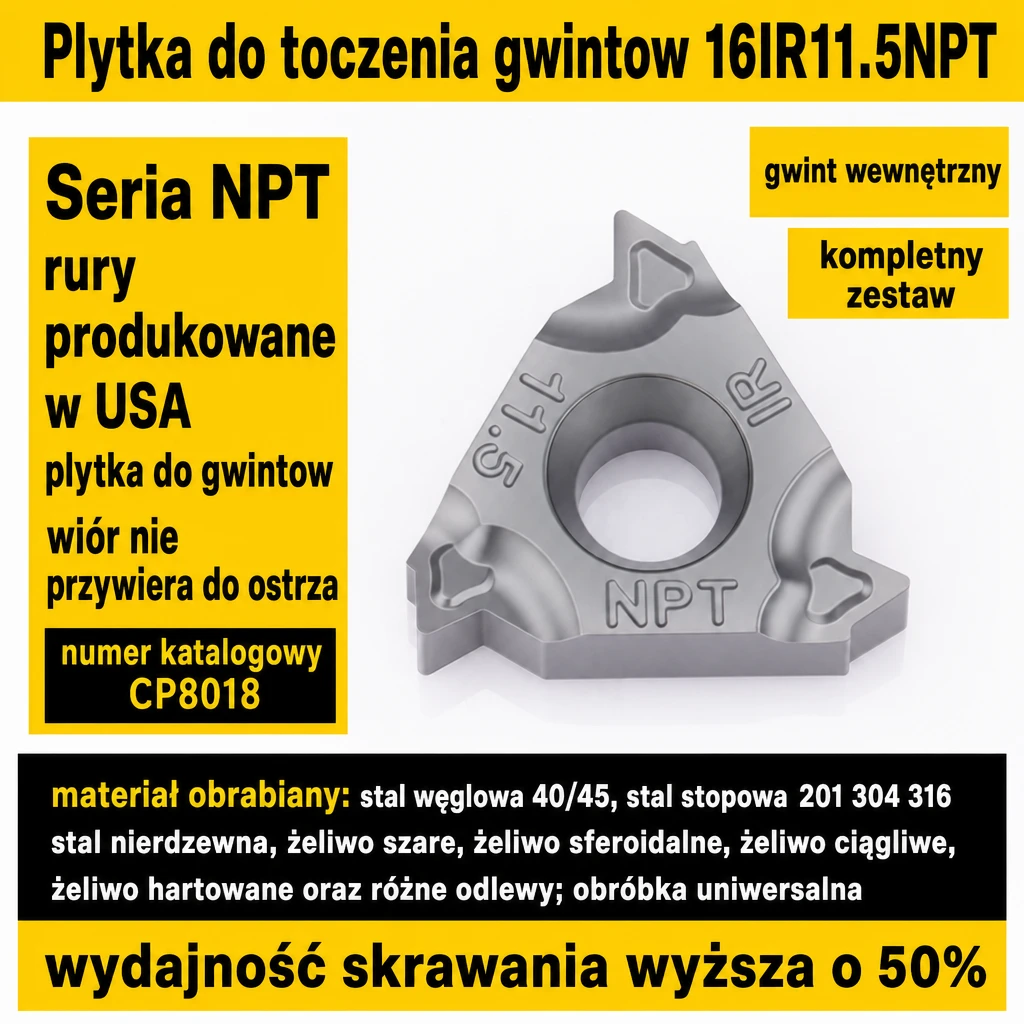

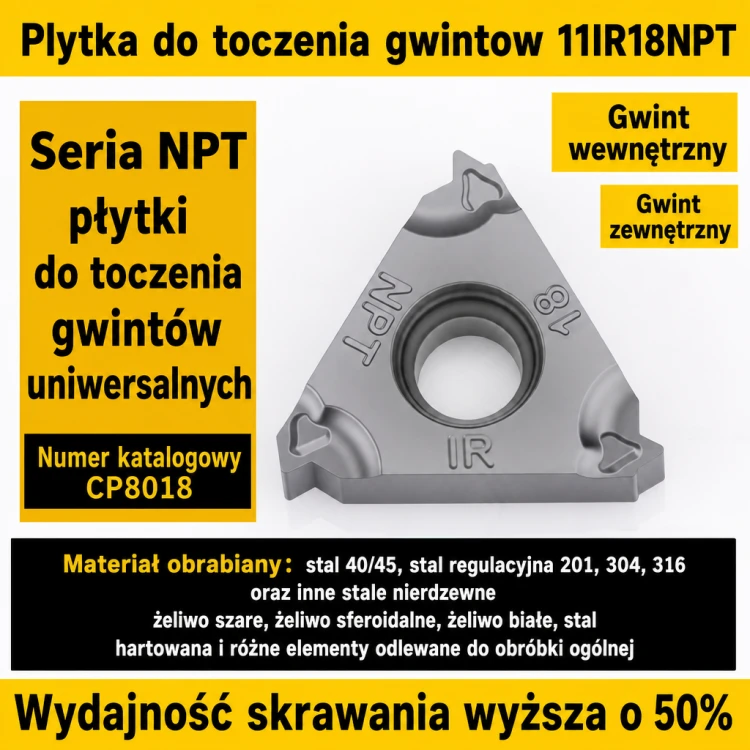

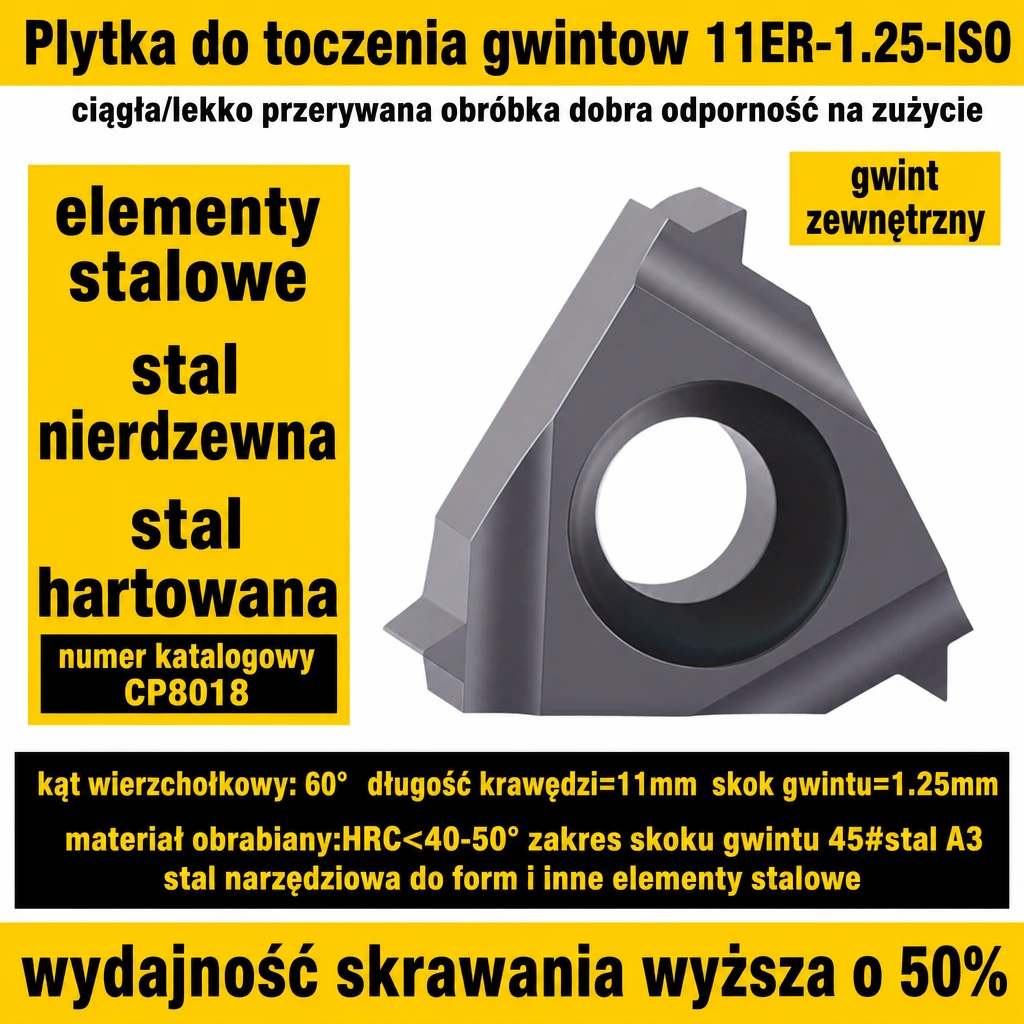

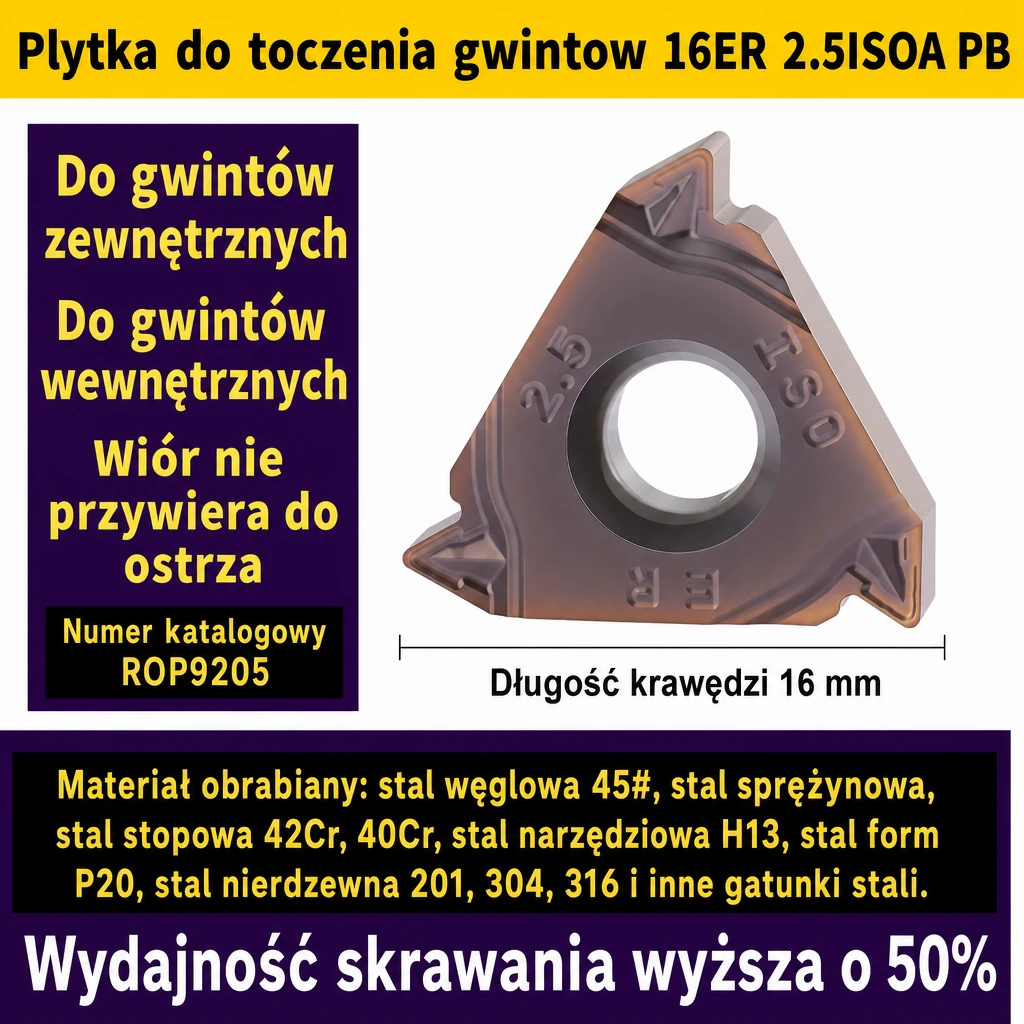

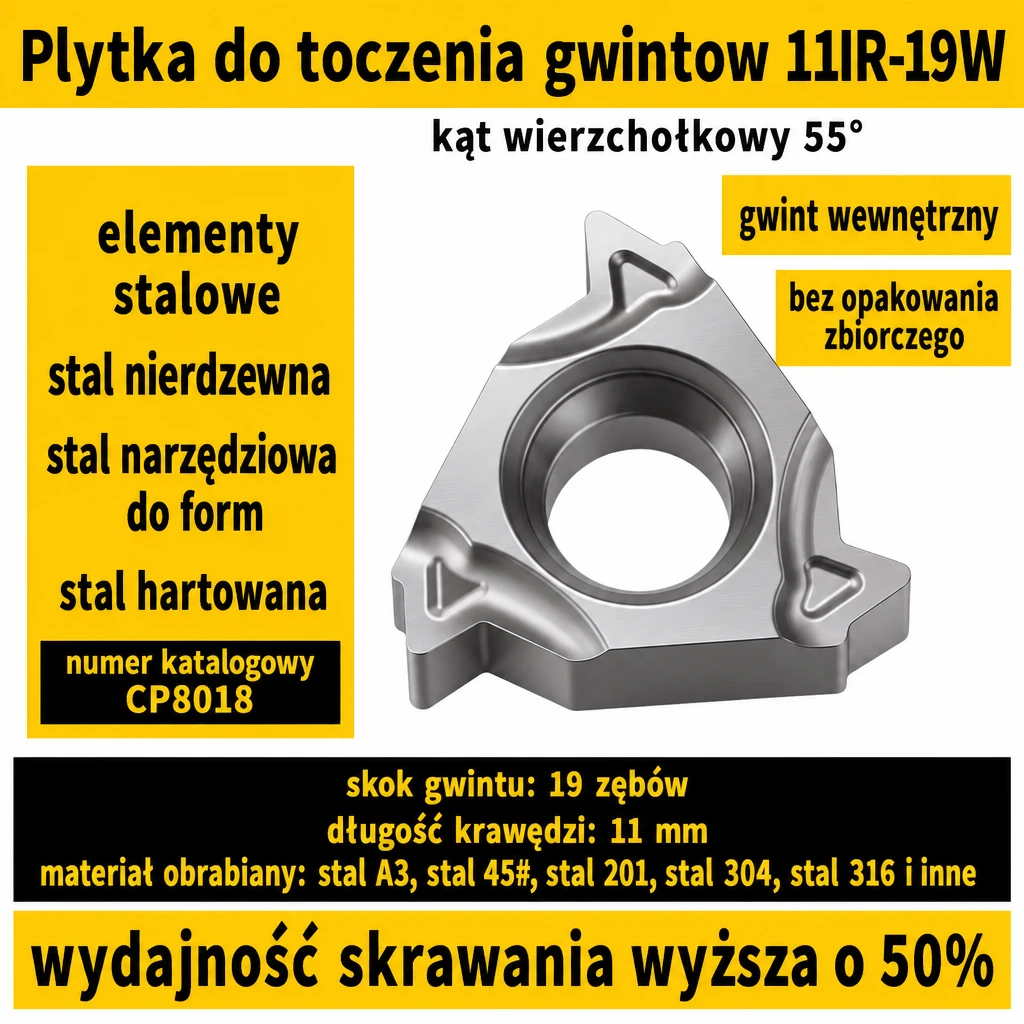

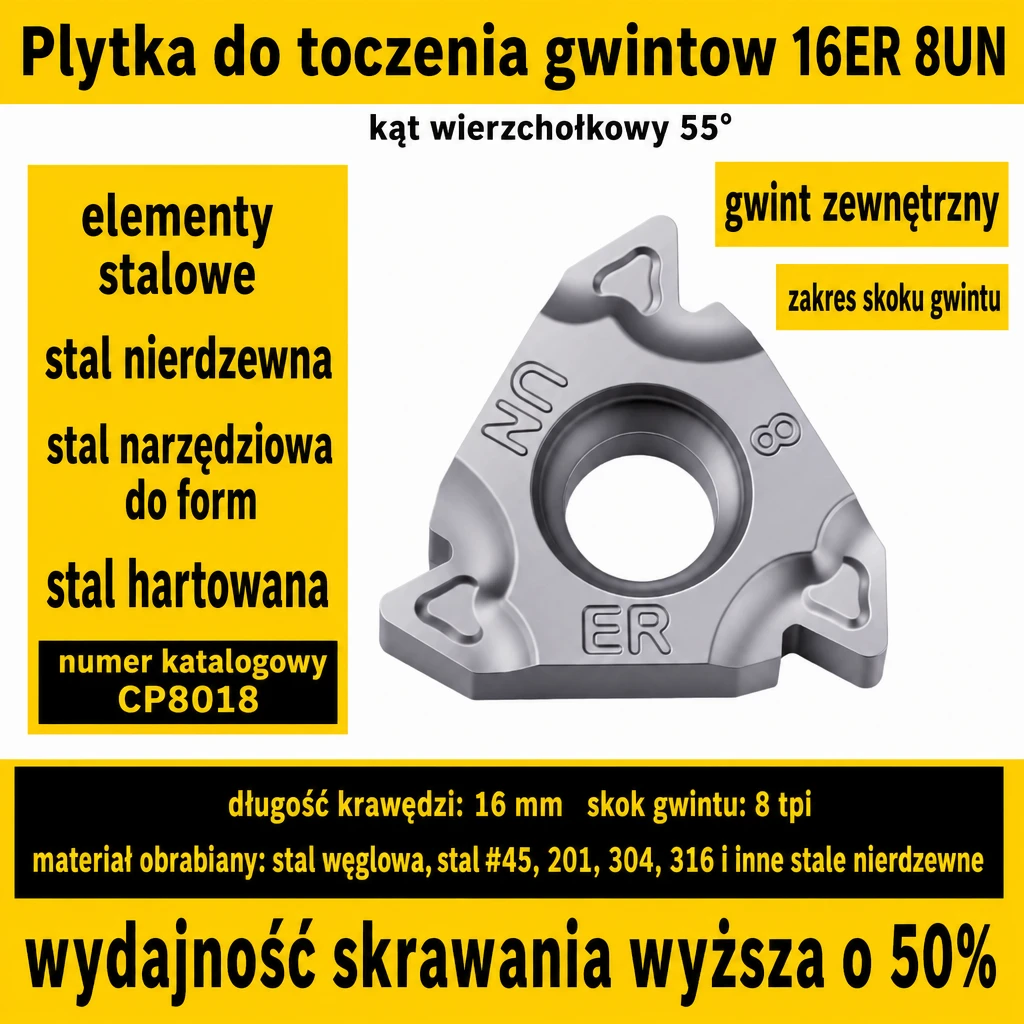

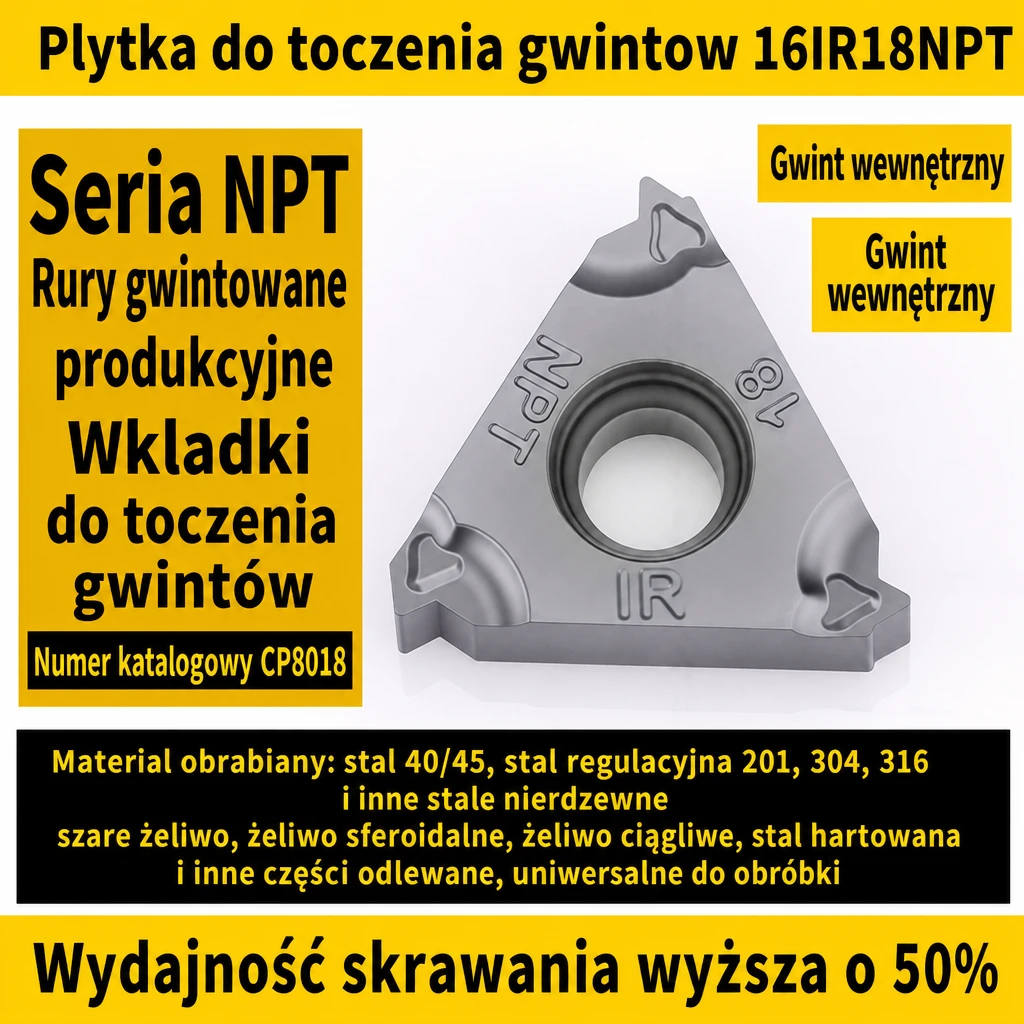

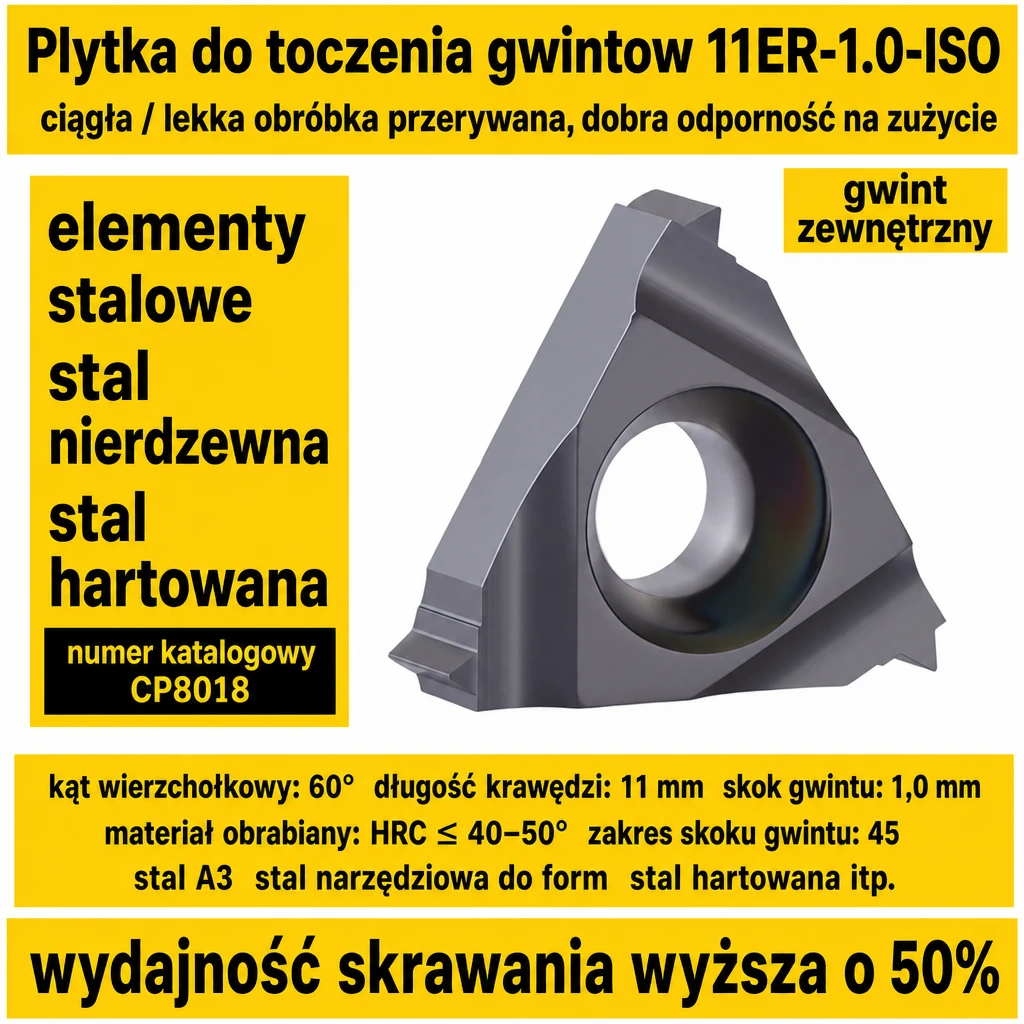

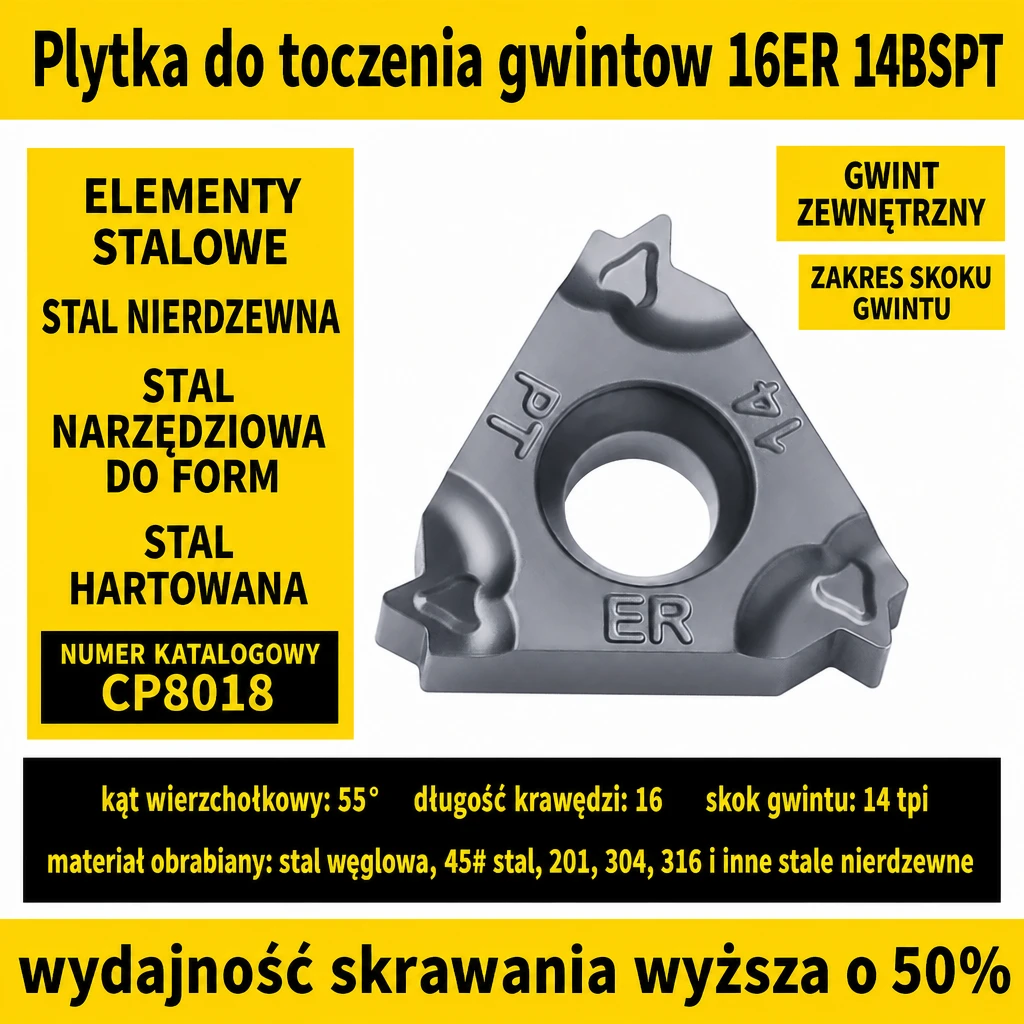

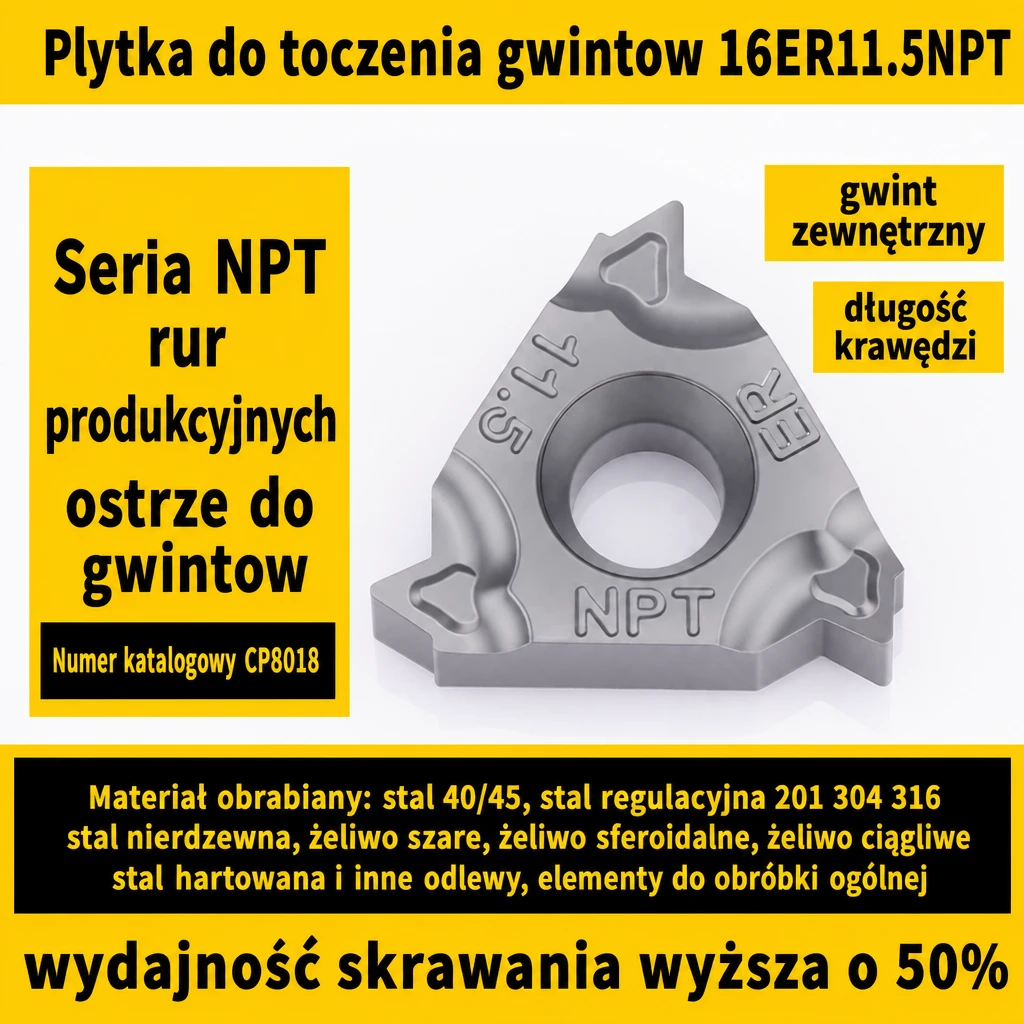

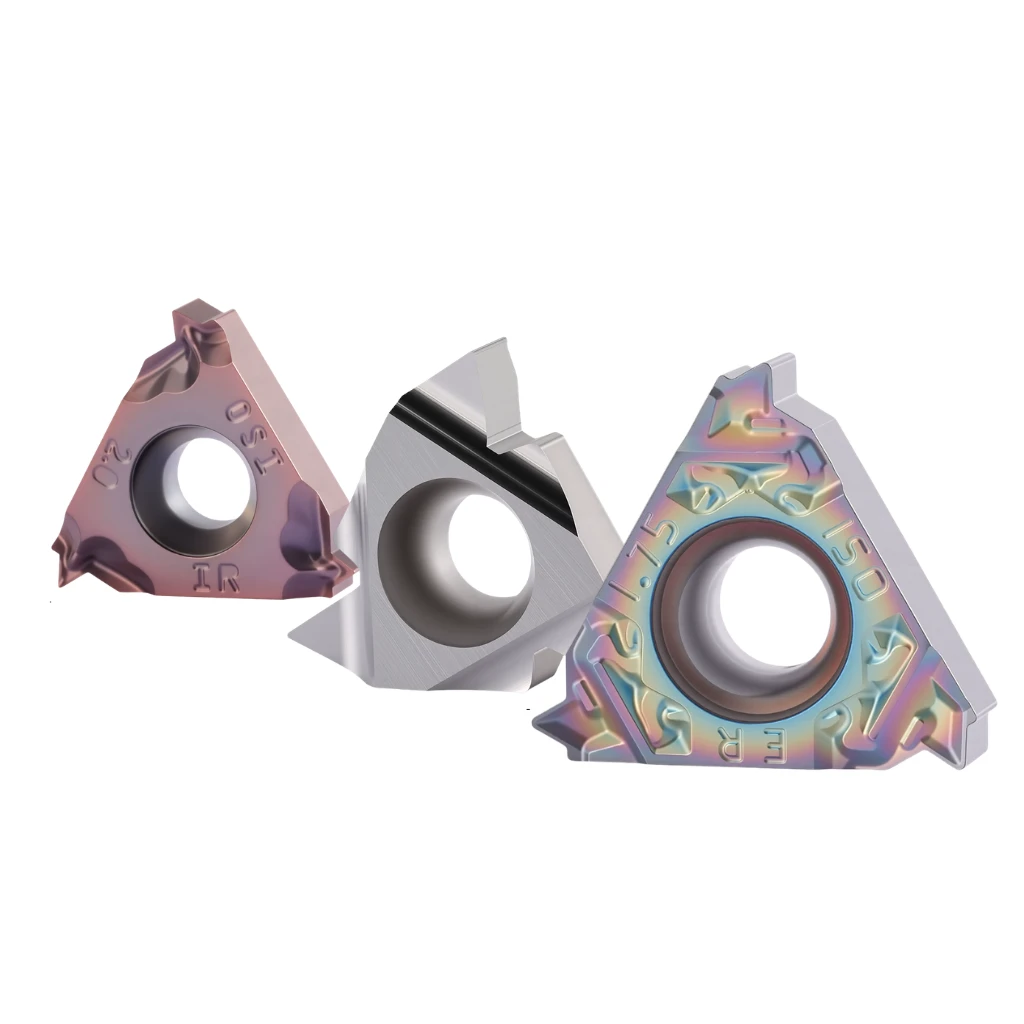

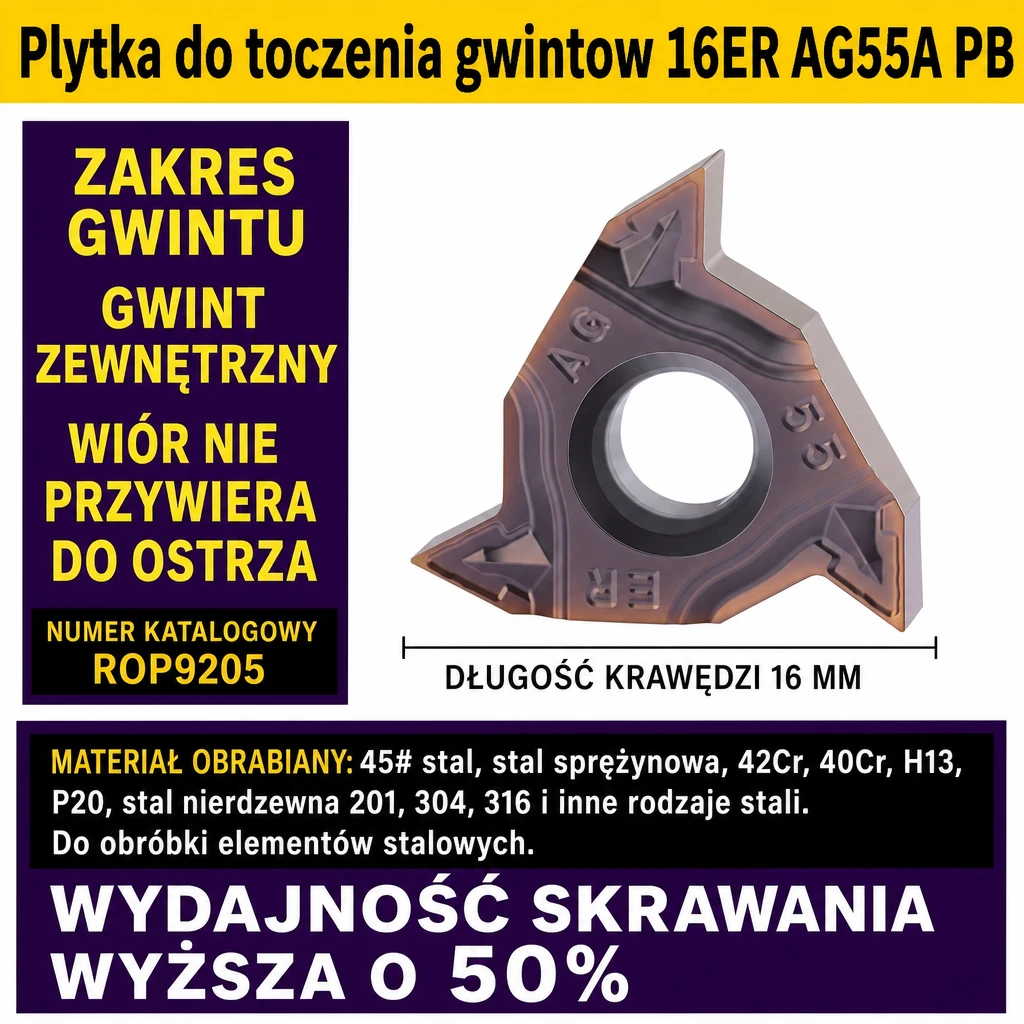

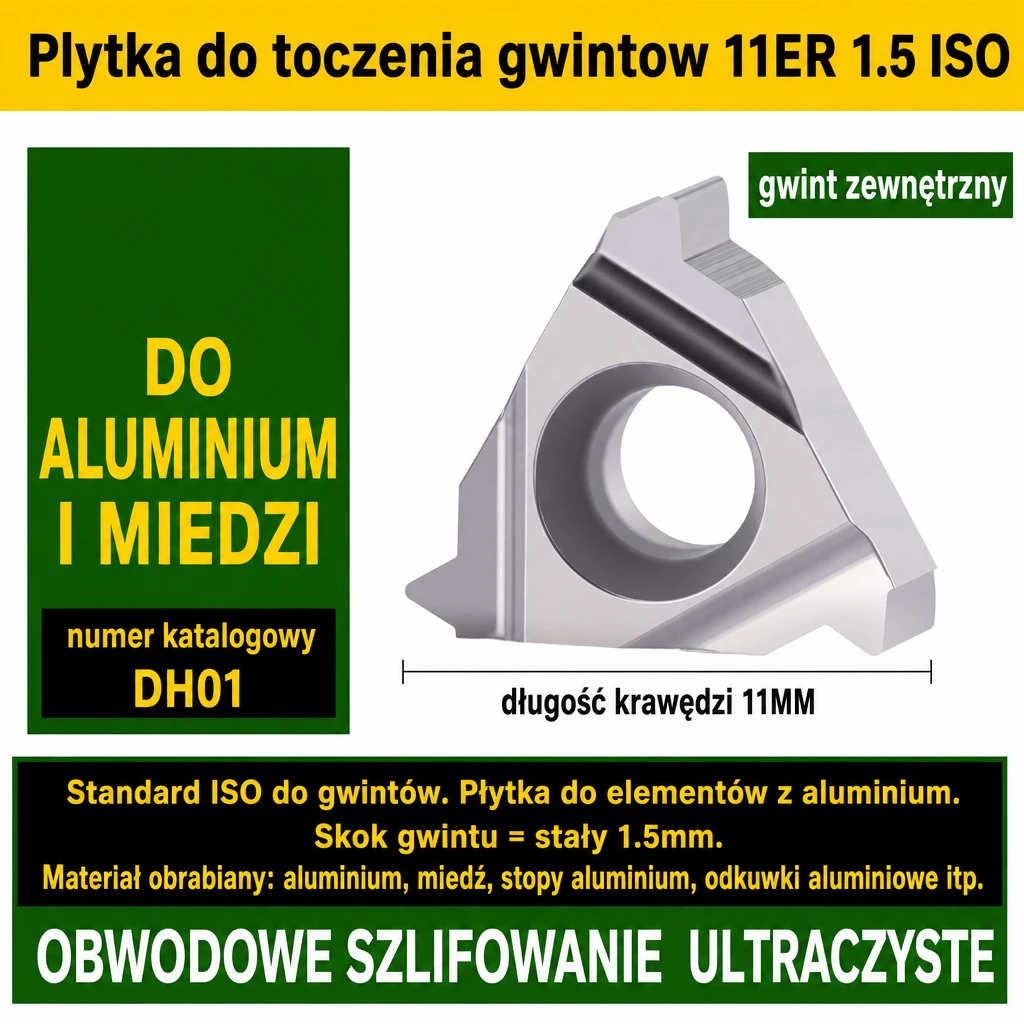

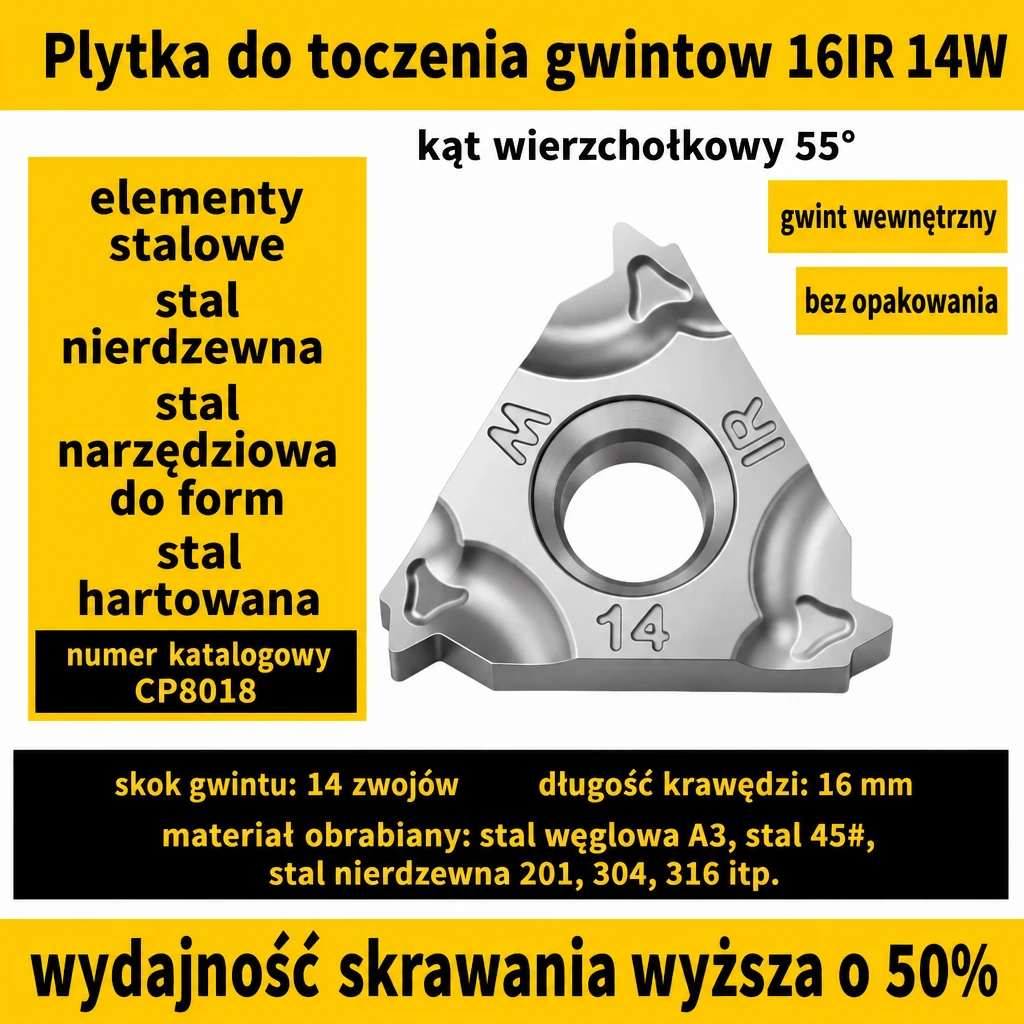

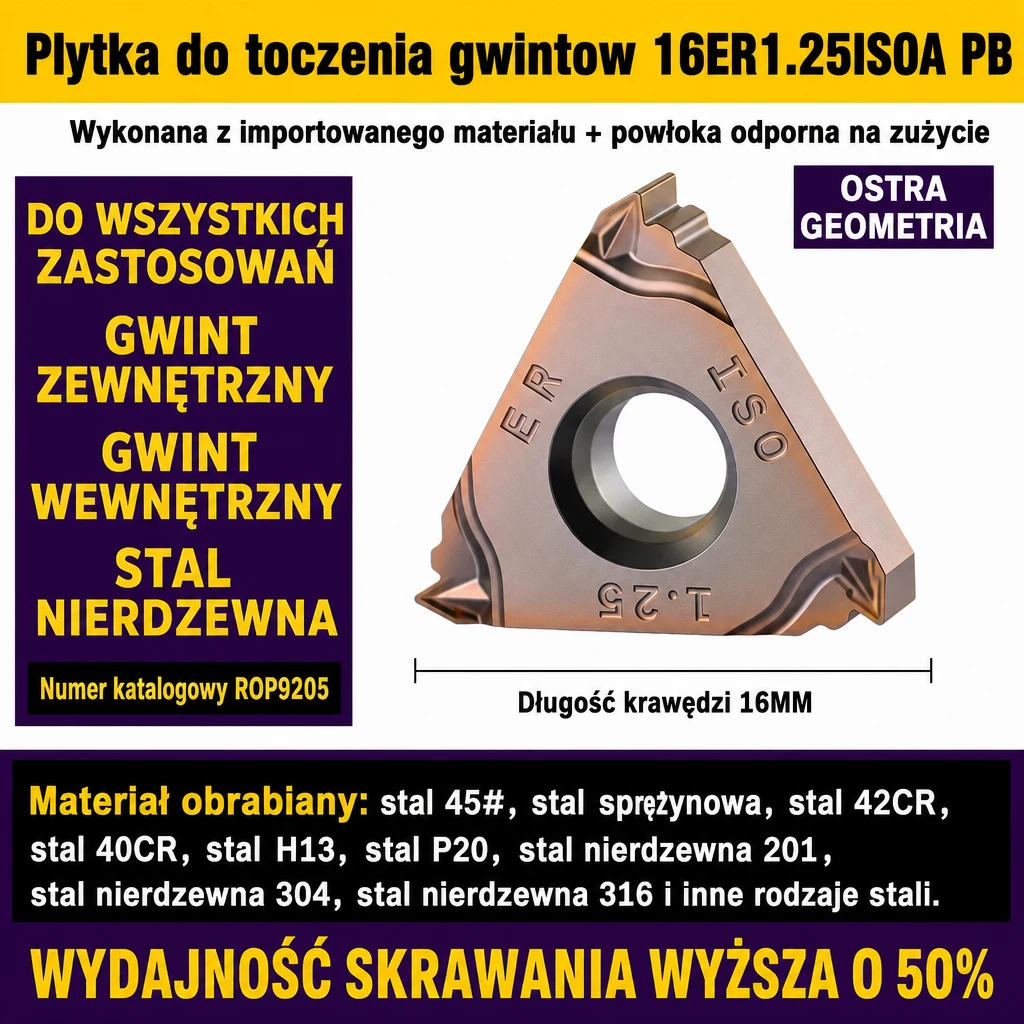

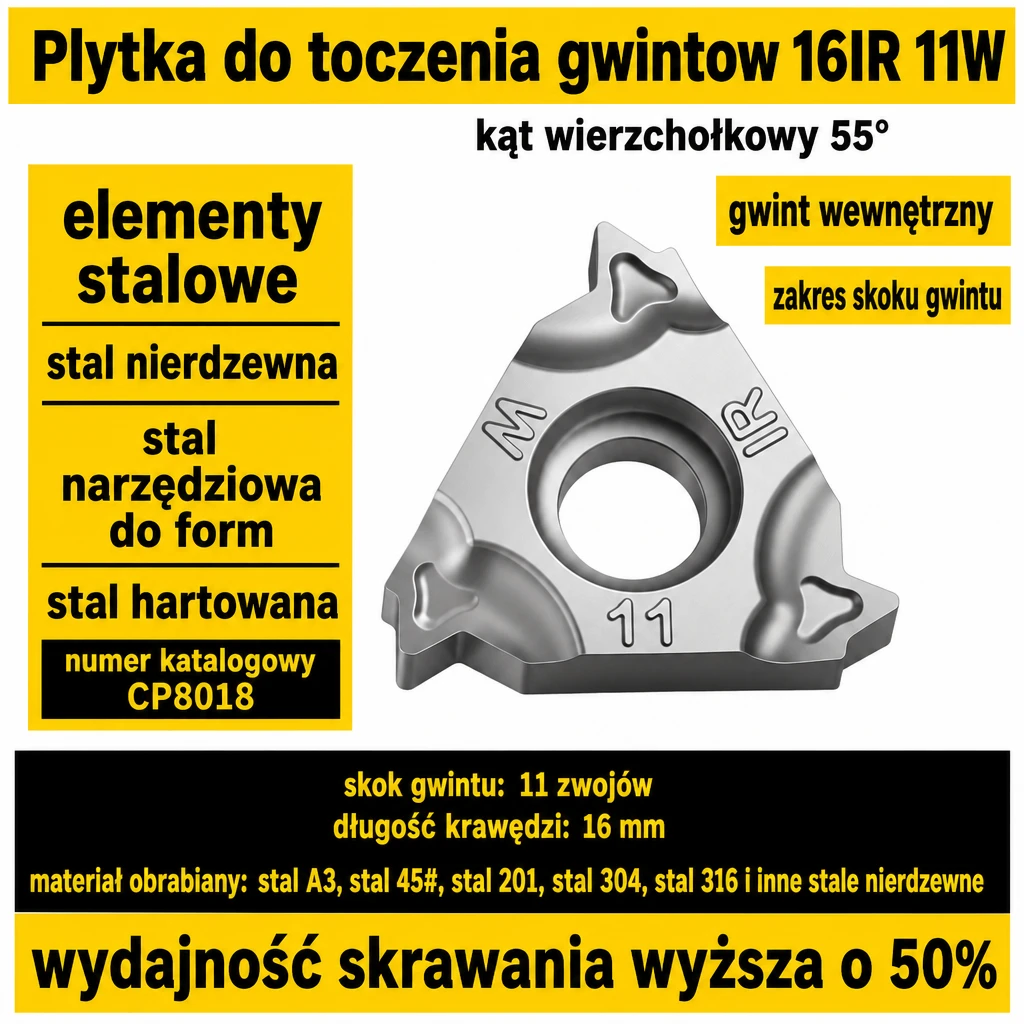

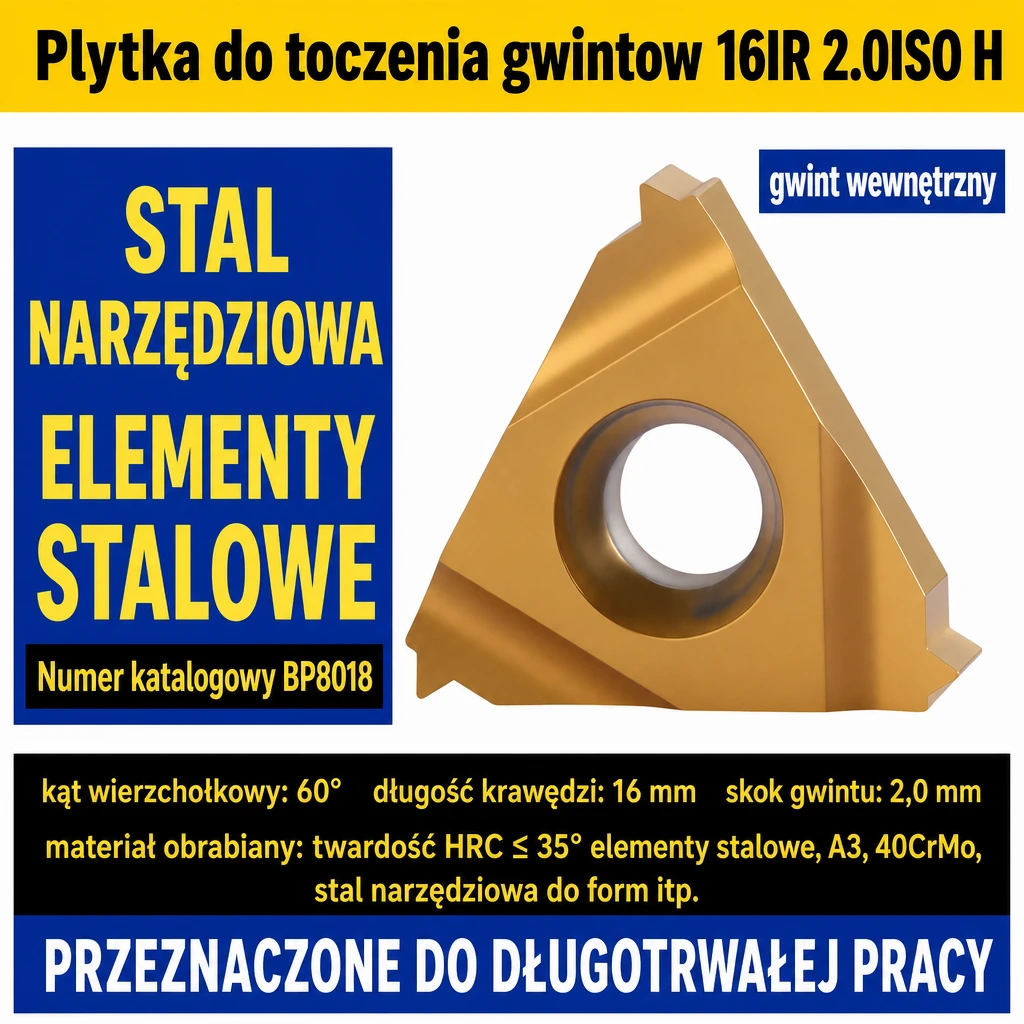

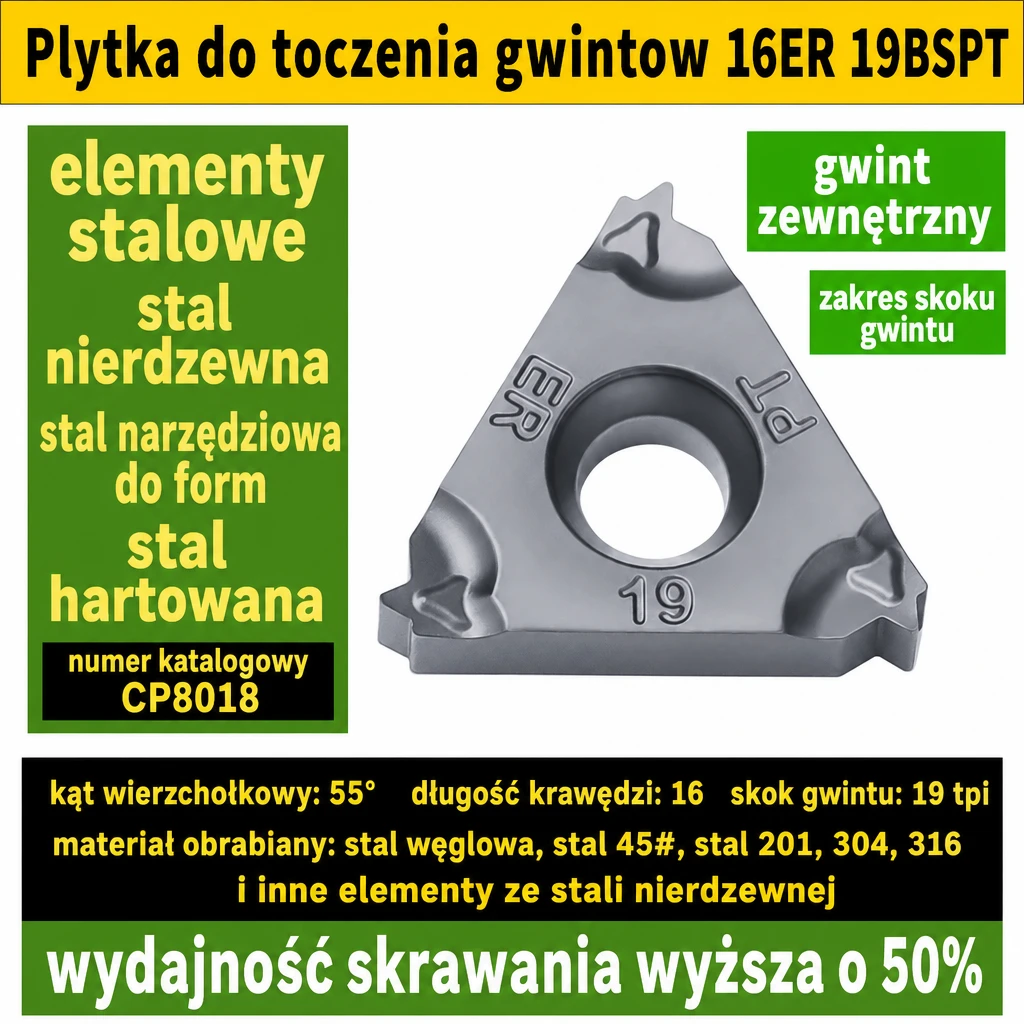

Płytki do toczenia gwintów serii CWB, rozmiary 06, 08, 11 i 16, do gwintów zewnętrznych (ER) i wewnętrznych (IR). Wykonane z węglika spiekanego z powłoką, w czterech gatunkach dobieranych do obrabianego materiału. Profil pełny i częściowy, skok 0,5–3,5 mm, kąt zarysu 55° i 60°. Standardy ISO (metryczny), UN (calowy), Whitworth (55°) oraz NPT/BSPT (rurowy).
Zastosowanie

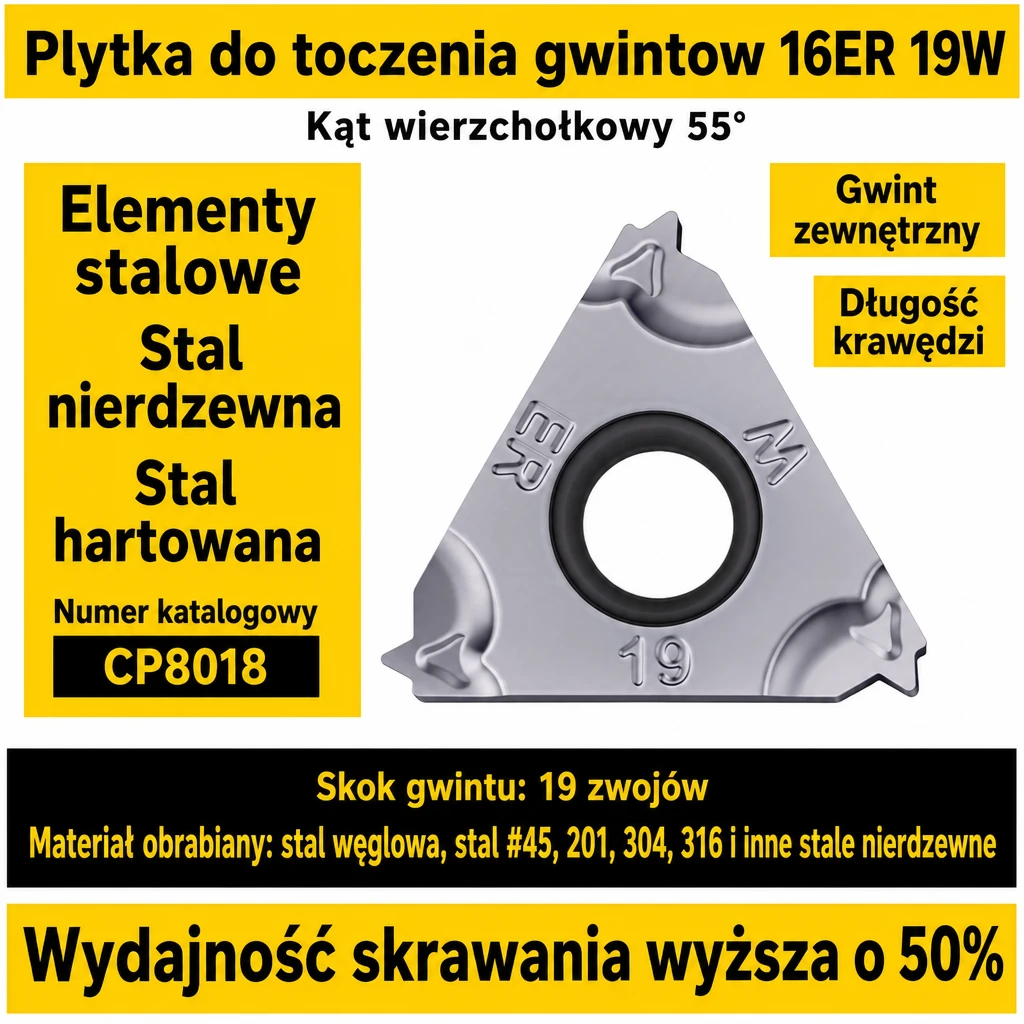

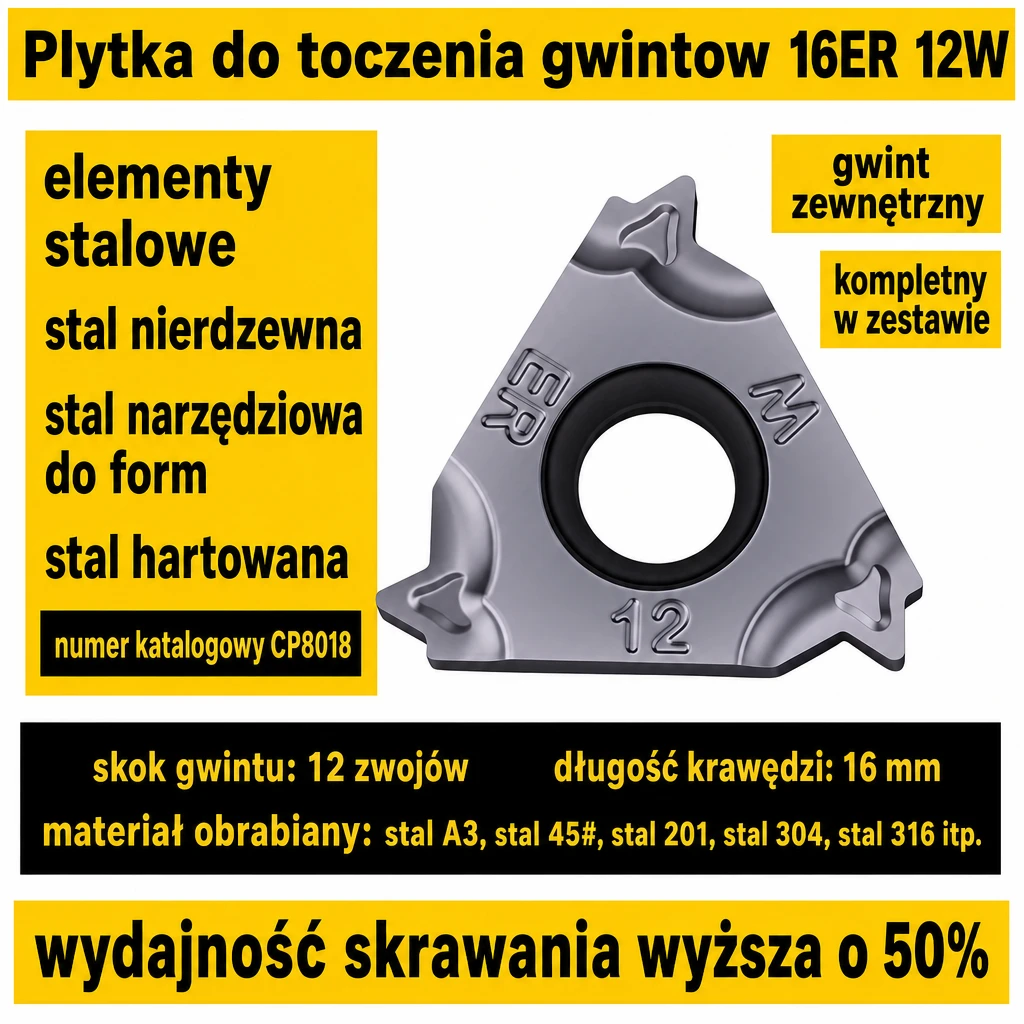

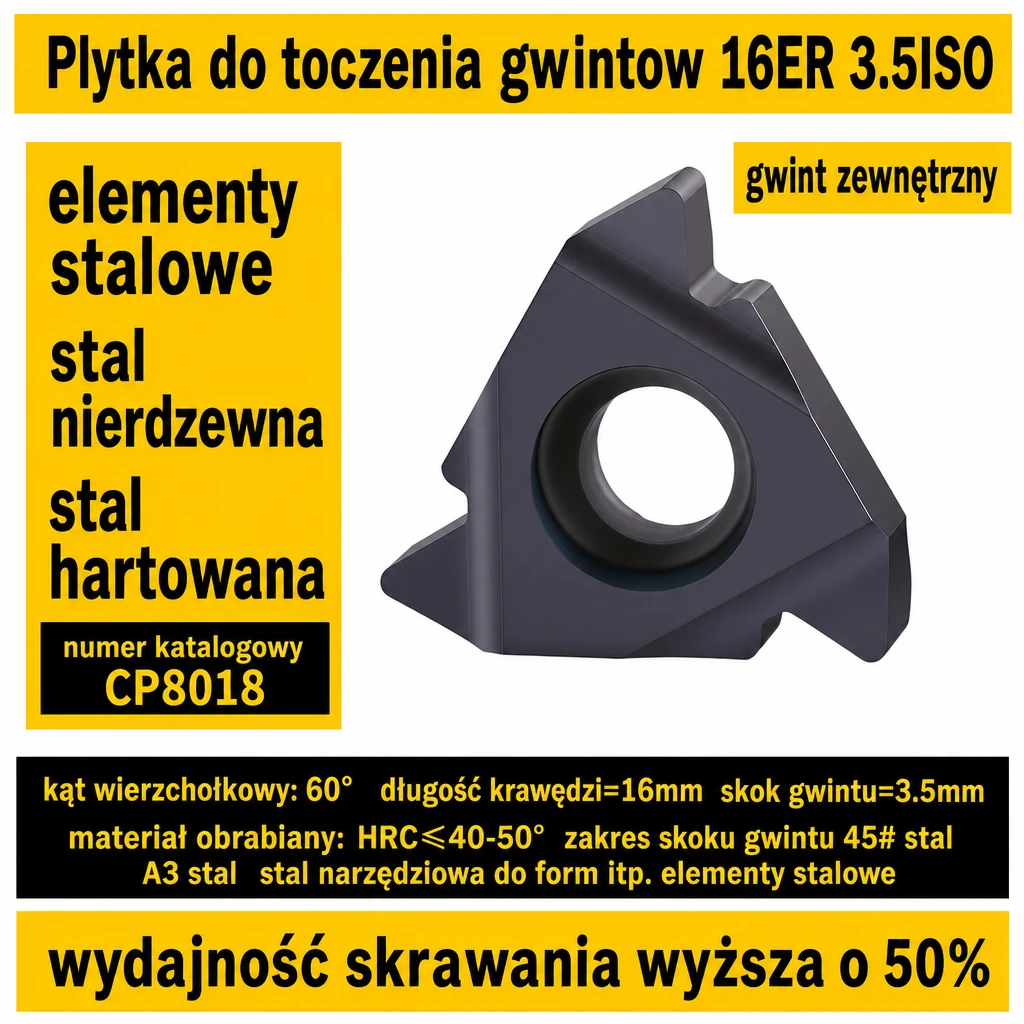

- toczenie gwintów zewnętrznych na wałkach, śrubach i trzpieniach (ER)

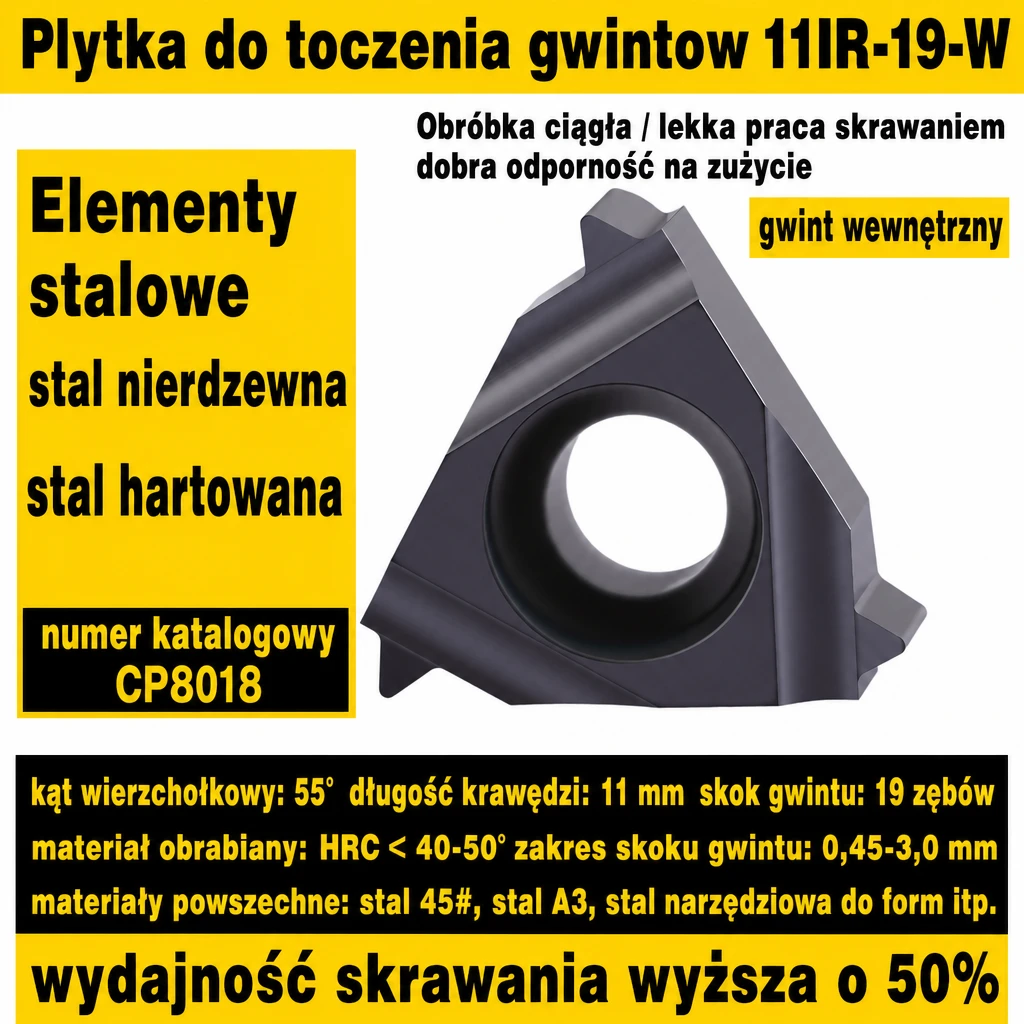

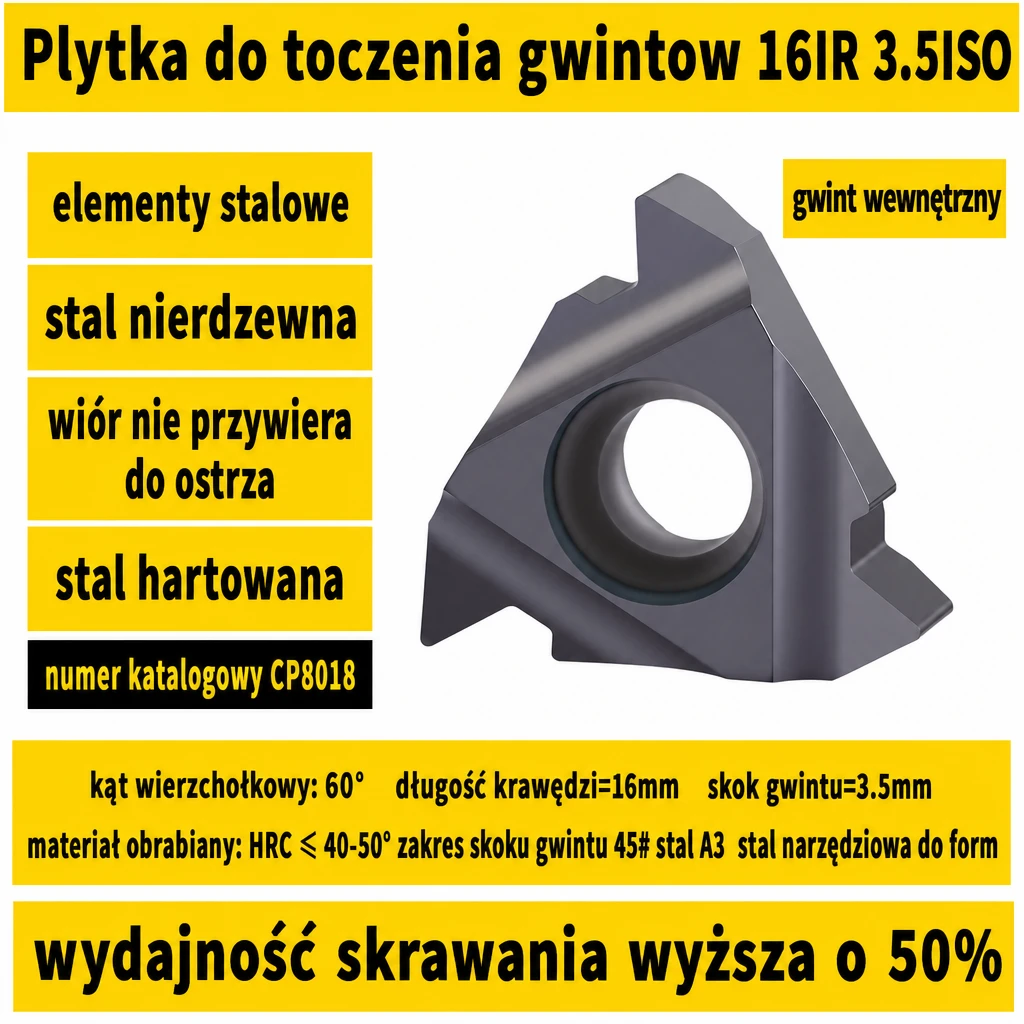

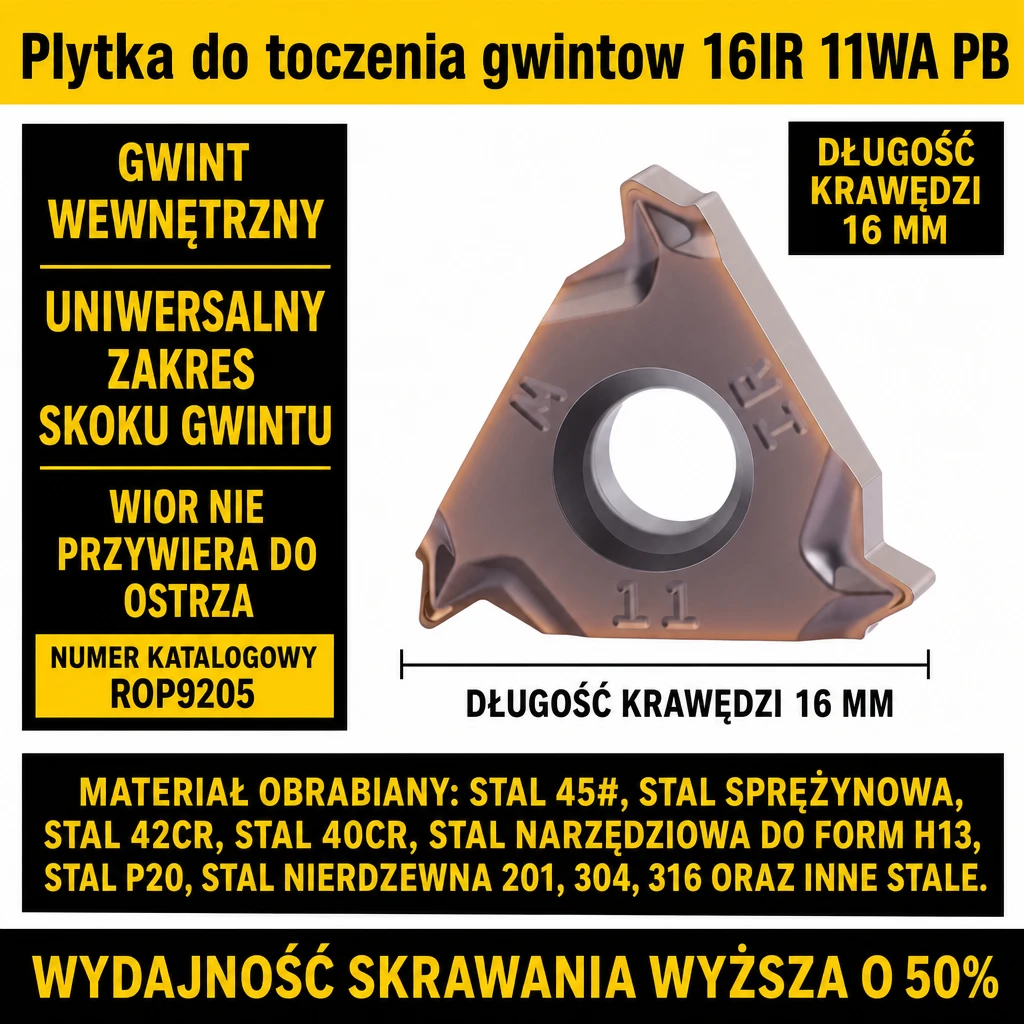

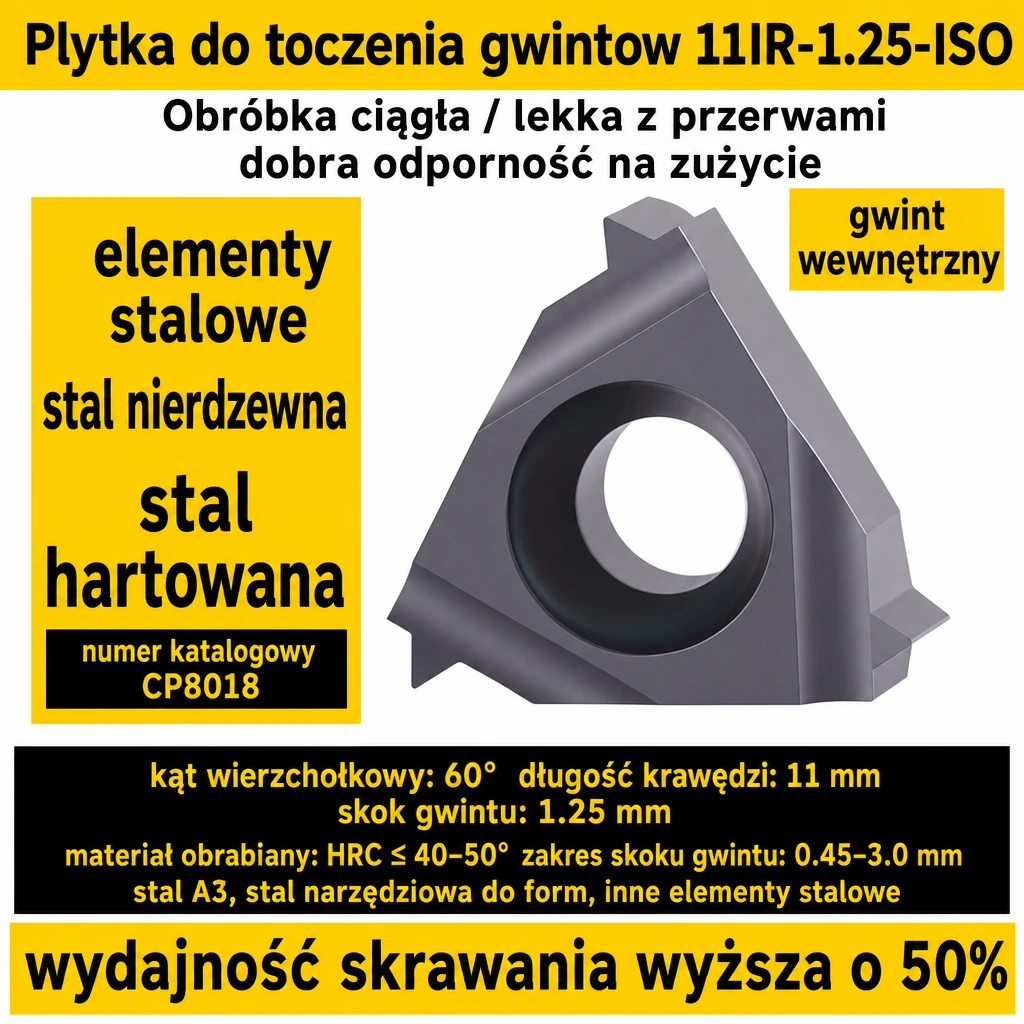

- toczenie gwintów wewnętrznych w otworach i nakrętkach (IR)

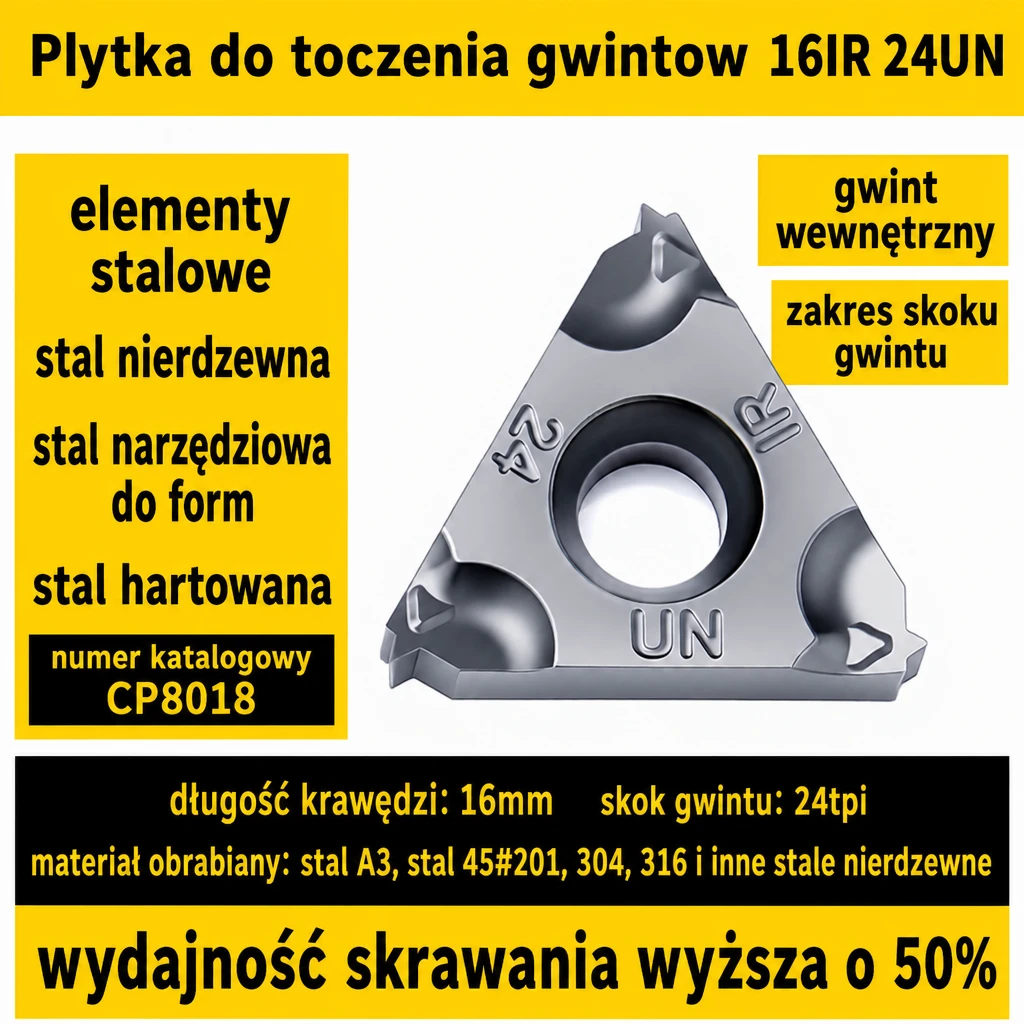

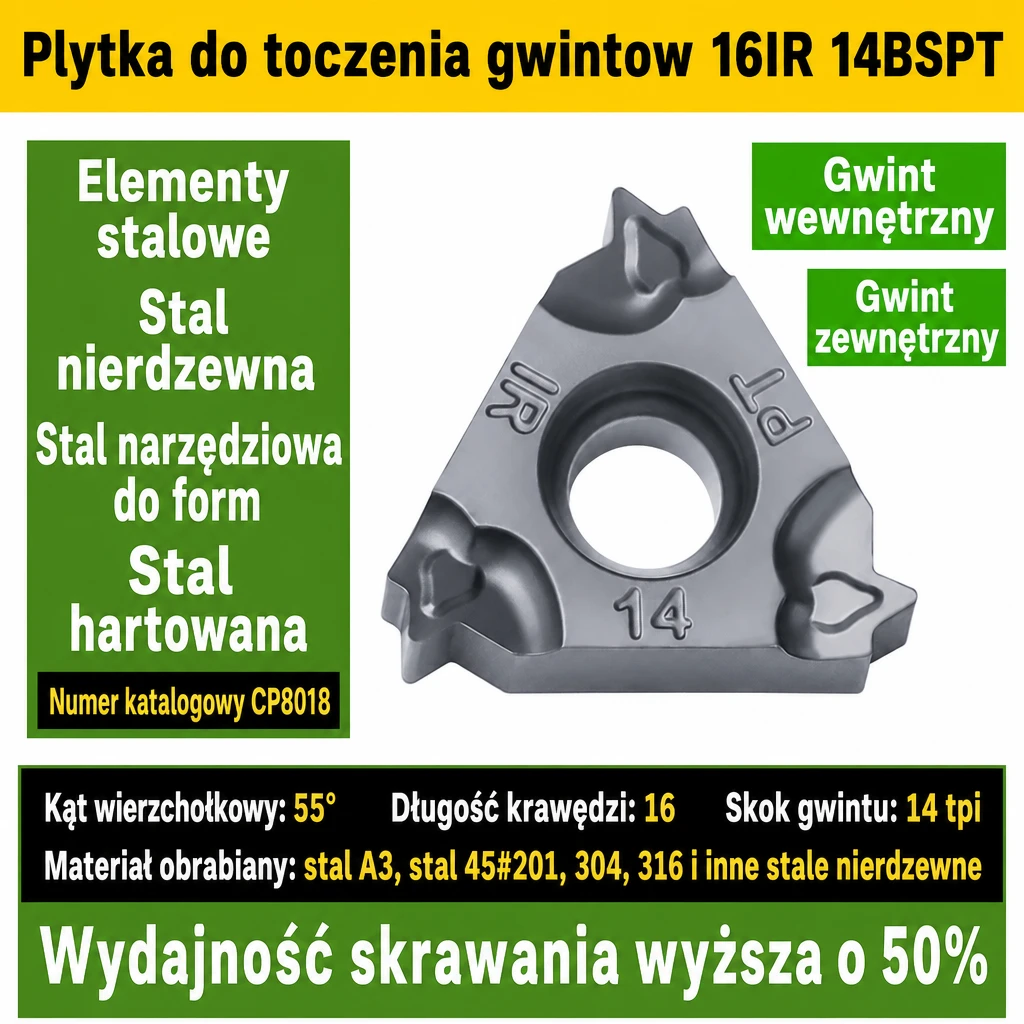

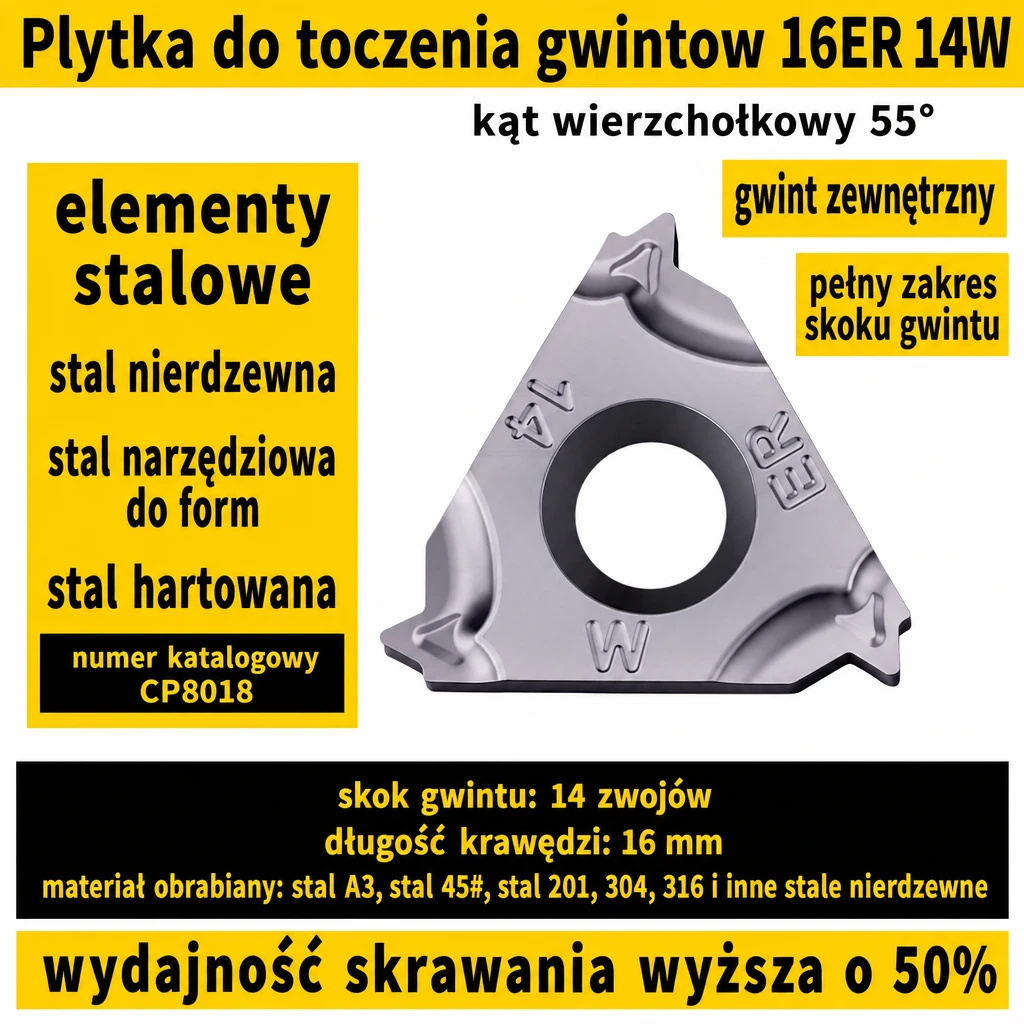

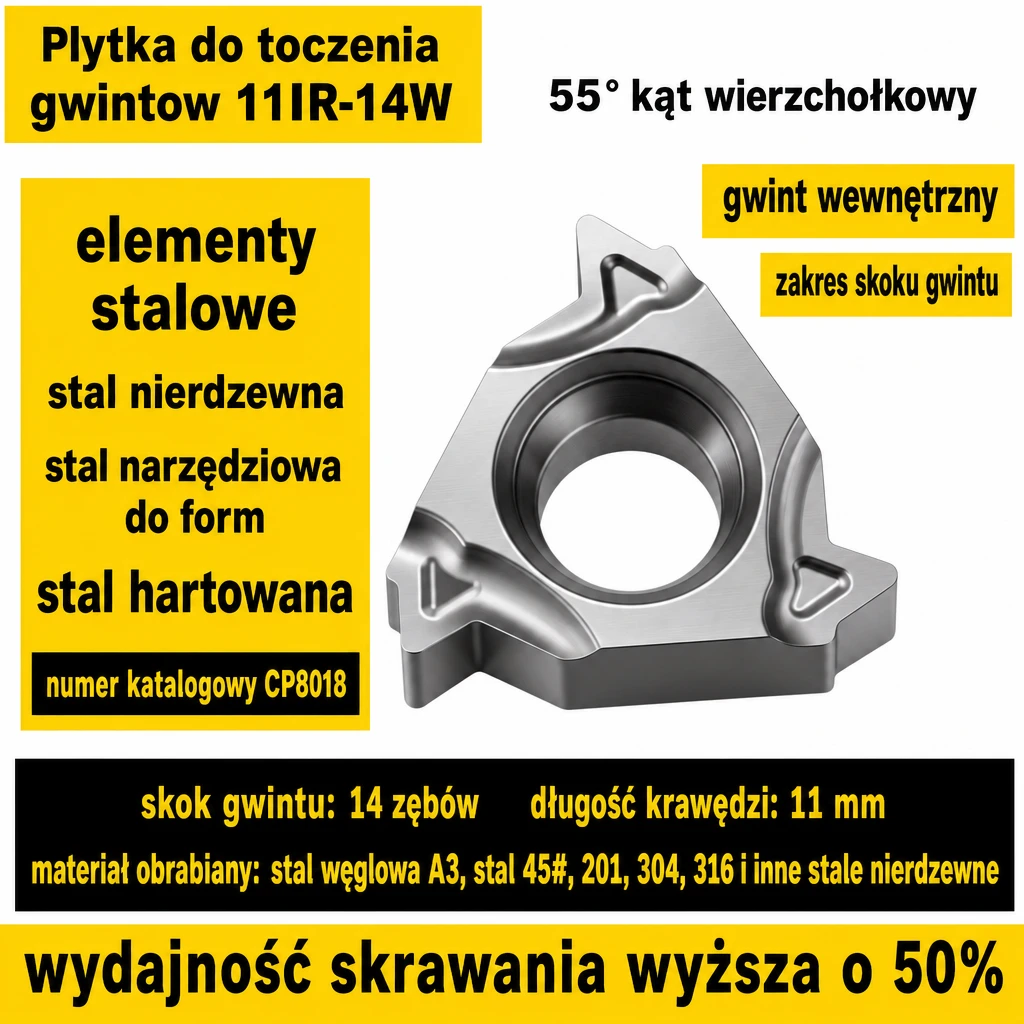

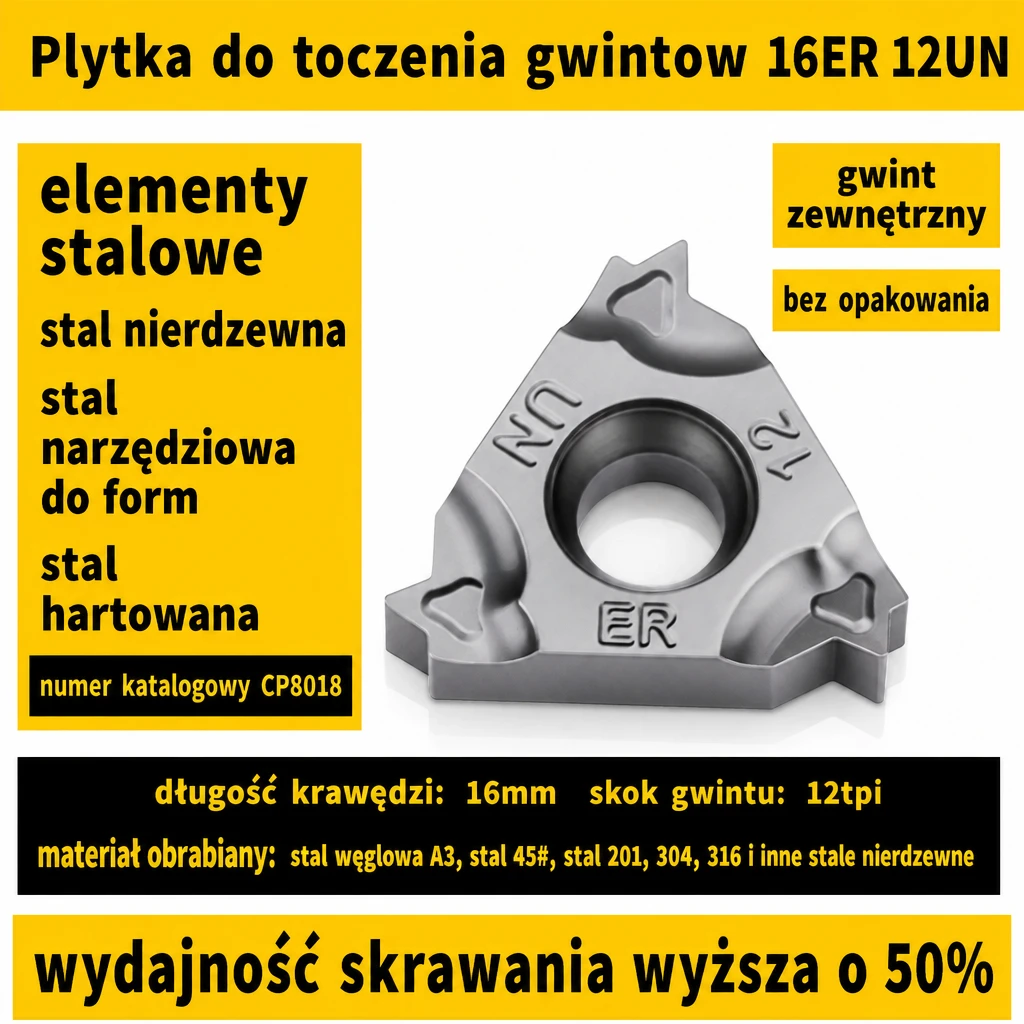

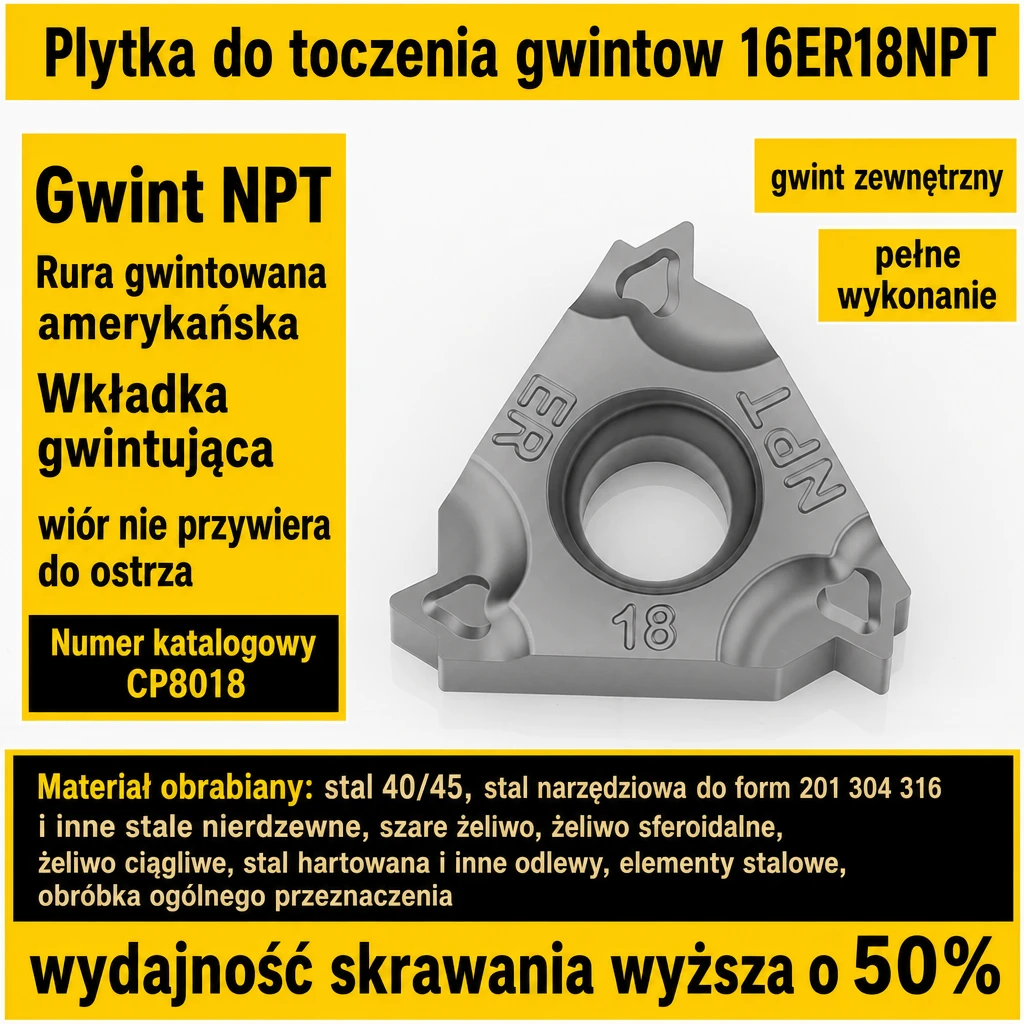

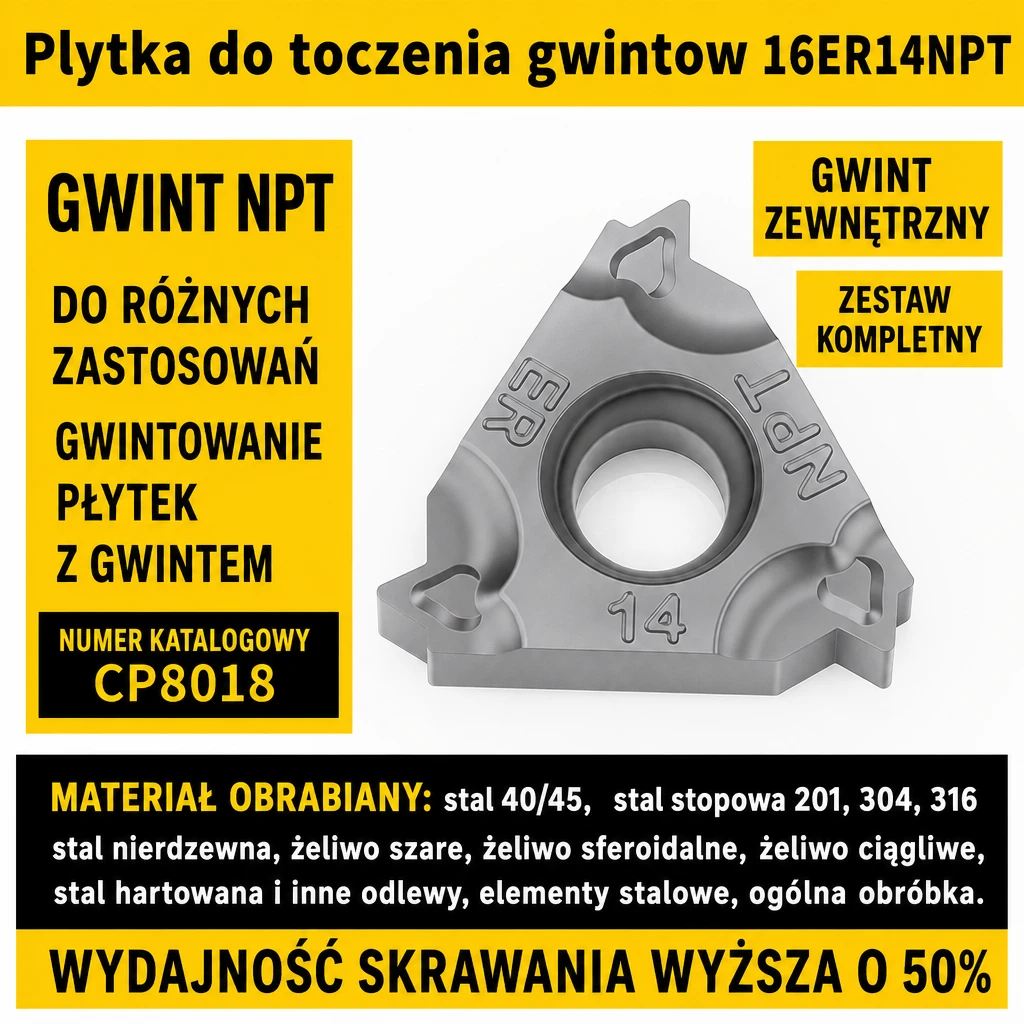

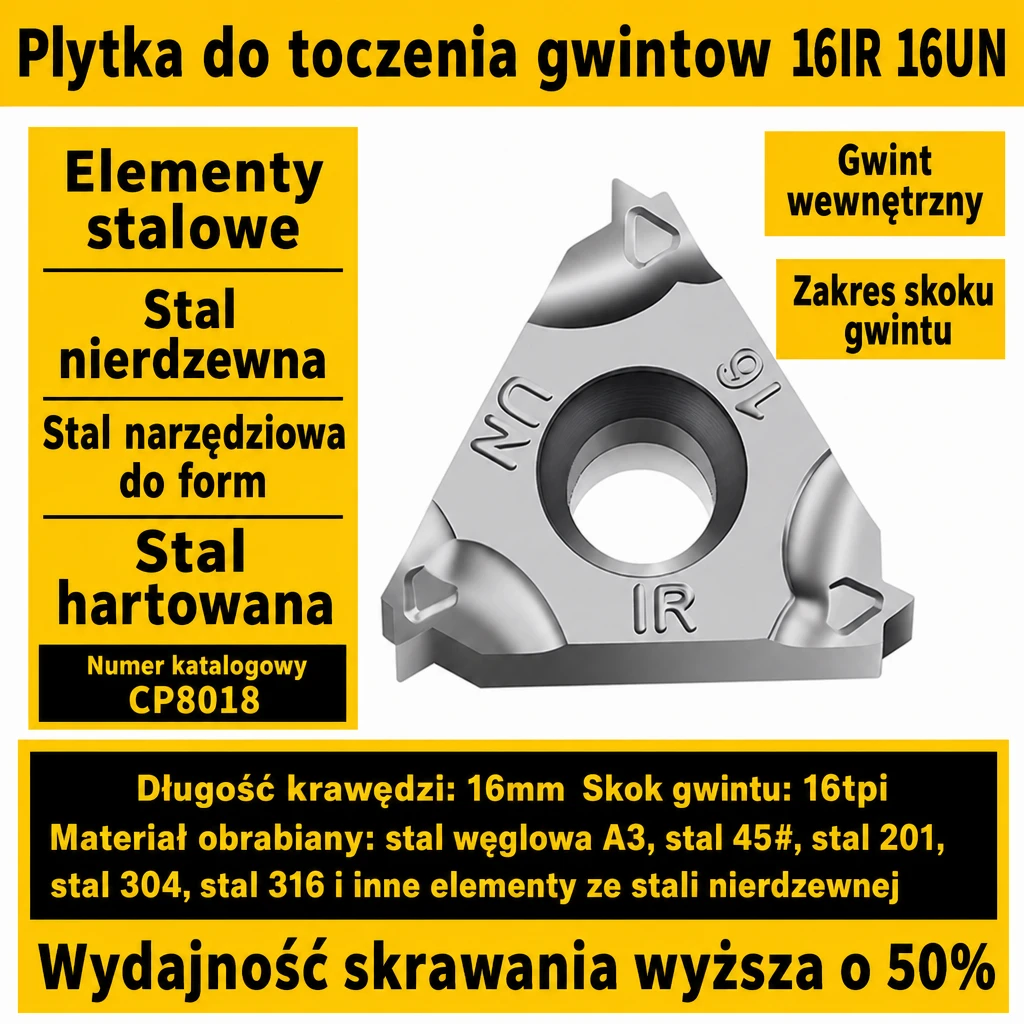

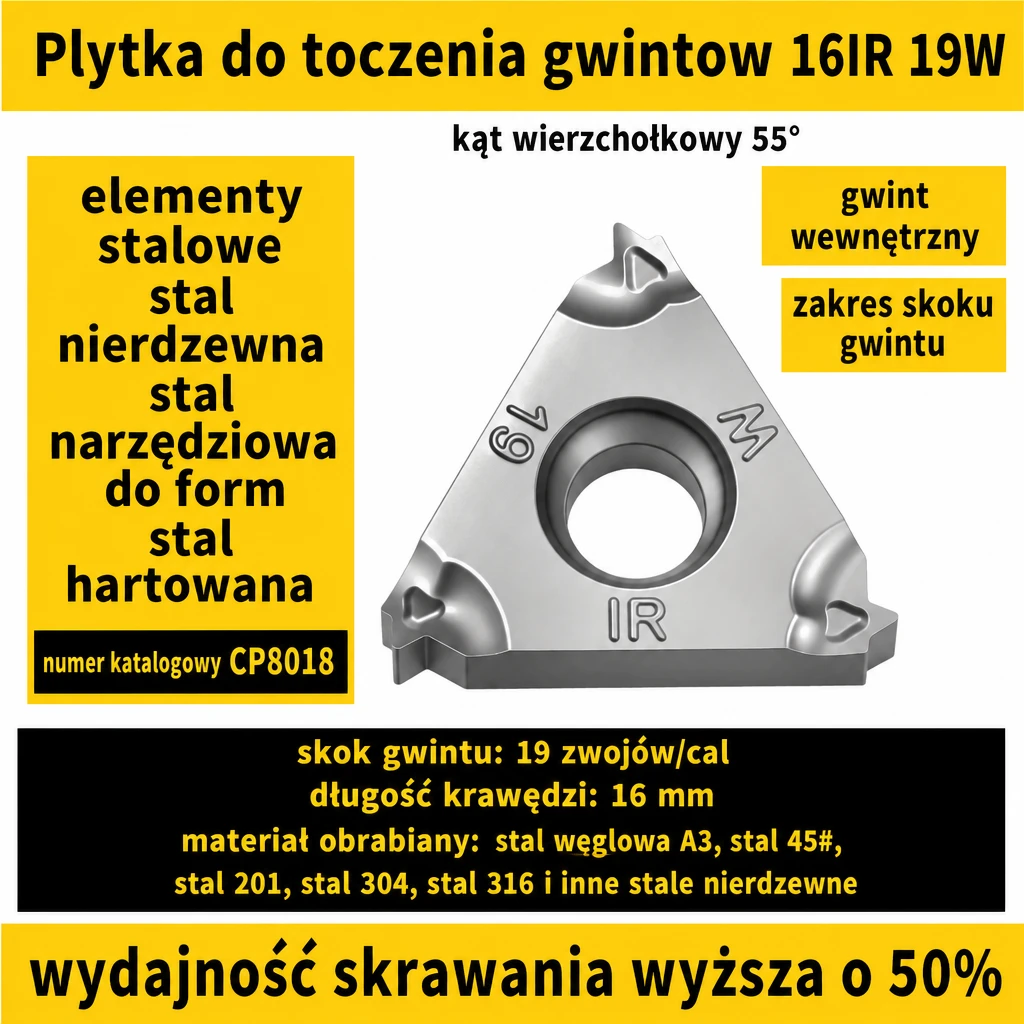

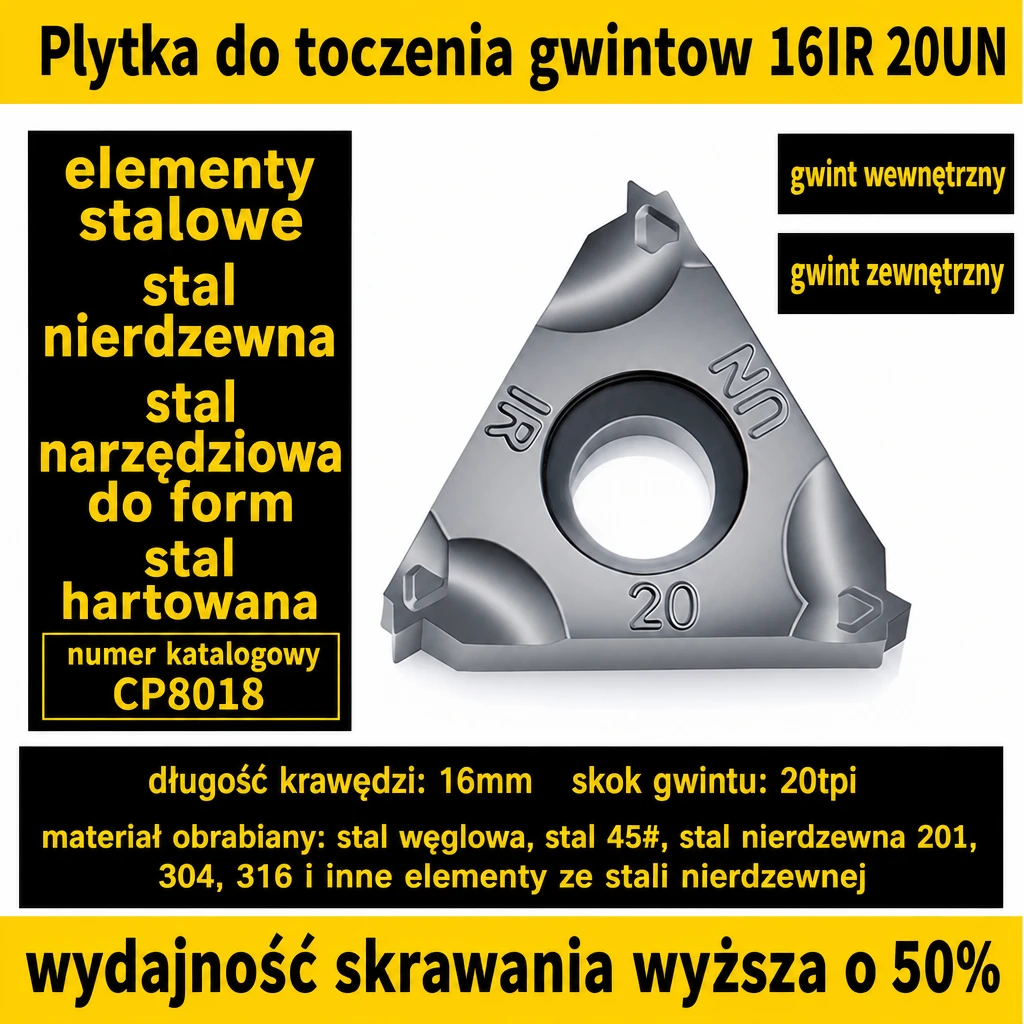

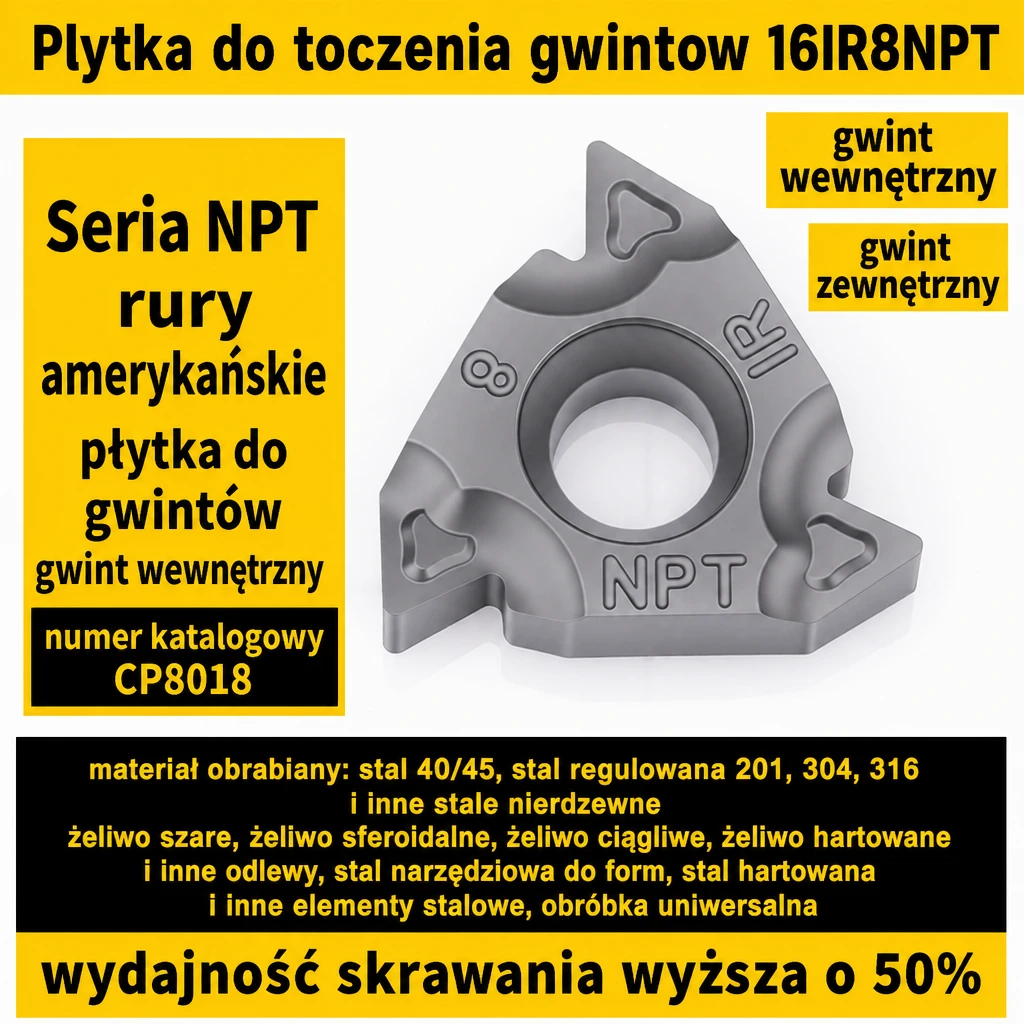

- gwinty metryczne ISO, calowe UN, rurowe NPT/BSPT i Whitwortha
- obróbka stali, stali nierdzewnej, aluminium i stali hartowanej
Płytki montuje się w oprawkach do toczenia gwintów (zewnętrzne SER/SEL, wewnętrzne SNR/SNL/SIR) dobranych do rozmiaru płytki. Pasują do standardowych oprawek na płytki 11/16 innych marek.
Dobór gatunku do materiału
| Gatunek | Kolor | Materiał obrabiany |
|---|---|---|

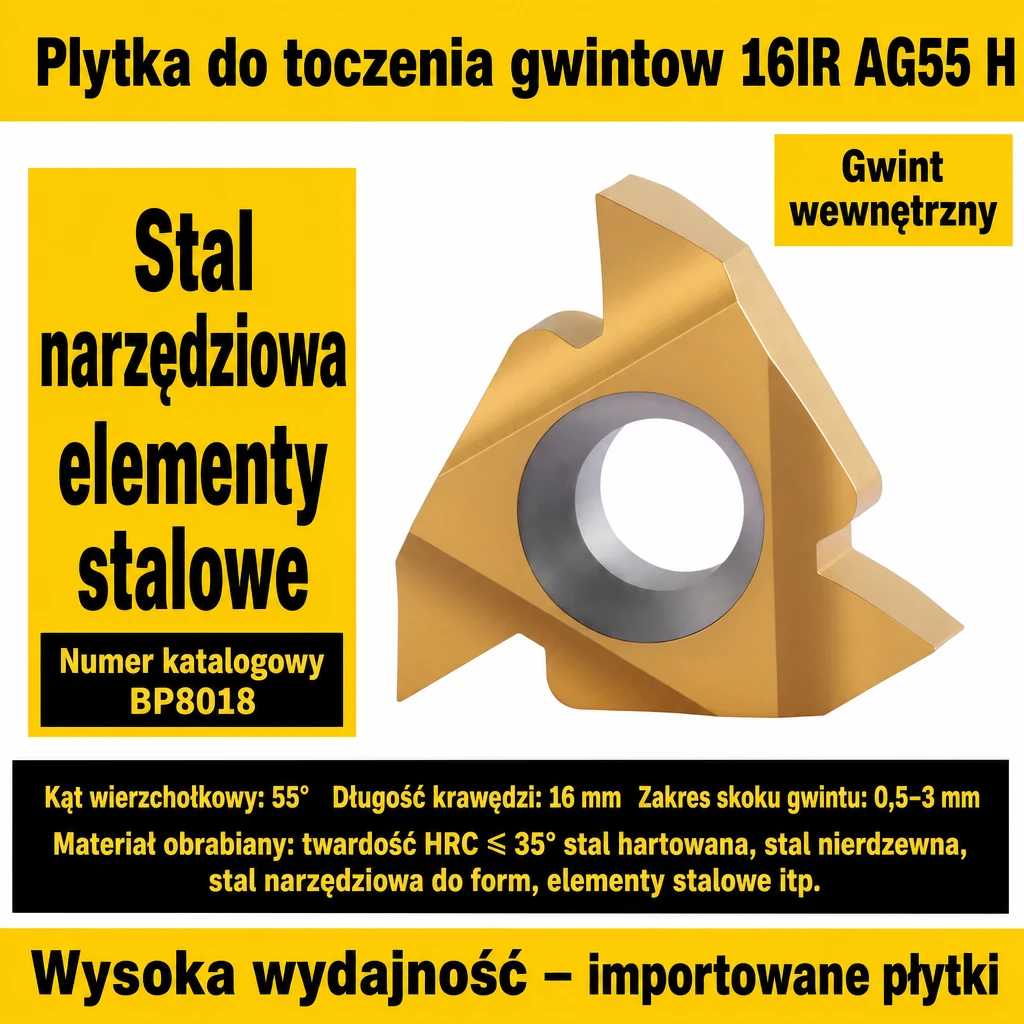

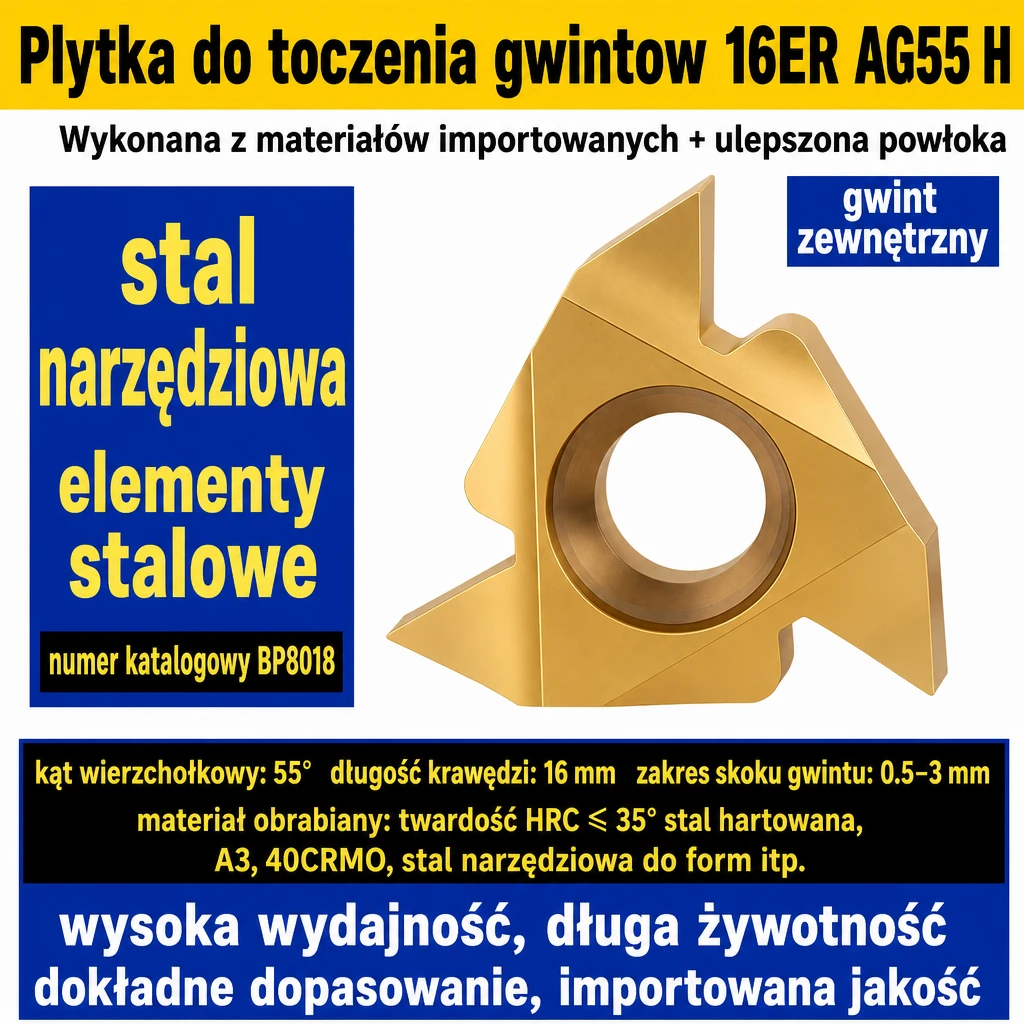

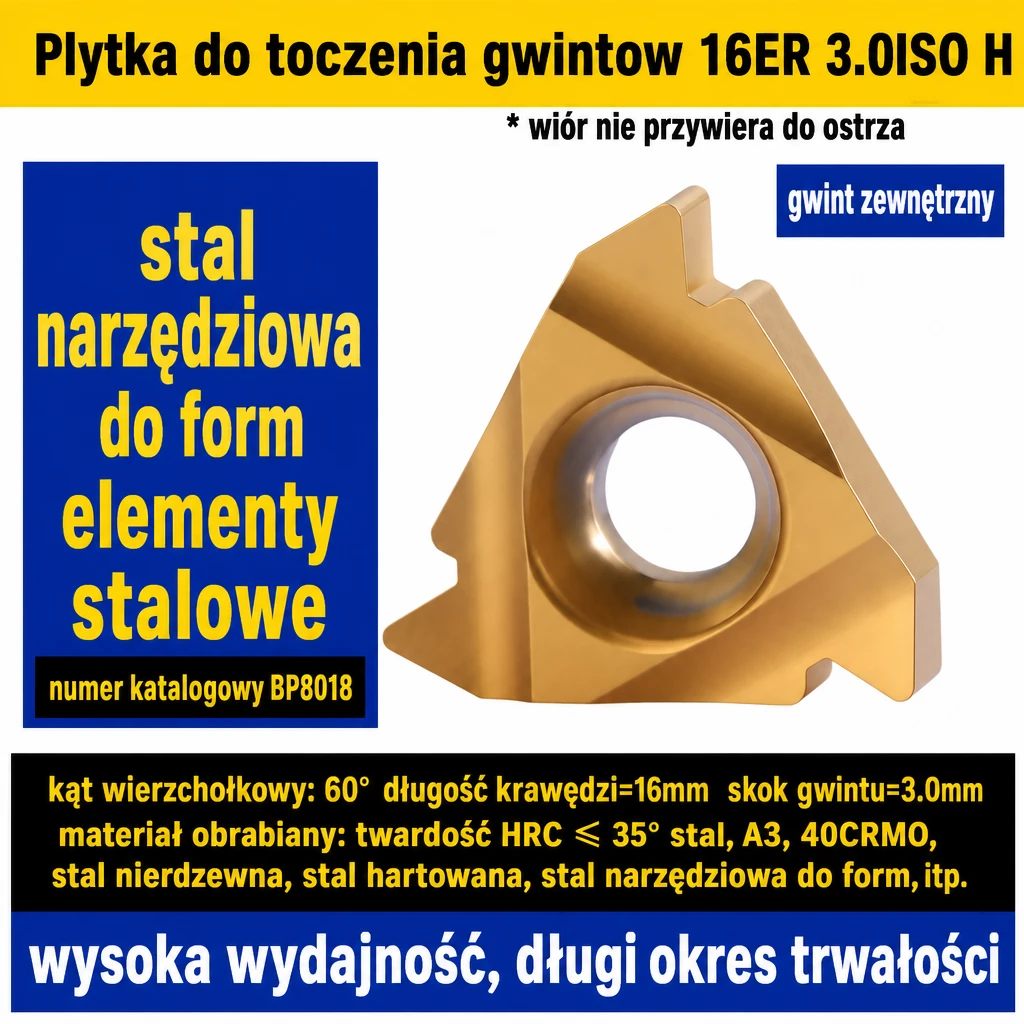

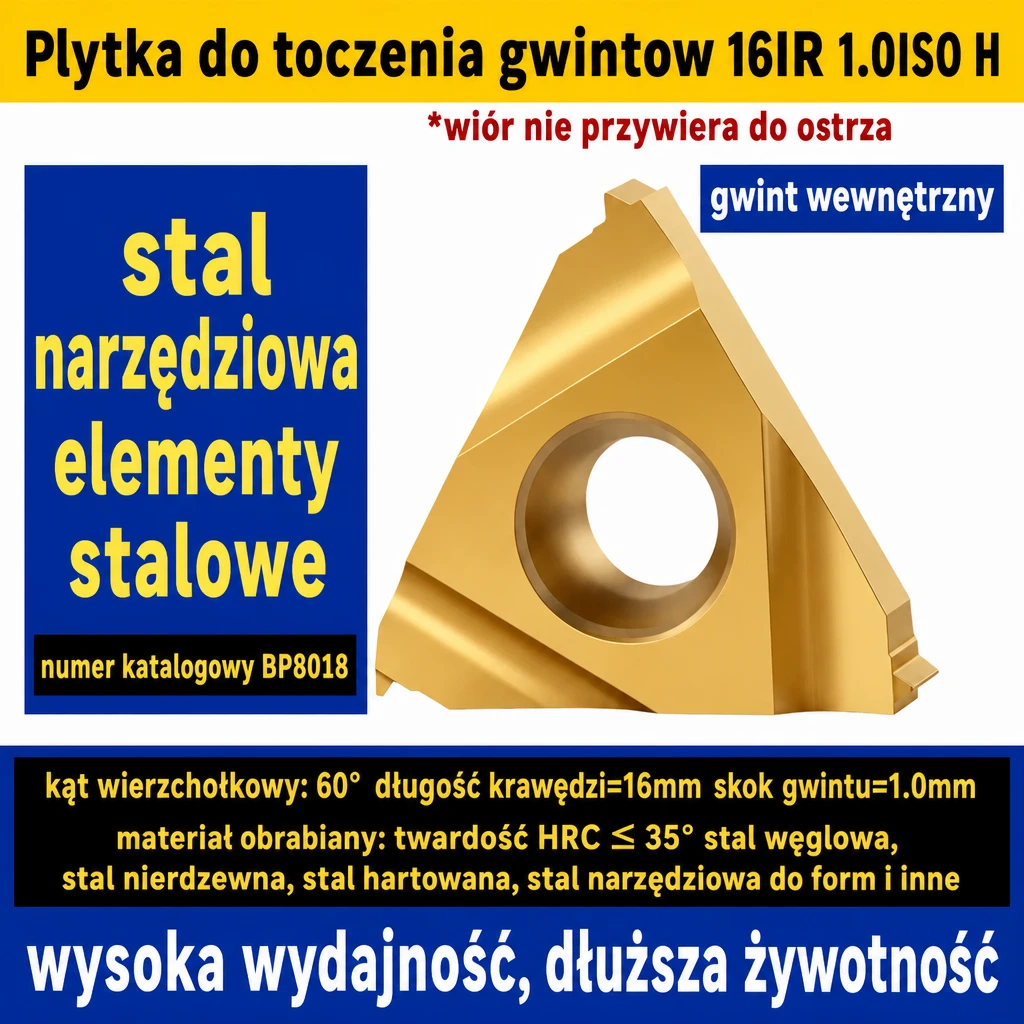

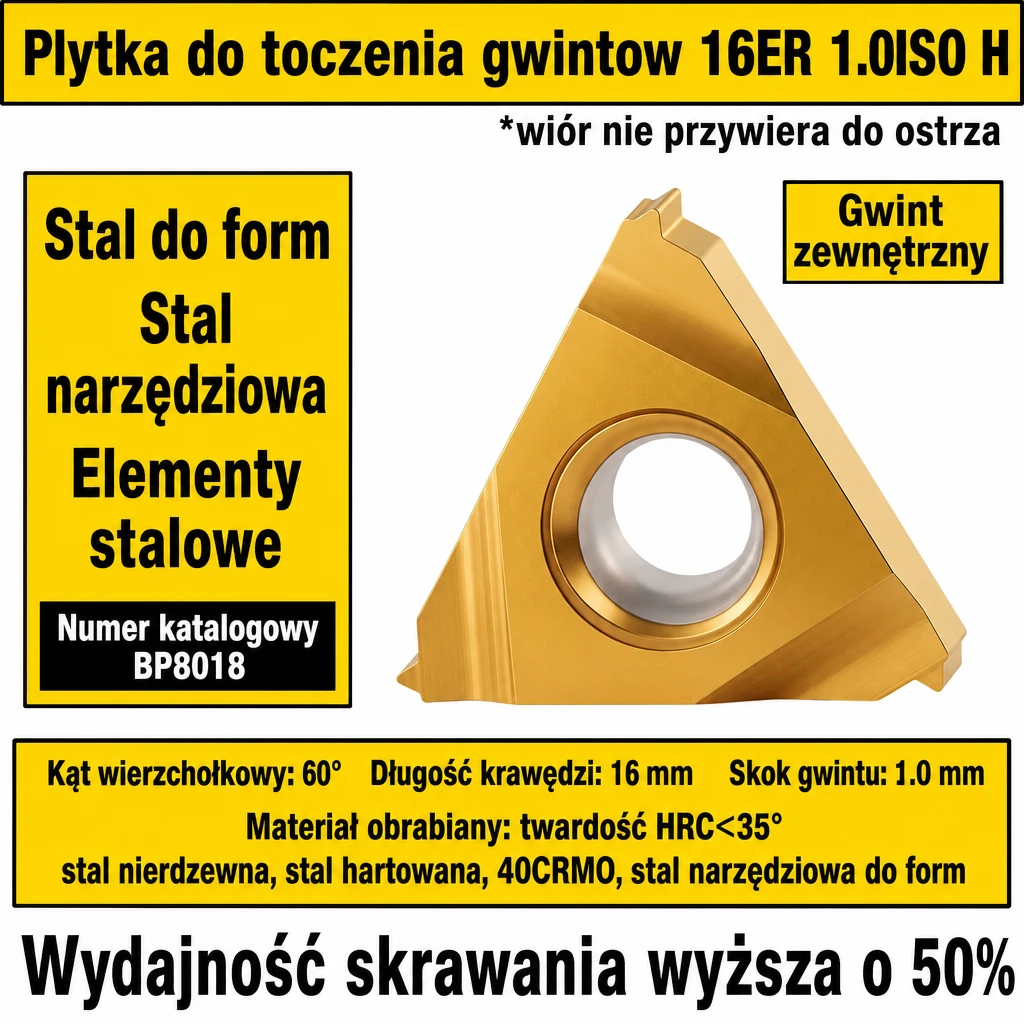

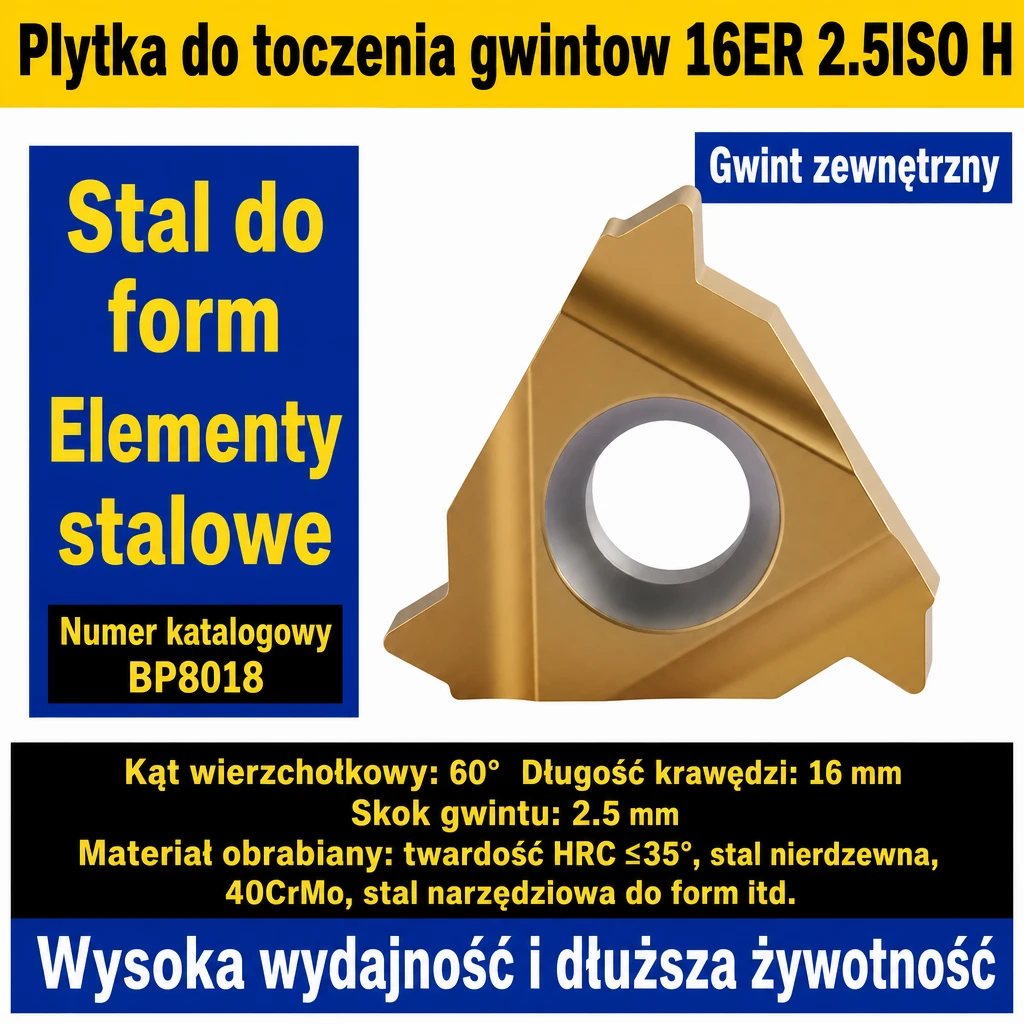

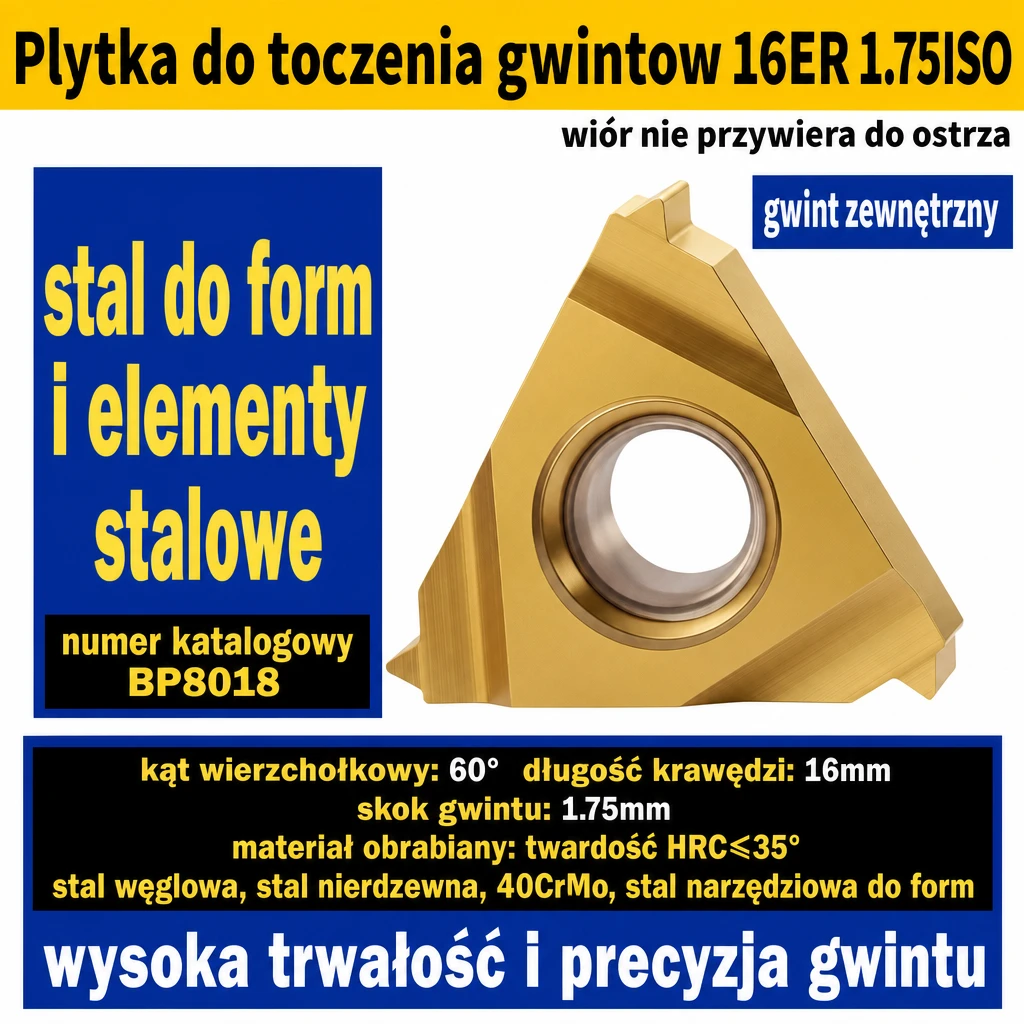

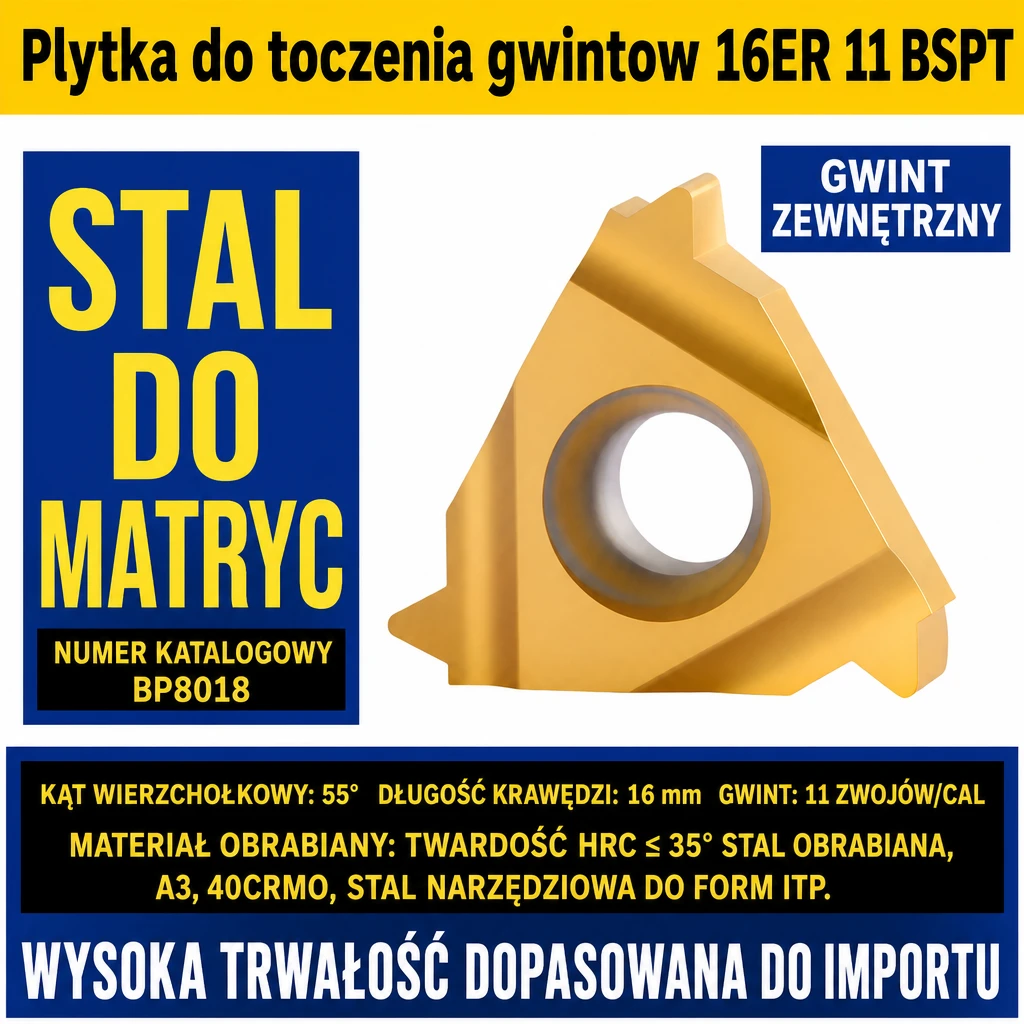

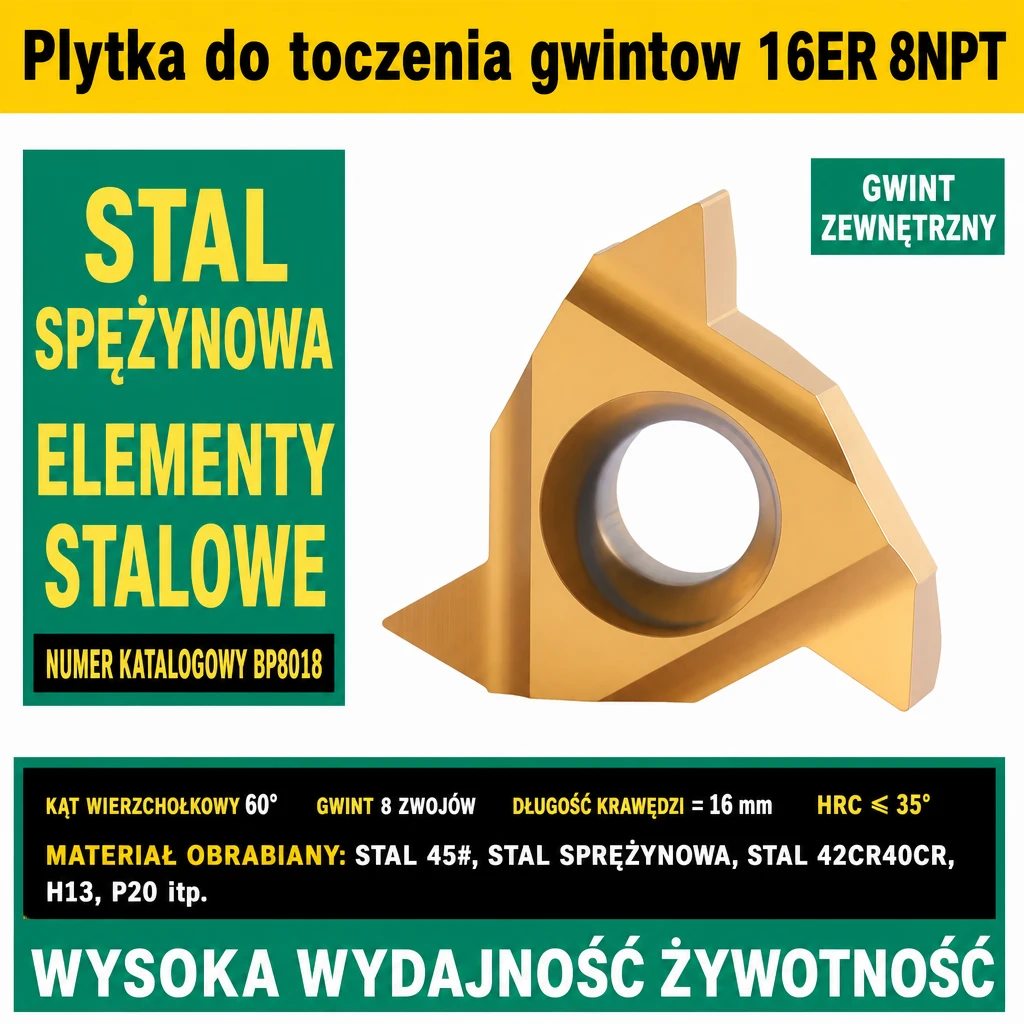

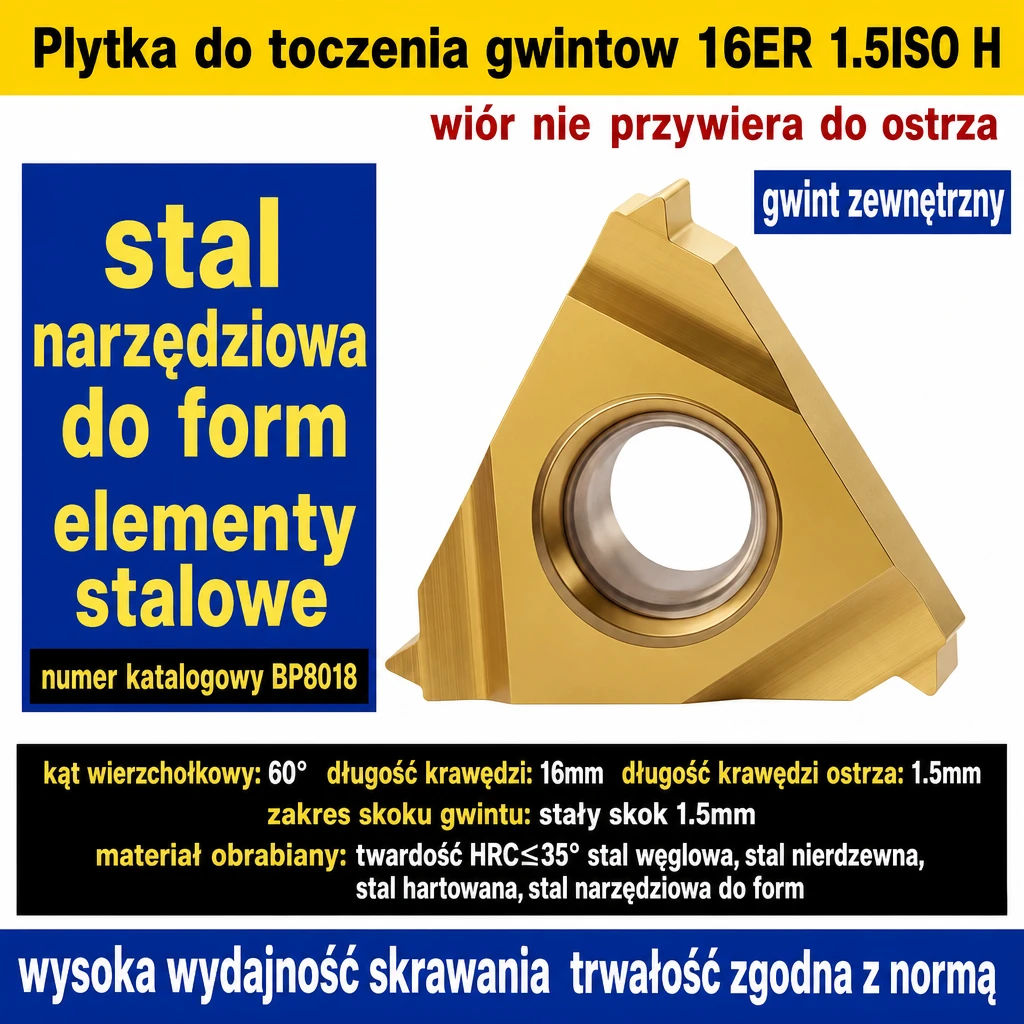

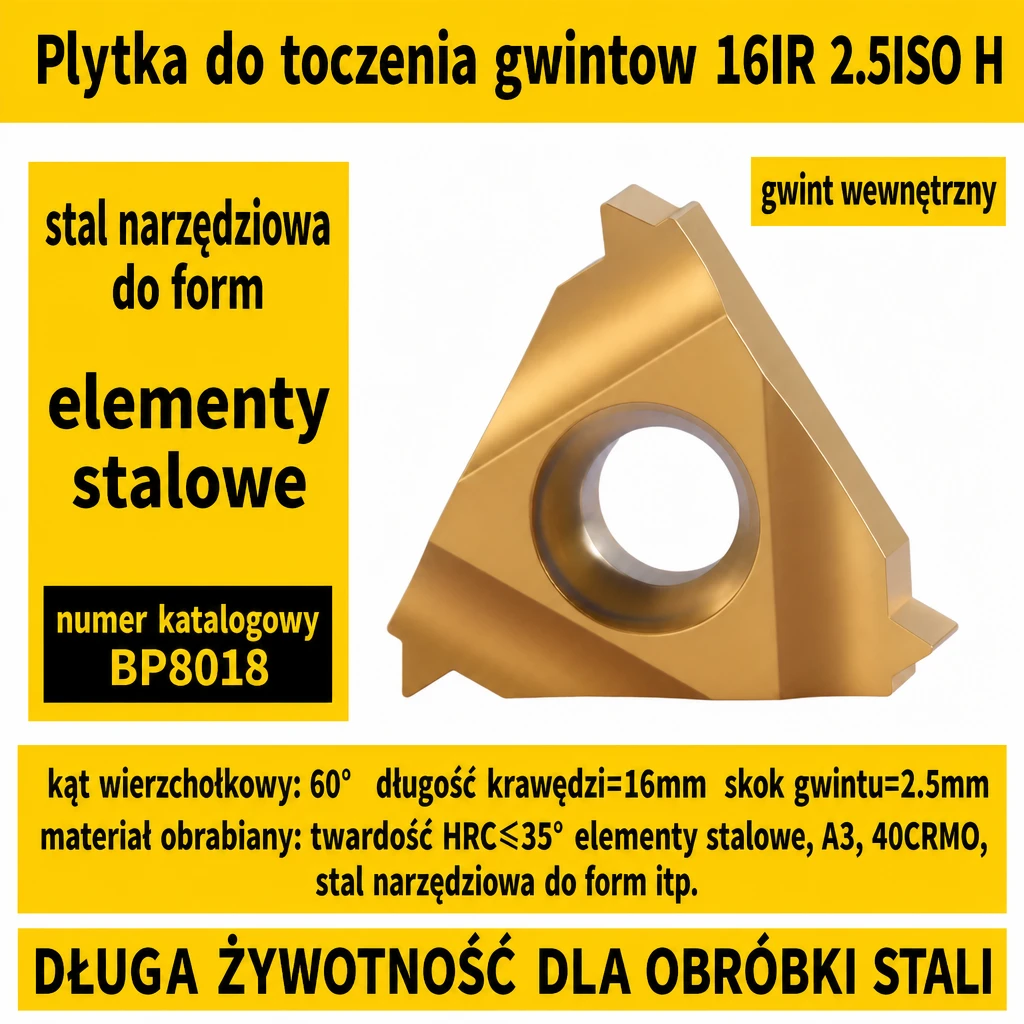

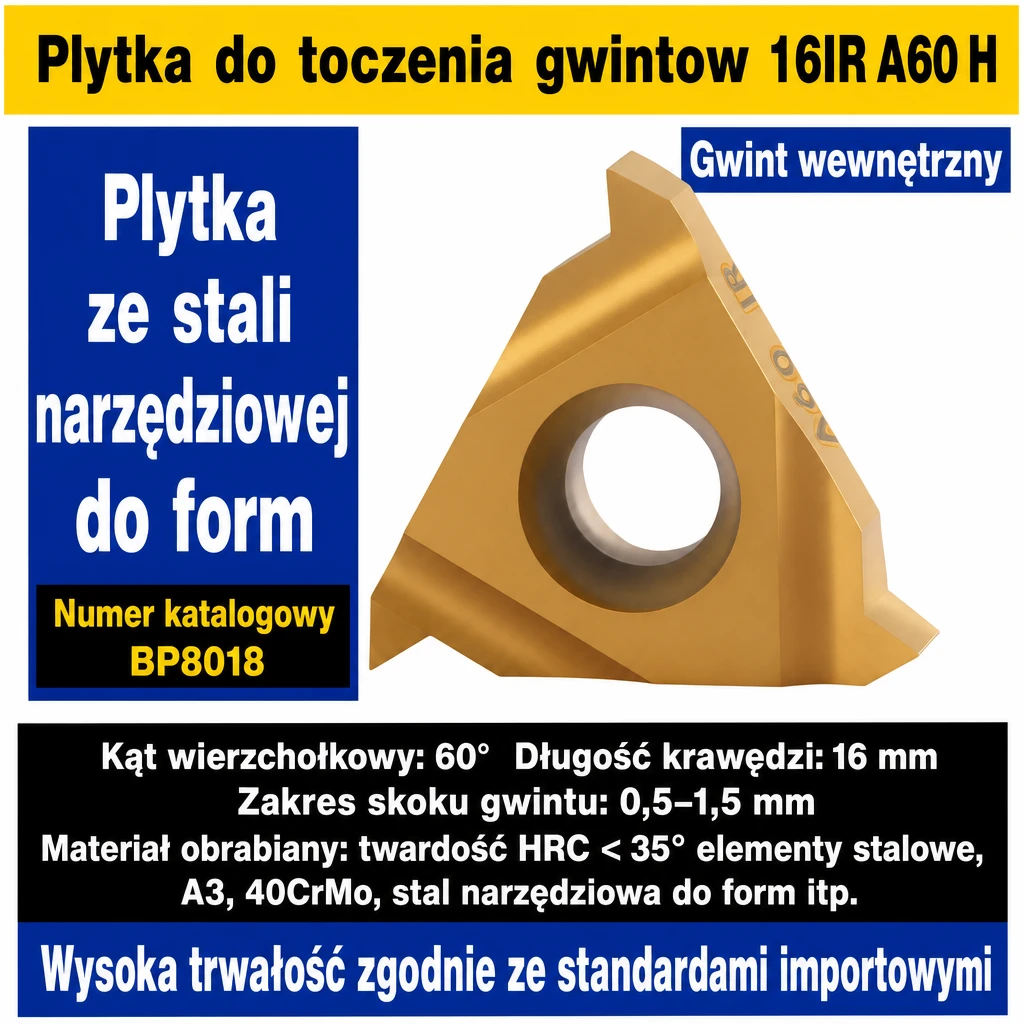

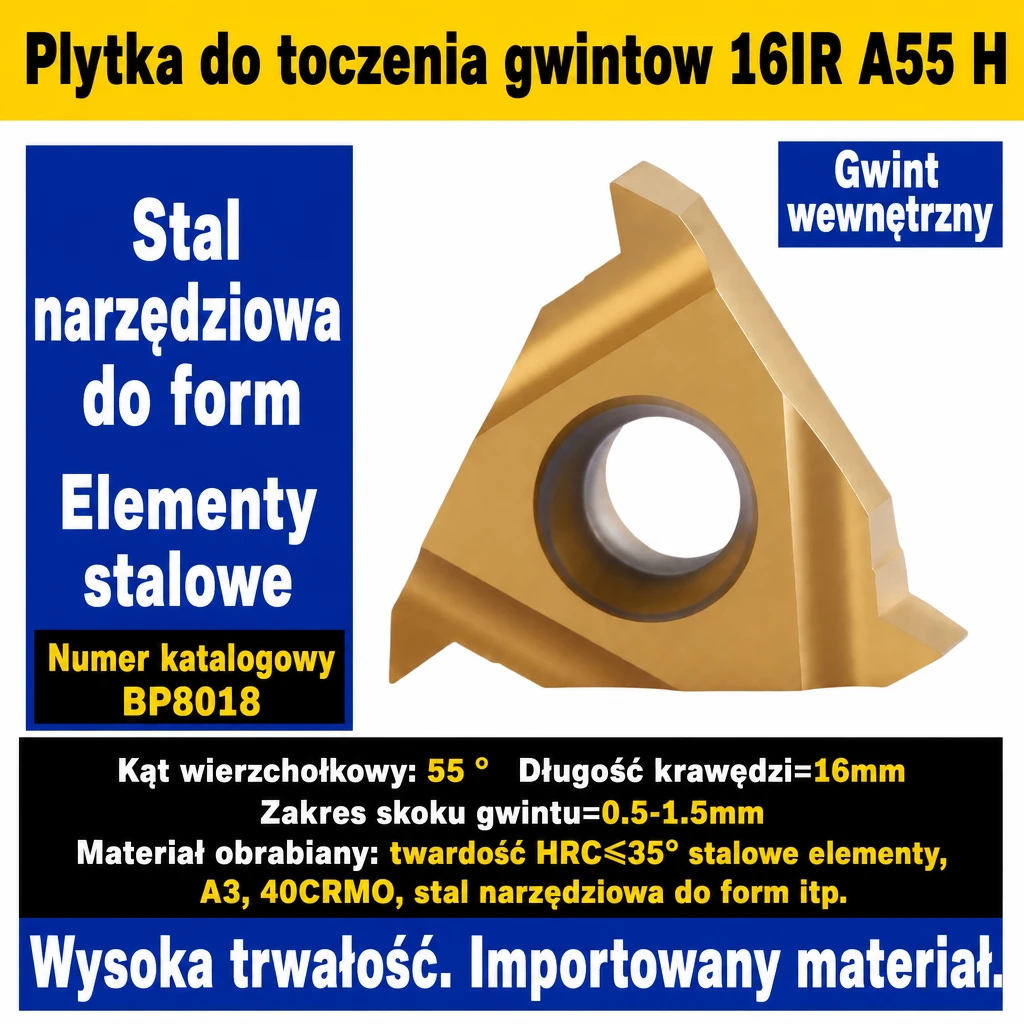

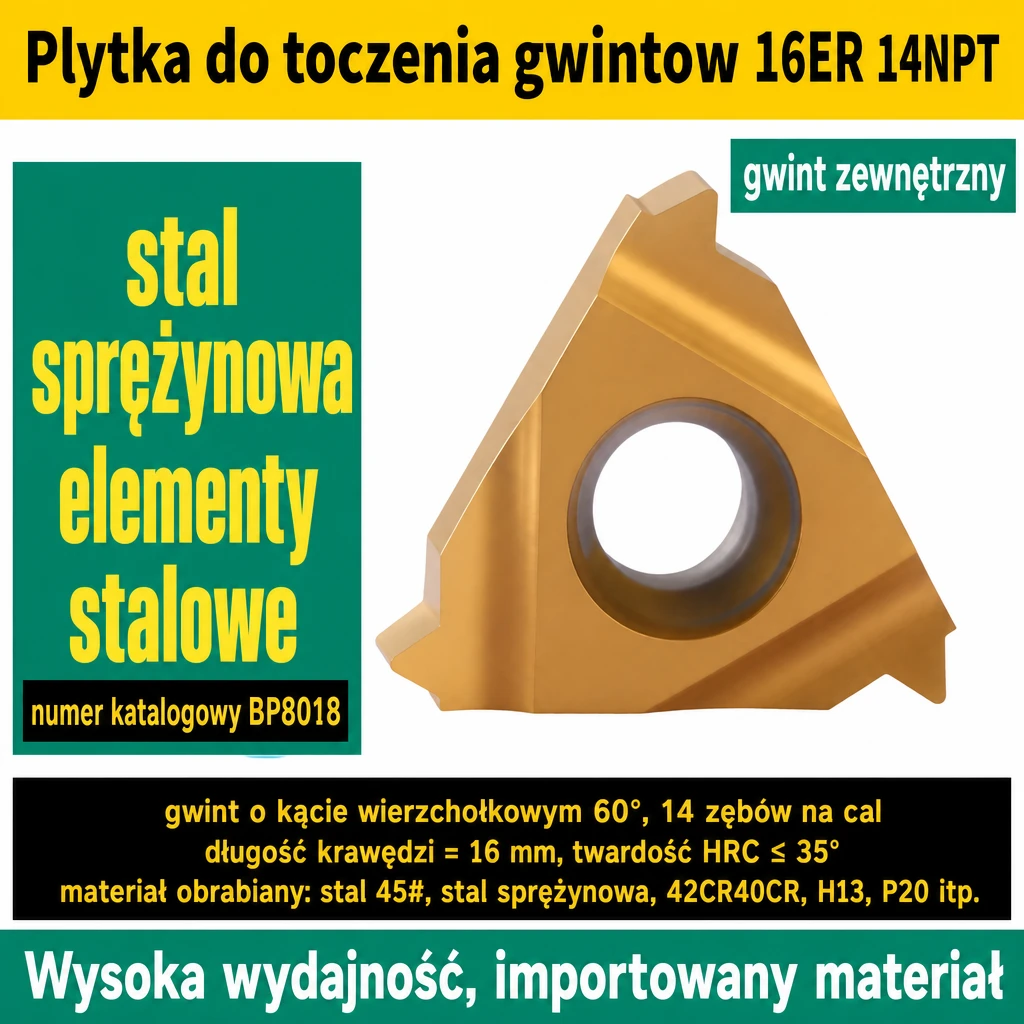

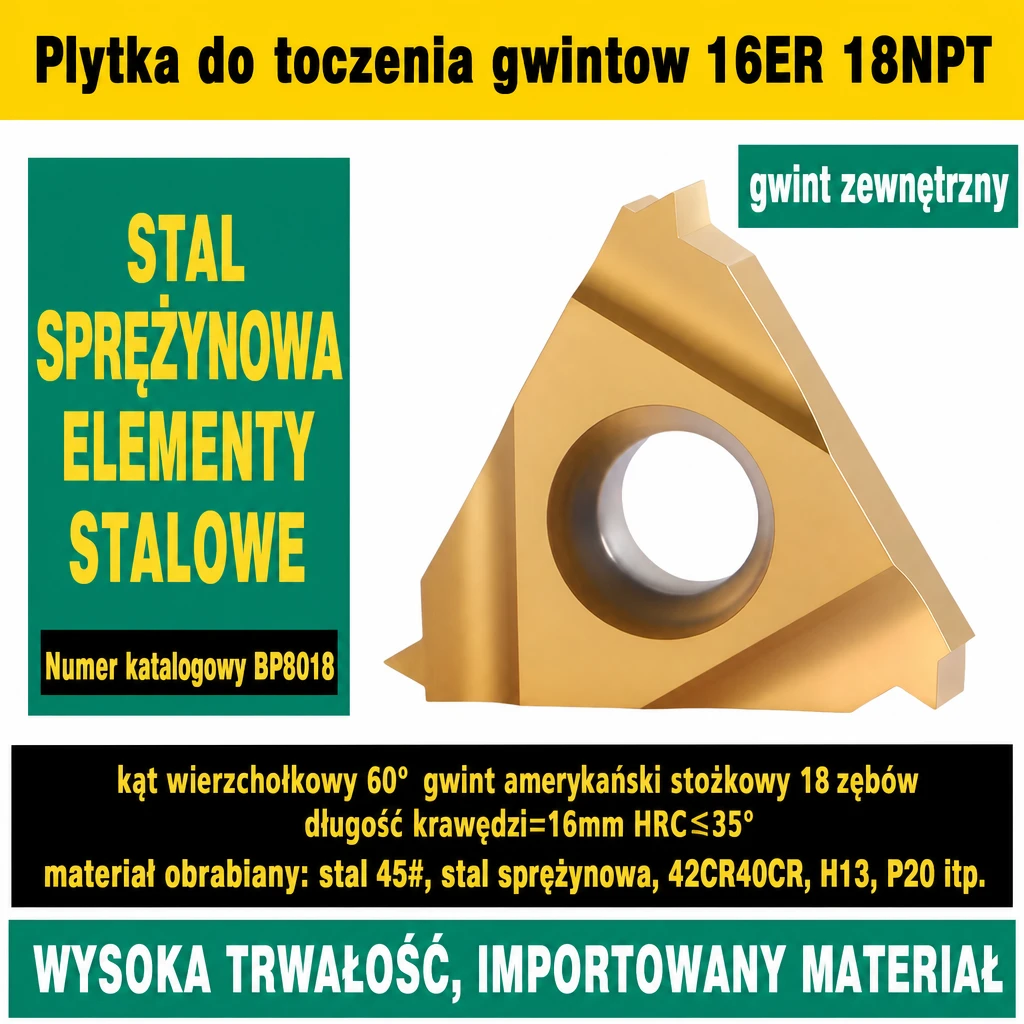

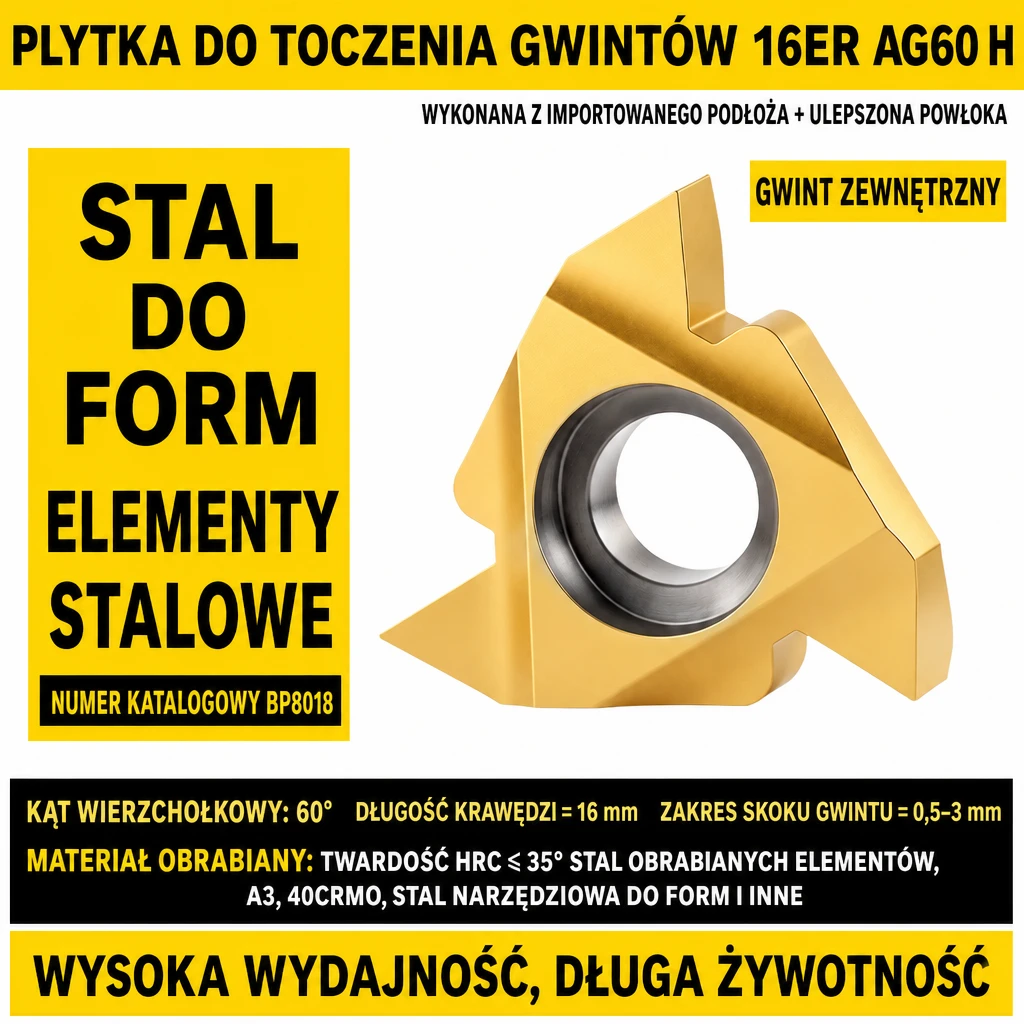

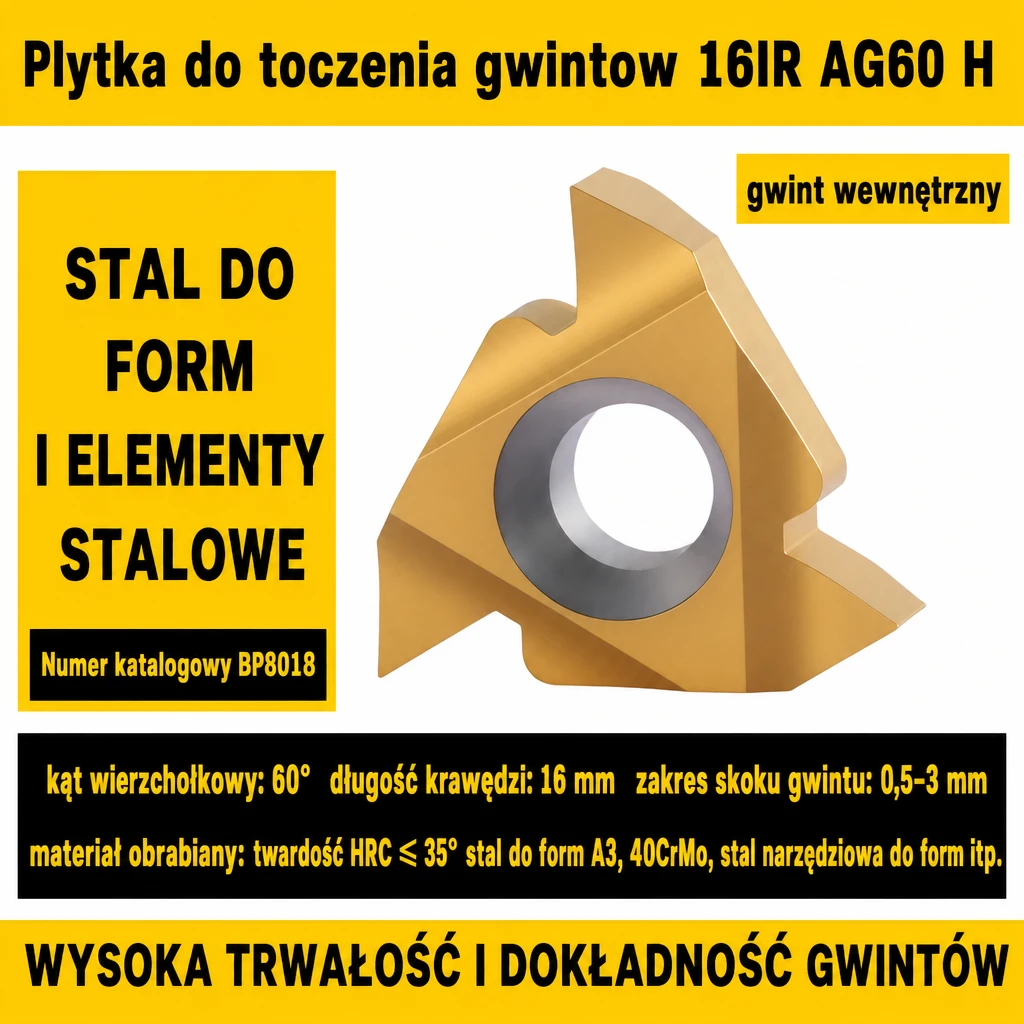

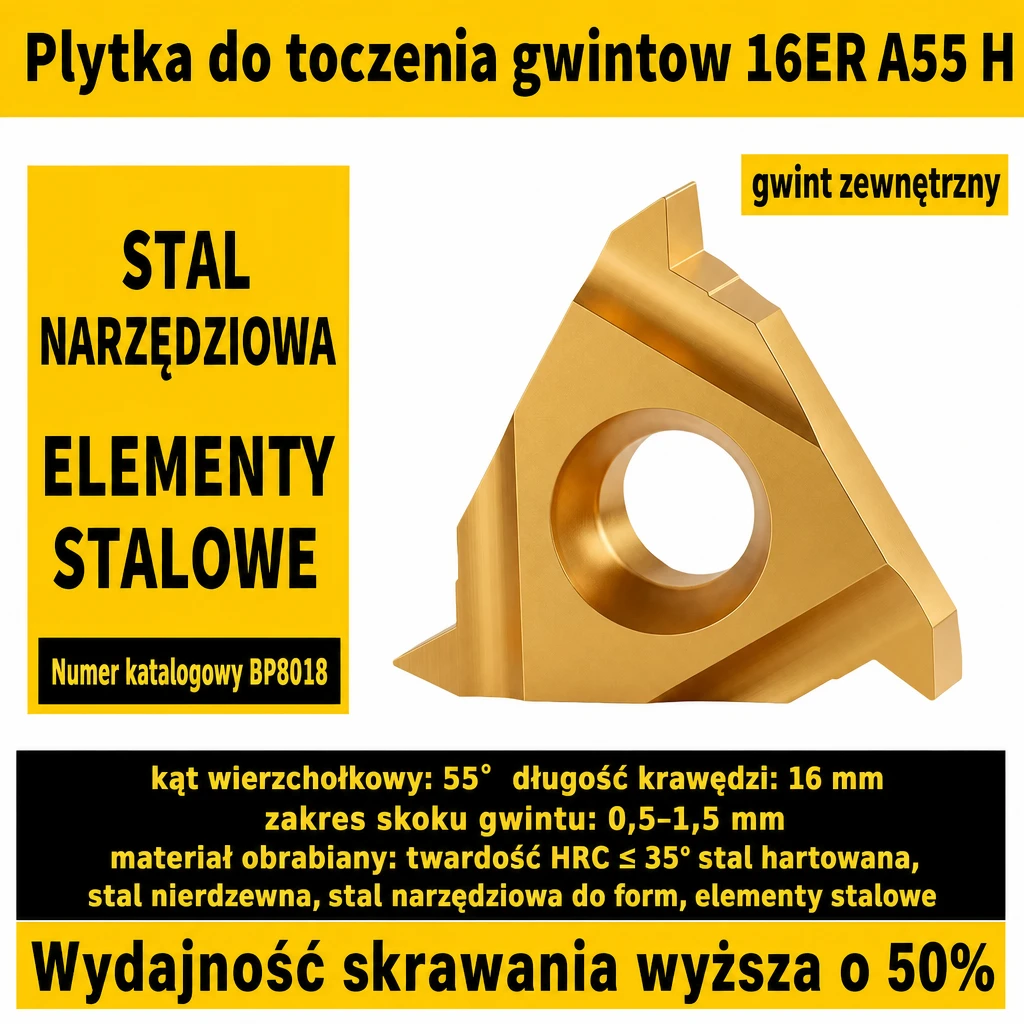

| BP8018 | złota | stal i stal narzędziowa, formy, 45, A3, 40CrMo, HRC do 35 |

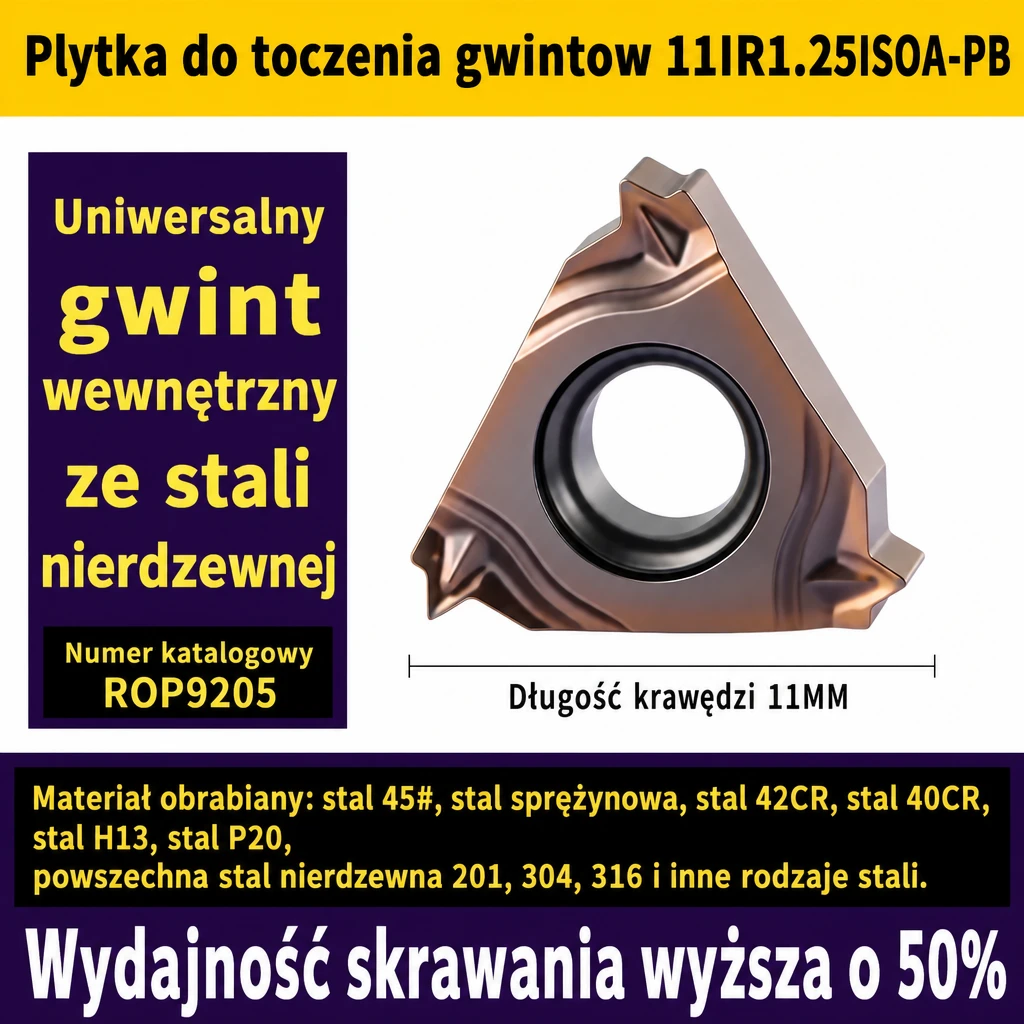

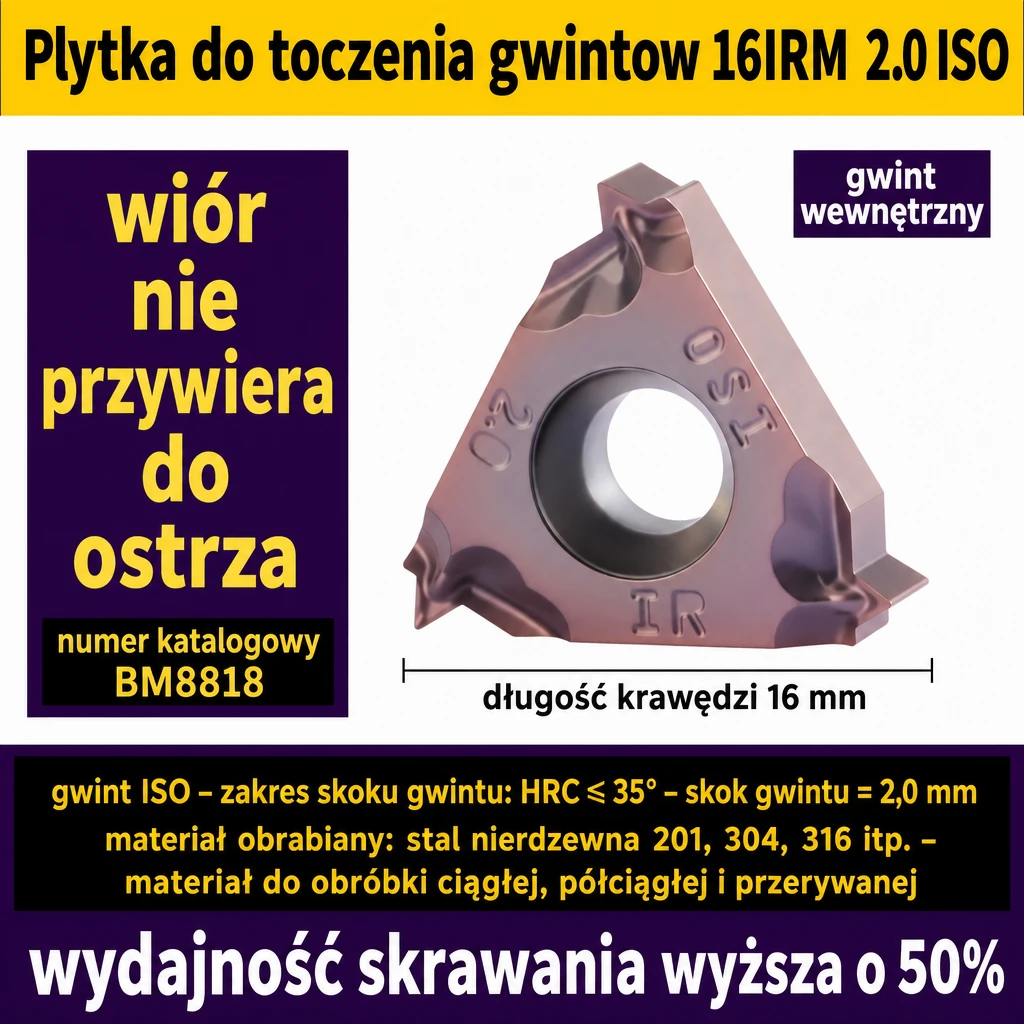

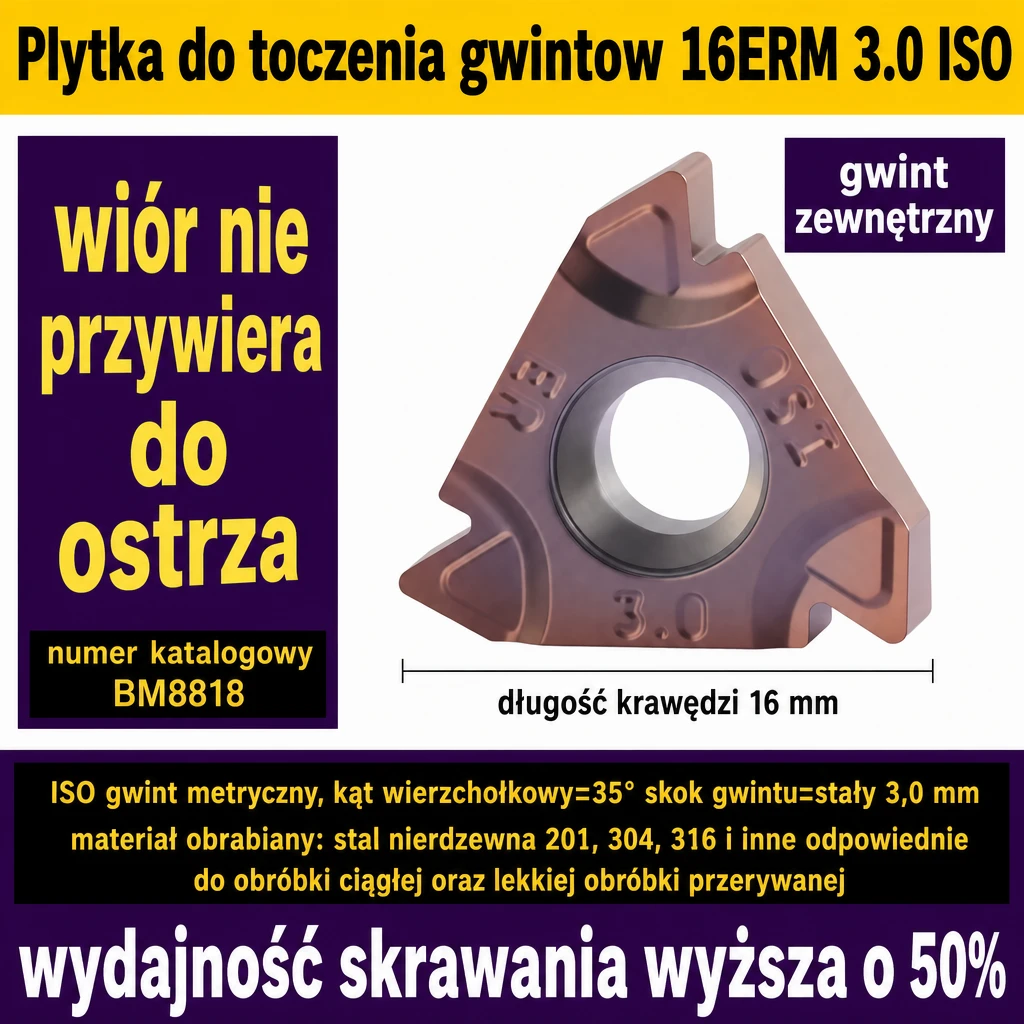

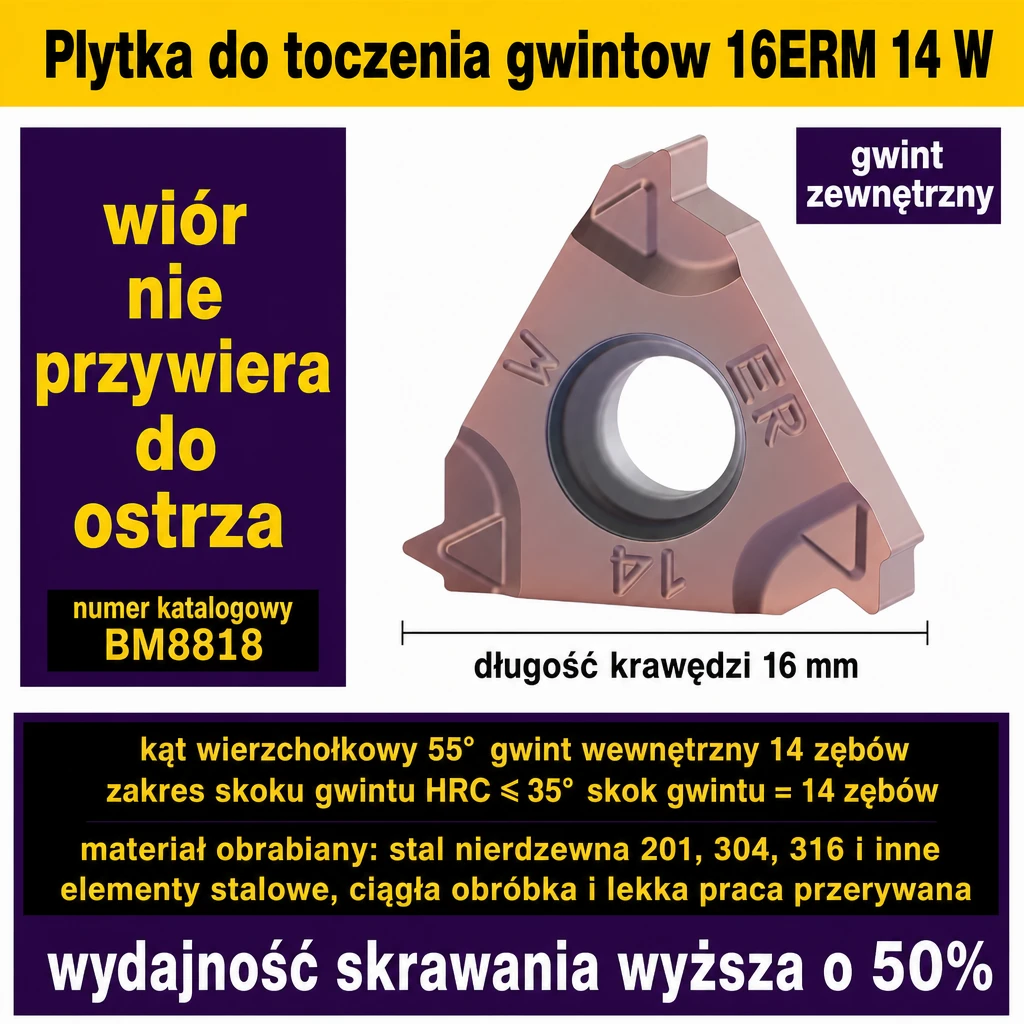

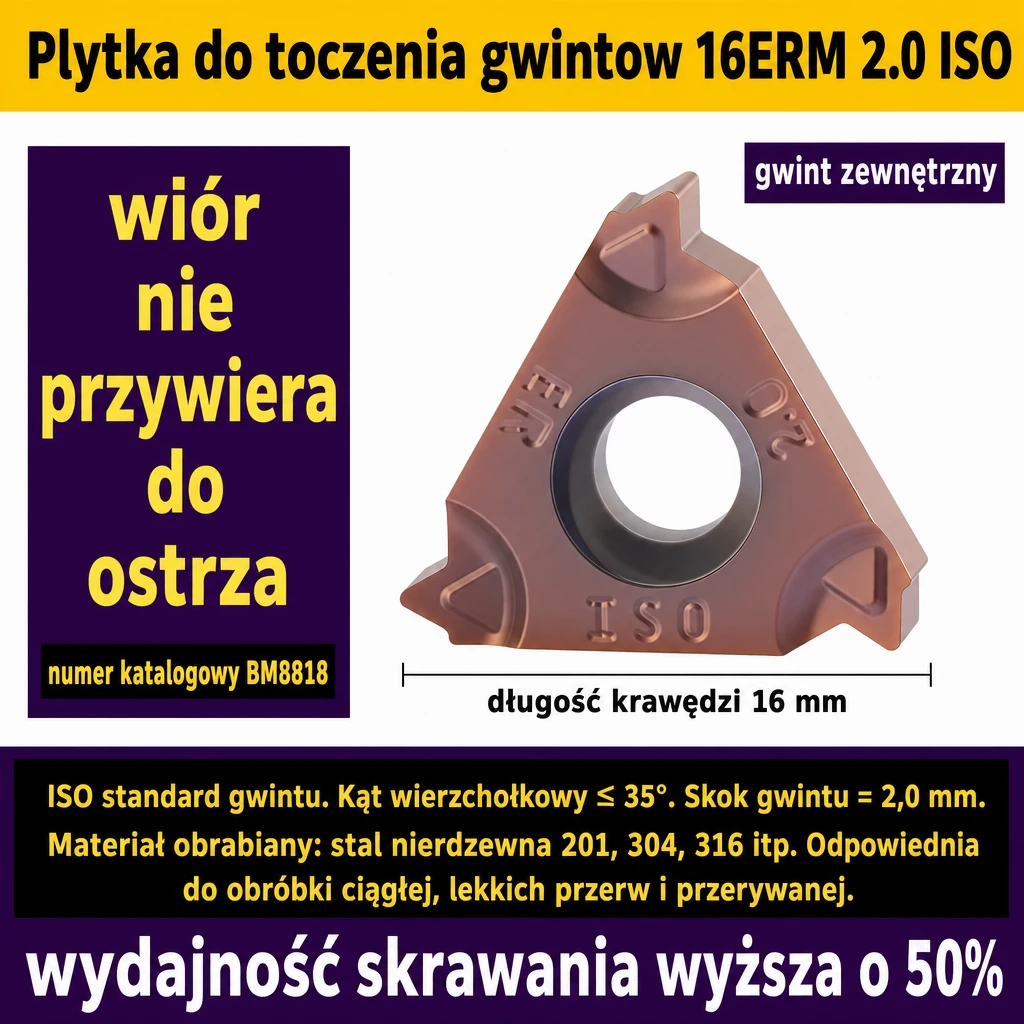

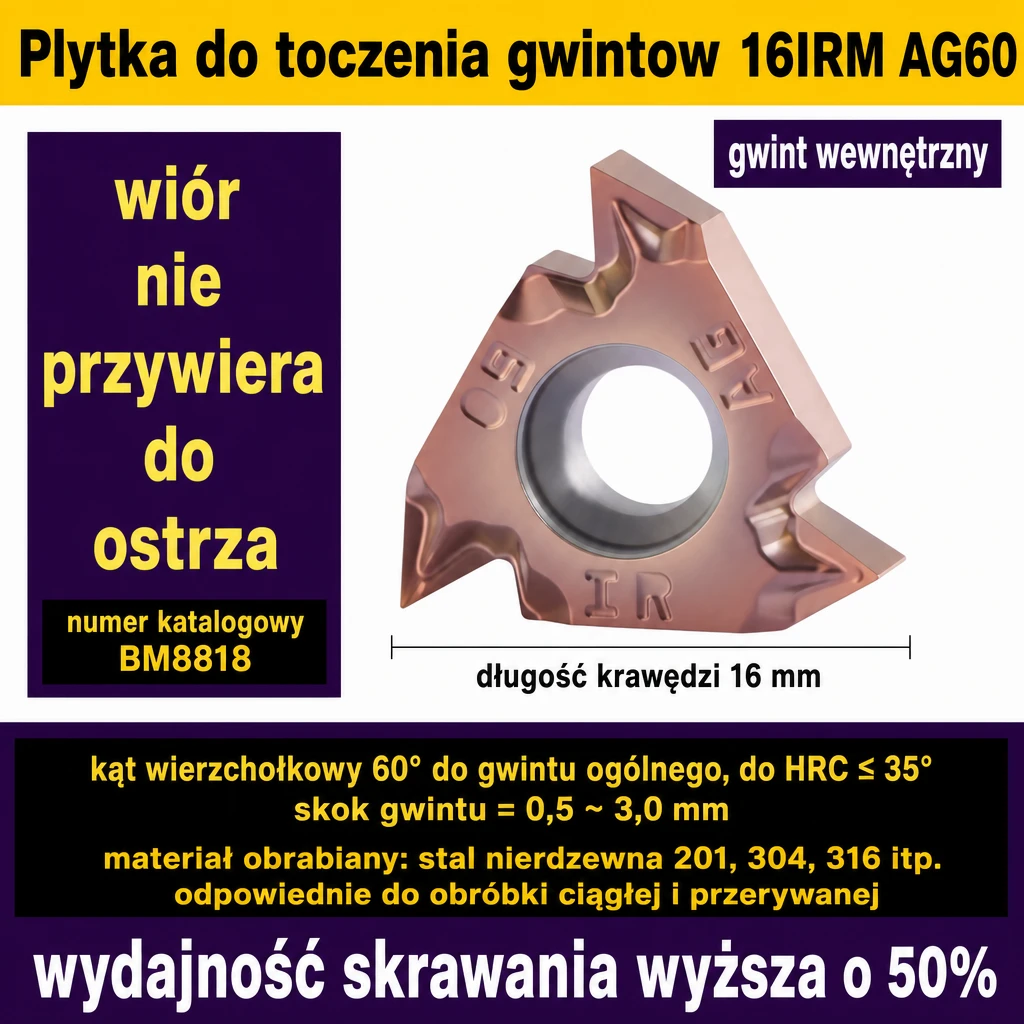

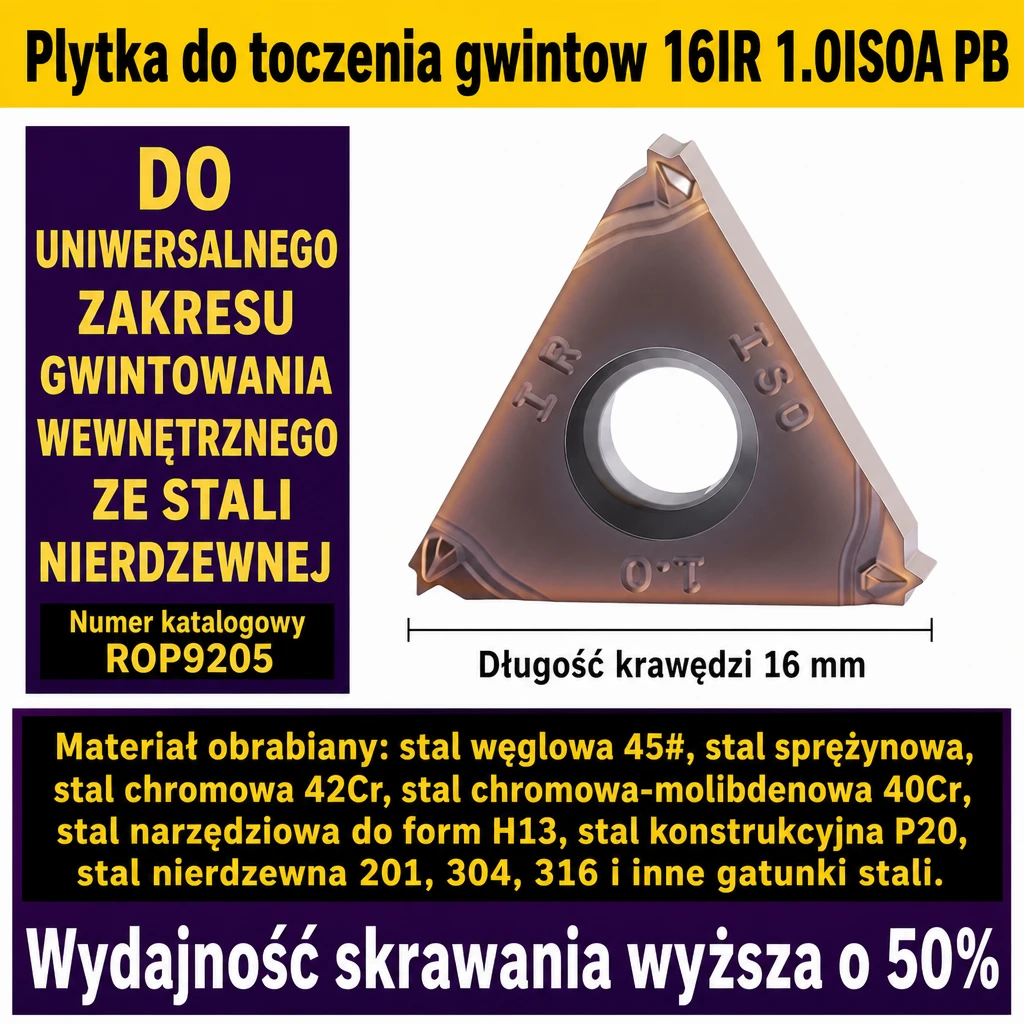

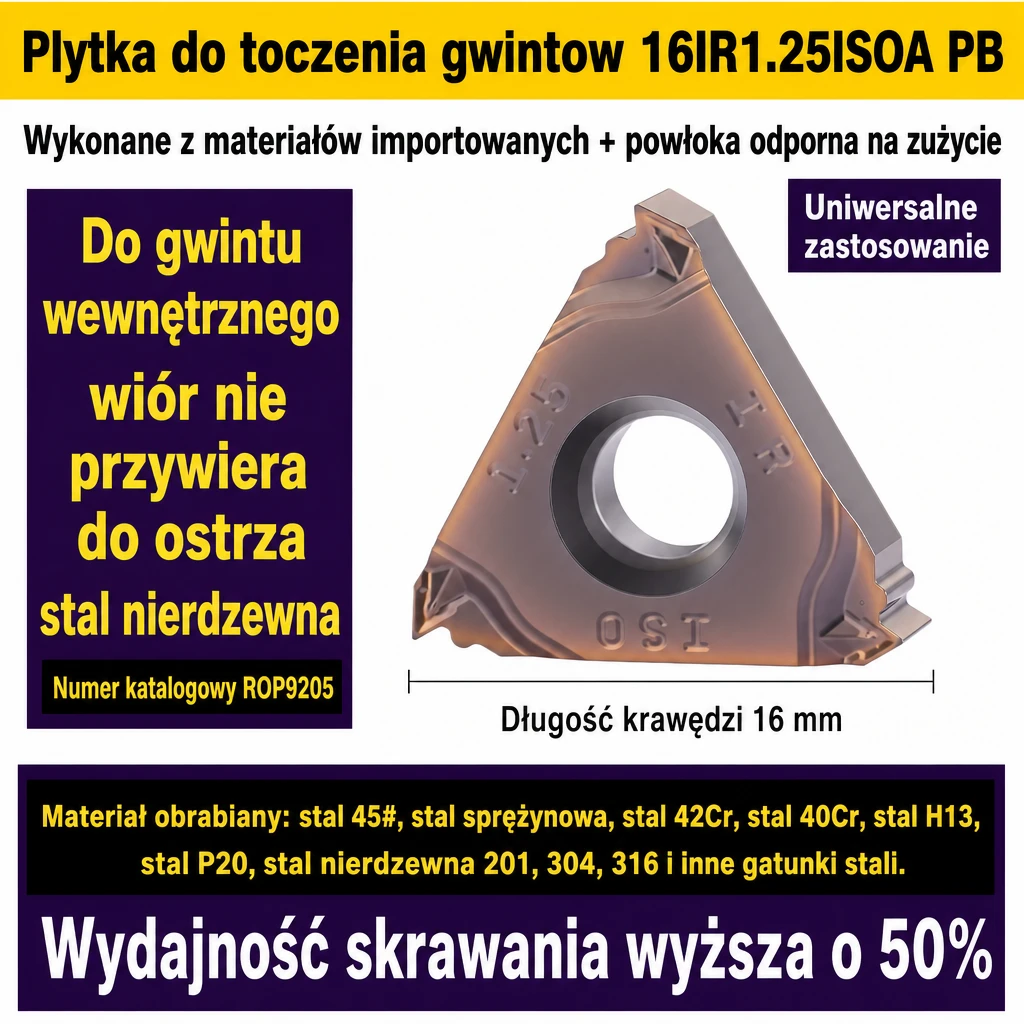

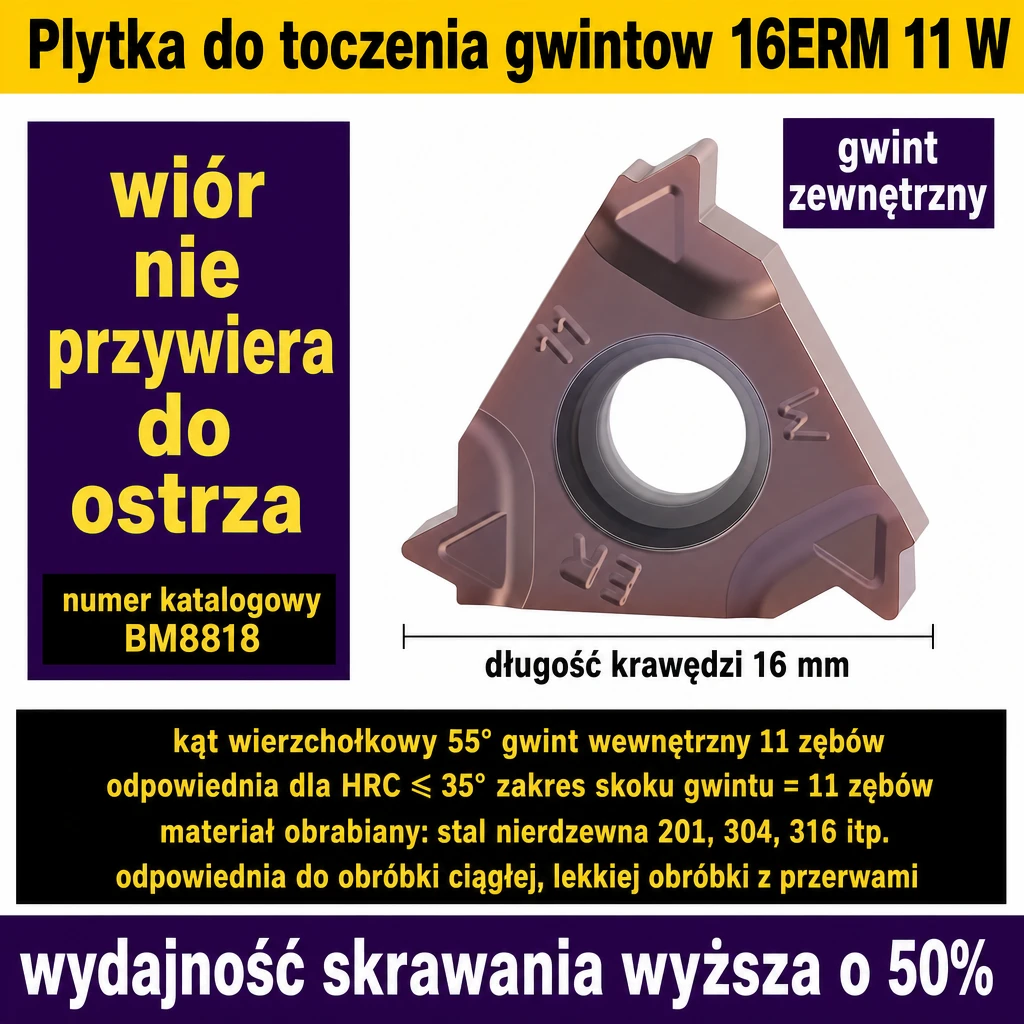

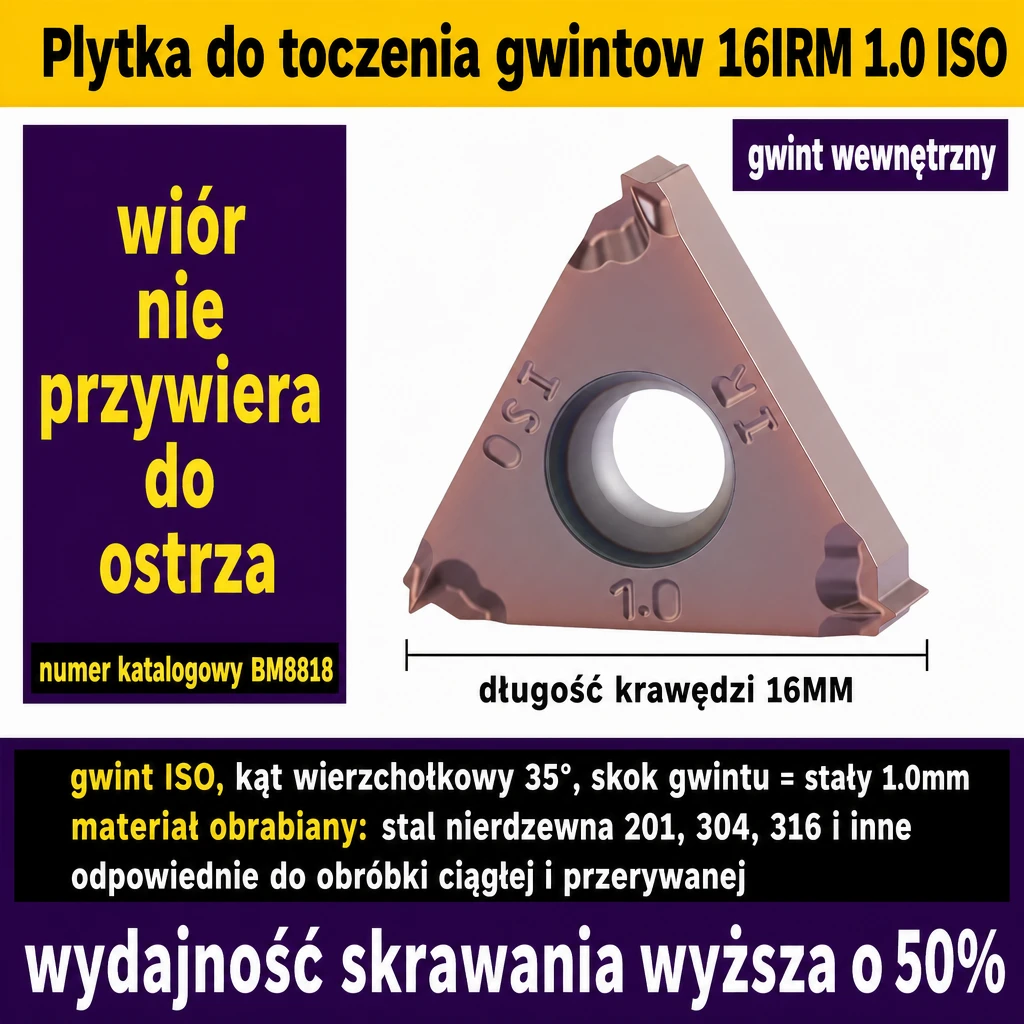

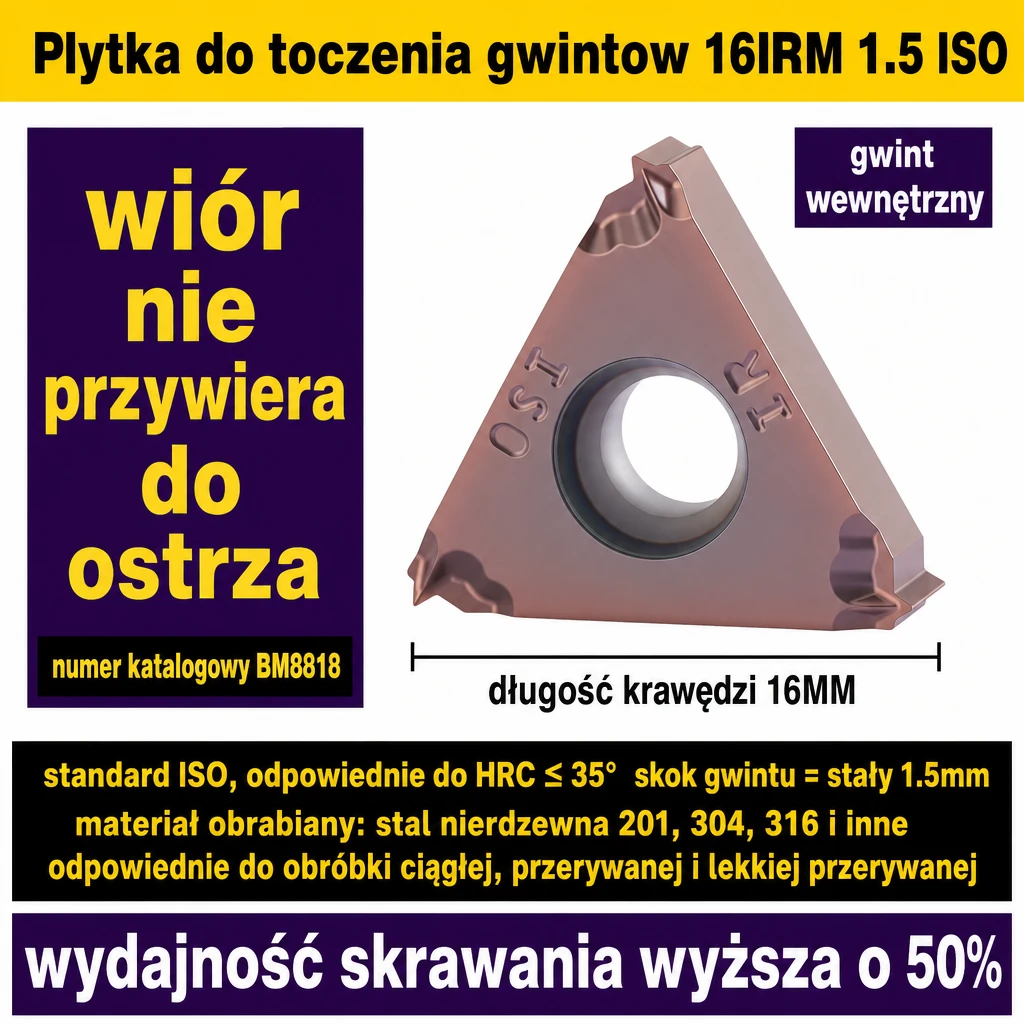

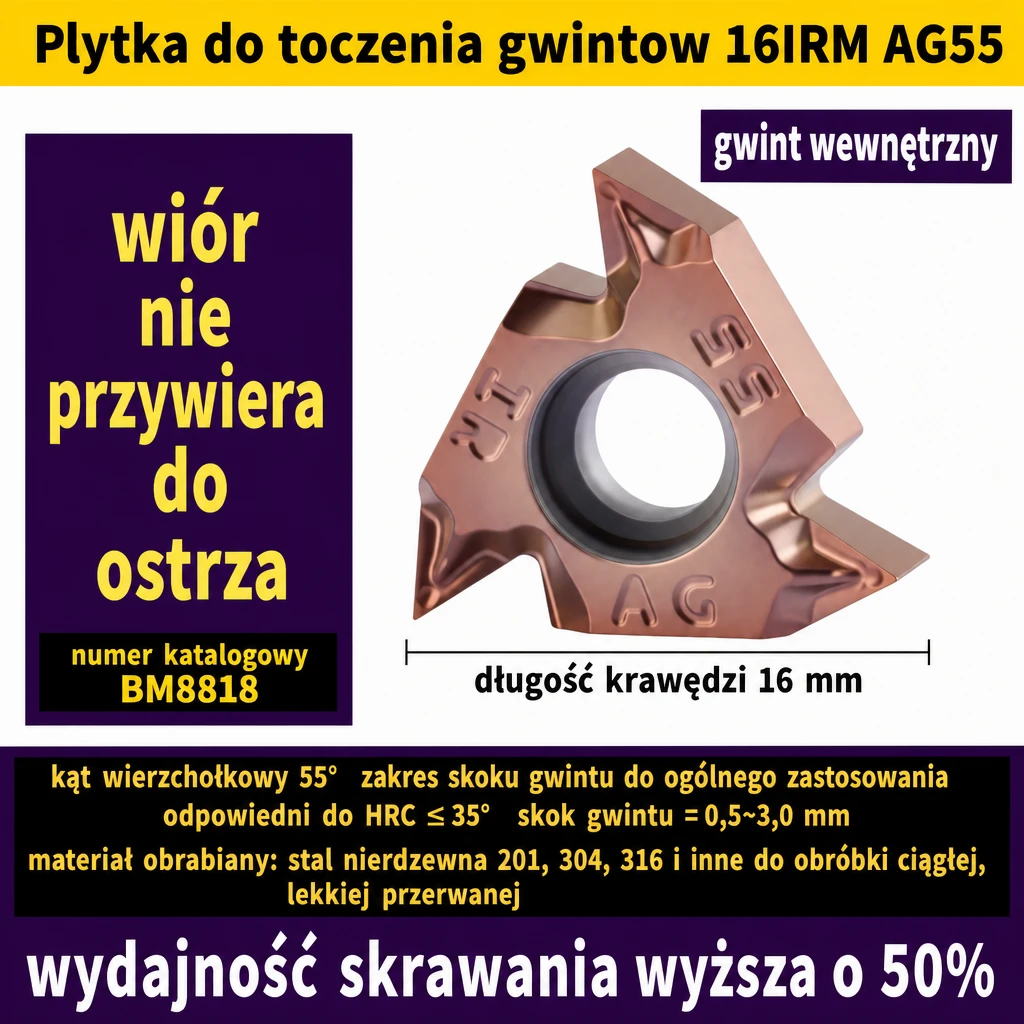

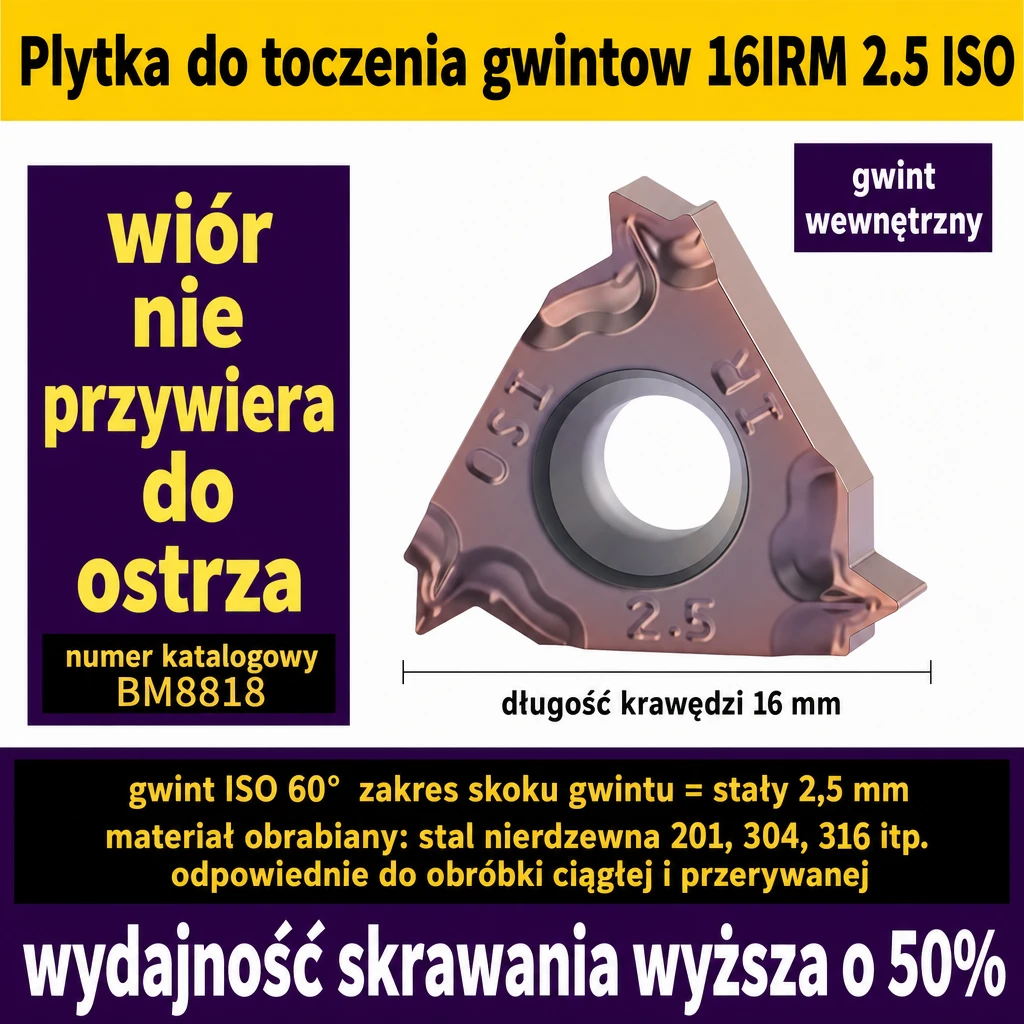

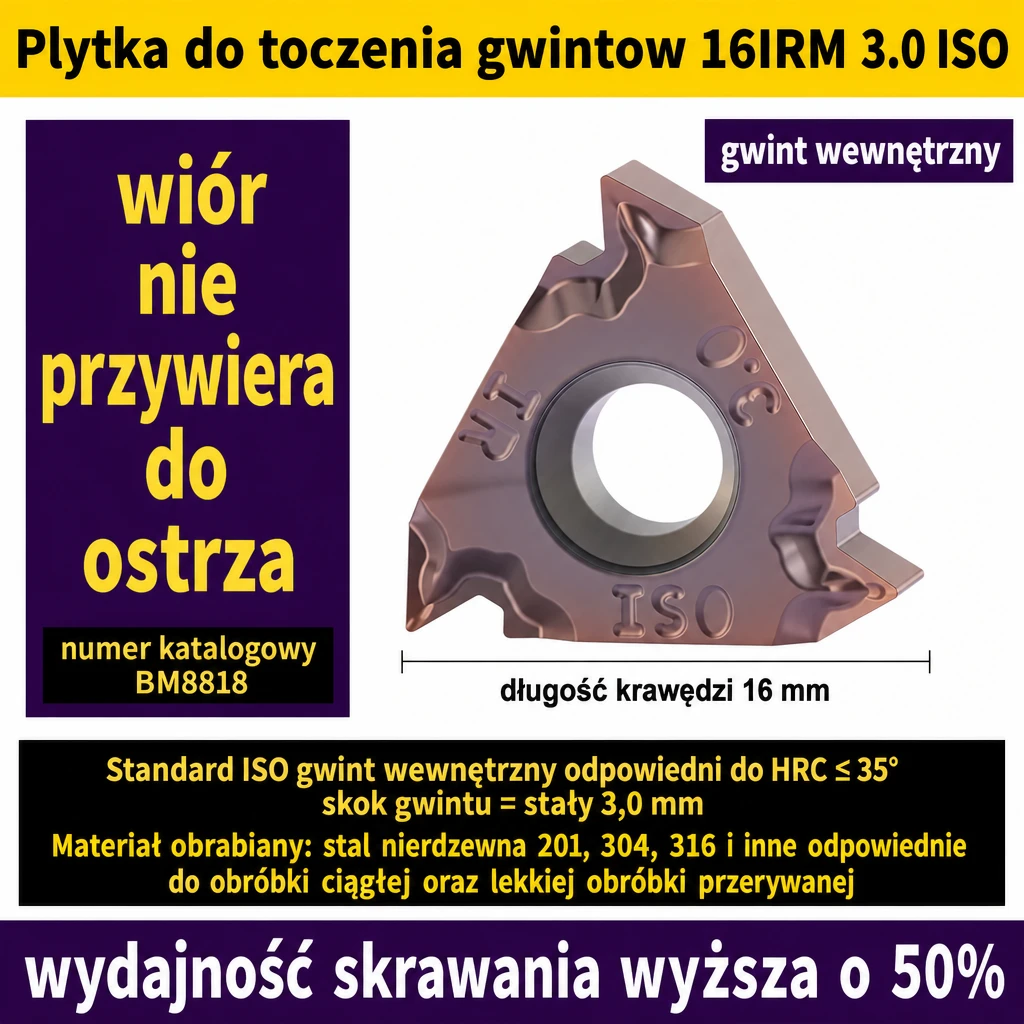

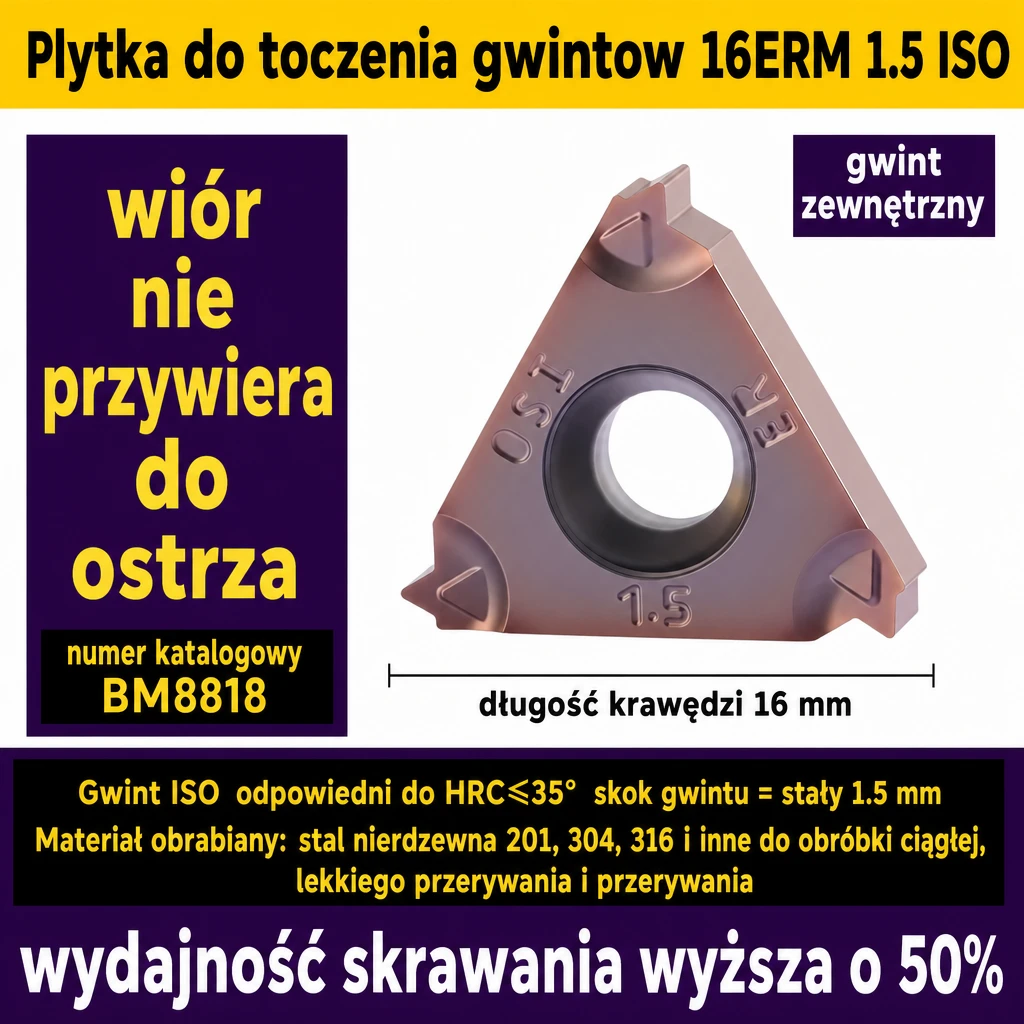

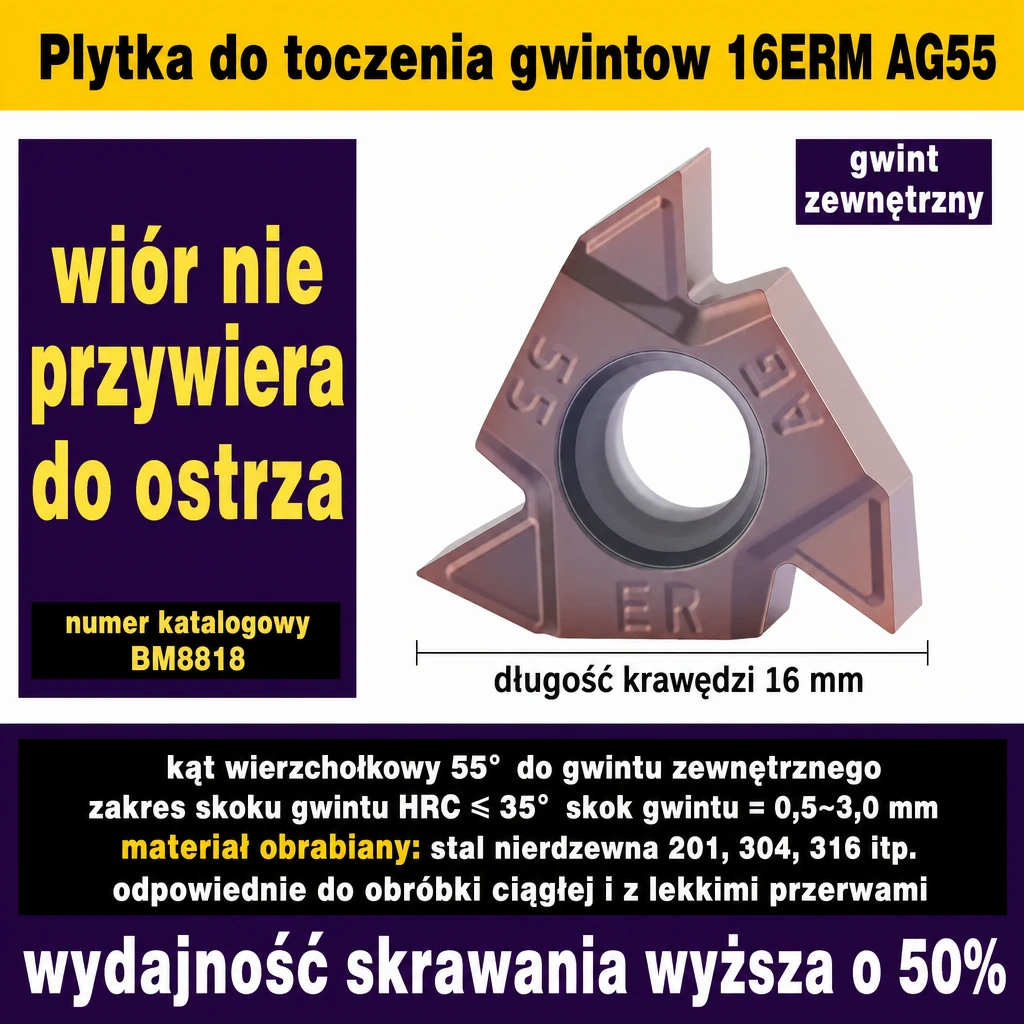

| BM8818 | brązowa | stal nierdzewna 201/304/316, HRC do 35, gładka powierzchnia gwintu |

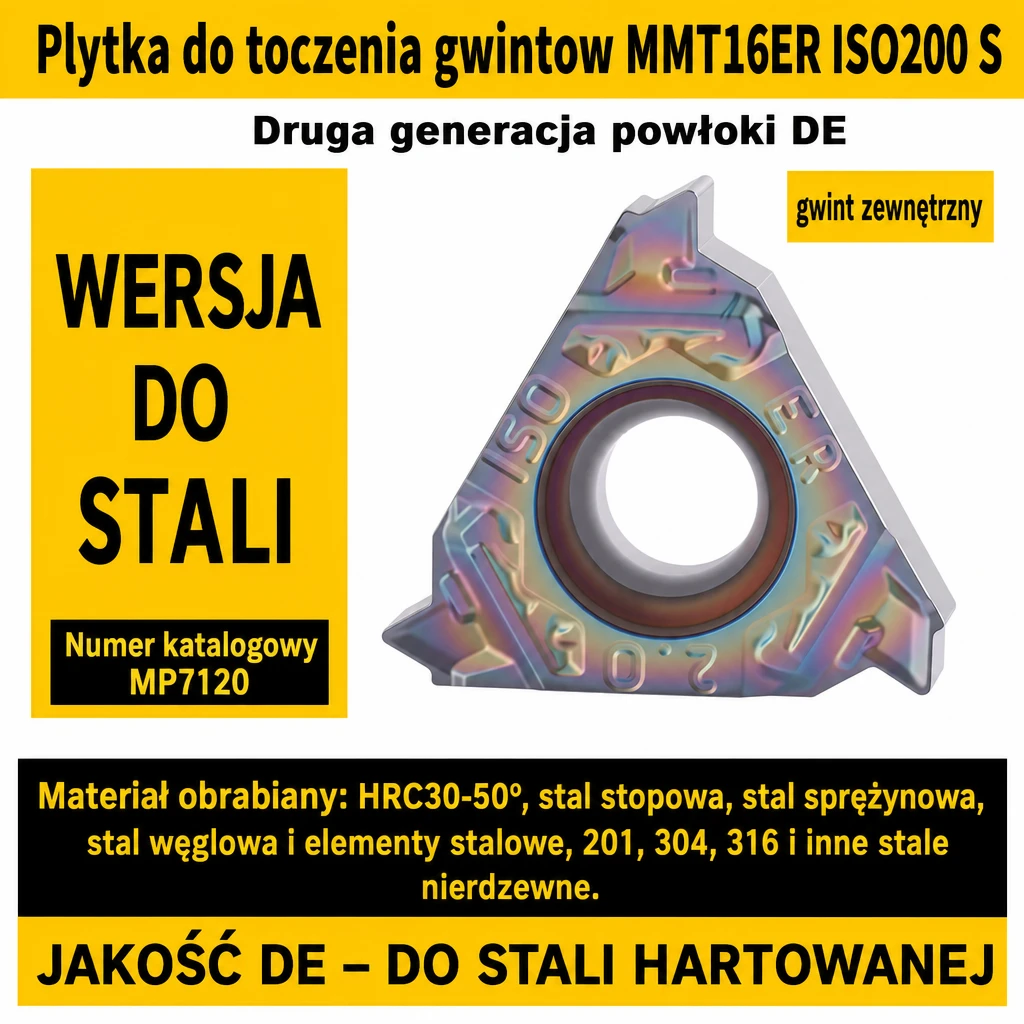

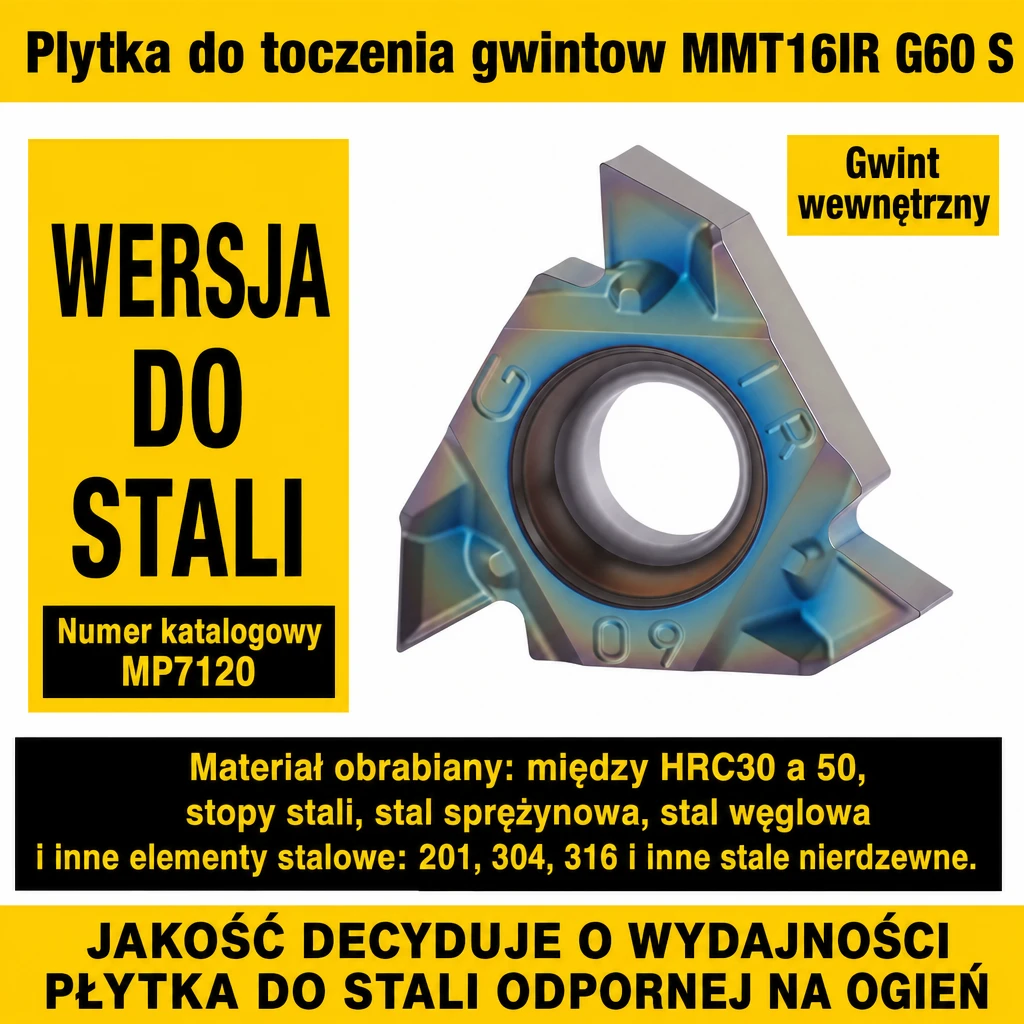

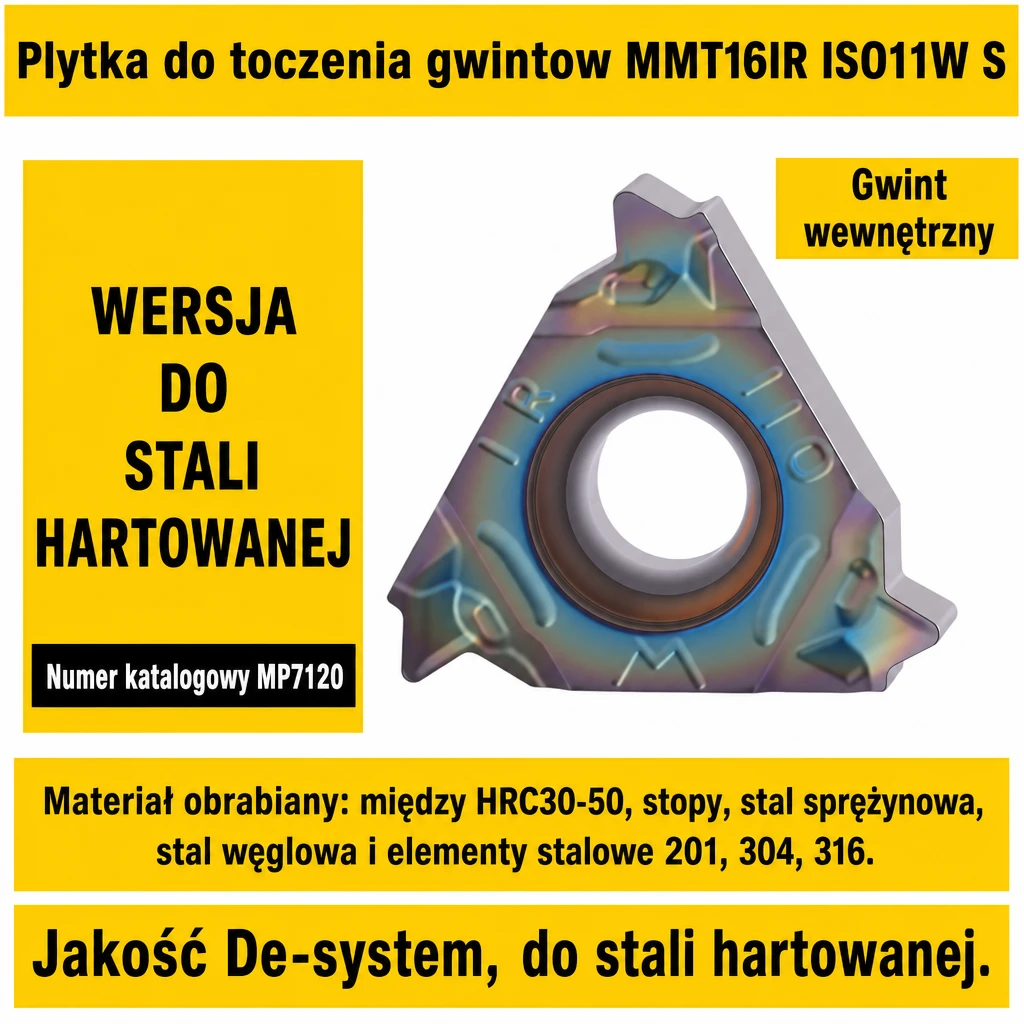

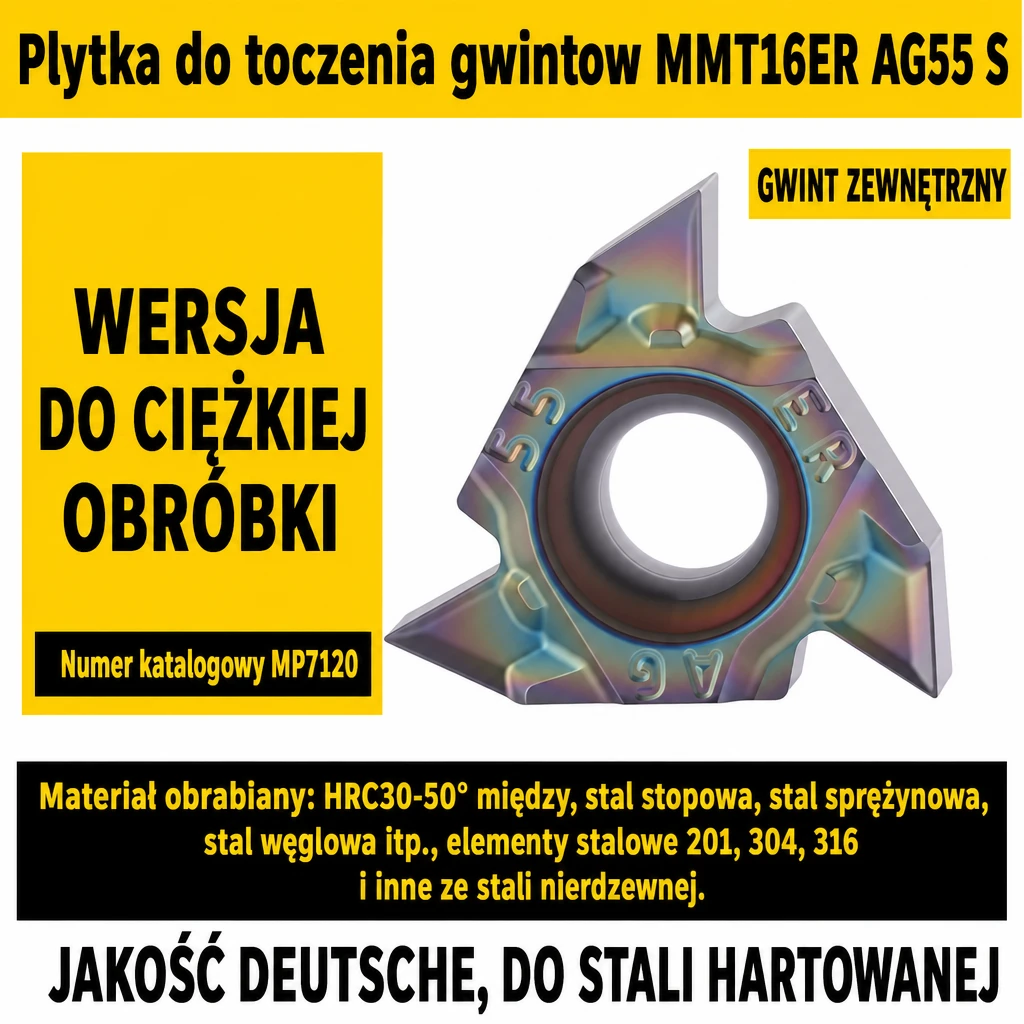

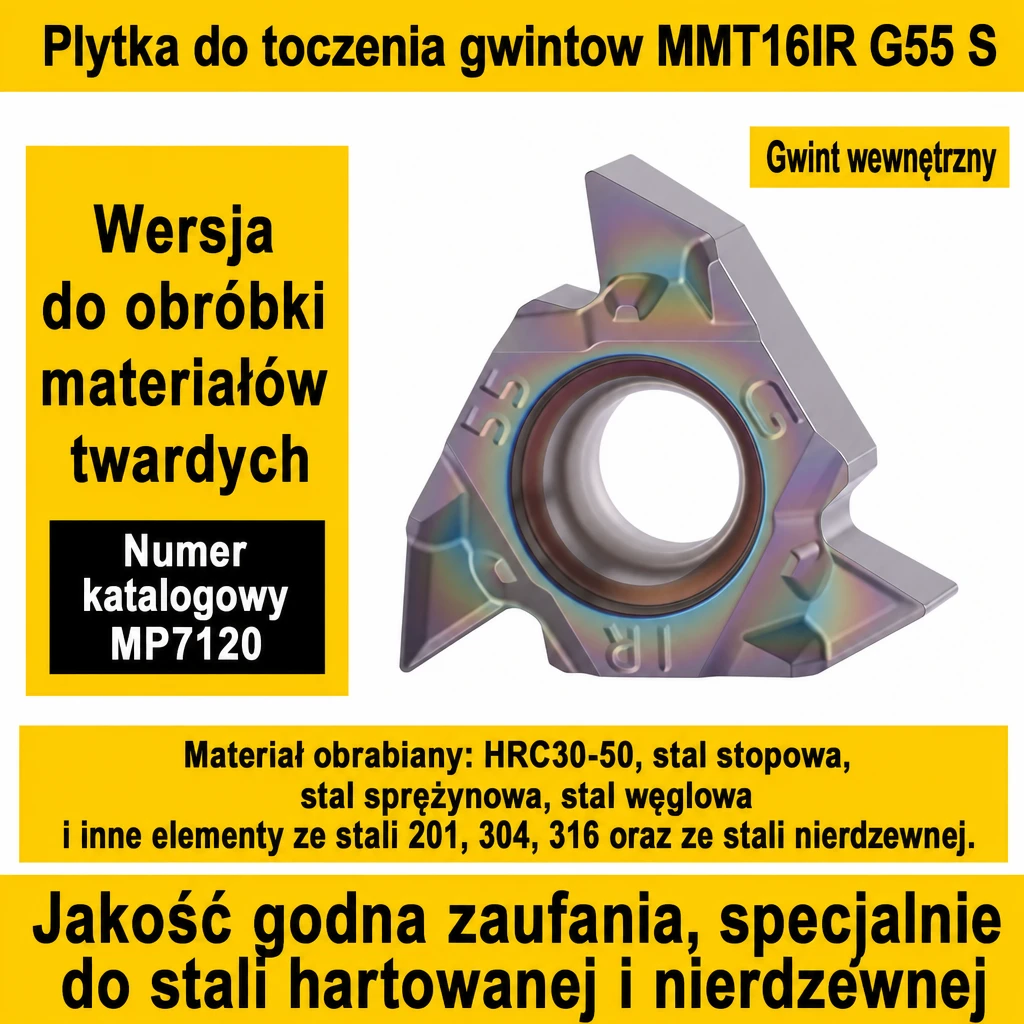

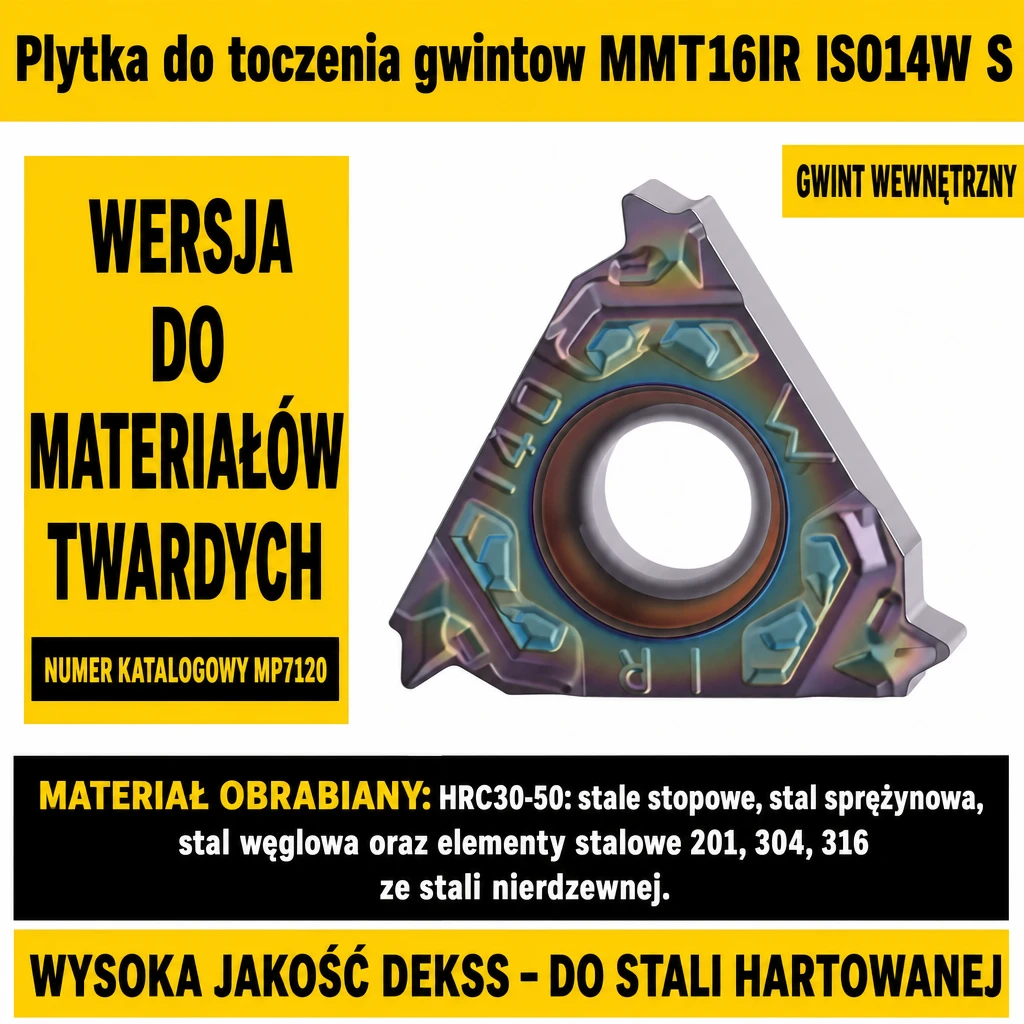

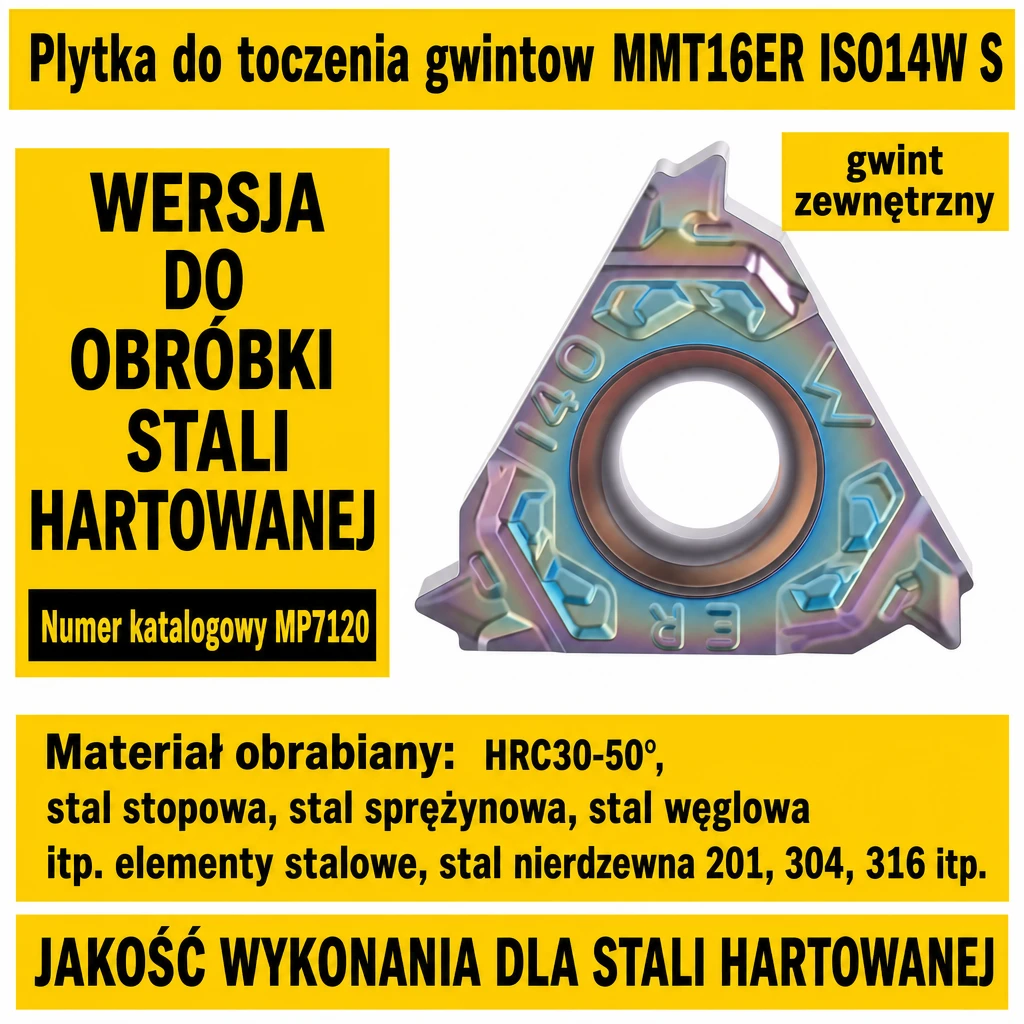

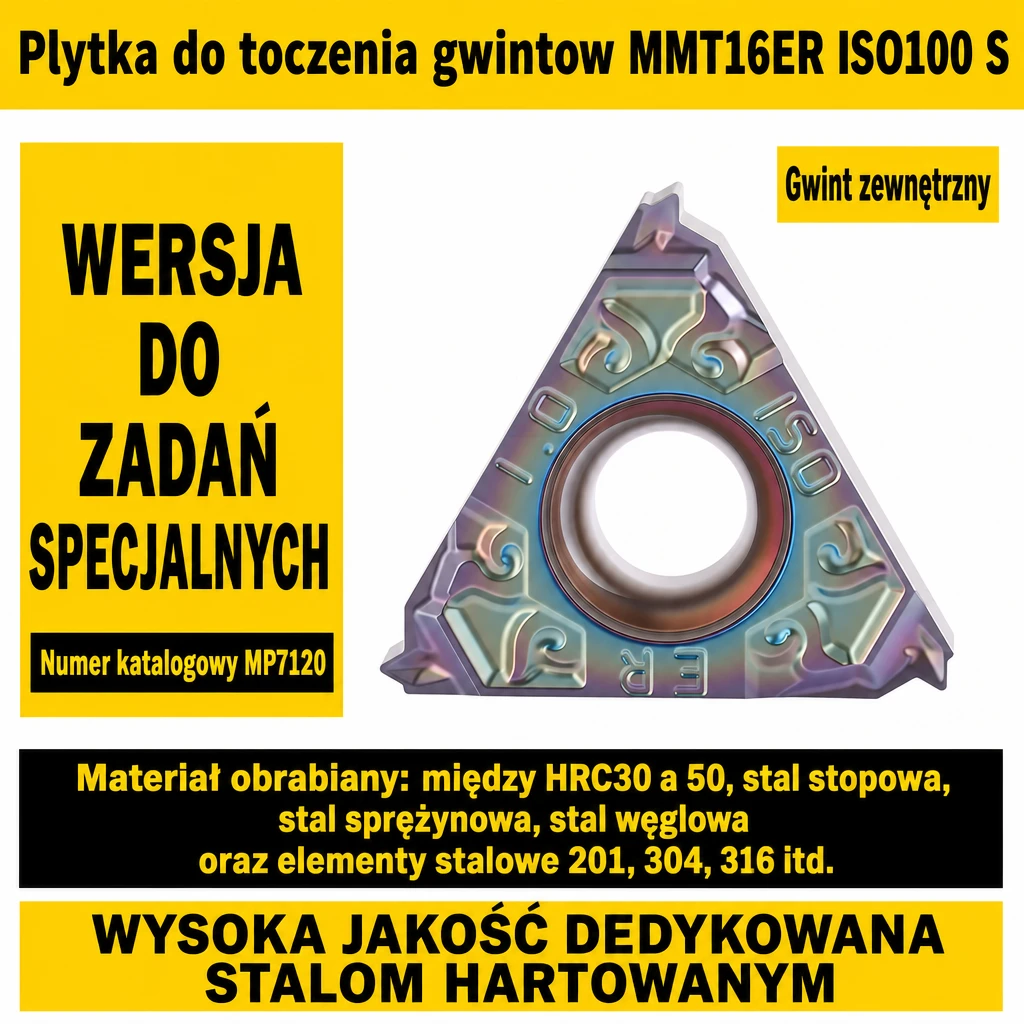

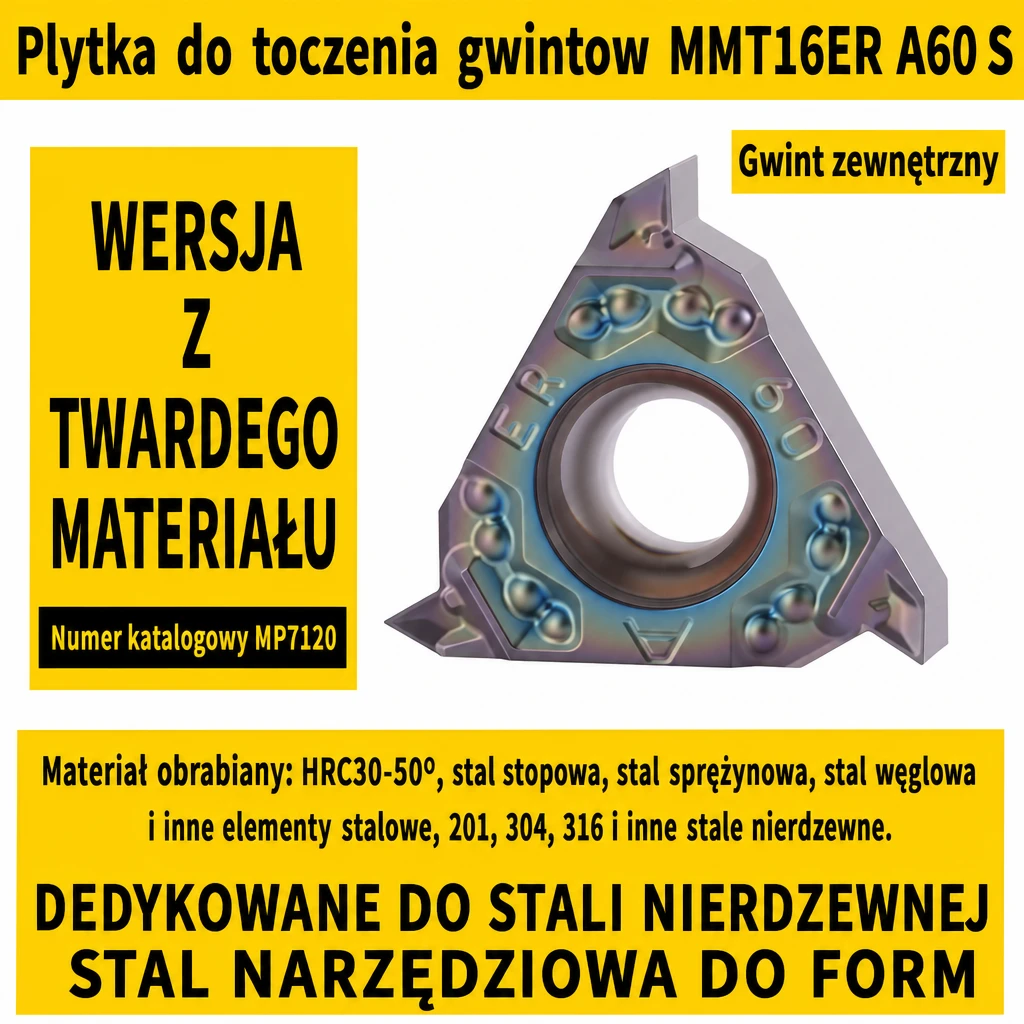

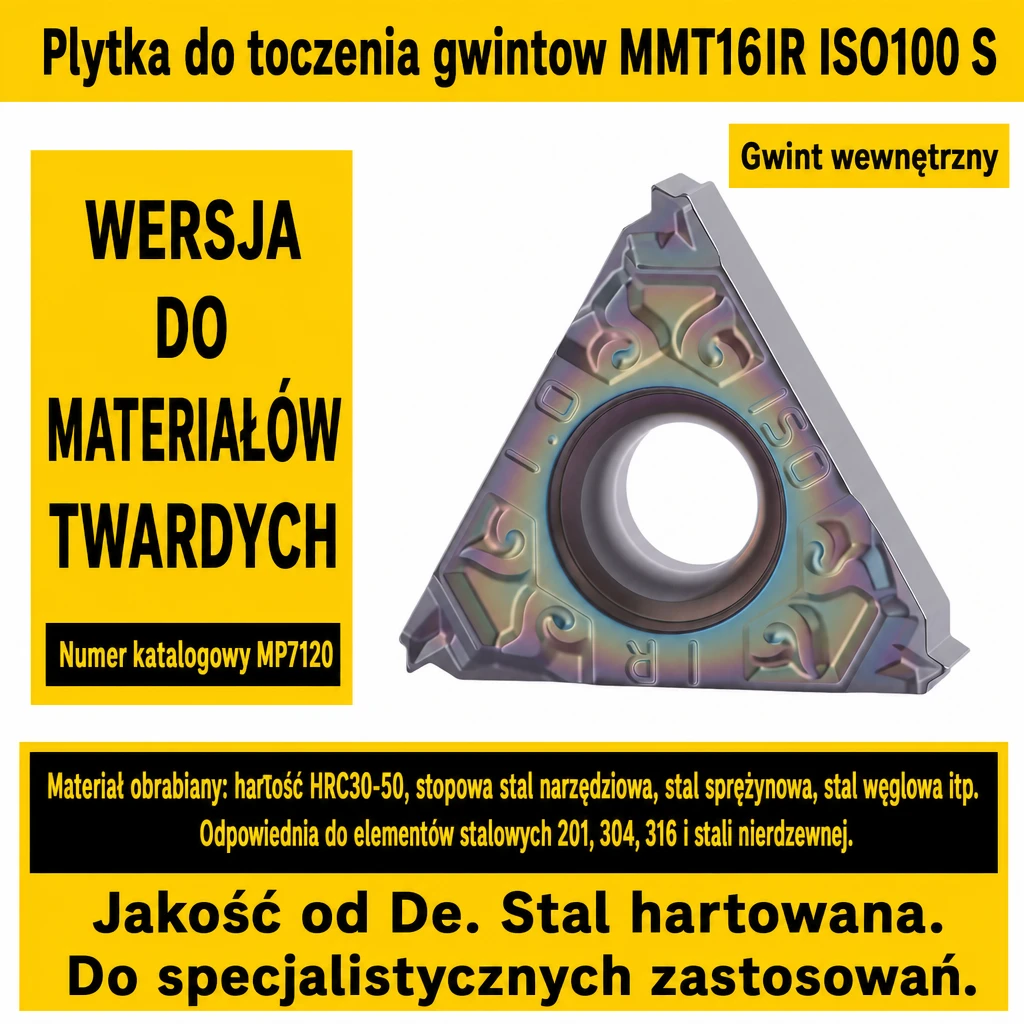

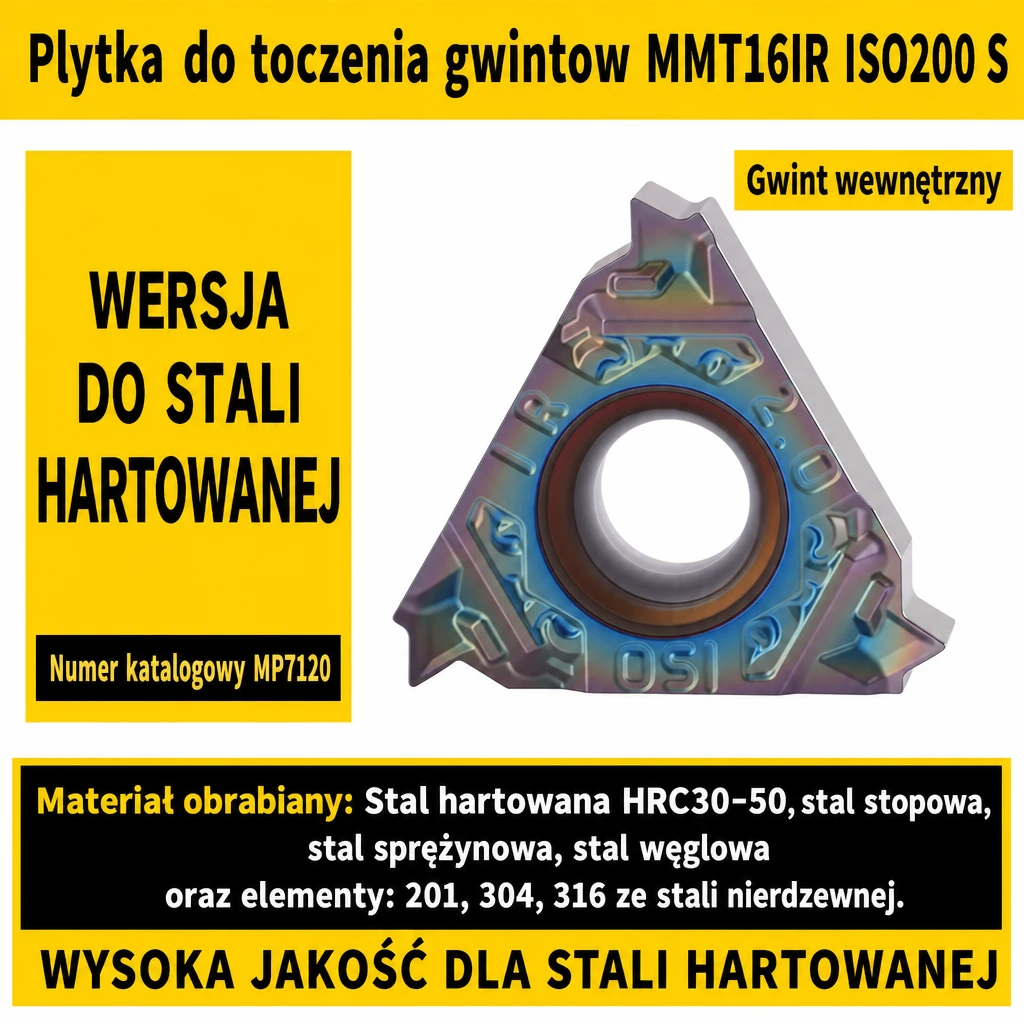

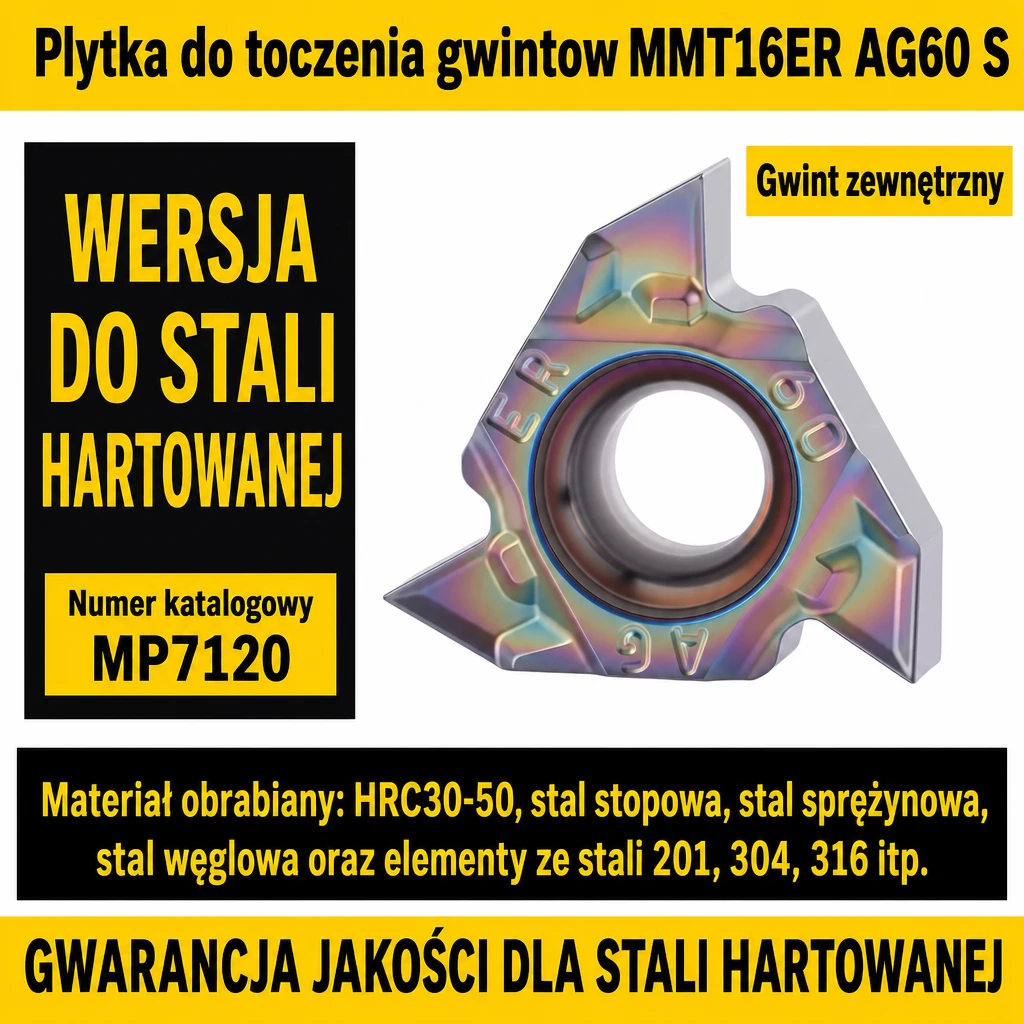

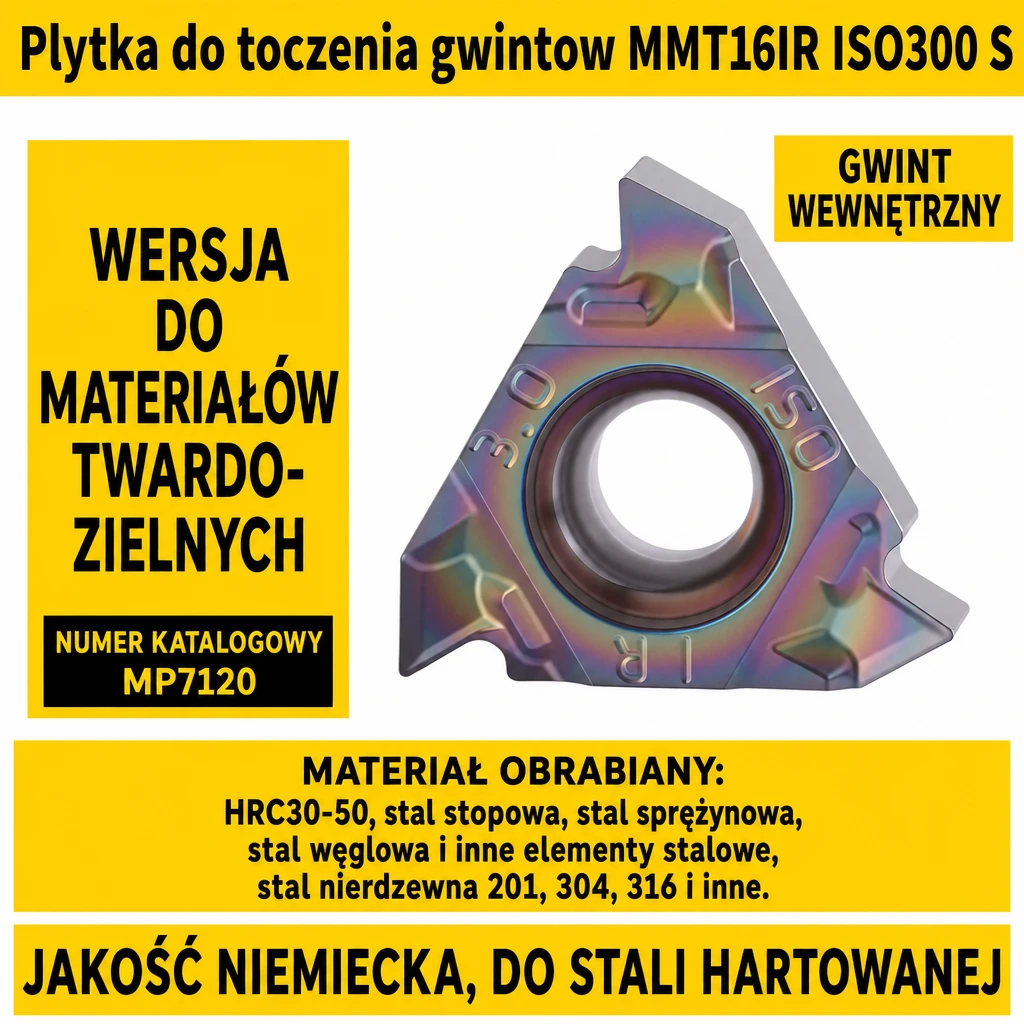

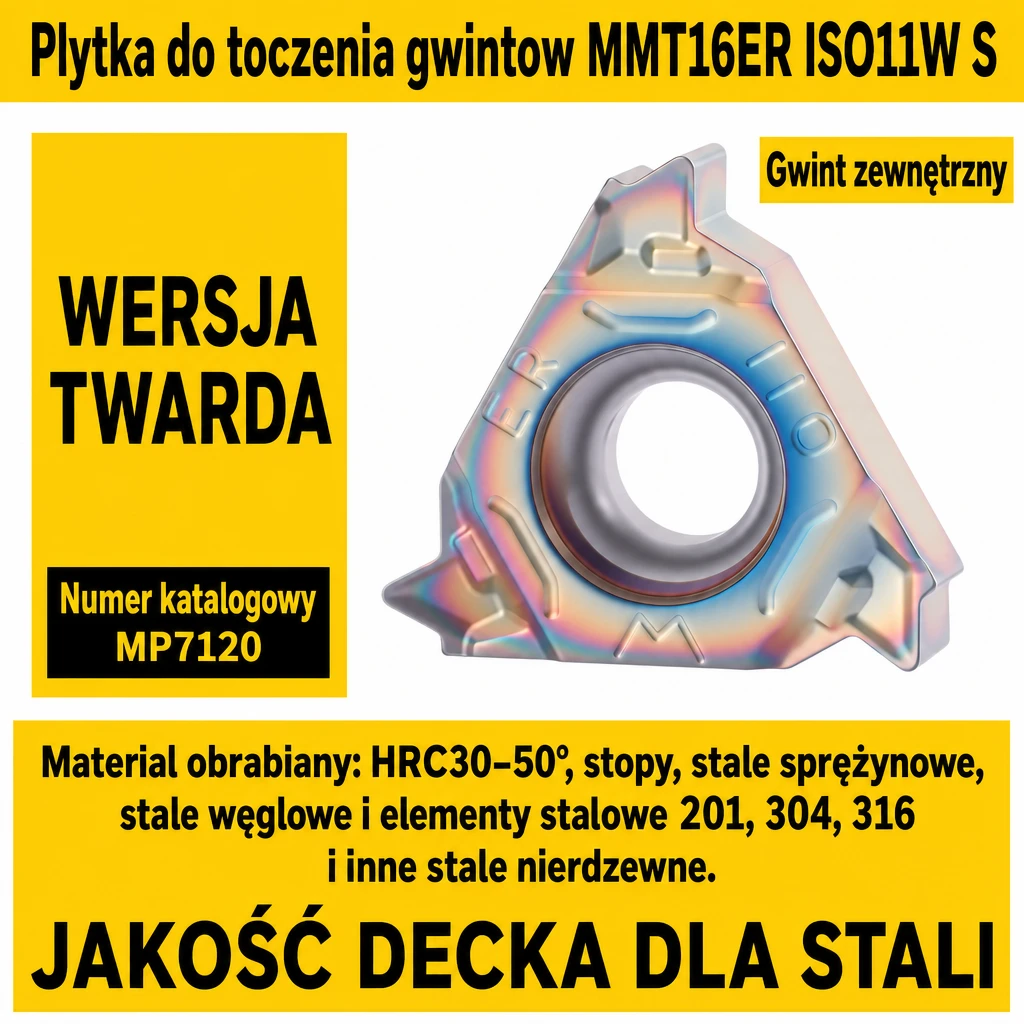

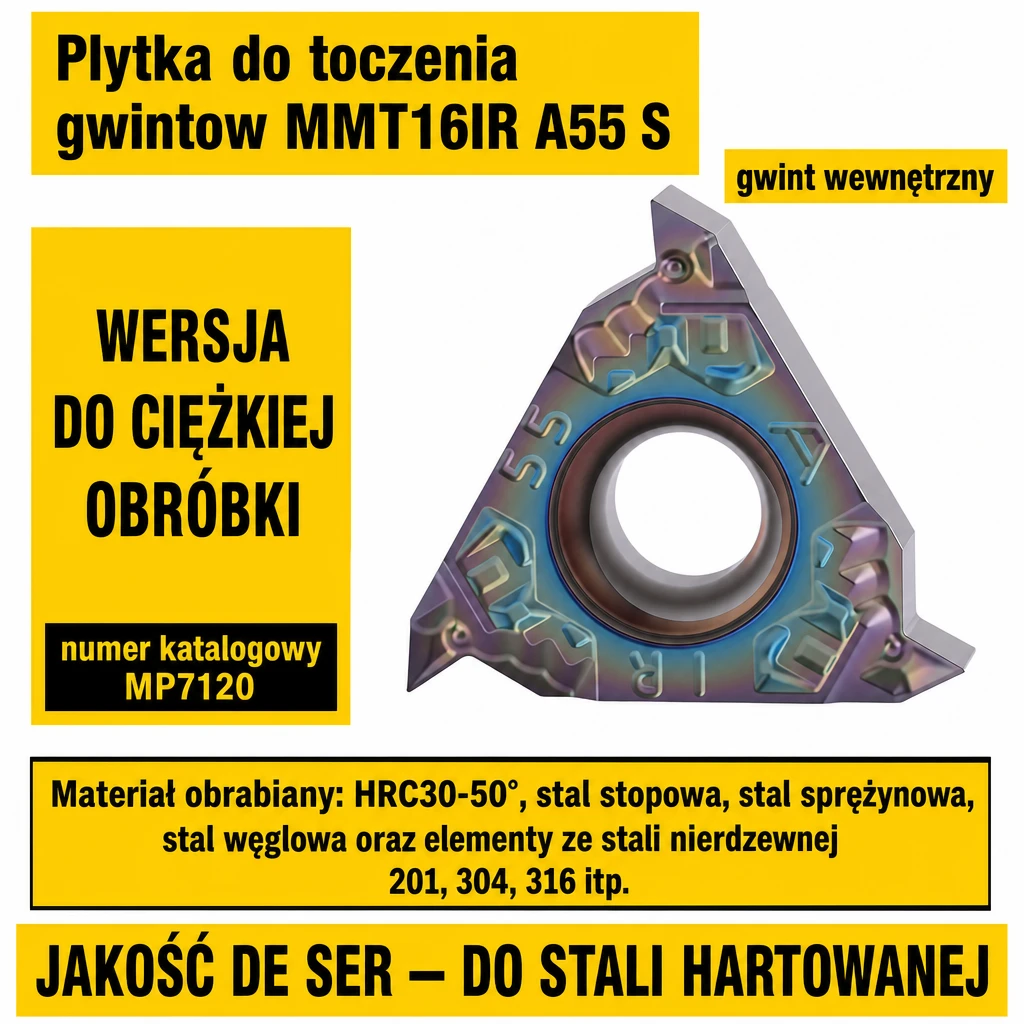

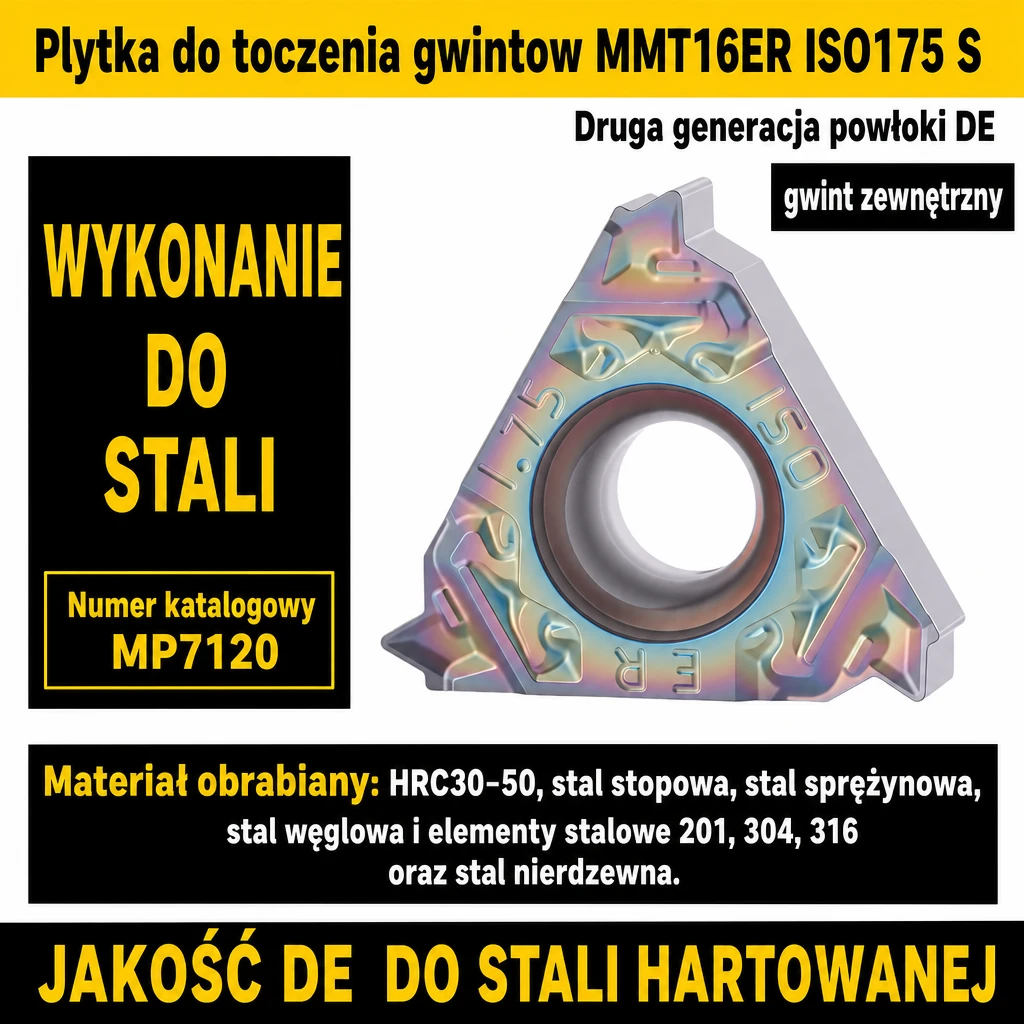

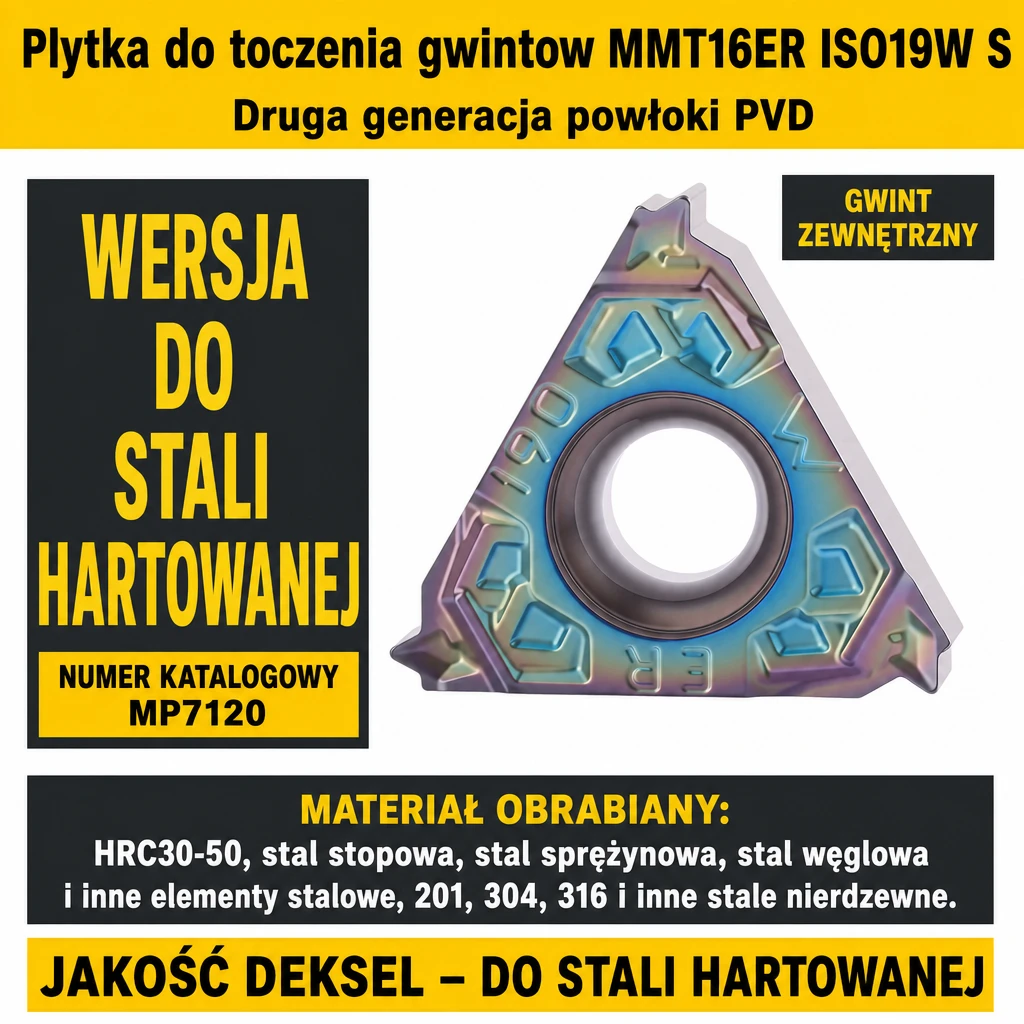

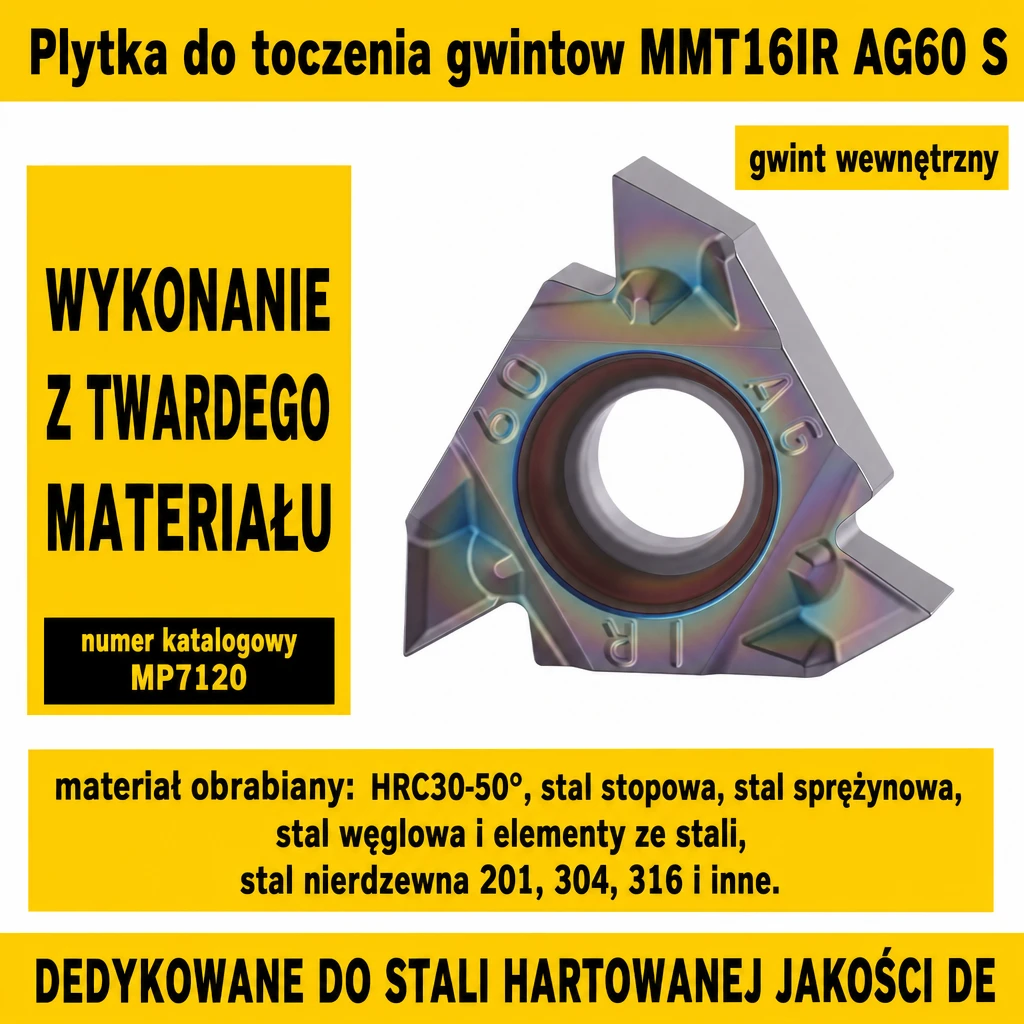

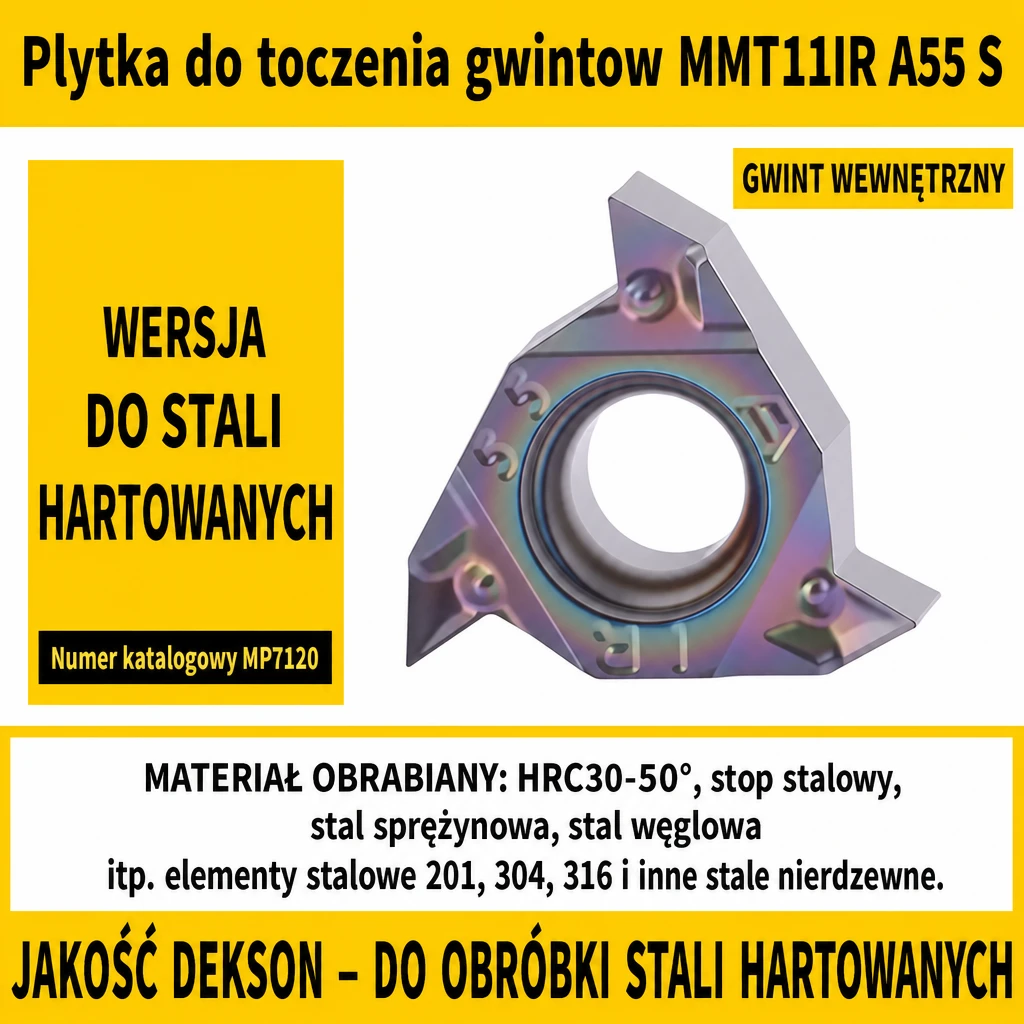

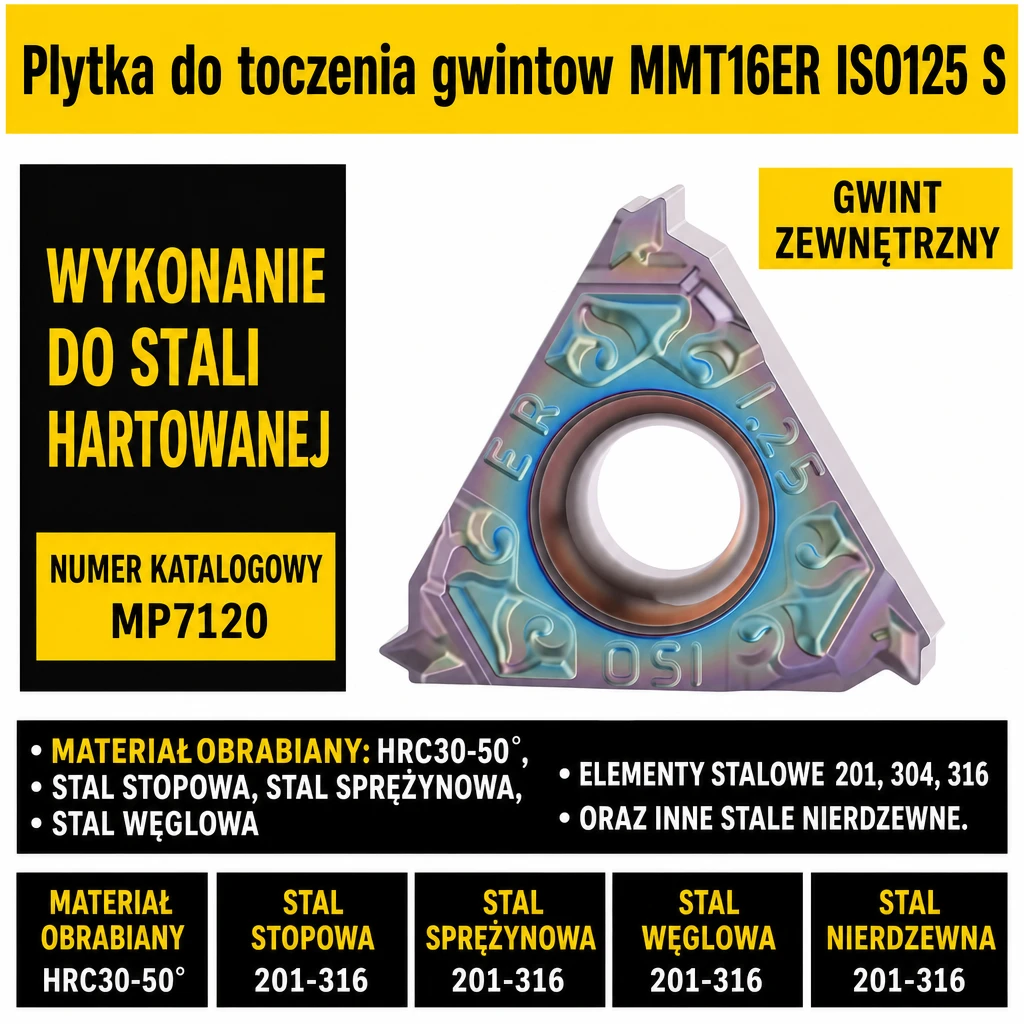

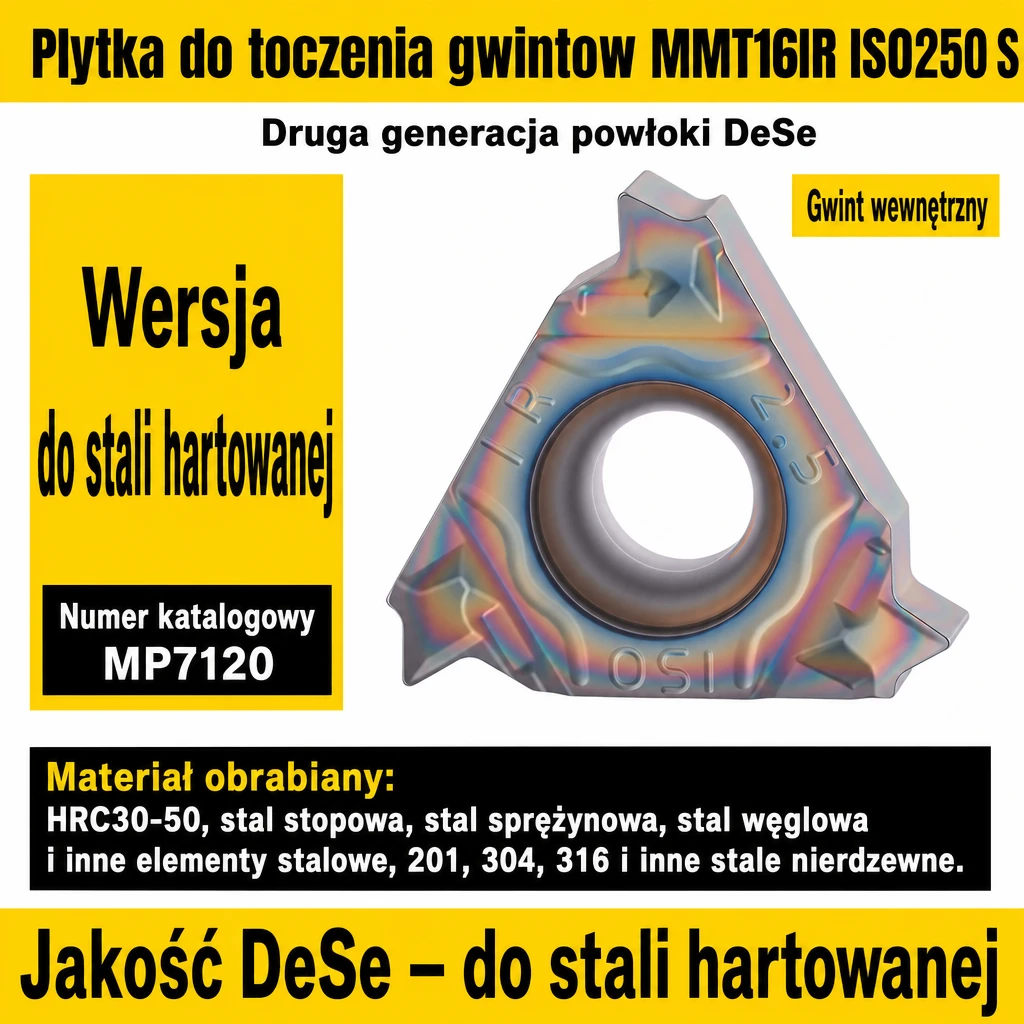

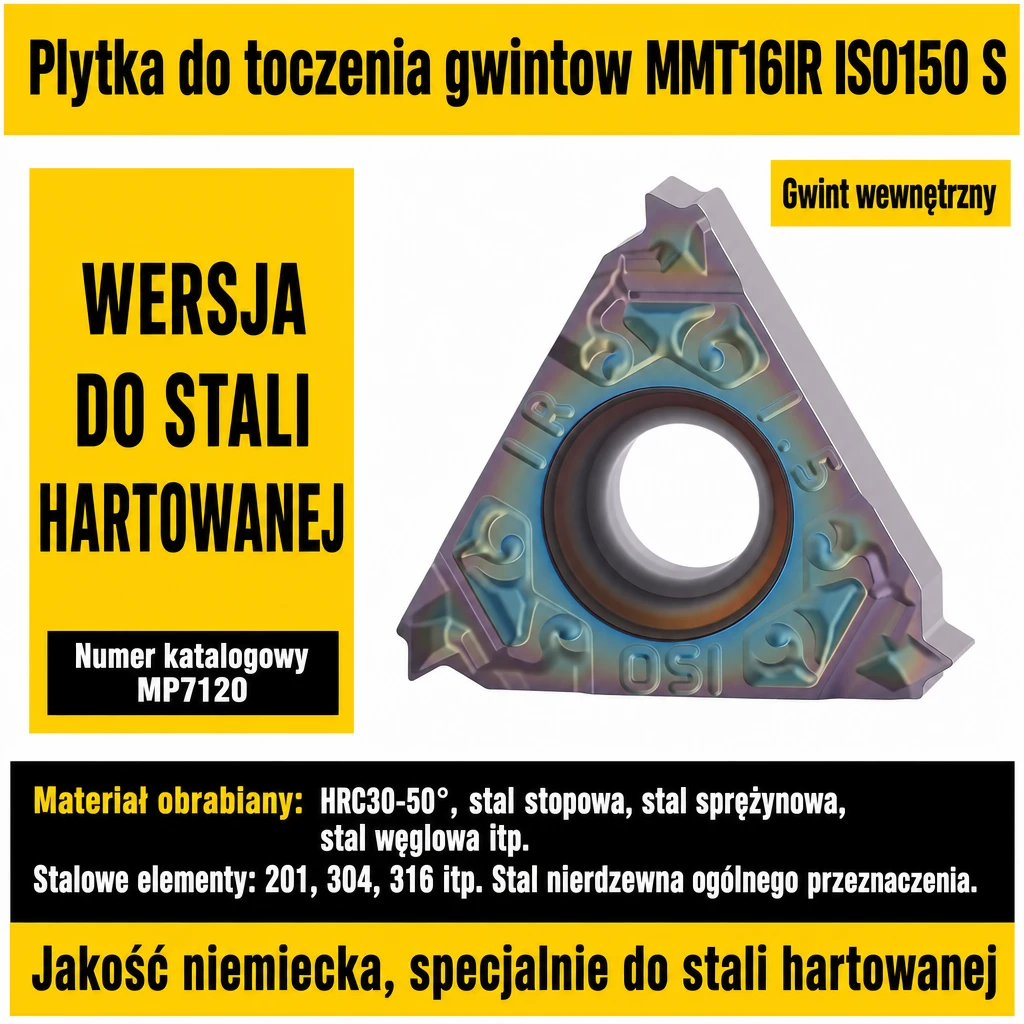

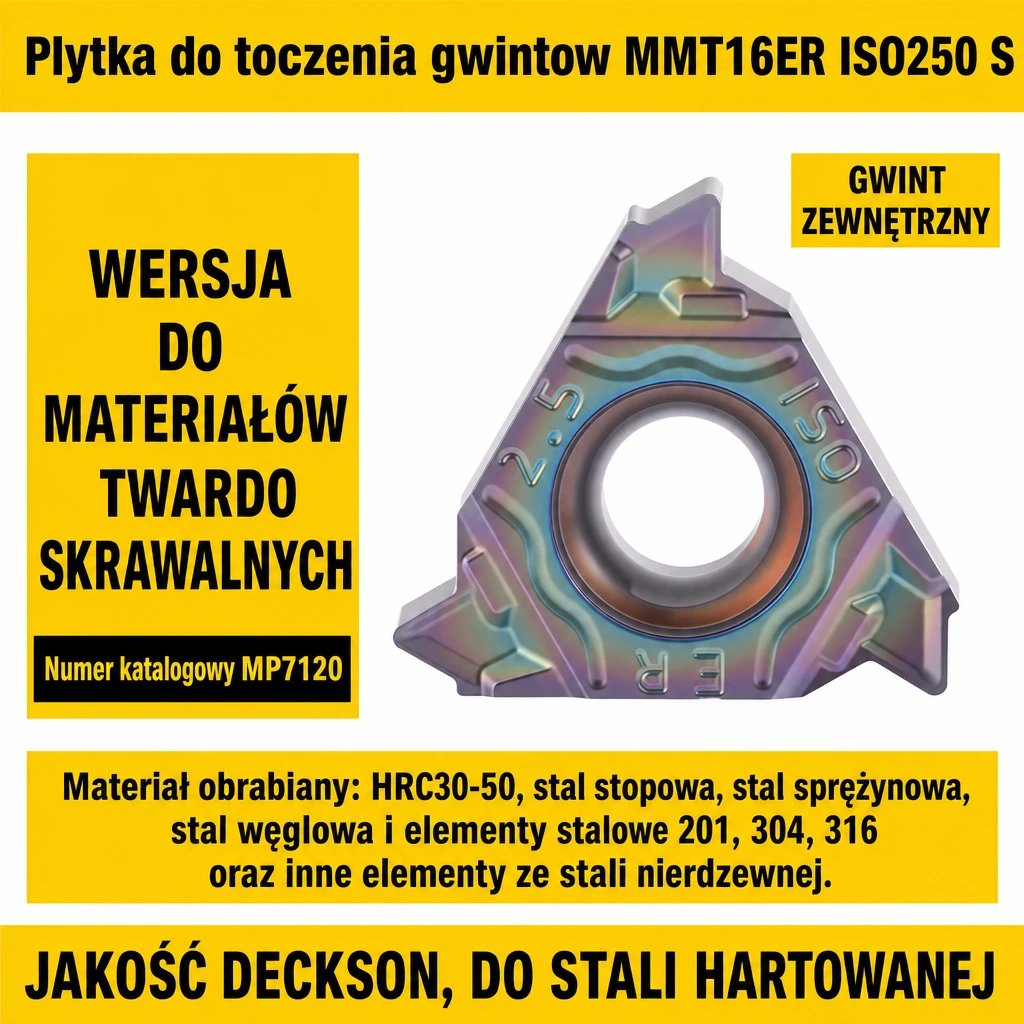

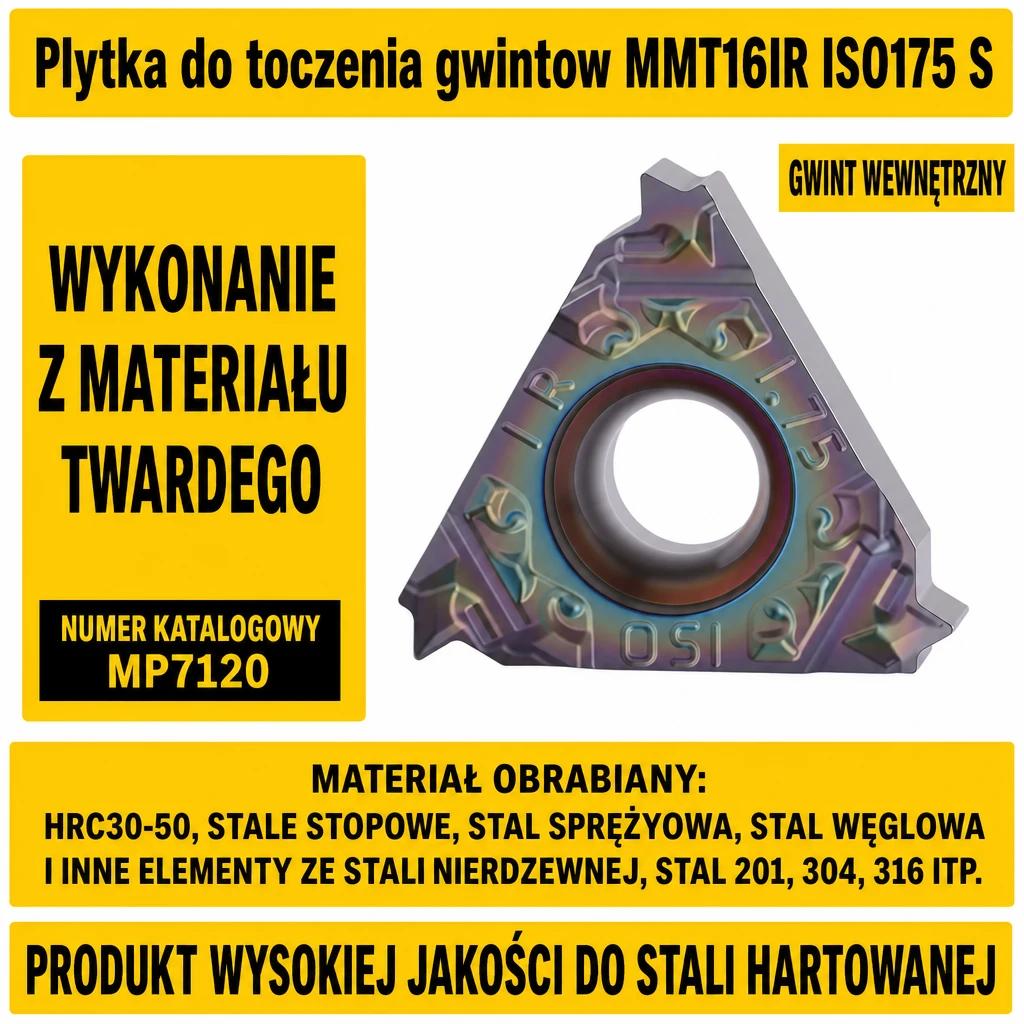

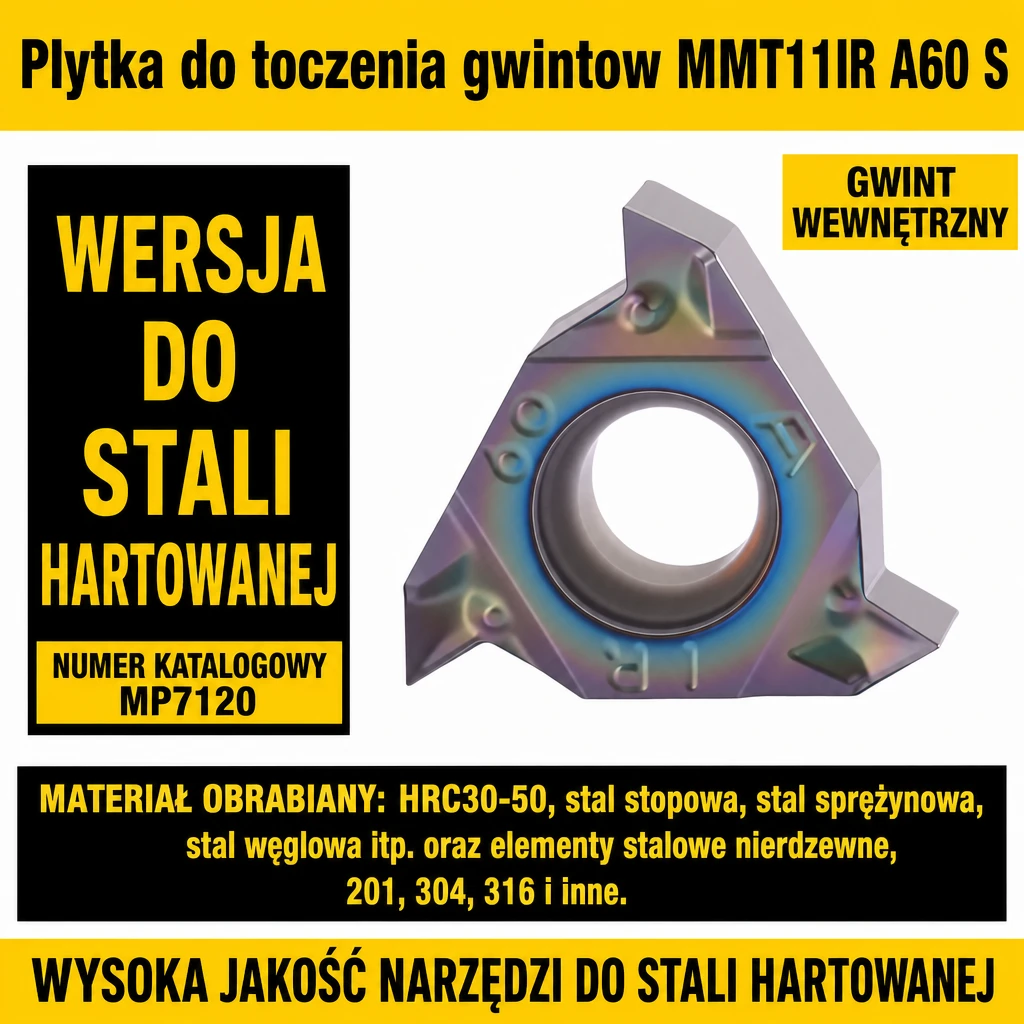

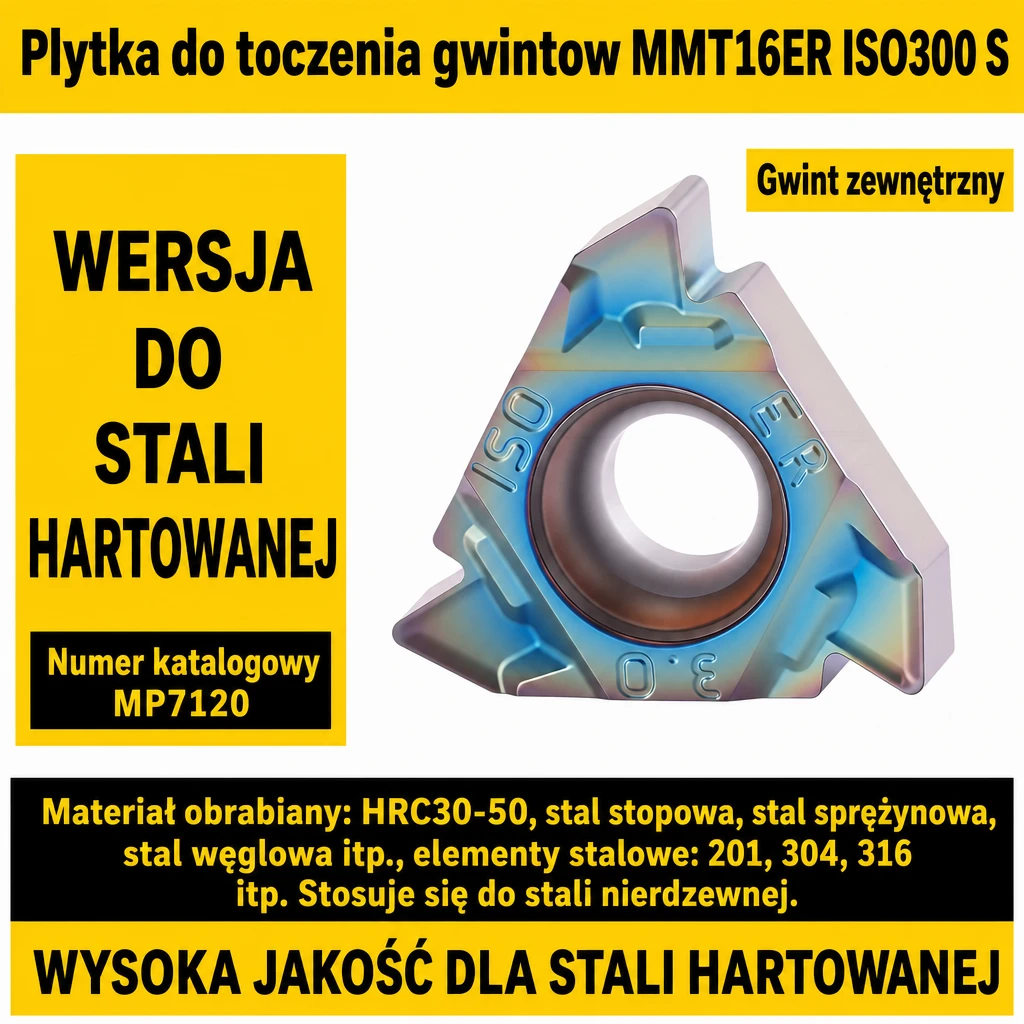

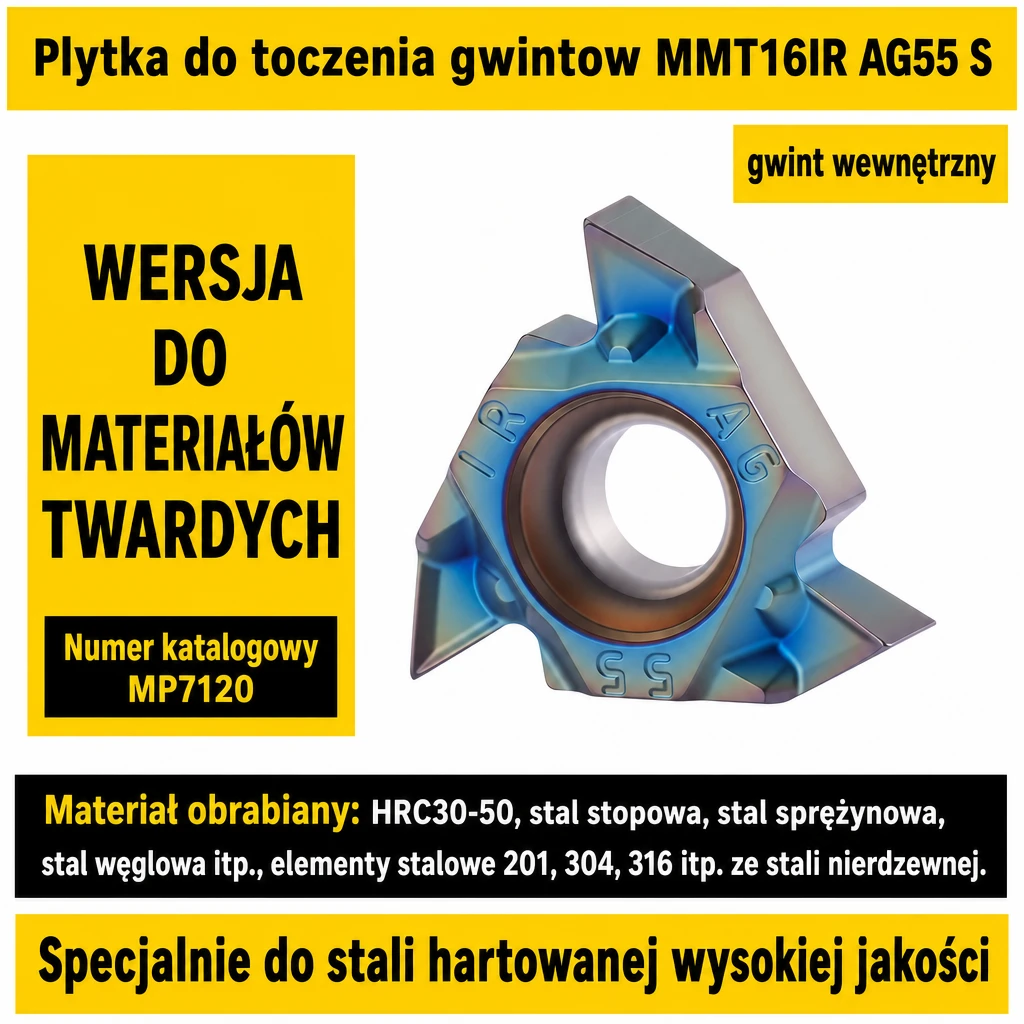

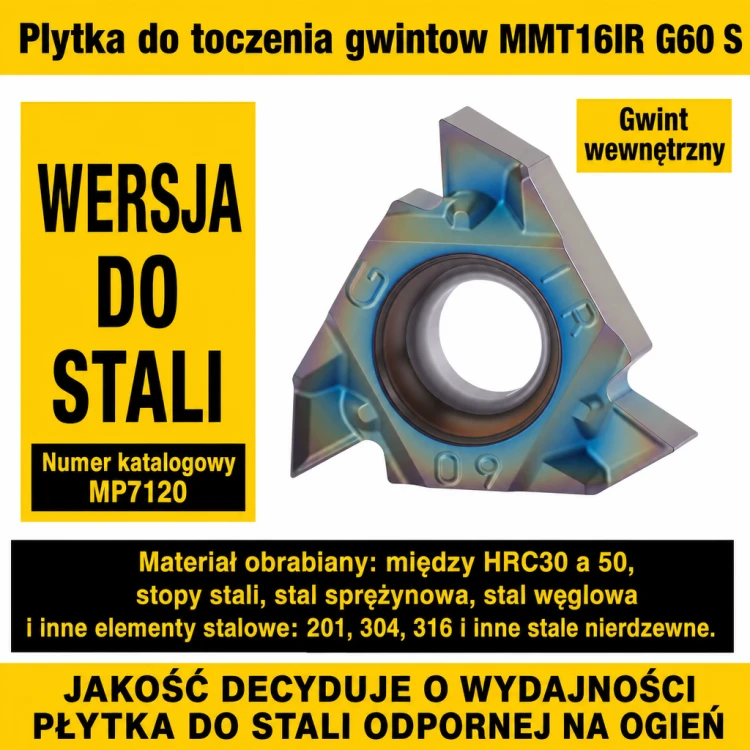

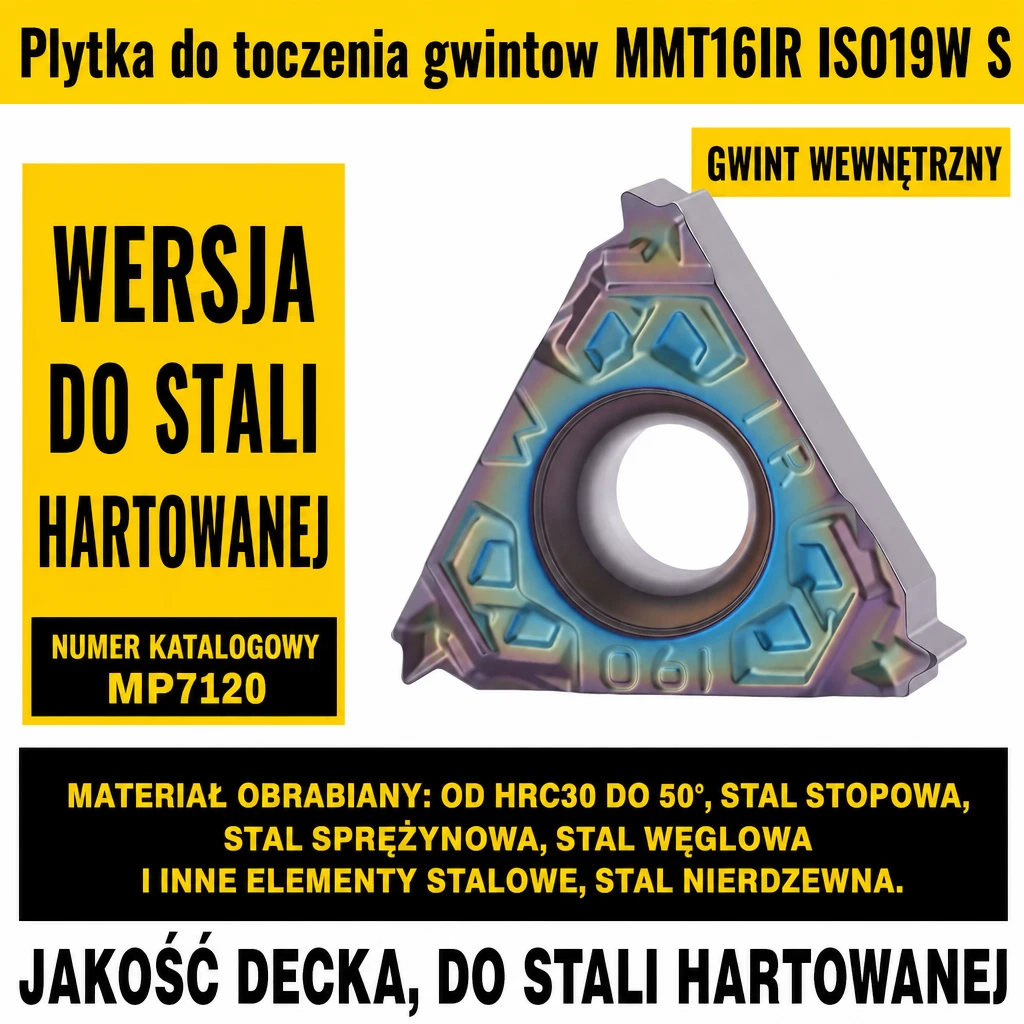

| MP7120 | tęczowa | stal hartowana HRC 30–50, stal stopowa, sprężynowa i węglowa |

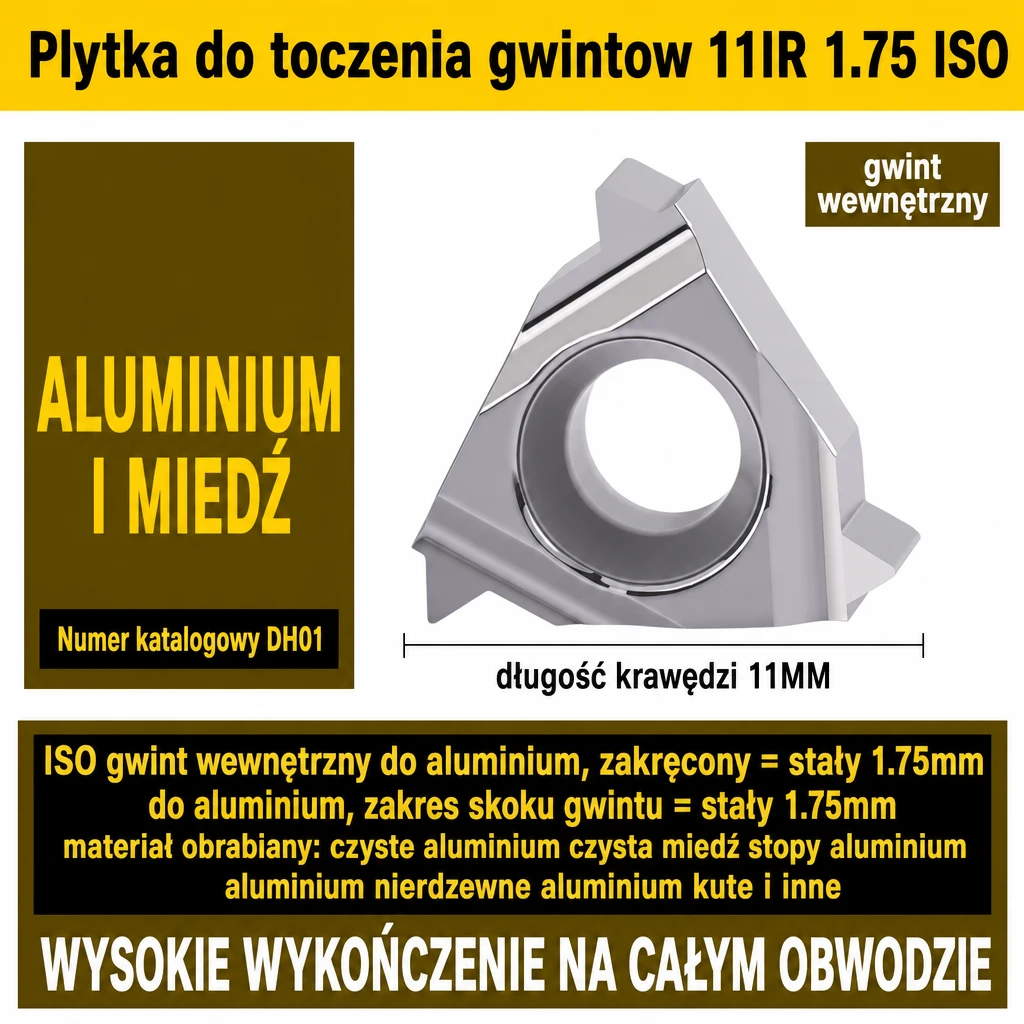

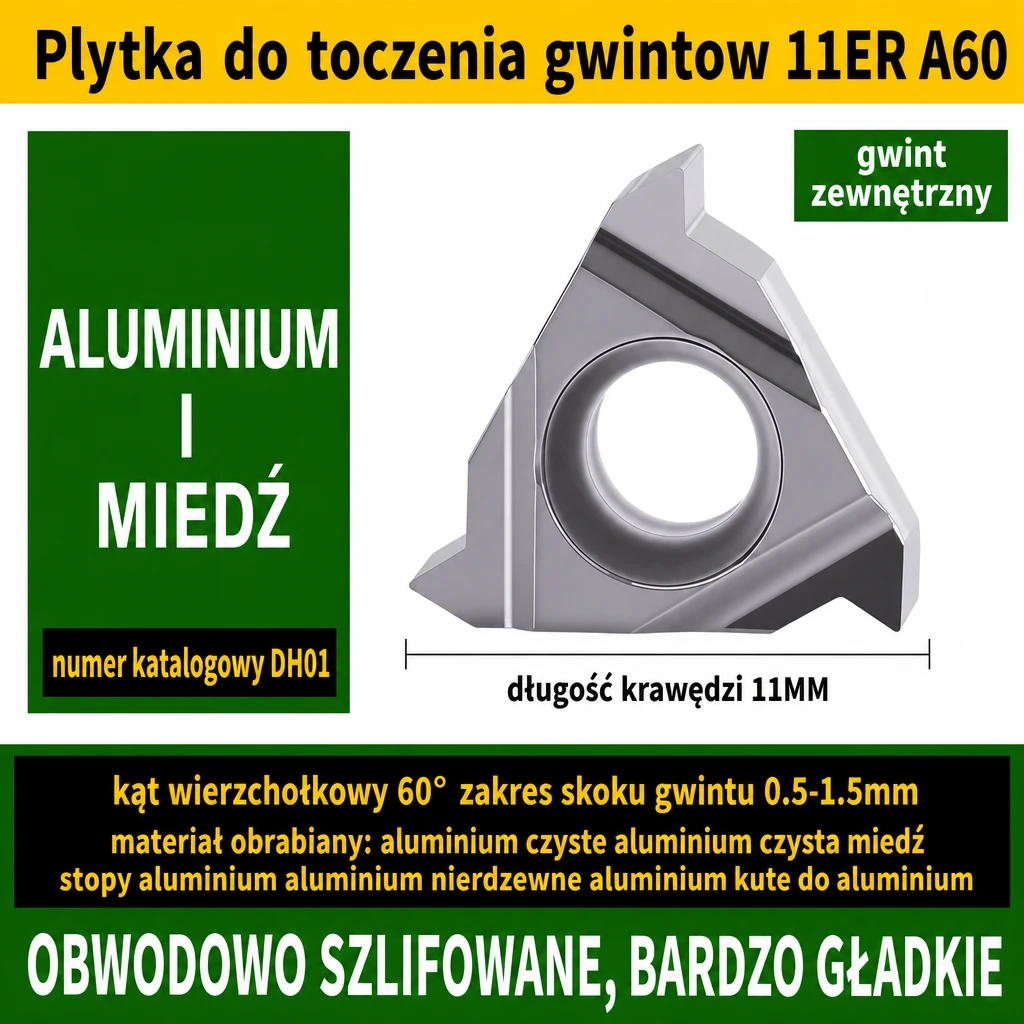

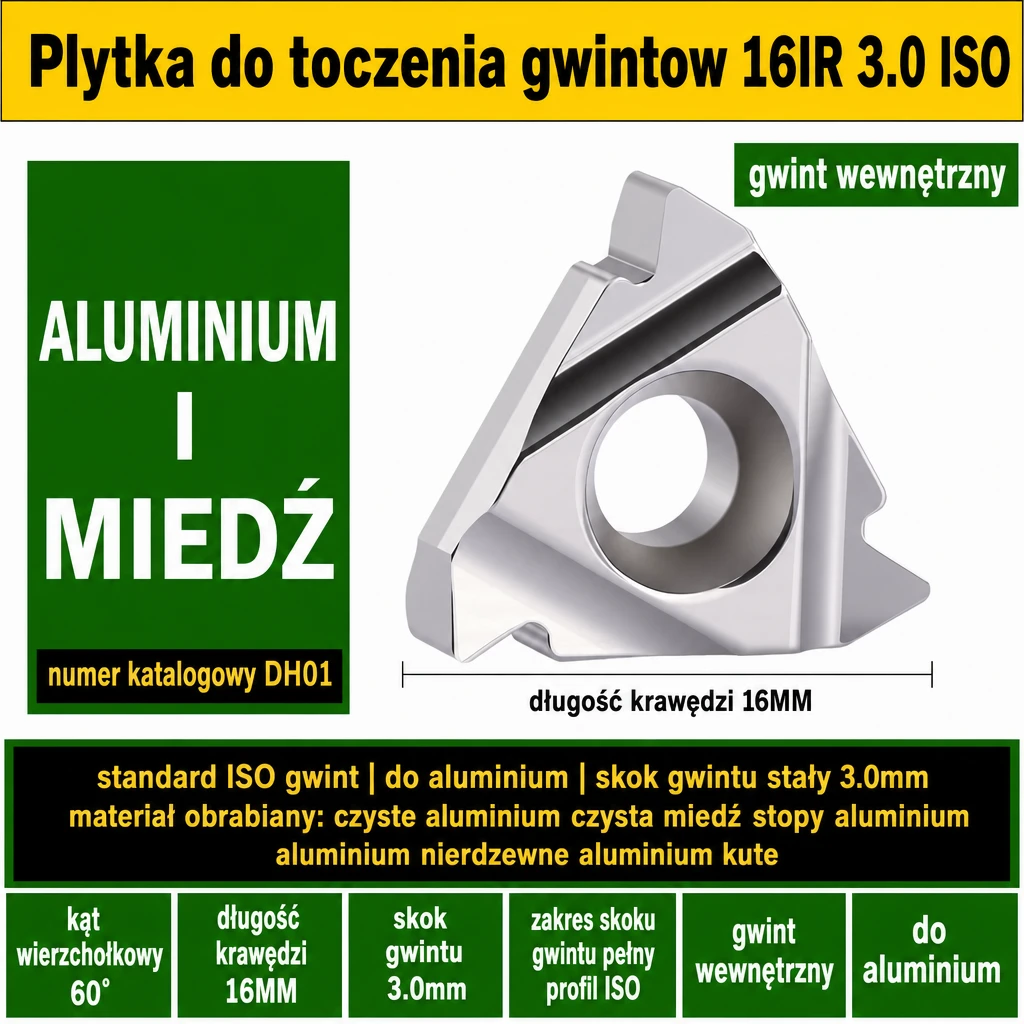

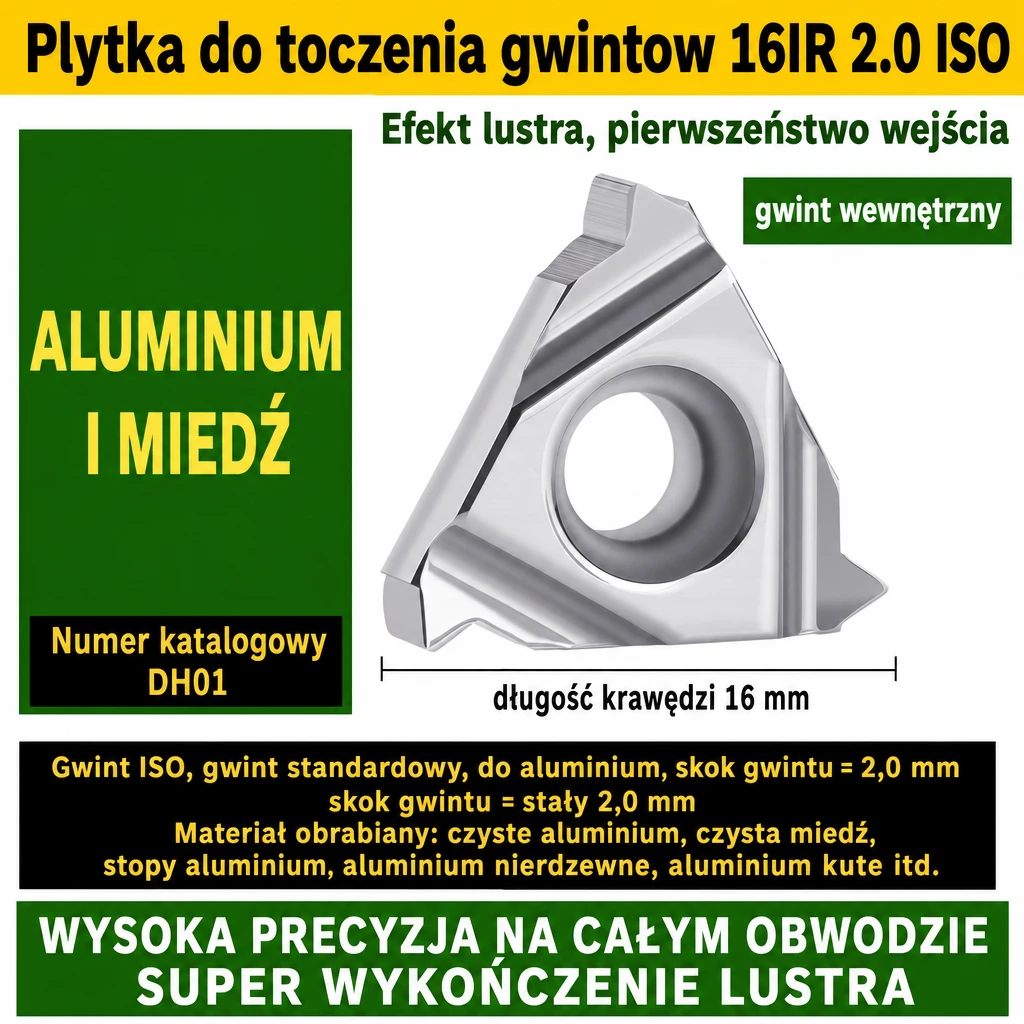

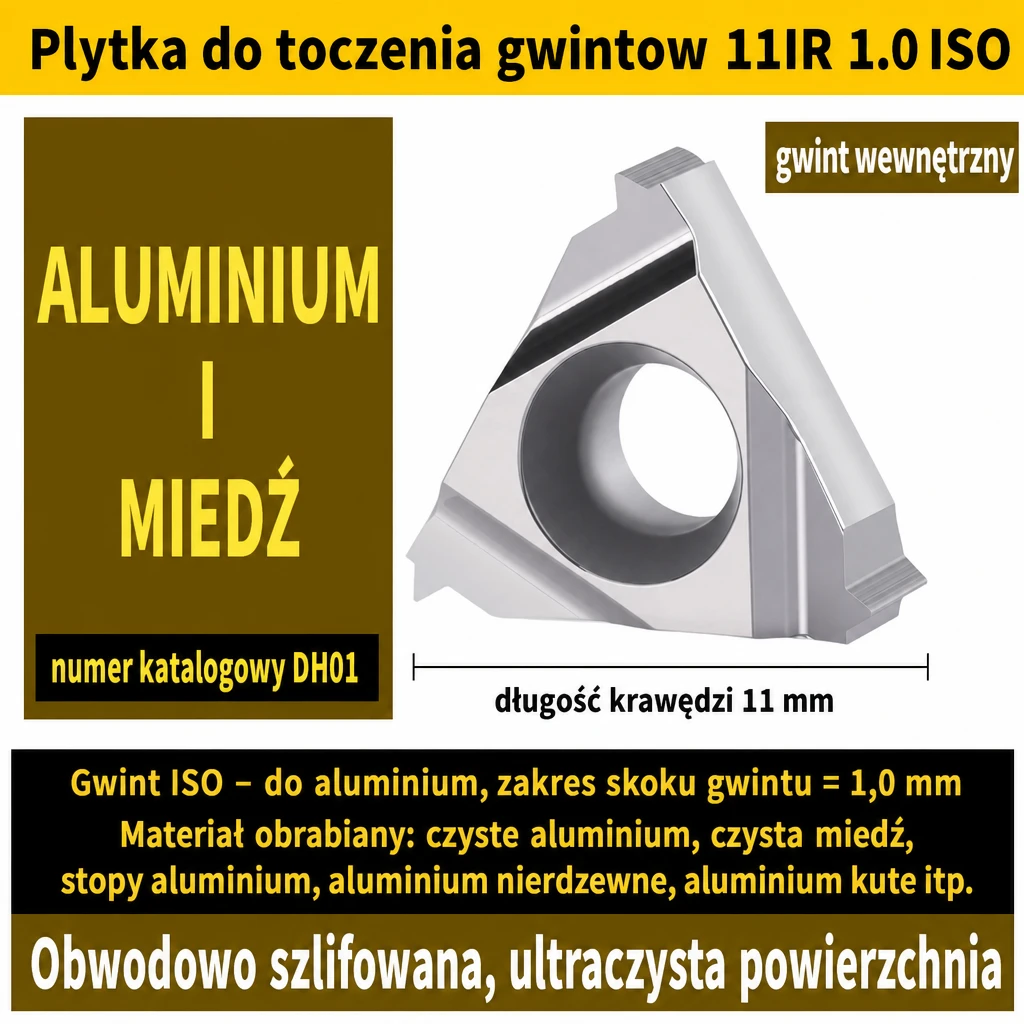

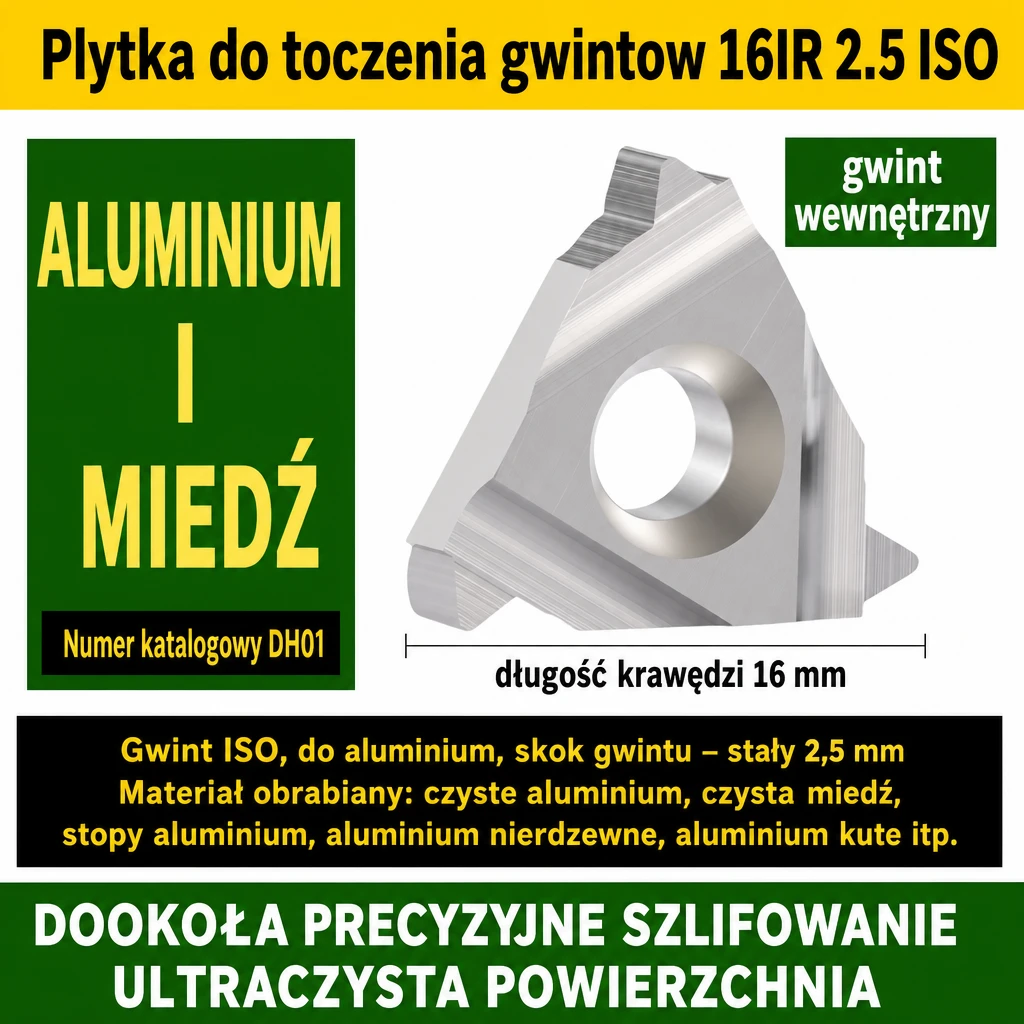

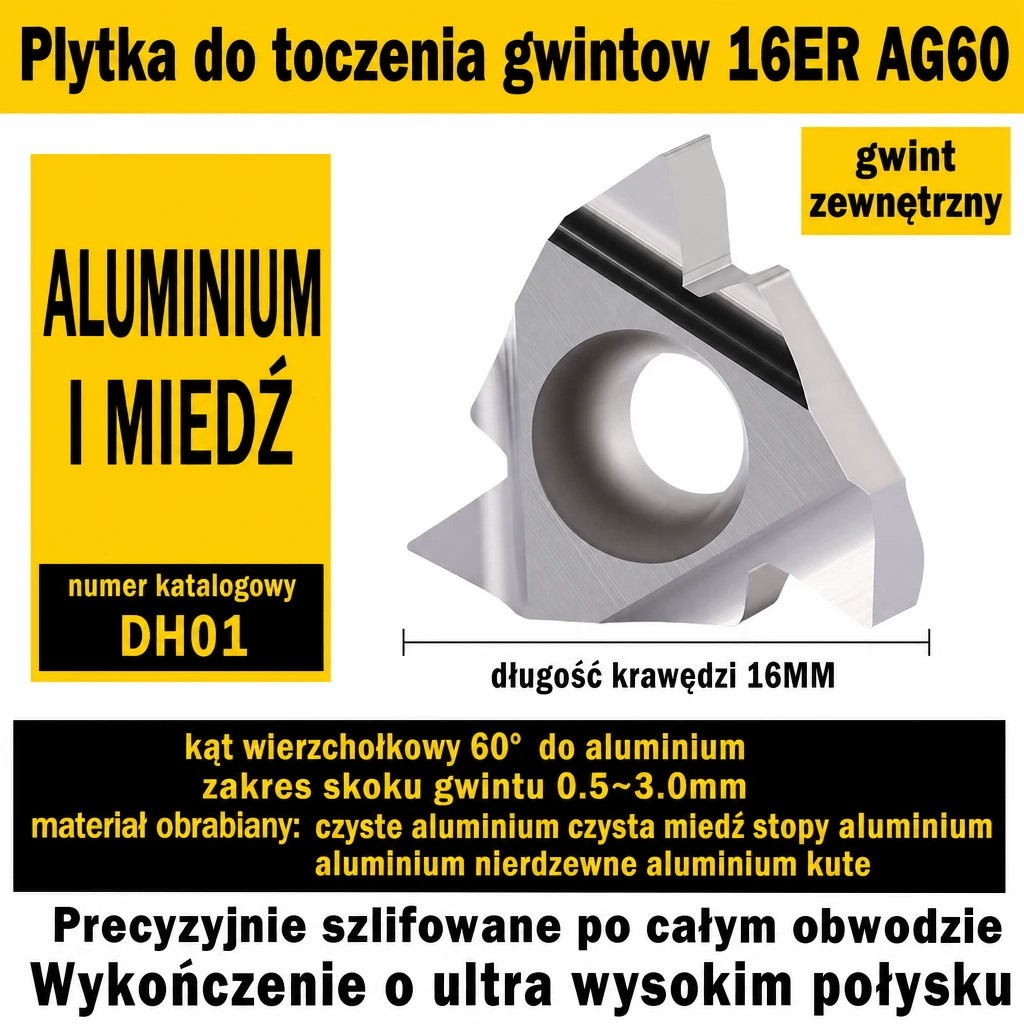

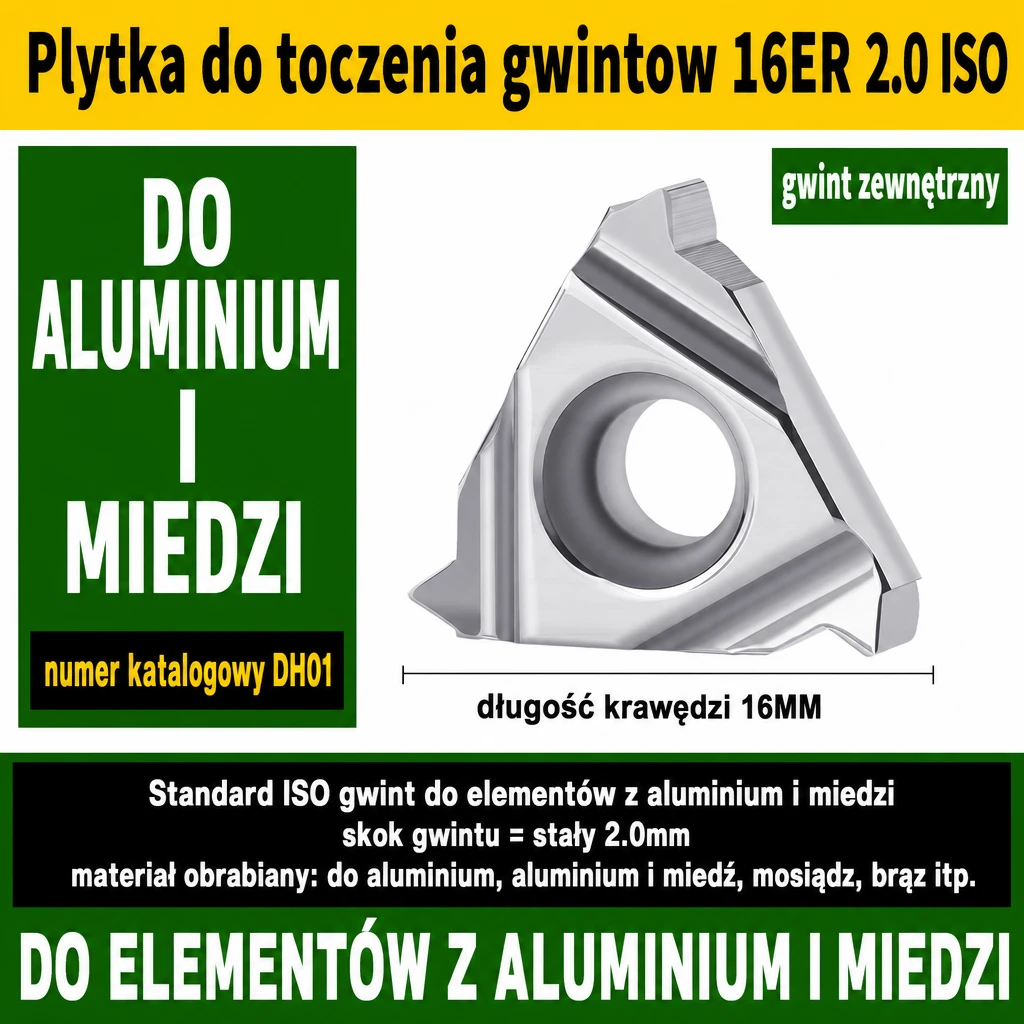

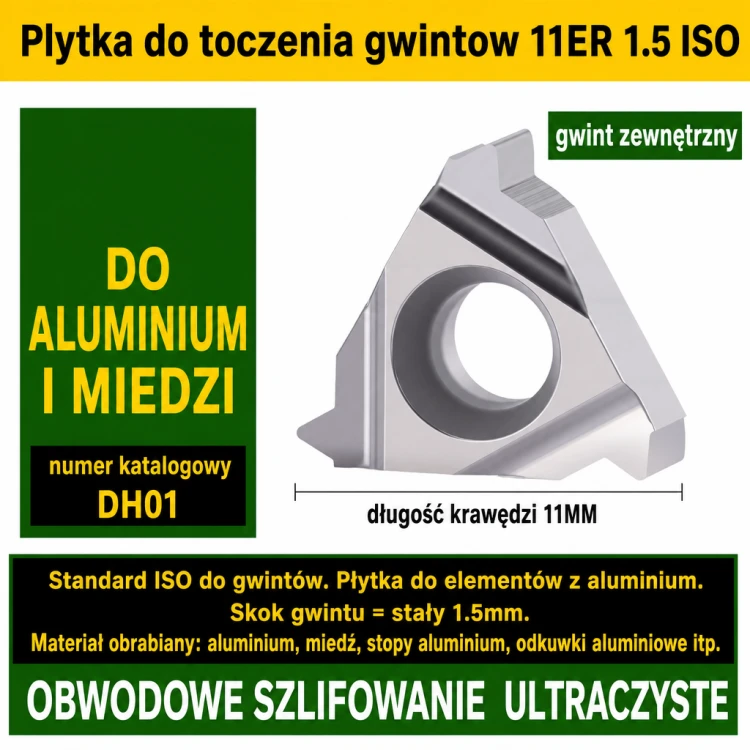

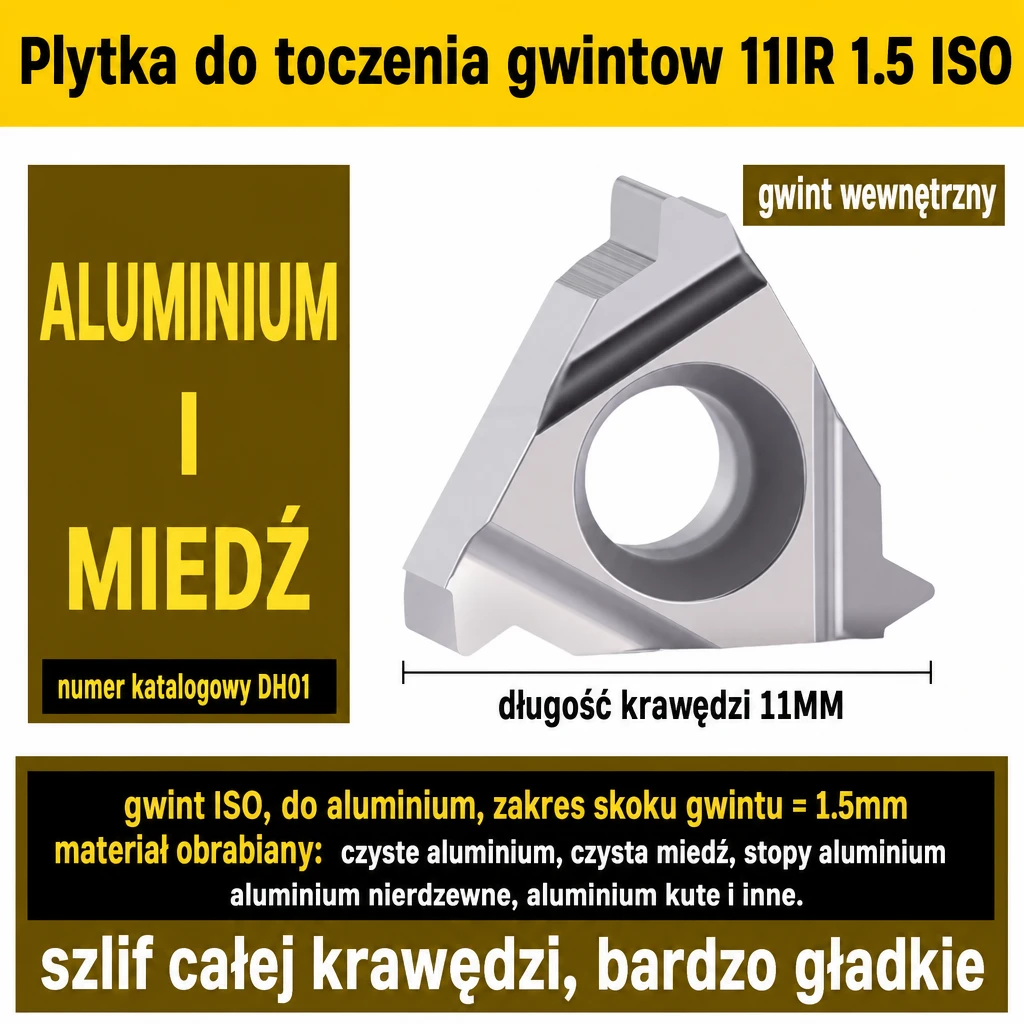

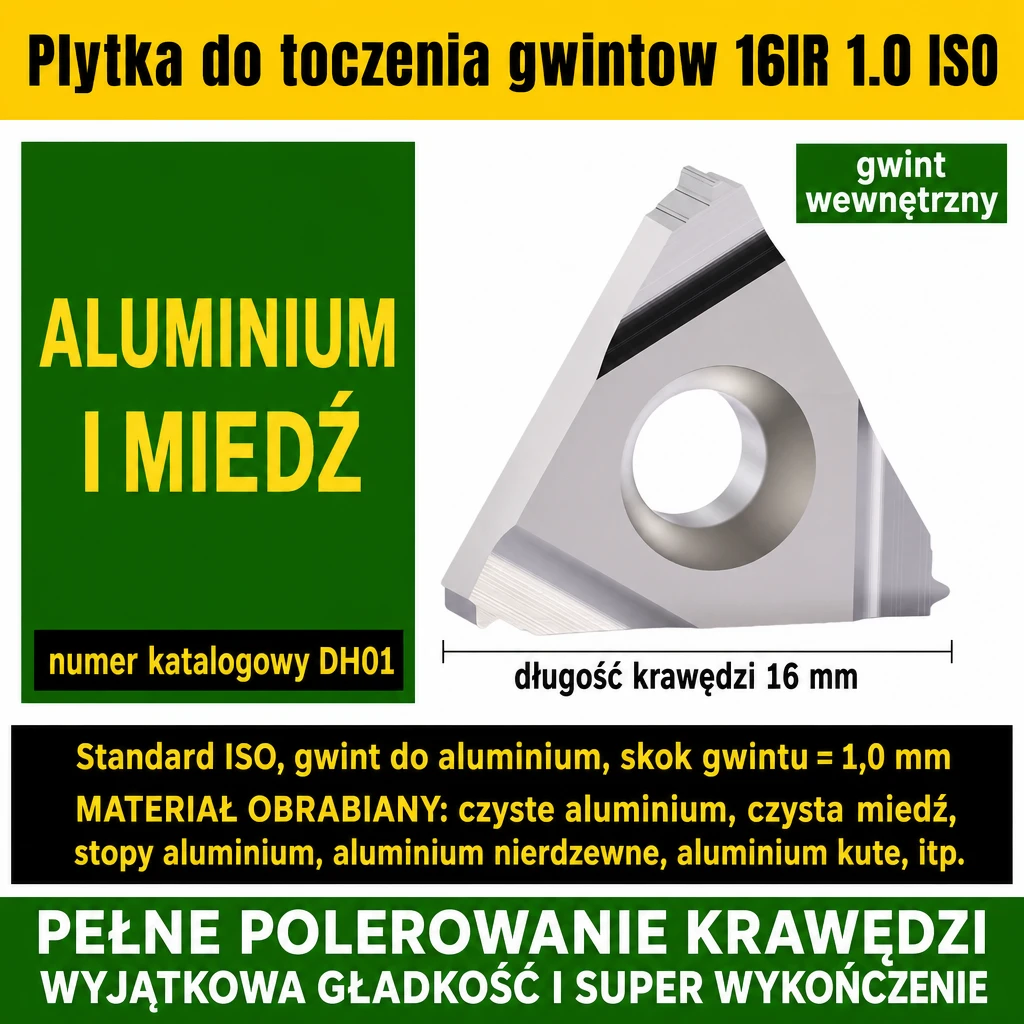

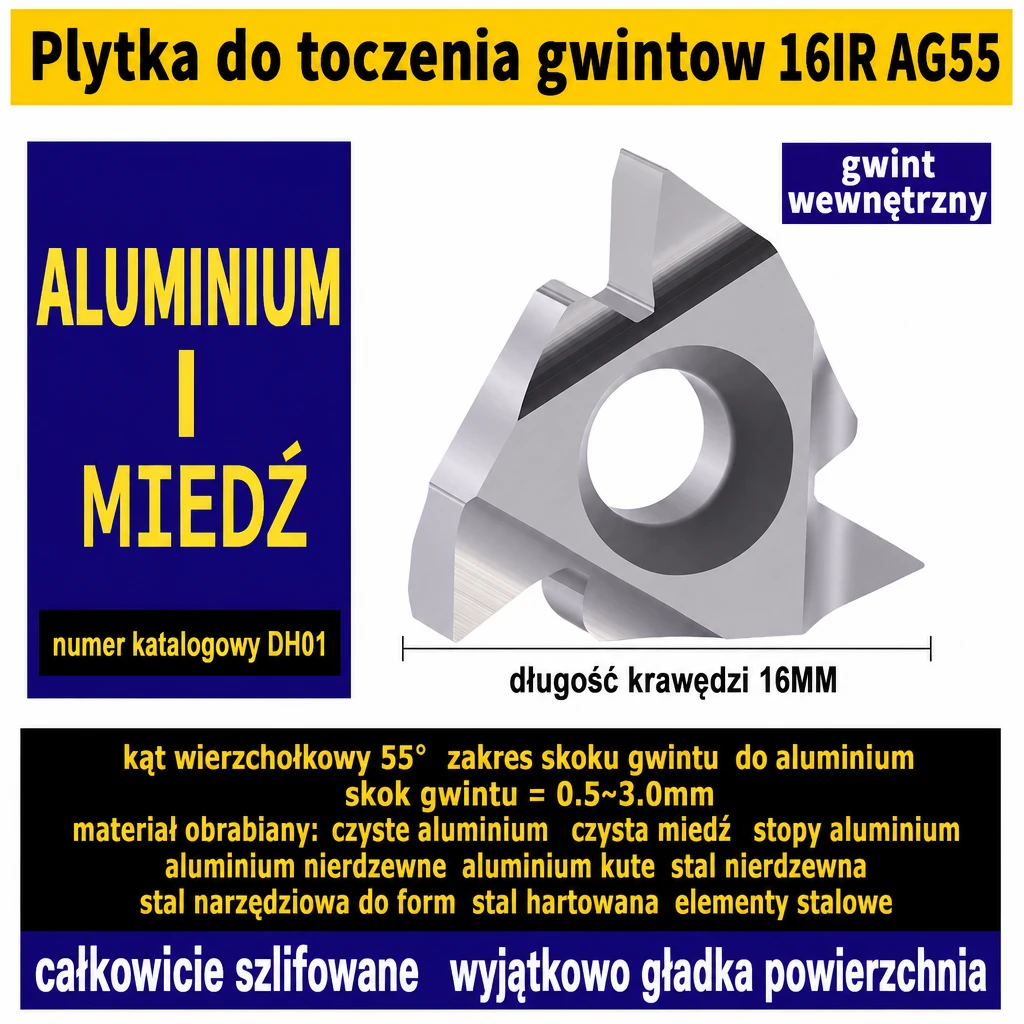

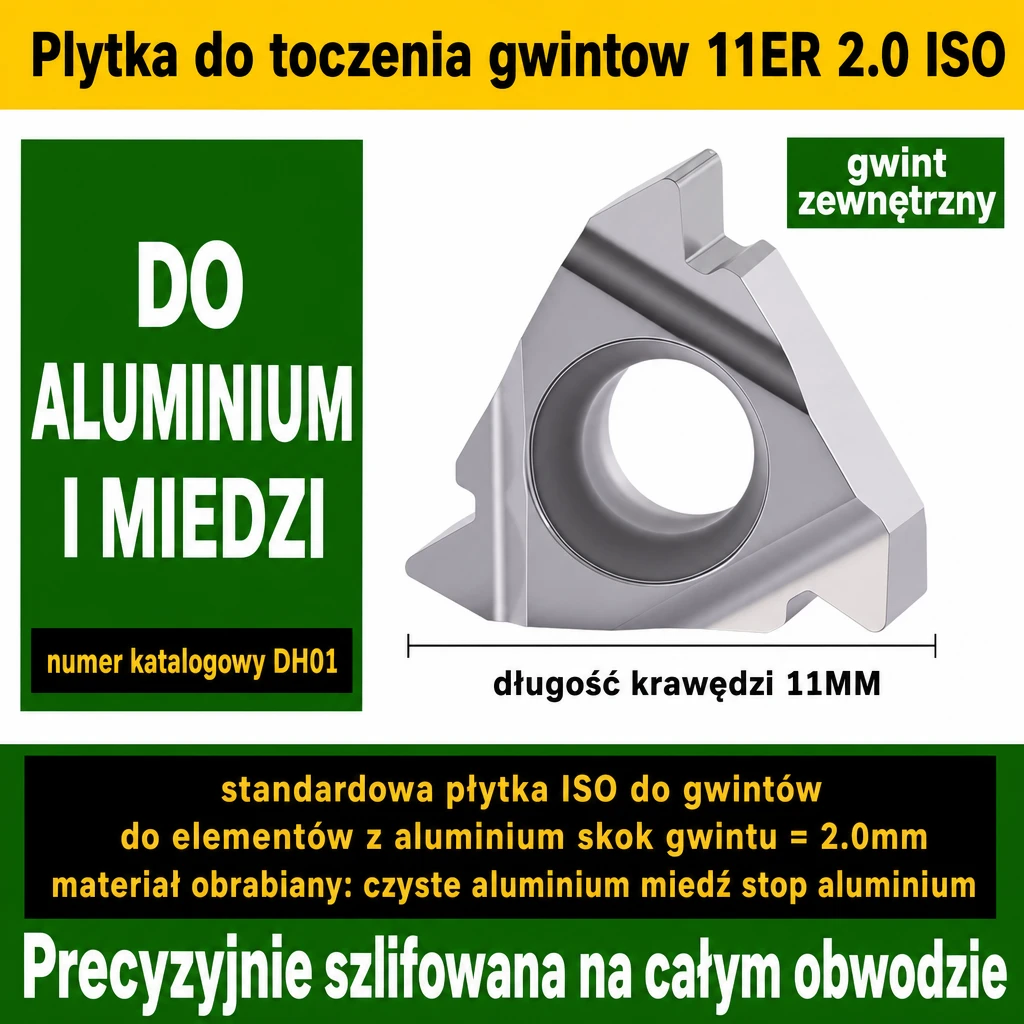

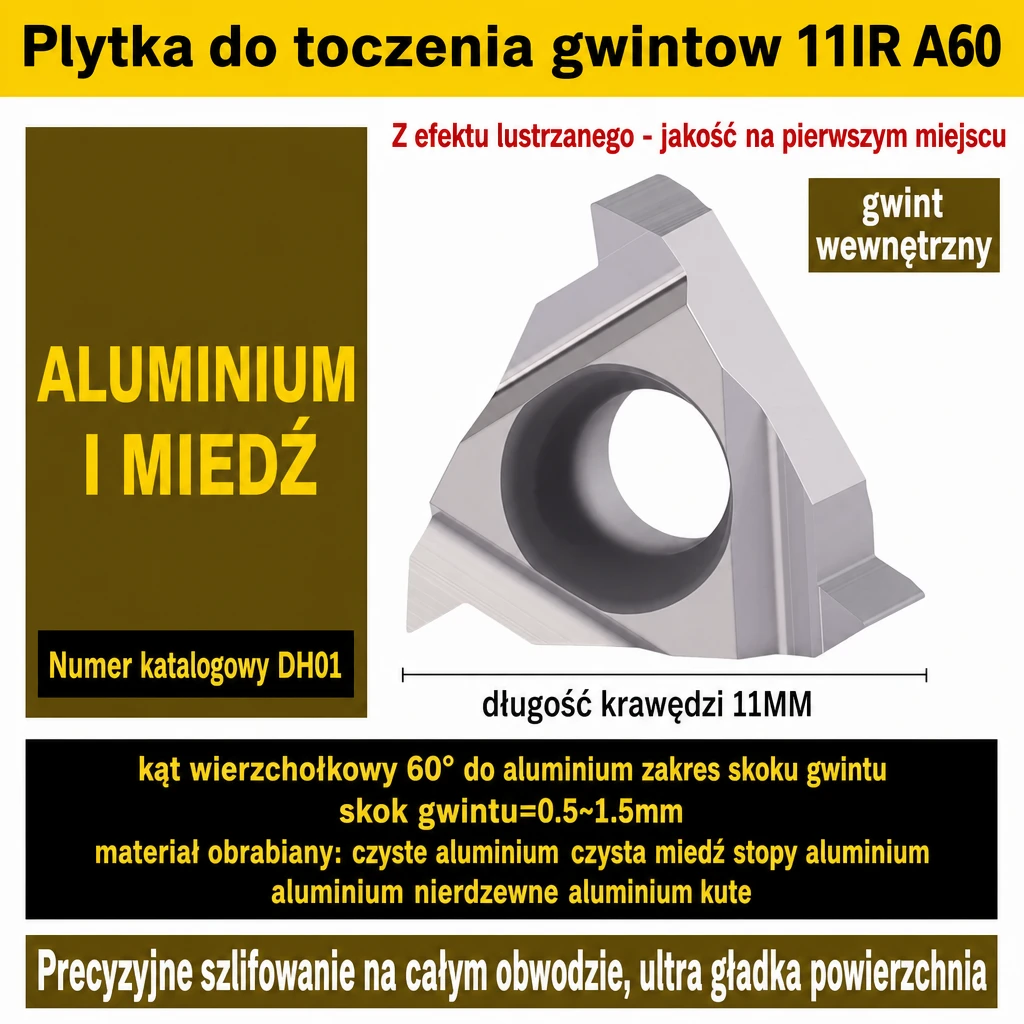

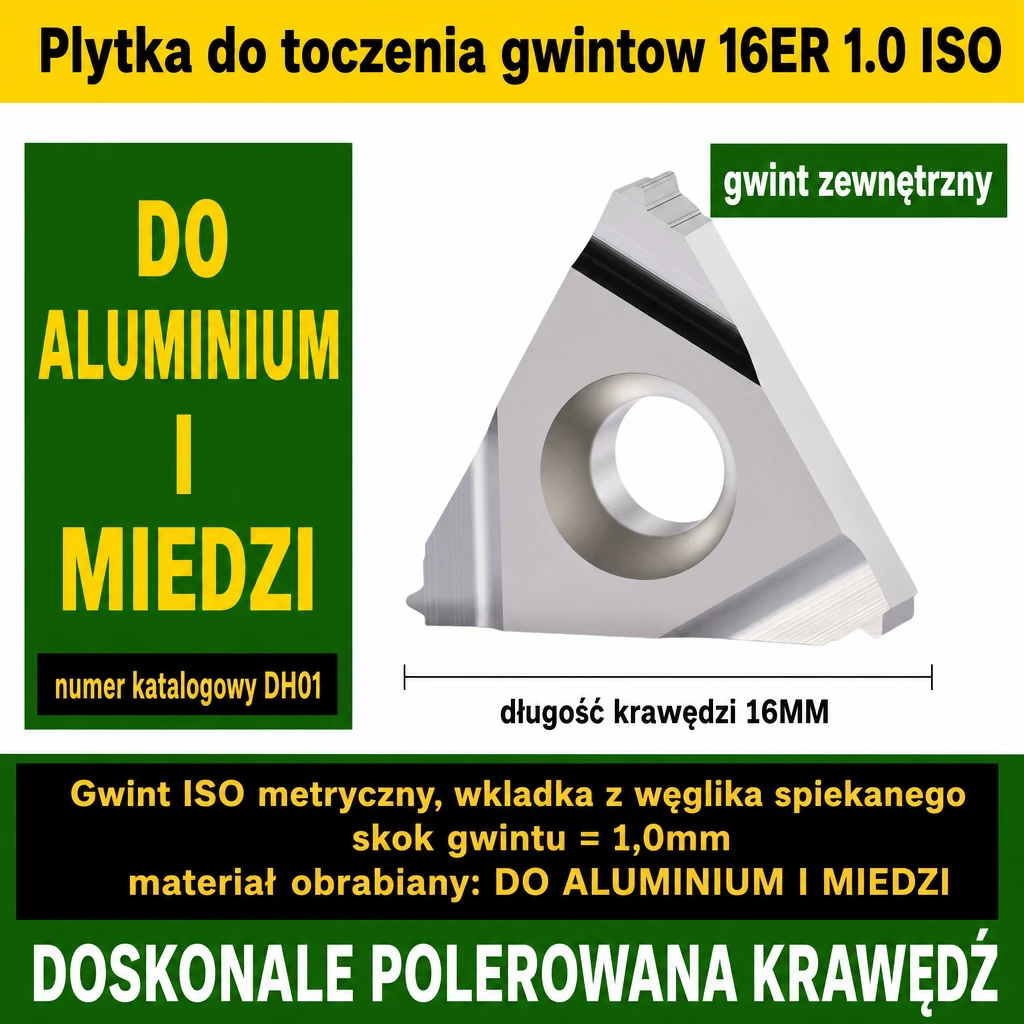

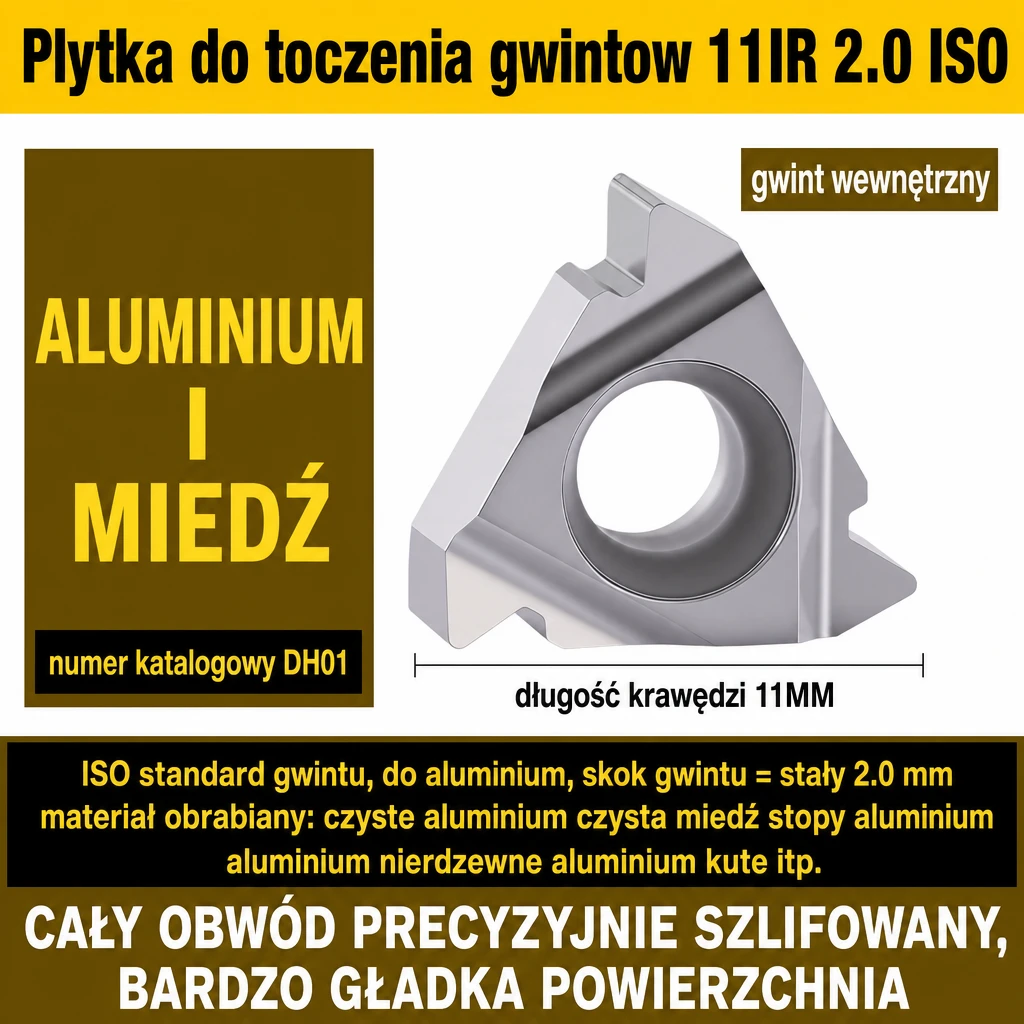

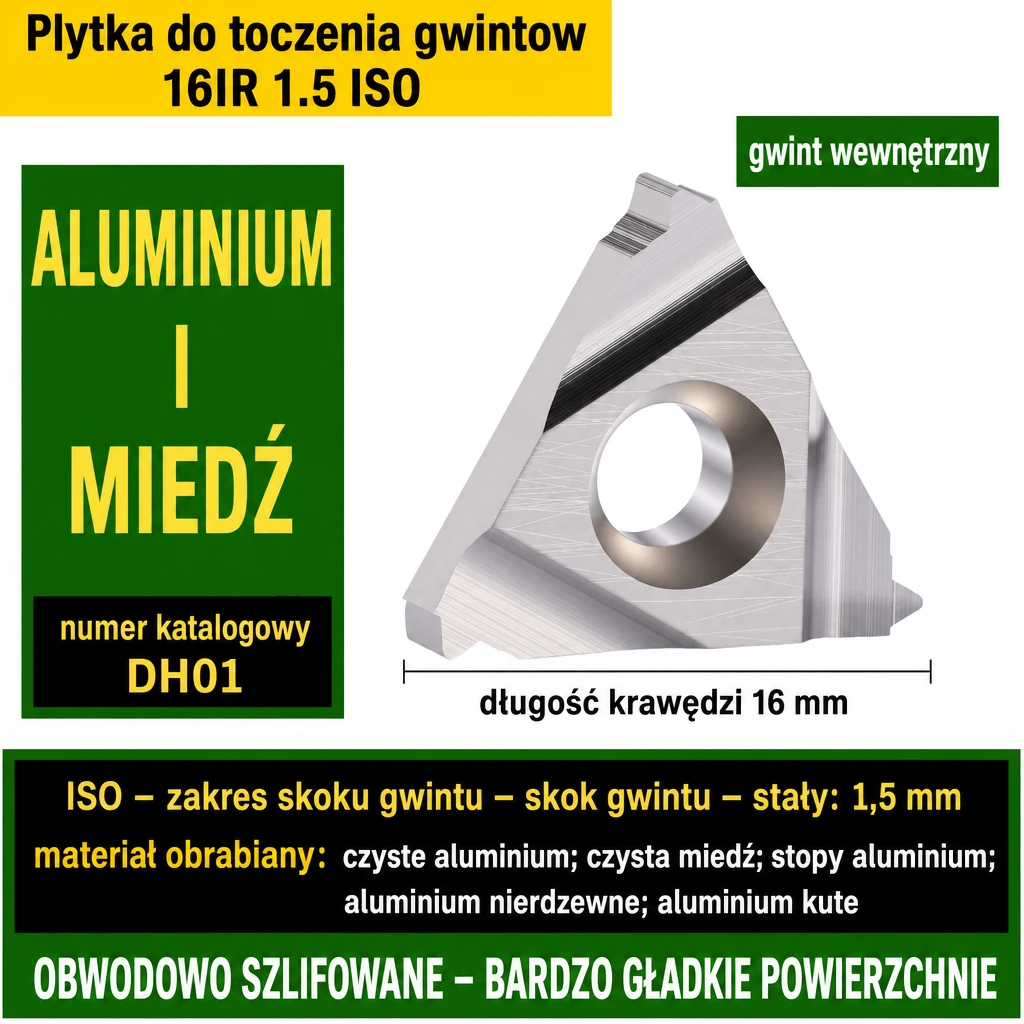

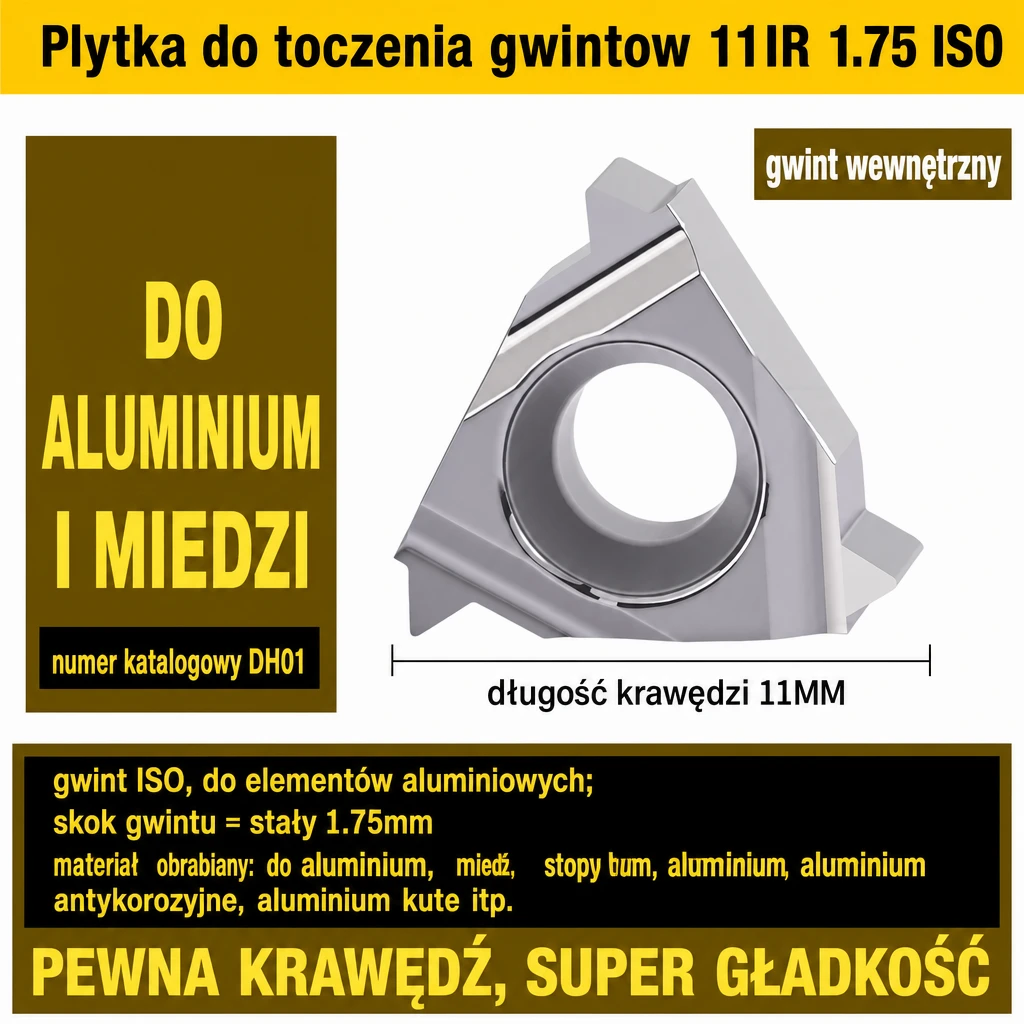

| DH01 | srebrna | aluminium, miedź, stopy Al, krawędź polerowana |
Profil pełny i częściowy

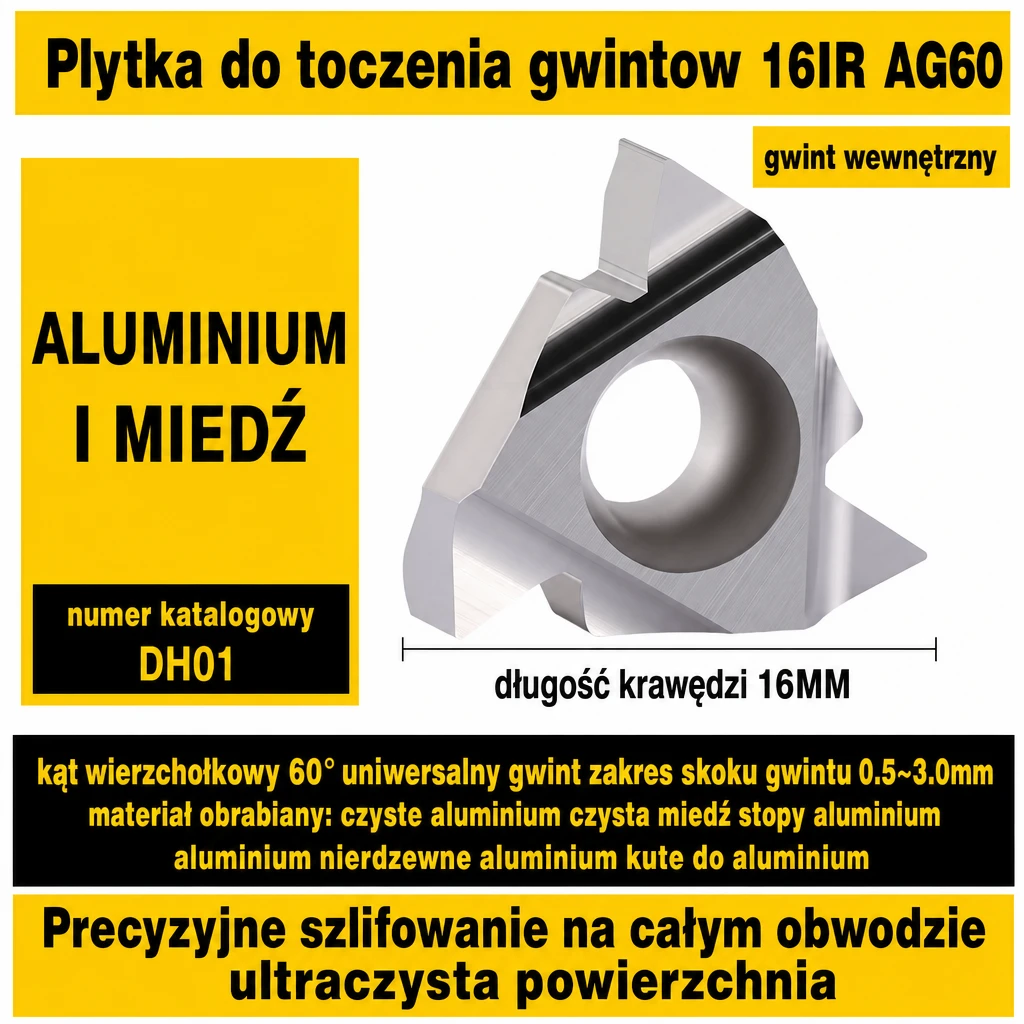

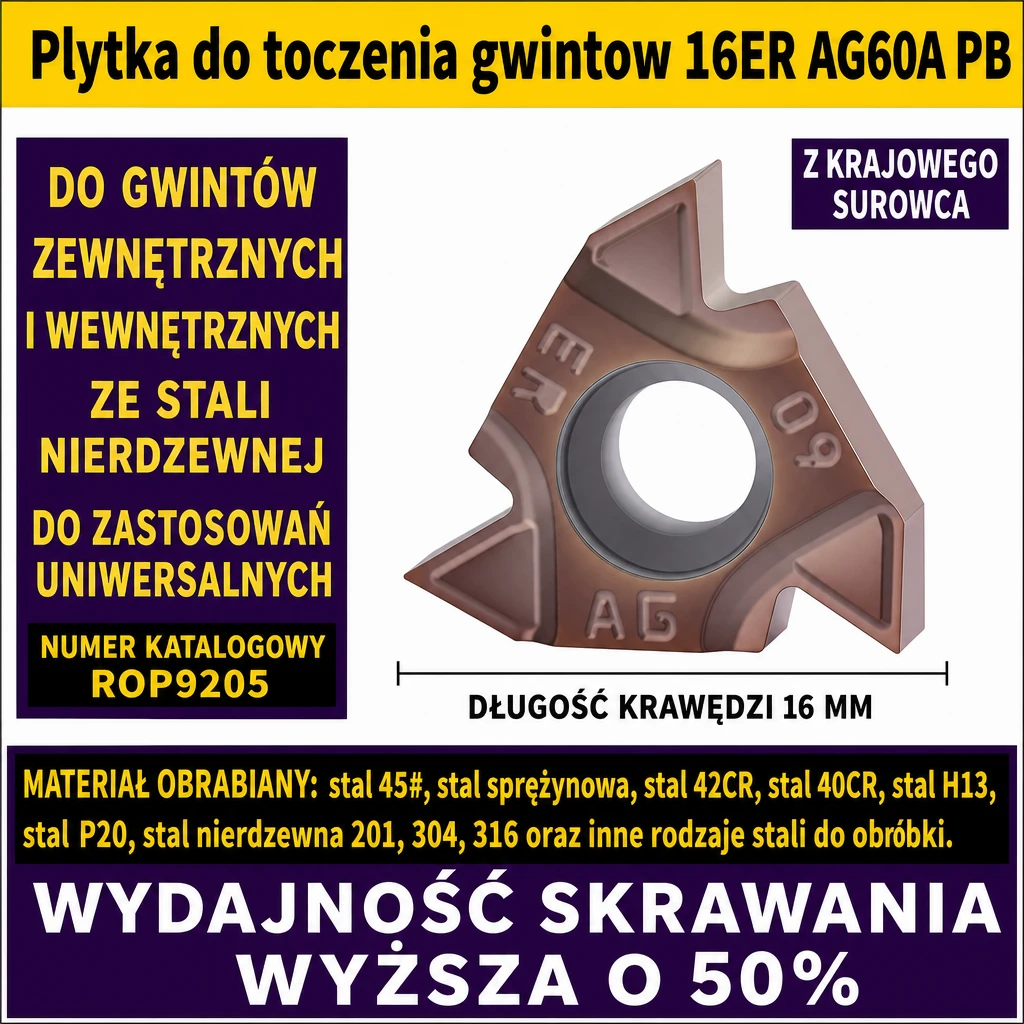

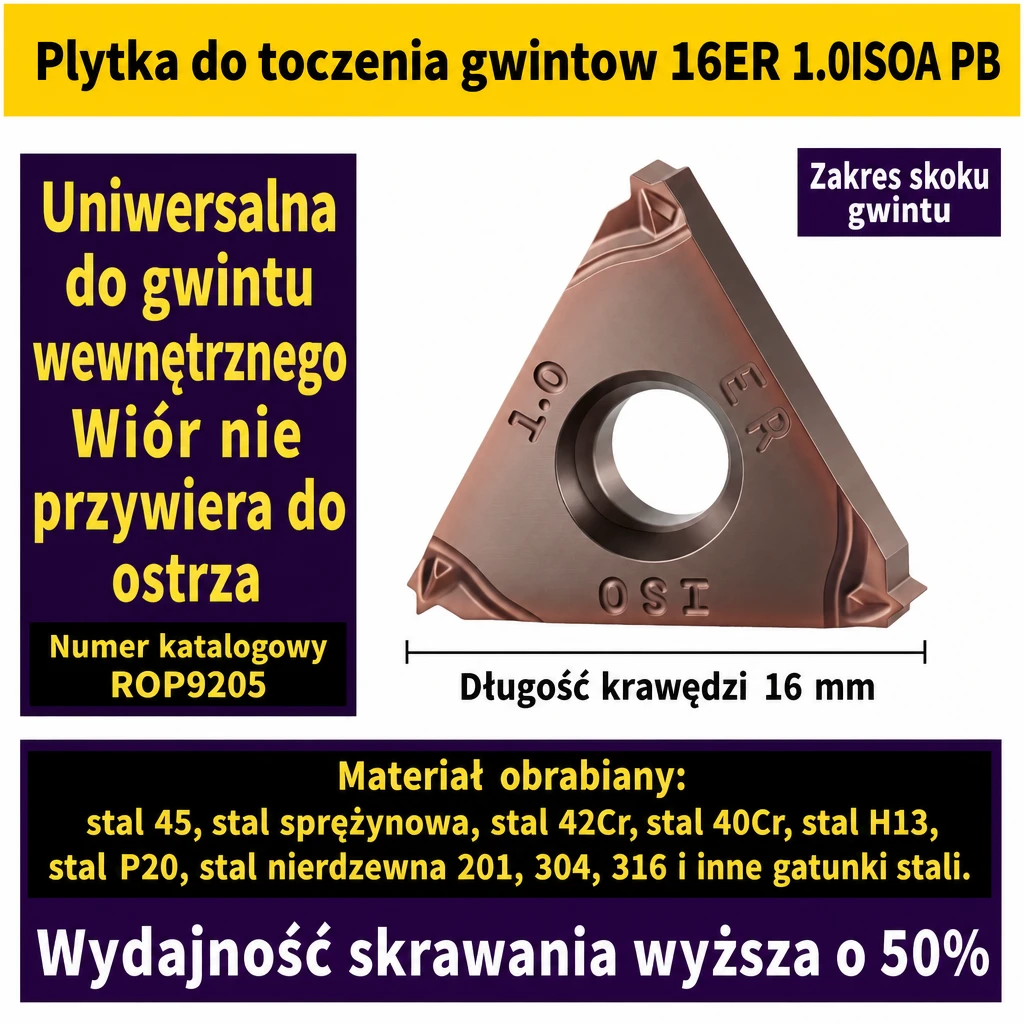

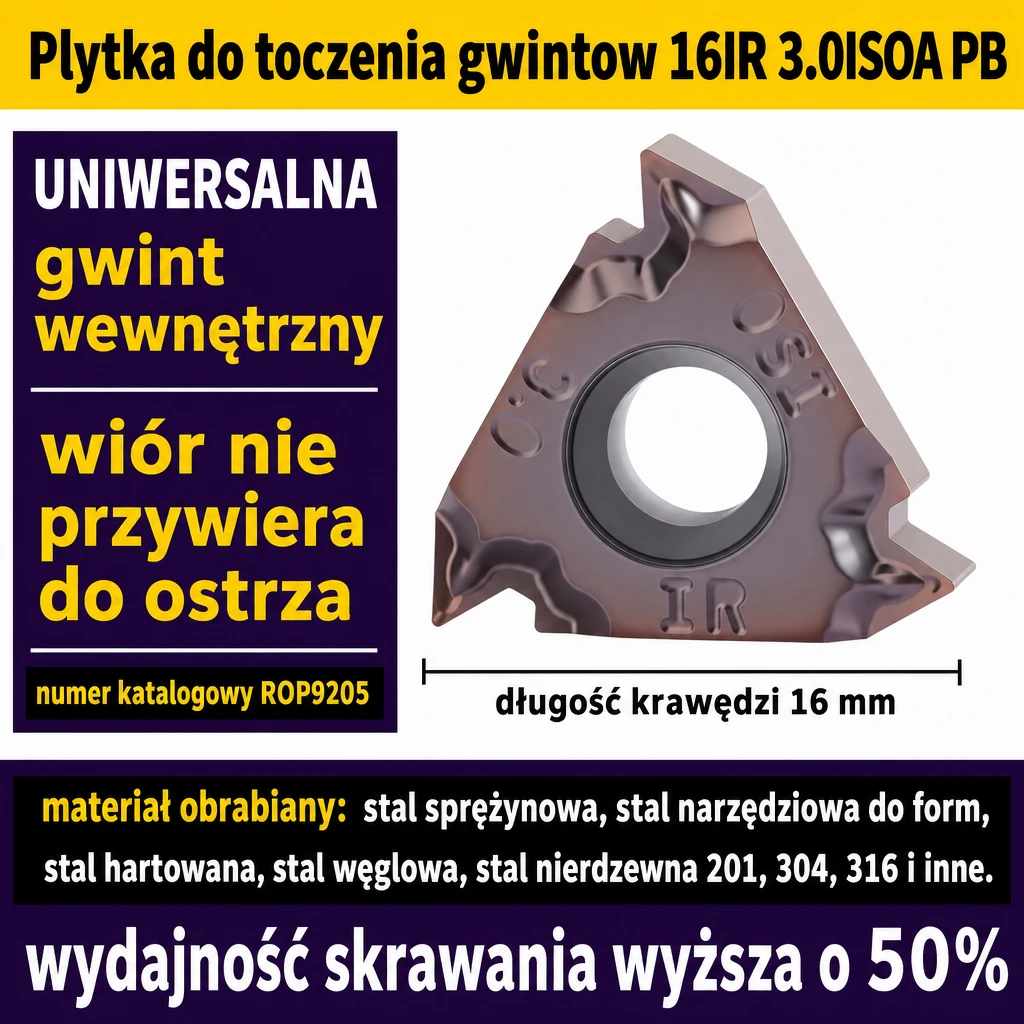

Pełny profil (AG) kształtuje cały zarys gwintu wraz z wierzchołkiem dla konkretnego skoku, wymaga mniejszej liczby przejść i daje wyższą wydajność. Profil częściowy (A) jest uniwersalny dla zakresu skoków, ale wymaga wstępnego przygotowania średnicy pod gwint.

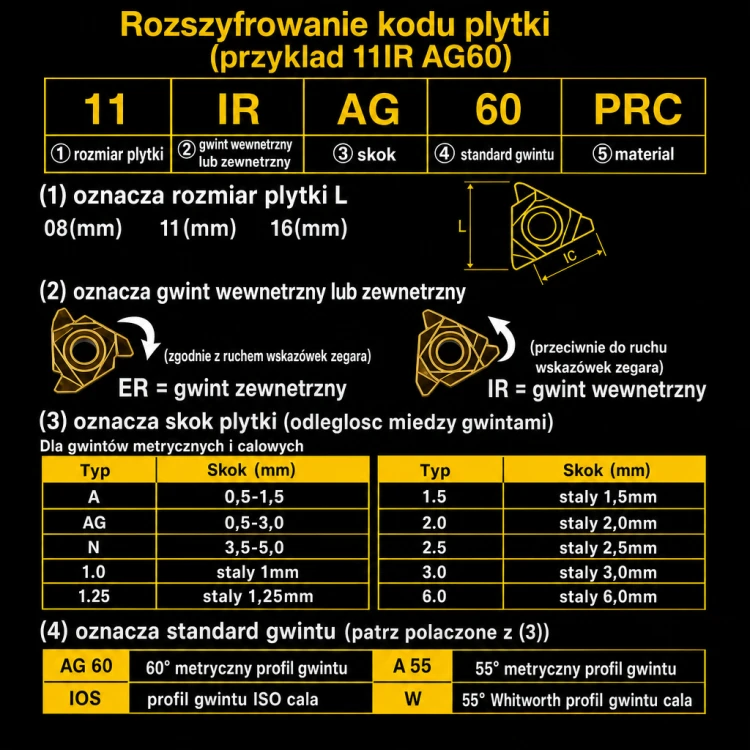

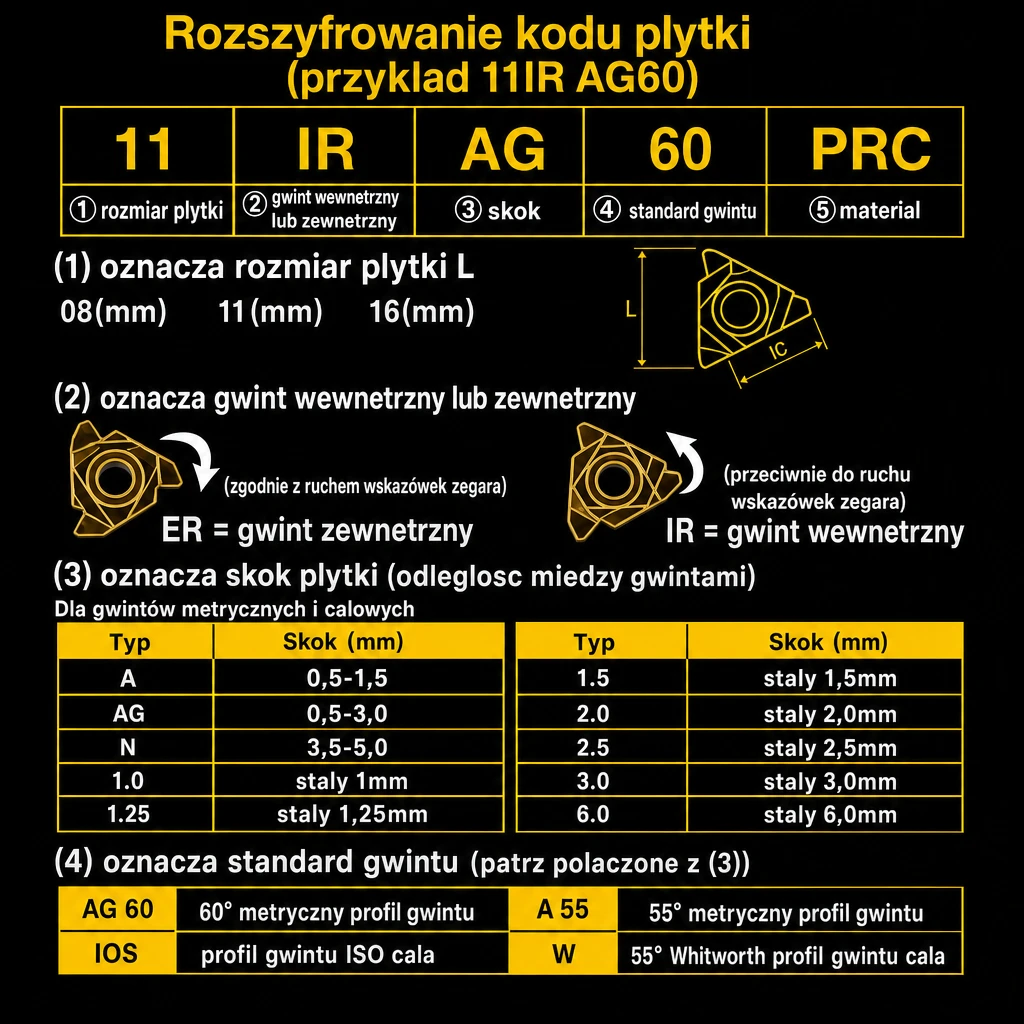

Oznaczenia kodu
Kod czyta się: rozmiar płytki (mm) · ER zewnętrzny lub IR wewnętrzny · profil i skok · standard gwintu · gatunek. Szczegóły na grafice „Oznaczenia kodu".
FAQ
Czym różni się płytka ER od IR?
ER toczy gwint zewnętrzny (na wałku), IR gwint wewnętrzny (w otworze lub nakrętce).
Jak dobrać płytkę do mojego gwintu?
Według: rozmiaru płytki (skok decyduje), profilu i skoku, standardu (ISO metryczny, UN calowy, Whitworth 55°, NPT/BSPT rurowy) oraz gatunku dobranego do materiału.
Co oznacza pełny profil (AG), a co częściowy (A)?
AG kształtuje cały zarys z wierzchołkiem dla danego skoku (mniej przejść). A jest uniwersalny dla zakresu skoków, ale wierzchołek trzeba przygotować przed gwintowaniem.
Jaką oprawkę kupić?

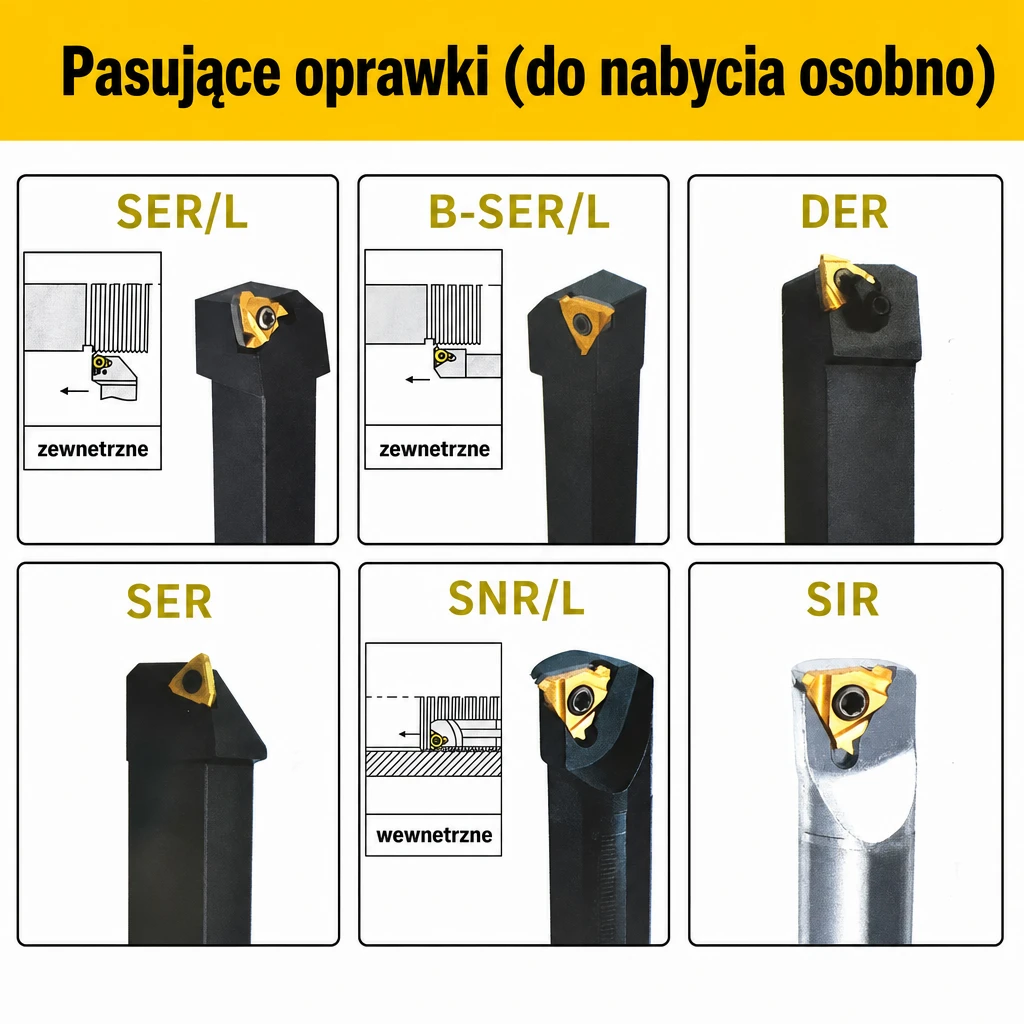

Do gwintów zewnętrznych oprawki SER/SEL, do wewnętrznych SNR/SNL/SIR, dobrane do rozmiaru płytki. Patrz grafika „Pasujące oprawki".
Który gatunek do nierdzewki, hartowanej, aluminium?
Nierdzewka – BM8818, stal hartowana – MP7120, aluminium i miedź – DH01, stal i formy – BP8018.
Czy pasują do oprawek innych marek?
Tak. To standard ISO – płytki pasują do typowych oprawek na wkładki gwintujące 11 i 16 mm.
Ile przejść potrzeba?
Zależy od skoku, materiału i metody wcinania. Pełny profil wymaga mniej przejść niż częściowy.
