Tuleja zaciskowa szczelna ER16 ER20 ER25 ER32 ER40 - klasa AA ≤ 0,008, wyższa dokładność

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 55,00 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz ER16-3 ER16-4 ER16-5 ER16-6 ER16-7 ER16-8 ER16-9 ER16-10 ER20-4 ER20-5 ER20-6 ER20-7 ER20-8 ER20-9 ER20-10 ER20-11 ER20-12 ER20-13 ER25-3 ER25-4 ER25-5 ER25-6 ER25-7 ER25-8 ER25-9 ER25-10 ER25-11 ER25-12 ER25-13 ER25-14 ER25-15 ER25-16 ER32-3 ER32-4 ER32-5 ER32-6 ER32-7 ER32-8 ER32-9 ER32-10 ER32-11 ER32-12 ER32-13 ER32-14 ER32-15 ER32-16 ER32-17 ER32-18 ER32-19 ER32-20 ER40-4 ER40-5 ER40-6 ER40-7 ER40-8 ER40-9 ER40-10 ER40-11 ER40-12 ER40-13 ER40-14 ER40-15 ER40-16 ER40-17 ER40-18 ER40-19 ER40-20 ER40-21 ER40-22 ER40-23 ER40-24 ER40-25
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Tuleja zaciskowa szczelna ER

ER16 · ER20 · ER25 · ER32 · ER40 | klasa AA | bicie ≤0,008 mm

Tuleja ze stali sprężynowej 65Mn, z uszczelnionymi nacięciami, do mocowania narzędzi z wewnętrznymi kanałami chłodziwa. Wybierz wielkość ER pasującą do oprawki oraz średnicę chwytu narzędzia.

1. Tuleja szczelna do chłodzenia przez narzędzie

Tuleja zaciskowa ER z uszczelnionymi nacięciami służy do mocowania narzędzi z wewnętrznymi kanałami chłodziwa. Uszczelnienie ogranicza wypływ chłodziwa przez nacięcia tulei i umożliwia jego doprowadzenie do kanałów narzędzia.

Chłodziwo jest podawane centralnie od strony oprawki. Dla tego sposobu chłodzenia potrzebne są narzędzie z kanałami oraz oprawka z odpowiednim doprowadzeniem chłodziwa. Sama tuleja nie tworzy kanałów w narzędziu.

2. Parametry techniczne

ParametrWykonanie
TypTuleja zaciskowa ER, szczelna
Wielkości ERER16, ER20, ER25, ER32, ER40
MateriałStal sprężynowa 65Mn
Klasa dokładnościAA
Bicie≤0,008 mm
UszczelnienieElastyczny materiał uszczelniający w nacięciach
Podawanie chłodziwaCentralne, do wewnętrznych kanałów narzędzia
Średnica mocowanego chwytuZgodnie z wybranym wariantem

3. Wymiary korpusów tulei

Wielkość ER określa rodzinę wymiarową tulei. Nie jest średnicą mocowanego chwytu. Poniższa tabela podaje średnicę zewnętrzną i długość korpusu każdej rodziny w tym wykonaniu. Wymiary wyrażono w milimetrach.

RodzinaŚrednica zewnętrznaDługość całkowita
ER16Ø17 mm28,5 mm
ER20Ø21 mm31,5 mm
ER25Ø26 mm34 mm
ER32Ø33 mm40 mm
ER40Ø41 mm46 mm

4. Dobór tulei do oprawki i chwytu

Najpierw wybierz wielkość ER zgodną z oprawką, a następnie średnicę chwytu mocowanego narzędzia. Średnica chwytu to wymiar walcowej części narzędzia zaciskanej w tulei. Jeśli średnica części skrawającej jest inna, do wyboru tulei przyjmij wymiar chwytu.

Sprawdź także sposób podawania chłodziwa w oprawce i narzędziu. Aby wykorzystać szczelne wykonanie do chłodzenia przez narzędzie, cały tor musi doprowadzać chłodziwo do jego kanałów.

Co sprawdzićCel doboru
Wielkość ERDopasowanie rodziny tulei do oprawki
Średnica chwytuDobór nominalnego otworu mocującego
Wymiary korpusuSprawdzenie średnicy zewnętrznej i długości tulei
Kanały i doprowadzenie chłodziwaZgodność układu do chłodzenia przez narzędzie

5. Jak czytać oznaczenie wariantu

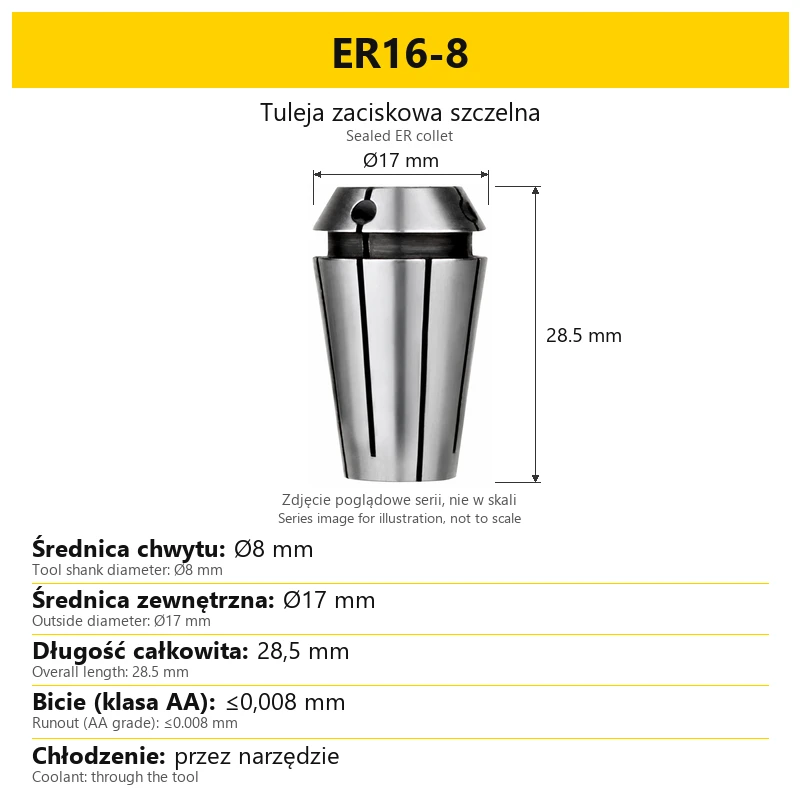

Nazwy wariantów mają postać ER–rozmiar chwytu, z numerem rodziny przy oznaczeniu ER. Przykładowo kod ER16-3 oznacza tuleję z rodziny ER16 do chwytu Ø3 mm.

Dla tego przykładu średnica zewnętrzna tulei wynosi Ø17 mm, a długość całkowita 28,5 mm. Są to trzy osobne wymiary: średnica chwytu, średnica korpusu oraz długość tulei. Dokładne wartości dla wybranego rozmiaru znajdziesz na karcie wariantu.

6. Dokładność i uszczelnienie

Tuleje mają klasę dokładności AA i bicie ≤0,008 mm. Wartość bicia opisuje dokładność tulei; nie jest zakresem zacisku ani dopuszczalną różnicą średnic narzędzia i otworu.

Nacięcia korpusu są uszczelnione elastycznym materiałem. To wykonanie umożliwia centralne prowadzenie chłodziwa do narzędzia przy zachowaniu zaciskowego działania tulei.

Oznaczenie lub cechaZnaczenie
AAKlasa dokładności tulei
≤0,008 mmBicie podane dla tulei
65MnGatunek stali sprężynowej korpusu
Uszczelnione nacięciaOgraniczenie wypływu chłodziwa przez nacięcia korpusu

7. Zawartość zamówienia i zdjęcia

Przedmiotem sprzedaży jest jedna tuleja zaciskowa szczelna w wybranym rozmiarze. Narzędzie skrawające, oprawka i nakrętka nie wchodzą w skład tej pozycji.

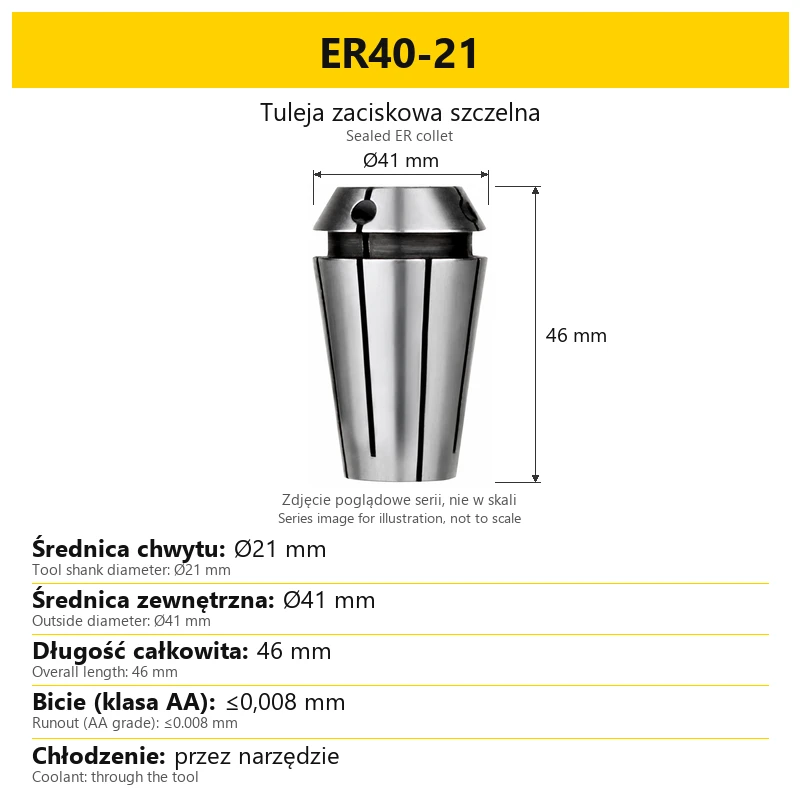

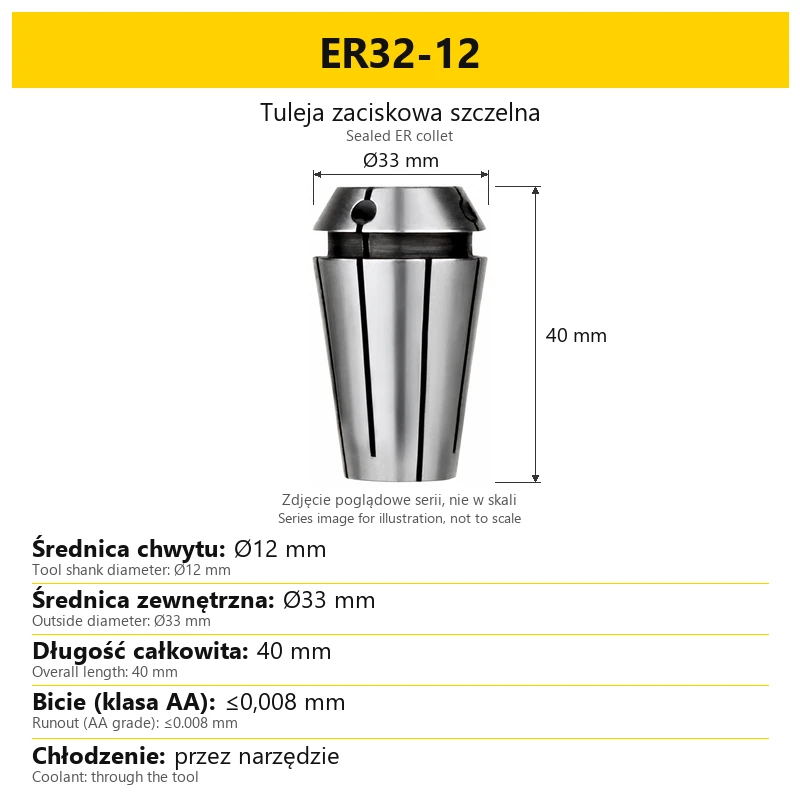

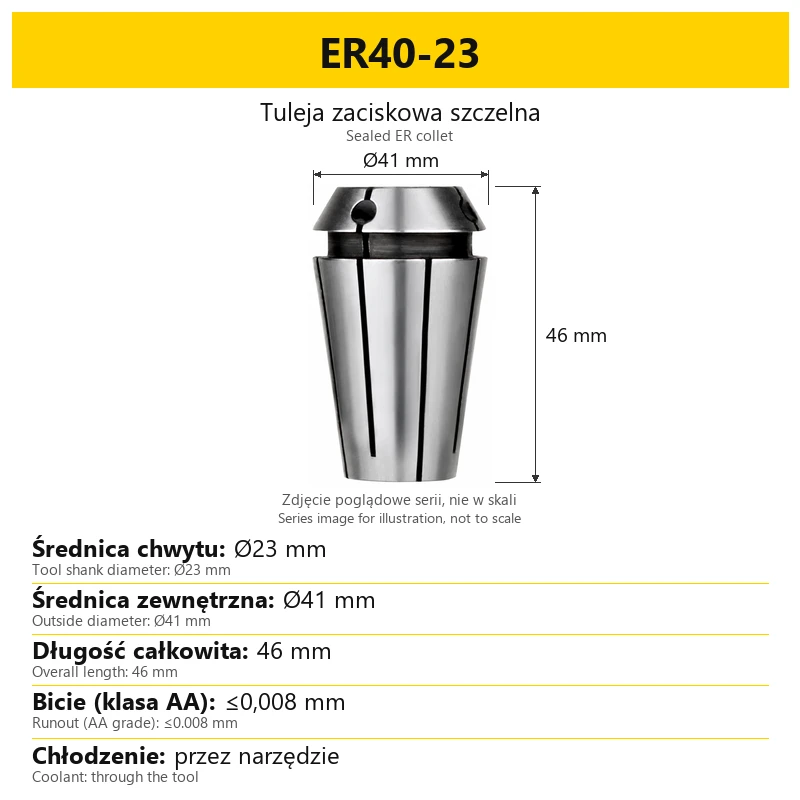

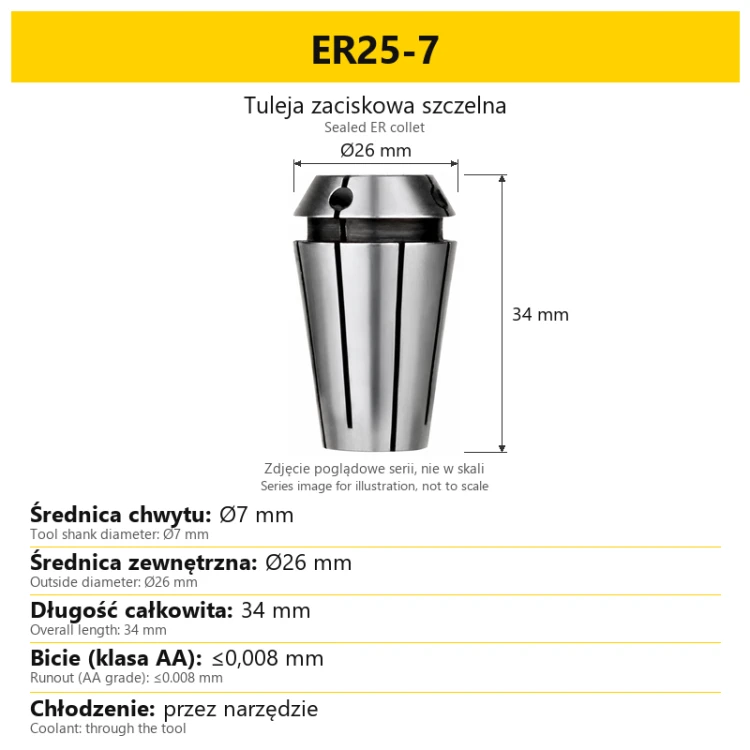

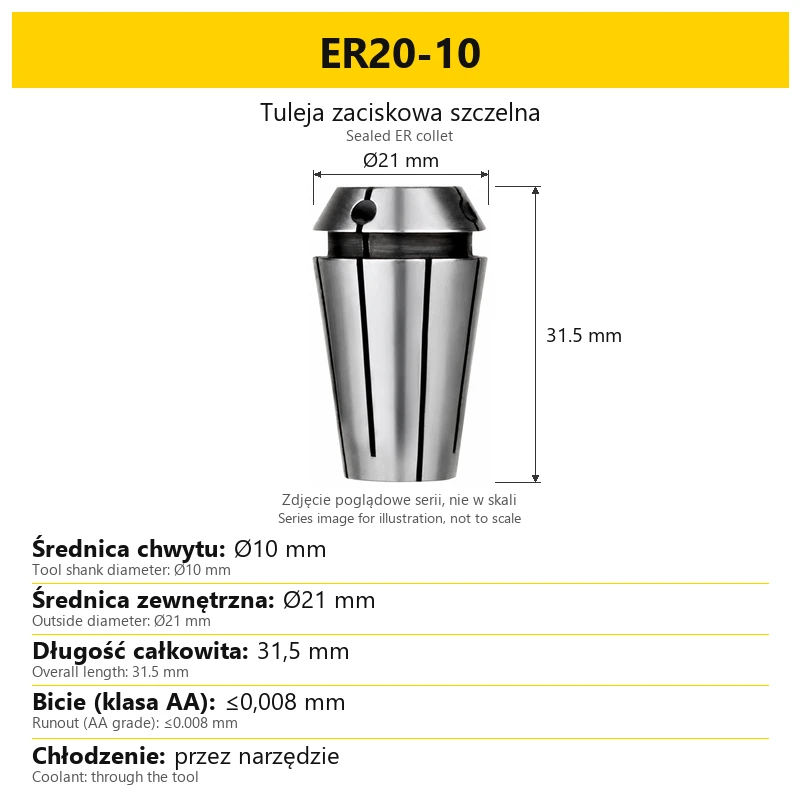

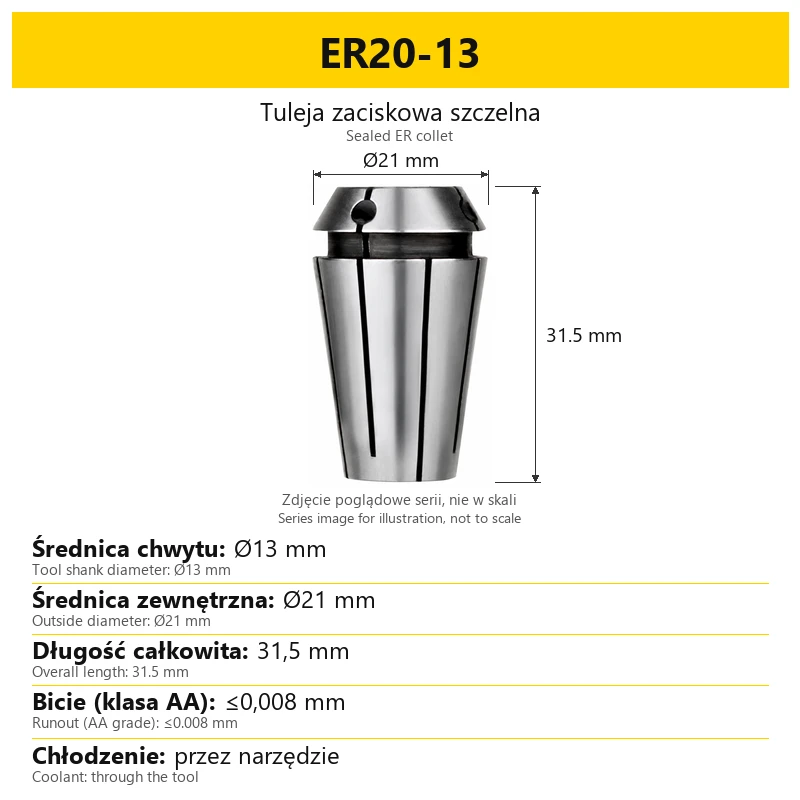

Zdjęcie na karcie jest poglądowym ujęciem serii i nie jest rysunkiem w skali. Przy doborze korzystaj z oznaczenia oraz wartości liczbowych właściwego wariantu. Fotografia zastosowania pokazuje sposób współpracy tulei z narzędziem.

8. Najczęstsze pytania

Czy ta tuleja służy do chłodzenia przez narzędzie?
Tak. Ma uszczelnione nacięcia, a chłodziwo jest doprowadzane centralnie do narzędzia z wewnętrznymi kanałami. Oprawka musi obsługiwać takie podawanie chłodziwa.

Czy ER16 oznacza otwór mocujący Ø16 mm?
Nie. ER16 to wielkość tulei. Średnicę mocowanego chwytu wskazuje liczba po łączniku, na przykład 3 oznacza Ø3 mm.

Czy klasa AA oznacza wielkość tulei?
Nie. AA określa klasę dokładności. Wielkość podaje oznaczenie ER, a średnicę chwytu liczba po łączniku.

Czy w komplecie jest wiertło lub oprawka?
Nie. Kupujesz jedną tuleję w wybranym rozmiarze. Narzędzie i oprawka widoczne na zdjęciu zastosowania służą do pokazania sposobu pracy.
