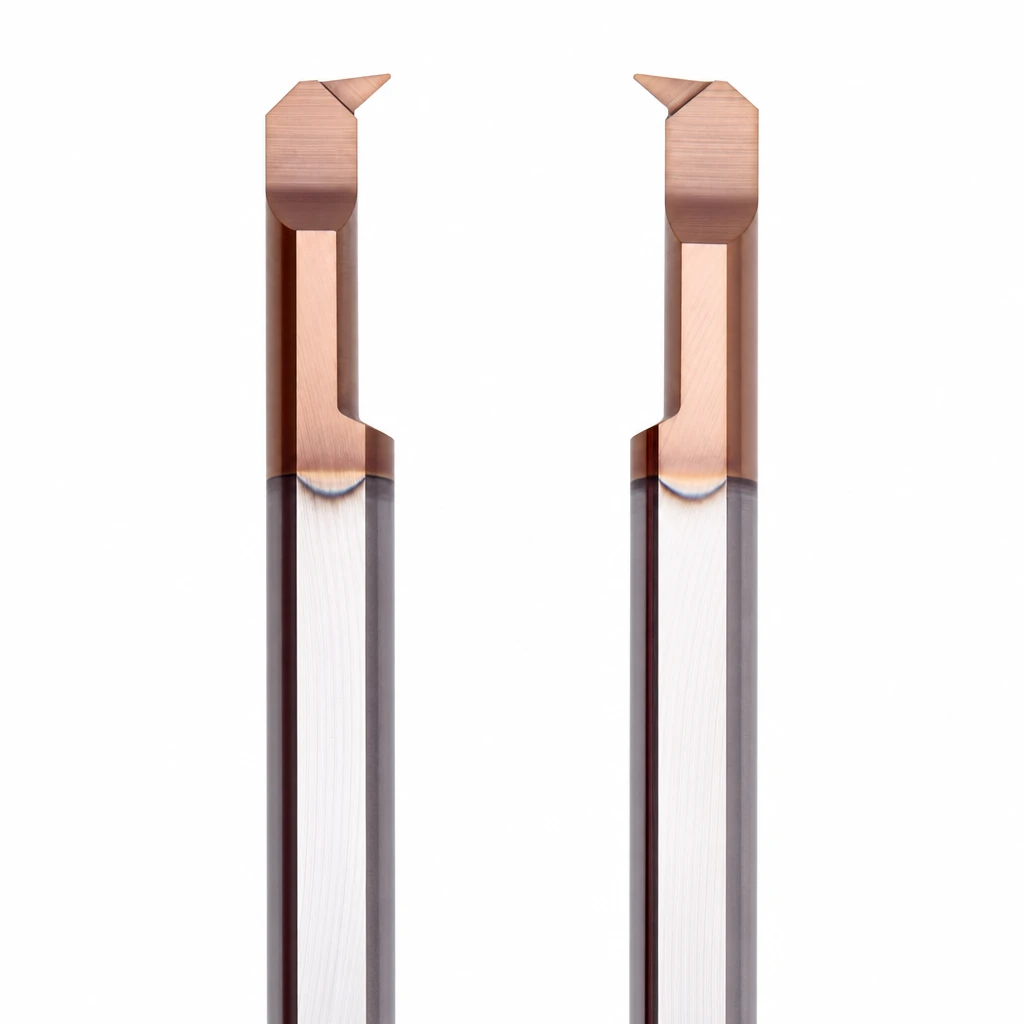

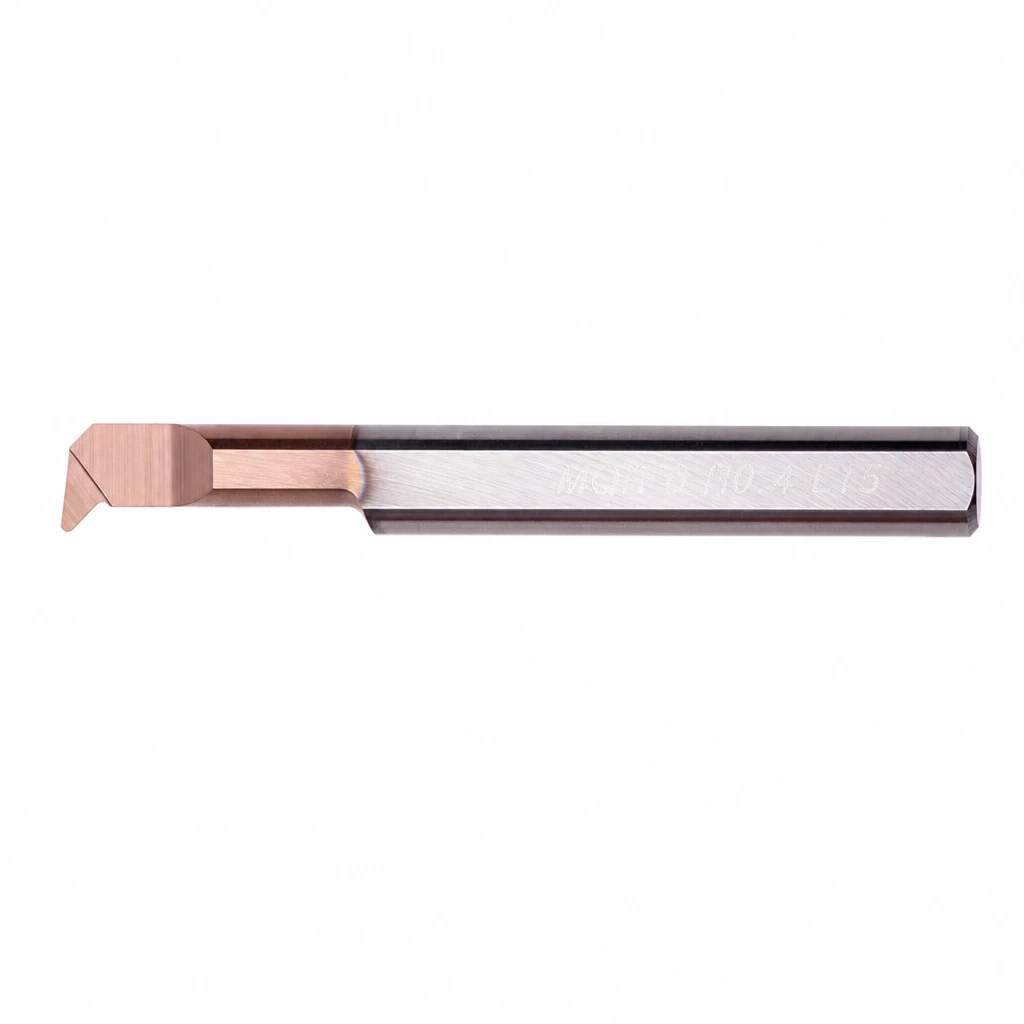

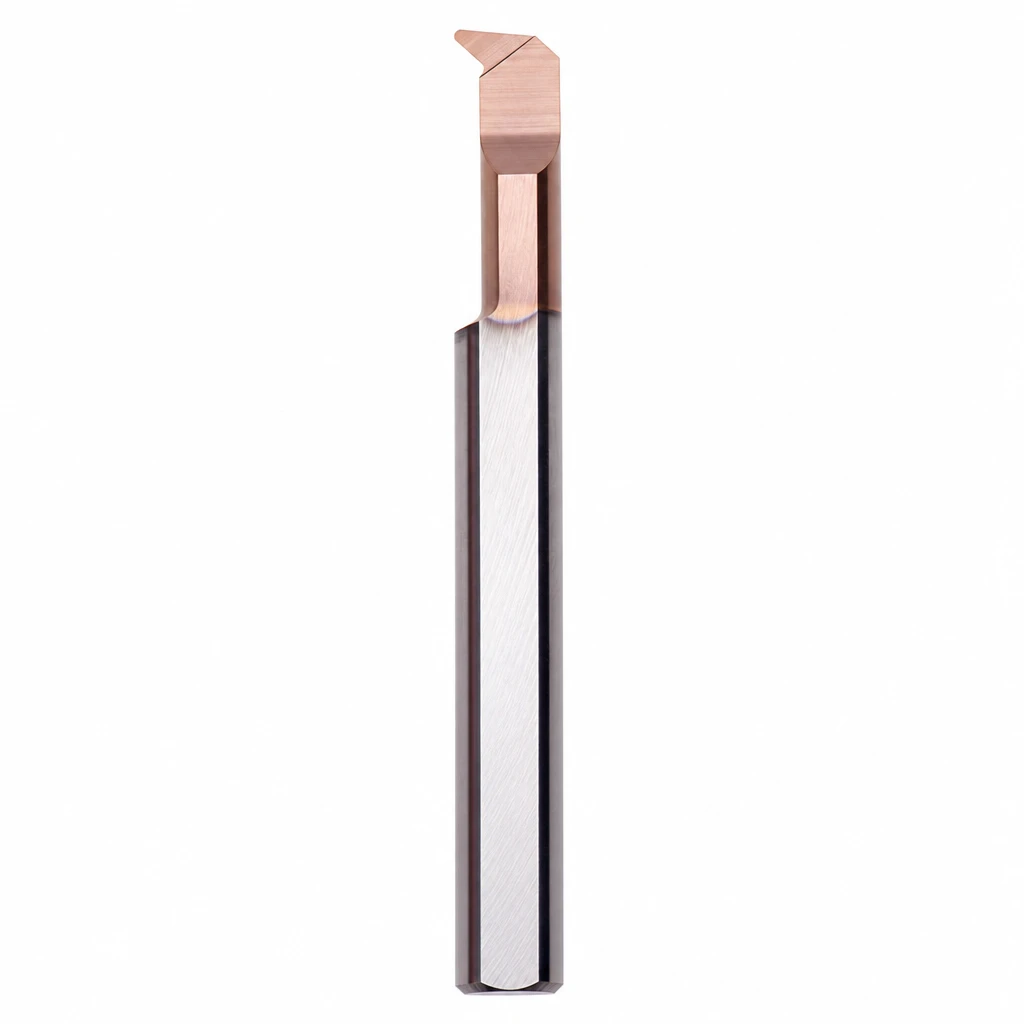

Wytaczak grzbietowy MQR VHM, mikronóż tokarski do rowków bocznych i grzbietów wewnętrznych

Kortools
Magazyn główny:
wybierz wariant aby wyswietlić dostępną ilość szt.
z VAT bez VAT
Cena 49,20 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

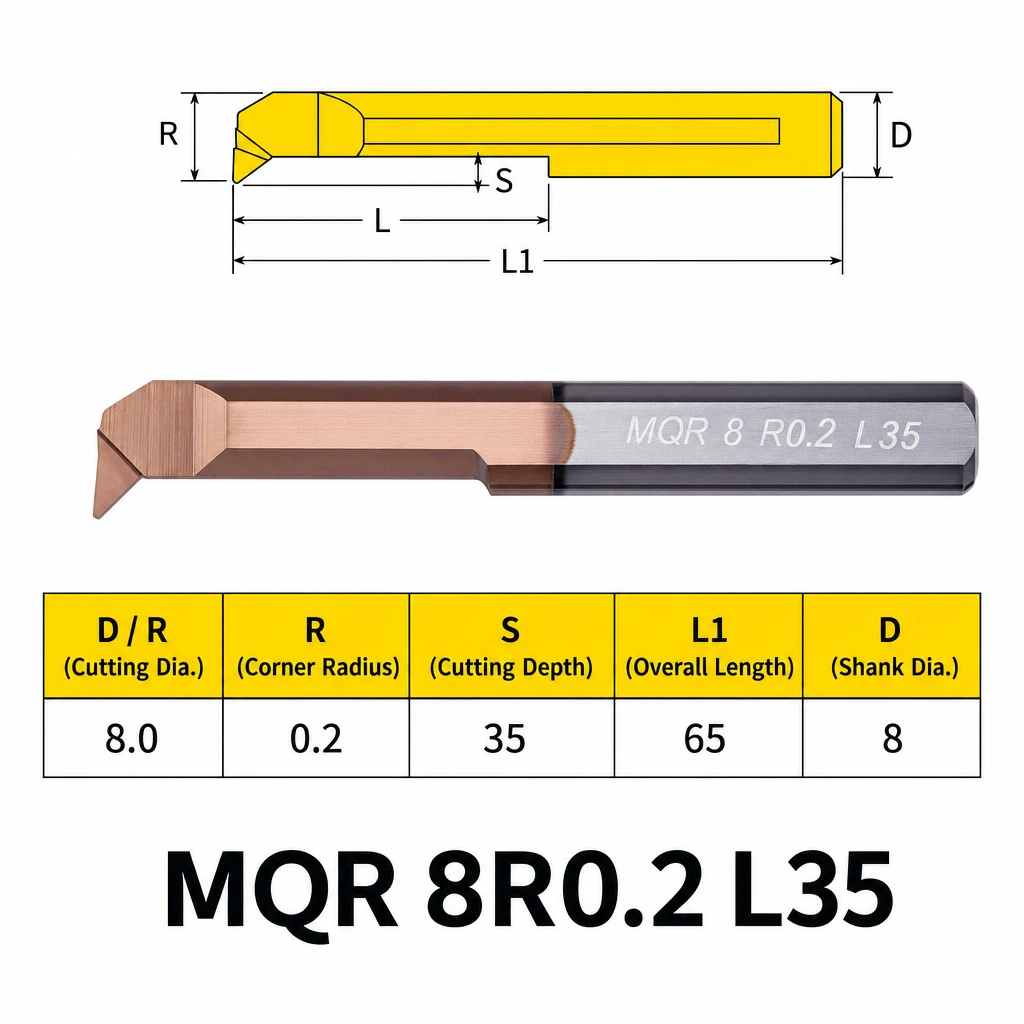

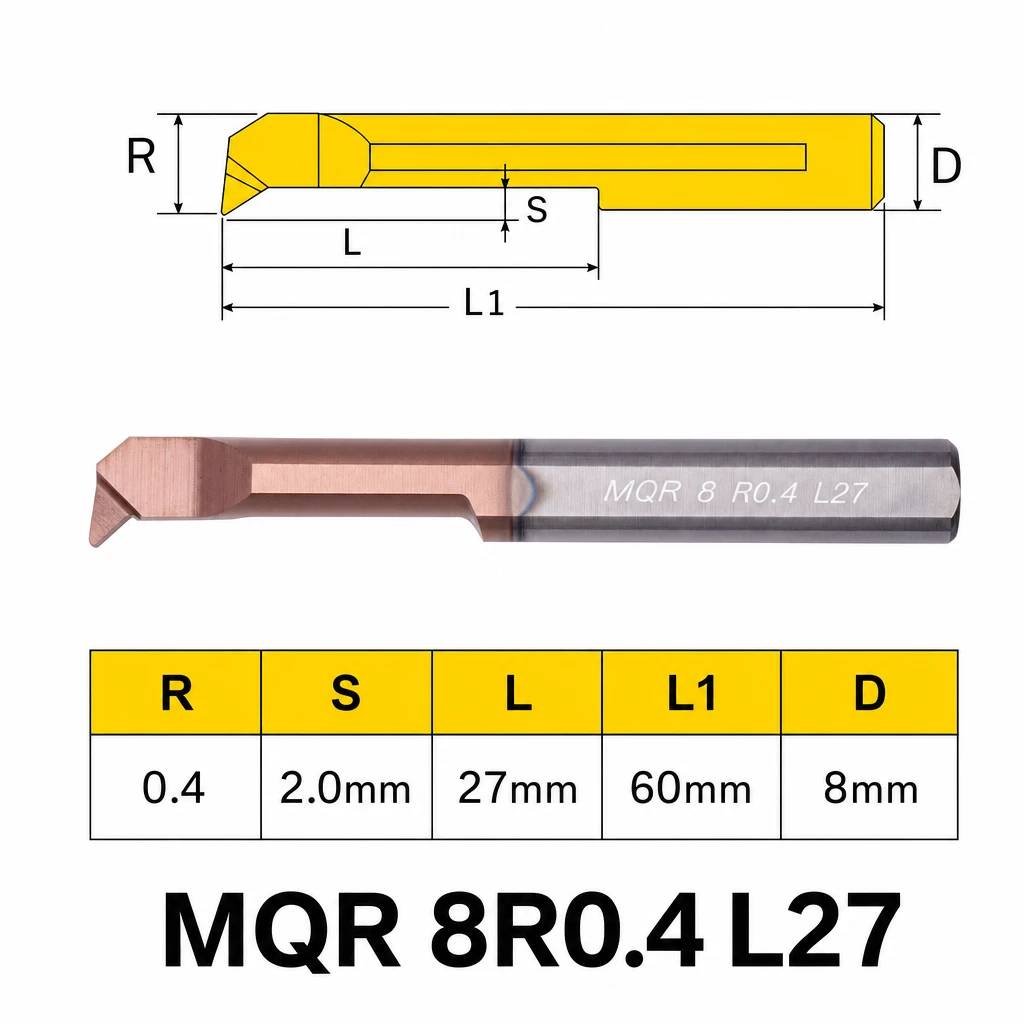

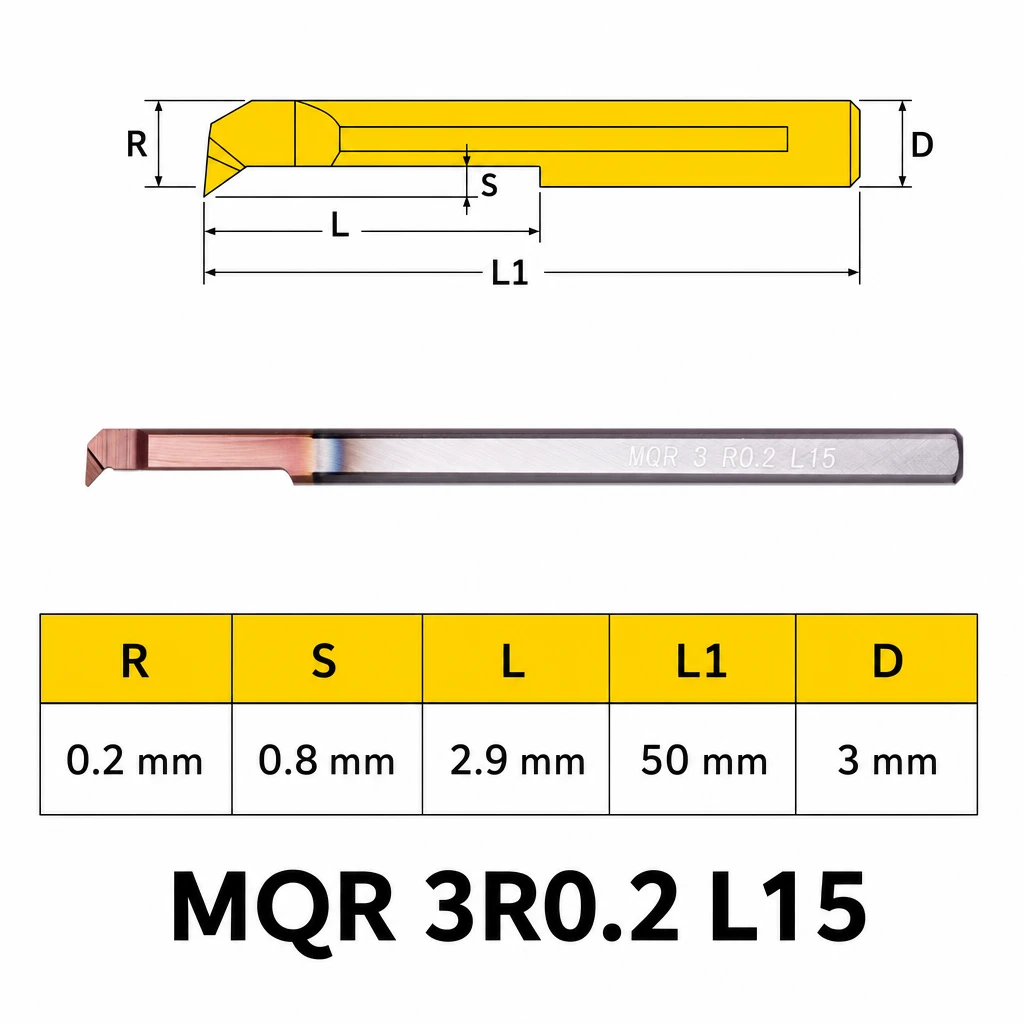

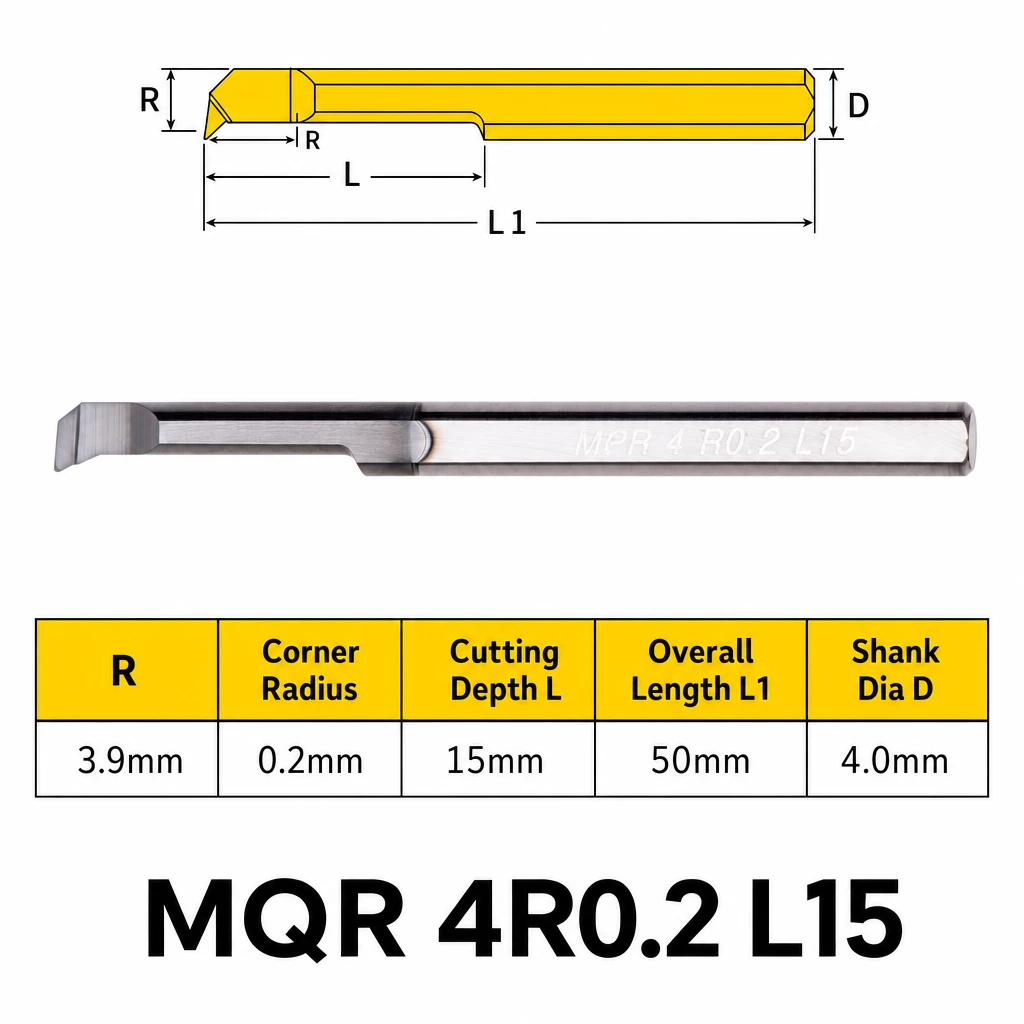

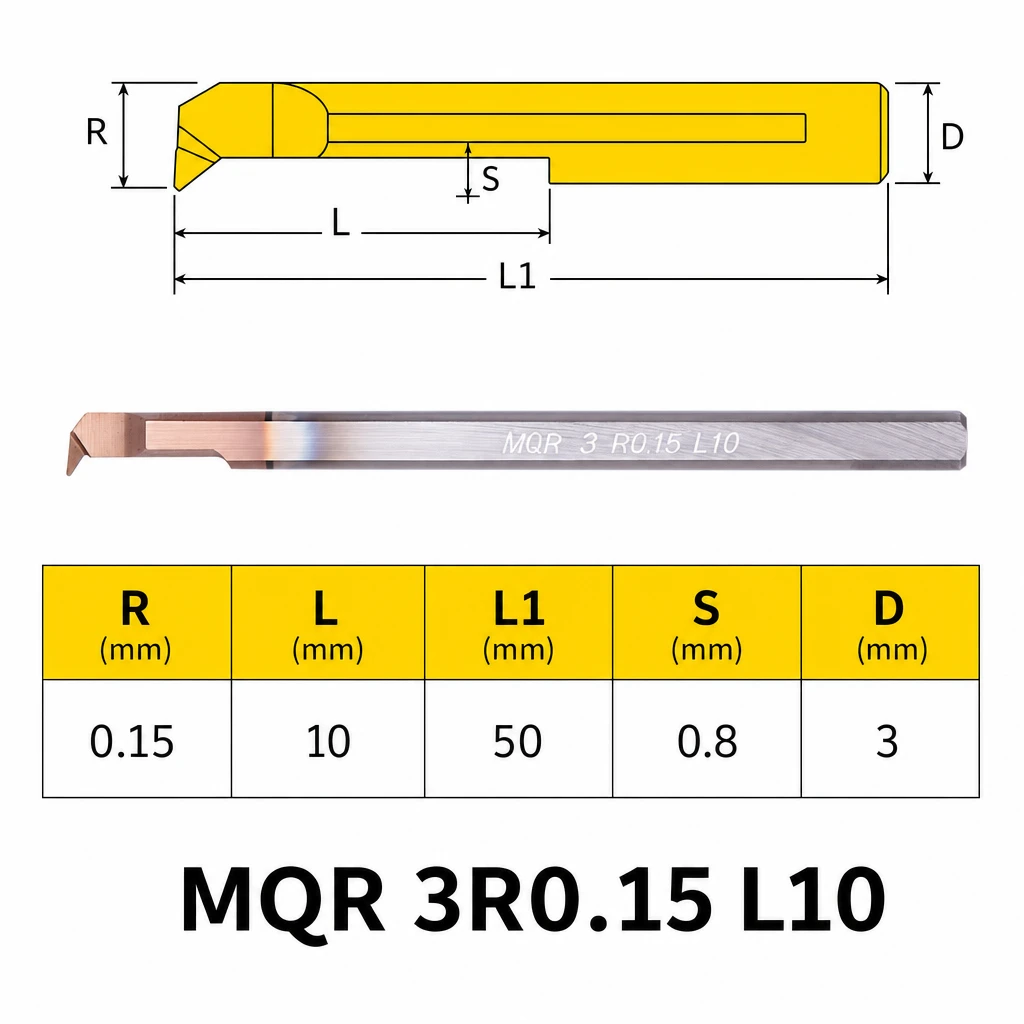

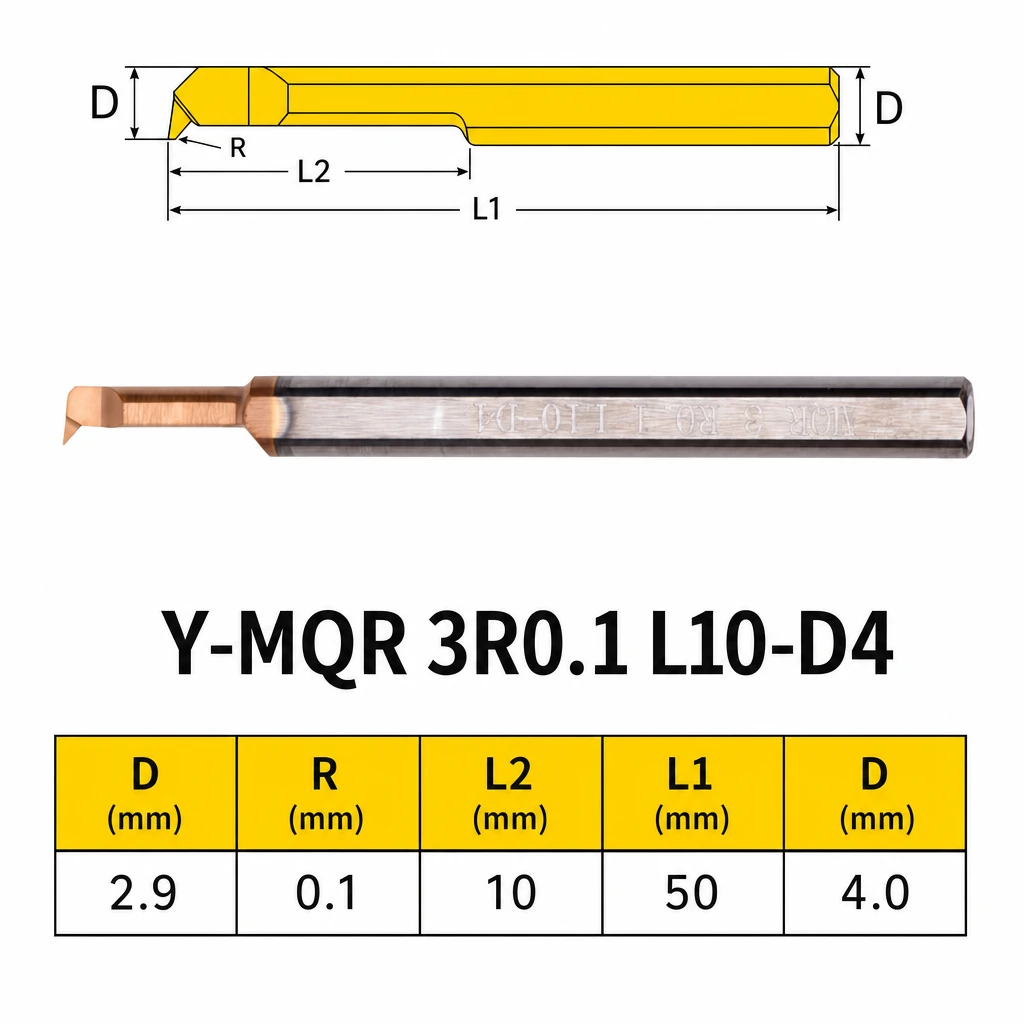

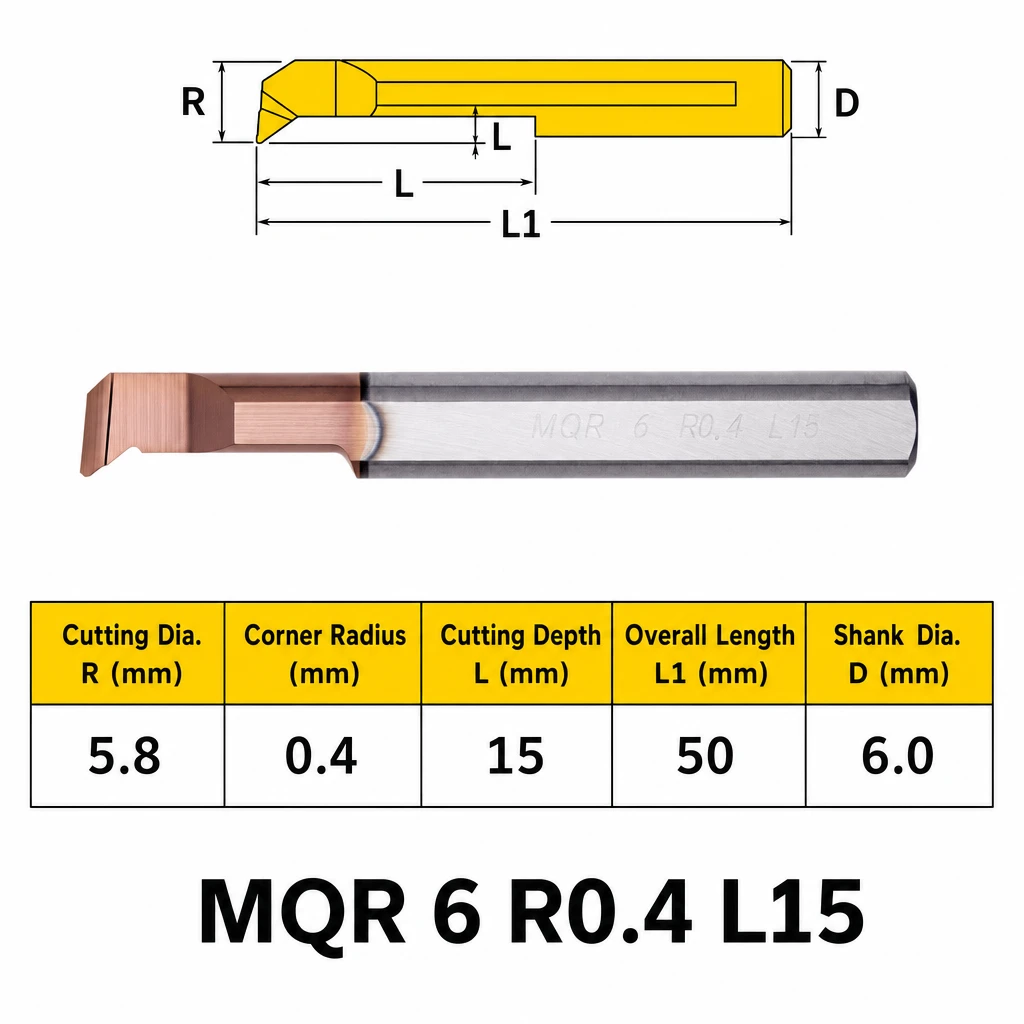

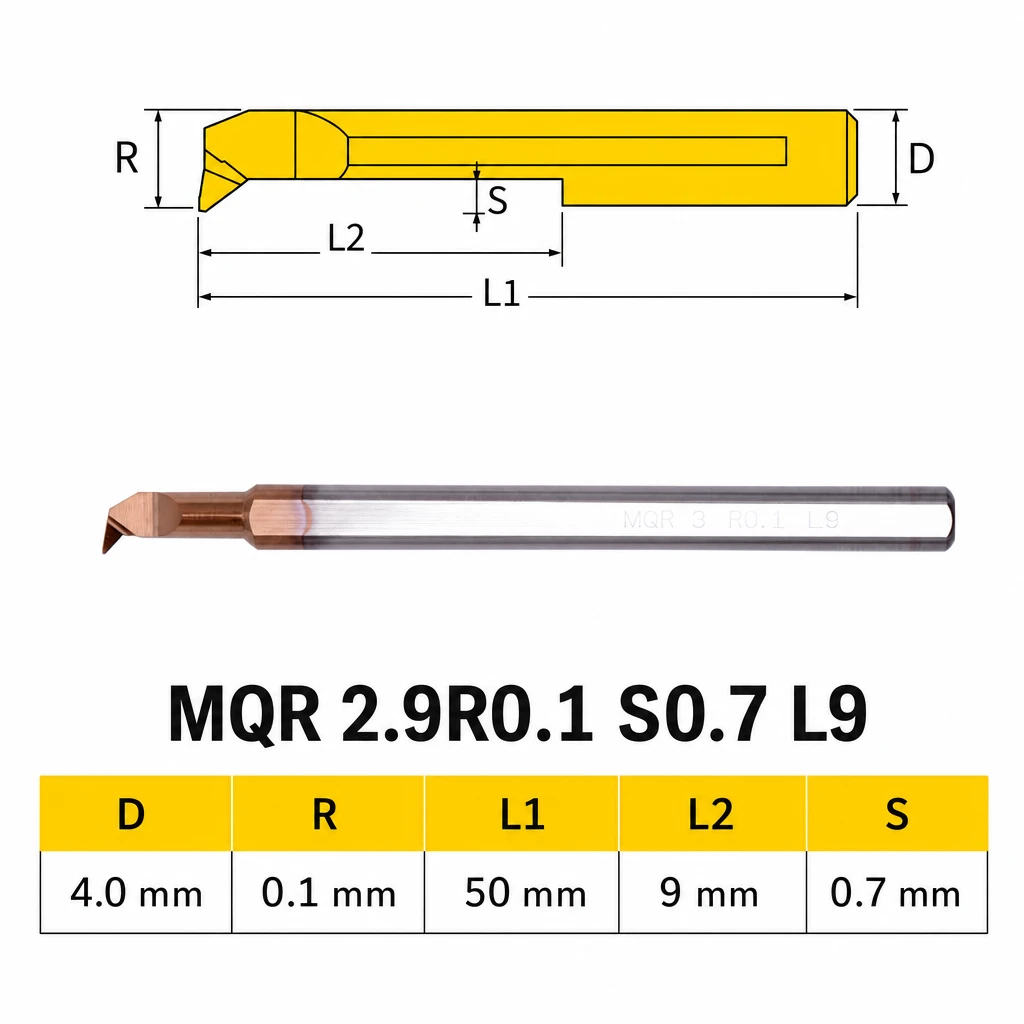

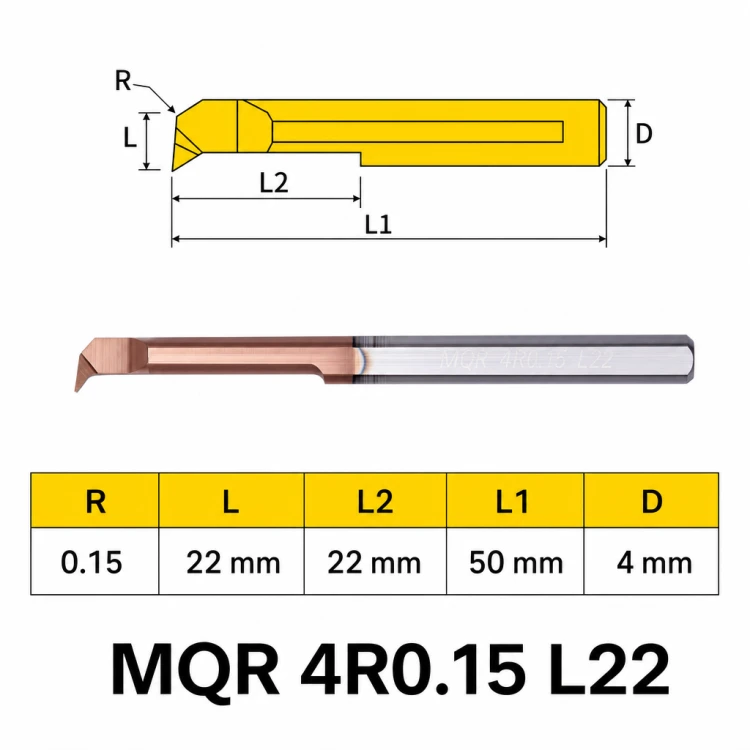

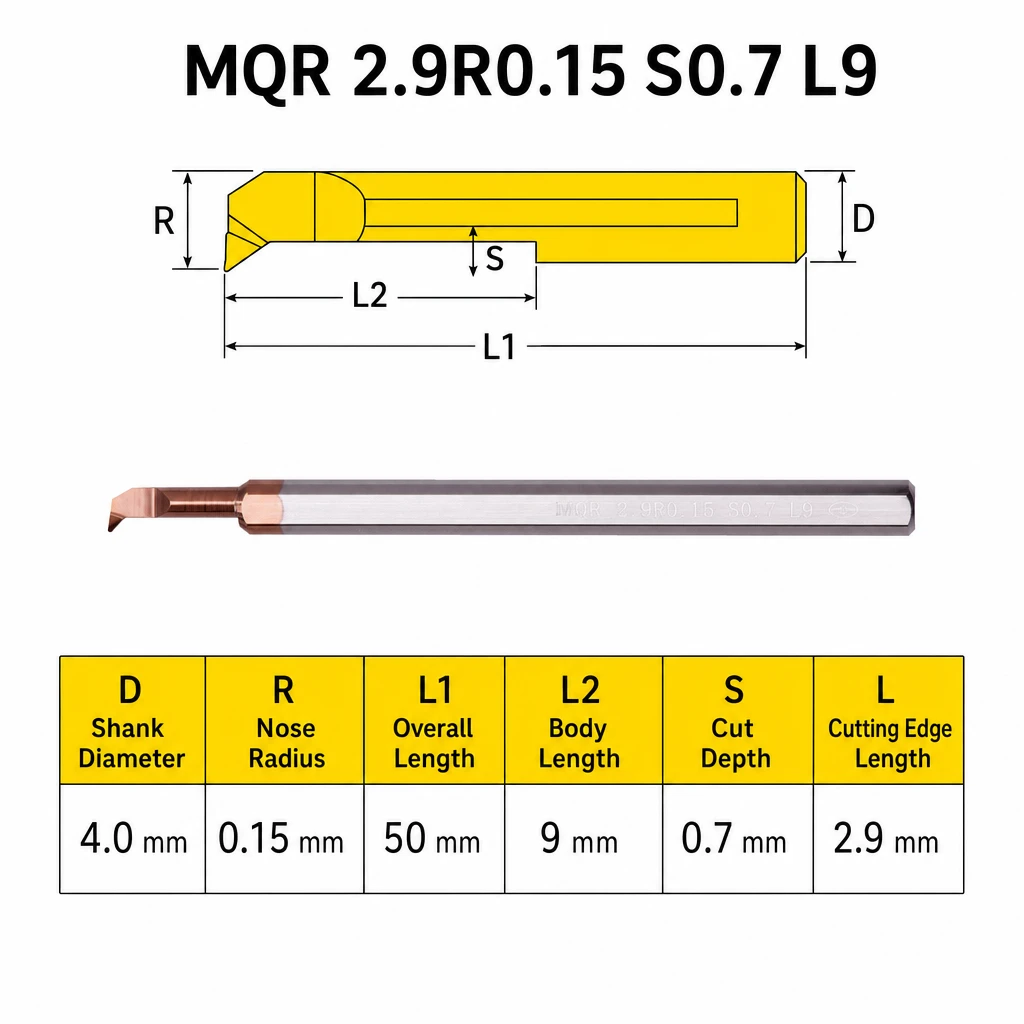

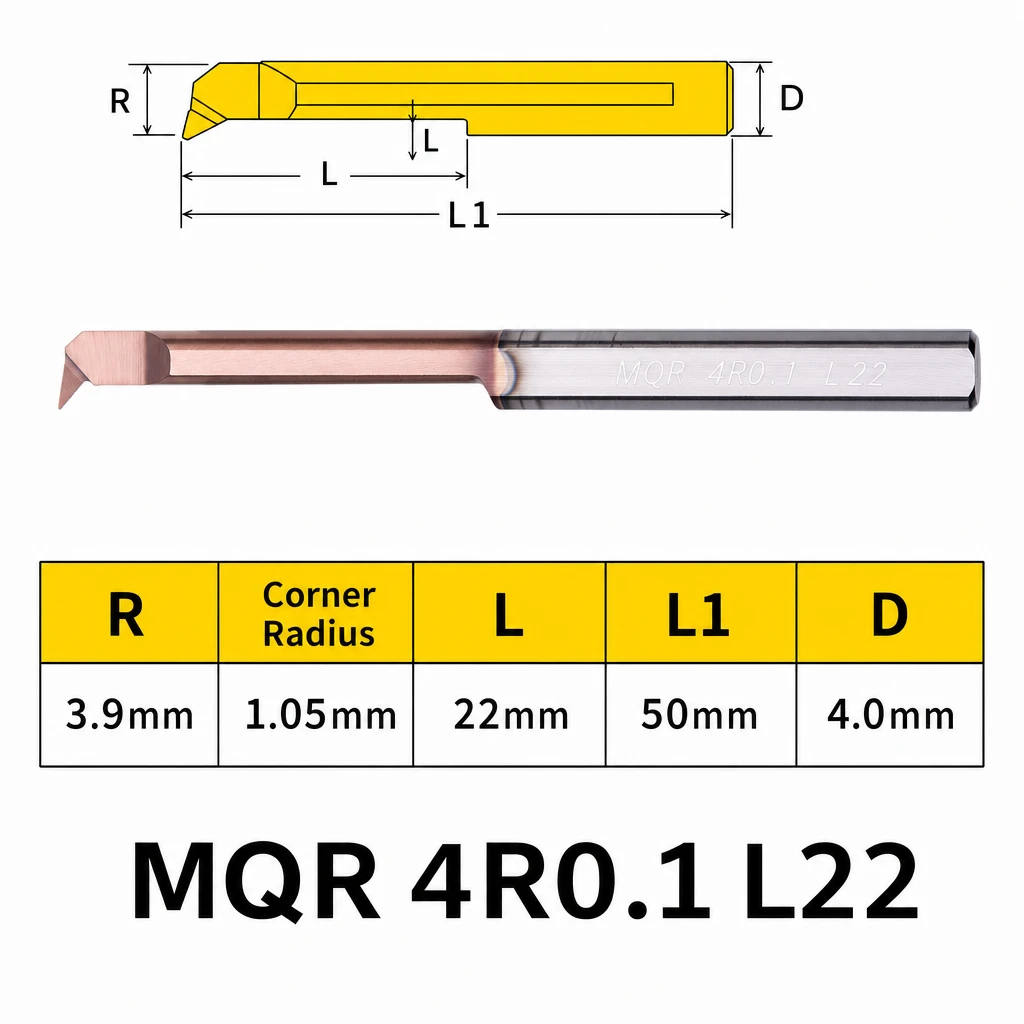

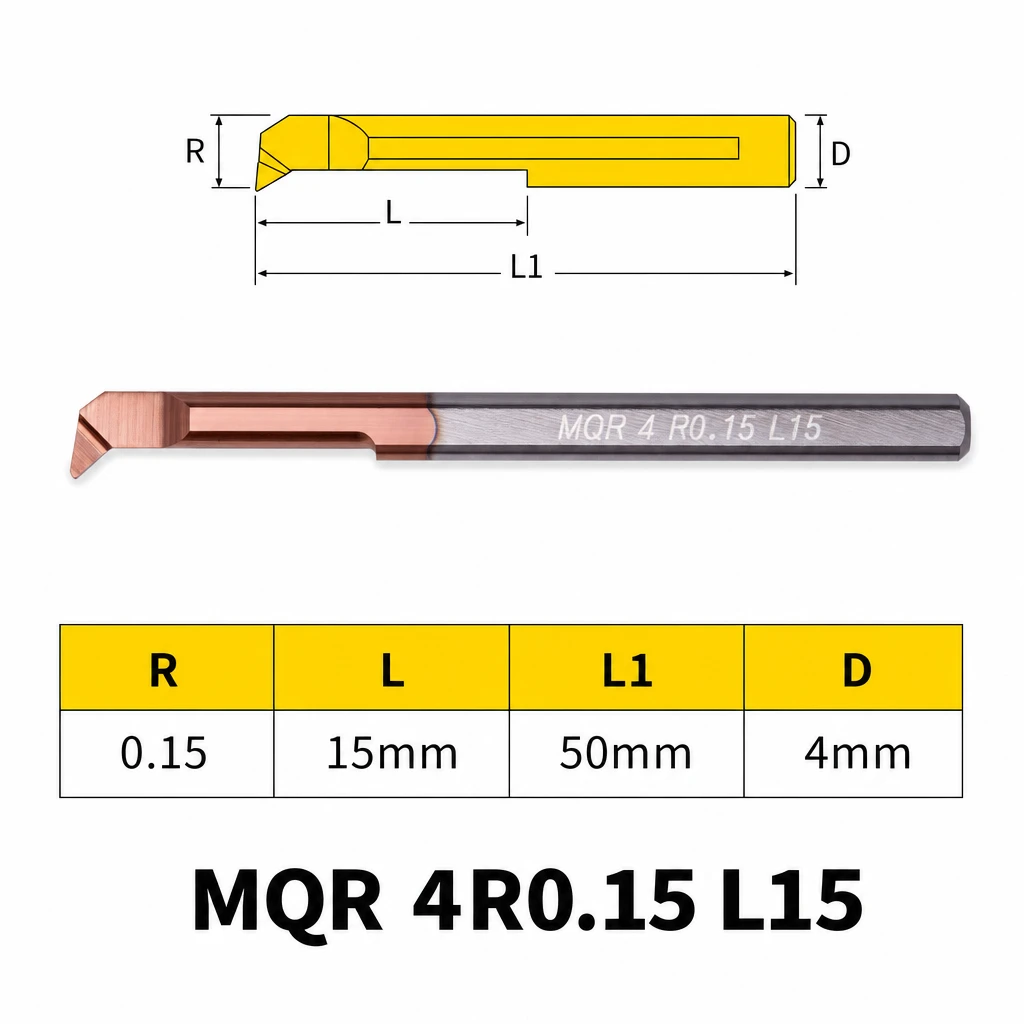

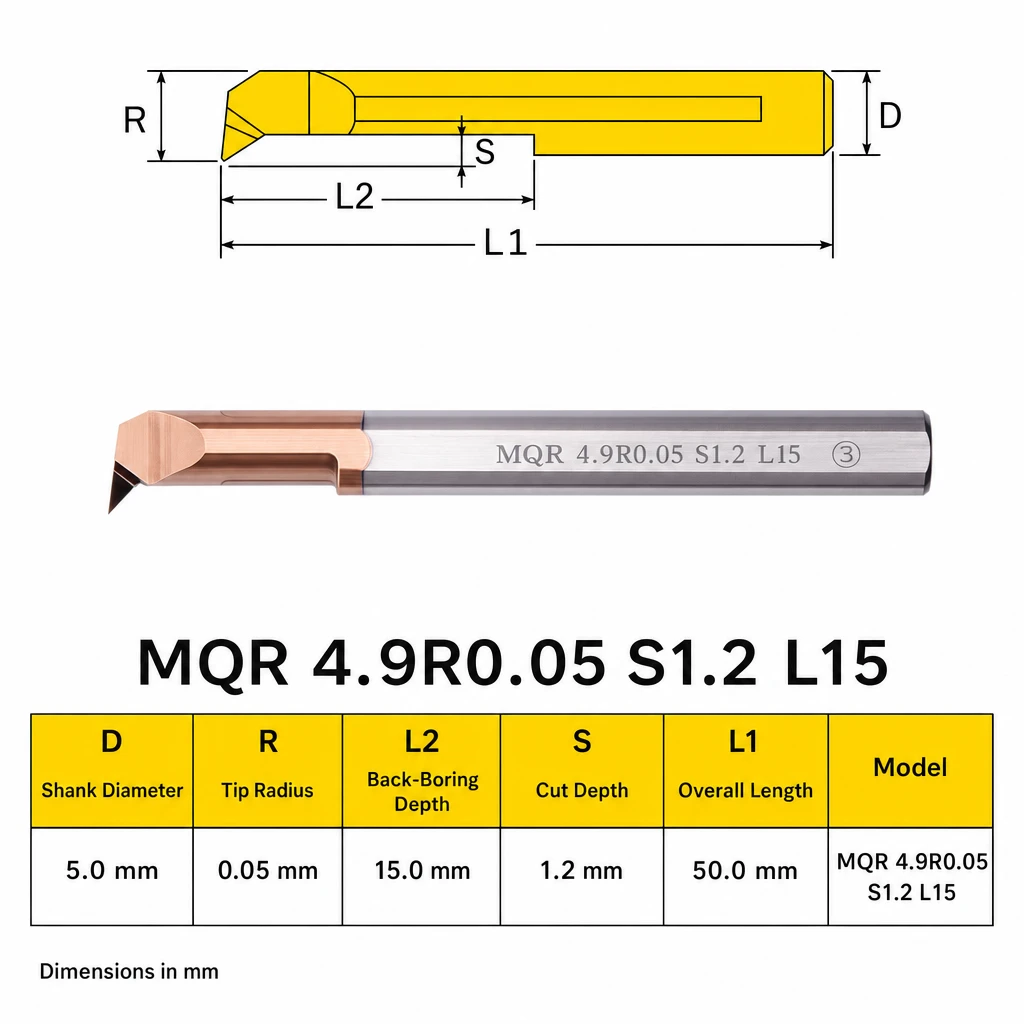

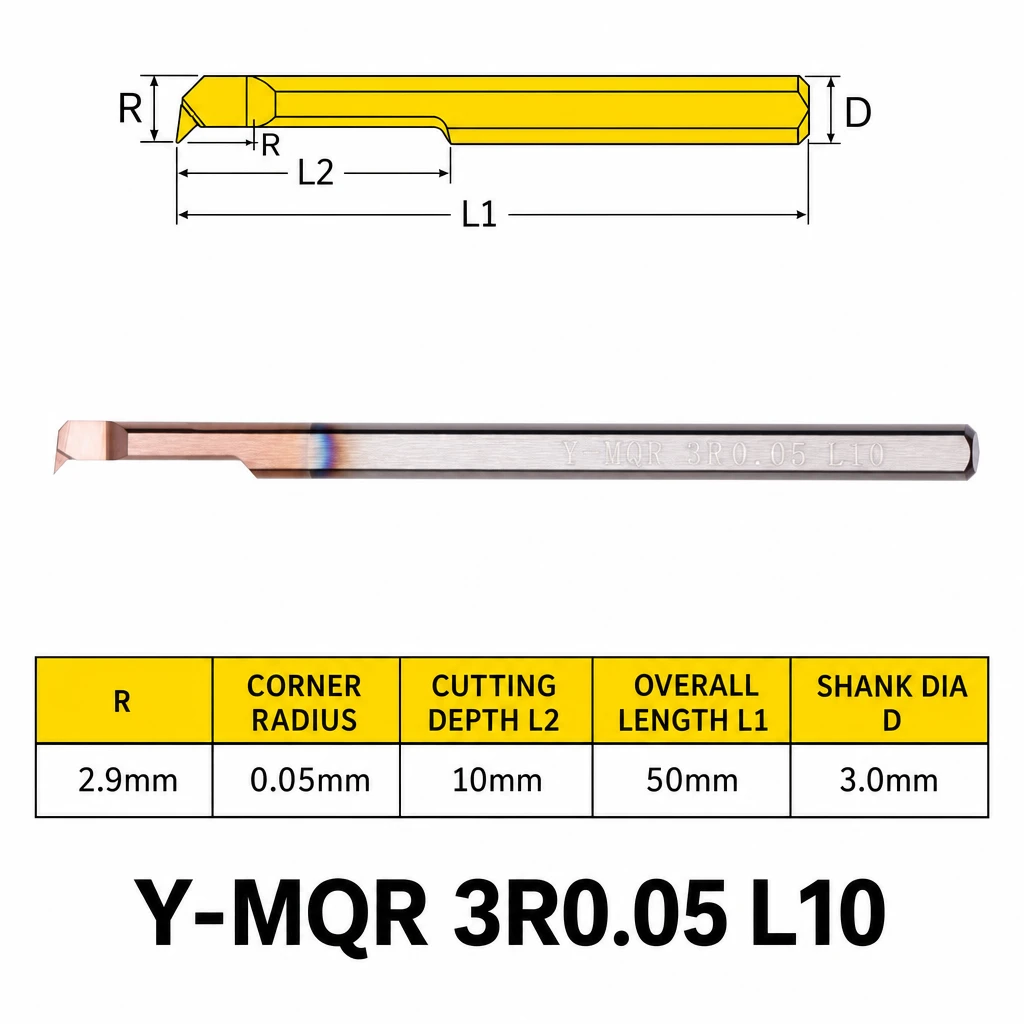

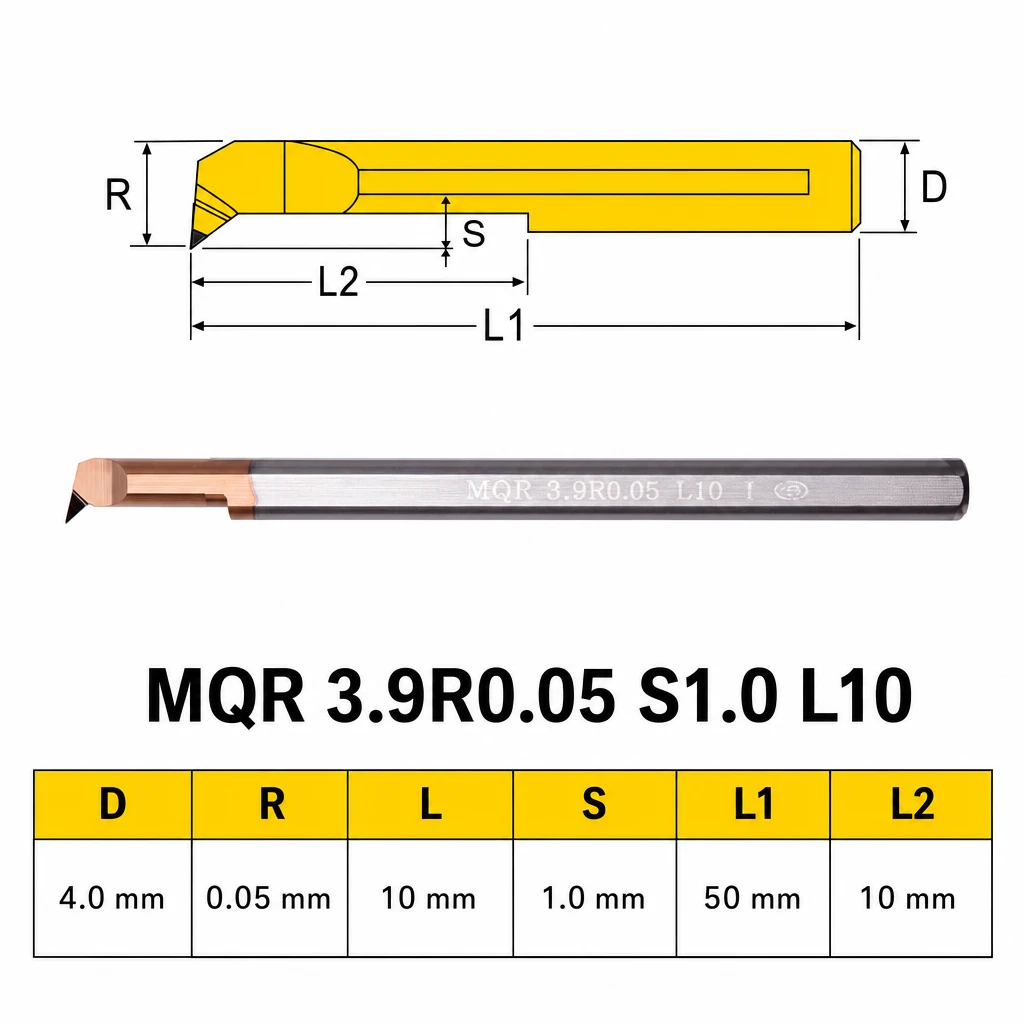

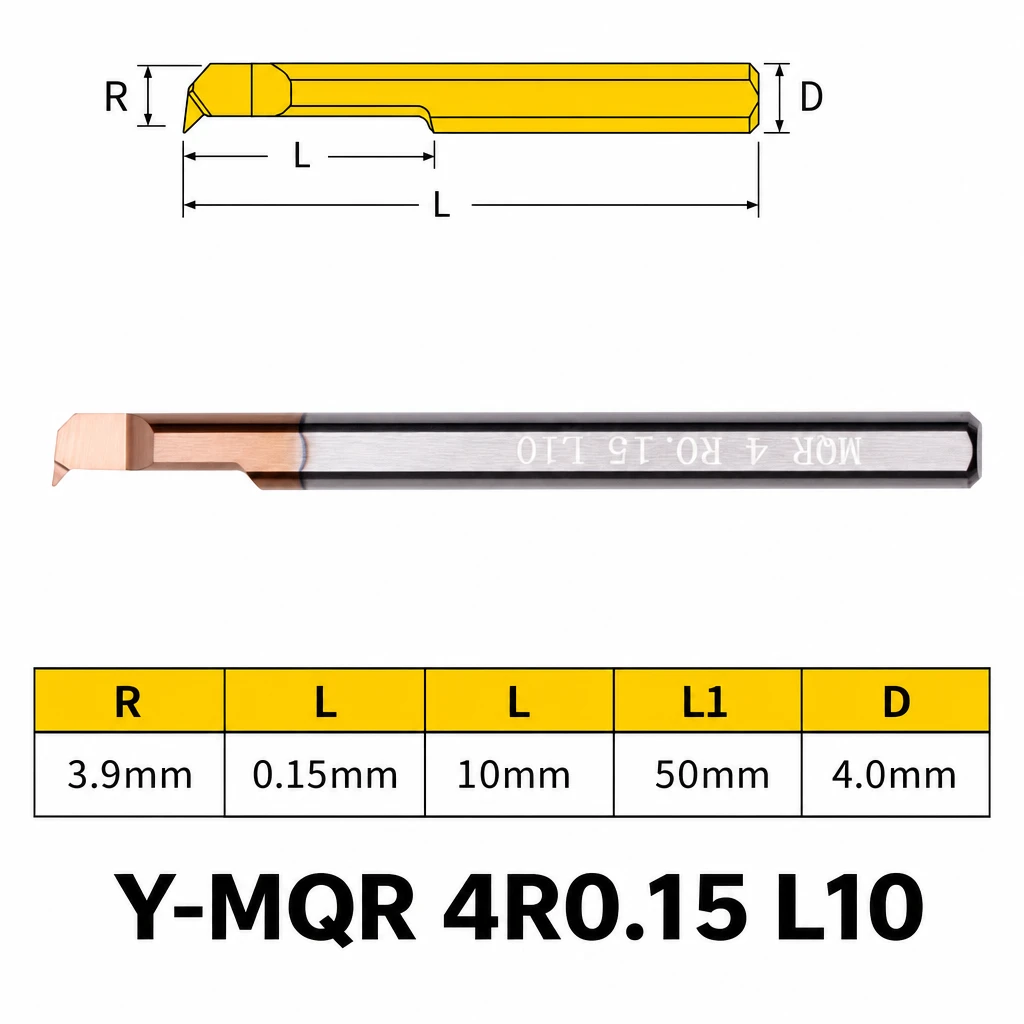

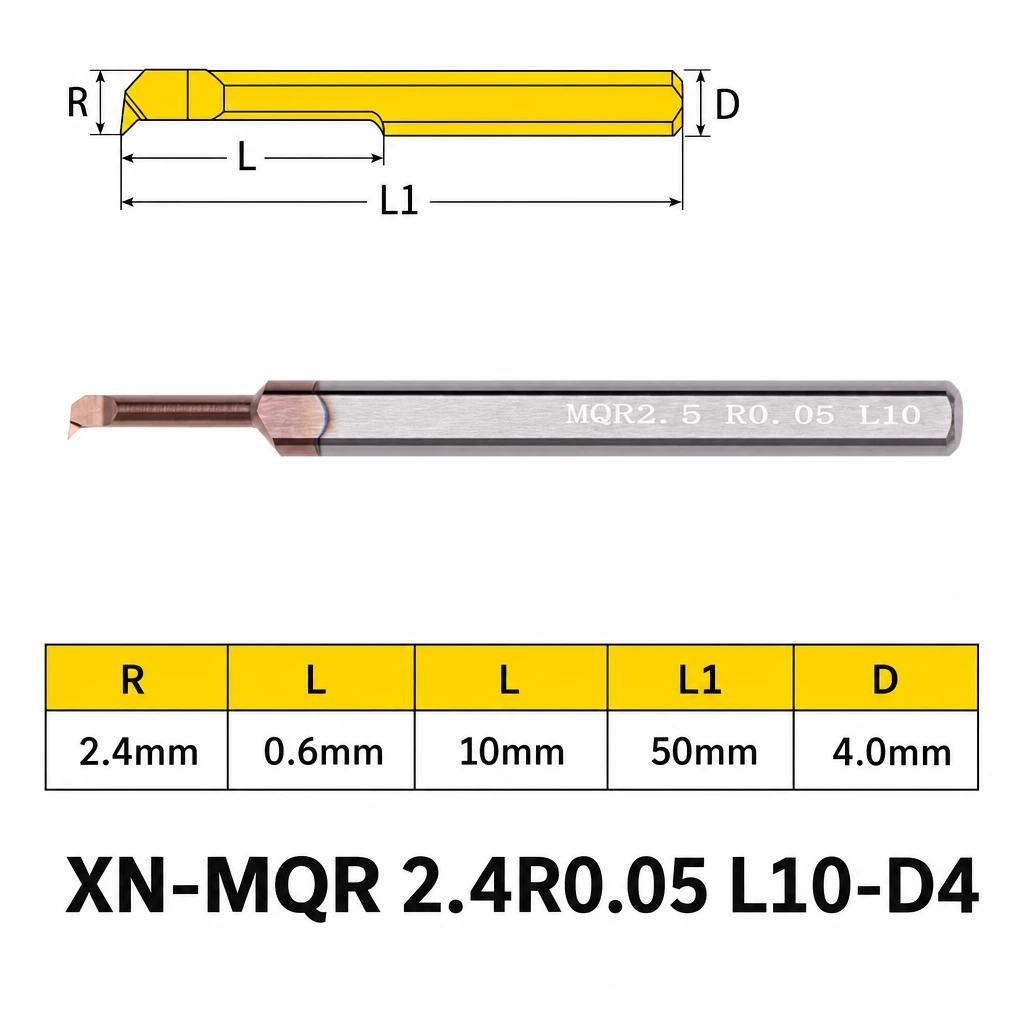

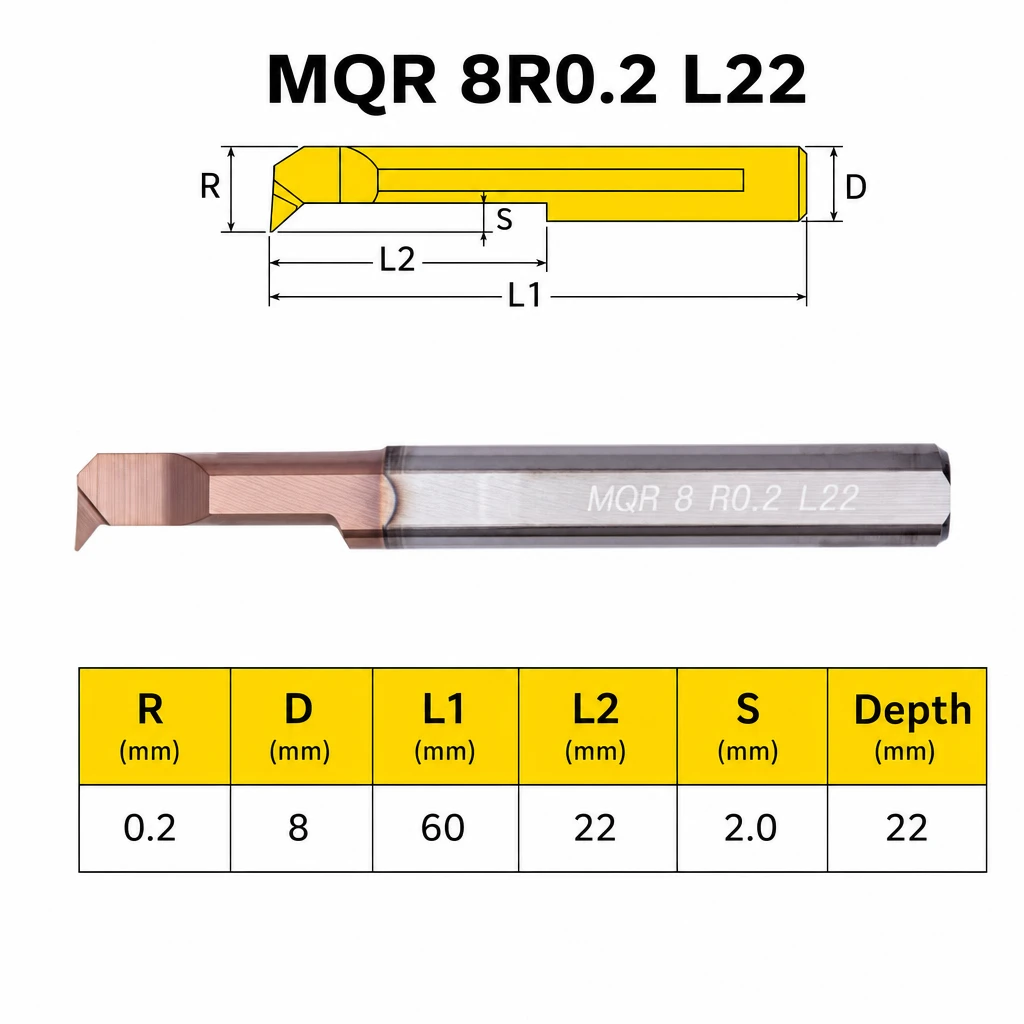

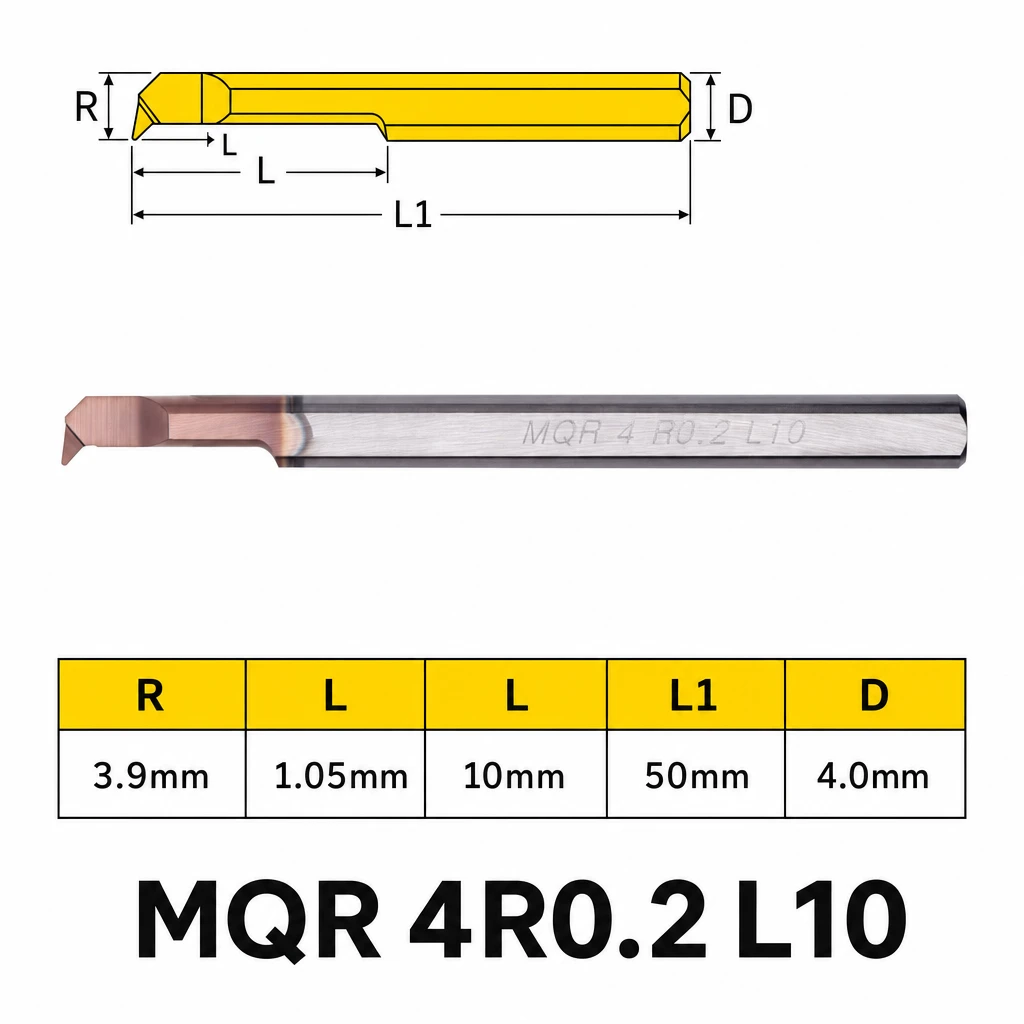

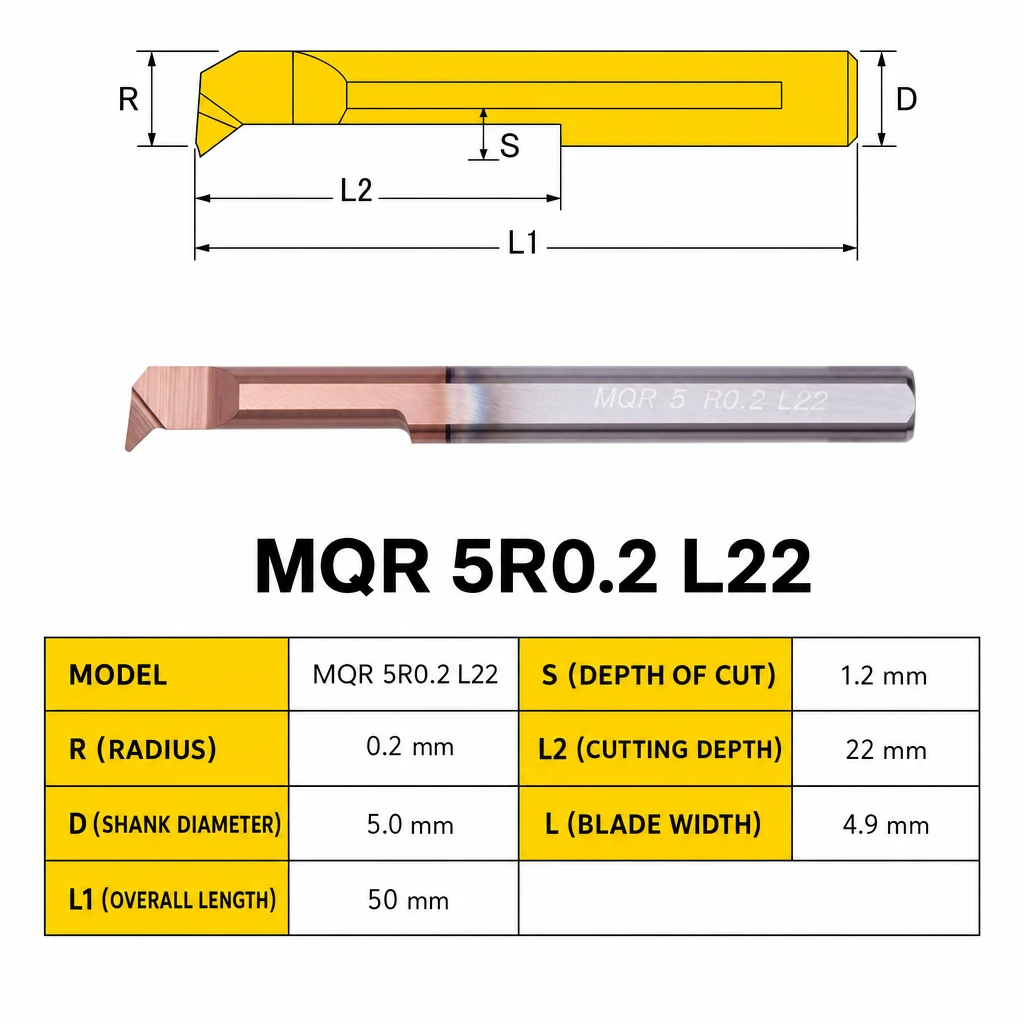

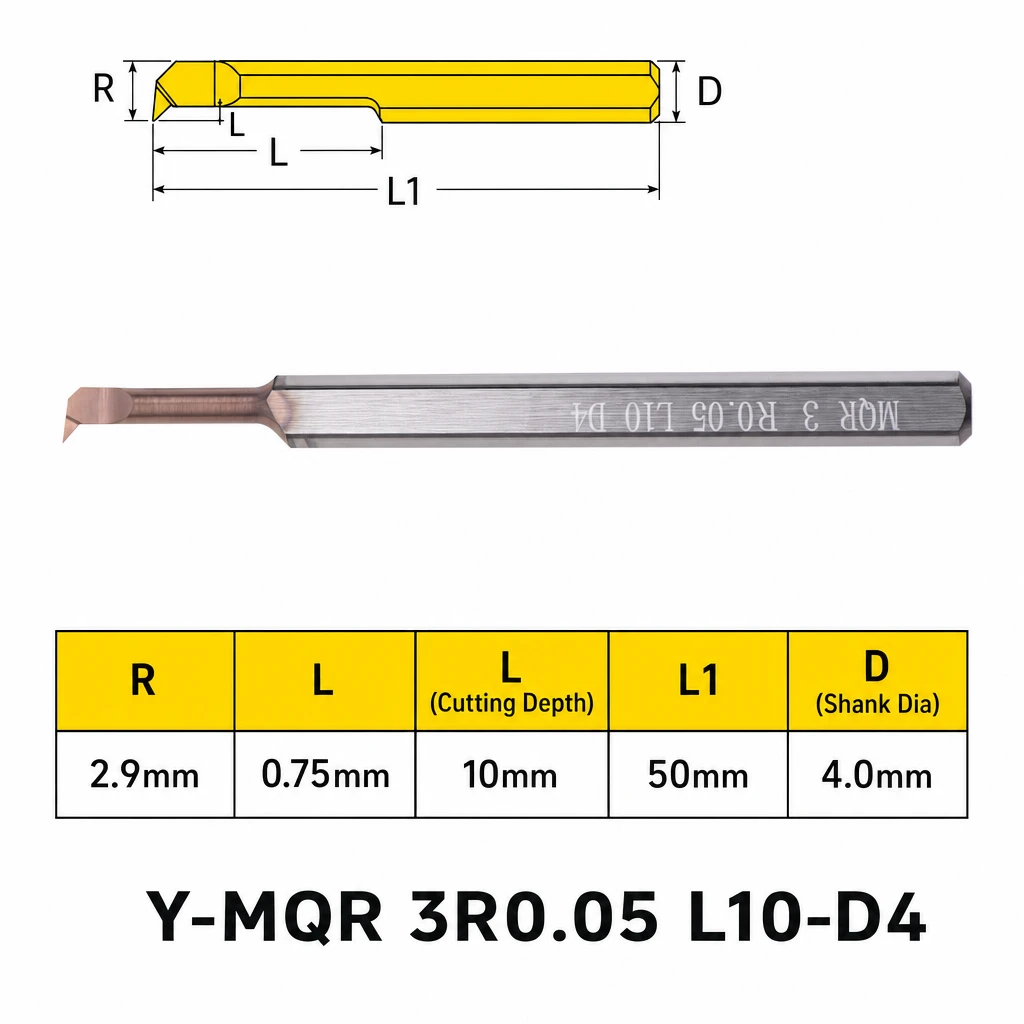

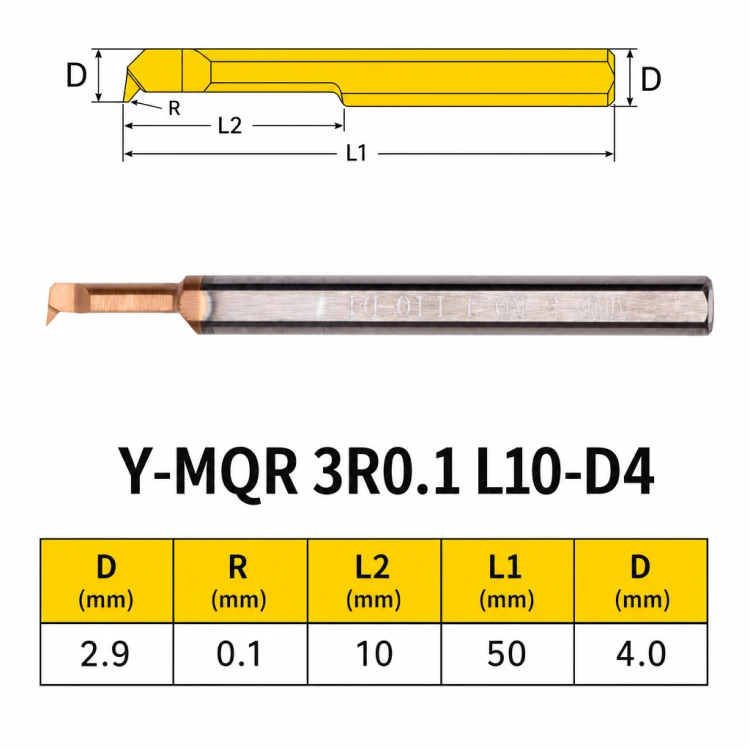

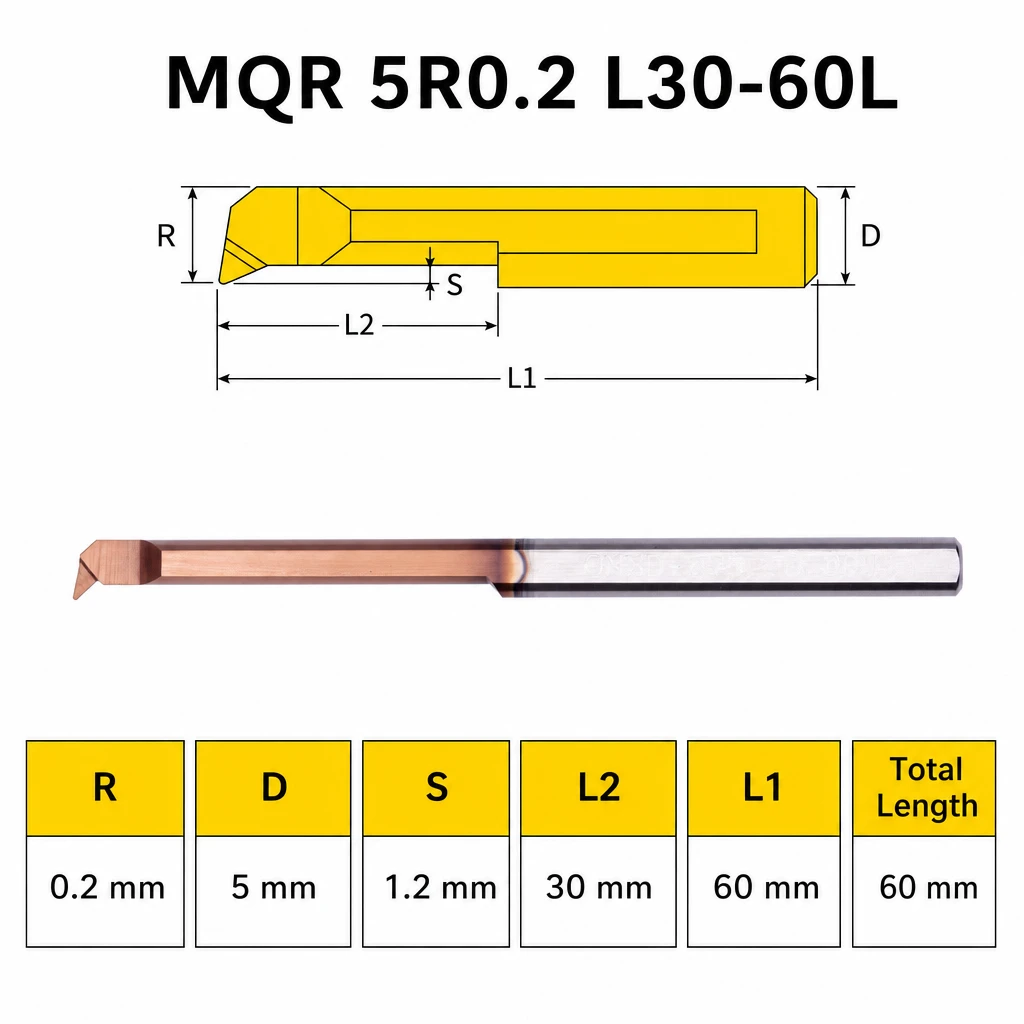

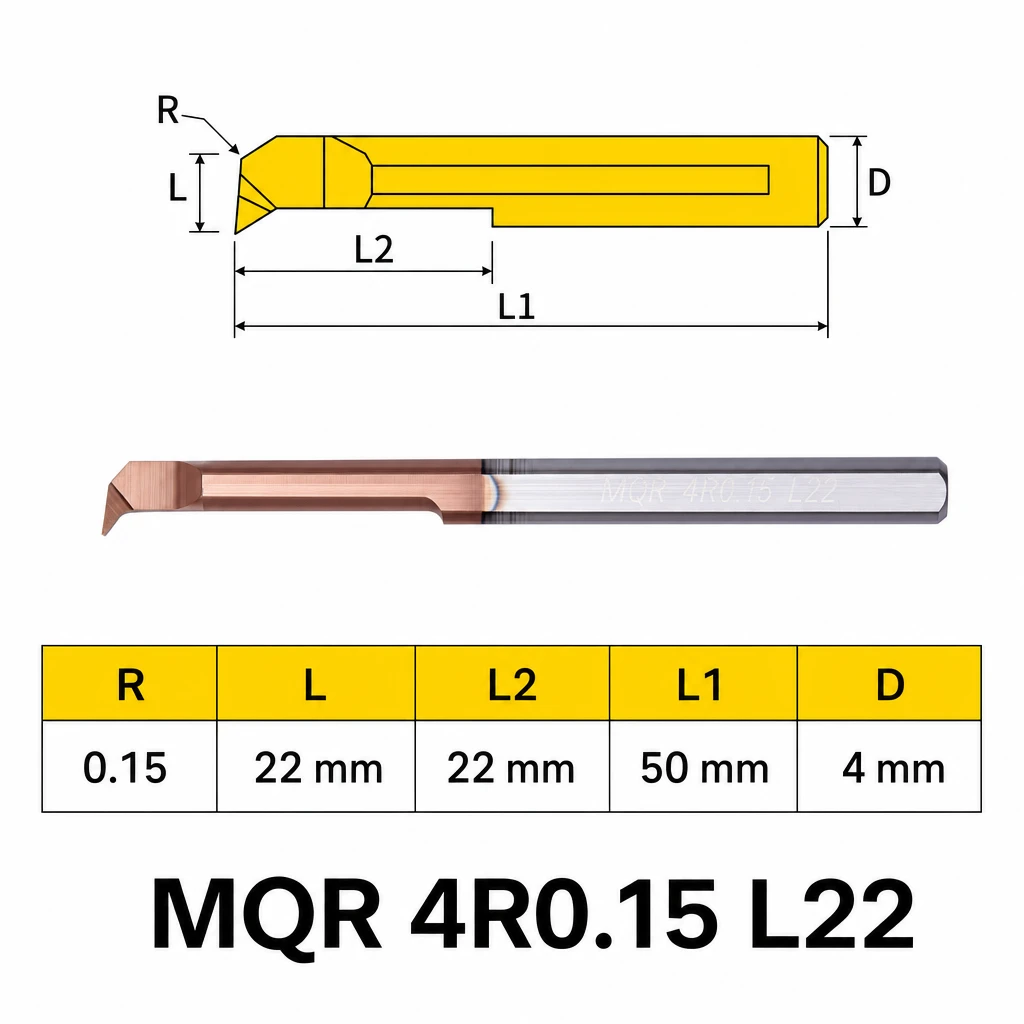

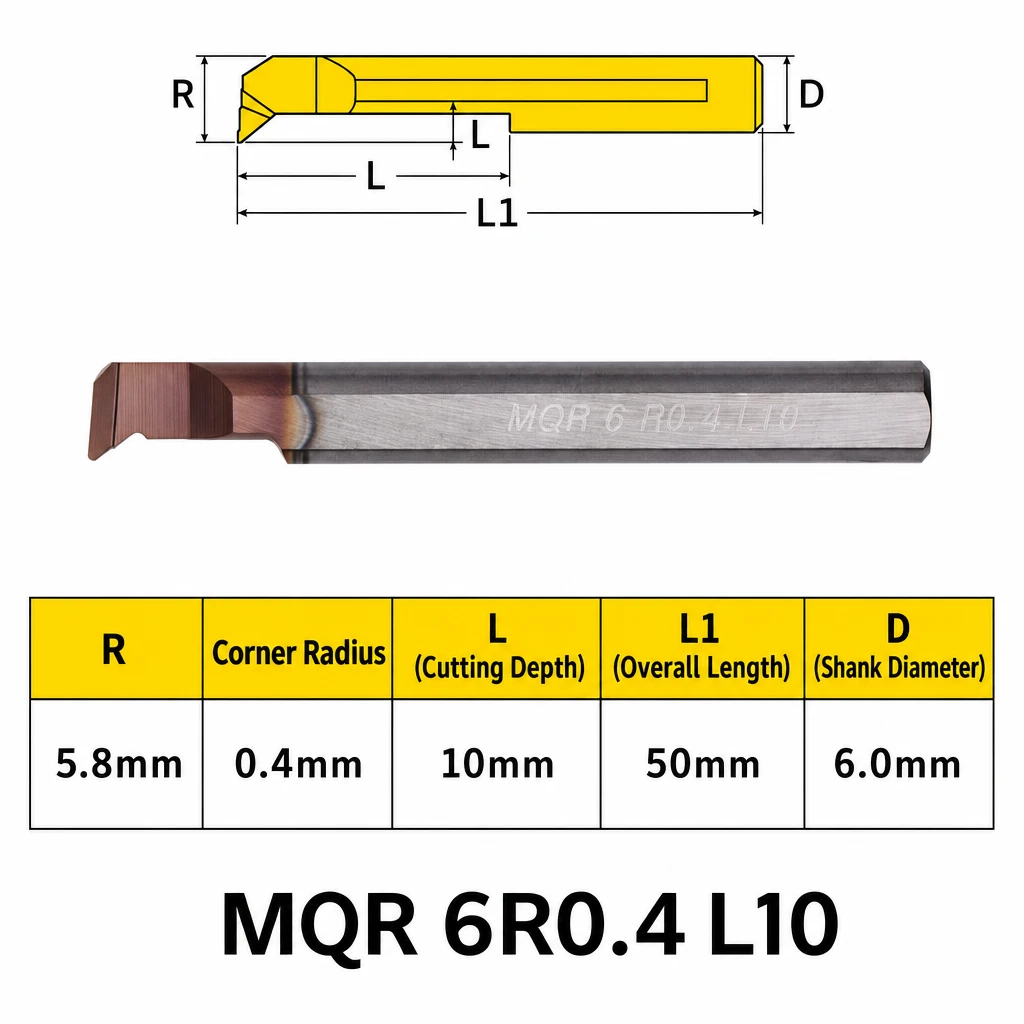

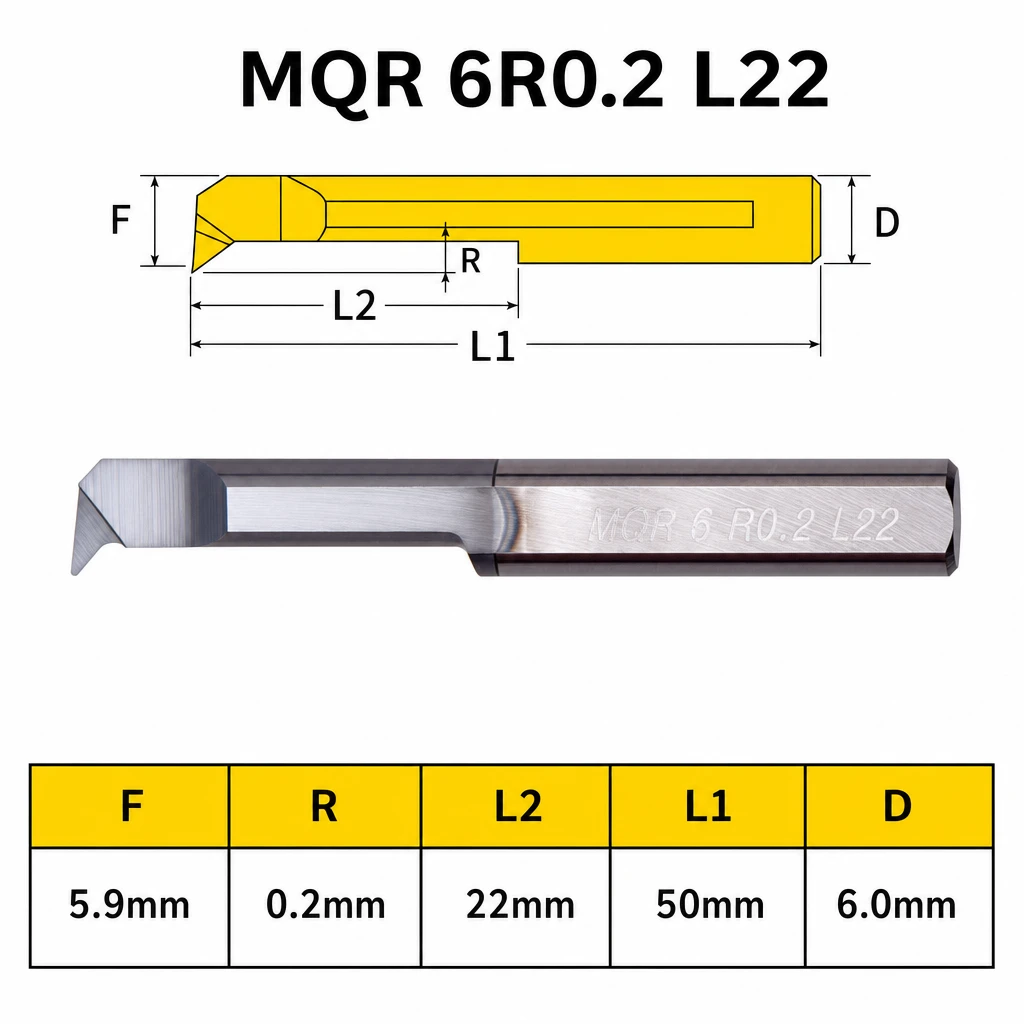

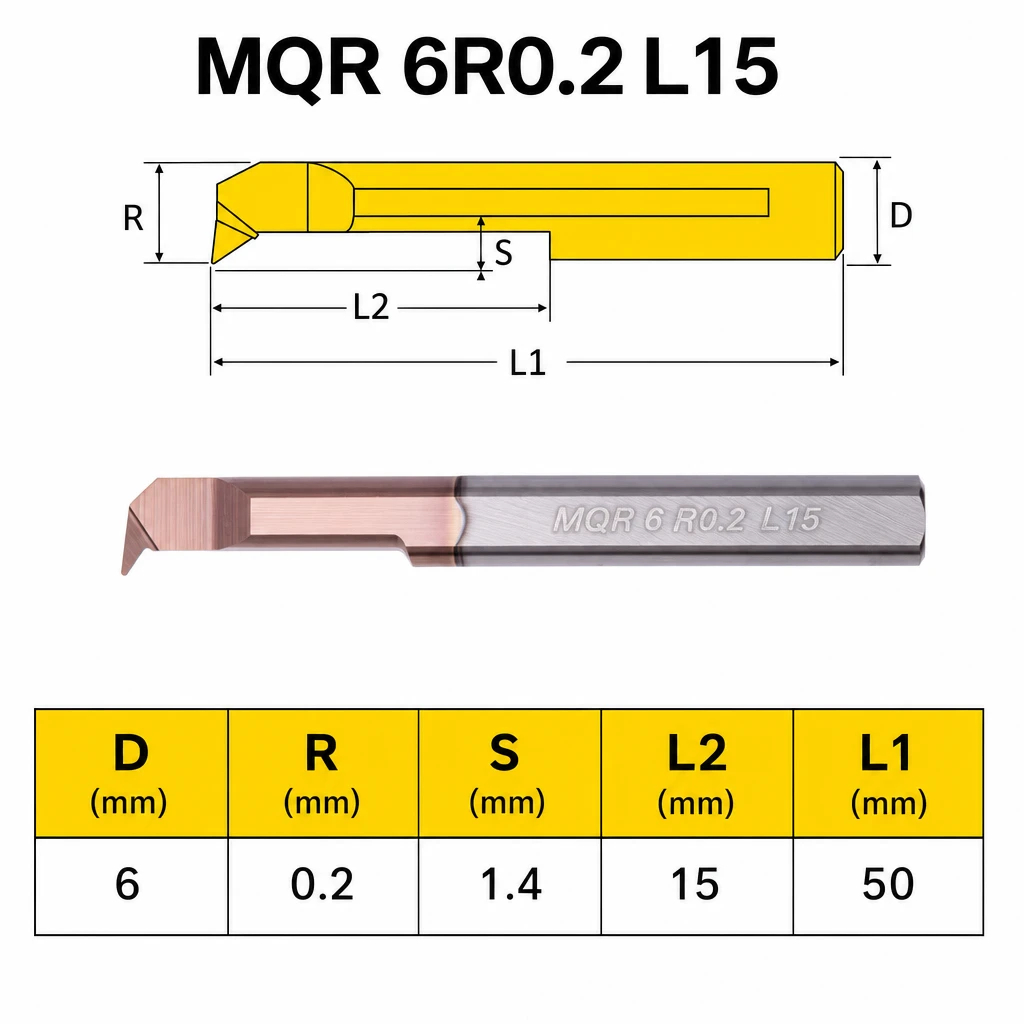

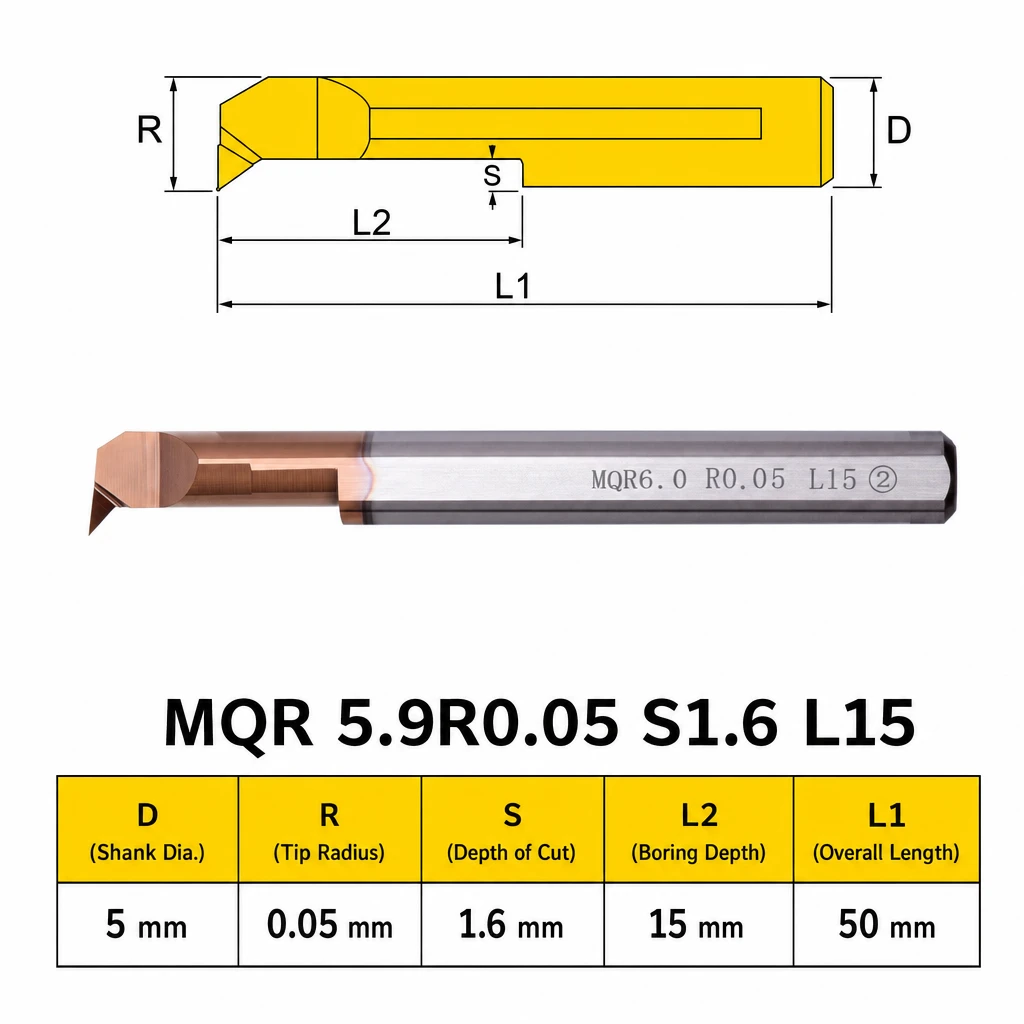

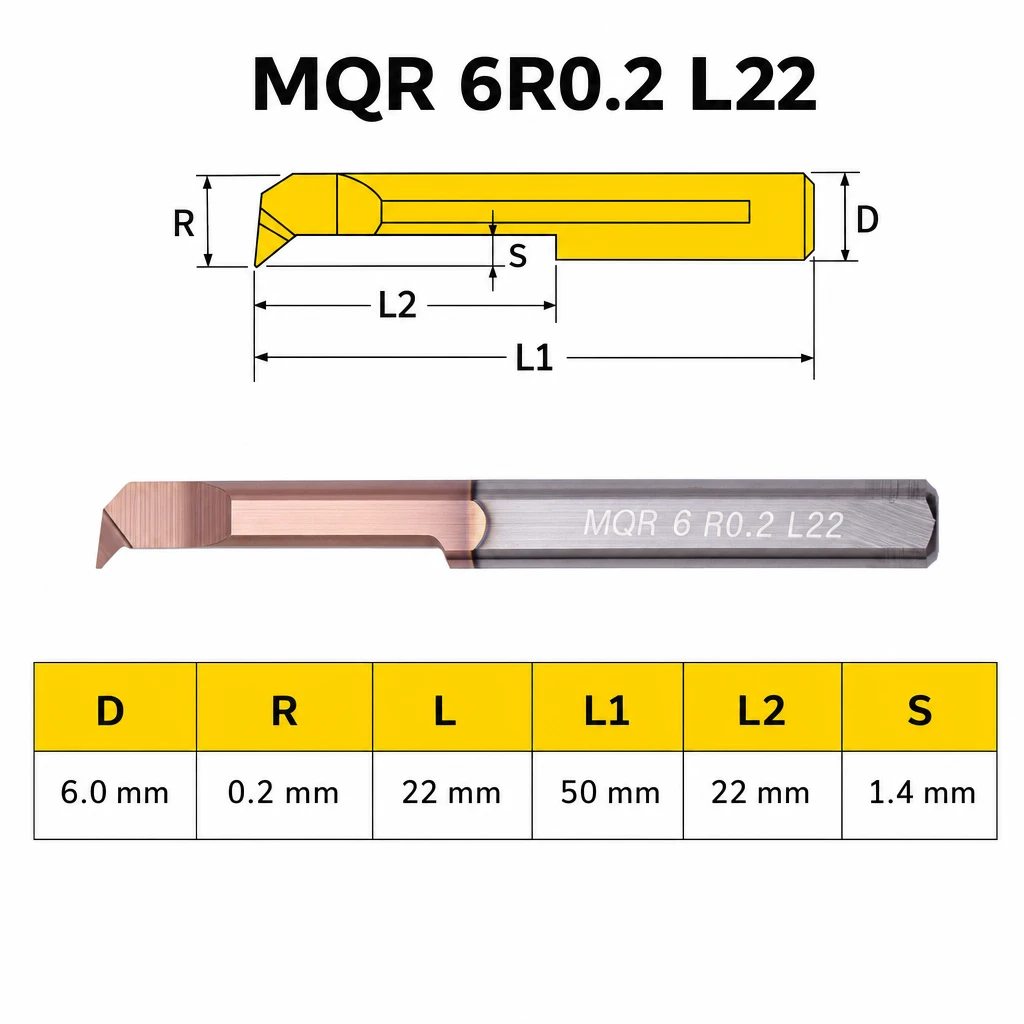

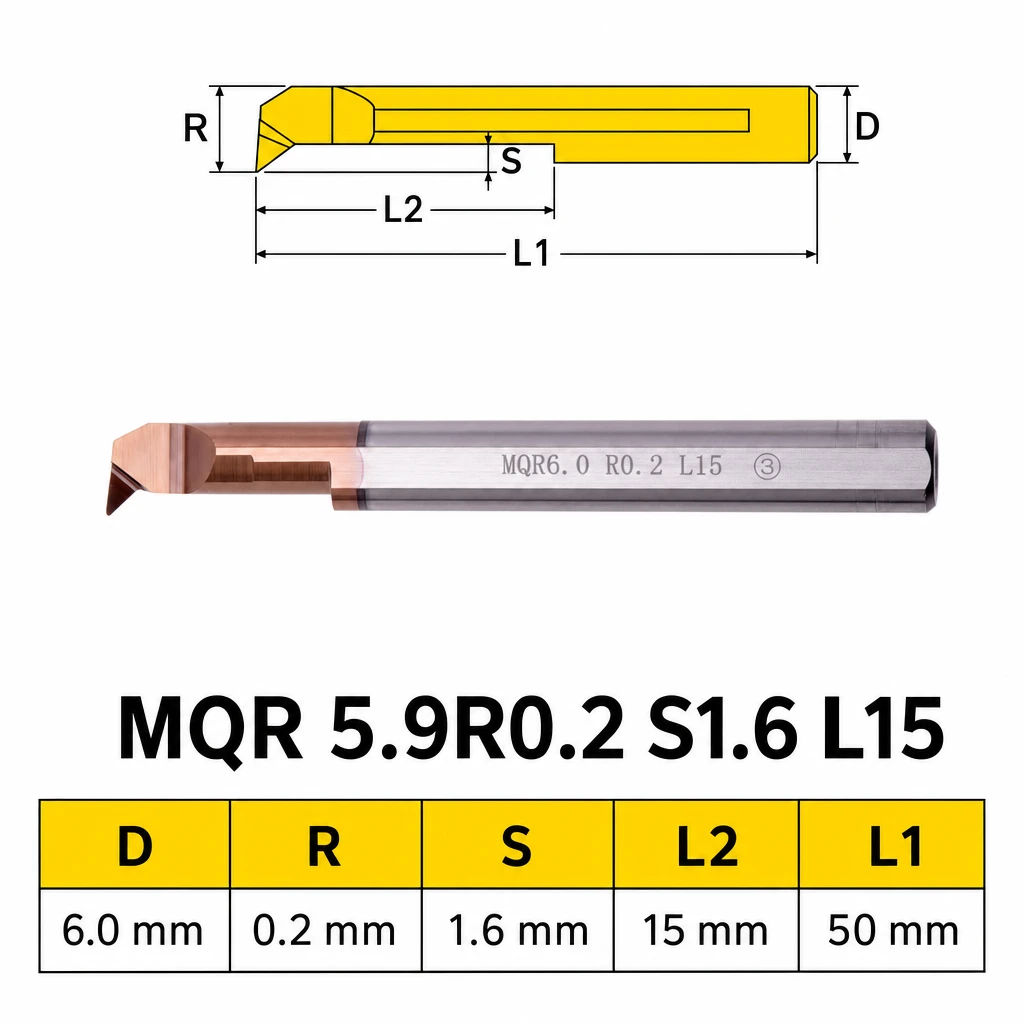

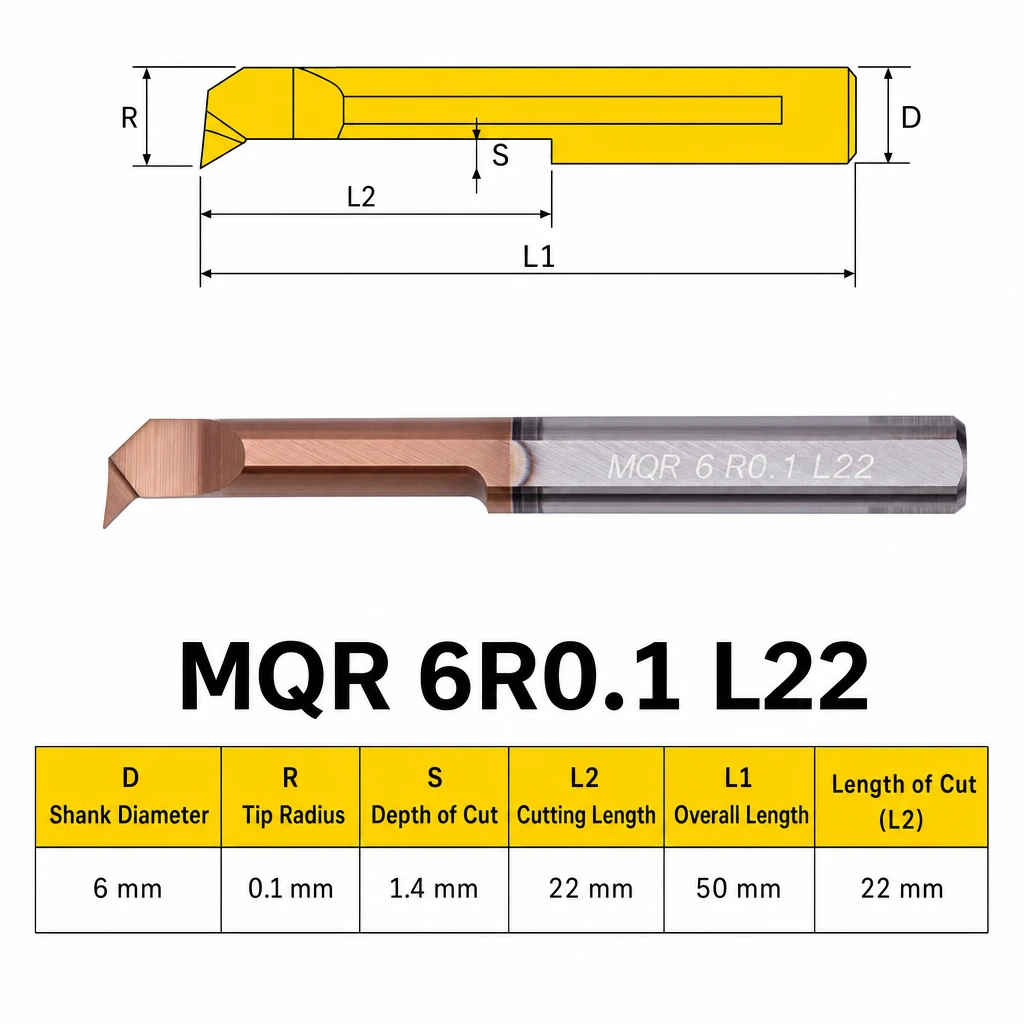

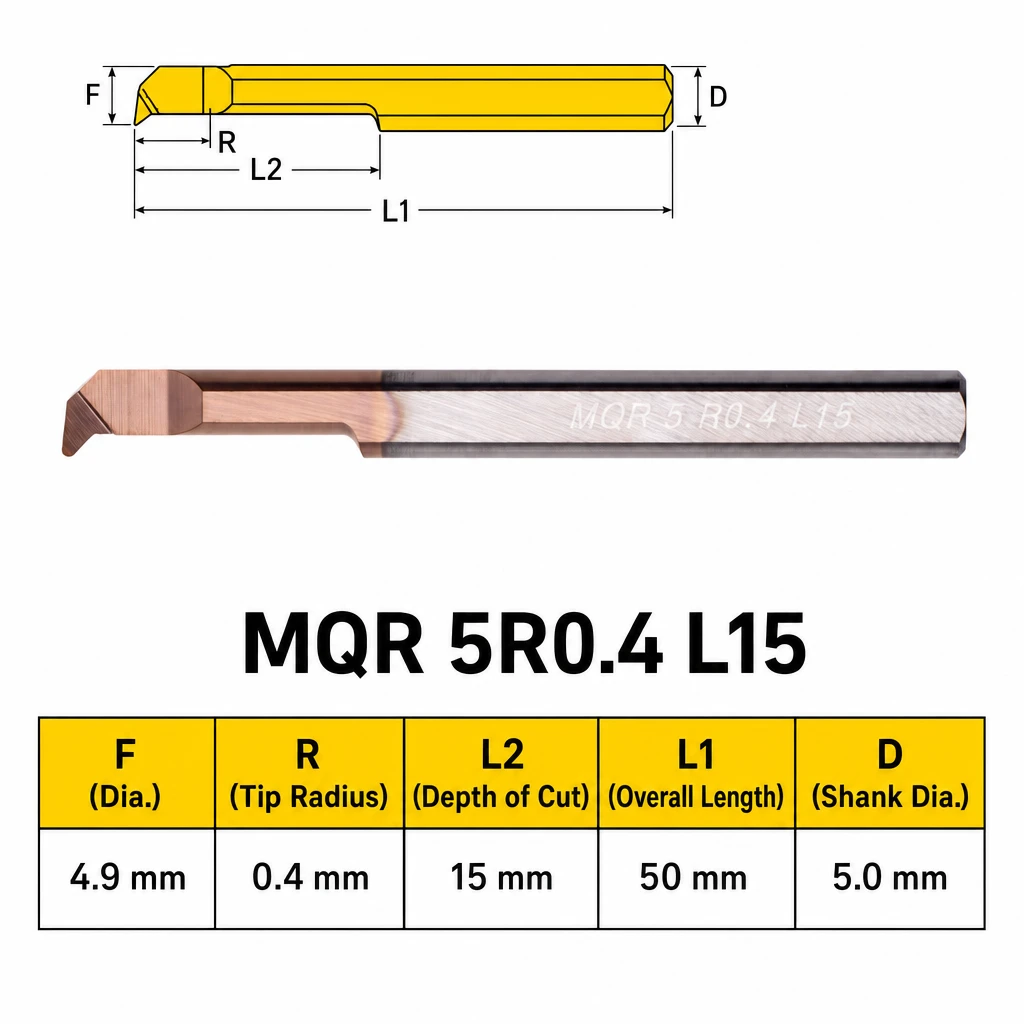

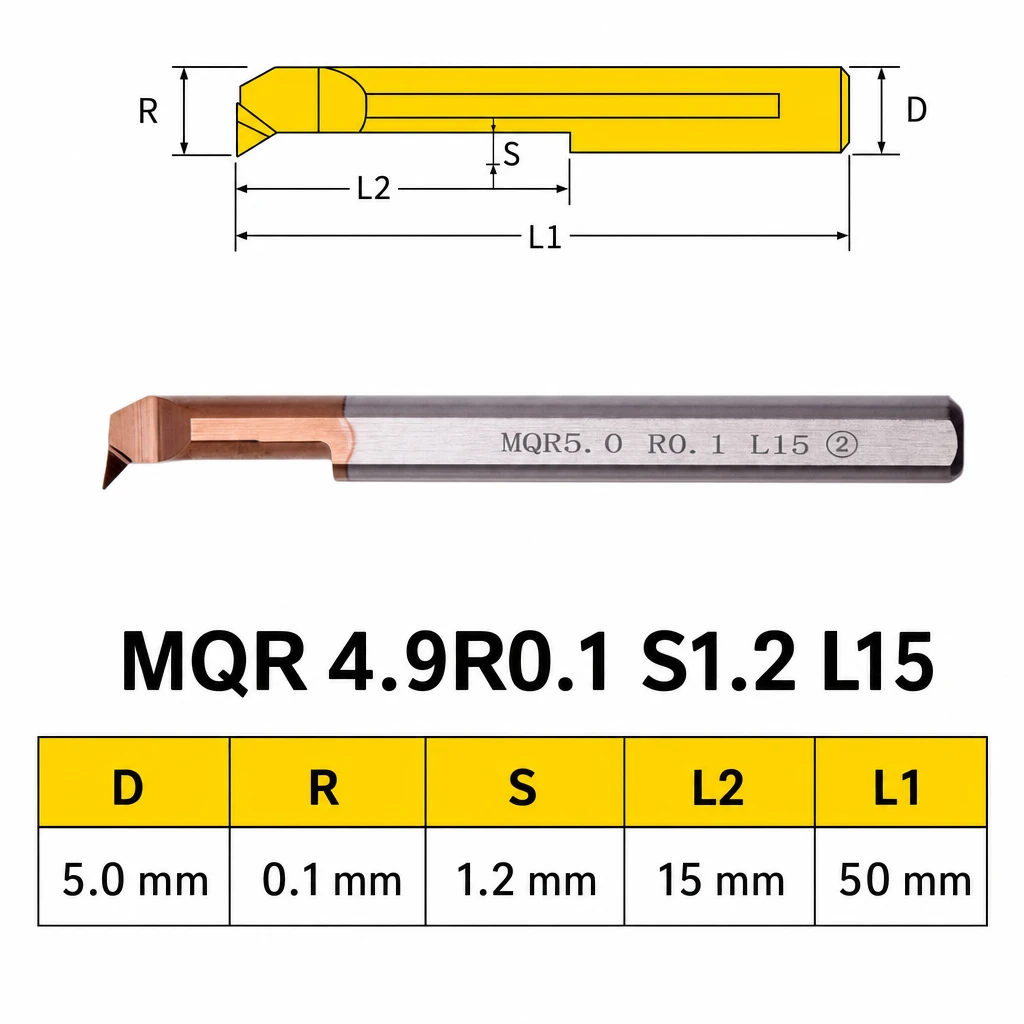

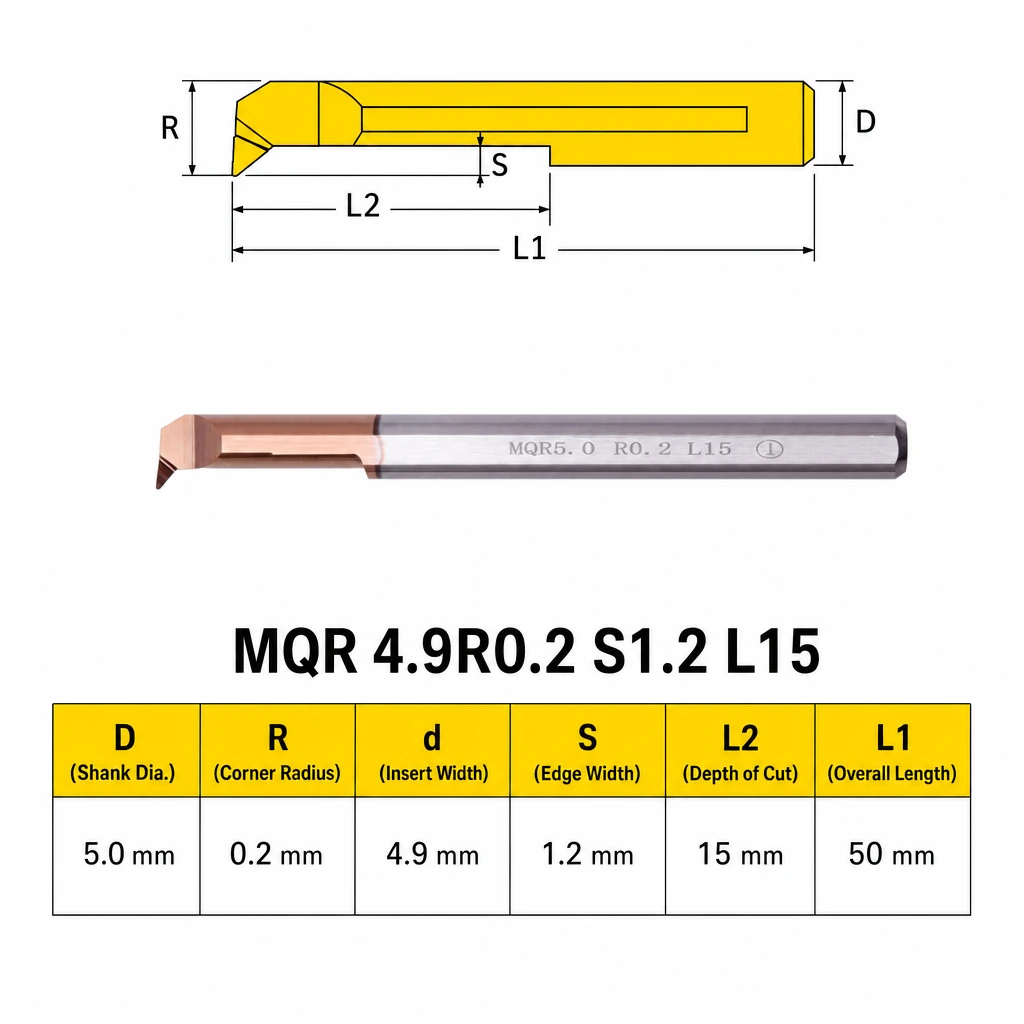

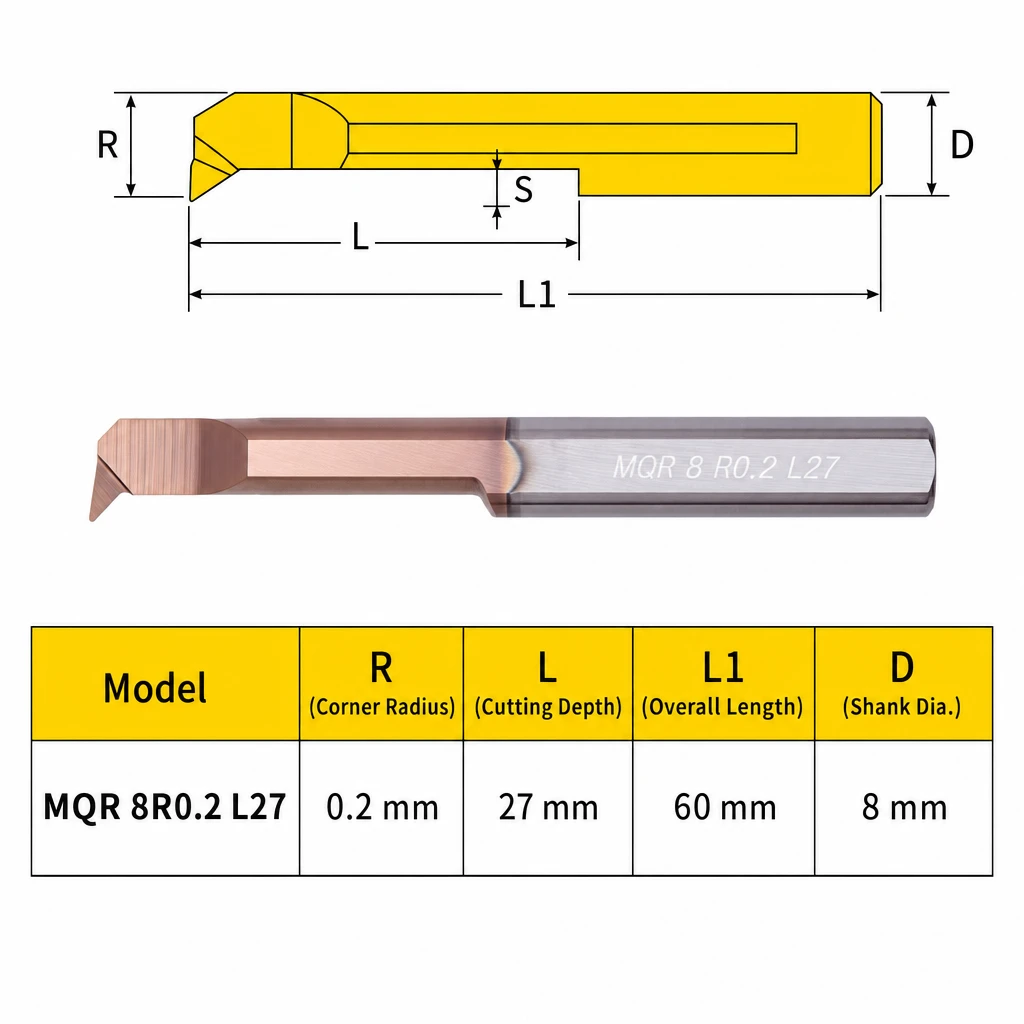

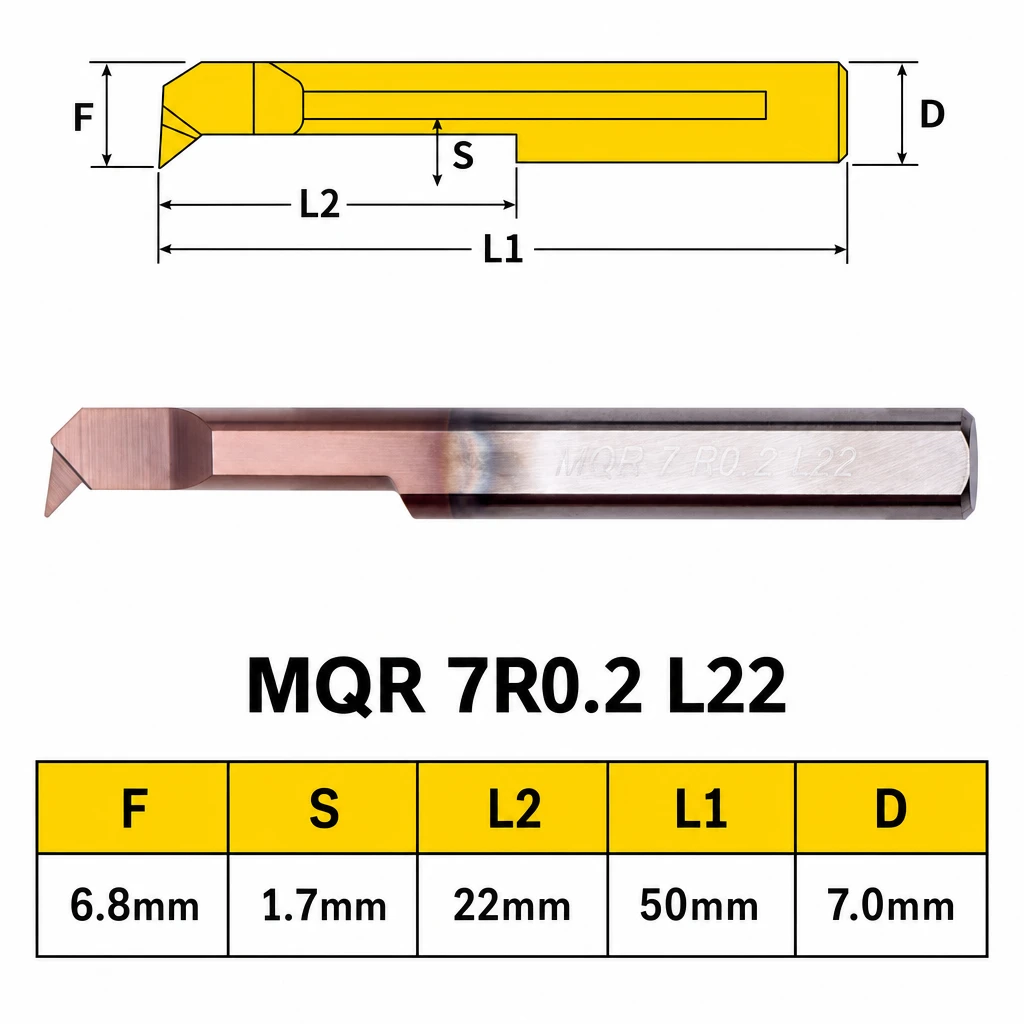

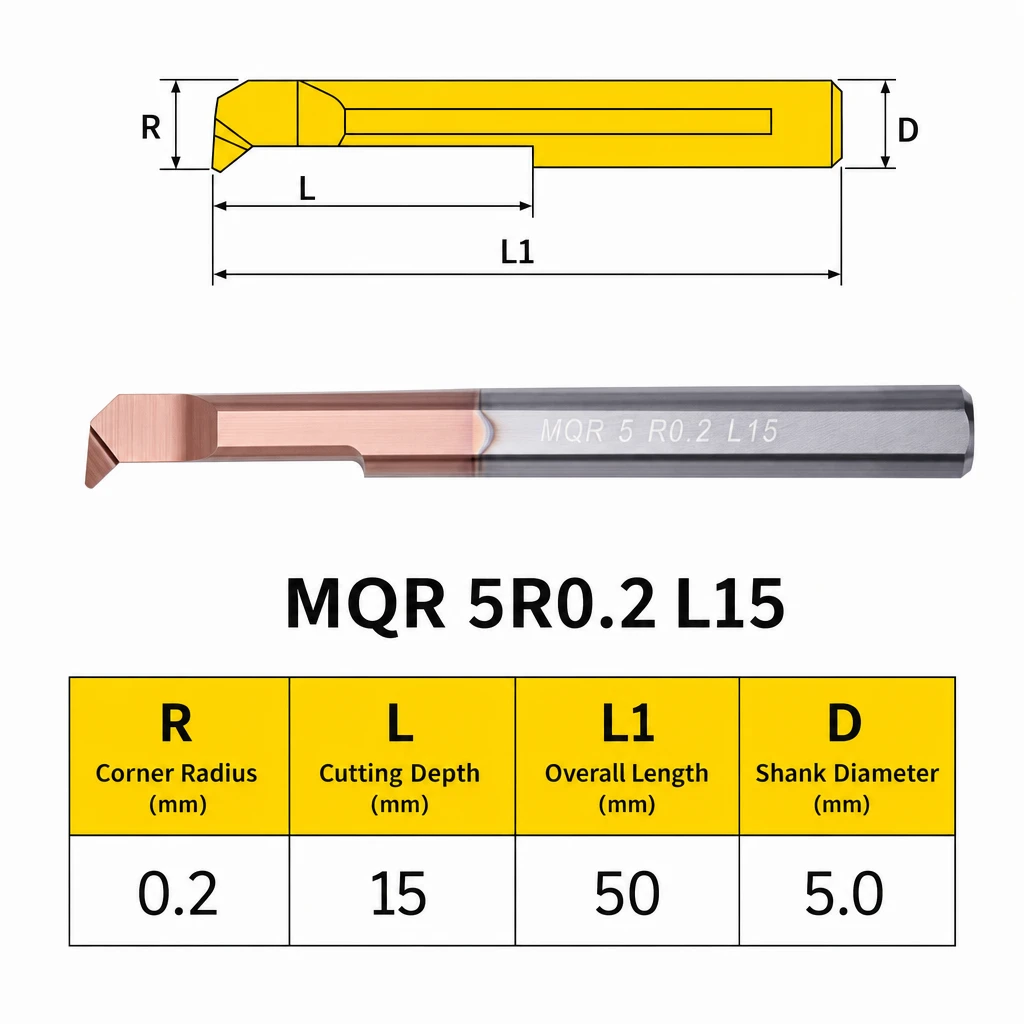

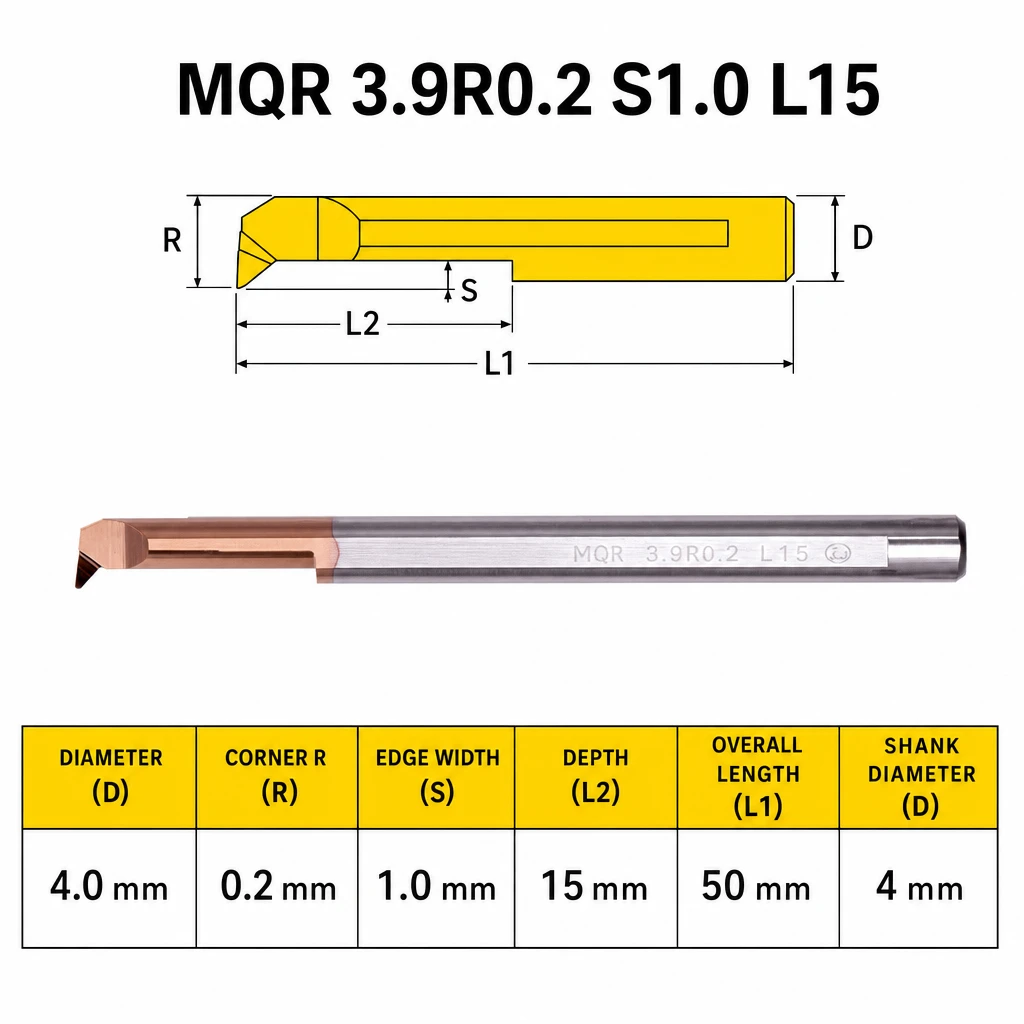

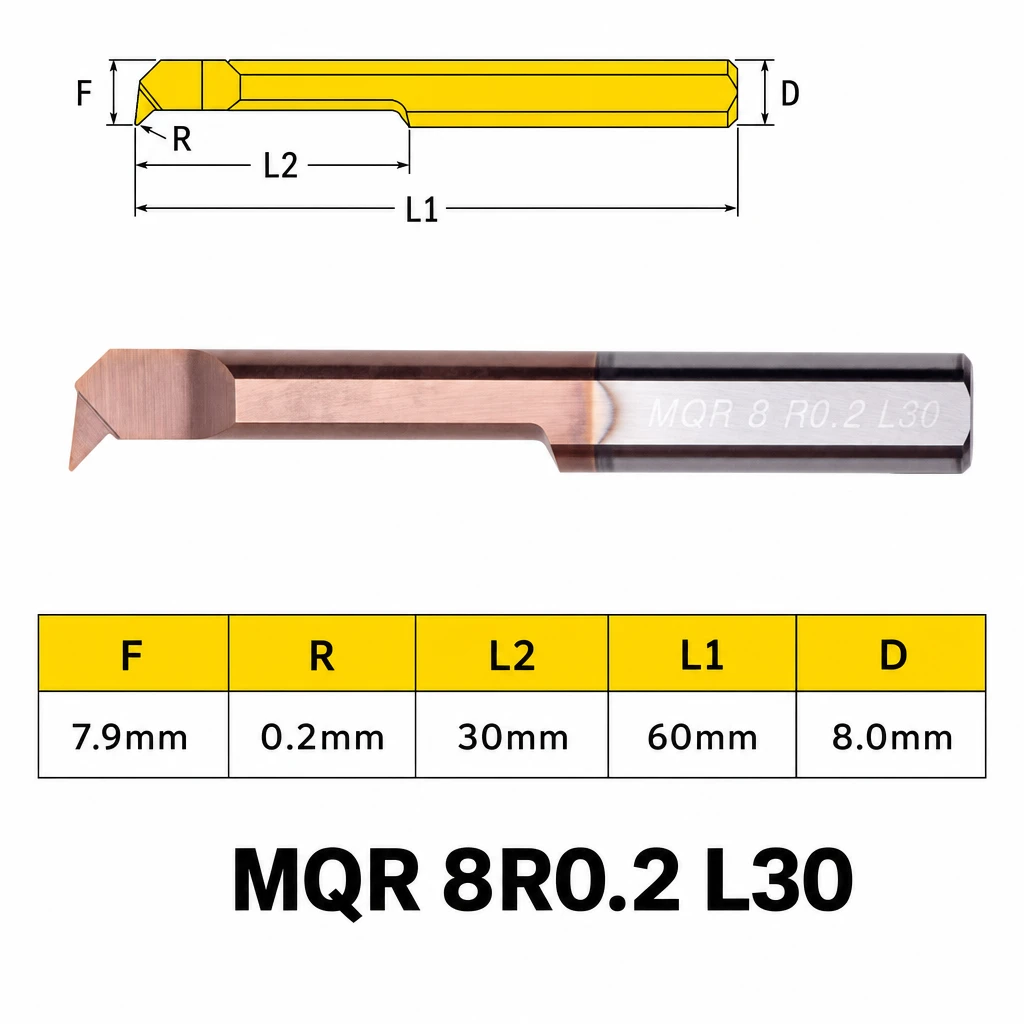

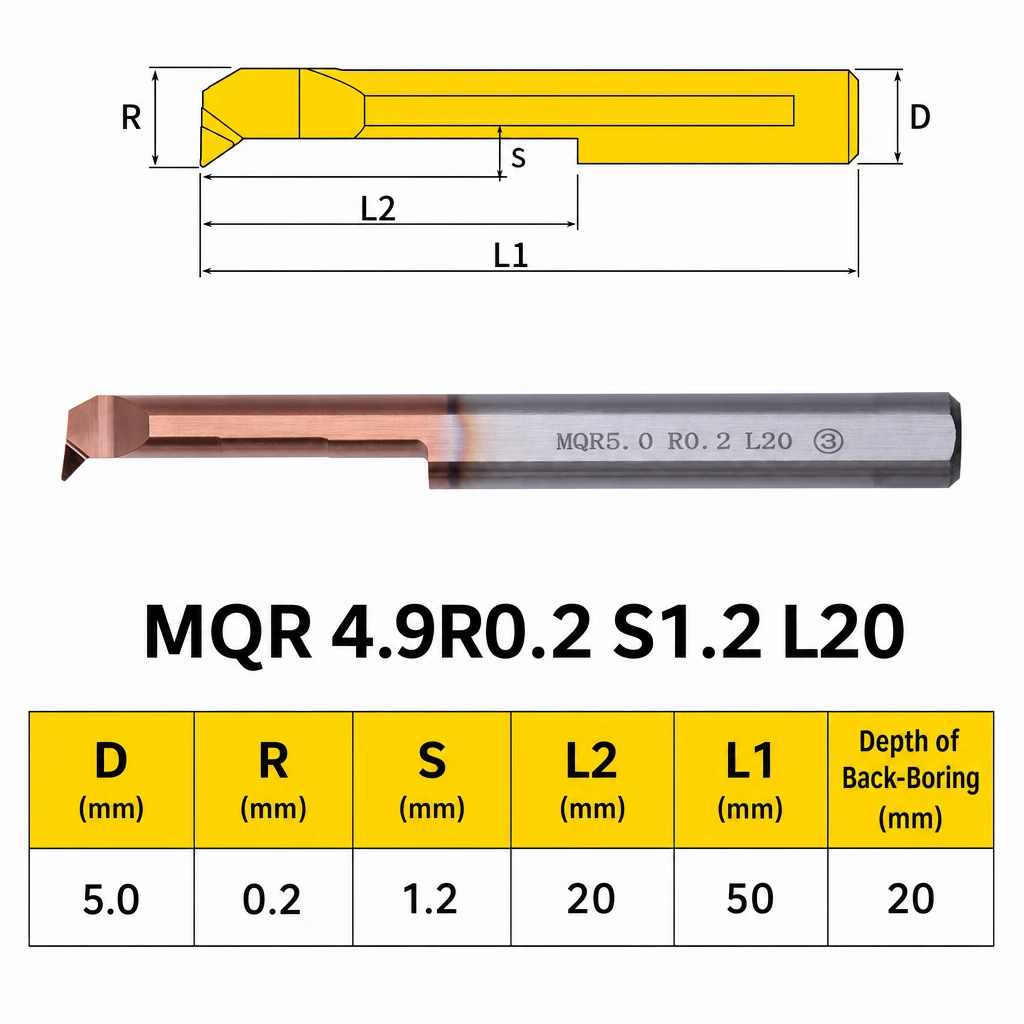

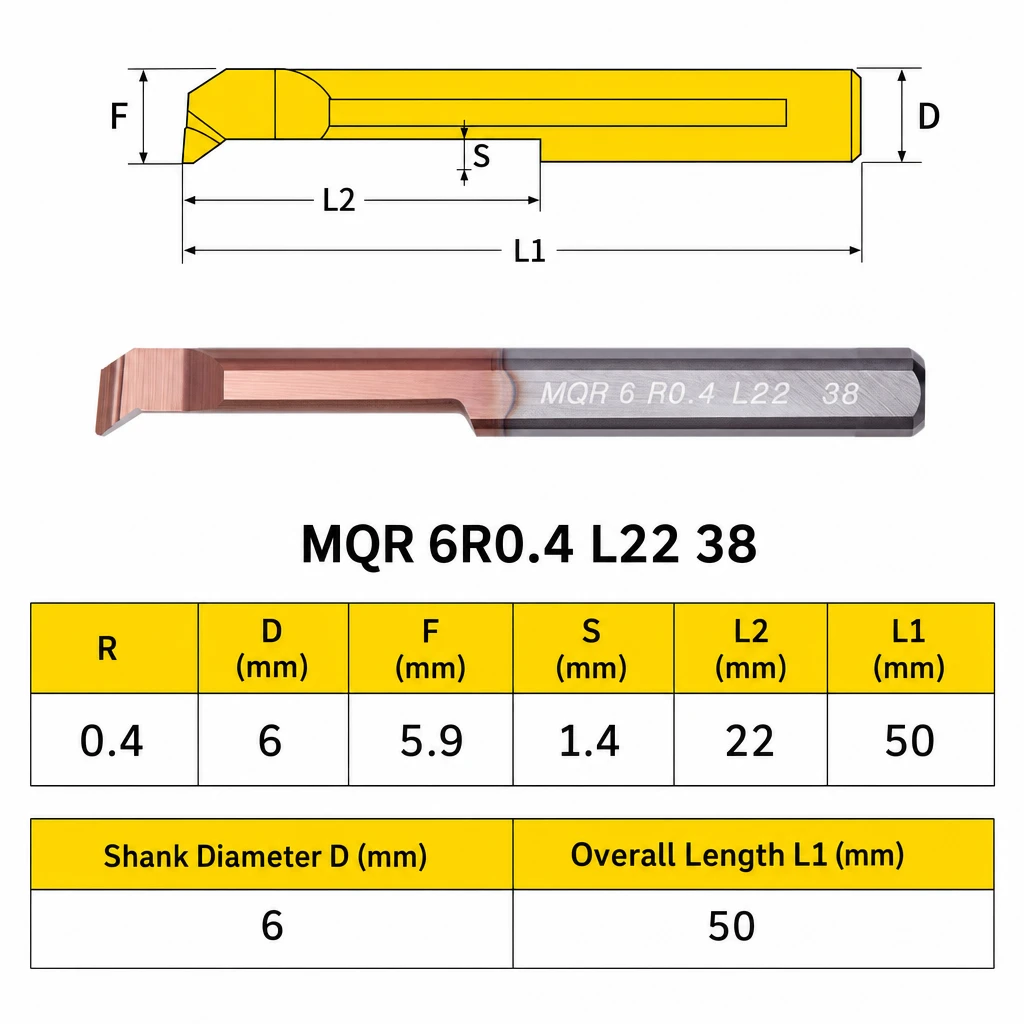

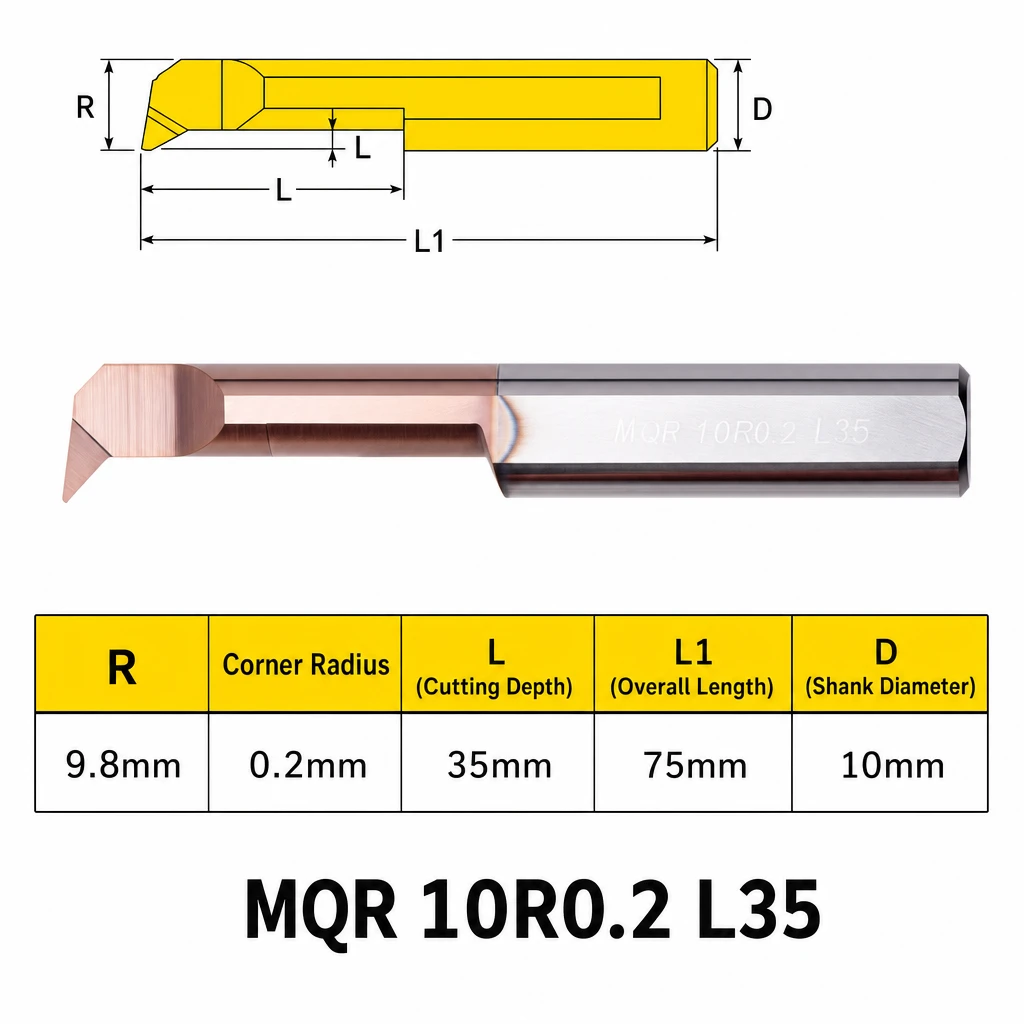

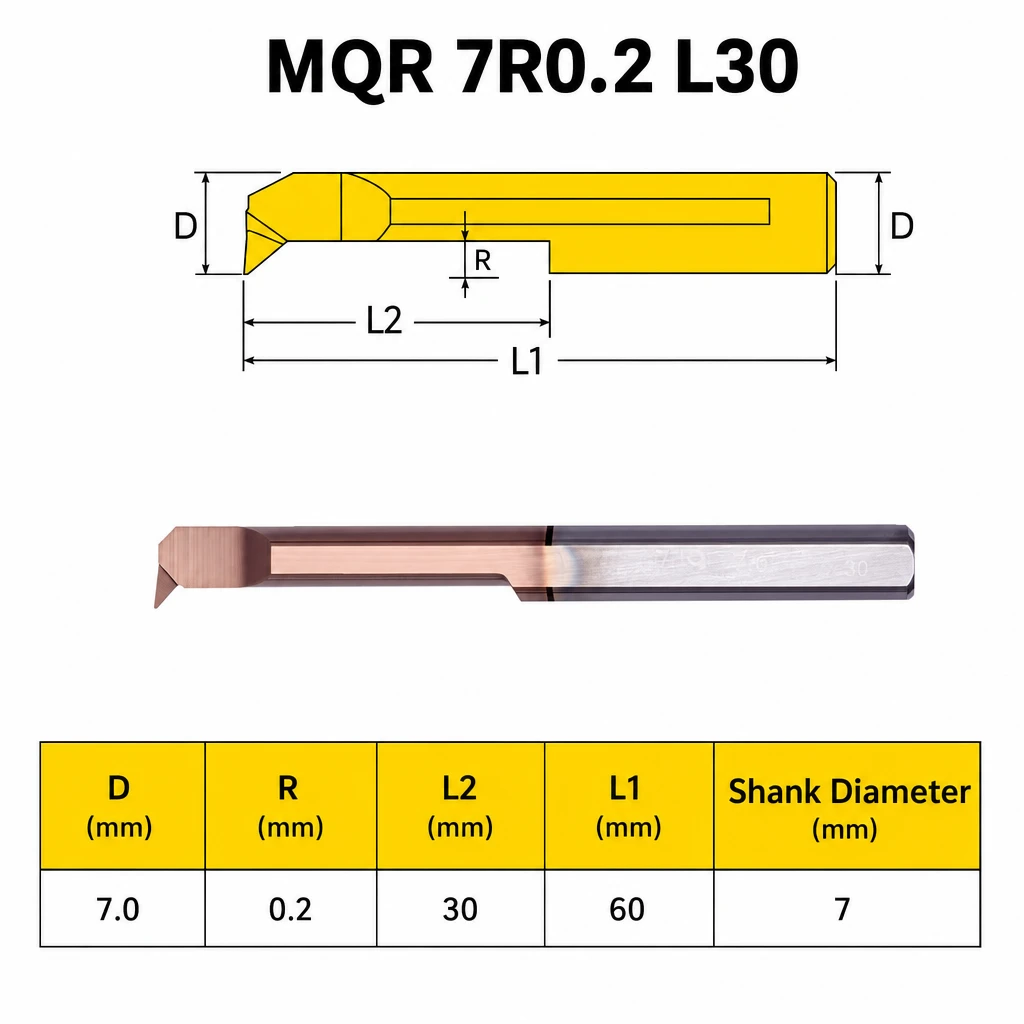

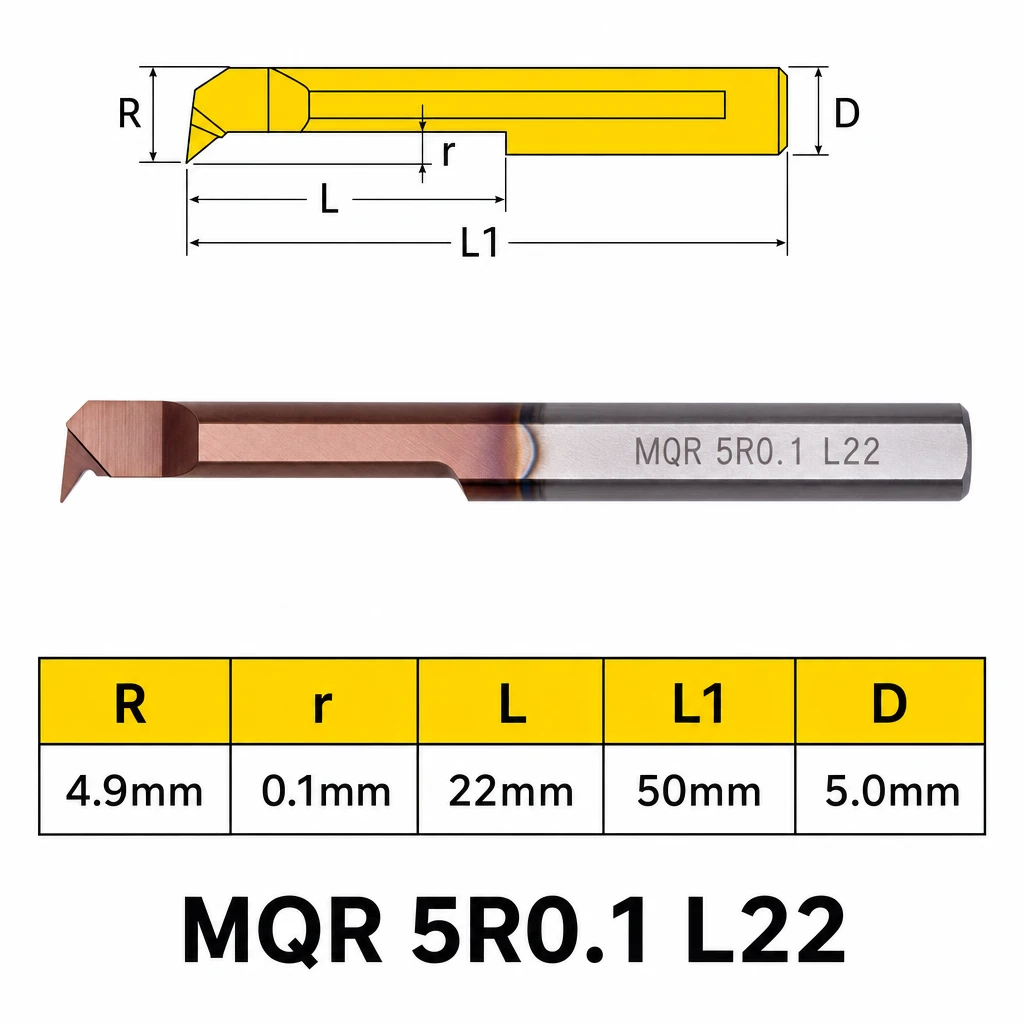

Wybierz XN-MQR 1.9R0.05 L8-D4 XN-MQR 2.4R0.05 L10-D4 Y-MQR 3R0.05 L10-D3 Y-MQR 3R0.05 L10-D4 MQR 3R0.1 L10 Y-MQR 3R0.1 L10-D4 MQR 3R0.1 L15 MQR 3R0.15 L10 Y-MQR 3R0.15 L10-D4 MQR 3R0.2 L15 MQR 4R0.1 L15 MQR 4R0.1 L22 Y-MQR 4R0.15 L10 MQR 4R0.15 L15 MQR 4R0.15 L22 MQR 4R0.2 L10 MQR 4R0.2 L15 MQR 4R0.2 L22 MQR 5R0.1 L15 MQR 5R0.1 L22 MQR 5R0.2 L15 MQR 5R0.2 L22 MQR 5R0.2 L30 60L MQR 5R0.4 L15 MQR 5R0.4 L22 MQR 6R0.1 L22 MQR 6R0.2 L15 MQR 6R0.2 L22 MQR 6R0.2 L30 60L (przedłużony) MQR 6R0.4 L15 MQR 6R0.4 L22 MQR 7R0.2 L22 50L MQR 7R0.2 L30 60L MQR 8R0.15 L22 60L MQR 8R0.15 L30 60L MQR 8R0.2 L22 60L MQR 8R0.2 L27 60L MQR 8R0.2 L30 60L MQR 8R0.2 L35 65L (przedłużony) MQR 8R0.4 L27 60L MQR 10R0.2 L35 75L (przedłużony) MQR 4R0.2 L15/ (38 HRC) 38-MQR 5R0.2 L15 (rowek poprzeczny, 38 HRC) 38-MQR 5R0.2 L22 (rowek poprzeczny, 38 HRC) 38-MQR 6R0.4 L10 (rowek poprzeczny) 38-MQR 6R0.4 L15 (rowek poprzeczny) 38-MQR 6R0.4 L22 (rowek poprzeczny) MQR 5R0.2 L22 (38 HRC) MQR 6R0.2 L22 (38 HRC) MQR 8R0.2 L22 60L (38 HRC) MQR 2.9R0.1 S0.7 L9 MQR 2.9R0.05 S0.7 L9 MQR 2.9R0.15 S0.7 L9 MQR 3.9R0.1 S1.0 L10 MQR 3.9R0.2 S1.0 L10 MQR 3.9R0.2 S1.0 L15 MQR 3.9R0.05 S1.0 L10 MQR 4.9R0.1 S1.2 L15 MQR 4.9R0.2 S1.2 L15 MQR 4.9R0.2 S1.2 L20 MQR 4.9R0.05 S1.2 L15 MQR 5.9R0.1 S1.6 L15 MQR 5.9R0.2 S1.6 L15 MQR 5.9R0.2 S1.6 L22 MQR 5.9R0.05 S1.6 L15 MQR 7.9R0.1 S2.1 L25 MQR 7.9R0.2 S2.1 L25
*Kliknij Dostępne, aby wyświetlić warianty z Wysyłką w 24h


Opis

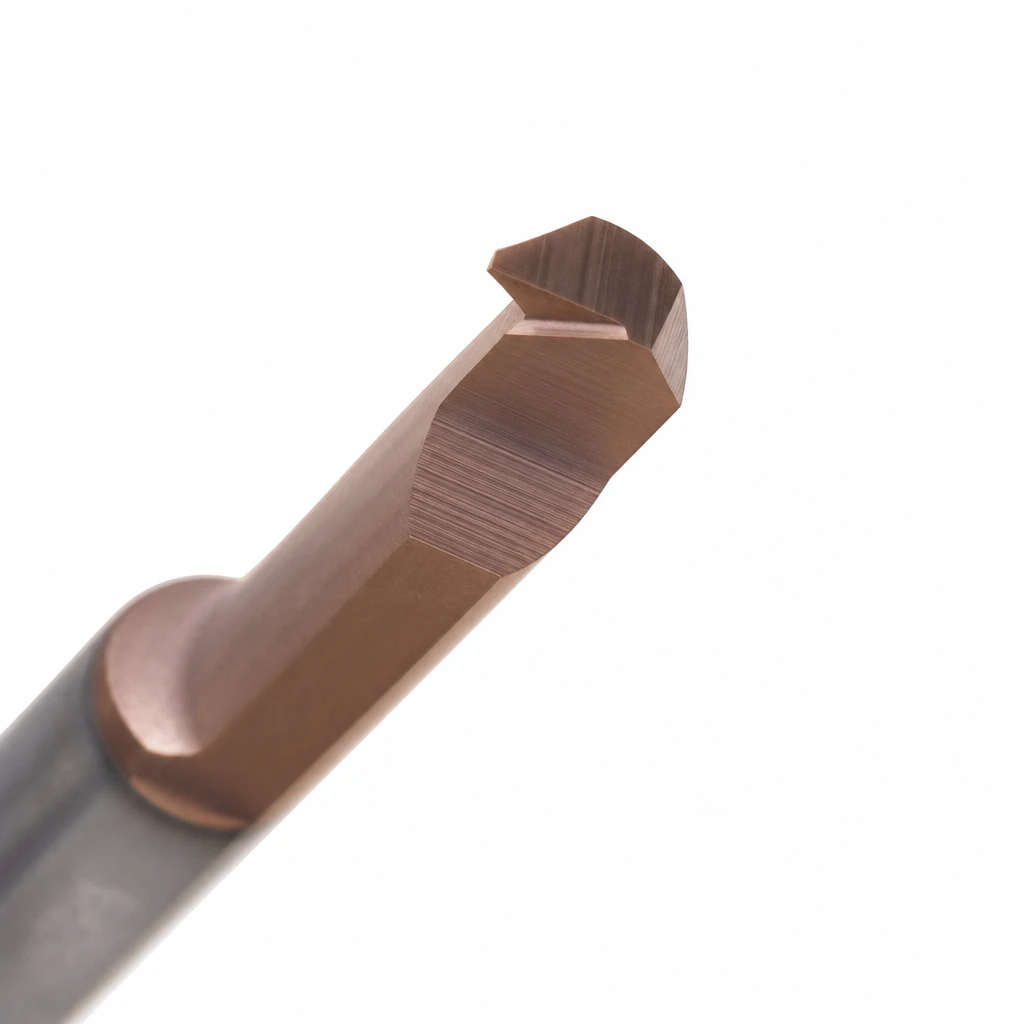

Wytaczak grzbietowy MQR to narzędzie tokarskie z węglika spiekanego (VHM) do rowków bocznych, grzbietów wewnętrznych i podtoczeń pierścieniowych. 67 wariantów wymiarowych obejmujących standardowe MQR oraz wersje XN-MQR (długi wysięg, mniejsza średnica ostrza), Y-MQR (powiększona średnica chwytu) i 38-MQR (powłoka czarna 38 HRC). Średnice ostrza od fi 1,9 mm. Konstrukcja monolityczna VHM zapewnia sztywność wymaganą przy operacjach grzbietowych z niewielkimi tolerancjami.

Specyfikacja

ParametrWartość
Materiałwęglik spiekany (VHM, monolit)
Powłokastandard - czarna utwardzana / wybrane warianty 38 HRC / VHM bez powłoki
Liczba wariantów67
Średnica ostrza1,9 - 6,0 mm
Promień R naroża0,05 - 0,4 mm
Długość części roboczej L8 - 22 mm
Średnica chwytu D3 / 4 / 6 mm
Warianty specjalneXN-MQR (długi wysięg) / Y-MQR (chwyt D4) / 38-MQR (38 HRC)
Tolerancja wymiarowa±0,01 mm
Chłodzeniezewnętrzne (standard)

Zastosowanie

Wytaczak grzbietowy MQR stosujemy do operacji:

  • rowki boczne na ścianach otworów wewnętrznych
  • podtoczenia grzbietowe (np. pod uszczelnienia)
  • profilowanie wewnętrznych rowków o-ring
  • nacinanie rowków zabezpieczających pod pierścienie segera
  • obróbka rowków w cienkościennych elementach (XN-MQR przy długim wysięgu)

Stosowany w obróbce stali konstrukcyjnej, stali nierdzewnej, brązu, aluminium oraz hartowanych elementów (warianty z powłoką 38 HRC).

Jak dobrać

Wybierz wariant zgodnie z średnicą otworu, szerokością i położeniem rowka:

  • średnica ostrza - musi zmieścić się w średnicy obrabianego otworu z marginesem swobody
  • promień R - dobierz pod wymaganą jakość krawędzi rowka (małe R = ostra krawędź, większe R = większa wytrzymałość ostrza)
  • długość części roboczej L - musi sięgnąć do położenia rowka od czoła otworu
  • XN-MQR - przy długim wysięgu (L 8-15 mm) i ograniczonej średnicy ostrza (od 1,9 mm)
  • Y-MQR - gdy potrzebny chwyt D4 zamiast D3 (sztywniejsza oprawka)
  • 38-MQR - do materiałów hartowanych powyżej 38 HRC

FAQ

Jaka różnica między MQR a XN-MQR?
Standard MQR ma normalny wysięg części roboczej. XN-MQR ma długi wysięg z mniejszą średnicą ostrza, do operacji wewnątrz głębokich otworów lub blisko ściany.

Co oznacza Y-MQR?
Y-MQR to wariant z powiększonym chwytem (D4 zamiast standardowych D3), co daje sztywniejsze mocowanie w oprawce.

Czy MQR nadaje się do toczenia wzdłużnego?
Nie - to wytaczak grzbietowy do operacji rowków. Do toczenia wzdłużnego wewnętrznego użyj wytaczaków typu MTR.
