Głowica do planowania MFPN66 na płytki PNMU090508 - chwyt nasadzany FMB

1. Głowica do planowania MFPN66

MFPN66 to nasadzana głowica frezarska do planowania powierzchni, współpracująca z płytkami PNMU090508. Korpus jest wykonany ze stali 42CrMo, a kąt przystawienia wynosi 66°. Wybór wariantu określa średnicę głowicy, średnicę otworu mocującego i liczbę gniazd na płytki.

2. Zastosowanie

Głowica jest przeznaczona do frezowania płaszczyzn i usuwania materiału z podwyższonym posuwem. Obrabiany materiał oraz warunki pracy należy dopasować do gatunku i geometrii założonej płytki PNMU090508. Sam kod korpusu nie określa gatunku płytki.

Wartości posuwu i prędkości z dalszej części opisu są punktami wyjścia do prób. Nie stanowią gwarancji wydajności ani jednakowych parametrów dla wszystkich średnic i materiałów.

3. Mocowanie FMB i dobór wariantu

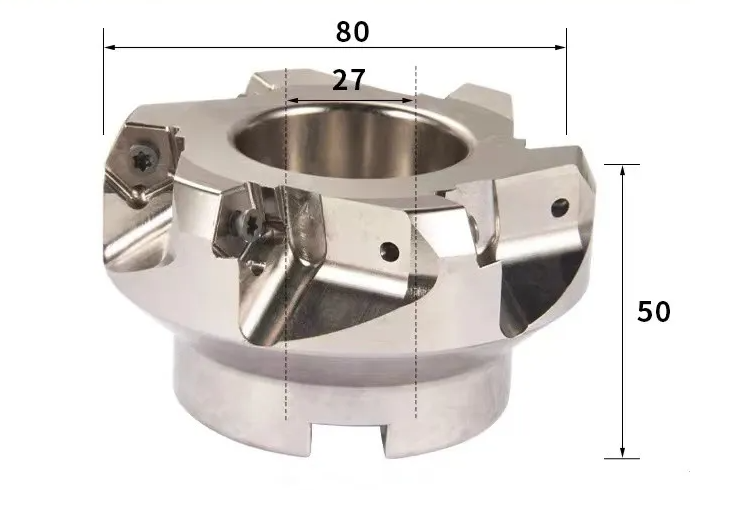

Dobierz głowicę do średnicy mocującej trzpienia FMB. Otwór mocujący jest innym wymiarem niż średnica robocza głowicy. Oba parametry są zapisane w kodzie wybranego wariantu i podane na jego karcie.

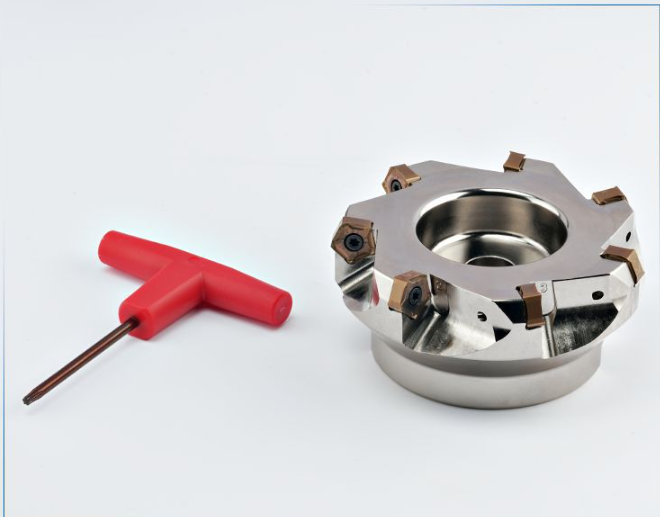

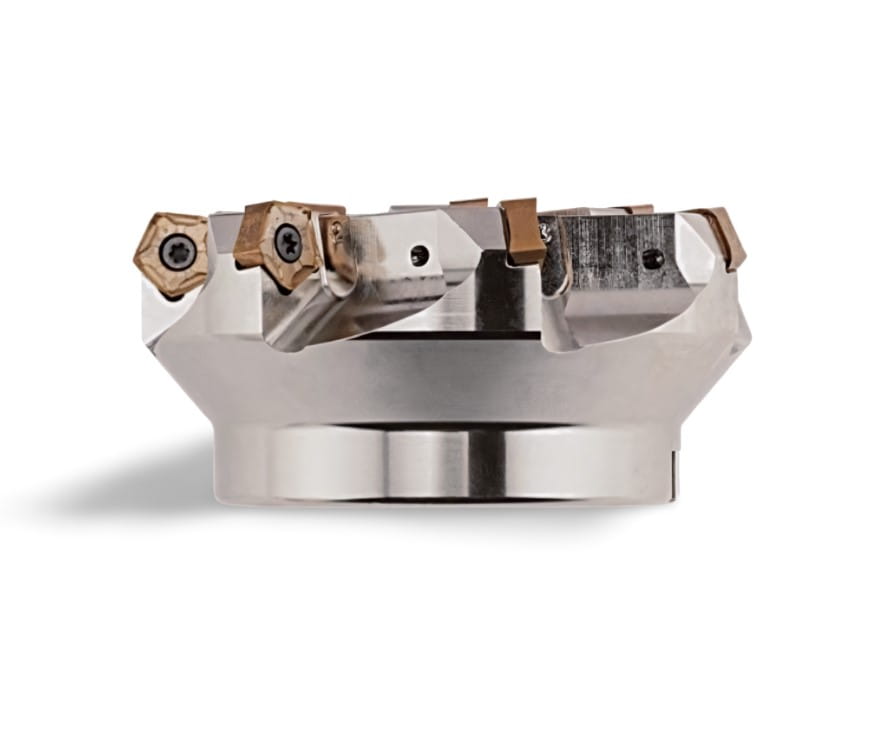

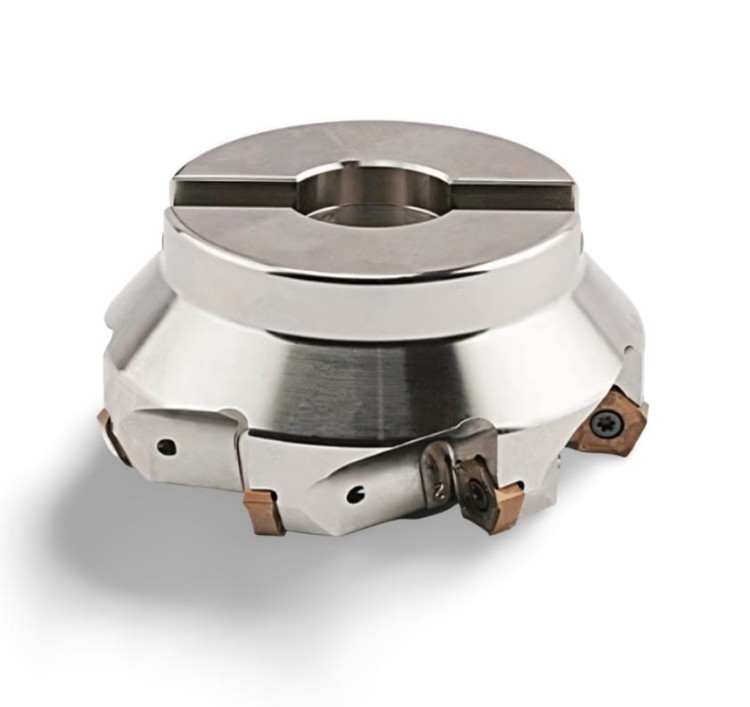

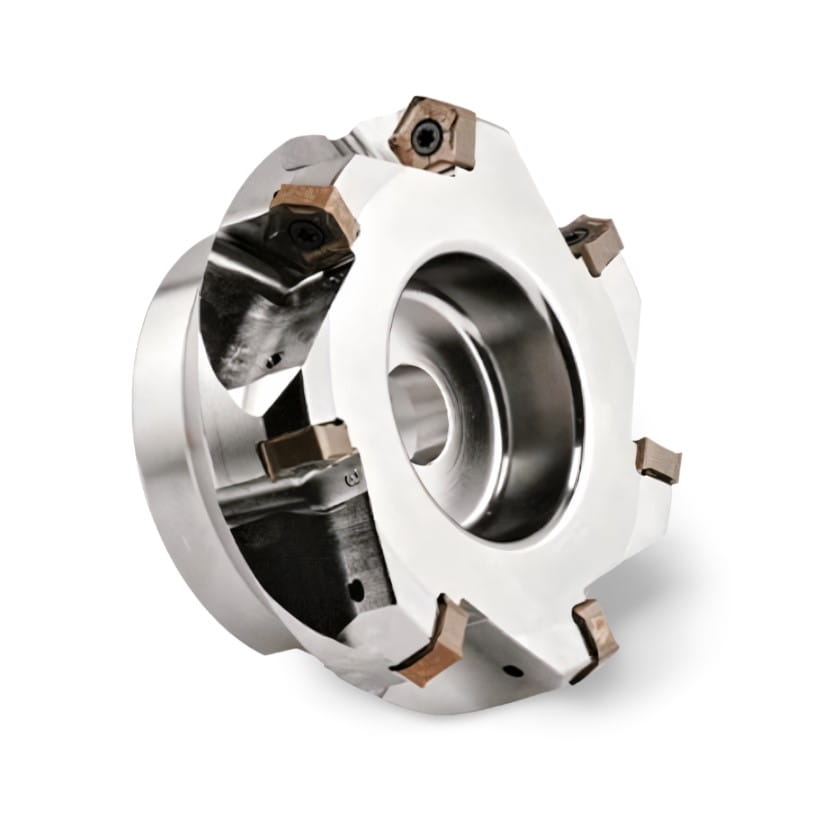

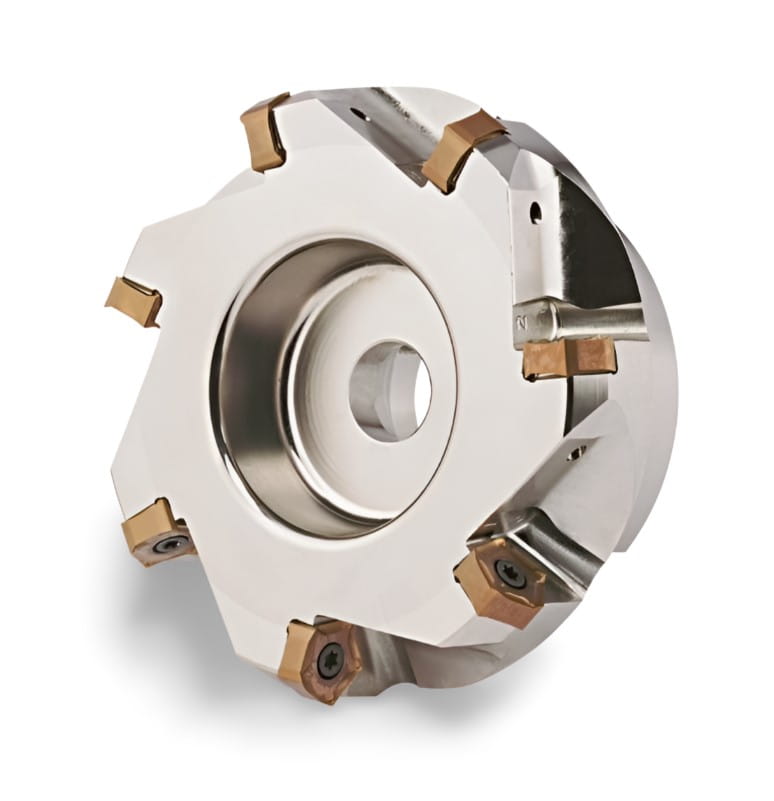

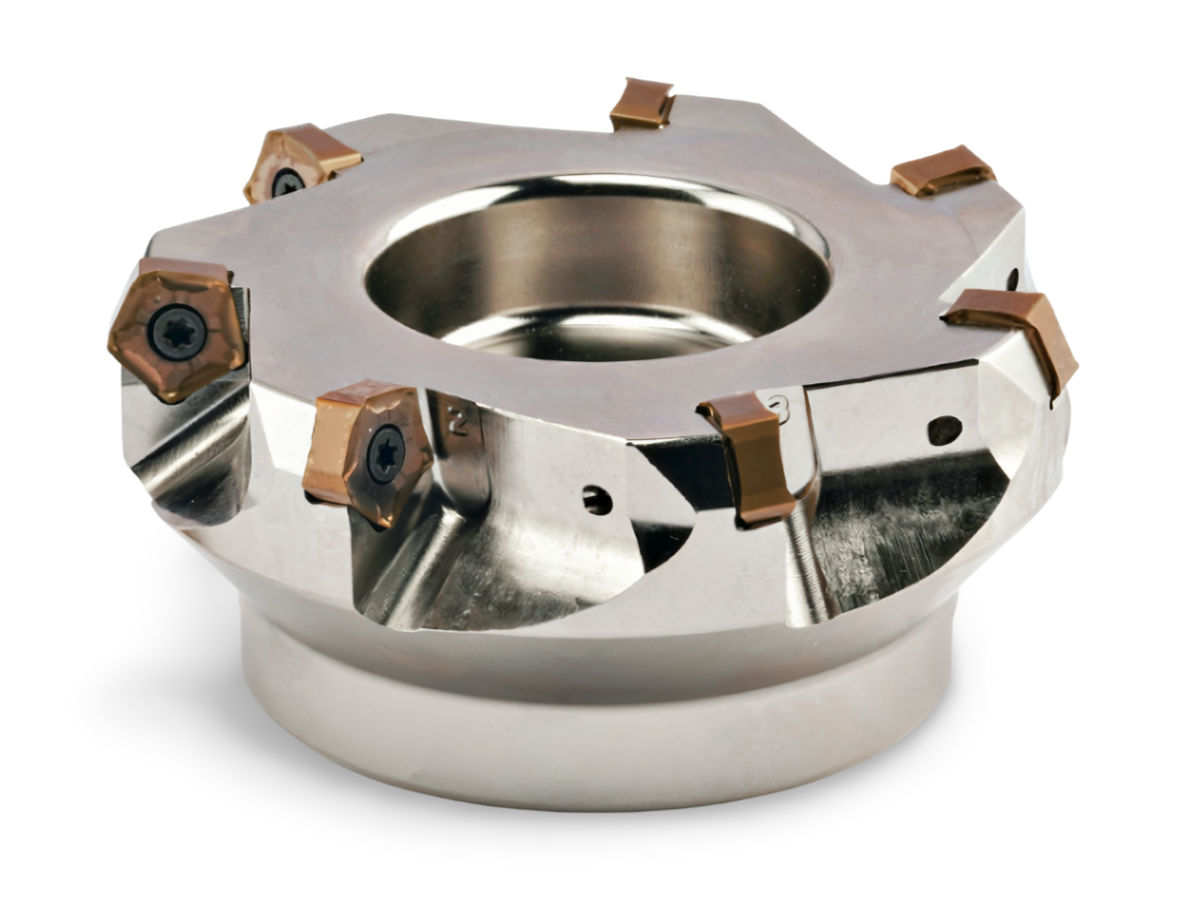

Dane konkretnego rozmiaru sprawdź po jego wybraniu w selektorze. Fotografia poglądowa pokazuje rodzinę MFPN66; średnicę, mocowanie i liczbę gniazd określają parametry wybranego wariantu.

4. Jak czytać oznaczenie

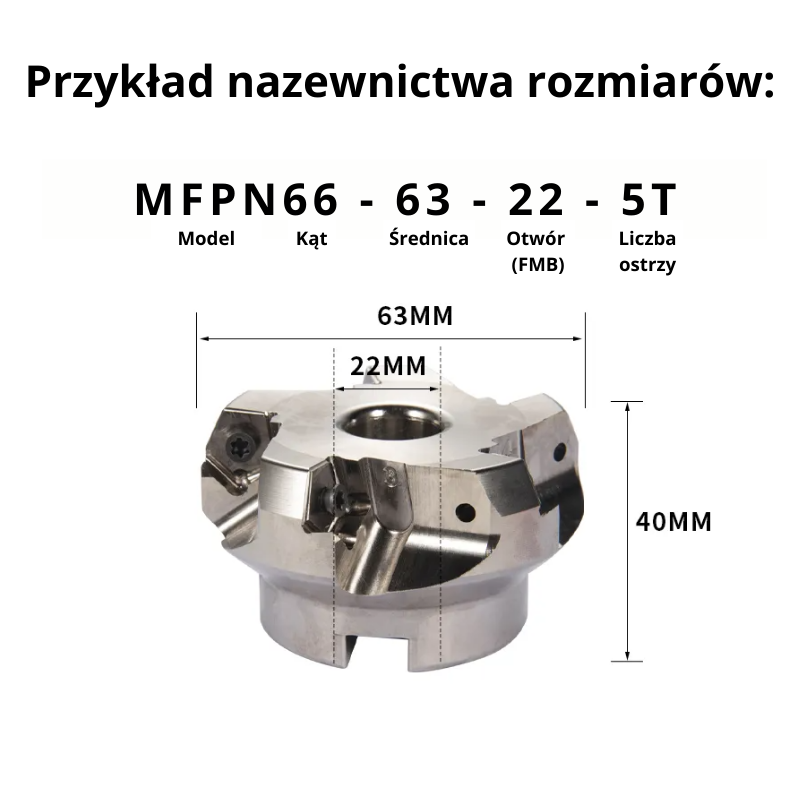

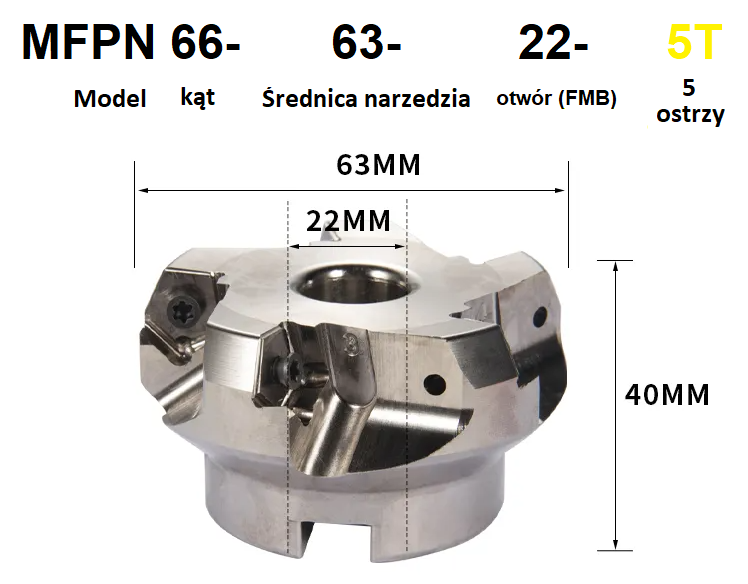

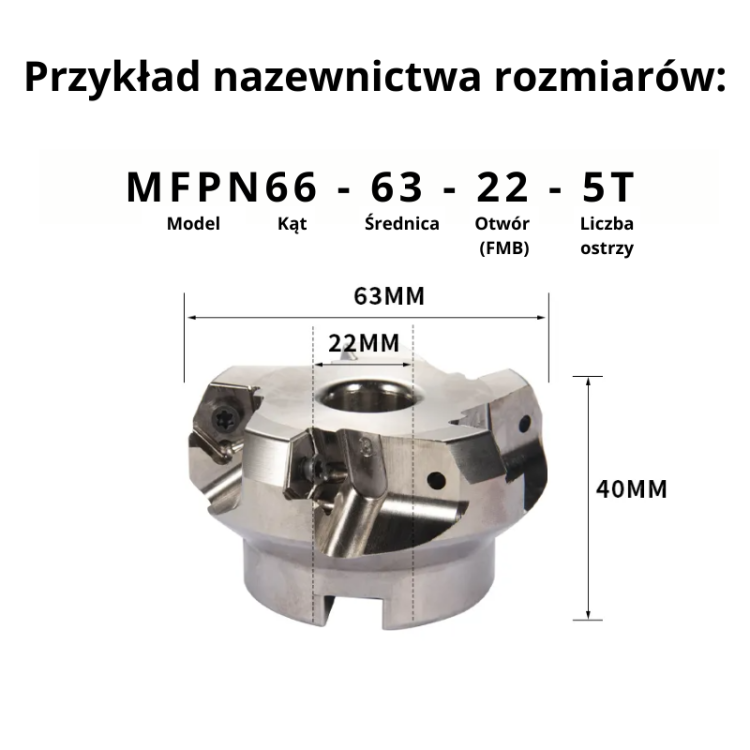

Oznaczenie łączy rodzinę głowicy, kąt, średnicę roboczą, średnicę otworu oraz liczbę gniazd. Litera T na końcu kodu odnosi się do liczby gniazd na płytki, a nie do liczby krawędzi pojedynczej płytki.

Przykładowo wartości 63, 22 i 5T oznaczają odpowiednio głowicę Ø63 mm, otwór Ø22 mm i pięć gniazd. Ten przykład objaśnia zapis; do zakupu wybierz właściwą pozycję w selektorze.

5. Płytki i wyposażenie

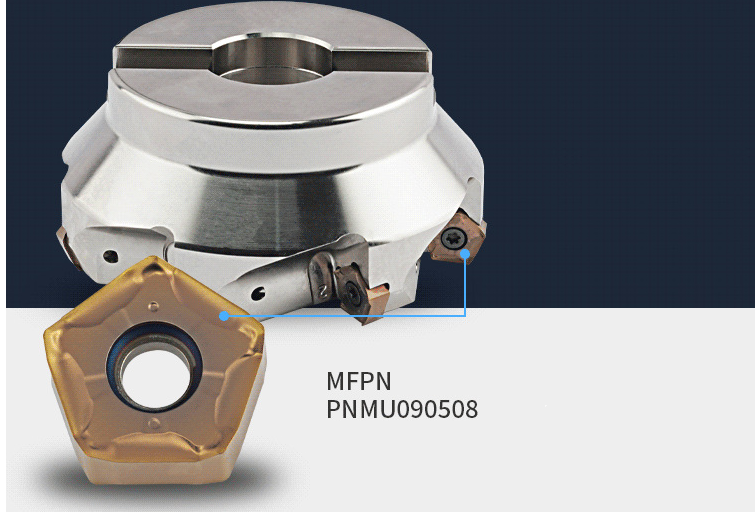

Korpus jest przeznaczony do płytek PNMU090508. Płytka jest dwustronna i ma 10 krawędzi skrawających. Liczba krawędzi jednej płytki pozostaje odrębna od liczby gniazd w głowicy.

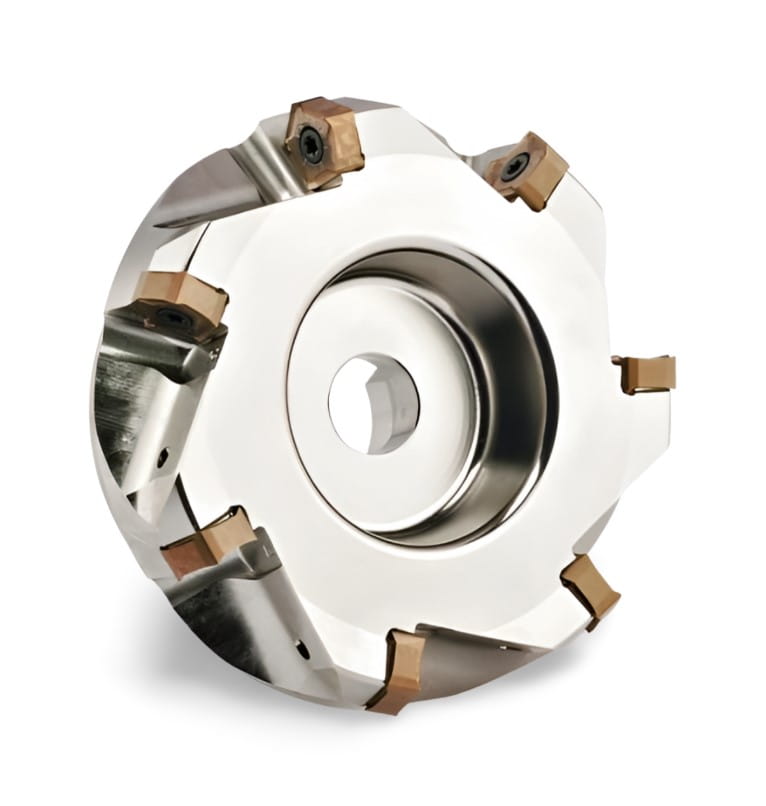

Gatunek płytki należy dobrać do materiału obrabianego i warunków skrawania. Nie wynika on z oznaczenia korpusu. Obecność zamontowanych płytek na zdjęciu poglądowym pokazuje sposób ich osadzenia; nie służy do identyfikacji gatunku ani powłoki.

6. Parametry skrawania — wartości wyjściowe

Poniższe zakresy pomagają ustalić punkt wyjścia do prób skrawania. Rzeczywiste ustawienia zależą od gatunku płytki, obrabianego materiału, oprawki, sztywności i mocy maszyny, zamocowania detalu oraz chłodziwa. Zacznij od prób i dostosuj parametry do stabilności procesu.

Przykład obróbki stali C55: Vc = 250 m/min, fz = 0,4 mm/ostrze, ap = 2 mm, ae = 70 mm. To przykład warunków obróbki, a nie uniwersalne ustawienie dla każdej średnicy i każdego zamocowania.

7. Dobór przed zakupem

Sprawdź wspólnie rozmiar korpusu, sposób jego mocowania oraz system płytki. Wybór tylko według średnicy głowicy pomija średnicę otworu FMB i liczbę gniazd.

Jeżeli potrzebujesz innego wykonania chłodzenia lub pomocy w doborze płytki, podaj materiał detalu, wybrany kod głowicy i sposób zamocowania.

8. Pytania i odpowiedzi

Jakie płytki pasują do tej głowicy?
System PNMU090508. Konkretny gatunek płytki dobierz do materiału i warunków obróbki.

Czy liczba T oznacza liczbę krawędzi płytki?
Nie. T określa liczbę gniazd w głowicy. Dwustronna płytka PNMU090508 ma 10 krawędzi skrawających.

Czy głowica ma chłodzenie wewnętrzne?
To wykonanie nie ma chłodzenia przez narzędzie. Zapytaj o korpus z chłodzeniem wewnętrznym, jeżeli wymaga go Twoje zastosowanie.

Gdzie sprawdzić wymiary wybranego rozmiaru?

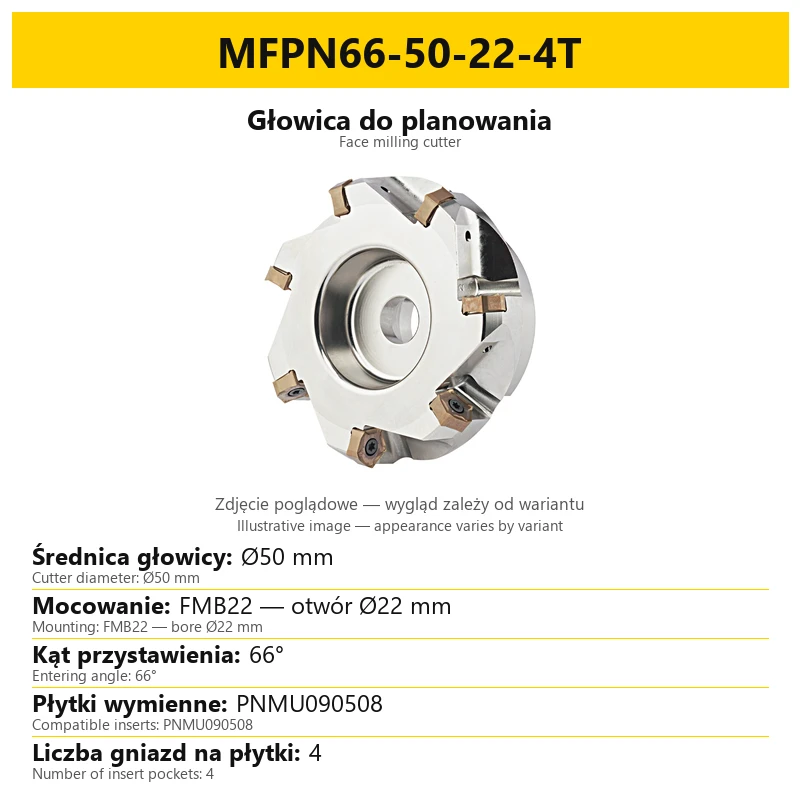

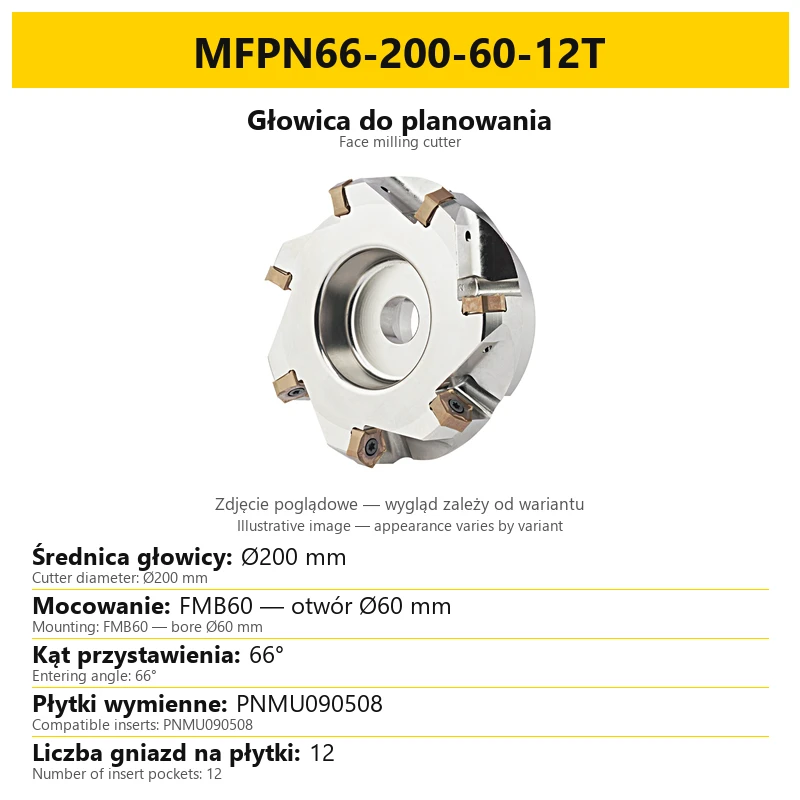

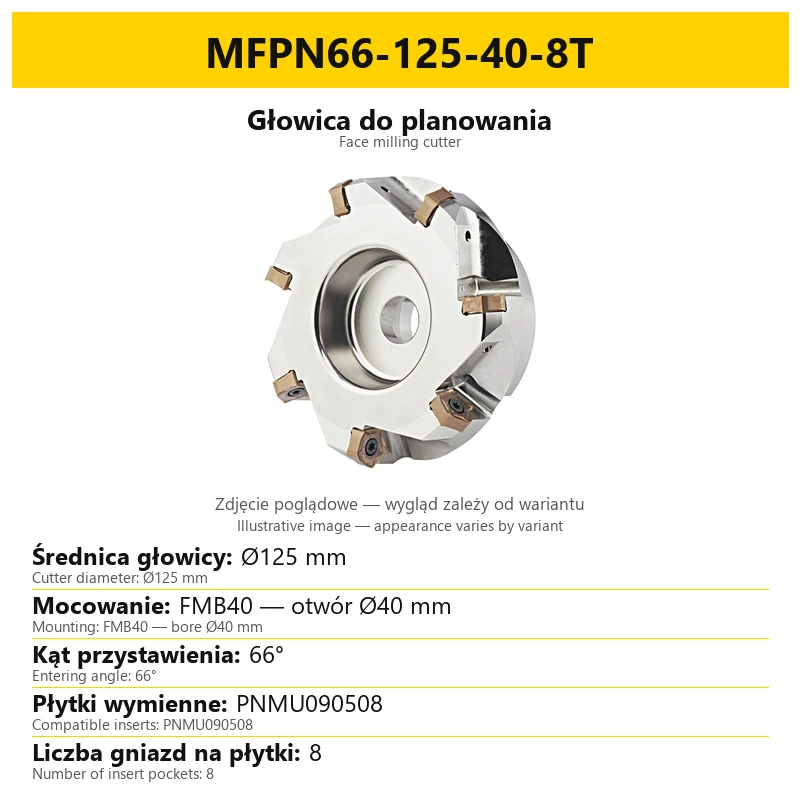

Na karcie przypisanej do wybranego wariantu. Zawiera średnicę głowicy, mocowanie i liczbę gniazd; wspólne zdjęcie jest poglądowe.

Czy podane parametry można stosować bez prób?
Są to wartości wyjściowe. Dostosuj je do płytki, materiału, maszyny i zamocowania, kontrolując przebieg próbnej obróbki.
