Głowica do planowania MFPN66 z chłodzeniem wewnętrznym na płytki PNMU090508 - chwyt nasadzany FMB
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Zapytaj o produkt
Administratorem danych osobowych jest Kortools. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: 95FF-903C5
Opis produktu
Kąt przystawienia 66° • chłodzenie wewnętrzne • mocowanie nasadzane FMB
Nasadzana głowica MFPN66 do planowania powierzchni i obróbki zgrubnej z wysokimi wartościami posuwu. Korpus ze stali 42CrMo współpracuje z dwustronnymi płytkami PNMU090508 o dziesięciu krawędziach skrawających. Kąt przystawienia wynosi 66°. Otwory wewnętrzne umożliwiają doprowadzenie chłodziwa przez oprawkę i narzędzie.
Przedmiotem sprzedaży jest jedna głowica bez płytek skrawających. Płytki są dobierane i kupowane osobno. Fotografie pokazują głowicę po uzbrojeniu; są poglądowe i nie odwzorowują rozmiarów w skali. Dane wybranego wariantu określają średnicę, otwór mocujący i liczbę gniazd.
Zastosowanie i dobór materiału
| Operacja | Przeznaczenie i warunki |
|---|---|
| Planowanie czołowe | Frezowanie powierzchni płaskich głowicą o kącie przystawienia 66°. Geometria tej rodziny służy do obróbki płaszczyzn. |
| Obróbka zgrubna | Usuwanie naddatku przy posuwie, głębokości i szerokości skrawania dobranych do płytki oraz sztywności układu. |
| Obróbka z wysokim posuwem | Dobór posuwu zależy od geometrii i gatunku płytki, materiału detalu oraz możliwości obrabiarki. |
| Frezowanie wgłębne | Wyłącznie w odpowiednio przygotowanych warunkach technologicznych. Możliwości wejścia w materiał trzeba potwierdzić dla uzbrojonego narzędzia i zaplanowanej ścieżki. |
System stosuje się do stali, stali nierdzewnej, żeliwa oraz wybranych stopów specjalnych po dobraniu odpowiedniego gatunku płytki. Materiał korpusu 42CrMo nie określa gatunku węglika ani powłoki płytki. Płytkę dobieraj do konkretnego materiału detalu, charakteru skrawania i wymaganej jakości powierzchni.
Budowa korpusu i system płytek

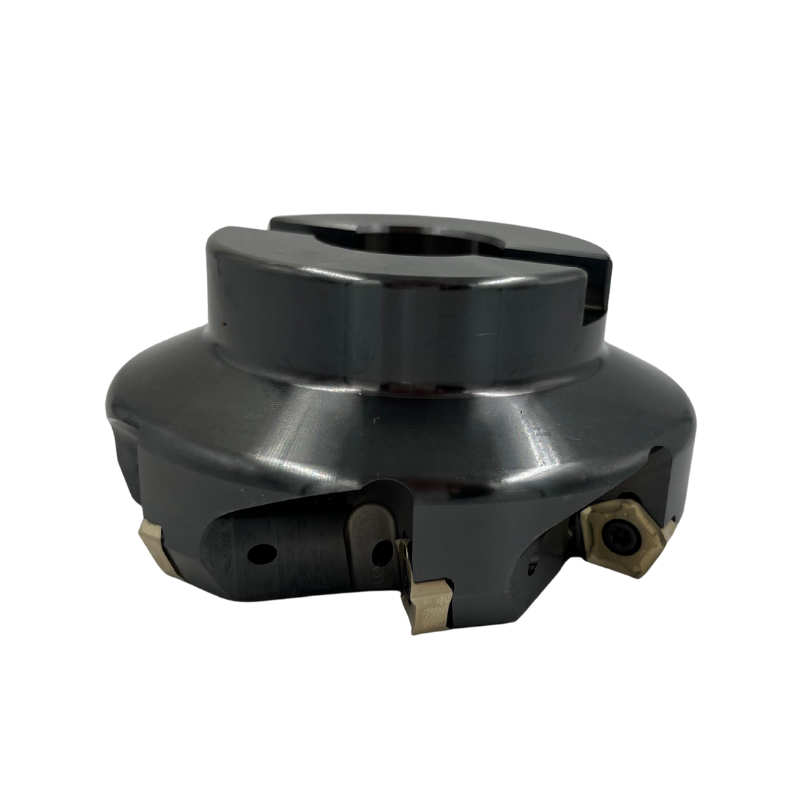

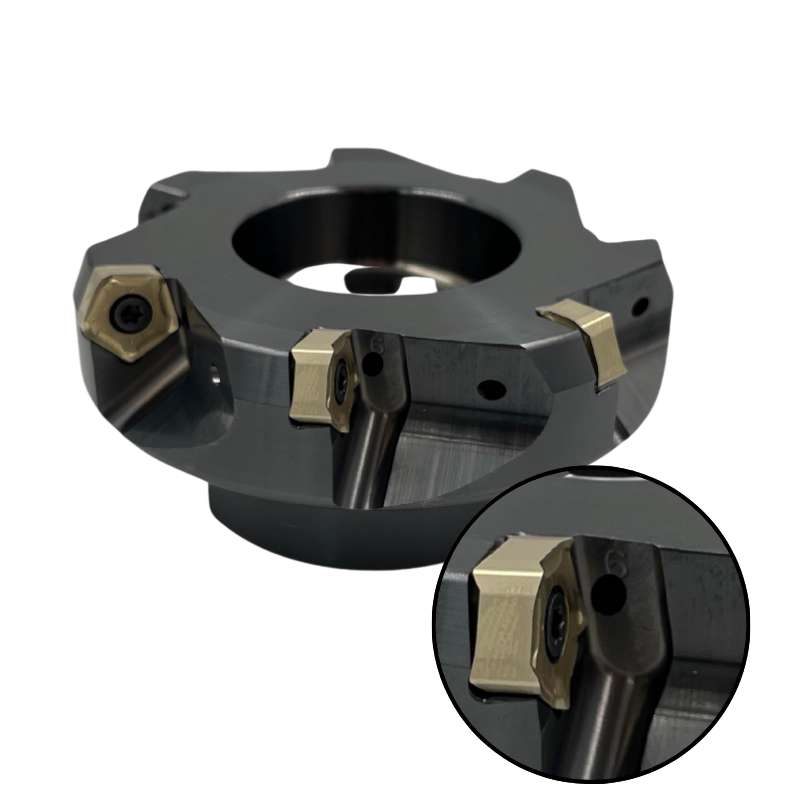

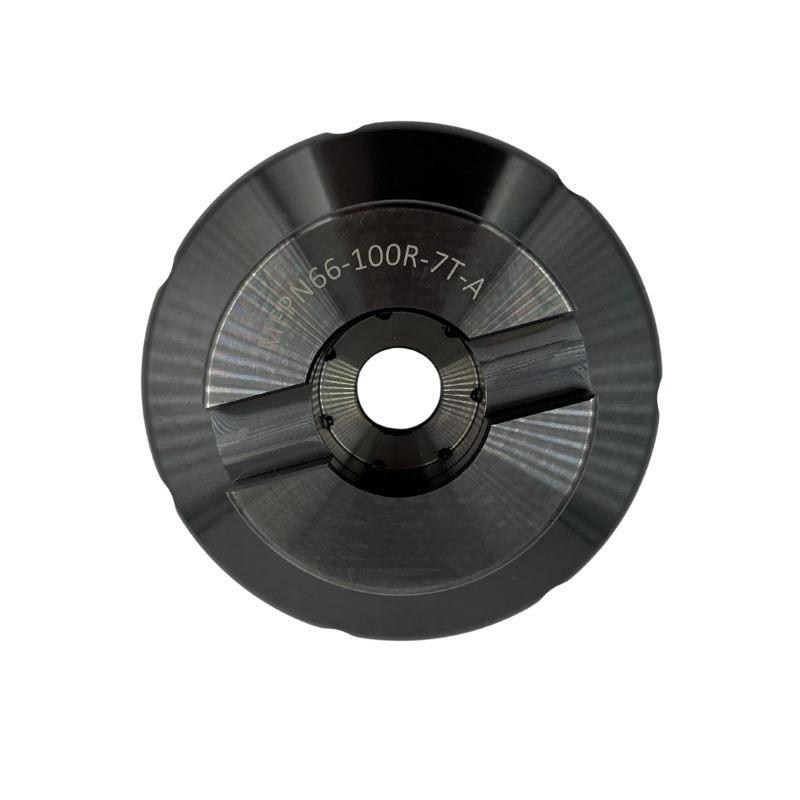

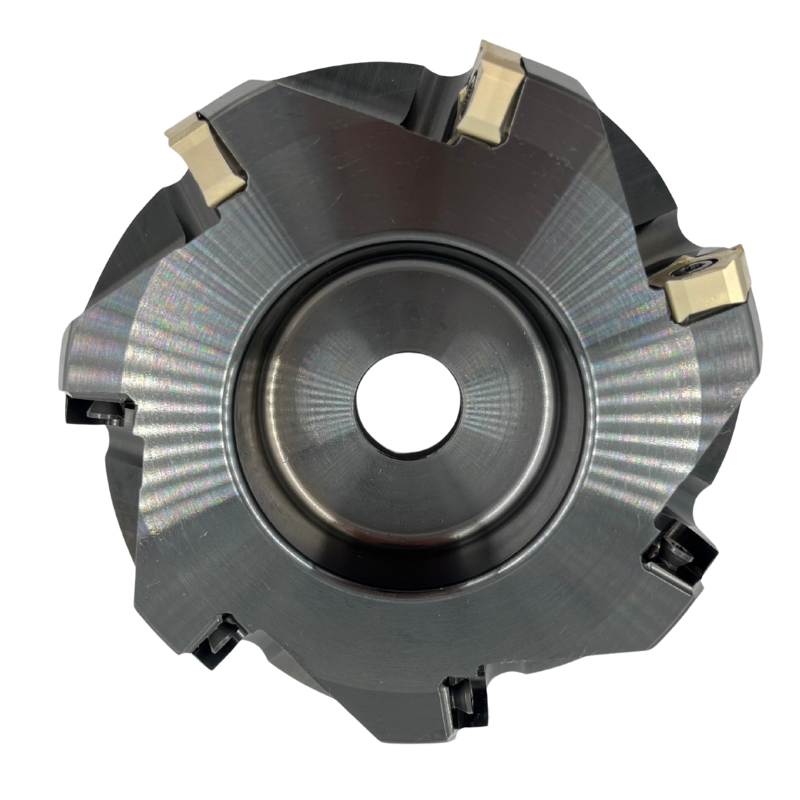

Korpus MFPN66 ma mocowanie nasadzane FMB, centralny otwór osadczy oraz gniazda rozmieszczone na obwodzie. W gniazdach pracują wymienne płytki z rodziny PNMU090508. Płytka jest mocowana śrubą, a po zużyciu jednej krawędzi można wykorzystać następną krawędź tej samej płytki.
Dziesięć krawędzi dotyczy pojedynczej płytki, nie liczby gniazd ani liczby płytek w korpusie. Głowica ma od czterech do siedmiu gniazd, zależnie od średnicy. Kąt 66° określa geometrię rodziny; nie jest kątem 90° do wykonywania prostych naroży.
Parametry techniczne
| Parametr | Wartość / wykonanie |
|---|---|
| Rodzina / kąt | MFPN66 / 66° |
| Korpus / chłodzenie | 42CrMo / chłodzenie wewnętrzne |
| System płytek | PNMU090508; płytka dwustronna z 10 krawędziami |
| Mocowanie / otwory | Nasadzane FMB; Ø22, Ø27 lub Ø32 mm |
| Średnice / gniazda | Ø50–Ø100 mm / 4–7 gniazd, zależnie od wariantu |
| Maksymalna głębokość APMX | 5 mm |
| Śruby / klucz | M4x10 / T15 |
| Jednostka sprzedaży | 1 głowica bez płytek skrawających |
APMX=5 mm oznacza maksymalną głębokość skrawania podaną dla rodziny narzędzia. Nie jest zalecaną głębokością każdej operacji. Wartości robocze dobierz do płytki, materiału, mocy wrzeciona, zamocowania i rzeczywistego zaangażowania głowicy. OAL określa wysokość całej głowicy w osi mocowania, a nie długość krawędzi skrawającej.
Wymiary i mocowanie FMB
| Średnica DC / gniazda | Otwór DCB | OAL | DCCB / KWW | Typ |
|---|---|---|---|---|
| Ø50 mm / 4 | Ø22 mm | 40 mm | 17 / 10.4 mm | A |
| Ø63 mm / 5 | Ø22 mm | 40 mm | 17 / 10.4 mm | A |

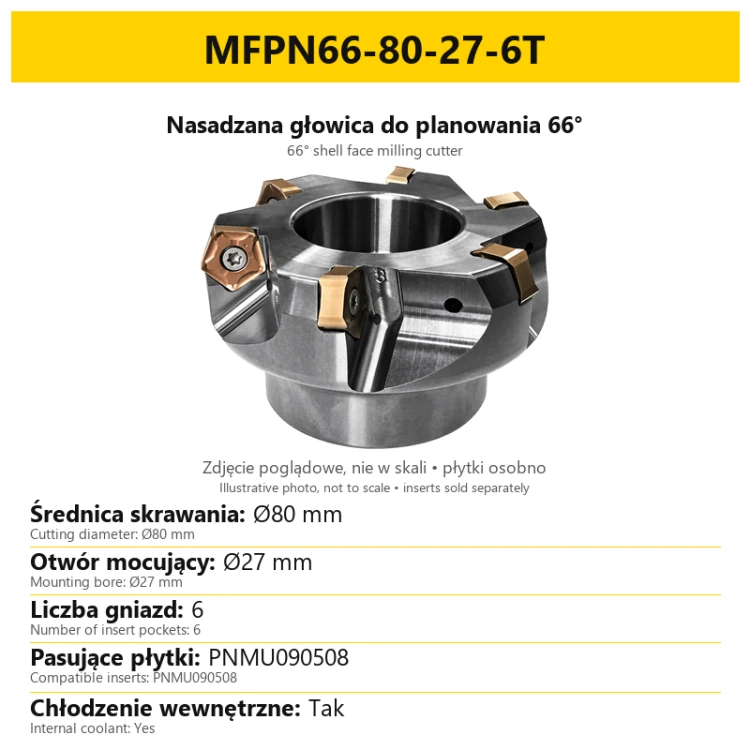

| Ø80 mm / 6 | Ø27 mm | 50 mm | 34 / 12.4 mm | A |
| Ø100 mm / 7 | Ø32 mm | 50 mm | 42 / 14.4 mm | A |
DC to średnica skrawania, DCB to średnica otworu mocującego, a OAL oznacza wysokość całkowitą. DCCB i KWW są pomocniczymi oznaczeniami wymiarów montażowych. Wszystkie wymiary liniowe w tabeli podano w milimetrach. Wykonania w tym zestawieniu odpowiadają geometrii montażowej typu A.
Oprawkę FMB dobierz do otworu głowicy: Ø22 mm dla średnic Ø50 i Ø63, Ø27 mm dla Ø80 oraz Ø32 mm dla Ø100. Sprawdź również współpracujące powierzchnie mocowania i zabieraki. Średnica skrawania nie jest średnicą otworu osadczego. Samo oznaczenie FMB nie zastępuje porównania wymiarów głowicy i oprawki.
Chłodziwo musi mieć drożną drogę przez wrzeciono lub właściwy układ doprowadzenia, oprawkę i korpus. Sama obecność otworów w głowicy nie zapewnia chłodzenia przez narzędzie, gdy oprawka nie obsługuje tego zasilania. Przed obróbką sprawdź doprowadzenie chłodziwa do strefy skrawania.
Jak czytać oznaczenie wariantu

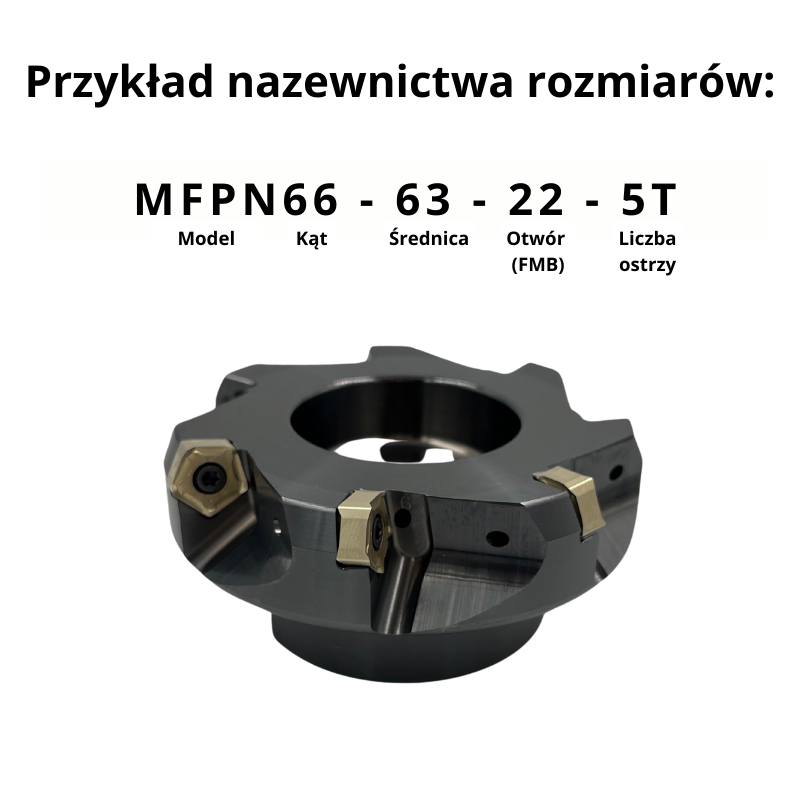

Przykład: MFPN66-63-22-5T. Zapis kolejno identyfikuje rodzinę głowicy, średnicę skrawania, otwór mocujący i liczbę gniazd płytek. Nazwa wariantu i jego karta opisują to samo wykonanie.
| Fragment kodu | Znaczenie |
|---|---|
| MFPN66 | Rodzina nasadzanych głowic o kącie przystawienia 66°. |
| 63 | Średnica skrawania Ø63 mm. |
| 22 | Otwór mocujący Ø22 mm. |
| 5T | Pięć gniazd na płytki. |
Liczba przy literze T określa liczbę gniazd w korpusie. Nie oznacza liczby krawędzi dostępnych na pojedynczej płytce. Wysokość OAL oraz pozostałe wymiary montażowe odczytuj z tabeli wymiarów. Kod nie zawiera gatunku płytki, jej powłoki ani parametrów skrawania.
Parametry pracy i przygotowanie narzędzia
Przykładowe parametry dla stali C55: Vc=250 m/min, fz=0.4 mm/ząb, ap=2 mm, ae=70 mm. Jest to przykład technologiczny, wymagający dopasowania do płytki i warunków obróbki; nie stanowi uniwersalnych nastaw dla całej rodziny.
| Symbol | Wartość przykładowa | Znaczenie |
|---|---|---|
| Vc | 250 m/min | Prędkość skrawania. |
| fz | 0.4 mm/ząb | Posuw na jeden ząb, a nie posuw minutowy maszyny. |
| ap | 2 mm | Głębokość skrawania w przykładzie; poniżej APMX 5 mm. |
| ae | 70 mm | Szerokość skrawania; ten przykład dotyczy głowicy Ø80 lub Ø100, nie Ø50 ani Ø63. |
- Dobierz gatunek i geometrię płytki PNMU090508 do materiału detalu.
- Oczyść gniazda i powierzchnie osadcze przed zamontowaniem płytek oraz głowicy.
- Sprawdź pełne osadzenie płytek, stan śrub M4x10 i zgodność klucza T15.
- Zweryfikuj sztywność mocowania, bicie narzędzia i drożność chłodzenia.
- Dobierz posuw, prędkość, ap oraz ae do możliwości obrabiarki i przeprowadź kontrolowaną próbę obróbki.
Przy zmianie średnicy głowicy zmienia się zależność między prędkością skrawania i obrotami, a liczba gniazd wpływa na posuw minutowy przy tym samym posuwie na ząb. Dlatego zestawu parametrów nie należy kopiować bez przeliczenia do innej średnicy lub innej liczby gniazd. Przy frezowaniu wgłębnym sprawdź osobno możliwości płytki oraz ścieżkę wejścia.
Komplet i elementy dobierane osobno
| Element | Zakres produktu |
|---|---|
| W zestawie | 1 korpus MFPN66 z chłodzeniem wewnętrznym, klucz T15 oraz śruby M4x10. |
| Płytki skrawające | Sprzedawane osobno; kompatybilny system PNMU090508. |
| Oprawka FMB | Dobierana osobno do otworu i geometrii montażowej głowicy. |

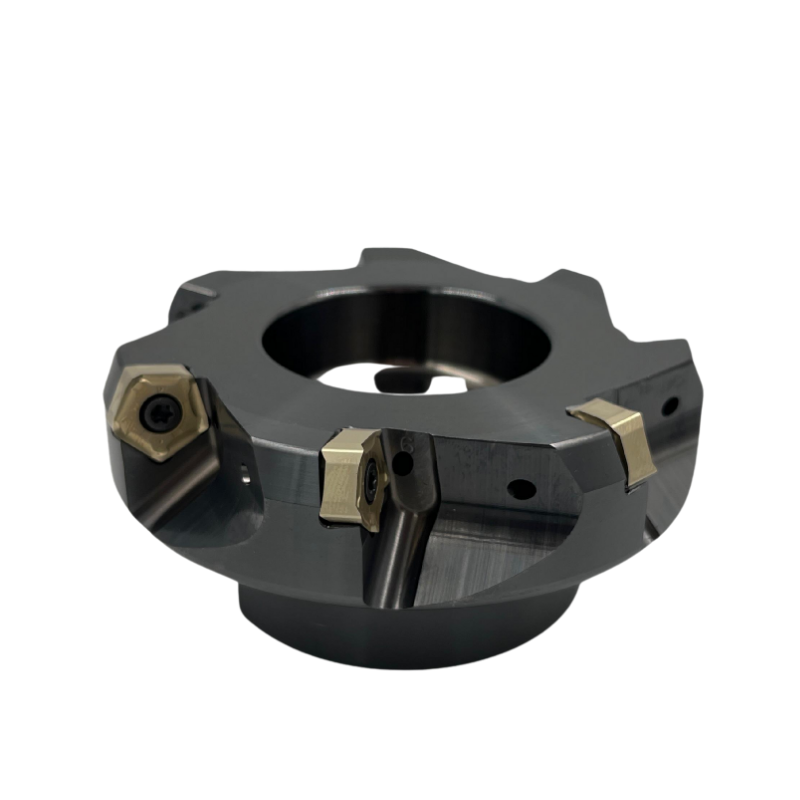

Fotografia z zamontowanymi płytkami przedstawia uzbrojone narzędzie. Płytki widoczne na zdjęciu nie są częścią sprzedawanego korpusu. Przed rozpoczęciem pracy potrzebne są odpowiednie płytki oraz oprawka współpracująca z mocowaniem FMB i chłodzeniem wewnętrznym.
Najczęstsze pytania
Czy płytki są w zestawie?
Nie. Przedmiotem sprzedaży jest korpus głowicy, klucz T15 i śruby M4x10. Płytki PNMU090508 są sprzedawane osobno.
Czy wszystkie warianty mają chłodzenie wewnętrzne?
Tak. W tej aukcji warianty mają chłodzenie wewnętrzne. Do wykorzystania go potrzebny jest odpowiedni układ doprowadzenia i oprawka.
Czy głowica Ø63 ma pięć czy sześć gniazd?
Wariant Ø63 z chłodzeniem wewnętrznym ma pięć gniazd. Kieruj się oznaczeniem 5T w wariantowniku.
Co oznacza dziesięć krawędzi?
Dziesięć krawędzi skrawających dotyczy jednej dwustronnej płytki. Liczbę gniazd głowicy podaje oznaczenie przy literze T.
Czy można użyć identycznych parametrów dla każdej średnicy?
Parametry wymagają dopasowania do średnicy, liczby gniazd, płytki i warunków pracy. Przykład C55 z ae=70 mm nie dotyczy głowic Ø50 ani Ø63.
