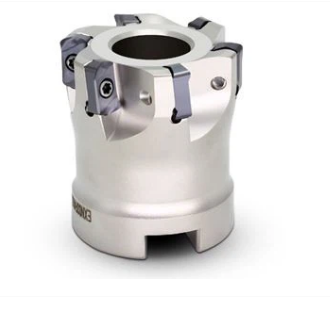

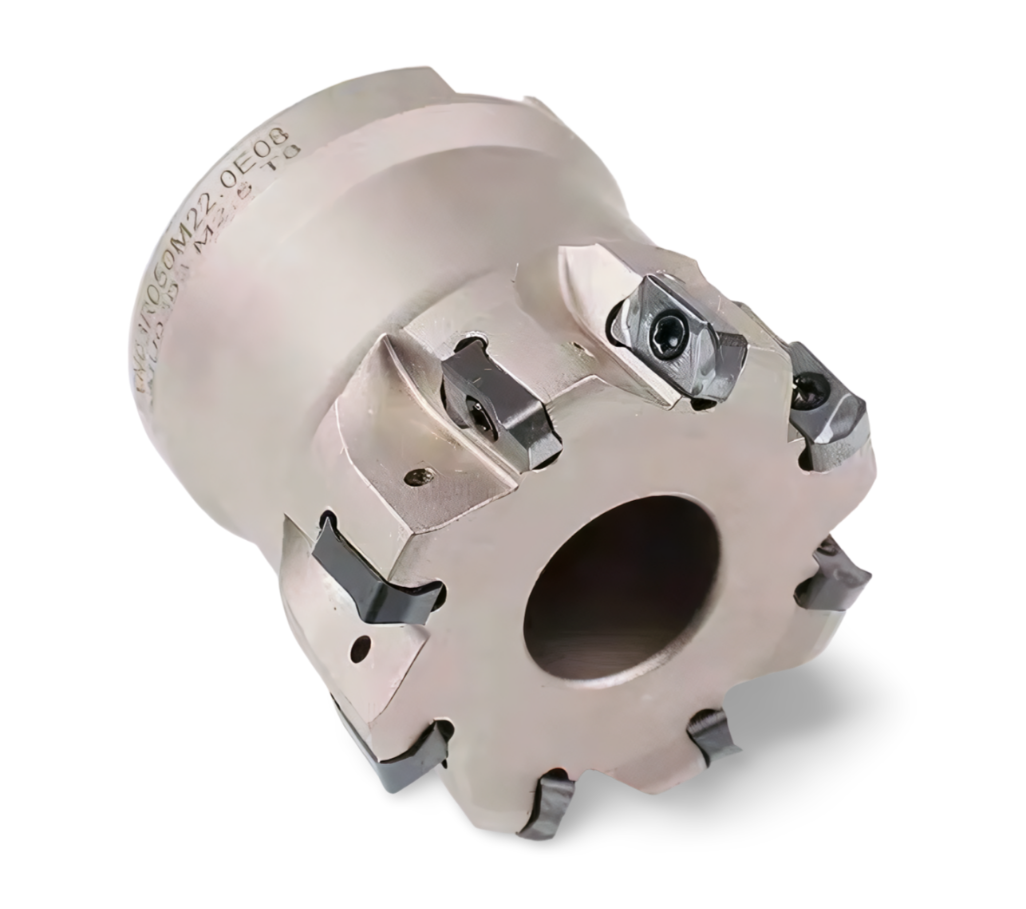

Głowica high feed - EXN03R na płytki LNMU0303 - chwyt nasadzany FMB

EXN03R to głowica nasadzana do frezowania zgrubnego z wysokimi posuwami. Pracuje na wymiennych płytkach LNMU0303 i jest przeznaczona do usuwania naddatku metodą high feed: przy małej głębokości skrawania i odpowiednio dobranym posuwie na ząb.

Korpus ze stali 42CrMo o twardości 40–42 HRC mocuje się na trzpieniu do głowic nasadzanych FMB. Wybierz średnicę głowicy, średnicę otworu mocującego oraz liczbę gniazd odpowiednią do obróbki i dostępnej oprawki.

1. Jak pracuje głowica high feed

Frezowanie high feed łączy małą głębokość skrawania z wysokim posuwem. Geometria ustawienia płytki sprzyja powstawaniu cienkiego wióra. Pozwala to pracować z większym posuwem na ząb niż w wielu konwencjonalnych operacjach, pod warunkiem dobrania parametrów do płytki i warunków obróbki.

Siły skrawania są kierowane w większym stopniu wzdłuż osi narzędzia, w stronę wrzeciona. Może to ograniczać ugięcie boczne przy większym wysięgu, co jest przydatne podczas usuwania naddatku z głębszych kieszeni. Sztywność oprawki, zamocowanie detalu i prawidłowe odprowadzanie wiórów nadal mają znaczenie.

2. Zastosowanie i dobór materiału

• Usuwanie naddatku i frezowanie zgrubne — praca z wysokimi posuwami przy płytkich przejściach.
• Obróbka kieszeni — usuwanie materiału w dostępnej przestrzeni roboczej; przy większej głębokości uwzględnij zasięg oprawki i odprowadzanie wiórów.
• Obróbka przy większym wysięgu — wykorzystanie charakteru sił high feed, przy zachowaniu możliwie sztywnego zamocowania.
• Plunge milling — frezowanie wgłębne wyłącznie po potwierdzeniu dopuszczalnego sposobu zagłębiania i parametrów dla wybranego zestawu głowica–płytka oraz przygotowaniu odpowiedniej strategii CAM.

Materiał obrabiany dobieraj przez gatunek i geometrię płytki LNMU0303. Sam symbol korpusu nie określa powłoki płytki, łamacza wióra ani dopuszczalnej twardości detalu. Do doboru podaj gatunek materiału, jego twardość, warunki mocowania i planowaną operację.

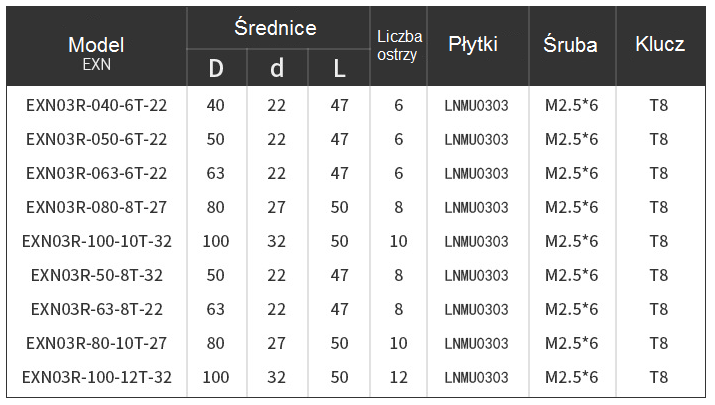

3. Parametry techniczne

4. Oznaczenie rozmiaru i mocowanie FMB

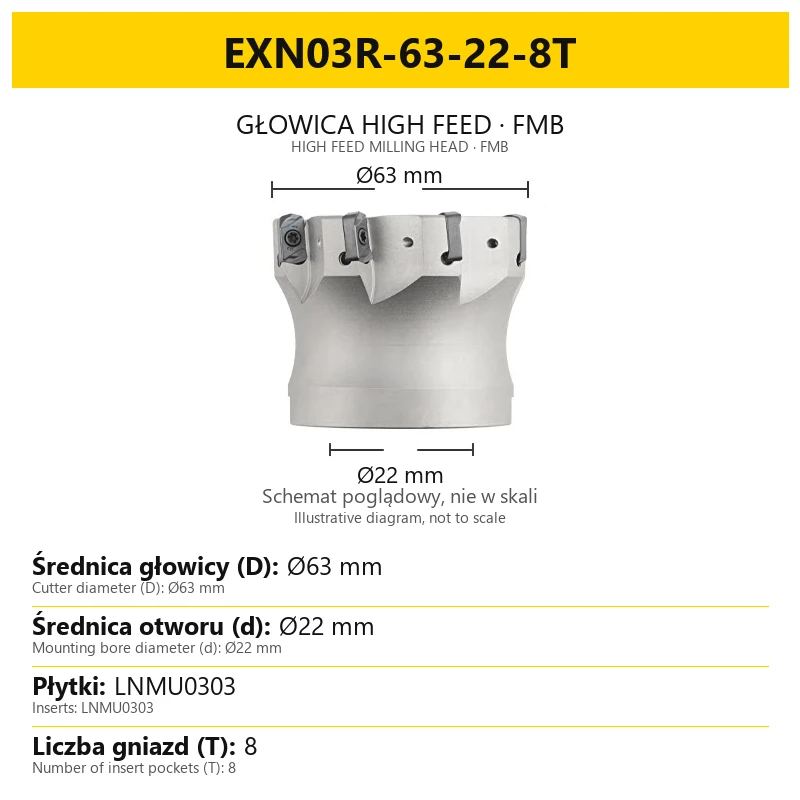

Przykład oznaczenia: EXN03R-63-22-8T. Poszczególne elementy określają:

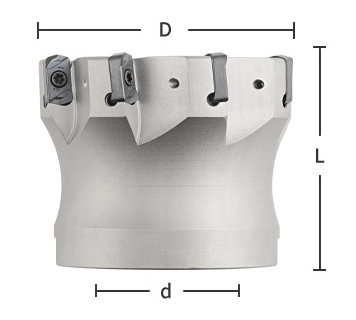

FMB oznacza mocowanie nasadzane. Głowicę dobierz do właściwego trzpienia frezarskiego, zgodnie ze średnicą otworu mocującego. To średnica d, a nie zewnętrzna średnica D, decyduje o podstawowym dopasowaniu do trzpienia.

Sprawdź także sposób przenoszenia napędu, mocowanie osiowe oraz dostępny zasięg i prześwit całego zestawu. Oznaczenie rozmiaru nie podaje długości oprawki ani długości roboczej zespołu.

5. Płytki LNMU0303 i liczba gniazd

Cztery krawędzie jednej płytki i liczba zębów głowicy to dwie różne wartości. Płytka LNMU0303ZER ma cztery krawędzie użytkowe. Po zużyciu pracującej krawędzi można wykorzystać kolejną, o ile stan płytki na to pozwala.

Oznaczenie 8T opisuje osiem gniazd w korpusie. Głowica pracująca z kompletem płytek ma więc osiem obsadzonych zębów. Cztery krawędzie pojedynczej płytki nie pracują jednocześnie w jednym gnieździe.

Przy zakupie płytek sprawdź pełny symbol, geometrię, gatunek i warunki zastosowania. Prawidłowo dopasowana płytka musi osiadać w gnieździe bez wymuszania i zostać zamocowana zgodnie z wymaganiami jej mocowania.

6. Dobór parametrów skrawania

Obroty i posuw ustalaj dla konkretnego materiału, płytki, średnicy oraz sztywności zestawu. Kontroluj obciążenie wrzeciona i sposób powstawania wióra, a zmianę parametrów oceniaj po próbie obróbki.

Posuw roboczy F = n × Z × fz, gdzie n to obroty wrzeciona w obr/min, Z — liczba efektywnie pracujących zębów, a fz — posuw na ząb w mm/ząb. Ta zależność pozwala przeliczyć posuw po zmianie obrotów lub liczby zębów; nie wyznacza sama dopuszczalnego fz.

Przykład dla głowicy Ø63 mm:

W przedstawionym przykładzie stosowana jest obróbka na sucho lub sprężone powietrze. Ostateczny sposób chłodzenia i odprowadzania wiórów dobierz do materiału oraz zaleceń dla używanej płytki. Nie traktuj tego przykładu jako zakazu stosowania chłodziwa we wszystkich zastosowaniach.

7. Przygotowanie i prowadzenie obróbki

• Sprawdź korpus i gniazda. Usuń wióry i zabrudzenia z powierzchni osadzenia. Skontroluj stan płytek oraz elementów ich mocowania.
• Sprawdź zestaw z oprawką. Dopasuj średnicę mocowania, zamocuj głowicę prawidłowo i ogranicz wysięg do niezbędnego dla danej operacji.
• Przygotuj tor narzędzia. Uwzględnij dojazd, wyjazd, zmianę zaangażowania w narożach oraz miejsce na głowicę i oprawkę. Frezowanie wgłębne wymaga odrębnej weryfikacji strategii.
• Zapewnij usuwanie wiórów. W kieszeniach sprawdzaj, czy wióry nie gromadzą się w strefie skrawania i nie są ponownie przecinane.
• Oddziel zgrubne usuwanie naddatku od wykończenia. Głowicę dobieraj przede wszystkim do procesu high feed; wymagania powierzchni i dokładności uwzględnij w dalszej strategii obróbki.

8. Pytania i materiały wideo

Czy 8T oznacza osiem krawędzi jednej płytki?

Nie. Oznacza osiem gniazd / zębów w korpusie. Płytka LNMU0303ZER ma cztery krawędzie użytkowe.

Czy głowica jest przeznaczona wyłącznie do detali 40–42 HRC?

Nie. To twardość korpusu. Zastosowanie do materiału obrabianego i jego twardości zależy od dobranej płytki oraz parametrów procesu.

Czy wszystkie głowice Ø63 mm pasują na ten sam trzpień?

Zewnętrzna średnica głowicy nie wystarcza do doboru. Sprawdź średnicę otworu mocującego i konstrukcję mocowania; w pokazanym oznaczeniu Ø63 mm otwór ma Ø22 mm.

Czy przykład 6000 mm/min można zastosować do każdego rozmiaru?

Nie. Posuw zależy m.in. od obrotów, liczby pracujących zębów i dopuszczalnego fz. Przykład nie określa wszystkich warunków technologicznych.

Co podać do doboru głowicy i płytek?

Podaj materiał i twardość detalu, wymiary obszaru obróbki, dostępne mocowanie FMB, potrzebny zasięg, maszynę i planowaną strategię usuwania naddatku.

Materiały wideo — poglądowy pokaz obróbki

Pokaz wideo pomaga zobaczyć sposób pracy. Parametry procesu dobieraj osobno do własnej maszyny, materiału, płytki i zamocowania.
