Głowica high feed EXN03R na płytki LNMU0303 - chwyt walcowy

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 180,00 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz EXN03R-C15-16-160-2T EXN03R-C16-16-160-2T EXN03R-C16-16-200-2T EXN03R-C16-17-160-2T EXN03R-C16-18-160-2T EXN03R-C19-19-160-3T EXN03R-C19-20-160-3T EXN03R-C19-20-200-3T EXN03R-C20-20-160-3T EXN03R-C20-20-200-3T EXN03R-C20-21-160-3T EXN03R-C20-22-160-3T EXN03R-C20-23-160-3T EXN03R-C20-24-160-4T EXN03R-C24-25-160-4T EXN03R-C24-25-200-4T EXN03R-C25-25-160-4T EXN03R-C25-25-200-4T EXN03R-C25-26-160-4T EXN03R-C25-26-200-4T EXN03R-C25-26-250-4T EXN03R-C25-28-160-4T EXN03R-C25-30-160-5T EXN03R-C25-30-200-5T EXN03R-C32-32-200-4T EXN03R-C32-32-160-5T EXN03R-C32-32-200-5T EXN03R-C32-35-160-5T EXN03R-C32-35-200-5T EXN03R-C32-40-160-6T
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Głowica high feed EXN03R na płytki LNMU0303 — chwyt walcowy

Obróbka zgrubna przy dużych posuwach · wymienne płytki LNMU0303ZER

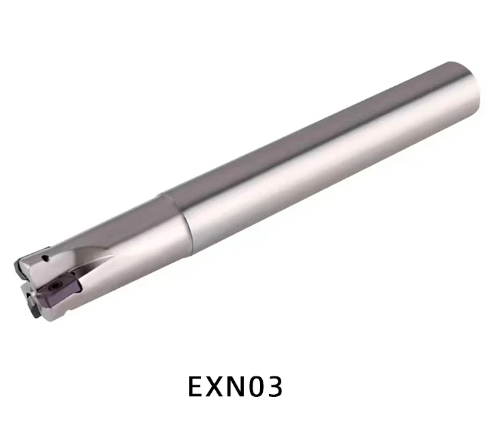

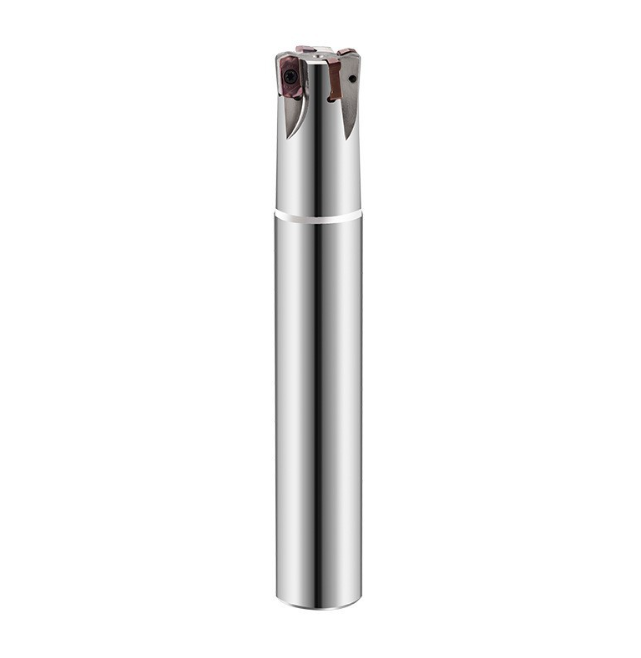

EXN03R to głowica frezarska z walcowym chwytem do obróbki zgrubnej w technologii high feed. Pracuje na wymiennych płytkach LNMU0303ZER. Rozmiar głowicy określają średnica skrawająca, średnica chwytu, długość całkowita oraz liczba gniazd. Płytki skrawające kupuje się osobno.

1. Zastosowanie

Głowica służy do frezowania zgrubnego przy dużych posuwach, w tym do obróbki kieszeni. Wydłużone wykonania pozwalają dobrać długość narzędzia do położenia obrabianej powierzchni. Dostęp do głębokiej kieszeni zależy od jej geometrii i wymiarów wybranego wariantu.

High feed oznacza sposób pracy przy dużym posuwie. Parametry skrawania dobiera się do zastosowanej płytki, materiału oraz warunków obróbki.

2. Materiał obrabiany i dobór płytki

Materiał obrabianyDobór elementu skrawającego
StalPłytka LNMU0303ZER w wykonaniu do stali
Stal nierdzewnaPłytka LNMU0303ZER w wykonaniu do stali nierdzewnej
ŻeliwoPłytka LNMU0303ZER w wykonaniu do żeliwa

Zakres zastosowania i dopuszczalna twardość materiału zależą od gatunku i geometrii płytki. Oznaczenie korpusu EXN03R nie określa jednego wspólnego limitu HRC dla wszystkich płytek.

3. Budowa głowicy

ParametrWartość
Seria korpusuEXN03R
Rodzaj narzędziaGłowica do frezowania high feed
ChwytWalcowy
Materiał korpusuStal sprężynowa, hartowana
Wykonanie korpusuSzlifowany
Kompatybilna płytkaLNMU0303ZER
Mocowanie płytekŚrubowe

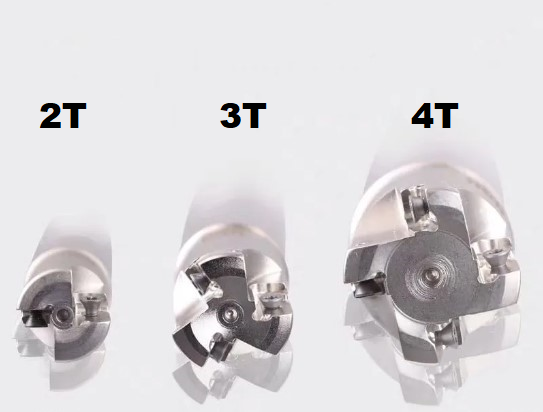

Liczba gniazdZgodna z oznaczeniem T wybranego wariantu

Korpus i płytki są oddzielnymi elementami. Zużyta krawędź skrawająca nie wymaga wymiany całej głowicy: pracuje wymienna płytka osadzona w gnieździe.

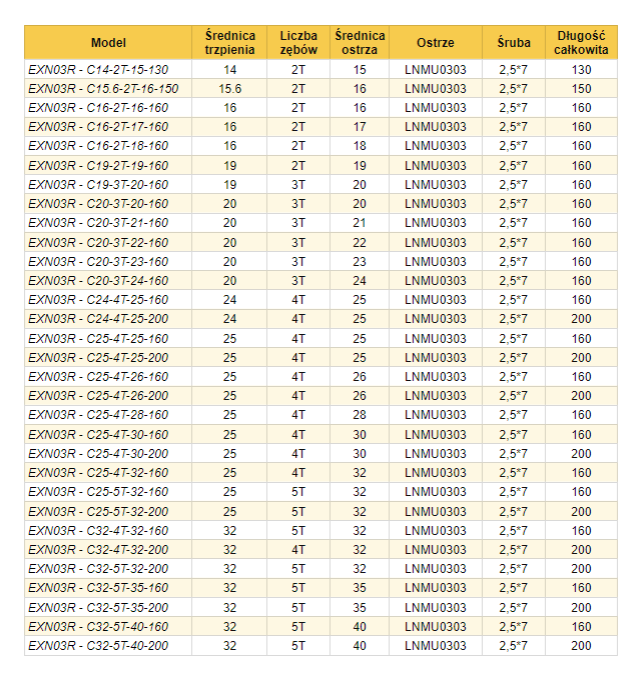

4. Wymiary i wybór wariantu

Rozmiar wybierz z wariantów produktu. Sprawdź osobno średnicę skrawającą, średnicę walcowego chwytu, długość całkowitą i liczbę gniazd. Średnica skrawająca może różnić się od średnicy chwytu.

Symbol w kodzieZnaczenie
CŚrednica walcowego chwytu, w mm
DŚrednica skrawająca, w mm
LDługość całkowita narzędzia, w mm
TLiczba gniazd pod płytki skrawające

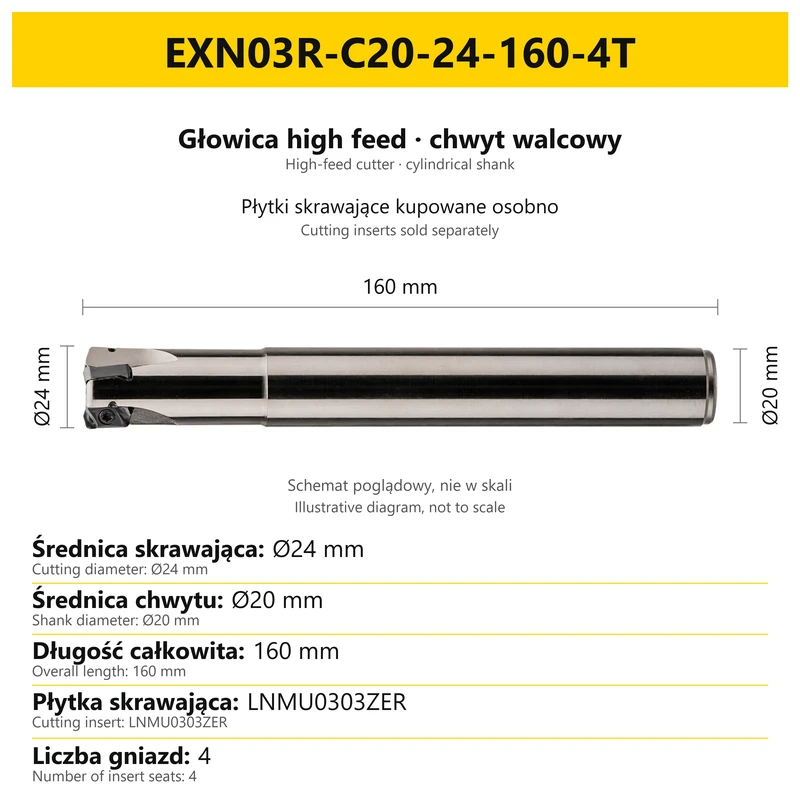

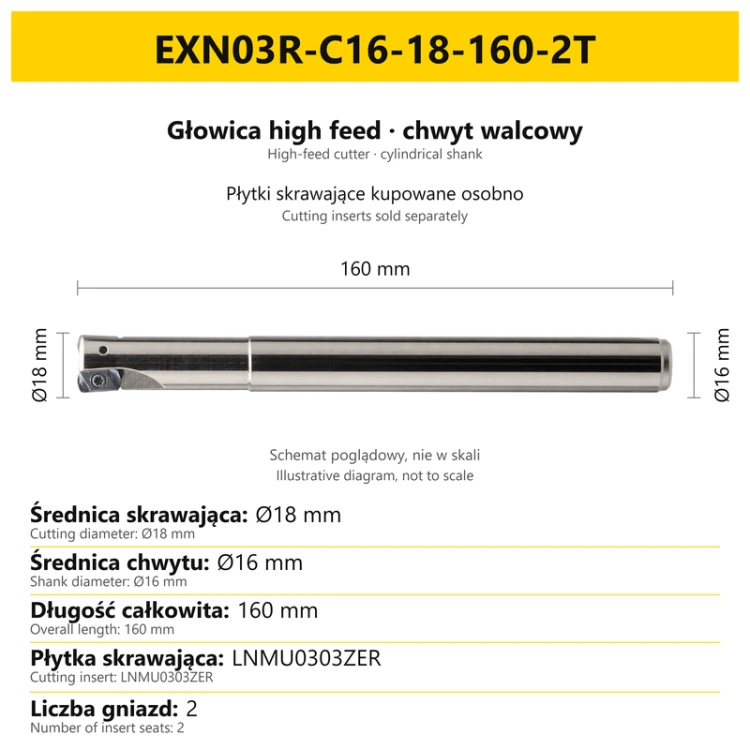

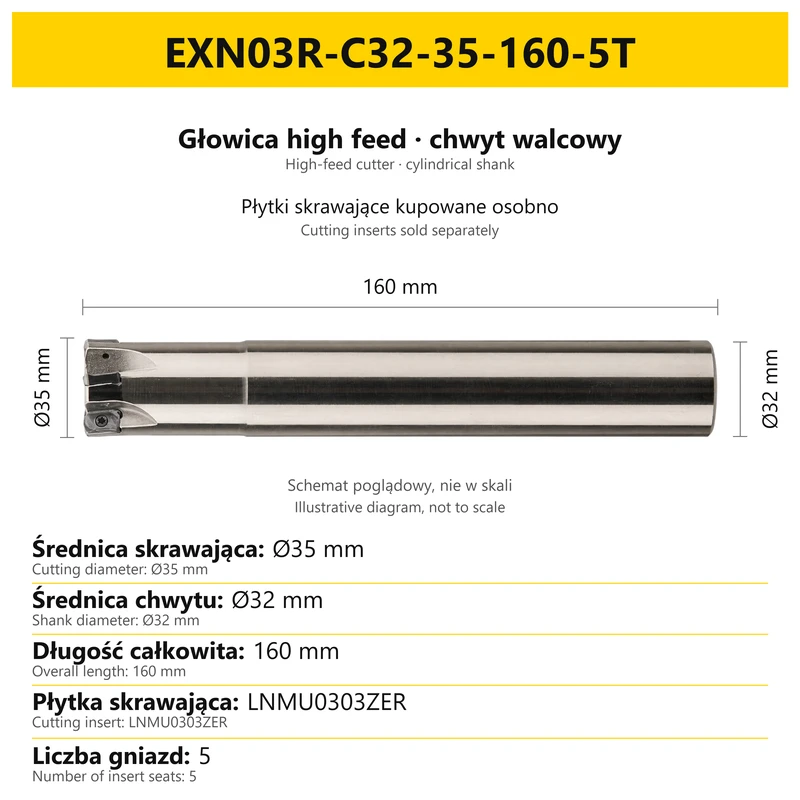

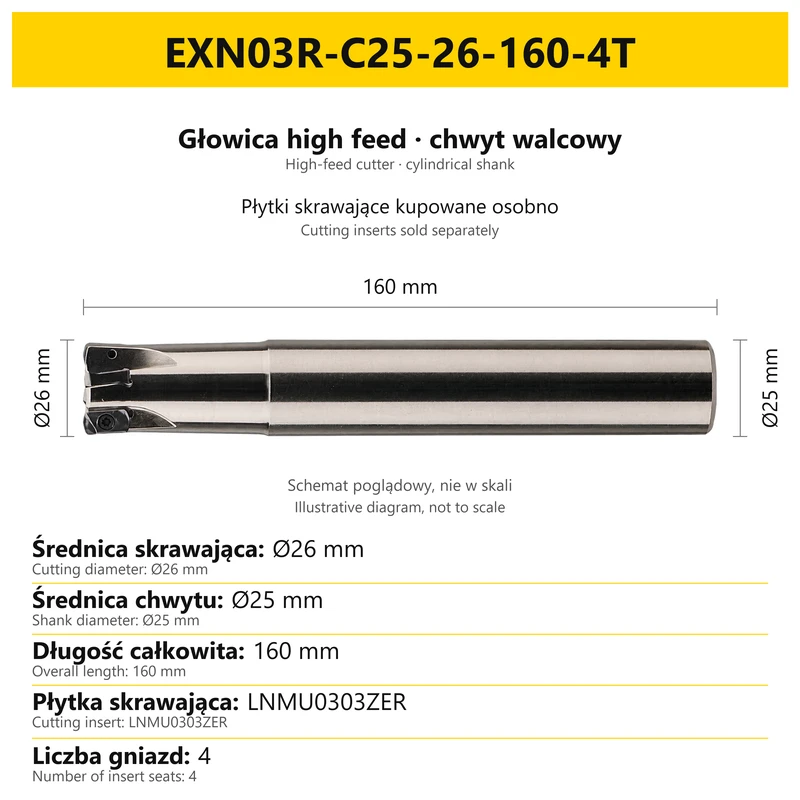

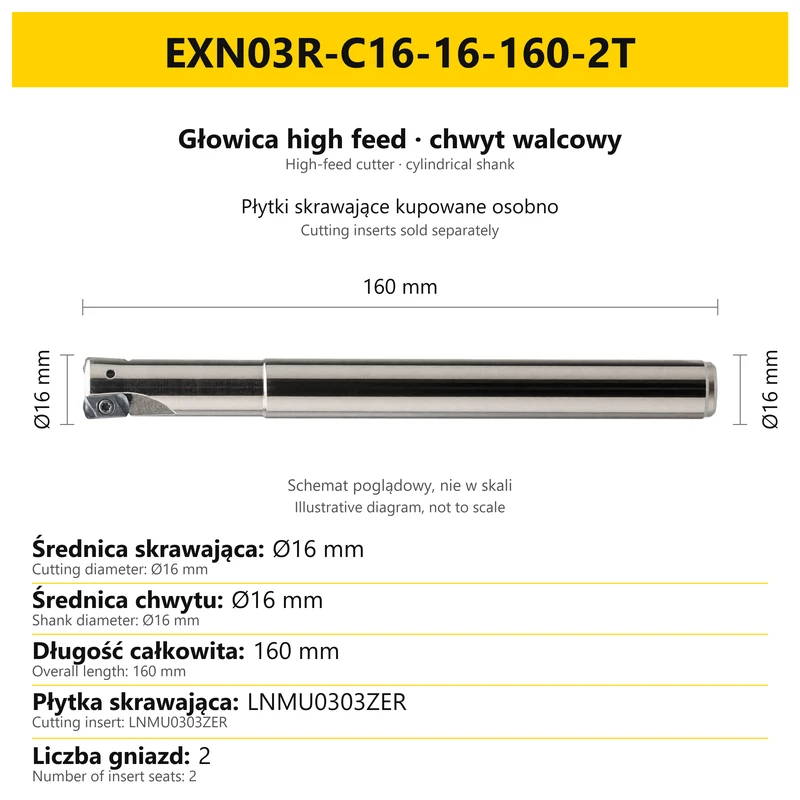

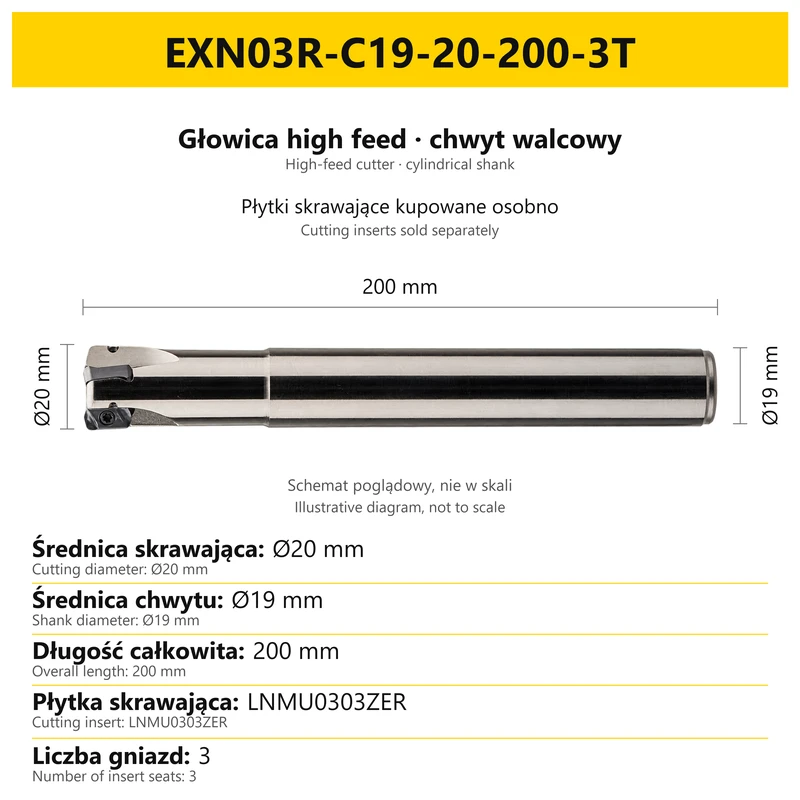

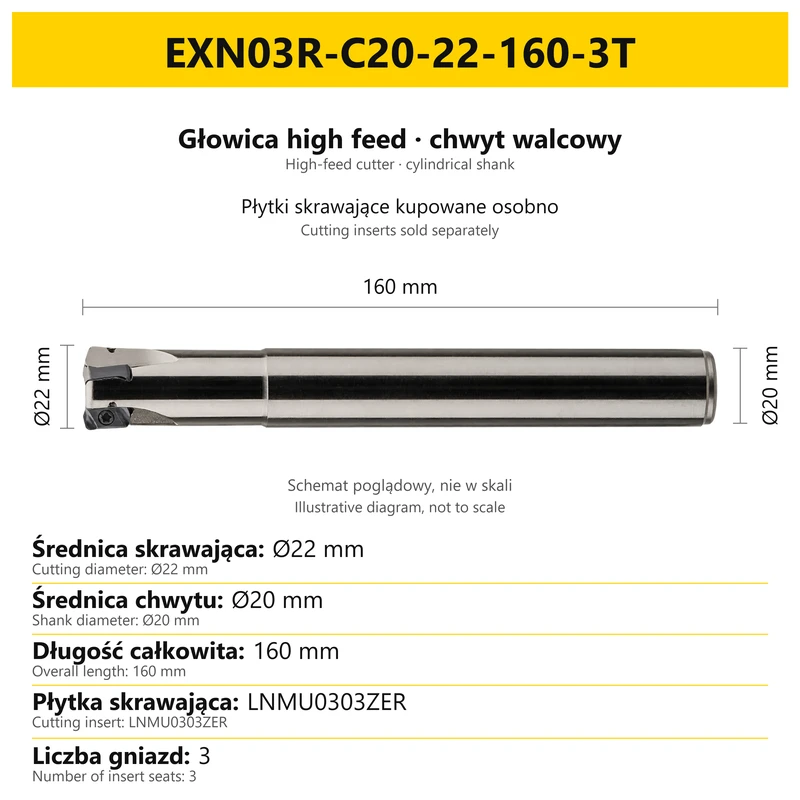

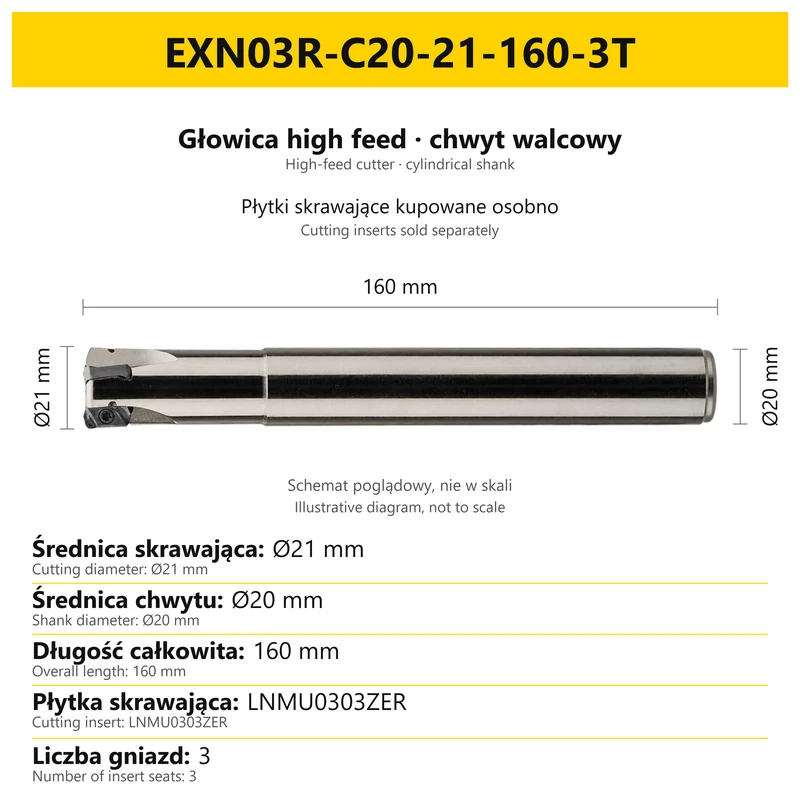

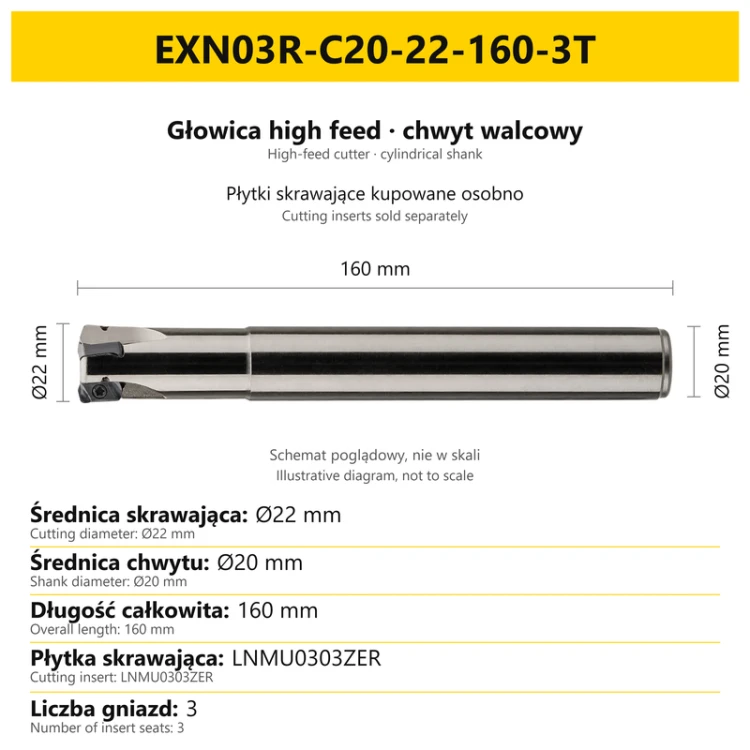

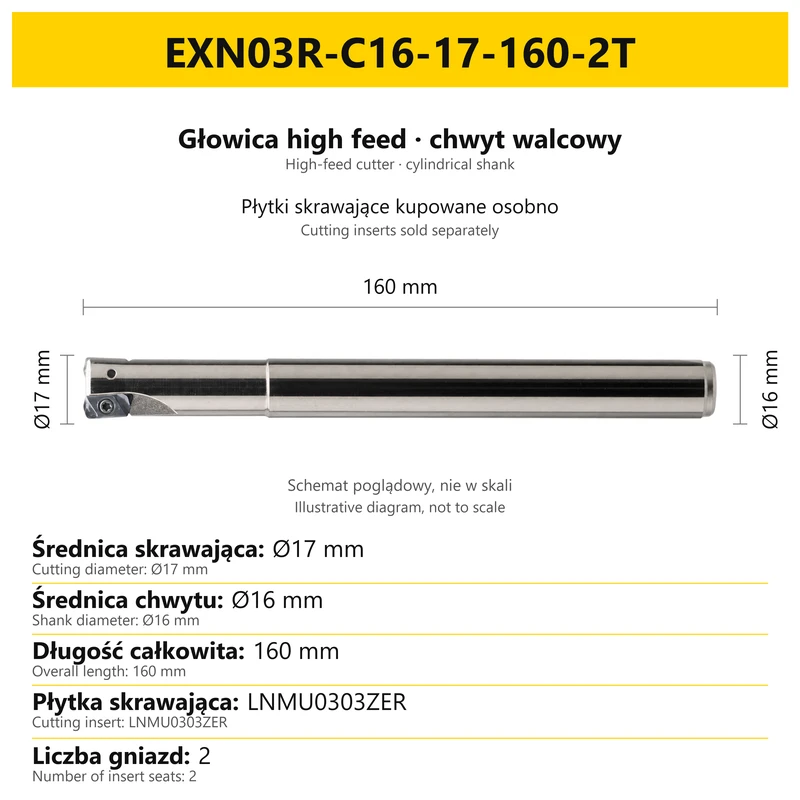

Karty wariantów pokazują potwierdzone wymiary danego rozmiaru. Rysunki są poglądowe; nie należy mierzyć długości ani średnic na podstawie skali fotografii.

5. Jak czytać oznaczenie EXN03R

W naszym zapisie po nazwie serii występują kolejno: C — średnica chwytu, średnica skrawająca, długość całkowita i liczba gniazd T.

Przykład odczytu wartości: C25, D26, L160, T4 oznacza chwyt Ø25 mm, średnicę skrawającą Ø26 mm, długość całkowitą 160 mm i cztery gniazda pod płytki. Długość całkowita obejmuje głowicę i chwyt.

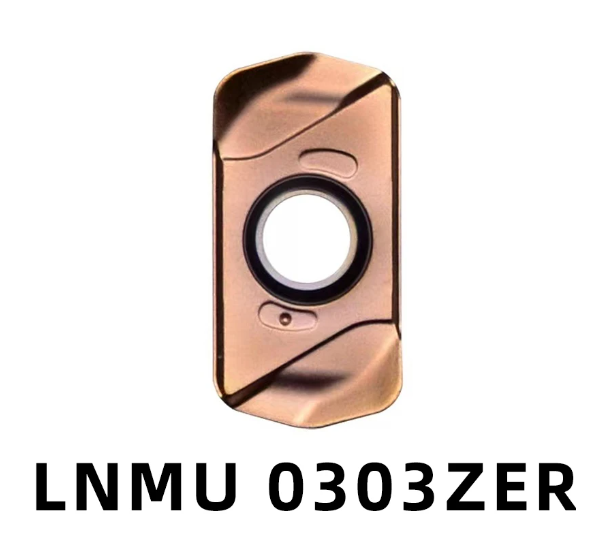

6. Płytki LNMU0303ZER

Głowica jest przeznaczona do płytek LNMU0303ZER. Każda płytka ma cztery krawędzie skrawające, więc po zużyciu pierwszej krawędzi można obrócić ją i wykorzystać kolejną. Cztery krawędzie jednej płytki są osobnym parametrem od liczby gniazd głowicy.

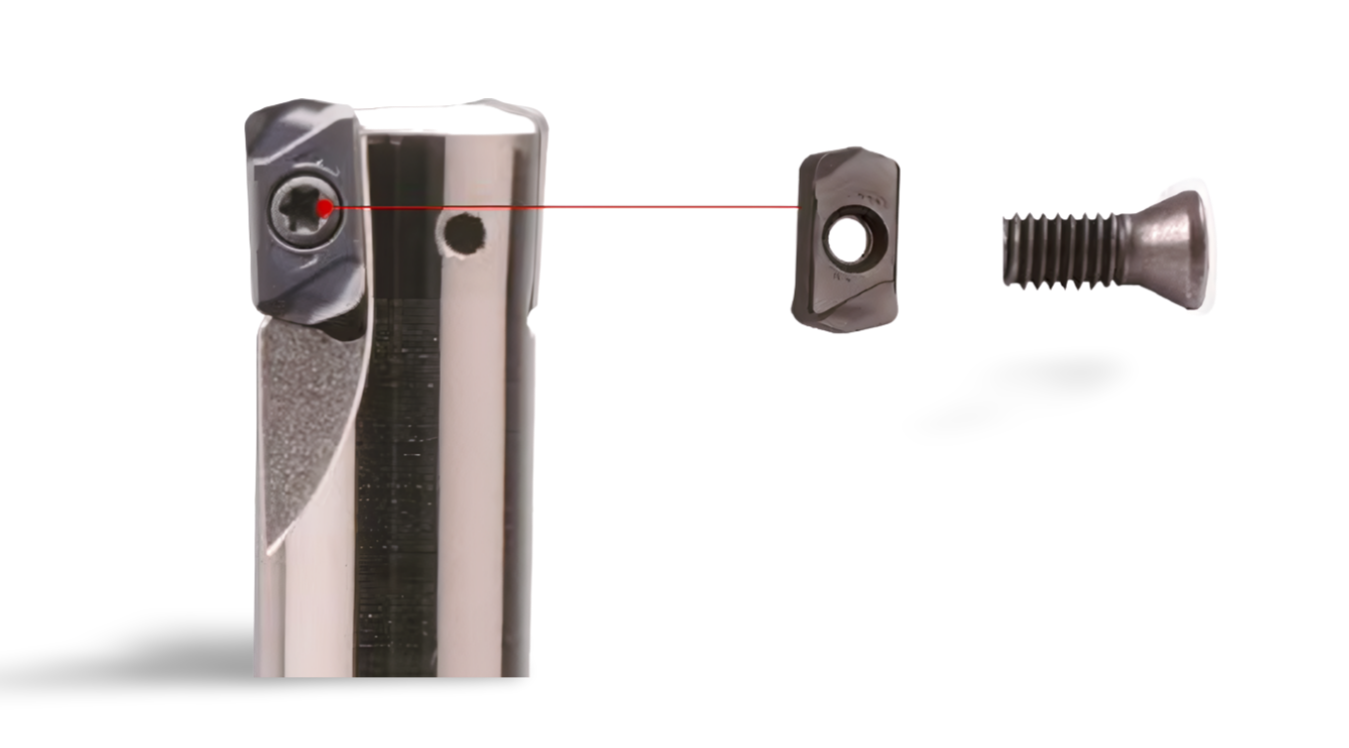

Dobierając płytki, zachowaj zgodność oznaczenia i wybierz gatunek oraz geometrię odpowiednią do obrabianego materiału. Zdjęcie z zamontowanymi płytkami pokazuje budowę i sposób ich osadzenia.

7. Zawartość zestawu i odprowadzanie wiórów

ElementZawartość zestawu
Głowica EXN03RTak — w wybranym rozmiarze
Śruby mocująceTak
KluczTak
Płytki skrawające LNMU0303ZERNie — kupowane osobno

Możliwa jest obróbka na sucho, jeżeli dopuszczają ją zastosowane płytki i warunki obróbki. Do usuwania wiórów z przestrzeni roboczej można użyć sprężonego powietrza. W kieszeniach należy zapewnić odprowadzanie wiórów z obszaru pracy głowicy.

8. Pytania o dobór

Czy płytki są w zestawie?
Nie. Zestaw obejmuje głowicę, śruby i klucz. Płytki LNMU0303ZER kupuje się osobno.

Czy C i D oznaczają tę samą średnicę?
C to średnica chwytu, a D to średnica skrawająca. Porównaj oba wymiary przy wyborze wariantu.

Czy T4 oznacza cztery krawędzie jednej płytki?
T4 oznacza cztery gniazda głowicy. Cztery krawędzie płytki LNMU0303ZER to niezależna cecha płytki.

Czy głowica ma jeden limit twardości obrabianego materiału?
Zakres twardości i materiałów określa dobór płytki. Sprawdź dane wybranego gatunku LNMU0303ZER.
