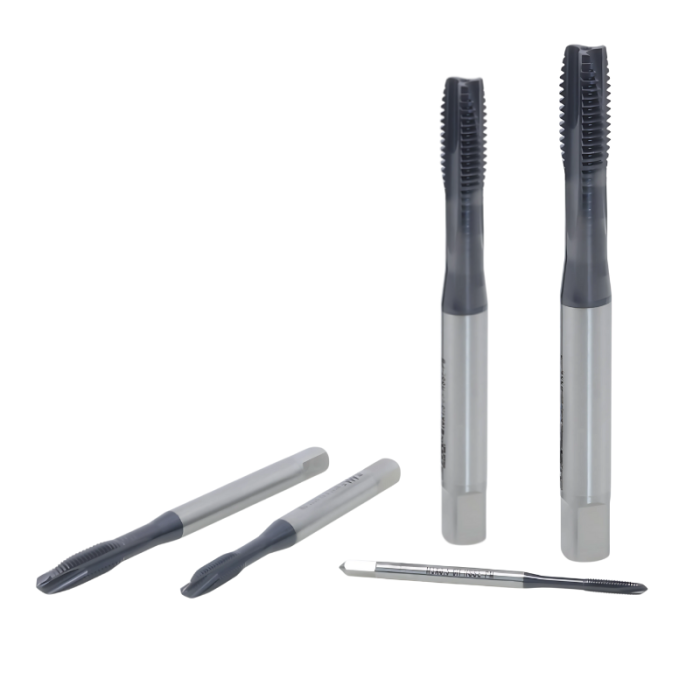

Gwintownik maszynowy prosty HSSE-Co DIN 371/374/376 TiAlN

Kortools
Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 31,00 zł

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz DIN371 HSSE M2x0,4 TiAlN DIN371 HSSE M2,5x0,45 TiAlN DIN371 HSSE M3x0,5 TiAlN DIN371 HSSE M4x0,7 TiAlN DIN376 HSSE M4x0,7 TiAlN DIN371 HSSE M5x0,8 TiAlN DIN376 HSSE M5x0,8 TiAlN DIN371 HSSE M6x1 TiAlN DIN376 HSSE M6x1 TiAlN DIN374 HSSE MF6*0,75 TiAlN DIN374 HSSE MF6*0,5 TiAlN DIN371 HSSE M8x1,25 TiAlN DIN376 HSSE M8x1,25 TiAlN DIN371 HSSE MF8*1x1 TiAlN DIN374 HSSE MF8*0,75 TiAlN DIN371 HSSE M10x1,5 TiAlN DIN376 HSSE M10x1,5 TiAlN DIN371 HSSE MF10*1,25x1,25 TiAlN DIN371 HSSE MF10*1x1 TiAlN DIN376 HSSE M12x1,75 TiAlN DIN374 HSSE MF12*1,5 TiAlN DIN374 HSSE MF12*1,25 TiAlN DIN374 HSSE MF12*1 TiAlN DIN376 HSSE M14x2 TiAlN DIN374 HSSE MF14*1,5 TiAlN DIN376 HSSE M16x2 TiAlN DIN374 HSSE MF16*1,5 TiAlN DIN376 HSSE M18x2,5 TiAlN DIN374 HSSE MF18*1,5 TiAlN DIN376 HSSE M20x2,5 TiAlN DIN374 HSSE MF20*1,5 TiAlN DIN376 HSSE M22x2,5 TiAlN DIN374 HSSE MF22*1,5 TiAlN DIN376 HSSE M24x3 TiAlN DIN374 HSSE MF24*1,5 TiAlN DIN376 HSSE M27x3 TiAlN DIN376 HSSE M30x3,5 TiAlN DIN376 HSSE M33x3,5 TiAlN DIN376 HSSE M36x4 TiAlN
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Gwintownik DIN 371 - render i geometriaGwintownik DIN 374 - render i geometriaGwintownik DIN 376 - render i geometria

Gwintownik maszynowy prosty wykonany zgodnie z normą DIN 371 / 374 / 376 (DIN 371 dla gwintów M ≤ 10 mm, DIN 376 dla M ≥ 12 mm, DIN 374 dla gwintów drobnozwojowych). Przeznaczony do precyzyjnego nacinania gwintów wewnętrznych metrycznych M oraz drobnozwojowych MF. Proste rowki wiórowe ze śrubowo zaostrzoną częścią skrawającą typu spiral point, dzięki czemu narzędzie wypycha wióry do przodu, przed narzędzie, co czyni je optymalnym do otworów przelotowych. Wykonanie z HSSE (HSS-E, stal szybkotnąca z dodatkiem kobaltu) z powłoką TiAlN zapewnia wysoką trwałość i odporność na ścieranie.

Zastosowanie

  • nacinanie gwintów metrycznych M w otworach przelotowych
  • gwintowanie z wysoką prędkością na obrabiarkach CNC i konwencjonalnych
  • produkcja seryjna elementów ze stali, stali stopowej i metali nieżelaznych
  • gwinty w płytach, kołnierzach i detalach z dostępem na wylot otworu

Konstrukcja spiral point jest sztywna i odporna, a wióry są usuwane w kierunku posuwu, dlatego narzędzie sprawdza się w otworach przelotowych i przy pracy z wysoką wydajnością.

Specyfikacja

ParametrWartość
Typ gwintuM (metryczny) oraz MF (metryczny drobnozwojowy)
Norma wykonaniaDIN 371 / 374 / 376
Geometria rowkaprosty (spiral point), zaostrzenie skrawające ~15-20°
Kierunek cięciaprawoskrętny (RH)
Klasa dokładności gwintu6H
MateriałHSSE (HSS-E, stal szybkotnąca kobaltowa)
PowłokaTiAlN (azotek tytanowo-glinowy, kolor antracytowy)
Zakres średnicM2 - M33 (standard) + wersje drobnozwojowe MF

Dostępne rozmiary i wymiary

RozmiarNormaSkok P (mm)KlasaDł. całk. L (mm)Dł. gwintu l (mm)Szyjka l₁ (mm)Faza lᴄChwyt d₁ (mm)Kwadrat a (mm)RowkiOtwór pod gwint (mm)
M2×0,4DIN 3710,46H458135×P2,82,131,6
M2,5×0,45DIN 3710,456H509155×P2,82,132,1
M3×0,5DIN 3710,56H5611185×P3,52,732,5
M4×0,7DIN 3710,76H6313215×P4,53,433,3
M5×0,8DIN 3710,86H7016255×P64,934,2
M6×1DIN 37116H8019305×P64,935
M8×1,25DIN 3711,256H9022355×P86,236,8
MF8×1DIN 37116H9022355×P86,237
M10×1,5DIN 3711,56H10024395×P10838,5
MF10×1DIN 37116H9020355×P10839
MF10×1,25DIN 3711,256H10024395×P10838,8
M4×0,7DIN 3760,76H6313—5×P2,82,133,3
M5×0,8DIN 3760,86H7016—5×P3,52,734,2
M6×1DIN 37616H8019—5×P4,53,435
M8×1,25DIN 3761,256H9022—5×P64,936,8
M10×1,5DIN 3761,56H10024—5×P75,538,5
M12×1,75DIN 3761,756H11029—5×P97310,3
M14×2DIN 37626H11030—5×P119312
M16×2DIN 37626H11032—5×P129314
M18×2,5DIN 3762,56H12537—5×P1411315,5
M20×2,5DIN 3762,56H14037—5×P1612417,5
M22×2,5DIN 3762,56H14038—5×P1814,5419,5
M24×3DIN 37636H16045—5×P1814,5421
M27×3DIN 37636H16045—5×P2016424
M30×3,5DIN 3763,56H18048—5×P2218426,5
M33×3,5DIN 3763,56H18051—5×P2520429,5
M36×4DIN 37646H20057—5×P2822432
MF6×0,5DIN 3740,56H8014—5×P4,53,435,5
MF6×0,75DIN 3740,756H8014—5×P4,53,435,3
MF8×0,75DIN 3740,756H8018—5×P64,937,3
MF12×1DIN 37416H10022—5×P97311
MF12×1,25DIN 3741,256H10022—5×P97310,8
MF12×1,5DIN 3741,56H10022—5×P97310,5
MF14×1,5DIN 3741,56H10022—5×P119312,5
MF16×1,5DIN 3741,56H10022—5×P129314,5
MF18×1,5DIN 3741,56H11025—5×P1411316,5
MF20×1,5DIN 3741,56H12525—5×P1612418,5
MF22×1,5DIN 3741,56H12525—5×P1814,5420,5
MF24×1,5DIN 3741,56H14028—5×P1814,5422,5

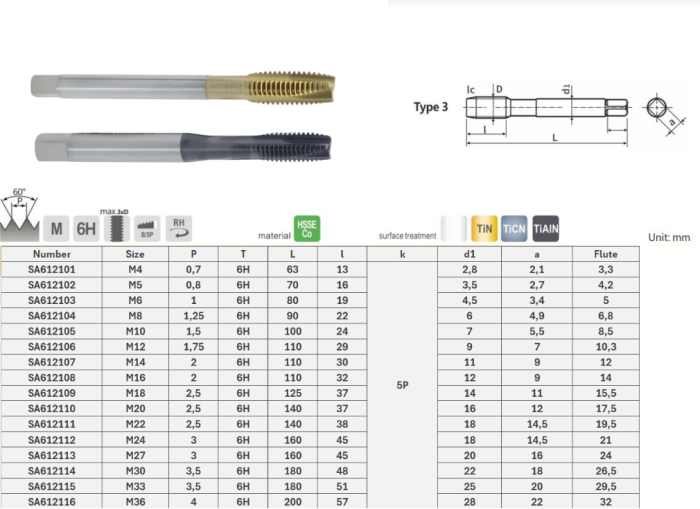

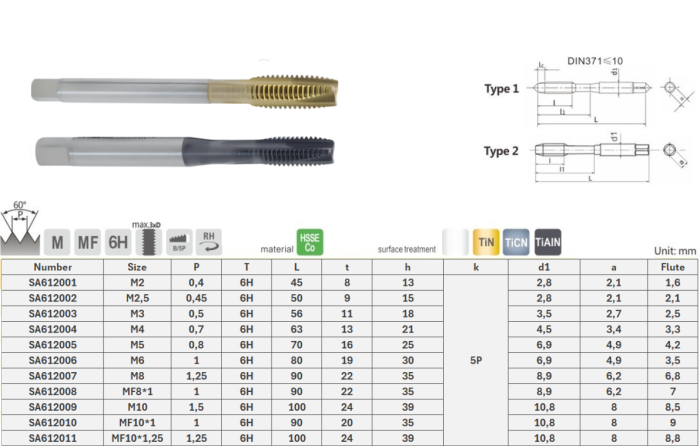

Wymiary wg katalogu Shaoshi (mm). DIN 371 = trzpień wzmocniony (M≤10), DIN 376 = trzpień zredukowany (M≥12, gruby skok), DIN 374 = trzpień zredukowany drobnozwojowy (MF). Dla trzpienia zredukowanego długość szyjki l₁ nie jest normowana (—). Faza lᴄ (stożek skrawający) = 5×P (spiral point). Otwór pod gwint = zalecana średnica wiertła przed gwintowaniem.

Dobór powłoki do materiału

PowłokaZastosowanie
TiN (złota)powłoka uniwersalna; stal konstrukcyjna, węglowa i stopowa do ok. 900 MPa, żeliwo, metale nieżelazne. Podnosi trwałość i zmniejsza tarcie względem narzędzia niepowlekanego.
TiCN (szaroniebieska)twardsza i bardziej odporna na ścieranie niż TiN; stal o podwyższonej wytrzymałości, stal nierdzewna, stal hartowana do ok. 45 HRC, materiały ciągliwe.
TiAlN (antracytowa)najwyższa odporność termiczna; obróbka na sucho lub z MQL, materiały twarde i trudnoskrawalne, stal nierdzewna, tytan, Inconel, żeliwo; dopuszcza wyższe prędkości skrawania.

Ten produkt ma powłokę TiAlN: najwyższa odporność termiczna; obróbka na sucho lub z MQL, materiały twarde i trudnoskrawalne, stal nierdzewna, tytan, Inconel, żeliwo; dopuszcza wyższe prędkości skrawania.

Co to jest faza?

Faza to stożkowa część skrawająca na czole gwintownika (tzw. część zbierająca), na której rozłożone jest wstępne nacięcie gwintu na kilku pierwszych zwojach. Im dłuższa faza, tym łatwiejsze wejście w materiał, ale tym dalej od dna otworu kończy się pełny gwint. Faza (stożek skrawający) typu B, ok. 3,5-5 zwojów. Dłuższa faza sprzyja otworom przelotowym.

FAQ

Do otworów przelotowych czy ślepych?
Gwintownik prosty (spiral point) usuwa wiór do przodu - jest przeznaczony do otworów przelotowych.

Którą powłokę wybrać?
TiN do zastosowań uniwersalnych, TiCN do stali o wyższej wytrzymałości i nierdzewnej, TiAlN do materiałów twardych i obróbki na sucho.

Czym różni się HSSE od zwykłego HSS?
HSSE (HSS-E) zawiera dodatek kobaltu, co zwiększa twardość na gorąco i trwałość krawędzi w porównaniu ze zwykłym HSS.

Chłodzenie?
Zalecane chłodzenie emulsją lub olejem gwintującym; powłoka TiAlN dopuszcza pracę na sucho lub z minimalnym smarowaniem (MQL).
