Gwintownik maszynowy prosty HSSE-Co UNC DIN 371/376 TiCN

Kortools

Magazyn główny:

Wybierz wariant, aby zobaczyć dostępną ilość szt.

35,00 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Czas wysyłki: 24 godziny

Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Rozmiar i norma

Wybierz

DIN371 HSSE-Co No4-40 UNC TiCN

DIN371 HSSE-Co No5-40 UNC TiCN

DIN371 HSSE-Co No6-32 UNC TiCN

DIN371 HSSE-Co No8-32 UNC TiCN

DIN371 HSSE-Co No10-24 UNC TiCN

DIN371 HSSE-Co No12-24 UNC TiCN

DIN371 HSSE-Co 1/4-20 UNC TiCN

DIN371 HSSE-Co 5/16-18 UNC TiCN

DIN371 HSSE-Co 3/8-16 UNC TiCN

DIN376 HSSE-Co 7/16-14 UNC TiCN

DIN376 HSSE-Co 1/2-13 UNC TiCN

DIN376 HSSE-Co 9/16-12 UNC TiCN

DIN376 HSSE-Co 5/8-11 UNC TiCN

Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h

Opis produktu

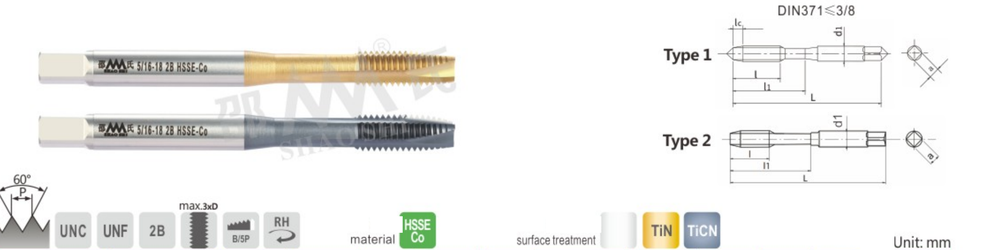

Gwintownik prosty UNC DIN 371 - narzędzie i geometria

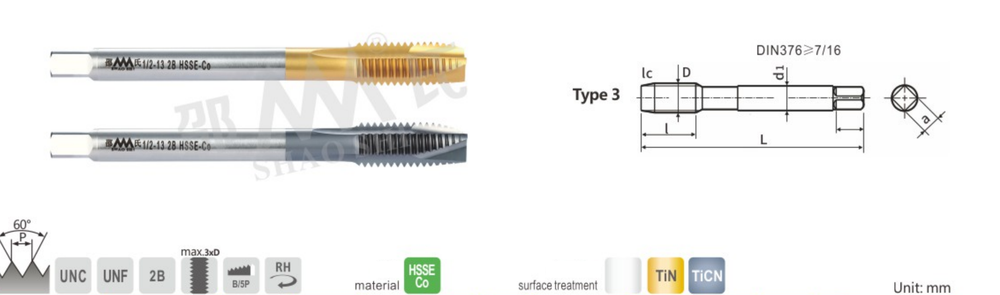

Gwintownik prosty UNC DIN 376/374 - narzędzie i geometria

Gwintownik maszynowy prosty do gwintów calowych UNC (Unified National Coarse), wykonany zgodnie z normą DIN 371 (trzpień wzmocniony, rozmiary No4-40 do 3/8-16) oraz DIN 376 (trzpień zredukowany, od 7/16-14 do 5/8-11). Proste rowki wiórowe ze śrubowo zaostrzoną częścią skrawającą typu spiral point, dzięki czemu narzędzie wypycha wióry do przodu, przed narzędzie, co czyni je optymalnym do otworów przelotowych. Wykonanie z HSSE-Co (HSS-E, stal szybkotnąca z dodatkiem kobaltu) z powłoką TiCN zapewnia wysoką trwałość i odporność na ścieranie.

Zastosowanie

nacinanie gwintów calowych UNC w otworach przelotowych
gwintowanie z wysoką prędkością na obrabiarkach CNC i konwencjonalnych
naprawy i serwis maszyn w standardzie calowym (amerykańskim)
gwinty w płytach, kołnierzach i detalach z dostępem na wylot otworu

Konstrukcja spiral point jest sztywna i odporna, a wióry są usuwane w kierunku posuwu, dlatego narzędzie sprawdza się w otworach przelotowych i przy pracy z wysoką wydajnością.

Specyfikacja

Parametr	Wartość
Typ gwintu	UNC (calowy zgrubnozwojowy, Unified National Coarse)
Norma wykonania	DIN 371 (No4-40 - 3/8-16) / DIN 376 (7/16-14 - 5/8-11)
Geometria rowka	prosty (spiral point), część skrawająca śrubowo zaostrzona
Kierunek cięcia	prawoskrętny (RH)
Klasa dokładności gwintu	2B (tolerancja ANSI)
Faza (stożek skrawający)	forma B (5×P)
Zalecana głębokość gwintowania	max 3×D
Materiał	HSSE-Co (HSS-E, stal szybkotnąca kobaltowa, min. 4,5% Co lub min. 2,6% V)
Powłoka	TiCN (węglikoazotek tytanu, kolor szaroniebieski)
Zakres rozmiarów	No4-40 UNC - 5/8-11 UNC (13 rozmiarów)

Dostępne rozmiary i wymiary

Rozmiar	Norma	Skok P (mm)	Klasa	Dł. całk. L (mm)	Dł. gwintu l (mm)	Szyjka l₁ (mm)	Faza lᴄ	Chwyt d₁ (mm)	Kwadrat a (mm)	Otwór pod gwint (mm)
No4-40 UNC	DIN 371	0,635	2B	56	11	18	5×P	3,5	2,7	2,3
No5-40 UNC	DIN 371	0,635	2B	56	11	18	5×P	3,5	2,7	2,6
No6-32 UNC	DIN 371	0,794	2B	56	12	20	5×P	4	3	2,8
No8-32 UNC	DIN 371	0,794	2B	63	13	24	5×P	4,5	3,4	3,4
No10-24 UNC	DIN 371	1,058	2B	70	16	24	5×P	6	4,9	3,9
No12-24 UNC	DIN 371	1,058	2B	80	17	25	5×P	6	4,9	4,5
1/4-20 UNC	DIN 371	1,27	2B	80	19	29	5×P	7	5,5	5,1
5/16-18 UNC	DIN 371	1,411	2B	90	22	37	5×P	8	6,2	6,6
3/8-16 UNC	DIN 371	1,588	2B	100	24	41	5×P	10	8	8
7/16-14 UNC	DIN 376	1,814	2B	100	25	48	5×P	8	6,2	9,4
1/2-13 UNC	DIN 376	1,954	2B	110	29	48	5×P	9	7	10,8
9/16-12 UNC	DIN 376	2,117	2B	110	30	48	5×P	11	9	12,2
5/8-11 UNC	DIN 376	2,309	2B	110	32	52	5×P	12	9	13,6

Wymiary wg katalogu Shaoshi 2024, str. 22 (seria SA622), w mm. DIN 371 = trzpień wzmocniony, DIN 376 = trzpień zredukowany. Klasa gwintu 2B wg ANSI. Faza lᴄ podana w skokach gwintu P. Otwór pod gwint = zalecana średnica wiertła przed gwintowaniem.

Dobór powłoki do materiału

Powłoka	Zastosowanie
TiN (złota)	powłoka uniwersalna; stal konstrukcyjna, węglowa i stopowa do ok. 900 MPa, żeliwo, metale nieżelazne. Podnosi trwałość i zmniejsza tarcie względem narzędzia niepowlekanego.
TiCN (szaroniebieska)	twardsza i bardziej odporna na ścieranie niż TiN; stal o podwyższonej wytrzymałości, stal nierdzewna, stal hartowana do ok. 45 HRC, materiały ciągliwe.
TiAlN (antracytowa)	najwyższa odporność termiczna; obróbka na sucho lub z MQL, materiały twarde i trudnoskrawalne, stal nierdzewna, tytan, Inconel, żeliwo; dopuszcza wyższe prędkości skrawania.

Ten produkt ma powłokę TiCN: twardsza i bardziej odporna na ścieranie niż TiN; stal o podwyższonej wytrzymałości, stal nierdzewna, stal hartowana do ok. 45 HRC, materiały ciągliwe. Twardość ok. 3000 HV, odporność termiczna do ok. 400°C - wymaga dobrego chłodzenia.

Co to jest faza?

Faza to stożkowa część skrawająca na czole gwintownika (tzw. część zbierająca), na której rozłożone jest wstępne nacięcie gwintu na kilku pierwszych zwojach. Im dłuższa faza, tym łatwiejsze wejście w materiał, ale tym dalej od dna otworu kończy się pełny gwint. Faza (stożek skrawający) forma B, 5 zwojów gwintu. Dłuższa faza sprzyja otworom przelotowym.

FAQ

Do otworów przelotowych czy ślepych?
Gwintownik prosty (spiral point) usuwa wiór do przodu - jest przeznaczony do otworów przelotowych.

Czym różni się UNC od gwintu metrycznego?
UNC to amerykański gwint calowy o zarysie 60°, oznaczany liczbą zwojów na cal (np. 1/4-20 UNC = 20 zwojów na cal). Nie jest zamienny z gwintem metrycznym M.

Czy dostępne są wersje UNF (drobnozwojowe)?
Producent ma w katalogu również wersje UNF. Nie mamy ich w standardowej ofercie sklepu - napisz do nas, wycenimy je na zapytanie.

Którą powłokę wybrać?
TiN do zastosowań uniwersalnych, TiCN do stali o wyższej wytrzymałości i nierdzewnej, TiAlN do materiałów twardych i obróbki na sucho.

Czym różni się HSSE od zwykłego HSS?
HSSE (HSS-E) zawiera dodatek kobaltu (min. 4,5% Co) lub wanadu (min. 2,6% V), co zwiększa twardość na gorąco i trwałość krawędzi w porównaniu ze zwykłym HSS.

Chłodzenie?
Zalecane chłodzenie emulsją lub olejem gwintującym; powłoka TiAlN dopuszcza pracę na sucho lub z minimalnym smarowaniem (MQL).
