Gwintownik maszynowy skrętny HSSE-Co UNC DIN 371/376 TiAlN

Kortools

Magazyn główny:

Wybierz wariant, aby zobaczyć dostępną ilość szt.

39,00 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Czas wysyłki: 24 godziny

Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Rozmiar i norma

Wybierz

DIN371 HSSE-Co No4-40 UNC TiAlN

DIN371 HSSE-Co No5-40 UNC TiAlN

DIN371 HSSE-Co No6-32 UNC TiAlN

DIN371 HSSE-Co No8-32 UNC TiAlN

DIN371 HSSE-Co No10-24 UNC TiAlN

DIN371 HSSE-Co No12-24 UNC TiAlN

DIN371 HSSE-Co 1/4-20 UNC TiAlN

DIN371 HSSE-Co 5/16-18 UNC TiAlN

DIN371 HSSE-Co 3/8-16 UNC TiAlN

DIN376 HSSE-Co 7/16-14 UNC TiAlN

DIN376 HSSE-Co 1/2-13 UNC TiAlN

DIN376 HSSE-Co 9/16-12 UNC TiAlN

DIN376 HSSE-Co 5/8-11 UNC TiAlN

Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h

Opis produktu

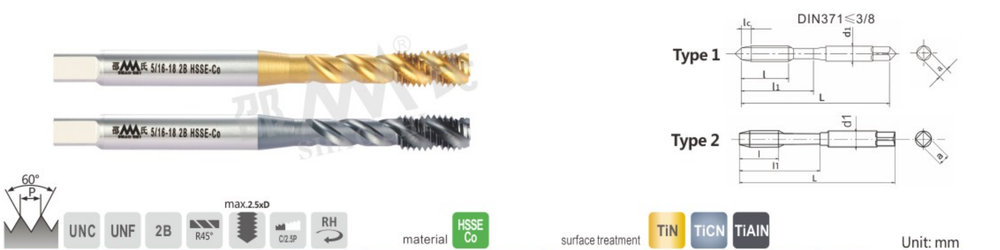

Gwintownik skrętny UNC DIN 371 - narzędzie i geometria

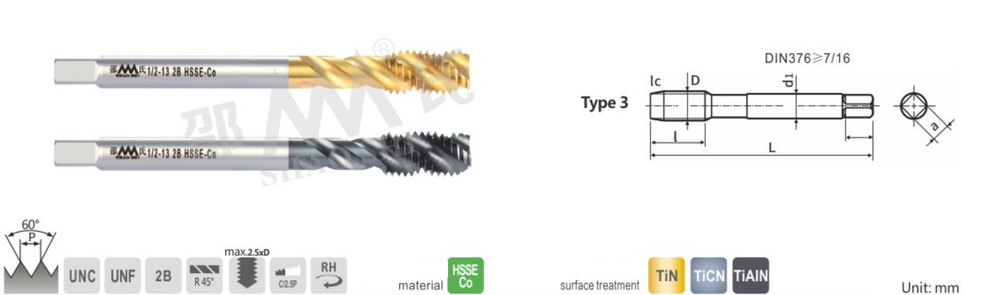

Gwintownik skrętny UNC DIN 376/374 - narzędzie i geometria

Gwintownik maszynowy skrętny do gwintów calowych UNC (Unified National Coarse), wykonany zgodnie z normą DIN 371 (trzpień wzmocniony, rozmiary No4-40 do 3/8-16) oraz DIN 376 (trzpień zredukowany, od 7/16-14 do 5/8-11). Śrubowe (spiralne) rowki wiórowe o kącie pochylenia 45° (R45), dzięki czemu narzędzie wyprowadza wióry do tyłu, ku chwytowi, co czyni je optymalnym do otworów nieprzelotowych (ślepych). Wykonanie z HSSE-Co (HSS-E, stal szybkotnąca z dodatkiem kobaltu) z powłoką TiAlN zapewnia wysoką trwałość i odporność na ścieranie.

Zastosowanie

nacinanie gwintów calowych UNC w otworach nieprzelotowych (ślepych)
gwintowanie materiałów dających długi wiór (stal ciągliwa, stal nierdzewna, aluminium)
naprawy i serwis maszyn w standardzie calowym (amerykańskim)
gwinty blisko dna otworu, bez ryzyka zakleszczenia wióra

Śrubowe rowki transportują wiór ku górze otworu, dlatego narzędzie jest przeznaczone do otworów ślepych oraz materiałów o długim, ciągłym wiórze.

Specyfikacja

Parametr	Wartość
Typ gwintu	UNC (calowy zgrubnozwojowy, Unified National Coarse)
Norma wykonania	DIN 371 (No4-40 - 3/8-16) / DIN 376 (7/16-14 - 5/8-11)
Geometria rowka	skrętny (spiral flute), kąt pochylenia rowka 45° (R45)
Kierunek cięcia	prawoskrętny (RH)
Klasa dokładności gwintu	2B (tolerancja ANSI)
Faza (stożek skrawający)	forma C (2-2,5×P)
Zalecana głębokość gwintowania	max 2,5×D
Materiał	HSSE-Co (HSS-E, stal szybkotnąca kobaltowa, min. 4,5% Co lub min. 2,6% V)
Powłoka	TiAlN (azotek tytanowo-glinowy, kolor antracytowy)
Zakres rozmiarów	No4-40 UNC - 5/8-11 UNC (13 rozmiarów)

Dostępne rozmiary i wymiary

Rozmiar	Norma	Skok P (mm)	Klasa	Dł. całk. L (mm)	Dł. gwintu l (mm)	Szyjka l₁ (mm)	Faza lᴄ	Chwyt d₁ (mm)	Kwadrat a (mm)	Otwór pod gwint (mm)
No4-40 UNC	DIN 371	0,635	2B	56	6	18	2,5×P	3,5	2,7	2,3
No5-40 UNC	DIN 371	0,635	2B	56	6	18	2,5×P	3,5	2,7	2,6
No6-32 UNC	DIN 371	0,794	2B	56	7	20	2,5×P	4	3	2,8
No8-32 UNC	DIN 371	0,794	2B	63	7	24	2,5×P	4,5	3,4	3,4
No10-24 UNC	DIN 371	1,058	2B	70	10	24	2,5×P	6	4,9	3,9
No12-24 UNC	DIN 371	1,058	2B	80	10	24	2,5×P	6	4,9	4,5
1/4-20 UNC	DIN 371	1,27	2B	80	12	29	2,5×P	7	5,5	5,1
5/16-18 UNC	DIN 371	1,411	2B	90	14	37	2,5×P	8	6,2	6,6
3/8-16 UNC	DIN 371	1,588	2B	100	16	41	2,5×P	10	8	8
7/16-14 UNC	DIN 376	1,814	2B	100	18	48	2,5×P	8	6,2	9,4
1/2-13 UNC	DIN 376	1,954	2B	110	19	48	2,5×P	9	7	10,8
9/16-12 UNC	DIN 376	2,117	2B	110	21	48	2,5×P	11	9	12,2
5/8-11 UNC	DIN 376	2,309	2B	110	23	52	2,5×P	12	9	13,6

Wymiary wg katalogu Shaoshi 2024, str. 22 (seria SA522), w mm. DIN 371 = trzpień wzmocniony, DIN 376 = trzpień zredukowany. Klasa gwintu 2B wg ANSI. Faza lᴄ podana w skokach gwintu P. Otwór pod gwint = zalecana średnica wiertła przed gwintowaniem.

Dobór powłoki do materiału

Powłoka	Zastosowanie
TiN (złota)	powłoka uniwersalna; stal konstrukcyjna, węglowa i stopowa do ok. 900 MPa, żeliwo, metale nieżelazne. Podnosi trwałość i zmniejsza tarcie względem narzędzia niepowlekanego.
TiCN (szaroniebieska)	twardsza i bardziej odporna na ścieranie niż TiN; stal o podwyższonej wytrzymałości, stal nierdzewna, stal hartowana do ok. 45 HRC, materiały ciągliwe.
TiAlN (antracytowa)	najwyższa odporność termiczna; obróbka na sucho lub z MQL, materiały twarde i trudnoskrawalne, stal nierdzewna, tytan, Inconel, żeliwo; dopuszcza wyższe prędkości skrawania.

Ten produkt ma powłokę TiAlN: najwyższa odporność termiczna; obróbka na sucho lub z MQL, materiały twarde i trudnoskrawalne, stal nierdzewna, tytan, Inconel, żeliwo. Twardość ok. 3300 HV, odporność termiczna do ok. 800°C.

Co to jest faza?

Faza to stożkowa część skrawająca na czole gwintownika (tzw. część zbierająca), na której rozłożone jest wstępne nacięcie gwintu na kilku pierwszych zwojach. Im dłuższa faza, tym łatwiejsze wejście w materiał, ale tym dalej od dna otworu kończy się pełny gwint. Faza (stożek skrawający) forma C, 2-2,5 zwoju. Krótsza faza pozwala nacinać gwint blisko dna otworu ślepego.

FAQ

Do otworów przelotowych czy ślepych?
Gwintownik skrętny (spiral flute) wyprowadza wiór ku górze - jest przeznaczony do otworów nieprzelotowych (ślepych).

Czym różni się UNC od gwintu metrycznego?
UNC to amerykański gwint calowy o zarysie 60°, oznaczany liczbą zwojów na cal (np. 1/4-20 UNC = 20 zwojów na cal). Nie jest zamienny z gwintem metrycznym M.

Czy dostępne są wersje UNF (drobnozwojowe)?
Producent ma w katalogu również wersje UNF. Nie mamy ich w standardowej ofercie sklepu - napisz do nas, wycenimy je na zapytanie.

Którą powłokę wybrać?
TiN do zastosowań uniwersalnych, TiCN do stali o wyższej wytrzymałości i nierdzewnej, TiAlN do materiałów twardych i obróbki na sucho.

Czym różni się HSSE od zwykłego HSS?
HSSE (HSS-E) zawiera dodatek kobaltu (min. 4,5% Co) lub wanadu (min. 2,6% V), co zwiększa twardość na gorąco i trwałość krawędzi w porównaniu ze zwykłym HSS.

Chłodzenie?
Zalecane chłodzenie emulsją lub olejem gwintującym; powłoka TiAlN dopuszcza pracę na sucho lub z minimalnym smarowaniem (MQL).
