Nowość

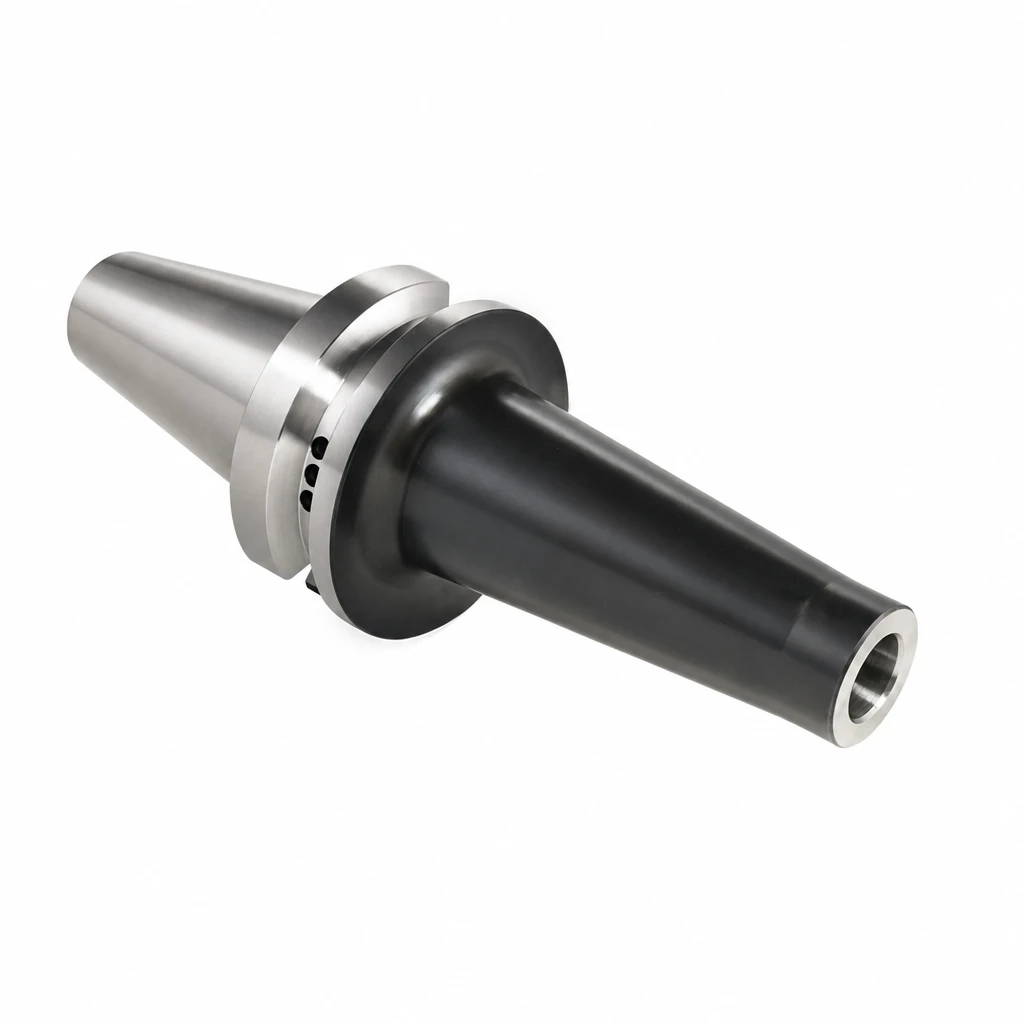

  • Oprawka BT screw-in SOM

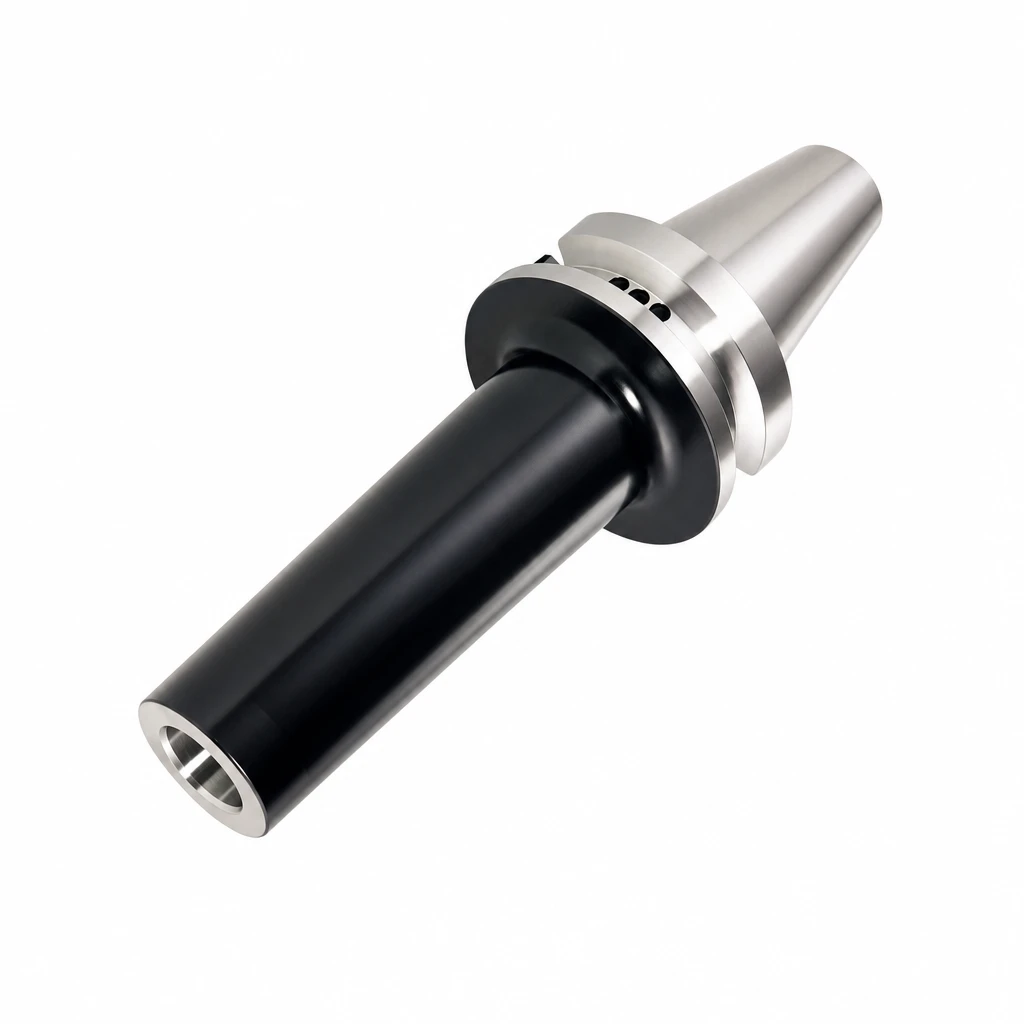

  • Oprawka BT screw-in SOM 2

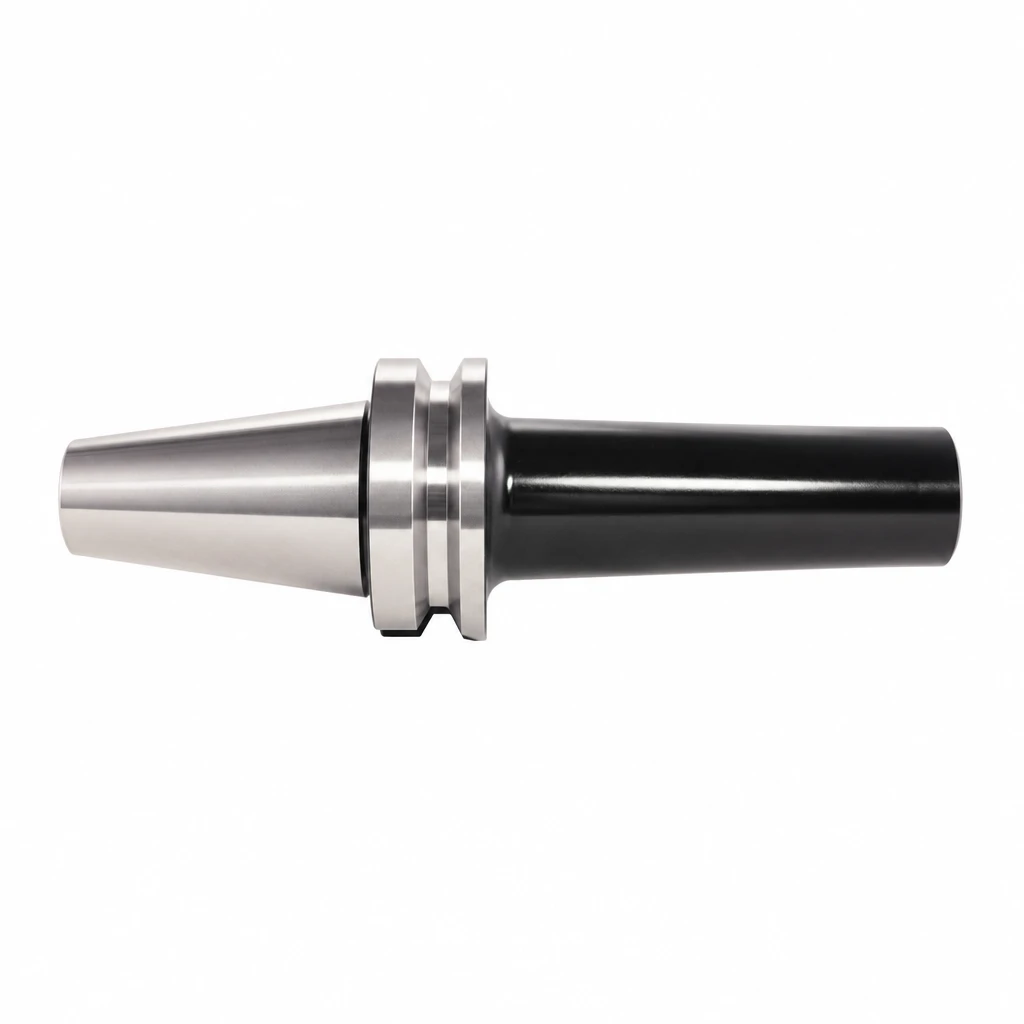

  • Oprawka BT screw-in SOM 3
  • Specyfikacja BT-SOM rozmiary

Oprawka BT40 BT50 MAS 403 do frezów wkręcanych SOM, gwint M8-M16, długość 25-150 mm

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 360,00 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz BT40-SOM08-52 L=25 BT40-SOM08-77 L=50 BT40-SOM08-102 L=75 BT40-SOM08-127 L=100 BT40-SOM10-32 L=5 BT40-SOM10-52 L=25 BT40-SOM10-77 L=50 BT40-SOM10-102 L=75 BT40-SOM10-127 L=100 BT40-SOM10-177 L=150 BT40-SOM12-32 L=5 BT40-SOM12-52 L=25 BT40-SOM12-77 L=50 BT40-SOM12-102 L=75 BT40-SOM12-127 L=100 BT40-SOM12-152 L=125 BT40-SOM12-177 L=150 BT40-SOM16-32 L=5 BT40-SOM16-52 L=25 BT40-SOM16-77 L=50 BT40-SOM16-102 L=75 BT40-SOM16-127 L=100 BT40-SOM16-152 L=125 BT40-SOM16-177 L=150 BT50-SOM08-88 L=50 BT50-SOM08-138 L=100 BT50-SOM08-188 L=150 BT50-SOM10-88 L=50 BT50-SOM10-138 L=100 BT50-SOM10-188 L=150 BT50-SOM12-88 L=50 BT50-SOM12-138 L=100 BT50-SOM12-188 L=150 BT50-SOM16-88 L=50 BT50-SOM16-138 L=100 BT50-SOM16-188 L=150
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Oprawka narzędziowa ze stożkiem BT (MAS 403) do mocowania frezów i głowic wkręcanych (typ screw-in, SOM). Narzędzie z gwintem wewnętrznym M wkręca się bezpośrednio w czoło oprawki, co daje sztywne, powtarzalne mocowanie o małej średnicy zewnętrznej - do pracy w ograniczonej przestrzeni. Dostępna w stożkach BT40 i BT50, gwintach M8, M10, M12 i M16 oraz długościach roboczych od 5 do 150 mm.

Zastosowanie

  • Mocowanie frezów i głowic wkręcanych z gwintem M8, M10, M12, M16.
  • Frezowanie w miejscach o ograniczonym dostępie dzięki smukłej budowie.
  • Praca na centrach obróbczych i frezarkach CNC ze stożkiem BT40 i BT50 (MAS 403).
  • Obróbka zgrubna i wykończeniowa wymagająca sztywnego, powtarzalnego mocowania.

Gwint wkręcany eliminuje dodatkowe elementy mocujące i zmniejsza średnicę zewnętrzną, przez co układ oprawka-narzędzie jest sztywniejszy niż w oprawkach zaciskowych o tej samej długości.

Specyfikacja

ParametrWartość
Typ stożkaBT40 / BT50 (MAS 403)
Typ mocowaniafrez wkręcany (screw-in, SOM)
Gwint MM8, M10, M12, M16
Długość robocza L5 - 150 mm (zależnie od wariantu)
Kołek pociągowygwint pod sworzeń dociągowy (grzybek) - osobno
Materiałstal stopowa, hartowana

Dostępne rozmiary

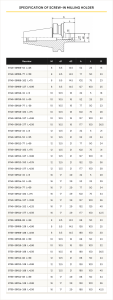

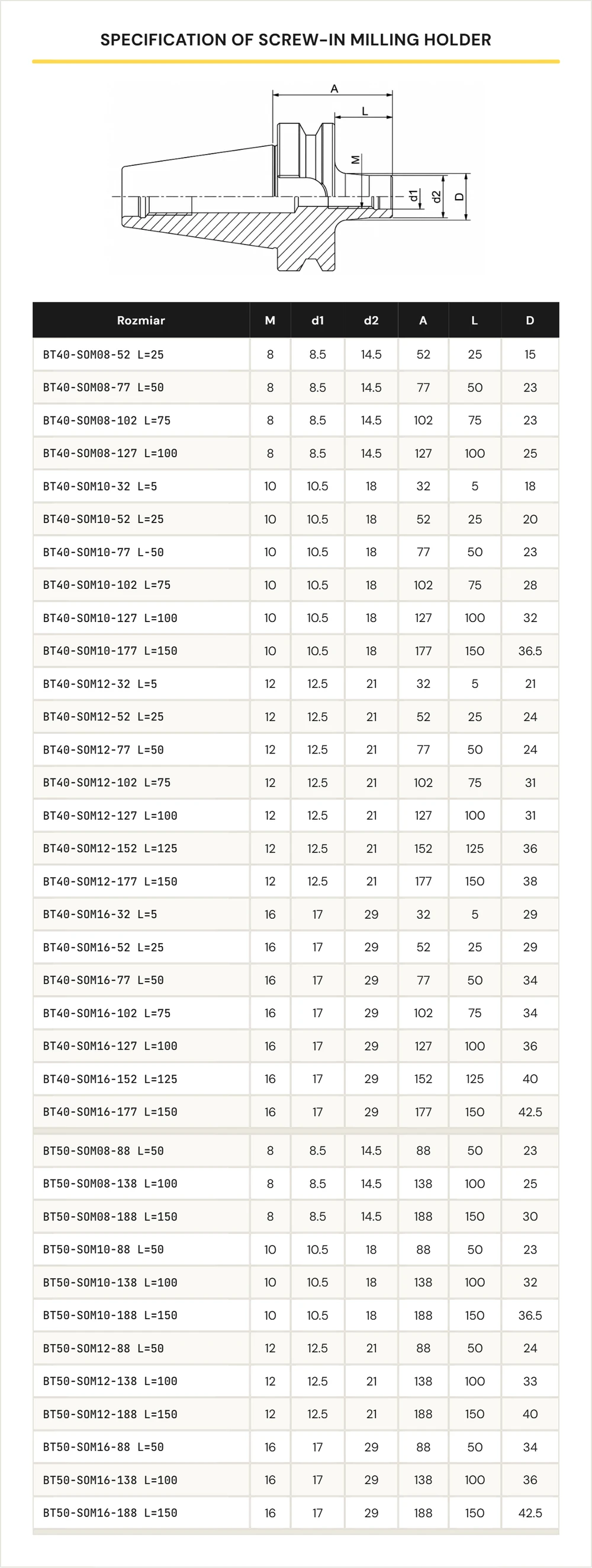

Specyfikacja oprawek BT MAS 403 screw-in SOM

Dobór

Stożek dobiera się do wrzeciona maszyny (BT40 lub BT50), gwint M do gwintu freza wkręcanego (M8-M16), a długość L do wymaganego wysięgu. W kodzie np. BT40-SOM12-102 L=75: stożek BT40, gwint M12, całkowita długość A=102 mm, długość robocza L=75 mm.

FAQ

Do jakich frezów pasuje ta oprawka?
Do frezów i głowic wkręcanych z gwintem M (M8, M10, M12, M16), typu screw-in. Gwint freza musi odpowiadać gwintowi oprawki.

Czy pasuje do CNC z automatyczną wymianą narzędzia?
Tak. Stożek BT (MAS 403) jest standardem centrów obróbczych. Do dociągu potrzebny jest sworzeń dociągowy (grzybek) dobrany do wrzeciona - kupowany osobno.

Czym różni się mocowanie wkręcane od zaciskowego?
Frez wkręca się gwintem bezpośrednio w oprawkę, bez tulejki i nakrętki. Daje to mniejszą średnicę zewnętrzną i większą sztywność przy tej samej długości.
