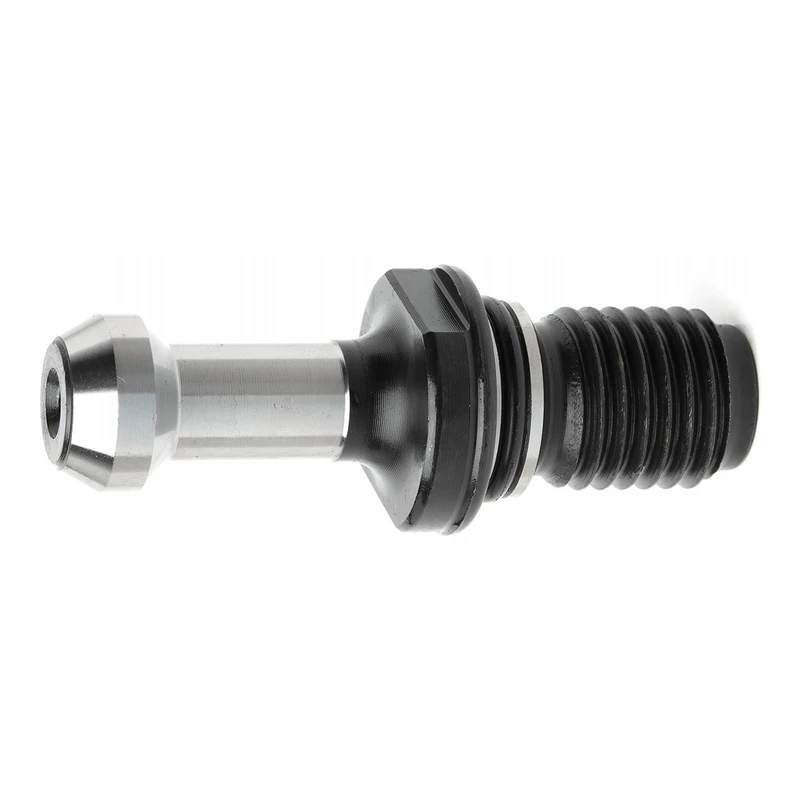

  • Profil BT z O-ringiem – fotografia poglądowa
  • Zdjęcie poglądowe BT z O-ringiem / Illustrative BT stud with O-ring

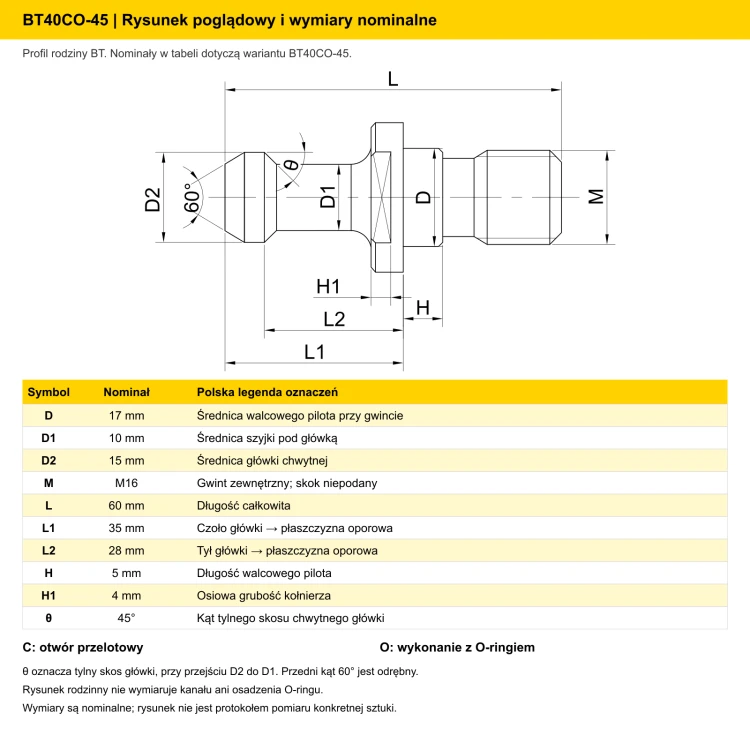

  • BT40CO-45 - wymiary nominalne i oznaczenia (PL)

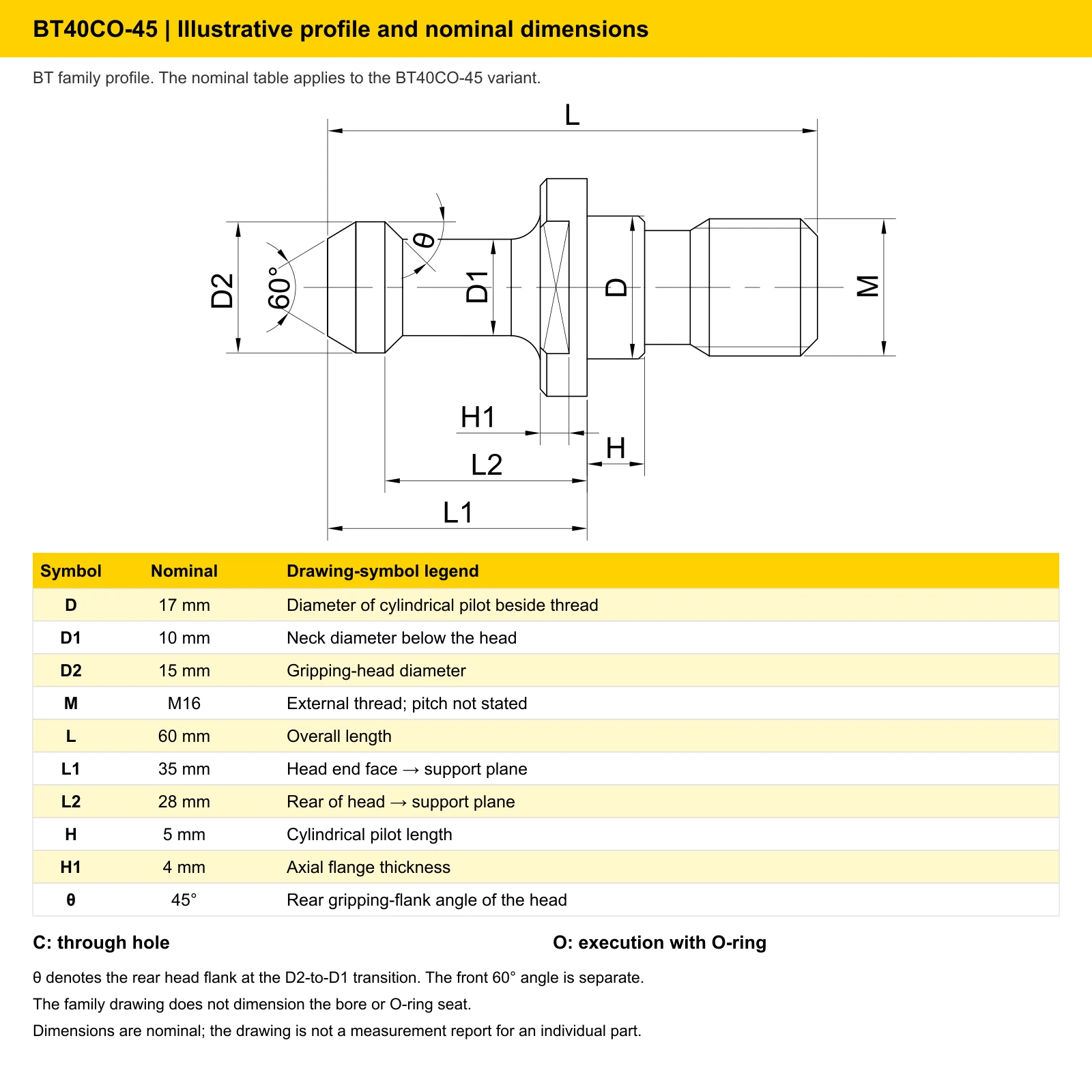

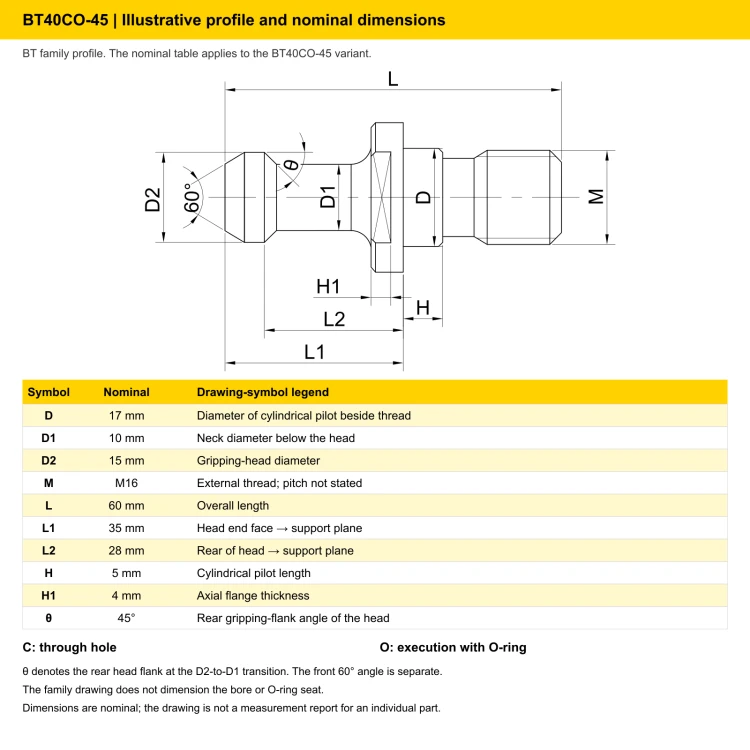

  • BT40CO-45 - nominal dimensions and drawing symbols (EN)

Trzpień zaciągowy (grzybek) BT30/BT40/BT45/BT50, kąty 45°/60°/90°, przelotowy i ślepy, O-ring / bez

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 16,00 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz BT30-45 - M12, L43 mm, kąt θ 45° BT30-60 - M12, L43 mm, kąt θ 60° BT30-90 - M12, L43 mm, kąt θ 90° BT30C-45 - przelotowy, M12, L43 mm, kąt θ 45° BT30C-60 - przelotowy, M12, L43 mm, kąt θ 60° BT30C-90 - przelotowy, M12, L43 mm, kąt θ 90° BT30CO-45 - przelotowy, O-ring, M12, L43 mm, kąt θ 45° BT30CO-60 - przelotowy, O-ring, M12, L43 mm, kąt θ 60° BT30CO-90 - przelotowy, O-ring, M12, L43 mm, kąt θ 90° BT40-45 - M16, L60 mm, kąt θ 45° BT40-60 - M16, L60 mm, kąt θ 60° BT40-90 - M16, L60 mm, kąt θ 90° BT40C-45 - przelotowy, M16, L60 mm, kąt θ 45° BT40C-60 - przelotowy, M16, L60 mm, kąt θ 60° BT40C-90 - przelotowy, M16, L60 mm, kąt θ 90° BT40CO-45 - przelotowy, O-ring, M16, L60 mm, kąt θ 45° BT40CO-60 - przelotowy, O-ring, M16, L60 mm, kąt θ 60° BT40CO-90 - przelotowy, O-ring, M16, L60 mm, kąt θ 90° BT50-45 - M24, L85 mm, kąt θ 45° BT50-60 - M24, L85 mm, kąt θ 60° BT50-90 - M24, L85 mm, kąt θ 90° BT50C-45 - przelotowy, M24, L85 mm, kąt θ 45° BT50C-60 - przelotowy, M24, L85 mm, kąt θ 60° BT50C-90 - przelotowy, M24, L85 mm, kąt θ 90° BT50CO-45 - przelotowy, O-ring, M24, L85 mm, kąt θ 45° BT50CO-60 - przelotowy, O-ring, M24, L85 mm, kąt θ 60° BT50CO-90 - przelotowy, O-ring, M24, L85 mm, kąt θ 90° BT45-45 / MAS 403 / LDB-P45T 45° - ślepy, M20, L70, kąt 45° BT45-60 / MAS 403 / LDB-P45T 60° - ślepy, M20, L70, kąt 60° BT45-90 / MAS 403 / LDB-P45T 90° - ślepy, M20, L70, kąt 90° BT45C-45 / MAS 403 / LDB-P45T 45° - przelotowy (chłodzenie), M20, L70, kąt 45° BT45C-60 / MAS 403 / LDB-P45T 60° - przelotowy (chłodzenie), M20, L70, kąt 60° BT45C-90 / MAS 403 / LDB-P45T 90° - przelotowy (chłodzenie), M20, L70, kąt 90° BT45CO-45 / MAS 403 / LDB-P45T 45° - przelotowy + o-ring, M20, L70, kąt 45° BT45CO-60 / MAS 403 / LDB-P45T 60° - przelotowy + o-ring, M20, L70, kąt 60° BT45CO-90 / MAS 403 / LDB-P45T 90° - przelotowy + o-ring, M20, L70, kąt 90°
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Trzpień zaciągowy BT - dobór po kodzie i geometrii

1. Czym jest trzpień zaciągowy BT

Trzpień zaciągowy, nazywany także grzybkiem, jest elementem współpracującym z mechanizmem mocowania oprawki we wrzecionie. Pełny kod wykonania pozwala rozróżnić rozmiar, geometrię główki, kąt chwytania oraz wykonanie kanału i uszczelnienia.

Wybieraj trzpień według rysunku wymaganego przez maszynę. Ten sam gwint nie oznacza tej samej główki, długości ani powierzchni chwytnej. Ten opis dotyczy profilu katalogowego o geometrii przedstawionej w tabelach; nie każdego dowolnego trzpienia BT.

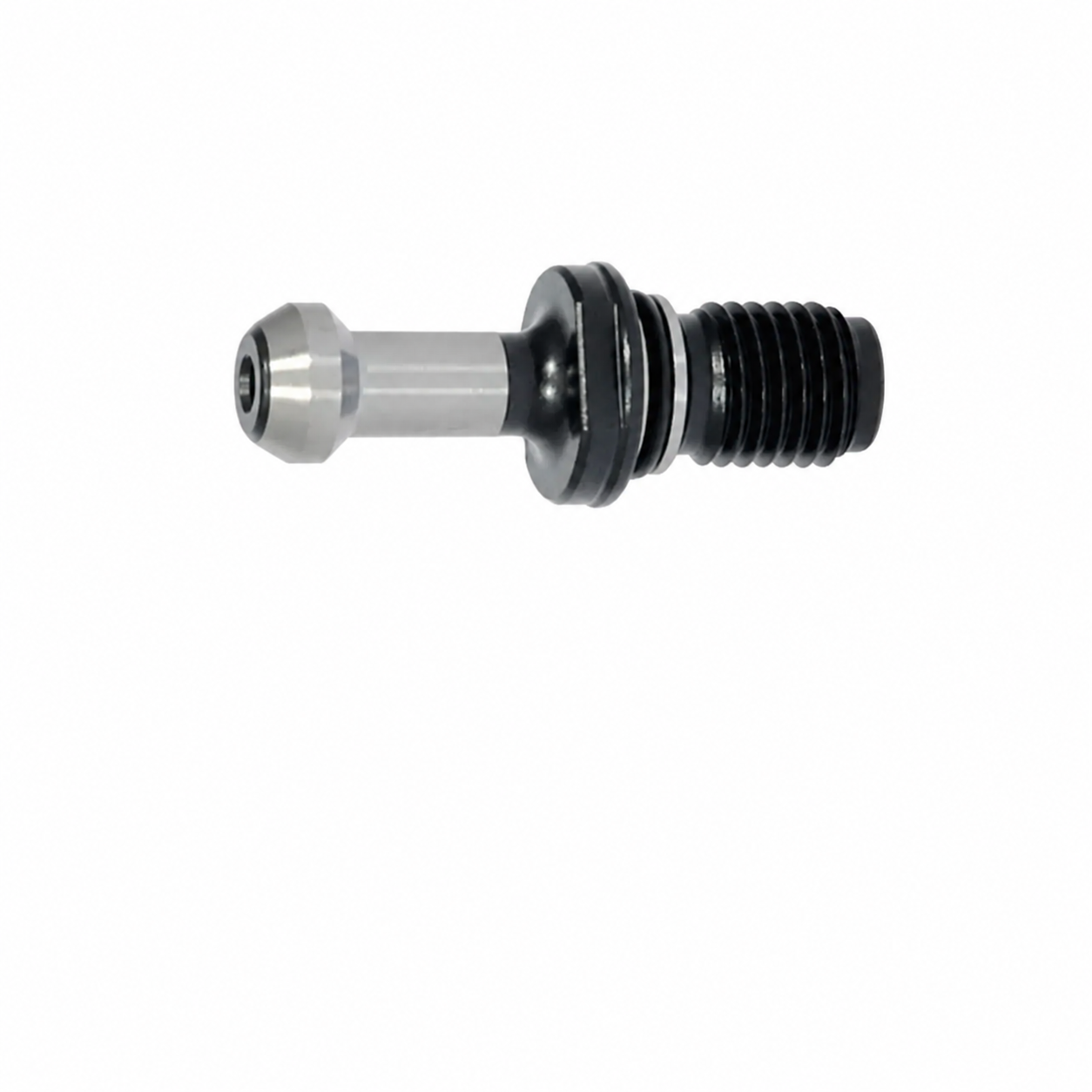

Zdjęcie poglądowe przykładowego trzpienia BT z O-ringiem. Wymiary wybranego kodu sprawdź w tabeli.

Zdjęcie poglądowe przykładowego trzpienia BT z O-ringiem. Wymiary wybranego kodu sprawdź w tabeli.

2. System oprawki i wymagania wrzeciona

BT30, BT40 i BT50 są oznaczeniami rozmiaru systemu BT. Oznaczenie oprawki jest punktem wyjścia; trzpień musi także odpowiadać chwytowi oraz geometrii wymaganej po stronie wrzeciona.

Dobór mechaniczny obejmuje wszystkie trzy obszary.
Porównywana cecha Co sprawdzić
Gwint Oznaczenie i skok gwintu zgodne z oprawką.
Chwyt Główka, szyjka, tylny skos i odległość od płaszczyzny oporowej.
Kanał i uszczelnienie Wymagane wiercenie oraz obecność i miejsce O-ringu.

3. Nominalne wymiary rodziny

Poniższe wartości są nominałami jednego profilu katalogowego. Wszystkie wymiary liniowe podano w mm; M jest oznaczeniem gwintu. Zgodne mają być także główka, szyjka, L1, L2, H i H1 oraz pełny kod wykonania - nie tylko rozmiar BT i gwint.

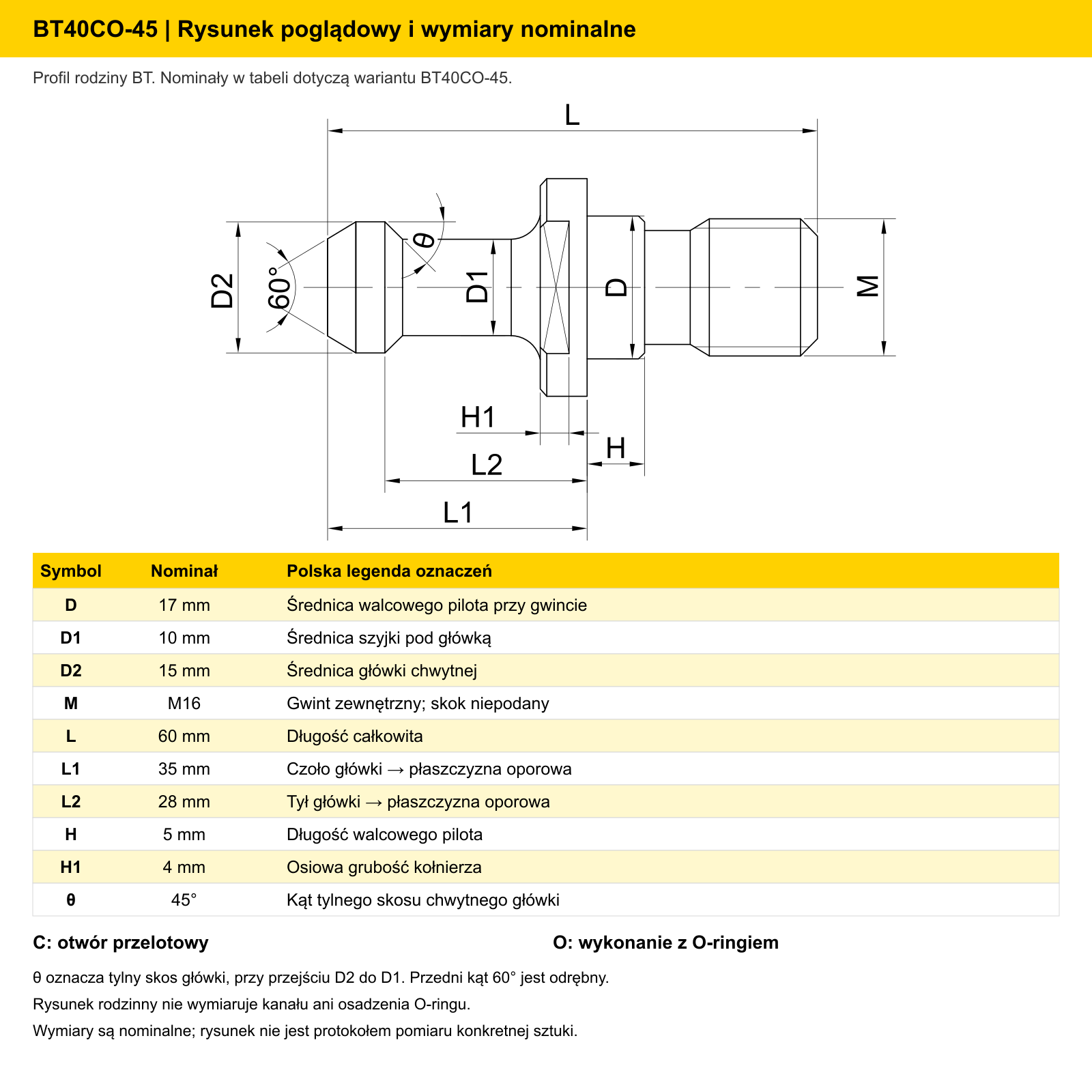

Rysunek poglądowy profilu BT z tylnym skosem chwytnym 45°. Tabela na grafice podaje nominały BT40CO-45; nie jest protokołem pomiaru konkretnej sztuki.

Rysunek poglądowy profilu BT z tylnym skosem chwytnym 45°. Tabela na grafice podaje nominały BT40CO-45; nie jest protokołem pomiaru konkretnej sztuki.

Średnice i długość całkowita
Rozmiar Gwint M D [mm] D1 [mm] D2 [mm] L [mm]
BT30 M12 12.5 7 11 43
BT40 M16 17 10 15 60
BT50 M24 25 17 23 85
Odległości osiowe i kołnierz
Rozmiar L1 [mm] L2 [mm] H [mm] H1 [mm]
BT30 23 18 4 3.5
BT40 35 28 5 4
BT50 45 35 8 8

4. Znaczenie symboli wymiarowych

Znaczenie liter obowiązuje dla geometrii przedstawionej w tej tabeli.
Symbol Znaczenie i miejsce pomiaru
D Pilot przy gwincie: Średnica walcowego stopnia po stronie gwintu.
D1 Szyjka: Średnica szyjki pod główką chwytaną przez mechanizm.
D2 Główka: Średnica główki chwytnej.
M Gwint: Oznaczenie gwintu zewnętrznego; jego skok porównaj z wymaganiem oprawki.
L Długość całkowita: Od czoła główki do końca gwintu.
L1 Odległość do płaszczyzny oporowej: Od czoła główki do płaszczyzny oporowej po stronie gwintu przy kołnierzu.
L2 Odległość od tylnej granicy główki: Od tylnej granicy główki do tej samej płaszczyzny oporowej.
H Długość pilota: Długość walcowego pilota przy gwincie.
H1 Grubość kołnierza: Osiowa grubość kołnierza.
θ Tylny kąt chwytania: Kąt tylnego skosu główki przy przejściu D2 do D1.

Nie przenoś samej litery D, H lub L1 z innego rysunku bez porównania jej linii odniesienia. Ta sama litera w innym systemie może oznaczać inny wymiar.

5. Wykonanie C, CO i O-ring

Oznaczenia kanału i uszczelnienia odczytuj razem z pełnym kodem.
Oznaczenie Znaczenie w tej rodzinie Kontrola przy doborze
C Otwór przelotowy Porównaj przebieg kanału z wymaganiem maszyny.
CO Otwór przelotowy i O-ring Porównaj również uszczelnienie i miejsce jego osadzenia.
O Wykonanie z O-ringiem Sama uszczelka nie potwierdza przebiegu wiercenia.

Otwór widoczny od czoła nie dowodzi, że wiercenie przechodzi przez całą część. Ślepe wiercenie, gniazdo identyfikacyjne i kanał przelotowy mają różne funkcje. Brak litery C nie wystarcza do określenia głębokości lub funkcji otworu.

6. Kąt chwytania i odczyt kodu

Kąt dobiera się do mechanizmu wrzeciona, nie tylko do gwintu.
Nominalny θ Powierzchnia Jak dobrać
45° Tylny skos chwytnej główki Porównaj oznaczenie θ i jego odniesienie na wymaganym rysunku.
60° Tylny skos chwytnej główki Porównaj oznaczenie θ i jego odniesienie na wymaganym rysunku.
90° Tylny skos chwytnej główki Porównaj oznaczenie θ i jego odniesienie na wymaganym rysunku.

Przykład BT40CO-45: BT40 oznacza rozmiar, C otwór przelotowy, O O-ring, a 45 nominalny tylny kąt θ. Przednia część główki ma osobny kąt 60°; nie myl tej powierzchni z tylnym skosem chwytanym przez mechanizm.

7. Dobór oraz kontrola przed montażem

  1. Pełny kod: Rozmiar, wykonanie i kąt wymagany przez wrzeciono.
  2. Geometria: Gwint wraz ze skokiem, L, odległości chwytania, główka i szyjka.
  3. Kanał: Wymagany przebieg wiercenia; sam ciemny otwór od czoła nie rozpoznaje części.
  4. Uszczelnienie: Obecność i położenie O-ringu, stan uszczelki oraz miejsca osadzenia.
  5. Montaż: Wymagania oraz moment dokręcenia z instrukcji maszyny i oprawki.

8. Krótkie FAQ

Czy sam gwint M16 potwierdza pasowanie?
Nie. Porównaj także główkę, szyjkę, długości chwytania, tylny kąt oraz wykonanie kanału i uszczelnienia.

Czym różni się C od CO?
C oznacza otwór przelotowy, CO otwór przelotowy i O-ring. Dobieraj pełny kod wykonania.

Czy O-ring oznacza otwór przelotowy?
Nie. Uszczelnienie i przebieg wiercenia są osobnymi cechami.

Której powierzchni dotyczy θ?
Tylnego skosu chwytnego główki, przy przejściu D2 do D1, a nie osobnego przedniego kąta główki.

Jaka jest jednostka sprzedaży BT40CO-45?
Wariant BT40CO-45 kupujesz jako 1 sztukę trzpienia. Jednostkę pozostałych wariantów sprawdź przy wybranym kodzie.
