Nowość

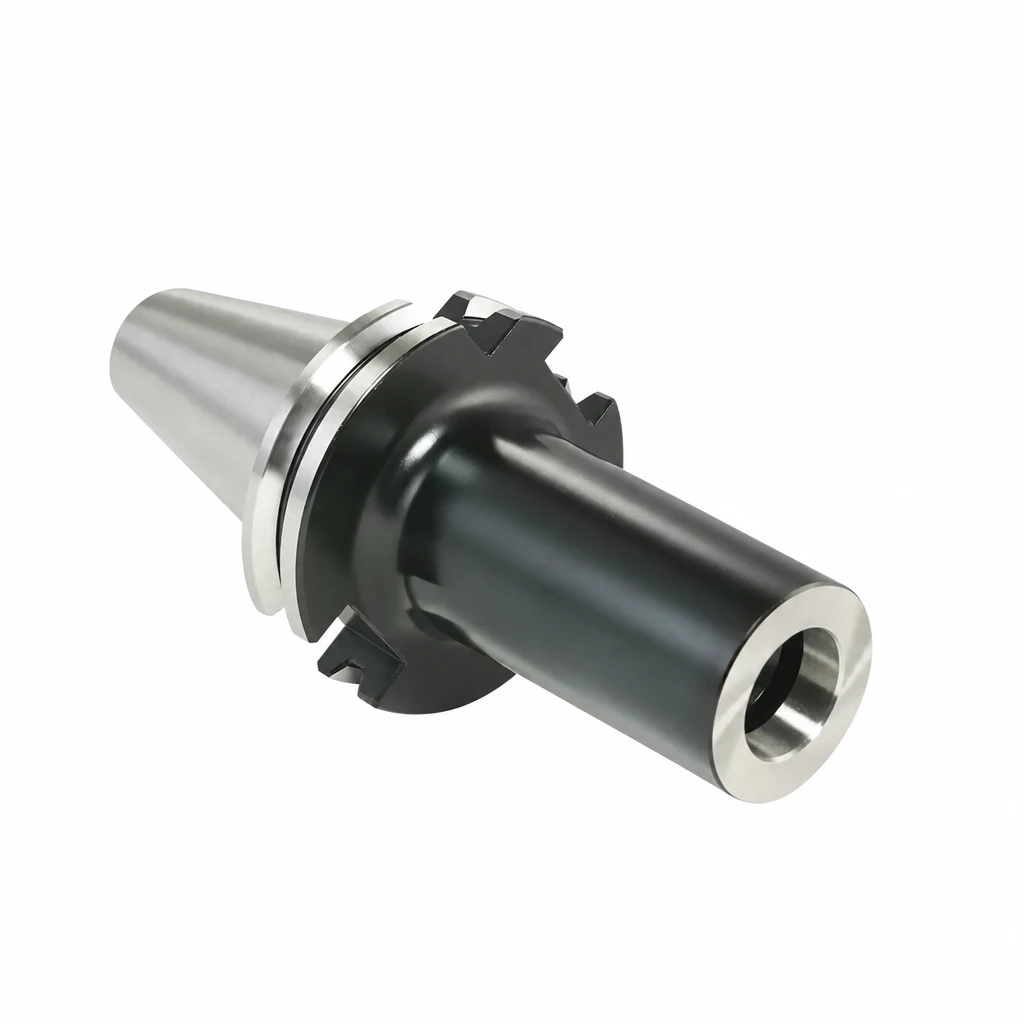

  • Oprawka SK DIN 69871 screw-in prosta

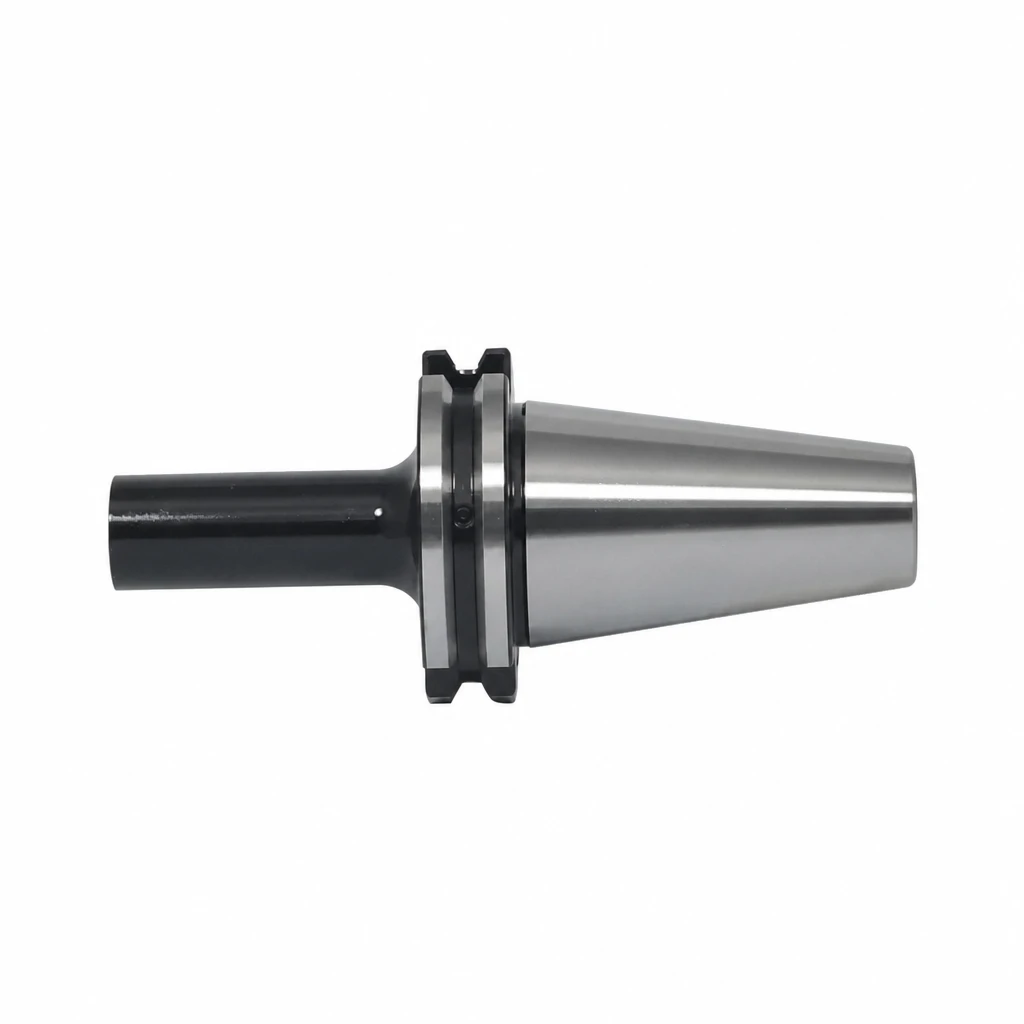

  • Oprawka SK screw-in prosta 2

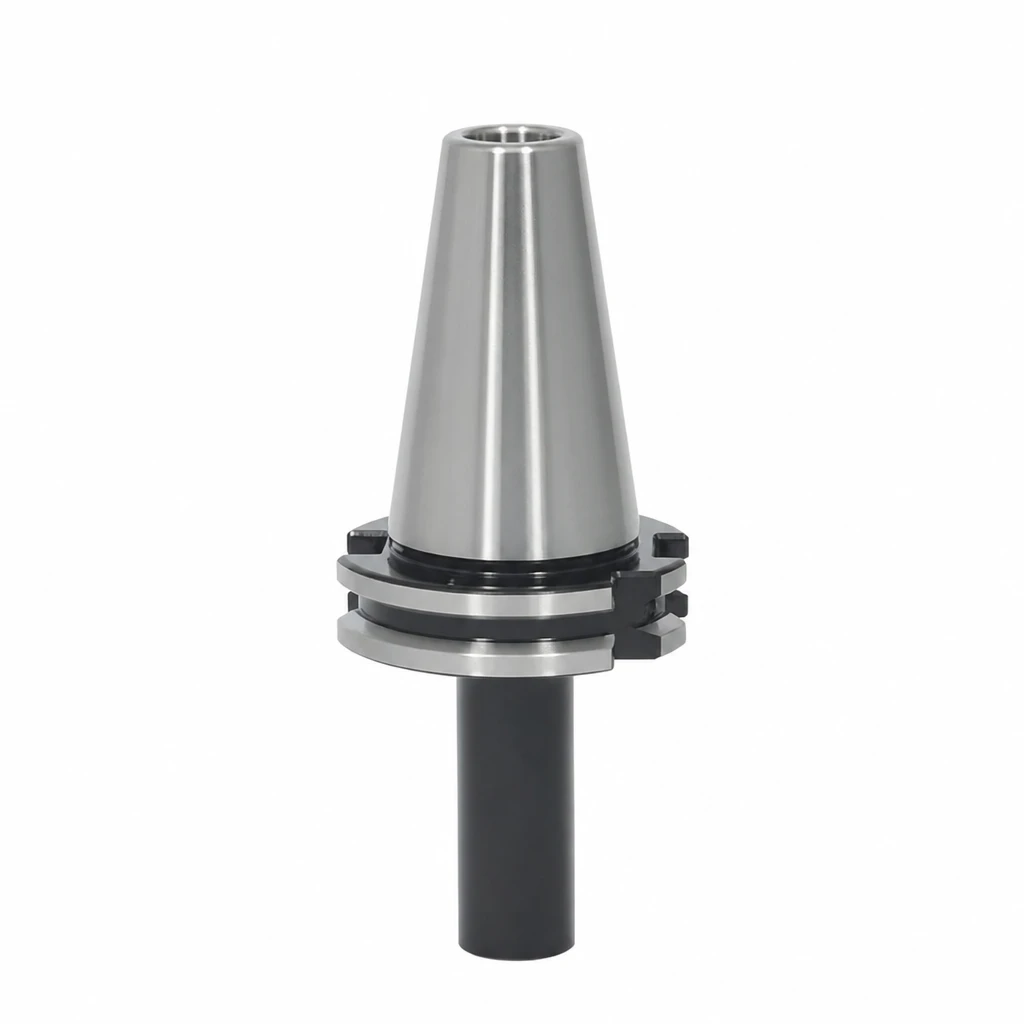

  • Oprawka SK screw-in prosta 3
  • Specyfikacja SK DIN 69871 screw-in prosta

Oprawka SK40 SK50 DIN 69871 do frezów wkręcanych prosta smukła, gwint M10-M16, długość 100-150 mm

Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 435,00 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz SK40-M10-119 L=100 SK40-M10-169 L=150 SK40-M12-119 L=100 SK40-M12-144 L=125 SK40-M12-169 L=150 SK40-M16-119 L=100 SK40-M16-144 L=125 SK40-M16-169 L=150 SK50-M10-119 L=100 SK50-M10-169 L=150 SK50-M12-119 L=100 SK50-M12-169 L=150 SK50-M16-119 L=100 SK50-M16-169 L=150
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Oprawka narzędziowa ze stożkiem SK (ISO) wg normy DIN 69871 do mocowania frezów i głowic wkręcanych (typ screw-in) w wersji prostej, smukłej. Narzędzie z gwintem wewnętrznym M wkręca się bezpośrednio w czoło oprawki, co daje sztywne, powtarzalne mocowanie o małej średnicy zewnętrznej - do pracy w ograniczonej przestrzeni i na większym wysięgu. Dostępna w stożkach SK40 (ISO40) i SK50 (ISO50), gwintach M10, M12 i M16 oraz długościach roboczych 100, 125 i 150 mm.

Zastosowanie

  • Mocowanie frezów i głowic wkręcanych z gwintem M10, M12, M16.
  • Frezowanie z większym wysięgiem i w miejscach o ograniczonym dostępie dzięki smukłej, prostej budowie.
  • Praca na centrach obróbczych i frezarkach CNC ze stożkiem SK40 i SK50 (DIN 69871).
  • Obróbka zgrubna i wykończeniowa wymagająca sztywnego, powtarzalnego mocowania.

Gwint wkręcany eliminuje dodatkowe elementy mocujące i zmniejsza średnicę zewnętrzną, przez co układ oprawka-narzędzie jest sztywniejszy niż w oprawkach zaciskowych o tej samej długości.

Specyfikacja

Parametr Wartość
Typ stożkaSK40 / SK50 (DIN 69871)
Typ mocowaniafrez wkręcany (screw-in), wersja prosta smukła
Gwint MM10, M12, M16
Długość robocza L100, 125, 150 mm (zależnie od wariantu)
Kołek pociągowygwint pod sworzeń dociągowy (grzybek) - osobno
Materiałstal stopowa, hartowana

Dostępne rozmiary

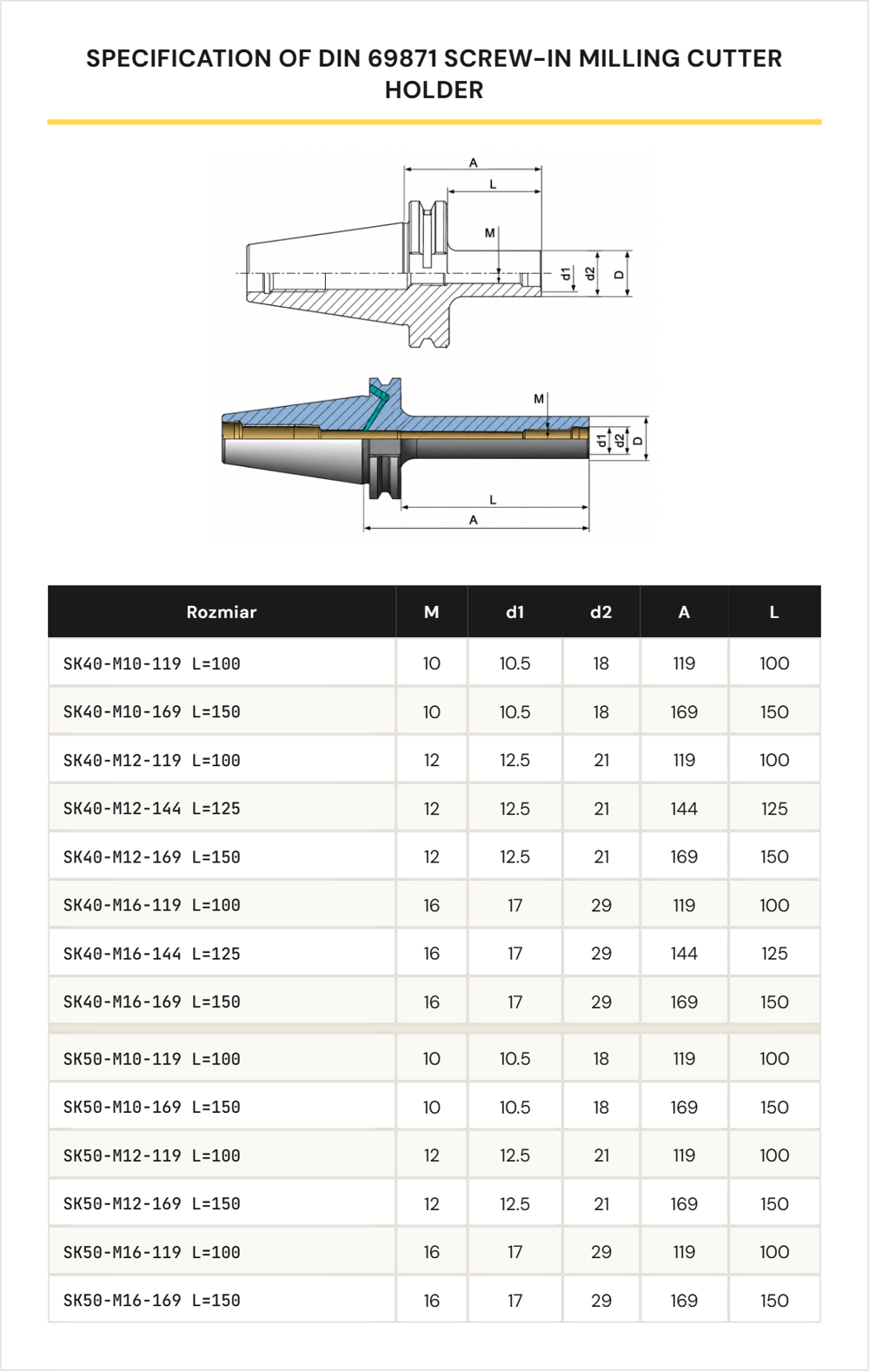

Specyfikacja oprawek SK DIN 69871 screw-in prosta smukła

Dobór

Stożek dobiera się do wrzeciona maszyny (SK40 lub SK50), gwint M do gwintu freza wkręcanego (M10-M16), a długość L do wymaganego wysięgu. W kodzie np. SK40-M12-119 L=100: stożek SK40, gwint M12, całkowita długość A=119 mm, długość robocza L=100 mm.

FAQ

Do jakich frezów pasuje ta oprawka?
Do frezów i głowic wkręcanych z gwintem M (M10, M12, M16), typu screw-in. Gwint freza musi odpowiadać gwintowi oprawki.

Czym różni się wersja prosta smukła od standardowej?
Wersja prosta ma smuklejszy, prosty korpus i występuje w większych długościach (100-150 mm) - do pracy z większym wysięgiem i w ciasnych miejscach. Zasada mocowania (gwint wkręcany) jest ta sama.

Czy pasuje do CNC z automatyczną wymianą narzędzia?
Tak. Stożek DIN 69871 (SK) jest standardem centrów obróbczych. Do dociągu potrzebny jest sworzeń dociągowy (grzybek) dobrany do wrzeciona - kupowany osobno.
