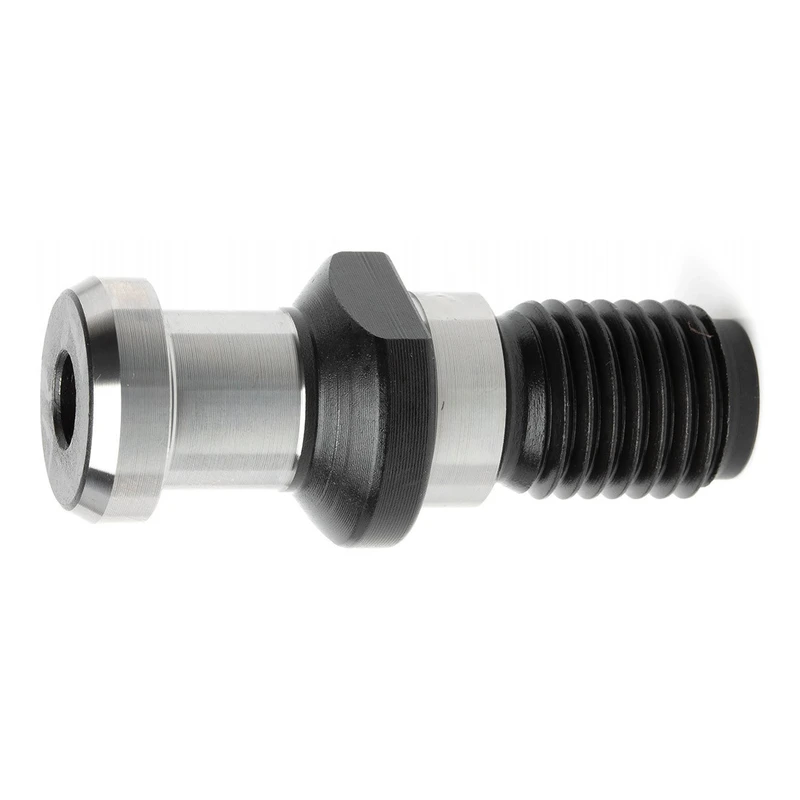

Trzpień zaciągowy (grzybek) DIN 69872 SK30/SK40/SK50, przelotowy i ślepy, O-ring / bez

1. Czym jest trzpień zaciągowy SK

Trzpień zaciągowy wkręca się w oprawkę narzędziową. Jego główka współpracuje z mechanizmem chwytającym wrzeciona. Przy doborze porównaj pełny profil części, gwint oraz wykonanie kanału i uszczelnienia.

Oznaczenia SK30, SK40 i SK50 wskazują rozmiar rodziny. Do wyboru konkretnego trzpienia potrzebne są również wymiary główki, szyjki i długości funkcjonalne.

2. Oznaczenie oprawki i profil trzpienia

DIN 69871 jest oznaczeniem dotyczącym oprawki. Wymagany profil trzpienia ustala się osobno na podstawie rysunku i wymagań wrzeciona.

Litery A, B oraz dodatkowe oznaczenia odczytuj z dokumentacją konkretnego wykonania. Nie przypisuj kanału chłodziwa lub O-ringu na podstawie samej litery. Porównuj cechy wybranej części niezależnie od nazwy jej wykonania.

3. Referencyjne wymiary nominalne

Tabela zawiera nominalne wymiary zewnętrzne profili referencyjnych. Służy do porównania z rysunkiem wymaganego trzpienia. Wymiary w milimetrach; M zachowuje oznaczenie gwintu bez dopisanego skoku. Tabela nie określa przebiegu otworu ani uszczelnienia.

4. Jak odczytywać symbole

L1 i L2 opisują położenie główki względem płaszczyzny oporowej. Nie są długościami gwintu. Symbole odnoszą się do tej tabeli; w innym rysunku te same litery mogą mieć inne punkty pomiaru.

Skok gwintu oraz kąt powierzchni chwytowej porównaj z rysunkiem wymaganej części. Nie wynikają one z samego oznaczenia M12, M16 lub M24 ani z długości całkowitej.

5. Kanał osiowy i otwór ślepy

Kanał przelotowy łączy oba końce trzpienia. Otwór ślepy kończy się wewnątrz części. Wykonanie bez przelotu może mieć otwór ślepy lub inne wiercenie; należy rozpoznać ich przebieg.

Sam otwór widoczny w czole główki nie potwierdza przelotu. Przy doborze do chłodzenia przez wrzeciono sprawdź ciągłość kanału i sposób połączenia z oprawką. Wymiar zewnętrzny główki nie określa średnicy ani głębokości otworu.

6. O-ring i miejsce uszczelnienia

Kanał i O-ring są oddzielnymi cechami wykonania. Obecność pierścienia nie oznacza automatycznie przelotu, a kanał przelotowy nie określa obecności uszczelki.

Porównaj obecność i liczbę pierścieni, ich położenie oraz powierzchnię przylegania z wymaganym układem uszczelnienia. Rowek zewnętrzny i uszczelnienie wewnątrz otworu wymagają sprawdzenia właściwego miejsca współpracy. Sama nazwa z O-ringiem nie opisuje wszystkich tych cech.

7. Dobór do wrzeciona

Zacznij od rysunku trzpienia wymaganego przez maszynę. Porównaj kolejno:

1. Gwint i jego skok oraz średnicę pilota.
2. Średnicę główki i szyjki, długość całkowitą oraz położenie główki względem płaszczyzny oporowej.
3. Kąt właściwej powierzchni chwytowej według rysunku.
4. Przebieg kanału, obecność O-ringu i miejsce uszczelnienia.

Zgodność jednego wymiaru, np. M16 albo L54, nie wystarcza do zamiany profili. Dla każdej długości i kąta zachowaj te same punkty pomiaru co w rysunku wymaganej części. Wybieraj wykonanie z odpowiadającym kanałem i uszczelnieniem.

8. Krótkie FAQ

Czy każdy trzpień SK40 ma ten sam profil?
Nie. Rozmiar rodziny trzeba uzupełnić wymiarami i wymaganiami wrzeciona.

Czy otwór w czole główki oznacza przelot?
Nie. Należy rozpoznać przebieg otworu, a nie tylko jego widoczny wlot.

Czy litera B albo O-ring określa kanał?
Nie. Oznaczenie wykonania odczytuje się z jego dokumentacją, a kanał i uszczelnienie sprawdza osobno.
