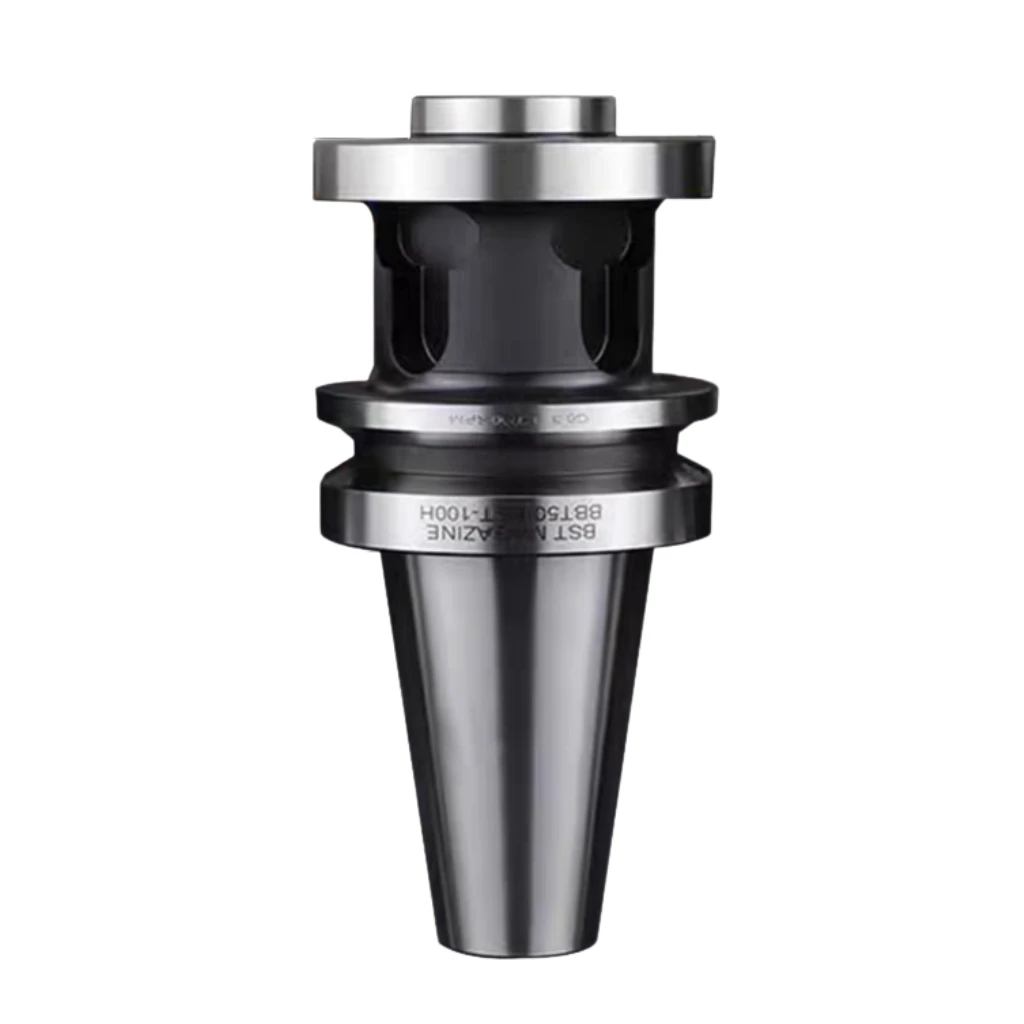

Trzpień do głowicy wytaczającej BST BT40 BT50, 20Cr i 20CrMnTi, długości 100-650 mm

Kortools
Magazyn główny:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 326,00 zł

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz BT40-BST-100 BT40-BST-150 BT40-BST-200L BT50-BST-100L BT50-BST-150L BT50-BST-200L BT50-BST-250L BT50-BST-300L BT50-BST-350L BT50-BST-400L BT50-BST-450L BT50-BST-500L BT50-BST-550 BT50-BST-600 BT50-BST-650 BT40-BST-100L 20CrMnTi BT40-BST-150L 20CrMnTi BT40-BST-200L 20CrMnTi BT50-BST-100L 20CrMnTi BT50-BST-150L 20CrMnTi BT50-BST-200L 20CrMnTi BT50-BST-250L 20CrMnTi BT50-BST-300L 20CrMnTi BT50-BST-350L 20CrMnTi BT50-BST-400L 20CrMnTi BT50-BST-450L 20CrMnTi BT50-BST-500L 20CrMnTi BT50-BST-550L 20CrMnTi BT50-BST-600L 20CrMnTi BT50-BST-650L 20CrMnTi
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Trzpień (oprawka) do głowicy wytaczającej systemu BST ze stożkiem BT40 / BT50 (DIN 69871 / MAS 403). Łączy wrzeciono maszyny z głowicą wytaczającą BST i pozwala prowadzić wytaczanie na zadanym wysięgu. Wersja wydłużona, antywibracyjna, do wytaczania zgrubnego (dwuostrzowego). Dostępny w szerokim zakresie długości od 100 do 650 mm oraz w dwóch wykonaniach materiałowych: standardowym (20Cr) i nawęglanym (20CrMnTi) o podwyższonej twardości i trwałości.

Zastosowanie

  • Mocowanie głowic wytaczających BST na wrzecionie ze stożkiem BT40 / BT50.
  • Wytaczanie otworów na różnym wysięgu - dobór długości trzpienia do głębokości otworu.
  • Wytaczanie zgrubne dwuostrzowe (większa wydajność) oraz przygotowanie pod wykończeniowe.
  • Praca na centrach obróbczych i frezarkach CNC ze stożkiem BT (DIN 69871 / JIS B 6339).

Wydłużona, sztywna konstrukcja z tłumieniem drgań pozwala wytaczać głębsze otwory bez utraty dokładności. Wersja nawęglana (20CrMnTi) jest twardsza i bardziej odporna na zużycie przy intensywnej pracy.

Specyfikacja

Parametr Wartość
Typ stożkaBT40 / BT50 (DIN 69871 / MAS 403)
Przeznaczenietrzpień do głowicy wytaczającej BST
Długość L100 - 650 mm (zależnie od wariantu)
Materiał - standardstal 20Cr, hartowana
Materiał - wersja nawęglana20CrMnTi nawęglane (twardsze, trwalsze)
Charakterystykawydłużony, antywibracyjny, wytaczanie zgrubne
Kołek pociągowygwint pod sworzeń dociągowy (grzybek) - osobno

Dobór

Stożek dobiera się do wrzeciona maszyny (BT40 lub BT50), długość trzpienia do wymaganego wysięgu i głębokości otworu, a wykonanie materiałowe do intensywności pracy (standard 20Cr lub nawęglane 20CrMnTi). W kodzie np. BT50-BST-300L: stożek BT50, system BST, długość 300 mm. Trzpień współpracuje z głowicami wytaczającymi BST (dobierane osobno do średnicy otworu).

FAQ

Do jakich głowic pasuje ten trzpień?
Do głowic wytaczających systemu BST. Trzpień to element mocujący (stożek BT + gniazdo BST) - głowicę wytaczającą i noże dobiera się osobno do średnicy i rodzaju otworu.

Czym różni się wersja nawęglana od standardowej?
Wersja nawęglana (20CrMnTi) ma utwardzoną powierzchnię - jest twardsza i bardziej odporna na zużycie, zalecana przy intensywnej, długiej pracy. Standard (20Cr) jest tańszy i wystarcza do typowych zastosowań.

Jak dobrać długość?
Długość trzpienia (100-650 mm) dobiera się do wysięgu - tak, aby głowica sięgała na wymaganą głębokość otworu przy zachowaniu jak najmniejszego zwisu (sztywność).
