Wytaczak HSS do toczenia wewnętrznego - SCLCR, DWLNR, MTUNR

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 46,74 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz H04H-SCLCR03 H05H-SCLCR03 H05H-SCLCR04 H06K-SCLCR04 H06K-SCLCR06 H07K-SCLCR06 H08K-SCLCR06 H10K-SCLCR06 H12M-SCLCR06 H12M-SCLCR09 H14N-SCLCR09 H16Q-SCLCR09 H20R-SCLCR09 H25S-SCLCR09 H32T-SCLCR09 H05H-STUBR06 H06K-STUBR06 H08K-STUBR06 H06K-SWUBR06 H08K-SWUBR06 H10K-STUCR11 H12M-STUCR11 H14N-STUCR11 H16Q-STUCR11 H20R-STUCR11 H25S-STUCR11 H16Q-STUCR16 H20R-STUCR16 H25S-STUCR16 H32T-STUCR16 H40T-STUCR16 H08K-STUPR09 H10K-STUPR11 H12M-STUPR11 H14N-STUPR11 H16Q-STUPR11 H20R-STUPR11 H25S-STUPR11 H32T-STUPR11 H06K-SCLCL06 H07K-SCLCL06 H08K-SCLCL06 H10K-SCLCL06 H12M-SCLCL06 H12M-SCLCL09 H14N-SCLCL09 H16Q-SCLCL09 H20R-SCLCL09 H08K-SDUCR07 H10K-SDUCR07 H12M-SDUCR07 H14N-SDUCR07 H16Q-SDUCR11 H20R-SDUCR11 H25S-SDUCR11 H32T-SDUCR11 H40V-SDUCR11 H16Q-DWLNR08 H20R-DWLNR08 H25S-DWLNR08 H32T-DWLNR08 H40U-DWLNR08 H50V-DWLNR08 H16Q-MTUNR16 H20R-MTUNR16 H25S-MTUNR16 H32T-MTUNR16 H40T-MTUNR16
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Wytaczak HSS do toczenia wewnętrznego. Seria H ma korpus ze stali szybkotnącej. Dobierz dokładny kod oprawki, średnicę chwytu, długość całkowitą, minimalną średnicę otworu i rodzinę płytki. Warianty DWLNR mają osobny docisk nad płytką; detal głowicy na karcie wariantu pokazuje tę konstrukcję.

Płytka kupowana osobno. Cena dotyczy jednej sztuki wybranego wytaczaka.

1. Co kupujesz

Jedną oprawkę do toczenia wewnętrznego w kodzie wybranym w selektorze wariantów. Przed zakupem sprawdź średnicę chwytu, długość całkowitą L, minimalną średnicę otworu Dmin i rodzinę płytki.

ParametrInformacja
Materiał korpusuStal szybkotnąca HSS
Jednostka sprzedaży1 sztuka
Płytka w zestawieNie - kupowana osobno
ZastosowanieToczenie wewnętrzne / wytaczanie otworów
WymiaryPrzypisane do wybranego wariantu

2. Materiał korpusu i wysięg

Korpus jest wykonany ze stali szybkotnącej HSS. Orientacyjny wysięg dla tej serii wynosi 4-5 średnic chwytu. Wysięg możliwy w konkretnej operacji zależy od obrabiarki, zamocowania, parametrów skrawania i geometrii płytki.

Oznaczenie HSS nie określa zawartości kobaltu ani konkretnej twardości. Oprawki o podobnym kodzie, lecz z innym materiałem korpusu, są odrębnymi produktami.

3. Jak dobrać wariant

  1. Dobierz średnicę chwytu do tulei lub oprawki w obrabiarce.
  2. Sprawdź długość całkowitą L i wysięg potrzebny do operacji.
  3. Porównaj Dmin z najmniejszą średnicą obrabianego otworu.
  4. Dobierz rodzinę płytki wskazaną dla oprawki.
  5. Sprawdź kierunek prawy lub lewy i rodzinę oprawki.

DWLNR i SWLNR różnią się sposobem mocowania płytki. Dobieraj dokładny kod modelu również wtedy, gdy średnica chwytu i rodzina płytki są takie same.

4. Geometrie i płytki

RodzinaKąt przystawieniaPłytkaKierunek
MTUNR93°TNMG 1604Prawy
DWLNR95°WNMG 0804Prawy

Oznaczenie płytki określa rodzinę kompatybilności. Dobierz łamacz wióra, gatunek i promień naroża do materiału obrabianego i rodzaju operacji.

5. Wymiary DWLNR i MTUNR

Kod modeluØ chwytuDługość LDminPłytkaKierunek

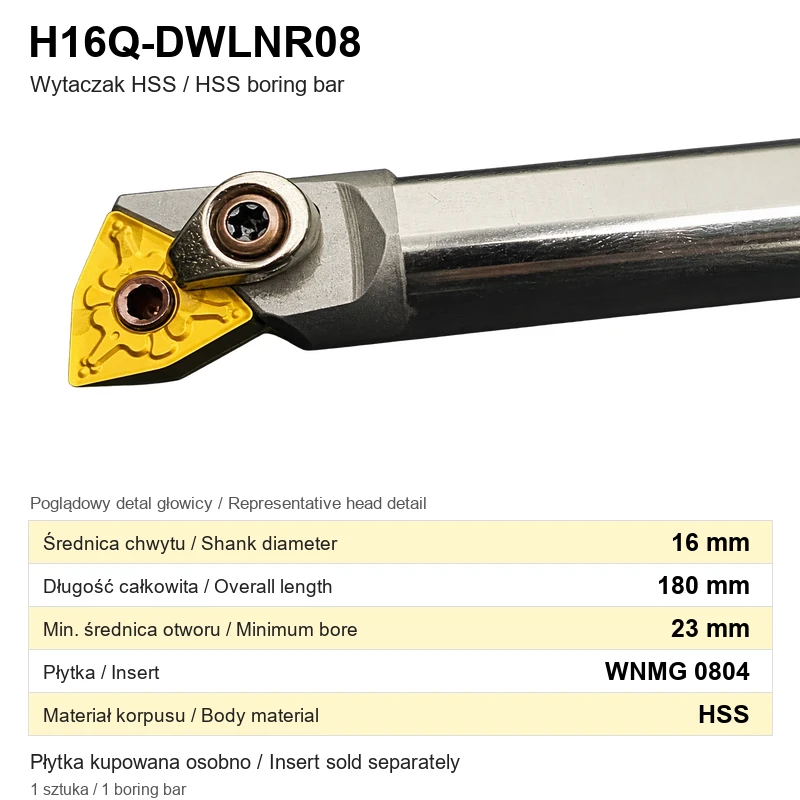

H16Q-DWLNR0816 mm180 mm23 mmWNMG 0804Prawy

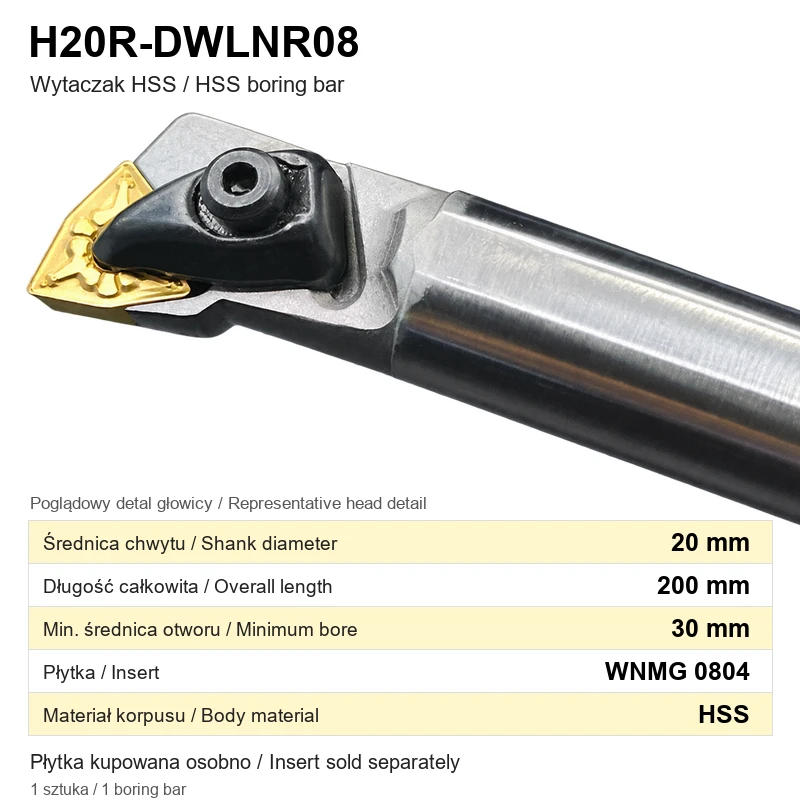

H20R-DWLNR0820 mm200 mm30 mmWNMG 0804Prawy
H25S-DWLNR0825 mm250 mm40 mmWNMG 0804Prawy

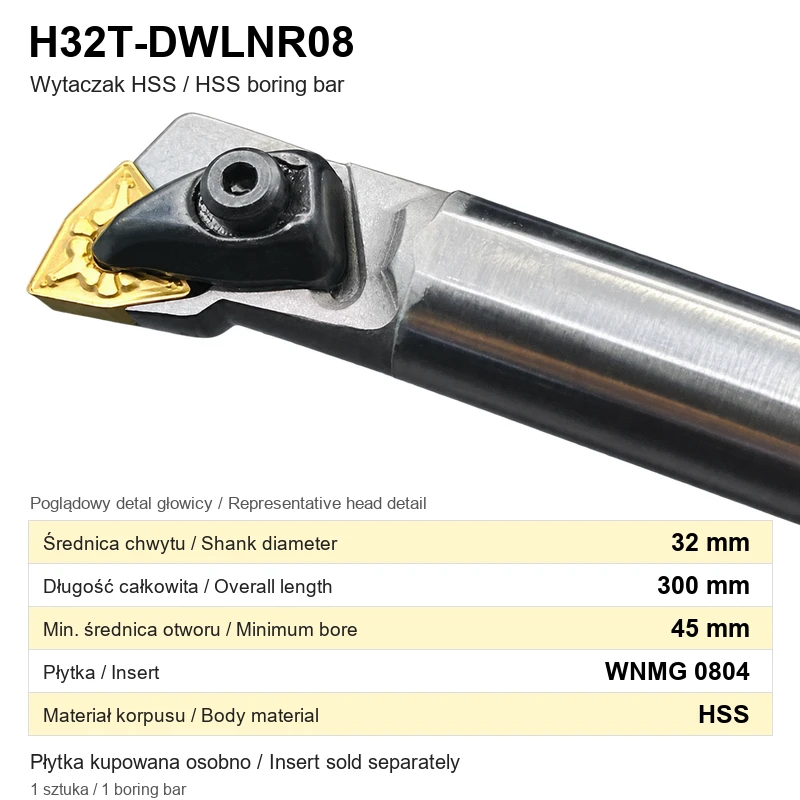

H32T-DWLNR0832 mm300 mm45 mmWNMG 0804Prawy

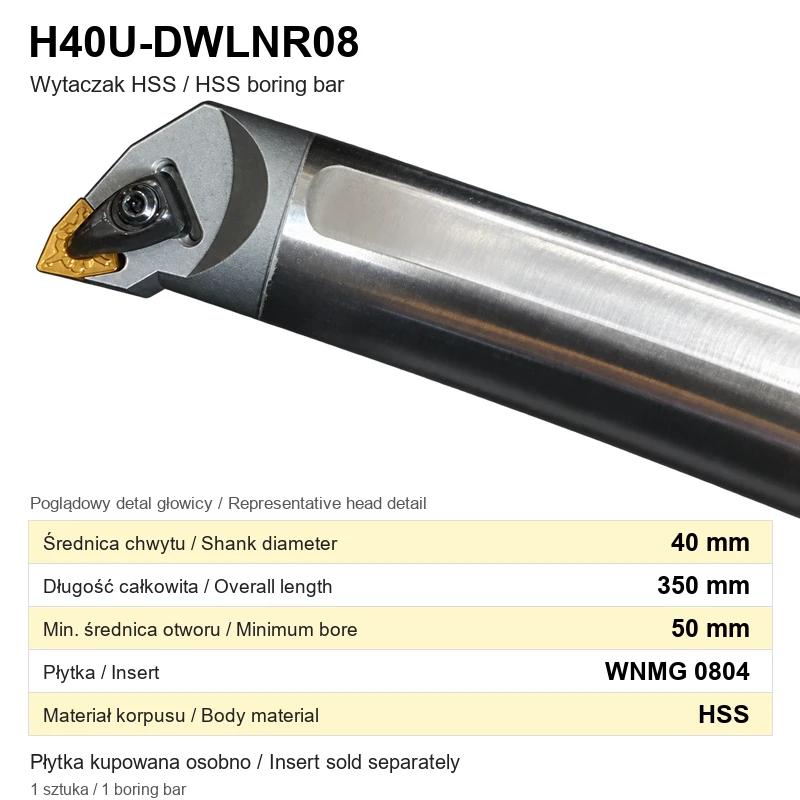

H40U-DWLNR0840 mm350 mm50 mmWNMG 0804Prawy
H50V-DWLNR0850 mm400 mm60 mmWNMG 0804Prawy
H16Q-MTUNR1616 mm180 mm21 mmTNMG 1604Prawy
H20R-MTUNR1620 mm200 mm28 mmTNMG 1604Prawy
H25S-MTUNR1625 mm250 mm30 mmTNMG 1604Prawy
H32T-MTUNR1632 mm300 mm38 mmTNMG 1604Prawy
H40T-MTUNR1640 mm300 mm50 mmTNMG 1604Prawy

Dmin to minimalna średnica obrabianego otworu dla wybranej oprawki. Nie jest średnicą chwytu. Karty wariantów DWLNR pokazują detal głowicy, a długość całkowita jest podana w tabeli i na karcie wariantu.

6. Pozostałe rodziny oprawek

W selektorze znajdują się także rodziny SCLCR, SCLCL, SDUCR, STUCR, STUPR, STUBR i SWUBR. Wybierz dokładny kod w selektorze i sprawdź przypisaną kartę wariantu.

Konstrukcja jednej rodziny nie określa wymiarów ani zgodności płytki w innej rodzinie oprawek.

7. Wskazówki do stabilnej obróbki

  • Stosuj możliwie mały wysięg potrzebny do operacji.
  • Utrzymuj czyste powierzchnie mocowania i właściwy moment dokręcenia.
  • Dobieraj parametry od wartości zachowawczych i zwiększaj je po ocenie drgań oraz powierzchni.
  • Kontroluj odprowadzanie wióra, szczególnie w głębokich otworach.
  • Nie używaj wybranej oprawki w otworze mniejszym niż podane Dmin.

8. Najczęstsze pytania

Czy płytka jest dołączona?
Nie. Płytkę zamów osobno zgodnie z rodziną wskazaną dla oprawki.

Czy DWLNR i SWLNR można zamieniać?
Różnią się konstrukcją mocowania płytki. Dobierz kod oprawki wymagany do operacji.

Co jest najważniejsze przy doborze?
Średnica chwytu, długość całkowita, Dmin, rodzina płytki i kierunek.

Czy HSS oznacza stal szybkotnącą z kobaltem?
HSS określa klasę materiału. Dla tej serii nie określono zawartości kobaltu.
