Głowica EXN02R high feed, małe średnice, FI8-FI17 - chwyt walcowy - płytki LNMU0202

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 140,99 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz EXN02R-C10-08-100-1T EXN02R-C10-09-100-1T EXN02R-C10-10-100-2T EXN02R-C10-11-100-2T EXN02R-C12-12-80-3T EXN02R-C12-12-120-3T EXN02R-C12-13-80-3T EXN02R-C12-13-120-3T EXN02R-C14-14-120-3T EXN02R-C14-14-150-3T EXN02R-C14-15-120-3T EXN02R-C14-15-160-3T EXN02R-C16-16-120-4T EXN02R-C16-16-160-4T EXN02R-C16-17-120-4T EXN02R-C16-17-160-4T
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Głowica EXN02R High Feed z chwytem walcowym

Głowica frezarska EXN02R do obróbki z dużym posuwem na wymiennych płytkach LNMU0202. Małe średnice Ø8–Ø17 mm umożliwiają pracę w wąskich kieszeniach. Wybierz wariant według średnicy skrawania, średnicy chwytu, długości całkowitej i liczby ostrzy.

Zastosowanie

Do frezowania kieszeni, w tym ciasnych i głębokich miejsc, w których przestrzeń robocza ogranicza średnicę narzędzia. System High Feed jest przeznaczony do pracy z dużym posuwem przy małej osiowej głębokości skrawania. Materiał obrabiany oraz warunki pracy dobierz do zamontowanej płytki LNMU0202.

Parametry techniczne

ParametrWartość
SeriaEXN02R High Feed
MocowanieChwyt walcowy
Materiał korpusu42CrMo
Średnica skrawania (D)Ø8–Ø17 mm
Średnica chwytu (d)Ø10, Ø12, Ø14, Ø16 mm
Długość całkowita (L)80, 100, 120, 150, 160 mm
Kompatybilna płytkaLNMU0202
Liczba ostrzy1–4
Maksymalna głębokość osiowa (ap)0,5 mm

Wymiary wariantów

D oznacza średnicę skrawania, d średnicę chwytu, L długość całkowitą, a l długość szyjki. Liczba ostrzy określa liczbę roboczych pozycji płytek w głowicy. Wymiary są podane w milimetrach. Kartę wybranego rozmiaru zobaczysz po zaznaczeniu wariantu.

Kod wariantuD [mm]d [mm]L [mm]l [mm]Liczba ostrzy
EXN02R-C10-08-100-1T810100181

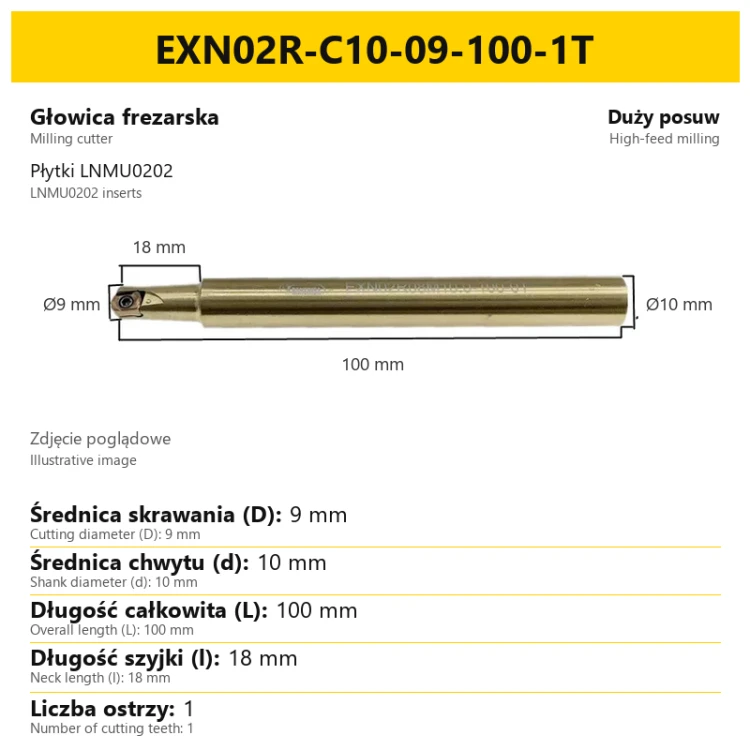

EXN02R-C10-09-100-1T910100181
EXN02R-C10-10-100-2T1010100212

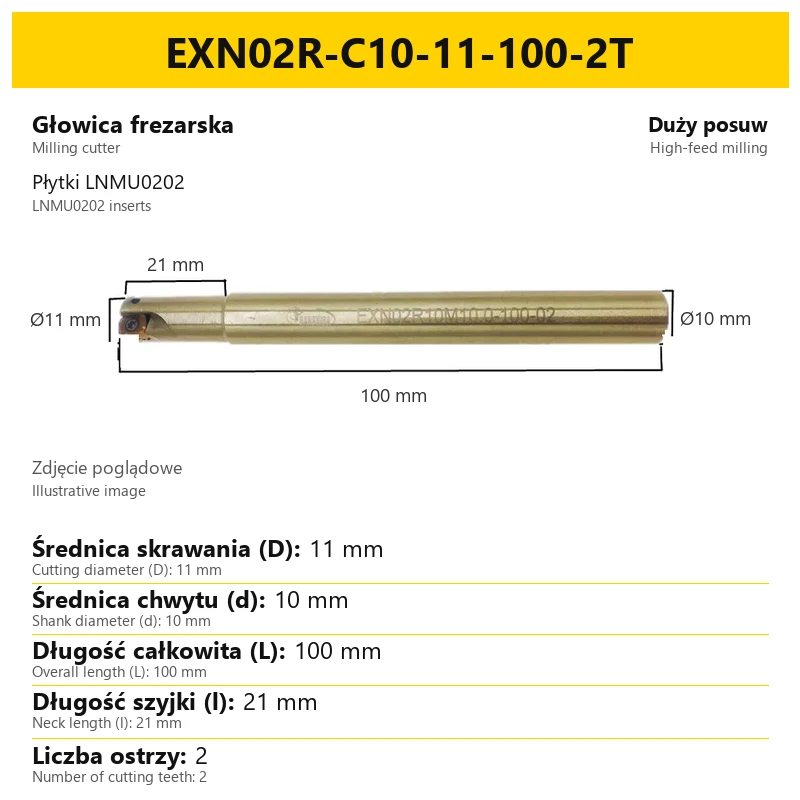

EXN02R-C10-11-100-2T1110100212
EXN02R-C12-12-80-3T121280203

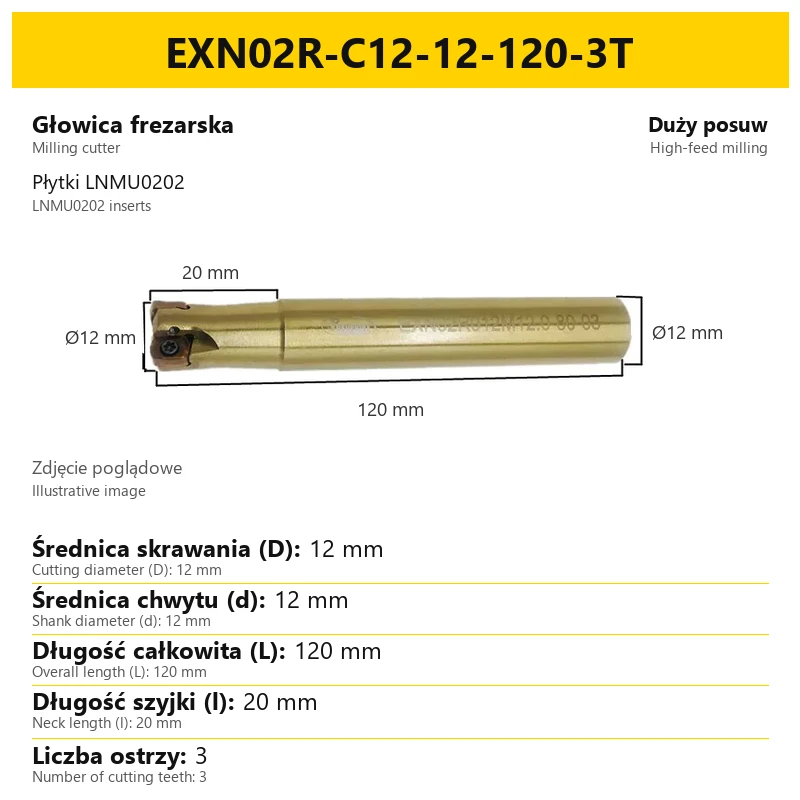

EXN02R-C12-12-120-3T1212120203
EXN02R-C12-13-80-3T131280203
EXN02R-C12-13-120-3T1312120203
EXN02R-C14-14-120-3T1414120203

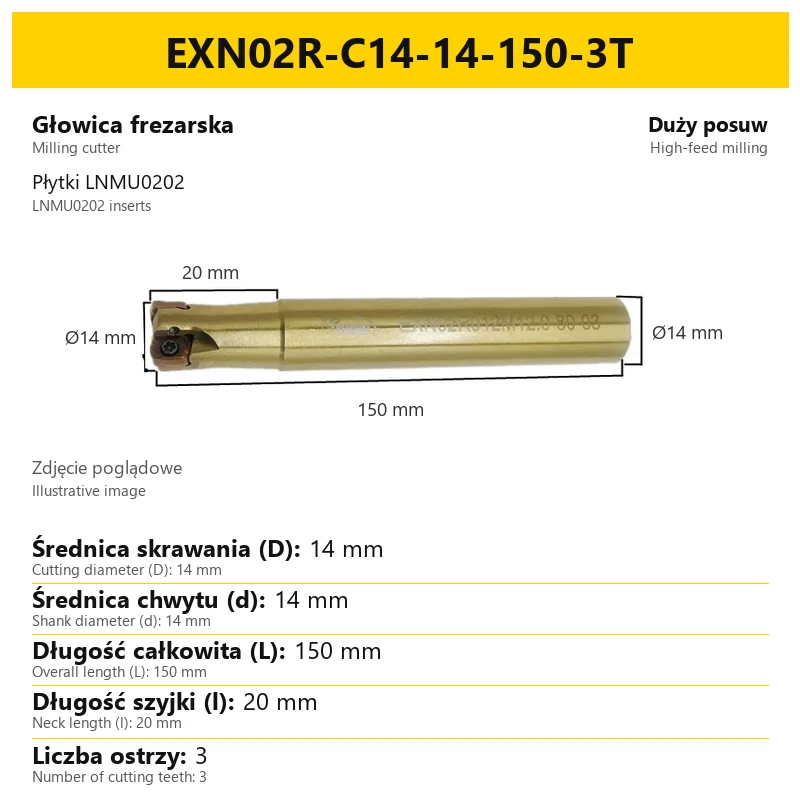

EXN02R-C14-14-150-3T1414150203
EXN02R-C14-15-120-3T1514120203
EXN02R-C14-15-160-3T1514160203

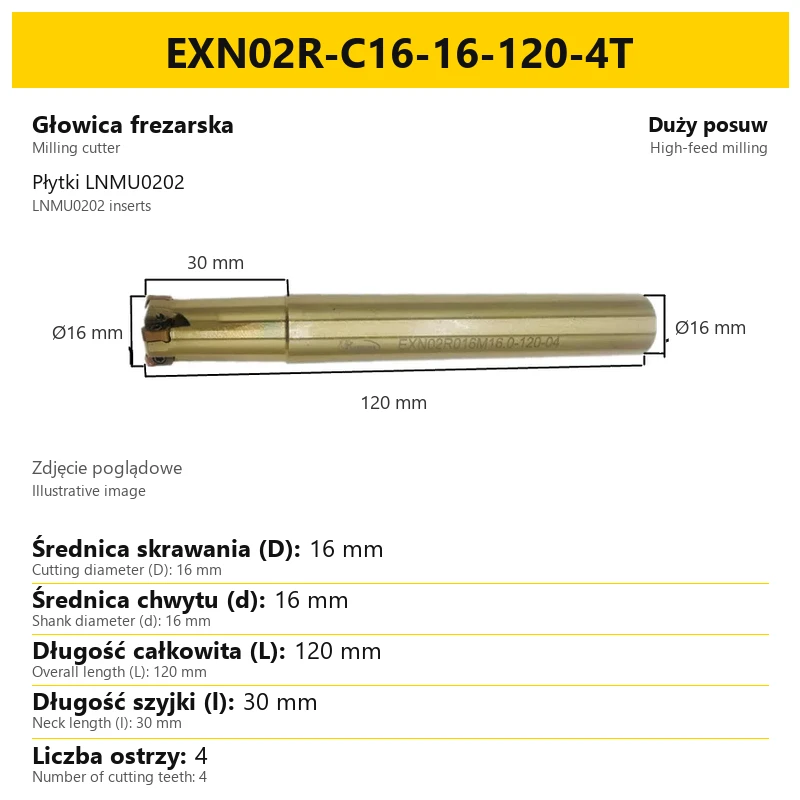

EXN02R-C16-16-120-4T1616120304

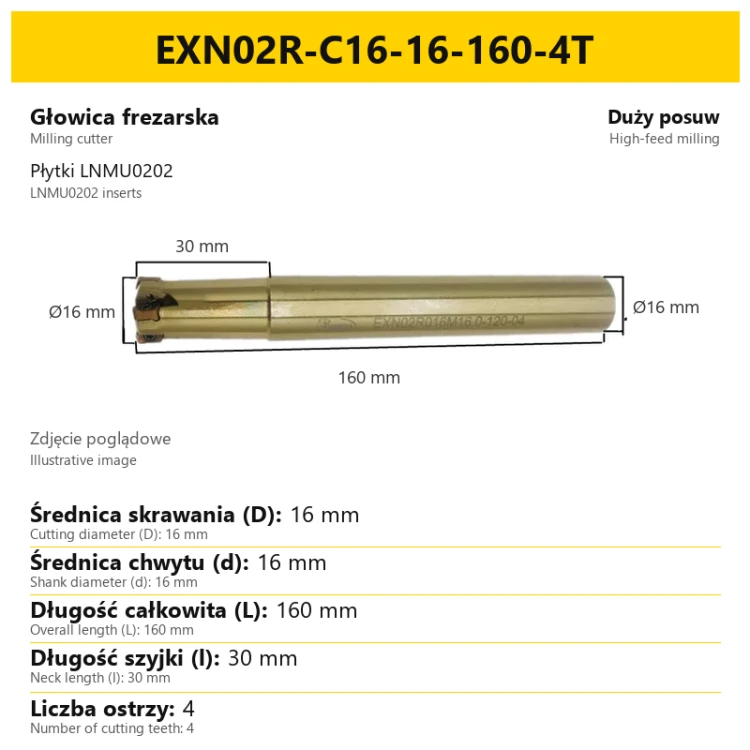

EXN02R-C16-16-160-4T1616160304

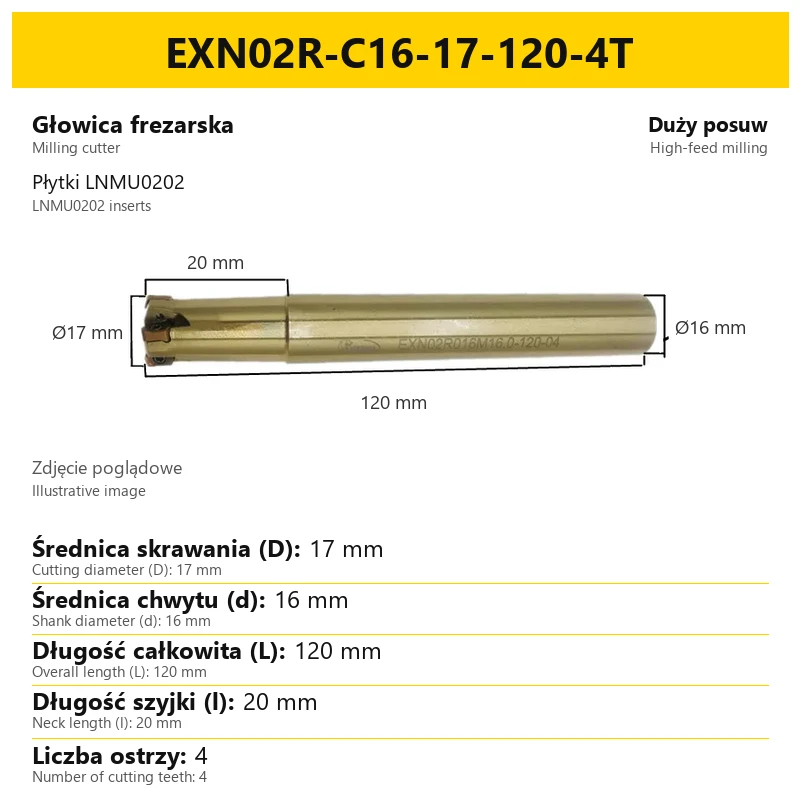

EXN02R-C16-17-120-4T1716120204
EXN02R-C16-17-160-4T1716160204

Jak czytać oznaczenie

Przykład: EXN02R-C10-08-100-1T. EXN02R oznacza serię, C10 chwyt walcowy o średnicy 10 mm, 08 średnicę skrawania 8 mm, 100 długość całkowitą 100 mm, a 1T jedno ostrze. Średnica skrawania i chwytu mogą być różne — porównaj oba wymiary przed wyborem narzędzia.

Płytki LNMU0202

Głowica współpracuje z płytkami LNMU0202. Płytka ma cztery użytkowe krawędzie skrawające, które można kolejno wykorzystać przez jej obrócenie. Liczba krawędzi jednej płytki nie jest liczbą ostrzy głowicy: wariant 1T ma jedną roboczą pozycję płytki, a wariant 4T cztery pozycje.

Dobierz gatunek płytki do materiału obrabianego.

Geometria w programowaniu CAM

W programowaniu CAM przyjmij model frezu promieniowego z promieniem naroża R = 1 mm, zgodnie z geometrią systemu EXN02R. Większy promień przyjęty w modelu może powodować nadmierne skrawanie. Maksymalna głębokość osiowa ap wynosi 0,5 mm; nie utożsamiaj tej wartości z długością szyjki ani długością całkowitą narzędzia.

Praca i usuwanie wiórów

Możliwa jest obróbka na sucho. Do usuwania wiórów z przestrzeni roboczej stosuj sprężone powietrze. Posuw, prędkość skrawania i głębokość dobierz do materiału oraz gatunku zamontowanej płytki. Duży posuw systemu High Feed nie oznacza możliwości dowolnego zwiększania głębokości osiowej.

Zawartość i dobór zestawu

W komplecie: jedna głowica w wybranym rozmiarze, śruby mocujące i klucz. Płytki LNMU0202 są sprzedawane osobno. Na fotografiach mogą być zamontowane płytki pokazujące sposób ich osadzenia.

Ta głowica ma chwyt walcowy. Oznaczenie C w kodzie wariantu identyfikuje jego średnicę.

Długość całkowita jest osobnym parametrem L. Narzędzia o tej samej średnicy mogą występować z różnymi długościami; sprawdź wiersz tabeli i kartę konkretnego wariantu.
