Regulowane wiertło składane VMD do wiercenia dużych otworów ø45 - ø200

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 727,00 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz VMD 40-45 VMD 45-50 VMD 50-55 VMD 55-60 VMD 60-65 VMD 65-70 VMD 70-75 VMD 75-80 VMD 80-85 VMD 85-90 VMD 90-95 VMD 95-100 VMD 100-105 VMD 105-110 VMD 110-115 VMD 115-120 VMD 120-125 VMD 125-130 VMD 130-135 VMD 135-140 VMD 140-150 VMD 150-160 VMD 160-170 VMD 170-180 VMD 180-190 VMD 115-120 Wersja ulepszona VMD 120-125 Wersja ulepszona VMD 125-130 Wersja ulepszona VMD 130-135 Wersja ulepszona VMD 135-140 Wersja ulepszona VMD 140-150 Wersja ulepszona VMD 150-160 Wersja ulepszona VMD 160-170 Wersja ulepszona VMD 170-180 Wersja ulepszona VMD 180-190 Wersja ulepszona VMD 190-200 Wersja ulepszona VMD 60-74 Wersja nieregulowana VMD 75-100 Wersja nieregulowana VMD 105-110 Wersja nieregulowana VMD 115-130 Wersja nieregulowana VMD 135-150 Wersja nieregulowana Części zamienne - Blok zaciskowy x2 + 4x śruba Części zamienne - Blok zaciskowy x2 + 4x śruba Części zamienne - Blok zaciskowy x2 + 4x śruba Części zamienne - śruba dociskowa M10 (10szt) Części zamienne - śruba dociskowa M12 (10szt)
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Wiertło składane VMD do dużych otworów

VMD obejmuje regulowane i nieregulowane głowice wiertarskie z wymiennymi płytkami oraz części zamienne. Dobierz głowicę do wymaganej średnicy otworu, średnicy mocowania i zgodnych komponentów.

Zastosowanie i budowa

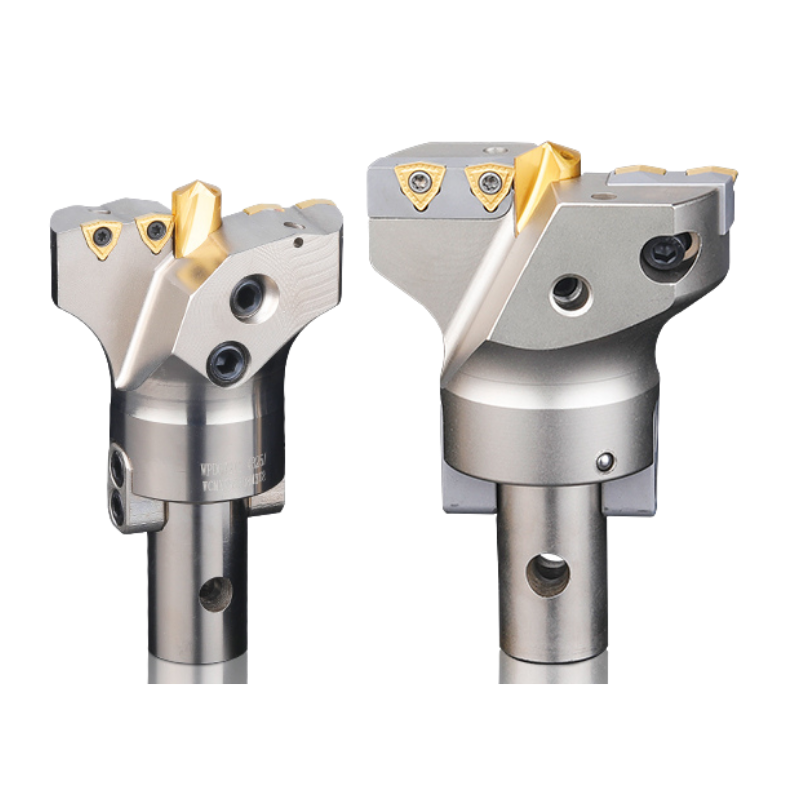

Głowice VMD służą do wiercenia dużych otworów. System jest przeznaczony do stosowania na tokarkach, wytaczarkach, centrach obróbczych oraz wiertarkach promieniowych. Część robocza wykorzystuje wymienne płytki skrawające; w wykonaniach regulowanych podano także oznaczenie pasującego wiertła centrującego.

Regulacja średnicy i rodzaje wykonania

W głowicy regulowanej średnicę otworu ustawia się przez zmianę położenia suwaka w części roboczej. Zakres podany przy wariancie jest zakresem regulacji średnicy tej głowicy. Regulacji podlega średnica wiercenia; średnica mocowania pozostaje osobnym wymiarem podanym na karcie.

WykonanieZnaczenie przedziałuKomponenty
Standardowe regulowaneZakres regulacji średnicyPłytki i wiertło centrujące według tabeli wykonania standardowego
Ulepszone regulowaneZakres regulacji średnicyPłytki, wiertło centrujące i pręt zgodne z wykonaniem ulepszonym
NieregulowaneGrupa dostępnych średnicKonkretną średnicę należy wskazać przy zamówieniu

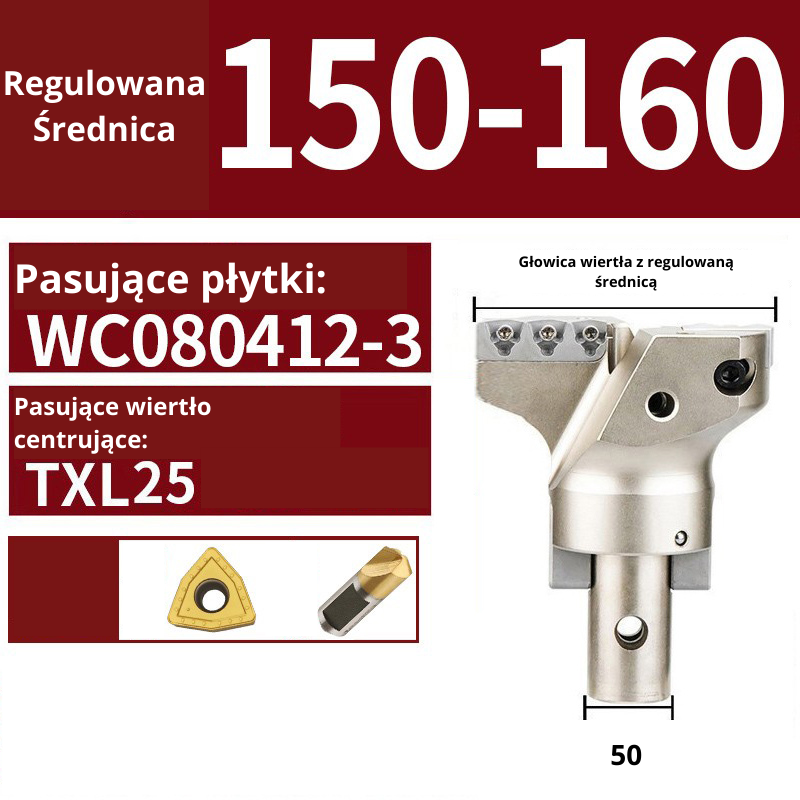

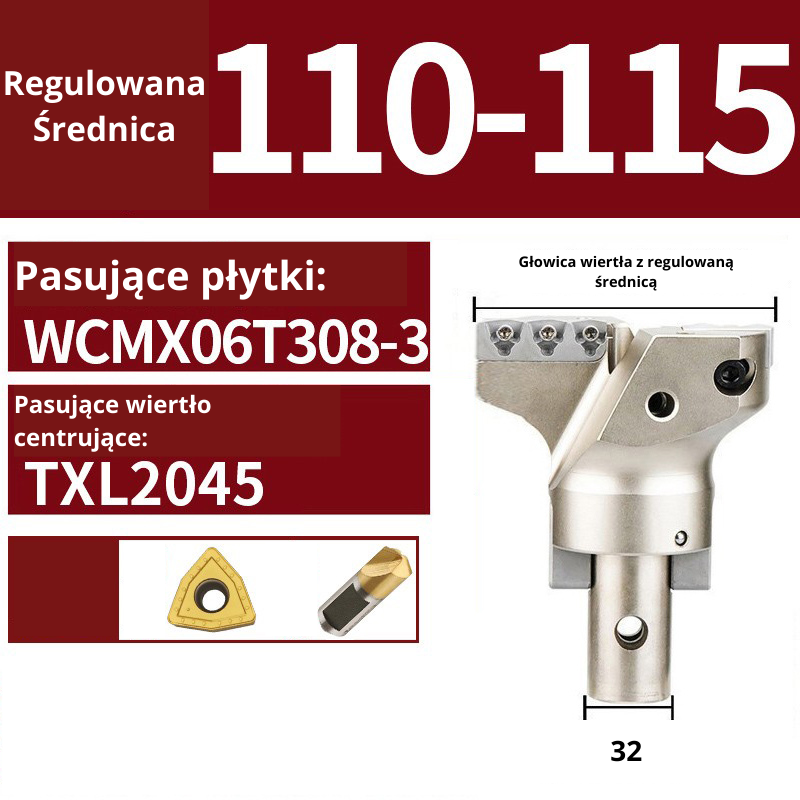

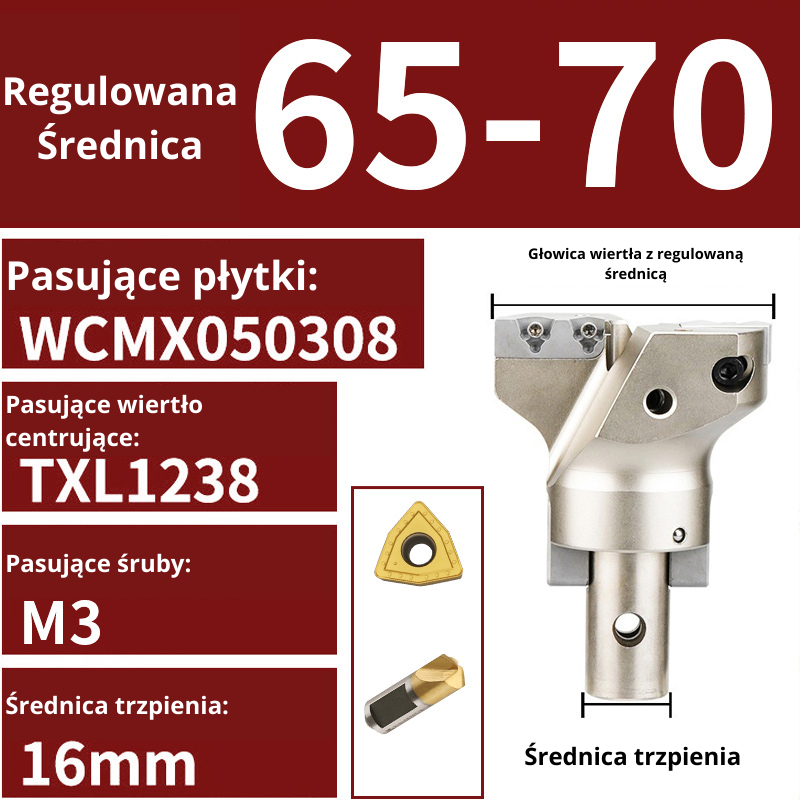

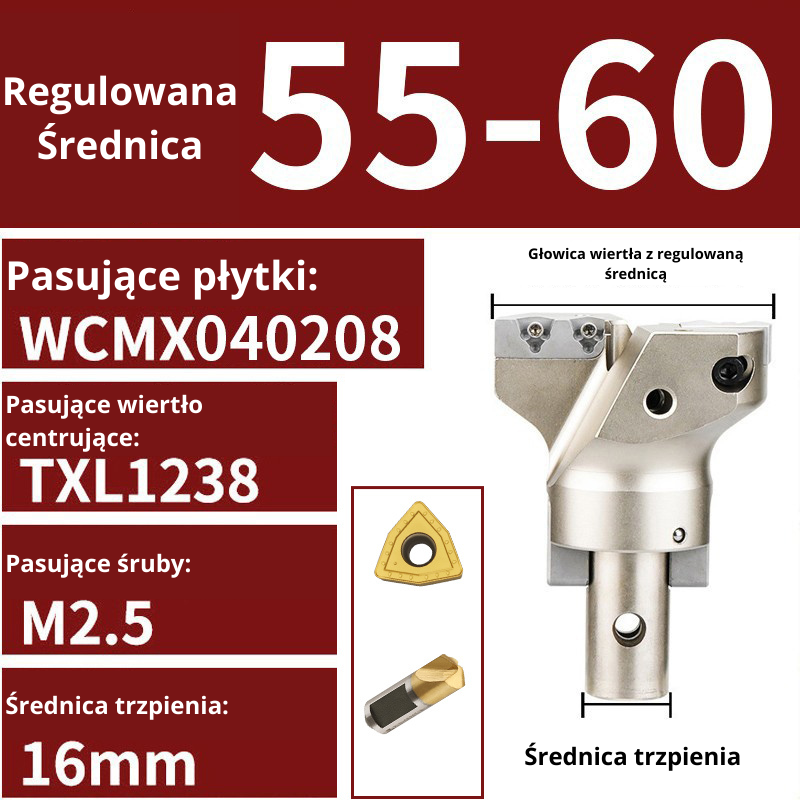

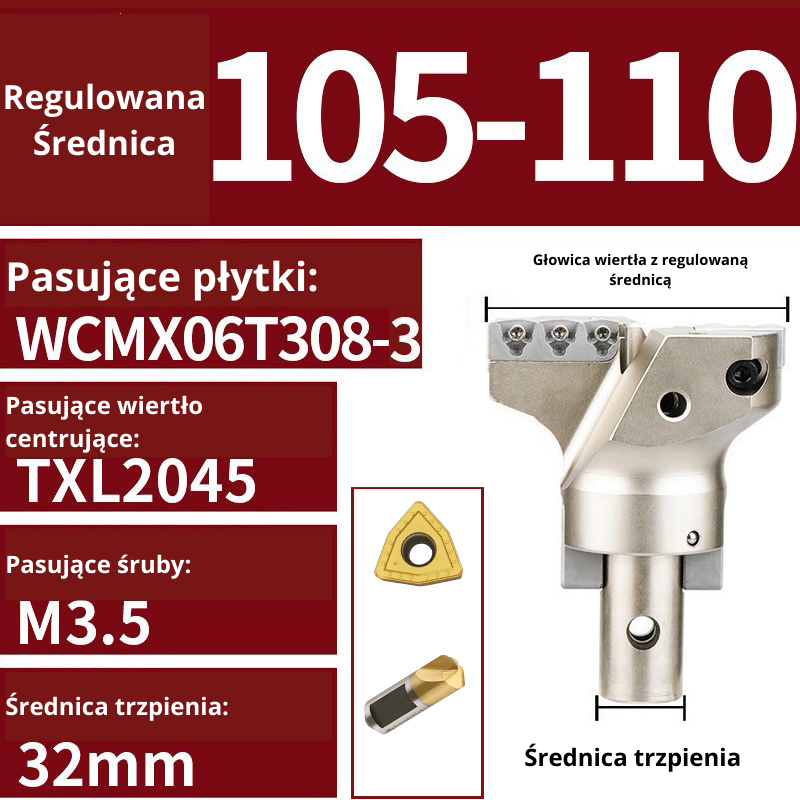

Głowice standardowe — zgodność komponentów

Tabela łączy sąsiadujące zakresy, które mają tę samą średnicę mocowania, oznaczenie płytek i wiertła centrującego. Zakres regulacji konkretnej głowicy jest podany w jej wariancie i na karcie. Wspólny wiersz tabeli nie rozszerza zakresu regulacji pojedynczej głowicy.

Średnice wiercenia [mm]Mocowanie [mm]PłytkiWiertło centrujące

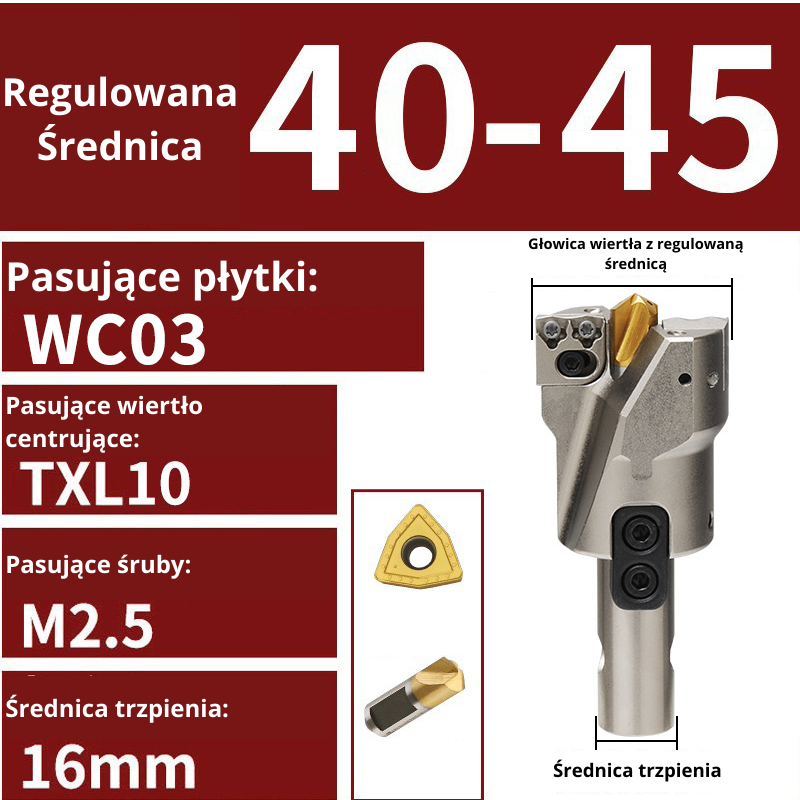

Ø40–45Ø16WC03TXL10
Ø45–55Ø16WCMX030208TXL10
Ø55–60Ø16WCMX040208TXL1238

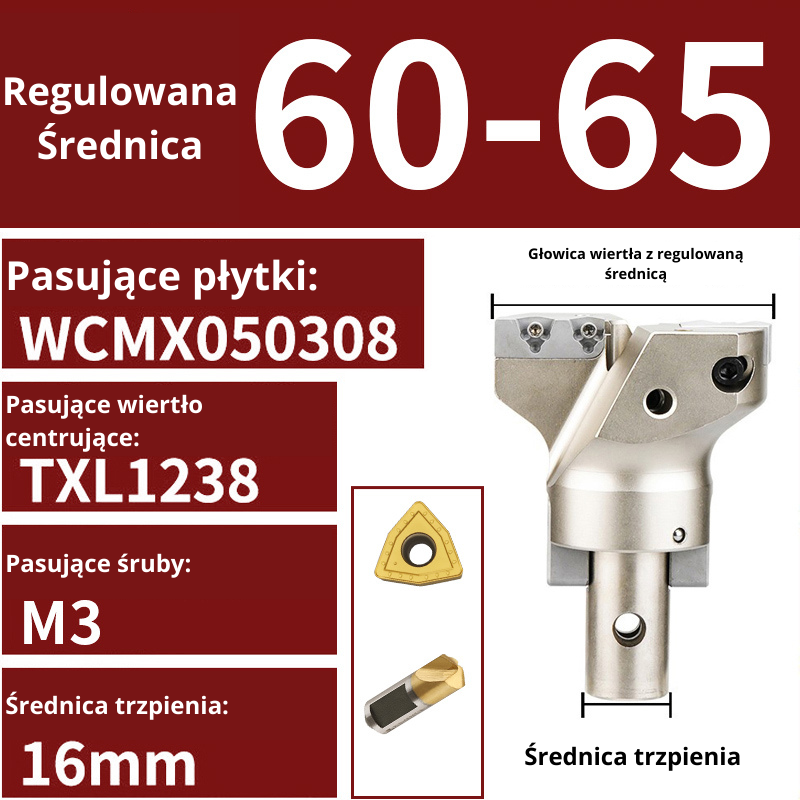

Ø60–70Ø16WCMX050308TXL1238

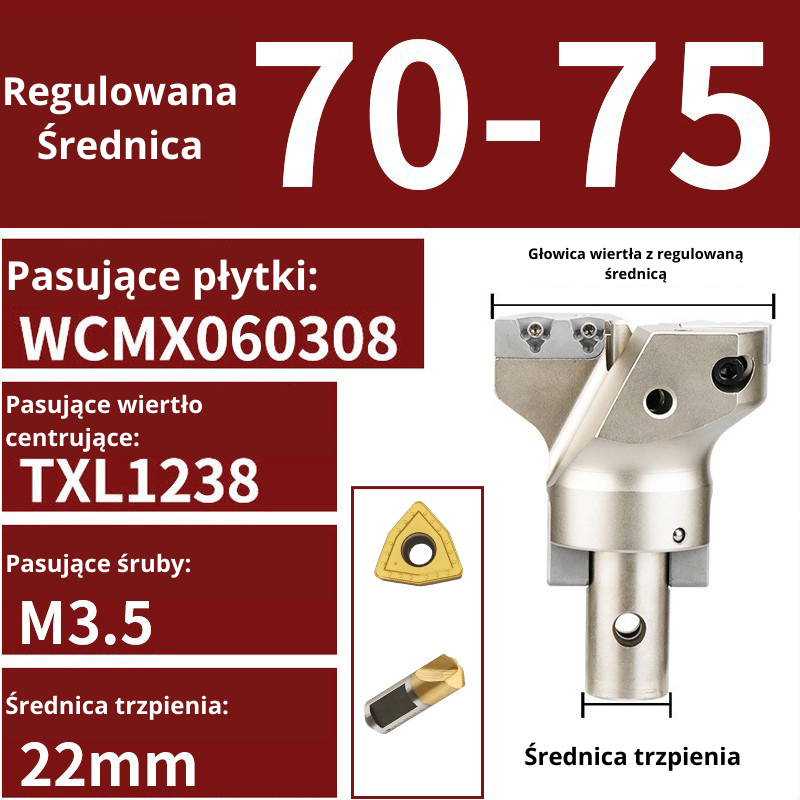

Ø70–75Ø22WCMX060308TXL1238

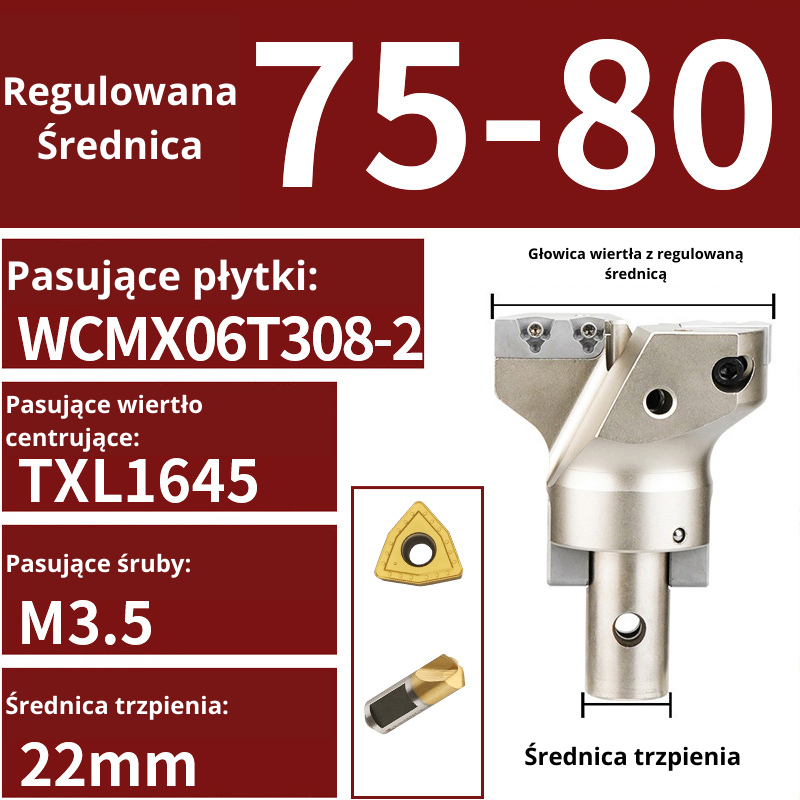

Ø75–85Ø22WCMX06T308-2TXL1645
Ø85–95Ø27WCMX06T308-2TXL1645

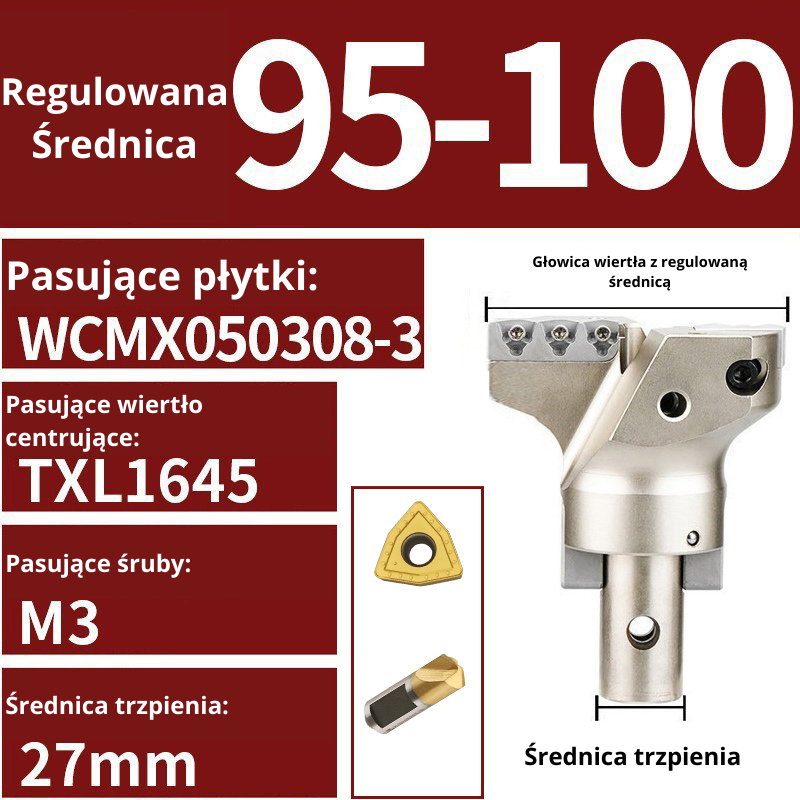

Ø95–100Ø27WCMX050308-3TXL1645

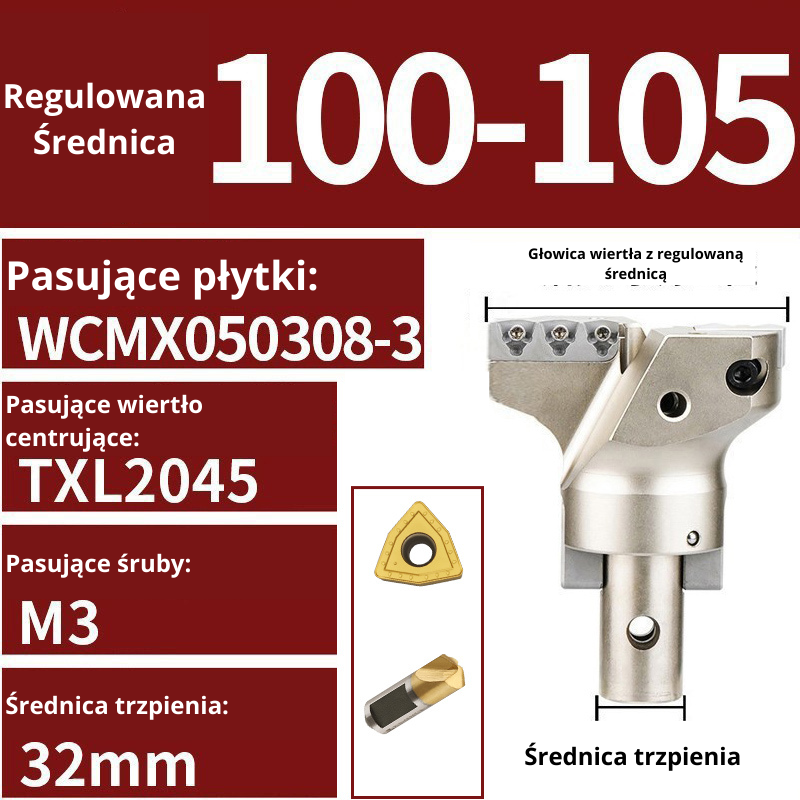

Ø100–105Ø32WCMX050308-3TXL2045
Ø105–115Ø32WCMX06T308-3TXL2045

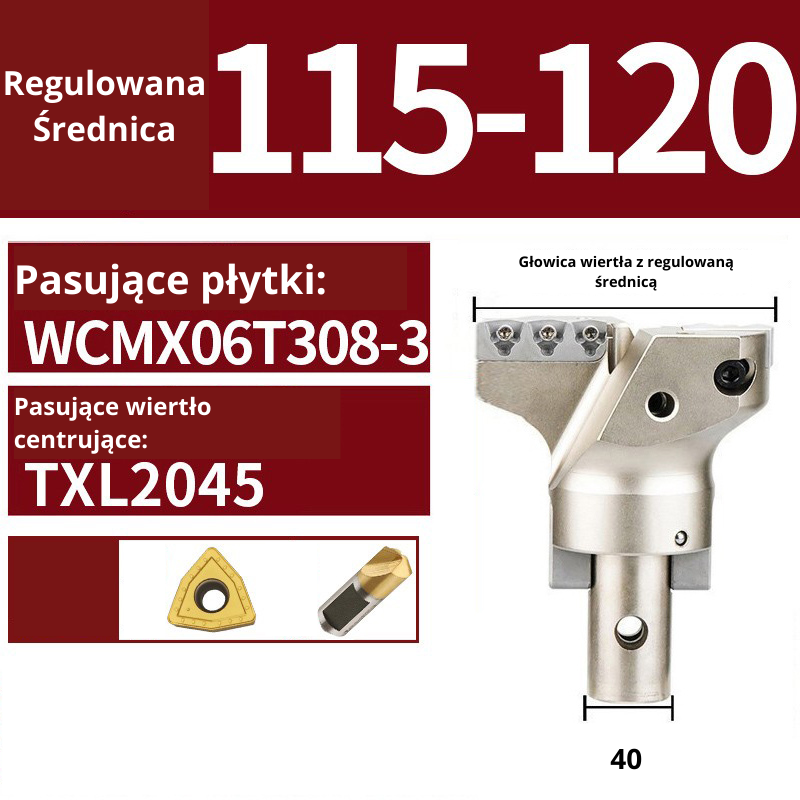

Ø115–120Ø40WCMX06T308-3TXL2045

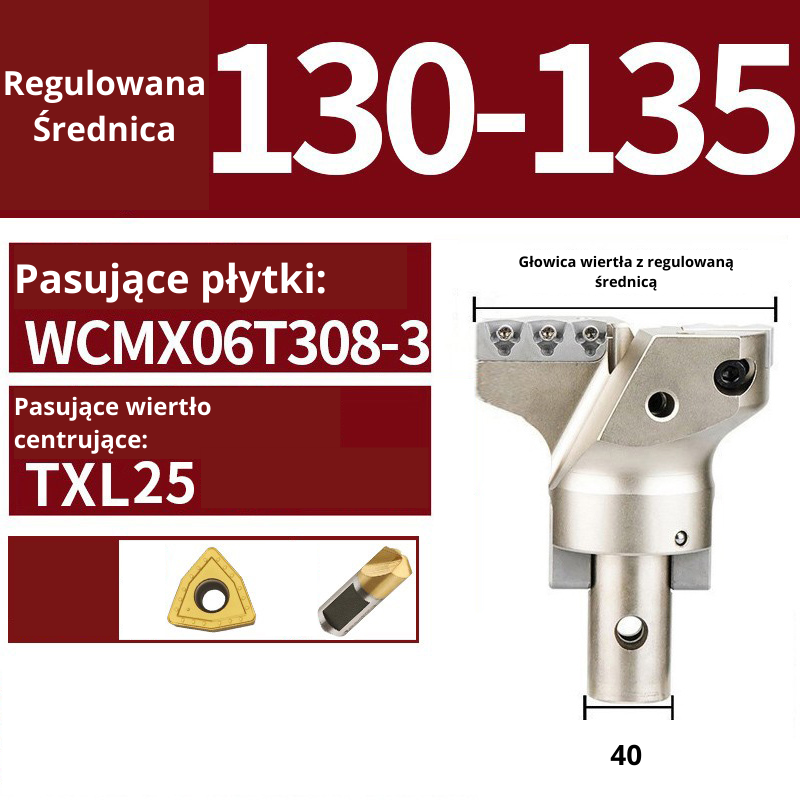

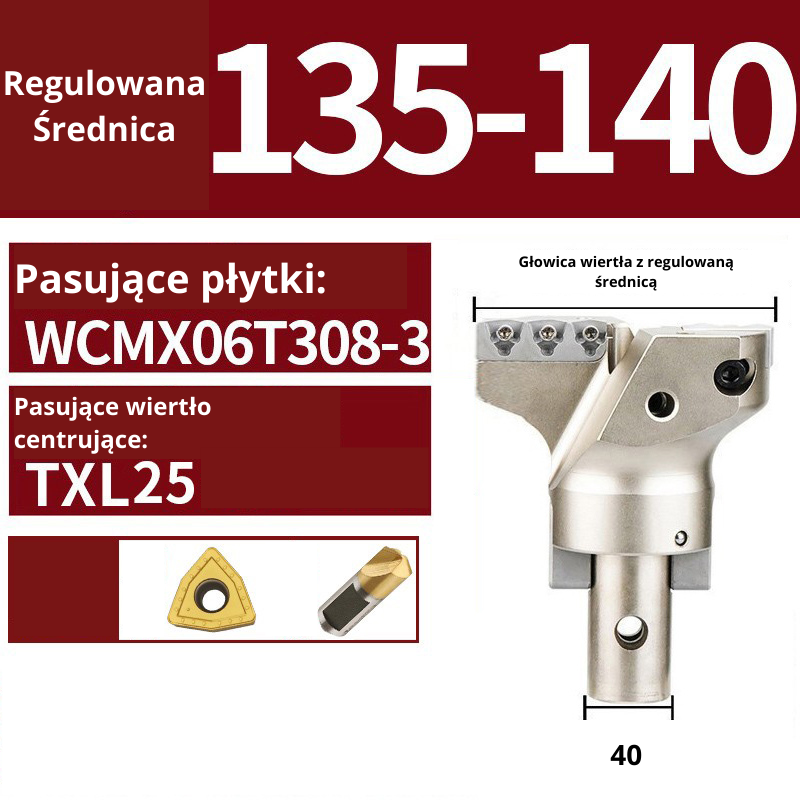

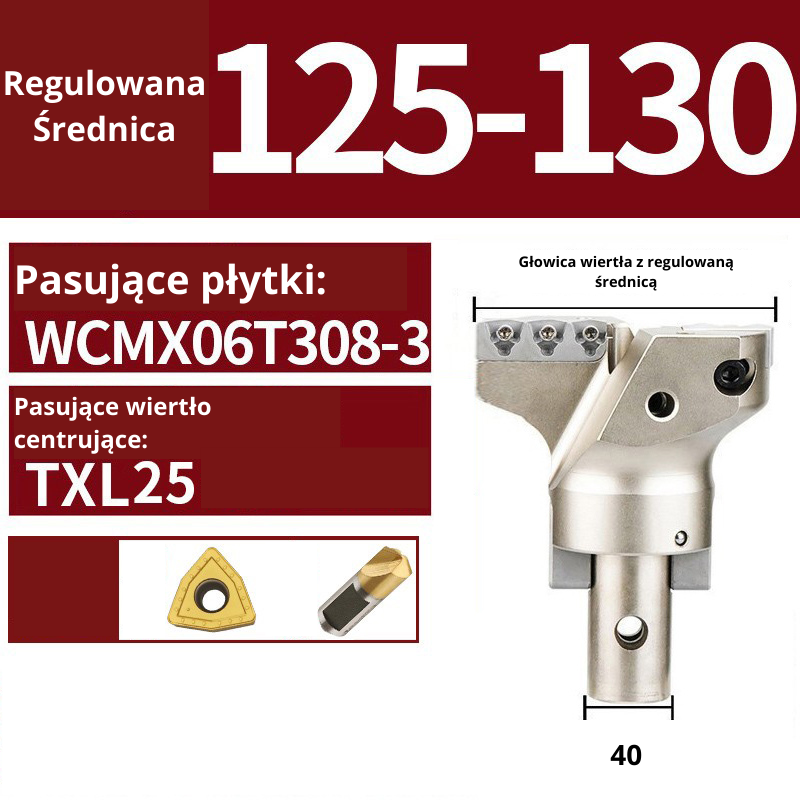

Ø120–140Ø40WCMX06T308-3TXL25
Ø140–160Ø50WC080412-3TXL25

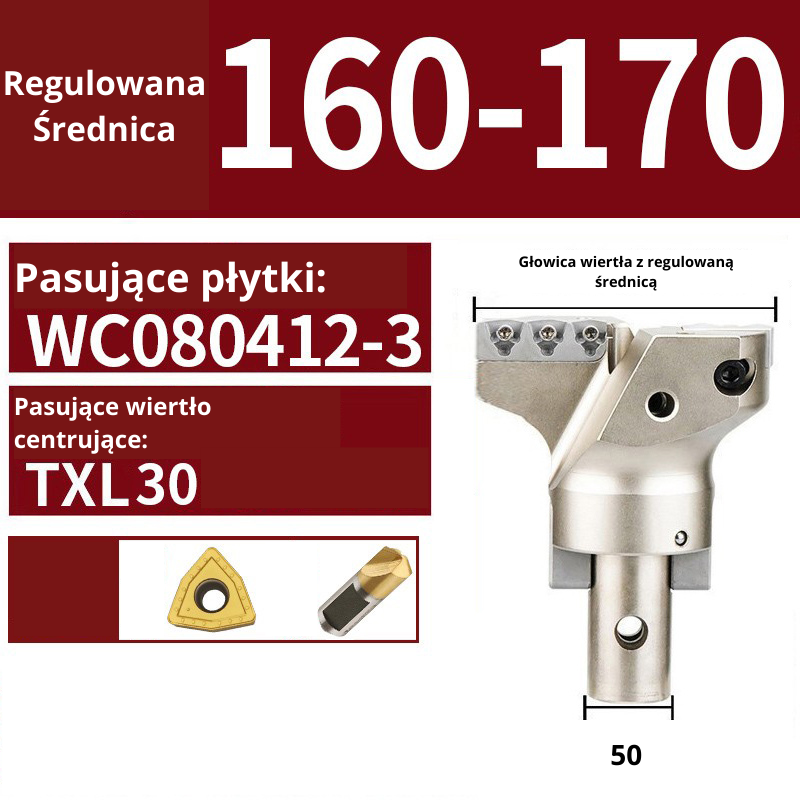

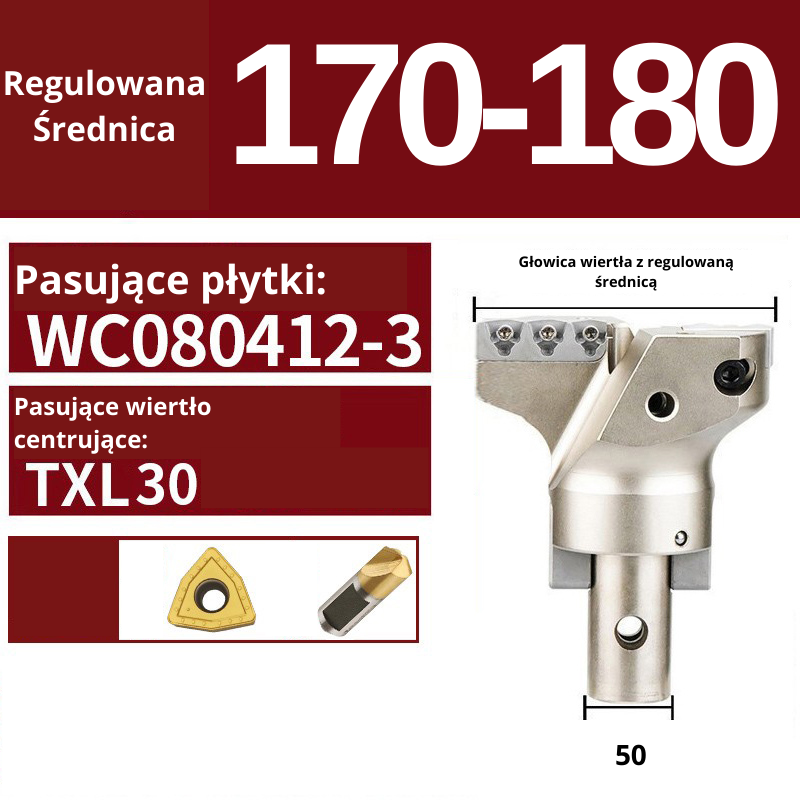

Ø160–190Ø50WC080412-3TXL30

Dobierz płytkę według pełnego oznaczenia w tabeli, łącznie z końcówką kodu.

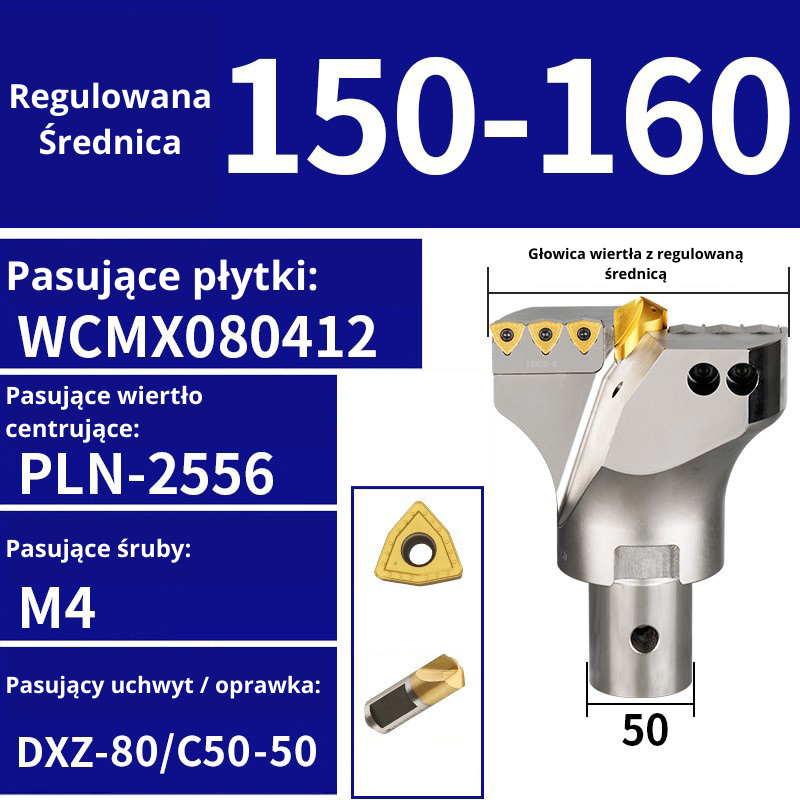

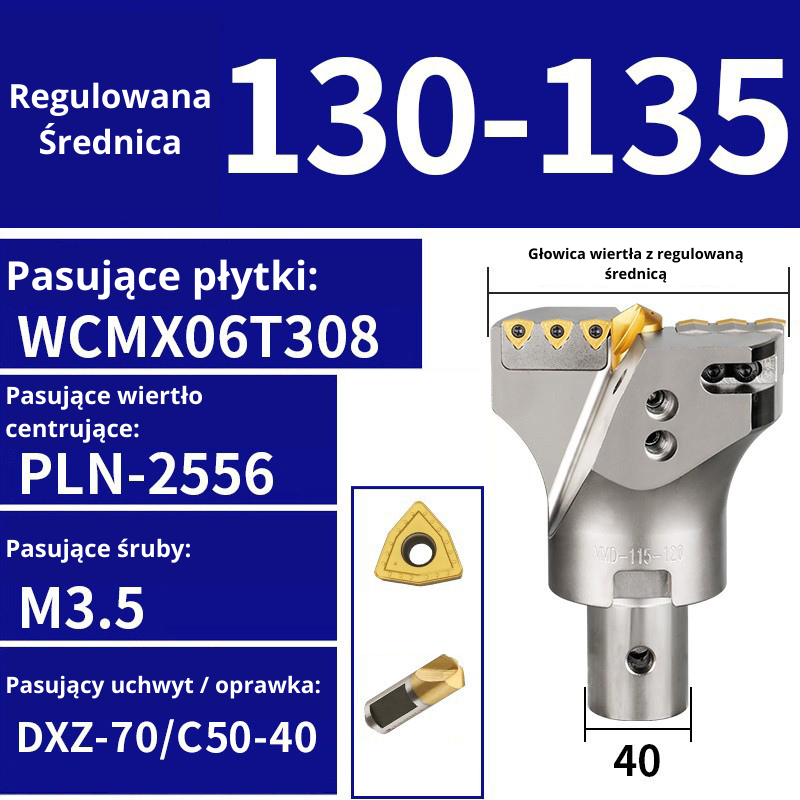

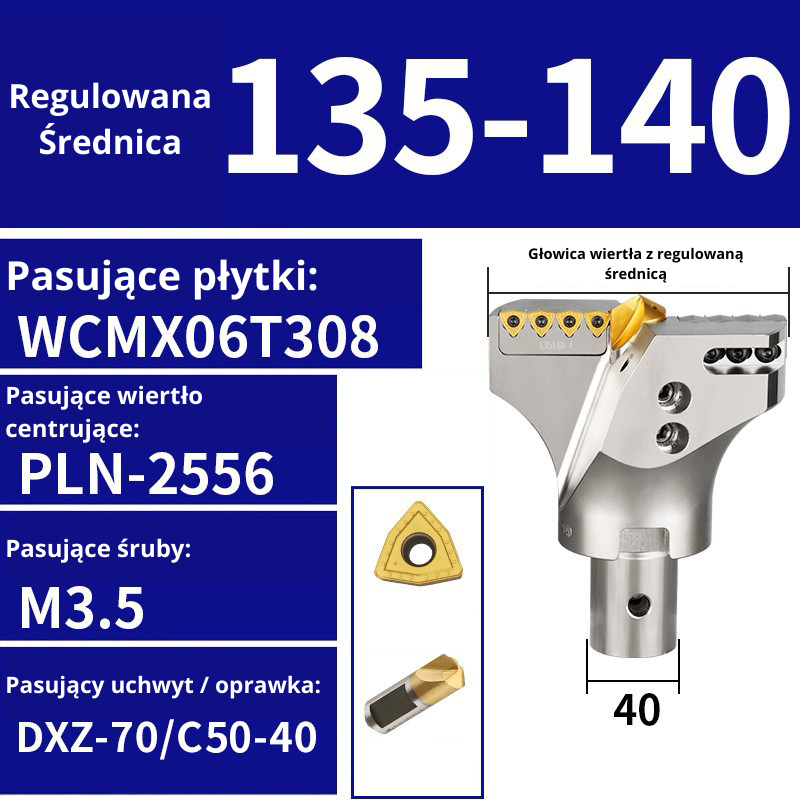

Głowice ulepszone — płytki i pręty

Wykonania ulepszone mają własne przypisania płytek, wierteł centrujących i prętów. Nawet przy takim samym przedziale średnicy jak w wersji standardowej oznaczenia komponentów mogą być inne. Do tej wersji stosuje się płytki WCMX06T308 albo WCMX080412 oraz wiertła centrujące z serii PLN.

Średnice wiercenia [mm]Mocowanie [mm]PłytkiWiertło centrującePasujący pręt
Ø115–120Ø40WCMX06T308PLN-2045DXZ-70/C50-40

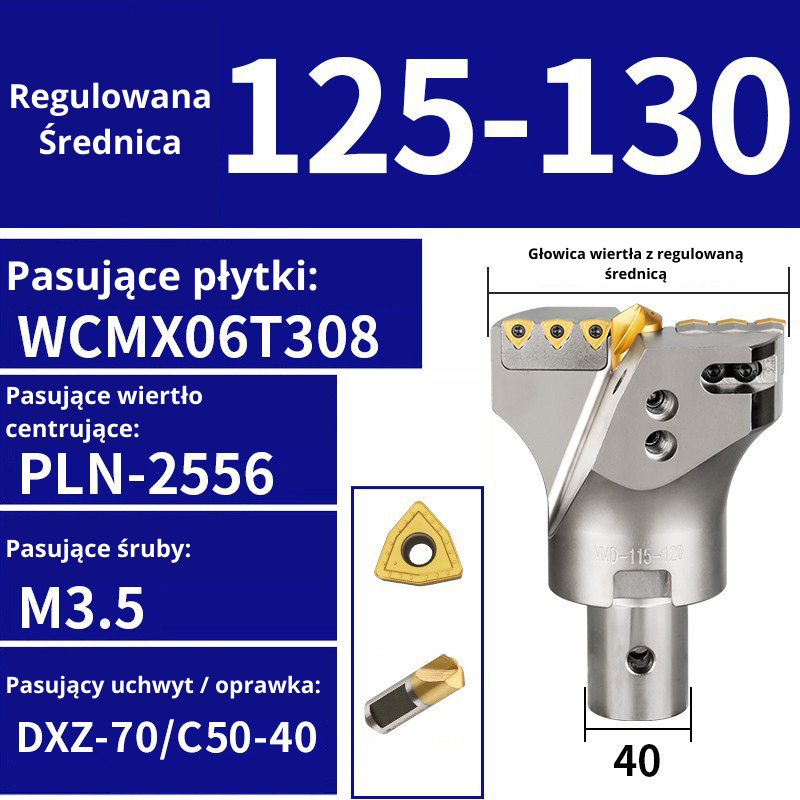

Ø120–140Ø40WCMX06T308PLN-2556DXZ-70/C50-40

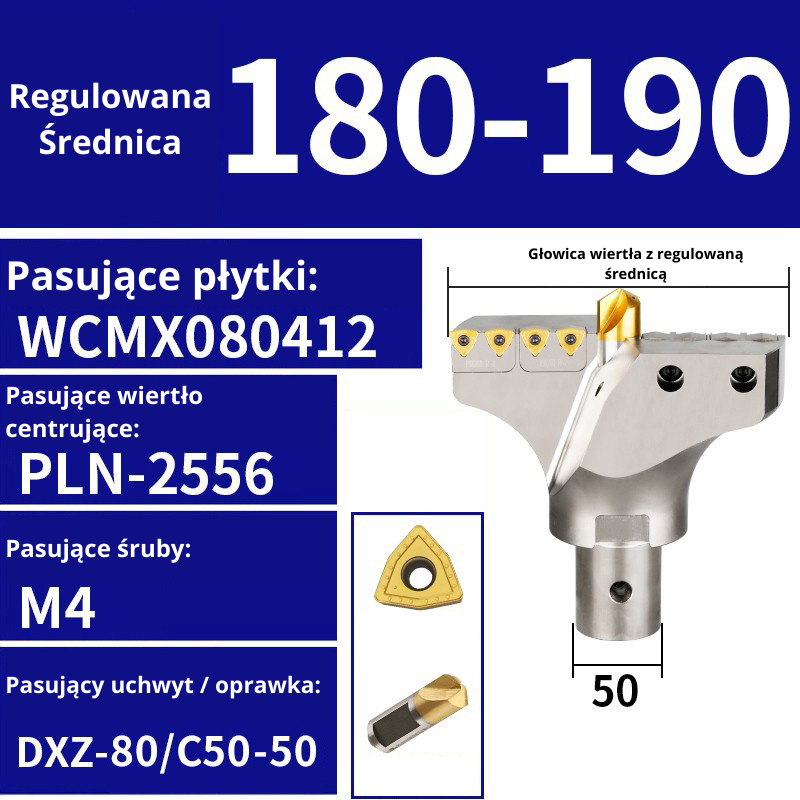

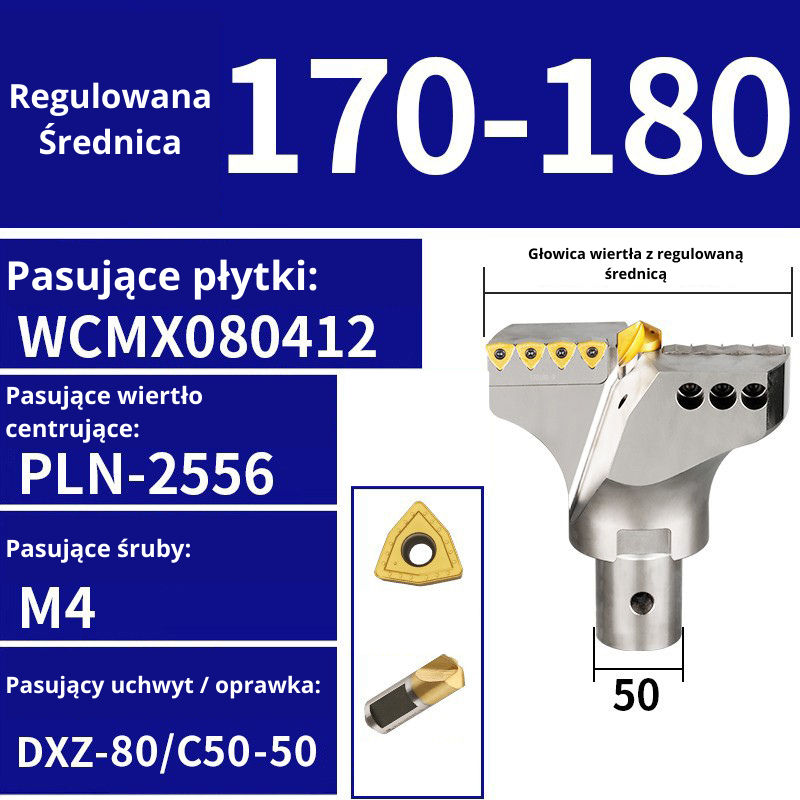

Ø140–200Ø50WCMX080412PLN-2556DXZ-80/C50-50

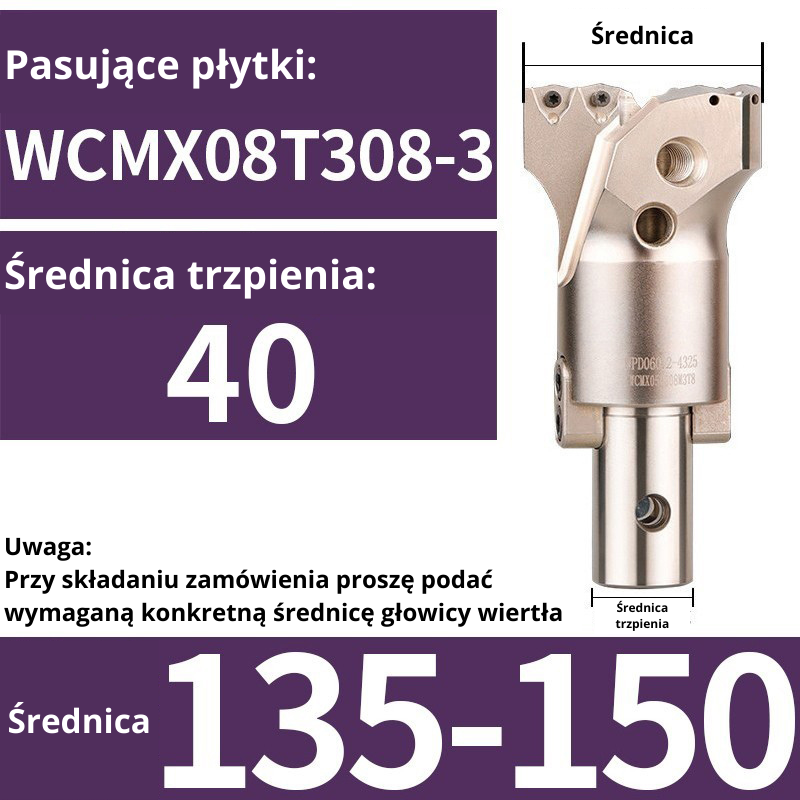

Wersje nieregulowane — podaj konkretną średnicę

Przy zamówieniu wersji nieregulowanej podaj dokładną średnicę głowicy w milimetrach. Sam wybór grupy średnic nie określa jednej konkretnej średnicy. Przykładowo grupa obejmująca średnice 75–100 mm nie oznacza możliwości przestawiania jednej głowicy od 75 do 100 mm.

Grupa średnic [mm]Mocowanie [mm]Oznaczenie płytek

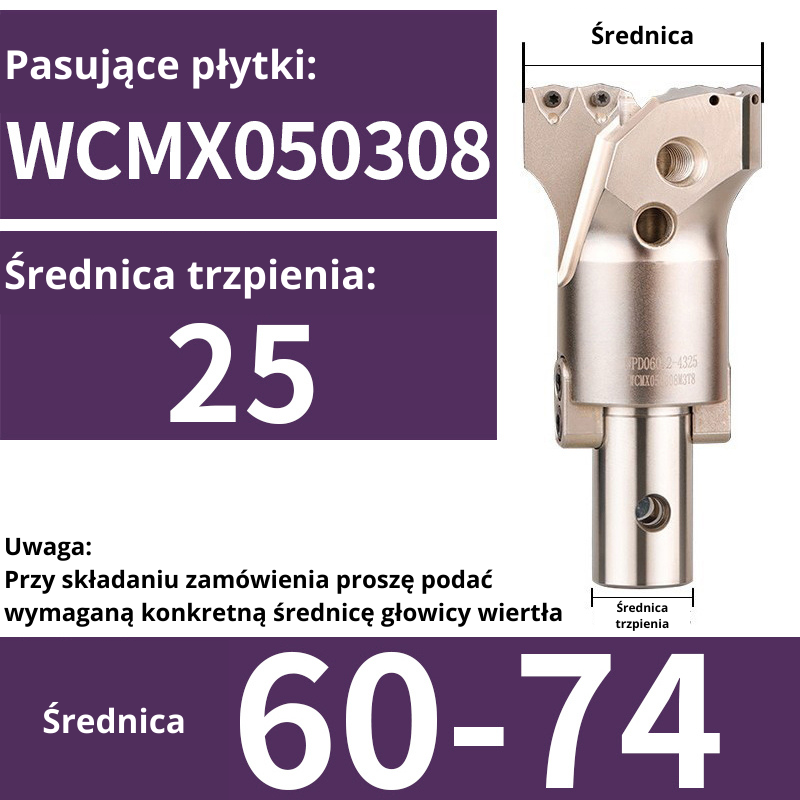

Ø60–74Ø25WCMX050308

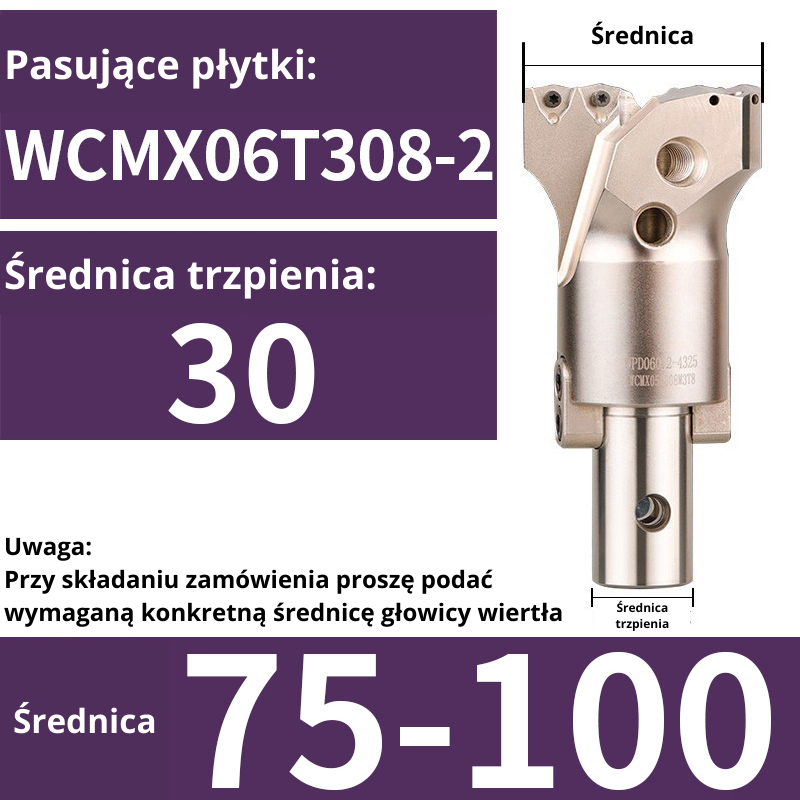

Ø75–100Ø30WCMX06T308-2

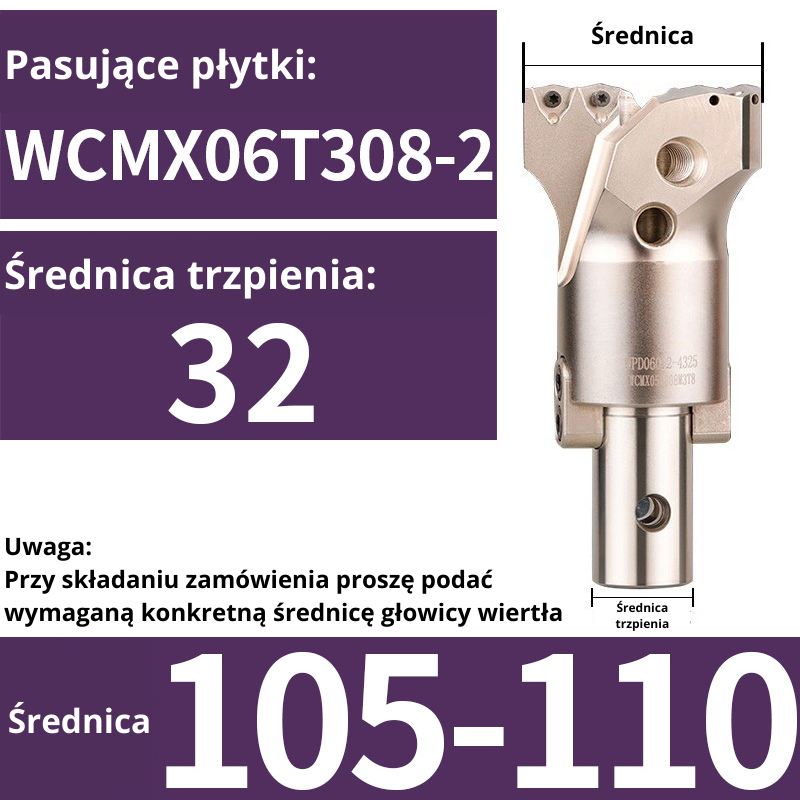

Ø105–110Ø32WCMX06T308-2

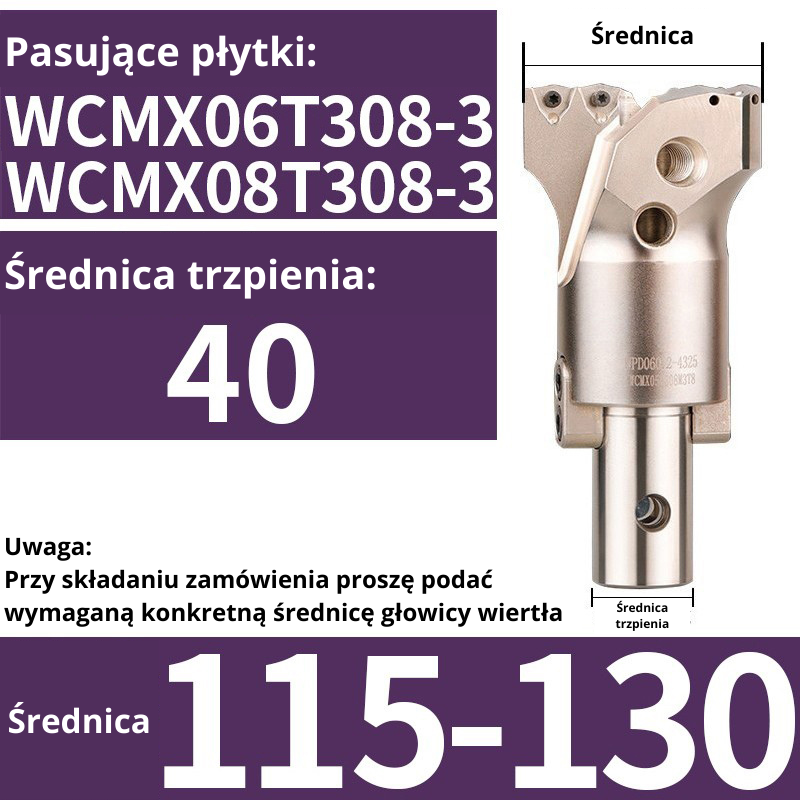

Ø115–130Ø40WCMX06T308-3 / WCMX08T308-3
Ø135–150Ø40WCMX08T308-3

Dla grupy 115–130 mm występują oznaczenia WCMX06T308-3 oraz WCMX08T308-3. Wybór konkretnej średnicy i przypisanego wykonania jest istotny także przy doborze części roboczych. Fotografia głowicy jest poglądowa i nie zastępuje oznaczenia wymaganego komponentu.

Wiertło centrujące i śruby płytek

Śruby mocujące płytki są oddzielnym elementem od śrub dociskowych oferowanych jako części zamienne. Na kartach regulowanych głowic występują potwierdzone oznaczenia M2.5, M3, M3.5 lub M4. Karta pokazuje oznaczenie śruby tylko dla wykonań, dla których jest ono przypisane do konkretnej głowicy.

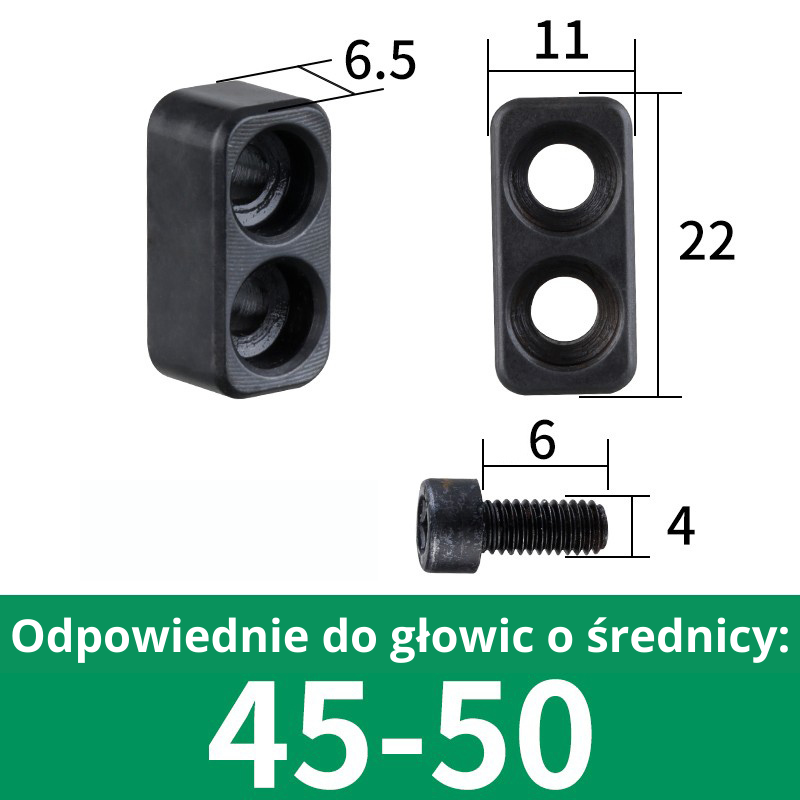

Części zamienne i zawartość kompletów

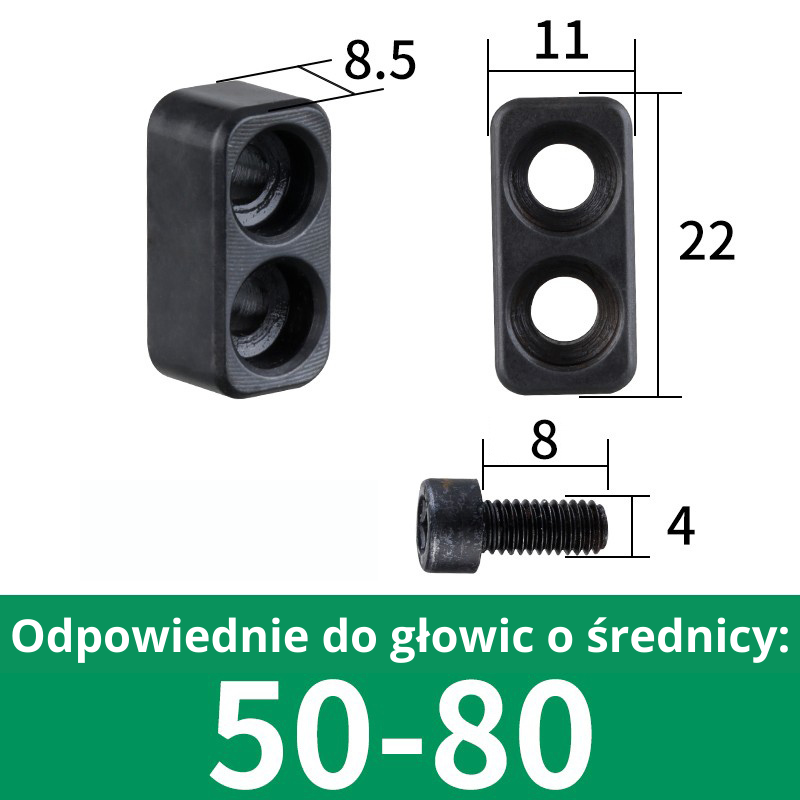

Komplety bloków zaciskowych zawierają dwa bloki i cztery pasujące śruby. Dobierz komplet według przypisanego przedziału średnic oraz wymiarów bloku i śruby. Zdjęcie pokazuje widoki elementów; liczba widocznych ujęć nie określa liczby elementów w komplecie.

Pasujący przedział [mm]Blok: grubość × szerokość × wysokość [mm]Śruba: średnica × długość [mm]Komplet
45–506,5 × 11 × 22Ø4 × 62 bloki + 4 śruby
50–808,5 × 11 × 22Ø4 × 82 bloki + 4 śruby

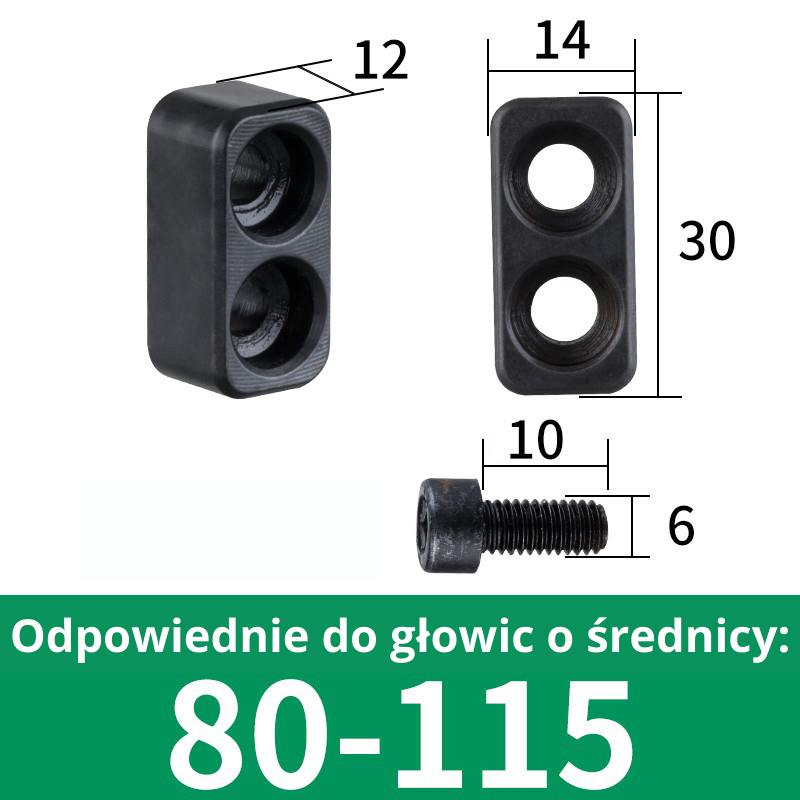

80–11512 × 14 × 30Ø6 × 102 bloki + 4 śruby

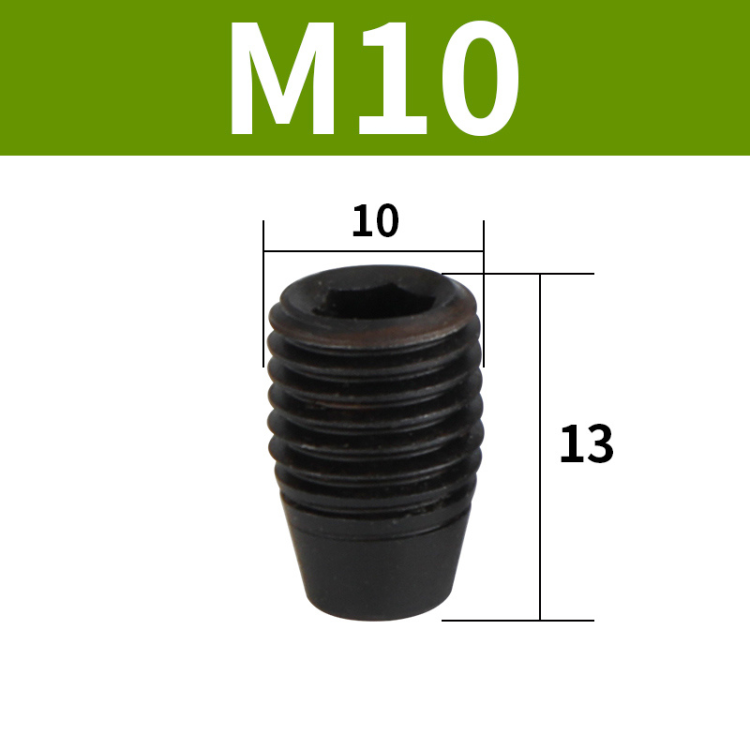

GwintŚrednica [mm]Długość [mm]Komplet
M10Ø101310 szt.

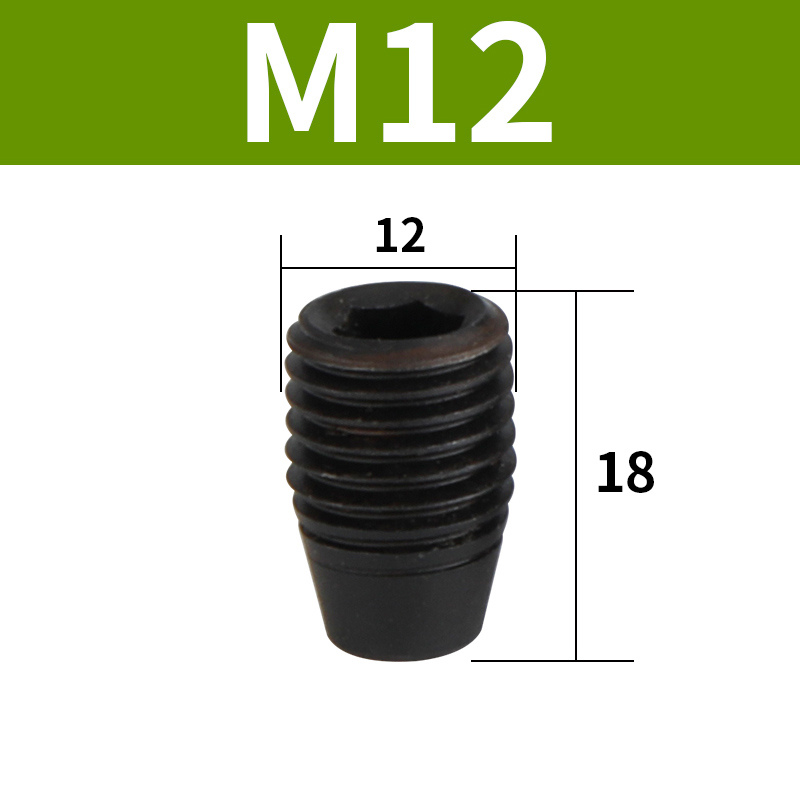

M12Ø121810 szt.

Dobór i najczęstsze pytania

Czy przedział w nazwie zawsze oznacza regulację?
Tak dla głowic regulowanych. W wersji nieregulowanej jest to grupa dostępnych średnic; przy zamówieniu trzeba wskazać jedną konkretną średnicę.

Czy standardowa i ulepszona głowica o podobnej średnicy mają te same części?
Przypisania mogą się różnić. Sprawdź tabelę właściwego wykonania, szczególnie pełny kod płytki oraz oznaczenie wiertła centrującego.

Jak odróżnić średnicę wiercenia od mocowania?
Średnica wiercenia jest pokazana przy głowicy, a średnica mocowania przy części łączącej. Na karcie są osobnymi polami. Wartość mocowania nie jest średnicą otworu wykonywanego przez narzędzie.

Co zawiera wariant części zamiennych?
Komplet bloków zawiera dwa bloki i cztery śruby. Wariant śrub dociskowych M10 albo M12 zawiera 10 sztuk. Wybierając części zamienne, zamawiasz opisany komplet części.
