Wiertło prowadzące pilot do wierteł składanych VMD 120°

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 73,80 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz TXL5 TiN TXL620 TiN TXL630 TiN TXL835 TiN TXL1035 TiN TXL1238 TiN TXL1645 TiN TXL2045 TiN TXL2556 TiN TXL3068 TiN TXL5 TiCN TXL620 TiCN TXL630 TiCN TXL835 TiCN TXL1035 TiCN TXL1238 TiCN TXL1645 TiCN TXL2045 TiCN TXL2556 TiCN TXL3068 TiCN TXL620 VHM TXL630 VHM TXL835 VHM TXL1035 VHM TXL1238 VHM
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Wiertło prowadzące do wierteł składanych VMD

Pilot 120° · wykonania TiN, TiCN i VHM · dobór według średnicy i długości

Pilot VMD służy do centrowania i prowadzenia narzędzia podczas rozpoczynania wiercenia. Jest elementem wiertła składanego, dobieranym do gniazda w jego korpusie. Wybierz rozmiar oraz wykonanie odpowiadające używanemu narzędziu i obrabianemu materiałowi.

Wersje VHM w tej ofercie są bez otworów chłodzenia wewnętrznego. Wykonanie z kanałami chłodziwa rozpoznasz na właściwej karcie wariantu po okrągłym zbliżeniu końcówki i podpisie „Chłodzenie wewnętrzne”.

1. Zastosowanie i obrabiane materiały

Wiertło prowadzące pracuje jako element centrujący w kompatybilnym korpusie VMD. Jego zadaniem jest ustalenie początku wiercenia i prowadzenie narzędzia przy wejściu w materiał. Krótka, jednoczęściowa konstrukcja oraz spłaszczenie chwytu są widoczne na kartach rozmiarów.

WykonanieZastosowanie materiałowe
TiNStal oraz stopy aluminium.
VHMPrzede wszystkim stal nierdzewna, a także stal.

Rodzinę VHM stosuje się również w kompatybilnych wydłużonych i regulowanych wiertłach składanych oraz narzędziach do większych otworów. O możliwości montażu decyduje zgodność pilota z gniazdem konkretnego korpusu.

2. TiN, TiCN i VHM — różne wykonania

OznaczenieBudowa / wykonanie

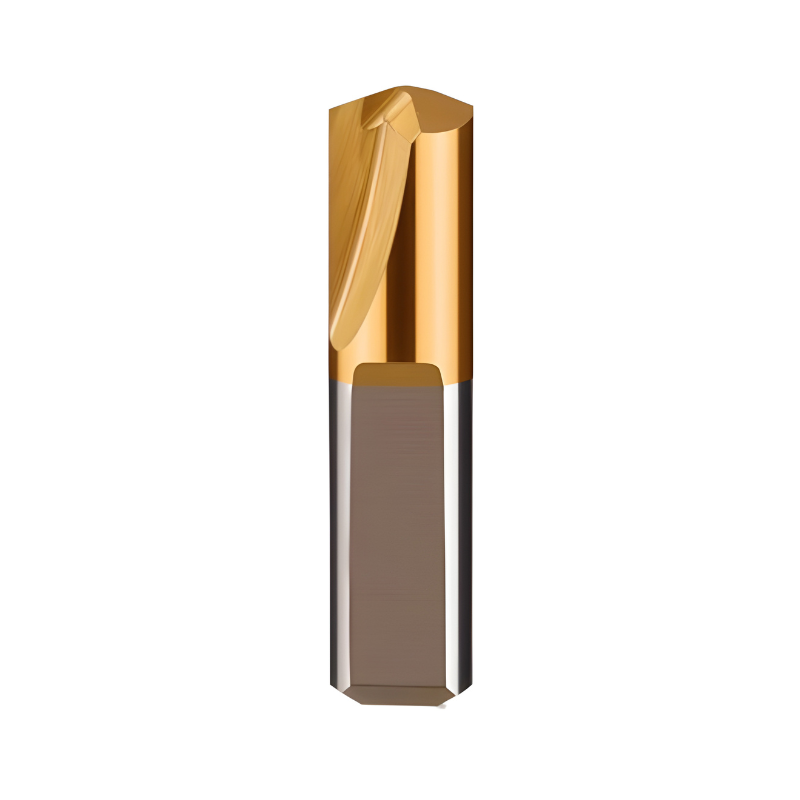

TiNWersja z powłoką TiN. Złote piloty tej grupy mają jednoczęściowy korpus ze stali szybkotnącej z dodatkiem kobaltu oraz szlifowaną część roboczą.
TiCNWersja z powłoką TiCN, oznaczona osobno w wyborze rozmiaru.
VHMPilot z węglika spiekanego, bez otworów chłodzenia wewnętrznego.

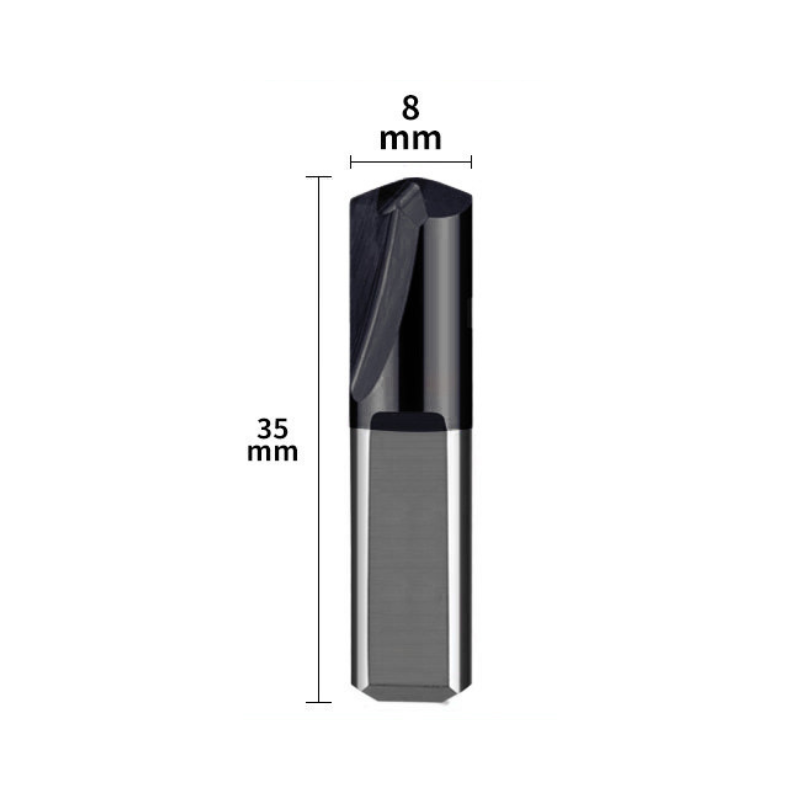

Oznaczenie VHM opisuje materiał narzędzia, natomiast TiN i TiCN określają wykonania powlekane. Kolor powierzchni VHM może być czarny lub brązowy; rozmiar i wykonanie należy odczytywać z oznaczenia wariantu, a nie z samego koloru fotografii.

3. Parametry techniczne

ParametrWartość
PrzeznaczeniePilot do kompatybilnych wierteł składanych VMD.
Kąt wierzchołkowy120°.
Średnica pilota DOd Ø5 do Ø30 mm, zależnie od wykonania.
WykonaniaTiN / TiCN / VHM.
Długość LDługość całkowita pilota; wartość właściwa dla wybranego rozmiaru.
KonstrukcjaJednoczęściowy pilot, ze spłaszczeniem w części mocującej.

Średnica D odnosi się do pilota. Długość L nie oznacza głębokości wiercenia całego narzędzia VMD. Wymiary i kąt należy sprawdzać razem z konstrukcją gniazda mocującego.

4. Wymiary pilota

Średnica D [mm]Długość całkowita L [mm]Wykonanie
620TiN / TiCN / VHM

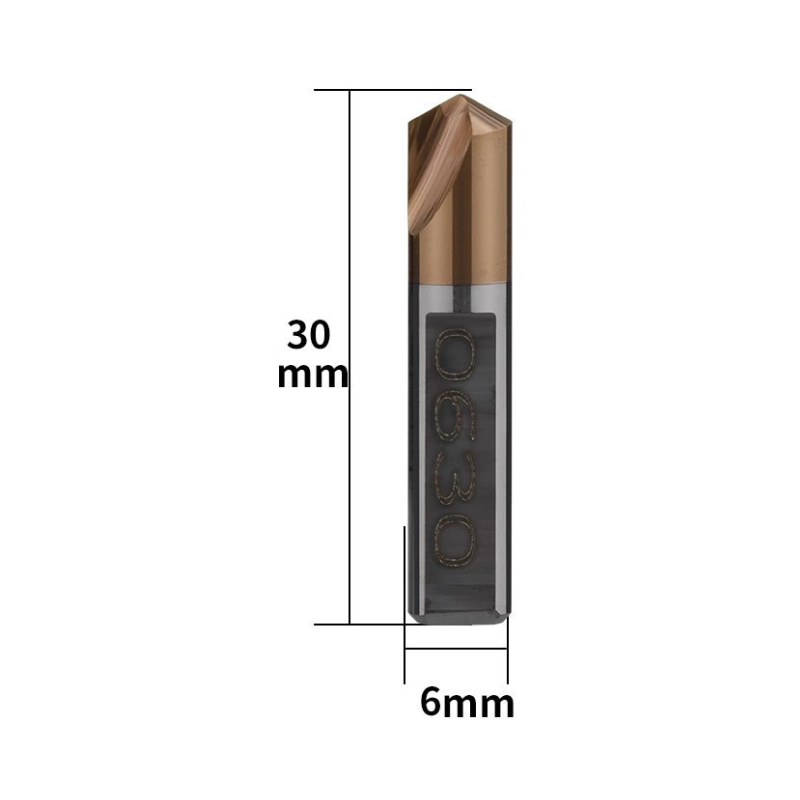

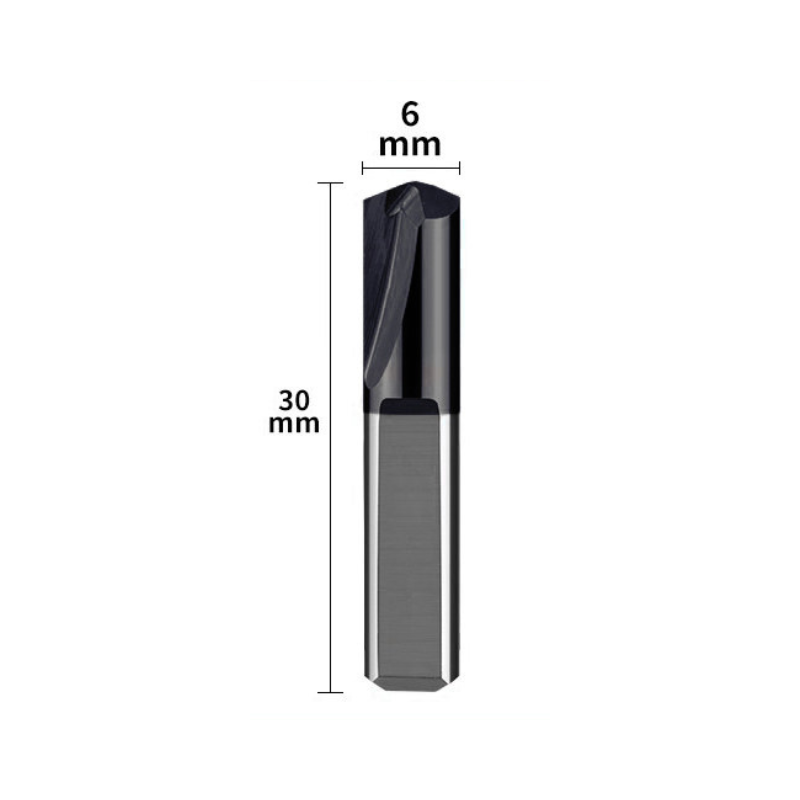

630TiN / TiCN / VHM

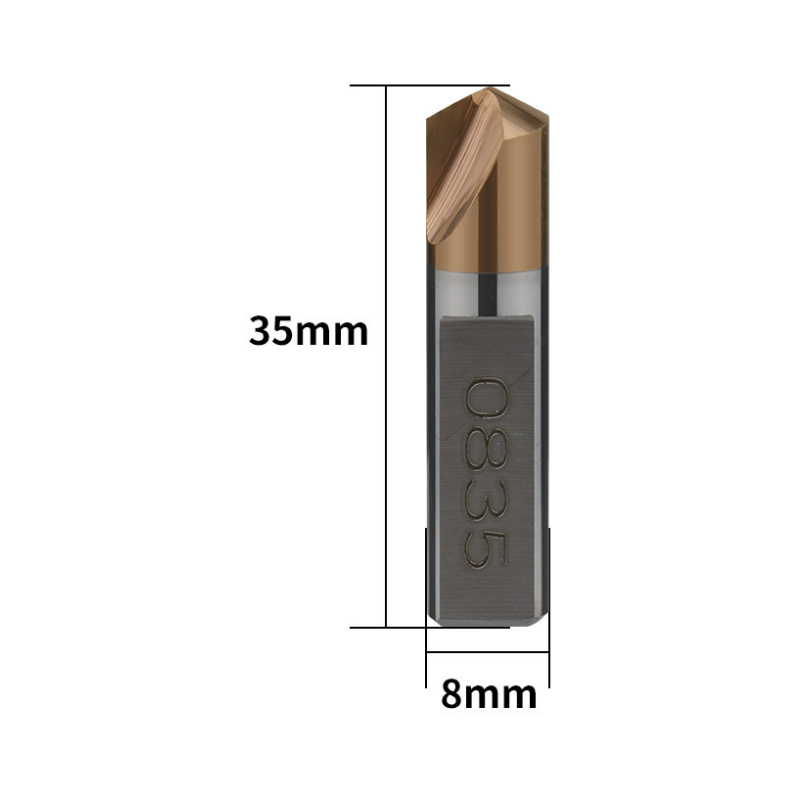

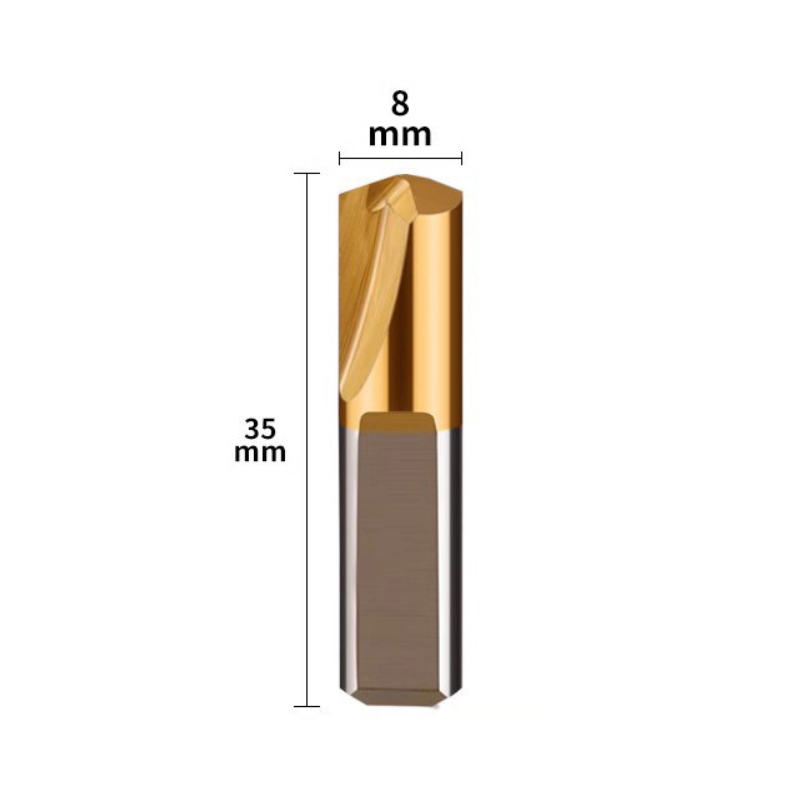

835TiN / TiCN / VHM

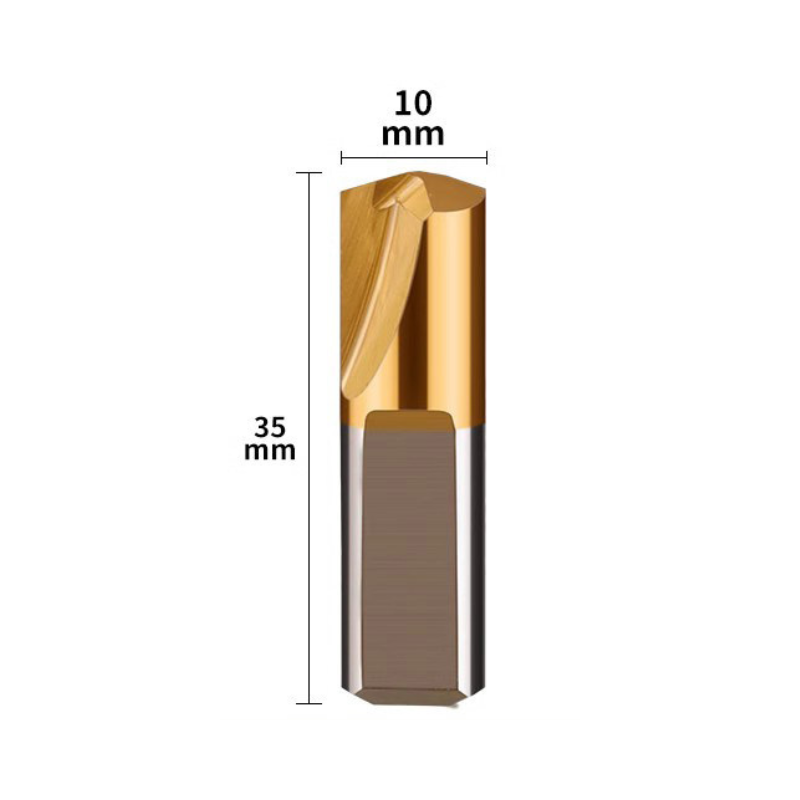

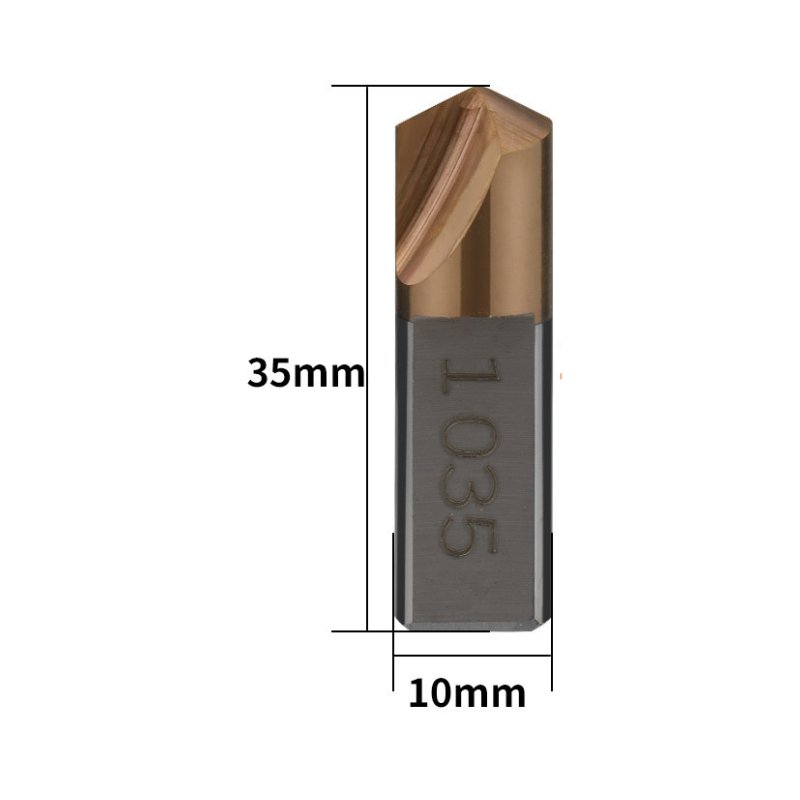

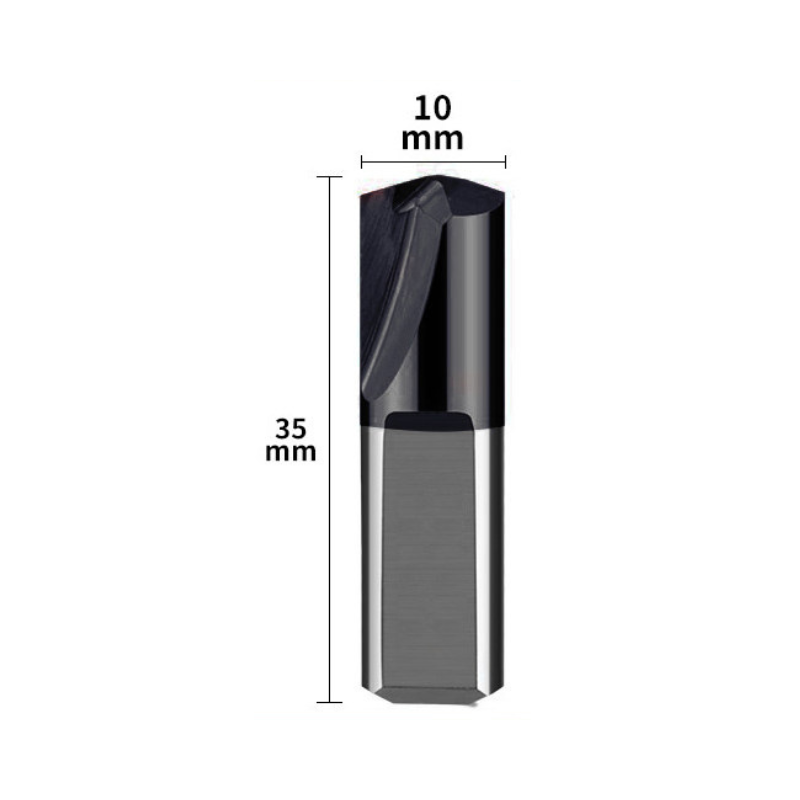

1035TiN / TiCN / VHM

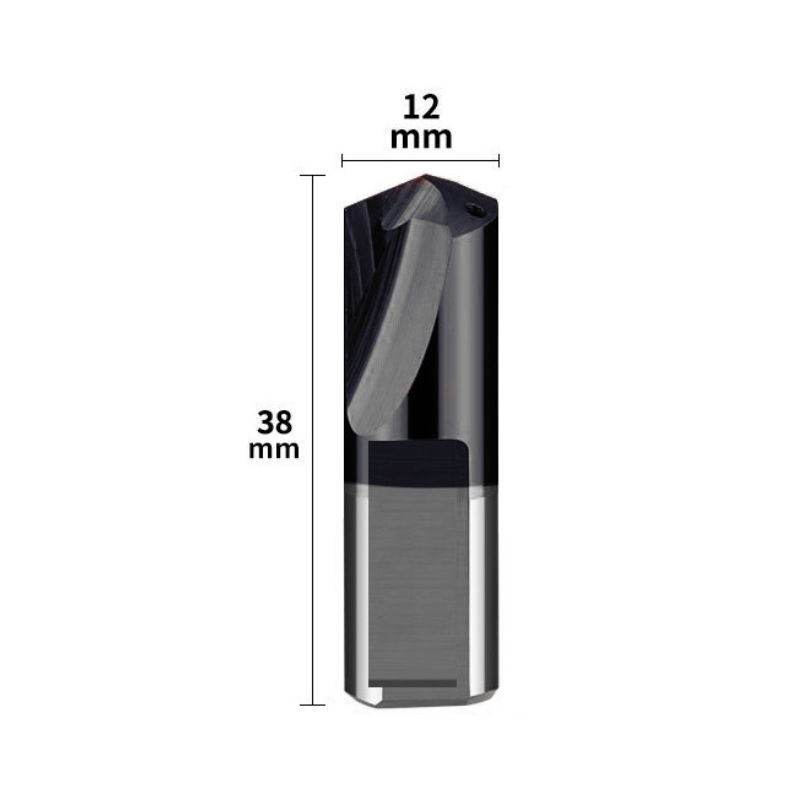

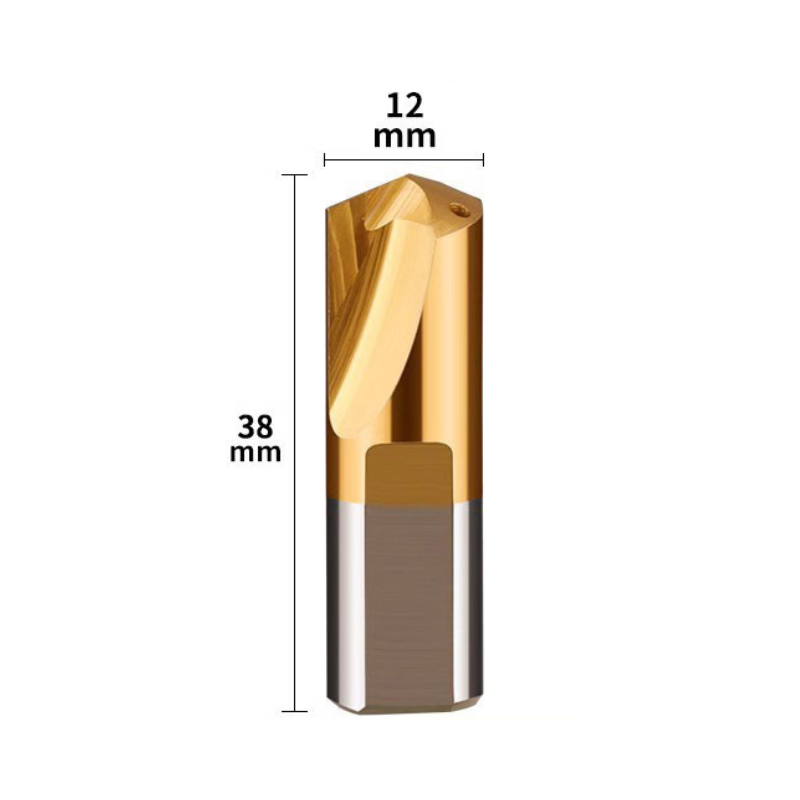

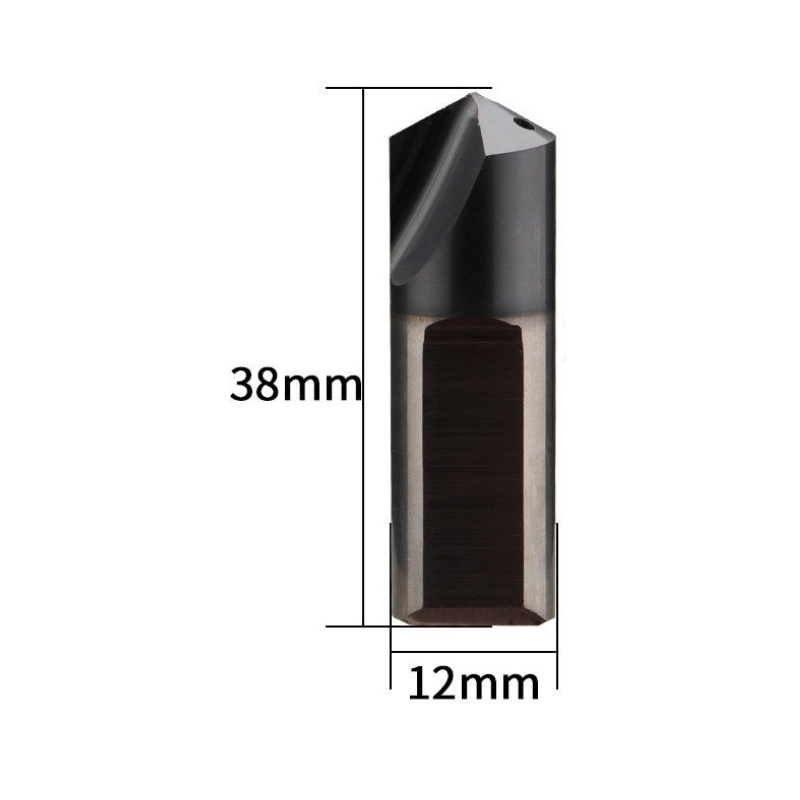

1238TiN / TiCN / VHM

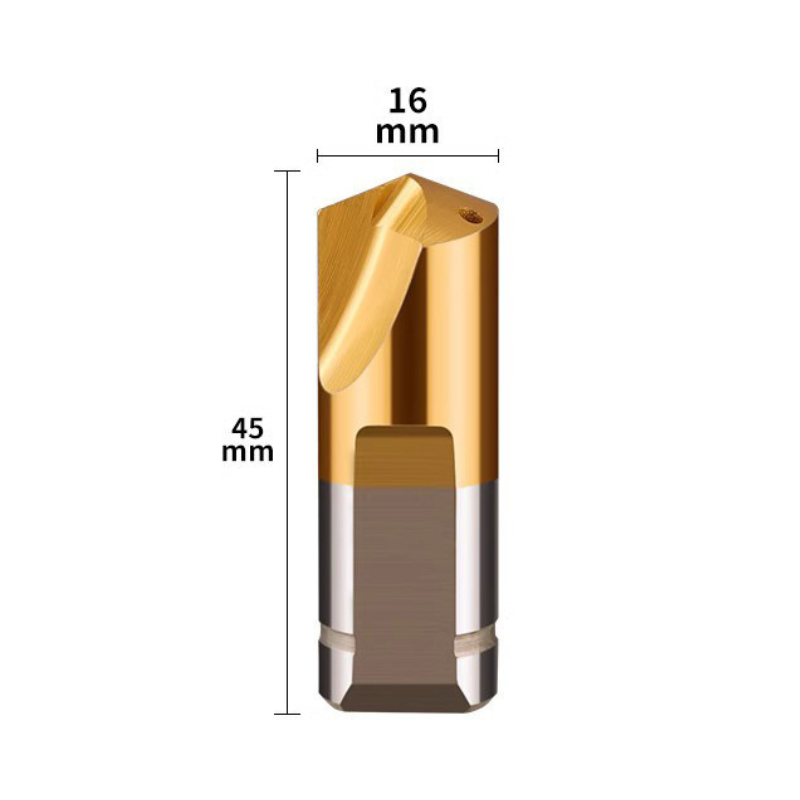

1645TiN / TiCN

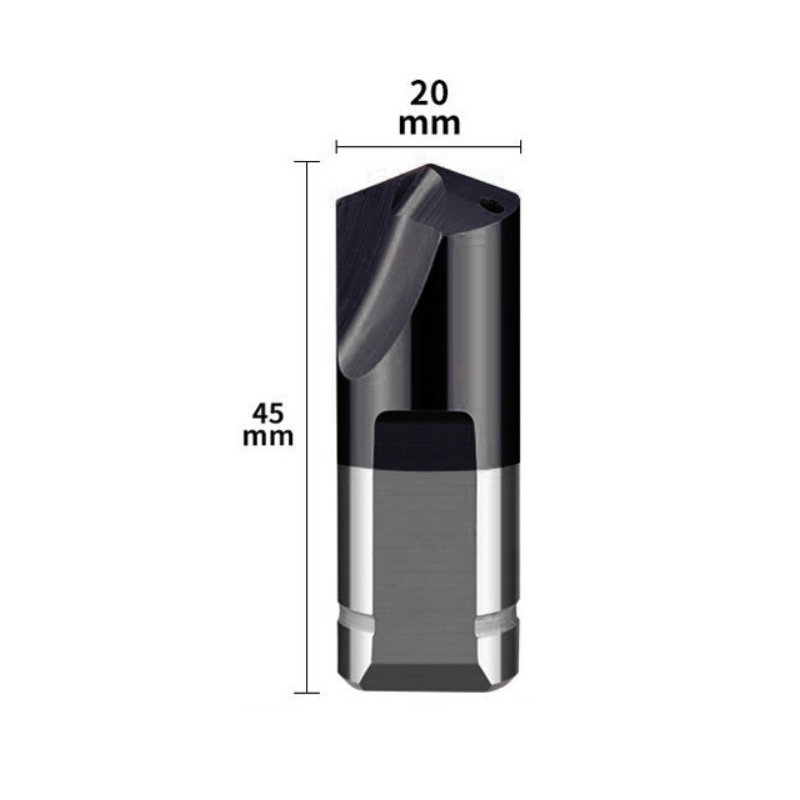

2045TiN / TiCN
2556TiN / TiCN

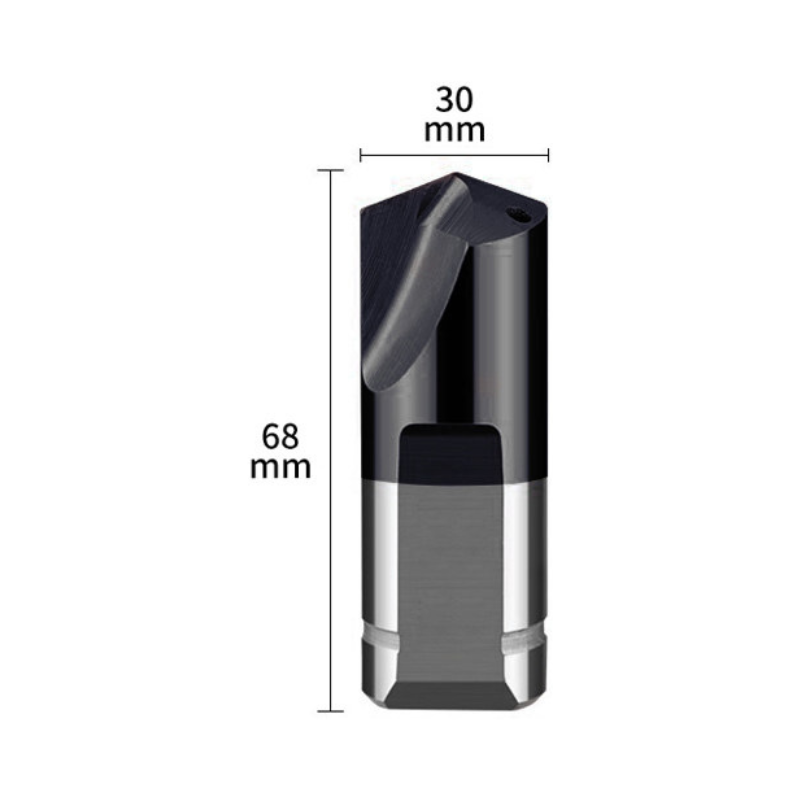

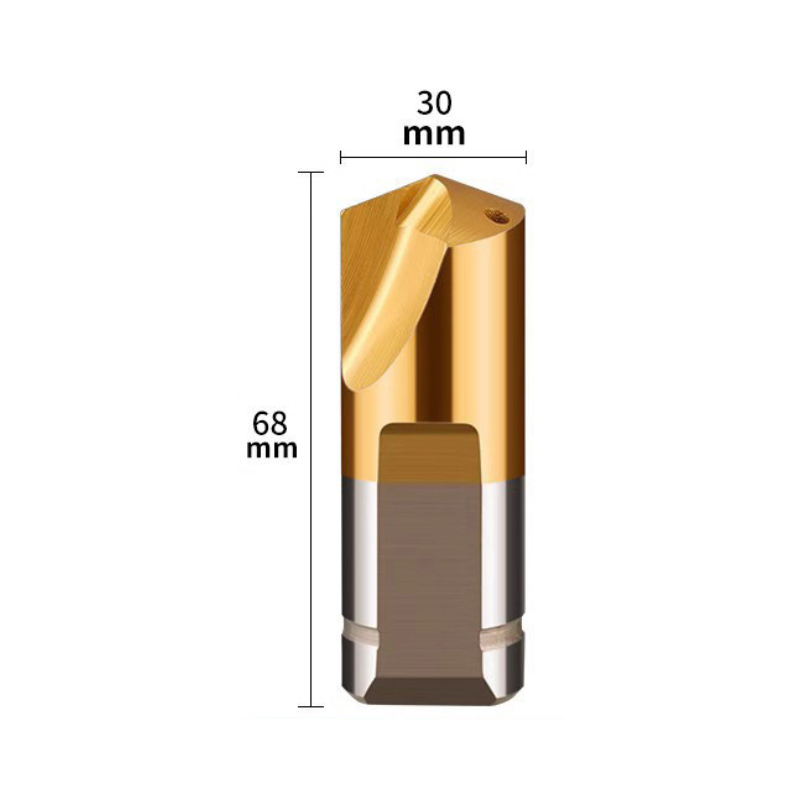

3068TiN / TiCN

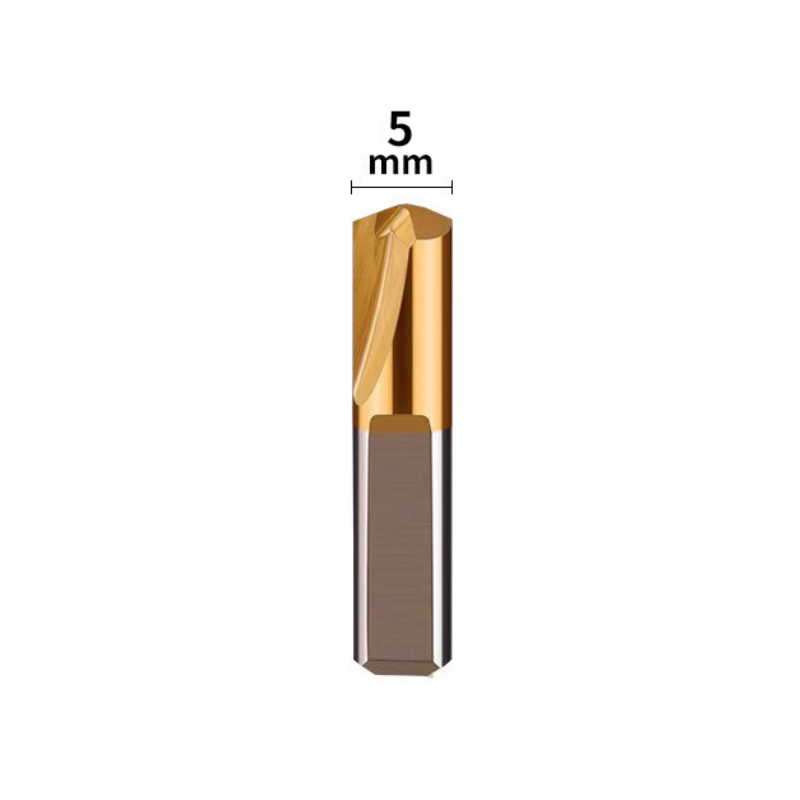

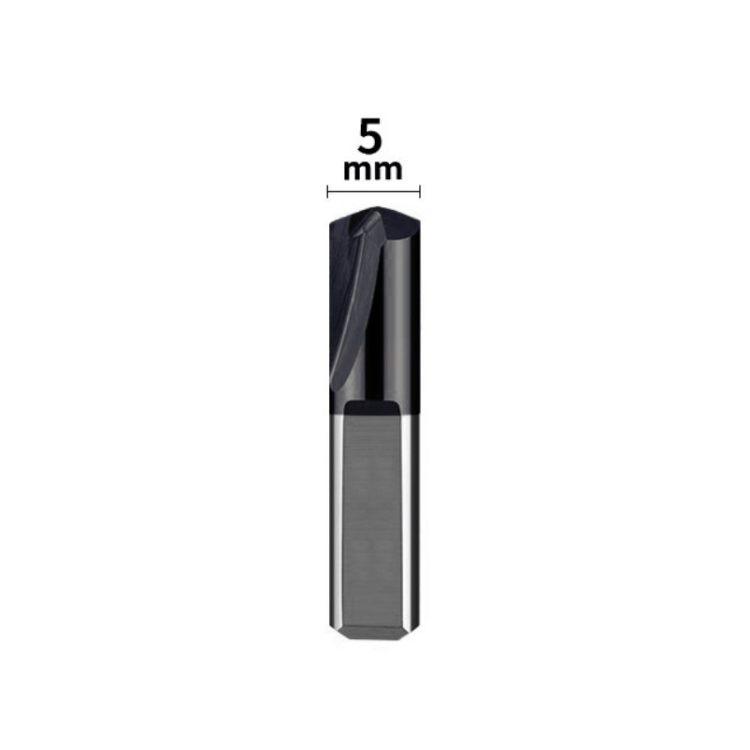

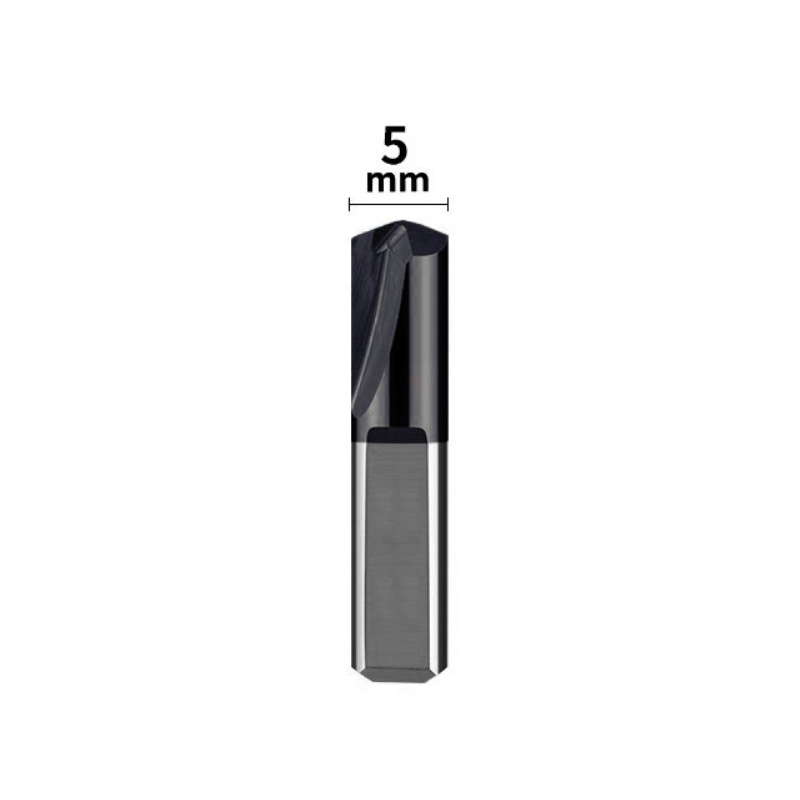

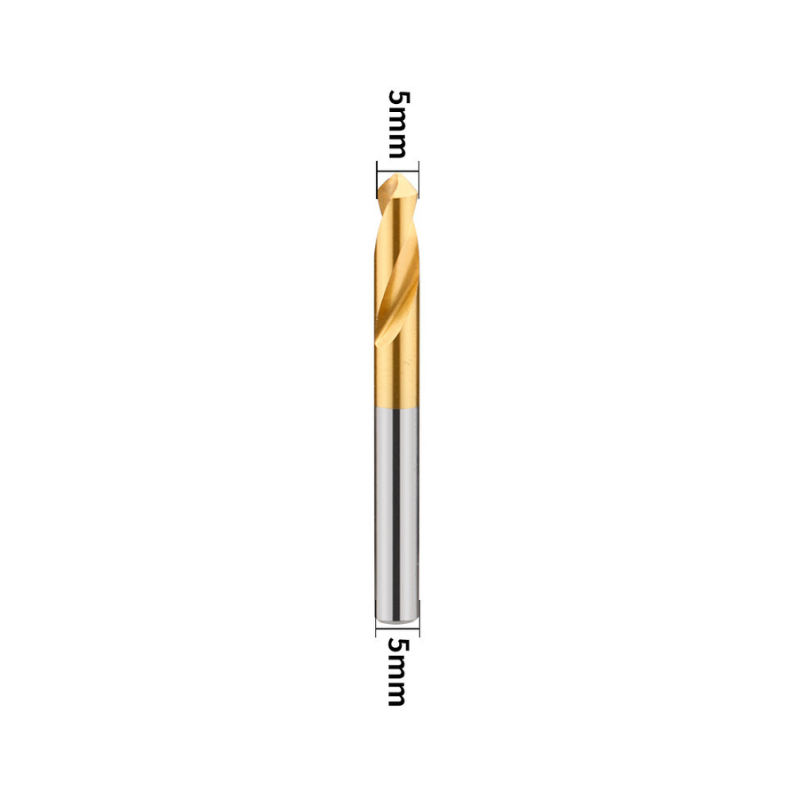

Dostępne są również piloty Ø5 mm w wykonaniu TiN oraz TiCN. Wybór konkretnego rozmiaru i jego karta określają zamawiany produkt.

5. Chłodzenie wewnętrzne

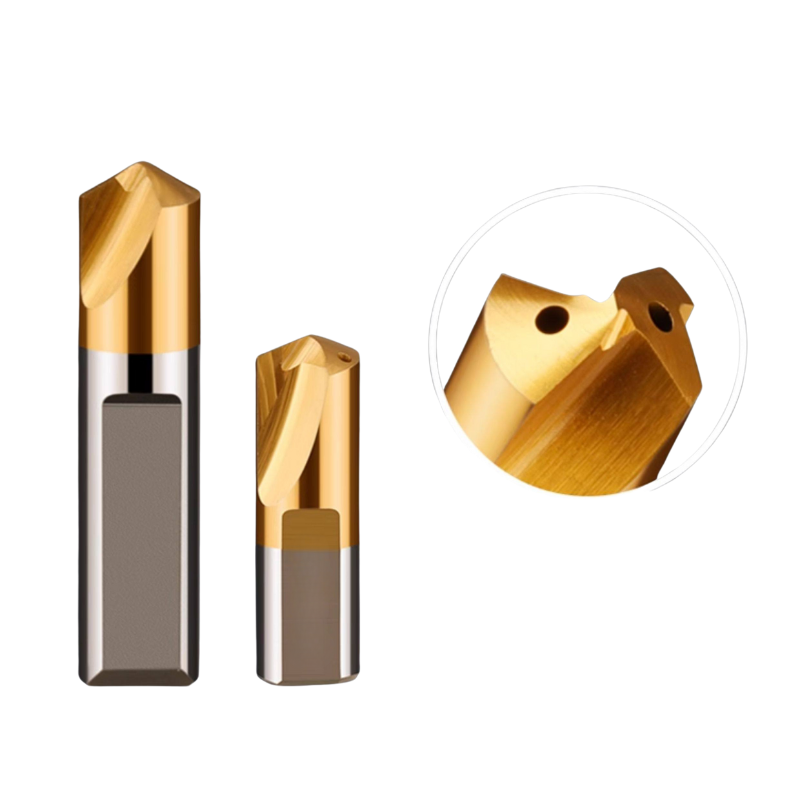

Wersje TiN i TiCN o średnicach Ø12–Ø30 mm mają otwory chłodzenia wewnętrznego. Na ich kartach znajduje się dodatkowe okrągłe zbliżenie końcówki. Doprowadzenie chłodziwa zależy również od konstrukcji kompatybilnego korpusu.

VHM Ø6–Ø12 mm są wykonane bez otworów chłodzenia wewnętrznego. Brak tych otworów nie jest zaleceniem pracy na sucho. Sposób chłodzenia dobiera się do całego narzędzia, materiału oraz warunków obróbki.

6. Jak odczytać oznaczenie

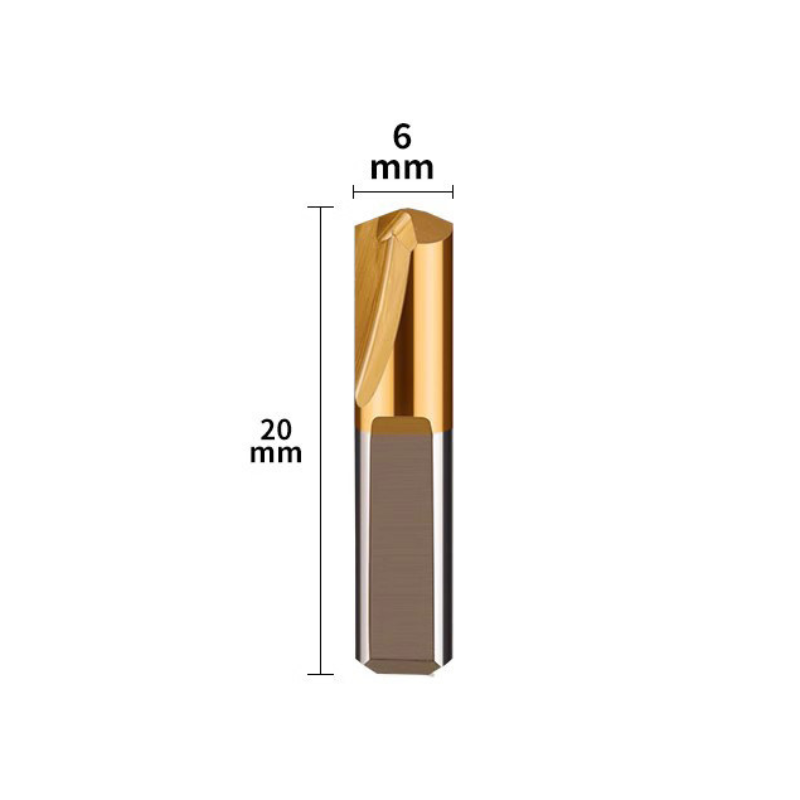

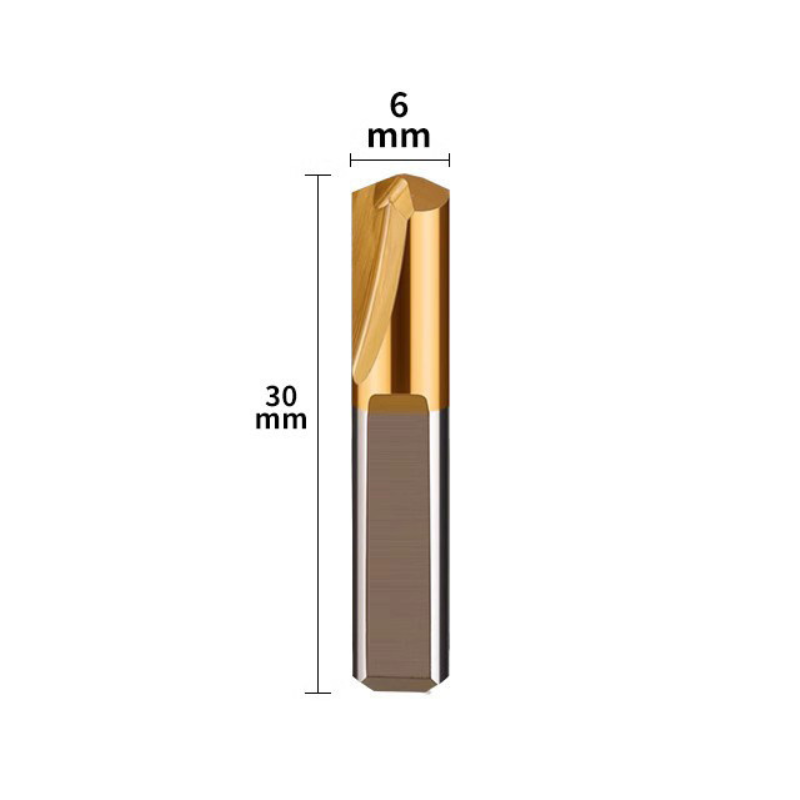

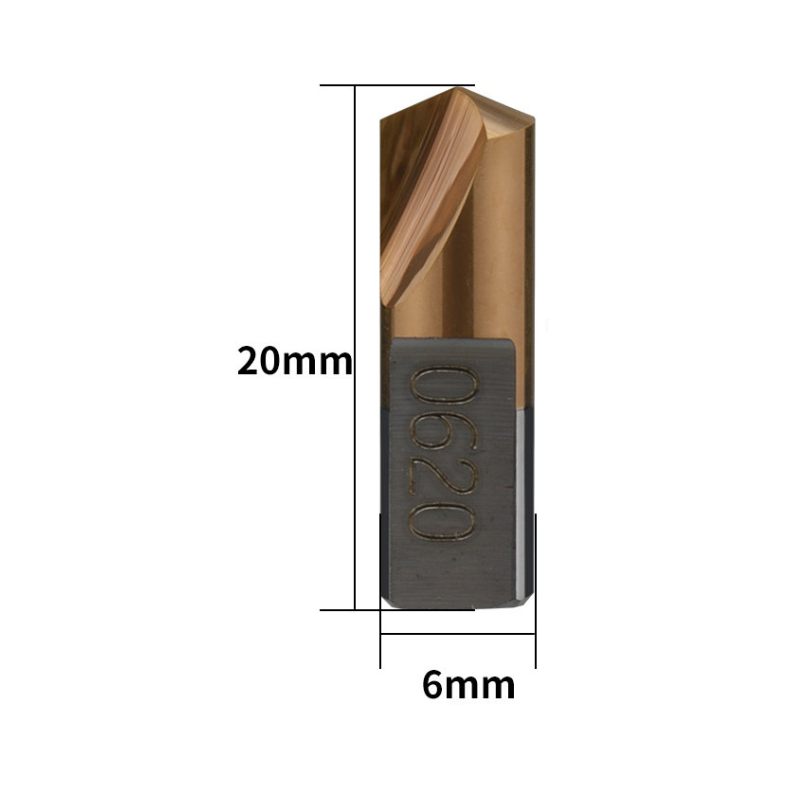

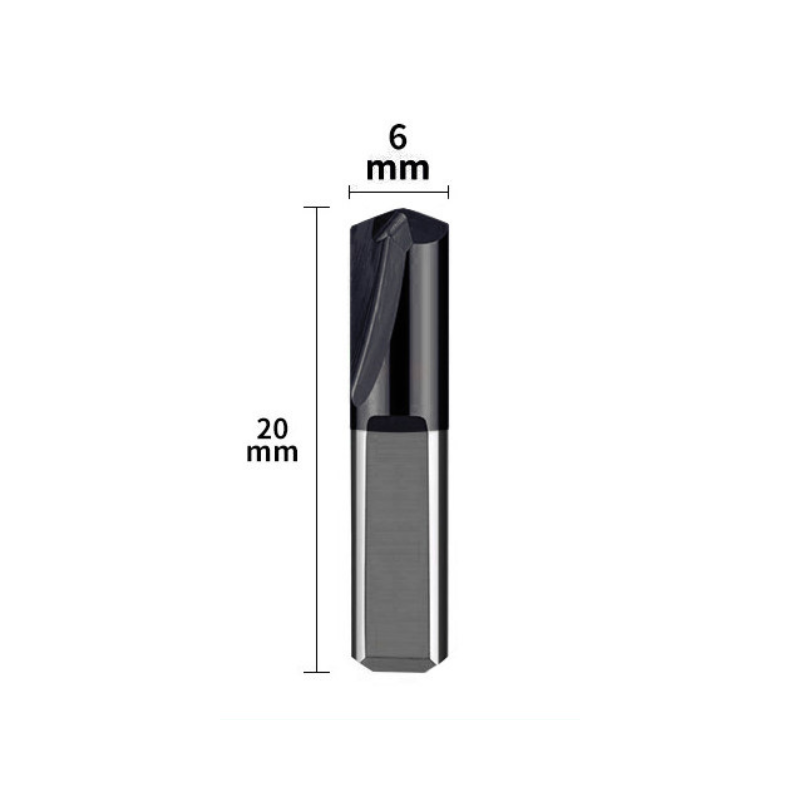

Przykład: TXL620 TiN oznacza pilot Ø6 mm o długości całkowitej 20 mm, w wykonaniu TiN. Dla tej samej średnicy występują różne długości, dlatego nie wystarczy porównać wyłącznie pierwszej wartości.

Oznaczenie na karcieCo należy sprawdzić
D / ØŚrednicę pilota w milimetrach.
LCałkowitą długość pilota w milimetrach.
120°Kąt wierzchołkowy.
TiN / TiCN / VHMWybrane wykonanie narzędzia.

7. Dobór do korpusu VMD

  • Porównaj oznaczenie i wymiary zużytego pilota z wymaganiami korpusu.
  • Sprawdź średnicę, długość całkowitą, kąt oraz kształt części mocującej. Sama zgodność średnicy nie potwierdza zamienności.
  • Dobierz wykonanie do obrabianego materiału i układu chłodzenia.
  • Przy montażu zachowaj sposób mocowania przewidziany dla danego korpusu; pilot musi prawidłowo osadzić się w gnieździe.

8. Przedmiot oferty i najczęstsze pytania

Przedmiotem oferty jest wiertło prowadzące — pilot w wybranym rozmiarze i wykonaniu. Korpus kompletnego wiertła VMD dobiera się oddzielnie.

Czy pilot Ø6 × 20 mm zastąpi Ø6 × 30 mm?

Mają tę samą średnicę, ale różną długość całkowitą. Wybierz długość wymaganą przez gniazdo i konstrukcję używanego korpusu.

Czy każda wersja ma chłodzenie wewnętrzne?

Nie. W tej ofercie VHM są bez otworów chłodzenia. Wersje z kanałami mają odpowiedni podpis i zbliżenie na karcie wariantu.

Czy można dobrać pilot tylko na podstawie zdjęcia?

Fotografia jest poglądowa. Przy doborze korzystaj z oznaczenia, wymiarów D i L, kąta oraz zgodności z korpusem.
