Trzpień uchwyt do wiertła płytkowego VMD

Kortools
Dostępność:
Wybierz wariant, aby zobaczyć dostępną ilość szt.
z VAT bez VAT
Cena 280,00 zł
(w tym 23% VAT)

Ceny podane bez kosztów dostawy.

szt.
Czas wysyłki: 24 godziny
Zapytaj o produkt

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz YXZ-70/C40-40-400 YXZ-70/C40-40-500 YXZ-80/C50-50-100 YXZ-80/C50-50-200 YXZ-80/C50-50-300 YXZ-80/C50-50-400 YXZ-80/C50-50-500 C40-16-50 C40-16-100 C40-16-150 C40-16-200 C40-16-250 C40-16-300 C40-16-350 C40-16-400 C40-16-450 C40-16-500 C40-16-50 C40-16-100 C40-16-150 C40-16-200 C40-16-250 C40-16-300 C40-16-350 C40-16-400 C40-16-450 C40-16-500 C40-16-600 C40-22-50 C40-22-100 C40-22-150 C40-22-200 C40-22-250 C40-22-300 C40-22-350 C40-22-400 C40-22-450 C40-22-500 C40-22-600 C40-27-50 C40-27-100 C40-27-150 C40-27-200 C40-27-250 C40-27-300 C40-27-350 C40-27-400 C40-27-450 C40-27-500 C40-27-600 C40-32-50 C40-32-100 C40-32-150 C40-32-200 C40-32-250 C40-32-300 C40-32-350 C40-32-400 C40-32-450 C40-32-500 C40-32-600 C50-40-100 C50-40-200 C50-40-250 C50-40-300 C50-40-400 C50-40-500 C50-40-600 DXZ-70/C50-40-100 DXZ-70/C50-40-150 DXZ-70/C50-40-200 DXZ-70/C50-40-250 DXZ-70/C50-40-300 DXZ-70/C50-40-350 DXZ-70/C50-40-400 DXZ-70/C50-40-450 DXZ-70/C50-40-500 DXZ-80/C50-50-100 DXZ-80/C50-50-150 DXZ-80/C50-50-200 DXZ-80/C50-50-250 DXZ-80/C50-50-300 DXZ-80/C50-50-350 DXZ-80/C50-50-400 DXZ-80/C50-50-450 DXZ-80/C50-50-500 C16-16-100 C16-16-150 C16-16-200 C16-16-200 C16-16-250 C16-16-300 C16-16-400 C16-16-500 C22-22-100 C22-22-200 C22-22-300 C22-22-400 C22-22-500 C27-27-100 C27-27-200 C27-27-300 C27-27-400 C27-27-500 YXZ-70/C40-40-100 YXZ-70/C40-40-200 YXZ-70/C40-40-300
Kliknij Dostępne, aby wyświetlić warianty z wysyłką w 24h


Opis produktu

Trzpienie i przedłużacze do wiertła płytkowego VMD

Mocowanie głowicy · dobór gniazda · wersje standardowe, DXZ i YXZ

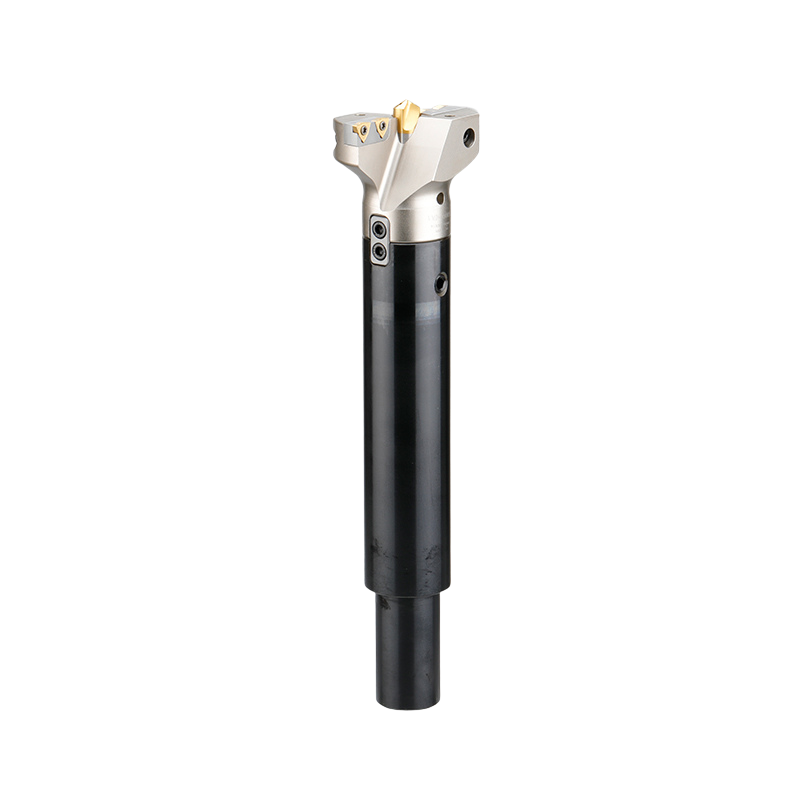

Trzpień VMD łączy głowicę wiertła płytkowego z mocowaniem po stronie maszyny. Wybierz wersję odpowiadającą średnicy chwytu, gniazdu montażowemu i konstrukcji posiadanej głowicy. Warianty różnią się również długością L oraz budową części mocującej.

1. Trzpień czy przedłużacz?

W tej rodzinie występują trzpienie mocujące oraz przedłużacze. Trzpień ma chwyt po stronie maszyny i gniazdo do połączenia z głowicą. Przedłużacz YXZ-70 jest dodatkowym elementem połączenia i wymaga odpowiedniego trzpienia mocującego.

Przedmiotem wyboru jest element wskazany w wariancie: trzpień lub przedłużacz. Karta wariantu pokazuje sam element mocujący i służy do rozpoznania jego geometrii oraz wymiarów.

2. Wymiary i odczyt oznaczenia

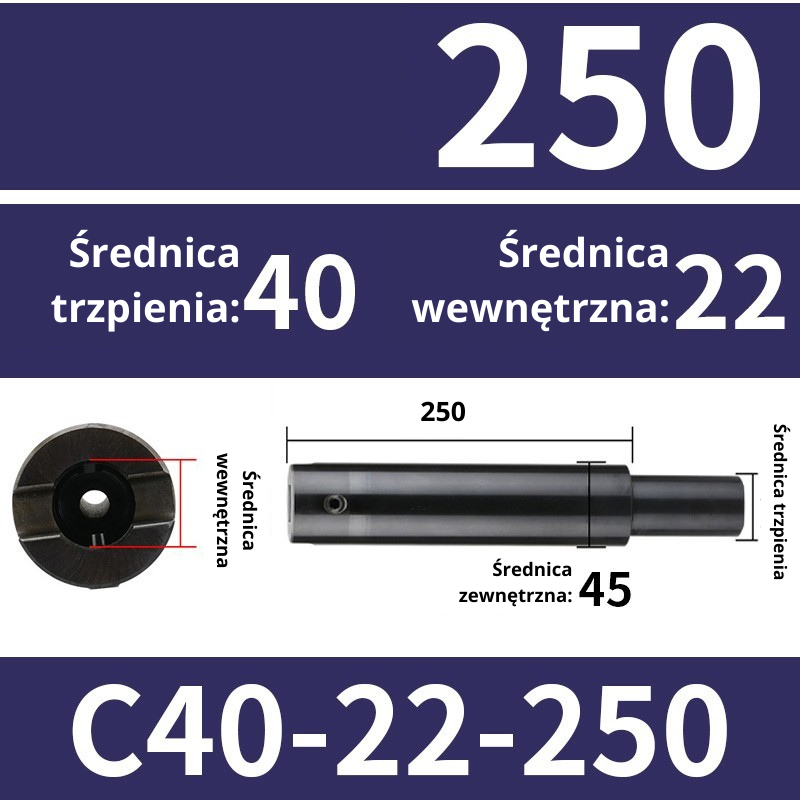

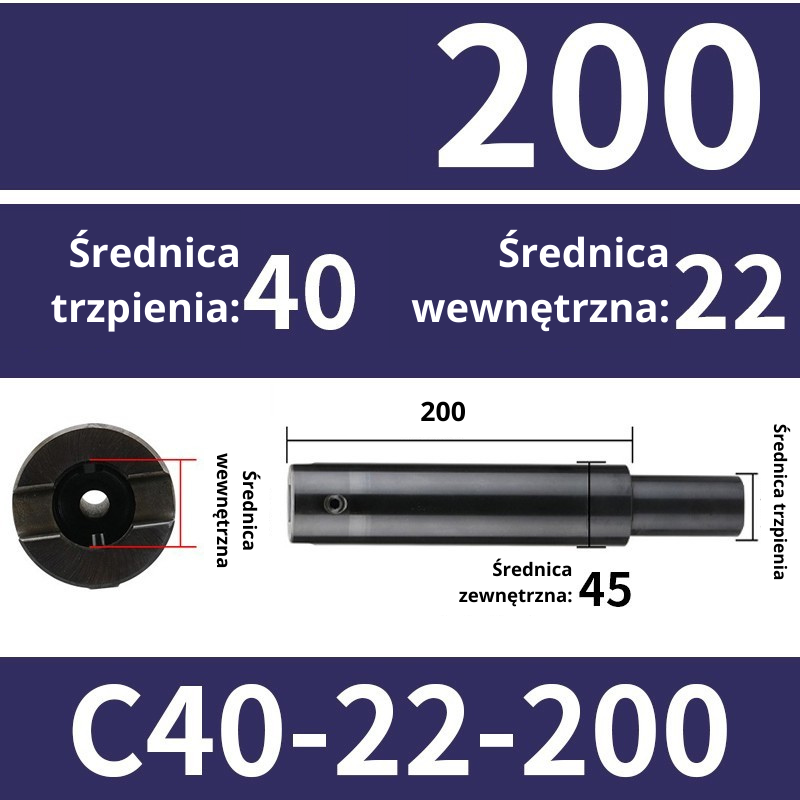

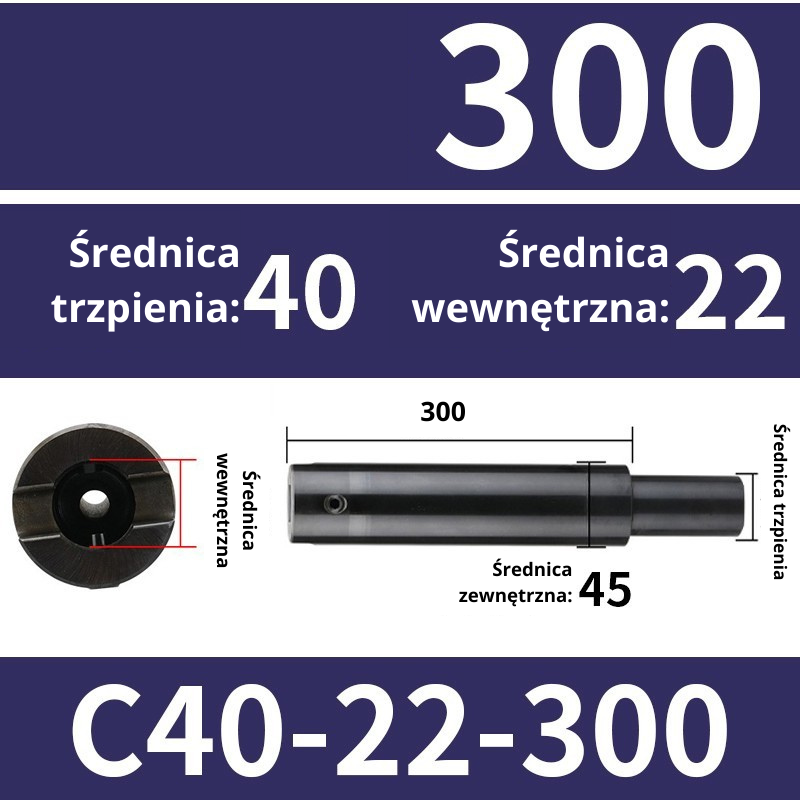

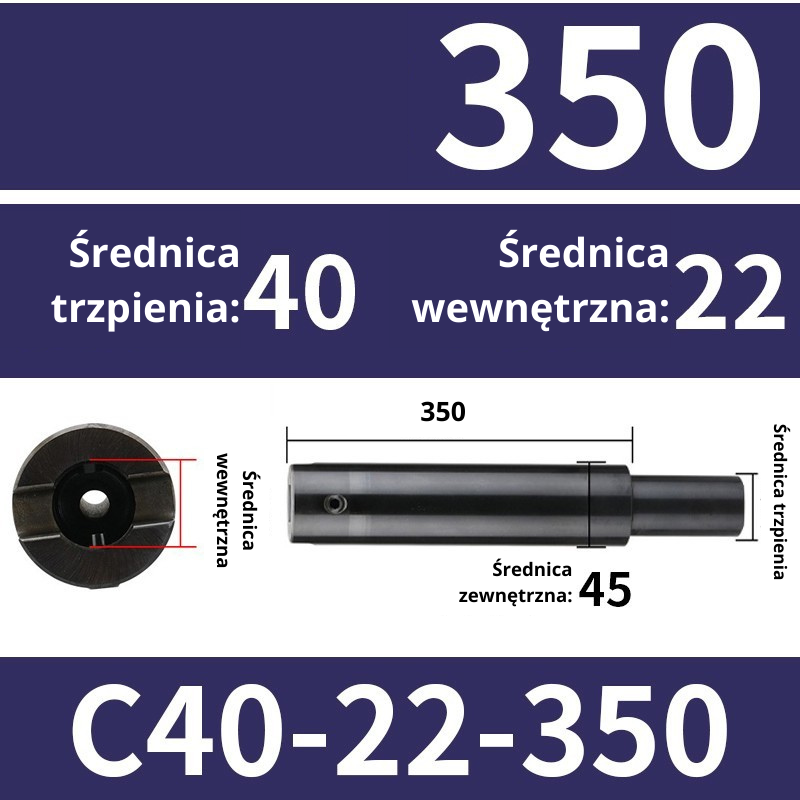

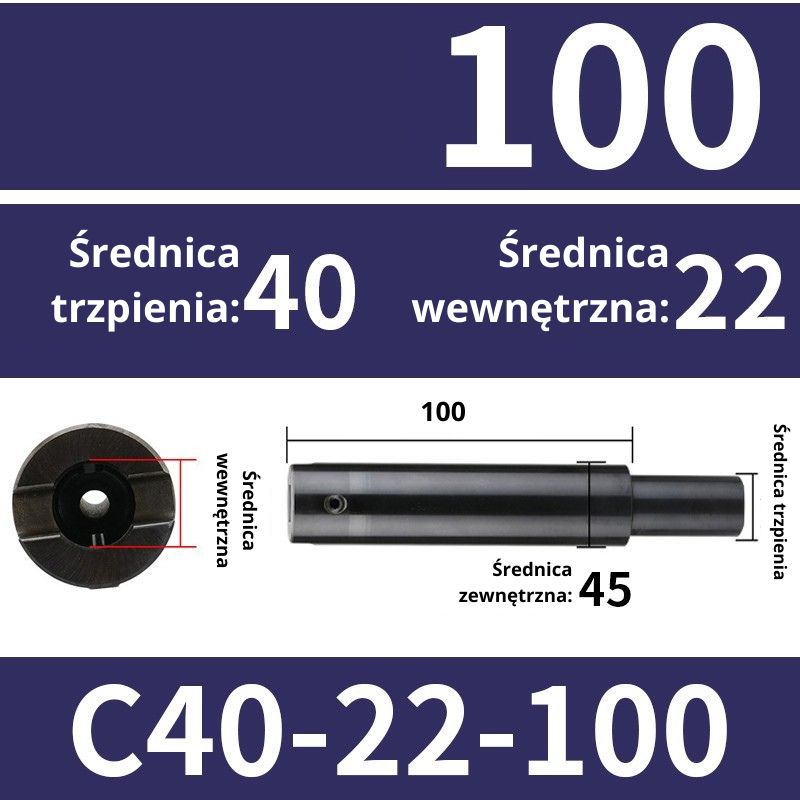

Przykład C40-22-100 oznacza chwyt Ø40 mm, gniazdo montażowe Ø22 mm i długość L = 100 mm. Średnica zewnętrzna korpusu jest odrębnym wymiarem, pokazanym na rysunku; w tym przykładzie wynosi Ø45 mm.

Oznaczenie lub wymiarCo opisuje
C40 w przykładzieŚrednicę chwytu po stronie maszyny: Ø40 mm
22 w przykładzieŚrednicę gniazda montażowego: Ø22 mm
100 w przykładzieDługość L: 100 mm, zgodnie z linią wymiarową
Średnica korpusuZewnętrzną średnicę wskazanego odcinka korpusu; odczytaj ją z karty wybranego wariantu
Zakres wymiaru L odczytuj z linii na karcie. Na tych poglądowych rysunkach linia nie obejmuje chwytu po stronie maszyny. Nie przeliczaj proporcji fotografii na długość całego elementu. Średnica gniazda opisuje połączenie montażowe; nie określa średnicy ani przebiegu otworu przez cały element.

Długości na kartach mają wartości właściwe dla wybranego wariantu. Fotografie są poglądowe i nie są wykonane w skali: długość elementu dobieraj według podanych wymiarów, a nie proporcji zdjęcia.

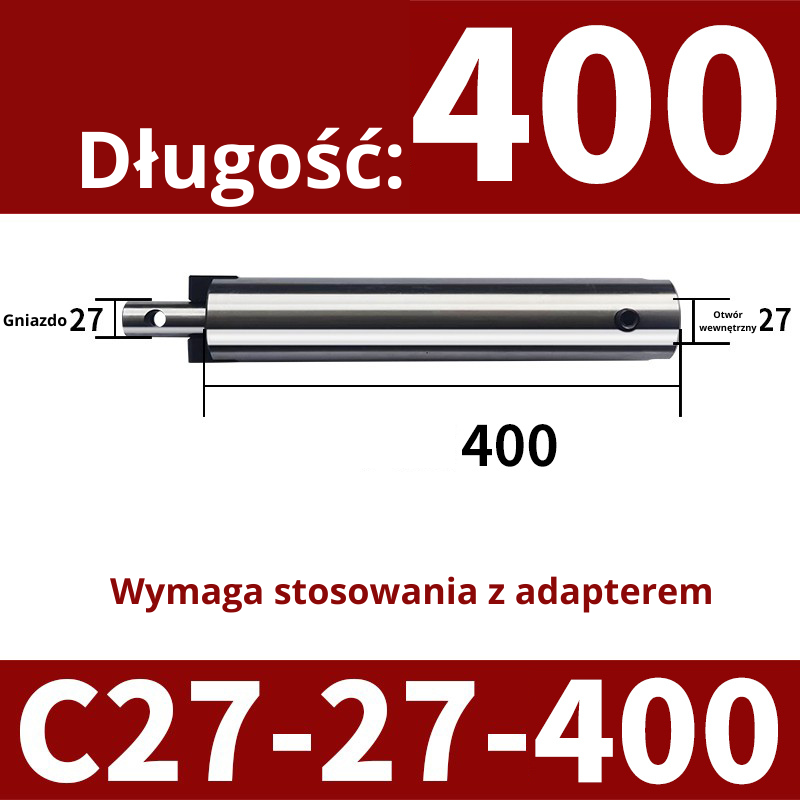

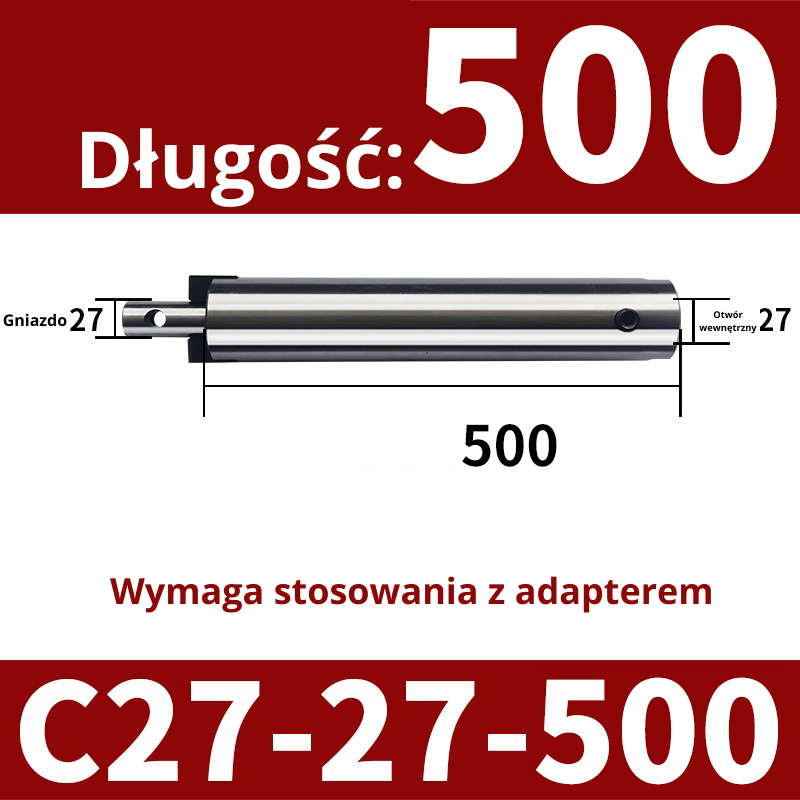

3. Wersje i zgodność z głowicami

Ten sam wymiar gniazda nie oznacza automatycznie tej samej wersji mocowania. Zwróć uwagę na kołnierz, oznaczenie rodziny oraz wymagania głowicy. Wersja z kołnierzem i standardowa mogą mieć takie samo oznaczenie średnicy chwytu i gniazda.

WersjaChwytGniazdoKorpusPrzeznaczenie / istotna różnica

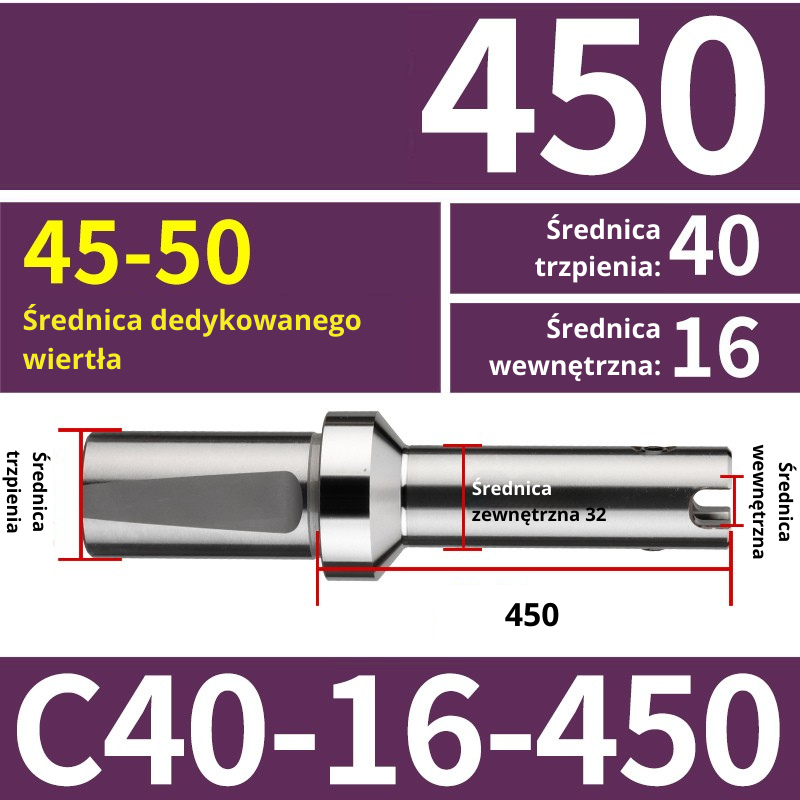

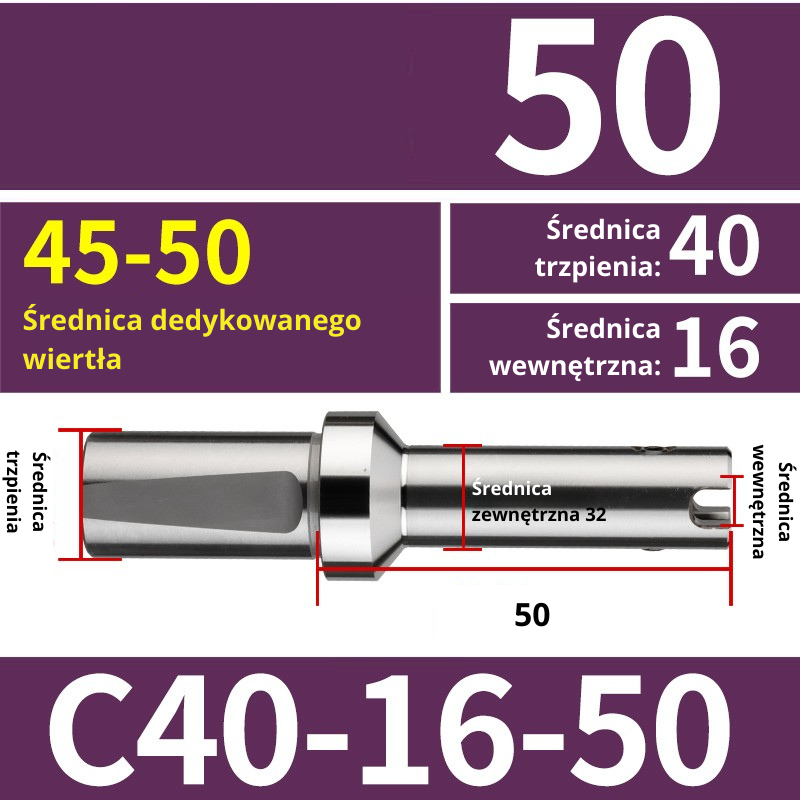

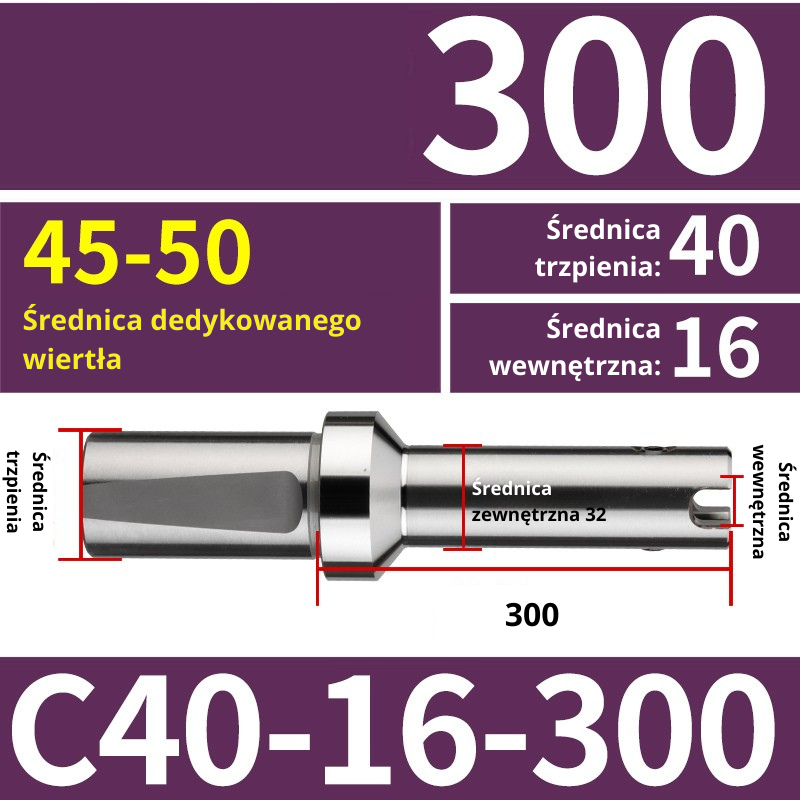

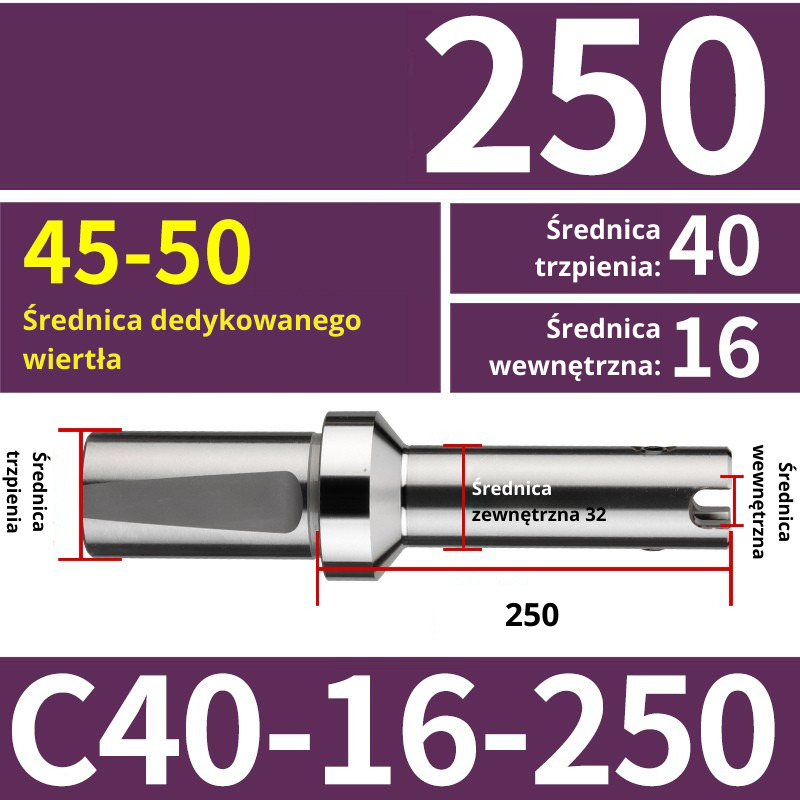

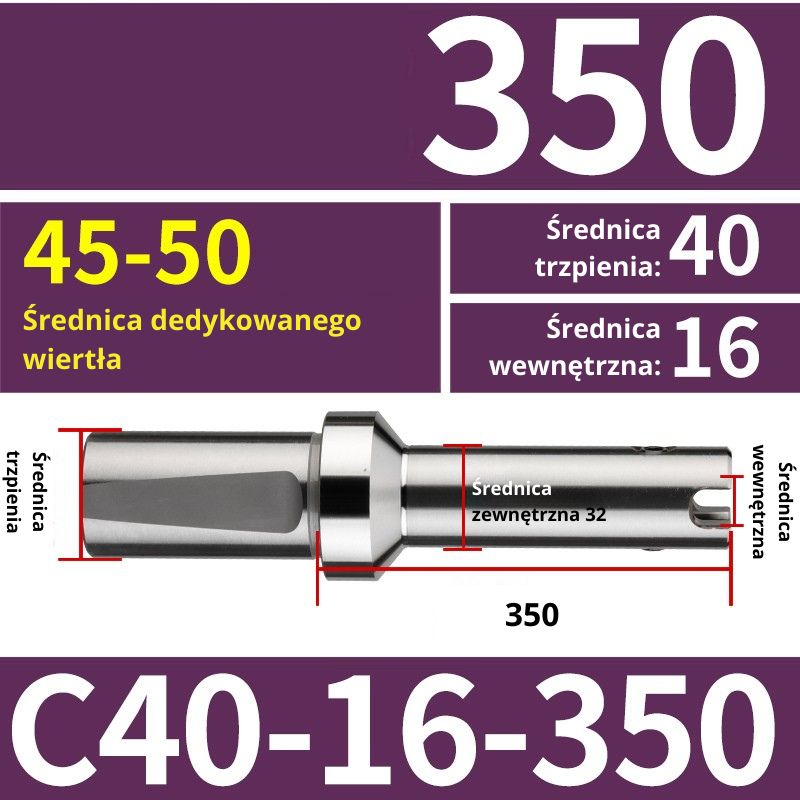

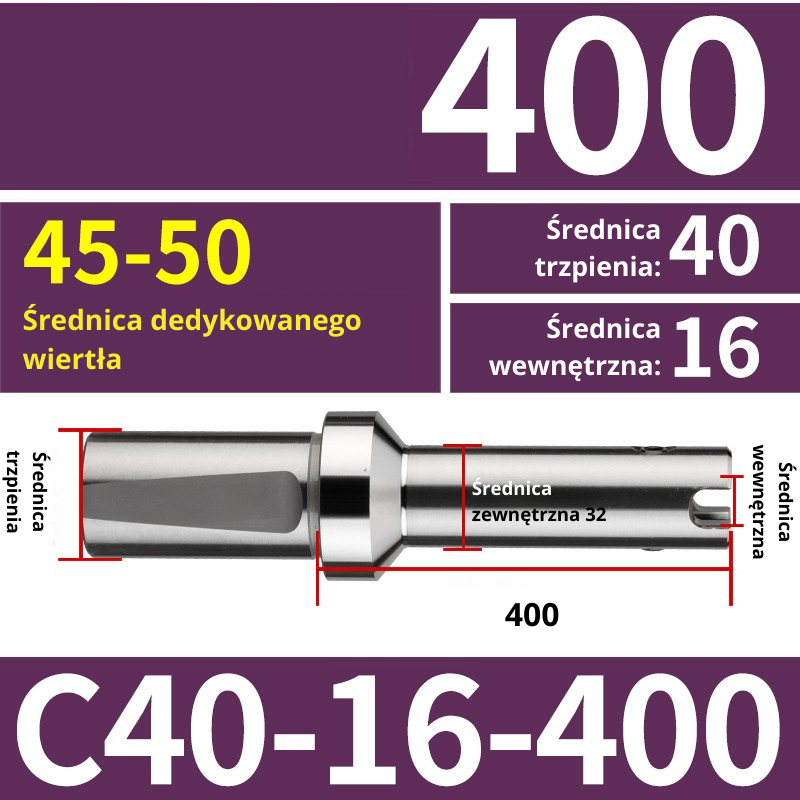

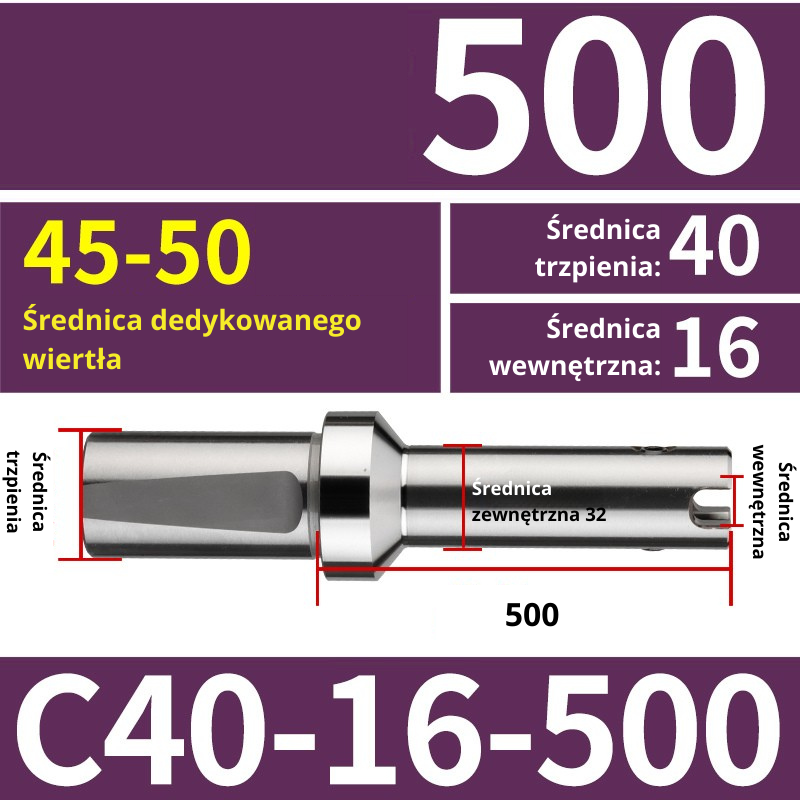

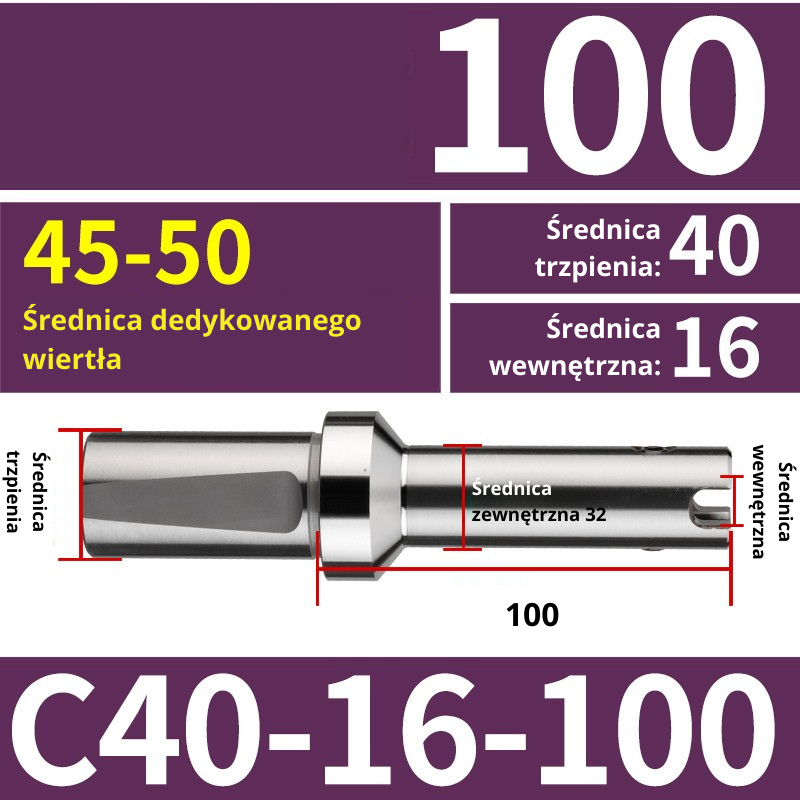

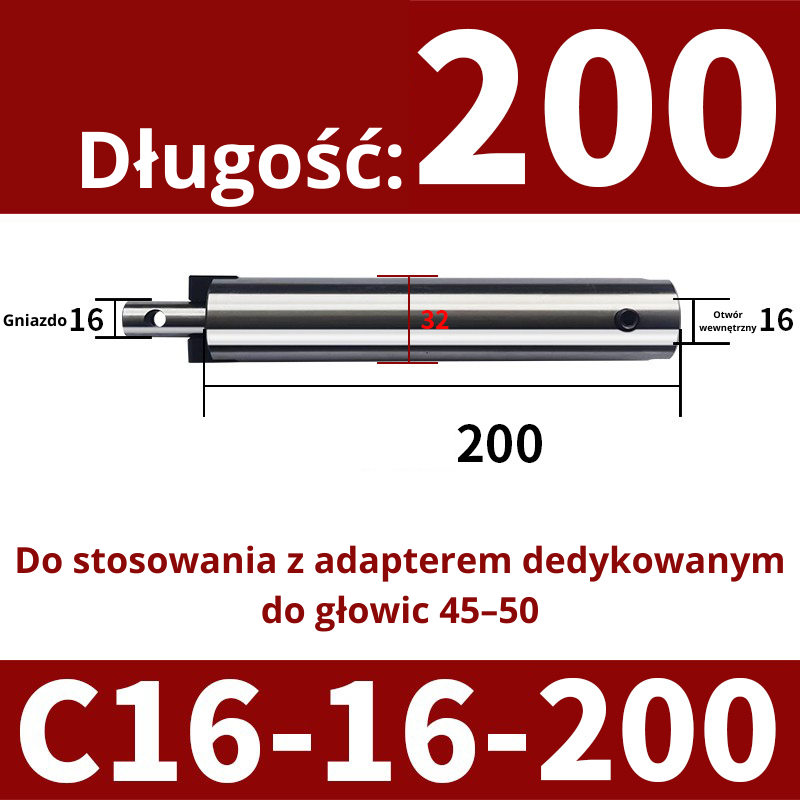

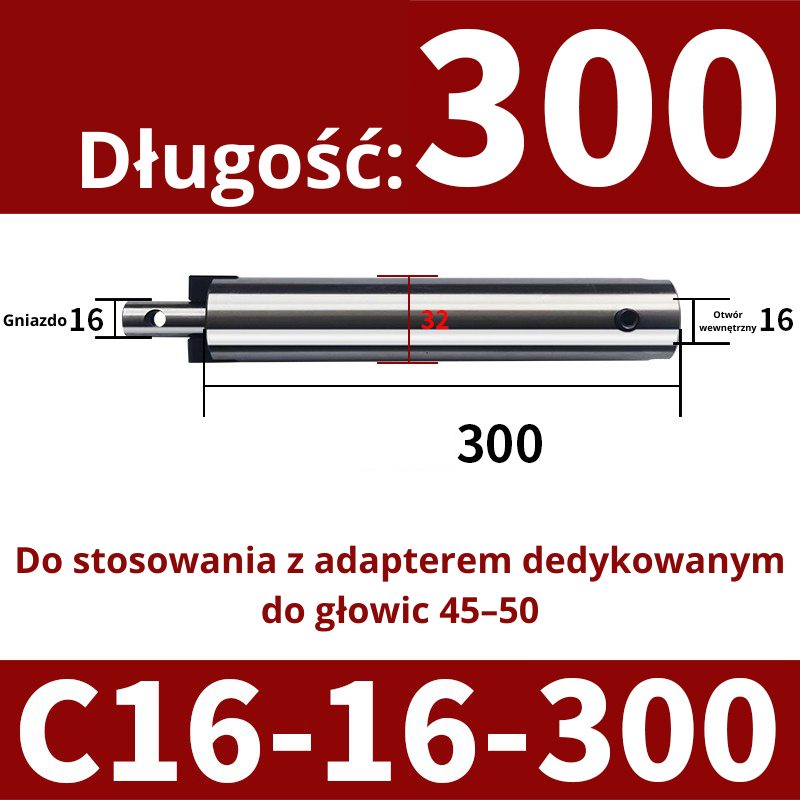

C40 / gniazdo 16 — z kołnierzemØ40 mmØ16 mmØ32 mmWyłącznie do głowic VMD Ø45–50 mm; Ø32 mm dotyczy korpusu, nie zewnętrznej średnicy kołnierza

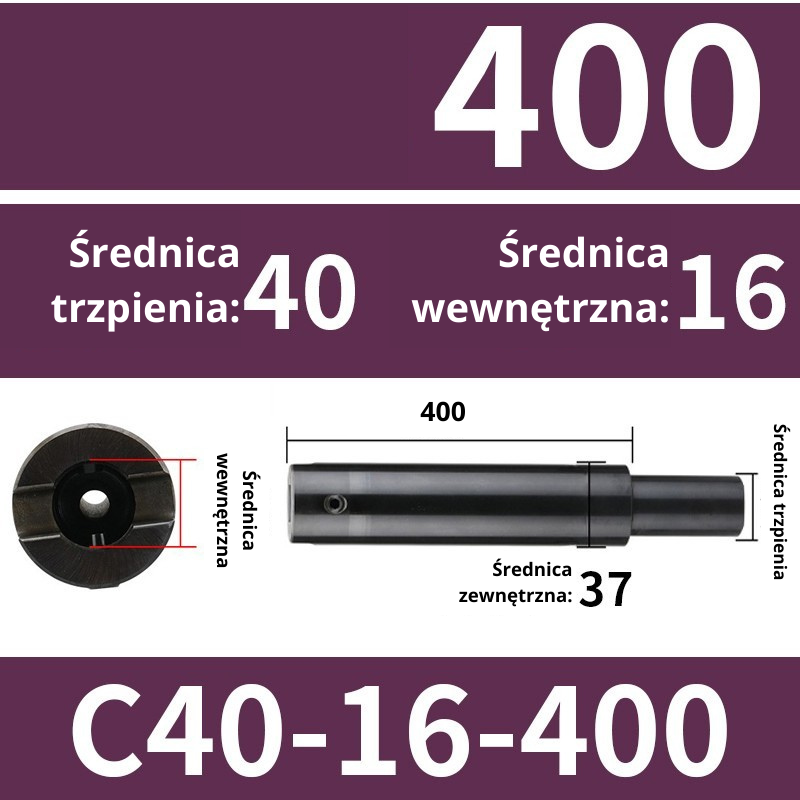

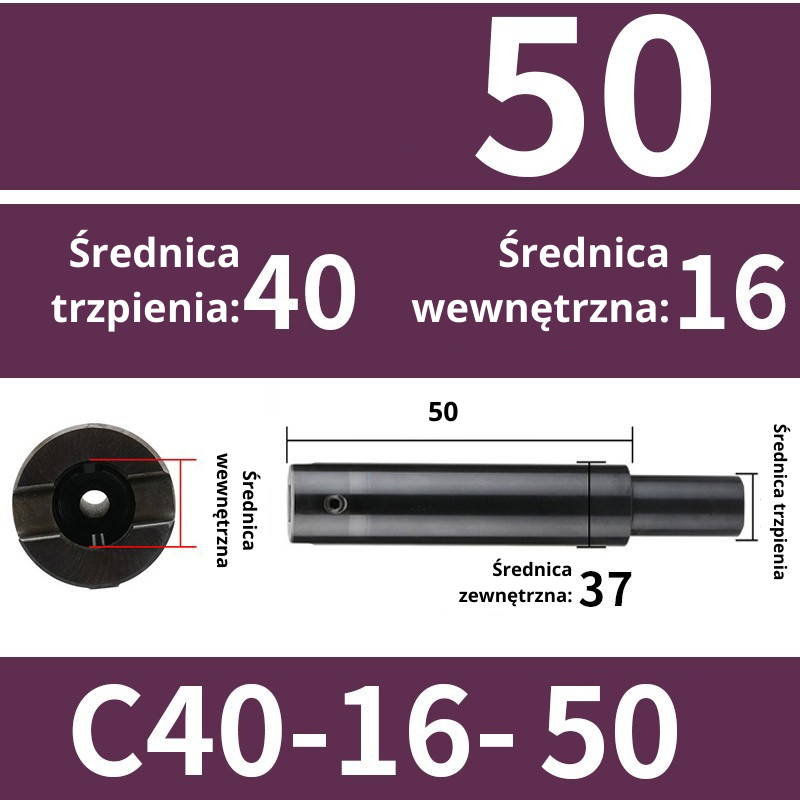

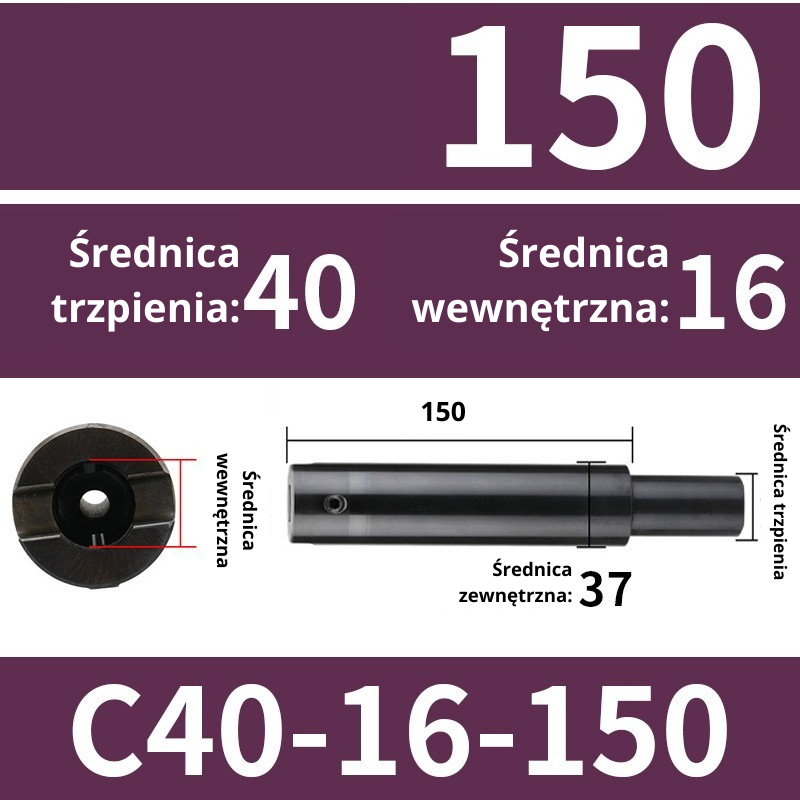

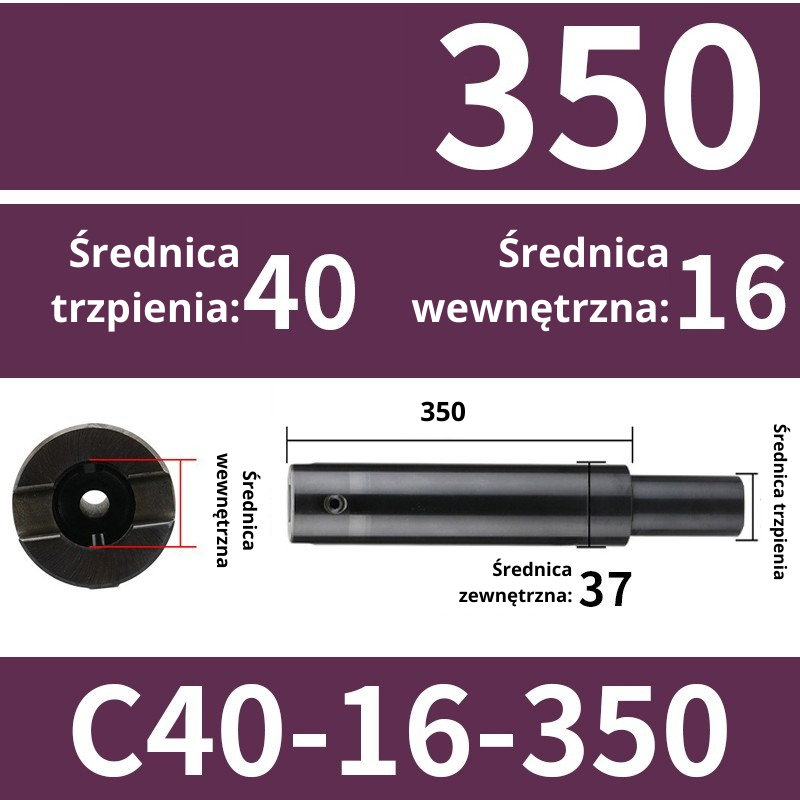

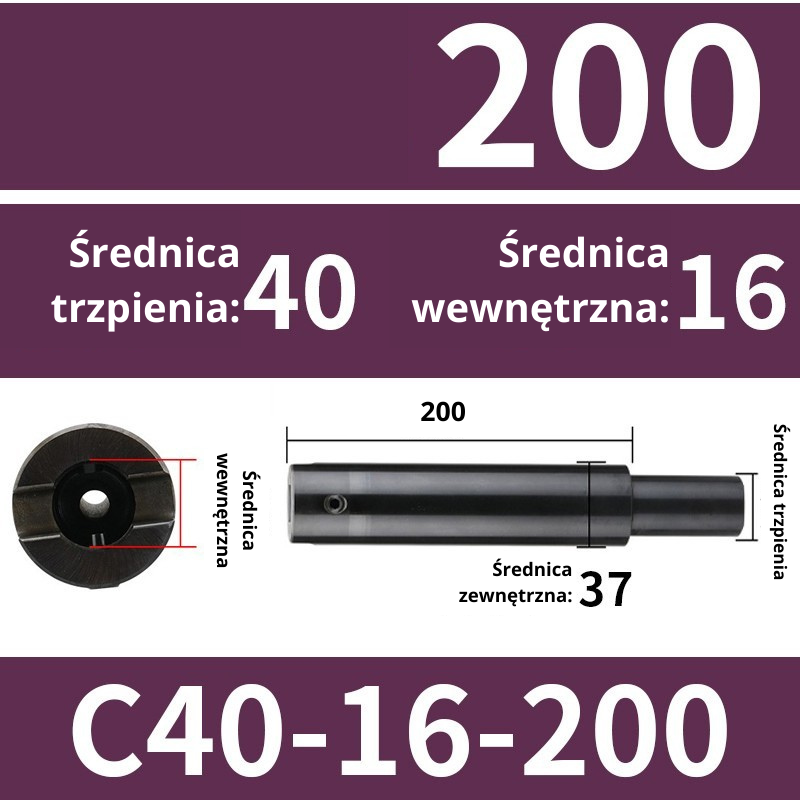

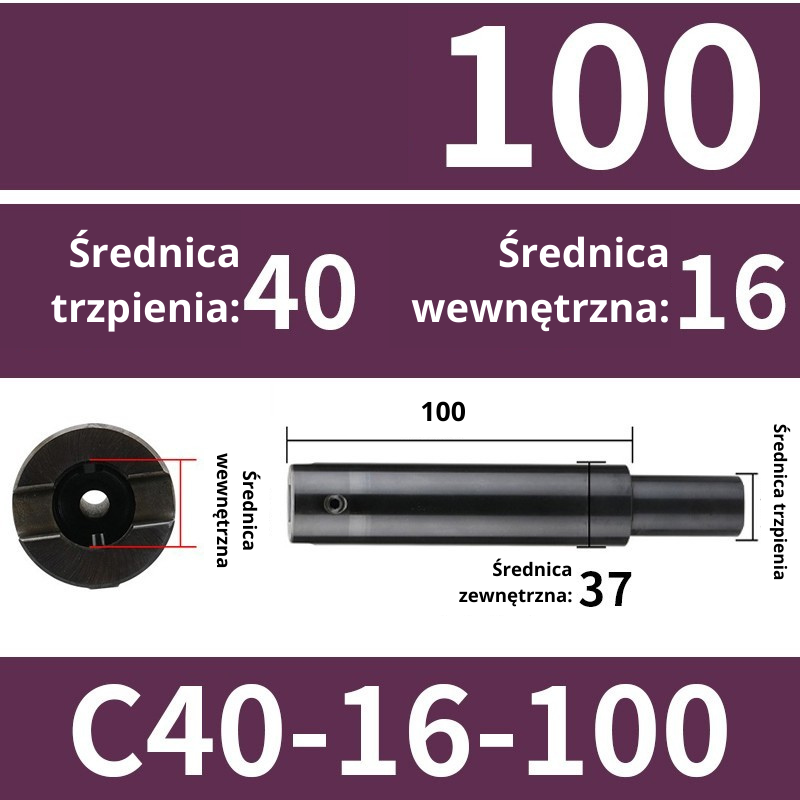

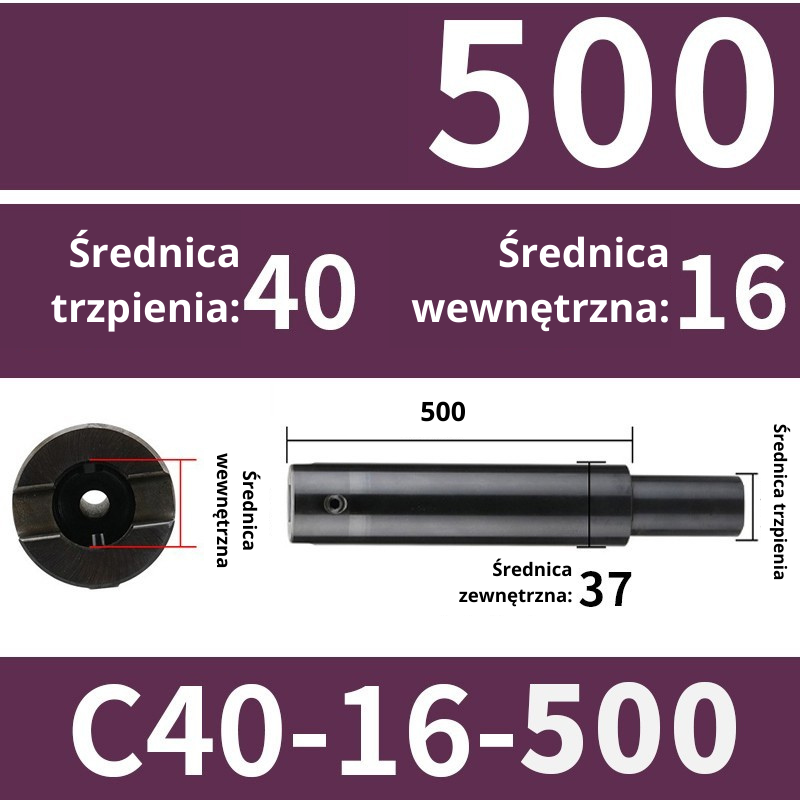

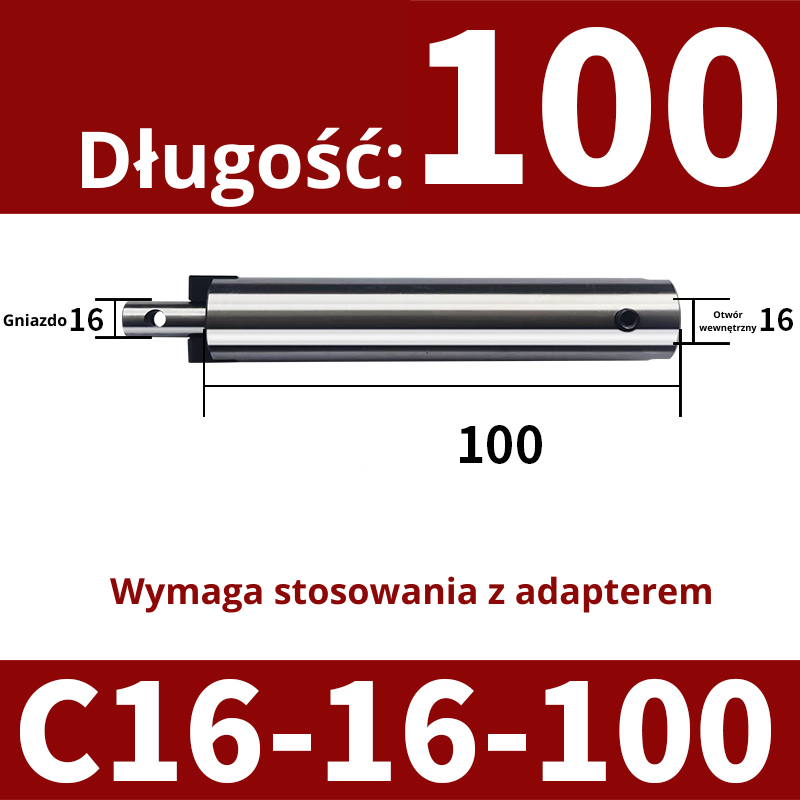

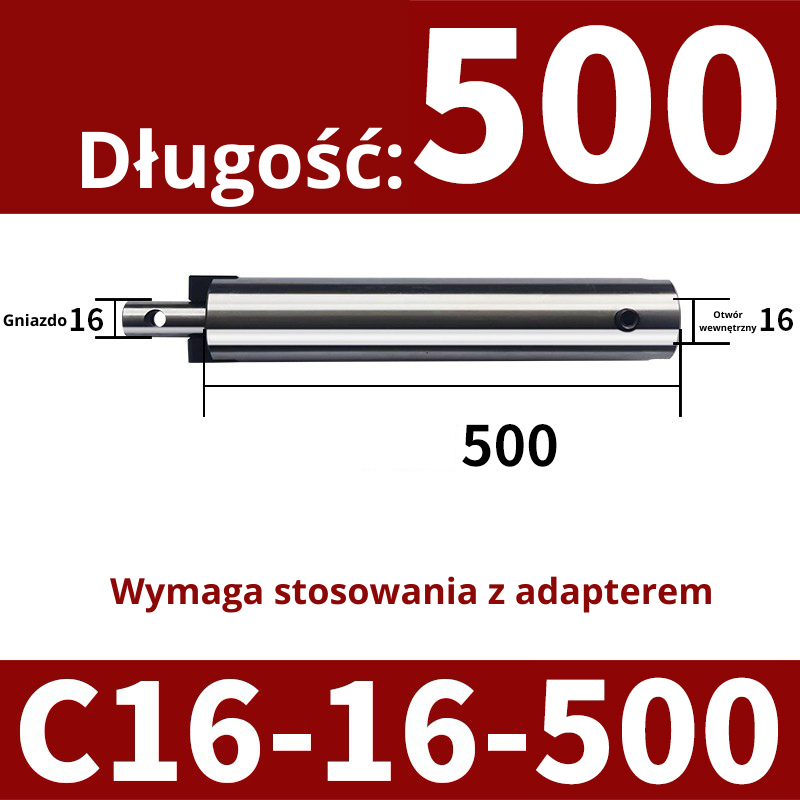

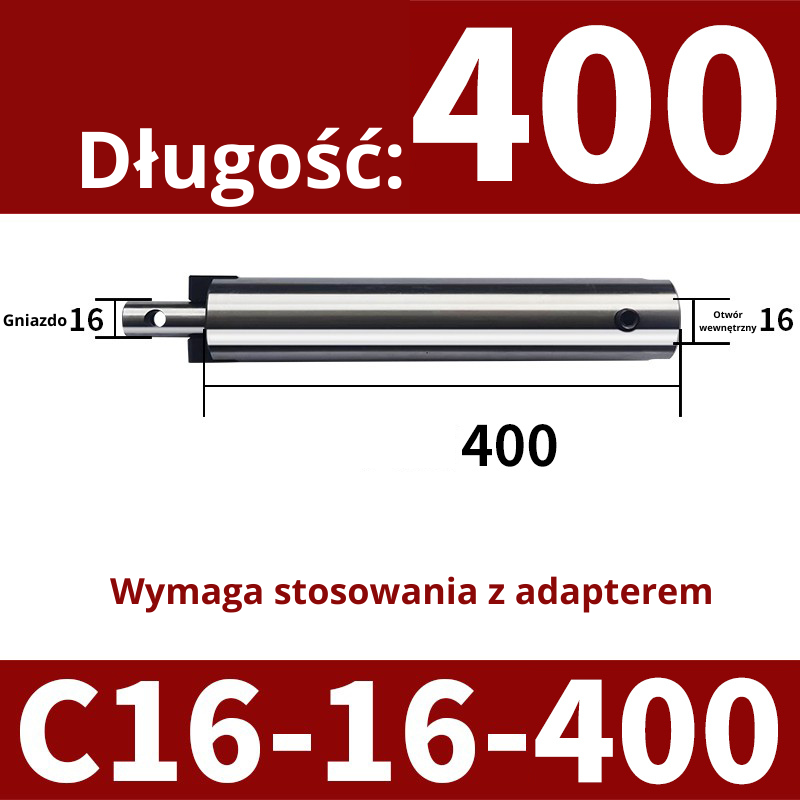

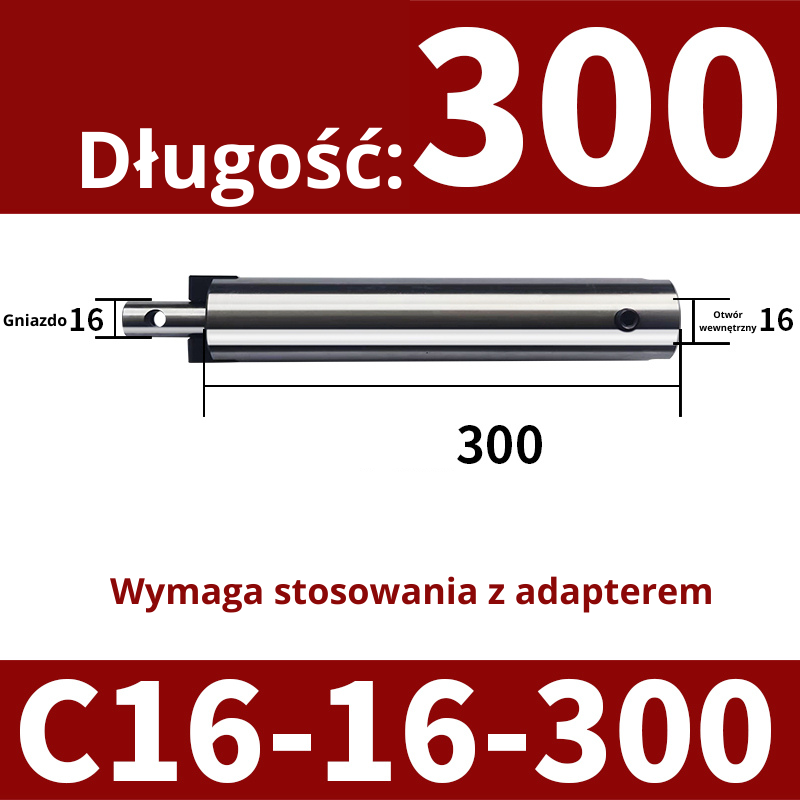

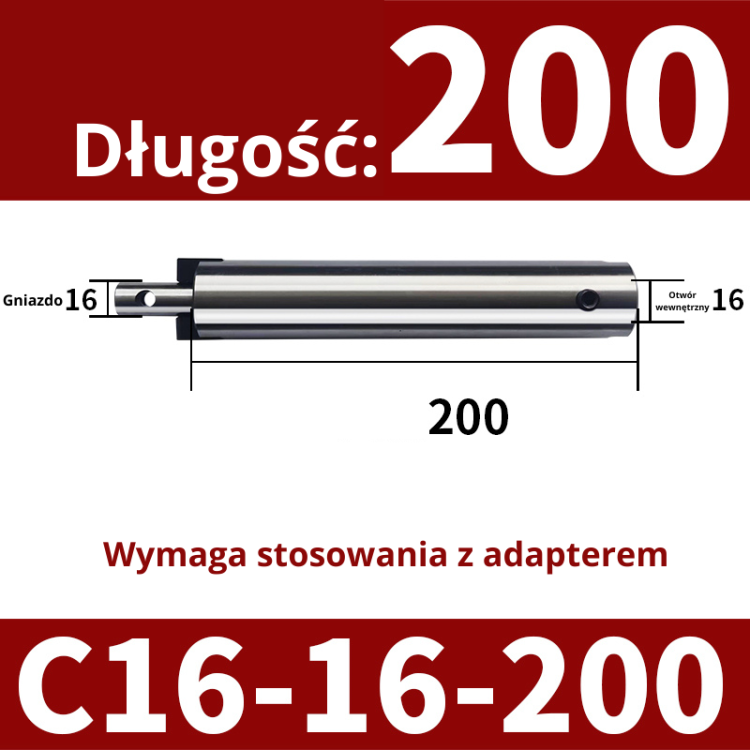

C40 / gniazdo 16 — standardowaØ40 mmØ16 mmØ37 mmKonstrukcja standardowa; dobierz do zgodnego mocowania głowicy

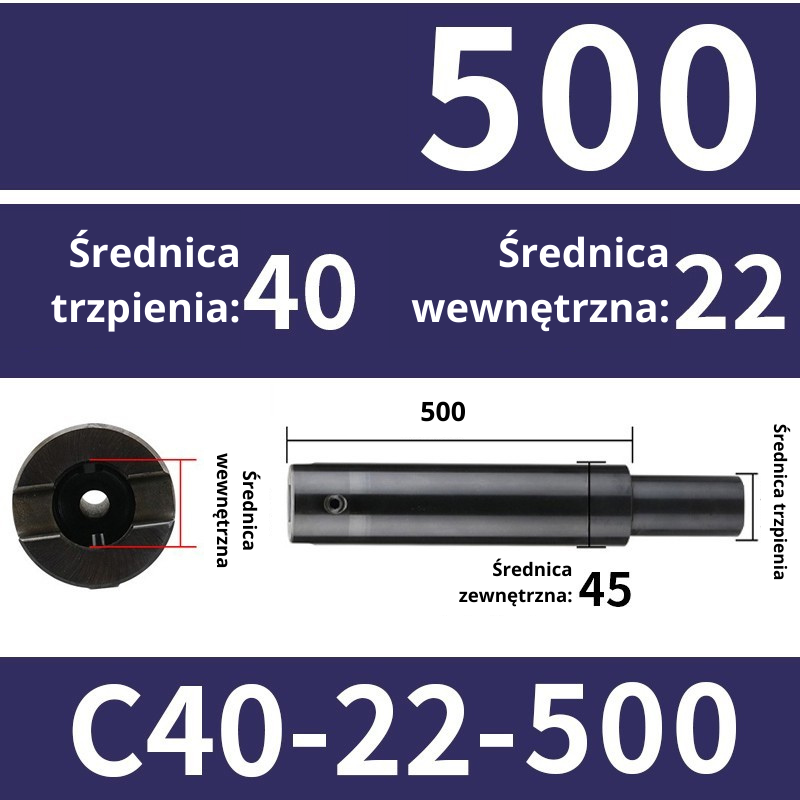

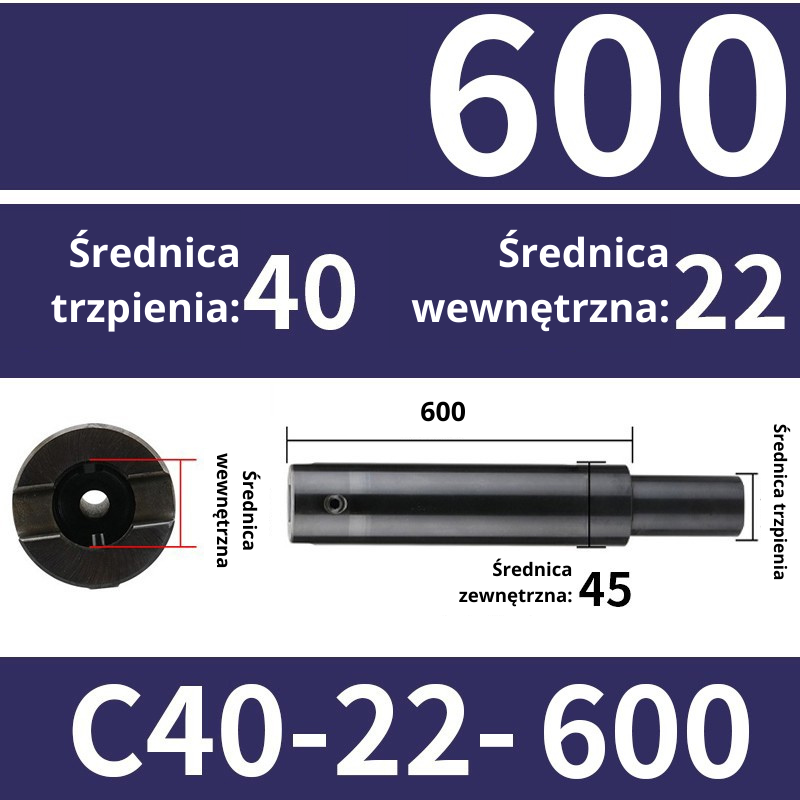

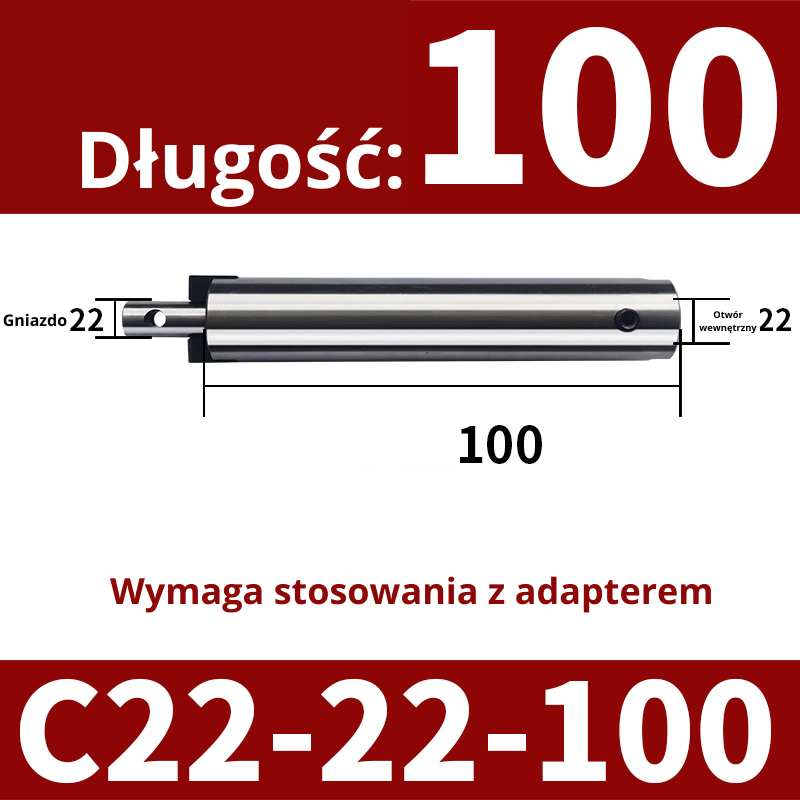

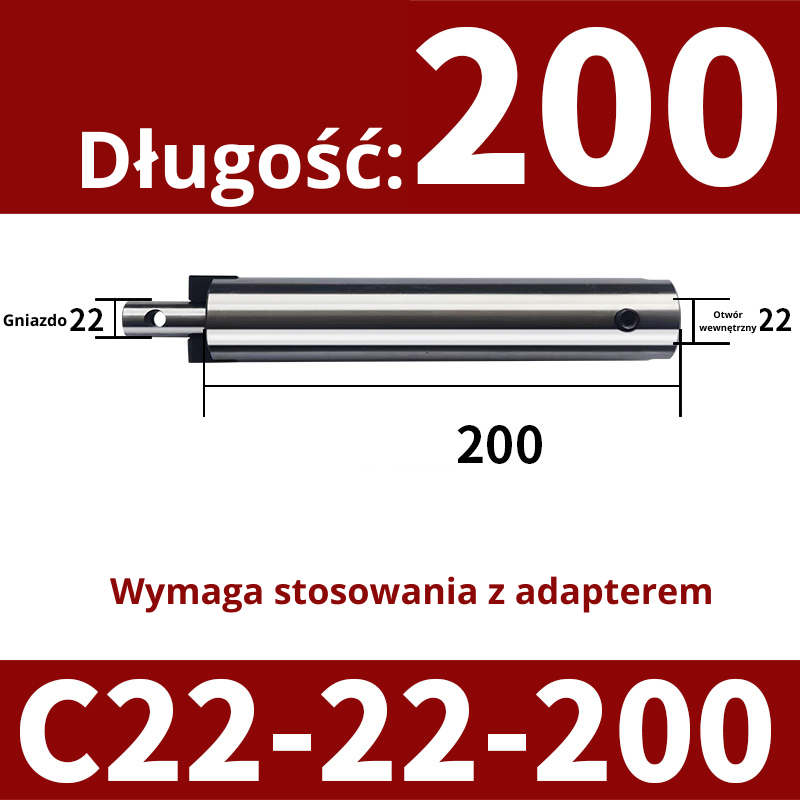

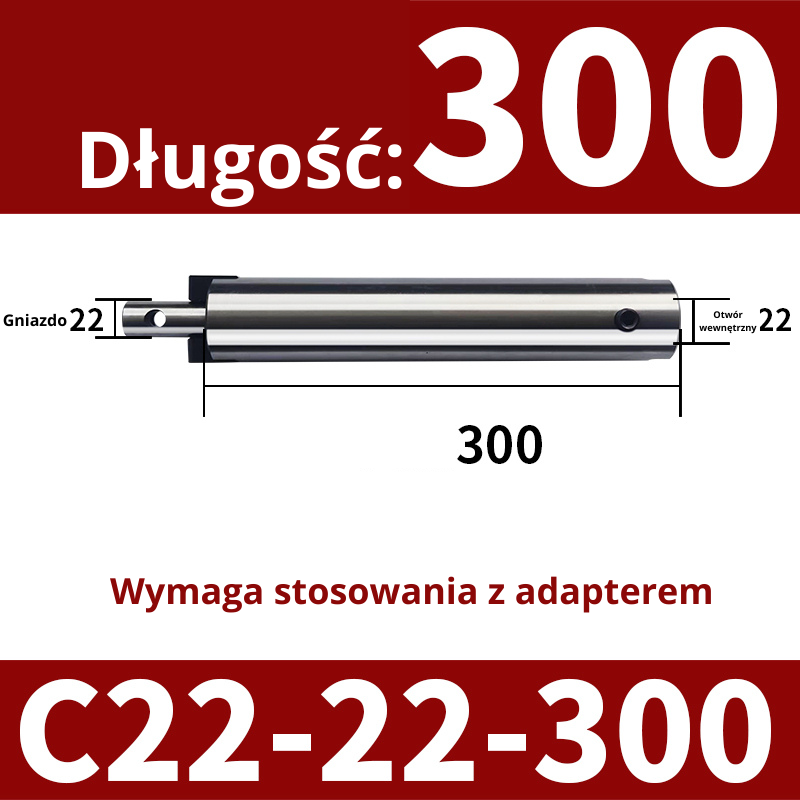

C40 / gniazdo 22 — standardowaØ40 mmØ22 mmØ45 mmDobierz do zgodnego mocowania głowicy

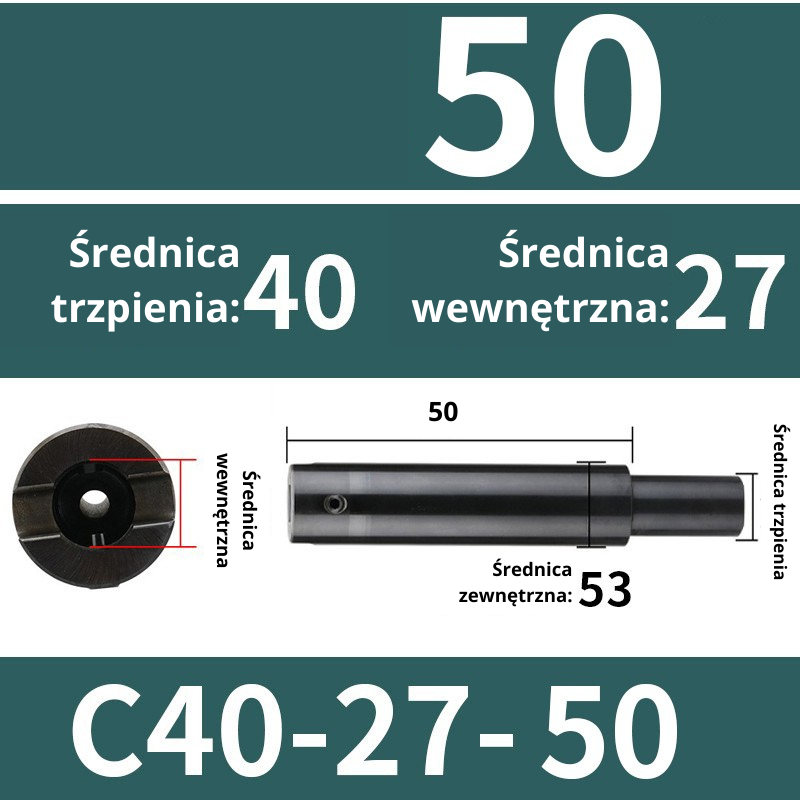

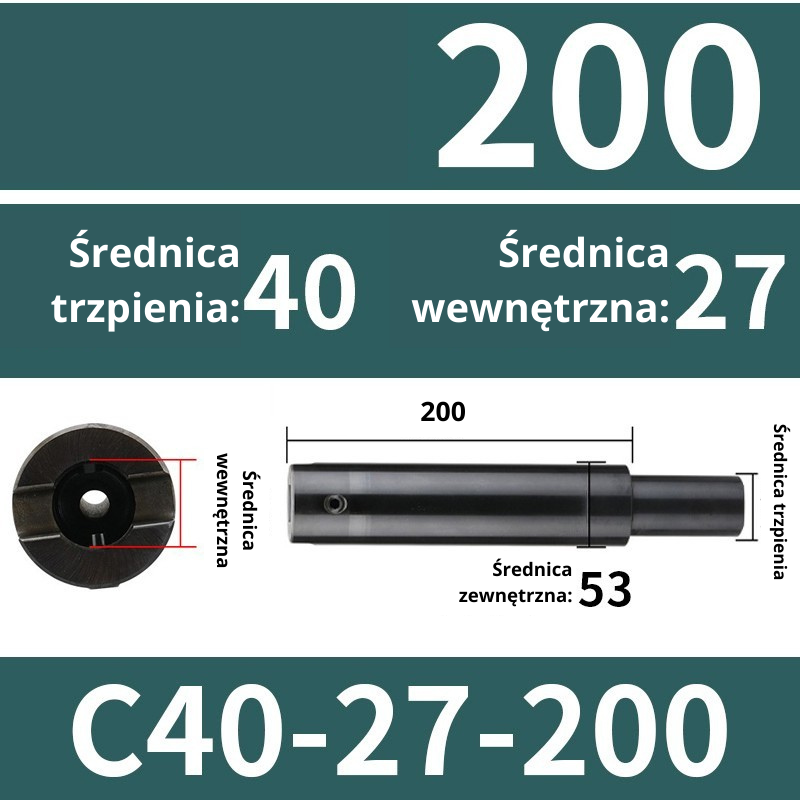

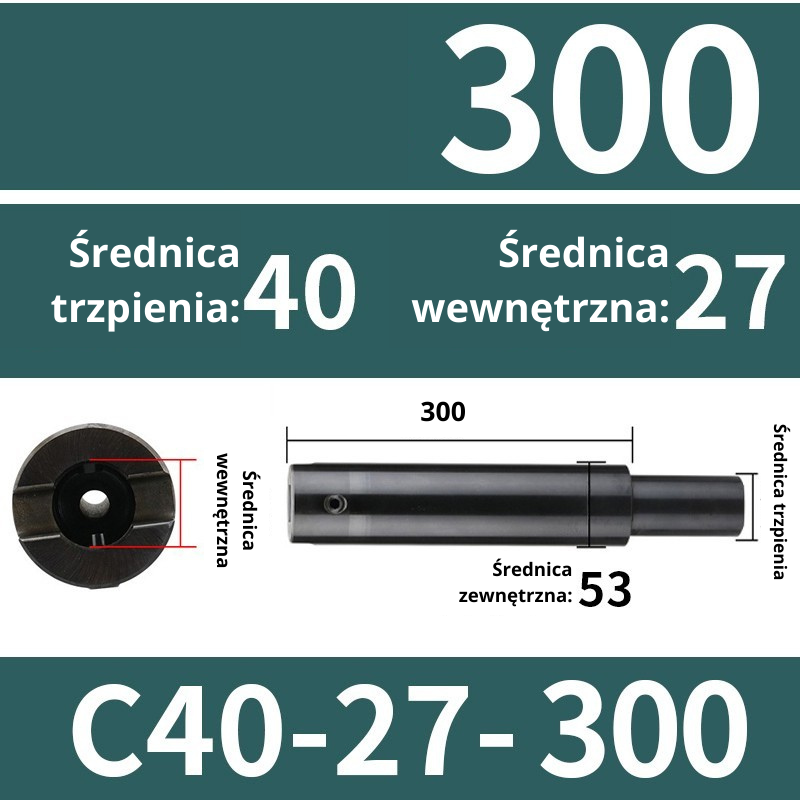

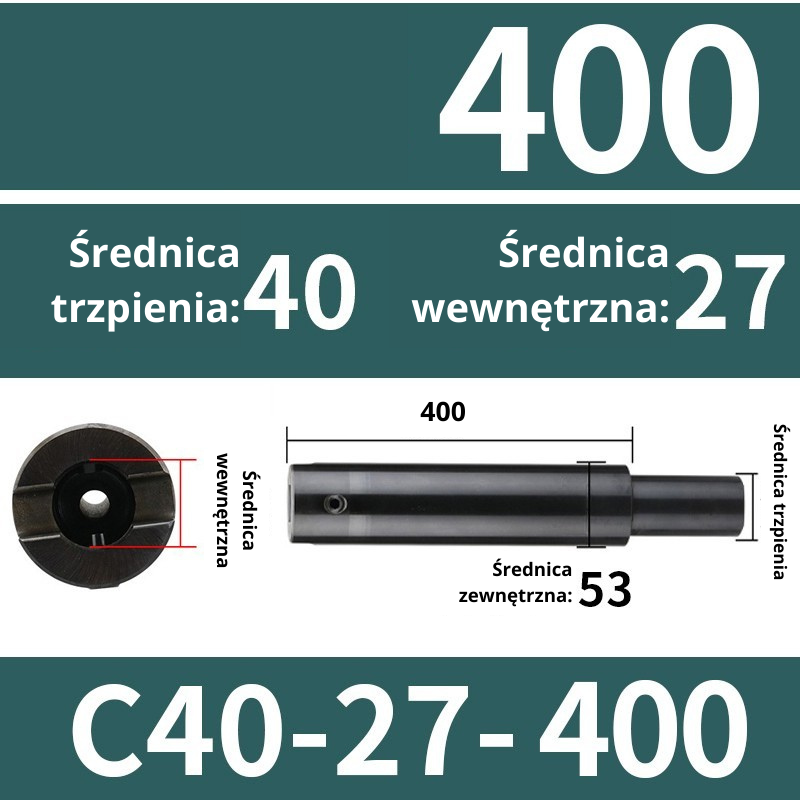

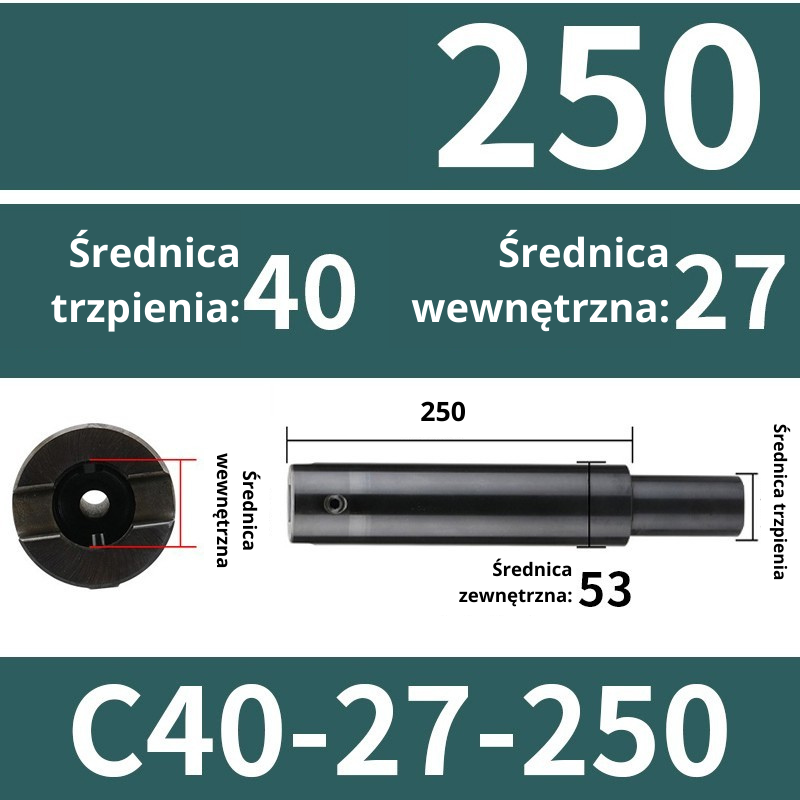

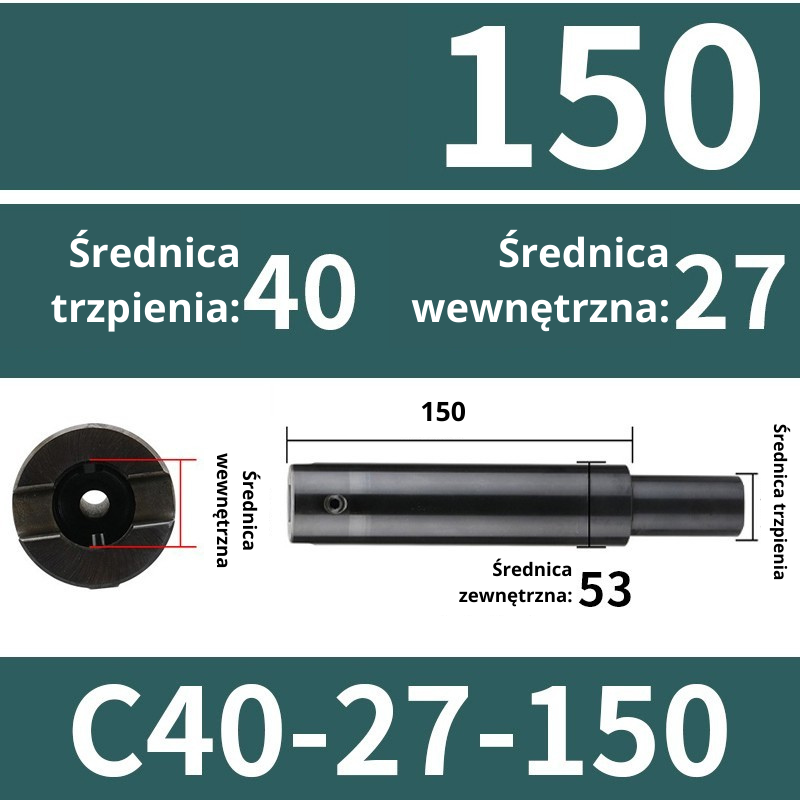

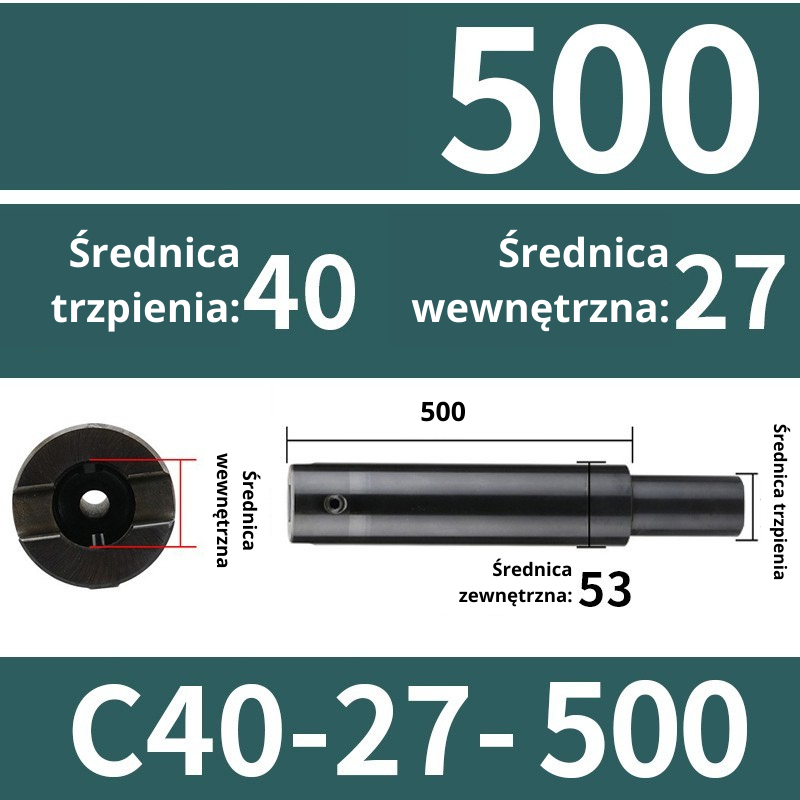

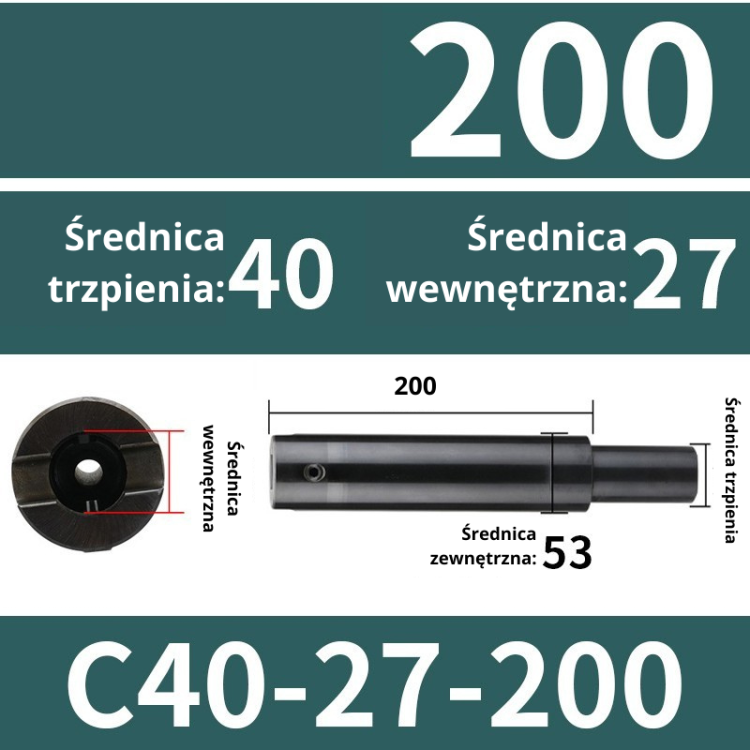

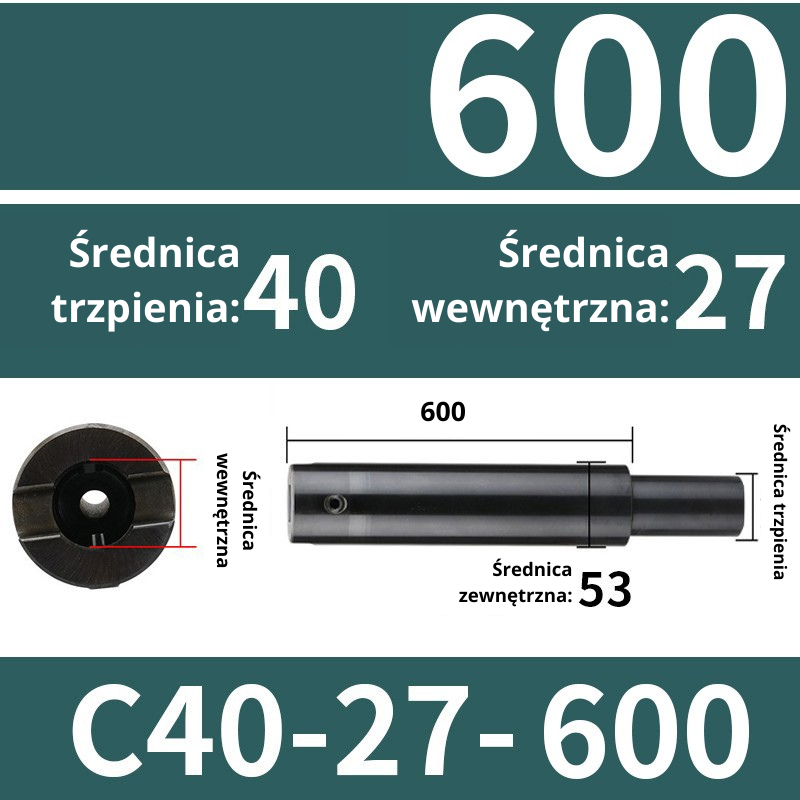

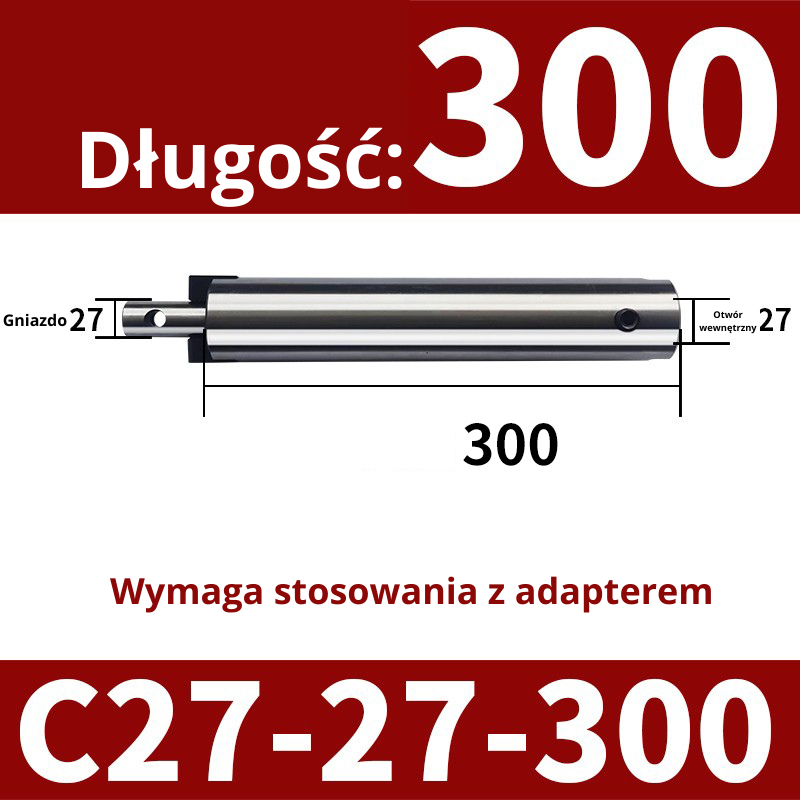

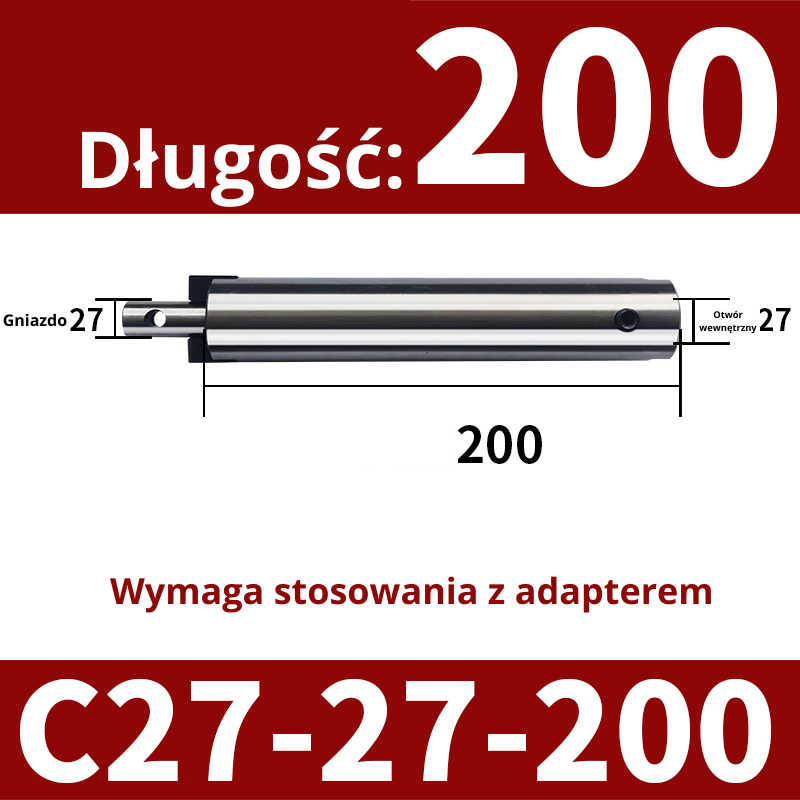

C40 / gniazdo 27 — standardowaØ40 mmØ27 mmØ53 mmDobierz do zgodnego mocowania głowicy

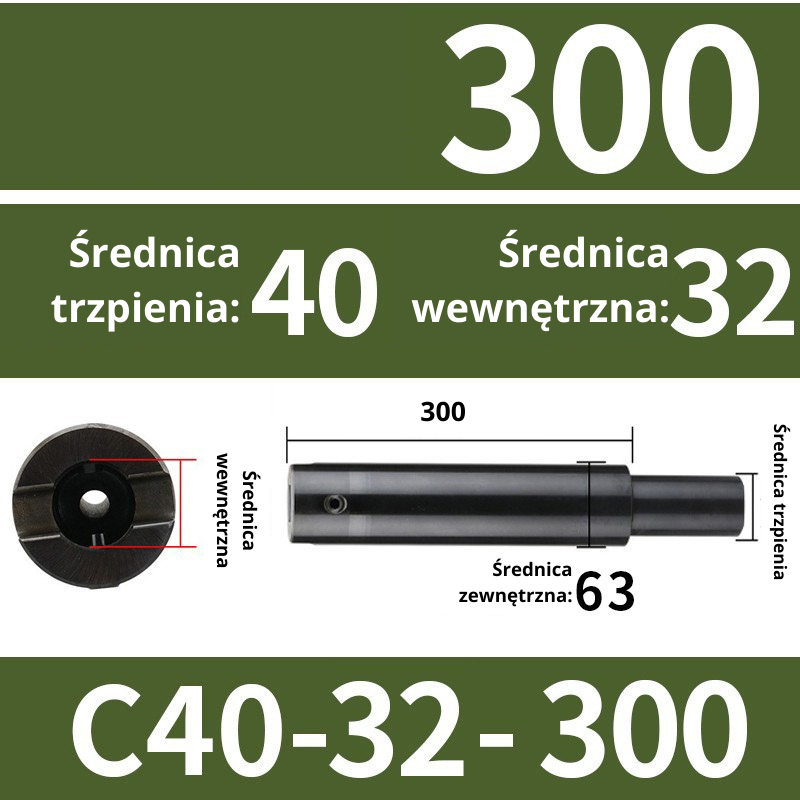

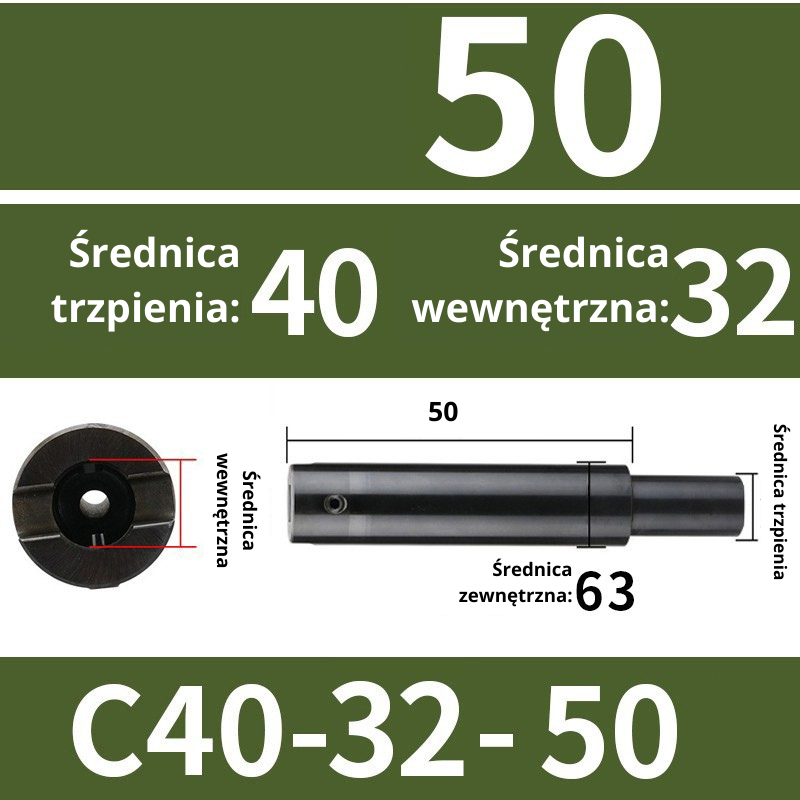

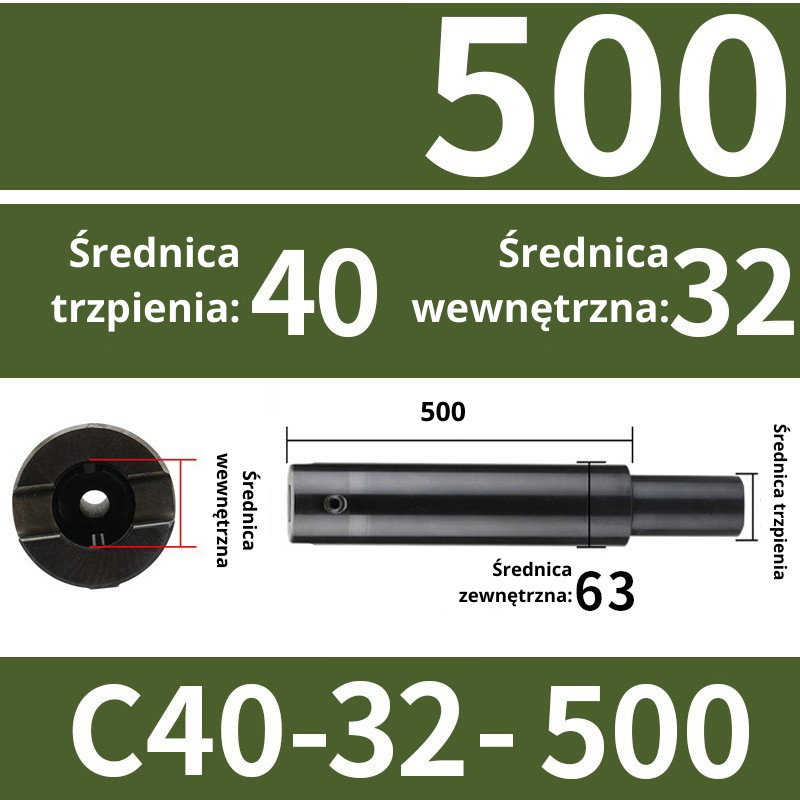

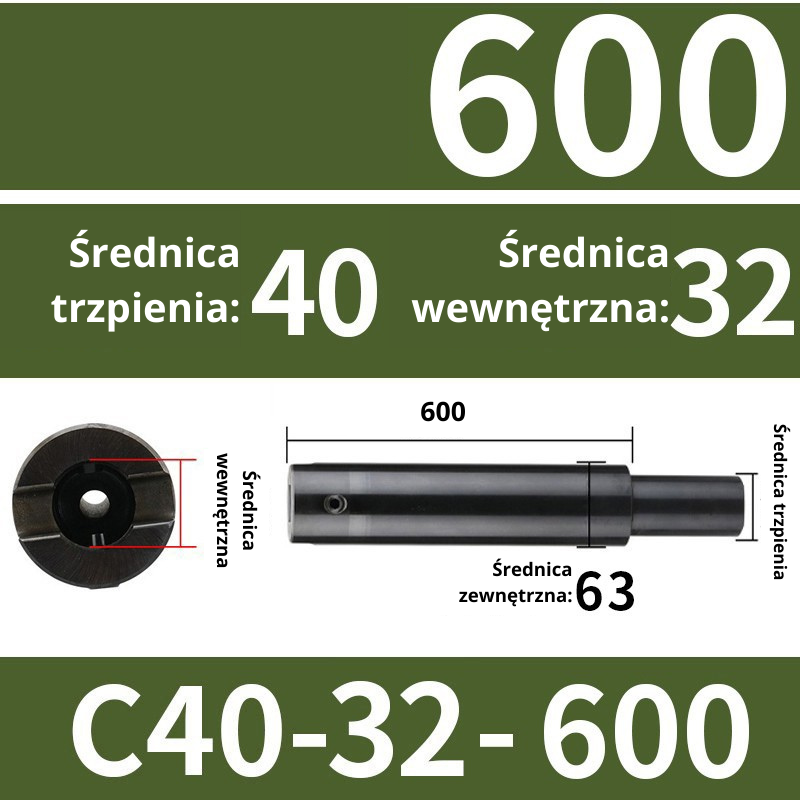

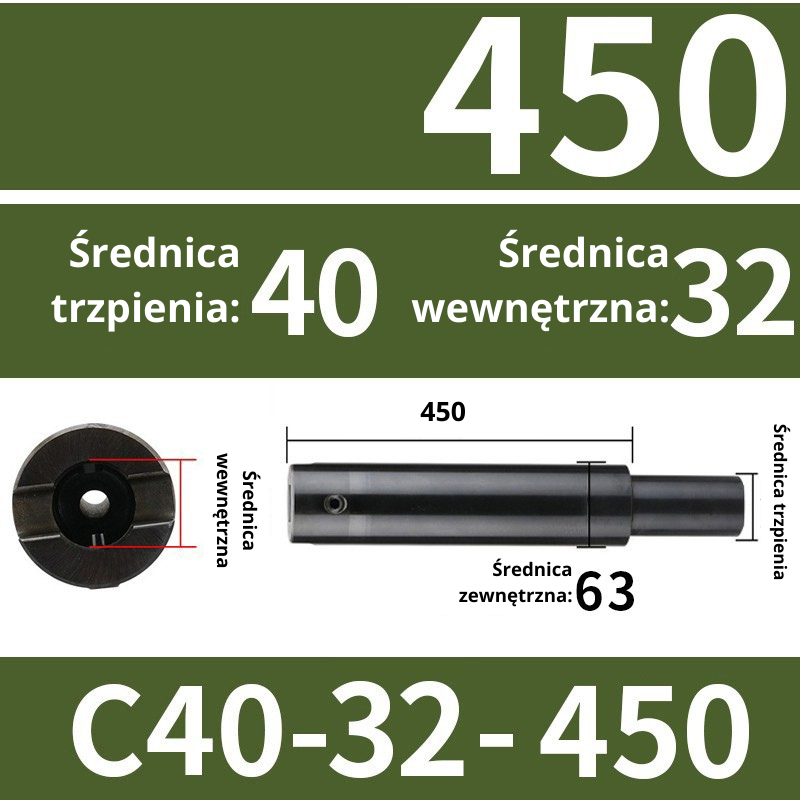

C40 / gniazdo 32 — standardowaØ40 mmØ32 mmØ63 mmDobierz do zgodnego mocowania głowicy

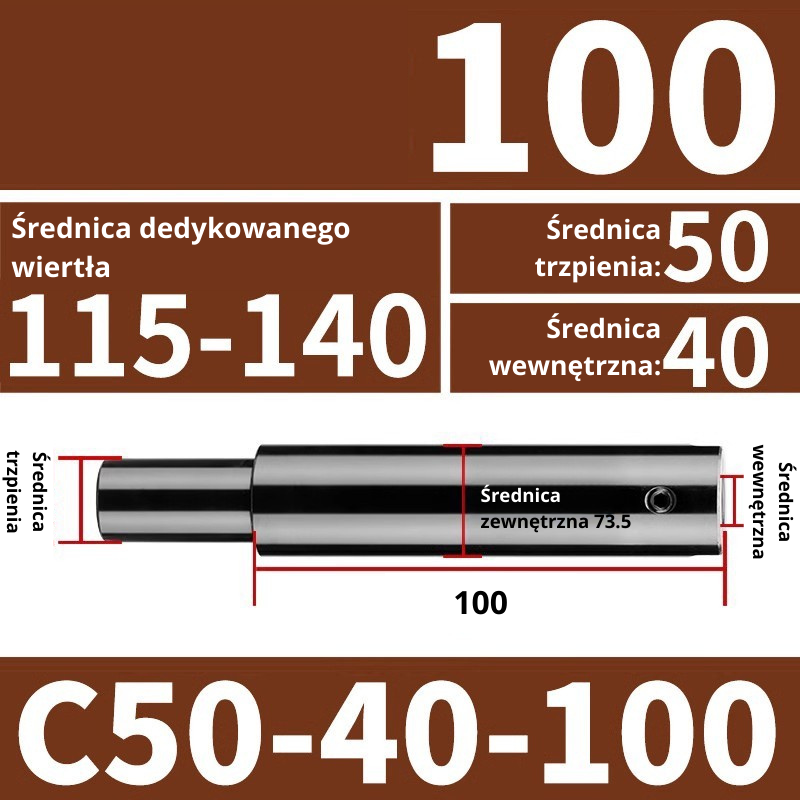

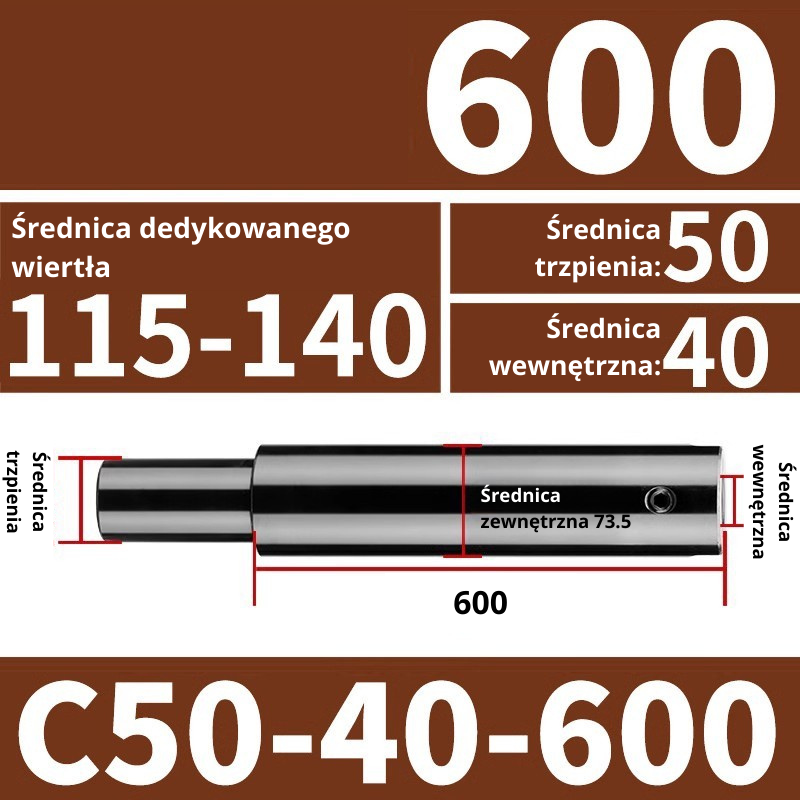

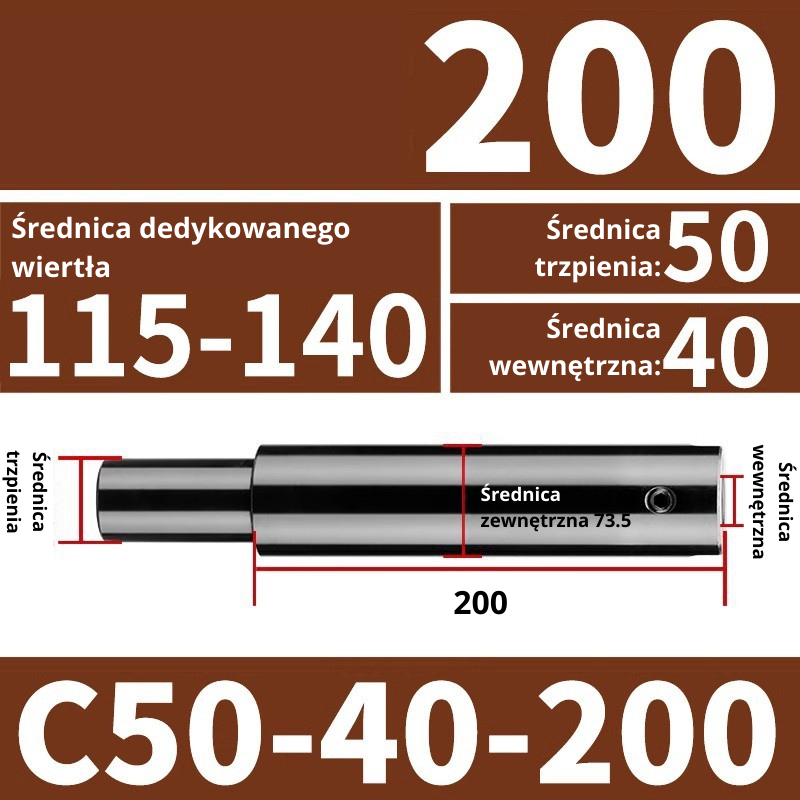

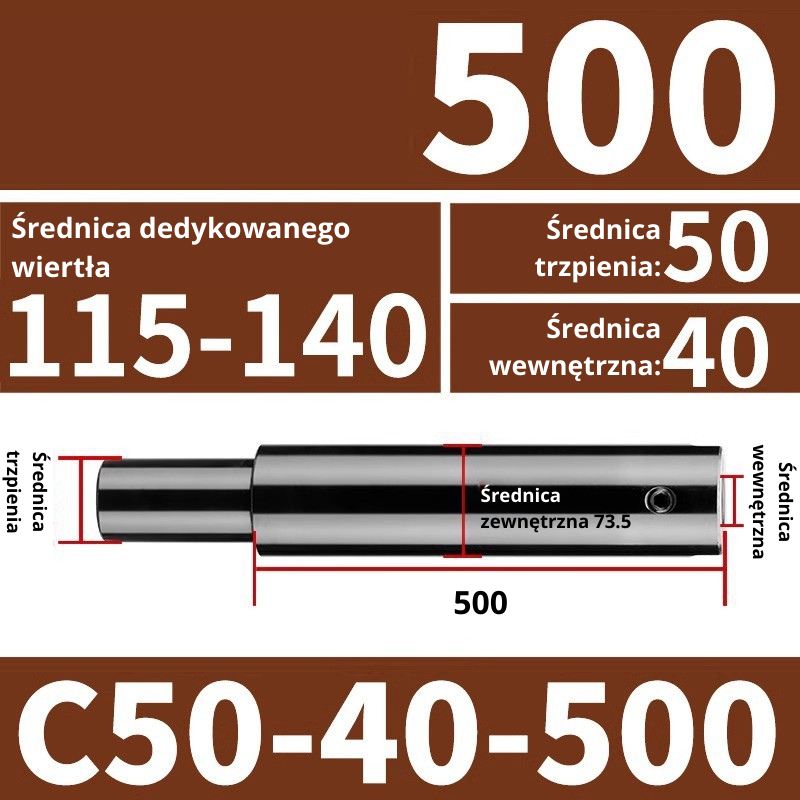

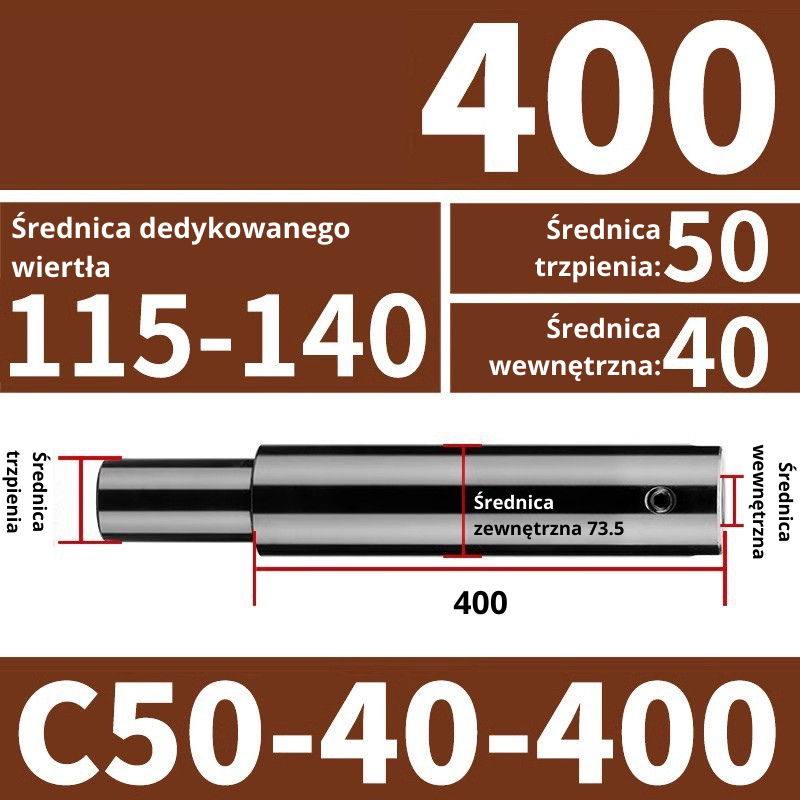

C50 / gniazdo 40 — standardowaØ50 mmØ40 mmØ73,5 mmDo głowic VMD Ø115–140 mm

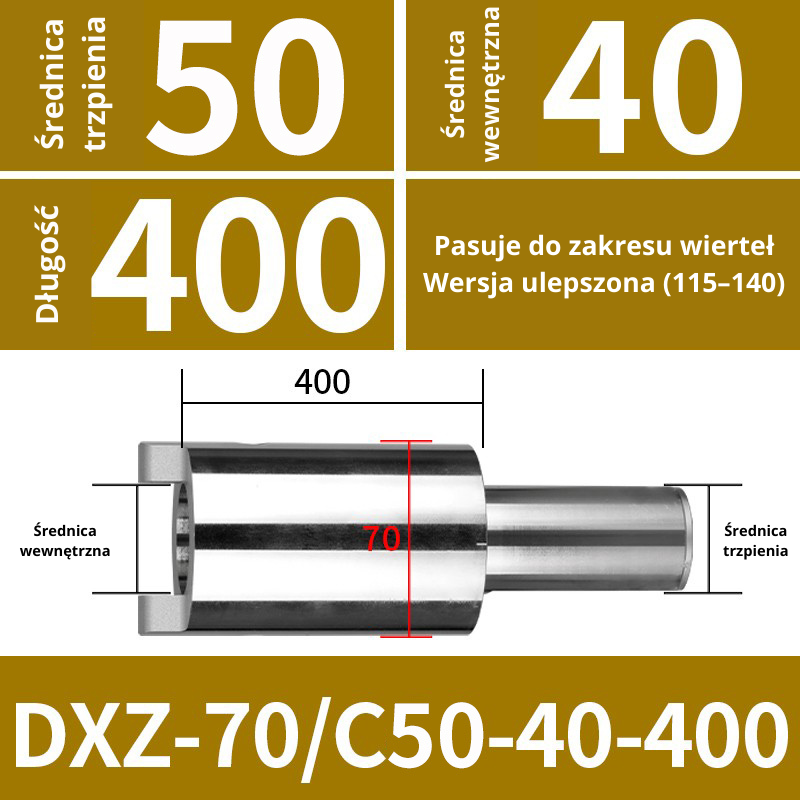

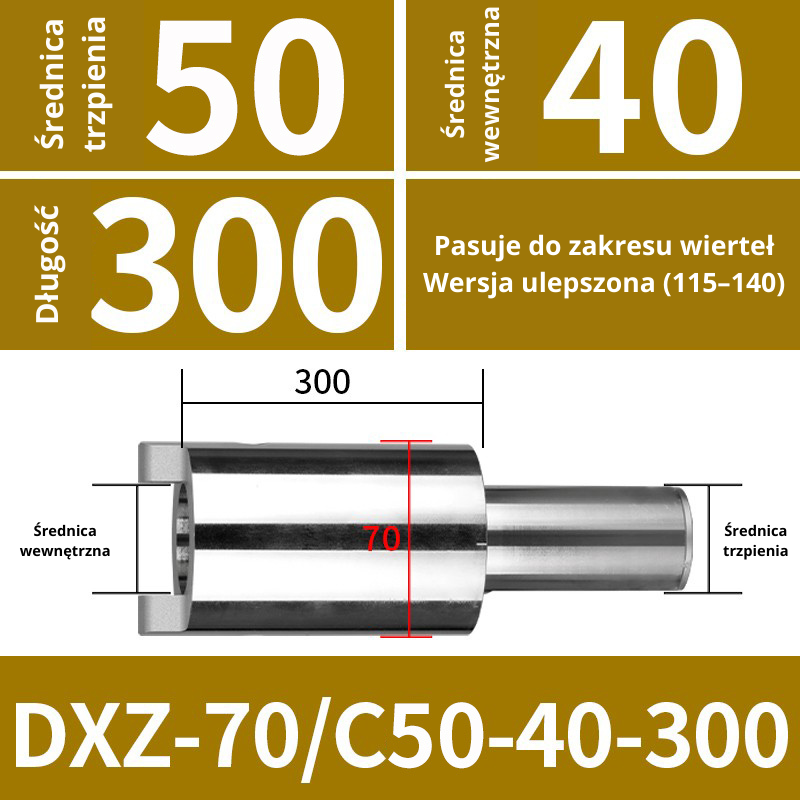

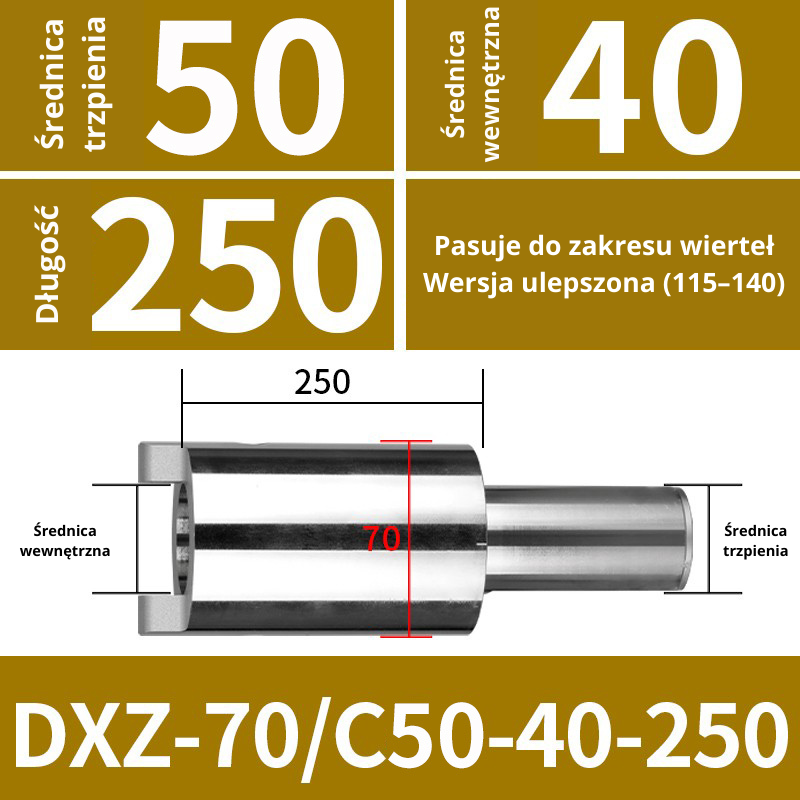

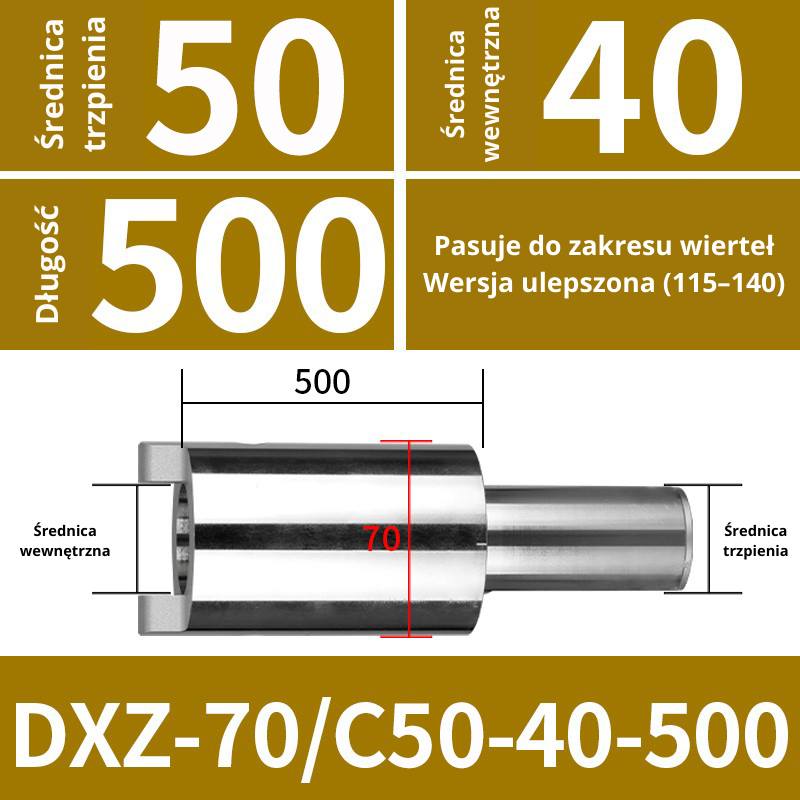

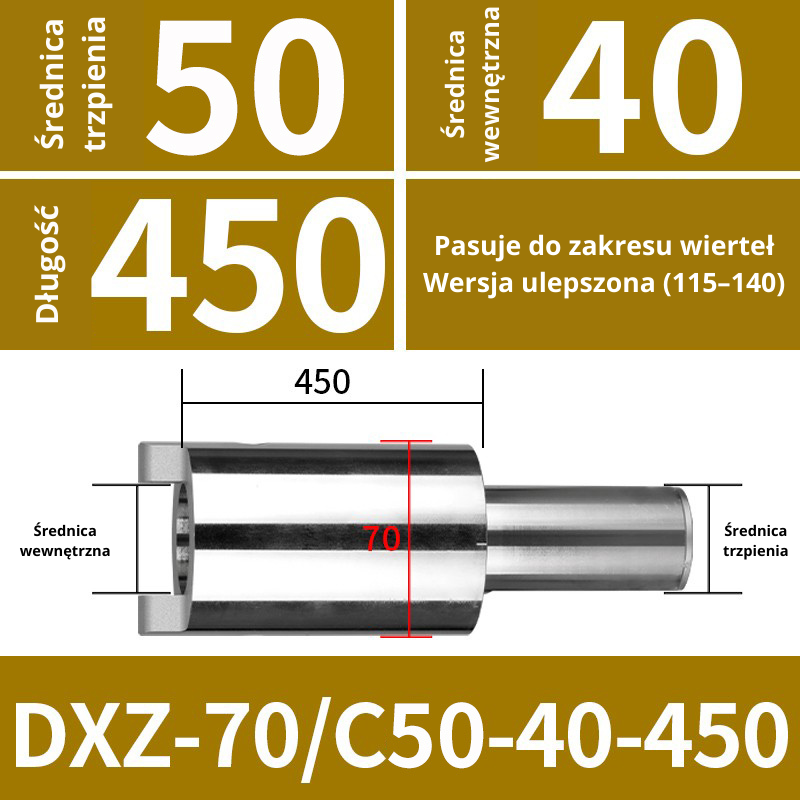

DXZ-70Ø50 mmØ40 mmØ70 mmWyłącznie do głowic VMD w wersji zmodernizowanej, Ø115–140 mm

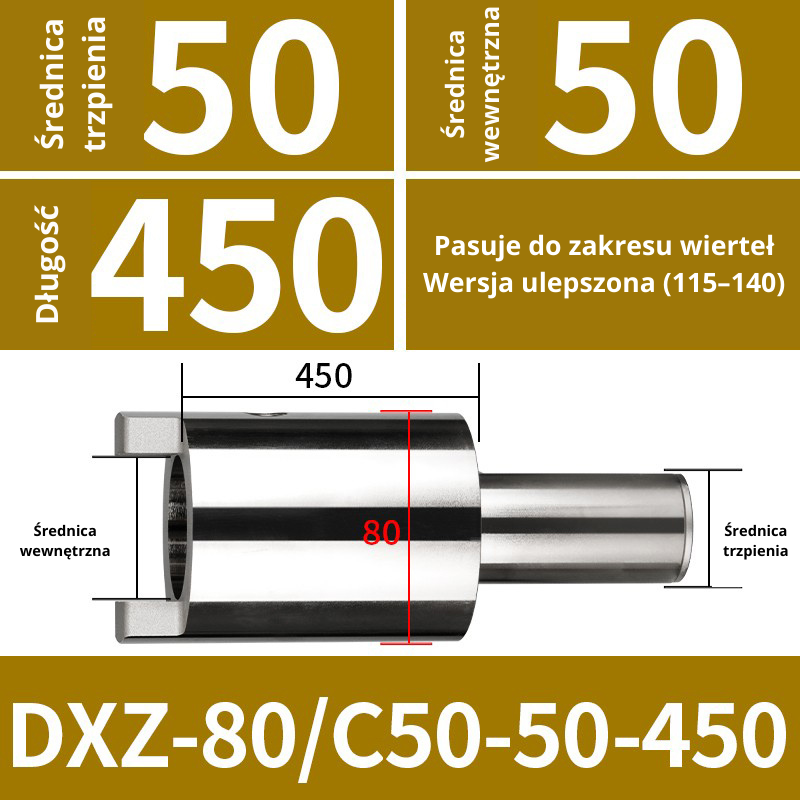

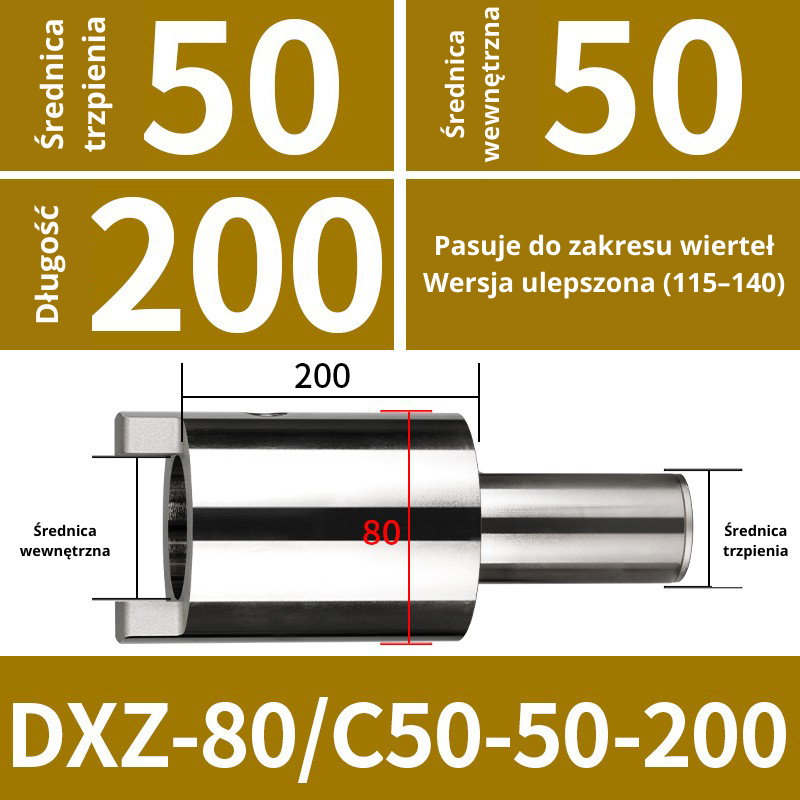

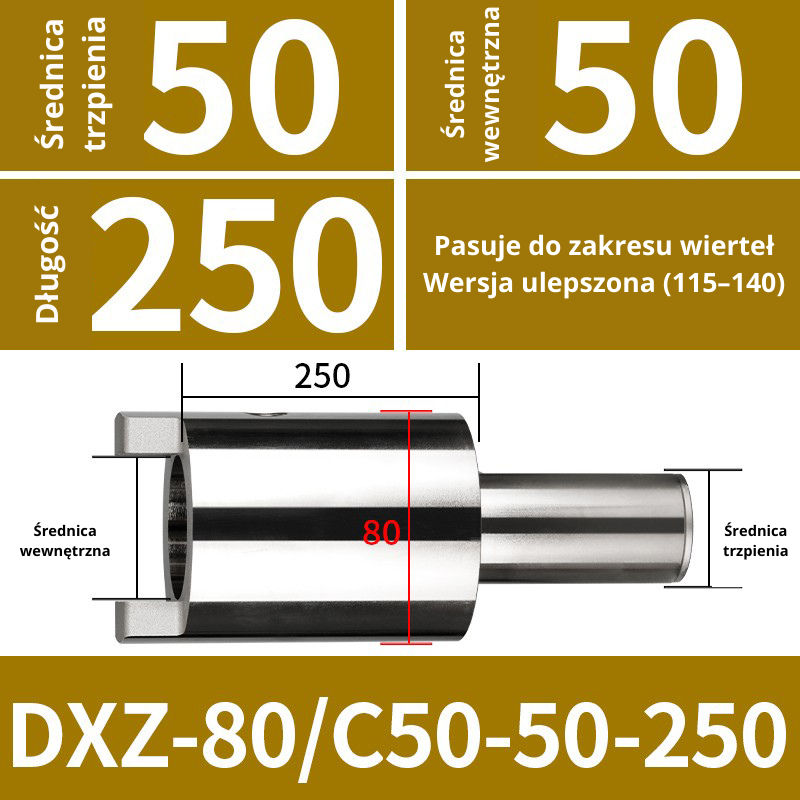

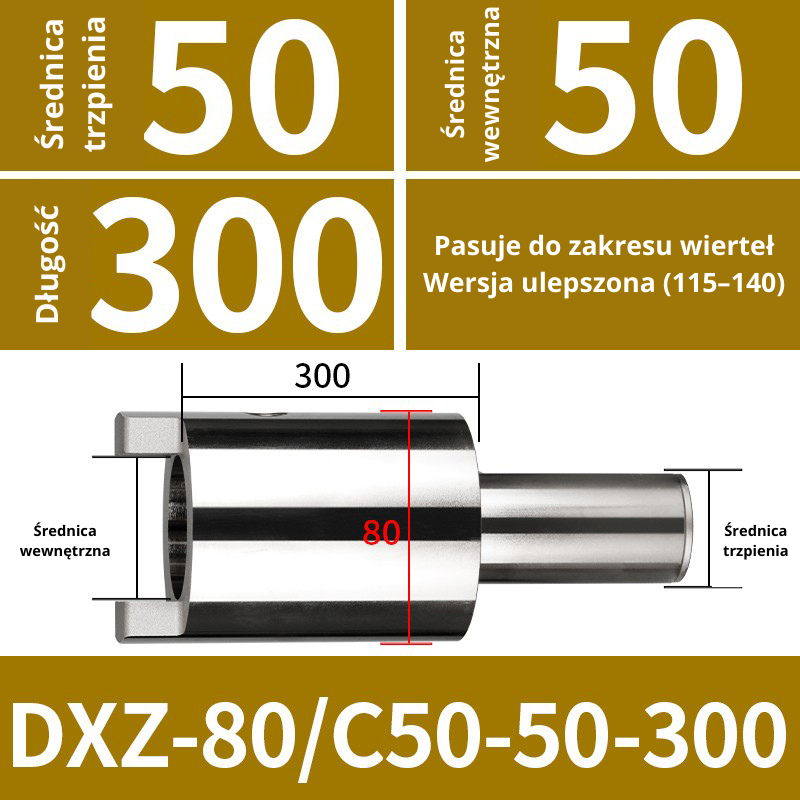

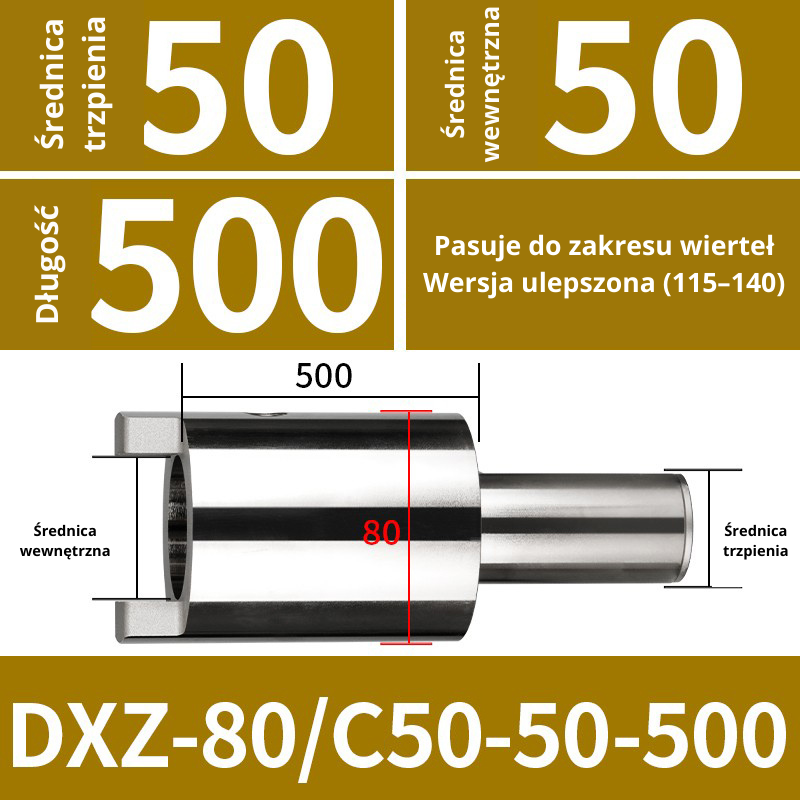

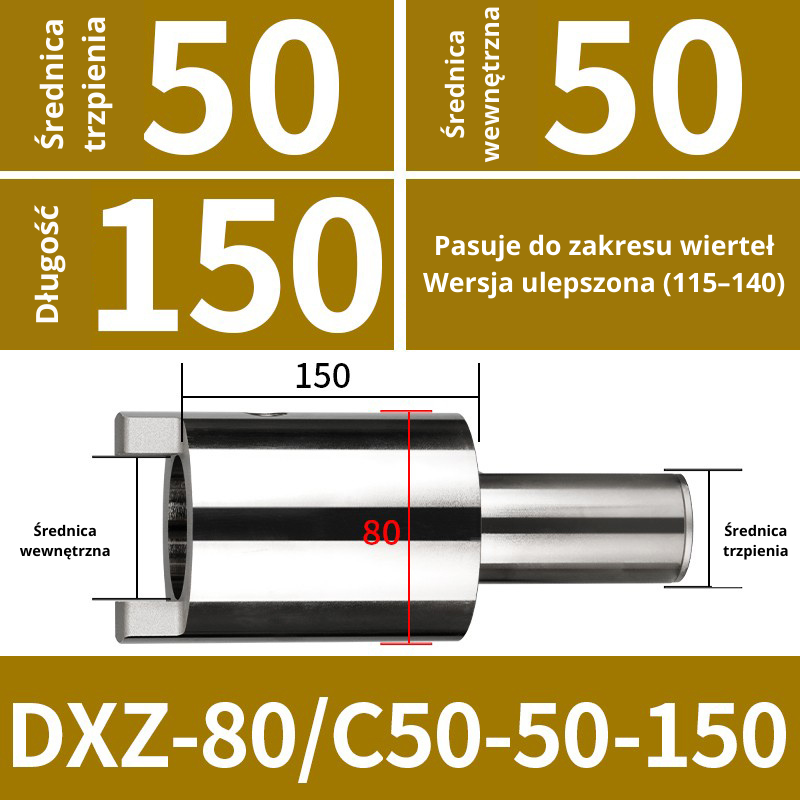

DXZ-80Ø50 mmØ50 mmØ80 mmWyłącznie do głowic VMD w wersji zmodernizowanej, Ø140–200 mm

Dla DXZ sprawdź zarówno rozmiar głowicy, jak i jej wersję zmodernizowaną. Dopasowanie nominalnych średnic do innej wersji nie potwierdza zgodności mechanicznej. Dostępne długości i wykonania wybierzesz w selektorze rozmiaru.

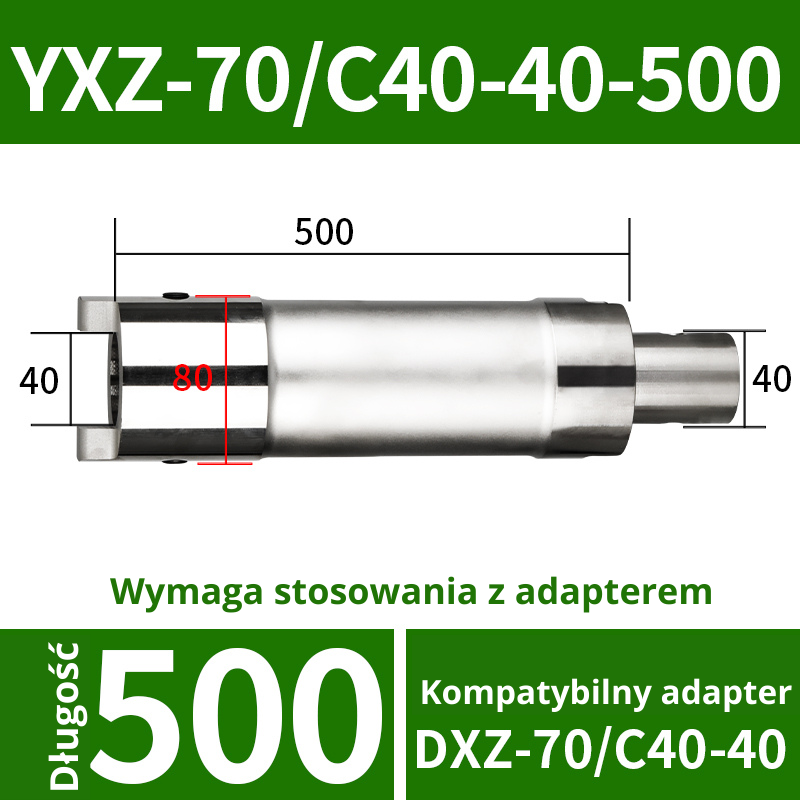

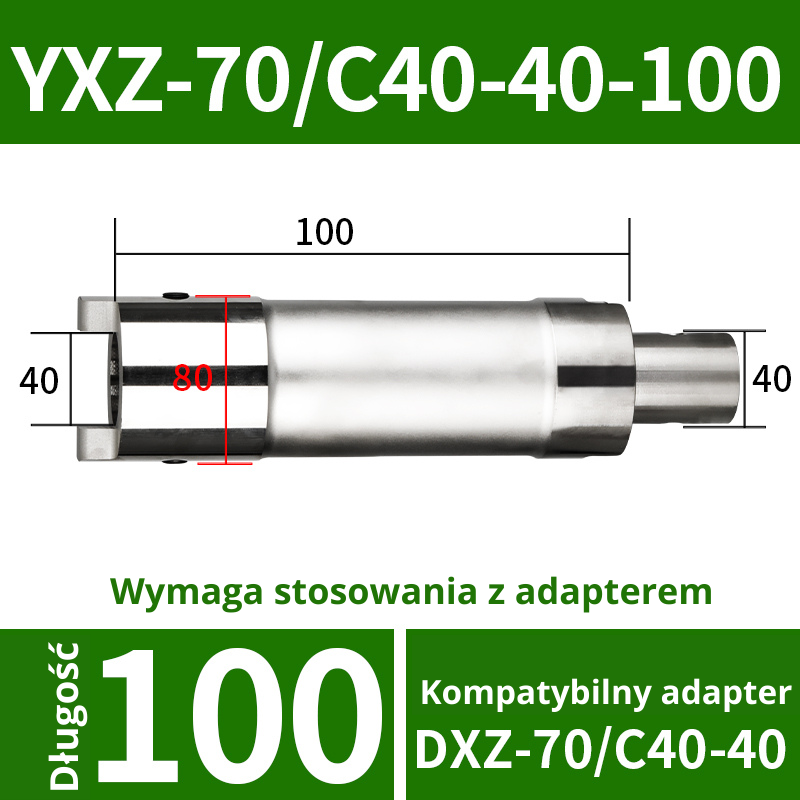

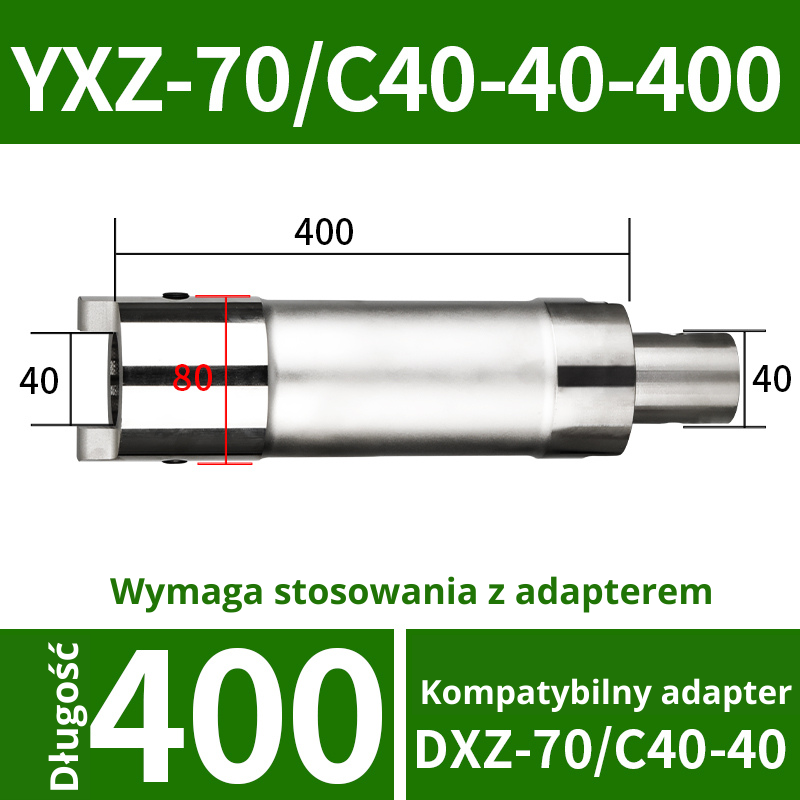

4. Przedłużacz YXZ-70

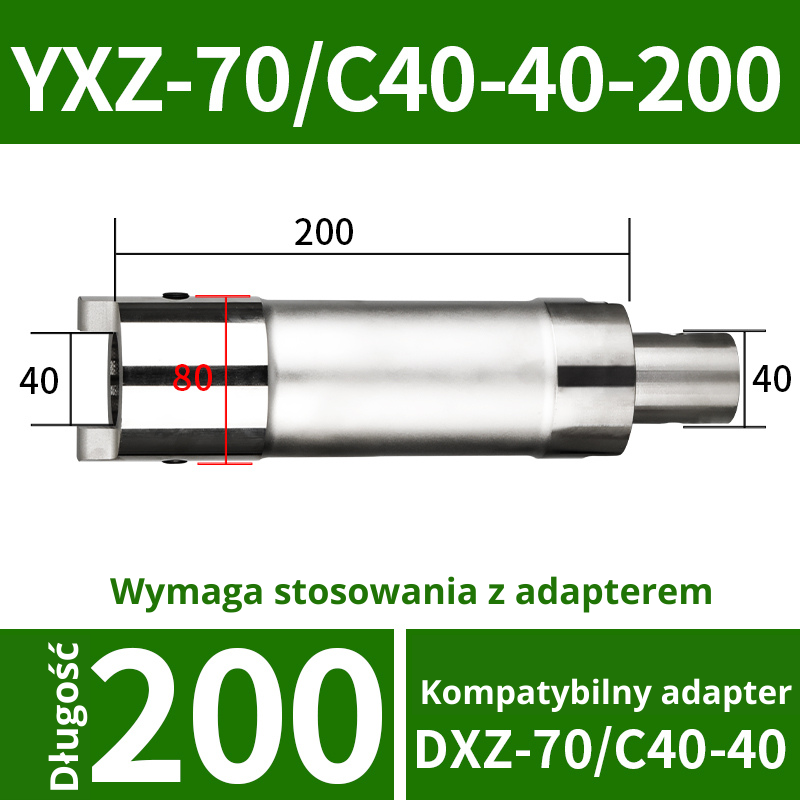

YXZ-70 ma chwyt Ø40 mm, gniazdo Ø40 mm i wskazaną na rysunku średnicę przedniej części korpusu Ø80 mm. Liczba 70 w nazwie rodziny nie jest średnicą tego odcinka. Długość L zależy od wybranego wariantu.

Przedłużacz wymaga odpowiedniego trzpienia mocującego. Przy doborze uwzględnij geometrię połączenia oraz średnice obu współpracujących części. Sama zgodność wartości Ø40 mm nie potwierdza dopasowania do każdego trzpienia tej średnicy.

5. Dobór właściwego wariantu

  • Ustal wersję głowicy. Rozróżnij wykonanie standardowe, z kołnierzem oraz zmodernizowane wymagające DXZ.
  • Porównaj gniazdo i chwyt. Gniazdo dobierasz do połączenia z głowicą lub właściwym elementem zestawu, a chwyt do mocowania po stronie maszyny.
  • Sprawdź zakres zgodności. Dla wersji z kołnierzem, C50 i DXZ uwzględnij przypisany im zakres średnic głowic.
  • Odczytaj długość L i korpus. Kieruj się podpisami rysunku wybranego wariantu. Dla YXZ-70 dobierz także odpowiedni trzpień mocujący.

6. Najczęstsze pytania

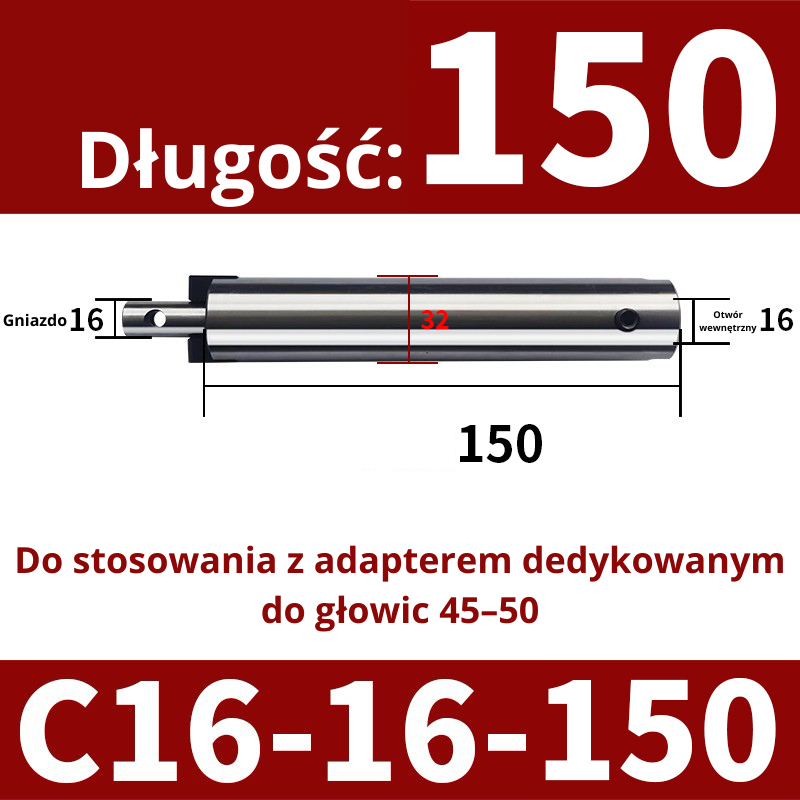

Czy dwa warianty z gniazdem Ø16 mm mają takie samo mocowanie?

Nie zawsze. Wersja C40 z kołnierzem jest przeznaczona wyłącznie do głowic Ø45–50 mm i różni się konstrukcją od wersji standardowej. Rozpoznaj wykonanie po zdjęciu i opisie karty, nie tylko po nominalnej średnicy gniazda.

Czy DXZ pasuje do każdej głowicy VMD o podanej średnicy?

DXZ-70 i DXZ-80 są przeznaczone do głowic w wersji zmodernizowanej, w zakresach wskazanych w tabeli. Wersja głowicy jest częścią doboru.

Czy można odczytać długość całkowitą ze zdjęcia?

Nie. Fotografie są poglądowe. Wartość L odczytaj z karty wybranego wariantu, a zakres wskazany na ilustracji sprawdź po końcach linii wymiarowej. Do oceny długości całego zestawu potrzebne są wymiary jego współpracujących elementów.

Czy YXZ-70 można traktować jako samodzielny trzpień?

To przedłużacz wymagający odpowiedniego trzpienia mocującego. Wybierz oba elementy na podstawie zgodnego połączenia montażowego.
