Głowica frezarska MFWN na płytki WNMU0806, chwyt nasadzany, 90 stopni, bez/z chłodzeniem

Nasadzana głowica frezarska MFWN do obróbki zgrubnej, frezowania powierzchni płaskich, stopni i powierzchni bocznych. Korpus współpracuje z wymiennymi płytkami z rodziny WNMU0806. Kąt przystawienia wynosi 90°. Średnicę skrawania, liczbę gniazd i wykonanie chłodzenia dobiera się przez wybór wariantu produktu.

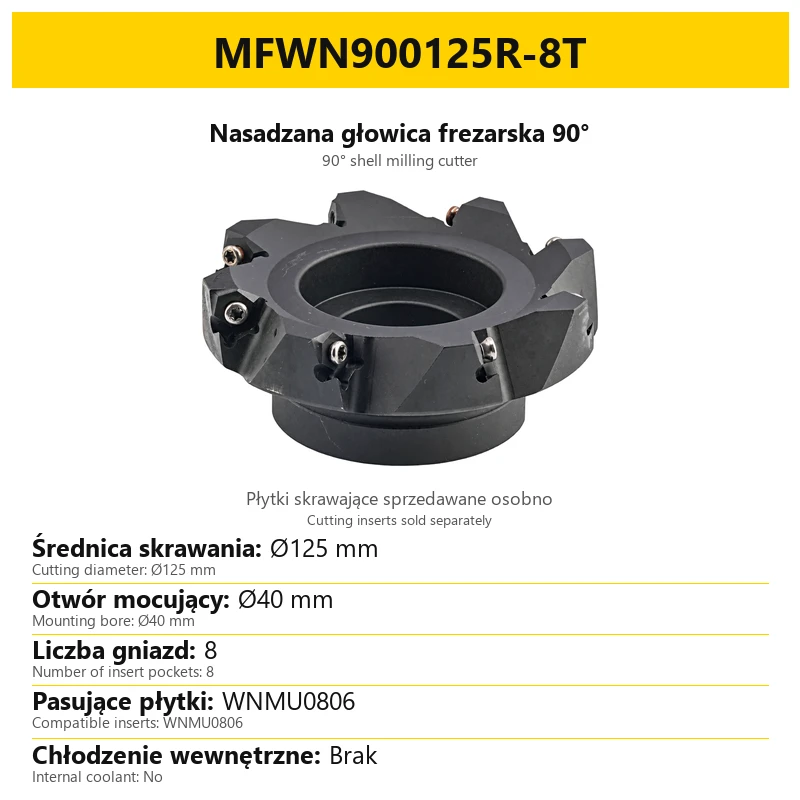

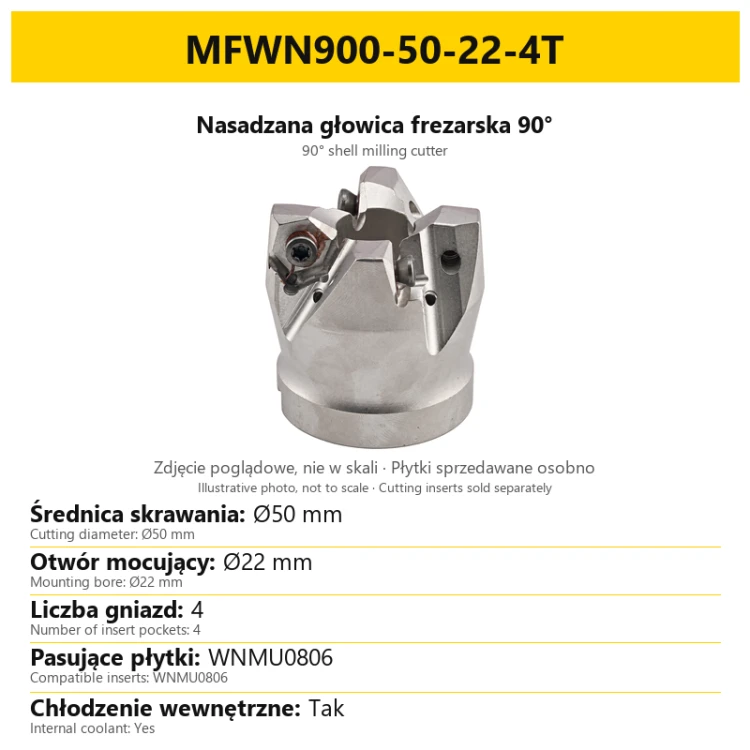

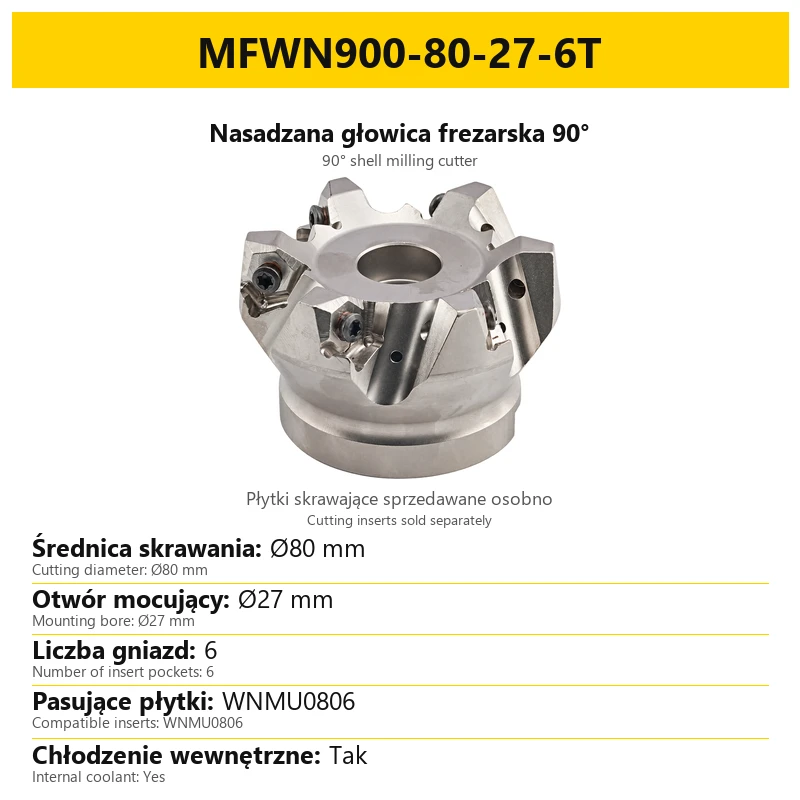

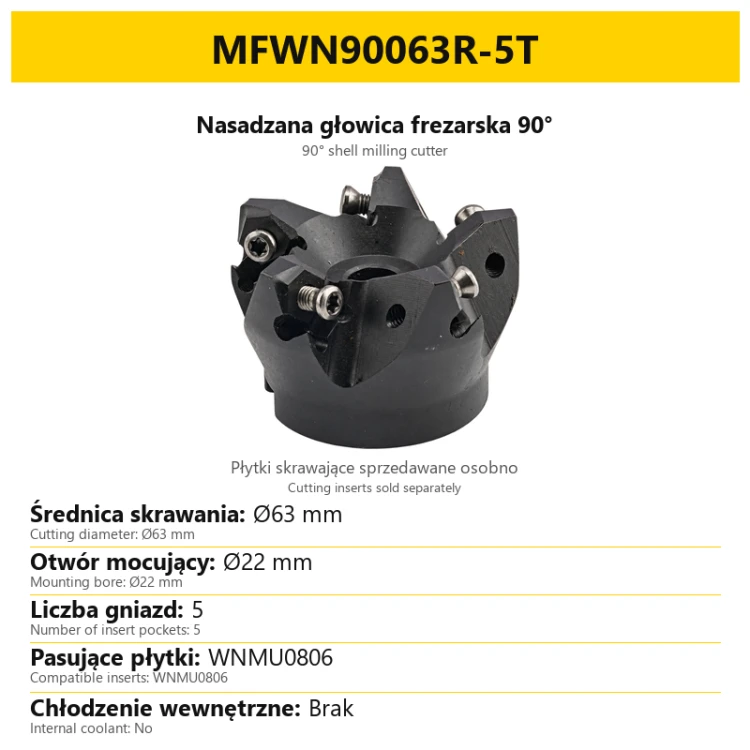

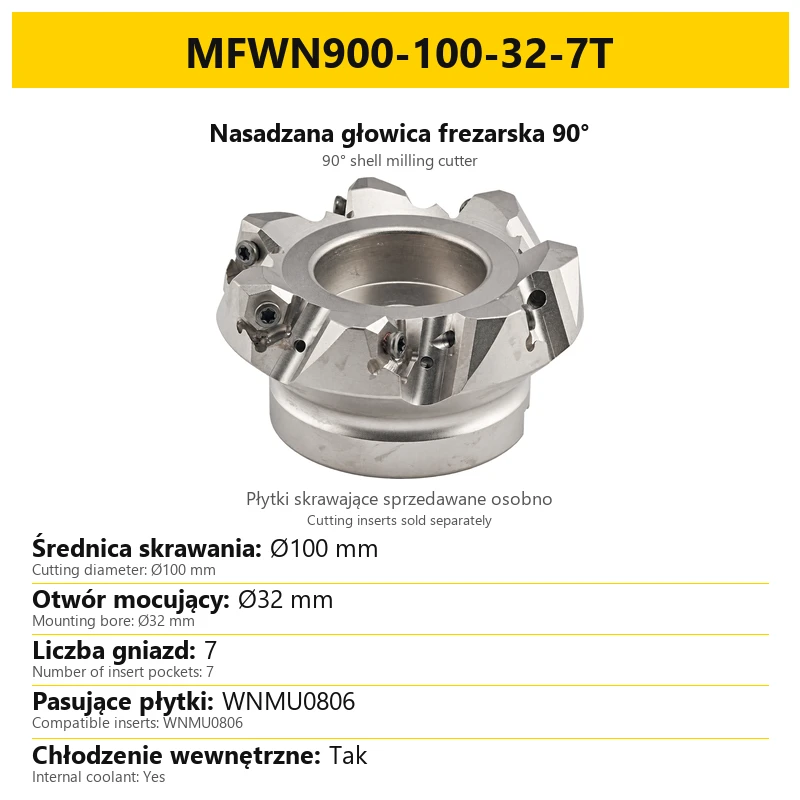

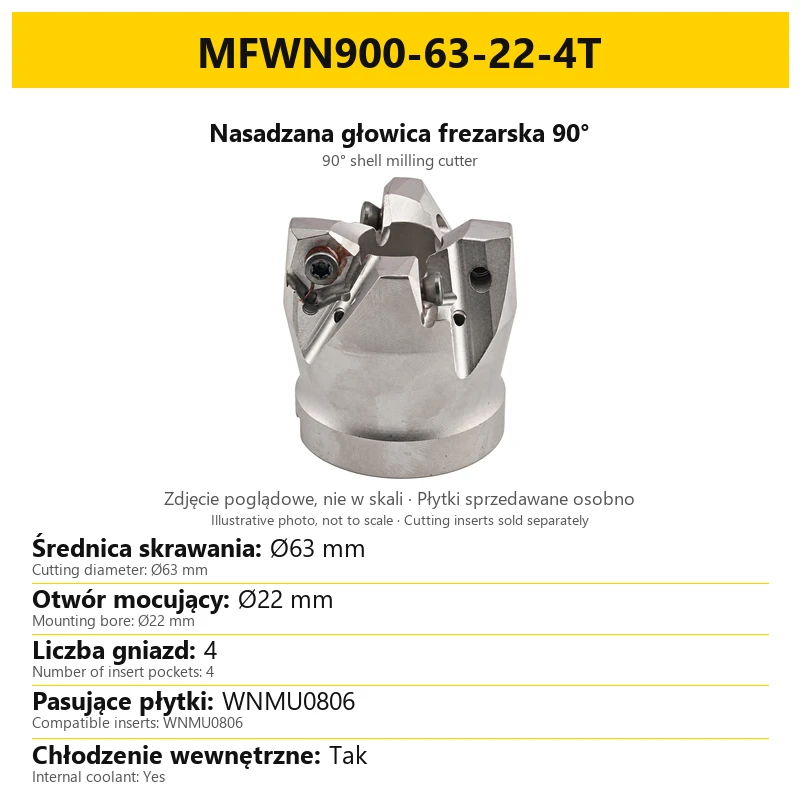

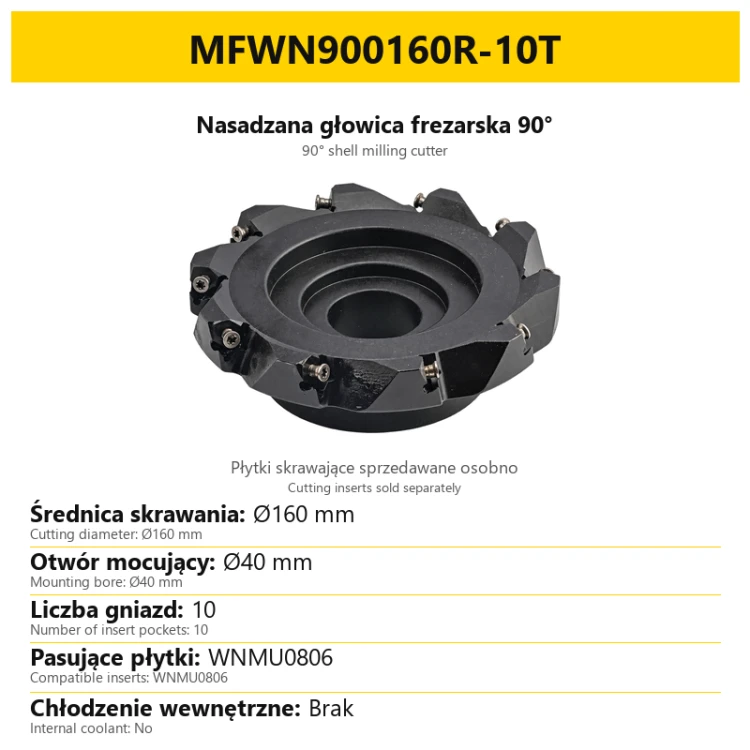

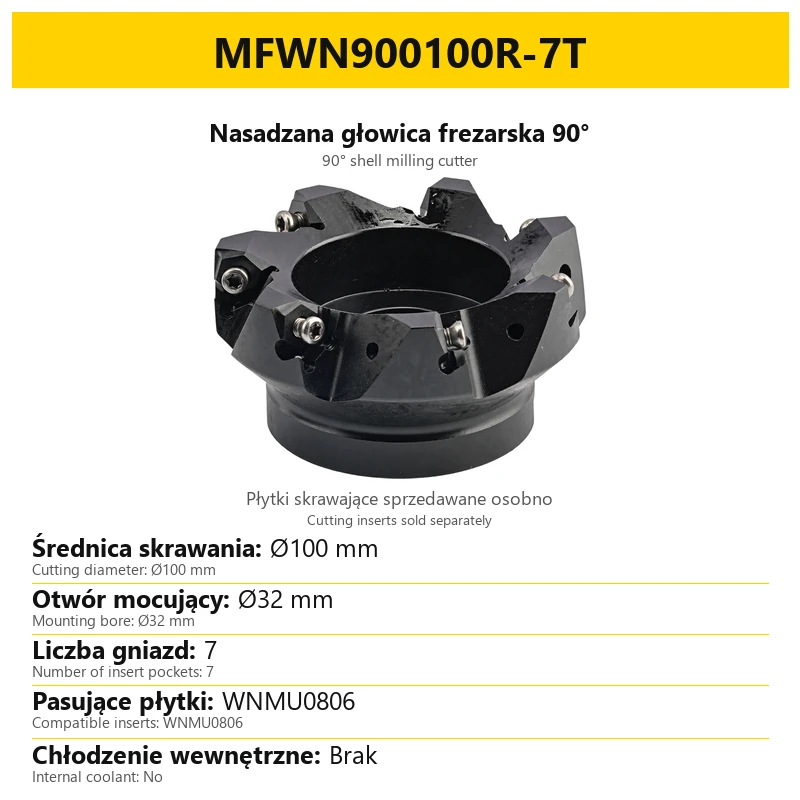

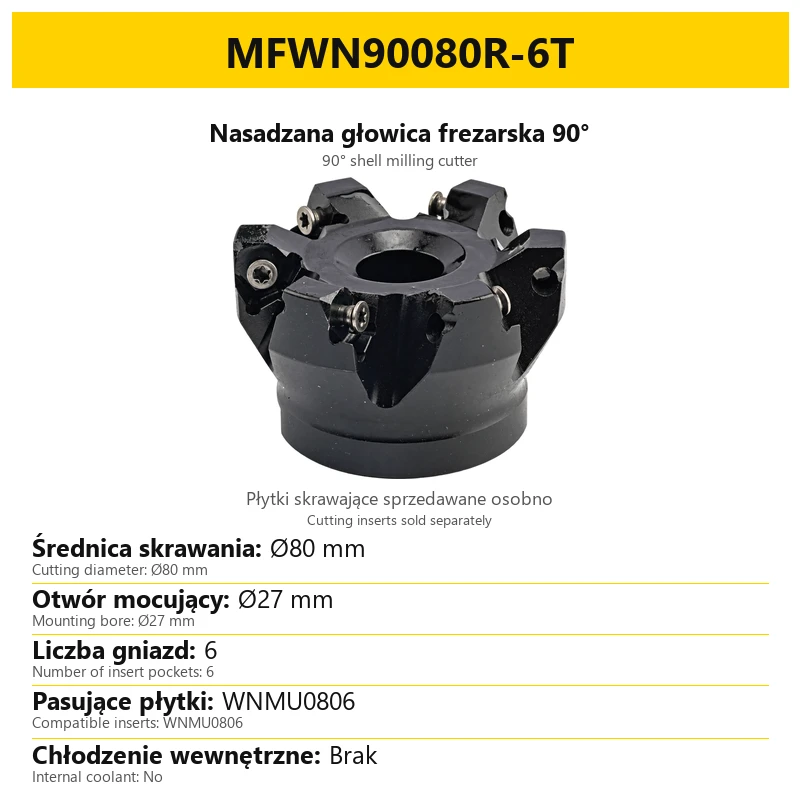

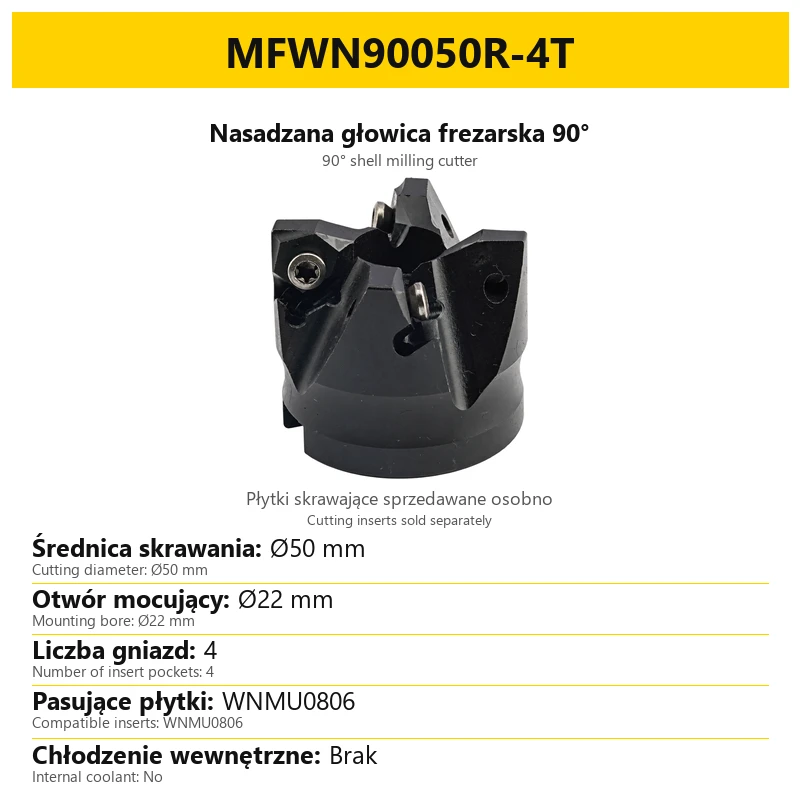

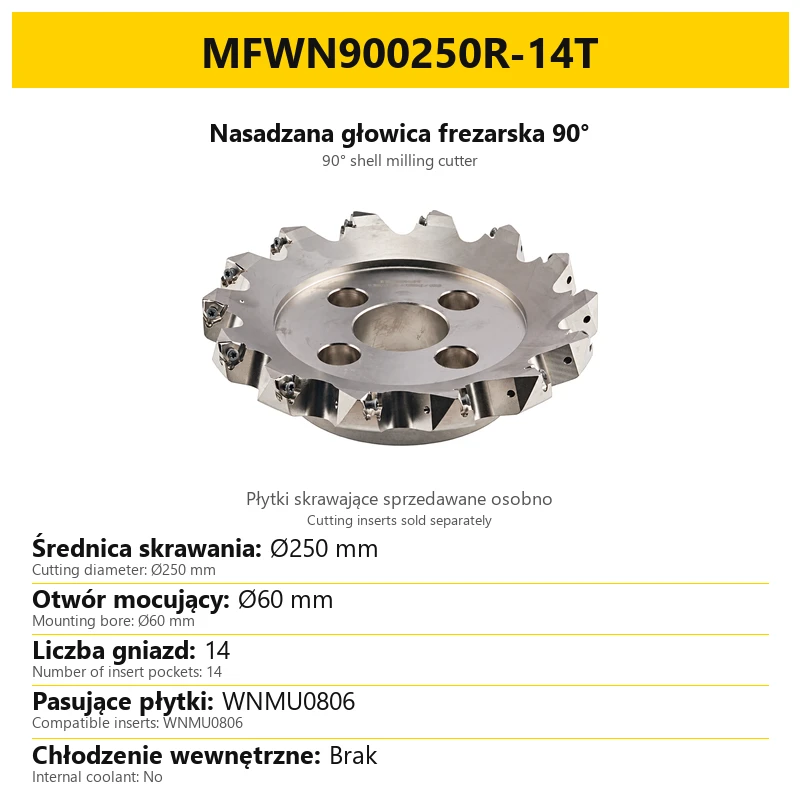

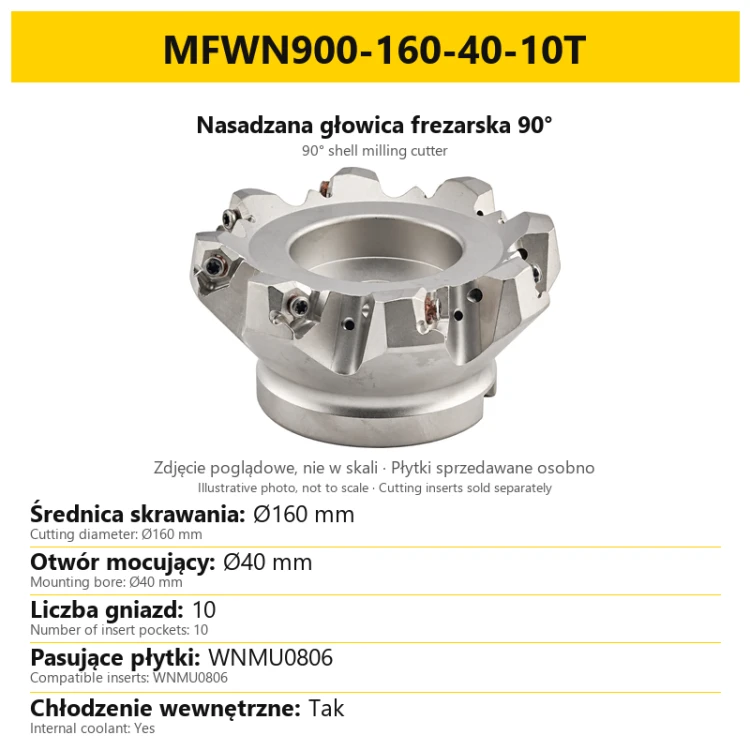

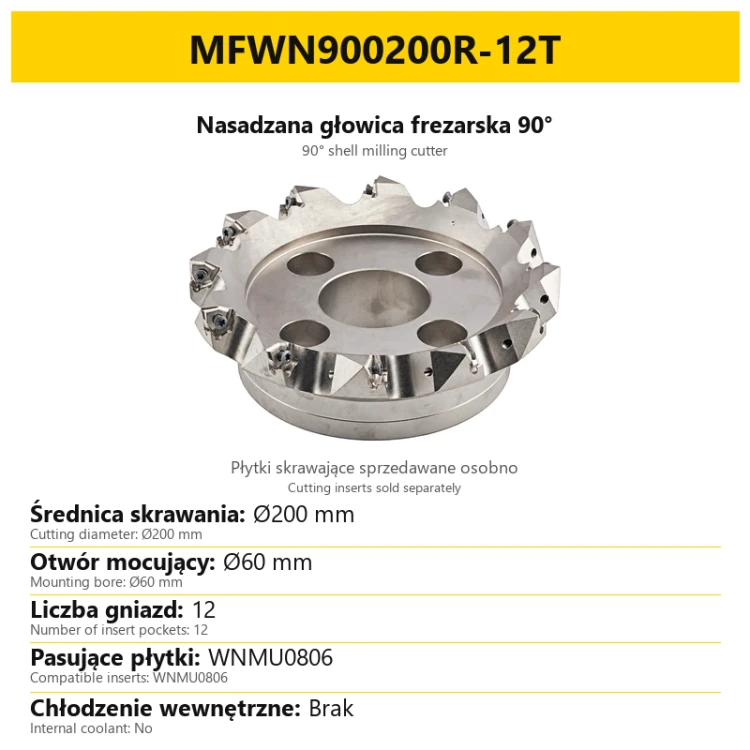

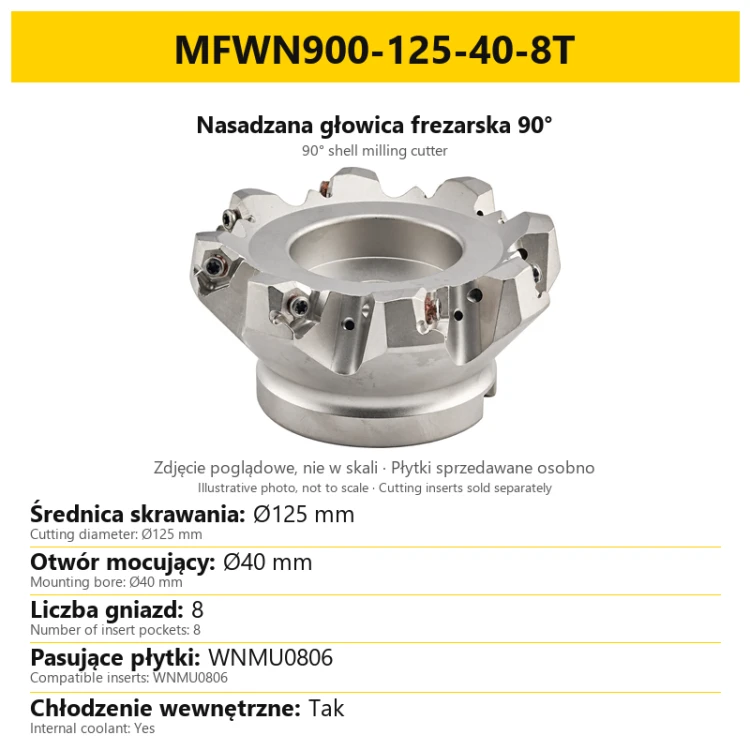

Przedmiotem sprzedaży jest jedna głowica bez płytek skrawających. Płytki są sprzedawane osobno; fotografie z zamontowanymi płytkami pokazują wygląd narzędzia po uzbrojeniu. Zdjęcia poglądowe przedstawiają rodzinę MFWN, a parametry konkretnego wykonania podano na jego karcie oraz w oznaczeniu wariantu.

Zastosowanie głowicy

Głowica służy do obróbki stali węglowej, stali nierdzewnej, żeliwa i stopów aluminium, po dobraniu odpowiedniego gatunku oraz geometrii płytki. Wykonanie z chłodzeniem wewnętrznym wybierz wtedy, gdy oprawka i obrabiarka umożliwiają doprowadzenie chłodziwa przez narzędzie.

Budowa i system płytek

Głowica wykorzystuje dwustronne płytki WNMU0806 z sześcioma krawędziami skrawającymi. Grubość płytki wynosi 8.5 mm. Dodatni kąt skrawania jest cechą geometrii roboczej tego systemu. Płytki są mocowane śrubami w gniazdach rozmieszczonych na obwodzie korpusu.

Po zużyciu krawędzi możliwe jest wykorzystanie kolejnej krawędzi tej samej płytki. Sposób obróbki, dopuszczalne obciążenie i zastosowanie do konkretnego materiału zależą także od wybranej płytki. Liczbę gniazd korpusu odczytuj z oznaczenia wariantu, niezależnie od liczby krawędzi dostępnych na jednej płytce.

Parametry techniczne

Wartość ap = 8 mm określa maksymalną głębokość skrawania podaną dla głowicy. Nie jest uniwersalną nastawą każdej operacji. Rzeczywiste parametry pracy należy dopasować do płytki, materiału, średnicy narzędzia i warunków mocowania. Wymiary otworu mocującego odnoszą się do wykonania korpusu, a nie do średnicy skrawania.

Wykonania korpusu i średnice mocowania

Twardość HRC w powyższej tabeli dotyczy korpusu głowicy. Nie określa twardości płytek ani dopuszczalnej twardości obrabianego materiału. Korpus standardowy jest hartowany, a jego powierzchnia szlifowana. System płytek WNMU0806 pozostaje wspólny dla obu wykonań.

Powyższe zestawienie dotyczy opisanych wykonań o średnicach Ø50–Ø250 mm. Dla wariantu Ø315 nie określa średnicy otworu. Przy doborze większej głowicy potwierdź zgodność mocowania z oprawką. Średnica skrawania i średnica otworu to dwa różne wymiary i nie można stosować ich zamiennie.

Jak czytać oznaczenie wariantu

Oznaczenie wariantu zawiera rodzinę MFWN, średnicę skrawania oraz liczbę gniazd płytek. W wykonaniach z chłodzeniem wewnętrznym kod podaje również średnicę otworu mocującego. Wariantownik zachowuje zapis właściwy dla wybranego wykonania; jego karta opisuje te same wartości.

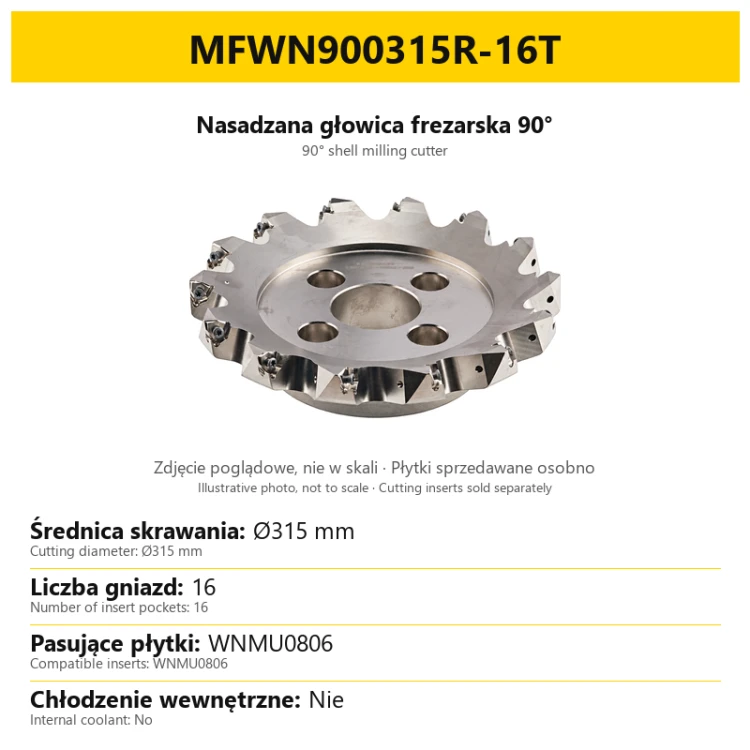

Liczba przy literze T oznacza liczbę gniazd płytek w głowicy. Nie oznacza liczby sztuk w opakowaniu ani liczby krawędzi pojedynczej płytki. Rozmiary liniowe podano w milimetrach. W szczególności wariant Ø315 ma 16 gniazd, natomiast każda zastosowana płytka dwustronna ma sześć krawędzi skrawających.

Mocowanie, płytki i części robocze

Przy doborze oprawki sprawdź średnicę otworu mocującego wybranego korpusu. Przy doborze płytki sprawdź rodzinę WNMU0806, oznaczenie gatunku i geometrię odpowiednią do materiału oraz operacji. Fotografia z płytkami nie oznacza, że płytki są częścią sprzedawanego zestawu.

Moment około 4.2 Nm odnosi się do śruby mocującej płytkę. Nie jest wartością momentu mocowania całej głowicy na oprawce. Głowicę i oprawkę traktuj jako osobne elementy mocowania, z parametrami właściwymi dla danego połączenia.

Dobór do obróbki

• Wybierz średnicę skrawania odpowiednią do obrabianej powierzchni i planowanej operacji.
• Dopasuj mocowanie przez sprawdzenie otworu centralnego głowicy i współpracującej oprawki.
• Wybierz wykonanie chłodzenia zgodne z planowanym sposobem doprowadzania chłodziwa.
• Dobierz płytkę WNMU0806 według obrabianego materiału, gatunku i geometrii skrawającej.
• Dobierz parametry pracy do uzbrojonej głowicy; uwzględnij średnicę, liczbę gniazd i maksymalną głębokość skrawania ap = 8 mm.

Zdjęcie poglądowe służy do pokazania konstrukcji rodziny. Rozmiar i liczbę gniazd wybieraj na podstawie oznaczenia wariantu oraz danych jego karty. Szczególnie w przypadku różnych wykonań tej samej średnicy sprawdź liczbę przy T i informację o chłodzeniu wewnętrznym.

Najczęstsze pytania

Czy płytki są w zestawie?
Nie. Przedmiotem sprzedaży jest jedna głowica. Płytki WNMU0806 są sprzedawane osobno, także wtedy, gdy pokazano je na zdjęciu.

Czy 16T oznacza szesnaście krawędzi na jednej płytce?
Nie. 16T oznacza szesnaście gniazd płytek w korpusie. Sześć krawędzi skrawających dotyczy jednej płytki dwustronnej.

Czy wariant Ø315 ma chłodzenie wewnętrzne?
Wariant Ø315 z 16 gniazdami jest wykonaniem bez chłodzenia wewnętrznego. Wersje chłodzone są osobno oznaczone w wariantowniku.

Czy każda głowica ma ten sam otwór mocujący?
Nie. Dla opisanych wykonań Ø50–Ø250 otwór zależy od średnicy i wynosi Ø22, Ø27, Ø32, Ø40 lub Ø60 mm. Dla Ø315 potwierdź mocowanie przed doborem oprawki.

Do czego odnosi się twardość 42–45 lub 45–48 HRC?
Do korpusu głowicy w danym wykonaniu. Nie jest to informacja o twardości obrabianego materiału.
