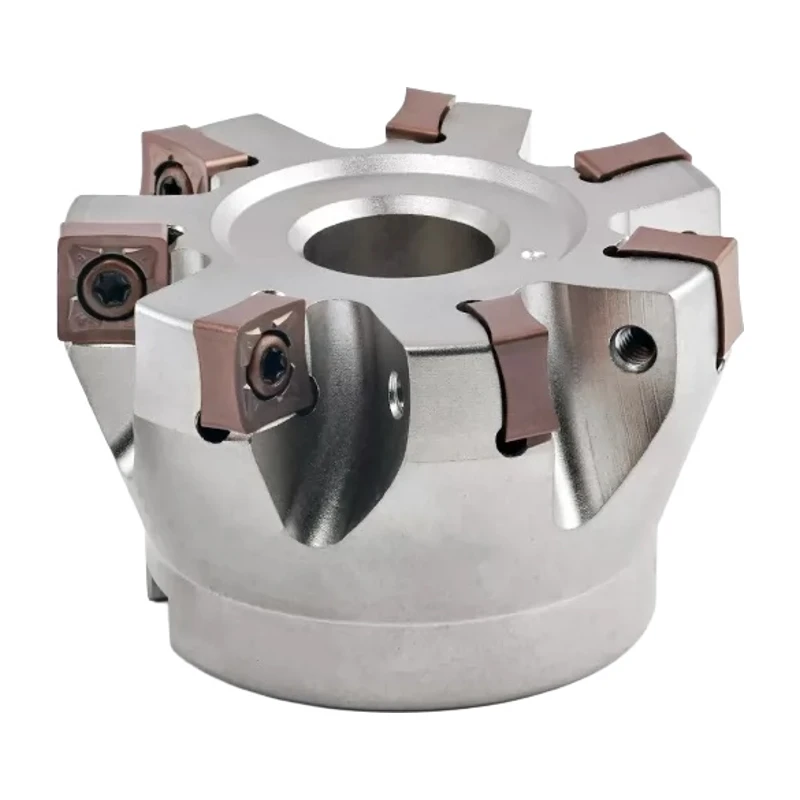

  • Glowica frezarska czolowa MFB288 88 - glowna

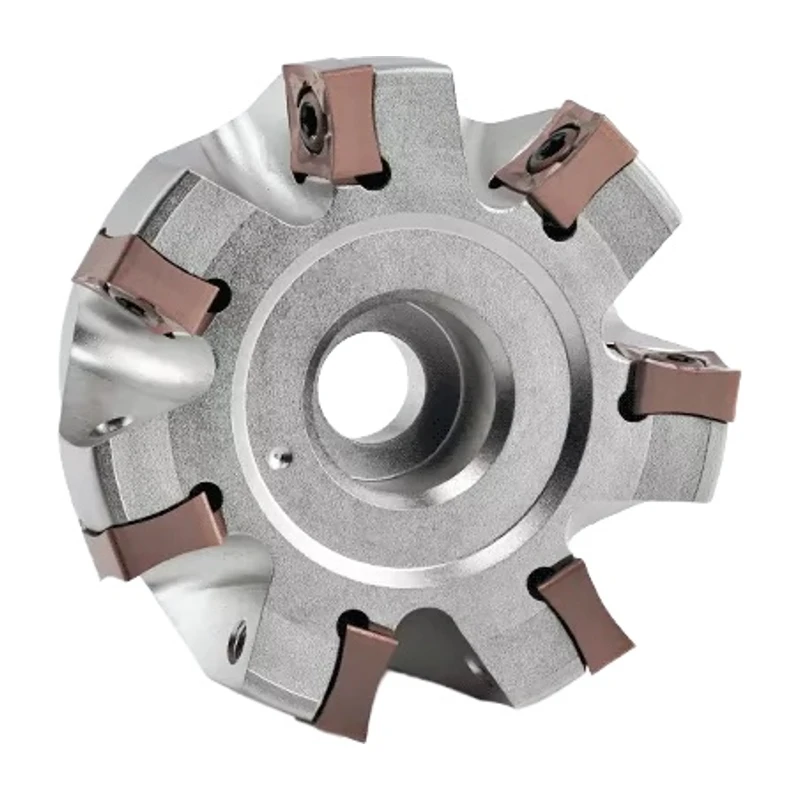

  • Glowica MFB288 - widok czola z plytkami

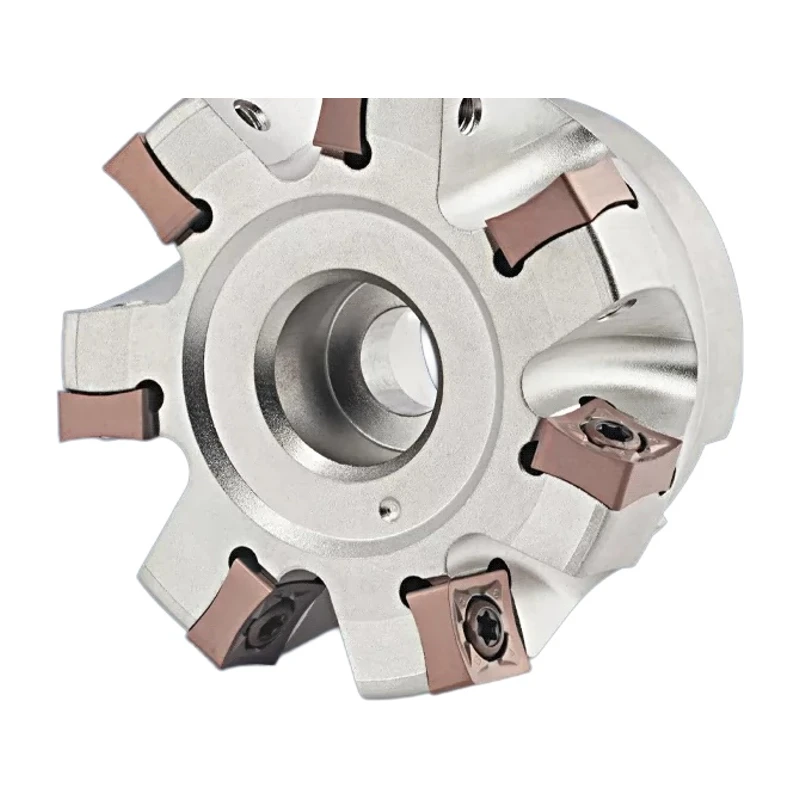

  • Glowica MFB288 - czolo i otwor

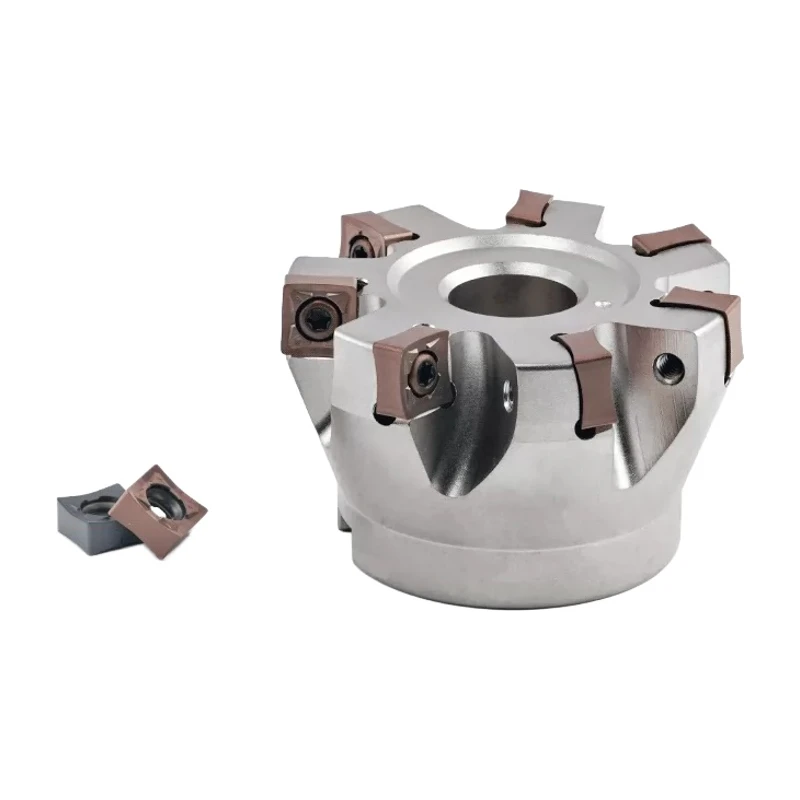

  • Glowica MFB288 - z plytka SNMU1206

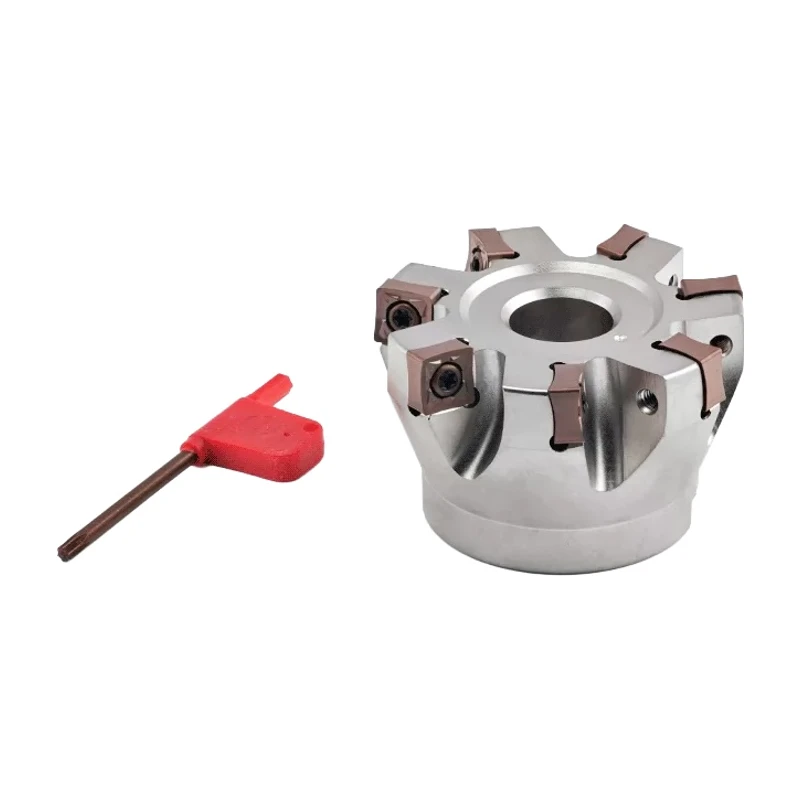

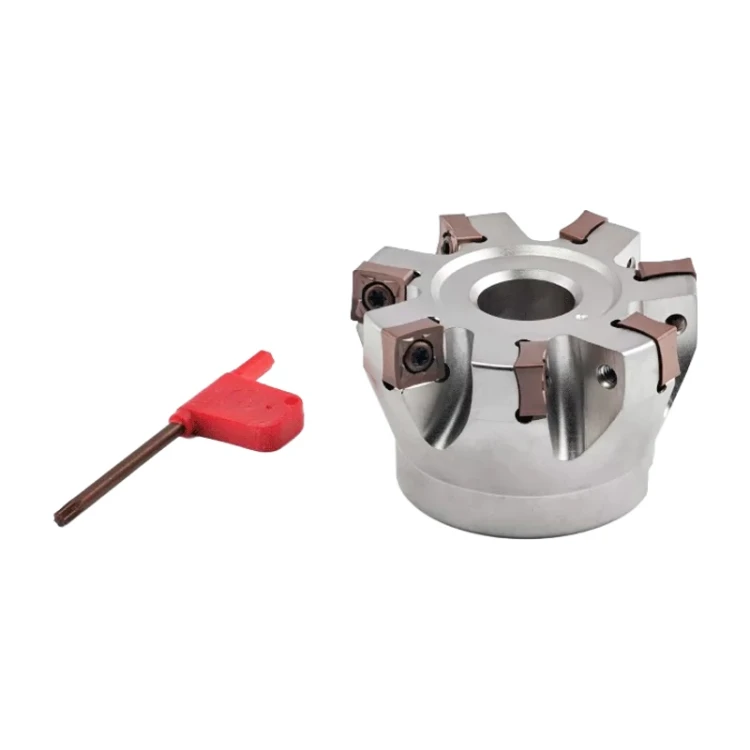

  • Glowica MFB288 - zestaw z kluczem Torx

MFB288 / MFSN88 / FME75R Shell Face Mill 75-88 deg for SNMU1206 / SNGX1205 / SN12 Inserts, Roughing

Main warehouse:
Select a variant to see available quantity pcs.
with VAT without VAT
Price €83.14

Shipping costs are not included in the price.

pcs.
Shipping time: 24 hours
Ask about the product
Click Available to show variants with 24h shipping


Opis produktu

Głowica frezarska czołowa nasadzana do planowania, obróbki zgrubnej i frezowania z dużym posuwem (heavy cutting) na frezarkach oraz centrach obróbczych CNC. Aukcja obejmuje kilka rodzin korpusów: MFB288 88° (wykonanie prawe i lewe) oraz MFSN88 88° na dwustronne, ośmiokrawędziowe płytki SNMU1206 / SNGX1205, a także FME75R 75° na płytki SN12. Dwustronna płytka daje 8 krawędzi skrawających, co obniża koszt obróbki. Korpus ze stali stopowej 42CrMoTi, hartowany. Oferta obejmuje jeden korpus głowicy bez płytek skrawających (śruby mocujące i klucz w zestawie).

Uwaga: wybierz wariant zgodny z kątem (88° lub 75°), rodziną korpusu, płytką i kierunkiem pracy (prawy / lewy). Kąt i płytka są podane w nazwie oraz w tabeli wariantów poniżej.

Zastosowanie

  • Planowanie (obróbka czołowa) płaszczyzn.
  • Obróbka zgrubna i frezowanie z dużym posuwem (heavy cutting).
  • Obróbka powierzchni schodkowych i konturowych.
  • Praca na frezarkach i centrach obróbczych CNC.
  • Praca w stali, stali nierdzewnej i innych materiałach po dobraniu odpowiedniego gatunku płytki.

Rodziny korpusów

RodzinaKątPłytkaWykonanieZakres Ø
MFB288 (prawe)88°SNMU1206 / SNGX1205prawostronne (standard)Ø50 - Ø250
MFB288 (lewe)88°SNMU1206 / SNGX1205lewostronne (reverse)Ø50 - Ø250
MFSN8888°SNMU1206prawostronneØ50 - Ø250
FME75R75°SN12prawostronneØ50 - Ø250

Specyfikacja

ParametrWartość
Typ narzędziagłowica frezarska czołowa nasadzana
Kąt przystawienia88° (MFB288, MFSN88) lub 75° (FME75R)
Serie / korpusyMFB288 (prawe/lewe), MFSN88, FME75R
Kompatybilne płytkiSNMU1206 / SNGX1205 (88°, dwustronne 8 krawędzi); SN12 (FME75R 75°)
Średnice roboczeØ50, Ø55, Ø63, Ø70, Ø80, Ø100, Ø125, Ø160, Ø200, Ø250 mm
Otwór mocujący (d)22, 27, 32, 40 lub 60 mm
Liczba ostrzy4 - 14 (zależnie od wariantu)
Materiał korpusu42CrMoTi, hartowany
KluczTorx (w zestawie)
Sposób mocowanianasadzany (trzpień frezarski FMB / ISO / DIN 2080)

Dostępne warianty

WariantØ D (mm)Otwór d (mm)Ostrza ZKątPłytka
MFB288 Ø50-22-4T5022488°SNMU1206/SNGX1205
MFB288 Ø63-22-5T6322588°SNMU1206/SNGX1205
MFB288 Ø80-27-6T8027688°SNMU1206/SNGX1205
MFB288 Ø80-27-7T8027788°SNMU1206/SNGX1205
MFB288 Ø100-32-7T10032788°SNMU1206/SNGX1205
MFB288 Ø125-40-8T12540888°SNMU1206/SNGX1205
MFB288 Ø160-40-10T160401088°SNMU1206/SNGX1205
MFB288 Ø200-60-12T200601288°SNMU1206/SNGX1205
MFB288 Ø250-60-14T250601488°SNMU1206/SNGX1205
MFB288 Ø50-22-4T lewa5022488°SNMU1206/SNGX1205
MFB288 Ø63-22-5T lewa6322588°SNMU1206/SNGX1205
MFB288 Ø80-27-6T lewa8027688°SNMU1206/SNGX1205
MFB288 Ø100-32-7T lewa10032788°SNMU1206/SNGX1205
MFB288 Ø125-40-10T lewa125401088°SNMU1206/SNGX1205
MFB288 Ø160-40-10T lewa160401088°SNMU1206/SNGX1205
MFB288 Ø200-60-14T lewa200601488°SNMU1206/SNGX1205
MFB288 Ø250-60-14T lewa250601488°SNMU1206/SNGX1205
MFSN88 Ø50-4T5022488°SNMU1206
MFSN88 Ø63-5T6322588°SNMU1206
MFSN88 Ø80-6T8027688°SNMU1206
MFSN88 Ø100-7T10032788°SNMU1206
MFSN88 Ø125-8T12540888°SNMU1206
MFSN88 Ø160-10T160401088°SNMU1206
MFSN88 Ø200-12T200601288°SNMU1206
MFSN88 Ø250-14T250601488°SNMU1206
FME75R Ø50-22-4T (75°)5022475°SN12
FME75R Ø55-22-4T (75°)5522475°SN12
FME75R Ø63-22-5T (75°)6322575°SN12
FME75R Ø70-22-5T (75°)7022575°SN12
FME75R Ø80-27-6T (75°)8027675°SN12
FME75R Ø100-32-7T (75°)10032775°SN12
FME75R Ø125-40-8T (75°)12540875°SN12
FME75R Ø160-40-10T (75°)160401075°SN12
FME75R Ø200-60-12T (75°)200601275°SN12
FME75R Ø250-60-14T (75°)250601475°SN12

Dokładny wariant (rodzina, kąt, średnica, otwór, liczba ostrzy) wybiera się z listy wariantów. Śruby mocujące i klucz są w zestawie z korpusem. Płytki (SNMU1206 / SNGX1205 lub SN12) dostępne są osobno.

Dobór

Najpierw wybierz kąt i rodzinę korpusu: 88° (MFB288, MFSN88) do klasycznego planowania i obróbki zgrubnej na dwustronnych płytkach SNMU1206 / SNGX1205, albo 75° (FME75R) na płytki SN12 do lżejszego, płynniejszego wejścia w materiał. Wykonanie prawe to standard; lewe (reverse) wybierz tylko gdy wymaga tego kierunek obrotu wrzeciona lub technologia.

Dobierz średnicę roboczą do szerokości planowanej powierzchni - większa średnica skraca liczbę przejść, ale wymaga sztywniejszej maszyny i mocniejszego wrzeciona. Otwór mocujący (22-60 mm) dopasuj do trzpienia frezarskiego nasadzanego (FMB / ISO / DIN 2080). Większa liczba ostrzy zwiększa wydajność i posuw minutowy przy sztywnym układzie. Do pracy głowica wymaga trzpienia nasadzanego dobranego do otworu (dostępny osobno). Płytki dobiera się w gatunku i geometrii do obrabianego materiału (dostępne osobno).

FAQ

Czy płytki skrawające są w zestawie?
Nie. Oferta obejmuje jeden korpus głowicy bez płytek. W zestawie są śruby mocujące i klucz.

Jaka płytka pasuje do której głowicy?
MFB288 i MFSN88 (88°) pracują na dwustronnych płytkach SNMU1206 / SNGX1205. FME75R (75°) pracuje na płytkach SN12. Płytki dostępne osobno.

Czym różni się kąt 88° od 75°?
88° (MFB288 / MFSN88) to klasyczne planowanie i cięcie zgrubne. 75° (FME75R) daje łagodniejsze, płynniejsze wejście w materiał i niższe opory.

Kiedy wybrać wykonanie lewe (reverse)?
Tylko gdy wymaga tego kierunek obrotu wrzeciona lub technologia obróbki. Standard to wykonanie prawe.

Czy trzpień frezarski jest w zestawie?
Nie. Głowicę mocuje się na trzpieniu nasadzanym (FMB / ISO / DIN 2080) dobranym do otworu - dostępny osobno.

Co oznacza zapis MFB288 Ø100-32-7T?
Średnica robocza 100 mm, otwór mocujący 32 mm, 7 ostrzy.
